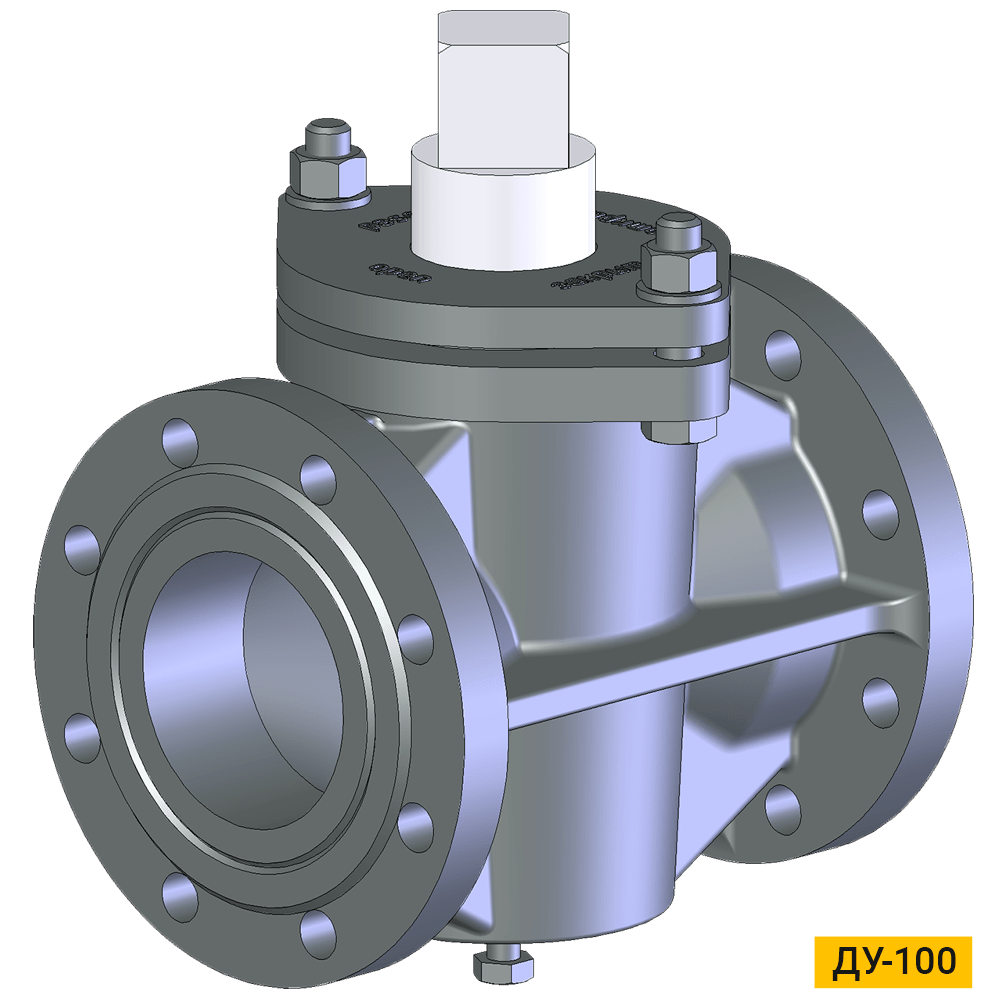

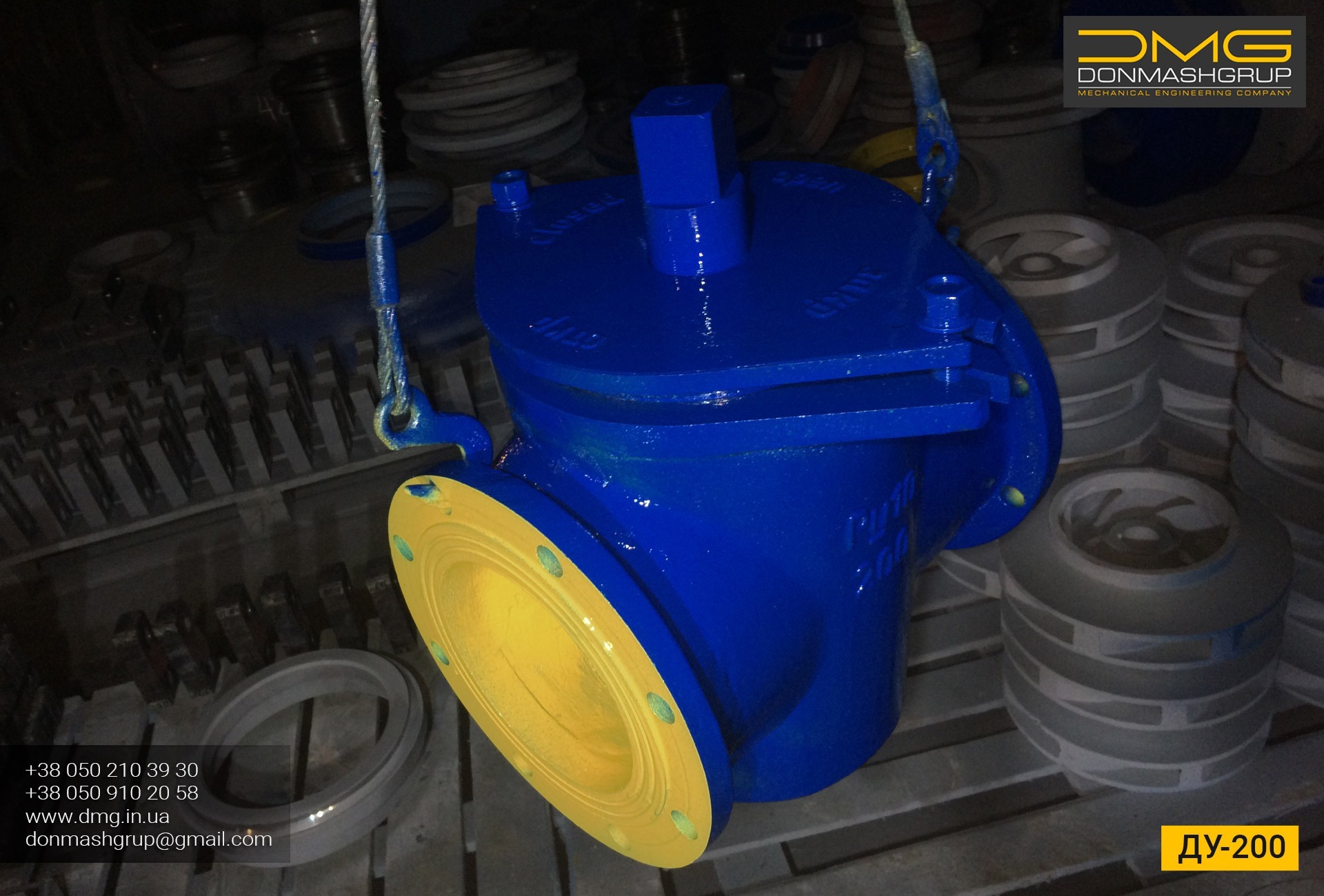

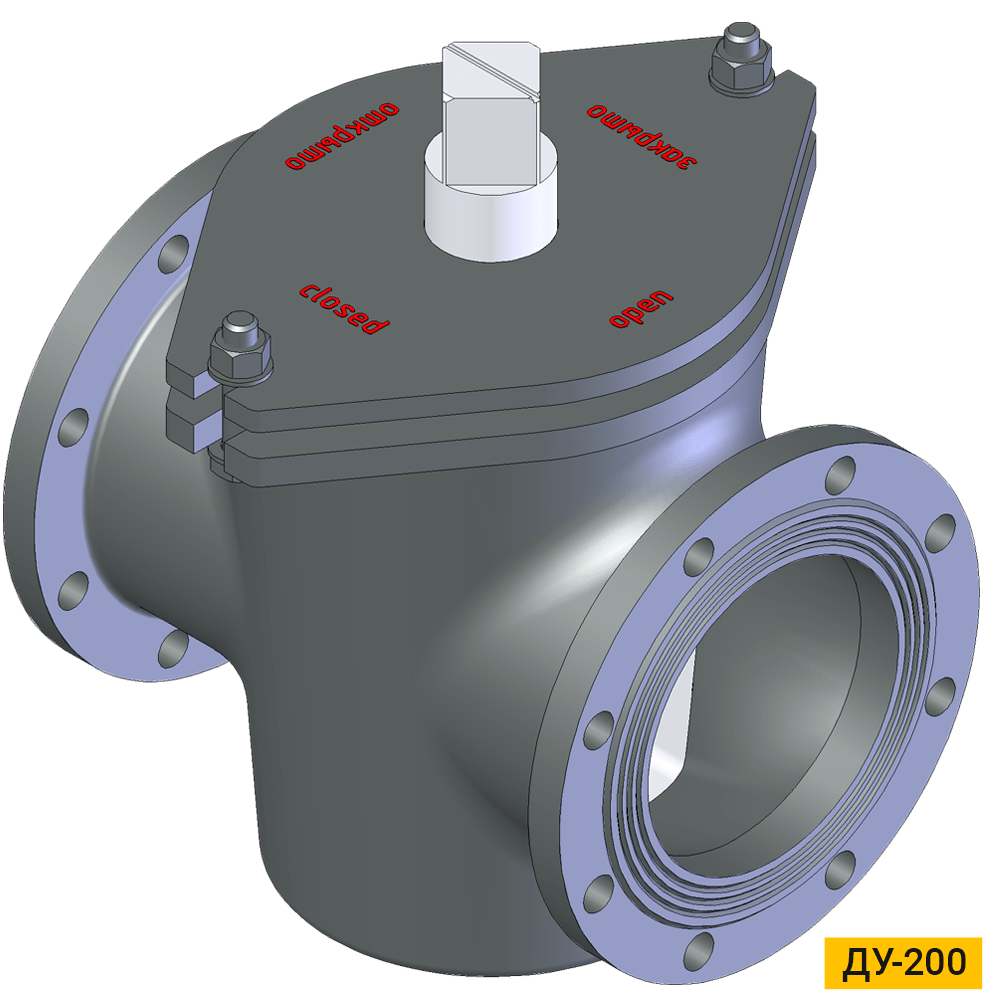

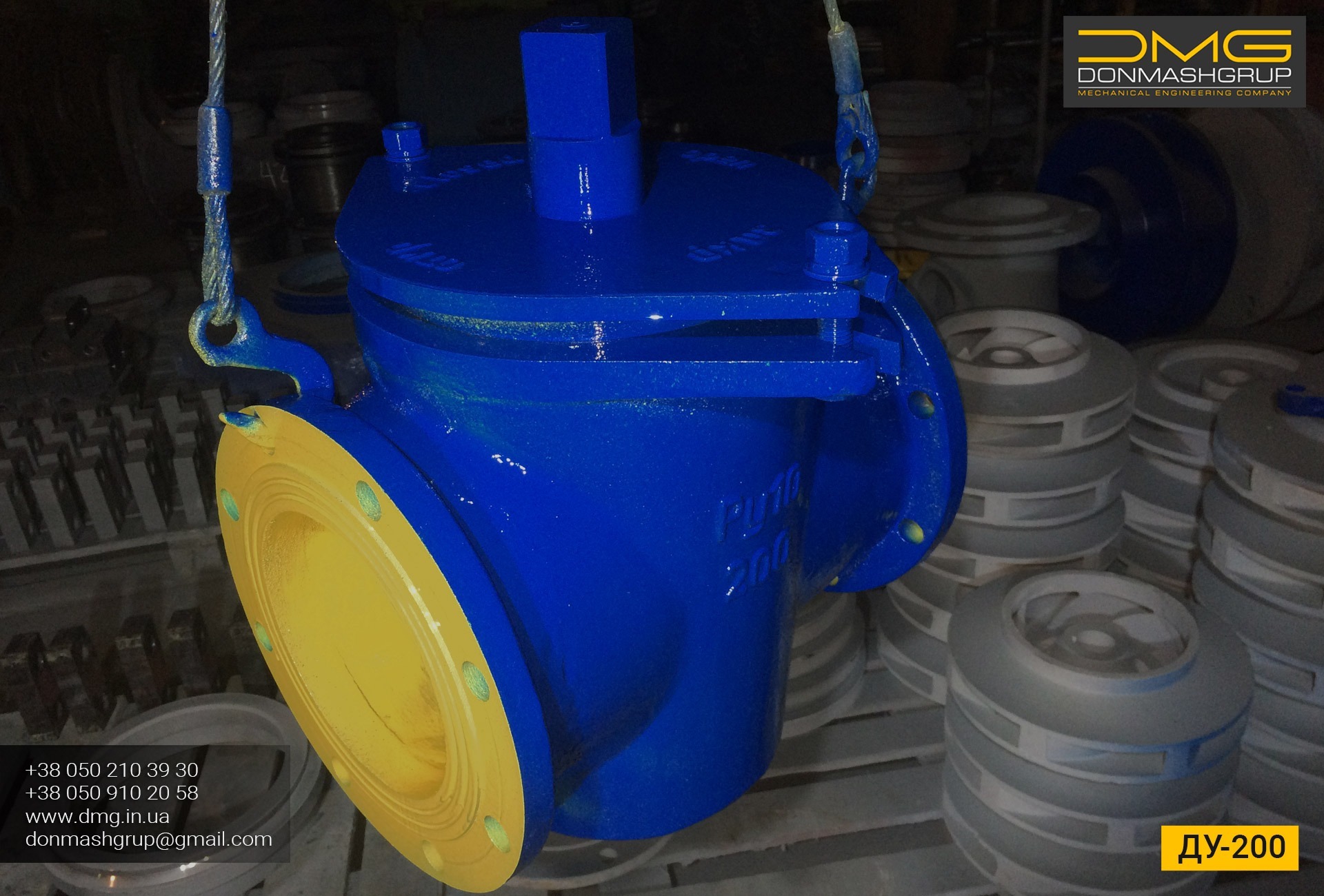

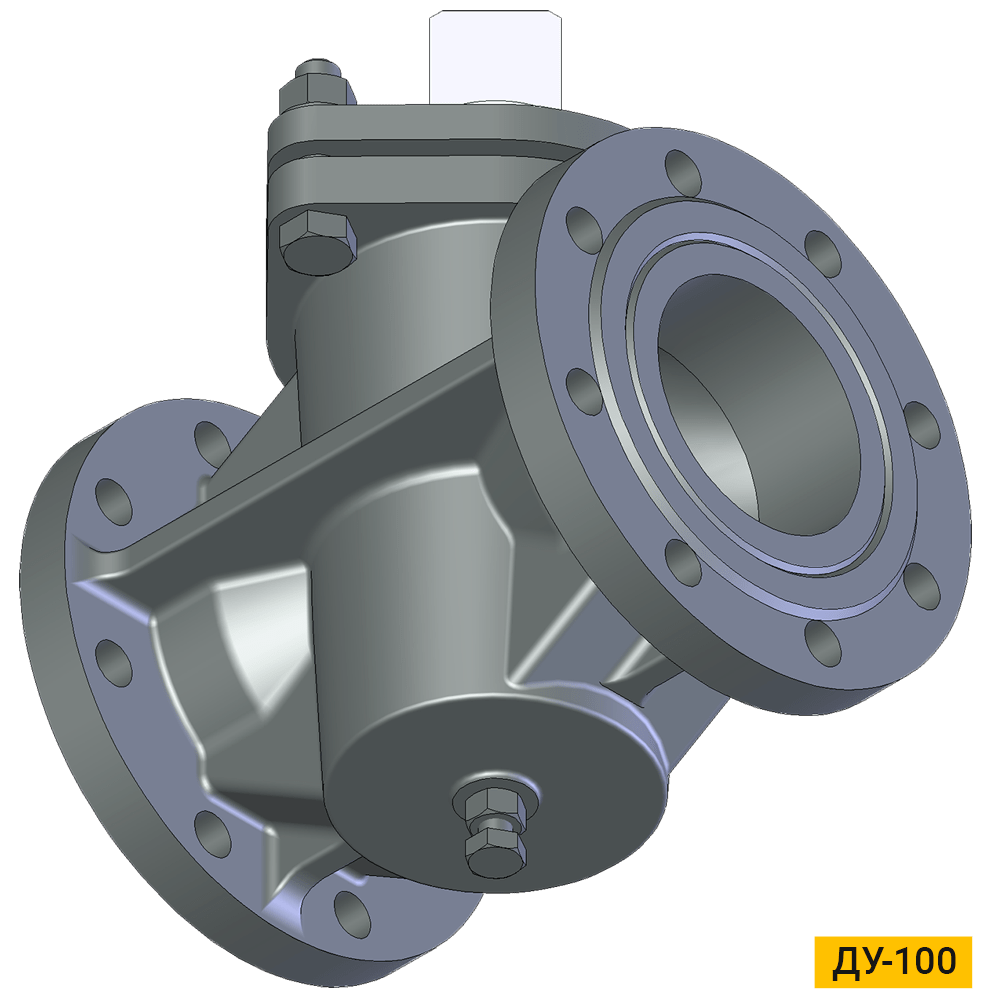

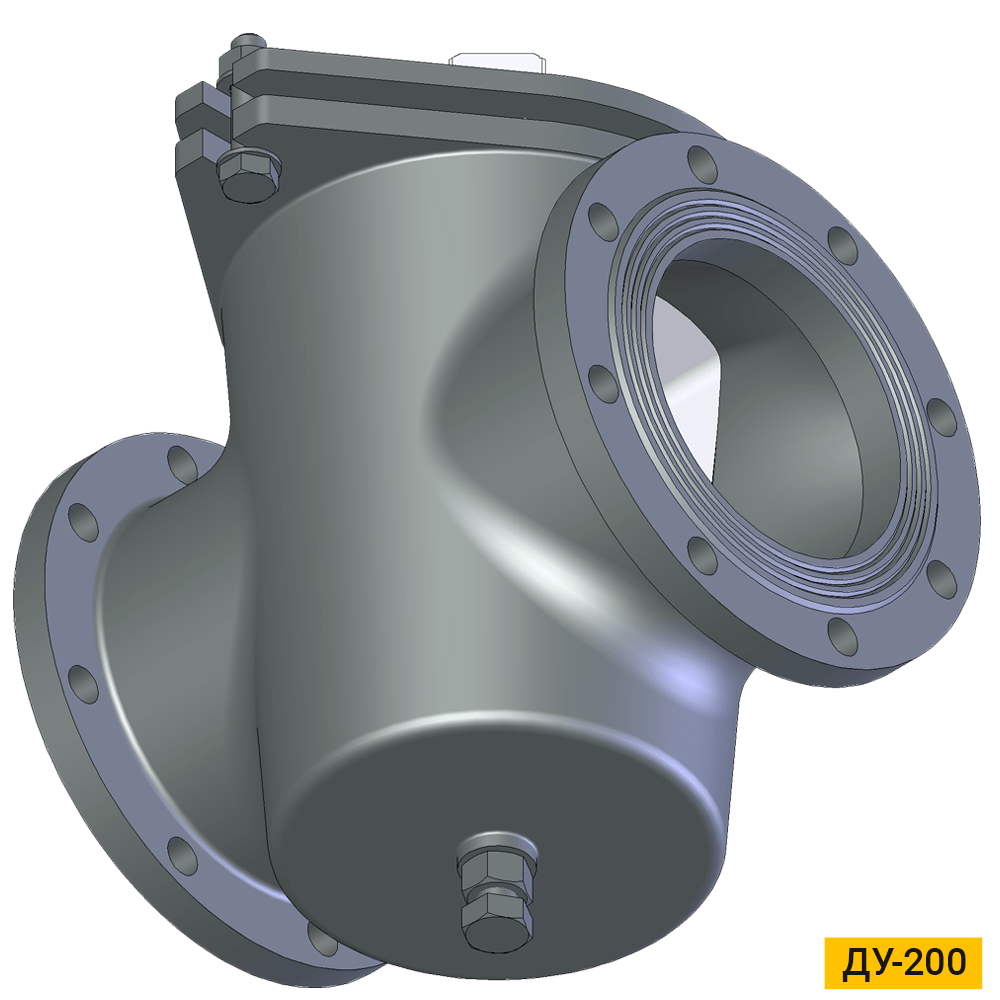

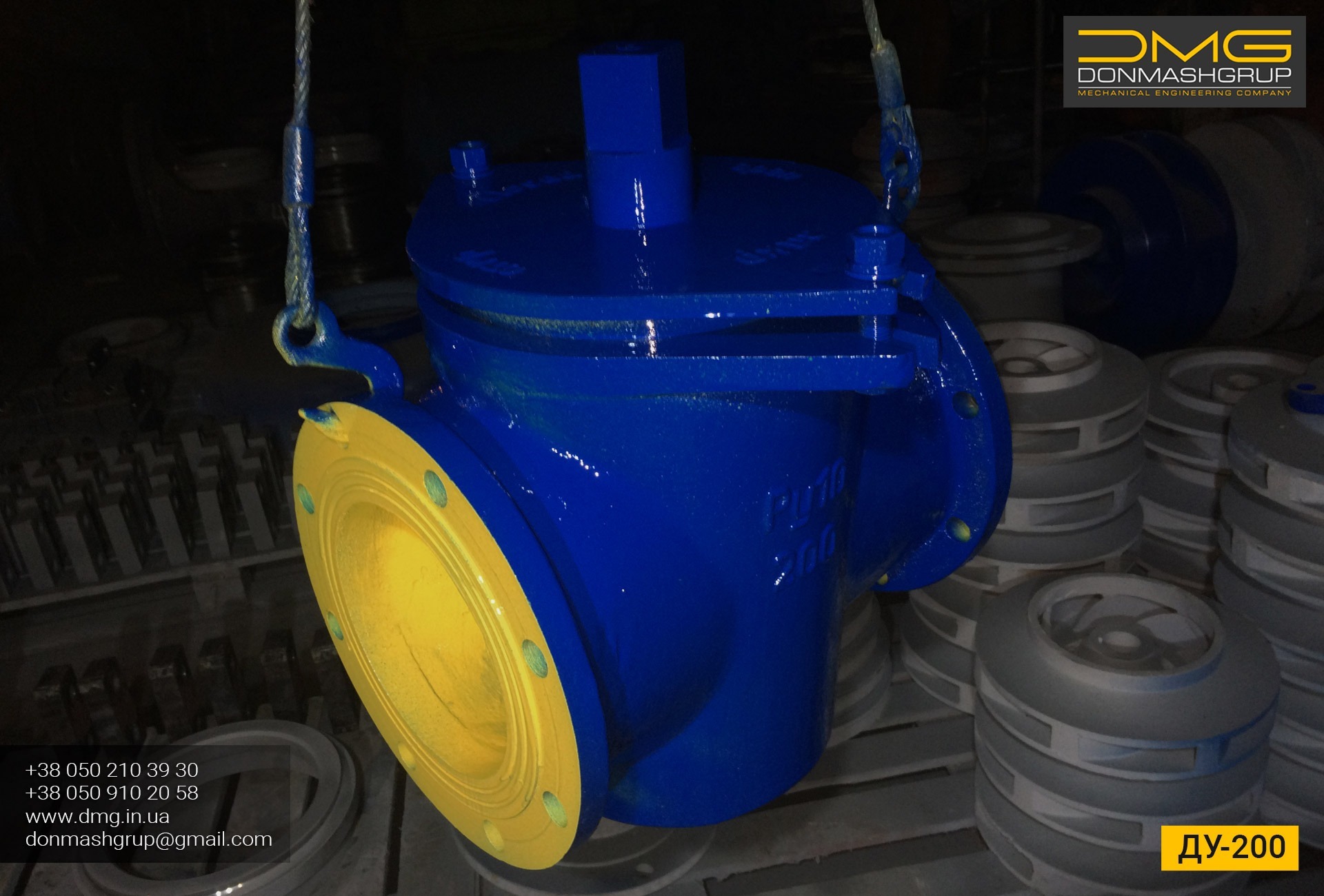

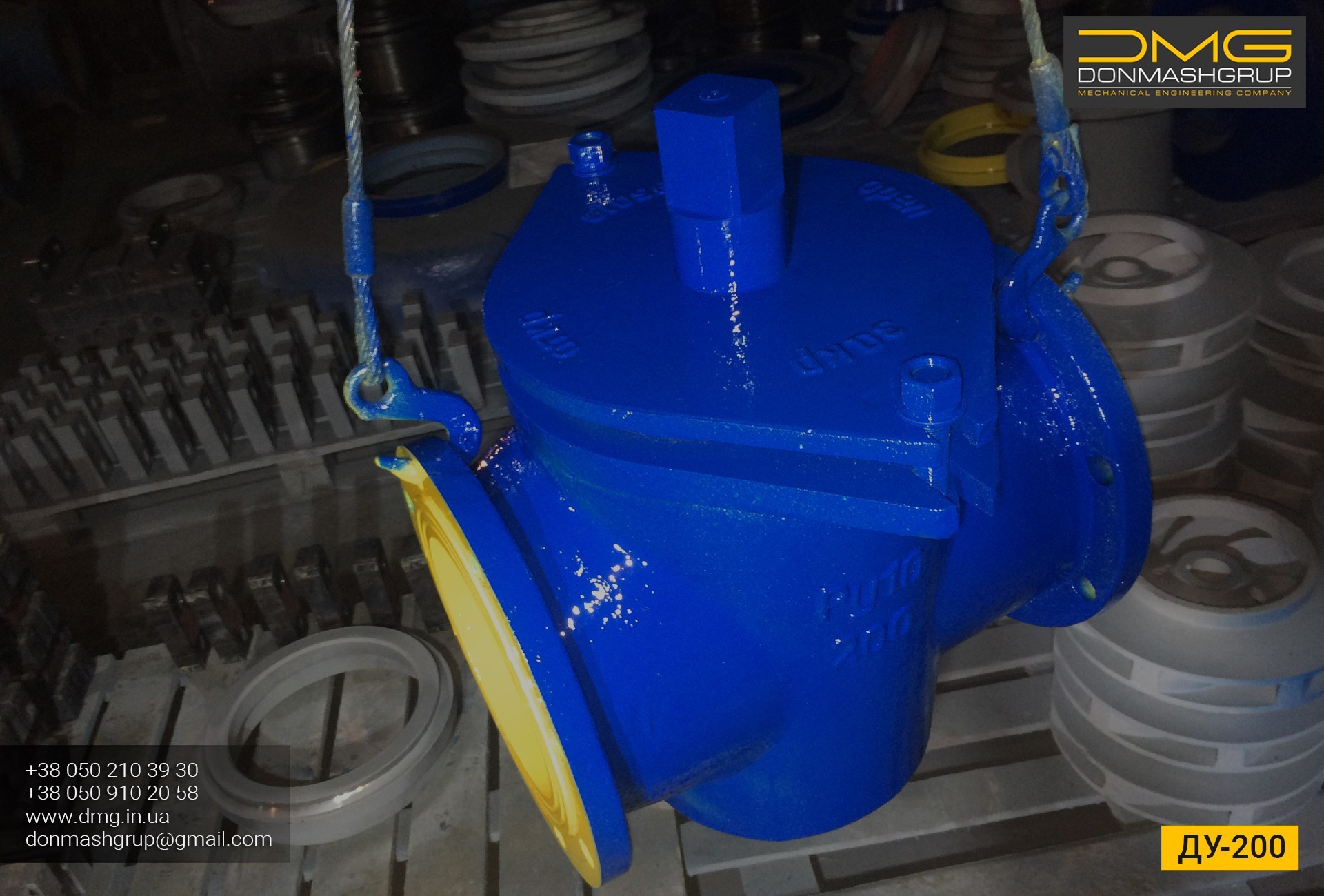

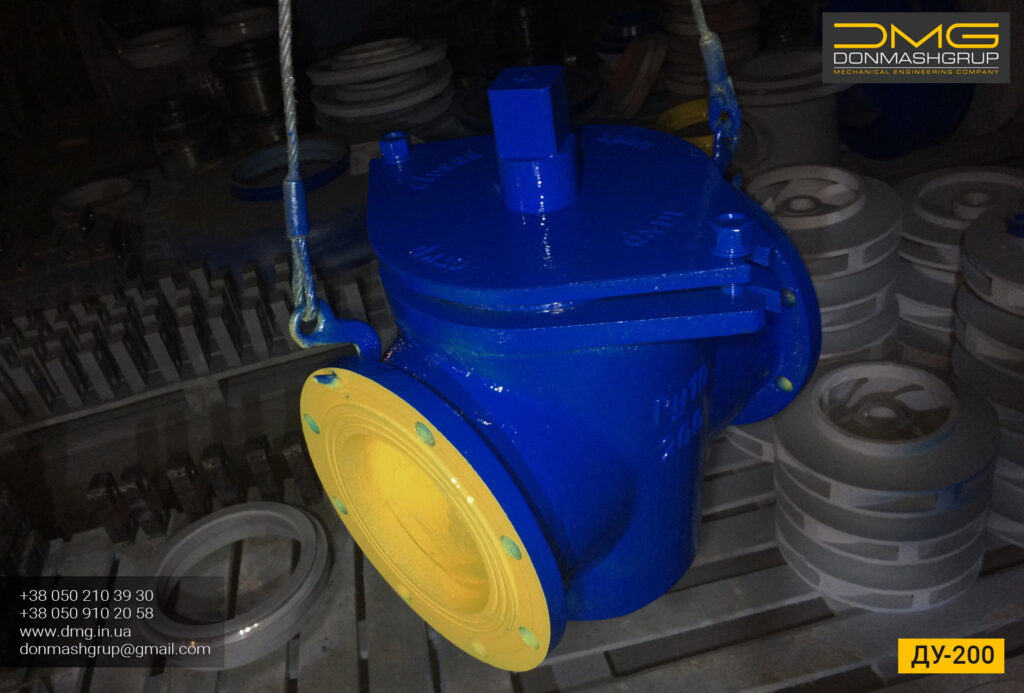

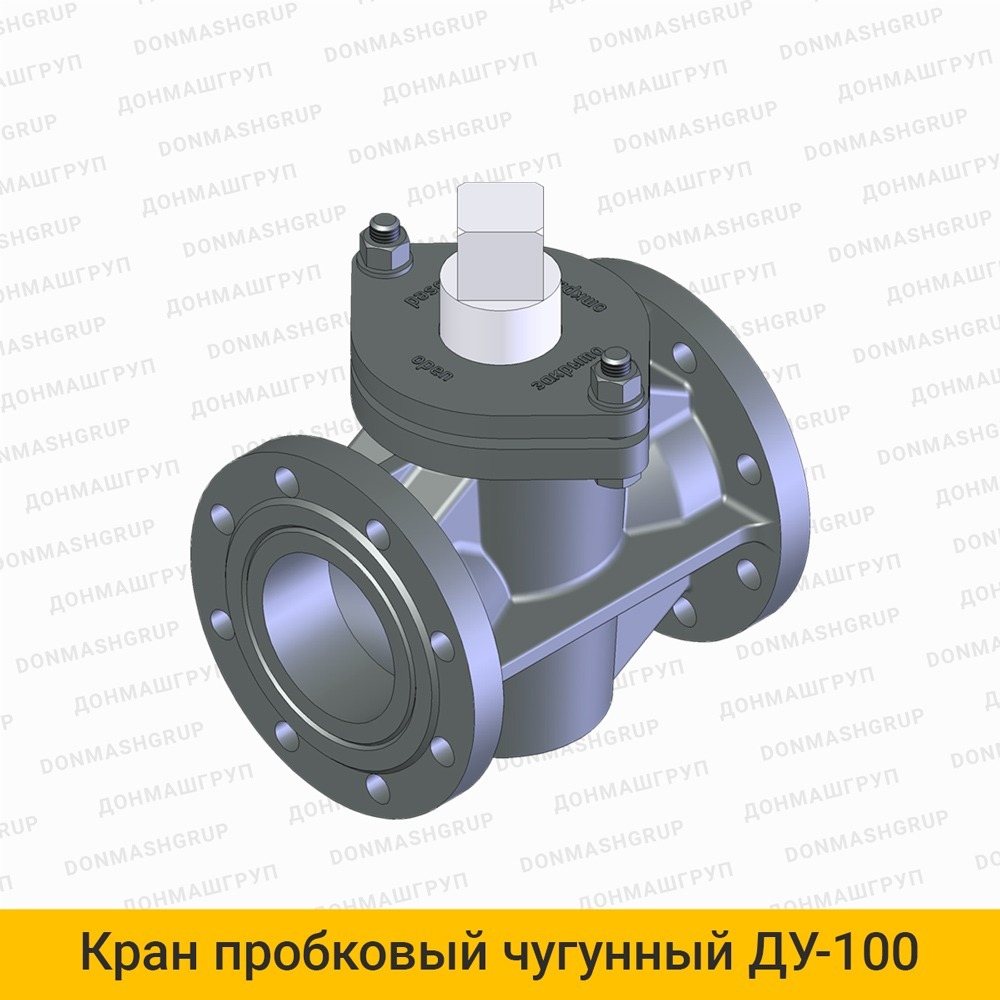

Изображение крана пробкового фланцевого чугунного Ду-100, Ду-150, Ду-200 производства ДОНМАШГРУПП

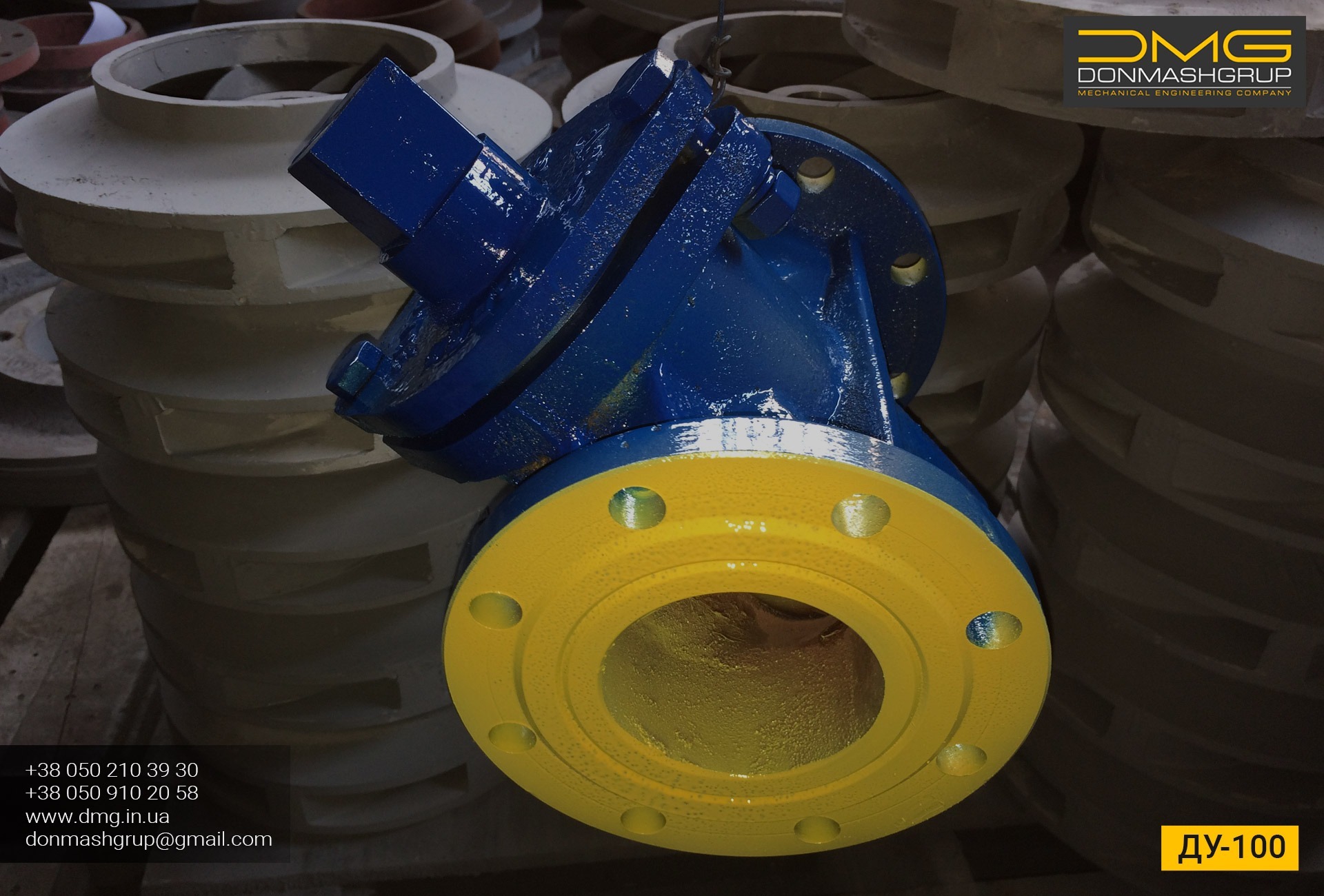

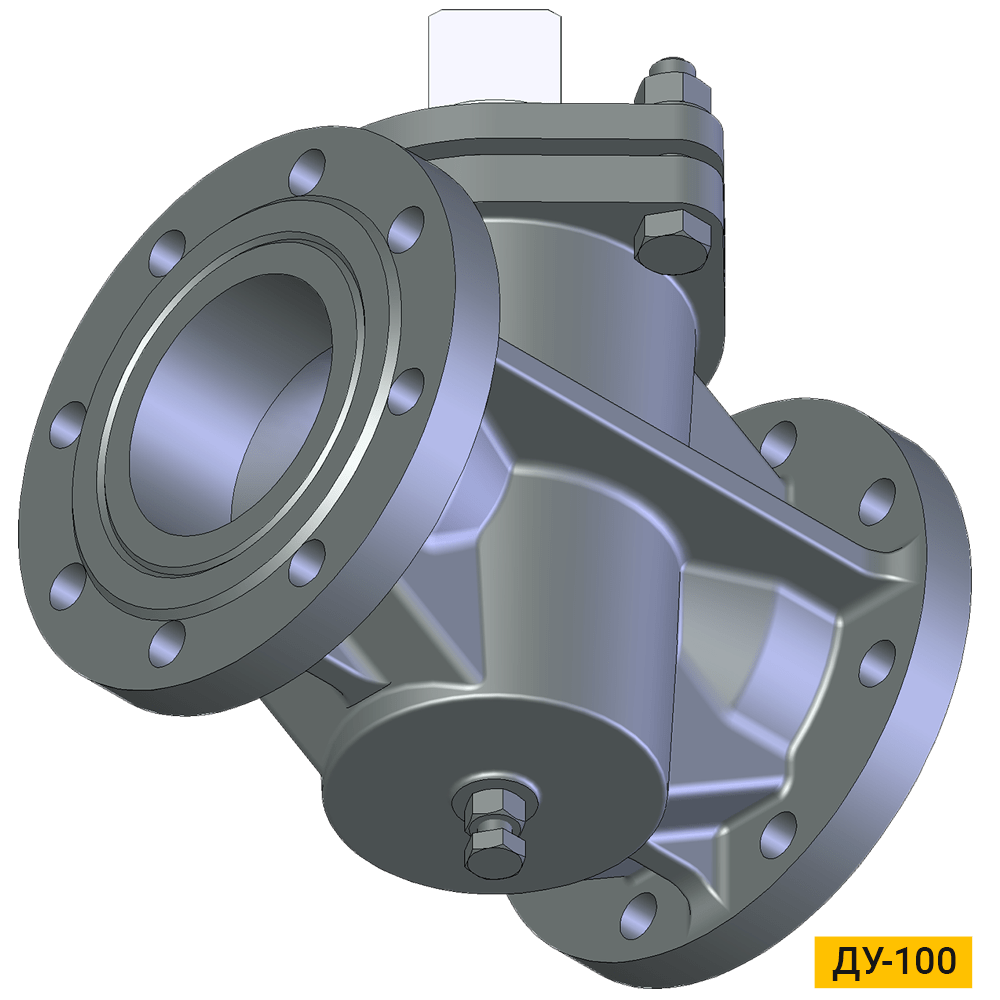

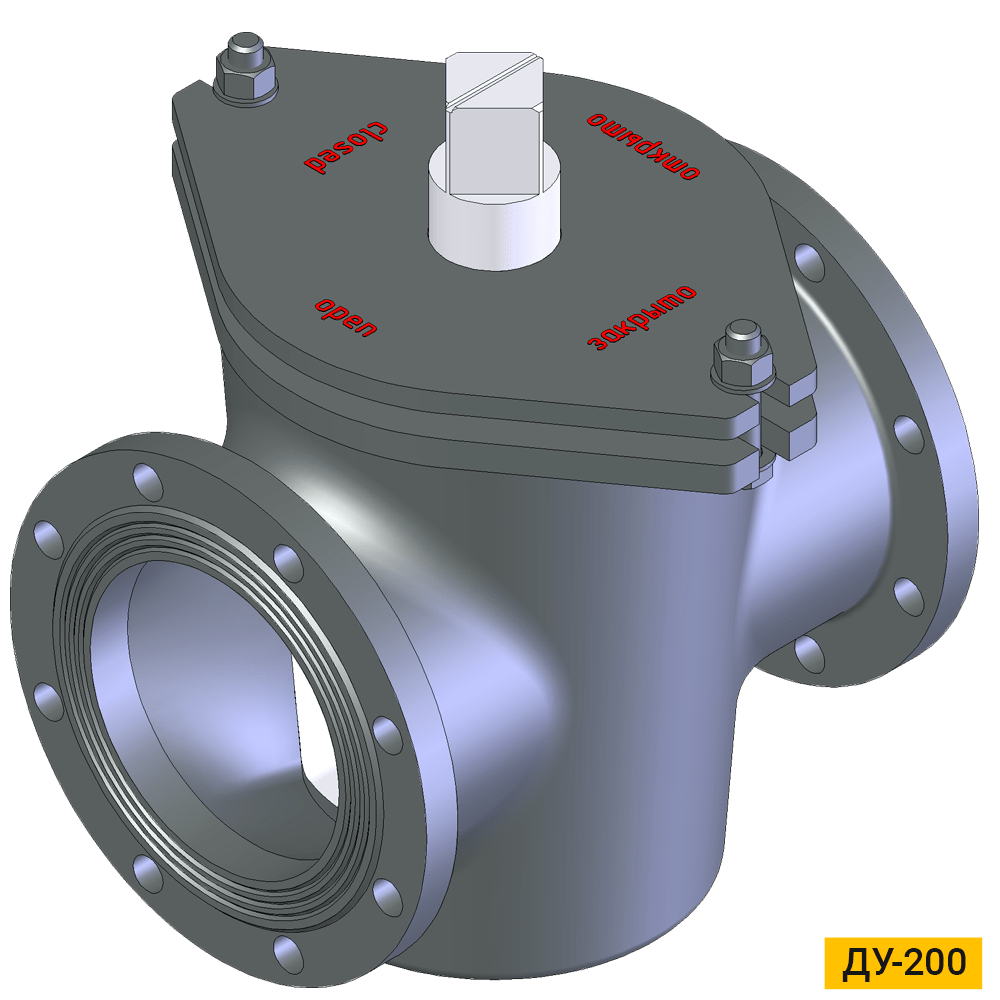

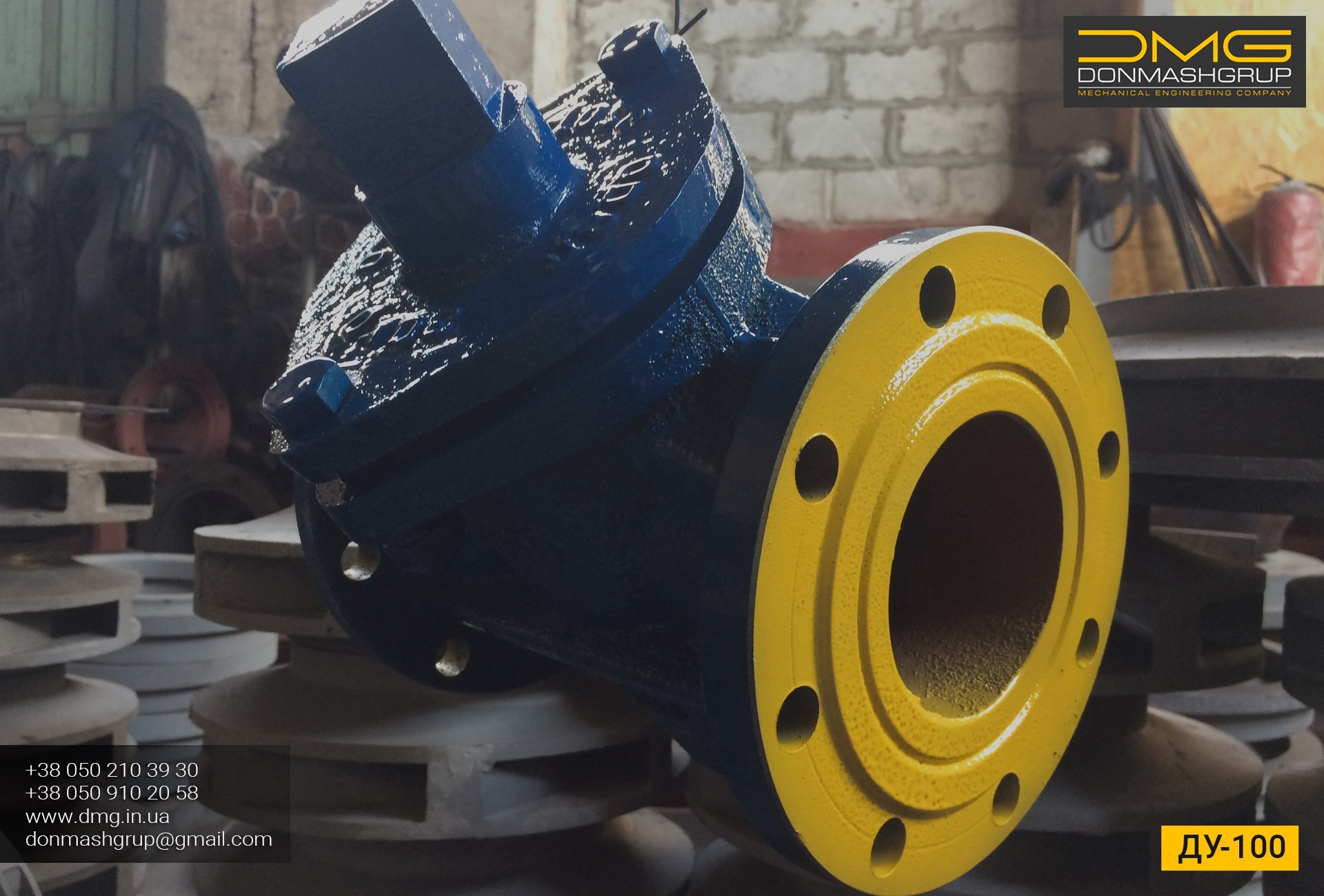

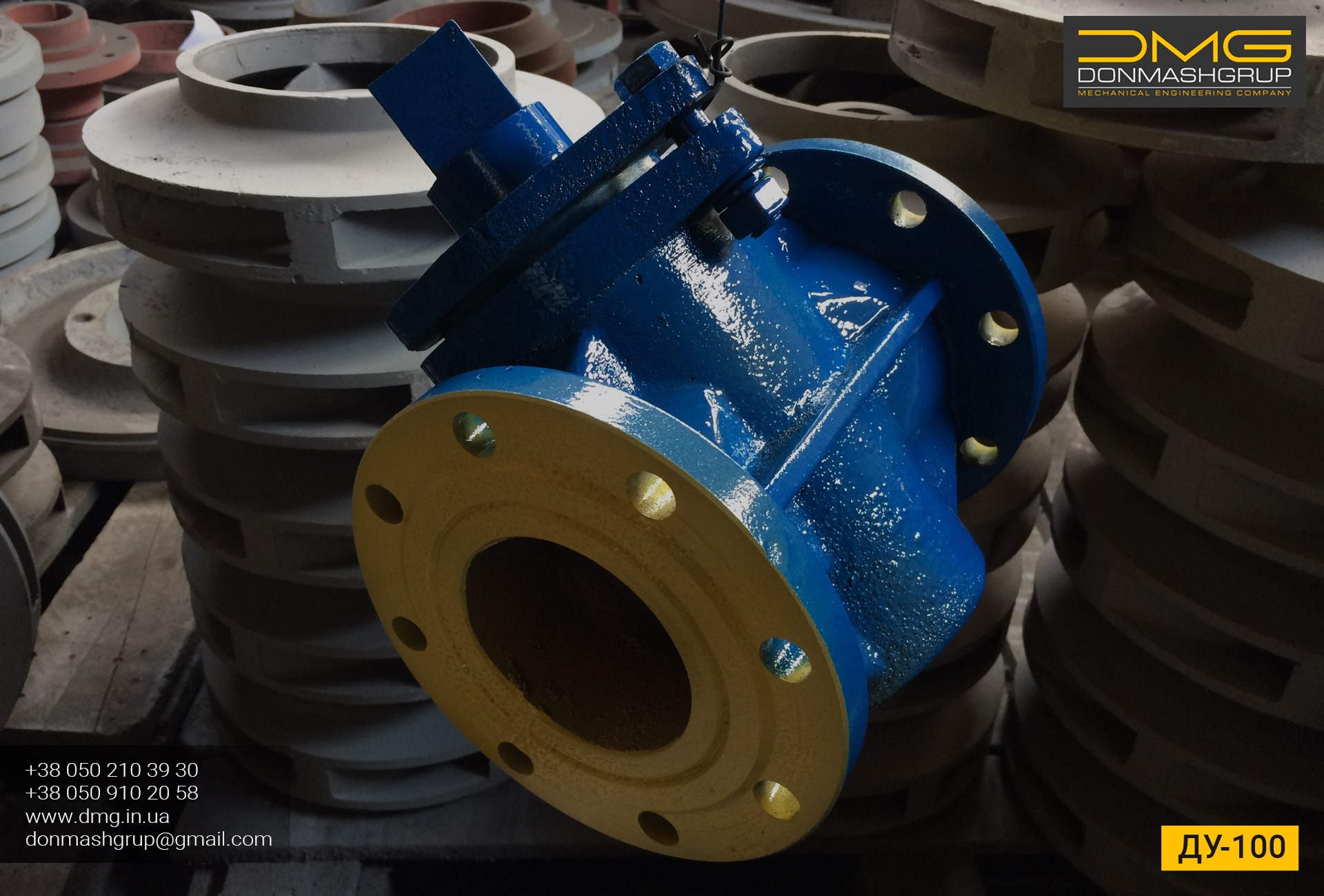

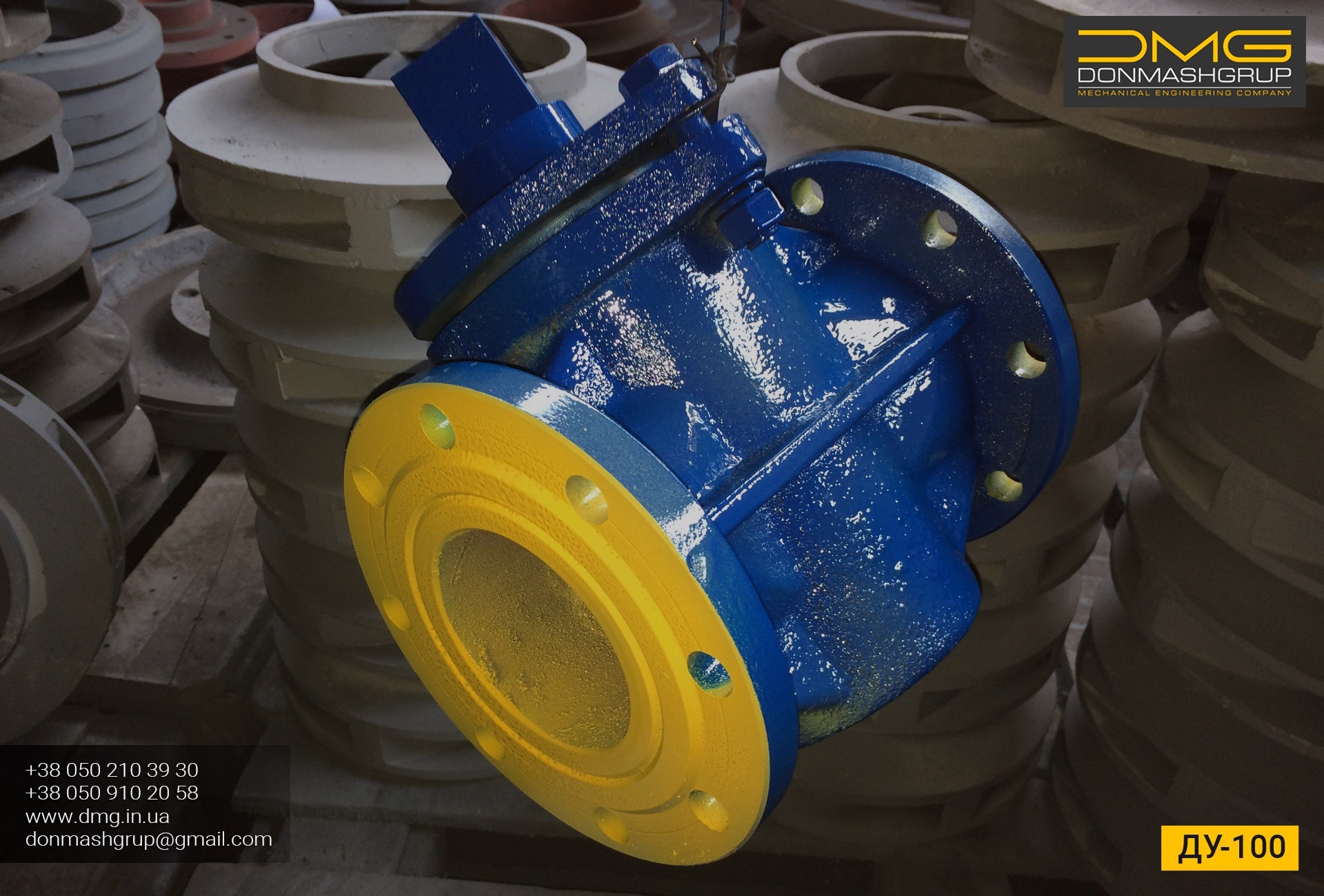

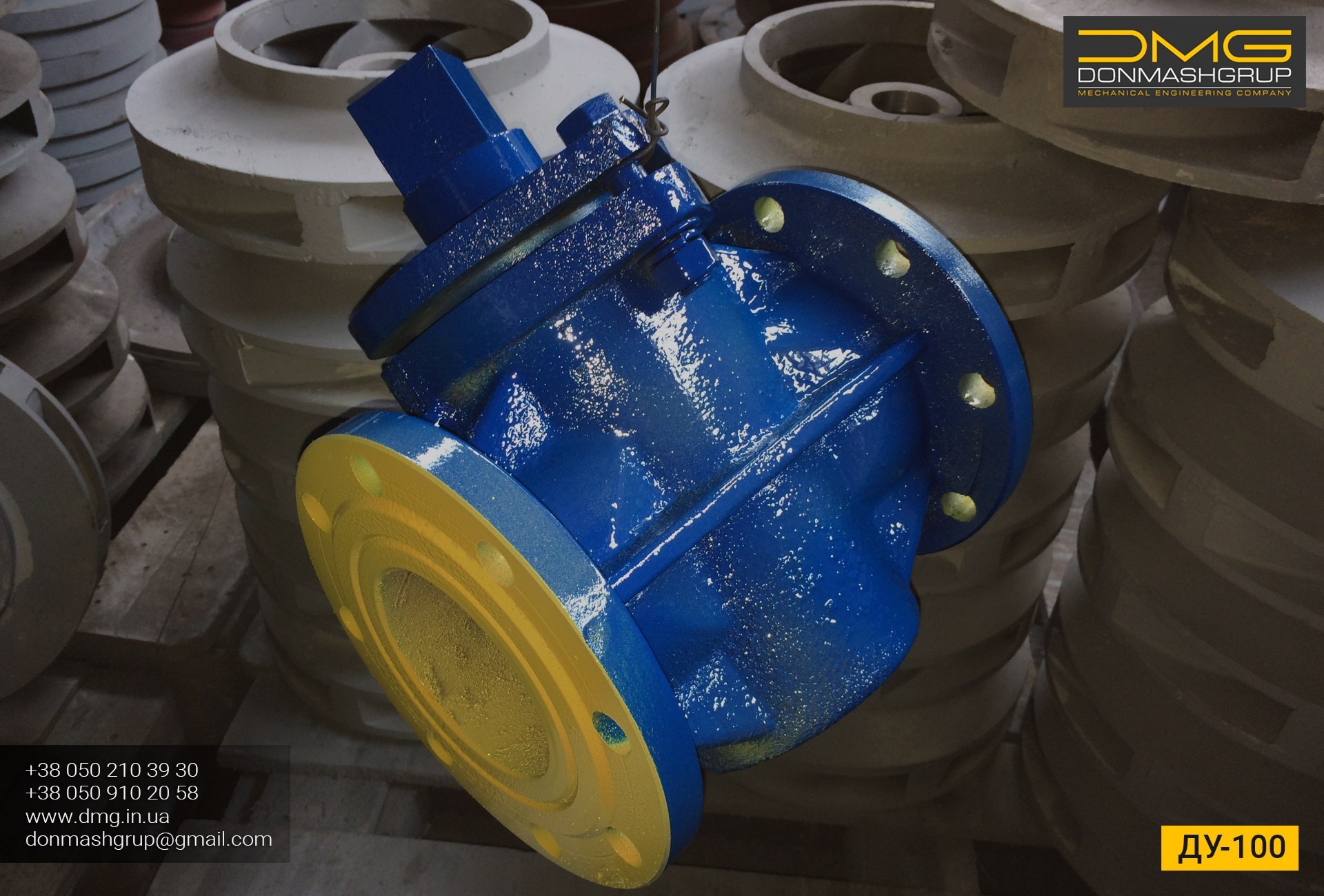

Изображение крана пробкового фланцевого чугунного Ду-100 производства ДОНМАШГРУП

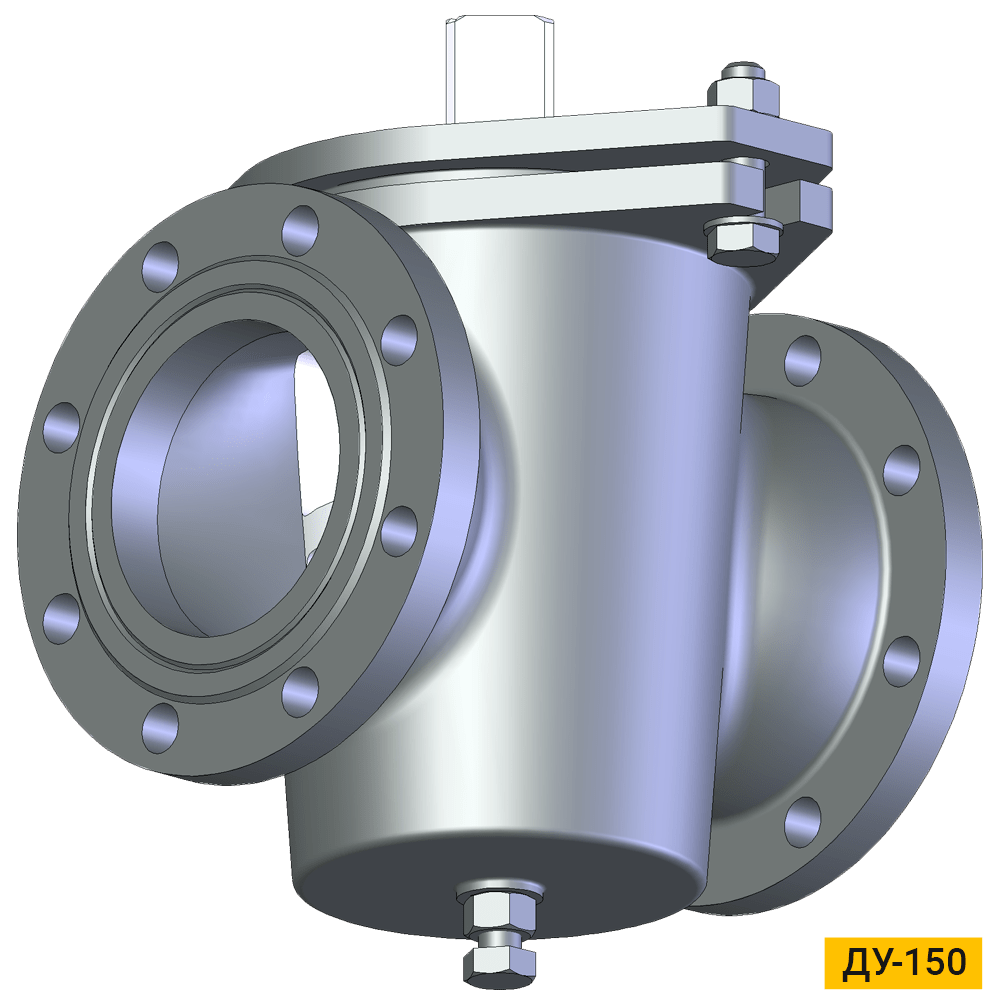

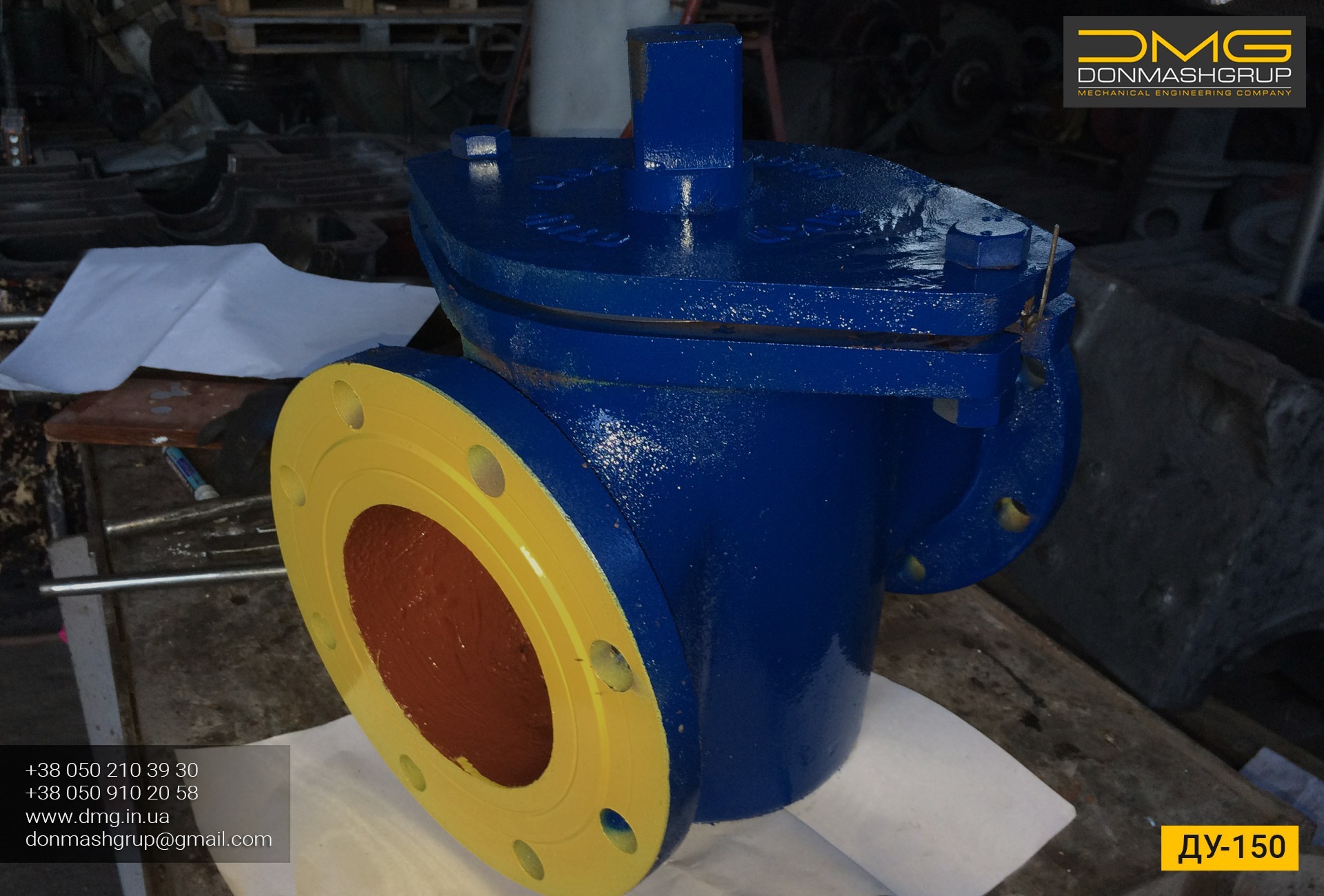

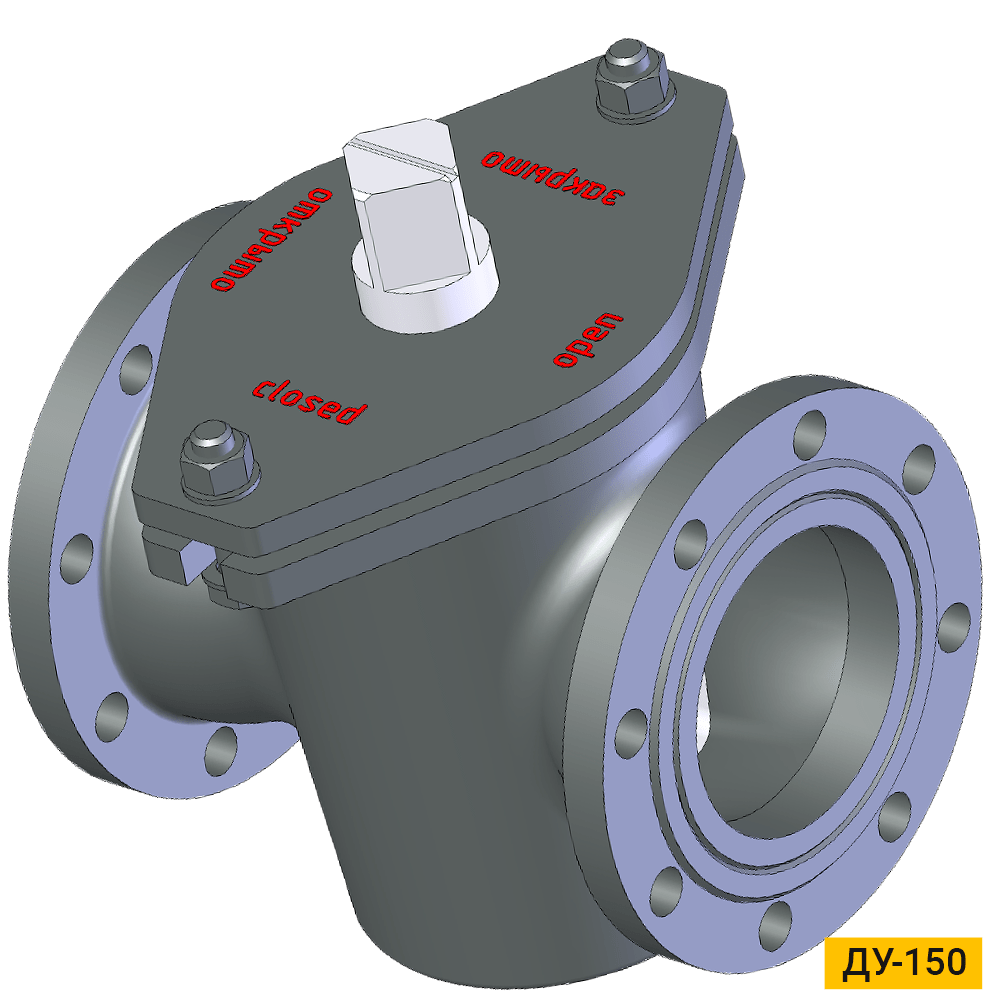

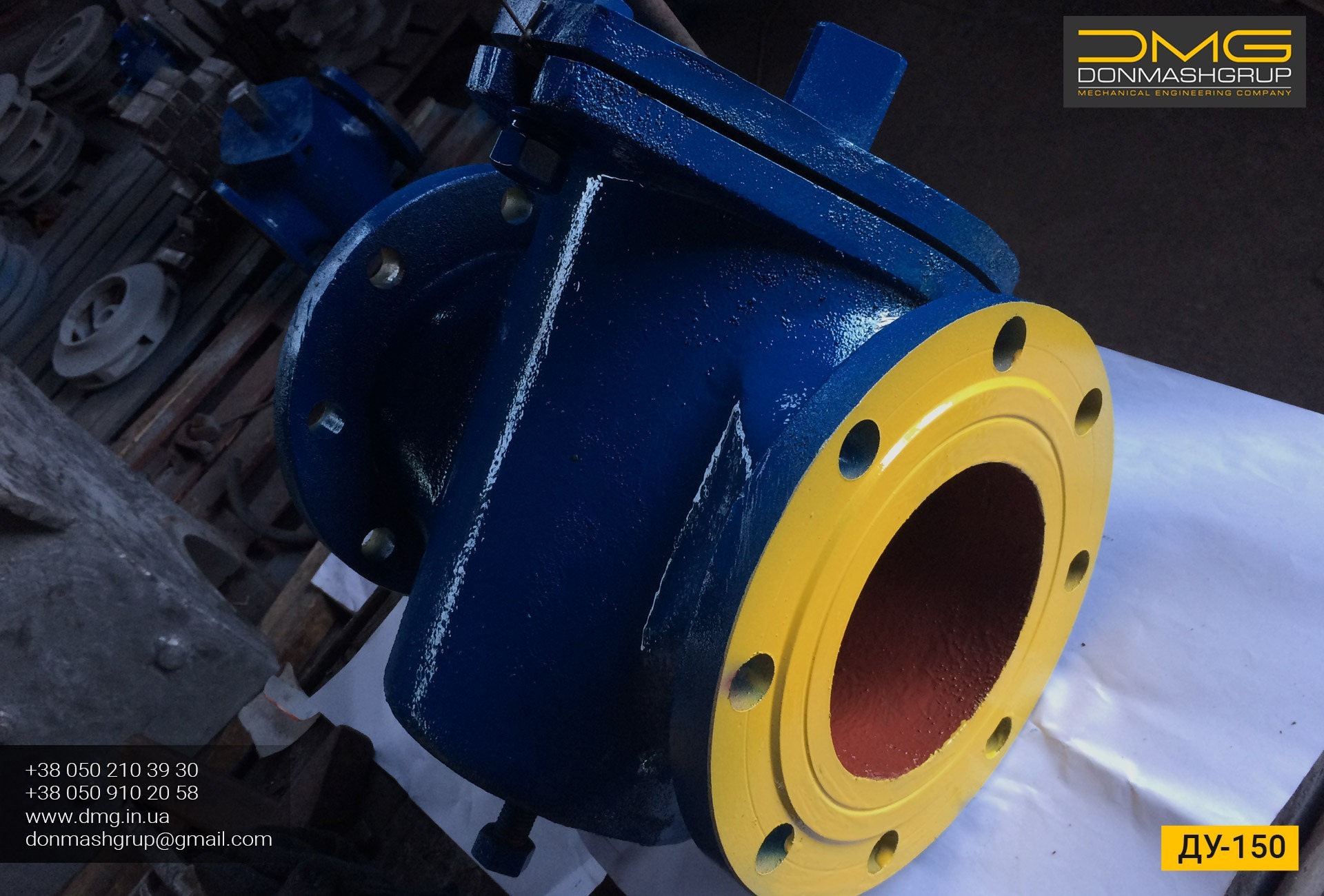

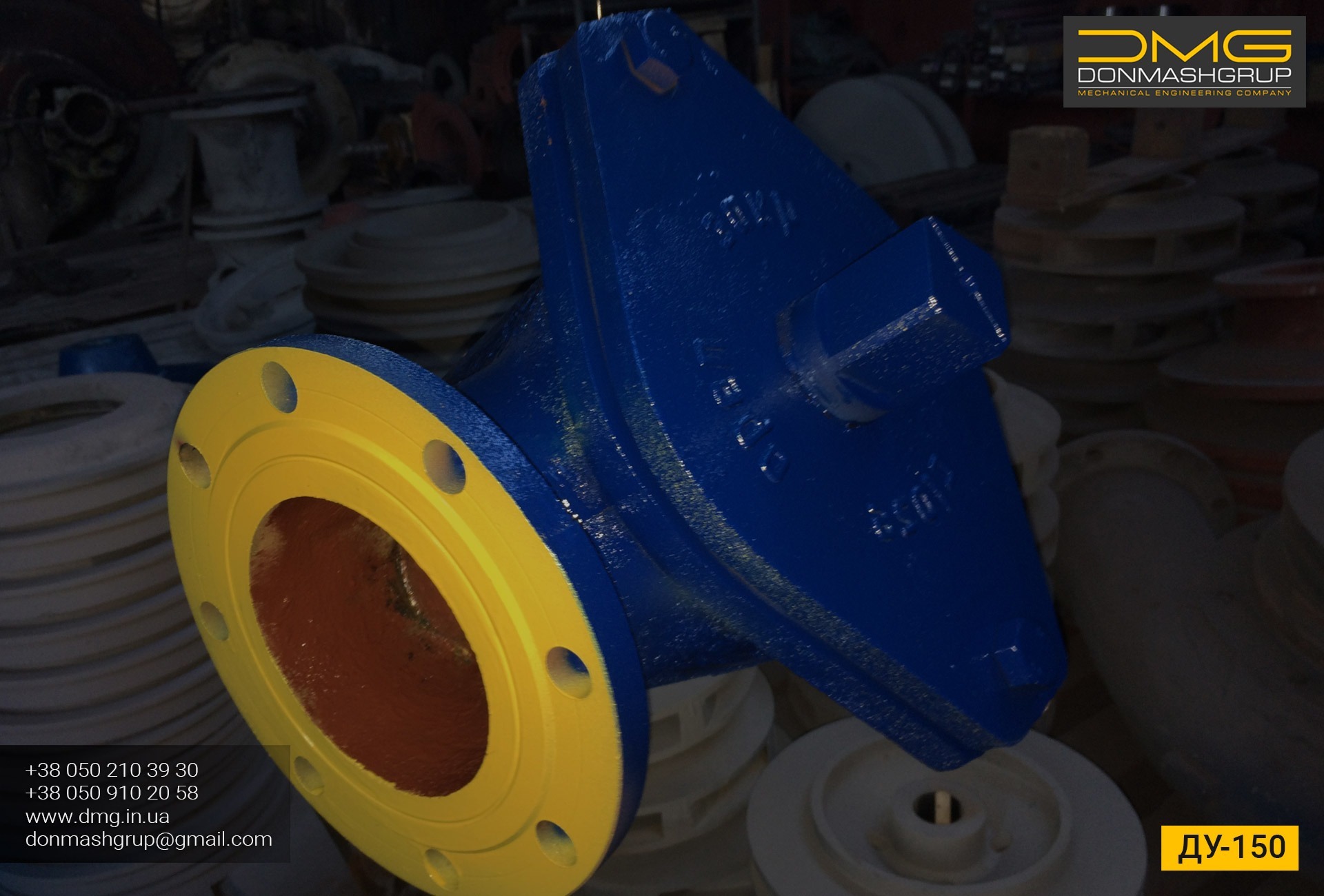

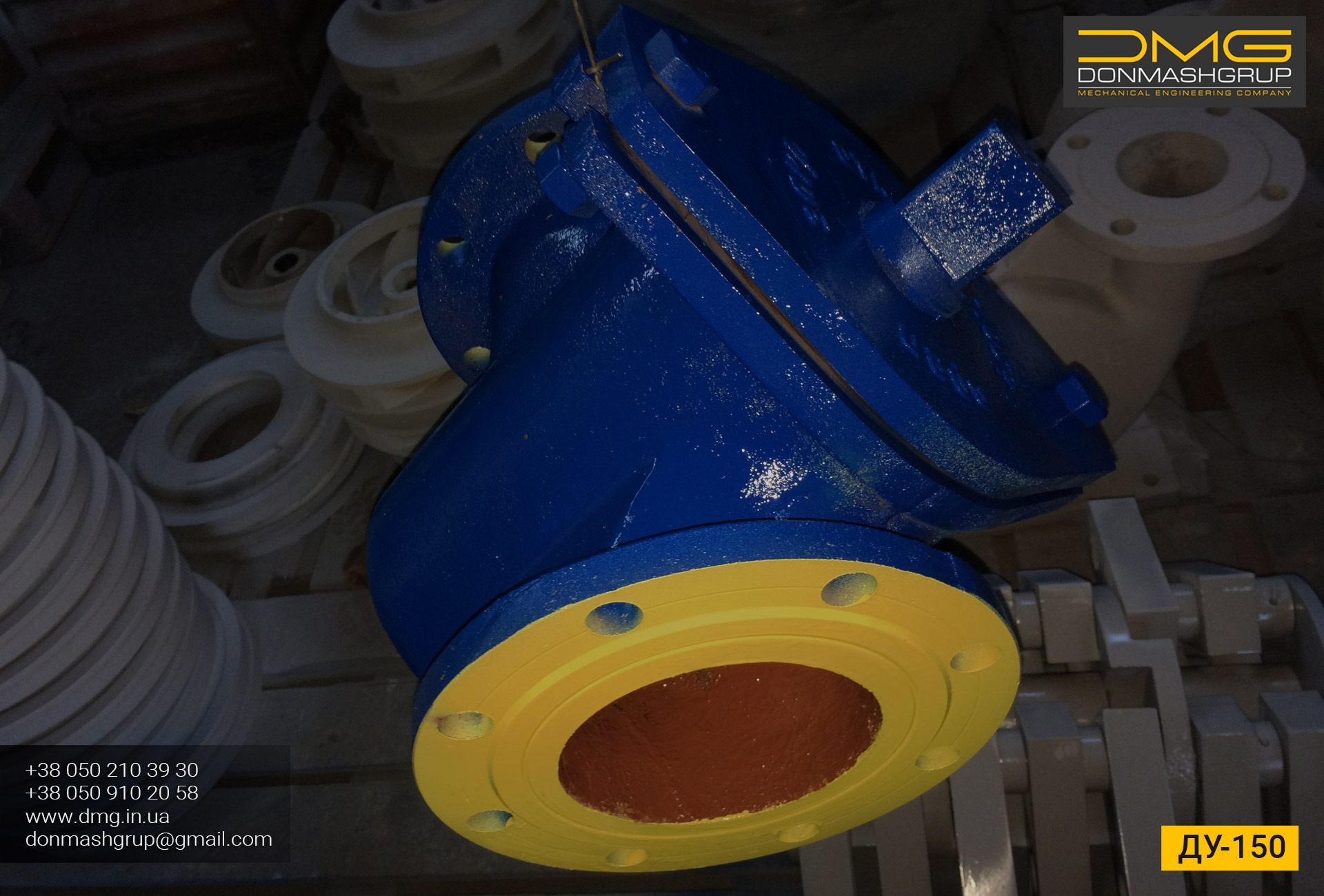

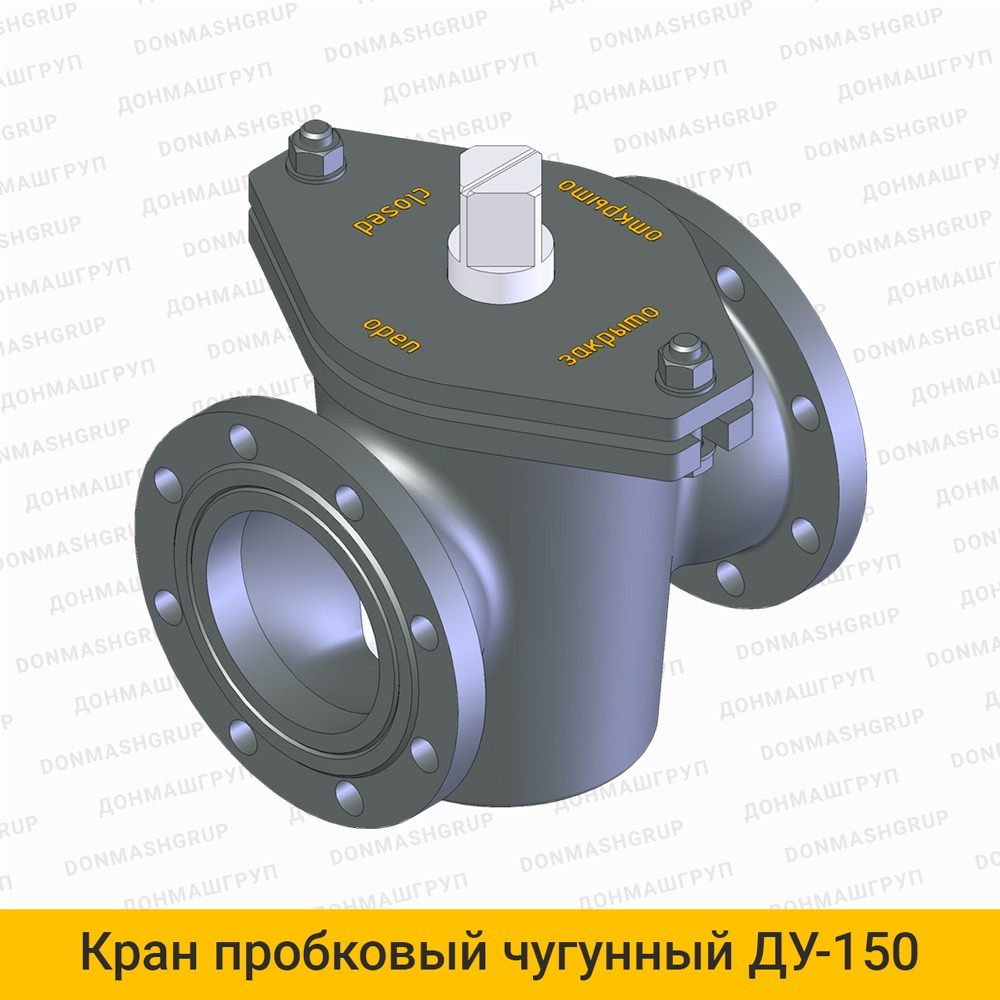

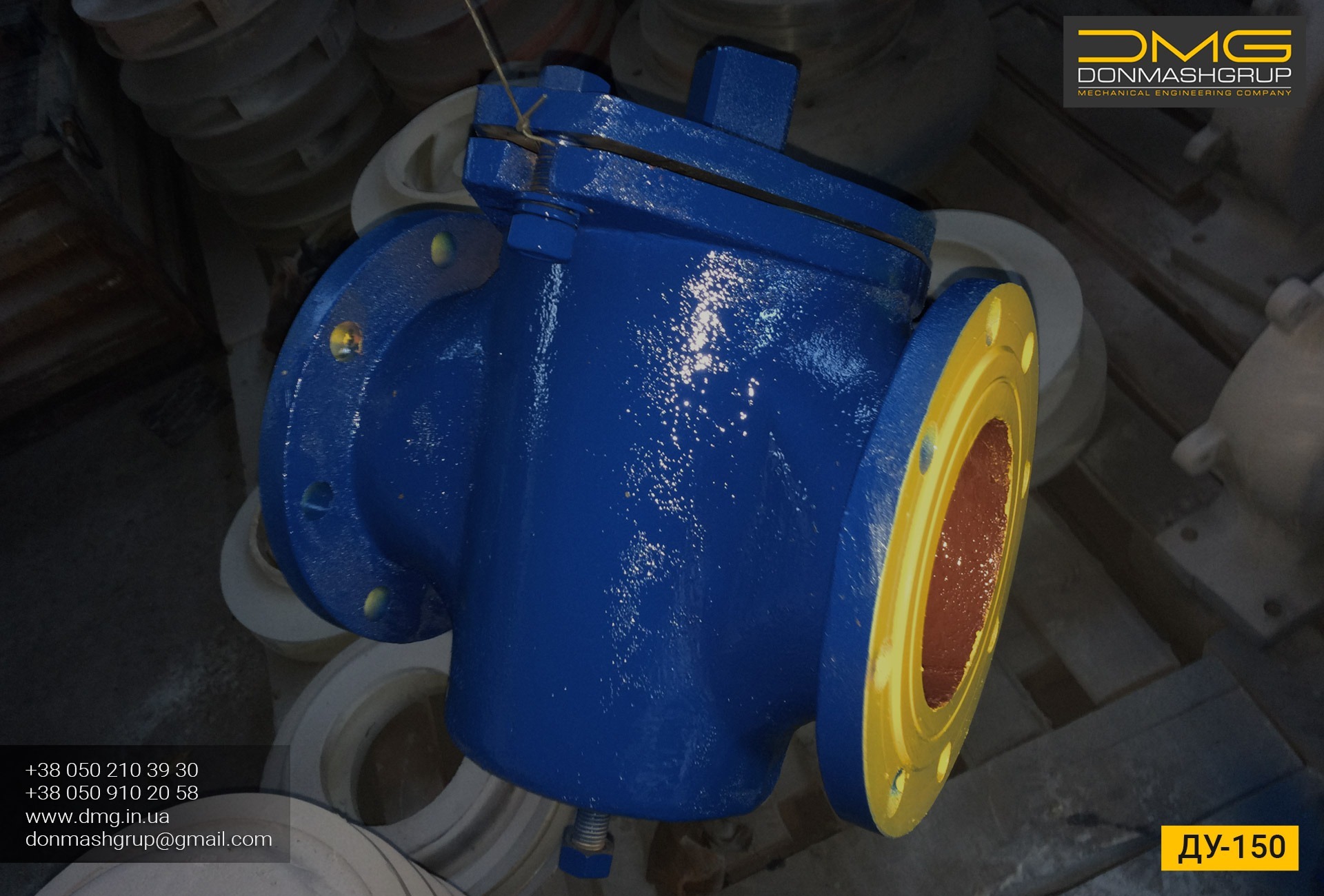

Изображение крана пробкового фланцевого чугунного Ду-150 производства ДОНМАШГРУП

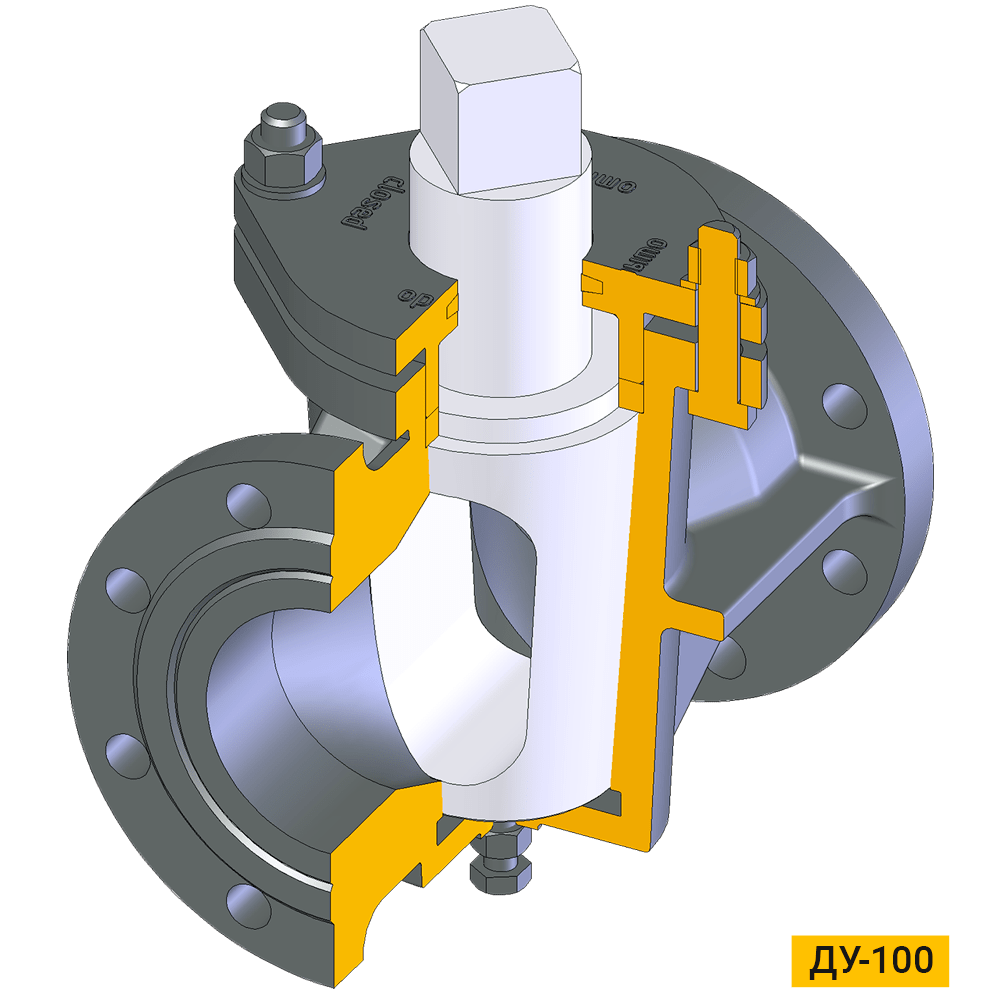

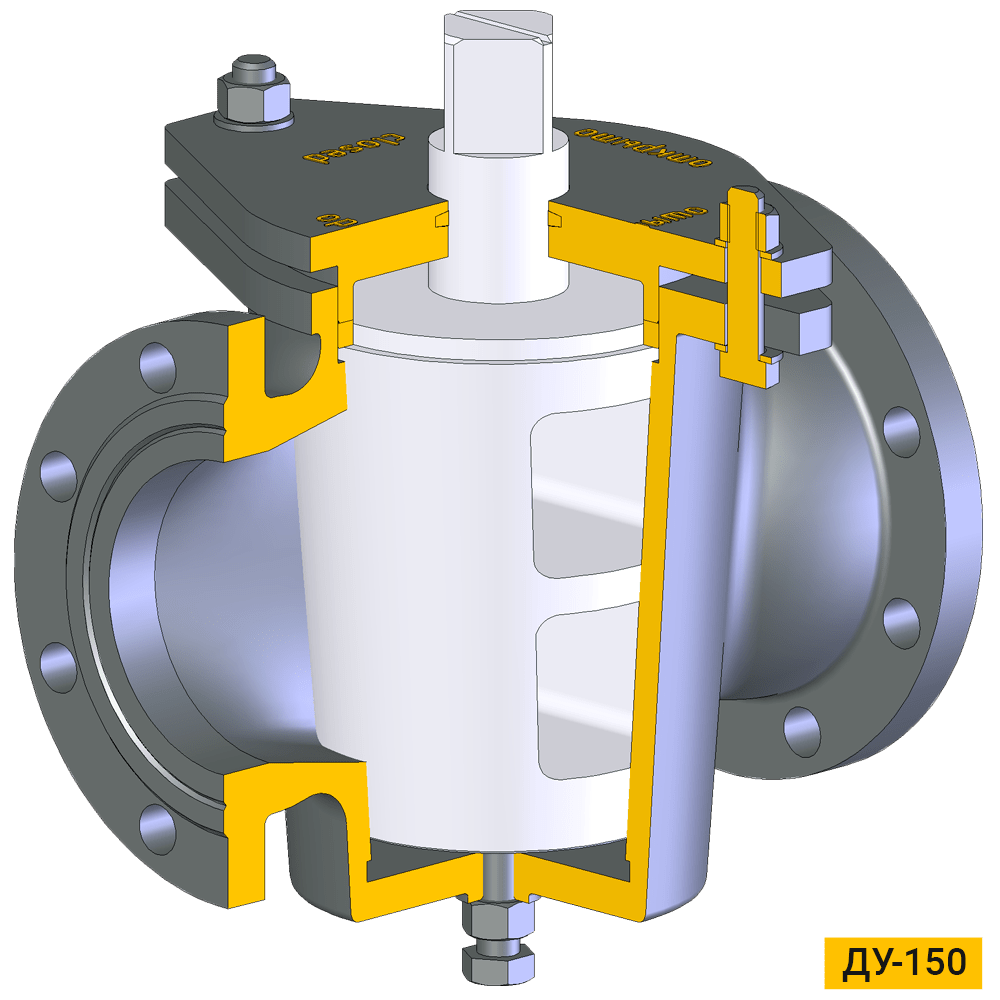

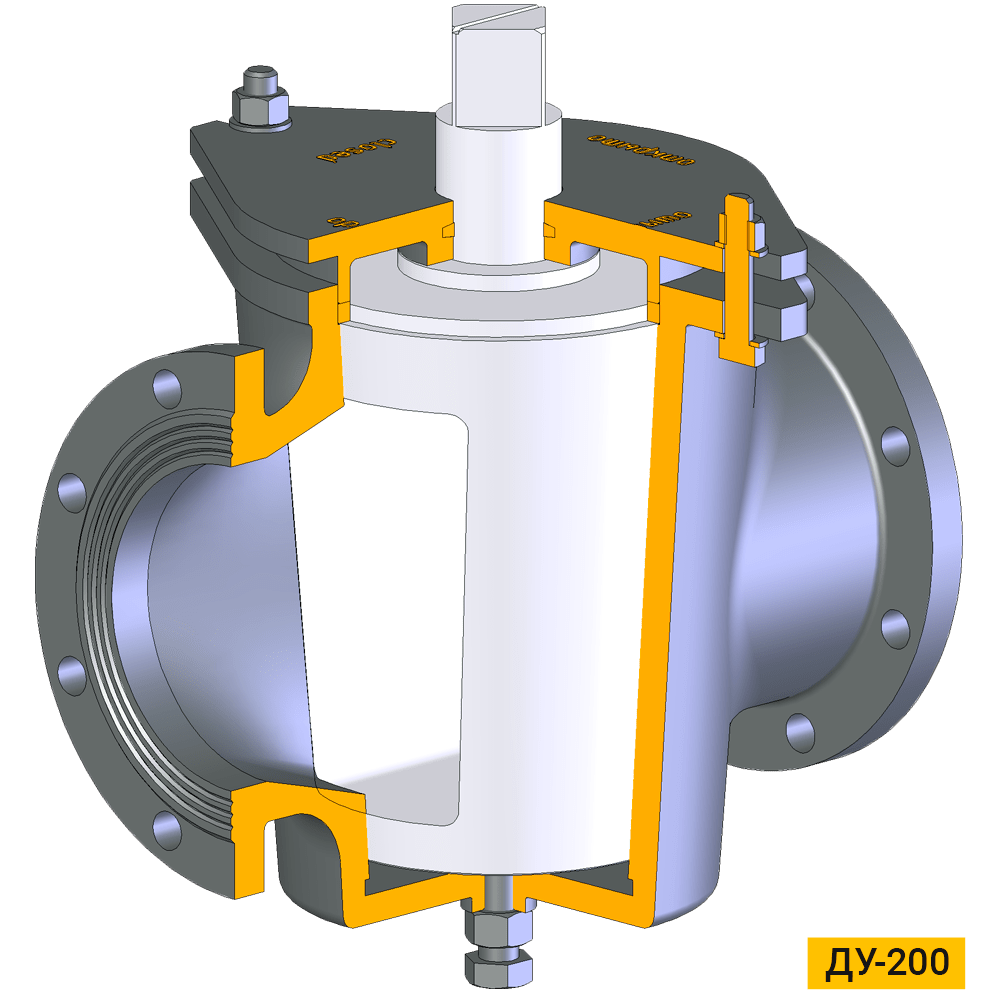

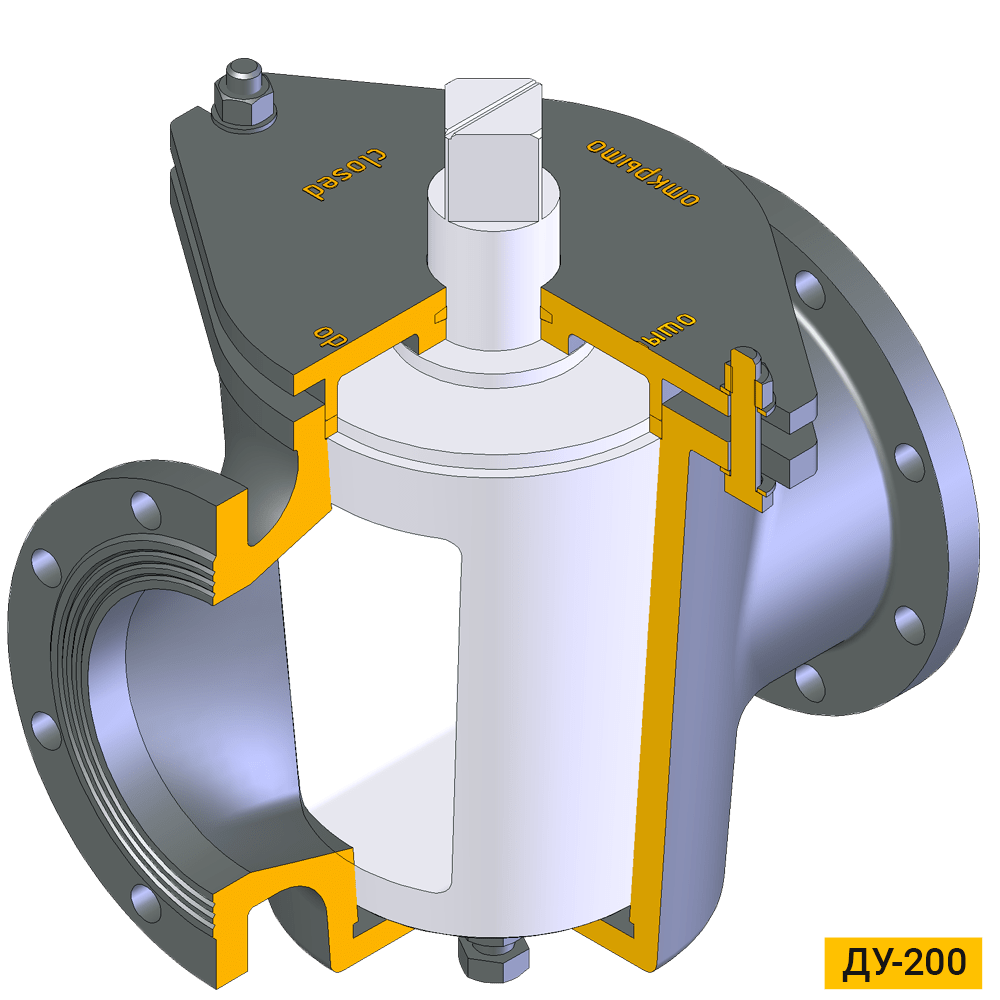

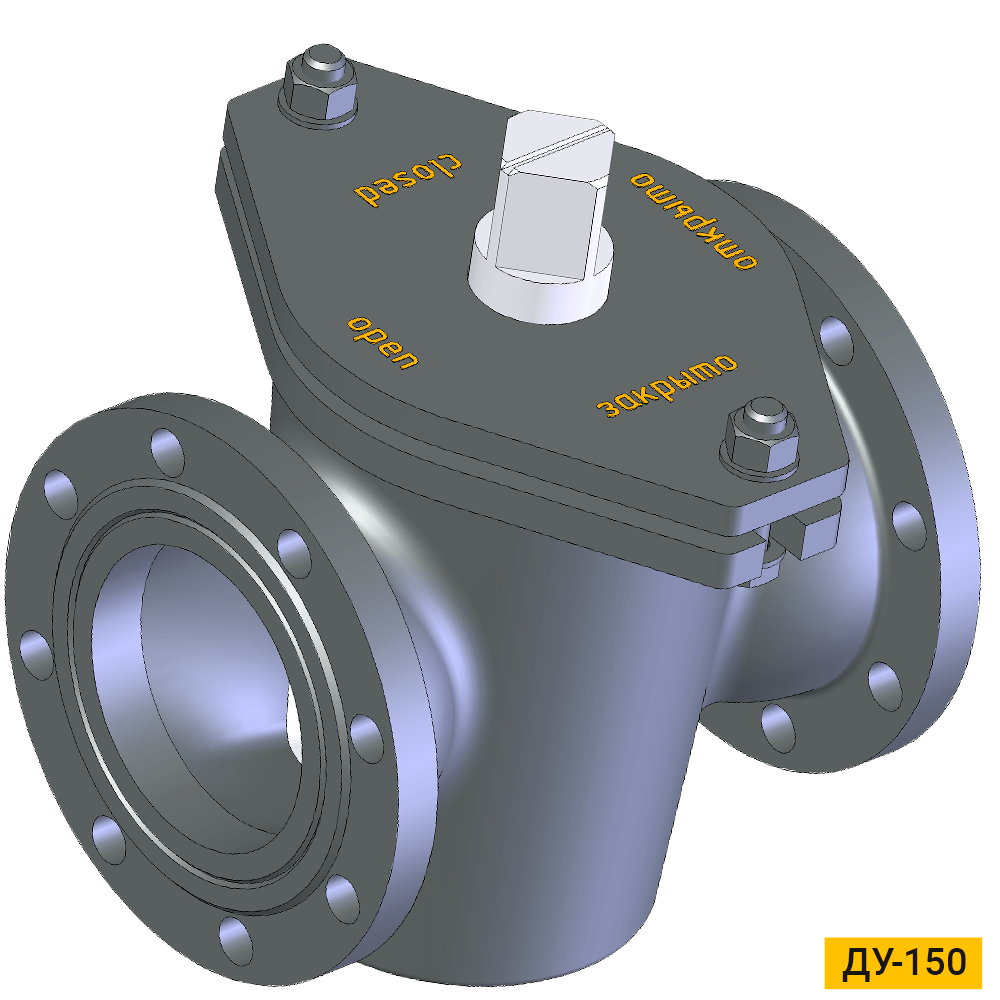

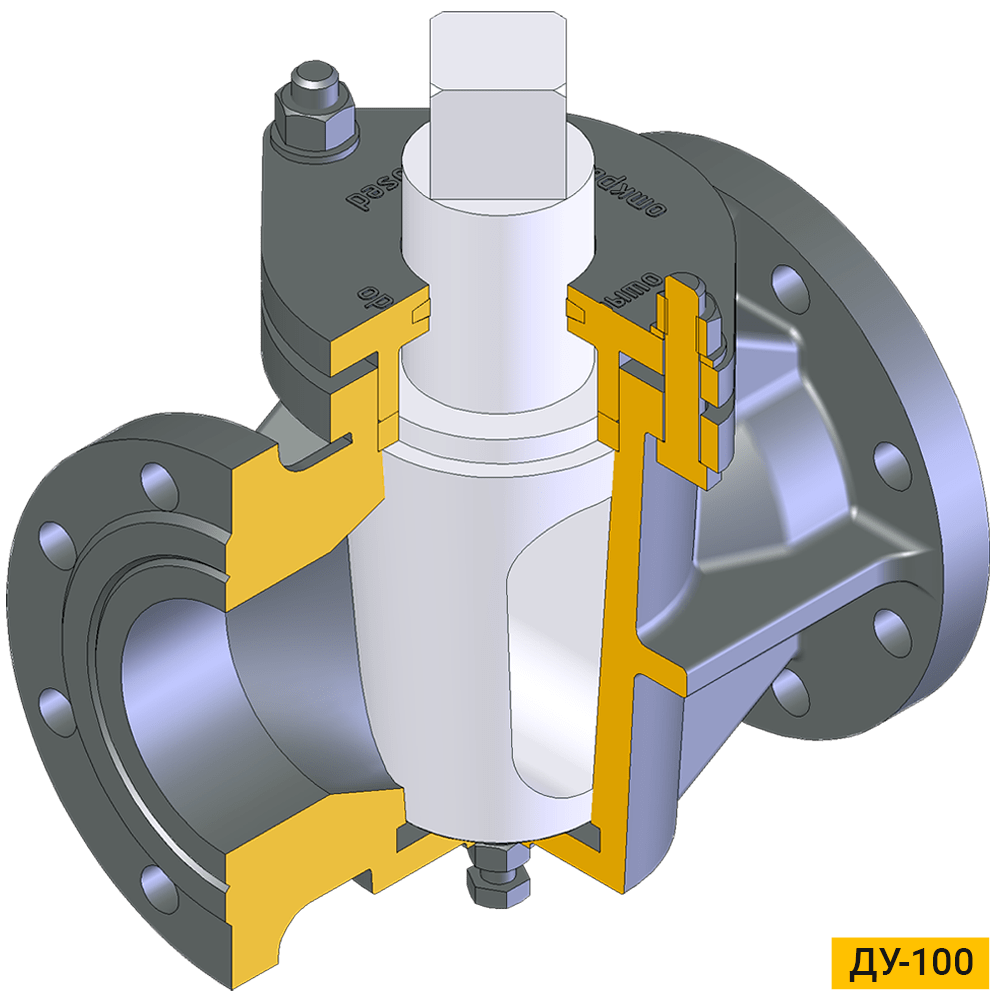

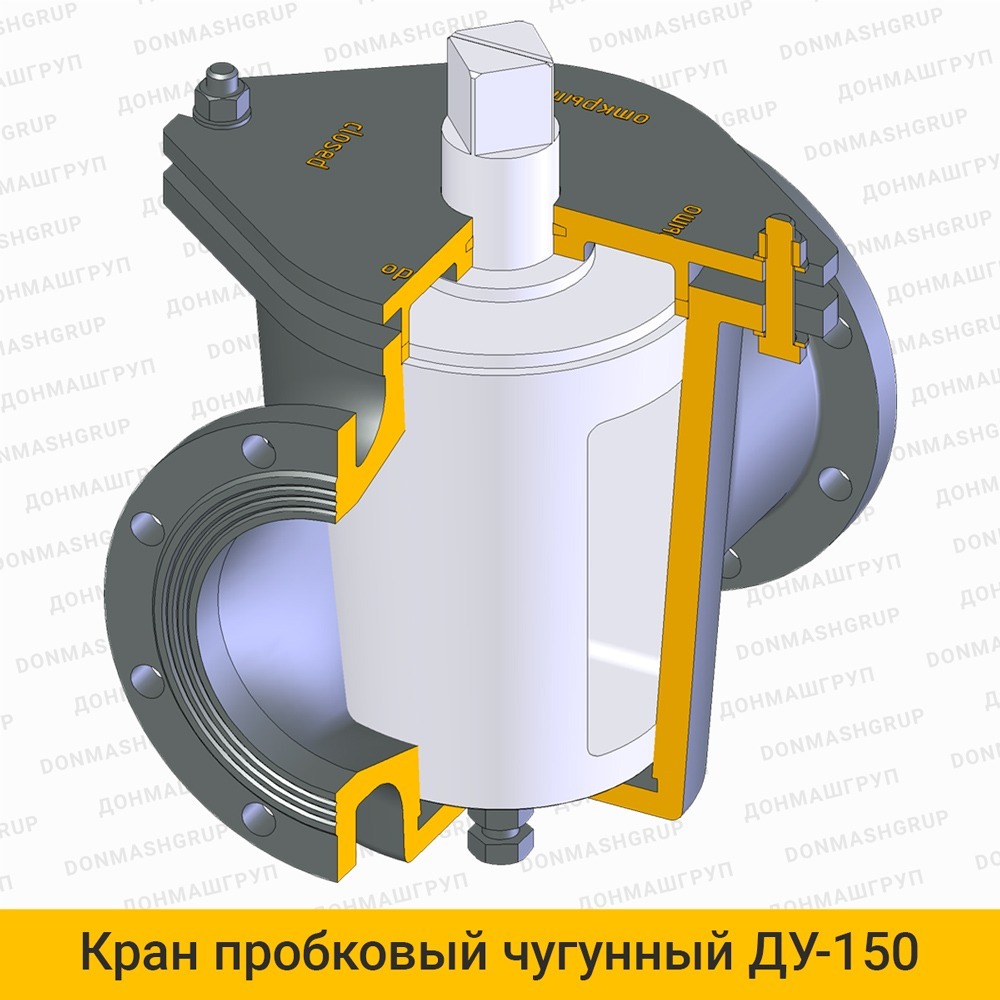

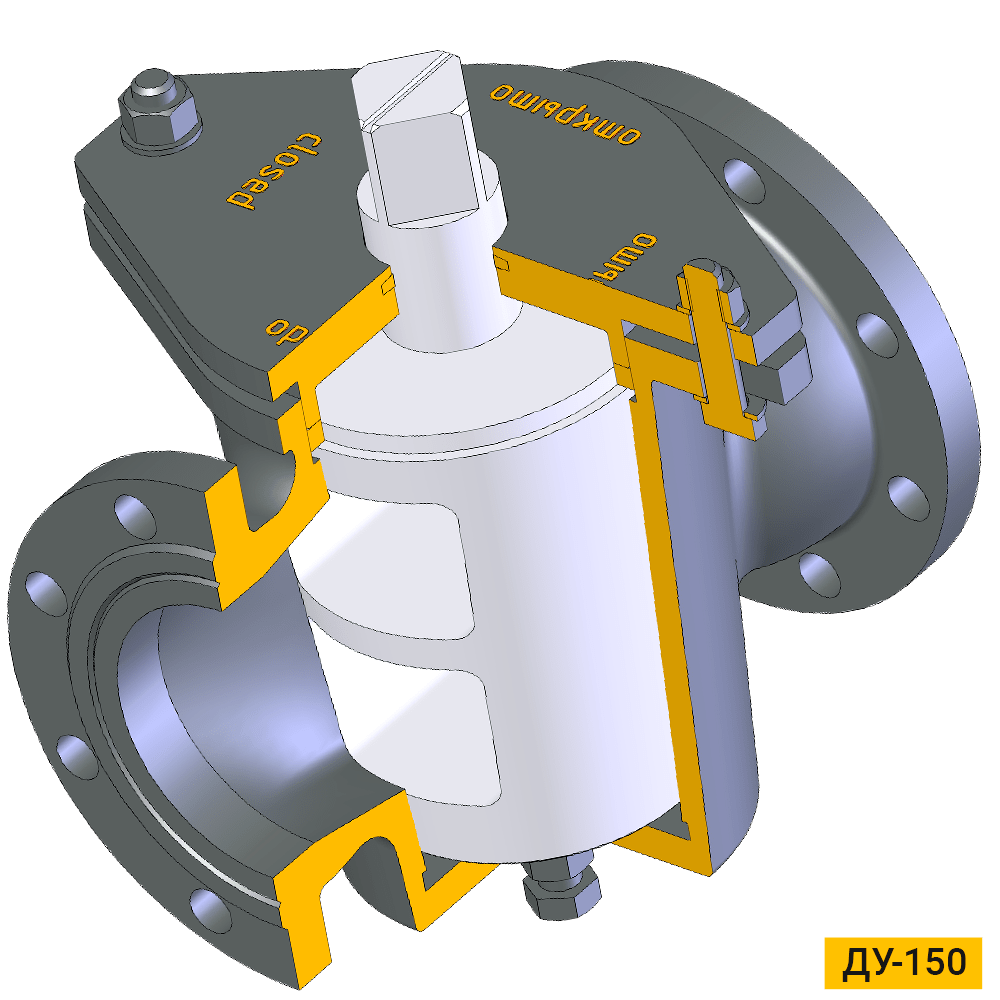

Изображение (3D модель в разрезе) крана пробкового фланцевого чугунного Ду-150 производства ДОНМАШГРУП

Краны пробковые чугунные фланцевые ДУ-100, ДУ-150, ДУ-200

• материал — чугун СЧ20
• макс. рабочее давление 10 кгс/см2
• условный проход — 100, 150, 200мм

Фильтр по категории или метке

Категория: Арматура для абразивных и шламовых сред Метка: Запорная арматура

КРАНЫ ПРОБКОВЫЕ ЧУГУННЫЕ ФЛАНЦЕВЫЕ

Наибольшее распространение чугунные пробковые краны Ду-100, Ду-150, Ду-200 получили на угольных обогатительных фабриках для транспортировки воды с содержанием шлама и угля

Данный тип пробковых чугунных кранов также широко применяется в качестве запорной арматуры для резервуаров, трубопроводов и ёмкостей общепромышленного назначения.

Назначение и область применения кранов пробковых чугунных Ду-100, Ду-150, Ду-200

Краны пробковые проходные фланцевые чугунные с условным проходным сечением Ду-100, Ду-150, Ду-200 преимущественно применяются в качестве запорной арматуры на фабриках по обогащению каменного угля для транспортировки шламовой воды, при этом содержание угольных частиц и других включений породы должно быть не более 150 грамм на один литр, при максимальном рабочем давлении до 10 кгс/см² и температурой до 40°С.

Кроме того, чугунные пробковые краны применяется на цементных заводах, работающих по мокрому способу производства, при транспортировке цементного шлама.

Данный тип конусных пробковых чугунных кранов также широко используется в качестве запорной арматуры для резервуаров, трубопроводов и ёмкостей общепромышленного назначения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНОВ ПРОБКОВЫХ ЧУГУННЫХ Ду-100, Ду-150, Ду-200

№	Наименование характеристики	Кран Ду-100 ч.ККП-1-100.00.00	Кран Ду-150 ч.ККП-1-150.00.00	Кран Ду-200 ч.ККП-1-200.00.00
1	Условный проход, мм	100	150	200
2	Наибольшее рабочее давление, кгс/см.кв.	10	10	10
3	Температура среды, °С не более	40	40	40
4	Рабочая среда -шламовая вода с содержанием твердых угольных и породных частиц, г/л не более	150	150	150

Устройство и принцип действия чугунных пробковых кранов Ду-100, Ду-150, Ду-200

Кран пробковый проходной фланцевый чугунный состоит из корпуса с присоединительными фланцами, расположенными в параллельных плоскостях перпендикулярно оси крана, конусной пробки с окнами для прохода рабочей жидкости, нажимной крышки и отжимного болта.

Управление краном осуществляется поворотом пробки. Для изменения положения крана необходимо:
1. ослабить болты, зажимающие крышку (на несколько витков резьбы)
2. сорвать пробку при помощи выжимного болта
3. после срыва вернуть выжимной болт в такое положение что бы он не препятствовал движению пробки вниз (свободное положение)
4. выставить положение крана (открыто или закрыто)
поджать пробку болтами на крышке, обеспечив плотный затвор.

Регулировка потока краном не допускается.

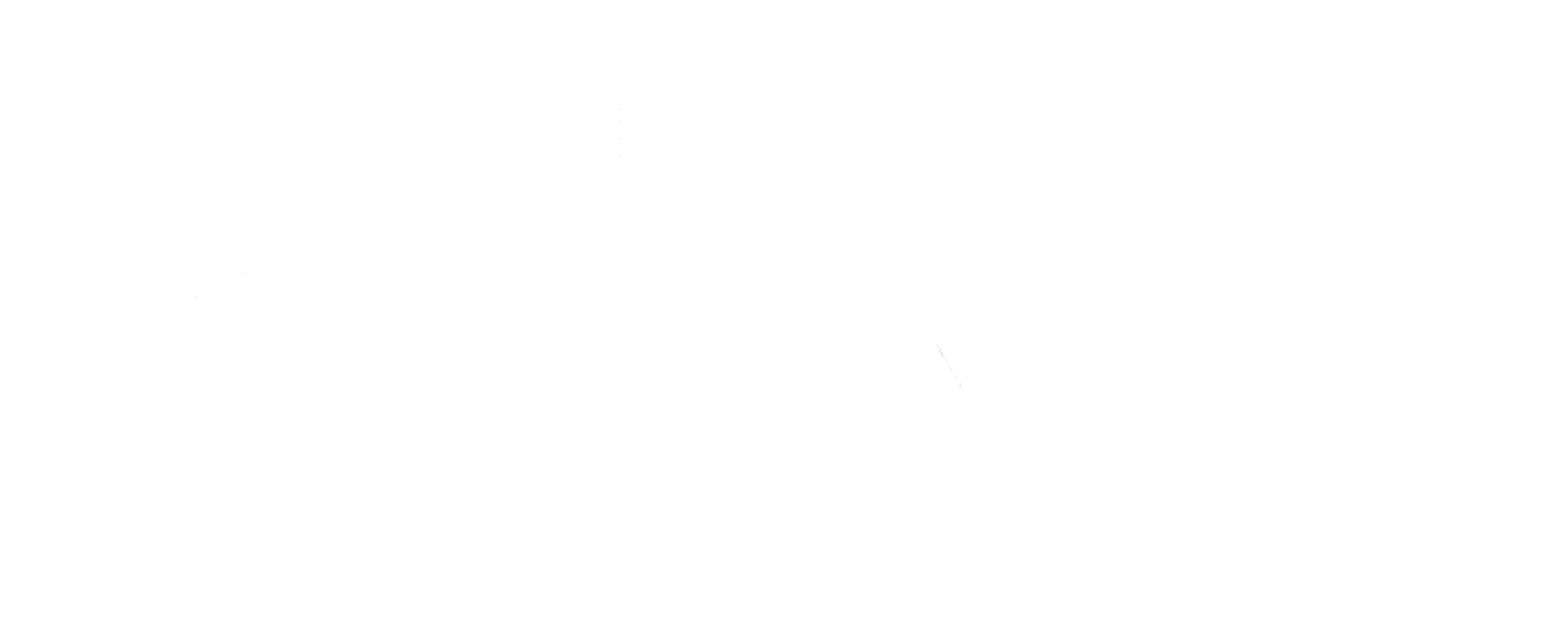

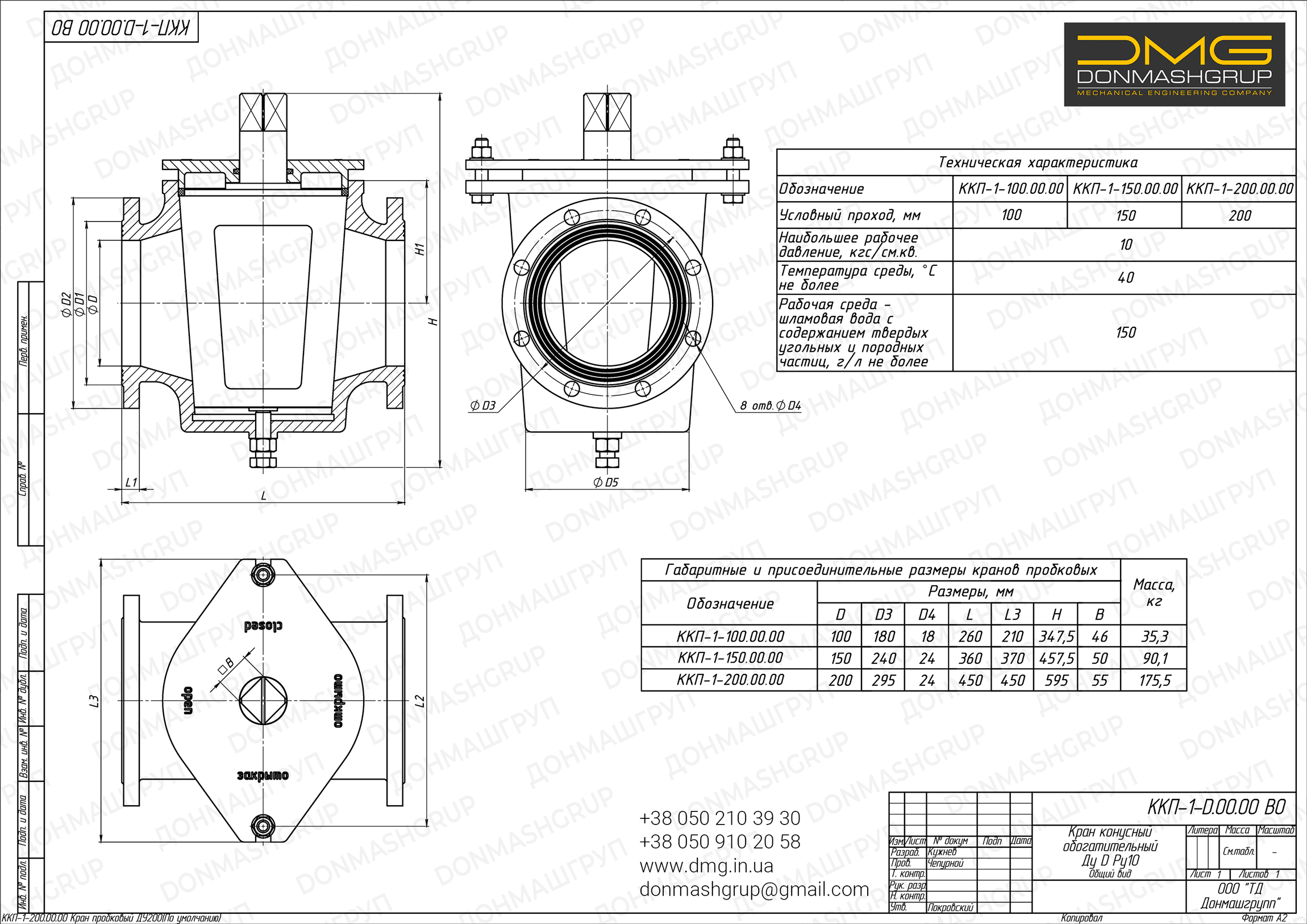

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КРАНОВ ПРОБКОВЫХ КОНУСНЫХ ЧУГУННЫХ Ду-100, Ду-150, Ду-200

Наименование	Номер чертежа	D	D3	D4	L	L3	H	B	Масса, кг
Кран пробковый чугунный Ду-100	ККП-1-100.00.00	100	180	18	260	210	347,5	46	35,3
Кран пробковый чугунный Ду-150	ККП-1-150.00.00	150	240	24	360	370	457,5	50	90,1
Кран пробковый чугунный Ду-200	ККП-1-200.00.00	200	295	24	450	450	595	55	175,5
