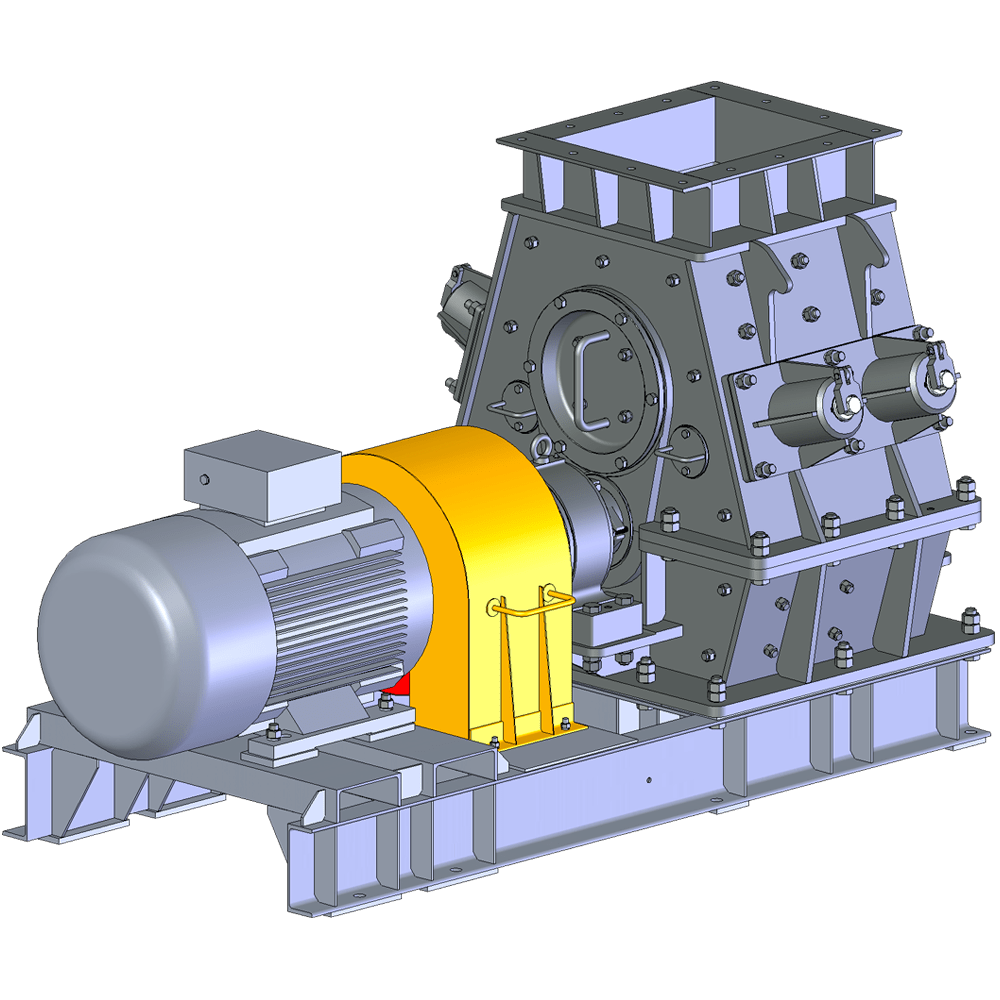

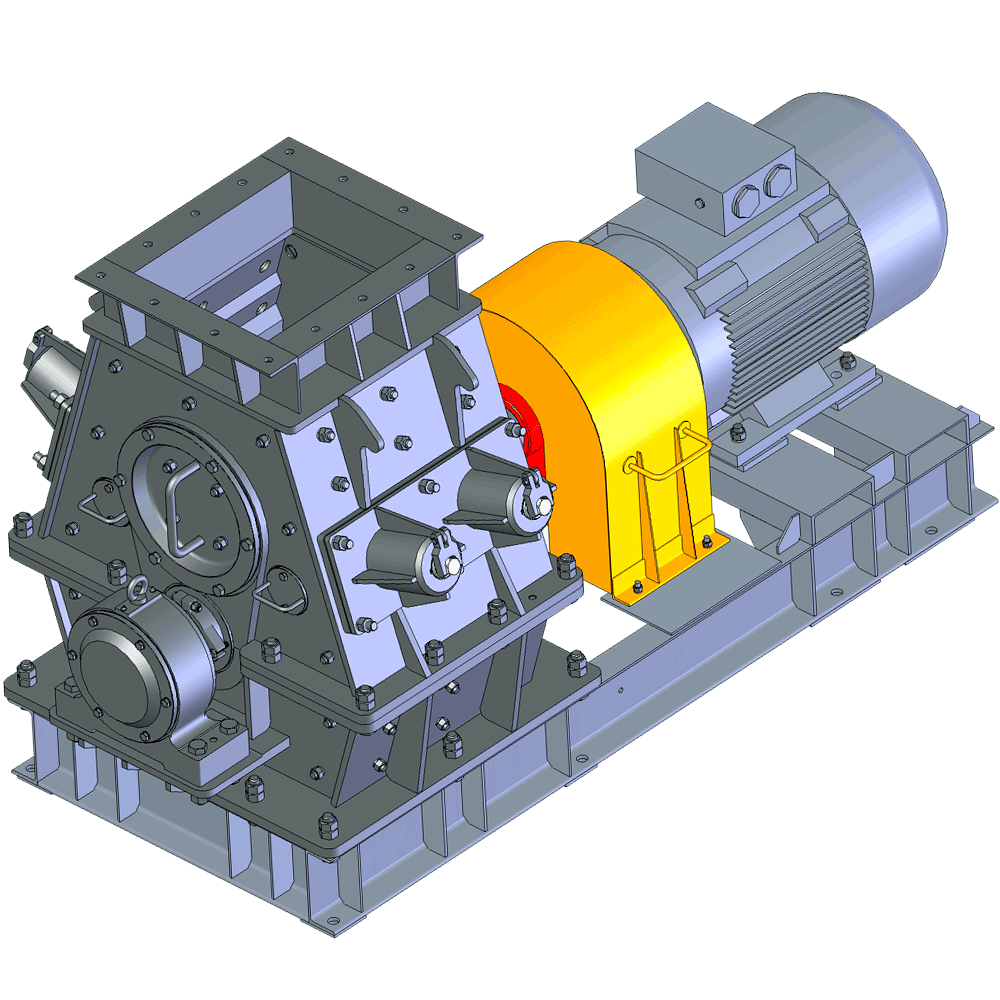

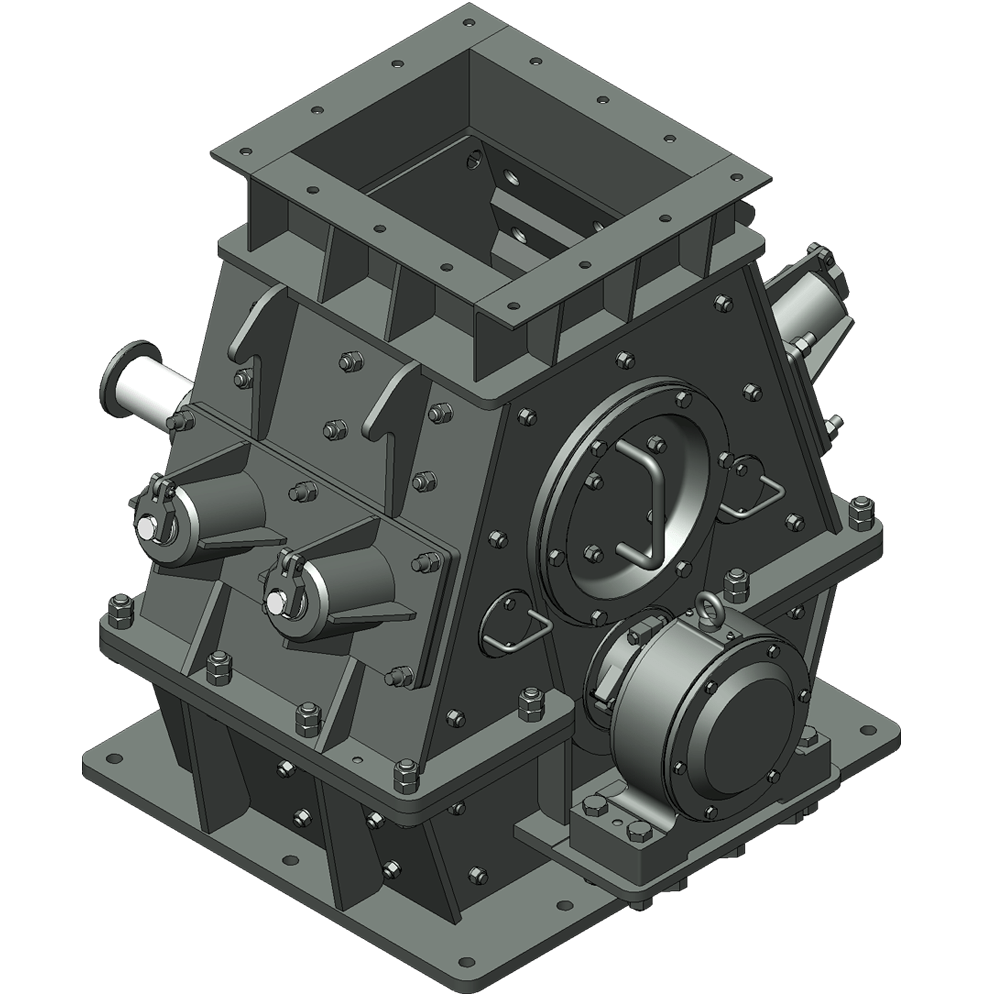

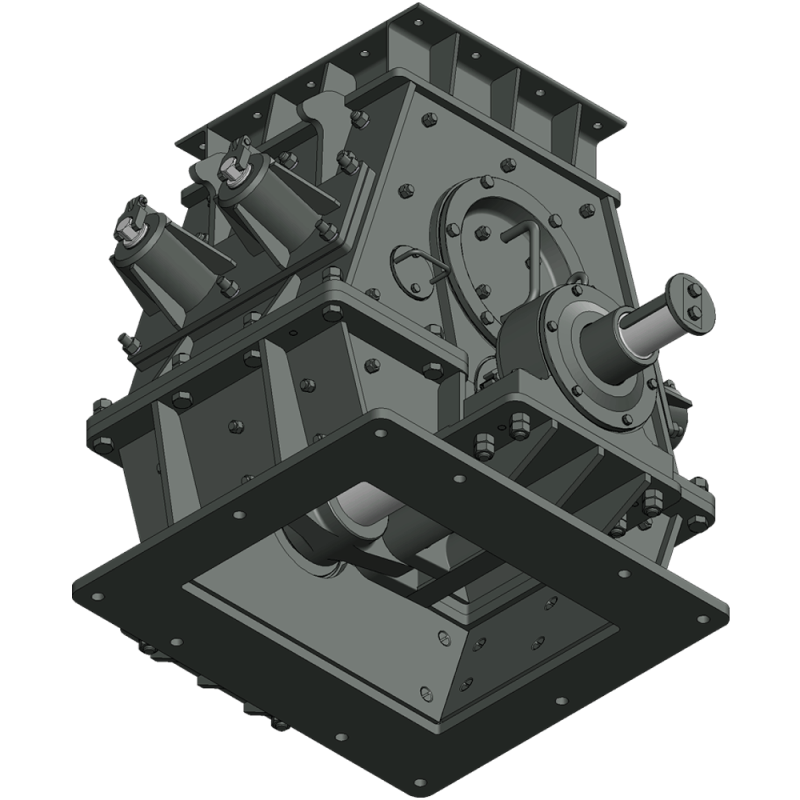

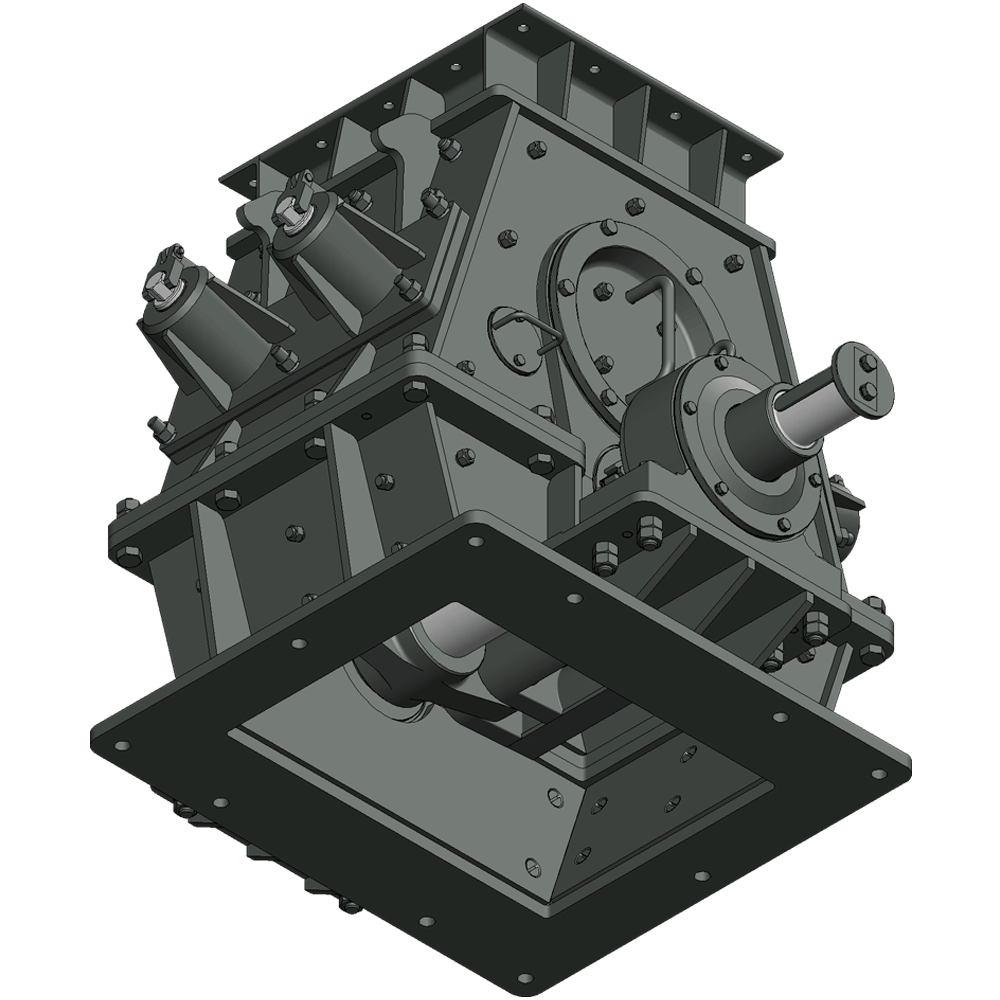

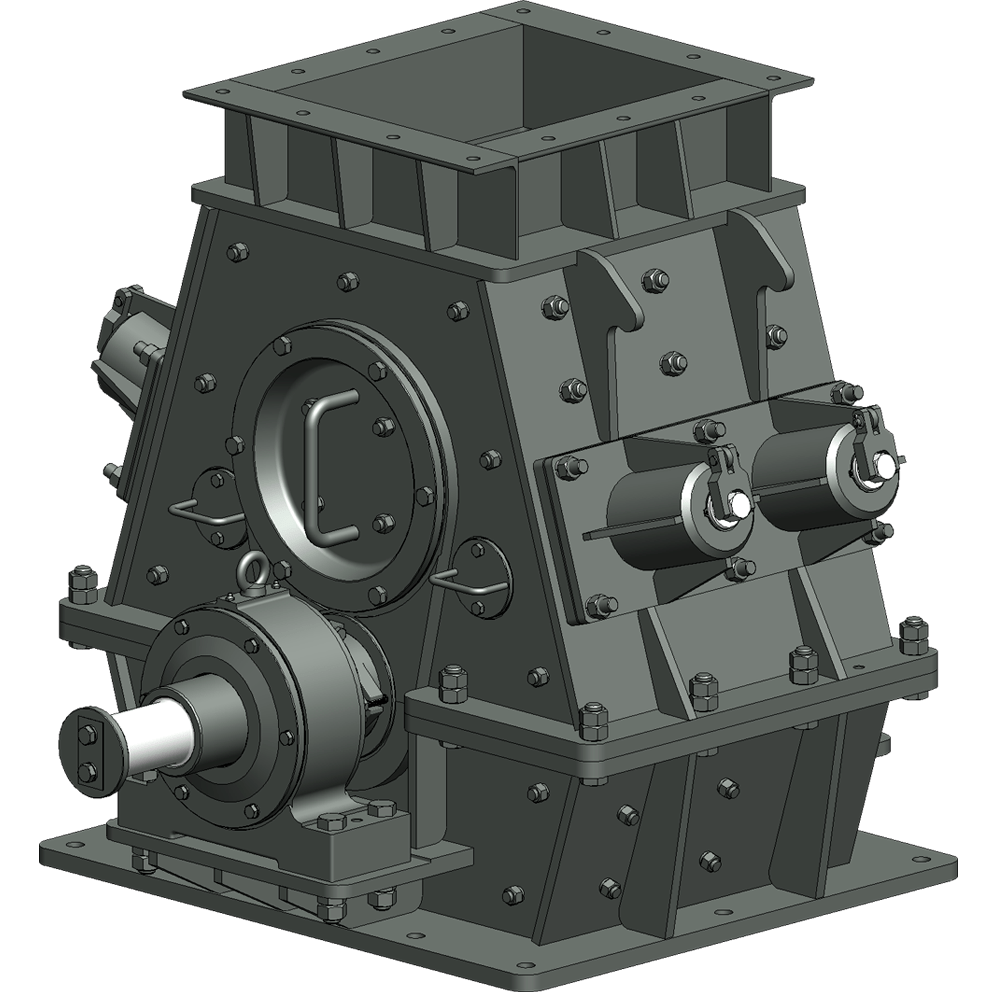

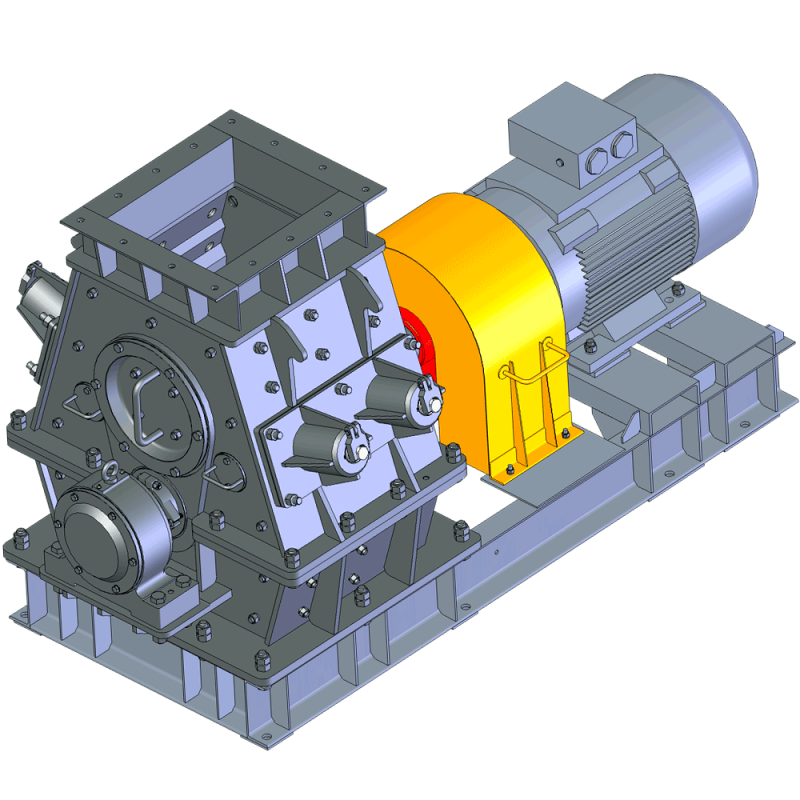

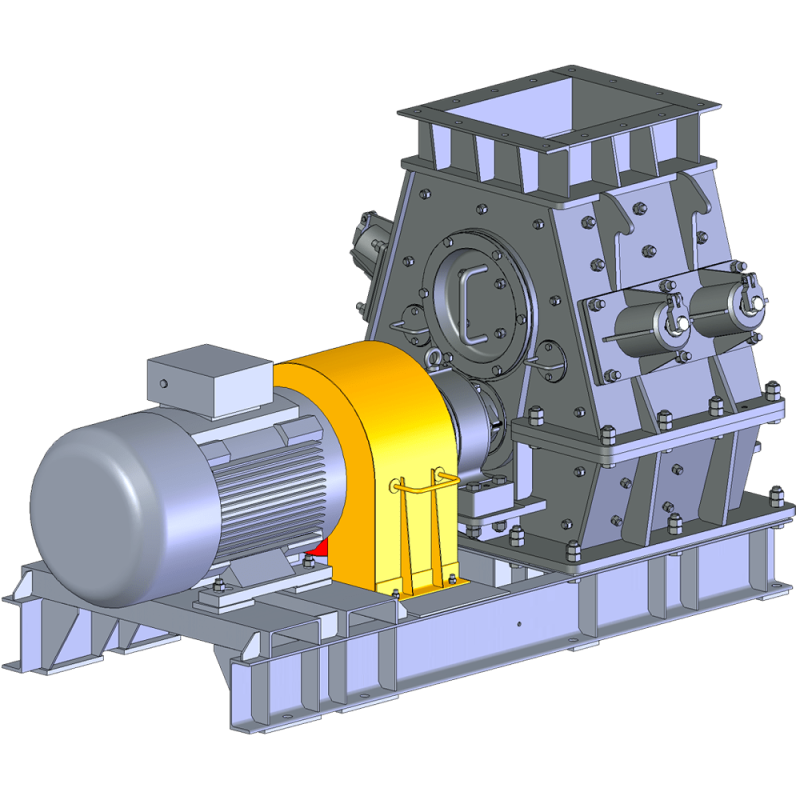

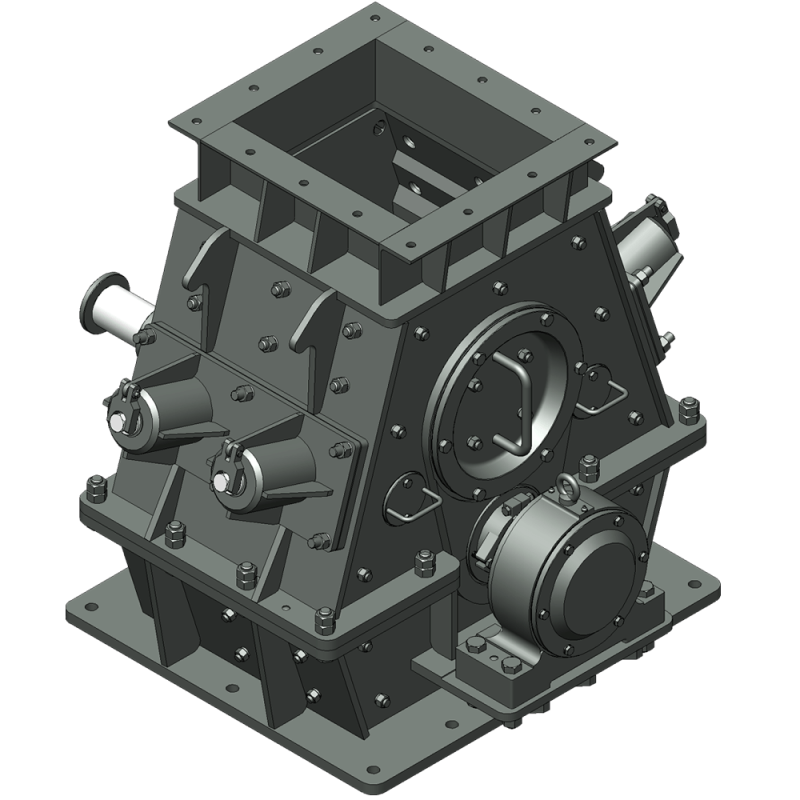

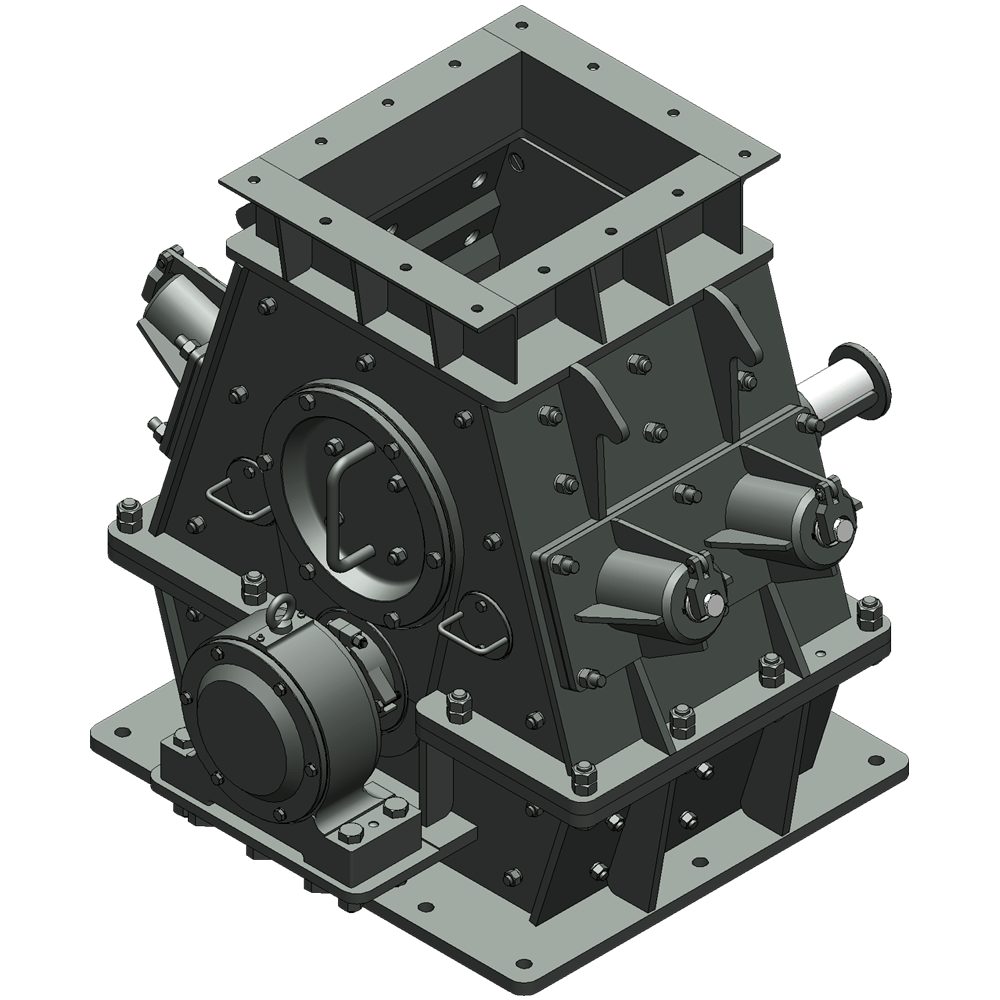

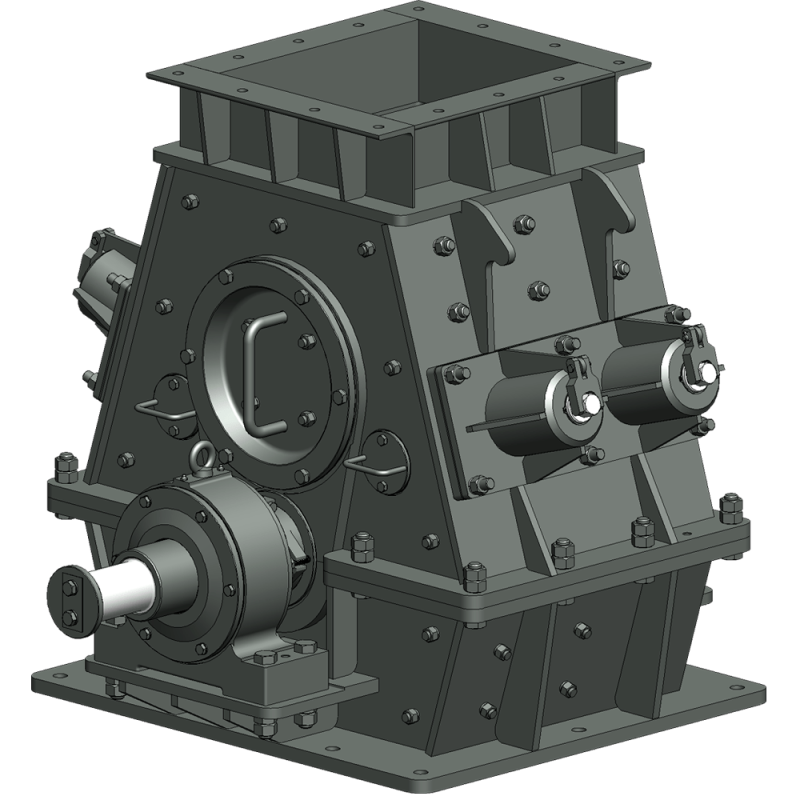

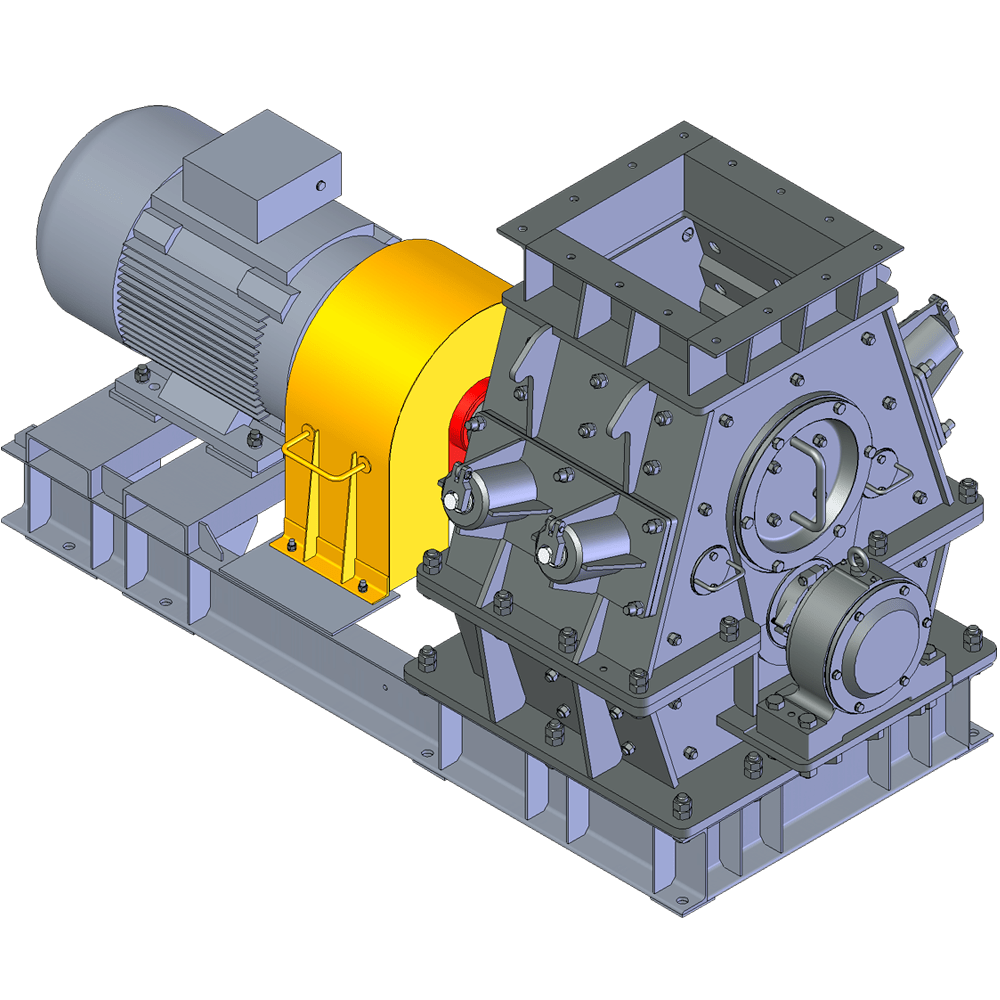

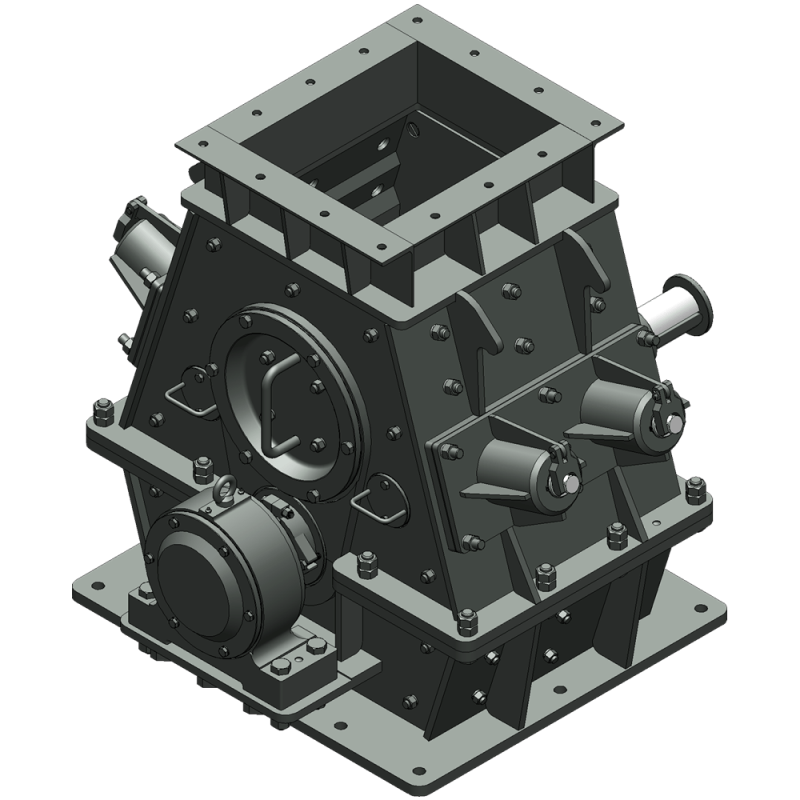

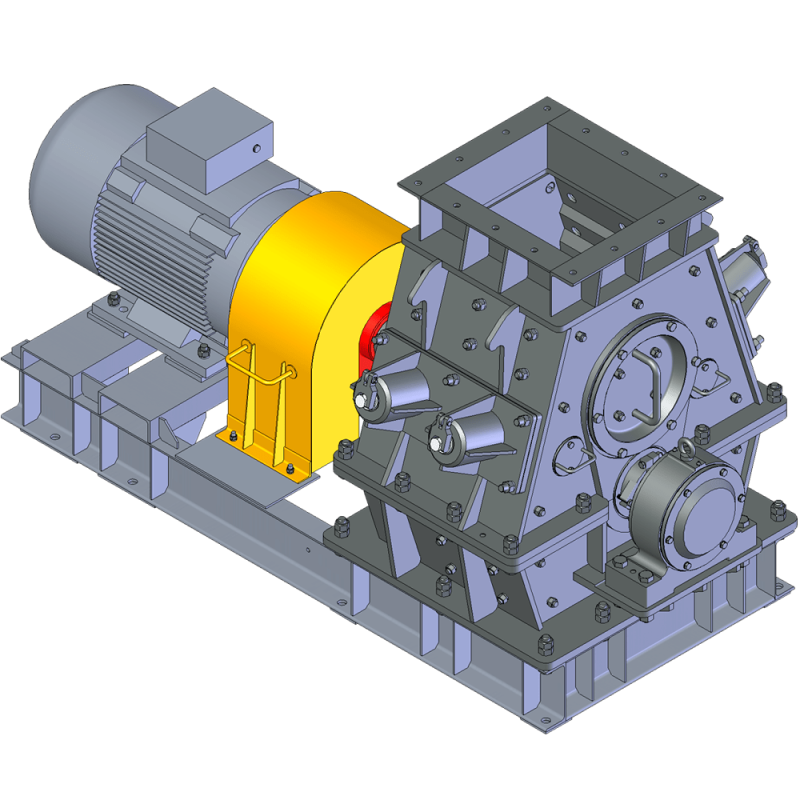

3D изображение роторной молотковой дробилки ДРП-2М производства ДОНМАШГРУП

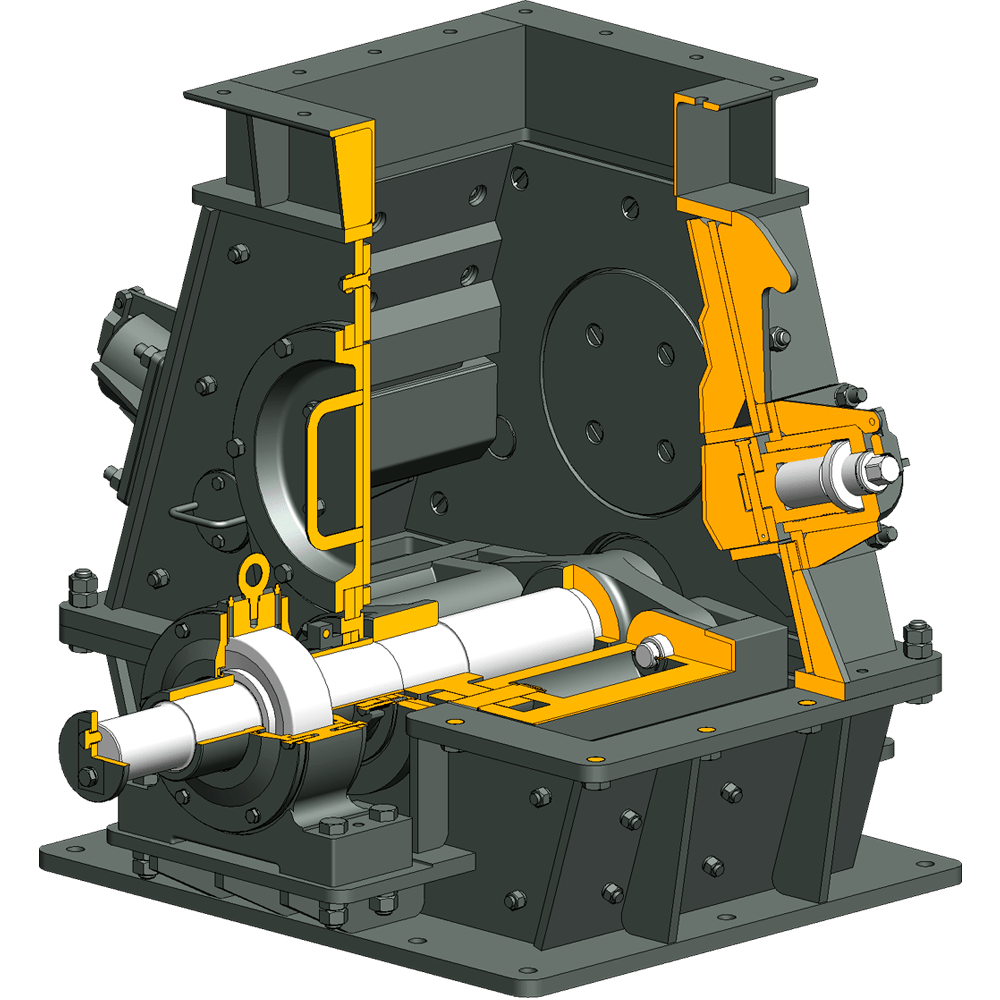

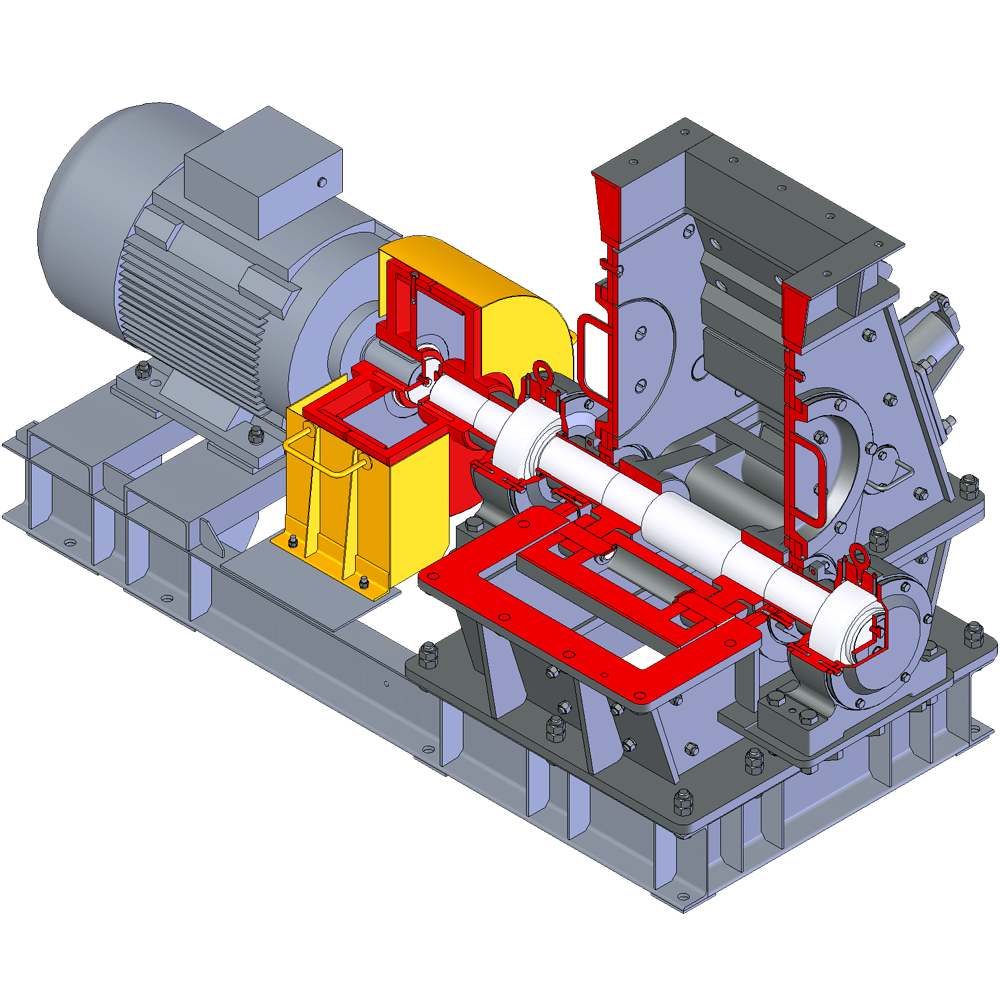

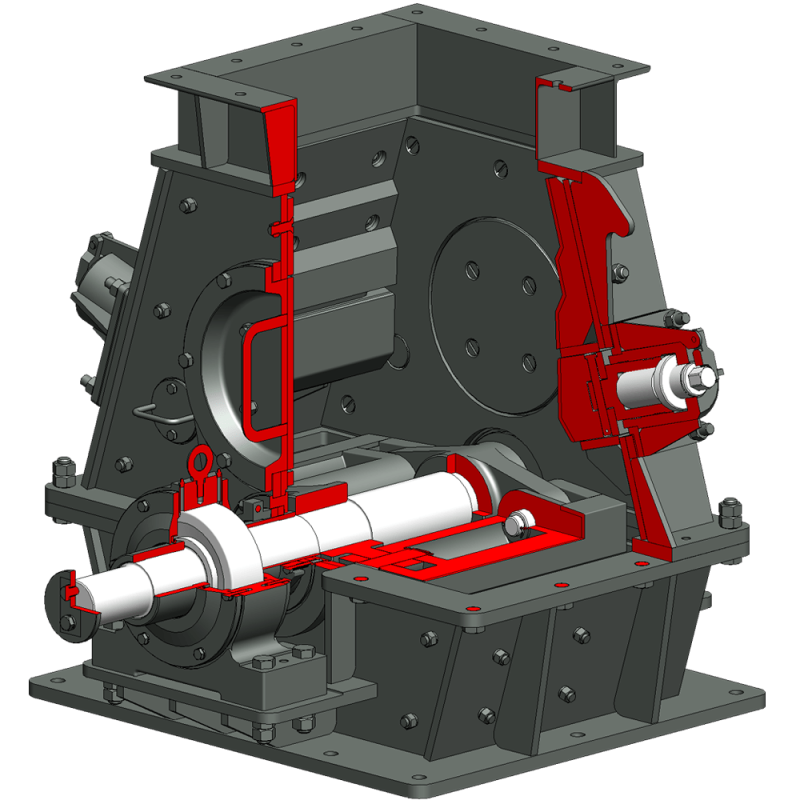

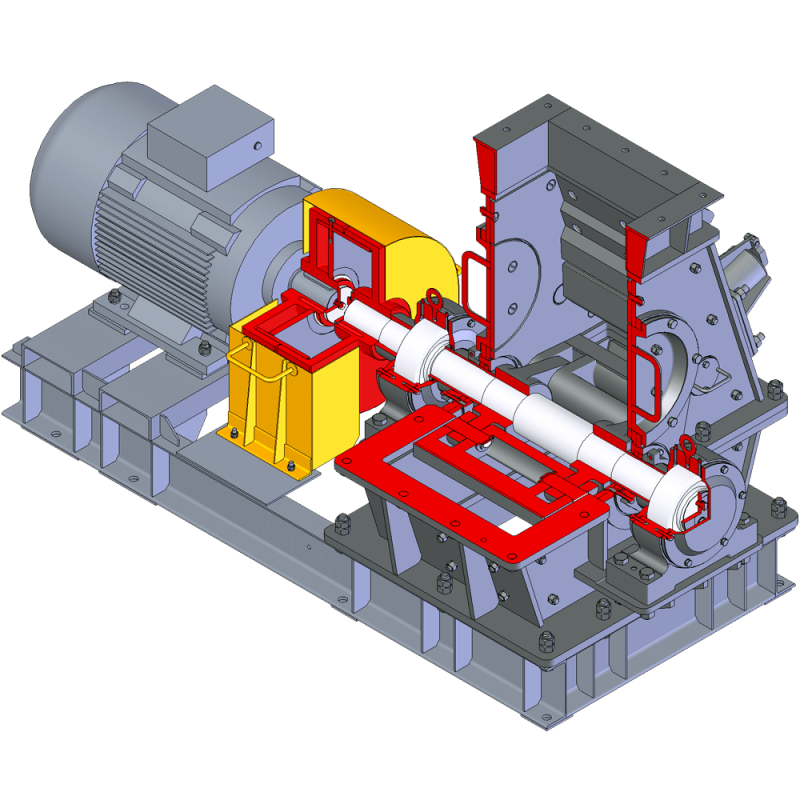

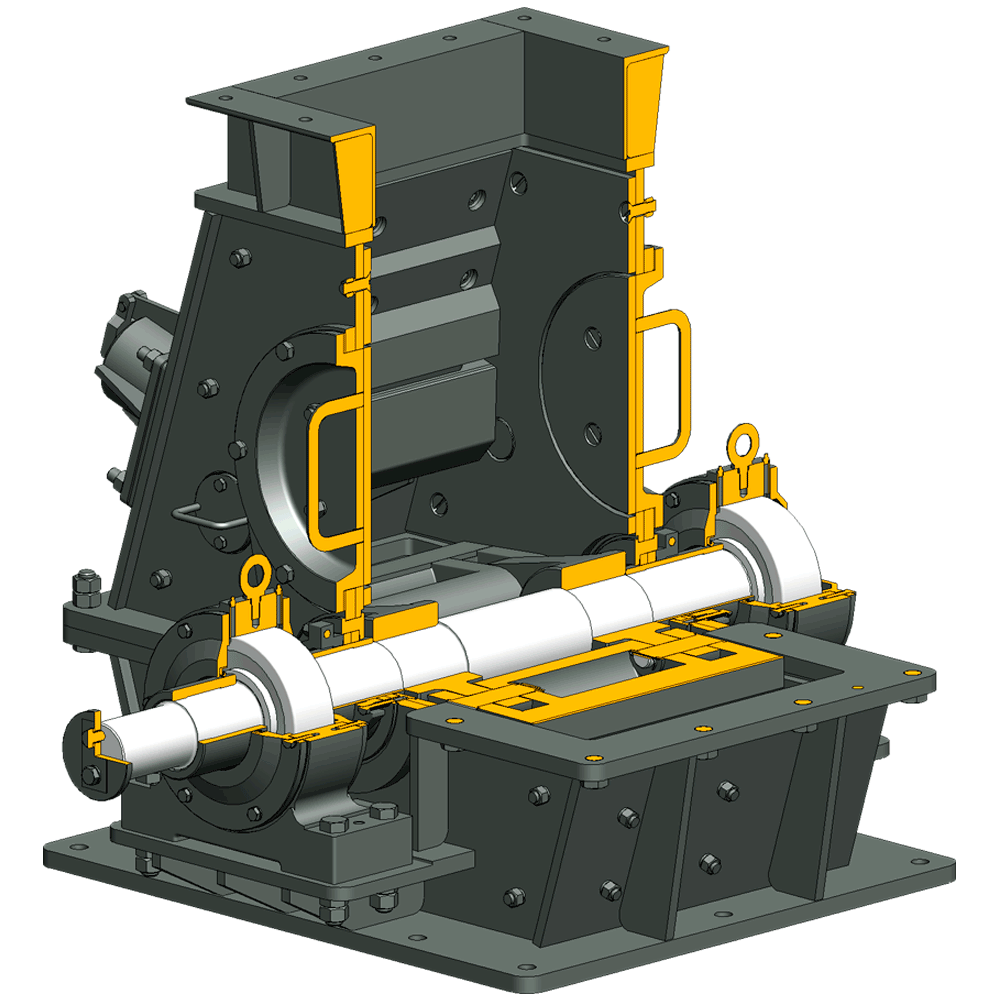

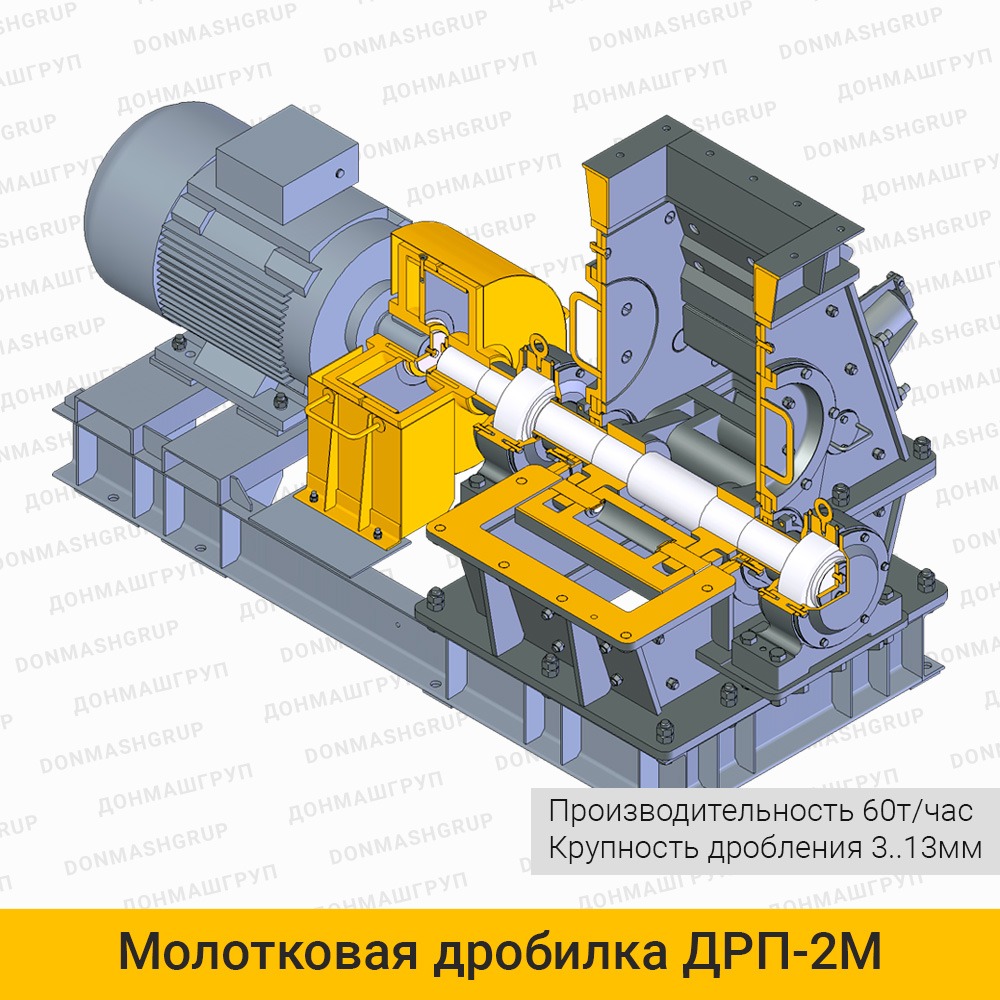

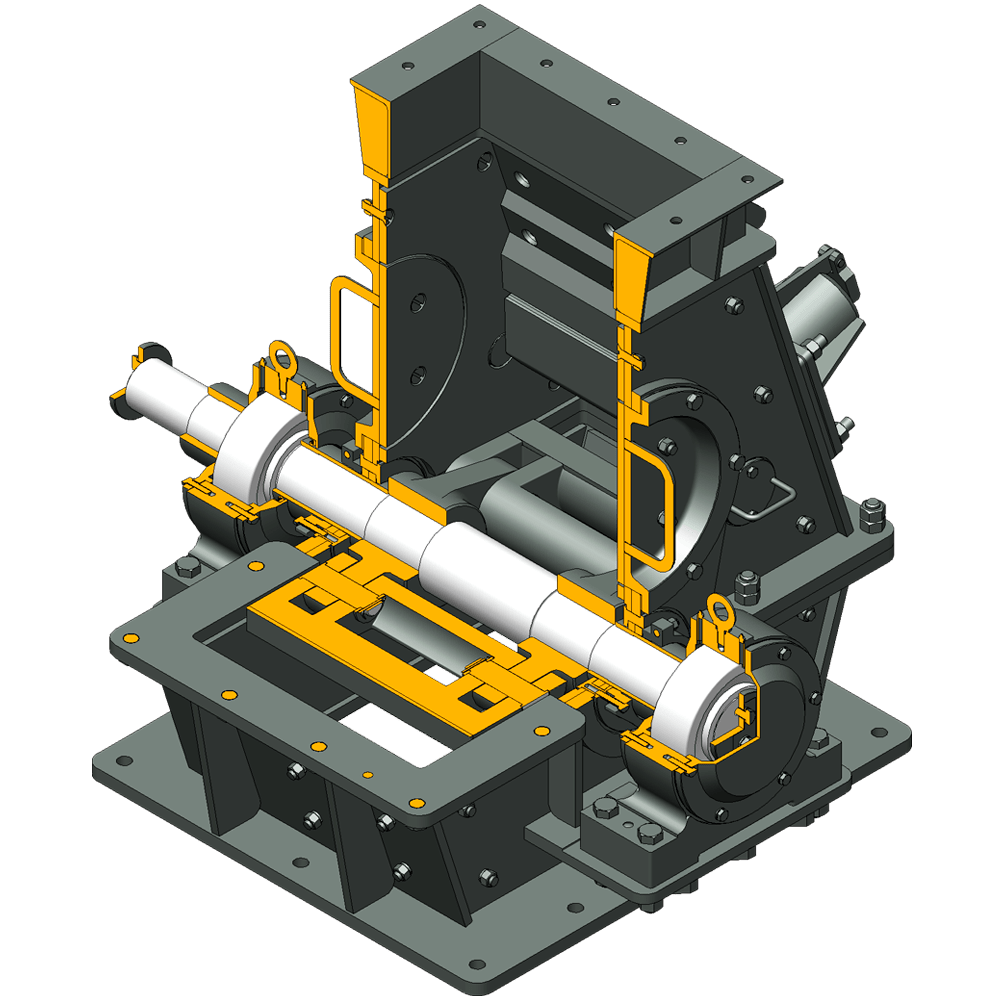

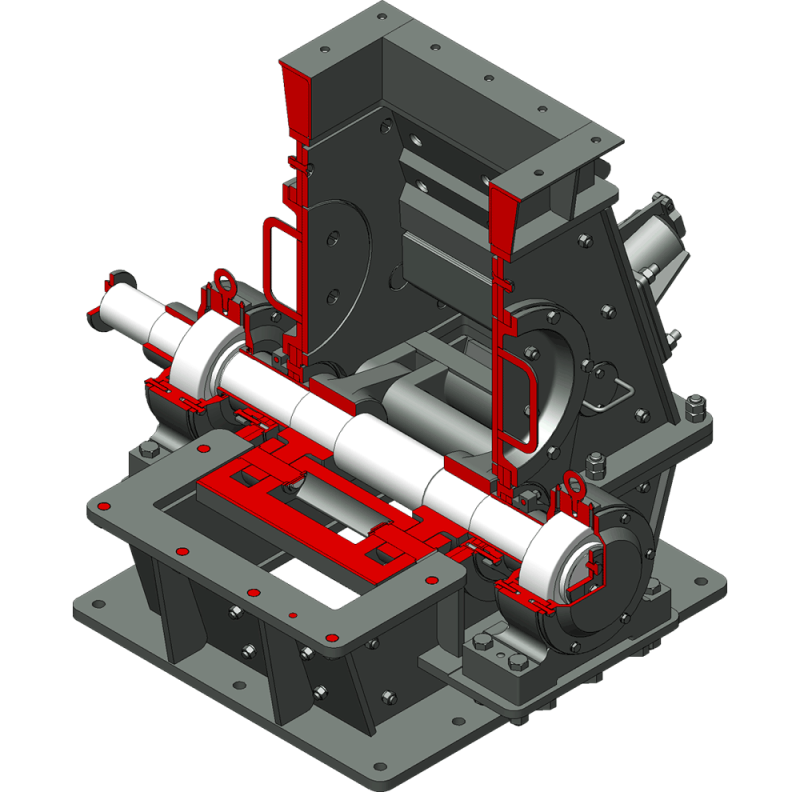

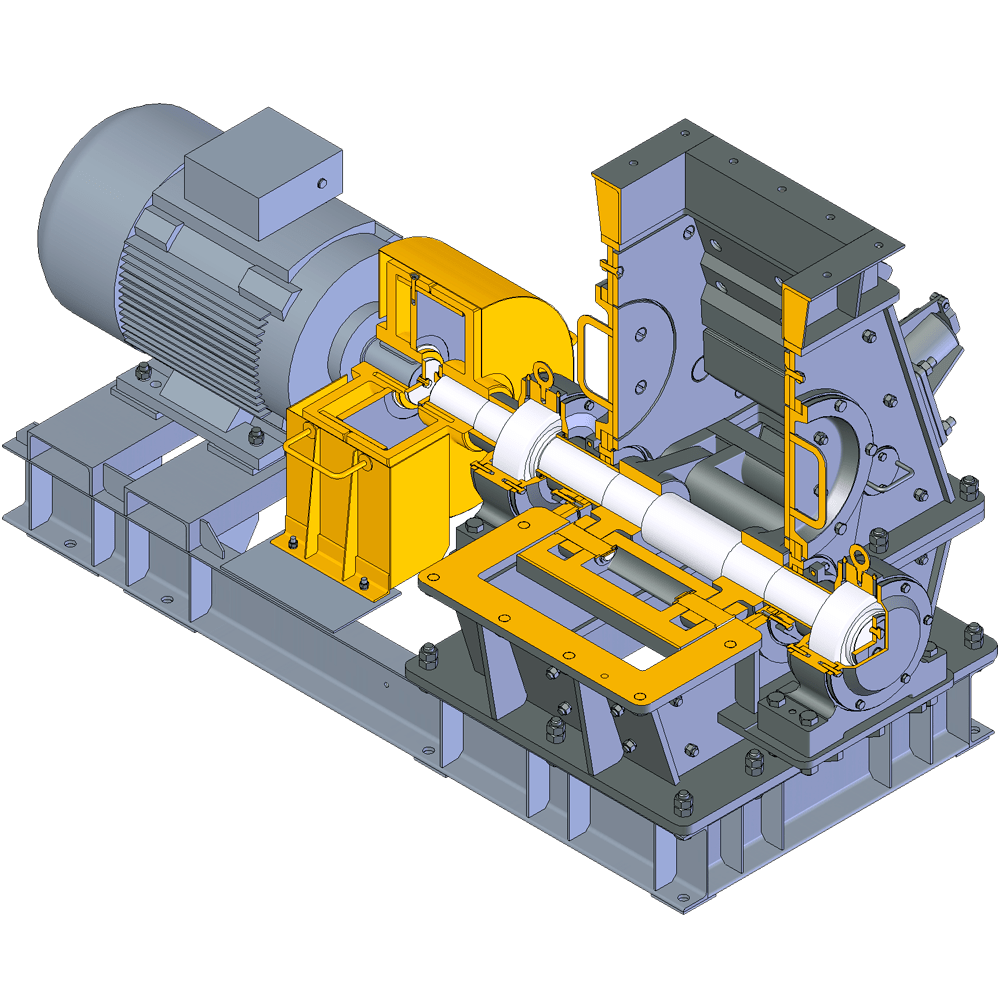

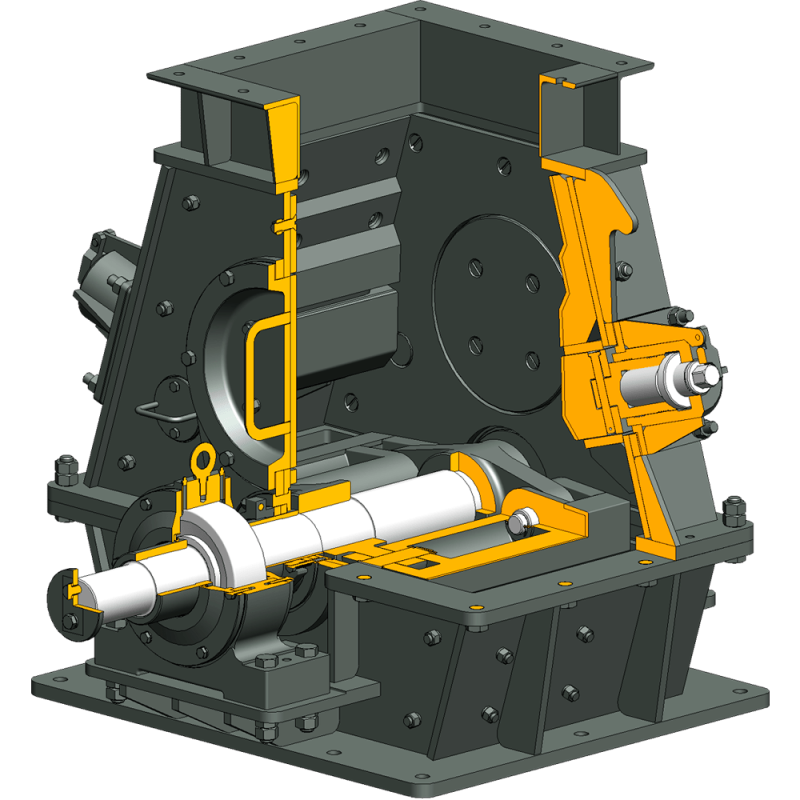

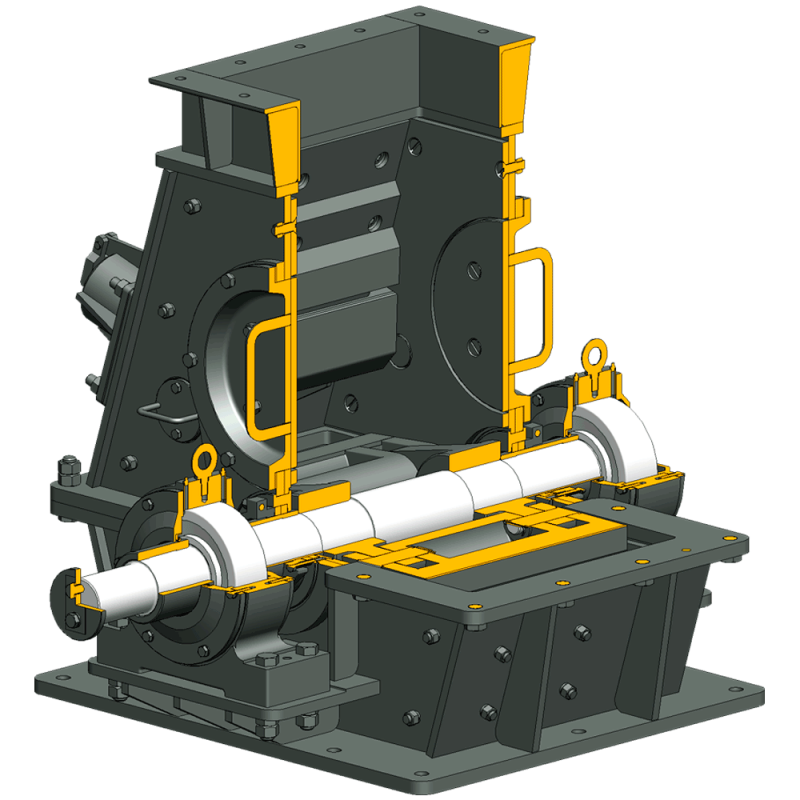

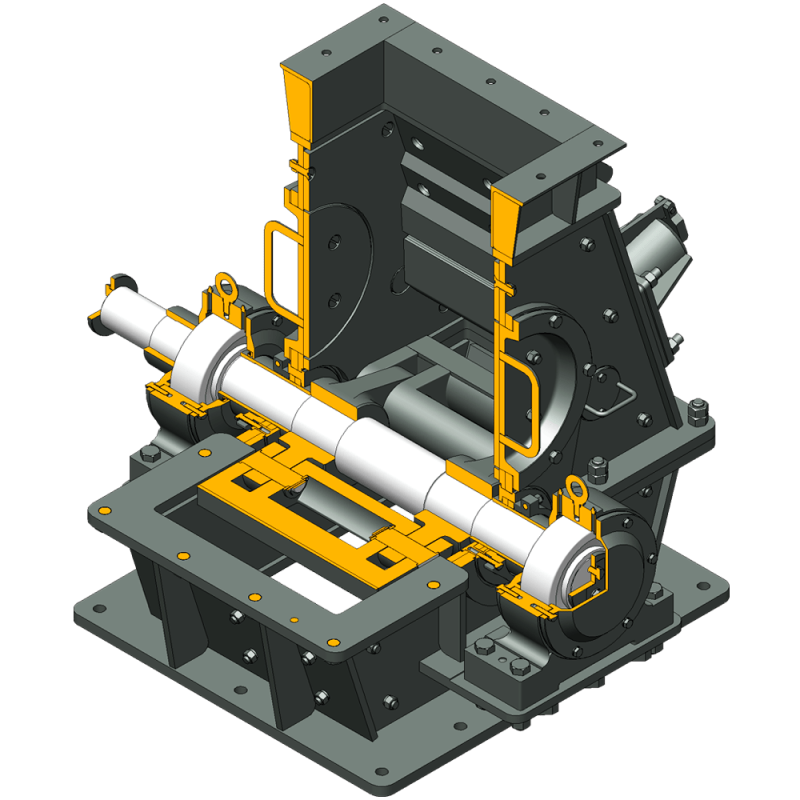

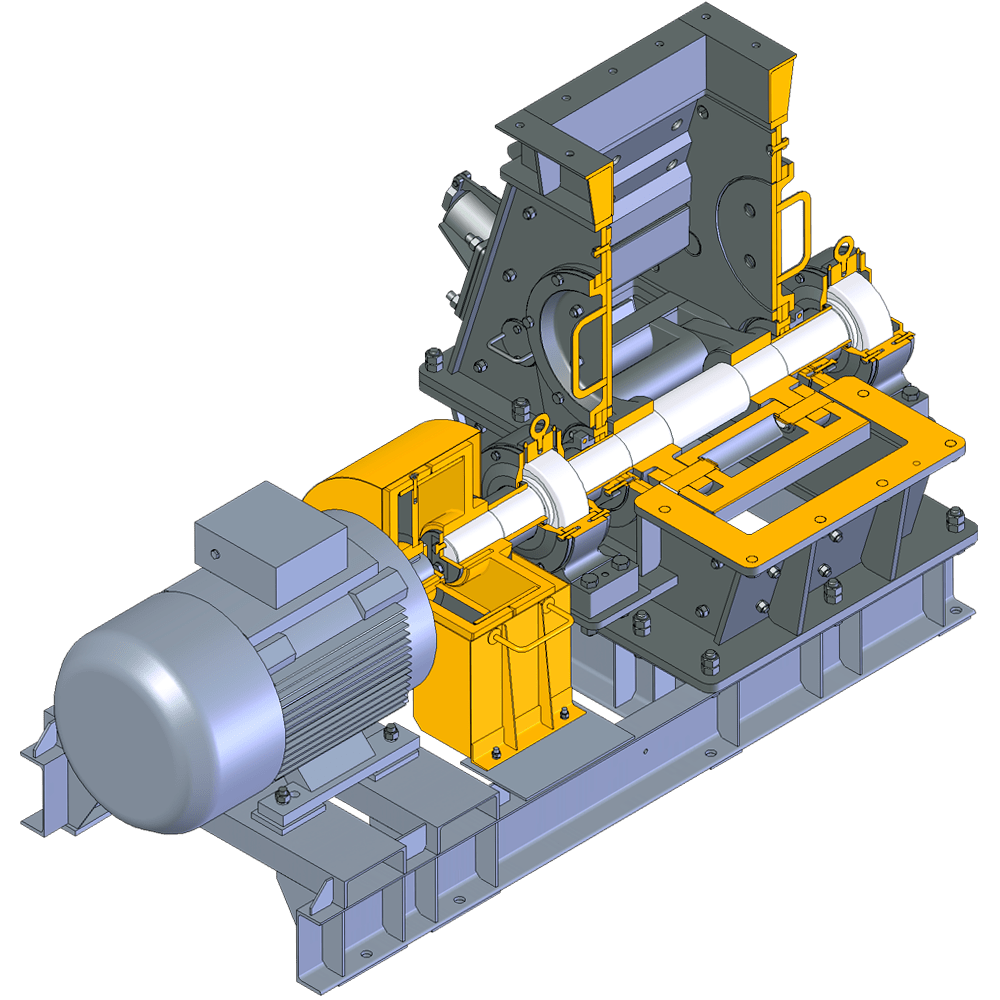

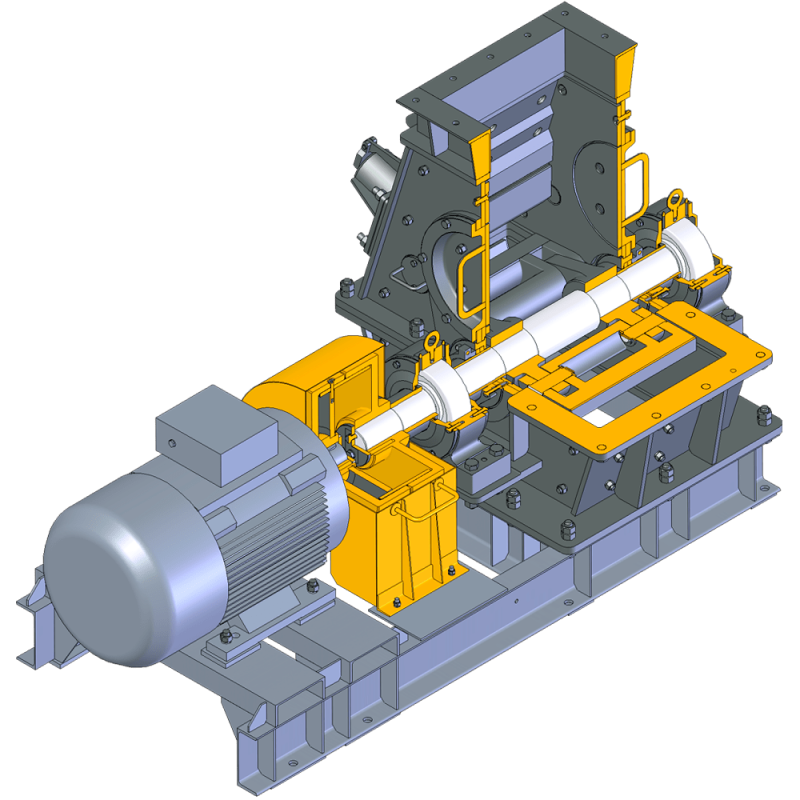

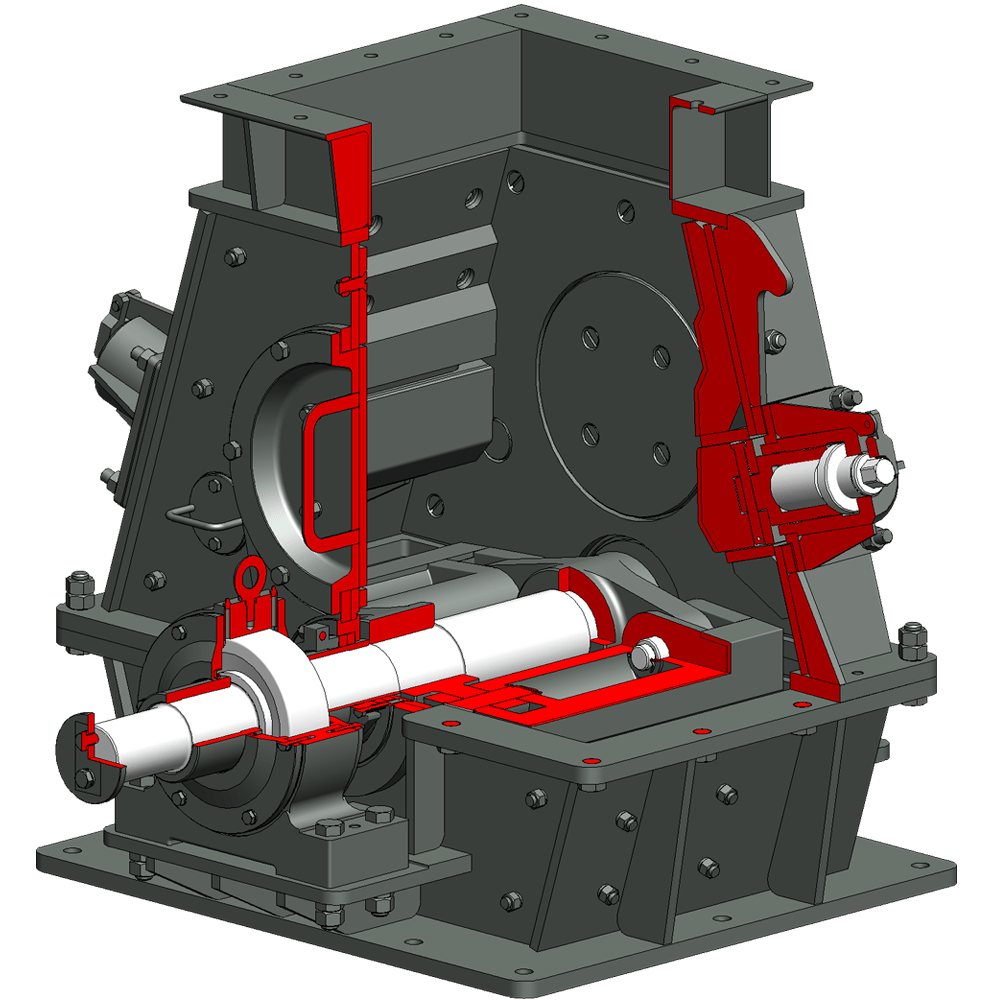

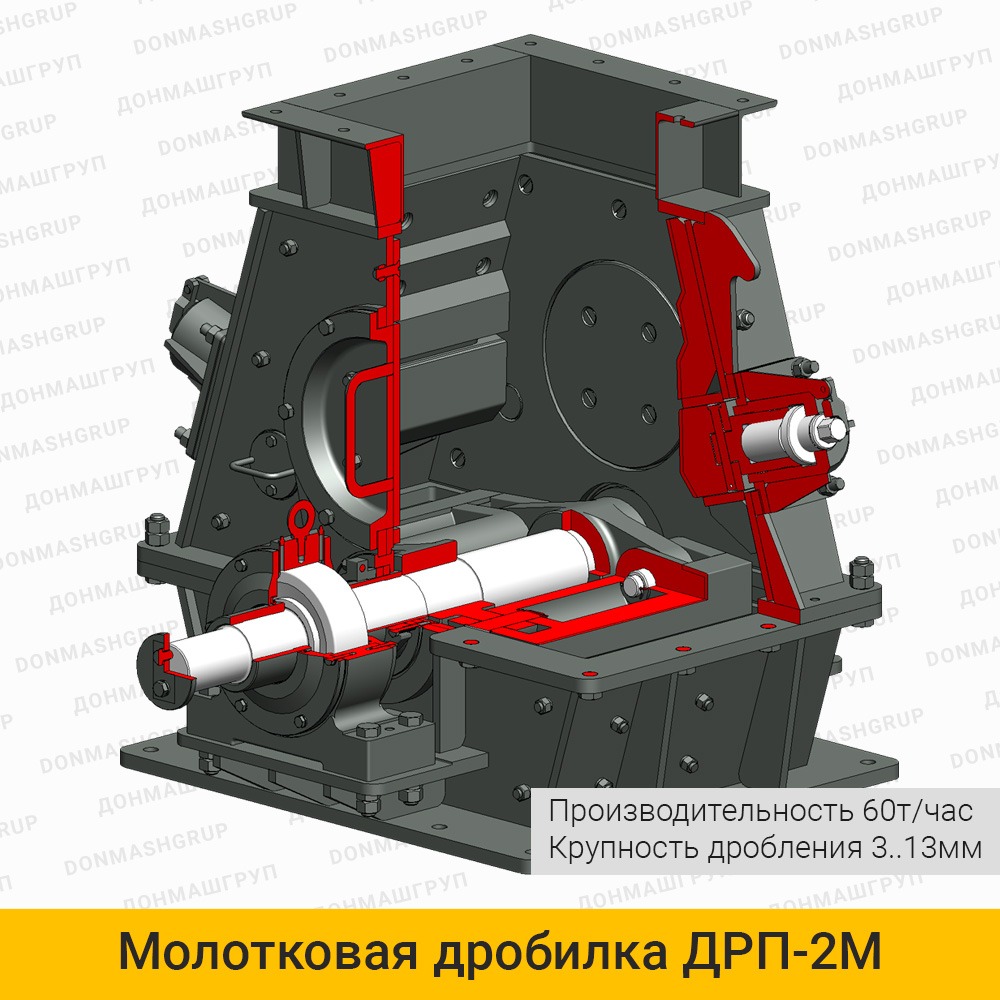

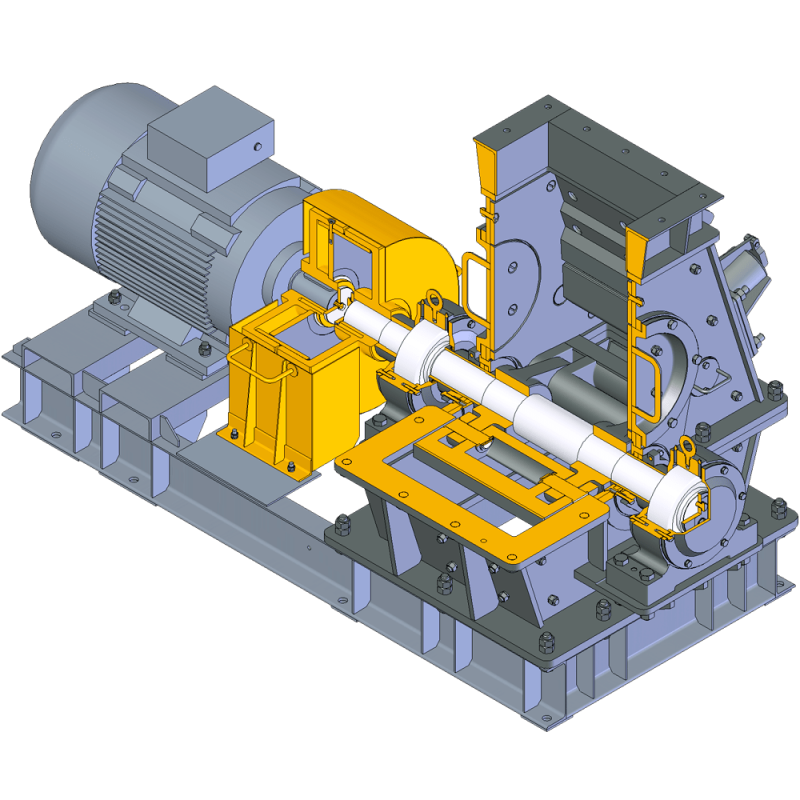

Изображение в разрезе (3D модель) роторной молотковой дробилки ДРП-2М производства ДОНМАШГРУПП

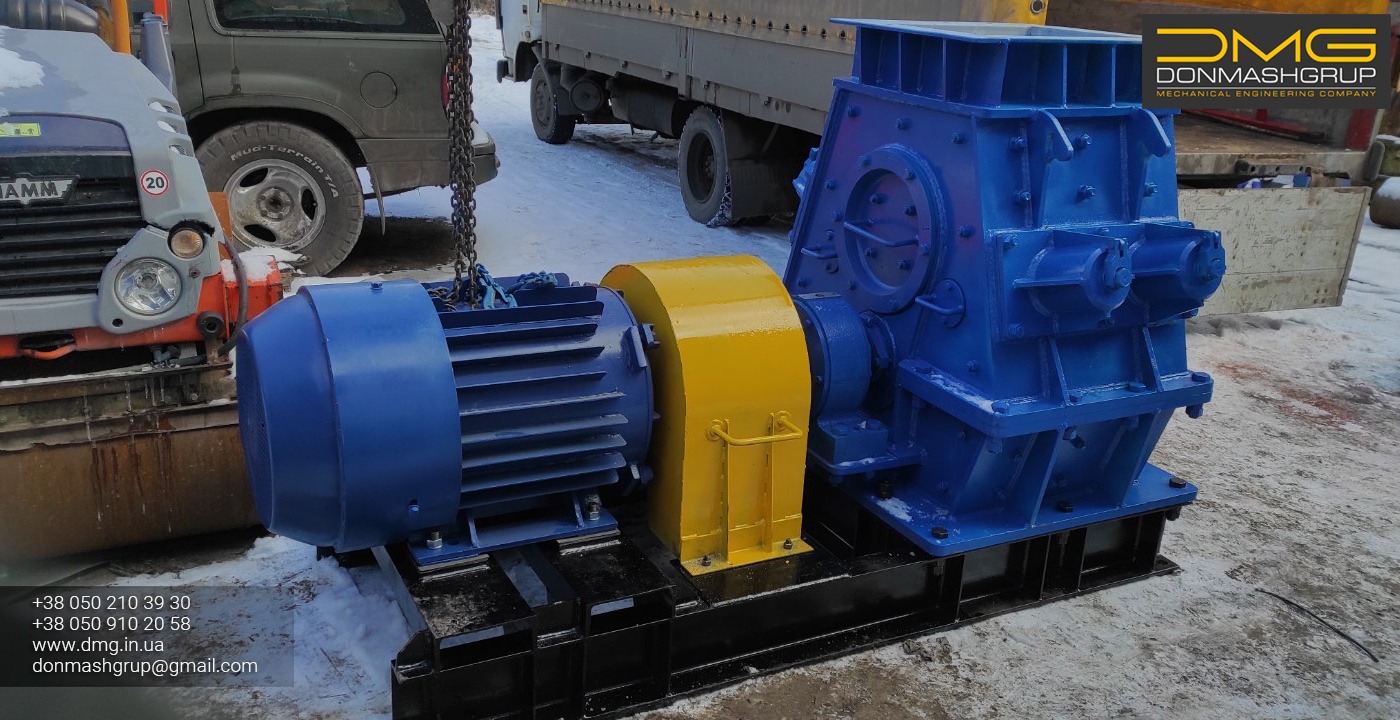

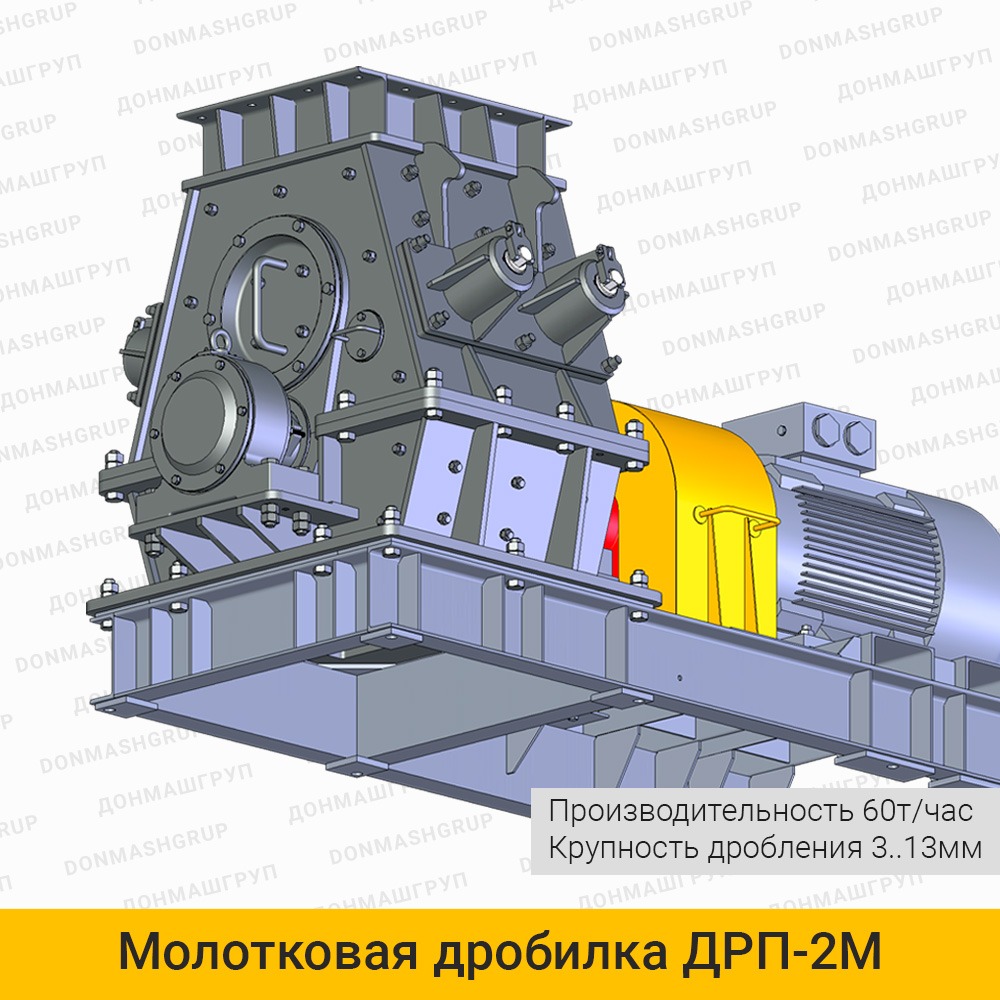

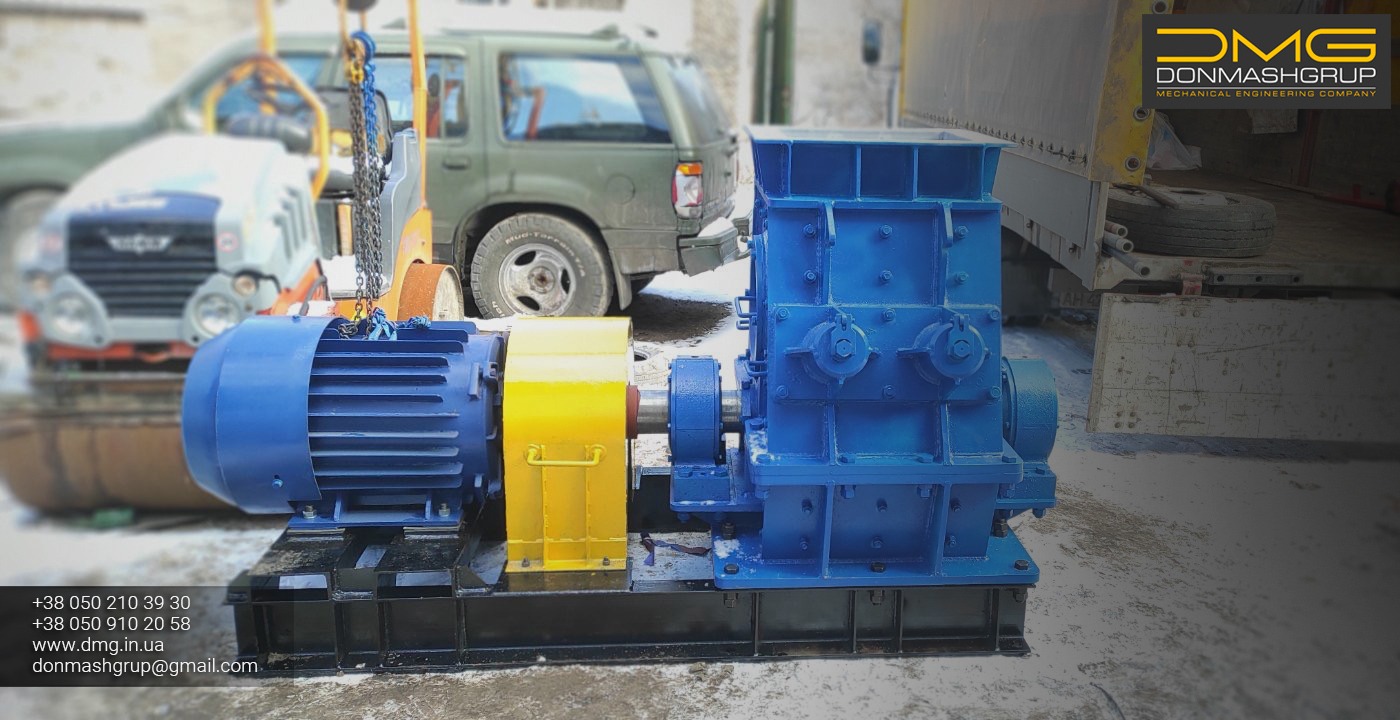

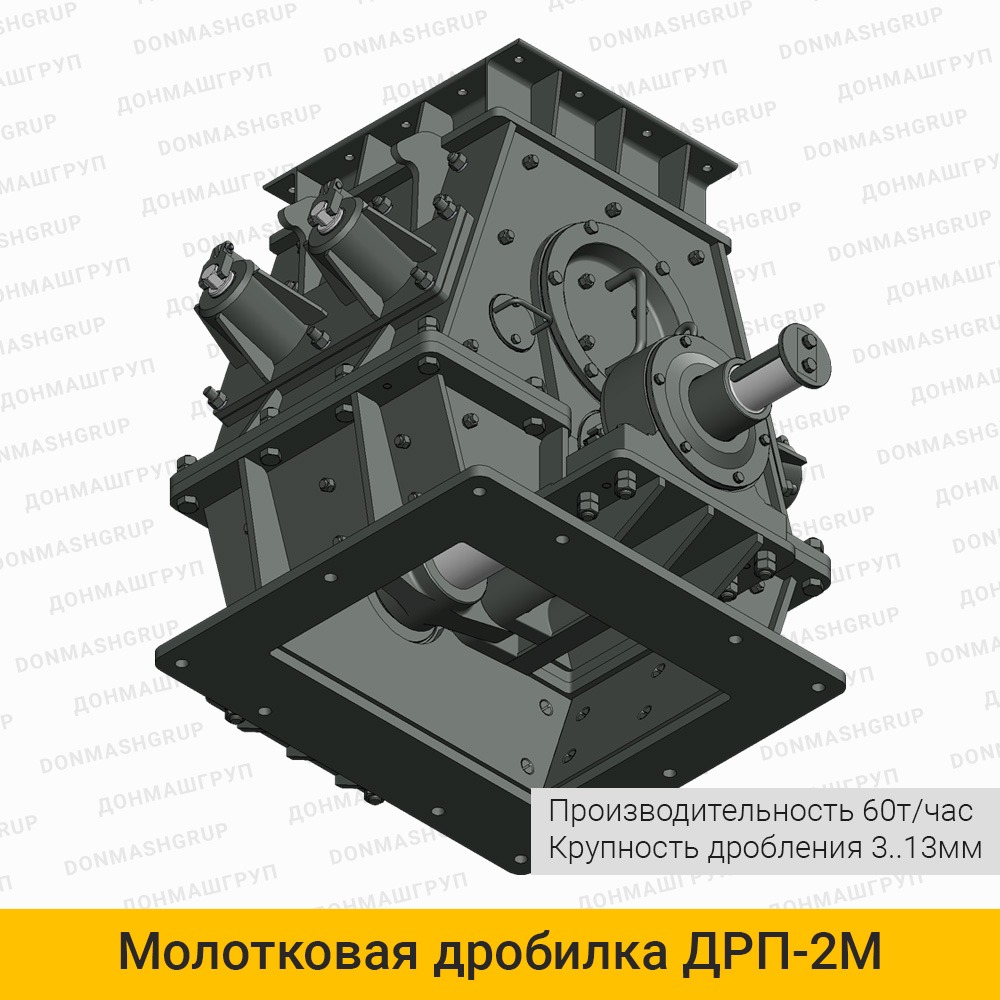

Дробилка молотковая ДРП-2М

• производительность — 60т/час
• крупность дробления от 3 до 13мм
• электродвигатель — 55кВт

Категория: Дробилки и проборазделочные машины, Дробление, классификация и обезвоживание Метка: Дробилки, Проборазделка и пробоподготовка

ДРОБИЛКА РОТОРНАЯ МОЛОТКОВАЯ ДРП-2М

Разработана специально для переработки угольного промпродукта с целью повышения глубины переработки угля и эффективности работы обогатительной фабрики

Назначение и область применения молотковой дробилки ДРП-2М

Дробилка молотковая реверсивная однороторная ДРП-2М применяется преимущественно на фабриках по обогащению каменного угля для дробления угольного промпродукта* (смесь сростков угольных и породных компонентов) или другого материала, похожего по своим физическим свойствам:

крупность загрузочного материала — до 300мм
влажность загрузочного материала – не более 25%
крупность дробления материала — от 3 до 13мм

*Промпродукт – промежуточный продукт обогащения полезных ископаемых, не являющийся кондиционным концентратом или отвальным отходом, представляет из себя смесь сростков угольных и породных компонентов. По показателям плотности, минеральному и химическому составу промпродукт занимает среднее значение между концентратом и отходом. Промежуточные продукты не являются конечными продуктами обогащения и подвергаются дальнейшей переработке механическими или химическими способами

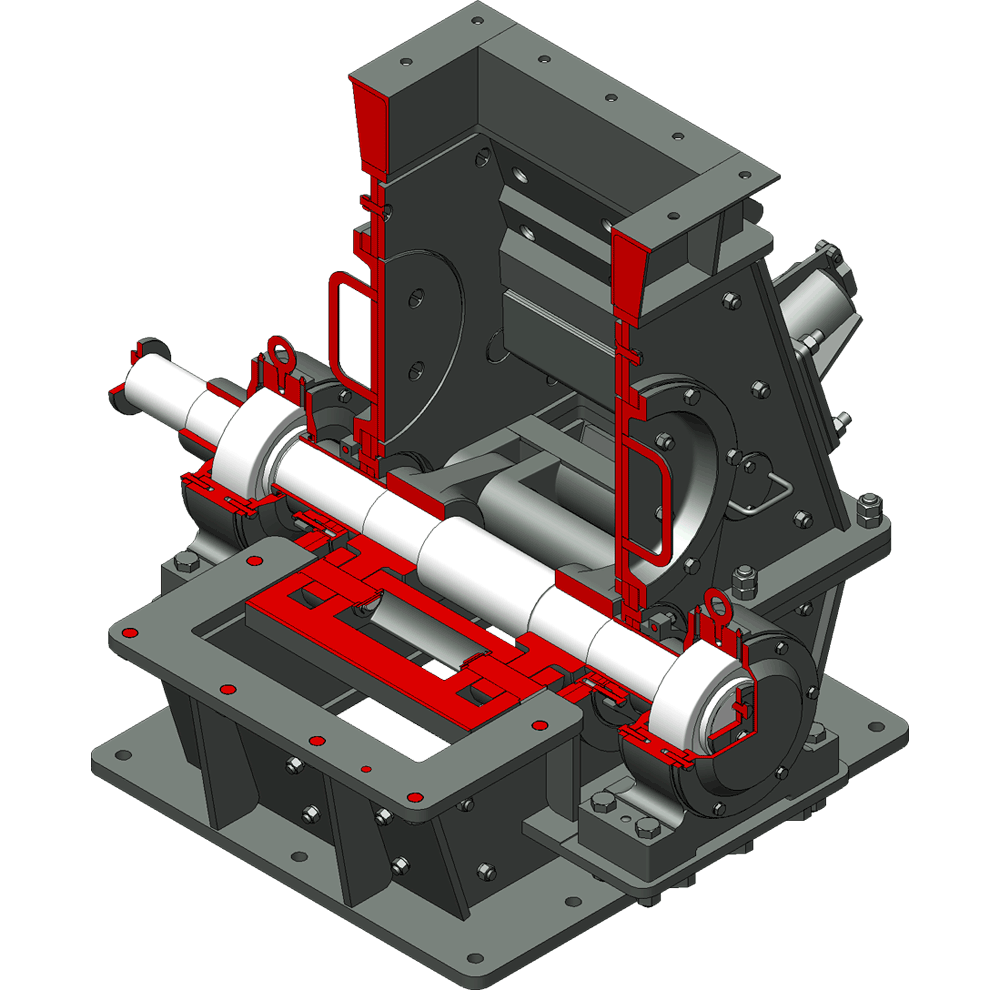

Устройство и принцип действия роторной молотковой дробилки ДРП-2М

Молотковая реверсивная однороторная дробилка ДРП-2М состоит из сварного разъемного корпуса с отбойными и футеровочными плитами, и ротора, являющегося горизонтальным валом (с подшиниками№3622), с насаженными на него корпусами молотков, к которым шарнирно подвешены молотки.
Футеровочные плиты (бронеплиты) дробилки ДРП-2М выполняются литыми из стали 35Л с наплавкой твердым сплавом на рабочих поверхностях.
Молотки дробилки ДРП-2М изготовлены из стали 35Л с наплавкой твердым сплавом на рабочих поверхностях. Молотки выполнены уравновешенными на удар, то есть рассчитаны таким образом, что удар кусков материала о молоток не сопровождается возникновением действующих на оси реактивных сил, корпуса молотков, вал и подшипники дробилки. В результате этого продлевается срок службы молотков и других деталей дробилки ДРП-2М.
Для регулировки необходимого зазора между молотками и отбойными плитами дробилки ДРП-2М последние выполнены подвижными.

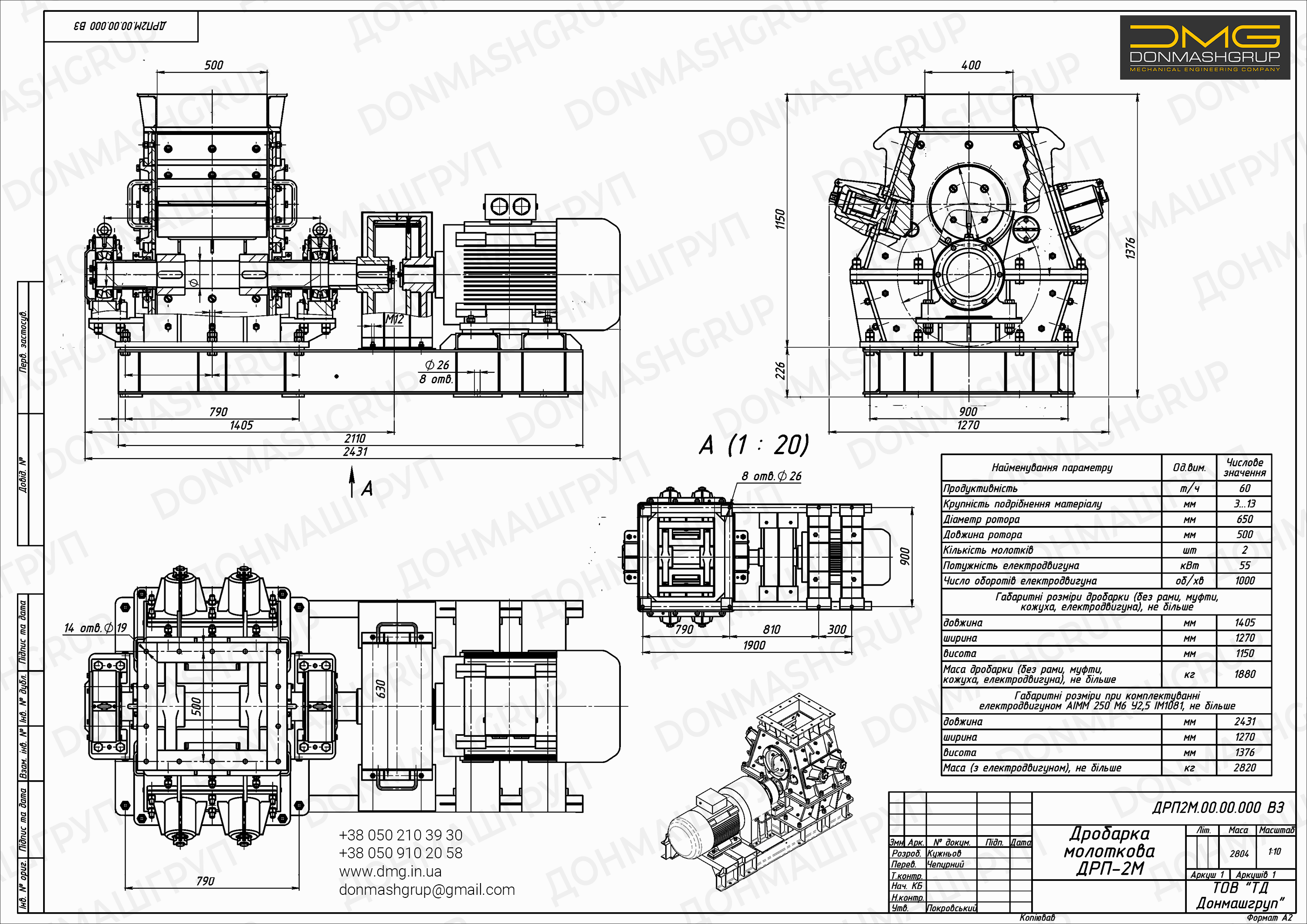

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОЛОТКОВОЙ ДРОБИЛКИ ДРП-2М

Производительность, т/час	60
Крупность загрузочного материала, мм, не более	300
Влажность загрузочного материала, %, не более	25
Крупность дробления материала, мм	3…13
Диаметр ротора, мм	650
Длина ротора, мм	500
Количество молотков, шт	2
Мощность электродвигателя, кВт	55
Число вращения электродвигателя (номинальное), об/мин	1000

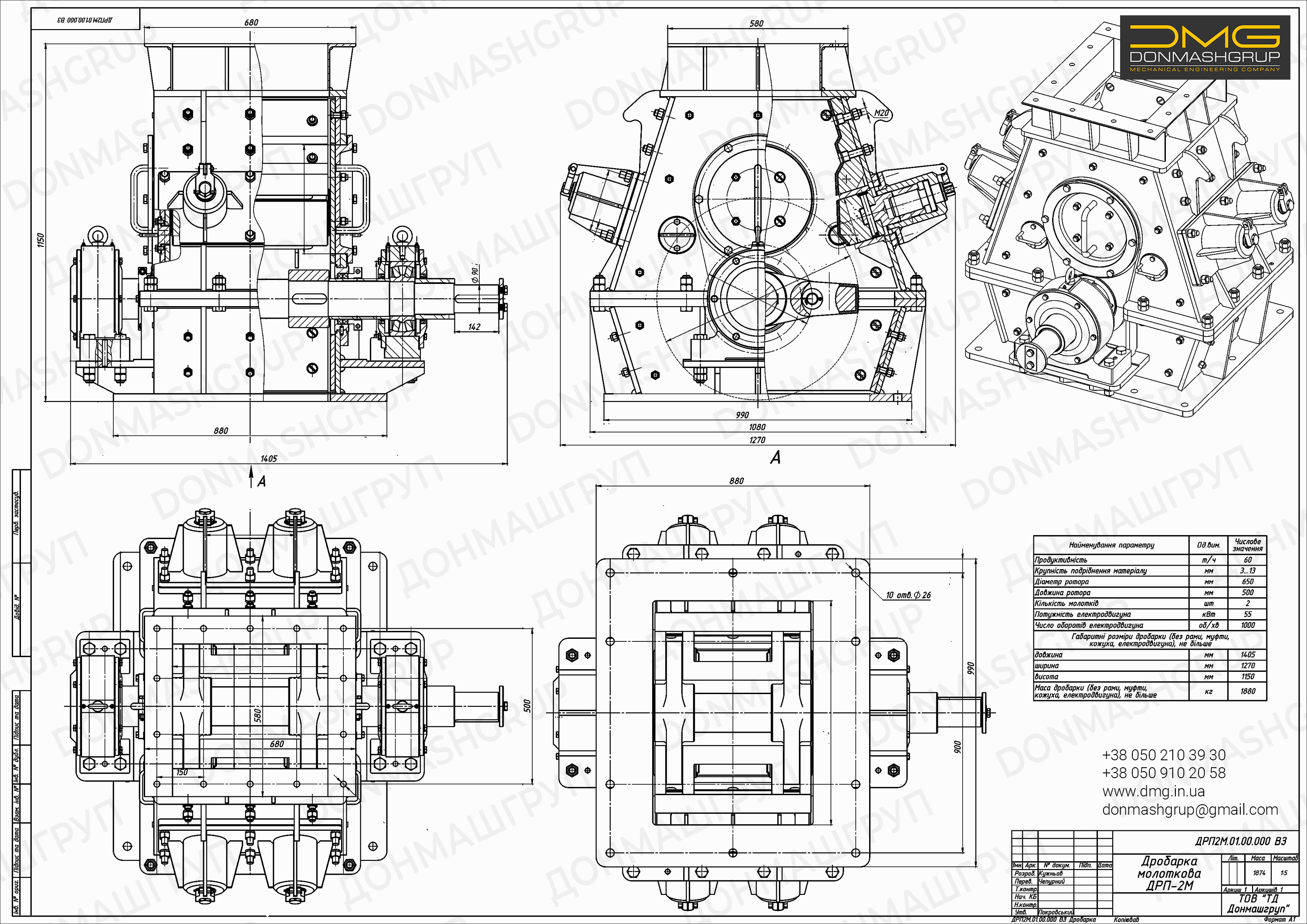

Габаритные размеры без электродвигателя, рамы, муфты и кожуха, мм, (длина-высота-ширина)	1405-1150-1270
Масса (без электродвигателя, рамы, муфты и кожуха), кг	1880
Габаритные размеры в агрегатированном состоянии с электродвигателем АИММ 250 М6У2,5, рамой, муфтой и кожухом), мм (длина-высота-ширина)	2431-1376-1270
Масса в агрегатированном состоянии с электродвигателем АИММ 250 М6У2,5 (IМ-1081), рамой, муфтой и защитным кожухом, кг	2820
