Лента (цепь) ковшовая В-650 обезвоживающего элеватора ЭО6
• ширина ковша -650 мм
• вместимость ковша — 45л
• шаг ковшей — 400/800мм
ЛЕНТА КОВШОВАЯ В-650
ЭЛЕВАТОРА ОБЕЗВОЖИВАЮЩЕГО ЭО-6
Огромный опыт работы и надлежащая обратная связь с нашими заказчиками, применение оптимальных материалов и термообработка всех трущихся элементов цепи, позволили конструкторам ДОНМАШГРУПП построить ковшовые ленты обезвоживающих элеваторов ЭО с повышенным ресурсом эксплуатации.
Назначение и область применения элеватора ковшового ЭО6С (ЭО6)
Элеватор ковшовый обезвоживающий ЭО6С (ЭО6) является транспортным устройством непрерывного действия, установленном под углом 65°, с попутным обезвоживанием различных продуктов обогащения.
Основным бесконечным тяговым органом элеватора ЭО6 является замкнутая ковшовая лента (цепь) В-650 с прикрепленными к ней ковшами, в которых имеются отверстия для обезвоживания транспортируемого материала.
Элеваторы ковшовые обезвоживающие ЭО-6 применяется на обогатительных фабриках и коксохимических производствах для выдачи конечных и промежуточных продуктов при мокрых процессах обогащения.
Наибольшее распространение элеваторы ЭО6С (ЭО6), обезвоживающие получили на углеобогатительных фабриках с применением отсадочных машин и моечных желобов, где они являются частью технологической цепи аппаратов, выполняющих функции предварительного обезвоживания продуктов обогащения.

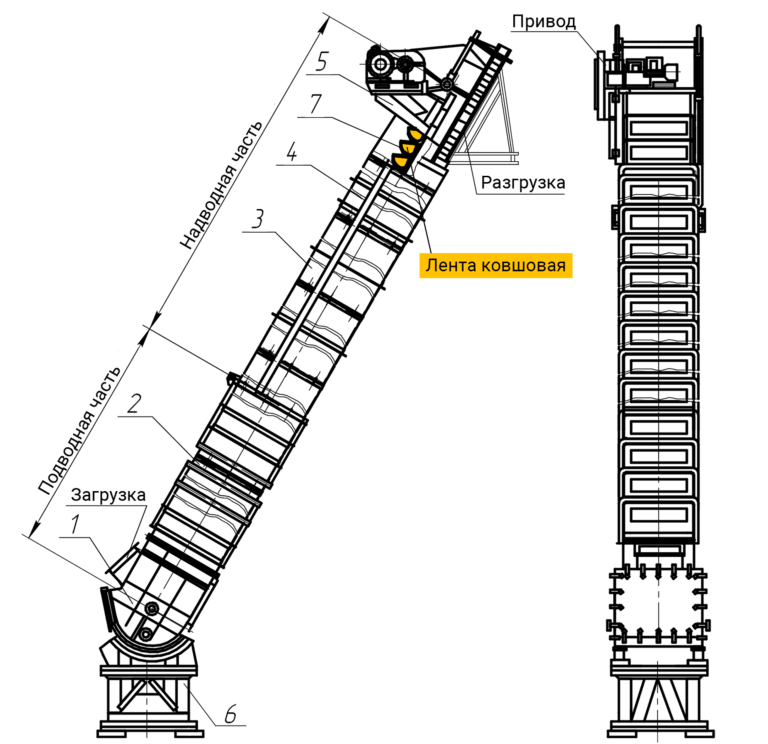

1-Секция нижняя (с обводными роликами), 2-Секция закрытая (подводная полость элеватора, 3-Секция открытая (надводная), 4-Секция открытая с ловителем, 5-Головка приводная (левая или правая), 6-Рама опорная, 7-Лента ковшовая (сосредоточенная или рассредоточенная)
Компанией ДОНМАШГРУП изготавливаются ковшовые ленты (цепи) В-650 для двух типов обезвоживающих элеваторов:

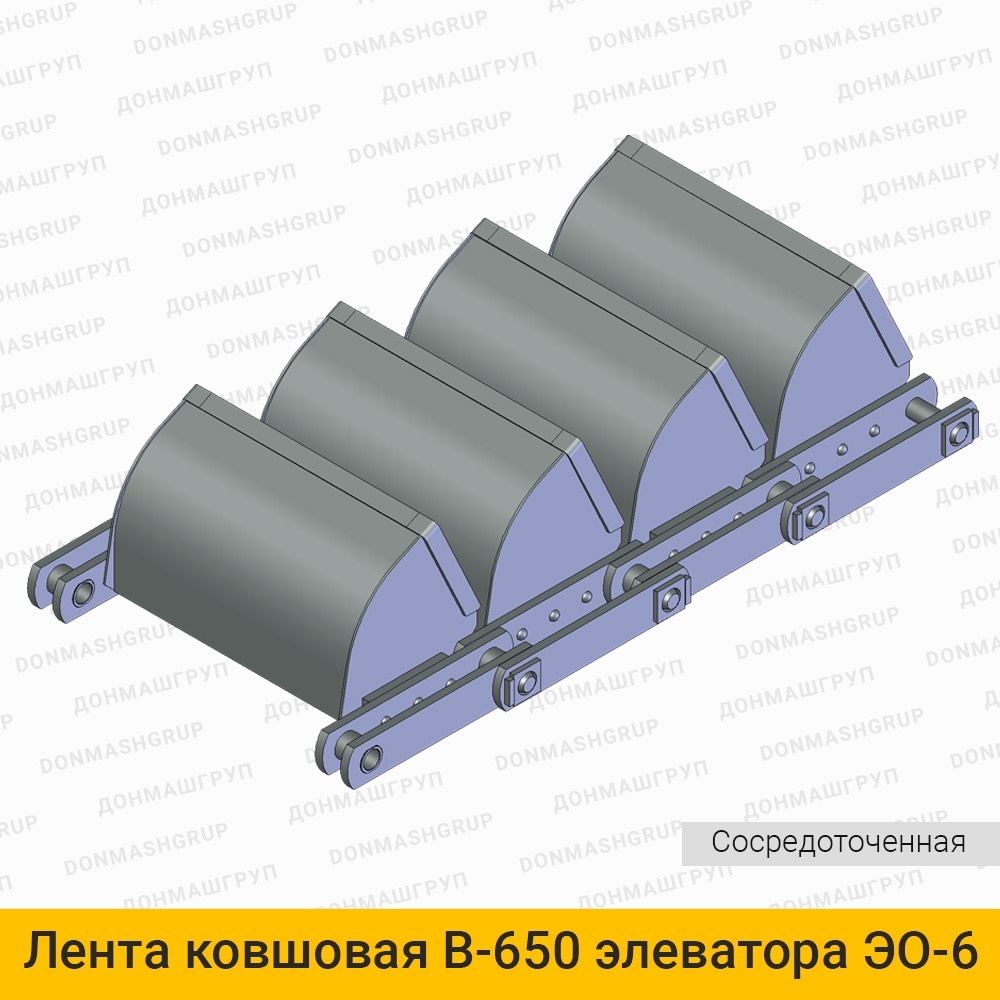

Элеватор ЭО6С — с сосредоточенным расположением ковшей на каждом шаге цепи.
Элеватор ЭО6 – с рассредоточенным расположением ковшей через шаг цепи
Устройство и особенности конструкции ленты ковшовой в-650 элеватора ЭО6С (ЭО6)
В ковшовых лентах обезвоживающих элеваторов ЭО6 производства ДОНМАШГРУПП применены специальные втулочные цепи повышенной надежности и долговечности. Данные цепи являются тяговым органом ковшей, которые прикреплены к боковым граням внутренних пластин цепи. Все цепи элеватора ЭО6 соответствуют требованиям ГОСТ 588-81 «Цепи тяговые пластинчатые», а по многим параметрам и превосходят данные требования.
В ковшовых лентах (цепях) элеваторов ЭО6С нами применяются конструкции цепей различных типов и исполнений.
Типы используемых цепей:
- втулочные (основной тип цепей);
- катковые с гладкими катками с подшипниками скольжения.
Исполнения используемых цепей:
- неразборная цепь со сплошными валиками — основное исполнение (все концевые разъемные детали фиксируются электросваркой);
- разборная цепь со сплошными валиками (все разъемные детали фиксируются на болтовые соединения).
Все трущиеся поверхности элементов цепи ЭО6С (ЭО6) подвергнуты термической обработке:
- валики цепей ЭО6 изготавливаются из стали 40Х ГОСТ4543-71 с термической обработкой (улучшение для повышения прочностных свойств с поверхностной закалкой ТВЧ на глубину 2,0…2,5 мм с твердостью 50…55 HRC);
- втулки цепей ЭО6 изготавливаются из стали 20Х ГОСТ4543-71 с термической обработкой (цементирование на глубину 1,2…1,6 мм с последующей закалкой на твердость 50…58 HRC);
- катки изготавливаются из стали 40Х ГОСТ4543-71 с термической обработкой (улучшение для повышения прочностных свойств с поверхностной закалкой на глубину 2,0…2,5 мм с твердостью 50…55 HRC);
- пластины изготавливается из стали 45 ГОСТ1050-88 с термической обработкой отверстий и трущихся граней (поверхностная закалка ТВЧ на глубину 2,0…3,0 мм с твердостью 50…55 HRC).

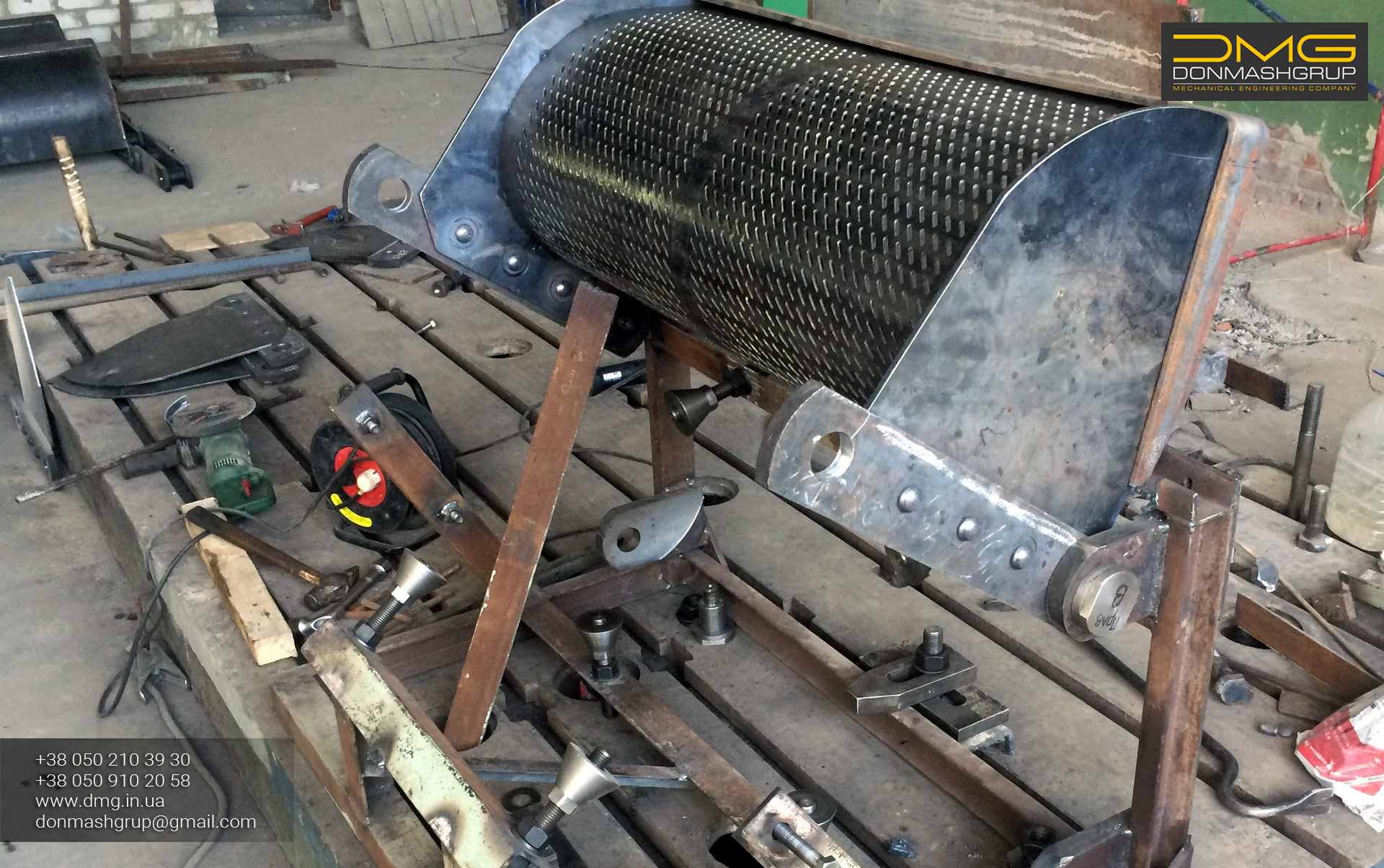

Днище ковшей ленты ковшовой ЭО6С (ЭО6) в стандартном исполнении изготавливается из листа 4 мм ст3 ГОСТ380-94 и перфорируется с размером пазовой ячейки 20х5 с шагом 20х20 мм. Боковины и отводной лист ковшей из листа 5 мм ст3 ГОСТ380-94.
Конструкция ковша усилена применением уголков и полосы. Ковши соединяются с внутренними пластинами каждой ветви цепи на заклепочные соединения, по 3 стальные заклепки ф16 мм на каждую боковину ковша (практика показывает, что это самое надежное крепление).
Возможность изготовления ленты элеватора по индивидуальным требованиям
Перед изготовлением ленты ковшовой ЭО6 мы можем учесть любые пожелания Заказчика, которые сделают работу ленты ЭО6 еще надежнее и существенно повысят ресурс ее эксплуатации. Либо напротив, с целью удешевления ковшовой ленты ЭО6, мы можем вместе с заказчиком подобрать применяемые материалы для достижения оптимального соотношения «цена-качество». Кроме того, возможно изменить некоторые стандартно применяемые конструктивные решения. Вот, например, возможные изменения с которыми уже сталкивалось наше предприятие:
- применение более толстого материала на днище ковша, боковинах, отводном листе;
- изменение размеров втулочно-пальцевых соединений;
- изменение требований по термическому упрочнению любой детали;
- изменение марки применяемого материала. Например, хорошие показатели ресурса показывает замена материала пластин со стали 45 на упрочненный износостойкий материал в состоянии поставки HARDOX. Данный материал также может использоваться на всех элементах ковша, включая перфорированное днище ковша;
- изменение размера и формы ячейки перфорации днища ковша;
- конструктивное изменения замка цепи, а также любые другие изменения, которые не ухудшают работоспособность ленты.

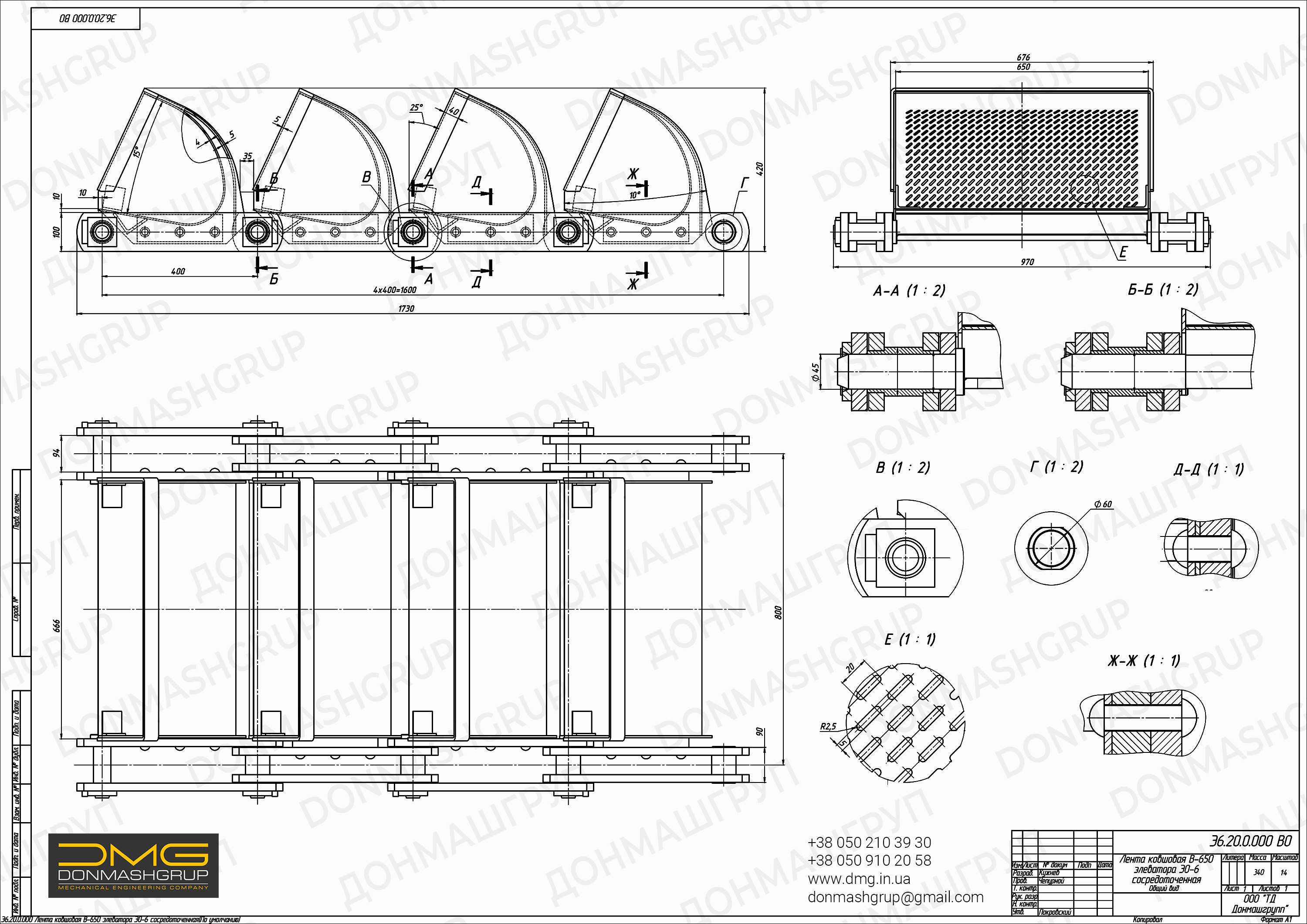

Чертеж ленты (цепи) ковшовой В-650 сосредоточенной элеватора обезвоживающего ЭО-6С

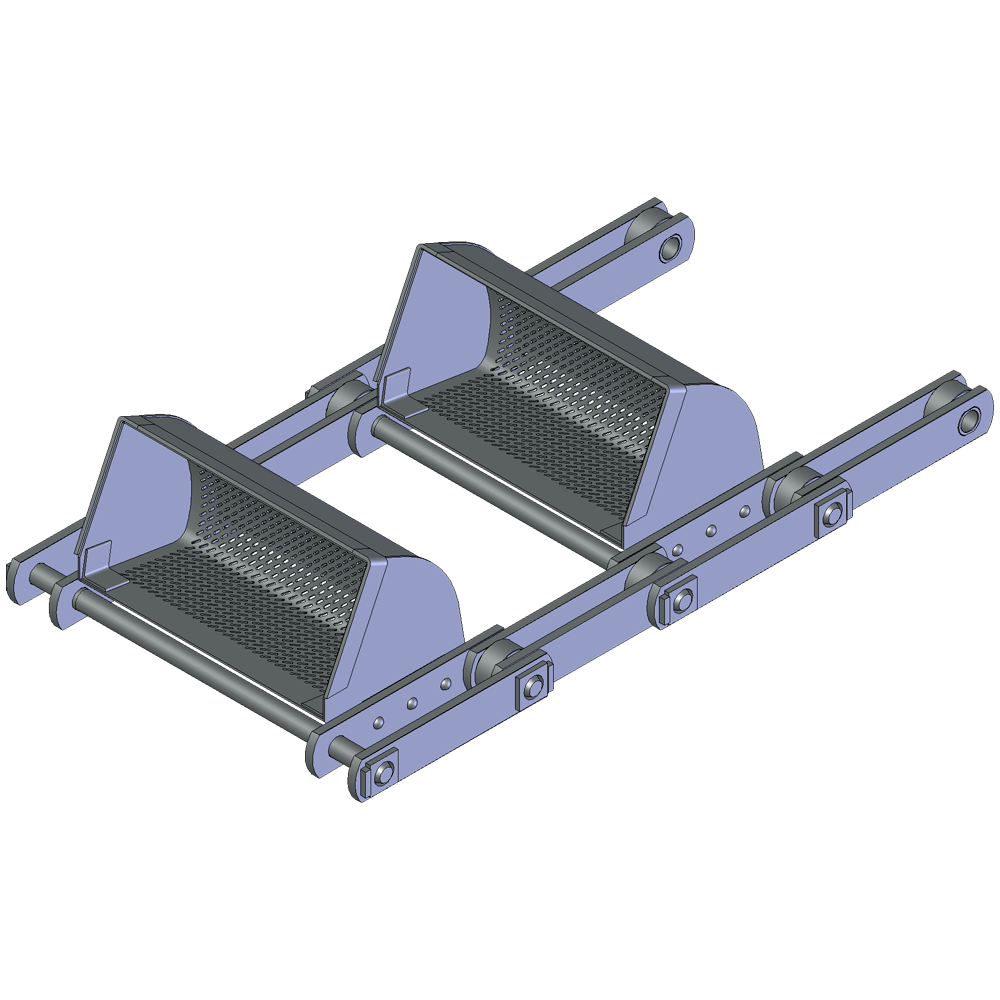

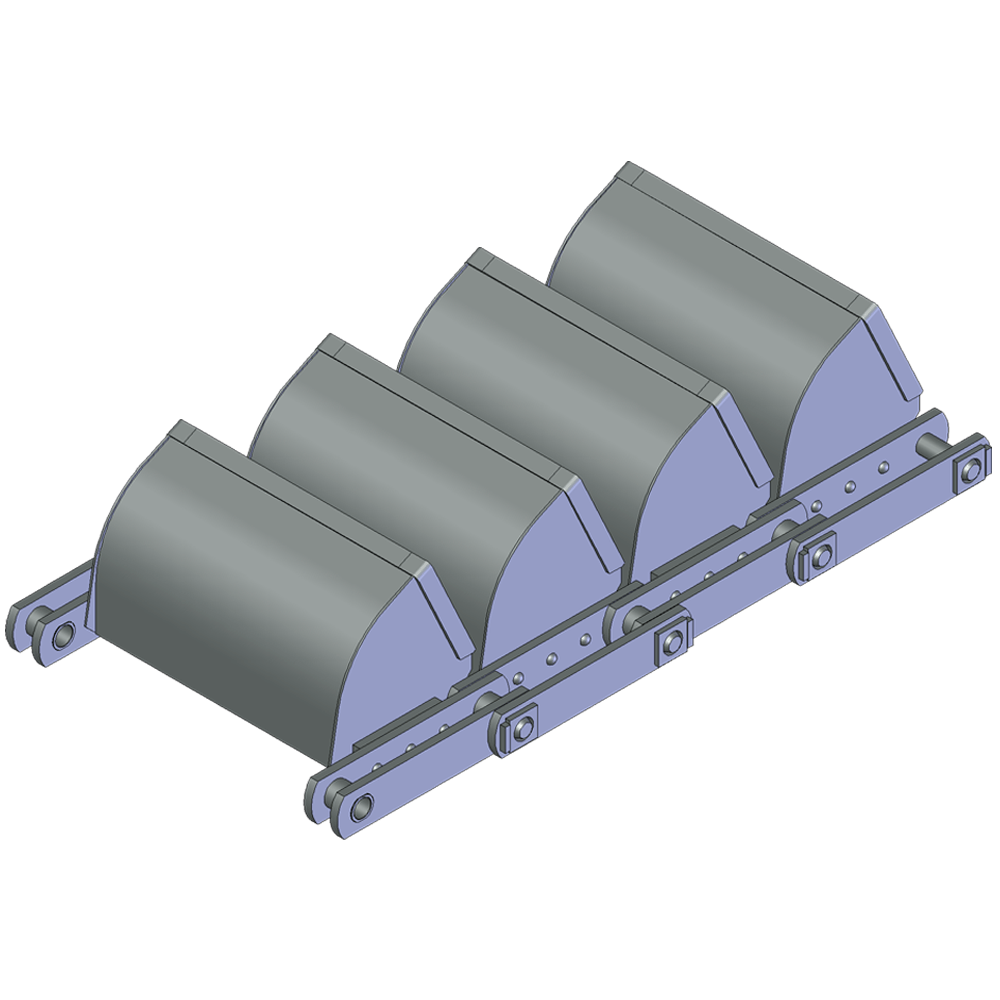

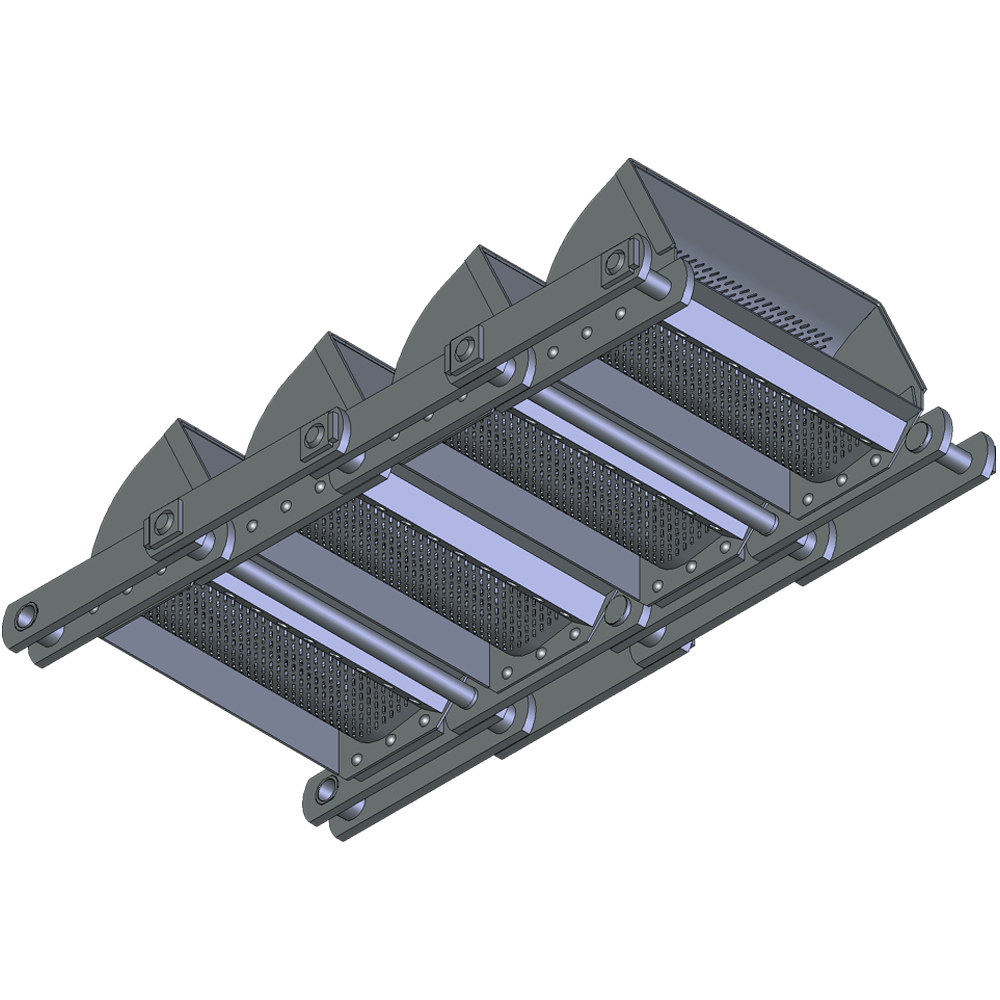

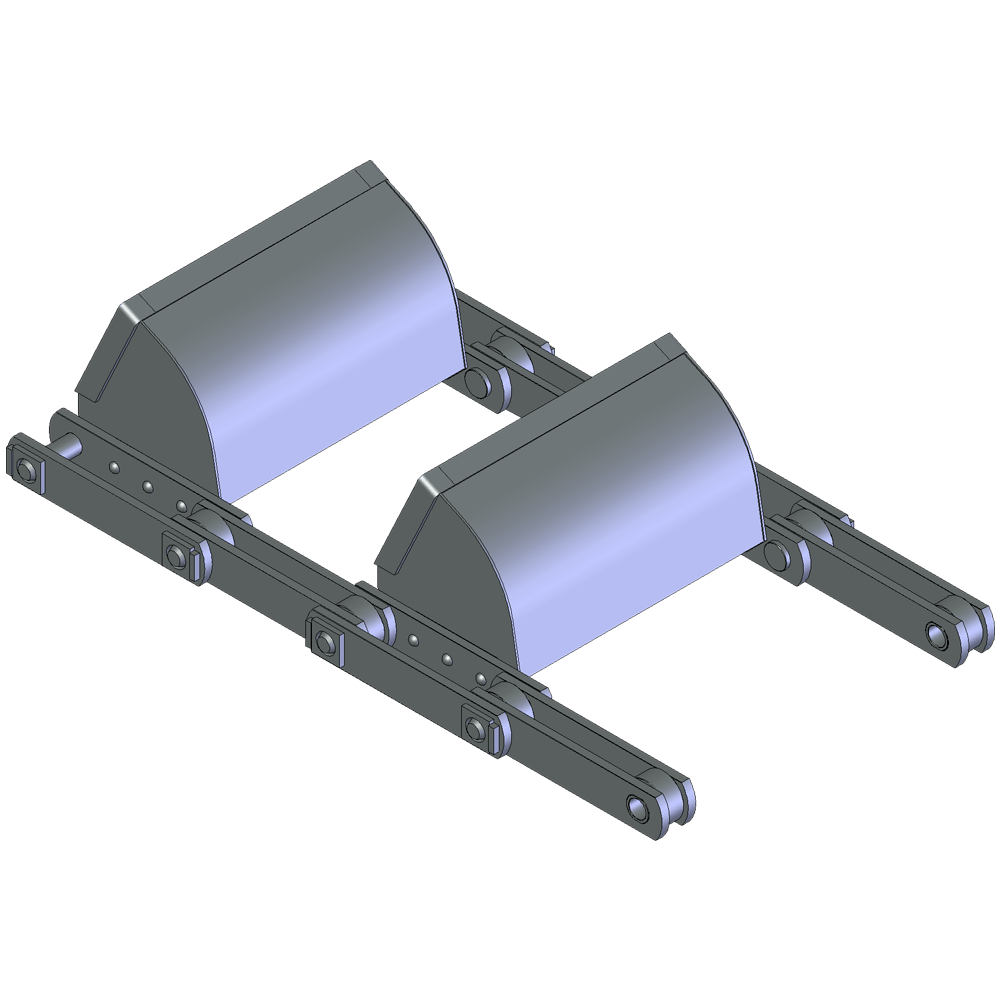

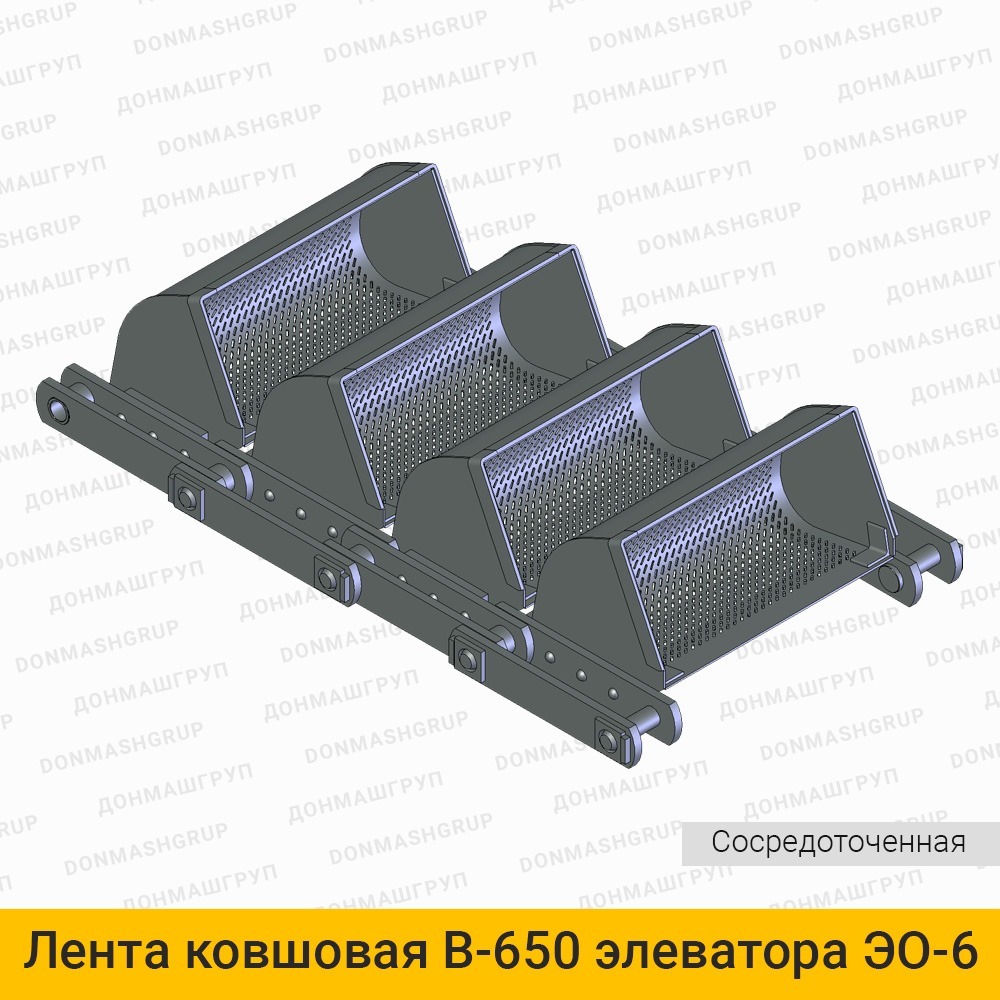

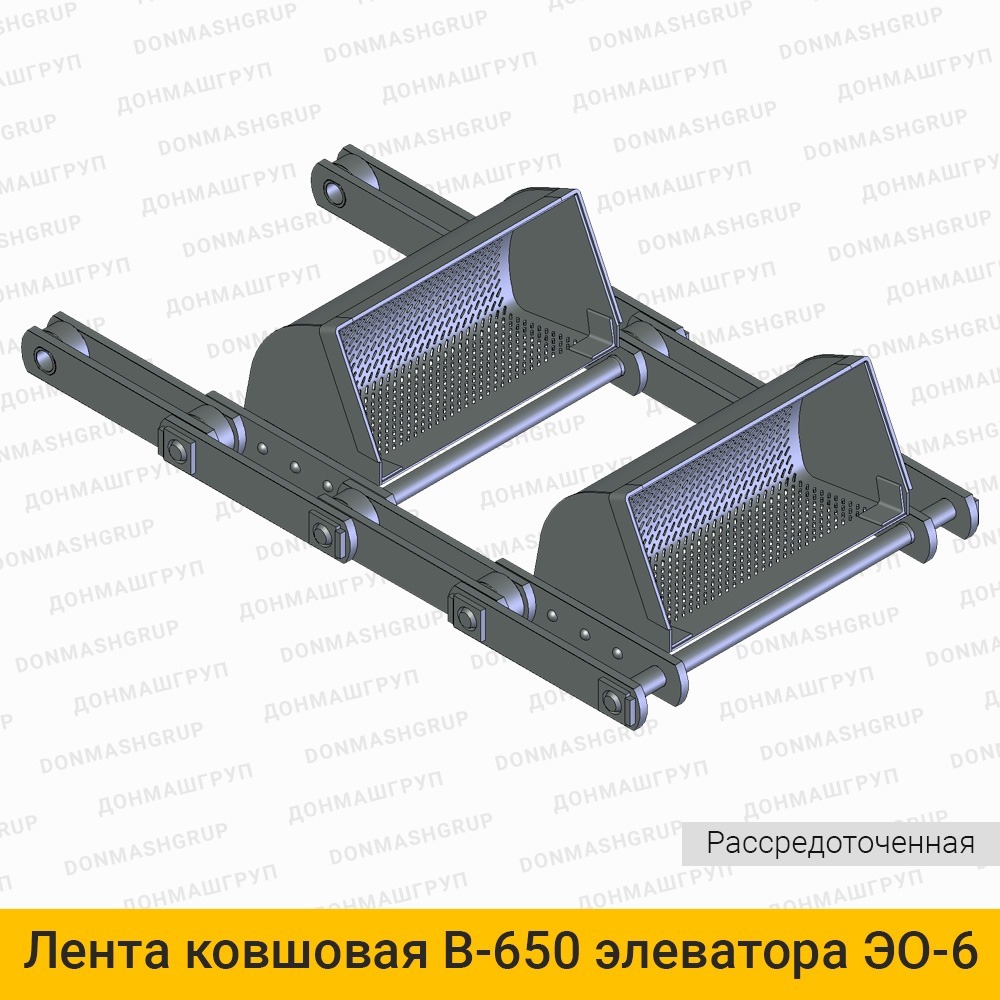

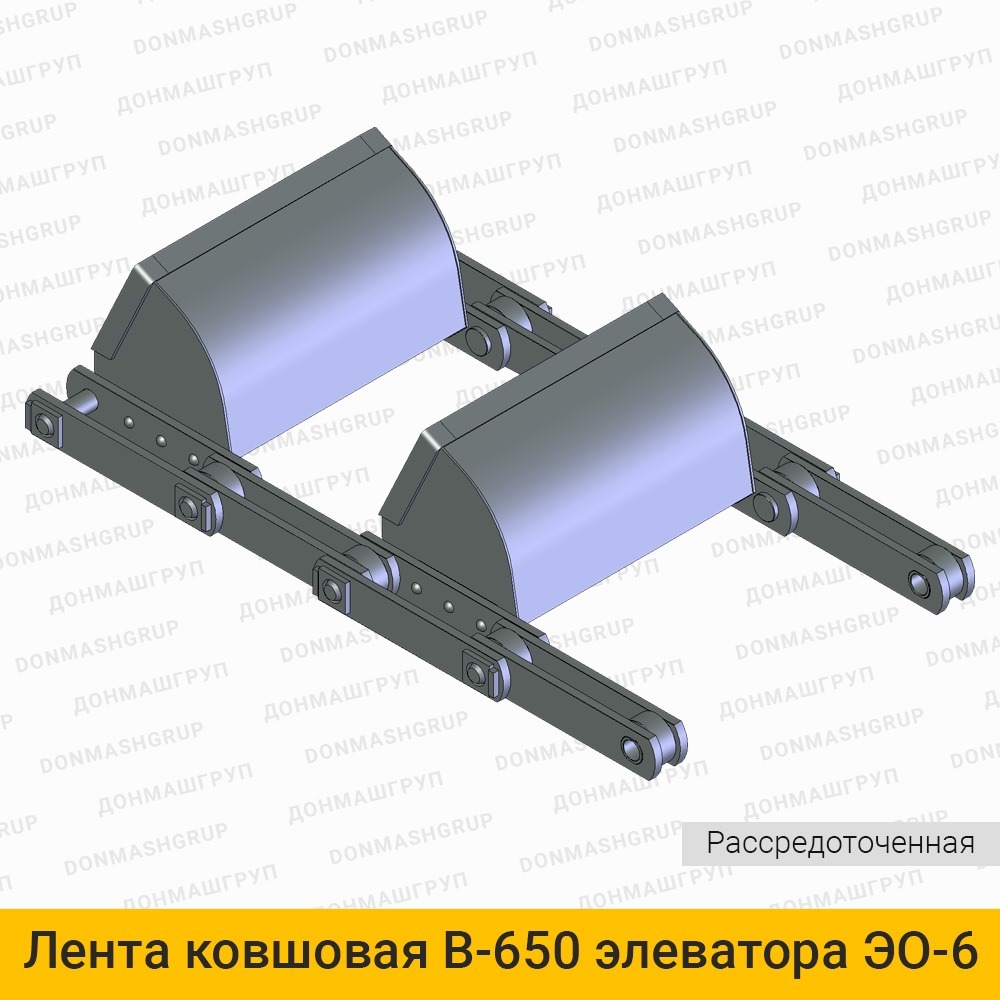

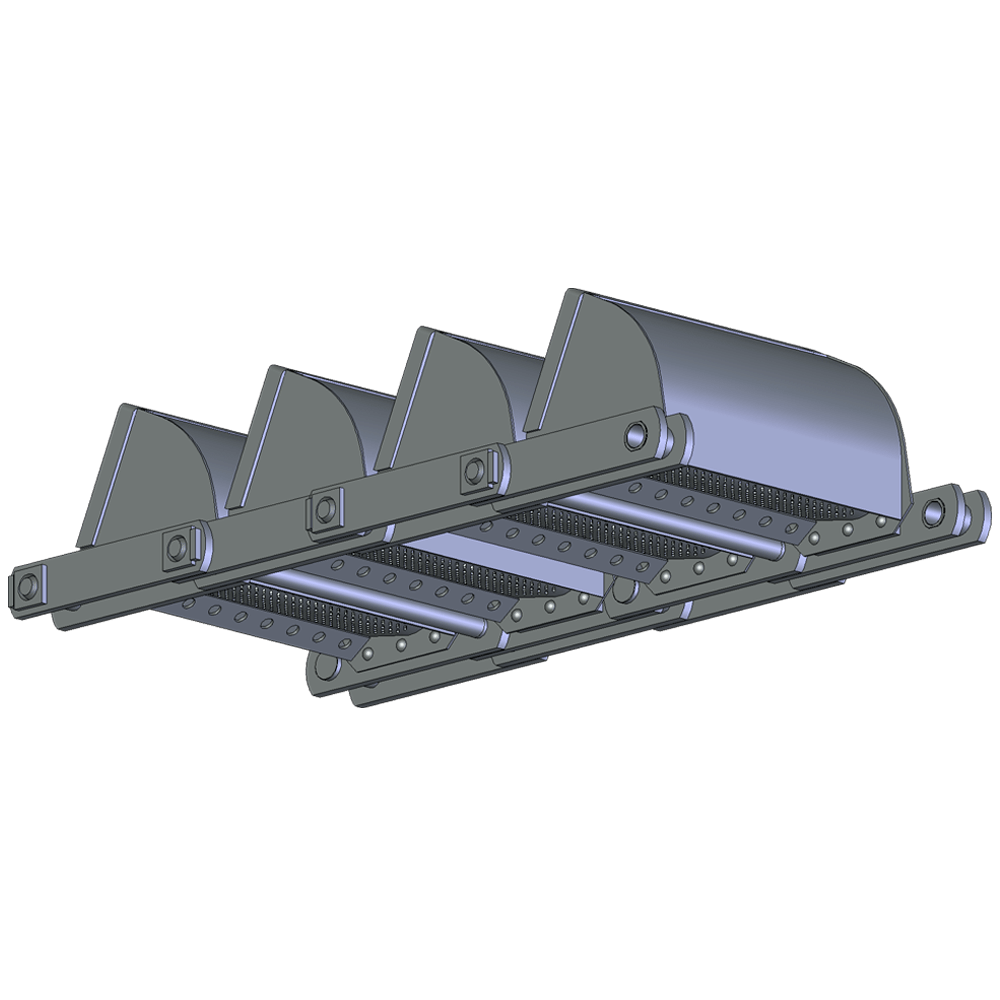

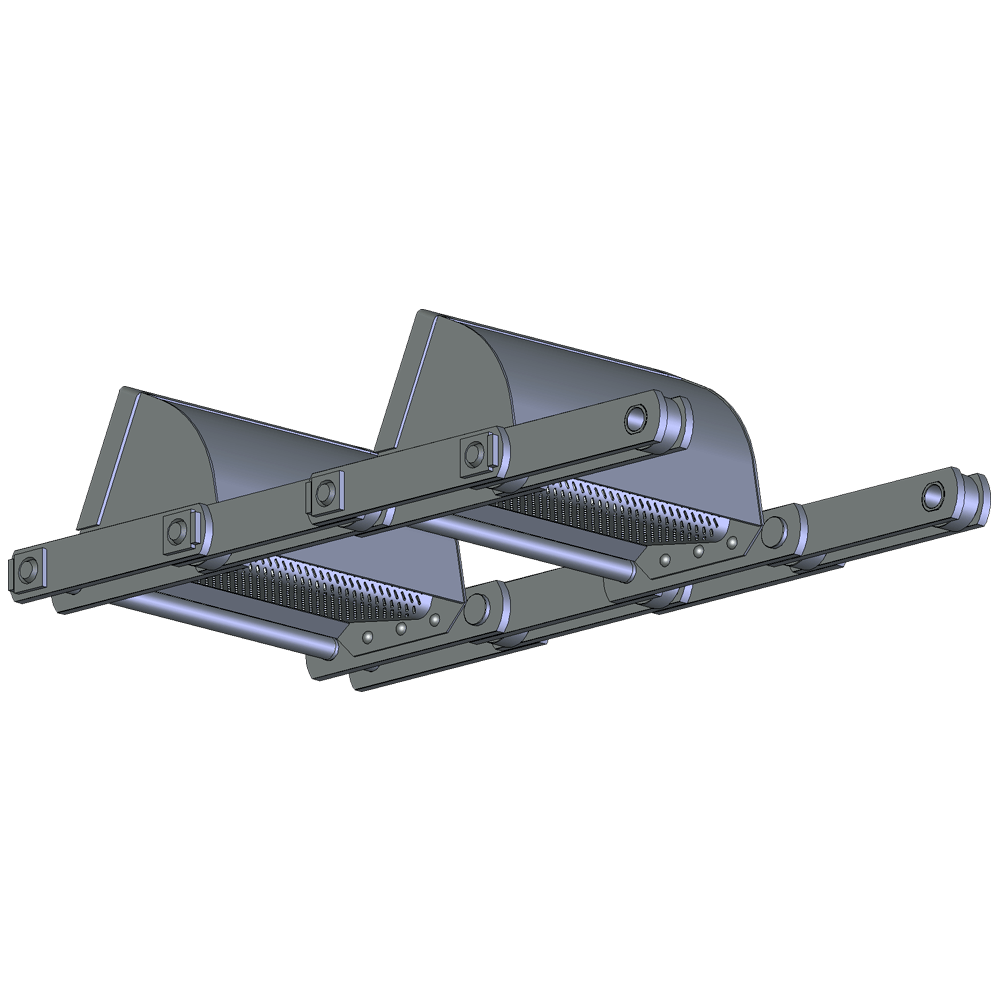

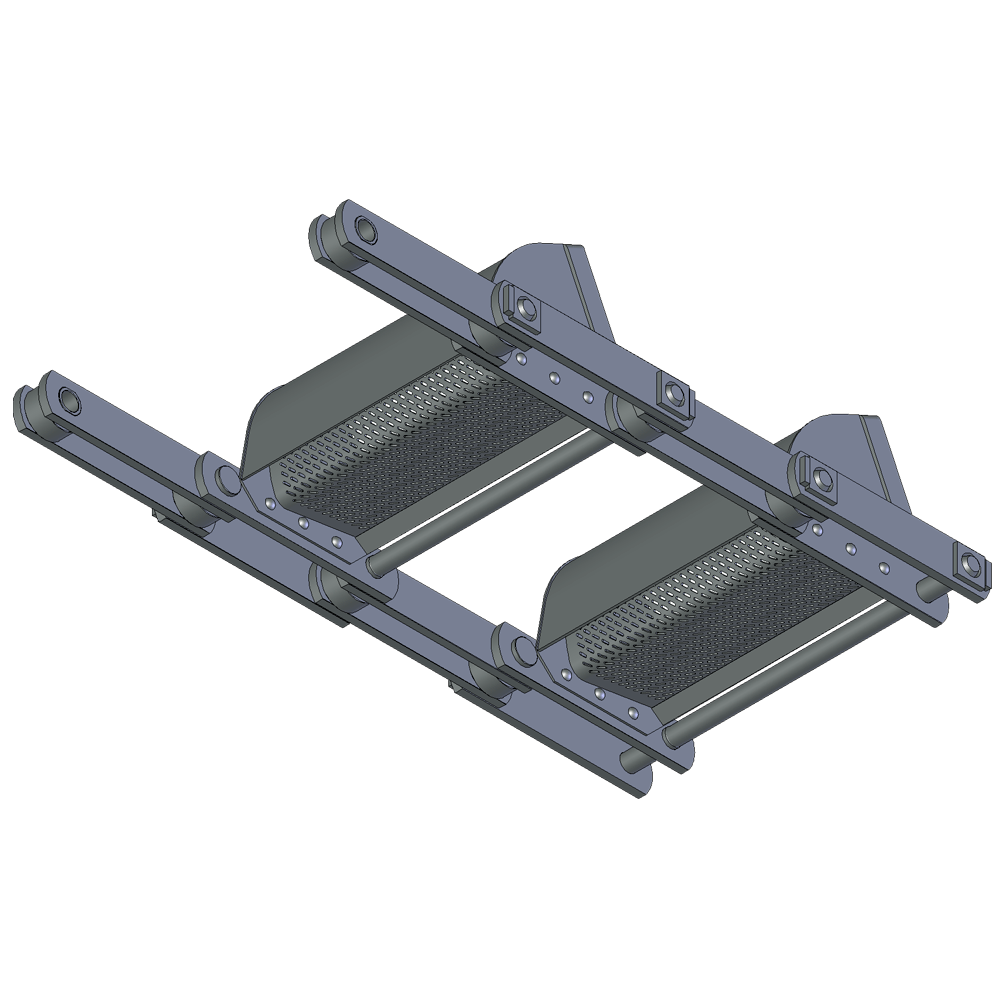

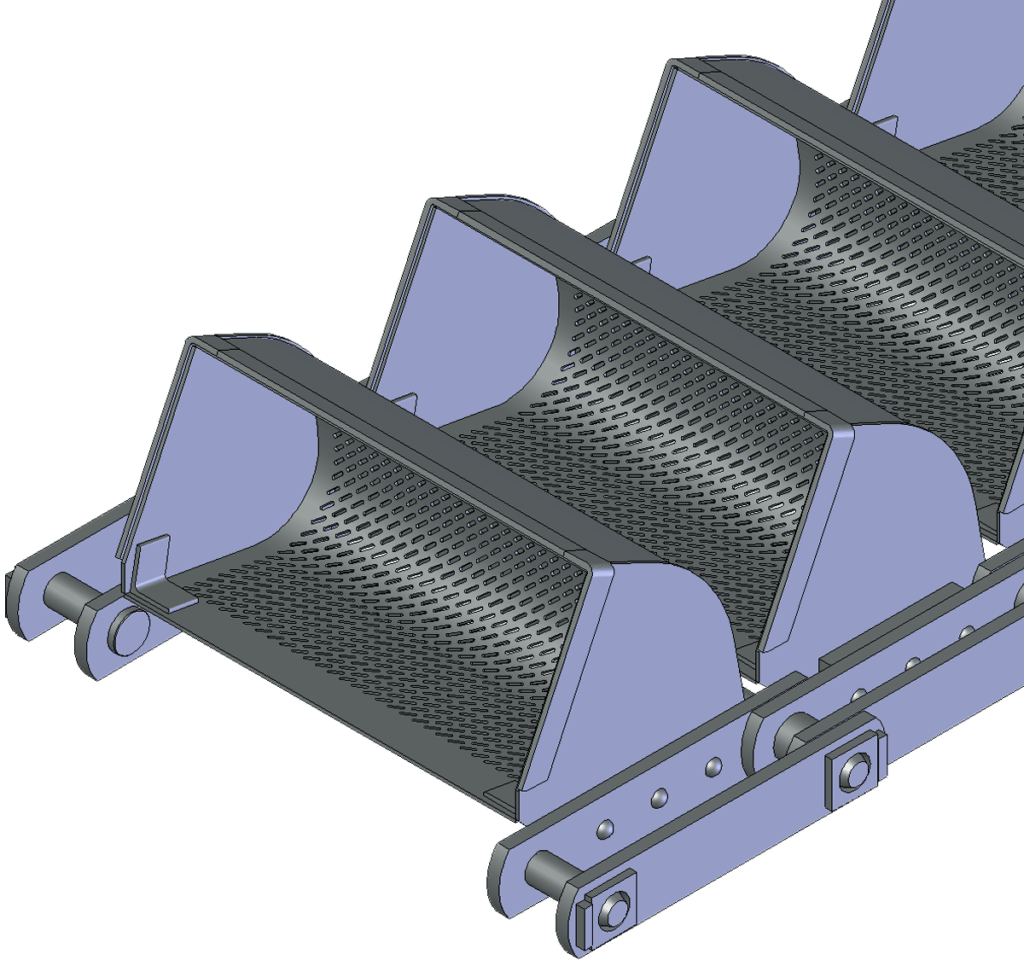

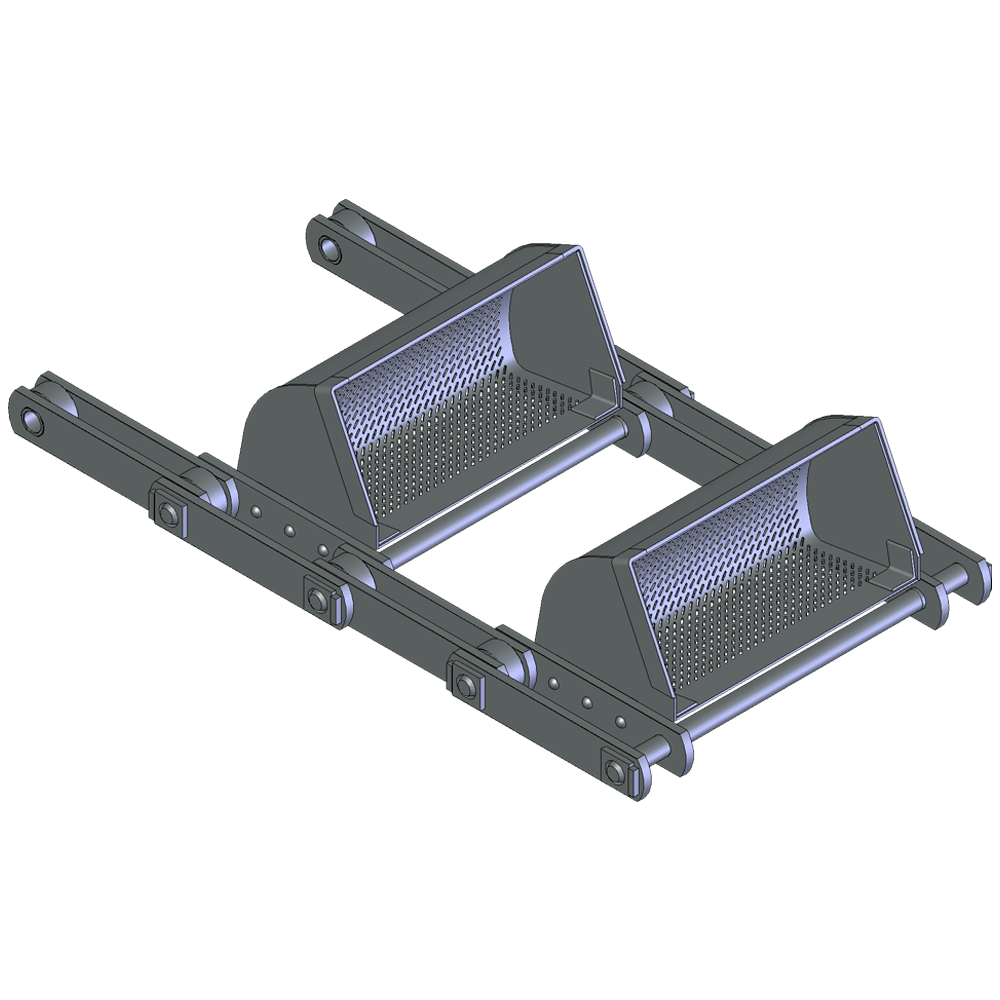

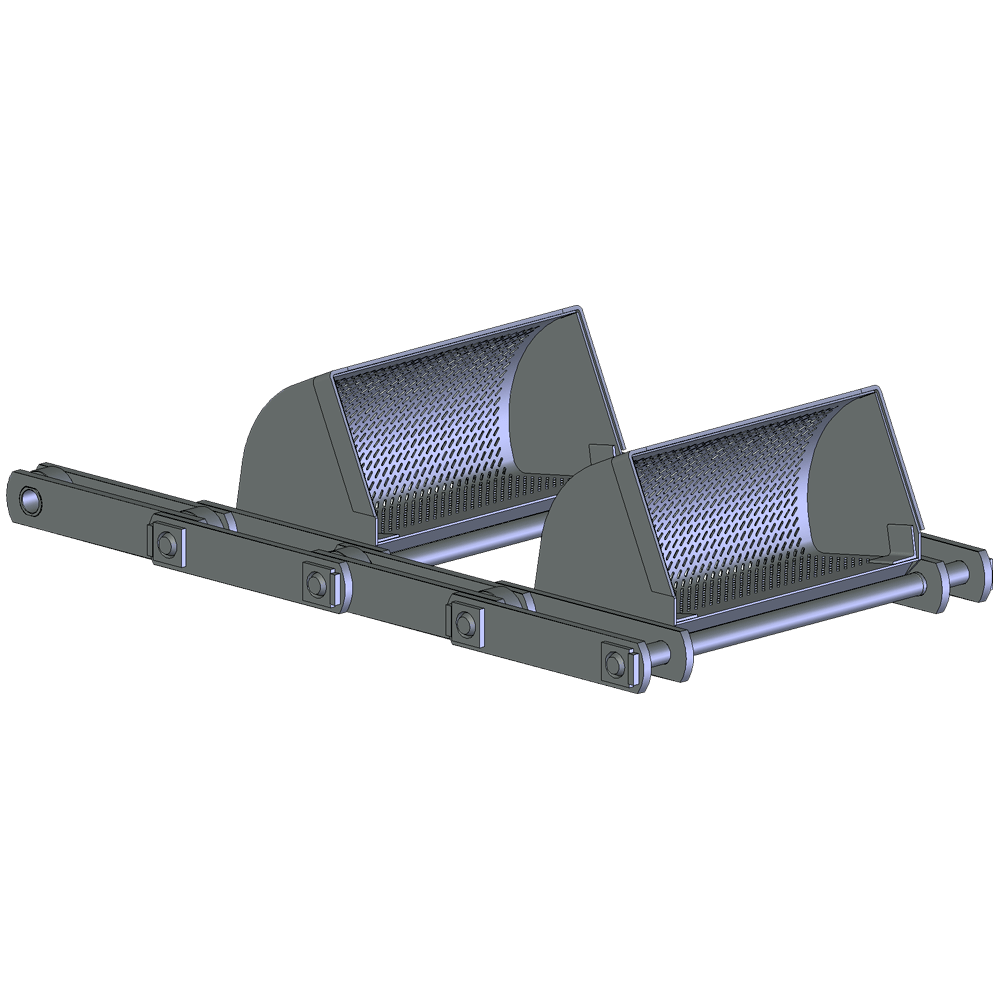

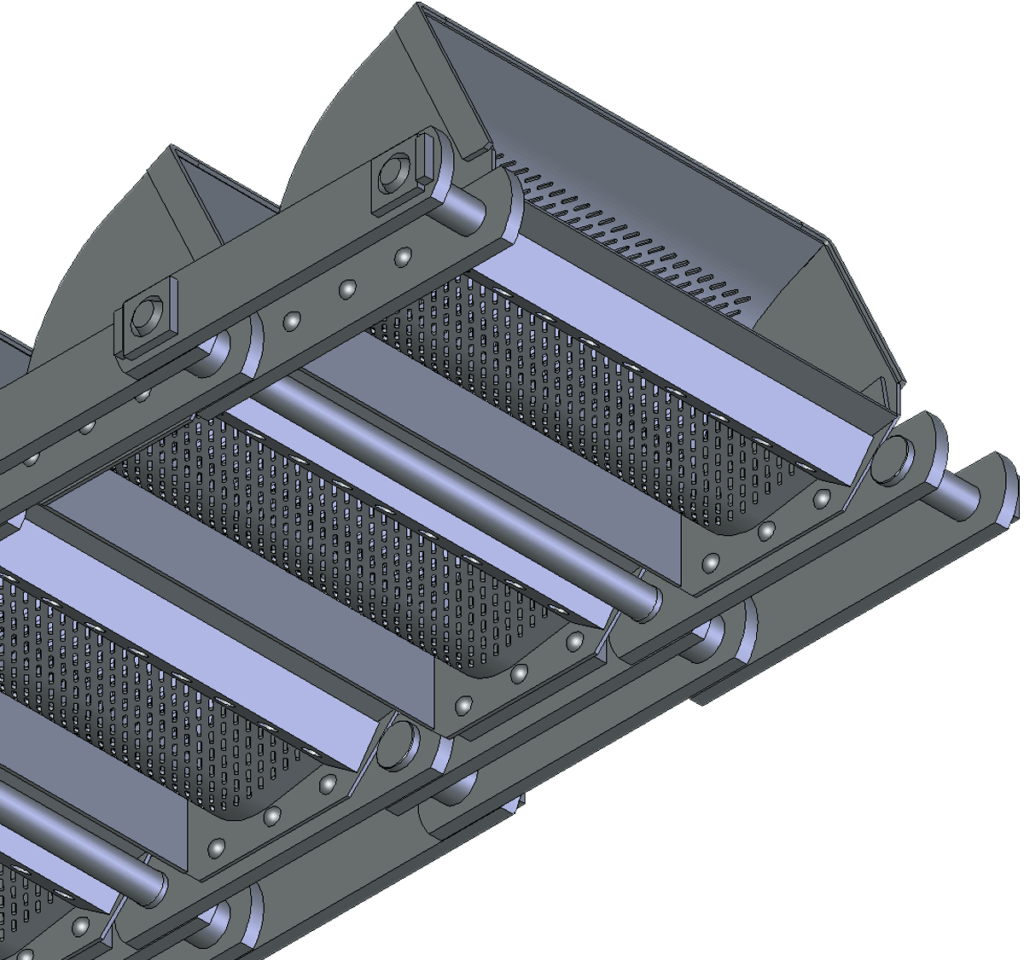

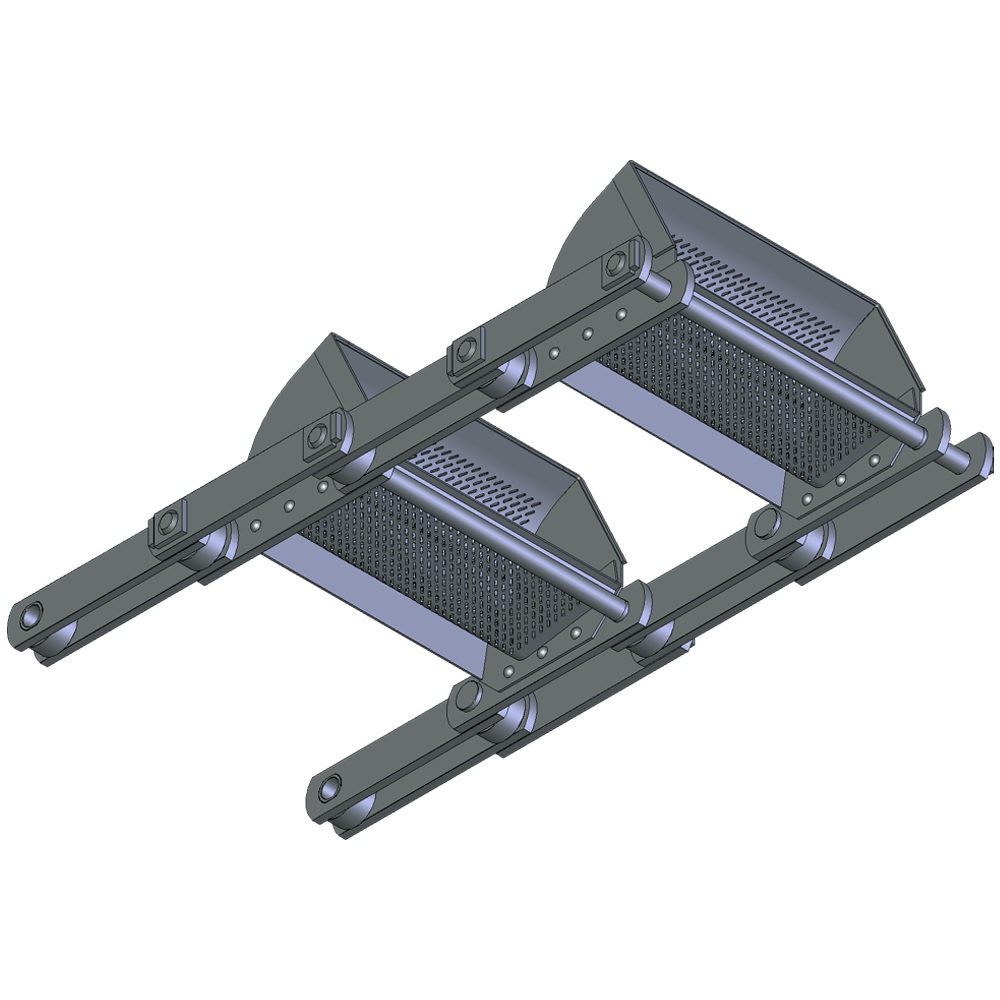

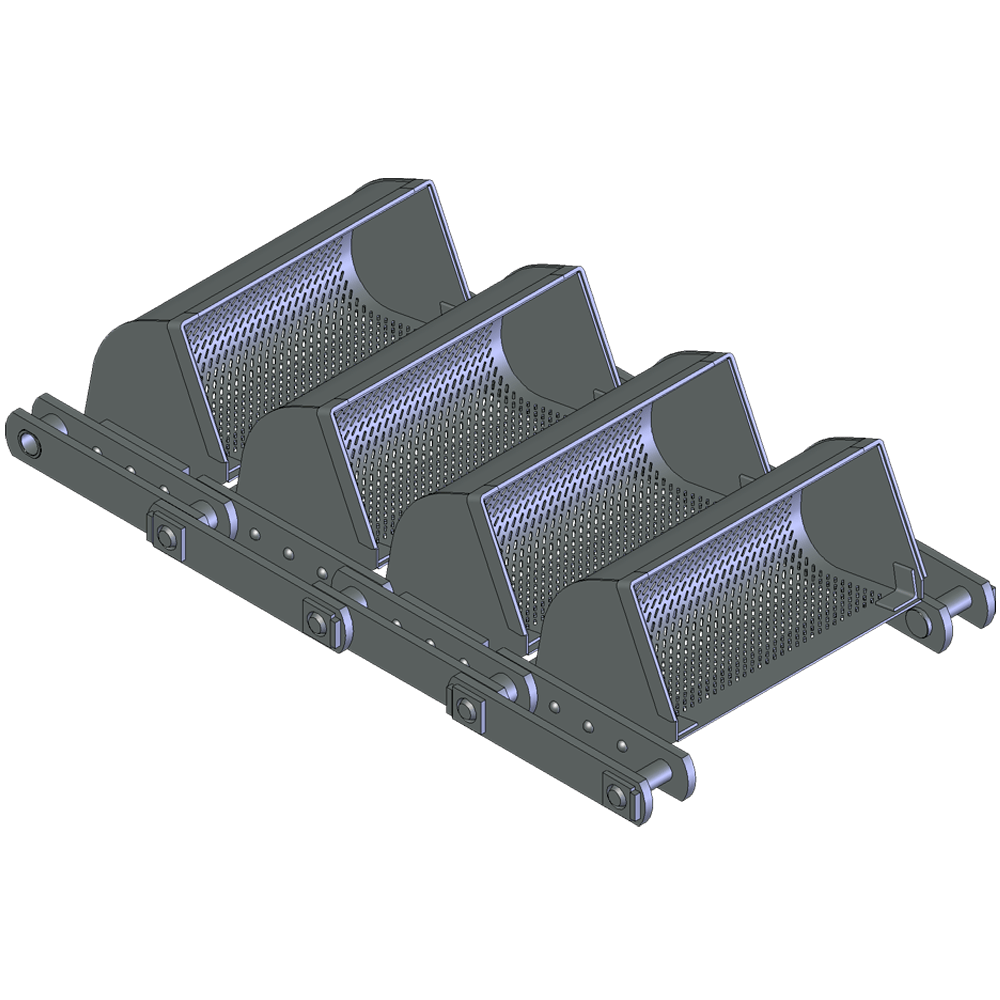

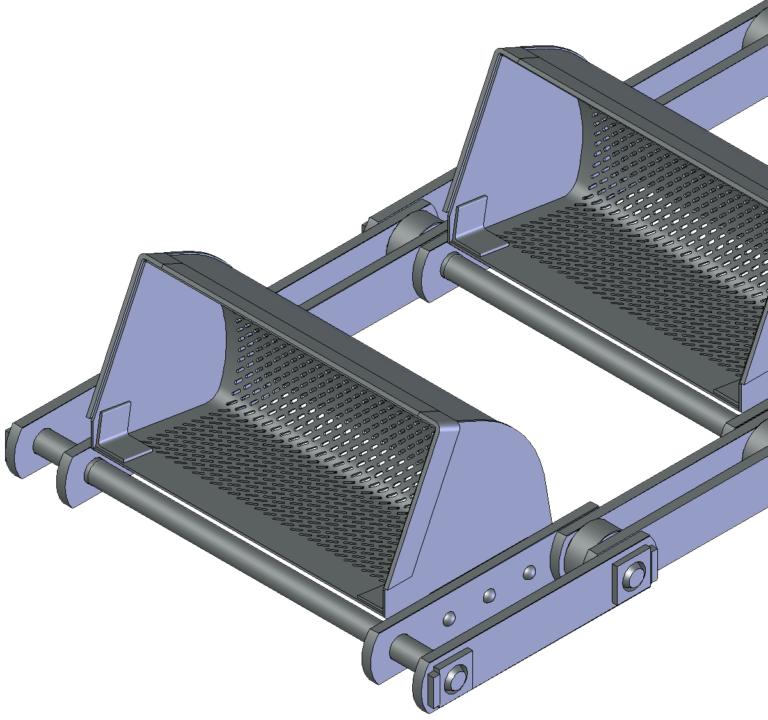

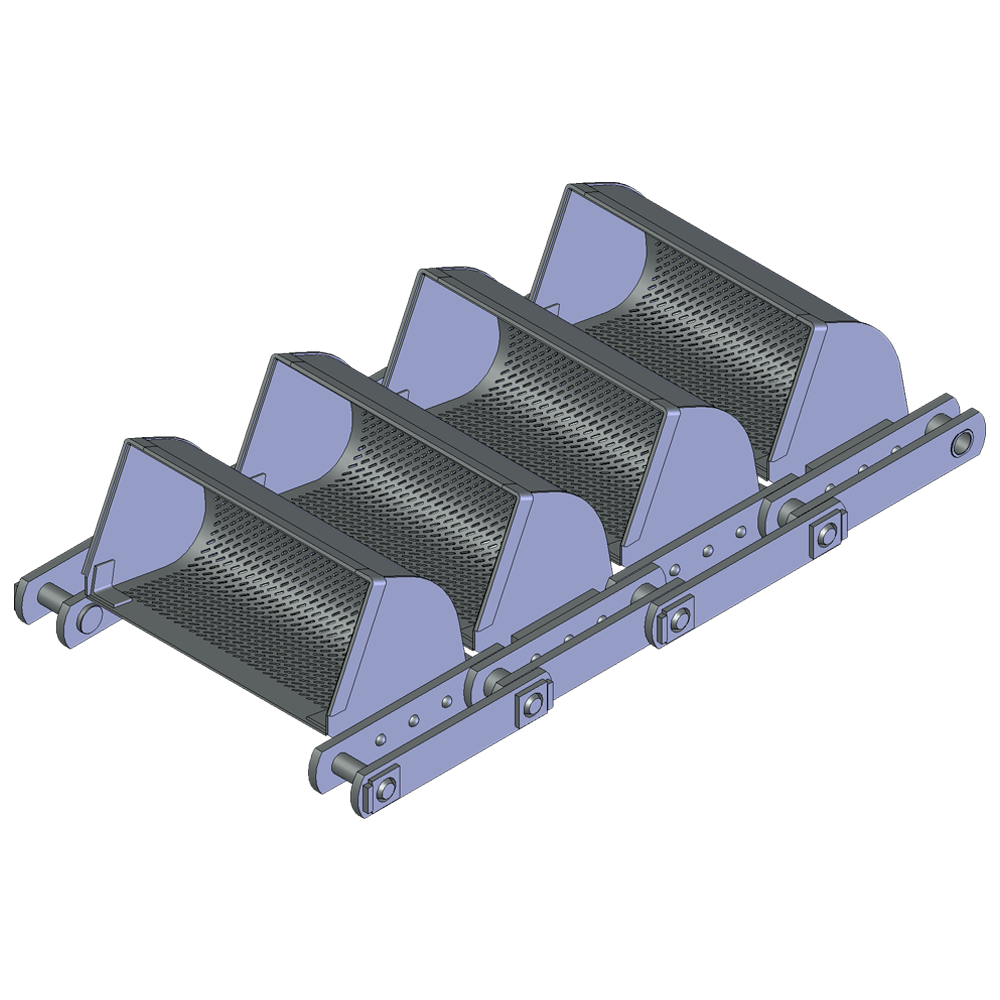

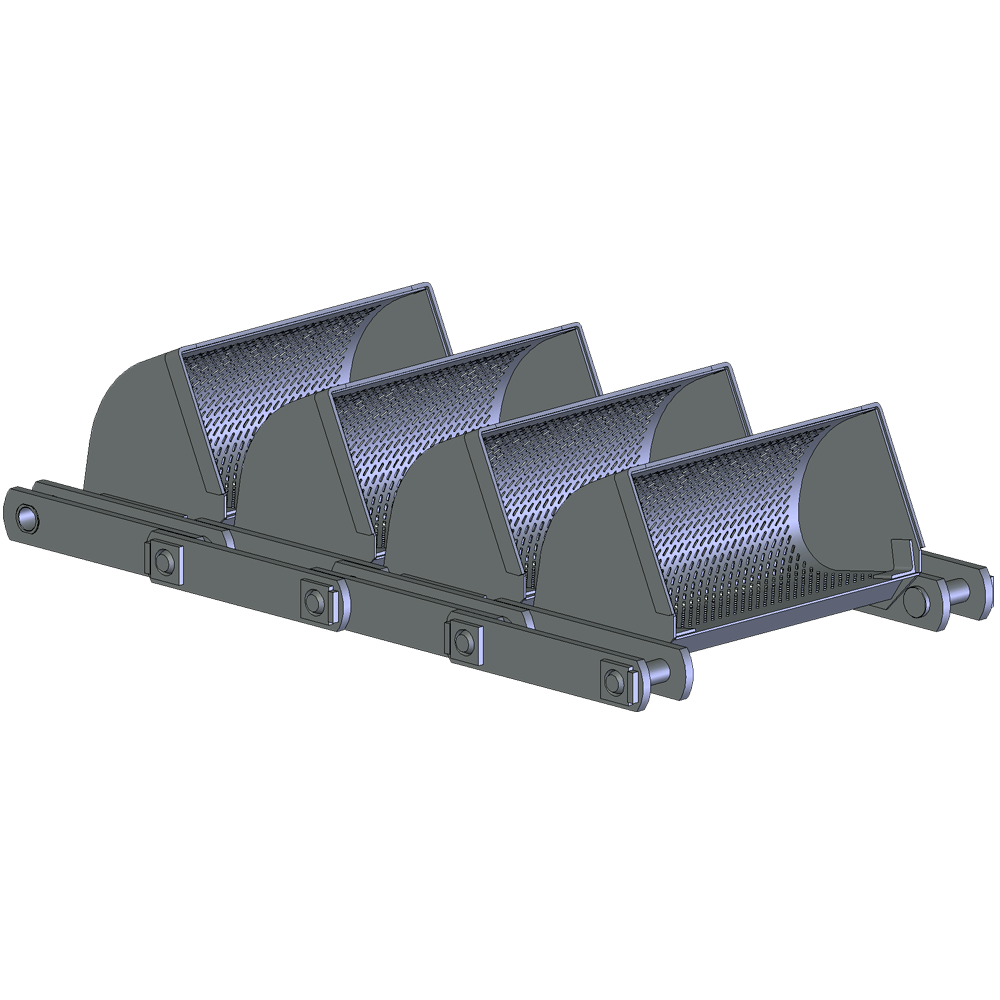

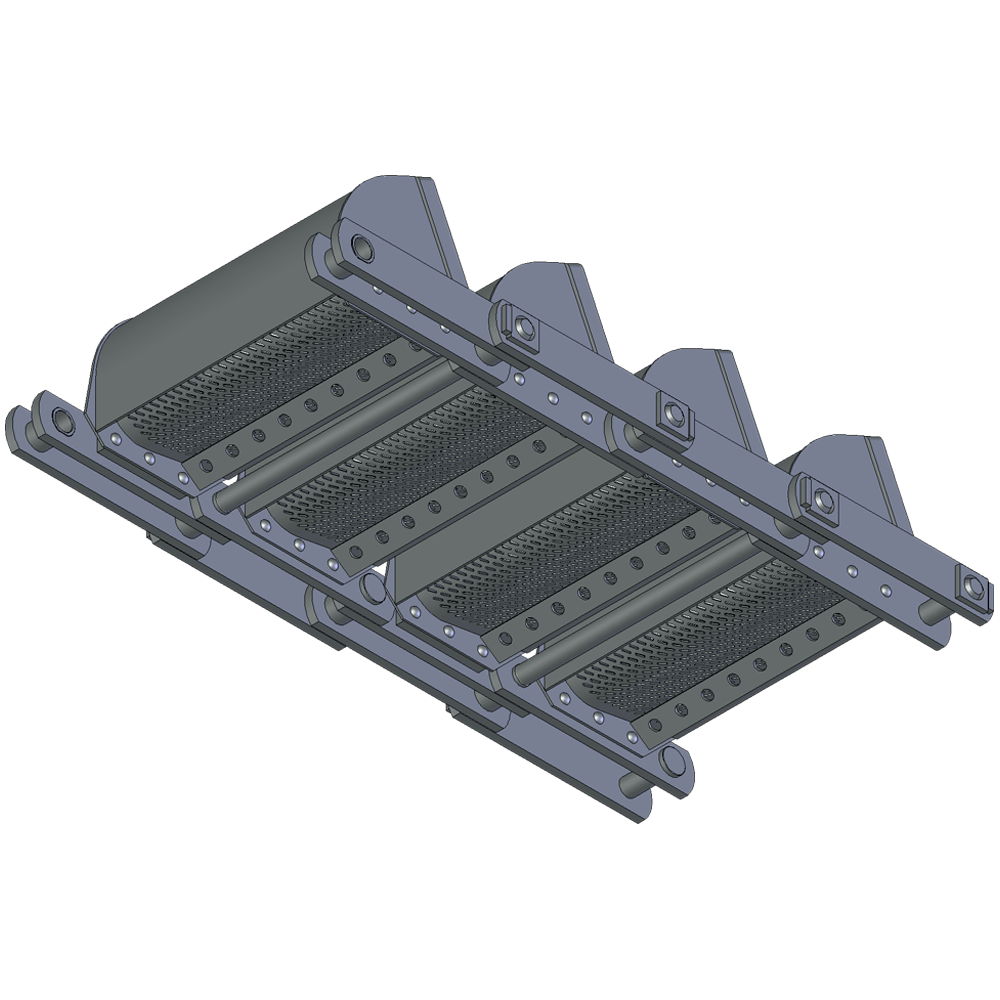

3D-изображения ленты (цепи) ковшовой В-650 элеватора обезвоживающего ЭО-6С (ЭО-6)

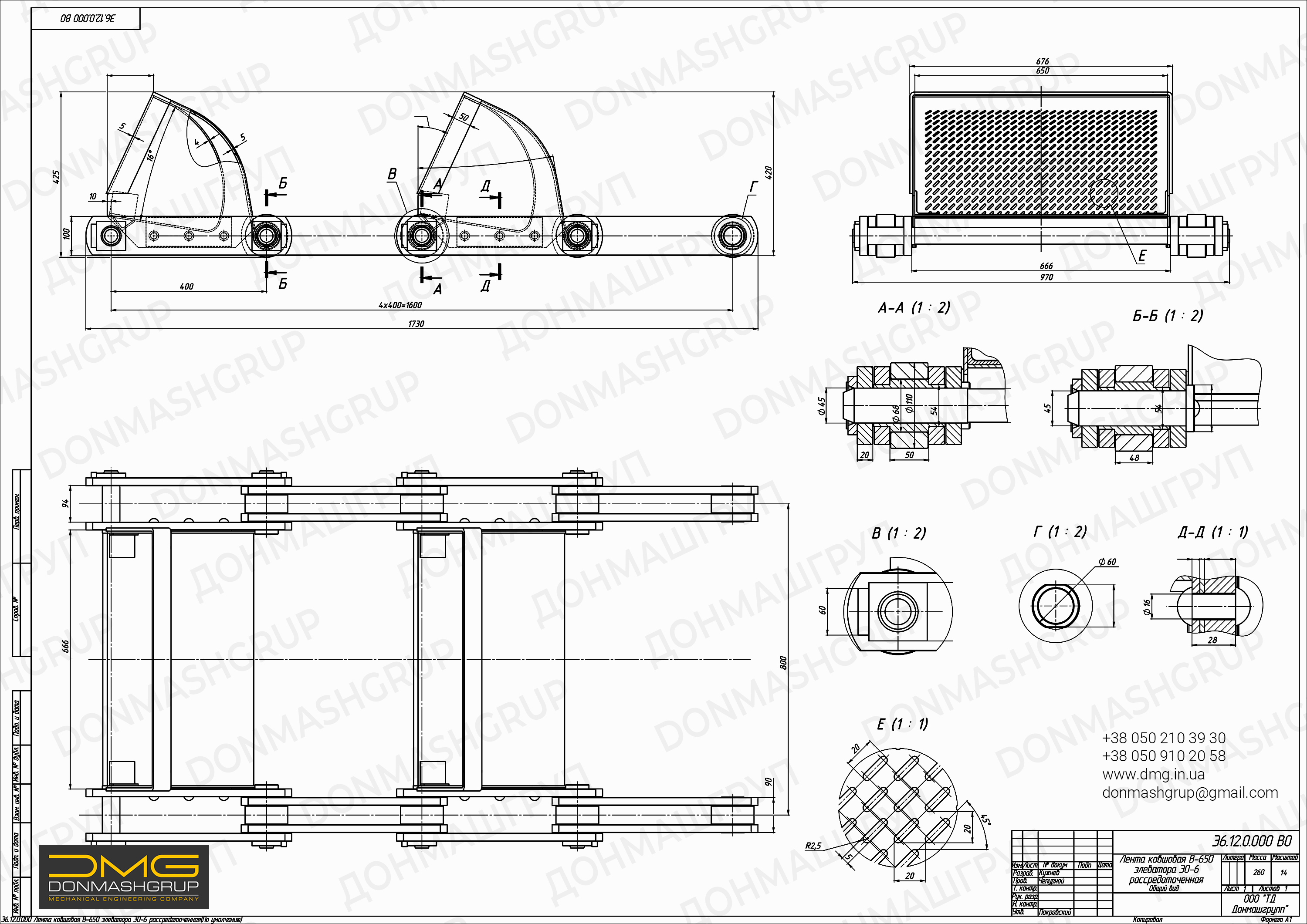

Чертеж ленты (цепи) ковшовой В-650 рассредоточенной элеватора обезвоживающего ЭО-6

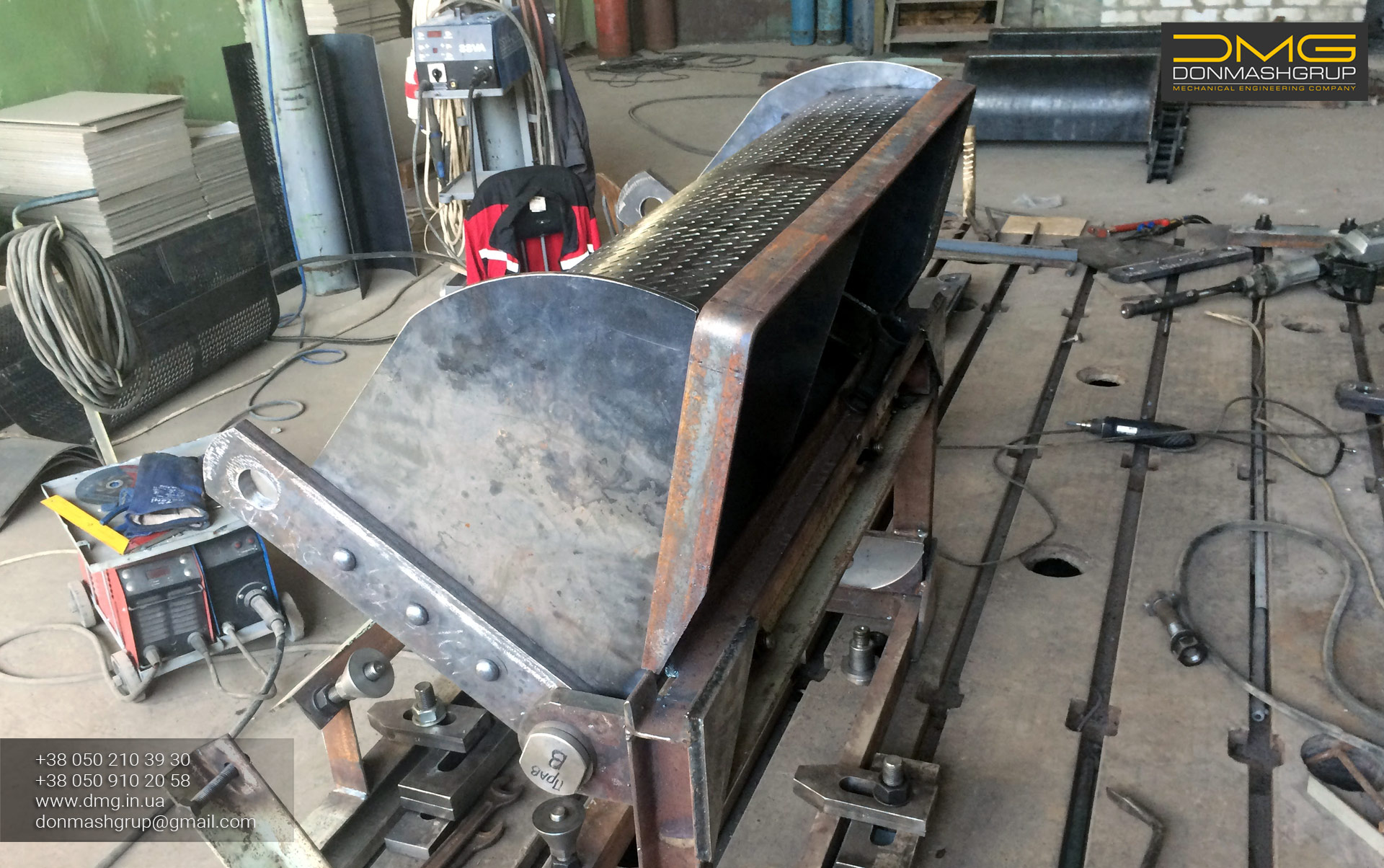

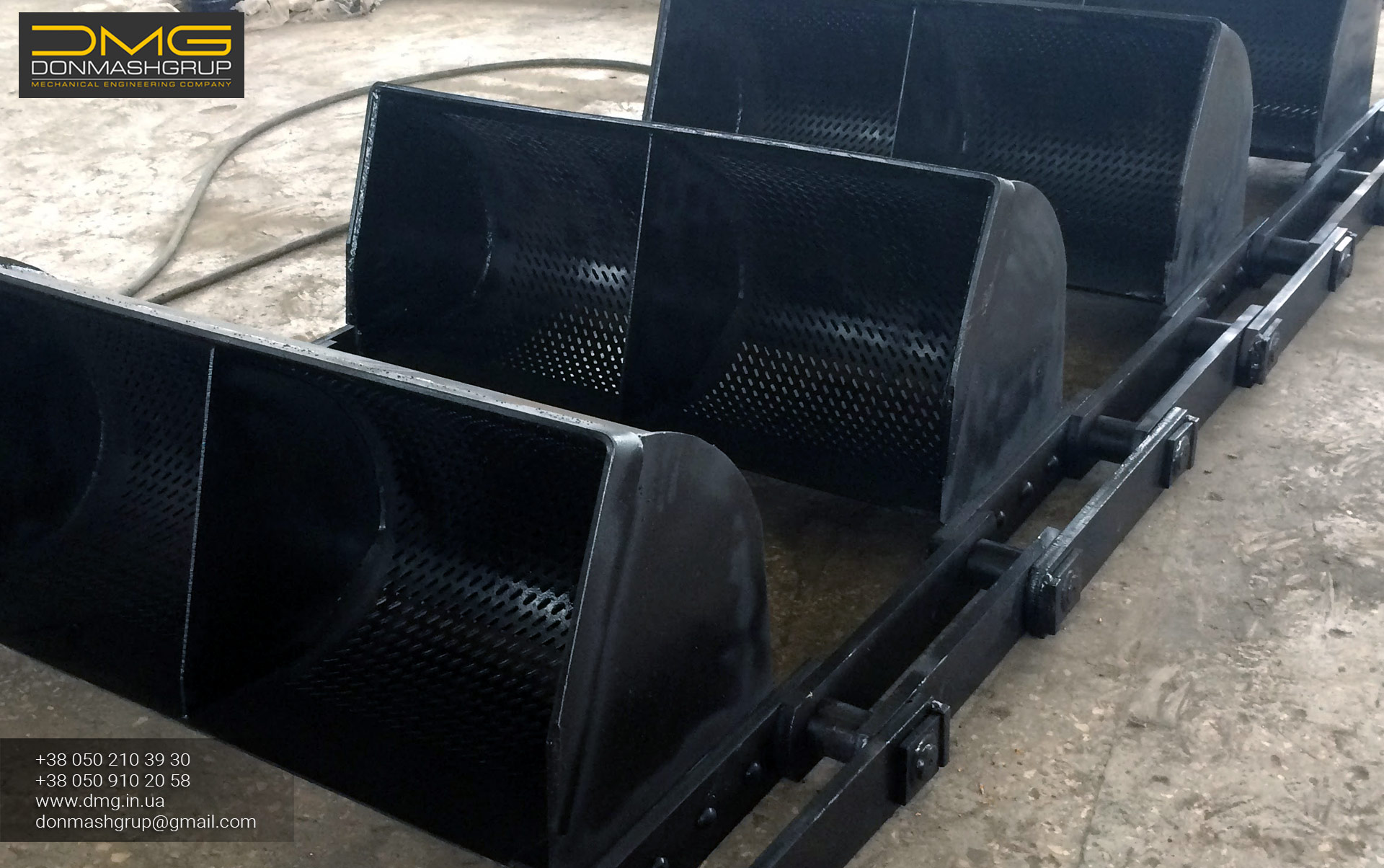

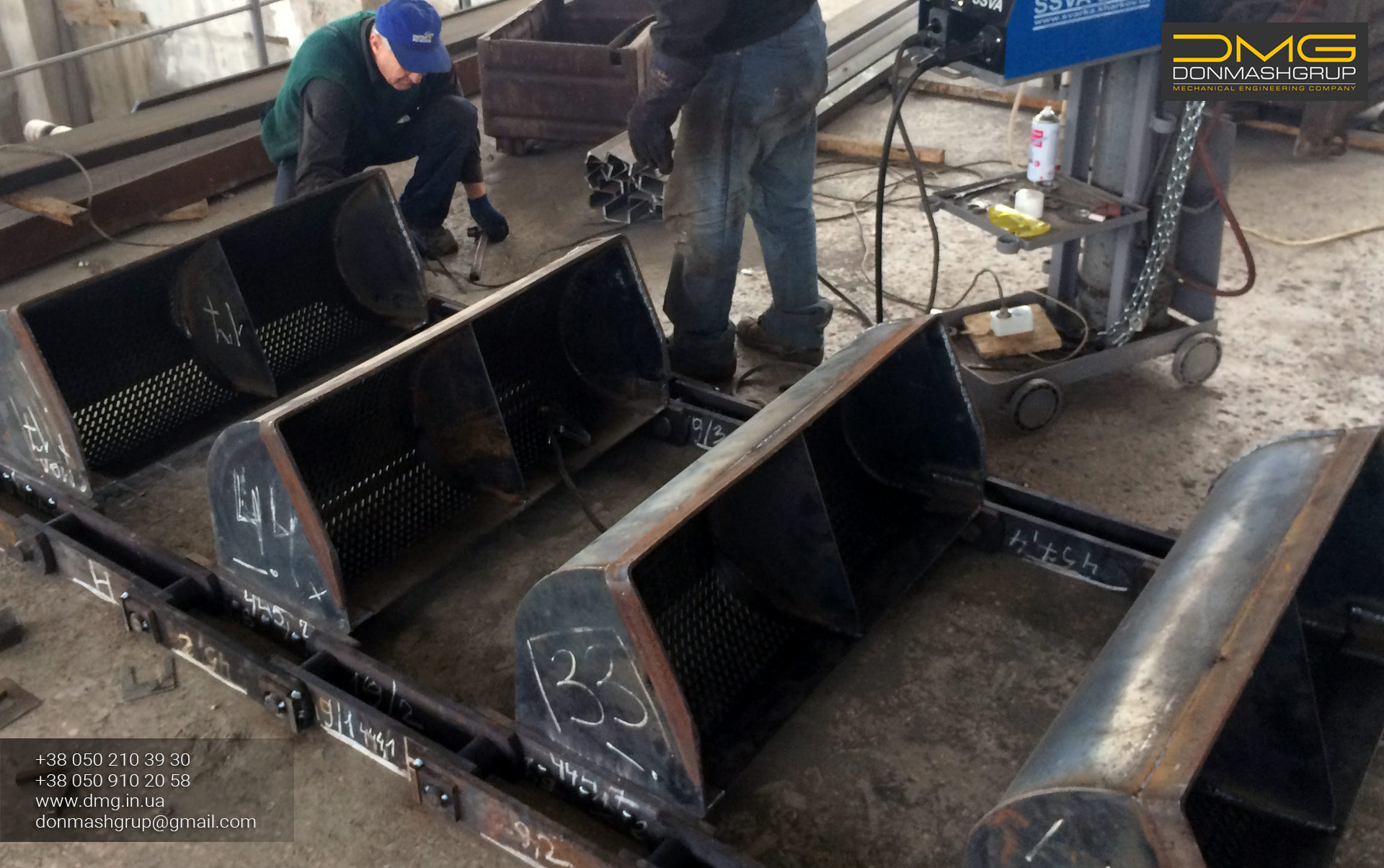

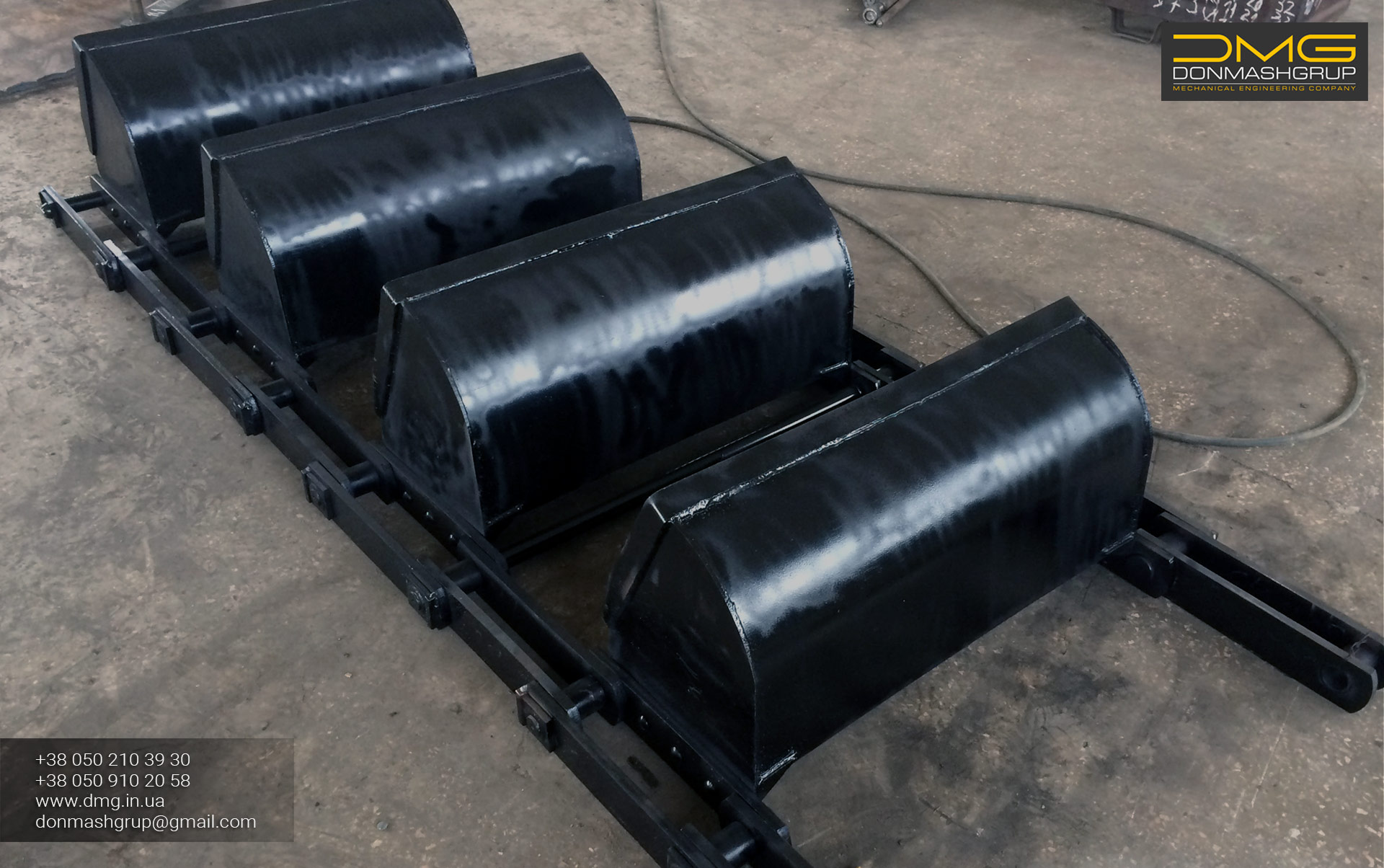

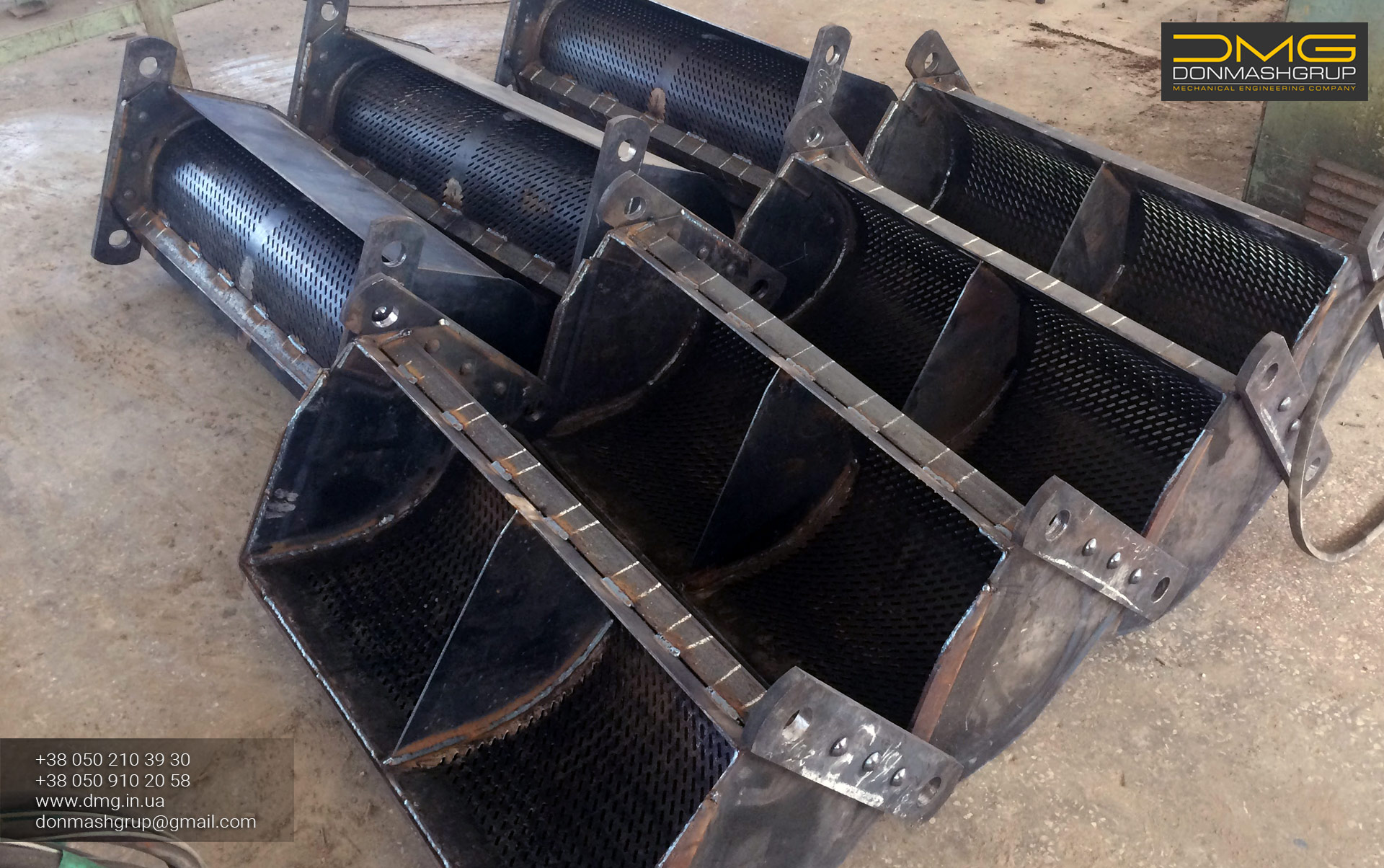

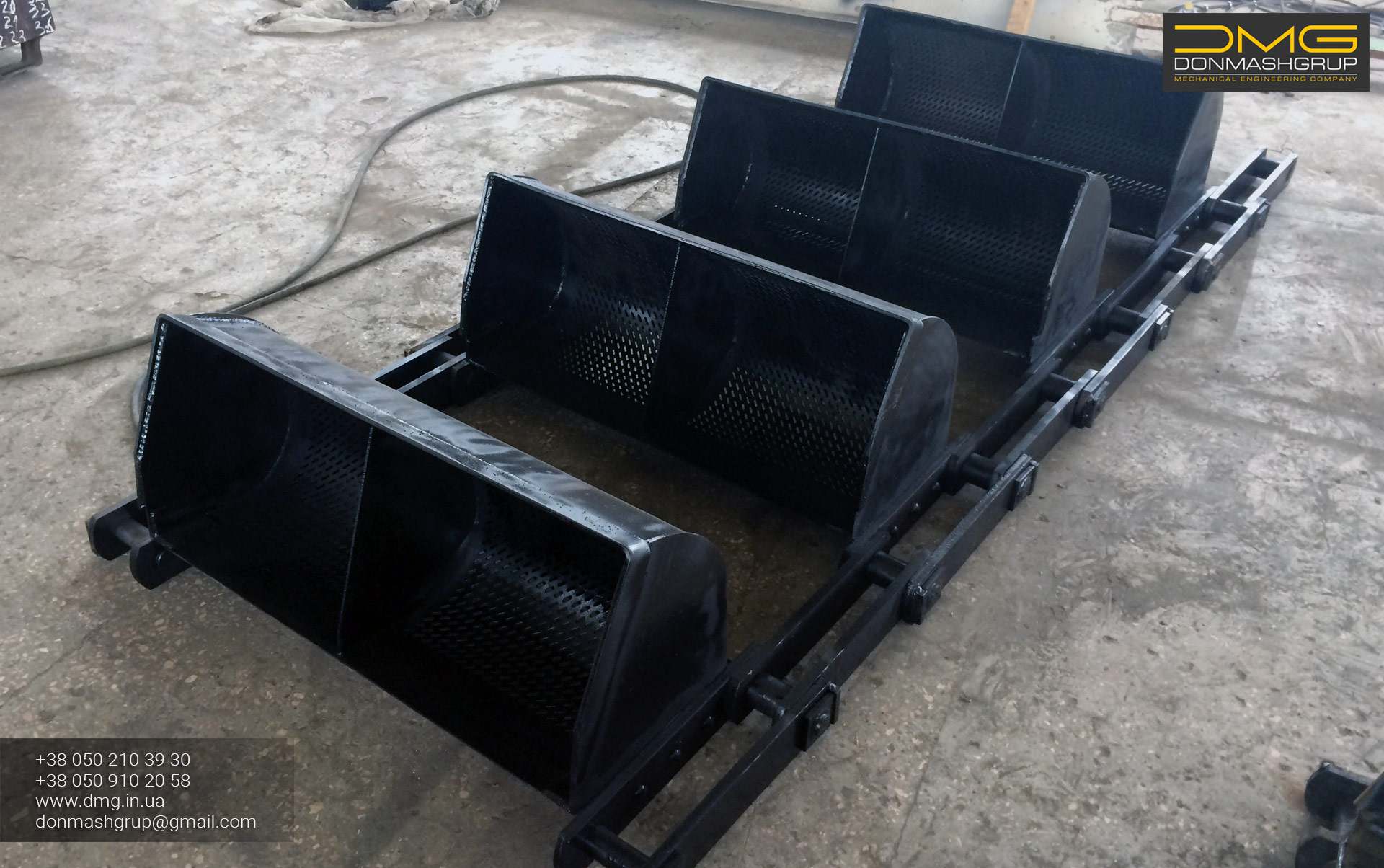

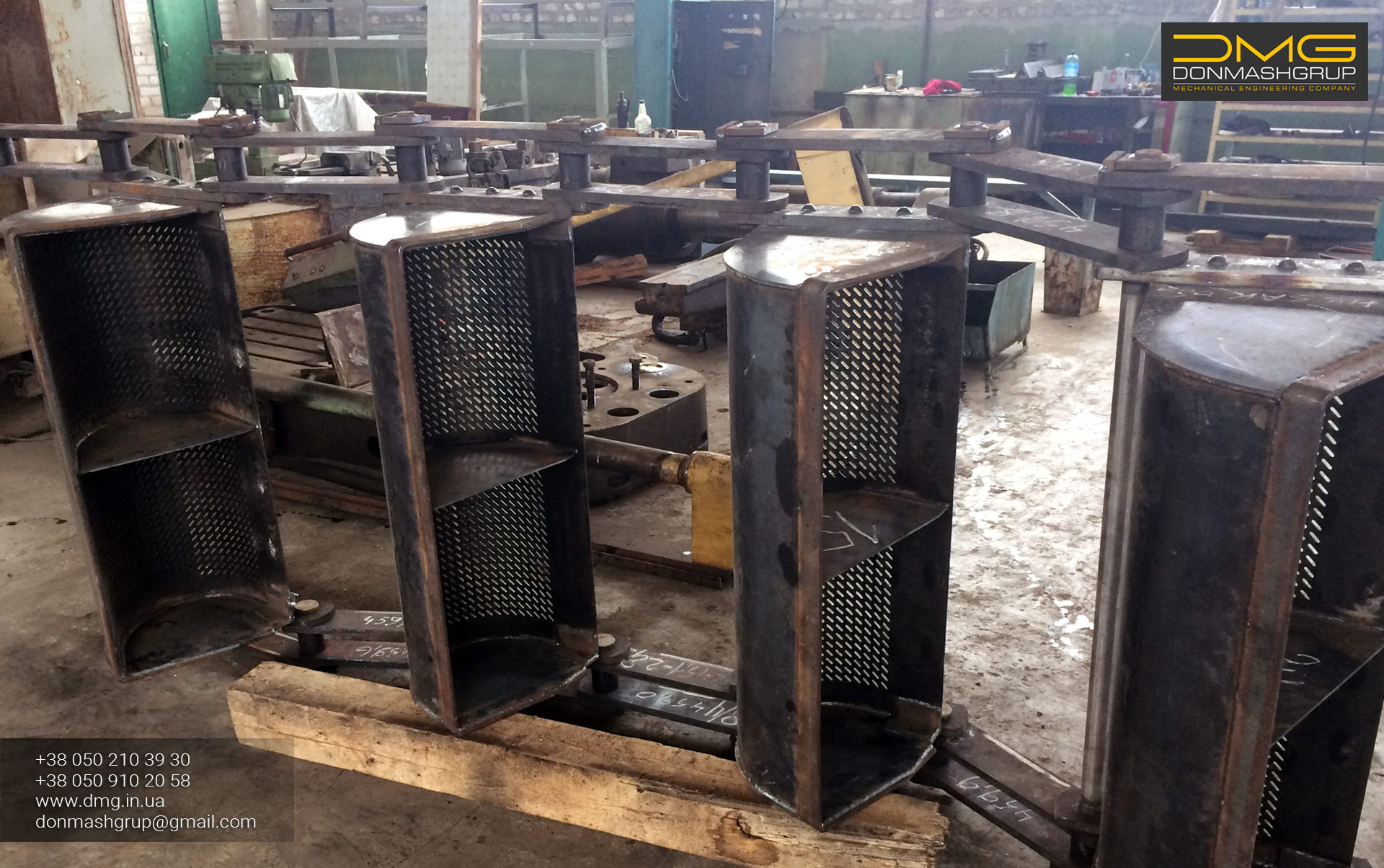

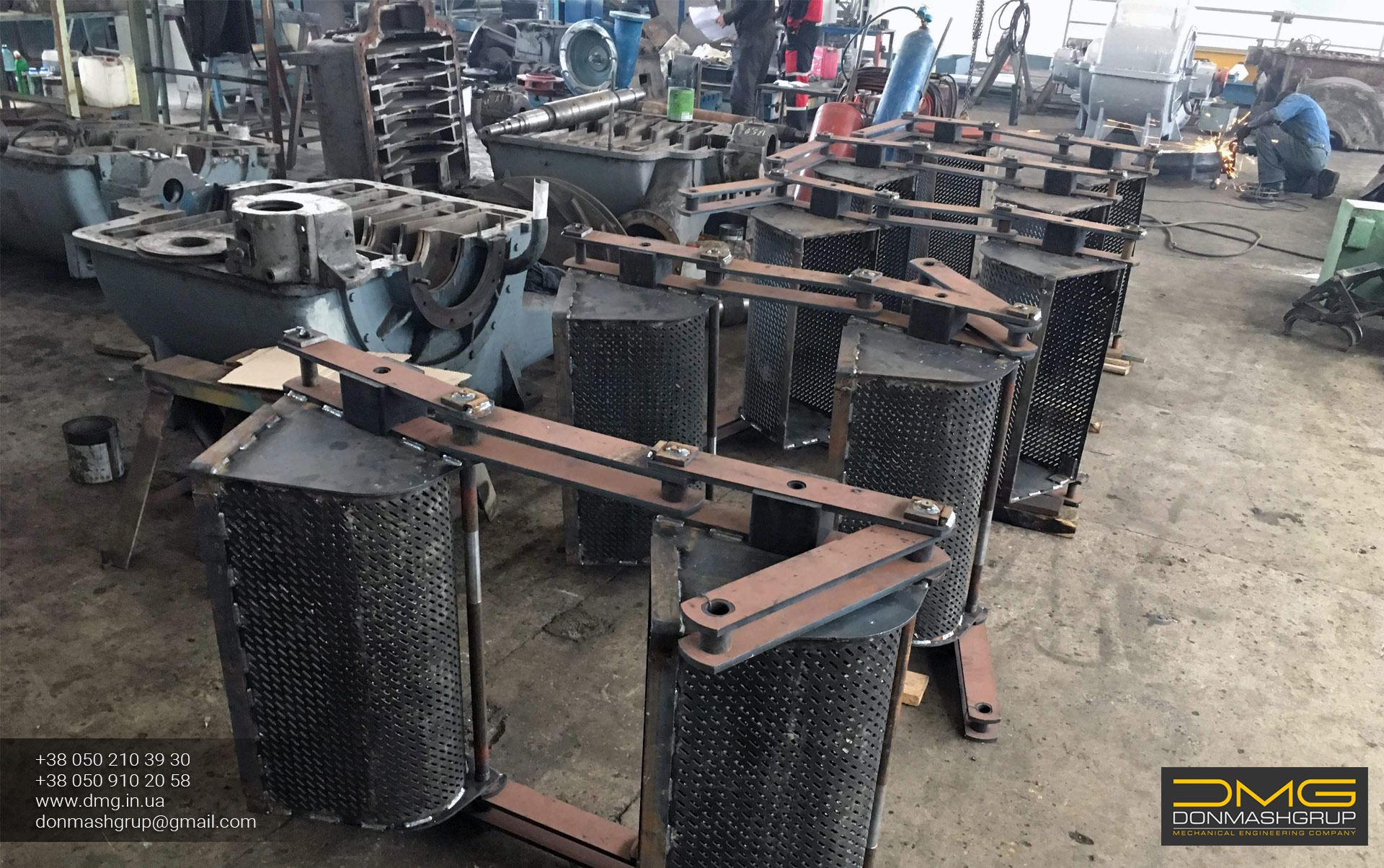

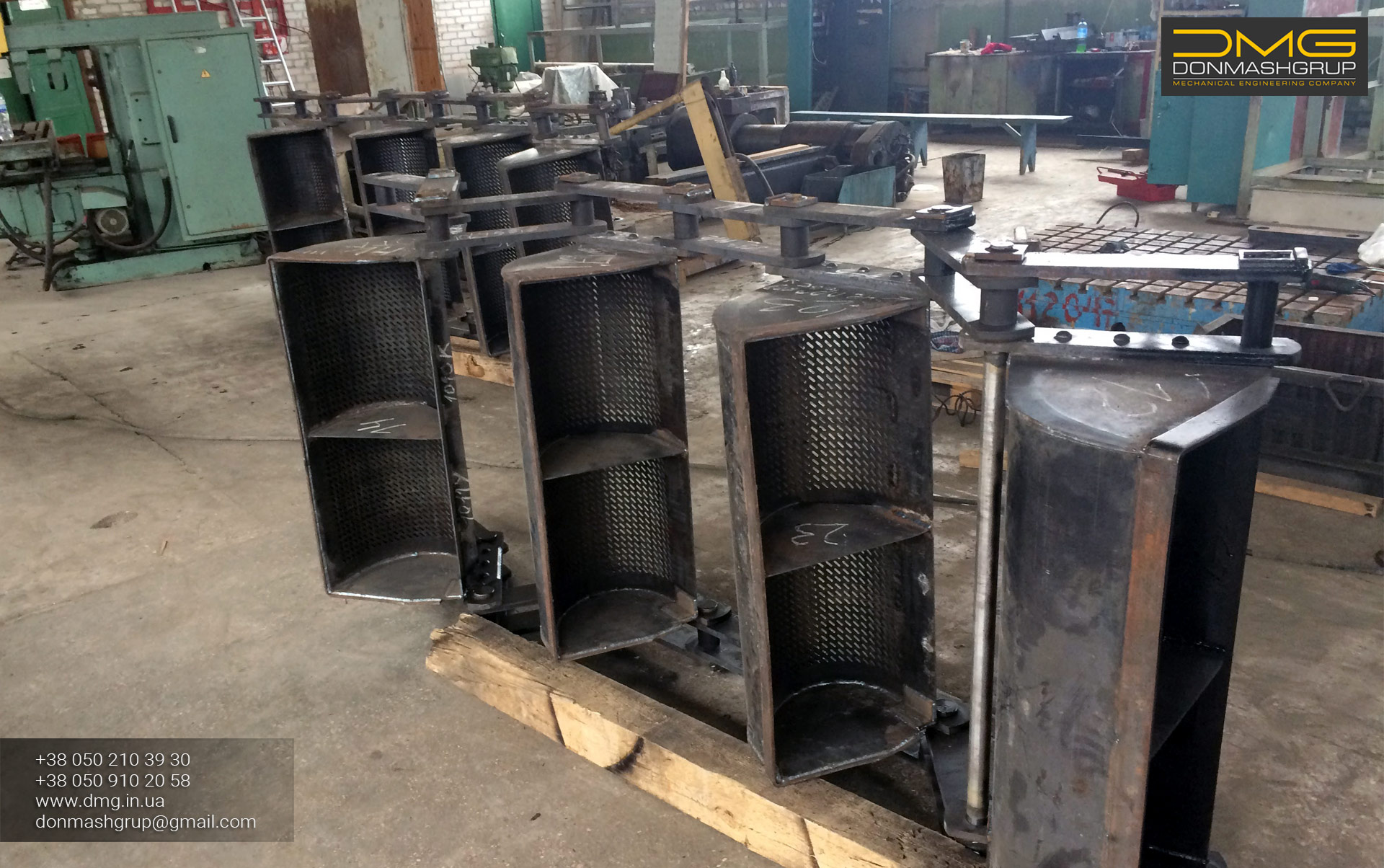

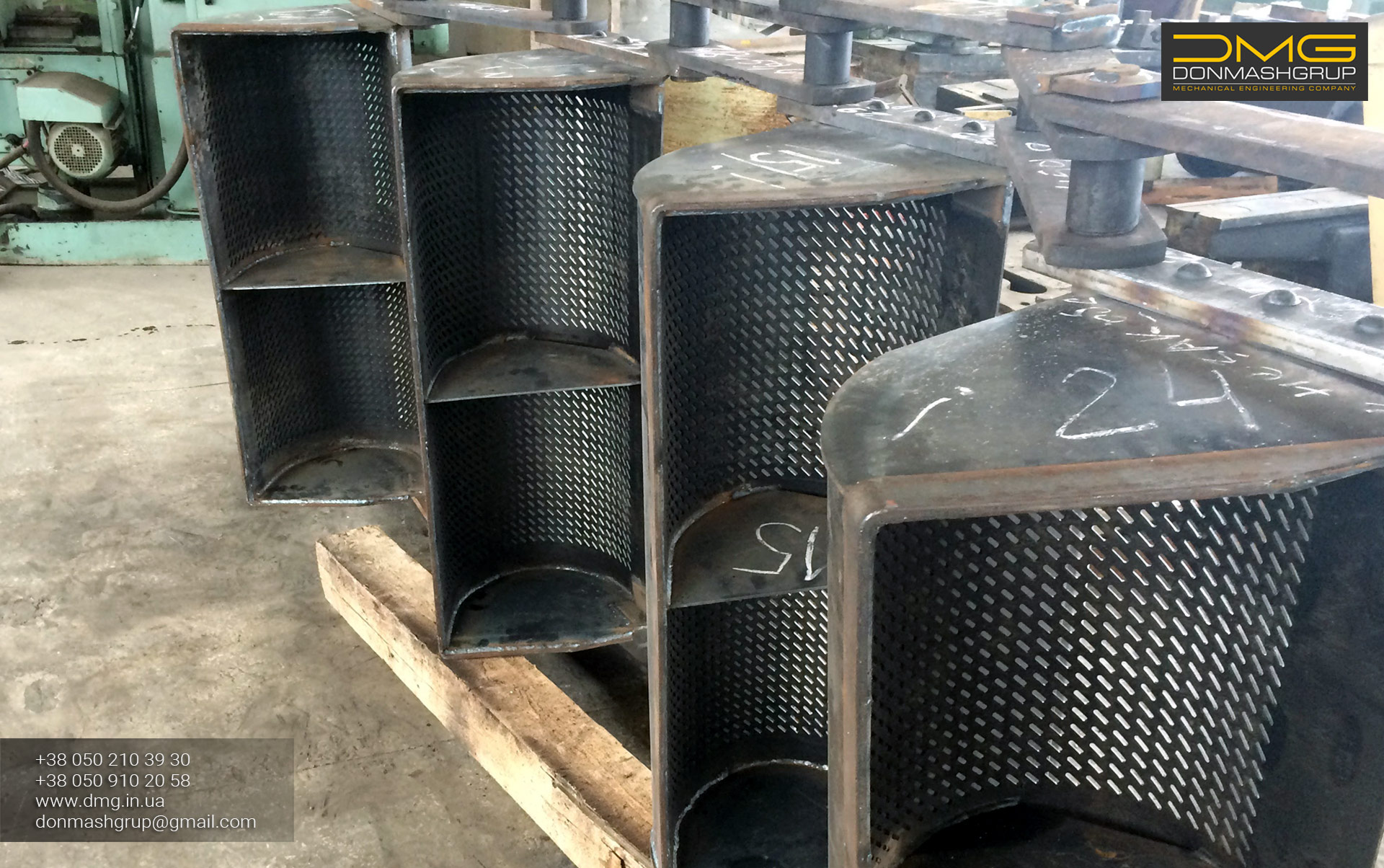

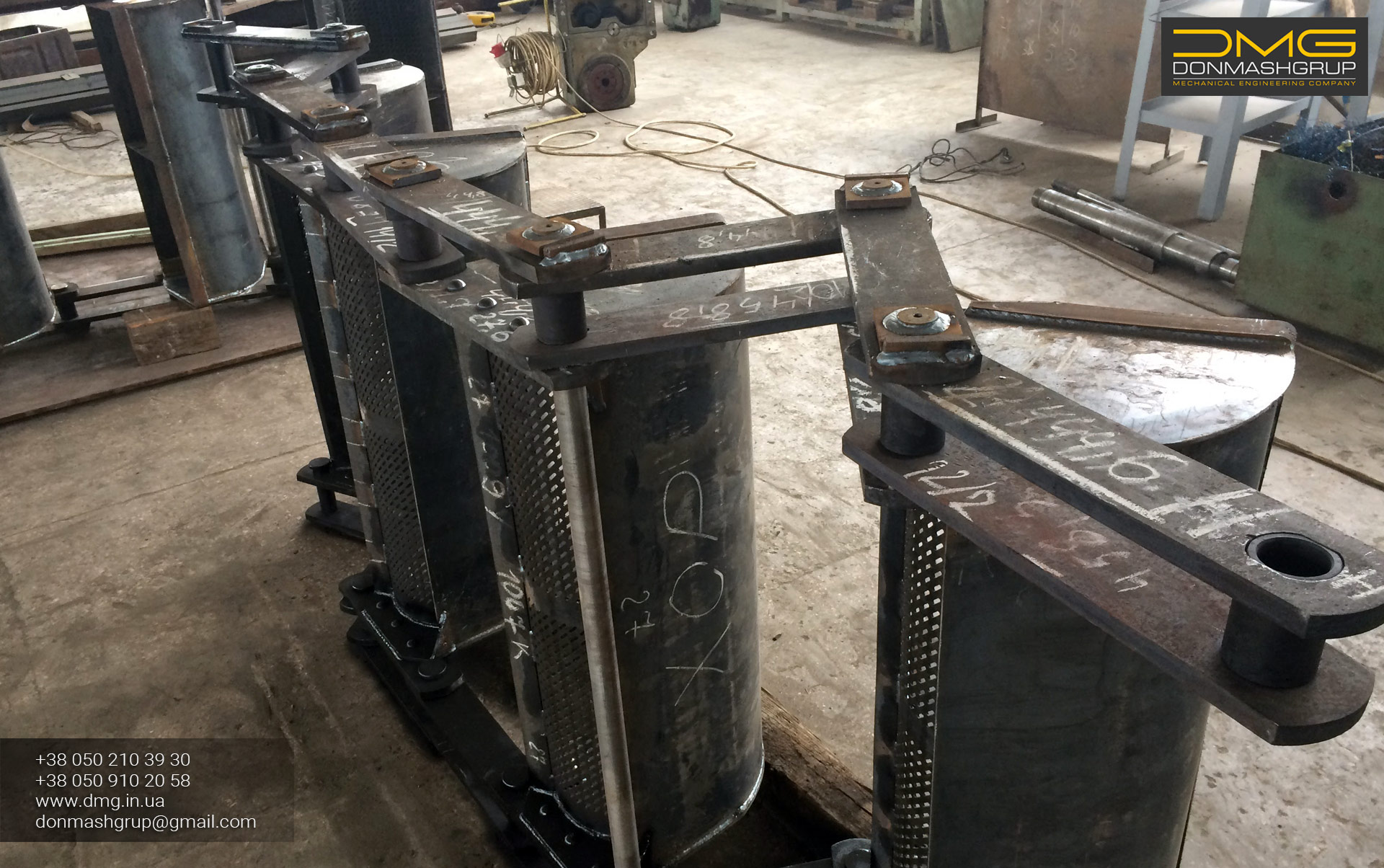

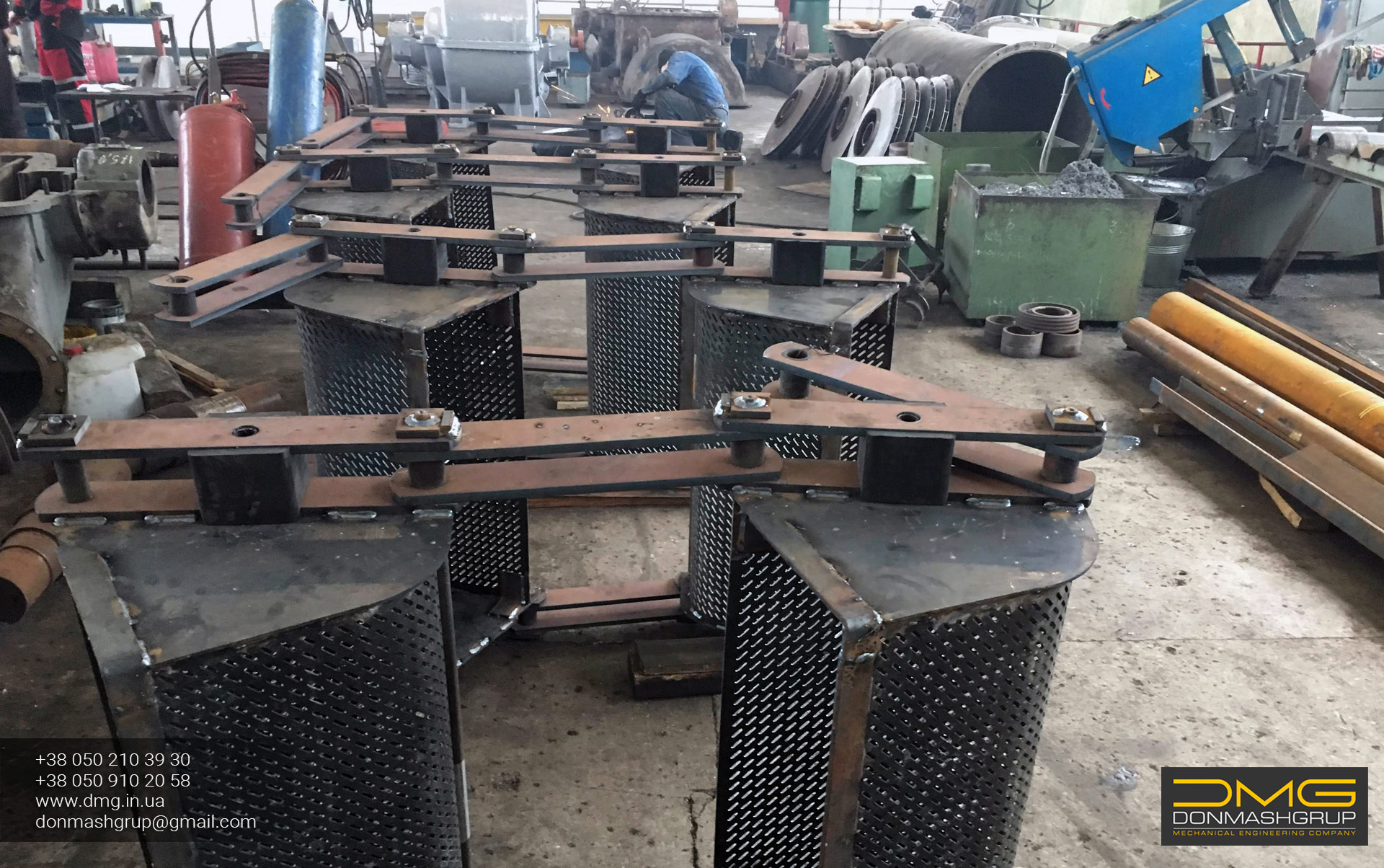

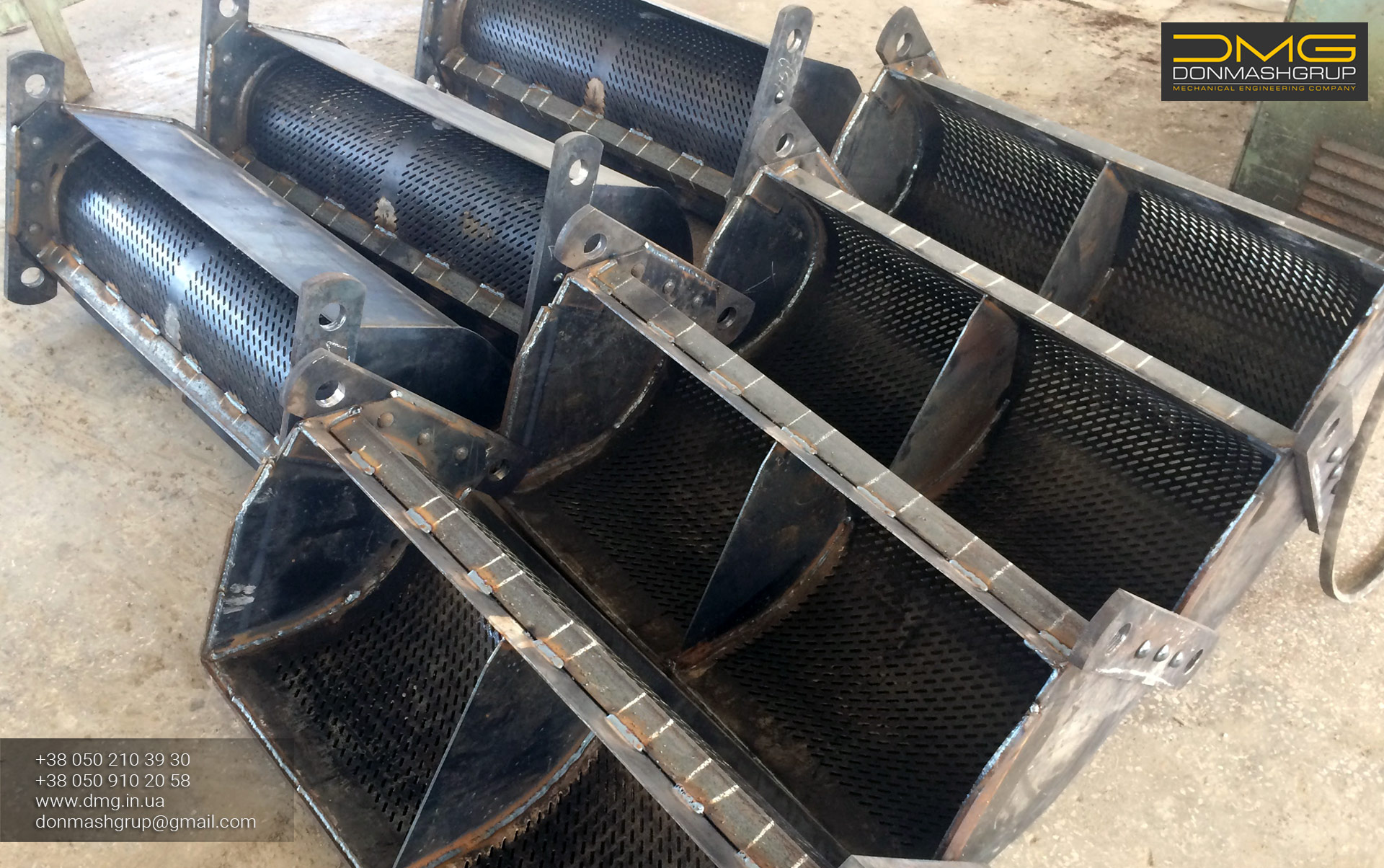

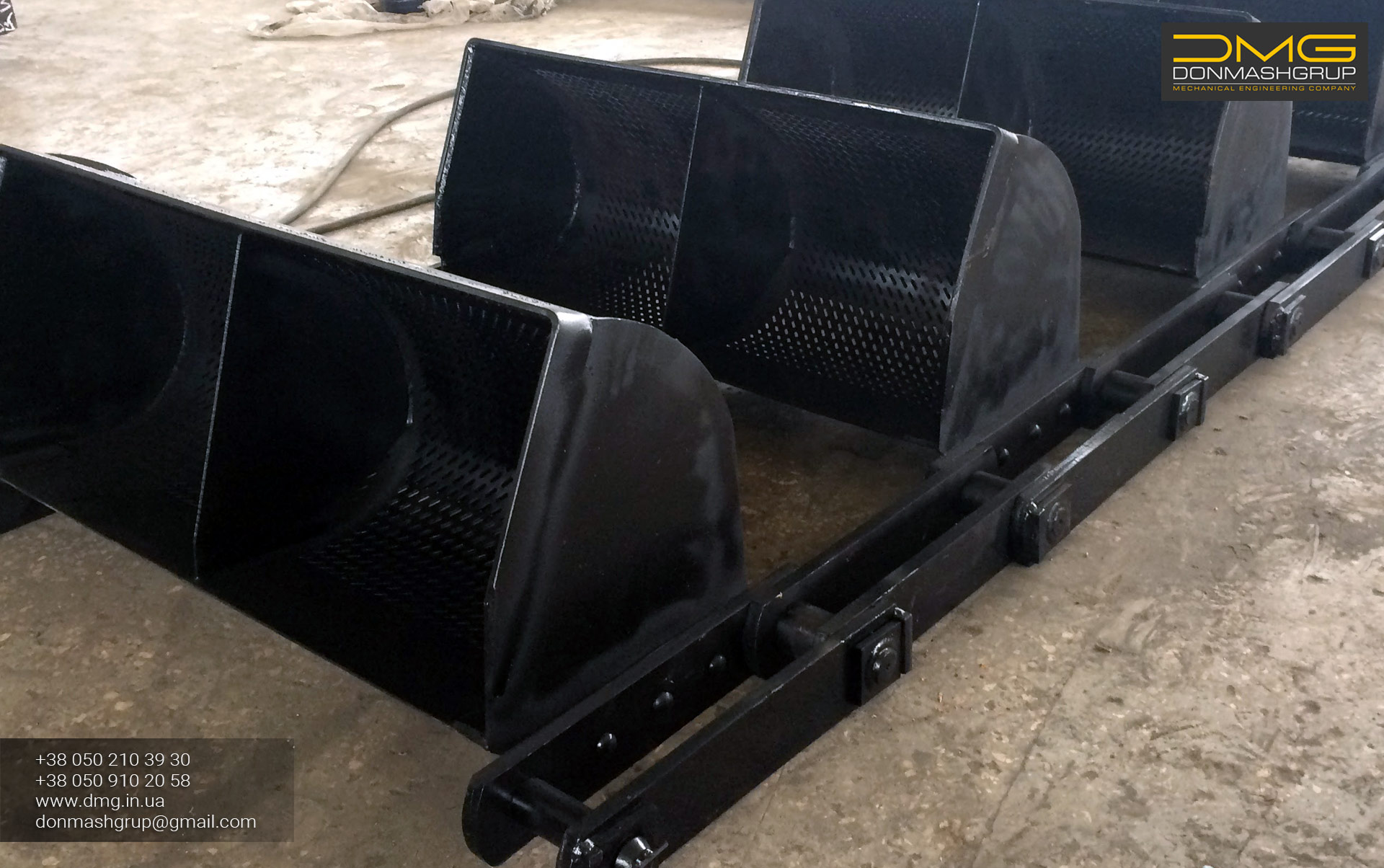

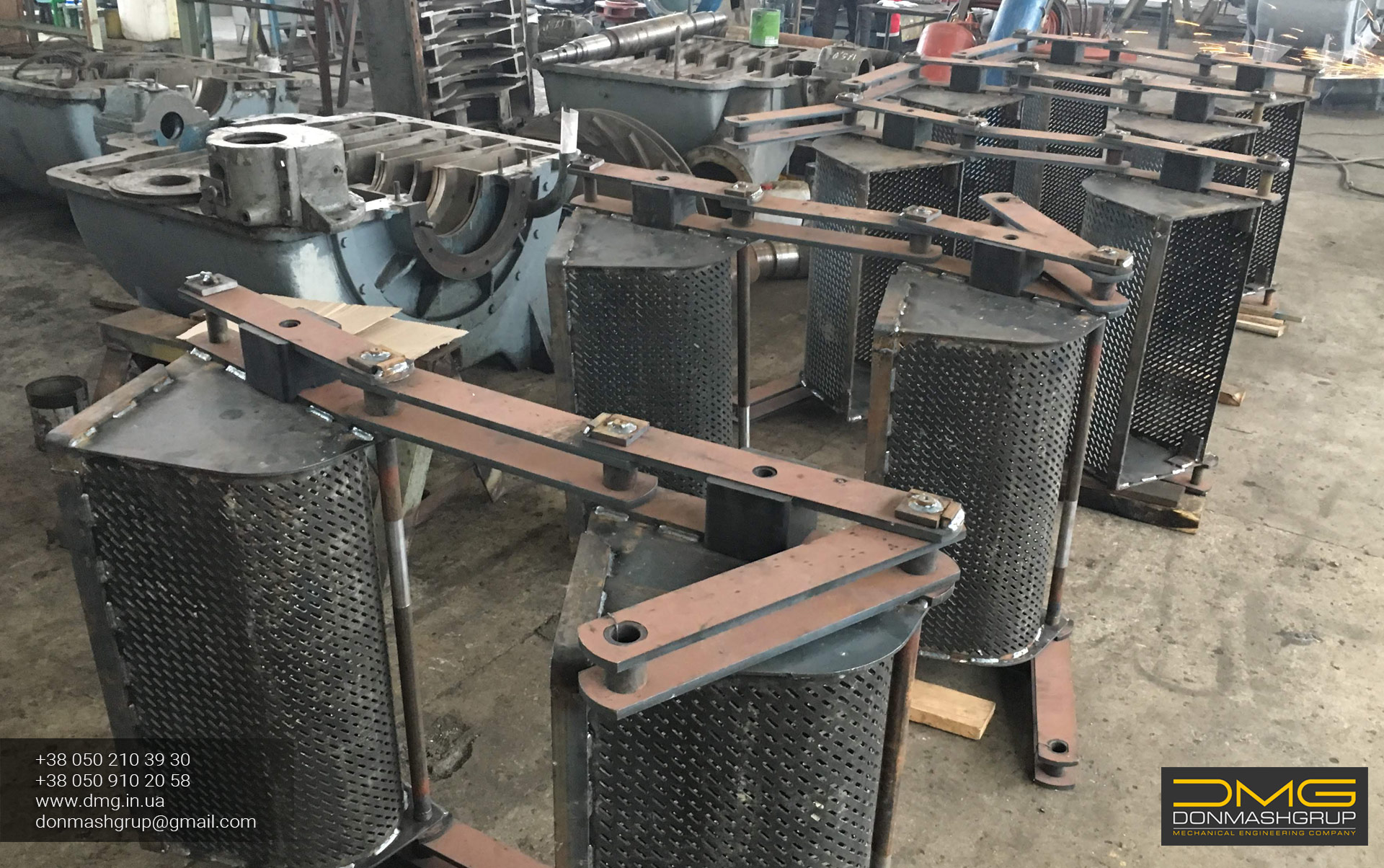

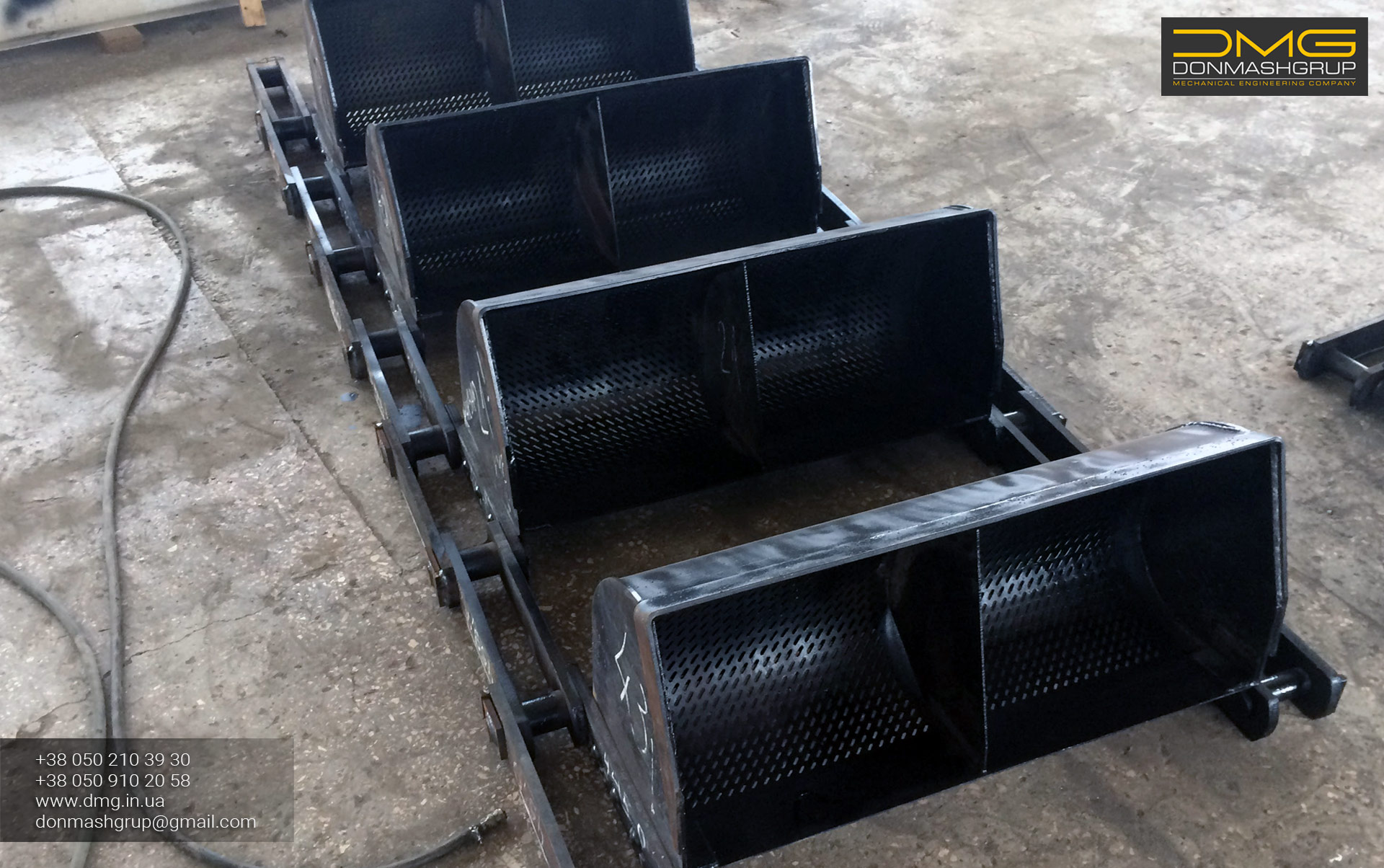

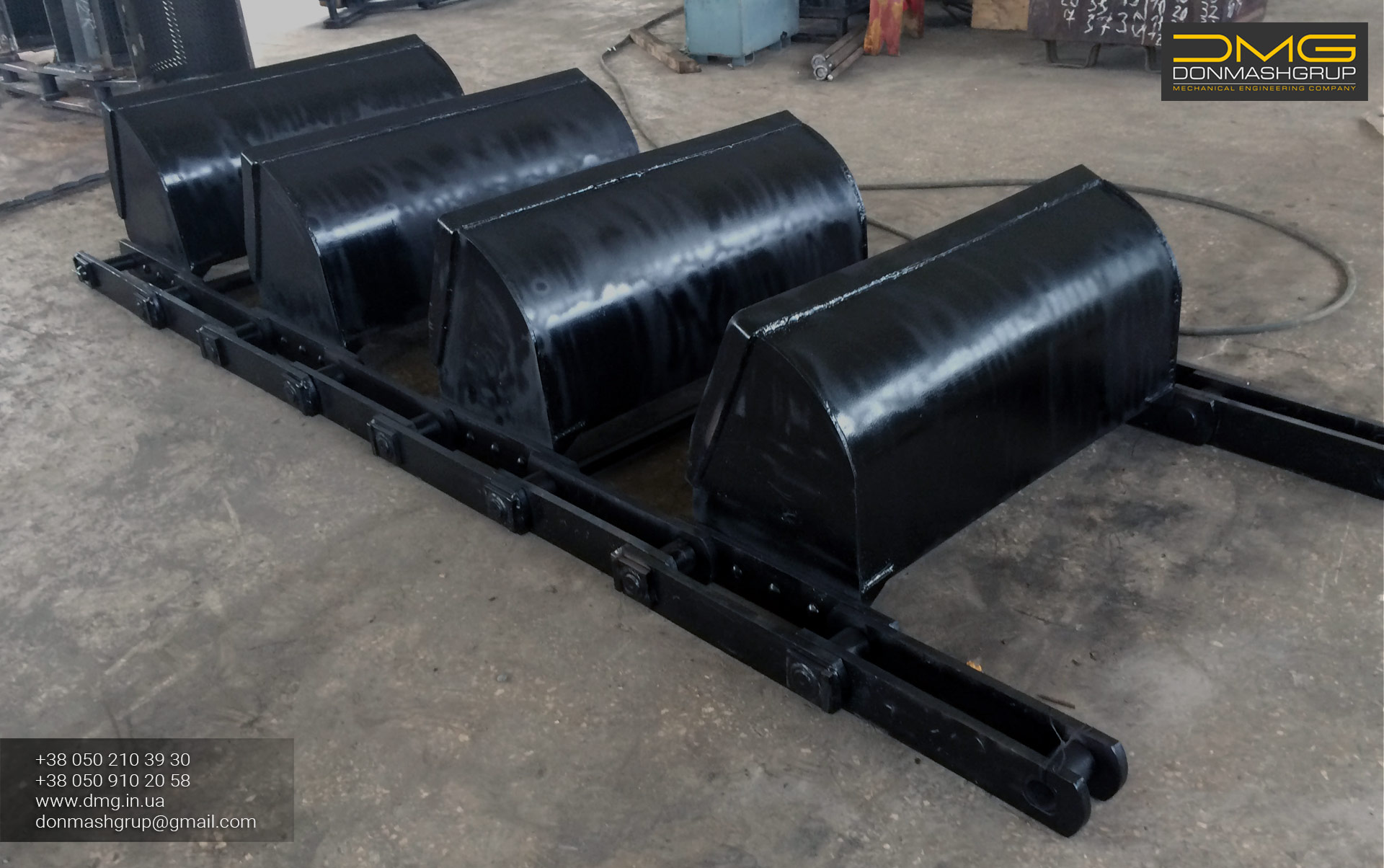

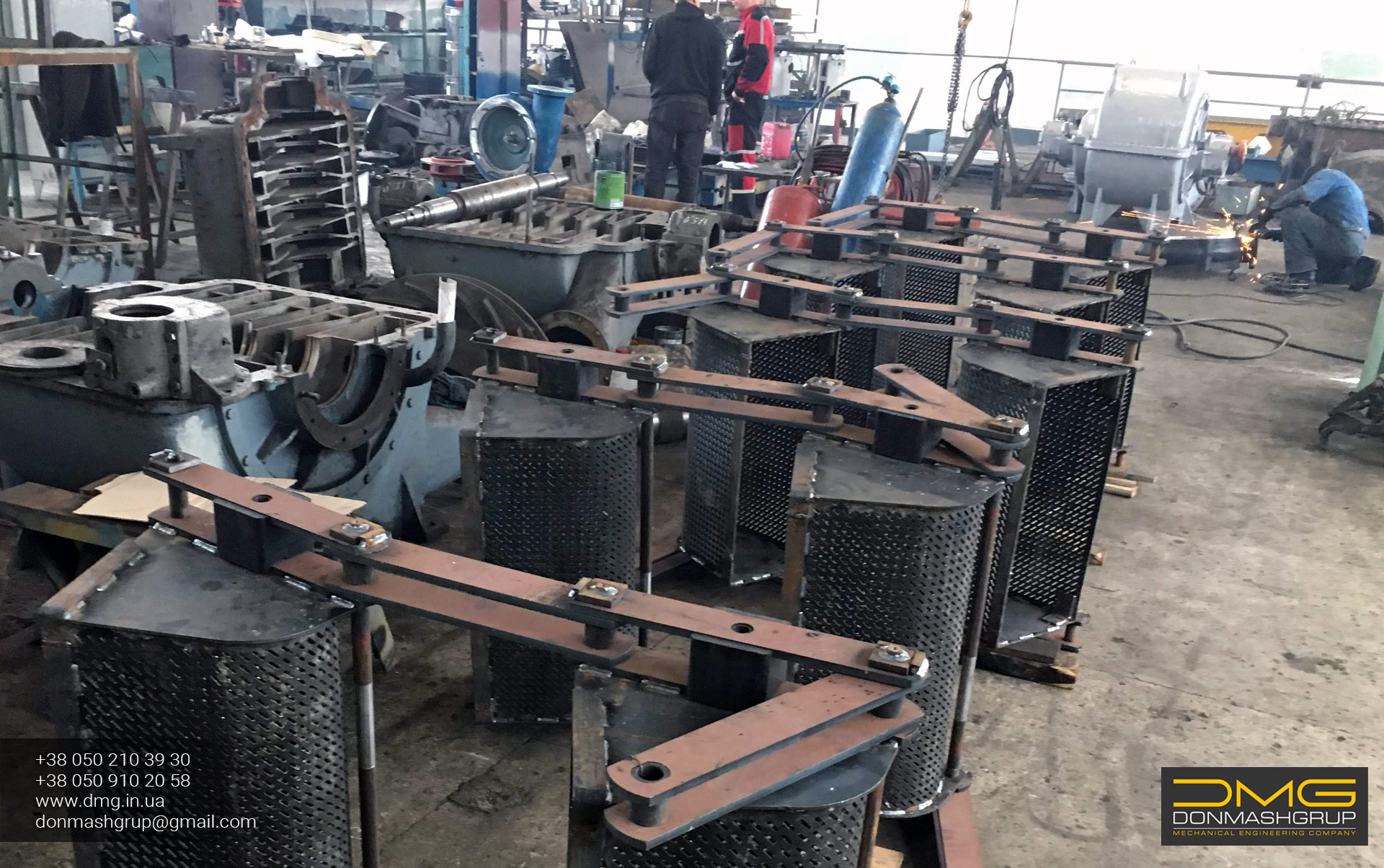

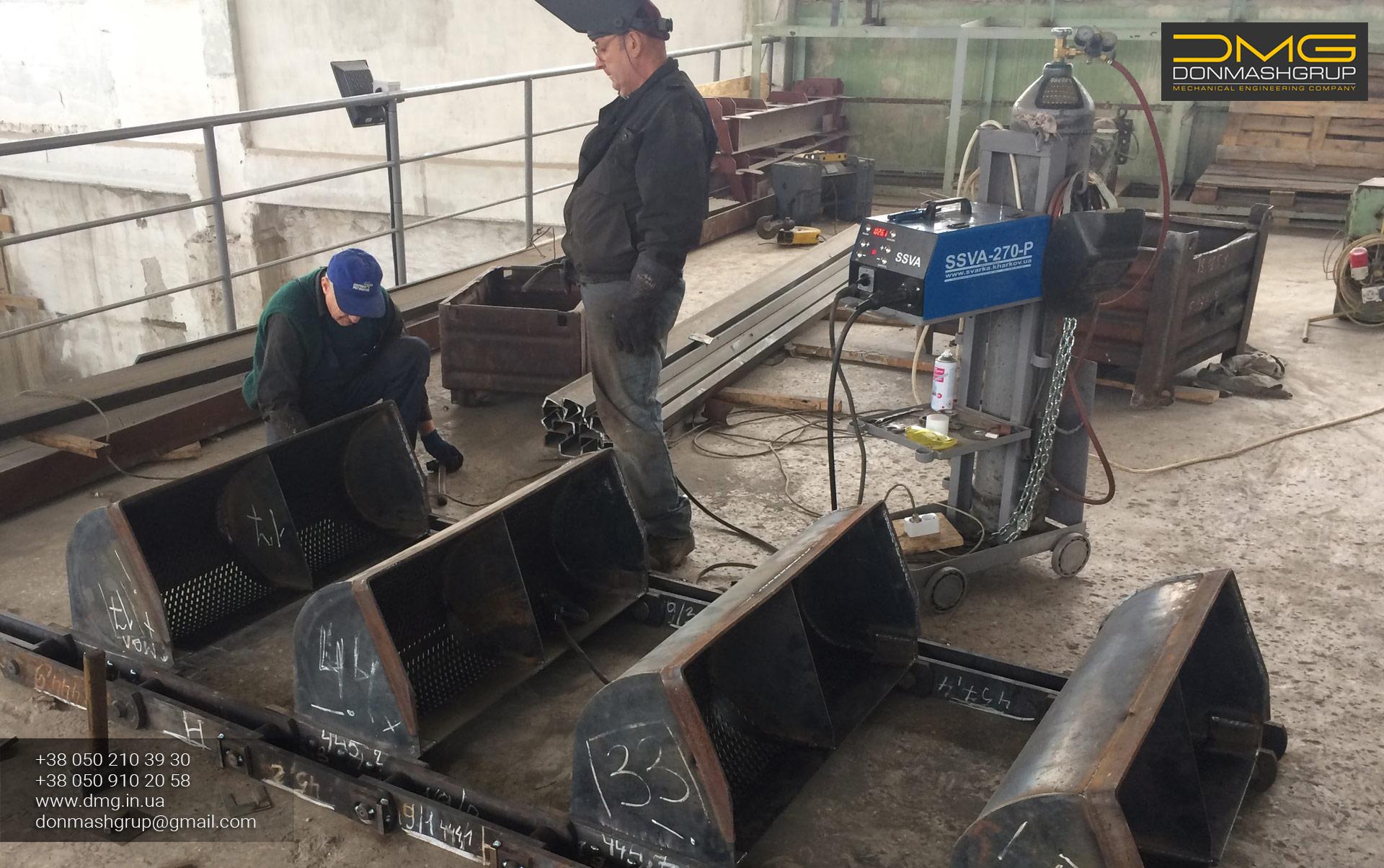

Ленты (цепи) ковшовые обезвоживающих элеваторов ЭО производства ДОНМАШГРУП
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕВАТОРА ОБЕЗВОЖИВАЮЩЕГО ЭО6C (ЭО6)
| Производительность при насыпном весе метров кубических в час, т/час | ЭО6С: 34,8 — 77 ЭО6: 17,2 — 38,5 |
| Угол наклона к горизонту, градусы | 60° — 75° |
| Скорость движения ковшовой ленты, м/сек | 0,17; 0,25; 0,38 |
| Длина элеватора, не более | 30 |
| Крупность кусков транспортируемого материала, не более, мм | 150 |
| Ширина ковша, мм | 650 |
| Вместимость ковша, л | 45 |
| Шаг ковшей , мм | ЭО6С — 400 ЭО6 — 800 |
| Коэффициент заполнения ковшей | 0,5…0,9 |
| Тип тяговой цепи | втулочно-пластинчатая |
| Шаг цепи, мм | 400 |
| Диаметр валика цепи, мм | 45 |
| Толщина пластины цепи, мм | 20 |
| Ширина пластины цепи, мм | 100 |
| Длина втулки | 89 |
| Разрывная нагрузка на одну ветвь цепи, кг | 125 000 |
| Число граней приводной звездочки | 4 |
| Натяжное устройство | винтовое |
| Ход натяжения, мм | 600 |
| Тип дополнительной зубчатой пары | эвольвентная, прямозубая |
| Число зубьев дополнительной зубчатой пары: шестерни/колеса | 22/106 |
| Межцентровое расстояние дополнительной зубчатой пары, мм | 768 |
| Модуль зубьев по ГОСТ9563-60 | 12 |
| Тип редуктора | ЦДНД-315 |
| Номинальная частота вращения электродвигателя, об мин | 1500 |
| Номинальная мощность электродвигателя, кВт* | 15-30 |
