Цепь скребковая В-650 конвейера КСГС-6
• рабочая ширина скребка — 650мм
• высота скребка — 250мм
• шаг скребков — 640мм
ЦЕПЬ СКРЕБКОВАЯ КСГС-6
Благодаря огромному опыту и высококлассной команде наших конструкторов, применению оптимальных материалов, термообработке всех трущихся элементов цепи и обратной связи с заказчиками, нам удалось существенно увеличить ресурс работы скребковых цепей конвейеров КСГС.
Назначение и область применения скребкового конвейера КСГС-6
Конвейер скребковый КСГС-6, является транспортным устройством непрерывного действия закрытого типа, установленном горизонтально или под углом не более 30°.
Скребковый конвейер КСГС-6 предназначен для транспортирования и распределения по бункерам каменных углей, антрацита и других продуктов обогащения, с объемной массой насыпного груза до 1400 кг/м3, влажностью до 15% и крупностью кусков до 300 мм.
Основным бесконечным рабочим органом скребкового конвейера КСГС-6 является замкнутая тяговая втулочно-катковая скребковая цепь КСГС, приводимая в движение ведущими звездочками приводной секции.
Наибольшее распространение скребковые конвейеры КСГС-6 получили на угольных обогатительных фабриках и коксохимических предприятиях.
УСТРОЙСТВО И ОСОБЕННОСТИ КОНСТРУКЦИИ
СКРЕБКОВОЙ ЦЕПИ В-650 КОНВЕЙЕРА КСГС-6
Цепь скребковая В-650 конвейера КСГС-6, являясь основным рабочим транспортирующим органом, состоит из двух ветвей тяговой пластинчатой катковой цепи с прикрепленными к граням внутренних пластин бортами, образовывающими в свою очередь подвижный желоб.
К бортам прикреплены опорные уголки. Борта и уголки крепятся неразъемным электросварочным соединением. К уголкам между двух ветвей на болтовые соединения крепятся скребки. Борта и скребки образуют подвижное замкнутое пространство ящичного типа для транспортировки продуктов обогащения по настилу конвейера.
Тяговые ветви скребковой цепи КСГС-6 соответствуют требованиям ГОСТ 588-81 «Цепи тяговые пластинчатые», а по многим параметрам и превосходят данные требования.
Высокая прочность и жесткость скребковой цепи КСГС-6, а также повышенная твердость всех трущихся поверхностей обеспечивает надежную и долговечную работу в процессе их эксплуатации.
ВСЕ ТРУЩИЕСЯ ПОВЕРХНОСТИ ЭЛЕМЕНТОВ ЦЕПИ КСГС-6 ПОДВЕРГНУТЫ ТЕРМИЧЕСКОЙ ОБРАБОТКЕ:
— валики цепей КСГС-6 изготавливаются из стали 40Х ГОСТ4543-71 с термической обработкой (улучшение для повышения прочностных свойств с поверхностной закалкой ТВЧ на глубину 2,0…2,5 мм с твердостью 50…55 HRC);
— втулки цепей КСГС-6 изготавливаются из стали 20Х ГОСТ4543-71 с термической обработкой (цементирование на глубину 1,2…1,6 мм с последующей закалкой на твердость 50…58 HRC);
— катки изготавливаются из стали 40Х ГОСТ4543-71 с термической обработкой (улучшение для повышения прочностных свойств с поверхностной закалкой ТВЧ на глубину 2,0…3,0 мм с твердостью 50…55 HRC);
— пластины изготавливается из стали 45 ГОСТ1050-88 с термической обработкой отверстий и трущихся граней (поверхностная закалка ТВЧ на глубину 2,0…3,0 мм с твердостью 50…55 HRC).
В стандартном исполнении борта цепи и скребок изготавливается из листа 6мм ст3 ГОСТ380-94. В конструкции цепи применяется уголок 6х63х63 ГОСТ8509-93 для опор, к которым крепится скребок и уголок для усиления самого скребка.
Скребок КСГС-6 в сборе обладает высокой жесткостью для перемещения продуктов обогащения, кроме того, скребок является связующим звеном между двумя тяговыми ветвями цепи.
ИЗГОТОВЛЕНИЕ СКРЕБКОВЫХ ЦЕПЕЙ КСГС-6 ПО ИНДИВИДУАЛЬНОМУ ЗАКАЗУ
По согласованию с заказчиком мы можем учесть любые, возможные к исполнению, пожелания Заказчика, которые сделают работу цепи КСГС-6 еще надежнее и существенно повысят ресурс ее эксплуатации.
Либо напротив, с целью удешевления скребковой цепи поможем подобрать материалы для достижения оптимального соотношения «цена-качество».
Примеры возможных изменений, с которыми уже сталкивалось наше предприятие:
- проведение дополнительной износостойкой наплавки на элементы скребка для продления ресурса работы
- изменение толщины материала на боковых листах, скребках, пластинах
- замена марки применяемого материала на более износостойкий
- конструктивные изменения, которые не ухудшают работоспособность цепи
- изменение размеров втулочно-пальцевых соединений
- изменение требований по термическому упрочнению любой детали

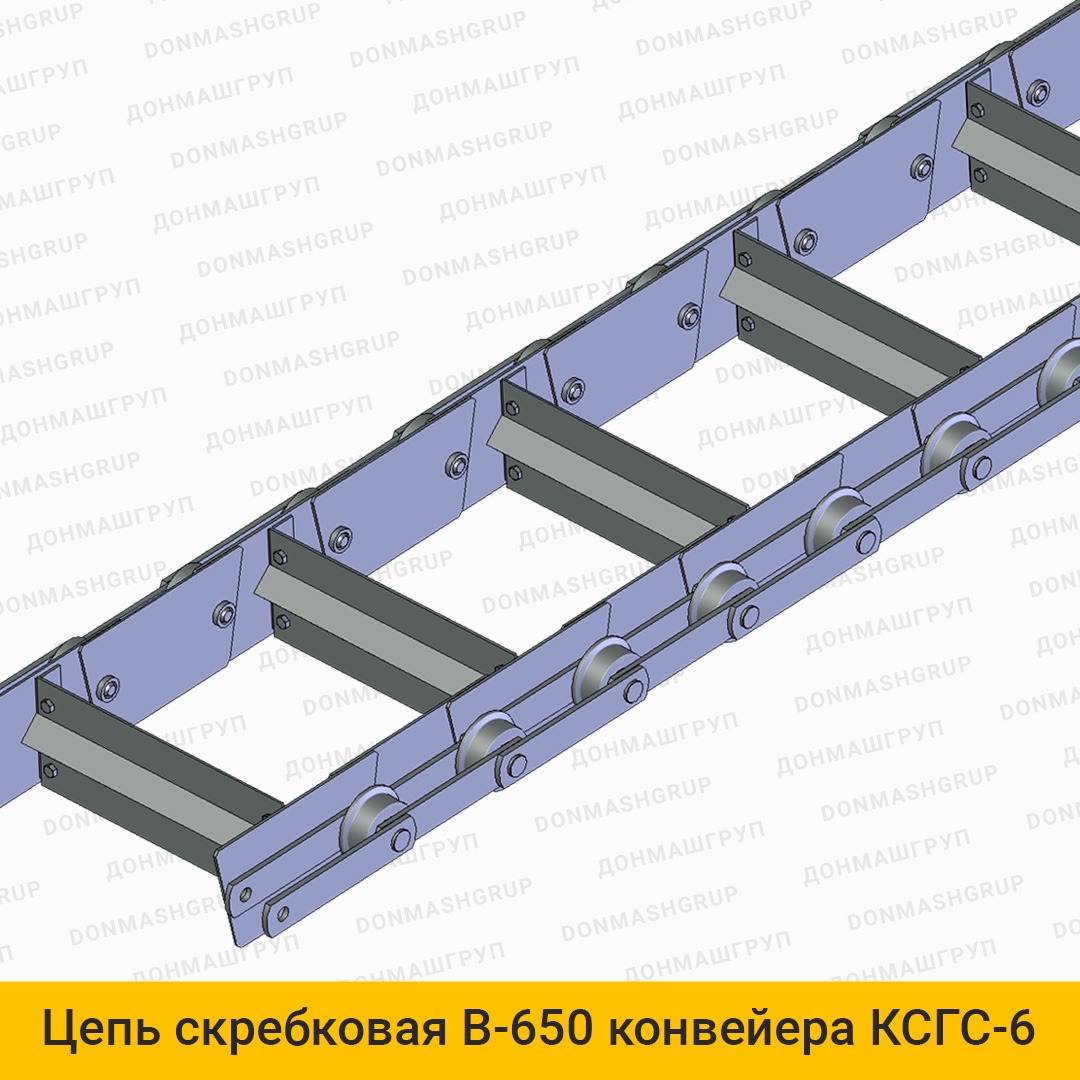

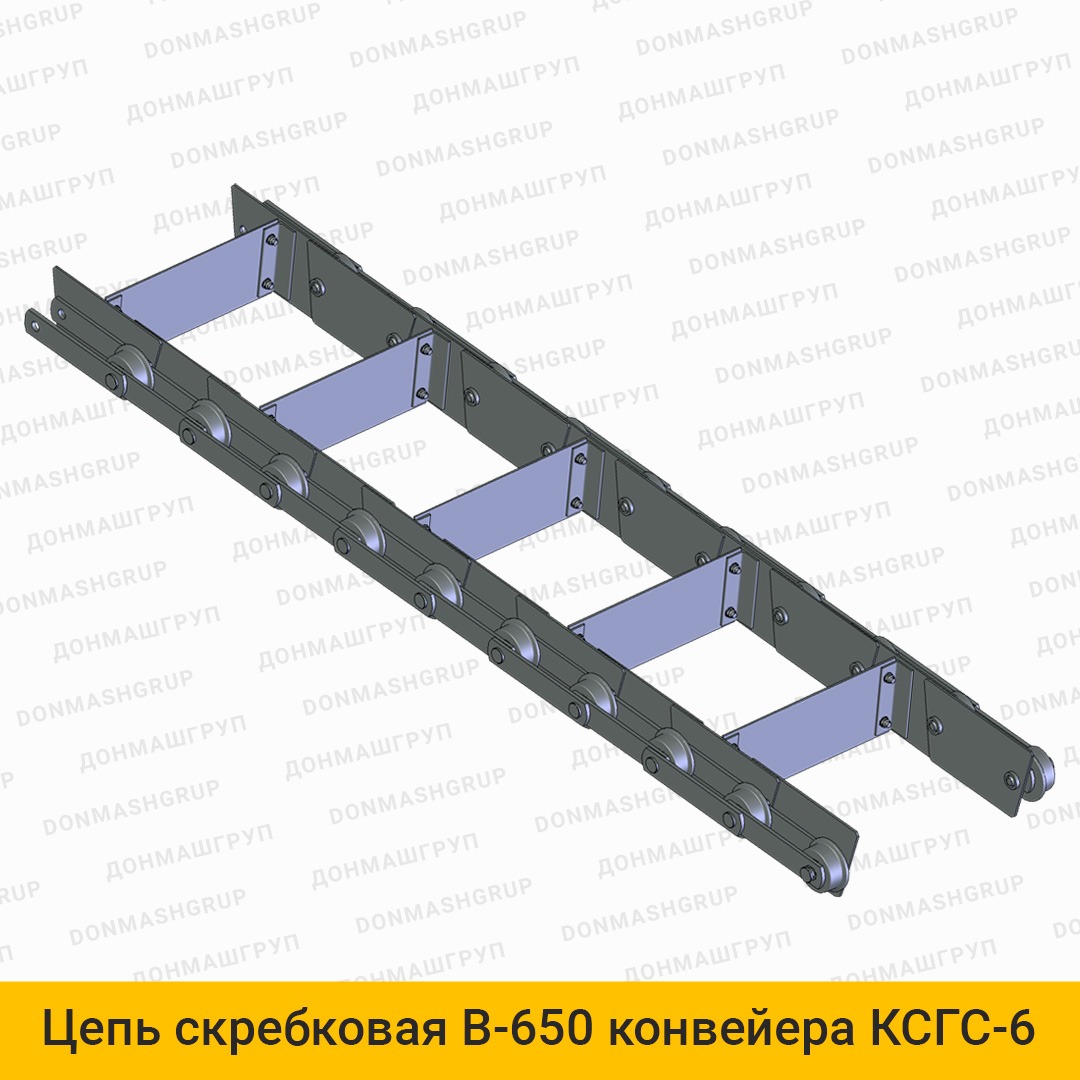

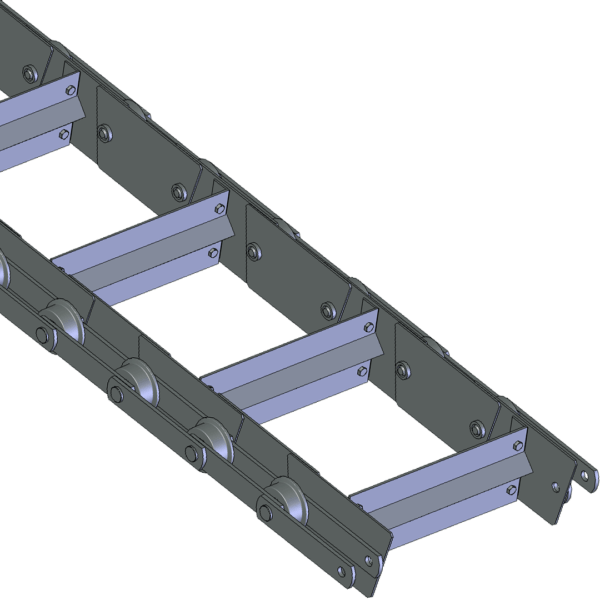

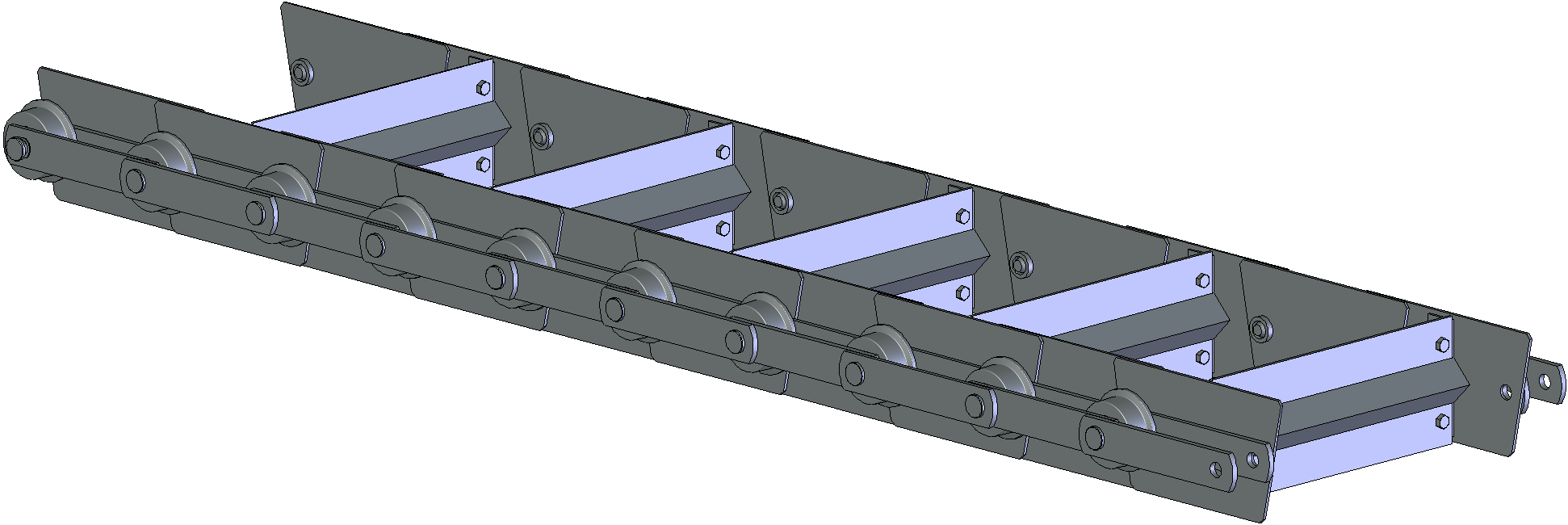

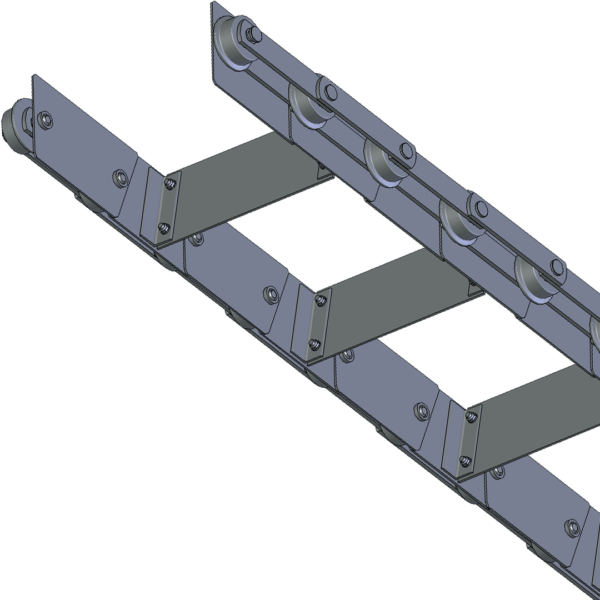

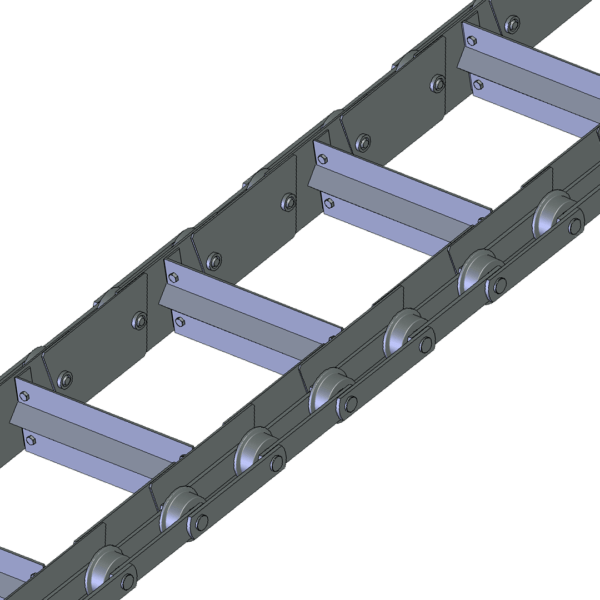

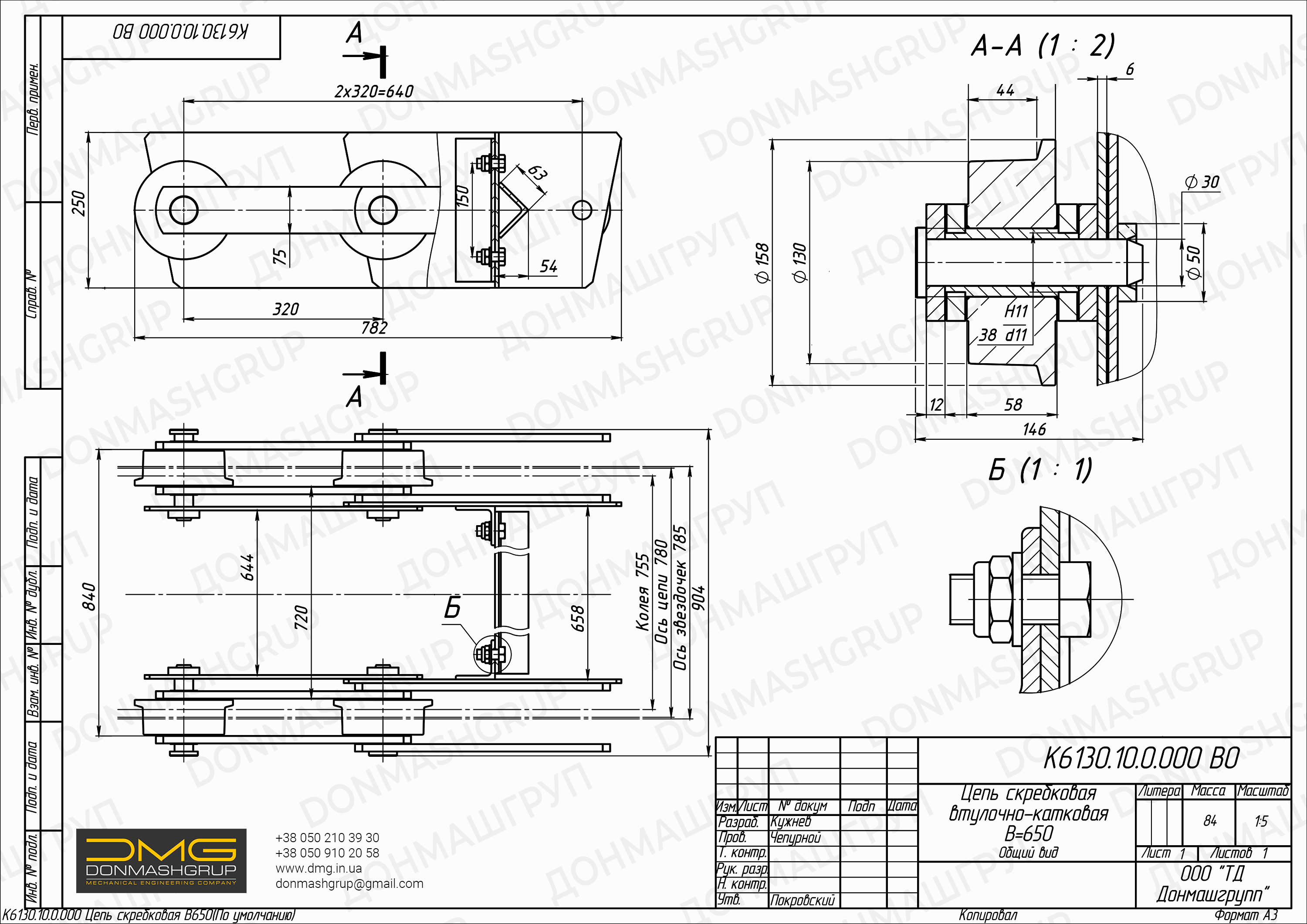

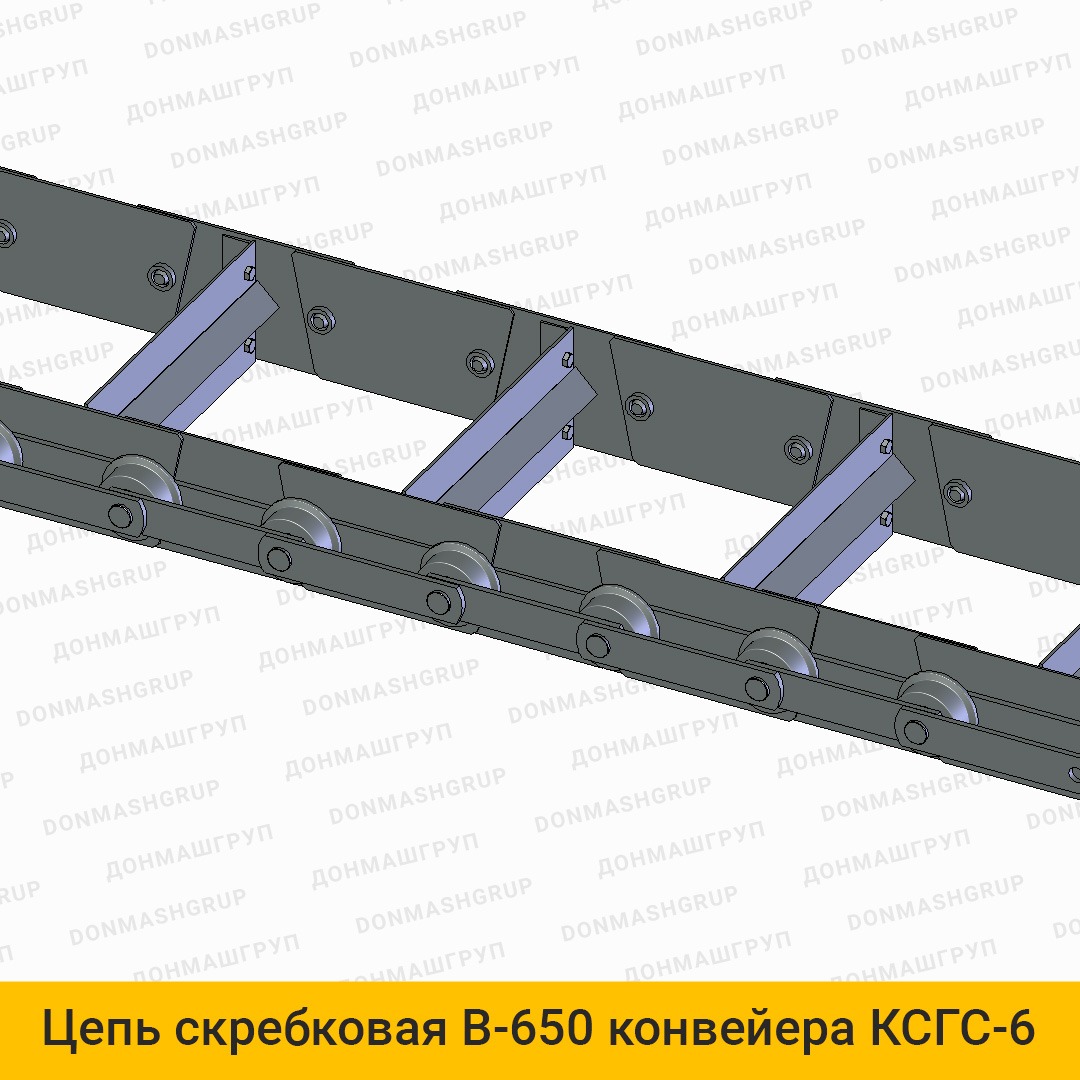

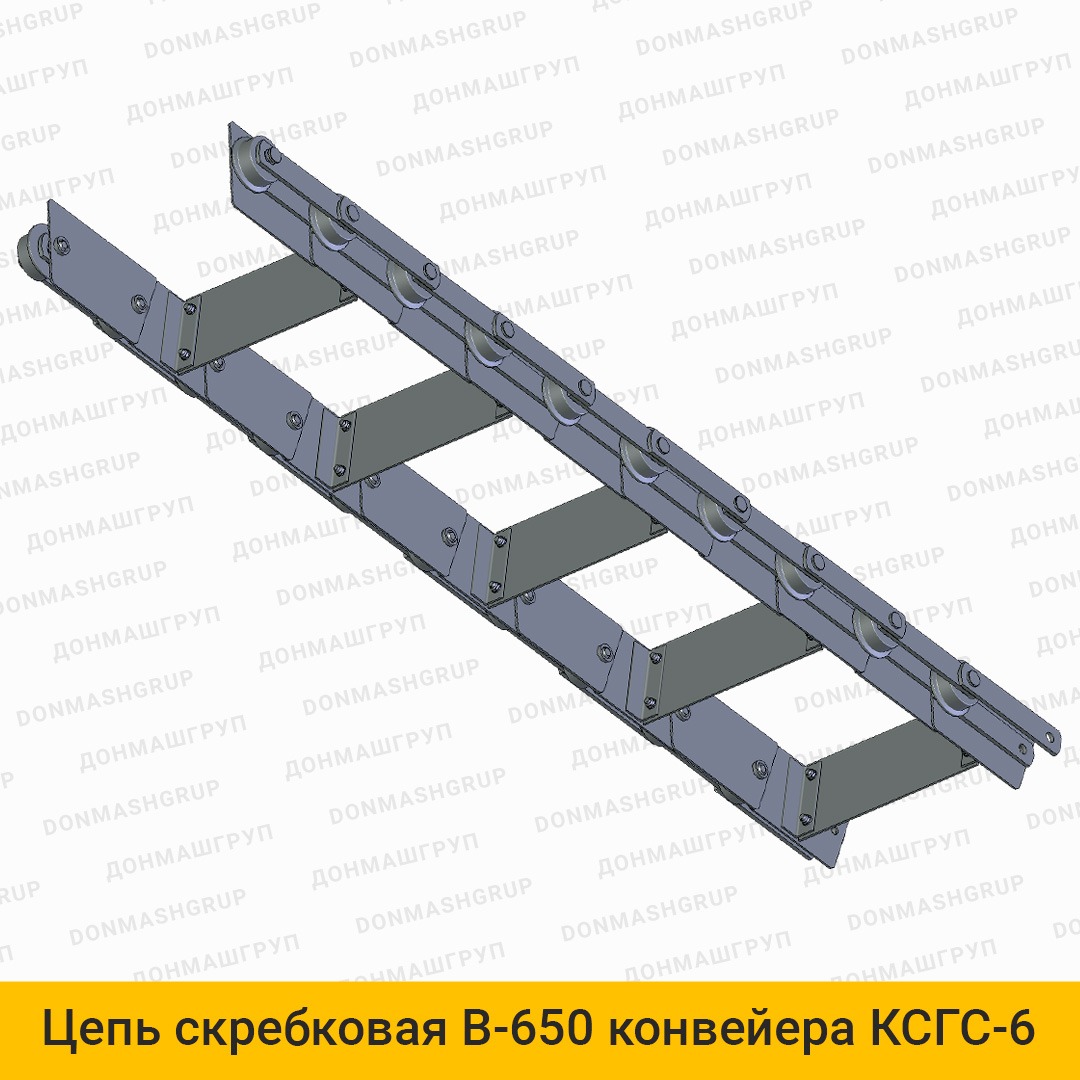

ЧЕРТЕЖ СКРЕБКОВОЙ ЦЕПИ В-650 КОНВЕЙЕРА КСГС-6
ПРОЦЕСС ИЗГОТОВЛЕНИЯ СКРЕБКОВЫХ ЦЕПЕЙ ДЛЯ ЭЛЕВАТОРОВ КСГС
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКРЕБКОВОГО КОНВЕЙЕРА КСГС-6
| Максимальная расчетная производительность, т/ч** | 125 |
| Скорость движения скребковой цепи, м/с | 0,3 — 0,63 |
| Ширина скребка, мм | 650 |
| Высота скребка, мм | 250 |
| Шаг цепи, мм | 320 |
| Шаг скребков, мм | 640 |
| Рабочая ветвь | нижняя |
| Крупность транспортируемого материала не более, мм | 300 |
| Расстояние между осями приводного и натяжного валов, мм | от 8000 до 60000 |
| Число зубьев звездочки | 6 |
| Тип редуктора* | ЦТНД, ЦТН |
| Передаточное число редуктора* | 78,53; 99,46; 103,98; 122,54; 126,04 |
| Номинальная частота вращения электродвигателя, об/мин. | 1500 |
| Мощность электродвигателя, кВт* | 22-55 |
* Изменяемый показатель, который зависит от длины конвейера, требуемой производительности и скорости.
** При скорости 0,63 м/с
