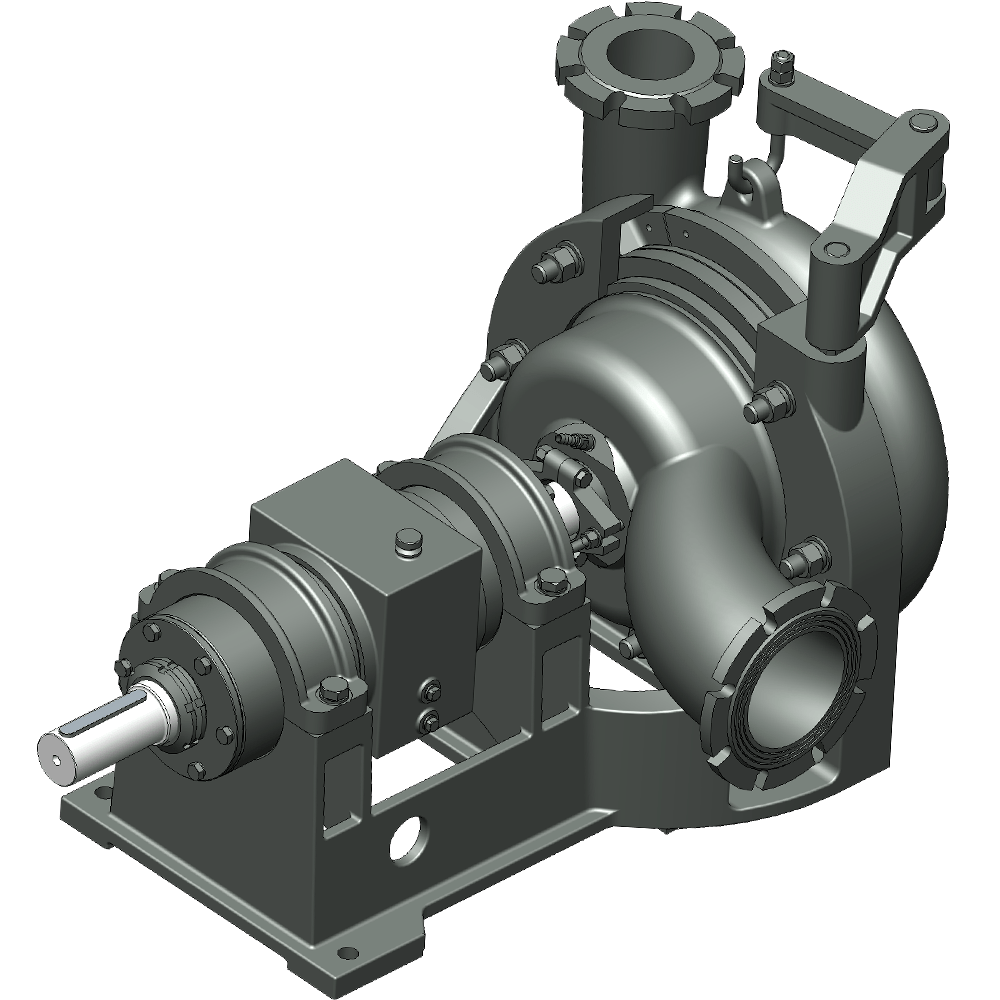

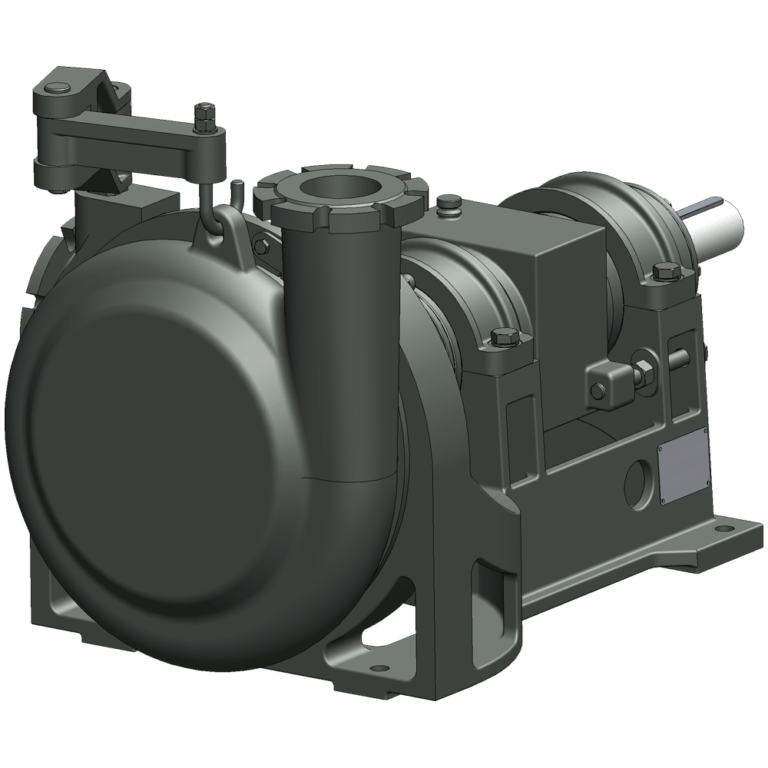

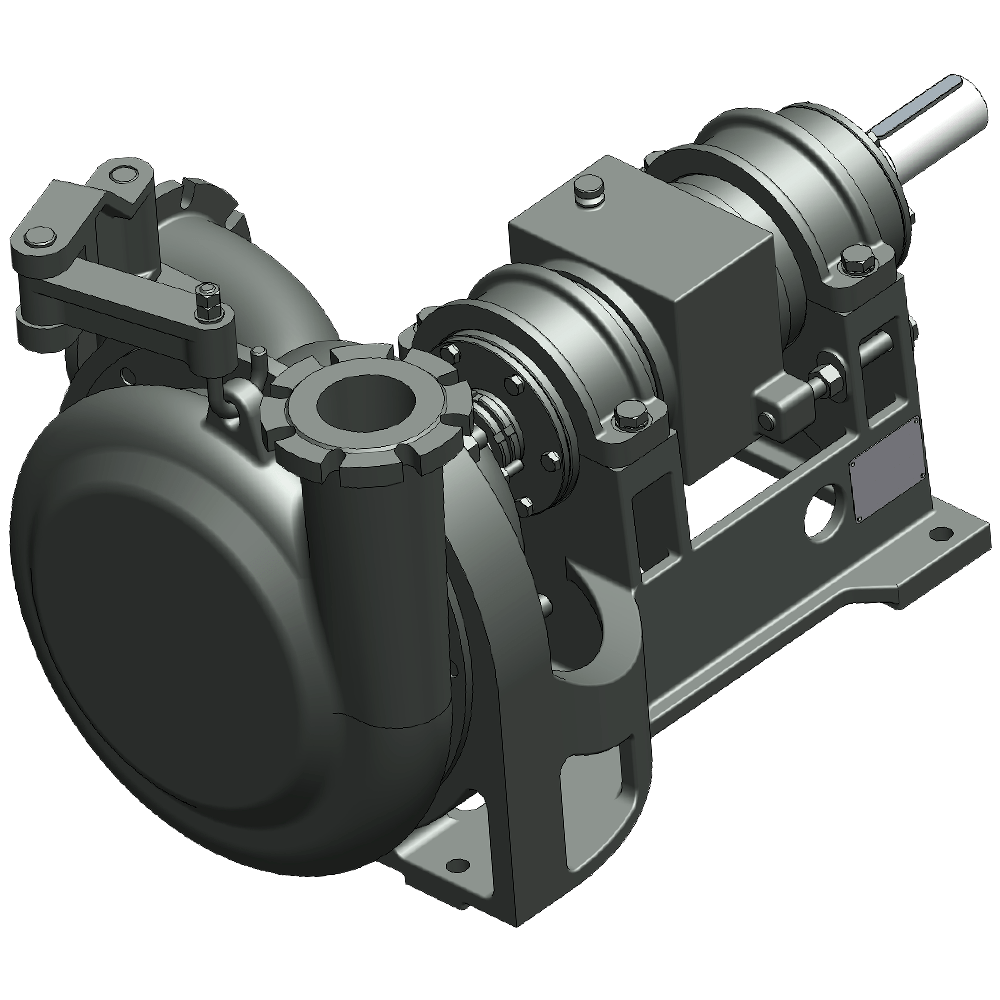

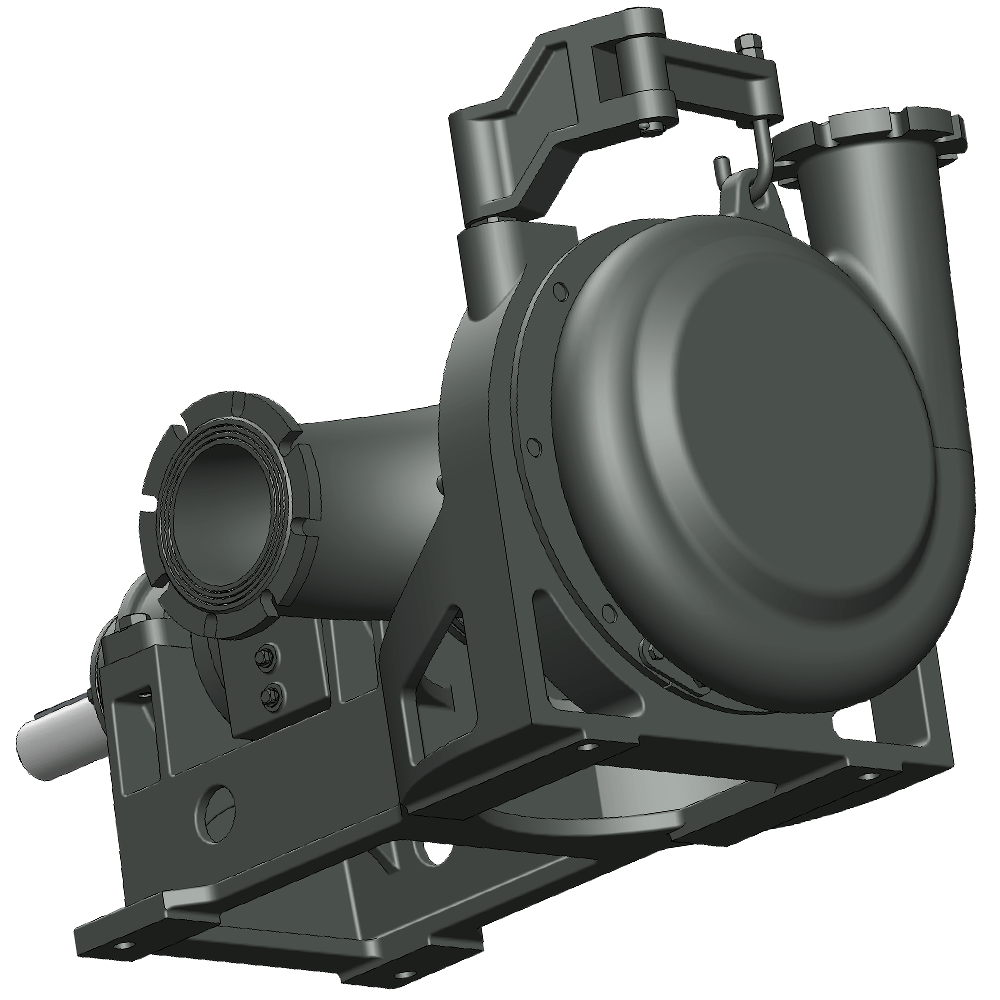

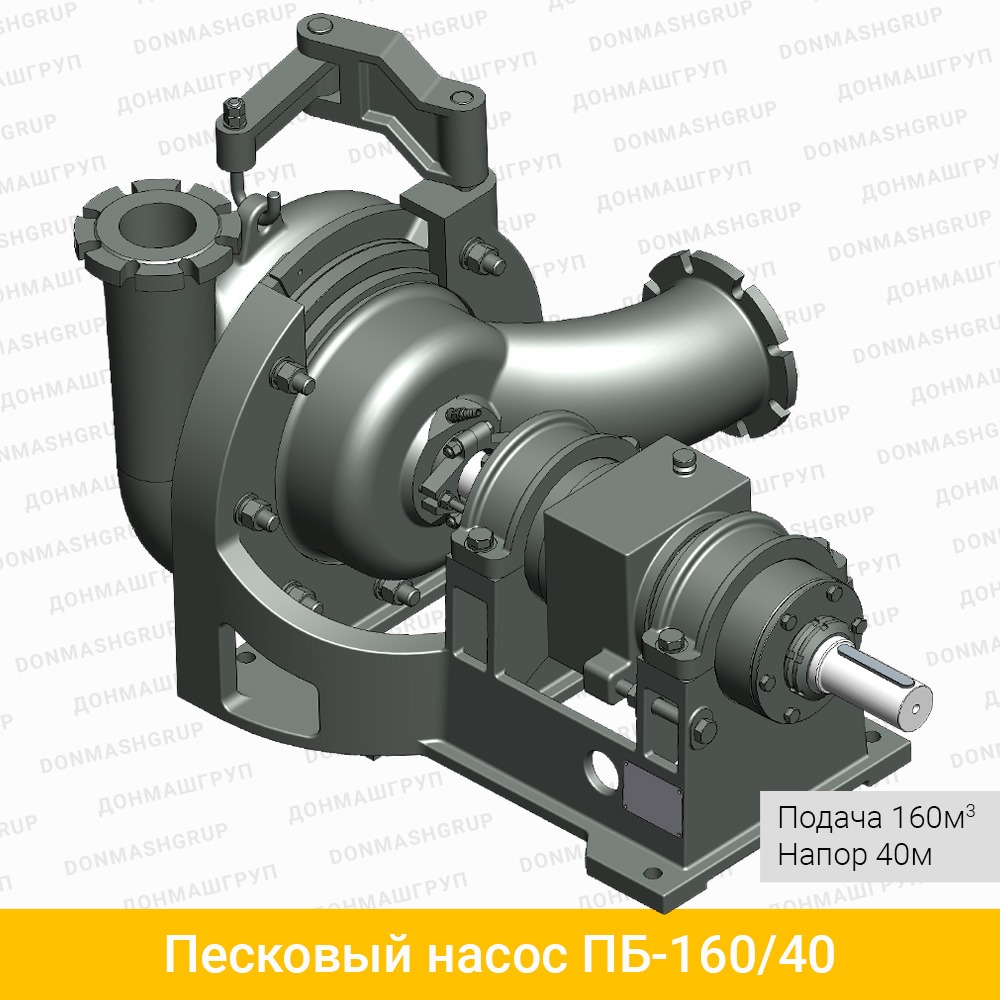

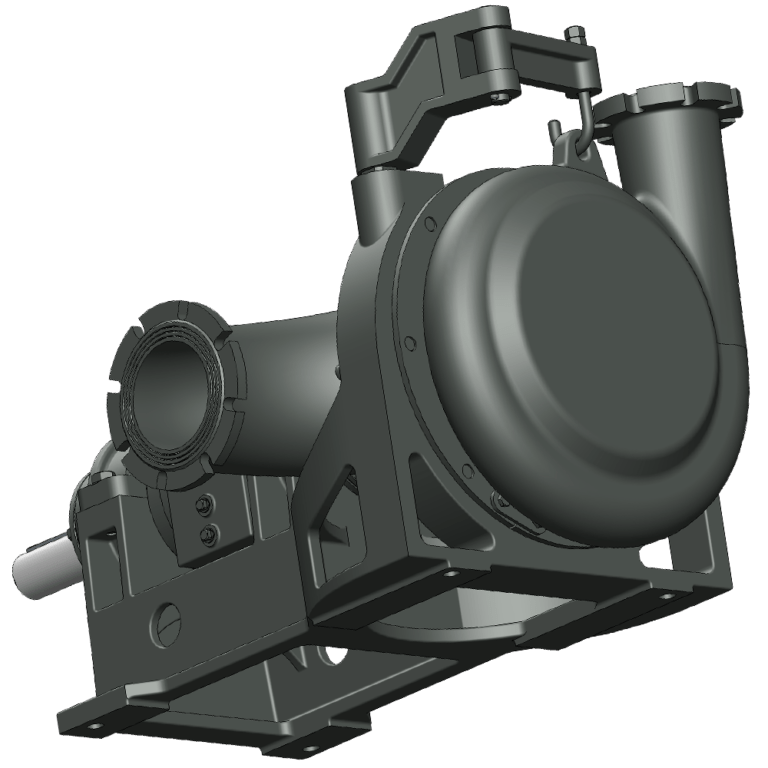

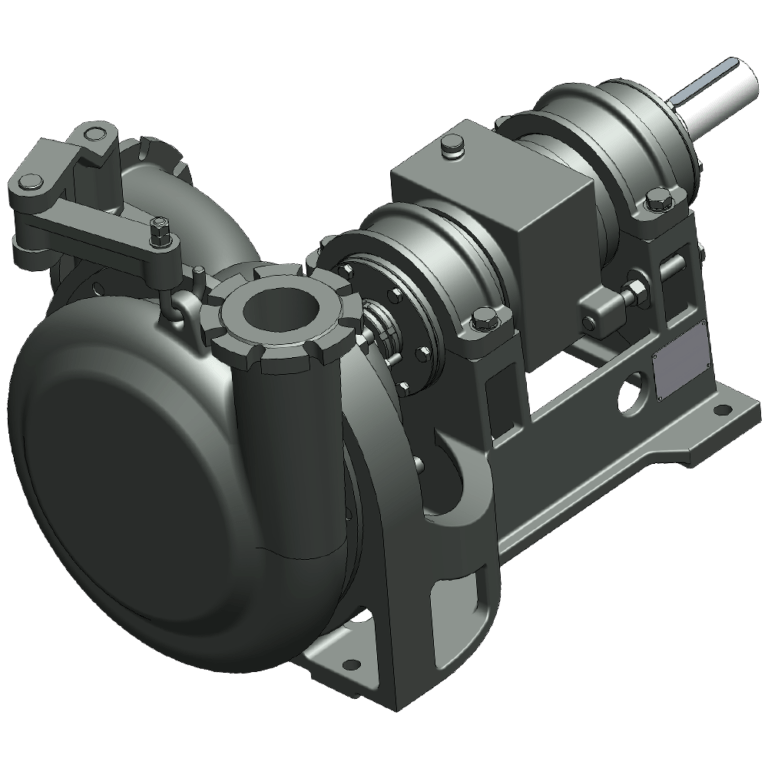

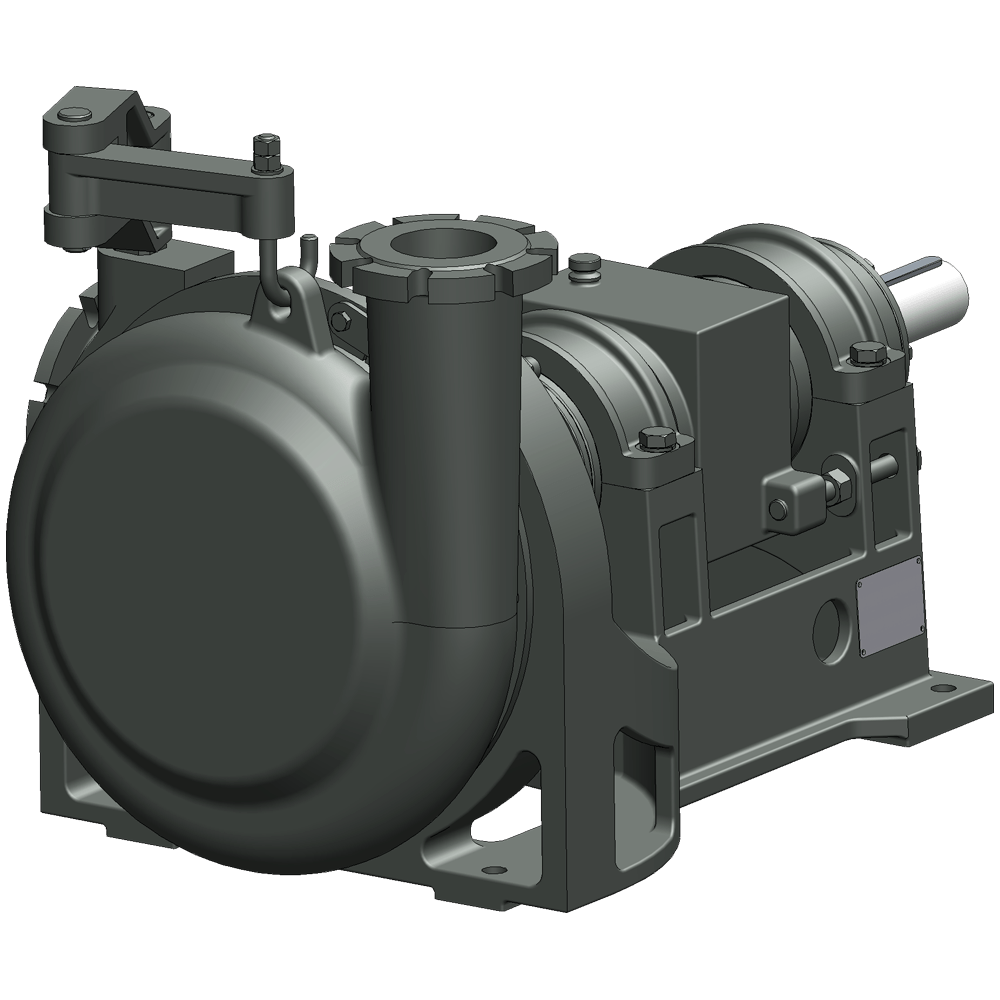

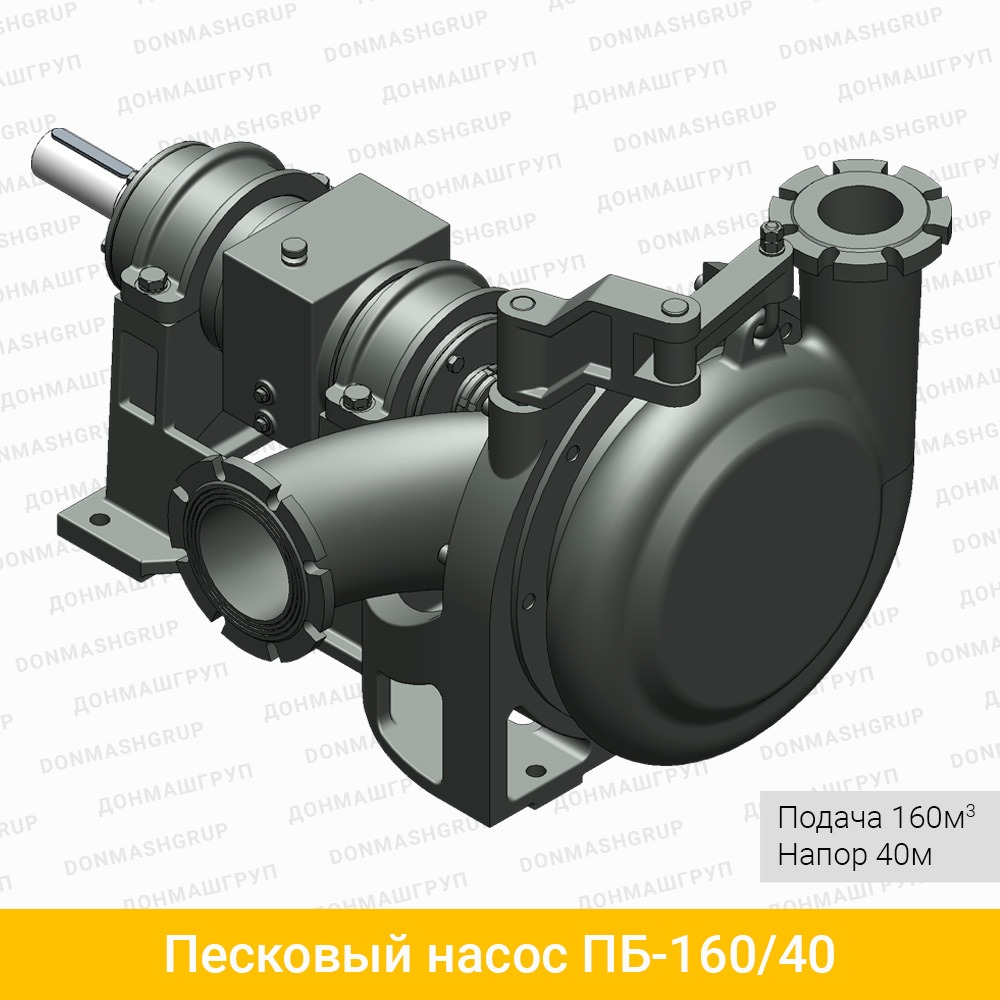

Изображение горизонтального пескового насоса ПБ-160/40 производства ДОНМАШГРУП

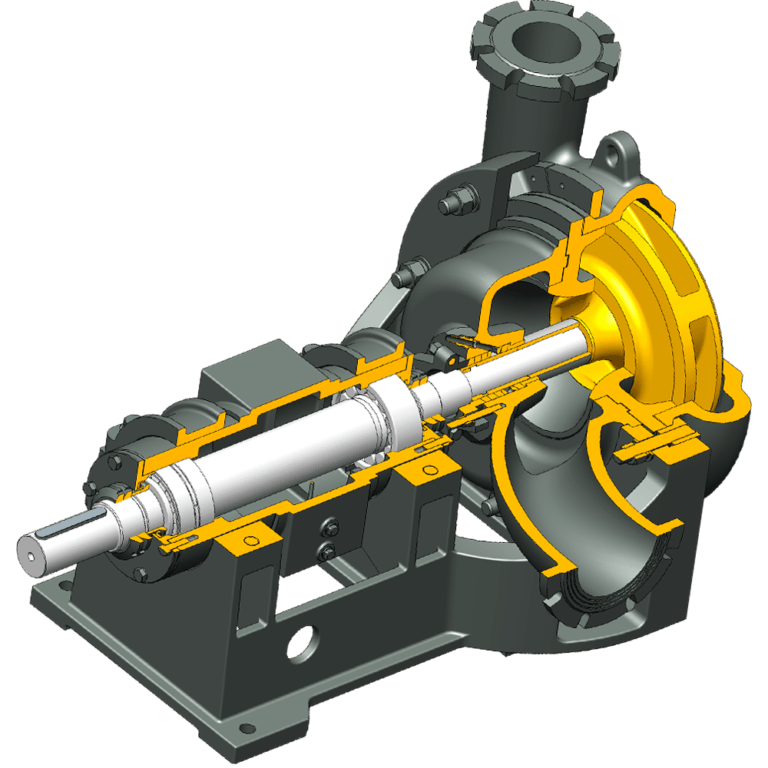

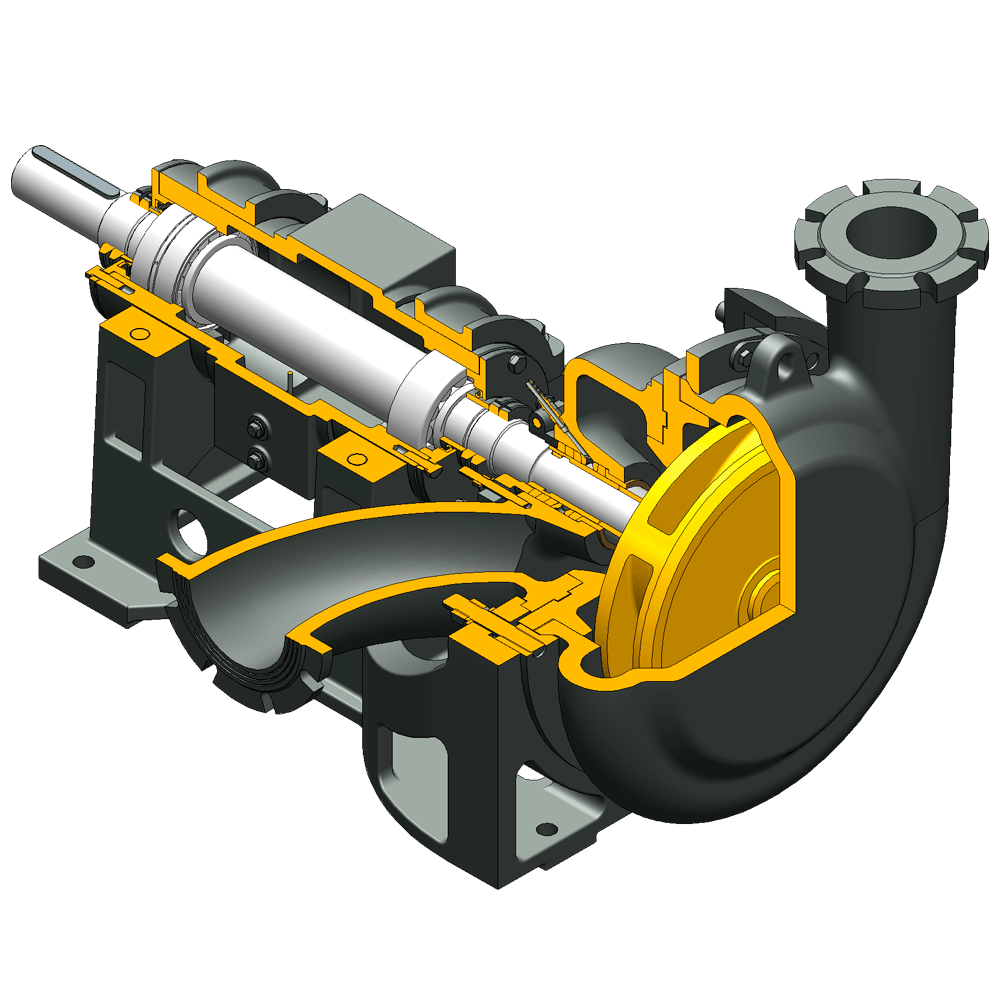

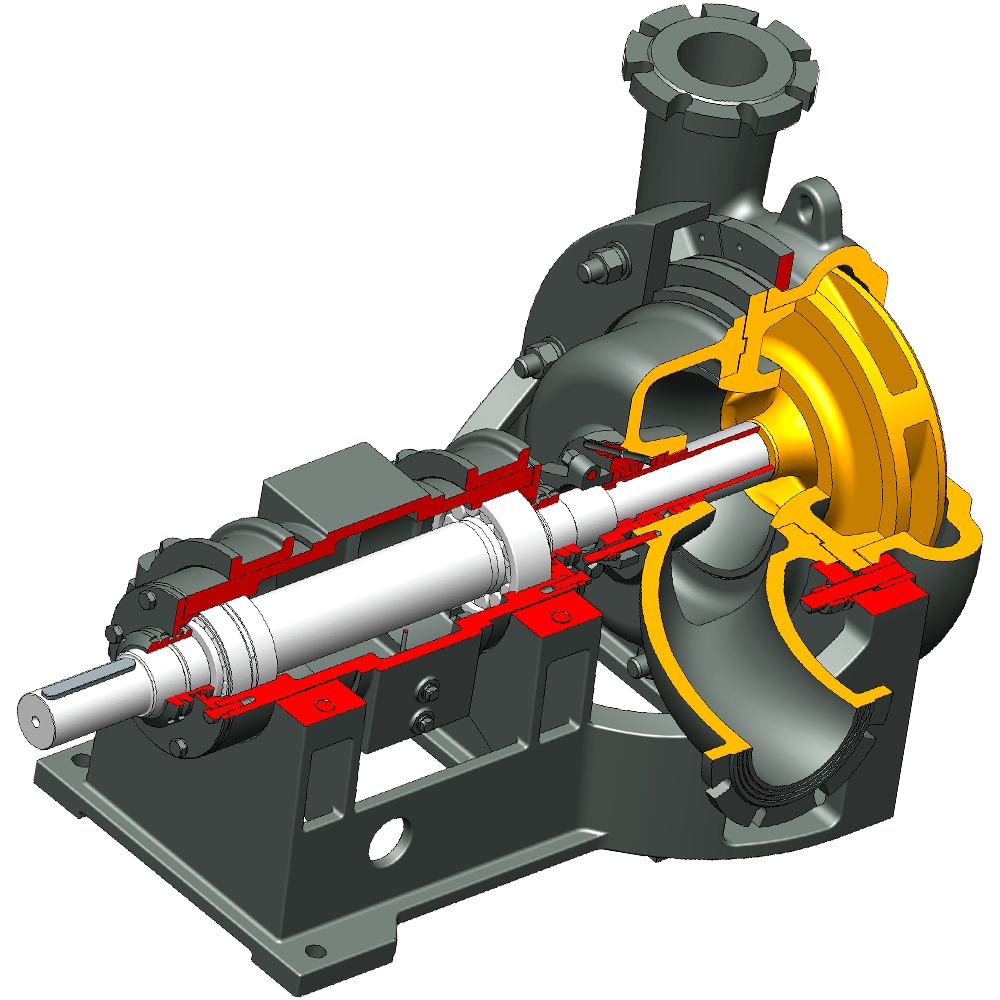

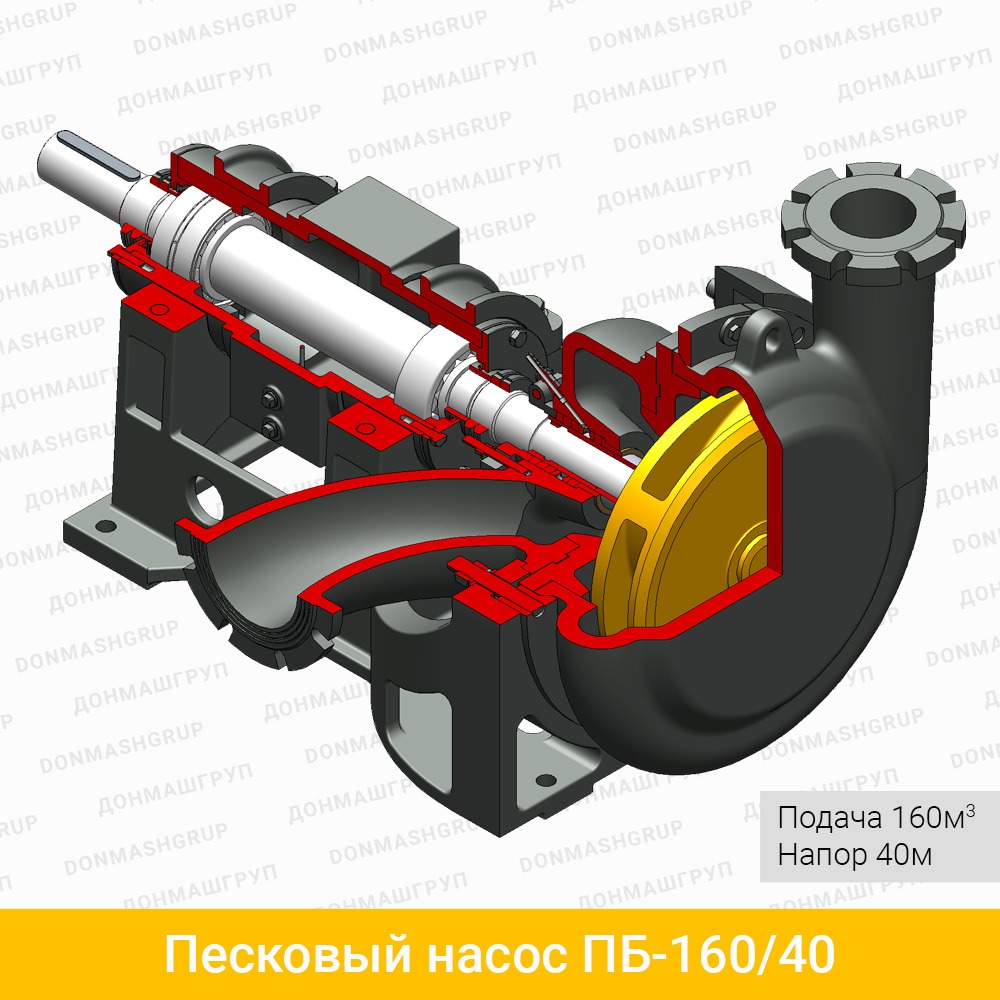

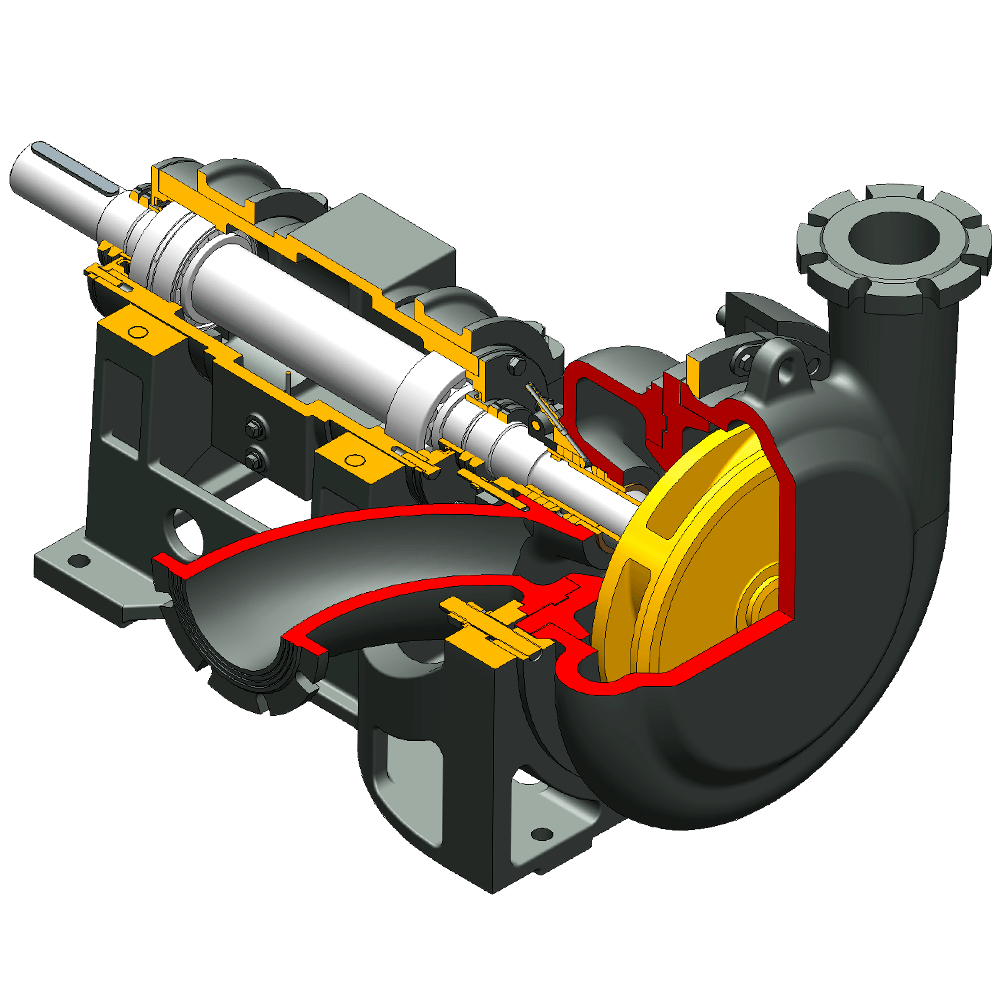

Изображение (3D модель в разрезе) горизонтального пескового насоса ПБ-160/40 производства ДОНМАШГРУПП

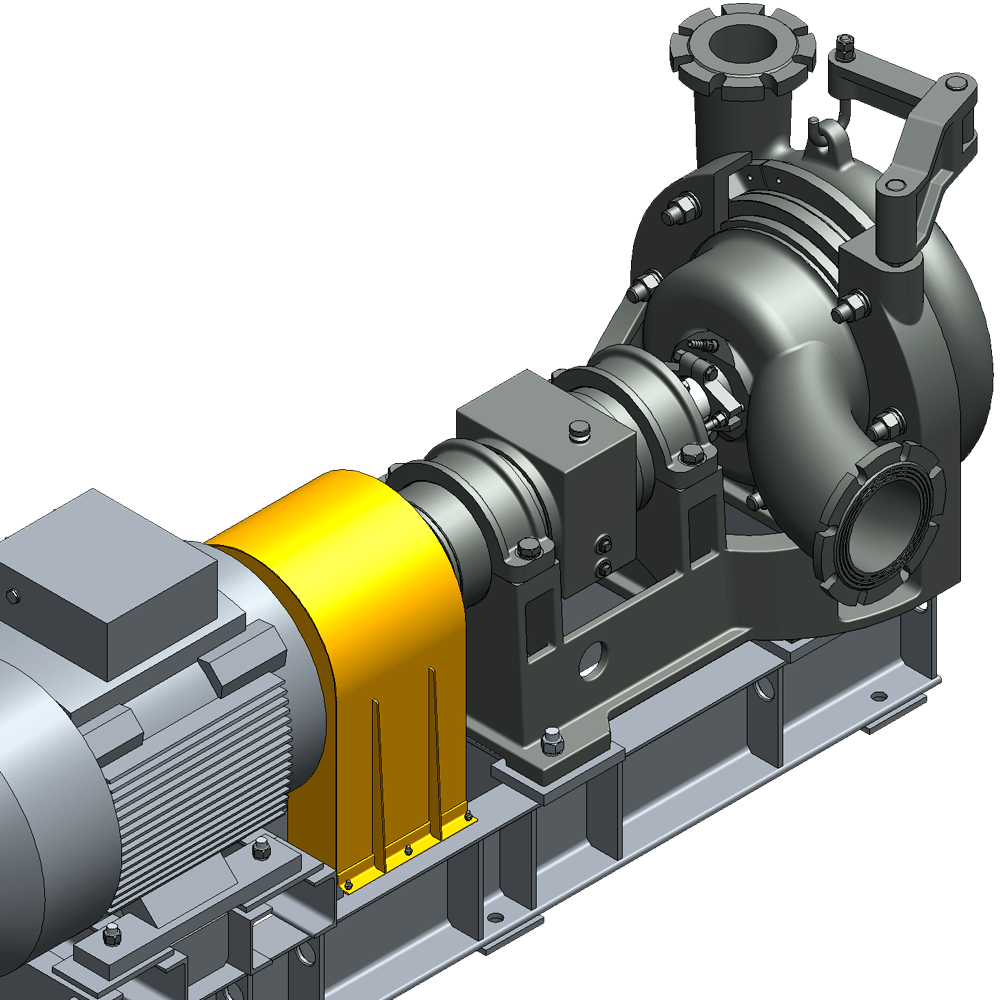

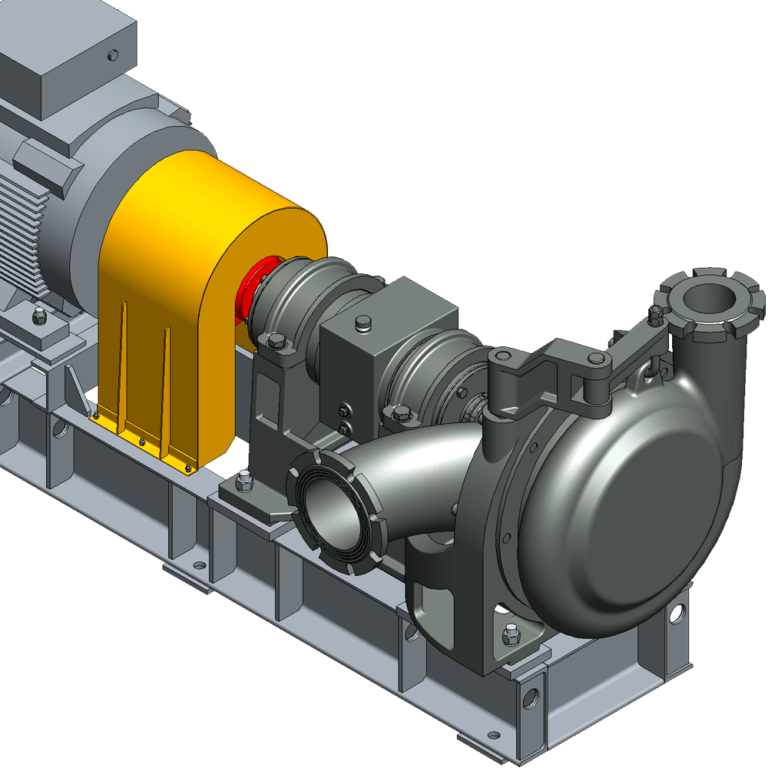

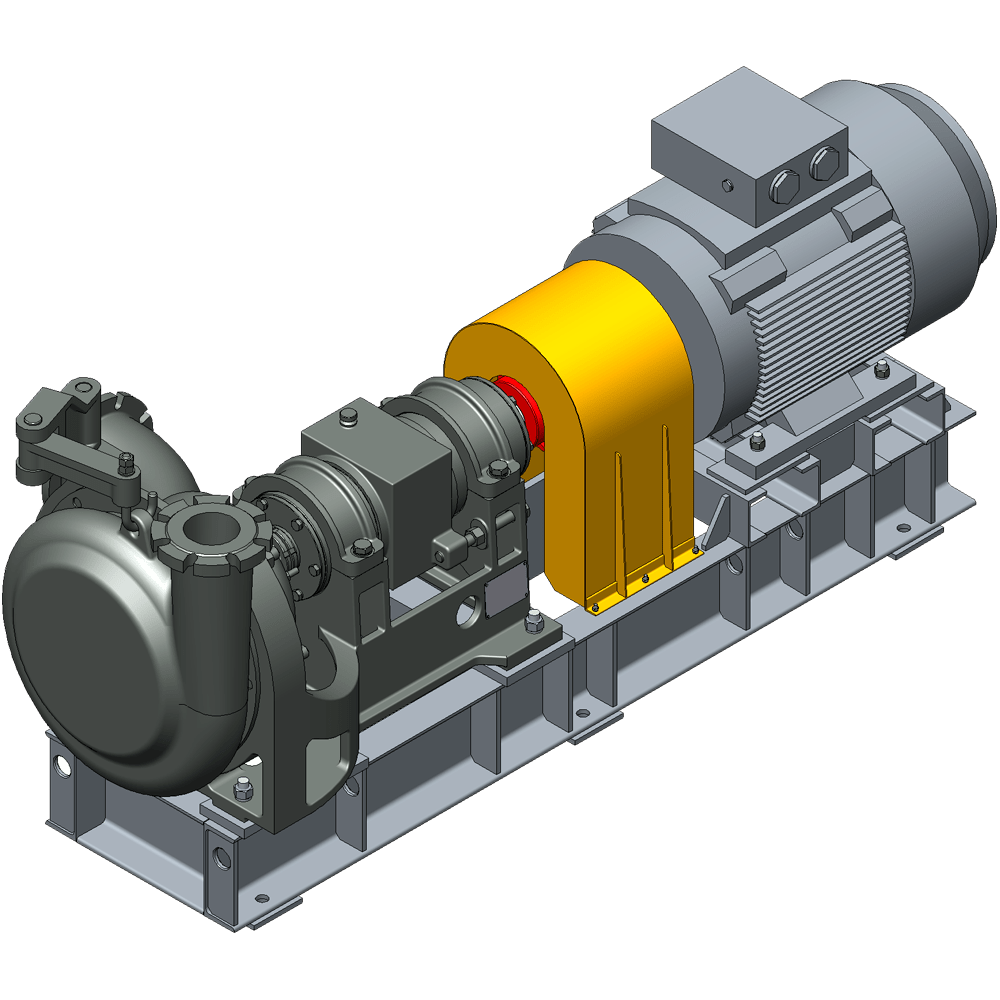

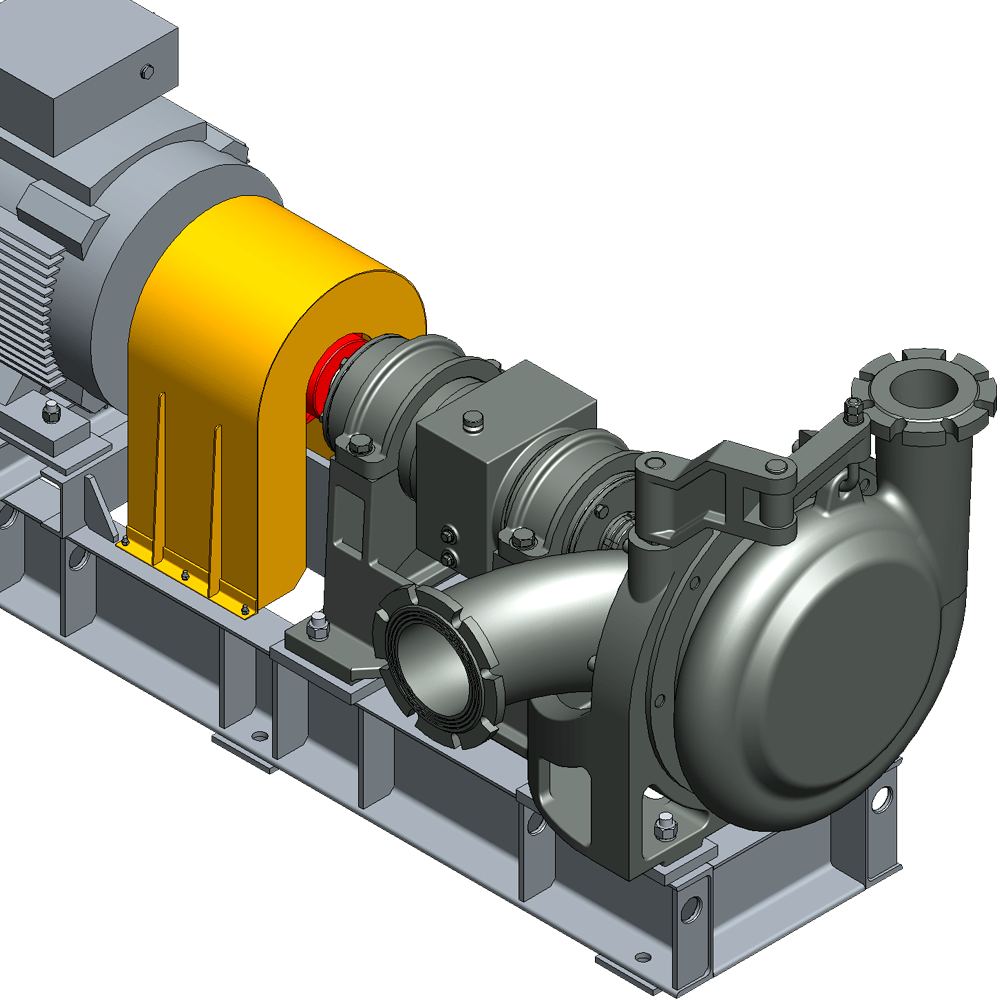

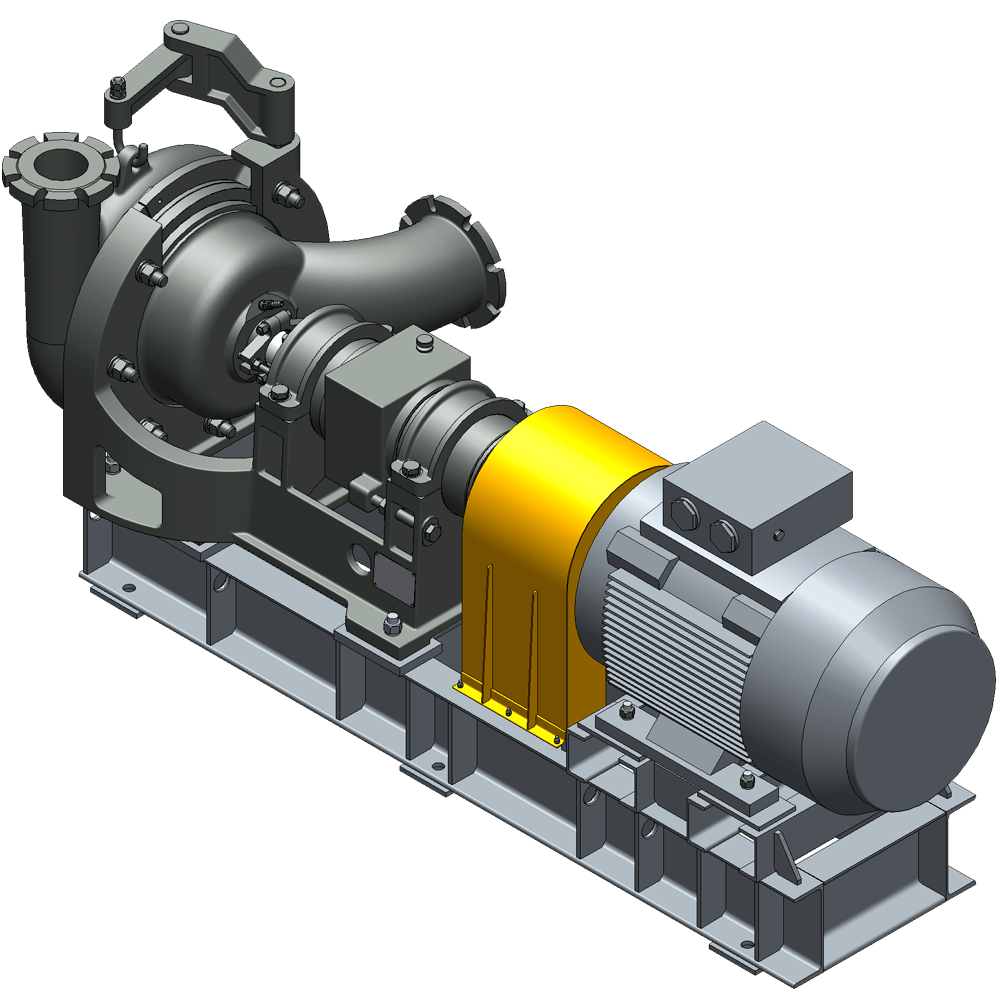

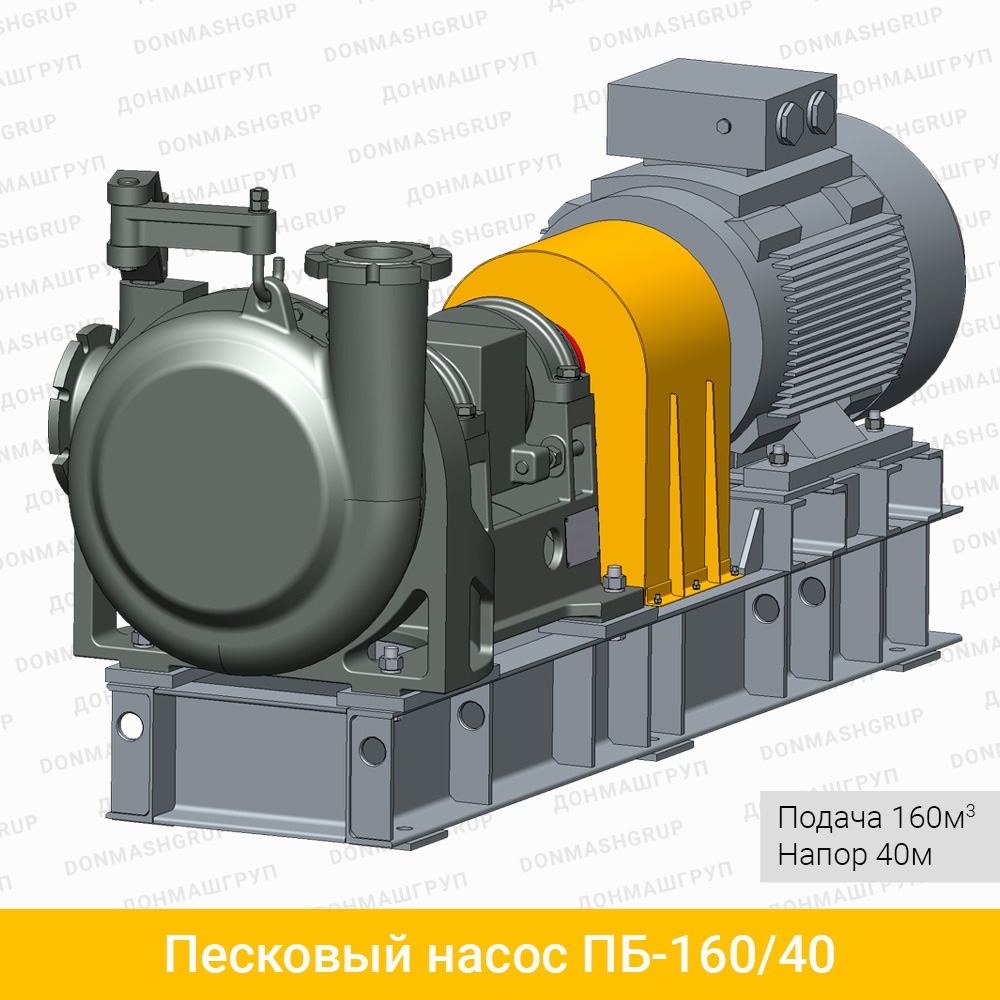

Изображение агрегата центробежного пескового насоса ПБ-160/40 с электродвигателем - производство ДОНМАШГРУП

Песковый насос ПБ-160/40

• производительность — 160м3/ч
• напор — 40м
• электродвигатель — 55кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы песковые, Насосы с подачей до 300м³/ч

Назначение и область применения пескового насоса ПБ-160/40

Песковый насос ПБ-160/40 – это надежное и высокоэффективное оборудование, предназначенное для транспортировки абразивных гидросмесей с содержанием твердых частиц. Он успешно справляется с перекачиванием продуктов обогащения и флотации руд, шламов, песчано-гравийных гидросмесей, а также сырья глиноземного производства. Насос рассчитан на работу в средах с водородным показателем pH от 6 до 12 и температурой до +70˚С. Максимальная концентрация твердых включений достигает 30% по объему, плотность смеси – до 1500 кг/м³, а размер частиц – до 6 мм.

Благодаря высокой устойчивости к износу и способности работать в тяжелых условиях, насос ПБ-160/40 нашел широкое применение в металлургической отрасли, на предприятиях горно-обогатительного комплекса, в строительстве, цементном производстве, коммунальном и сельском хозяйстве. Его активно используют в процессах гидротранспорта абразивных и загрязненных смесей, обеспечивая надежную и бесперебойную работу технологических систем.

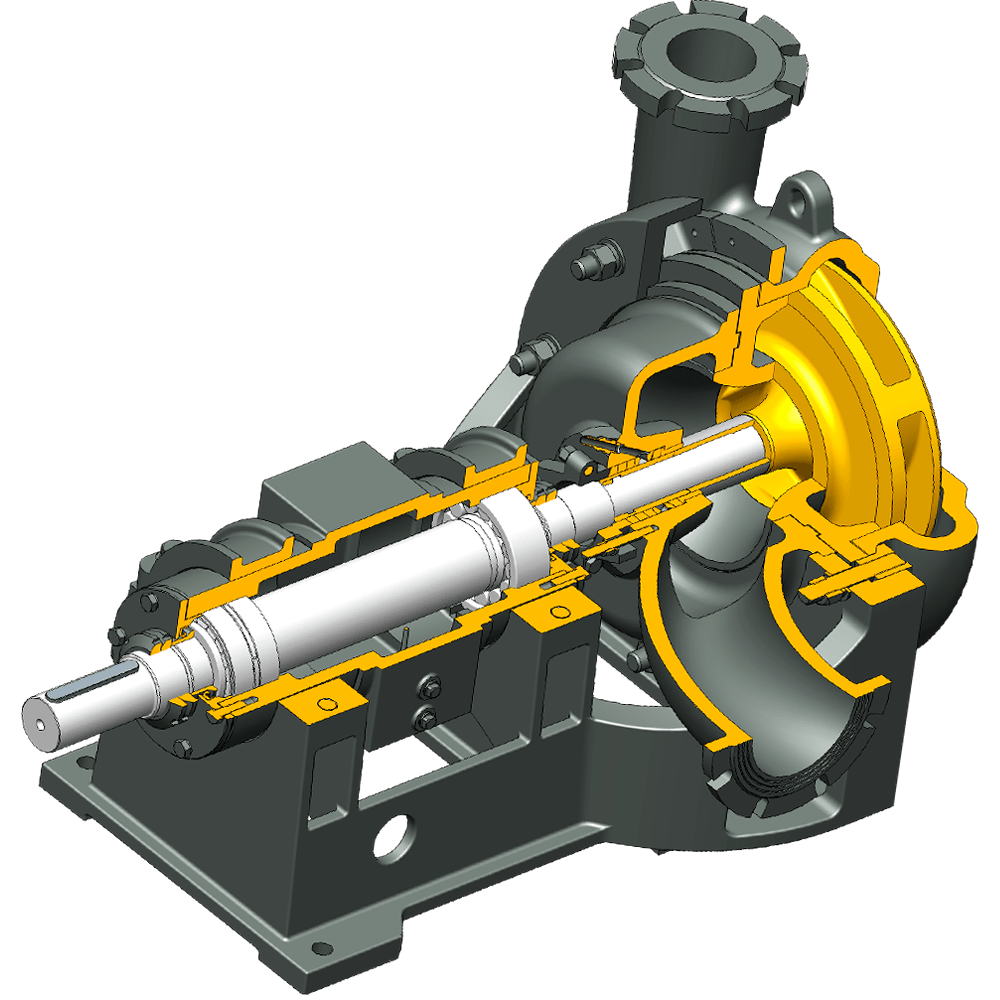

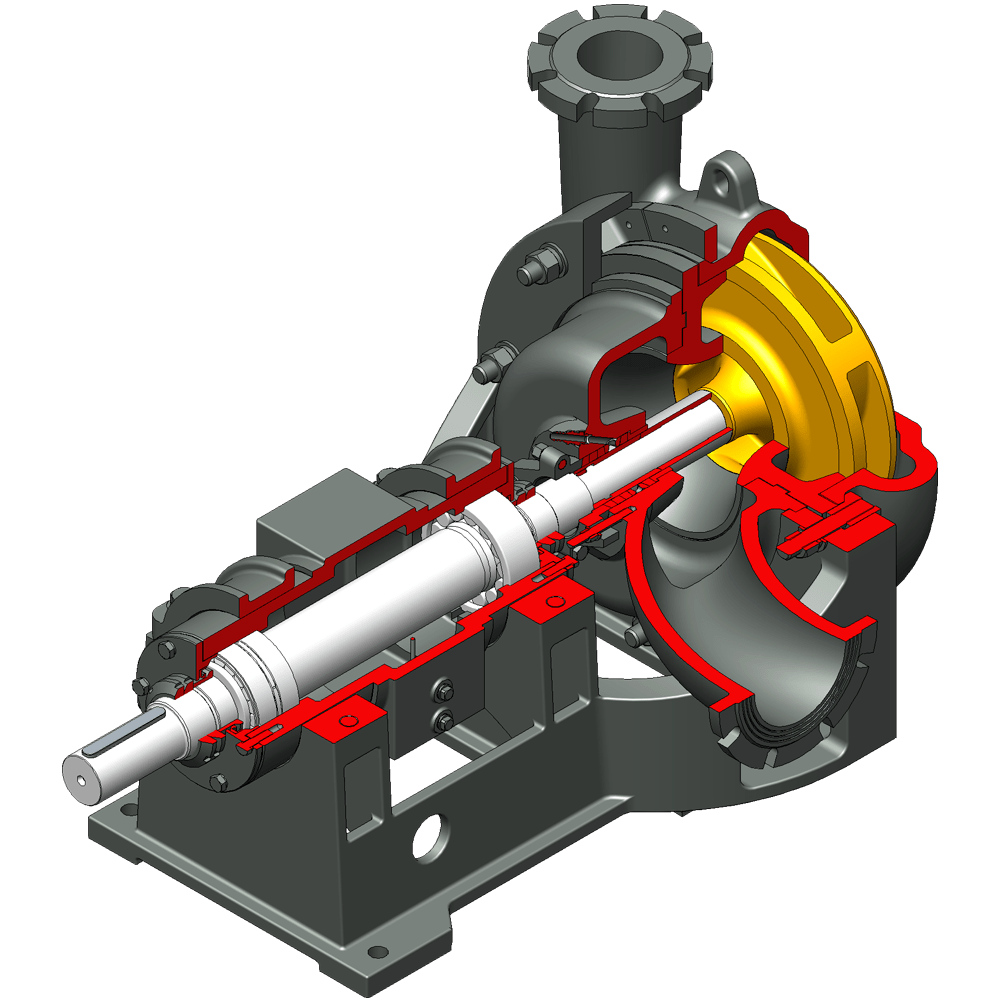

Проточная часть и особенности конструкции насоса ПБ-160/40

Рабочее колесо, бронедиск, нагнетательный отвод (улитка) пескового насоса ПБ-160/40 изготавливаются , из особо устойчивых к абразивному износу высокохромистых чугунов типа: ИЧХ28Н2, ЧХ22, ЧХ16.
Всасывающий подвод/патрубок серийно изготавливается из чугуна СЧ20.

Вместе с тем, конструкция пескового насоса ПБ-160/40 производства ДОНМАШГРУП предусматривает возможность изготовление этой детали проточной части из вышеуказанных хромистых чугунов.

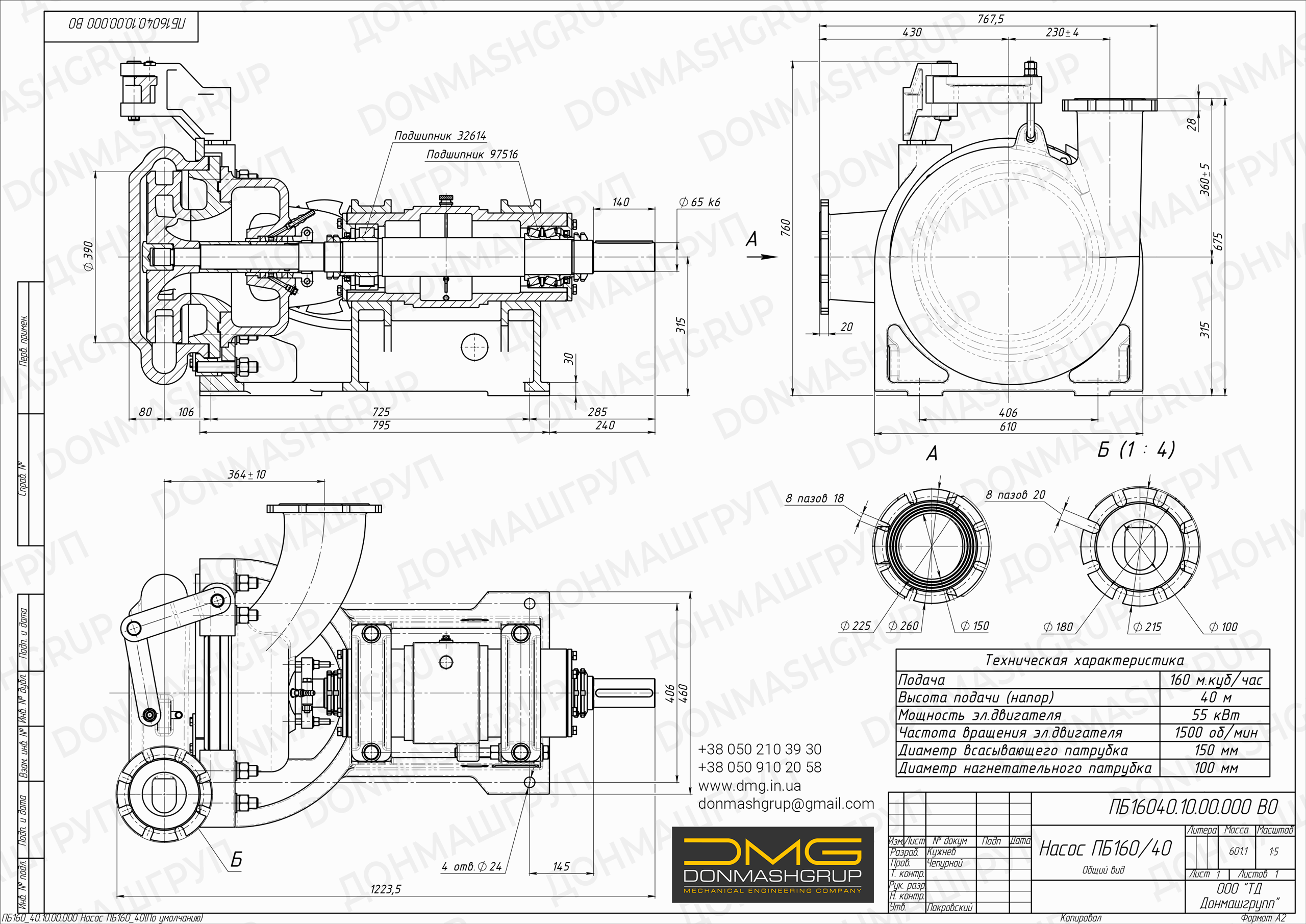

В насосе ПБ-160/40 применена схема установки и тип подшипников, которые используются в насосах WARMAN. На задней части ротора установлен роликовый конический двухрядный подшипник 97516, динамической грузоподъемностью 320000 Н. Спереди — радиальный роликовый подшипник 32614, динамической грузоподъемностью 212000 Н. Коробка подшипников насоса имеет жидкую систему смазки маслом.

ПреимуществА НАСОСОВ ПБ-160/40 производства ДОНМАШГРУП

Особая устойчивость к абразивному износу

Конструкция насоса ПБ-160/40 производства ДОНМАШГРУПП предусматривает изготовление всей проточной части насоса из особо устойчивых к абразивному износу высокохромистых чугунов типа ИЧХ28Н2, ИЧХ12Г3М, ИЧХ12М, ЧХ22 и другие

Усиленный ротор
и коробка подшипников

Коробка подшипников насоса спроектирована с большим ресурсом эксплуатации
В насосе ПБ-160/40 применена схема установки и тип подшипников, которые используются в насосах WARMAN.
Сзади - роликовый конический двухрядный подшипник 97516. Спереди - радиальный роликовый подшипник 32614

Жидкая система смазки подшипников

Жидкая система смазки подшипников и большой объем маслинной ванны обеспечивают дополнительное охлаждение и надлежащую смазку подшипников при тяжелых условиях эксплуатации.
Для удобства обслуживания наоса ПБ-160/40 применена двойная система контроля масла

Простота проведения ремонта и разворота всаса до 180 °

Насос ПБ-160/40 имеет легко разборную конструкцию без особых требований к регулировке.
Для гибкой возможности установки подвода в любом положении (из верхней полусферы в диапазоне 180°) выполнено дополнительное резьбовое отверстие для установки штуцера подвода промывочной воды

Технические характеристики пескового насоса ПБ-160/40

Подача, м3/ч	160
Напор, м	40
Допускаемый кавитационный запас, м, не менее	5
КПД, не менее, %	56
Рекомендуемая мощность электродвигателя, кВт	55
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	150
Диаметр нагнетающего патрубка, мм	100

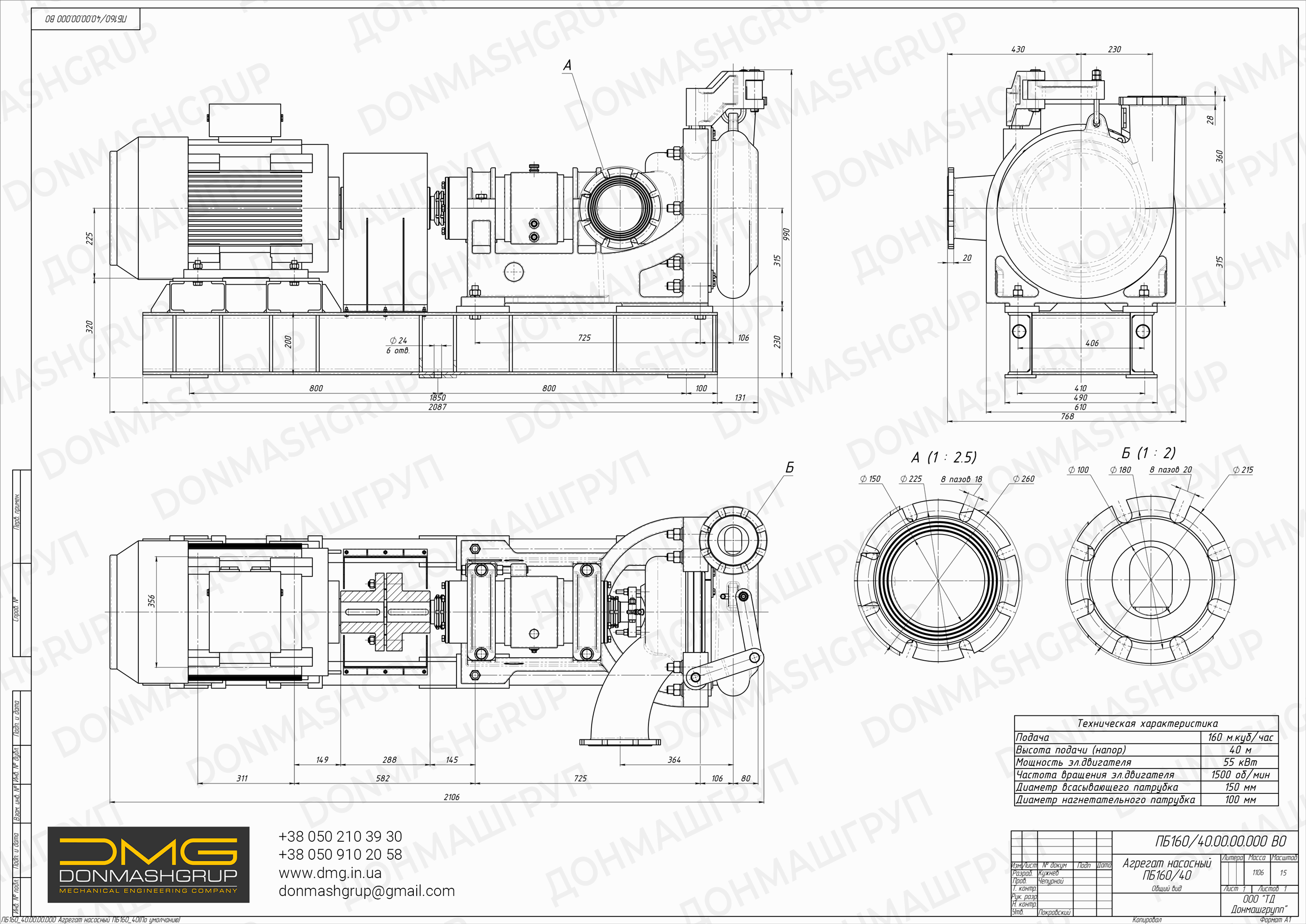

Габаритные размеры насоса без электродвигателя, мм (д-в-ш)	1224-760-768
Габаритные размеры агрегата насоса в сборе с электродвигателем 15кВт, мм (д-в-ш)	2106-990-768
Масса насоса без электродвигателя, кг	602
Масса агрегата насоса в сборе с электродвигателем, кг	1106
