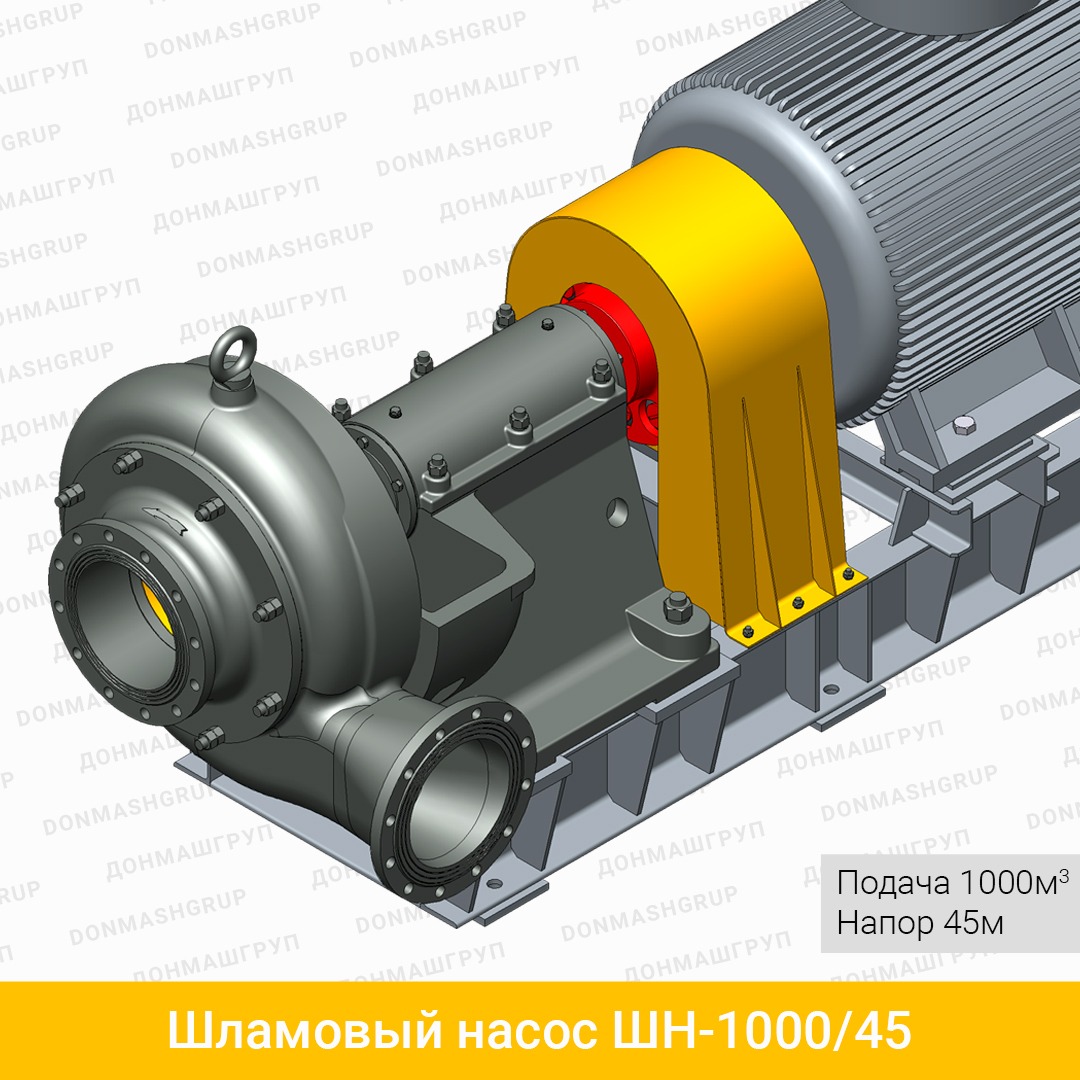

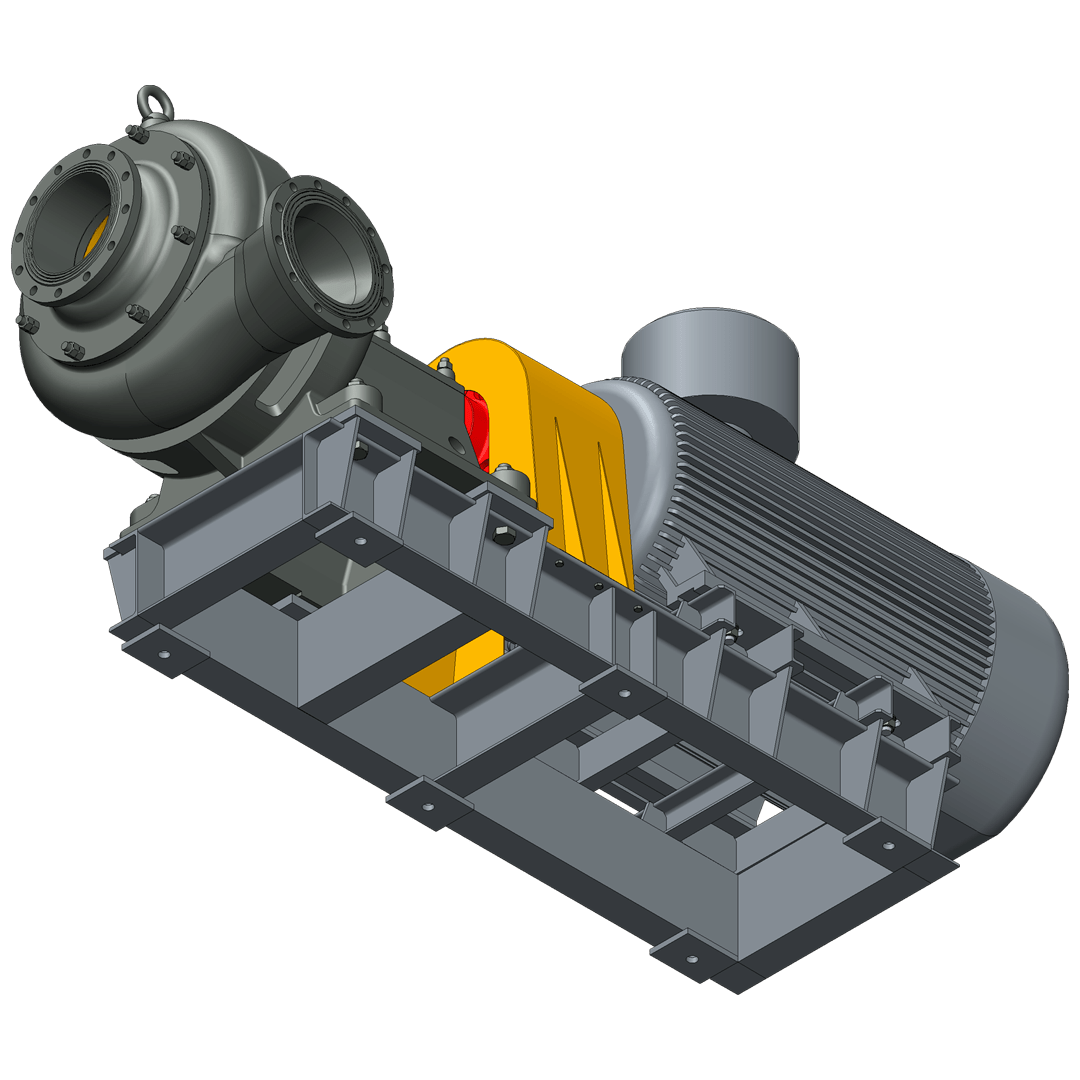

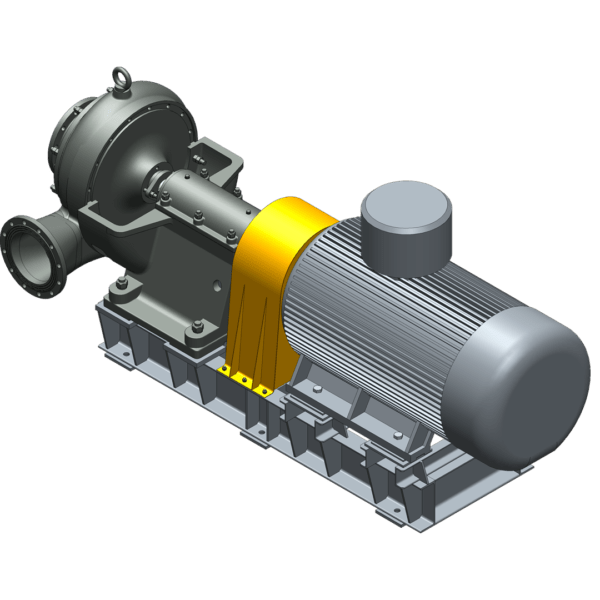

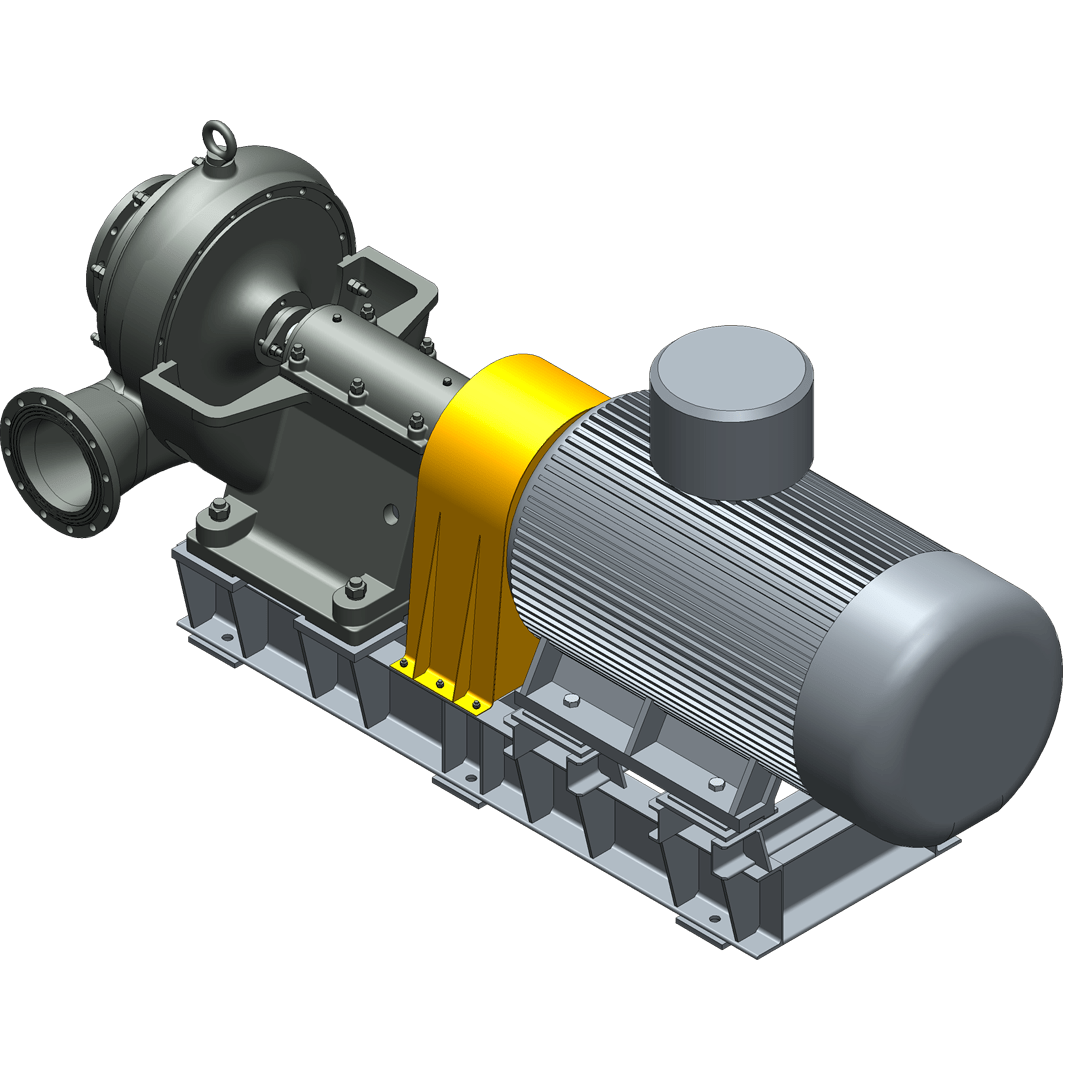

3D-изображение агрегата шламового насоса ШН-1000/45 с электродвигателем

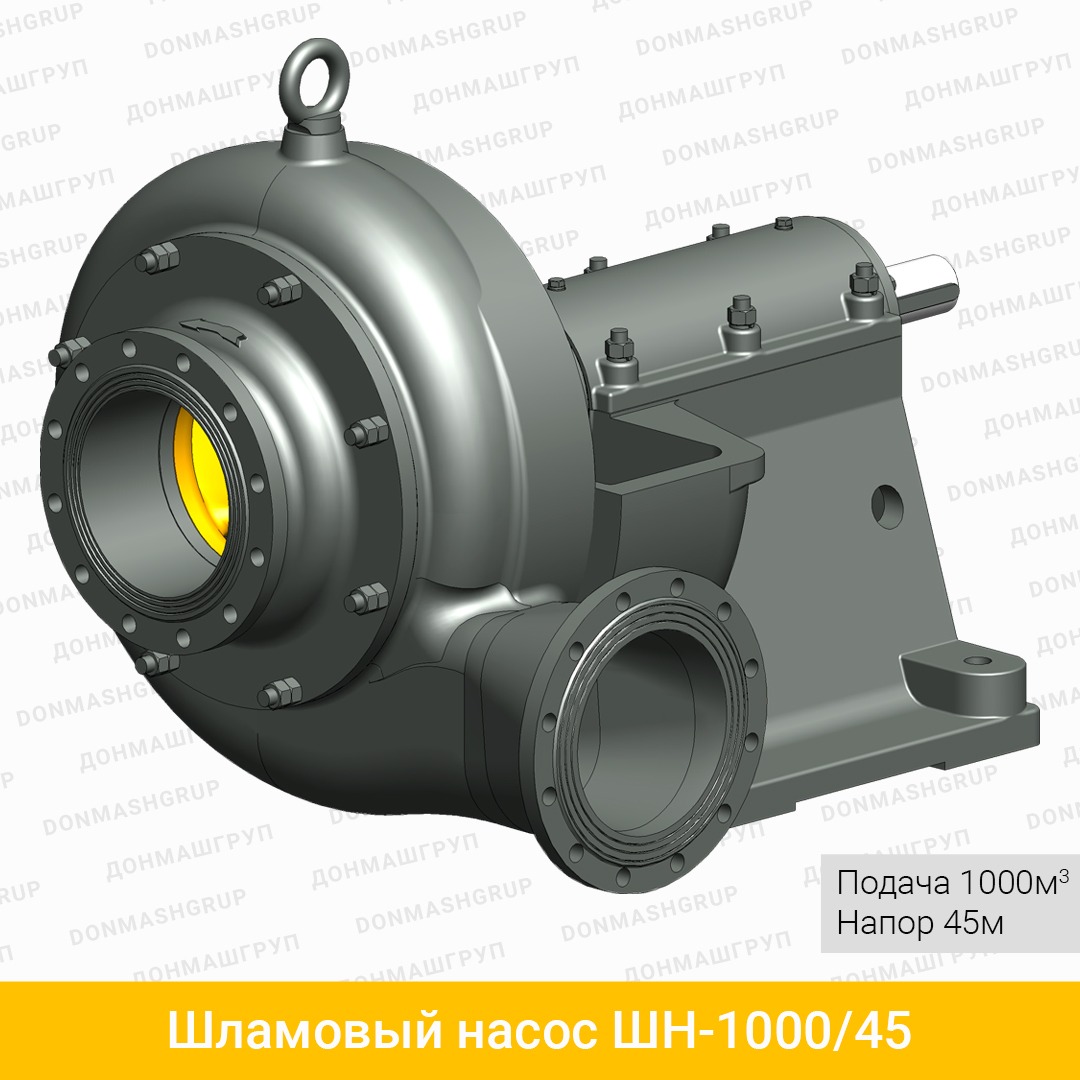

Центробежный шламовый насос ШН-1000/45

• производительность — 1000м3/ч
• напор — 45м
• электродвигатель — 250кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы с подачей более 300м³/ч, Насосы шламовые

Назначение центробежного шламового насоса ШН-1000/45

Насос ШН-1000/45 представляет собой горизонтальный, центробежный, шламовый, одноступенчатый, однокорпусный, консольный насос с осевым подводом гидросмеси.

Шламовый насос ШН-1000/45 предназначен для перекачивания шламовых вод и других гидросмесей с содержанием угля, руды, песка, глины, технической воды с содержанием твердого до 400г/дм³ и объемной концентрацией твердых включений до 40%, максимальным размер твёрдых частиц — до 6 мм, температурой перекачиваемой среды — от +4 до +60 °С.

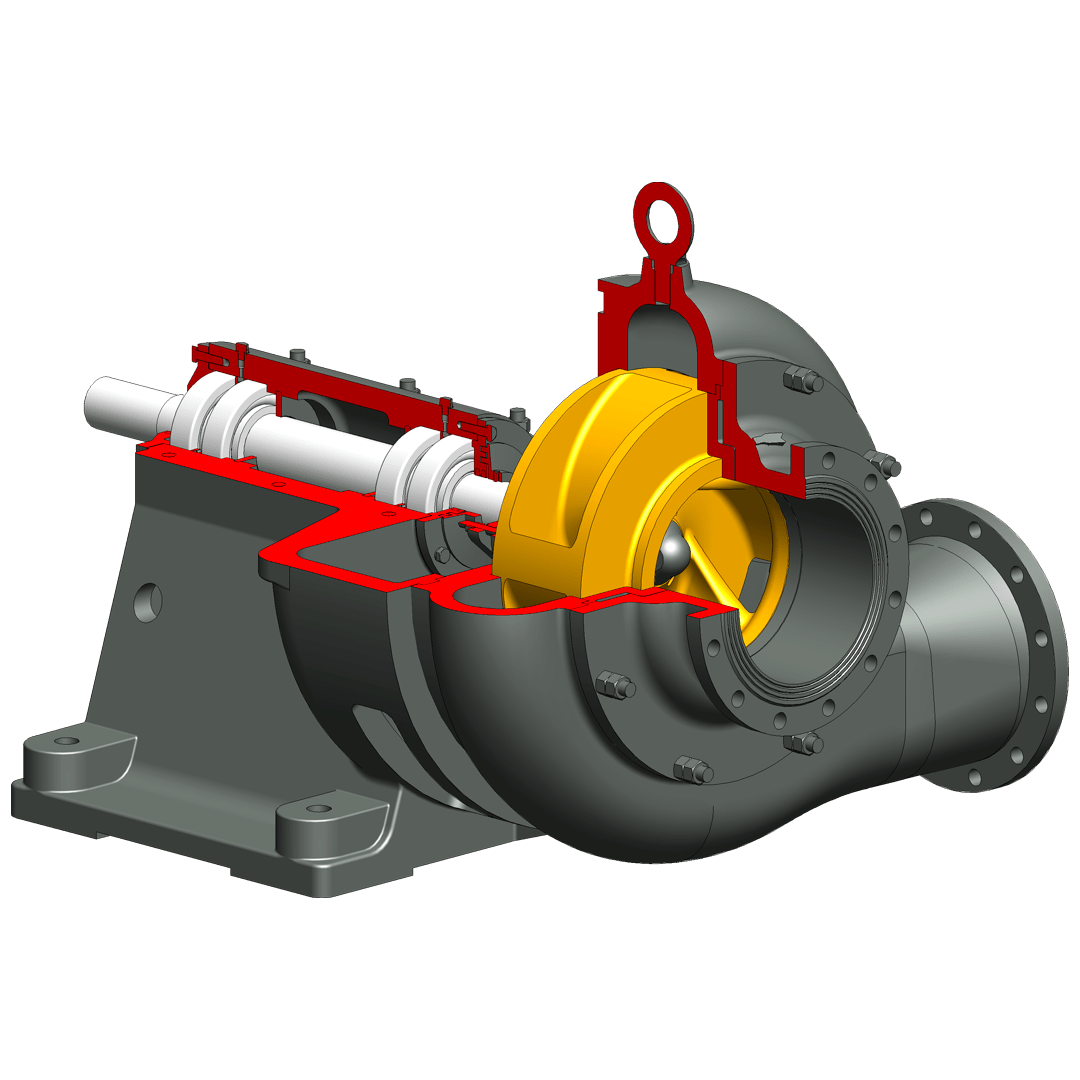

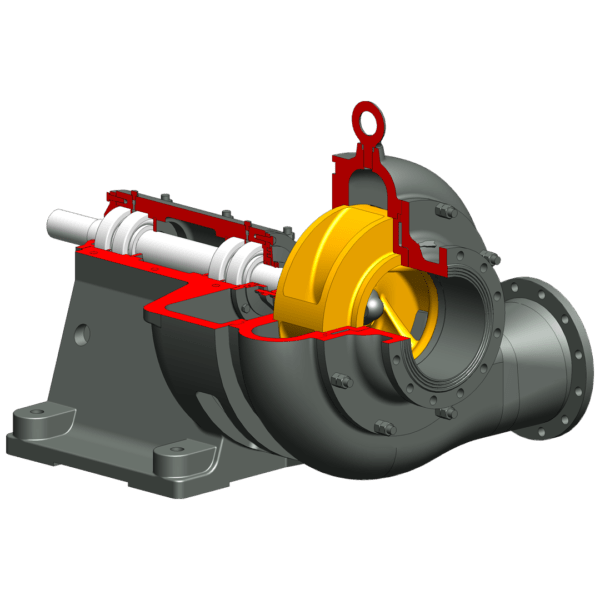

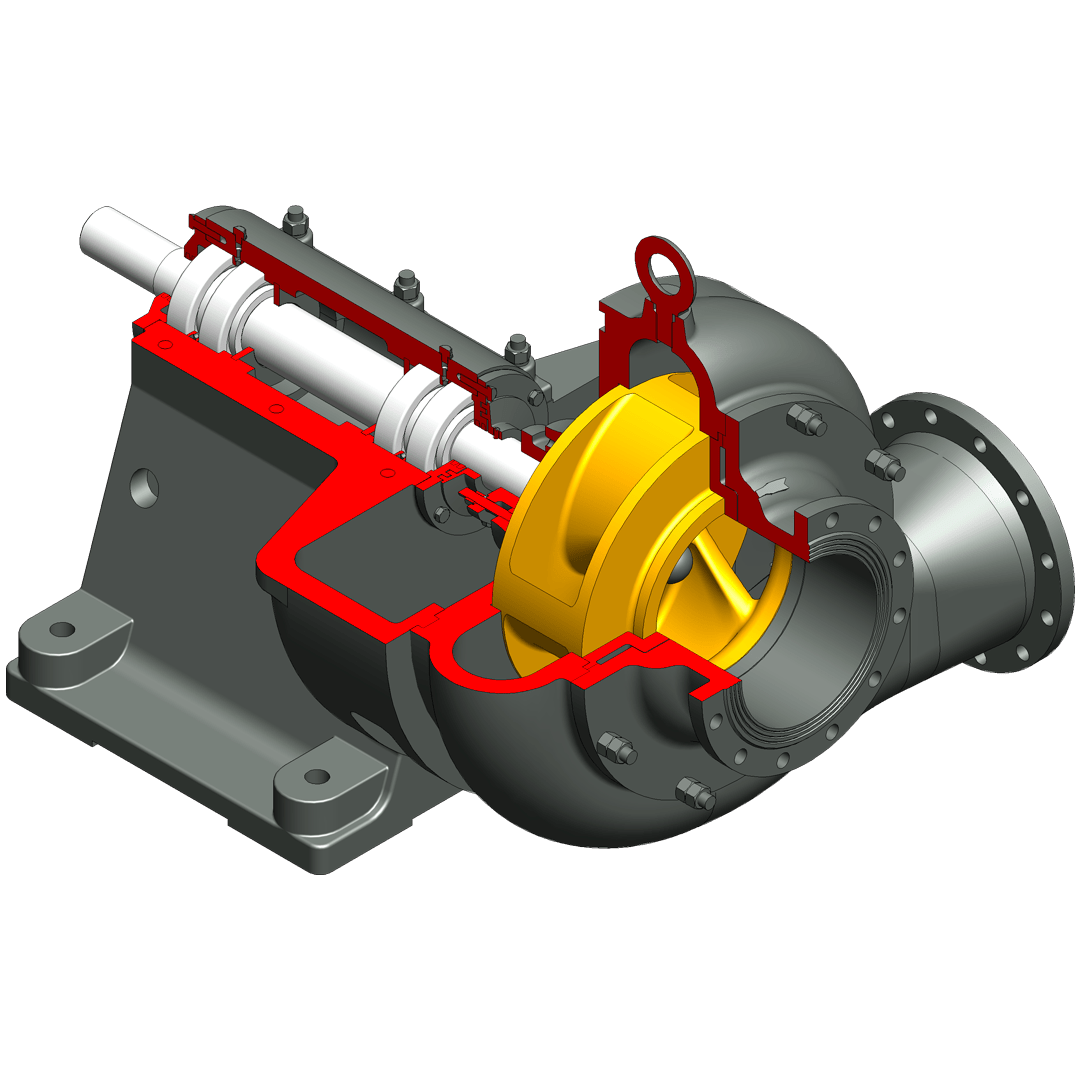

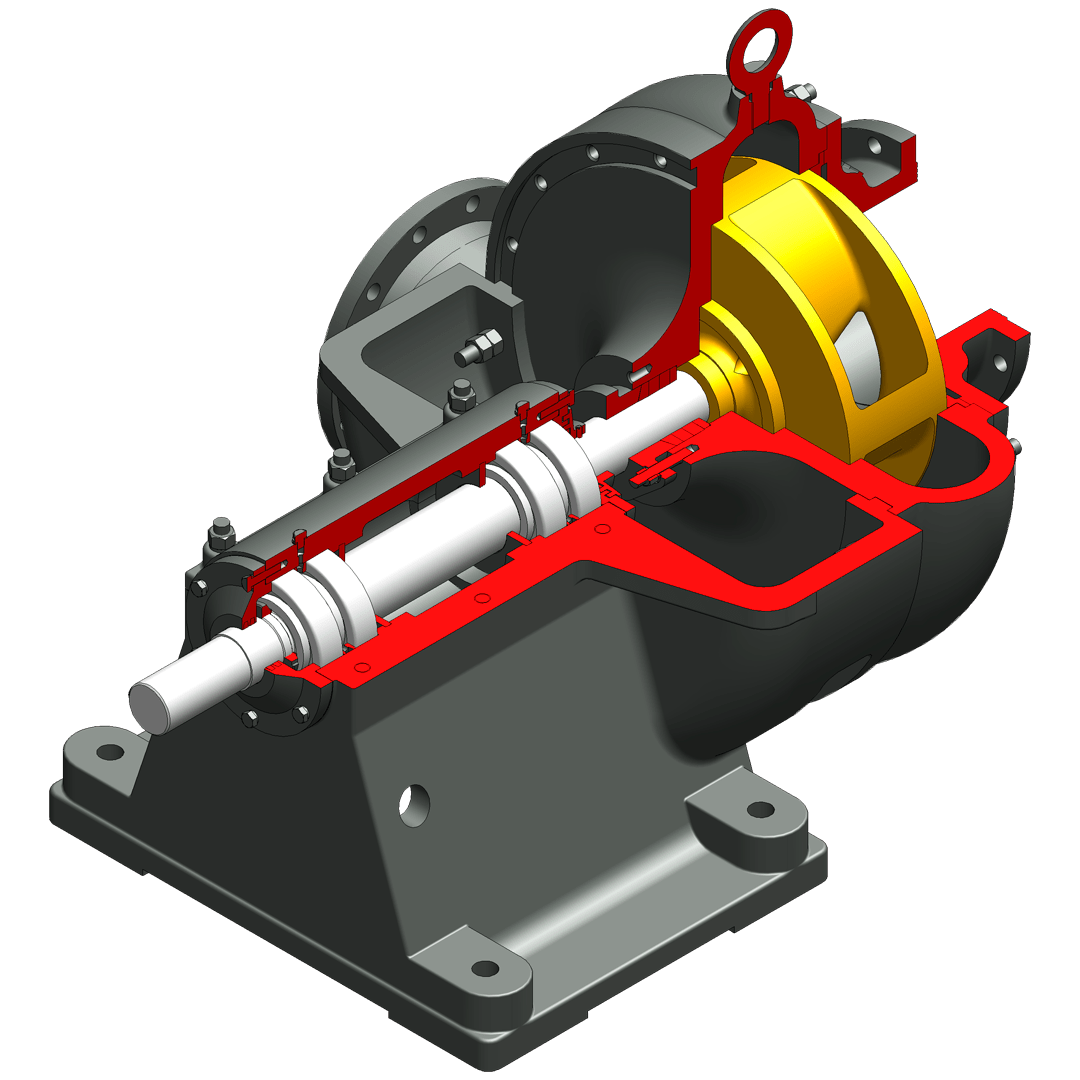

Изображение шламового насоса ШН-1000/45 в разрезе

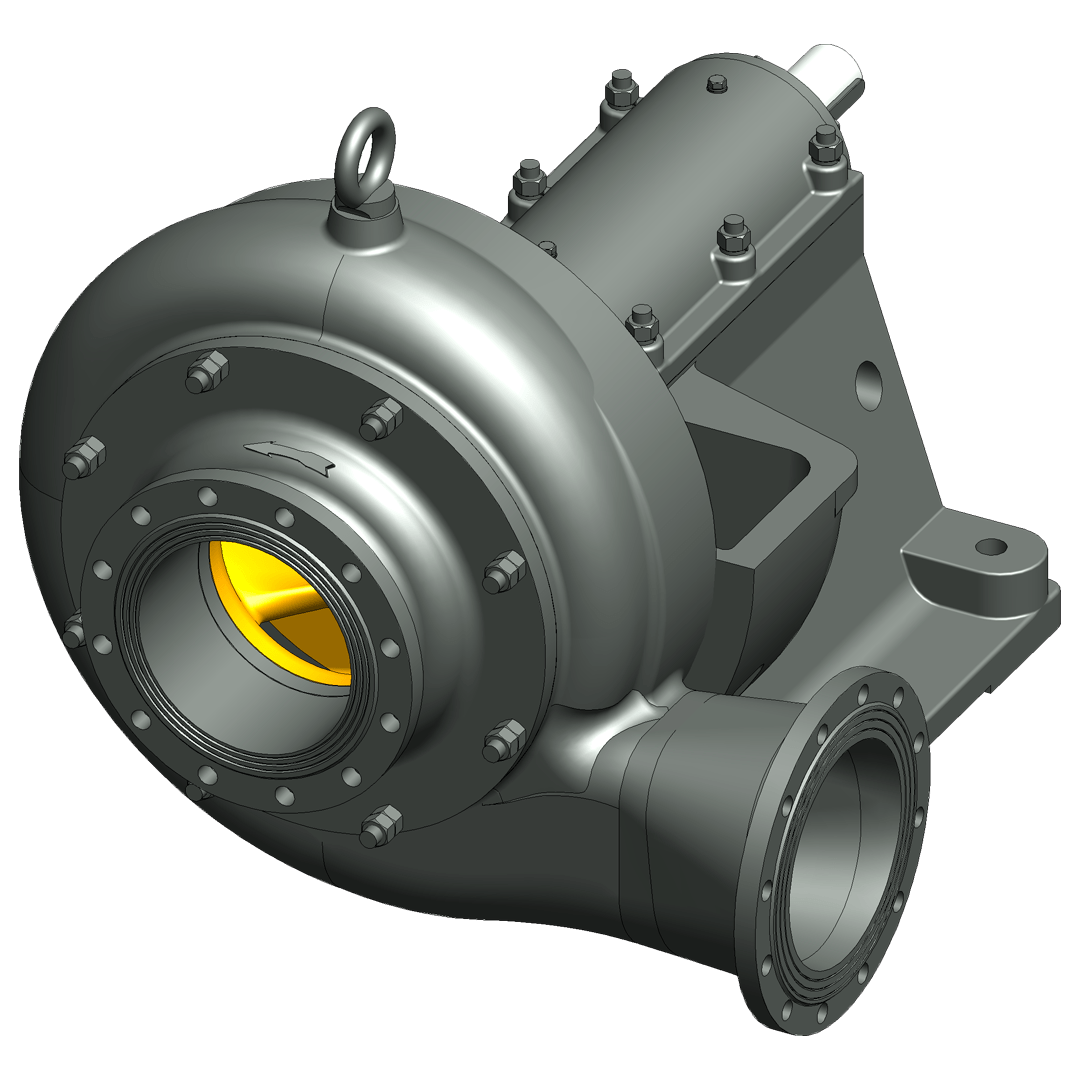

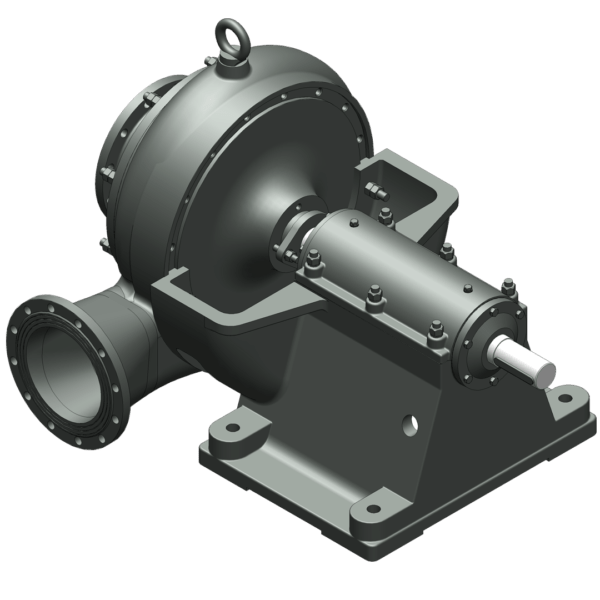

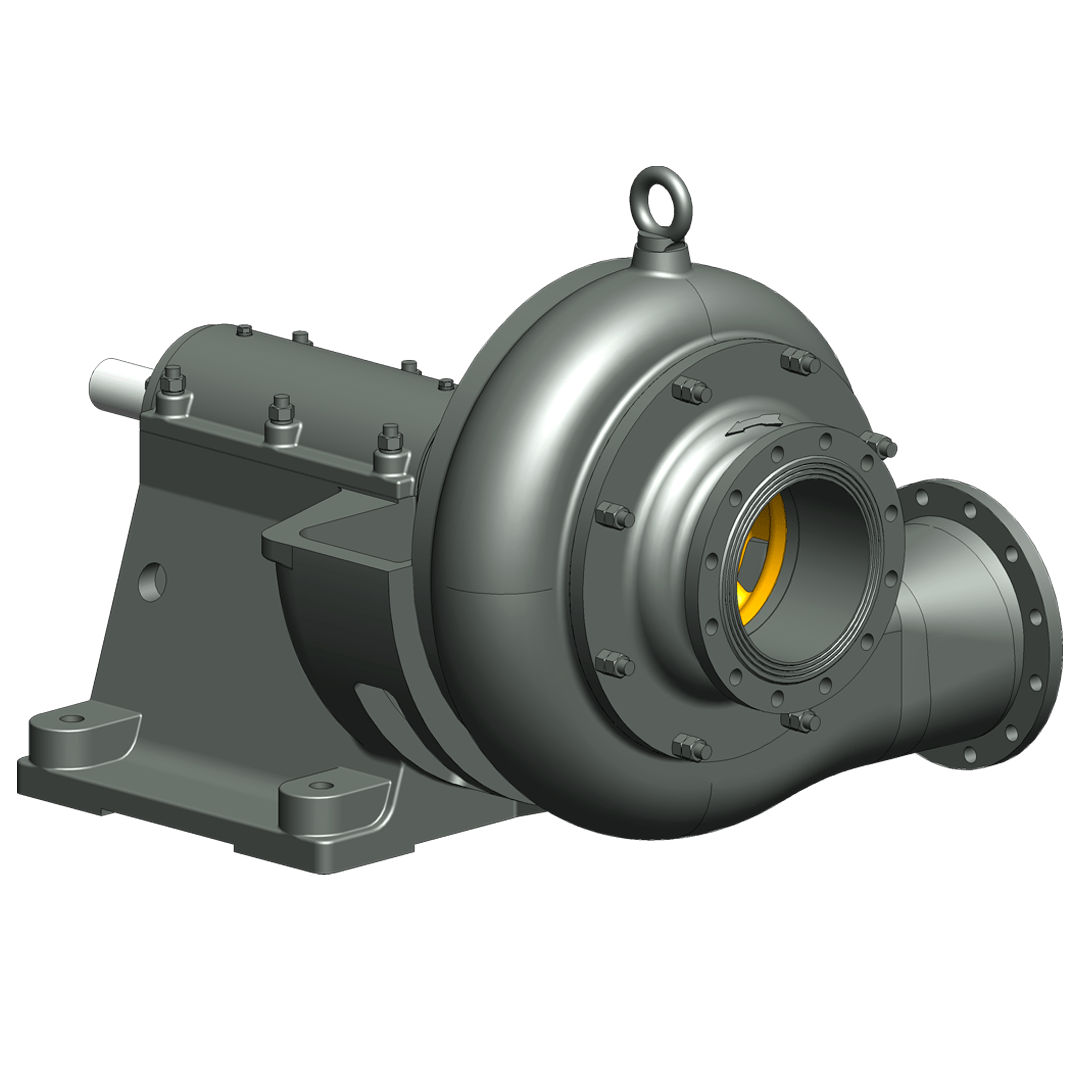

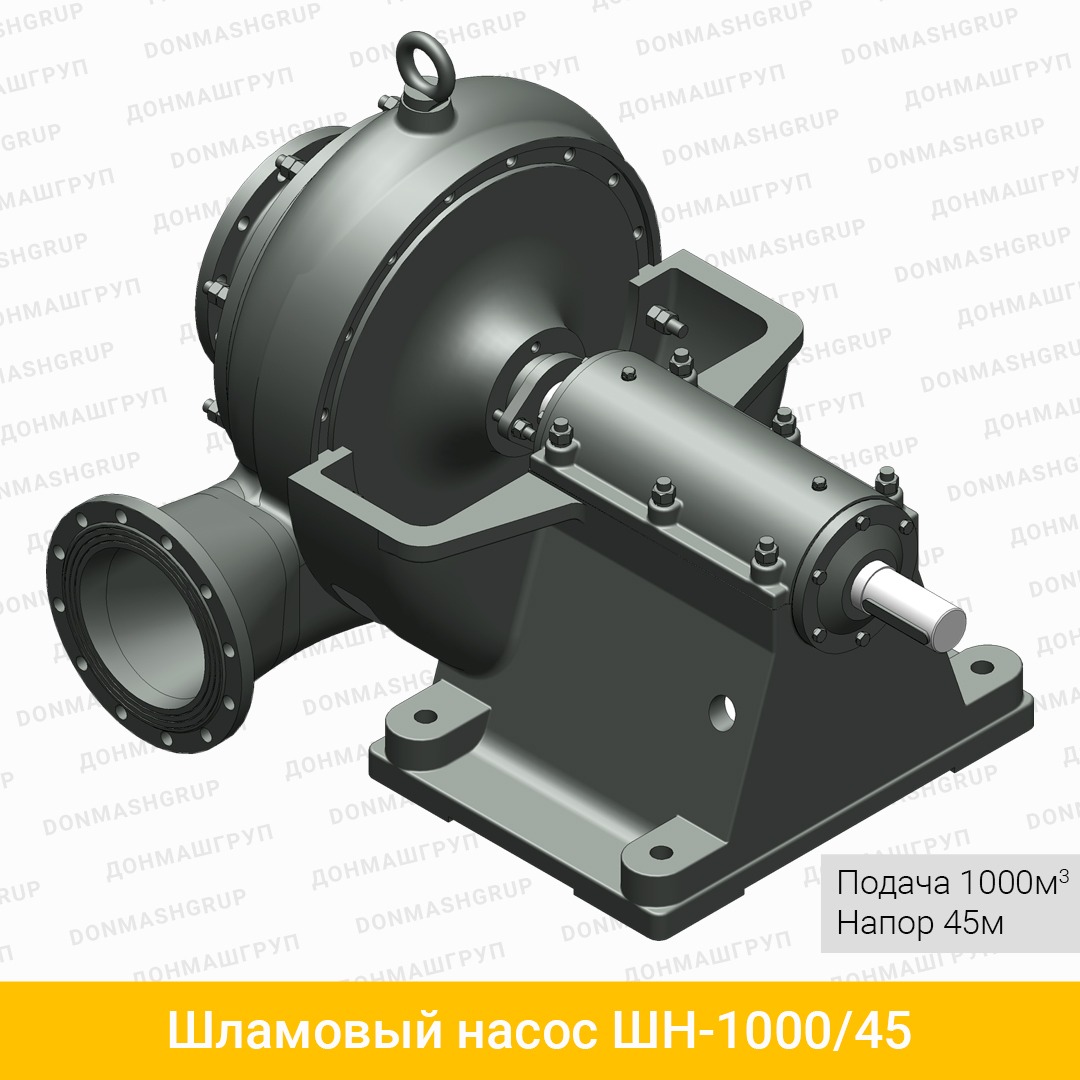

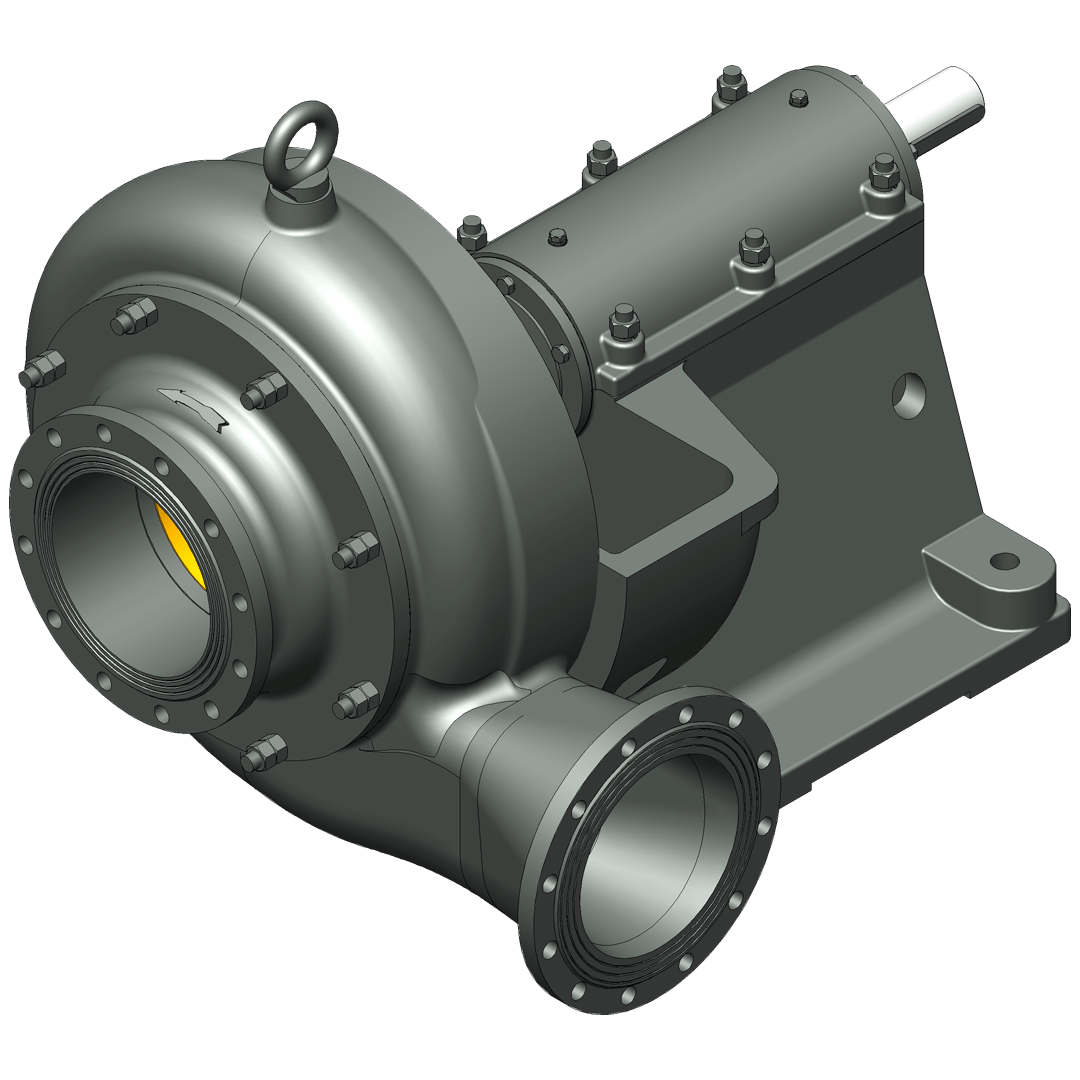

3D-модель (изображение) шламового насоса ШН-1000/45

Область применения центробежного шламового насоса ШН-1000/45

УГОЛЬНЫЕ ОБОГАТИТЕЛЬНЫЕ ФАБРИКИ
ШН-1000/45 широко применяется в угольной промышленности, обеспечивая перекачку угольных суспензий, промывочных вод и шламов, образующихся при обогащении углей.

ГОРНОДОБЫВАЮЩАЯ ОТРАСЛЬ
Насосы этой серии востребованы для транспортировки загрязненных карьерных и шахтных вод, насыщенных твердыми частицами.

МЕТАЛЛУРГИЯ И СТРОИТЕЛЬСТВО
Насосы ШН-1000/45 применяются для перекачки абразивных суспензий, жидких металлургических отходов, цементных и бетонных шламов, а также осушения котлованов.

СИСТЕМЫ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ
Насос ШН-1000/45 можно использовать для очистки сточных вод, удаления осадков и транспортировки загрязнённых жидкостей с мелкими включениями в системах водоотведения.

Технические характеристики насоса ШН-1000/45

Подача, м3/ч	1000
Напор, м	45
Допустимый кавитационный запас, м*	5
КПД, не менее, %	56
Рекомендуемая мощность электродвигателя, кВт	250
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	250
Диаметр нагнетающего патрубка, мм	250
Габаритные размеры насоса без электродвигателя, мм (д-в-ш)	1313-956-960
Габаритные размеры агрегата в сборе с электродвигателем, мм (д-в-ш)	2833-1385-980
Масса насоса без электродвигателя, кг	1091
Масса агрегата насосного в сборе с рамой и электродвигателем, кг	3292

*Кавитационный запас — это разрежение на всасывании насоса, до образования кавитации. Этот показатель определяет высоту (глубину) с которой насос может поднимать жидкость на всасе
