Песковый насос ПЧ-63/22.5 C-DMG
Платформа LongLife

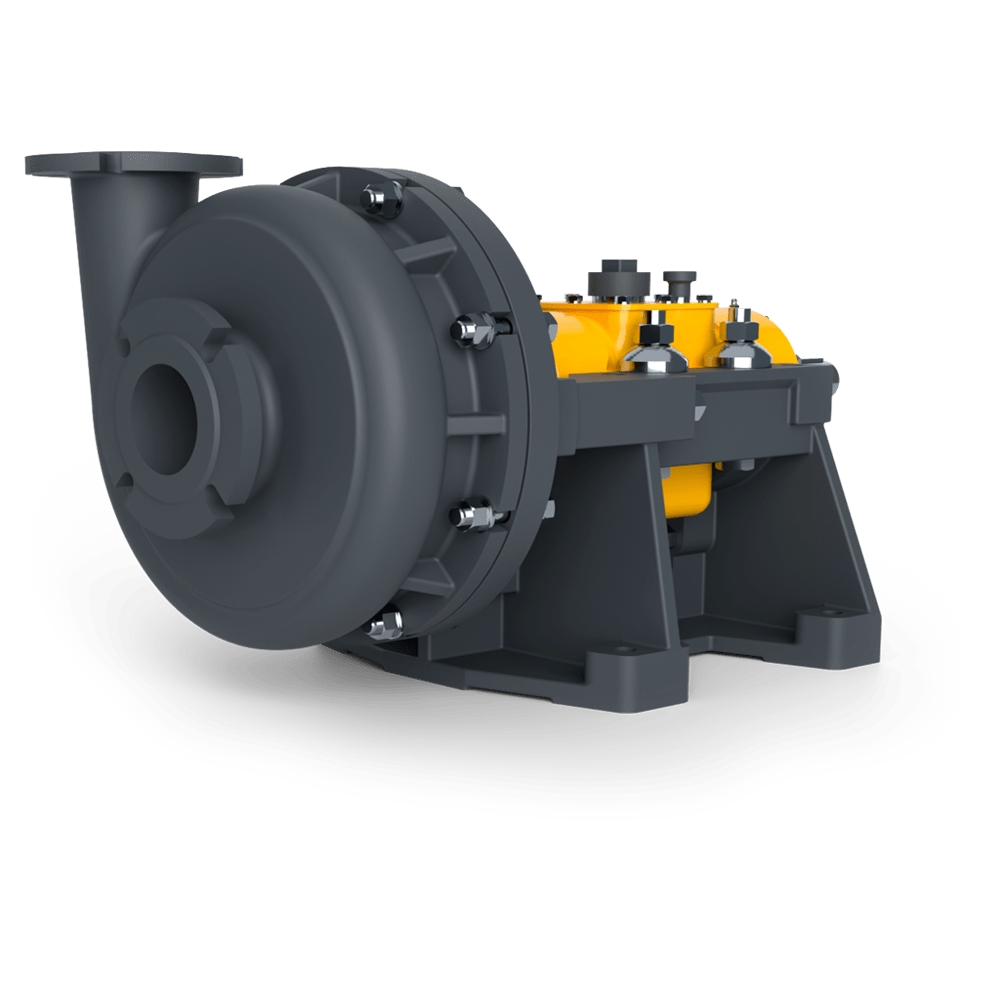

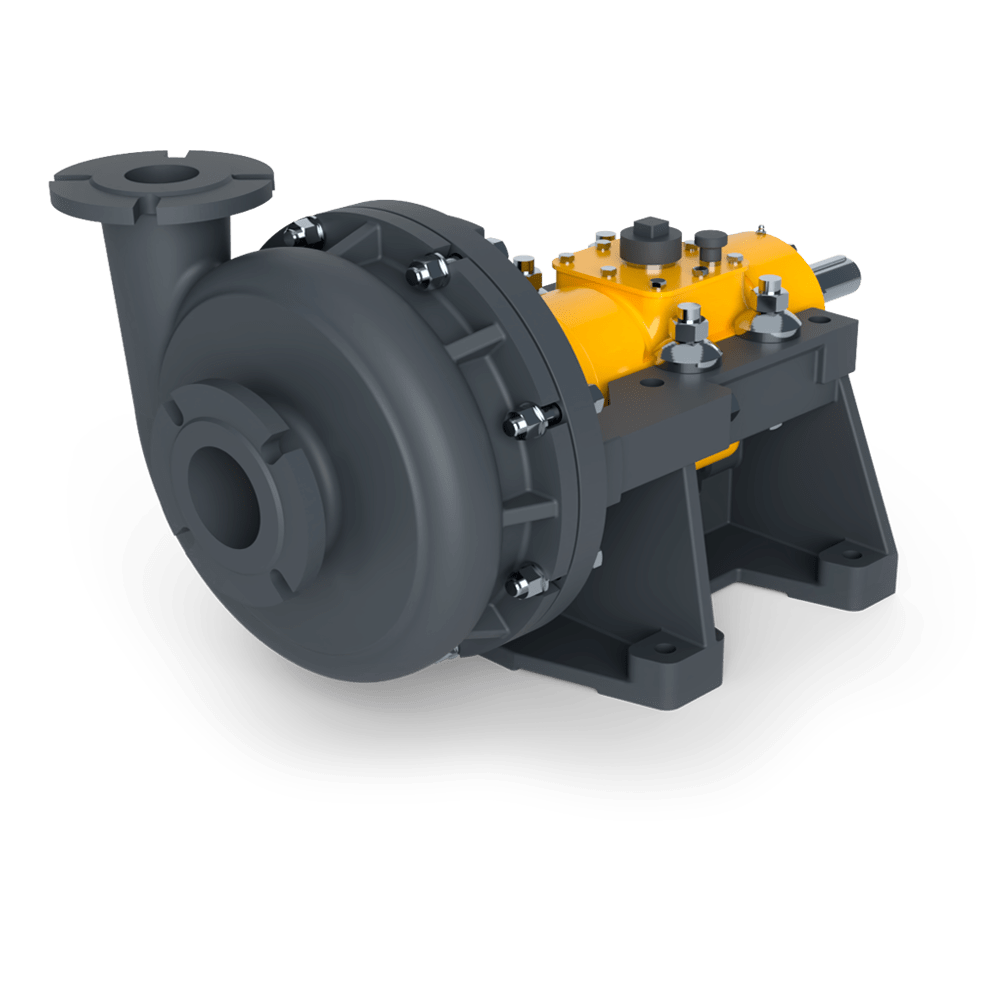

ПЧ-63/22,5 C-DMG — современный центробежный песковый насос для абразивных гидросмесей. Разработан как полная замена классических ПК-63/22,5 и ПР-63/22,5.
Силовая часть полностью модернизирована на платформе LongLife.
Усиленный подшипниковый узел, жёсткая опорная стойка и проточная часть из высокохромистого чугуна ЧХ22 обеспечивают кратно увеличенный ресурс при работе с абразивной пульпой.
Номинальные параметры: подача — 63 м³/ч, напор — 22,5 м.
Назначение насоса ПЧ-63/22,5 C-DMG
Песковый насос ПЧ-63/22,5 C-DMG предназначен для перекачивания абразивных гидросмесей с высокой концентрацией твёрдых частиц, плотностью до 2200 кг/м³, с максимальным размером твердых включений до 10мм.
Применяется в металлургических, горно-обогатительных, нефтегазодобывающих и угольных предприятиях для перекачивания гидросмесей с содержанием песка, шлама, пульпы, угля и технических вод.
Номинальные параметры насоса: производительность насоса 63 м³/ч, подача 22,5м.
Почему выбирают ПЧ-63/22,5 C-DMG
Полная замена ПК-63/22,5 / ПР-63/22,5
Совпадение гидравлики и присоединительных размеров. Установка без переделки трубопроводов и фундаментов.
Проточная часть из ЧХ22
Спиральный корпус, рабочее колесо и бронедиск — полностью из высокохромистого чугуна. Повышенная стойкость к абразивному износу.
Подшипниковый узел LongLife
Усиленная схема конических и роликовых подшипников. Лабиринтная защита и затворная смазка исключают попадание пульпы.
Эволюция типоразмера 63/22,5 — от классики к LongLife
ПК-63/22,5 и ПР-63/22,5
- Корпус СЧ20 с корундновой или резиновой футеровкой
- Ограниченный ресурс проточной части
- Стандартный подшипниковый узел
- Повышенные затраты на обслуживание
ПЧ-63/22,5 C-DMG
- Вся проточная часть из высокохромистого ЧХ22
- Высокая стойкость к абразивному износу
- Усиленный подшипниковый узел LongLife
- Увеличенный межремонтный ресурс
Классическая конструкция широко применяется до сих пор, однако имеет ограничения по ресурсу при работе с тяжёлыми абразивными пульпами.
Конструкция и материалы проточной части
Сравнение классической и модернизированной конструкции типоразмера 63/22,5
ПЧ-63/22,5 C-DMG
Максимальная стойкость к абразивному износу.
ПК-63/22,5 и ПР-63/22,5
определяется сроком службы футеровки.

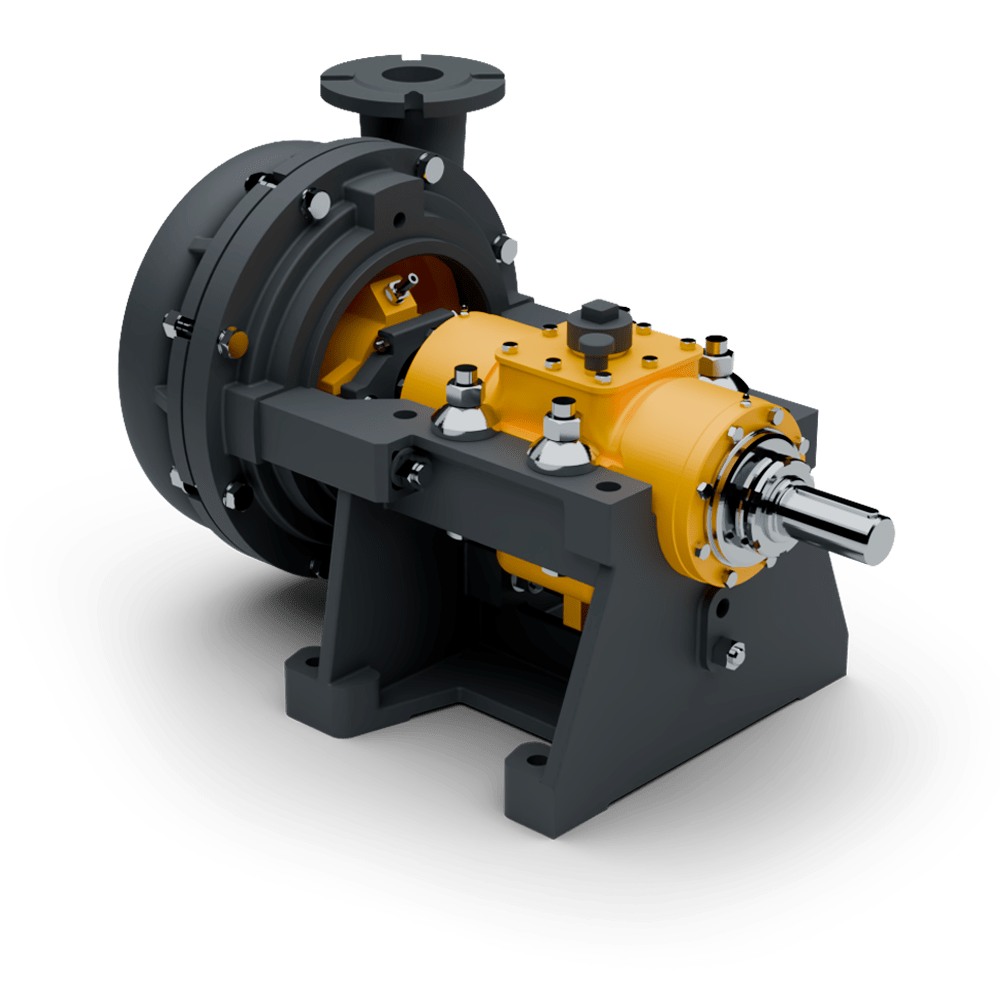

Подшипниковый узел — платформа LongLife

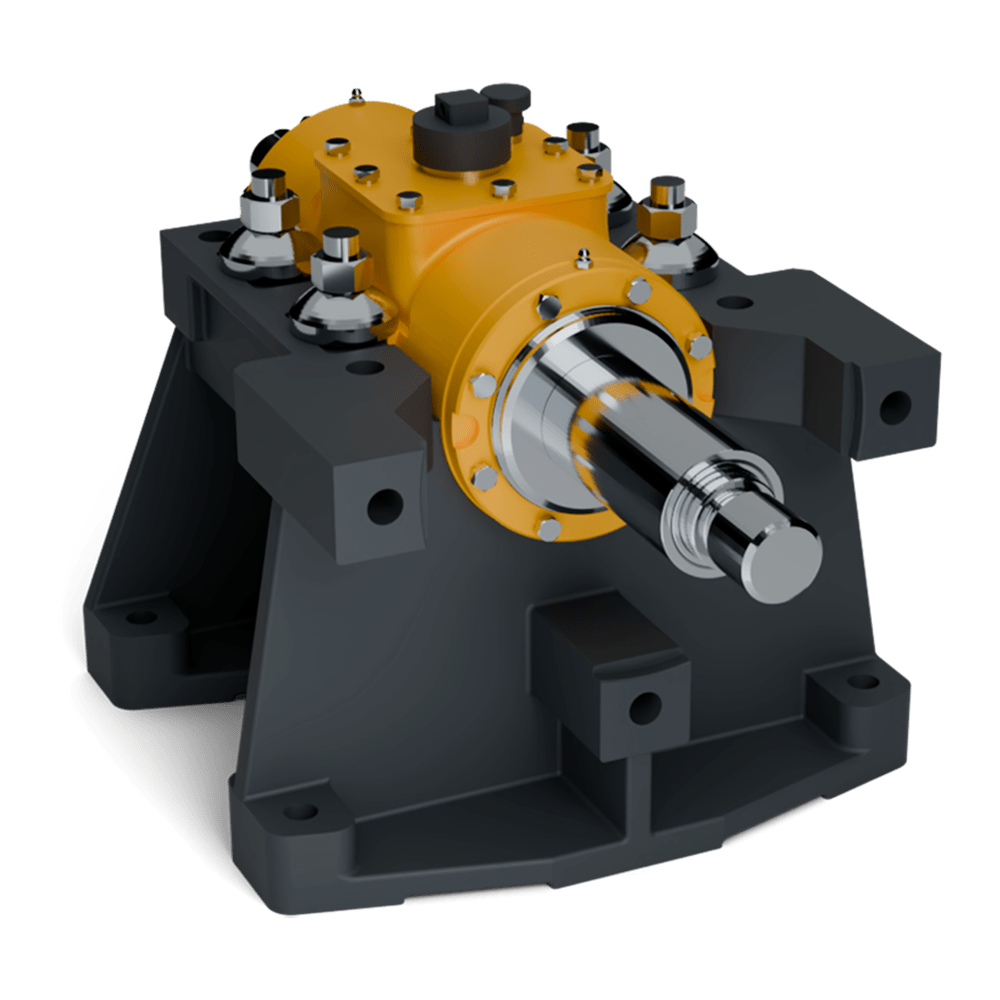

Опорная стойка C-DMG в сборе

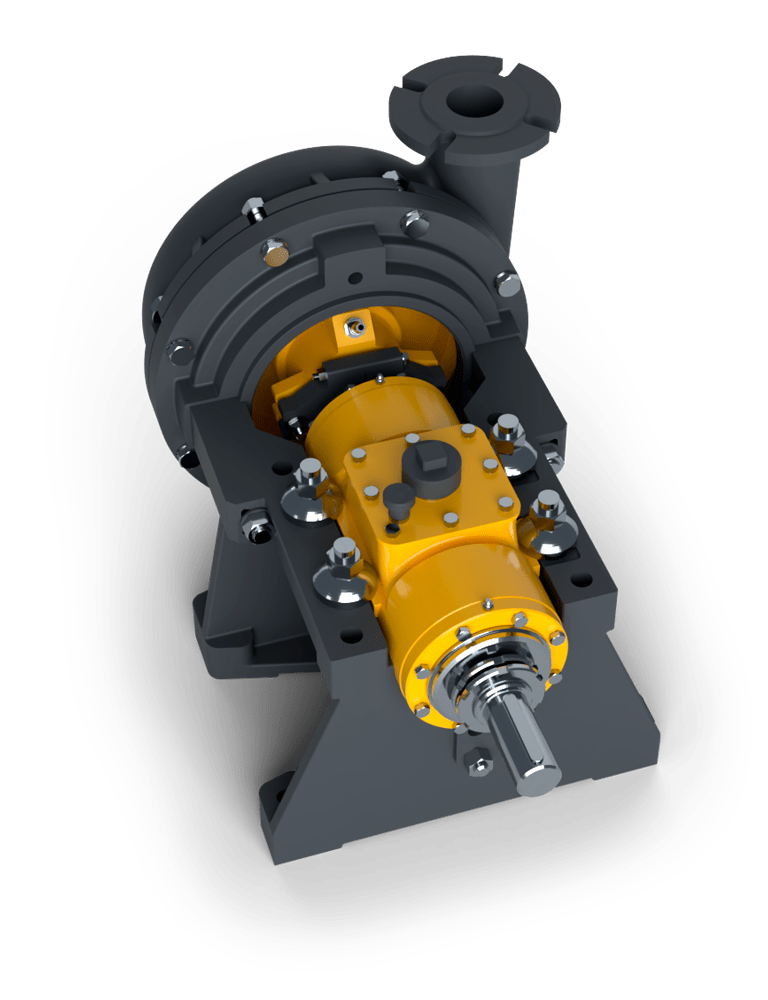

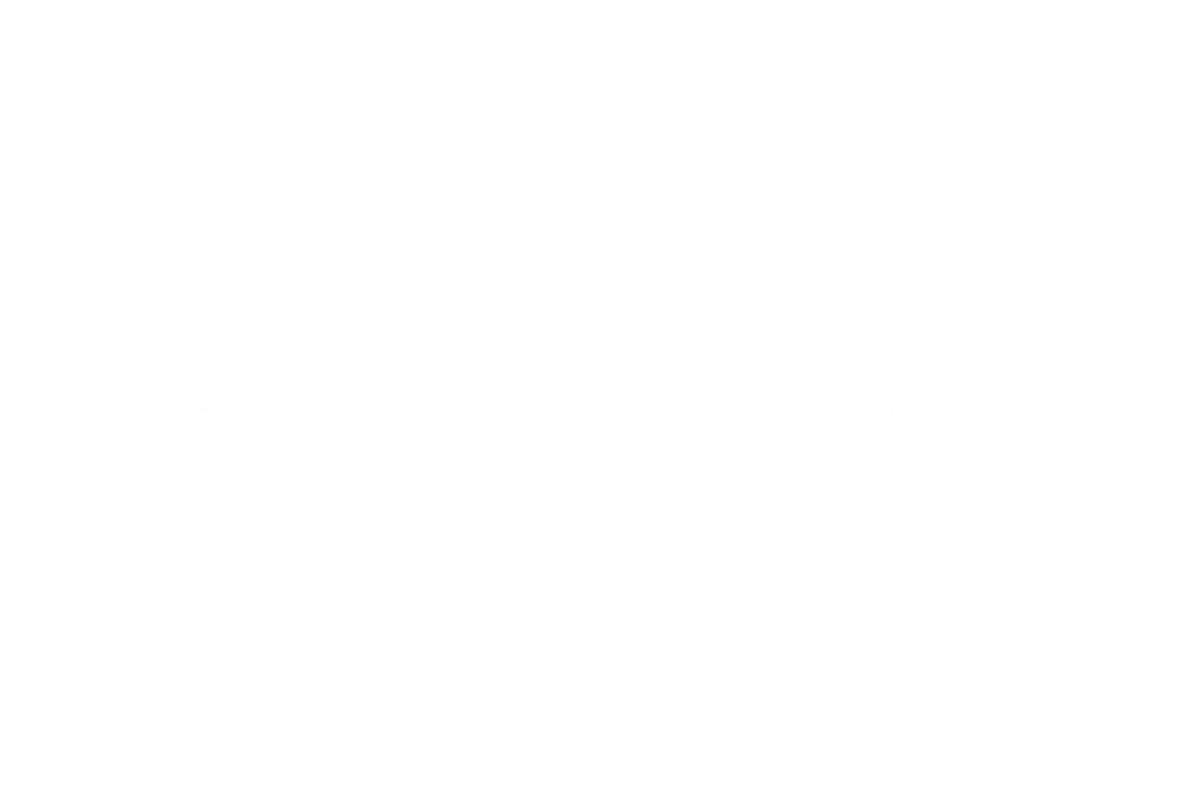

Внутренняя схема подшипникового узла
Преимущества LongLife
- Усиленная схема конических и цилиндрических роликовых подшипников
- Увеличенный диаметр вала и минимально возможная консольная длина ротора
- Возможность исполнения на жидкой или густой смазке
- Лабиринтная защита от попадания абразивной пульпы
- Камера затворной смазки
- Повышенный межремонтный ресурс
Технические характеристики насоса ПЧ-63/22,5 C-DMG
Ниже приведены основные технические и эксплуатационные характеристики насоса ПЧ-63/22,5 C-DMG в стандартном исполнении. Конкреткие параметры могут уточняться в зависимости от условий эксплуатации и состава перекачиваемой пульпы.
| Тип насоса | Центробежный, горизонтальный, консольный |
| Производительность — номинальная* | 63 м³/ч |
| Напор – номинальный* | 22,5 м |
| Всасывающий патрубок — диаметр DN | 90 мм |
| Напорный патрубок – диаметр DN | 60 мм |
| Колесо рабочее – диаметр | 295 мм |
| Колесо рабочее – тип | Полуоткрытое, 4 лопатки |
| Кавитационный запас – максимальный | 4 м |
| КПД насоса – номинальный* | 50 % |
| Мощность насоса* | 7,7 кВт |
| Тип подшипников | Задний — роликовый конический двухрядный, 1 шт Передний — роликовый цилиндрический, 2 шт |
| Система смазки подшипников | Жидкая или консистентная |
| Многоступенчатая защита подшипникового узла от гидросмеси, пыли и грязи | Манжеты + лабиринты + кольца V-ring + затворная смазка |
| Перекачиваемая среда | Абразивная гидросмесь, пульпа |
| Плотность гидросмеси — максимально допустимая | 2200 кг/м³ |
| Твёрдость микрочастиц — максимальная | 11000 МПа |
| Крупность твёрдых включений — допустимая | 6 мм |
| Крупность твёрдых включений — максимальная | 10 мм |
| Диапазон водородного показателя гидросмеси (pH) | 4 — 11 |
| Температура перекачиваемой среды | от +1 до +90°C |
| Мощность электродвигателя при плотности до 1300 кг/м³ — рекомендуемая | 11 кВт |
| Мощность электродвигателя при плотности до 1600 кг/м³ — рекомендуемая | 18,5 кВт |
| Мощность электродвигателя при плотности до 2200 кг/м³ — рекомендуемая | 22 кВт |
| Частота вращения электродвигателя — номинальная | 1500/об/мин |
| Масса насоса — максимальная | 258 кг |
| Габаритные размеры насоса — длина × высота × ширина | 824 × 474 × 473 мм |
| Масса и габаритные размеры агрегата насосного в сборе с электродвигателем | Зависит от типа электродвигателя и трансмиссии: DC, ZV, CV, CR, CL |
* Номинальные характеристики насоса приведены на чистой воде при температуре 20 °C.
Примеры чертежей пескового насоса ПЧ-63/22,5 C-DMG

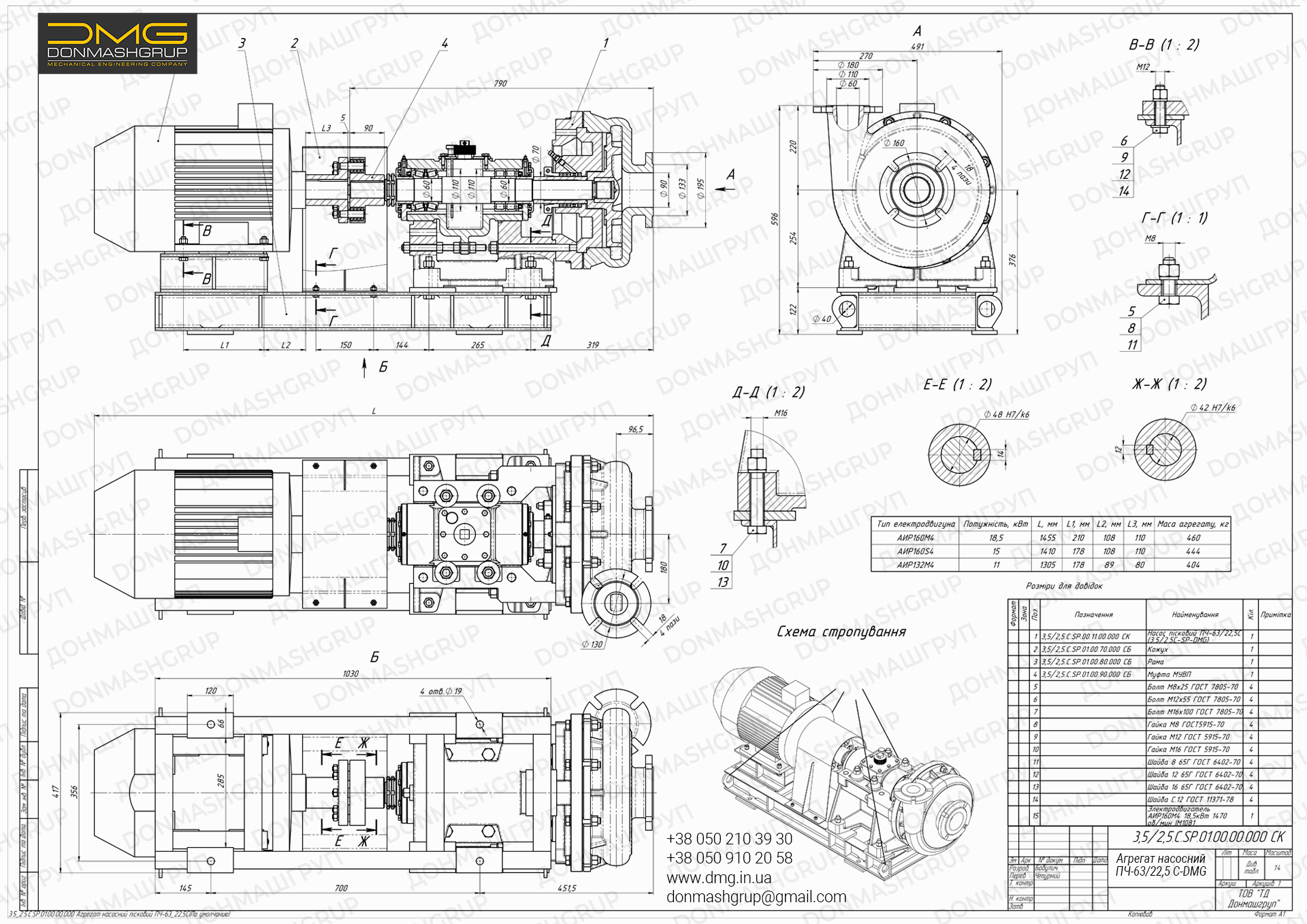

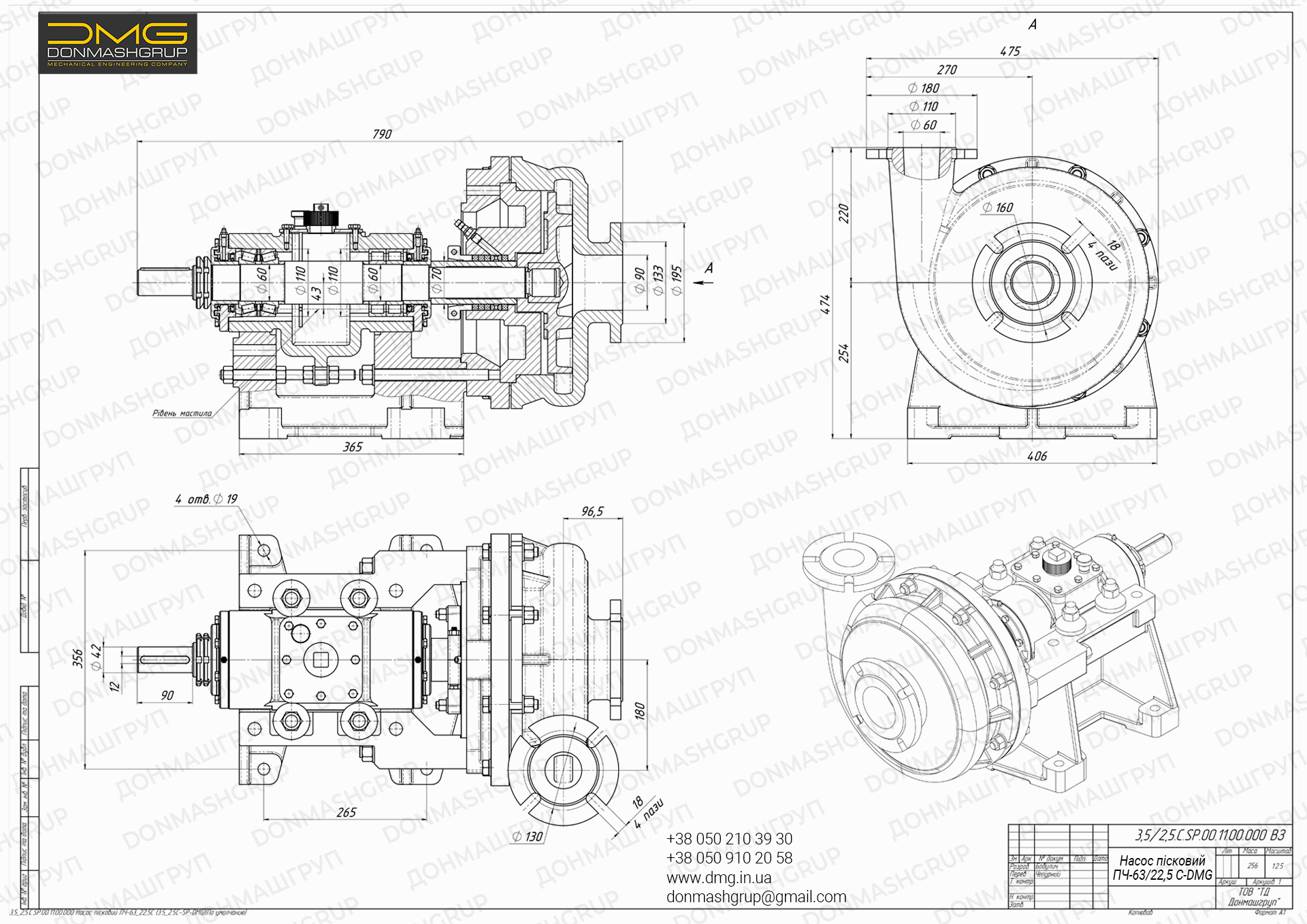

На чертежах представлен общий вид насоса пескового ПЧ-63/22,5 C-DMG, а также приведены примеры агрегатирования насоса электродвигателями 11, 15 и 18,5 кВт с помощью прямого привода через муфту.
Варианты агрегатирования насоса

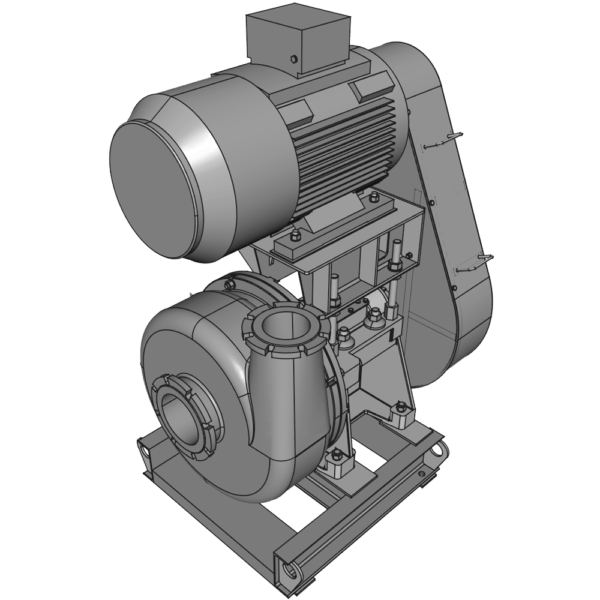

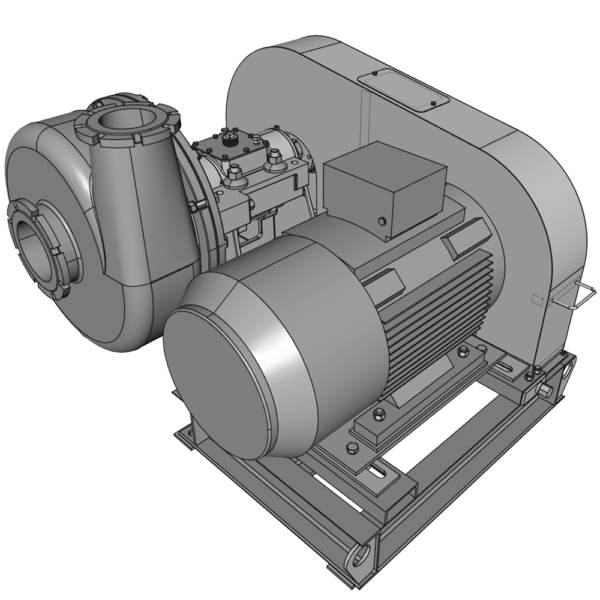

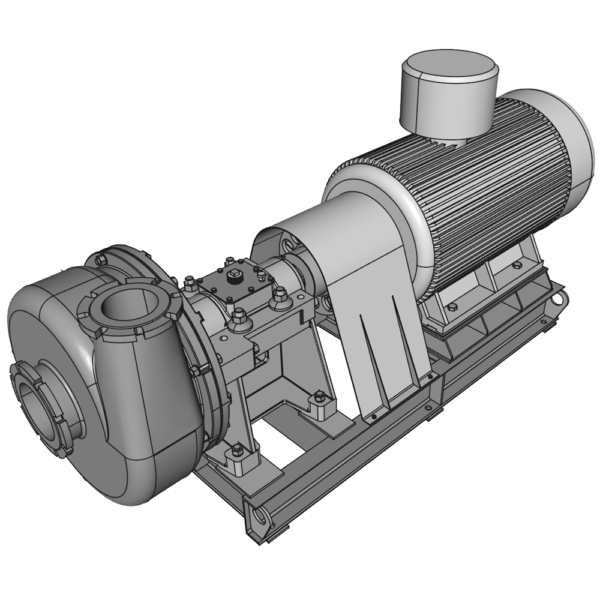

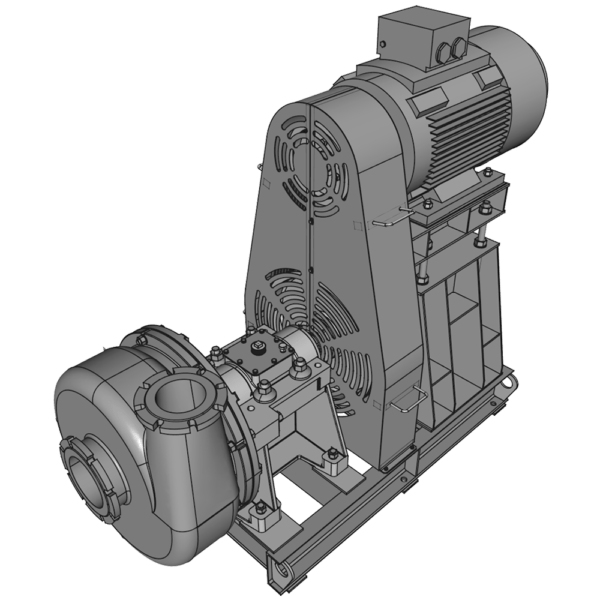

Конструкция платформы LongLife, на которой построены песковые насосы ПЧ-63/22,5 C-DMG, позволяет осуществлять агрегатирование насоса электродвигателем с различными вариантами привода — ZV / CV / DC / CR / CL
Область применения
Насос ПЧ-63/22,5 C-DMG предназначен для перекачивания тяжёлых абразивных гидросмесей в непрерывных промышленных режимах.
Полностью совместим по гидравлическим параметрам и присоединительным размерам с насосами ПК-63/22,5 и ПР-63/22,5.
Горнодобывающие предприятия
ГОК и обогатительные фабрики
Песковые и щебёночные карьеры
Металлургические производства
Коммунальные предприятия ЖКХ
Нефтегазодобывающие компании
История типоразмера 63/22,5
Песковые насосы типоразмера 63/22,5 были разработаны в рамках советской серии насосов типа «П» и получили широкое распространение в системах гидротранспорта на горнодобывающих и обогатительных предприятиях.
В состав серии «П» входили как вертикальные насосы ПКВП-63/22,5 и ПРВП-63/22,5, так и их горизонтальные исполнения — ПК-63/22,5 и ПР-63/22,5, при сохранении единой гидравлики проточной части.
Насосы ПЧ-63/22,5 C-DMG и ПЧВП-63/22,5 C-DMG являются современной эволюцией этой конструкции, выполненной на платформе LongLife с сохранением гидравлики типоразмера 63/22,5.
Именно в рамках этой эволюции и были разработаны современные вертикальные и горизонтальные исполнения: ПЧВП-63/22,5 и ПЧ-63/22,5 C-DMG.
Показать историю типоразмера 63/22,5
Эволюция песковых насосов серии «П»
Введение
Типоразмер 63/22,5 является одним из наиболее узнаваемых и массовых в номенклатуре советских песковых насосов. За десятилетия эксплуатации он стал фактическим отраслевым стандартом для систем гидротранспорта абразивных гидросмесей в горнодобывающей и обогатительной промышленности.
Причина такой популярности — удачное сочетание производительности, напора и ресурса при работе с песком, шламом и пульпой средней и повышенной абразивности.
Формирование серии песковых насосов типа «П»
В СССР песковые насосы разрабатывались в рамках унифицированной серии, известной как серия «П».
Основной идеей серии было создание насосов:
- с устойчивой гидравликой;
- приспособленных к работе с абразивной средой;
- с возможностью эксплуатации в тяжёлых, непрерывных режимах.
Для типоразмера 63/22,5 была разработана единая геометрия проточной части, на базе которой создавались различные конструктивные исполнения.
Вертикальные насосы: ПКВП-63/22,5 и ПРВП-63/22,5
Первоначально наибольшее распространение получили вертикальные полупогружные насосы:
- ПКВП-63/22,5 — с корпусом из СЧ20, футерованным корундным наполнителем на эпоксидной связке, и рабочим колесом из высокохромистого чугуна;
- ПРВП-63/22,5 — с корпусом и рабочим колесом, футерованными износостойкой резиной.
Вертикальное исполнение позволяло:
- устанавливать насос непосредственно в зумпф или приямок;
- работать без сложной системы всасывания;
- снизить риск кавитации.
Эти насосы до сих пор широко применяются на ГОКах, в хвостовых хозяйствах и на промывочных установках.
Переход к горизонтальным исполнениям: ПК-63/22,5 и ПР-63/22,5
Со временем возникла потребность в горизонтальных песковых насосах, более удобных для:
- агрегатирования с электродвигателями;
- установки на фундаменты и рамы;
- обслуживания и ремонта вне приямков.
Так появились насосы:
- ПК-63/22,5
- ПР-63/22,5
Важно отметить, что:
гидравлика проточной части у вертикальных и горизонтальных исполнений оставалась одинаковой.
Фактически горизонтальные насосы представляли собой адаптацию уже существующей проточной части под иной способ установки.
Особенность горизонтальных ПК и ПР
В отличие от вертикальных насосов, где конструкция корпусов и стоек была достаточно унифицирована, горизонтальные исполнения получили большое количество вариантов опорных стоек и кронштейнов.
На практике это привело к тому, что:
- часть насосов изготавливалась непосредственно на ремонтных базах предприятий;
- встречались как заводские, так и «кустарные» исполнения;
- конструктивные решения по подшипниковым узлам и жёсткости существенно различались.
Тем не менее, благодаря удачной гидравлике, типоразмер 63/22,5 продолжал широко применяться даже в таких условиях.
Ограничения классической конструкции
Несмотря на массовость и проверенную временем гидравлику, классические насосы ПК и ПР имели ряд конструктивных ограничений:
- корпус из СЧ20 с футеровкой;
- ресурс проточной части, зависящий от состояния футеровки;
- стандартные подшипниковые узлы, чувствительные к абразивному загрязнению;
- ограниченная жёсткость консольной части ротора.
С ростом требований к надёжности и межремонтному ресурсу возникла необходимость в глубокой модернизации конструкции при сохранении гидравлики.
Современная эволюция: платформа LongLife
Ответом на эти требования стала разработка насосов на платформе LongLife, в которых была сохранена проверенная гидравлика типоразмера 63/22,5, но полностью переработана силовая и конструктивная часть.
В рамках этой эволюции были созданы:
- ПЧВП-63/22,5 — вертикальный насос с полностью литой проточной частью из ЧХ22;
- ПЧ-63/22,5 C-DMG — горизонтальный насос, выполненный на унифицированной силовой платформе LongLife.
Преемственность и развитие
Современные насосы ПЧ:
- сохраняют рабочие параметры типоразмера 63/22,5;
- совместимы по гидравлике с классическими ПК и ПР;
- обеспечивают существенно больший ресурс за счёт: проточной части из ЧХ22; усиленного подшипникового узла; увеличенной жёсткости конструкции.
Таким образом, платформа LongLife является не заменой классических насосов серии «П», а их логическим инженерным развитием с учётом современных требований к надёжности и эксплуатации.
Заключение
Типоразмер 63/22,5 прошёл путь от советских вертикальных песковых насосов до современных высокоресурсных машин.
Сохранение гидравлики при глубокой конструктивной модернизации позволило обеспечить преемственность, удобство замены и повышение эксплуатационной эффективности.
Именно поэтому данный типоразмер остаётся актуальным и сегодня — уже в новом, современном исполнении.
