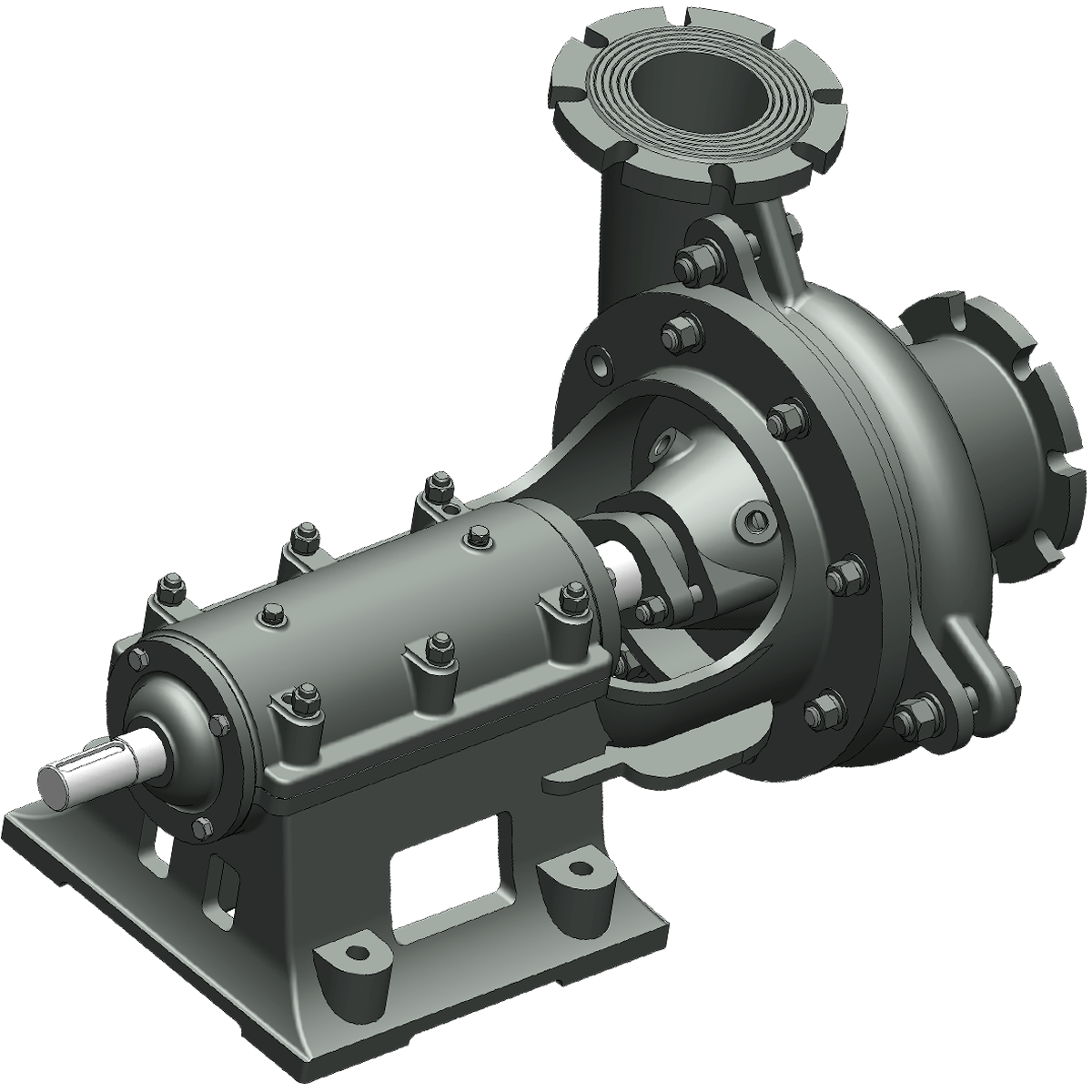

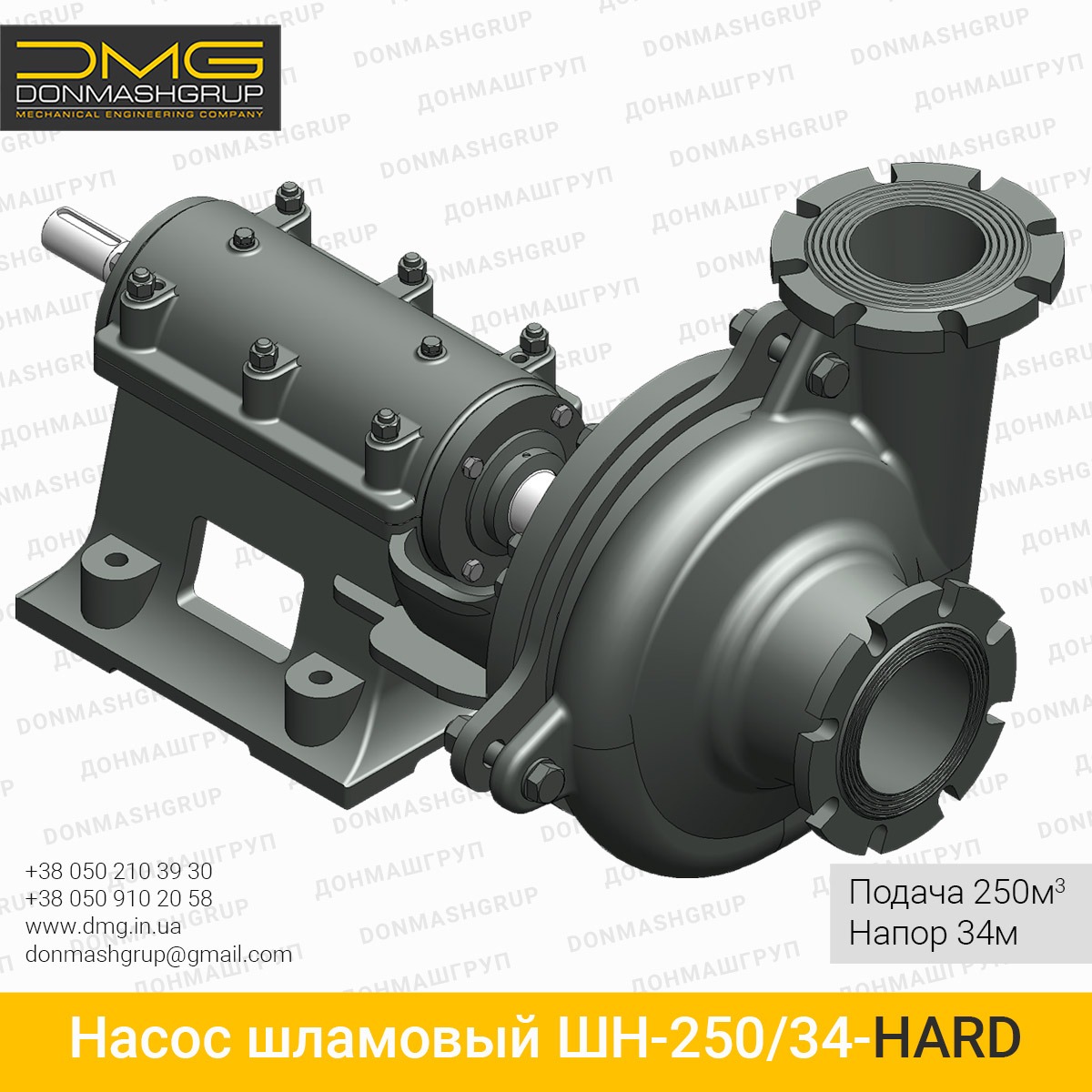

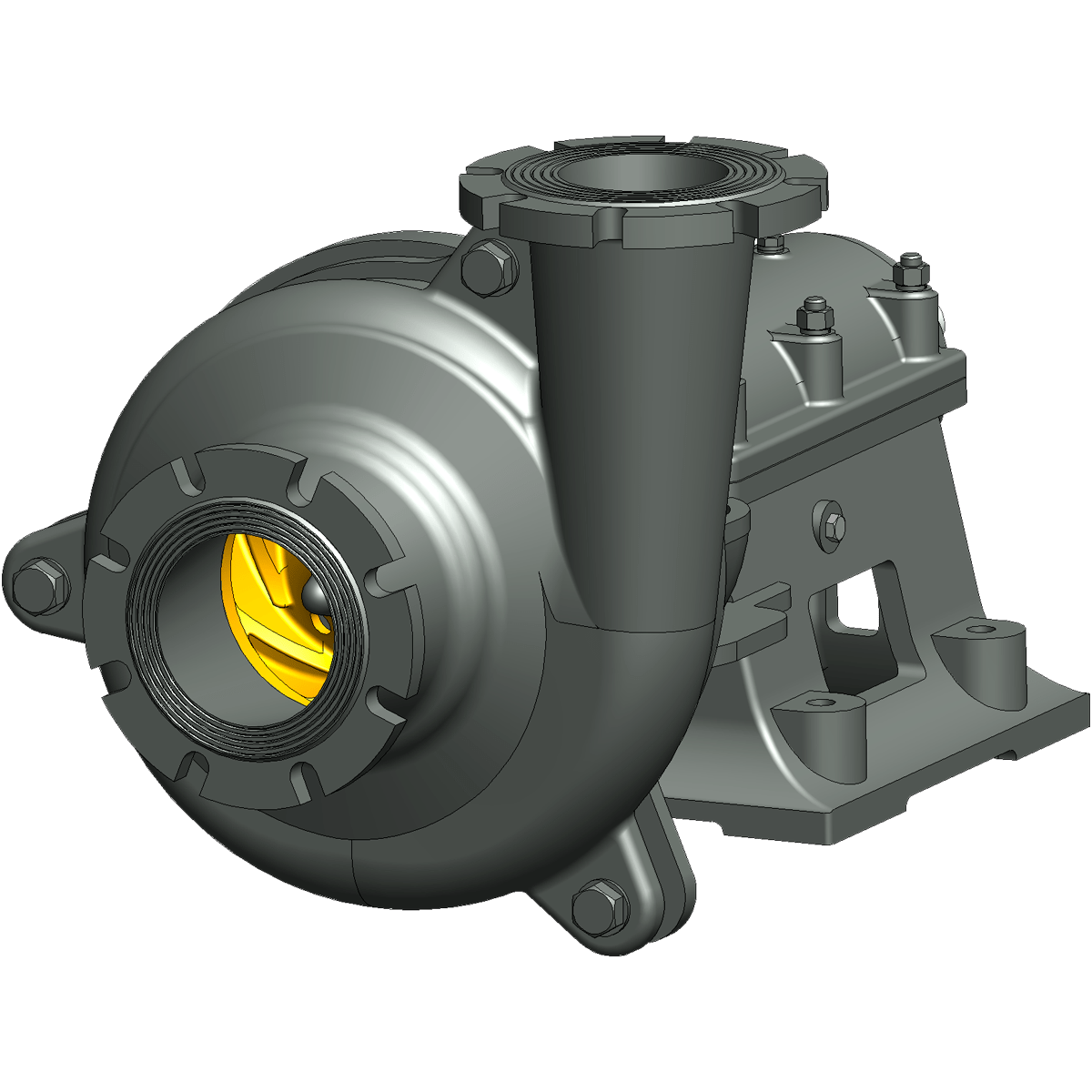

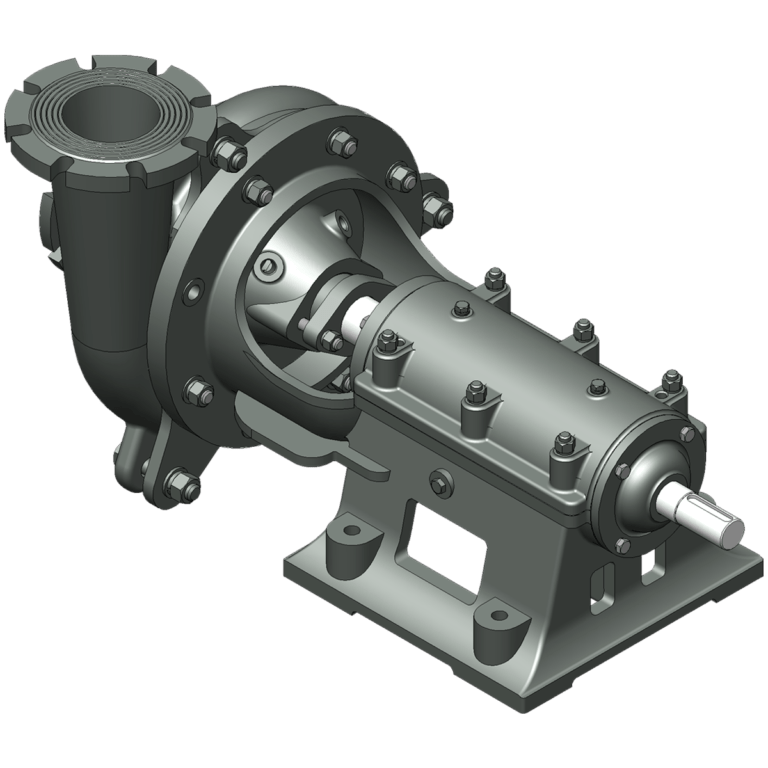

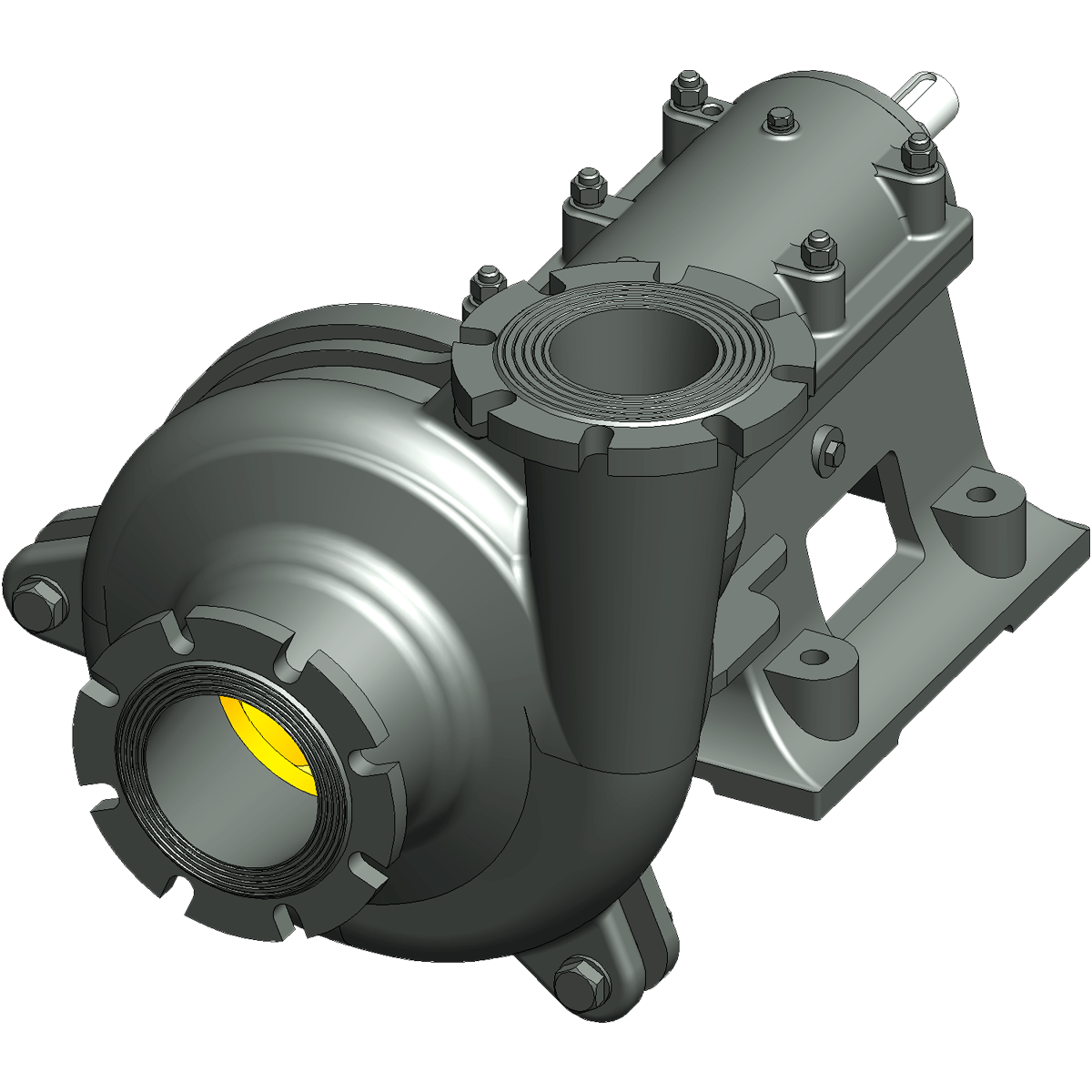

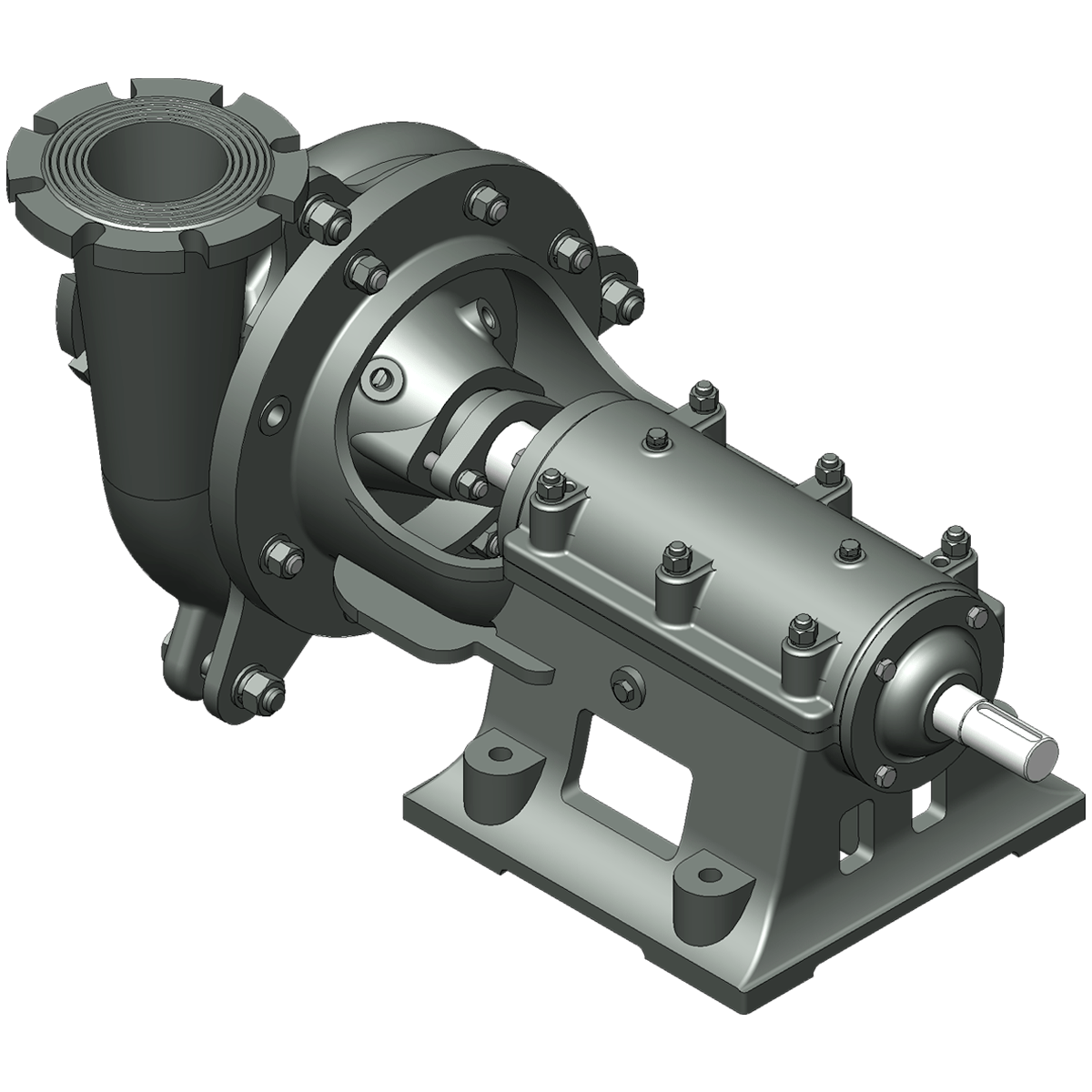

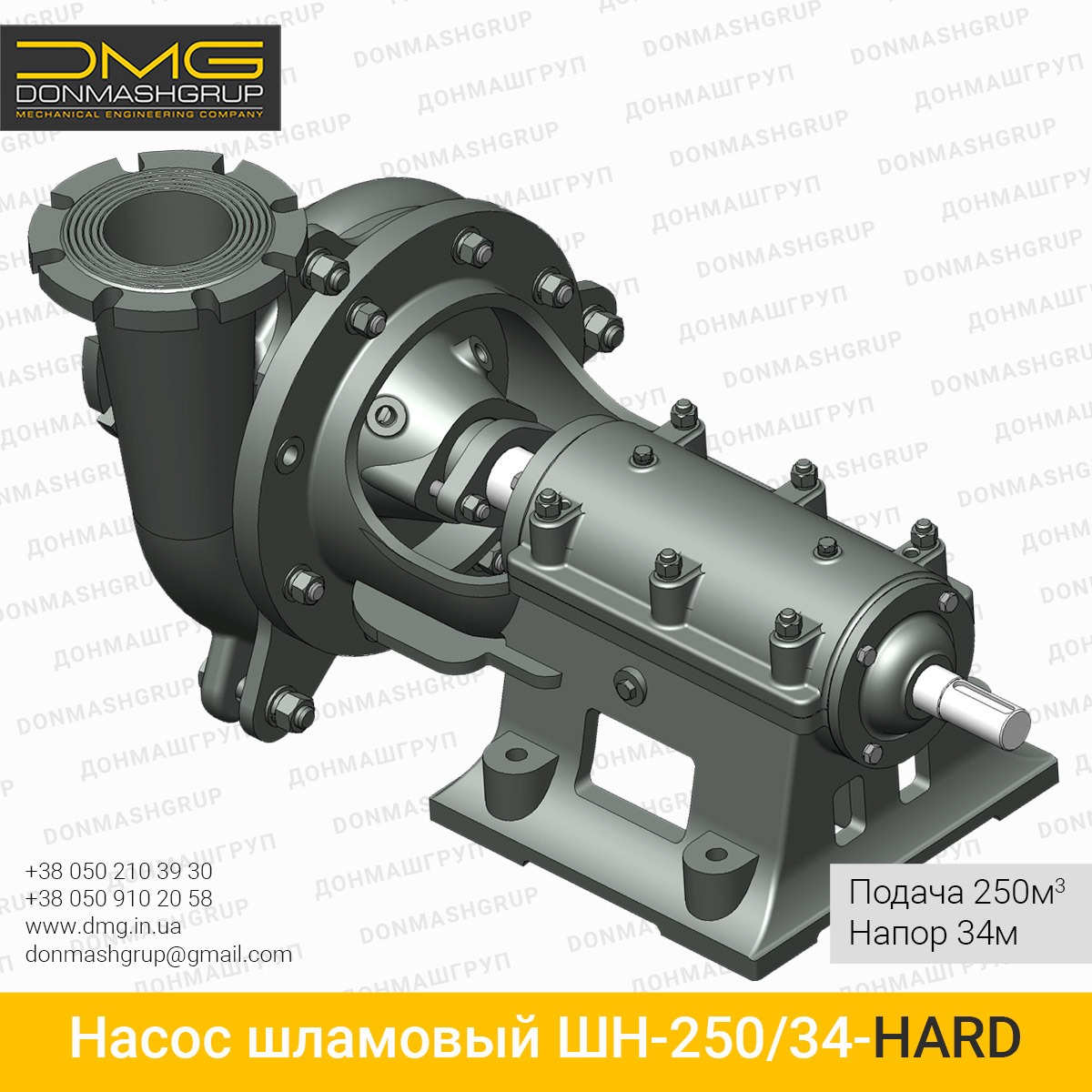

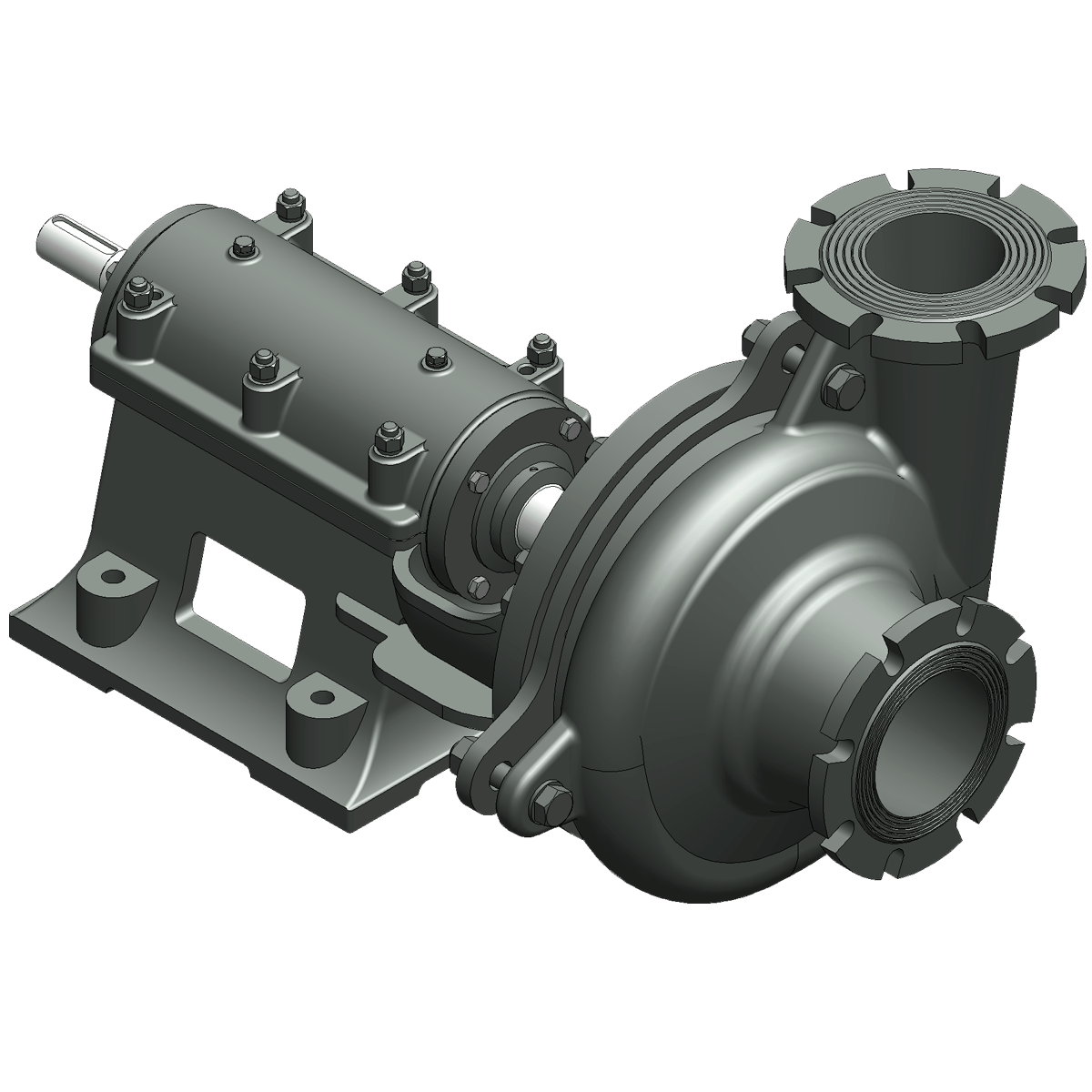

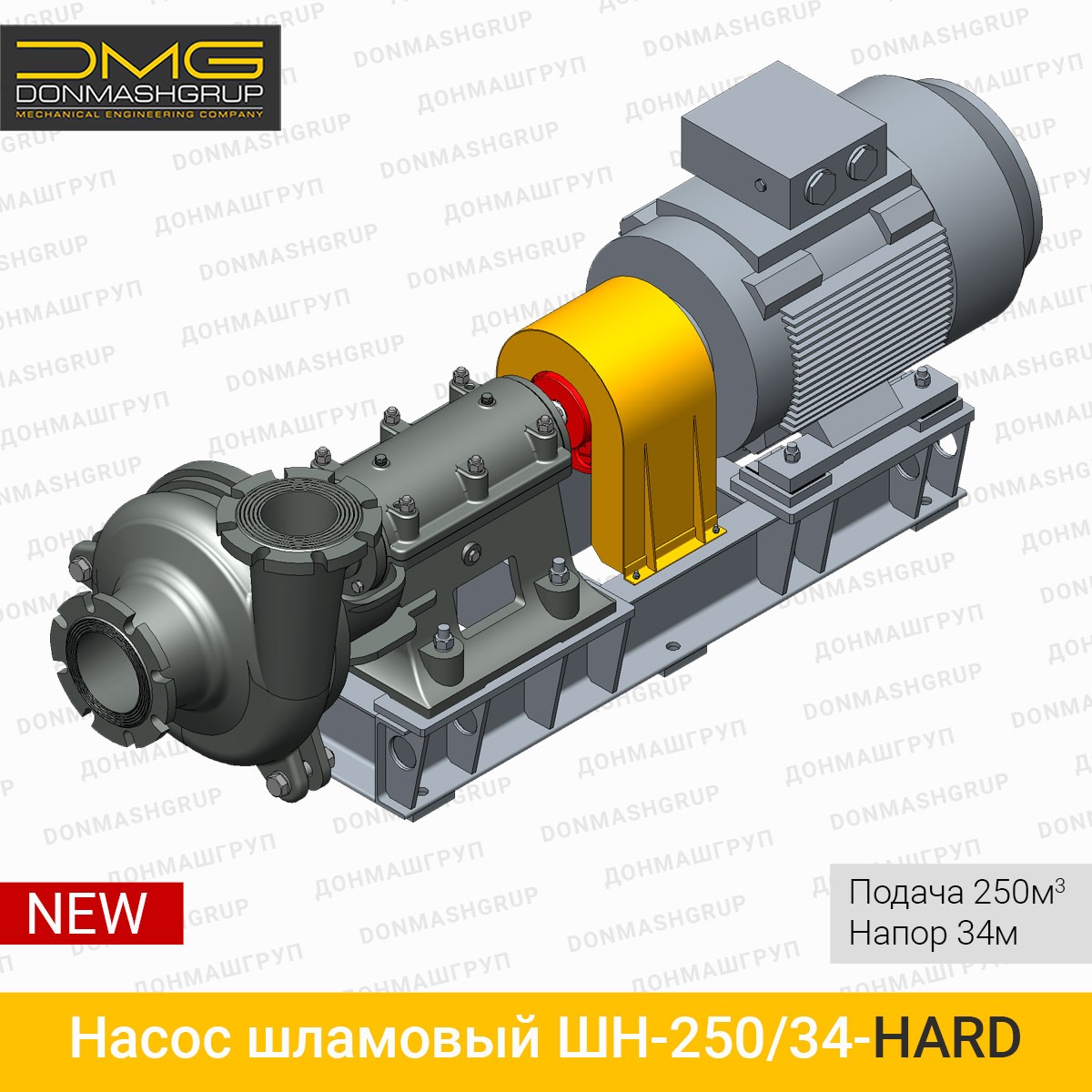

Изображение (3D модель) нового шламового насоса ШН-250/34 HARD производства ДОНМАШГРУП

Шламовый насос ШН-250/34 HARD-вся проточная часть из ИЧХ-28Н2

• производительность — 250м3/ч
• напор — 34м
• электродвигатель — 55кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы с подачей до 300м³/ч, Насосы шламовые

Двукратное увеличение
ресурса проточной части

Инженерам ДОНМАШГРУПП удалось добиться увеличения ресурса проточной части нового шламового ШН-250/34 HARD более чем 200%

Найдено технологическое решение в изменении конструкции спирального корпуса, что позволило изготавливать всю проточную часть насоса из особо устойчивых к абразивному износу высокохромистых чугунов типа ИЧХ28Н2.

Назначение и область применения шламового насоса ШН-250/34 HARD

Центробежный шламовый насос ШН 250/34 HARD предназначен для гидротранспортировки шламовых, гравийных, песочно-гравийные и золошлаковых гидросмесей, магнетитовых суспензий и других абразивных гидросмесей.

Максимальный размер твердых частиц в перекачиваемой пульпе до 6 мм, объёмом содержания до 500 кг/м3 и температурой от +1°С до +50°С.

Шламовый насос ШН-250/34 HARD применяется в горно-обогатительной, горнодобывающей, металлургической промышленности, в системах золошлакоудаления тепловых электростанций, на заводах по производству цемента.

Особенности конструкции и проточная часть нового насоса ШН-250/34 HARD

В отличие от шламового насоса ШН-250/34 в классическом исполнении, в новом насосе абсолютно вся проточная часть изготавливается из особо устойчивых к абразивному износу высокохромистых чугунов типа: ИЧХ28Н2, ИЧХ22, ИЧХ16, ИЧ190Х30Г

Конструктивно в новом насосе ШН250/34 HARD внедрена более удачная схема проточной части, применяемая на грунтовых насосах Гр 400/40, что позволило использовать высокохромистые чугуны и соответственно увеличить ресурс проточной части насоса более чем на 200%.

Все присоединительные размеры обеих вариантов исполнения насосов остались неизменны. Т.е., для модернизации насосов ШН-250/34, которые у вас есть в наличии, вы можете приобрести только новую проточную часть в исполнении HARD, которая без проблем интегрируется в вашу действующую насосную систему.

Чтобы ознакомится с описанием насоса в классическом исполнении нажмите на эту кнопку

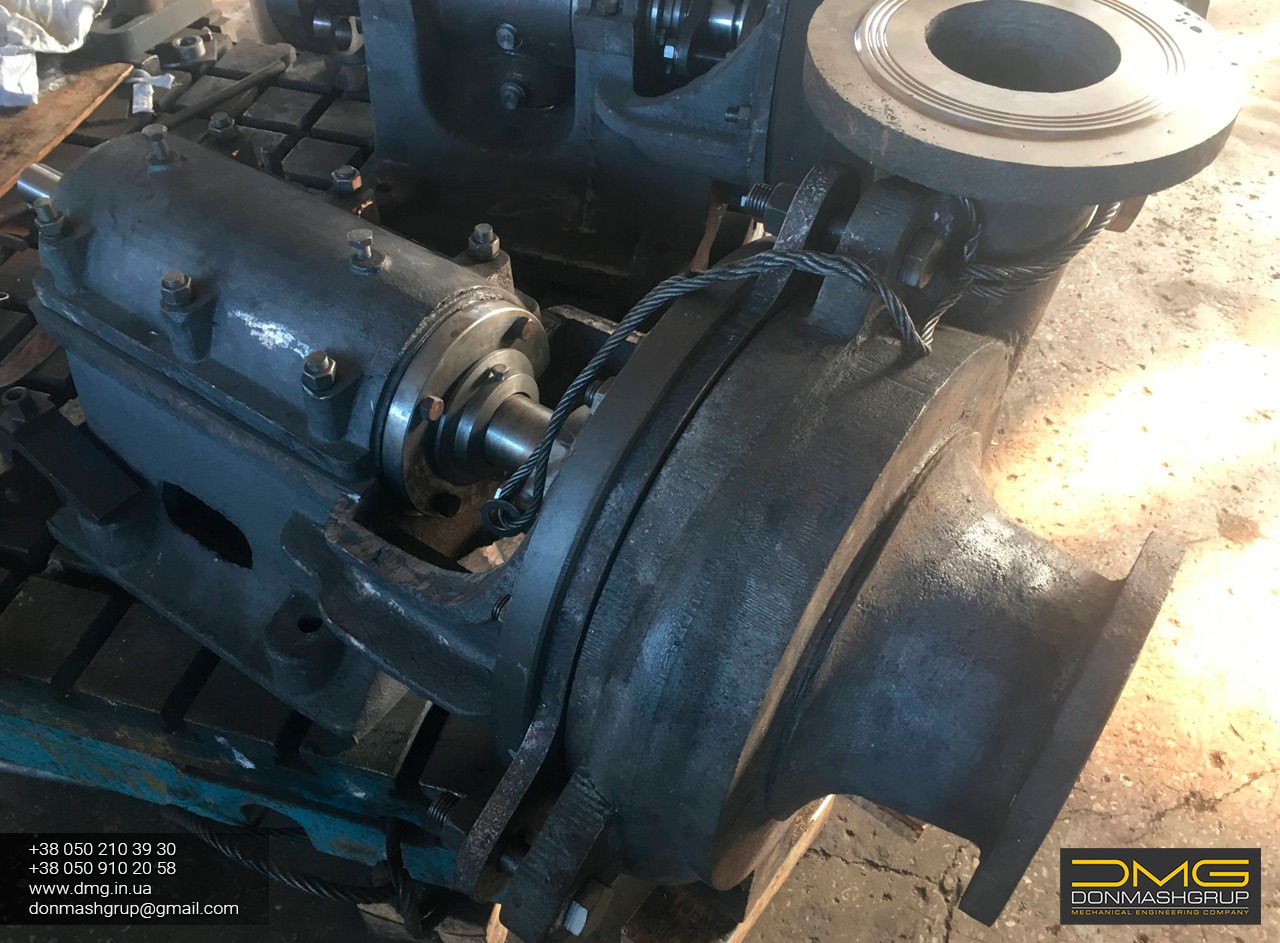

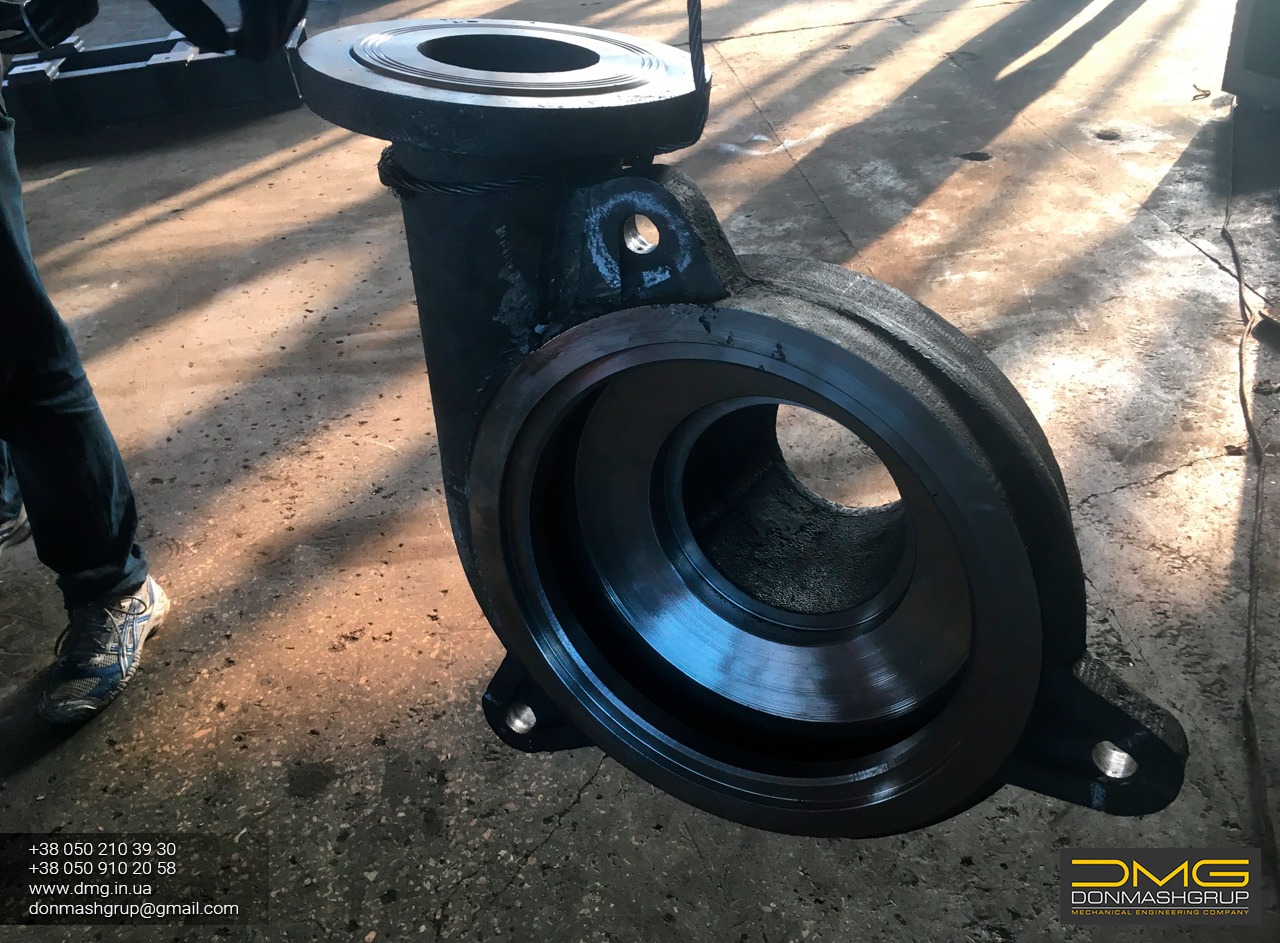

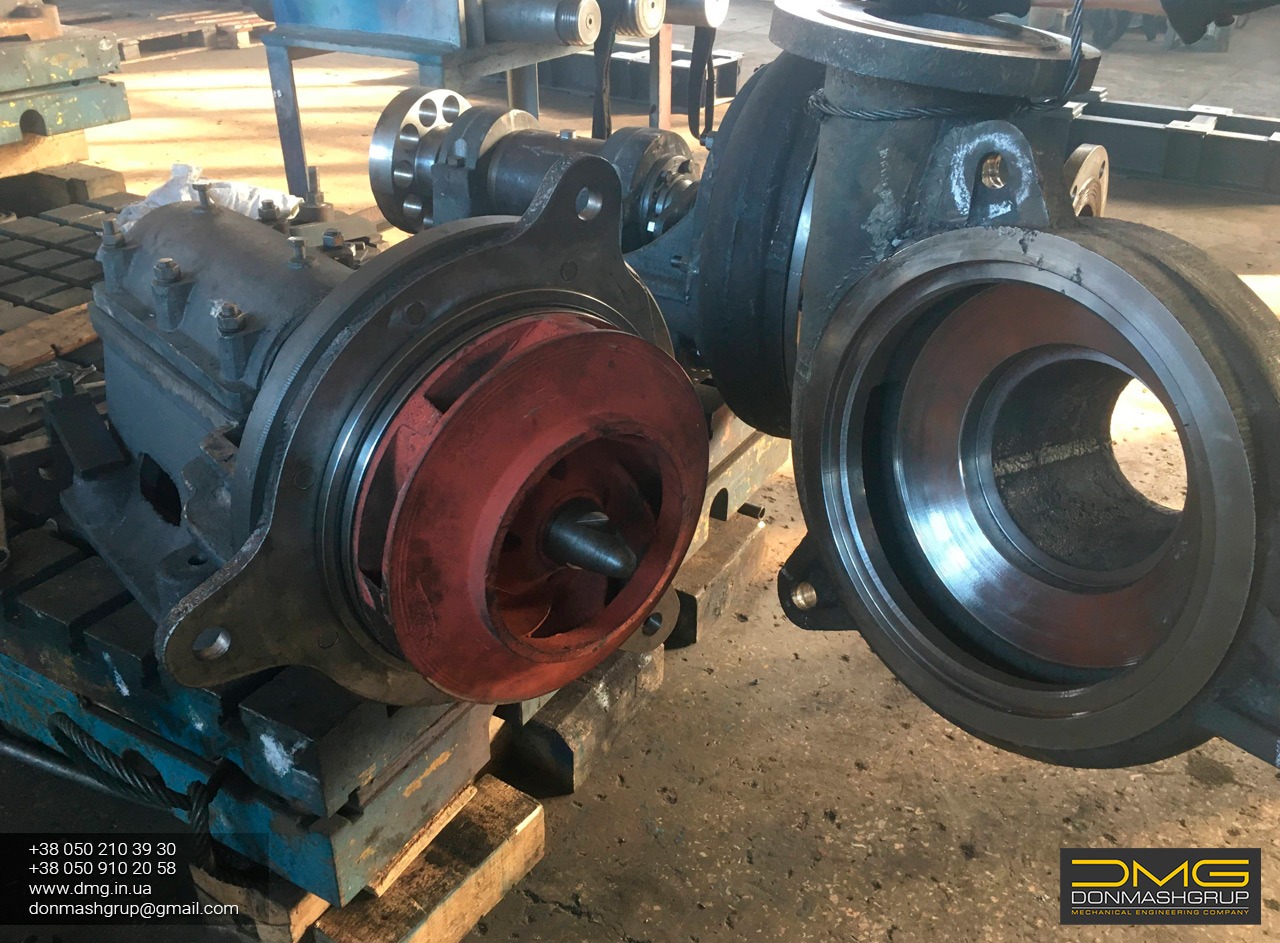

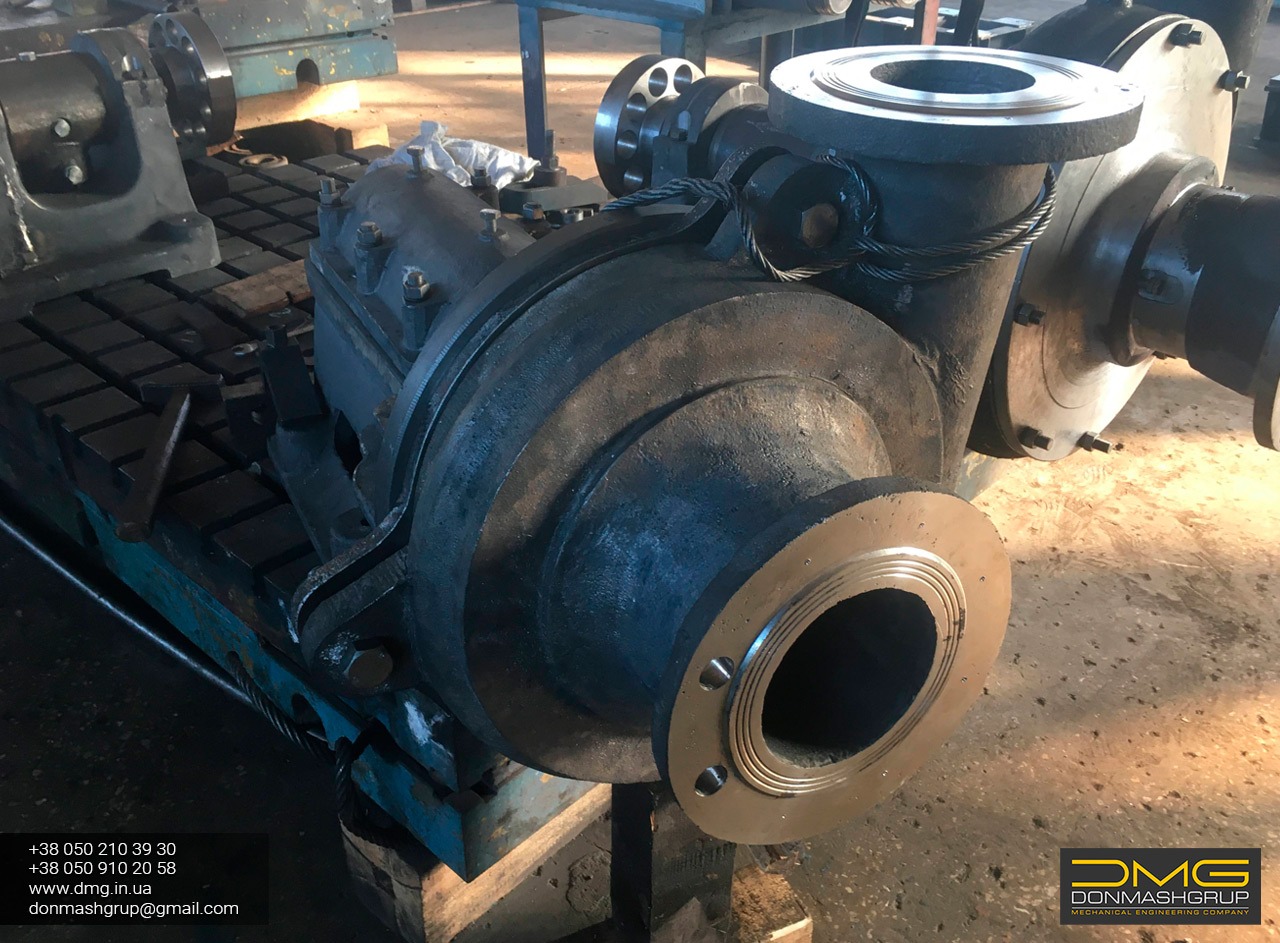

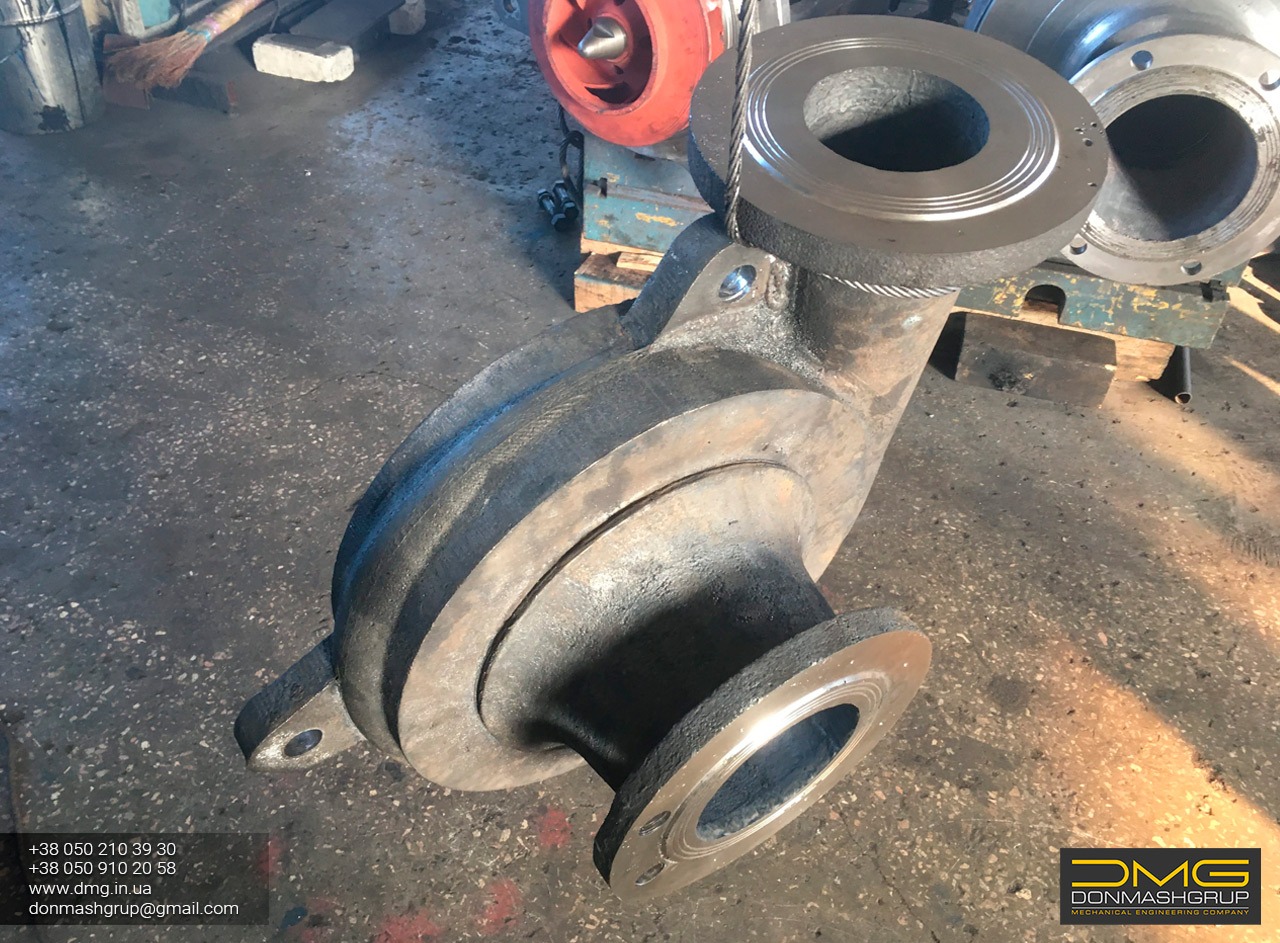

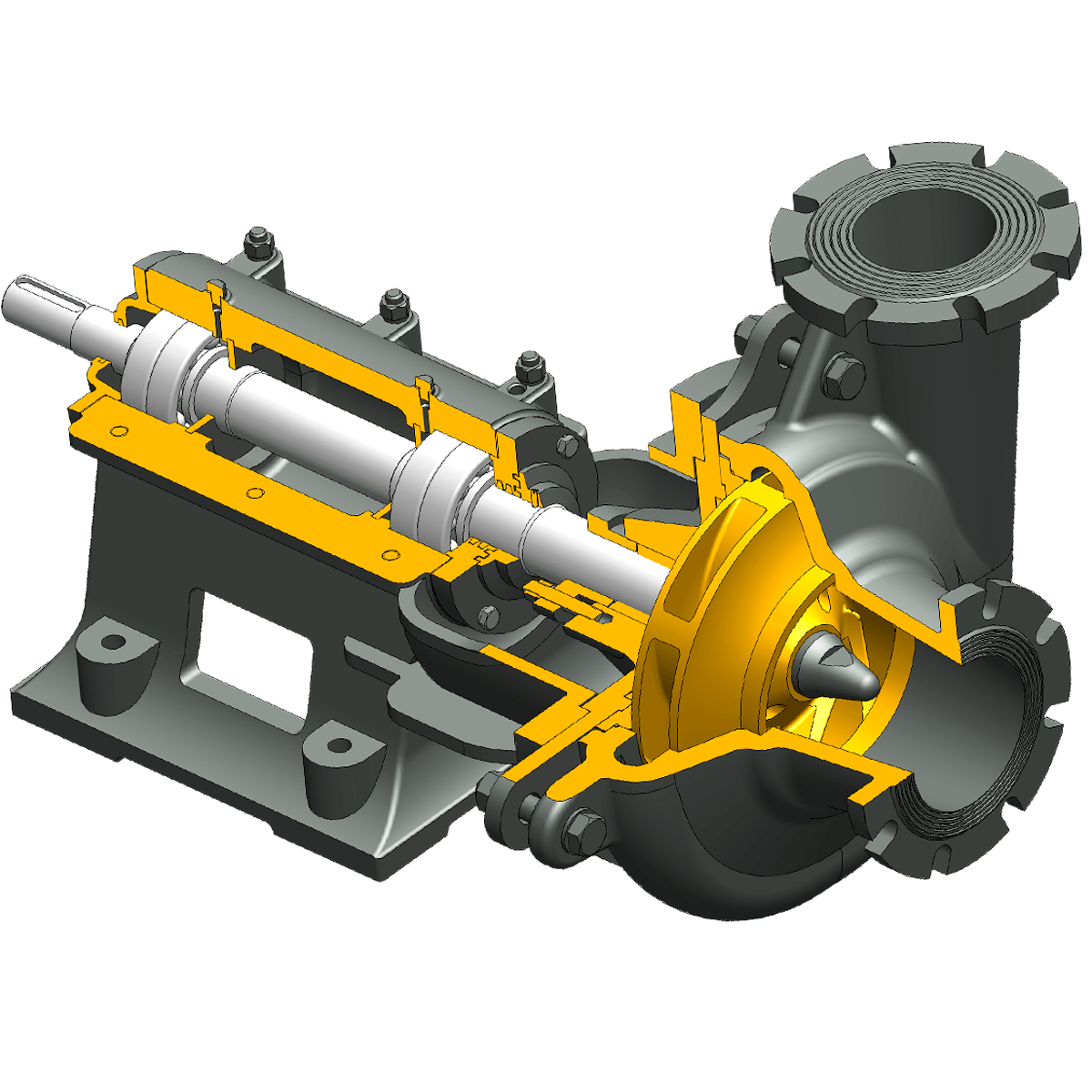

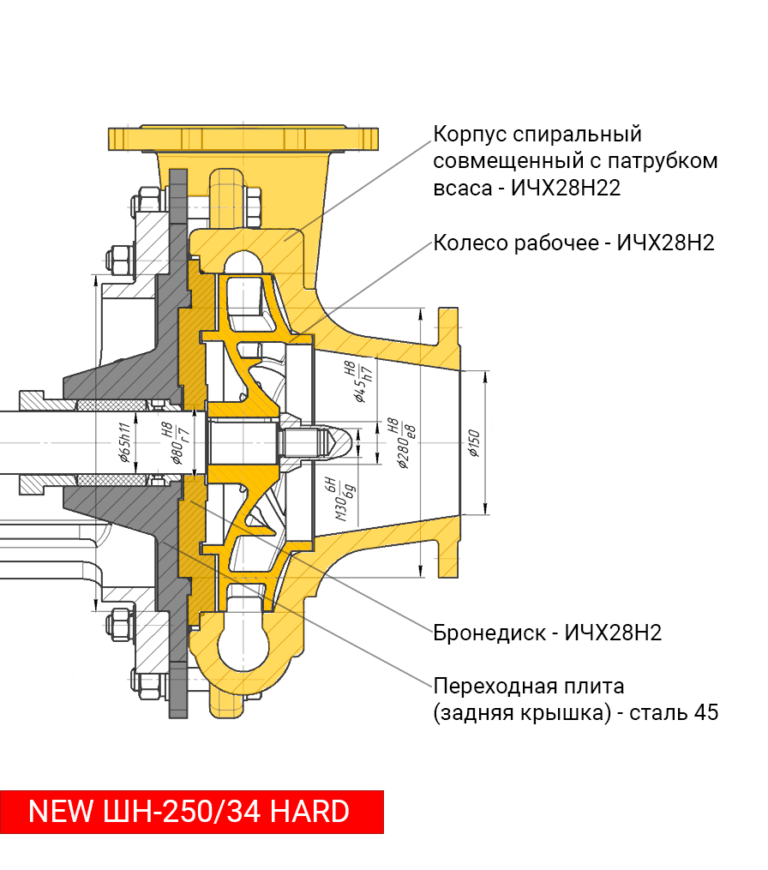

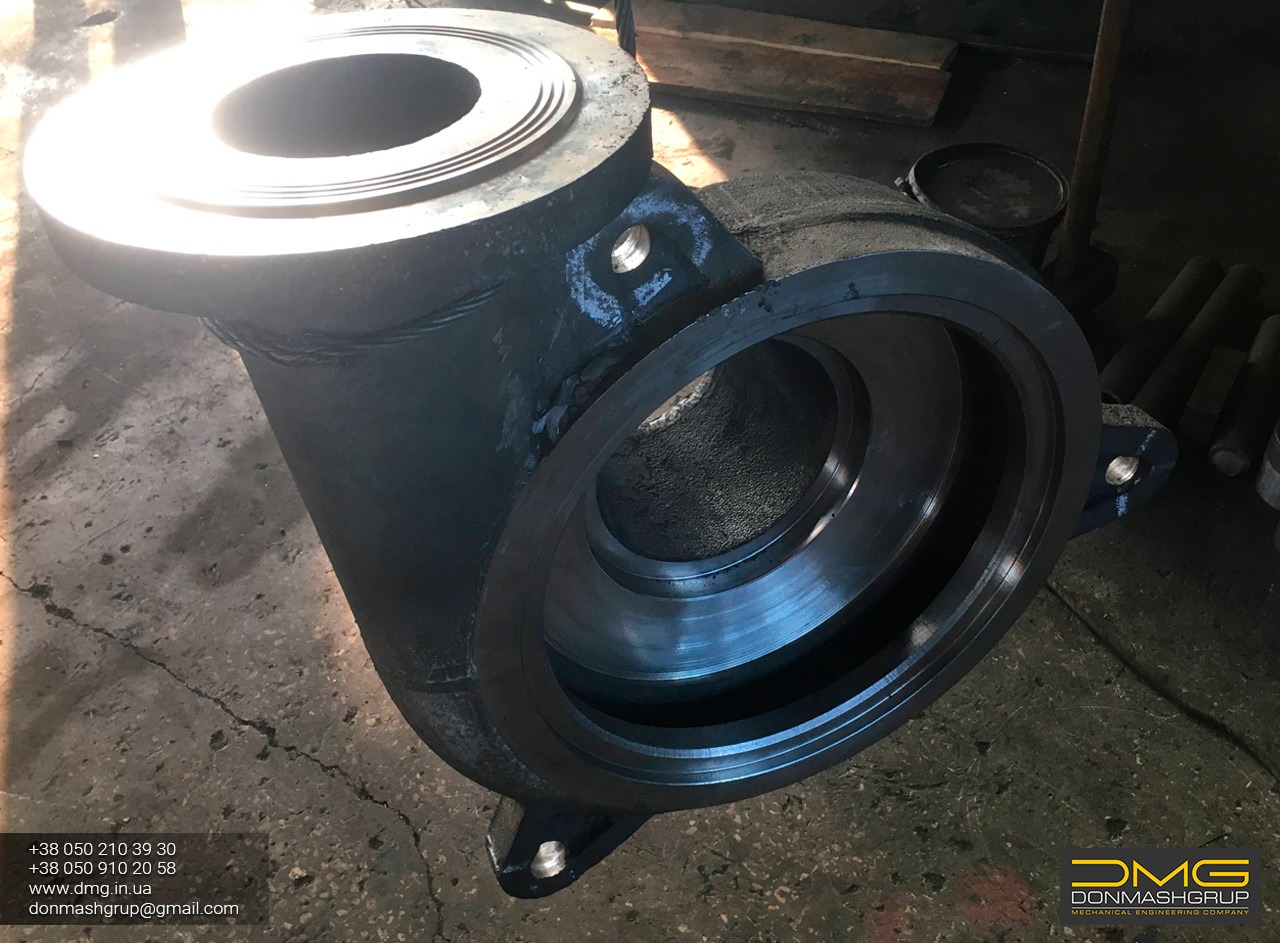

Проточная часть модернизированного шламового насоса ШН-250/34 HARD

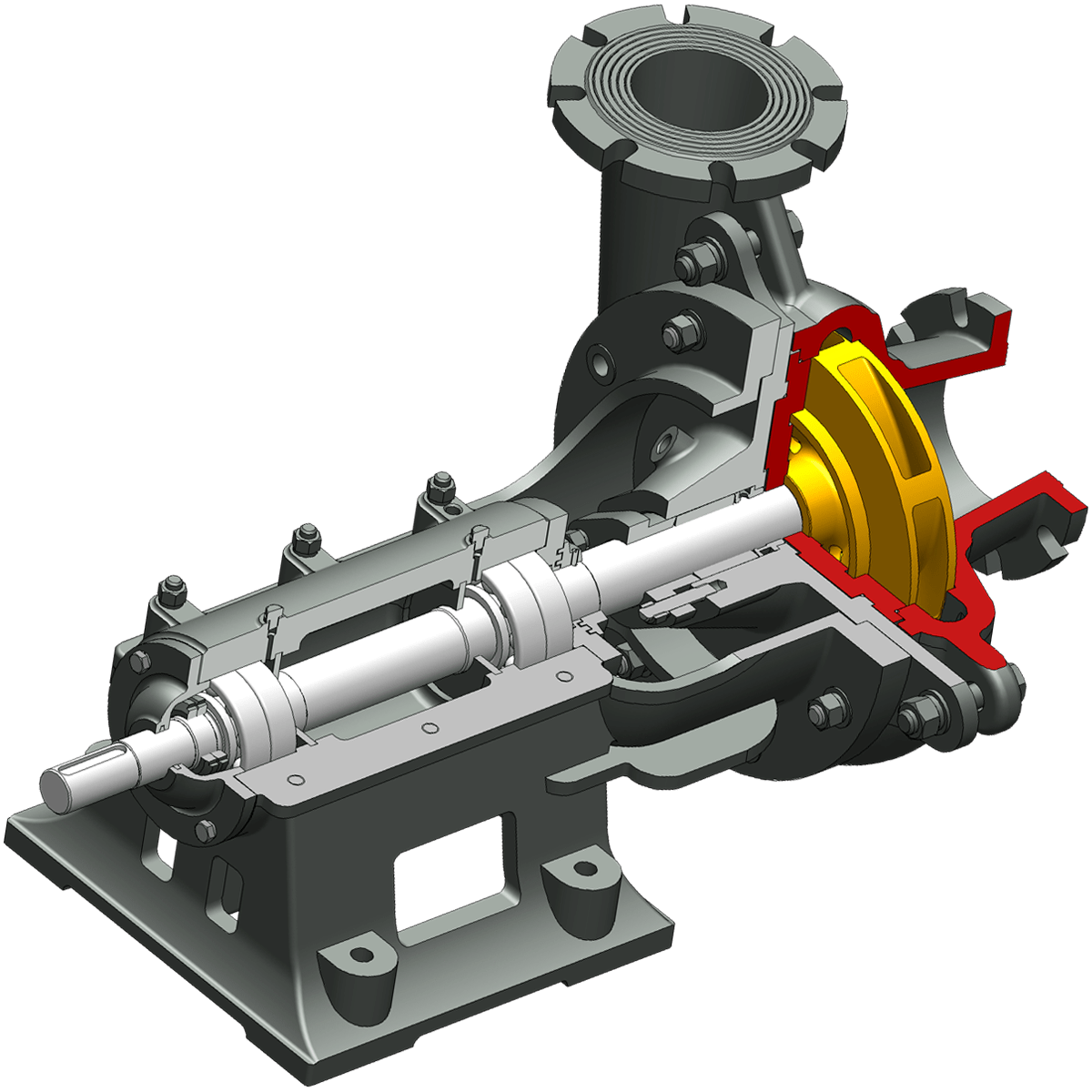

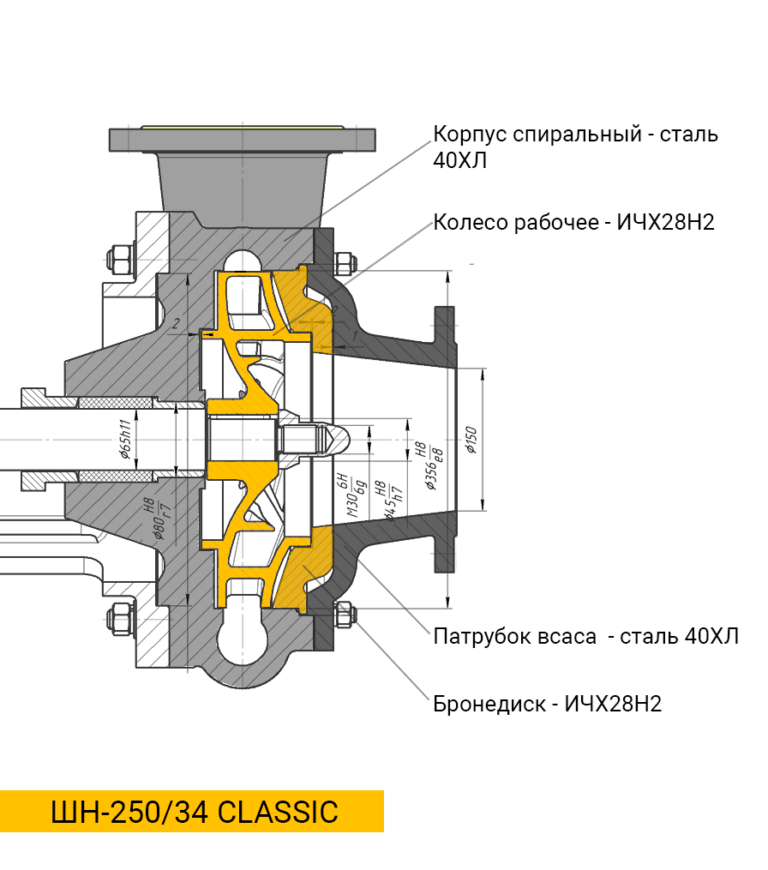

Проточная часть шламового насоса ШН-250/34 в классическом исполнении

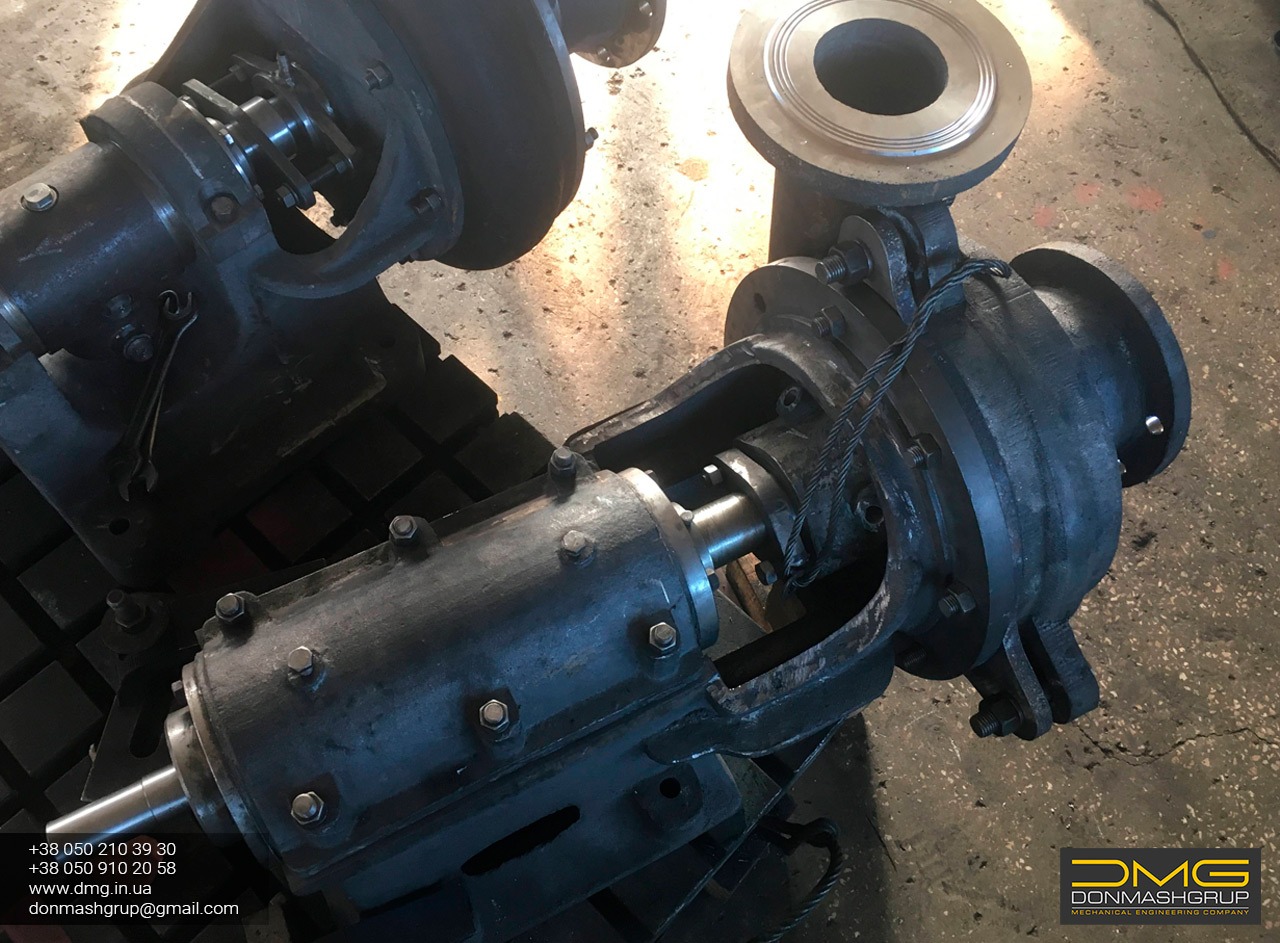

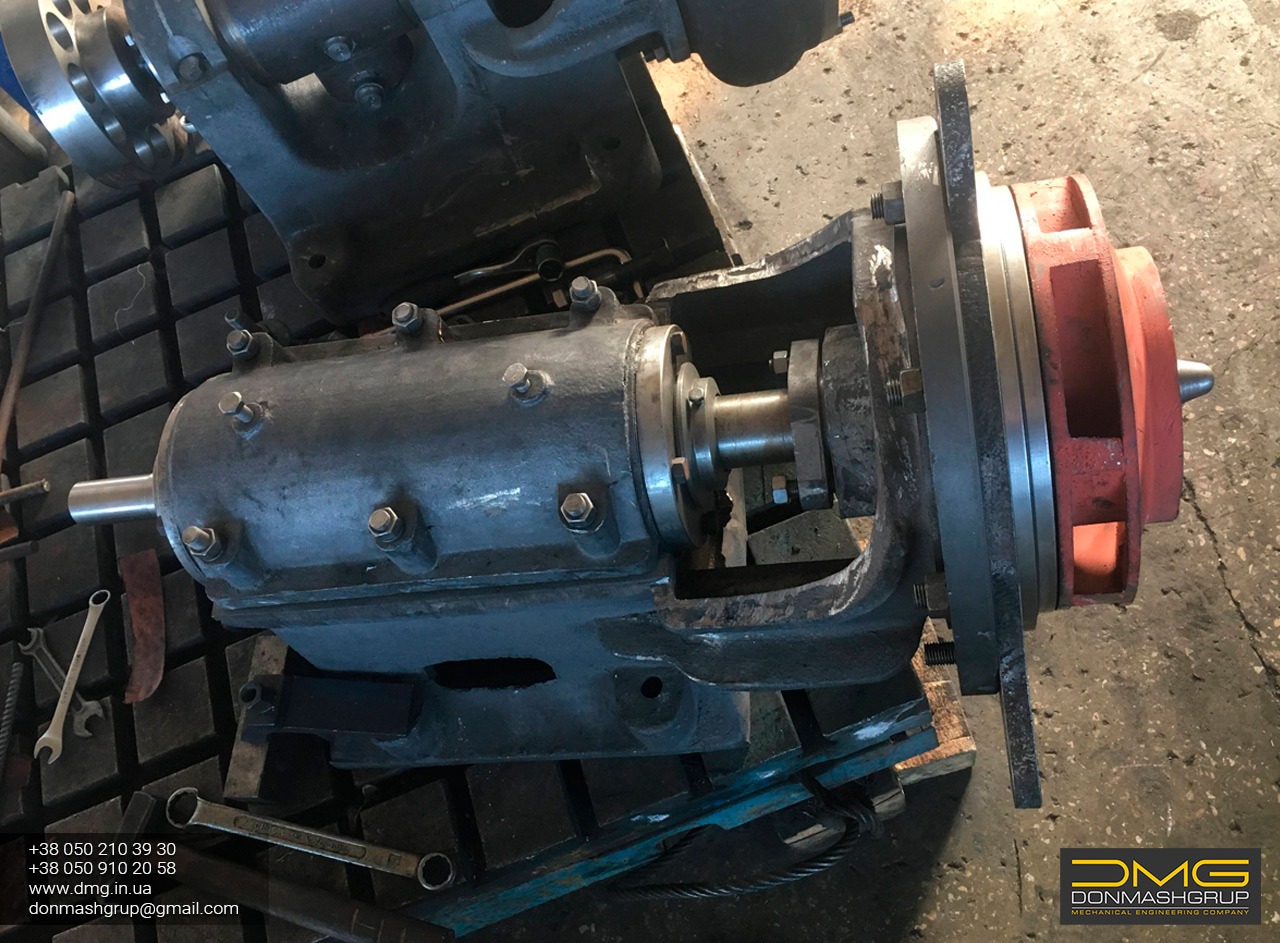

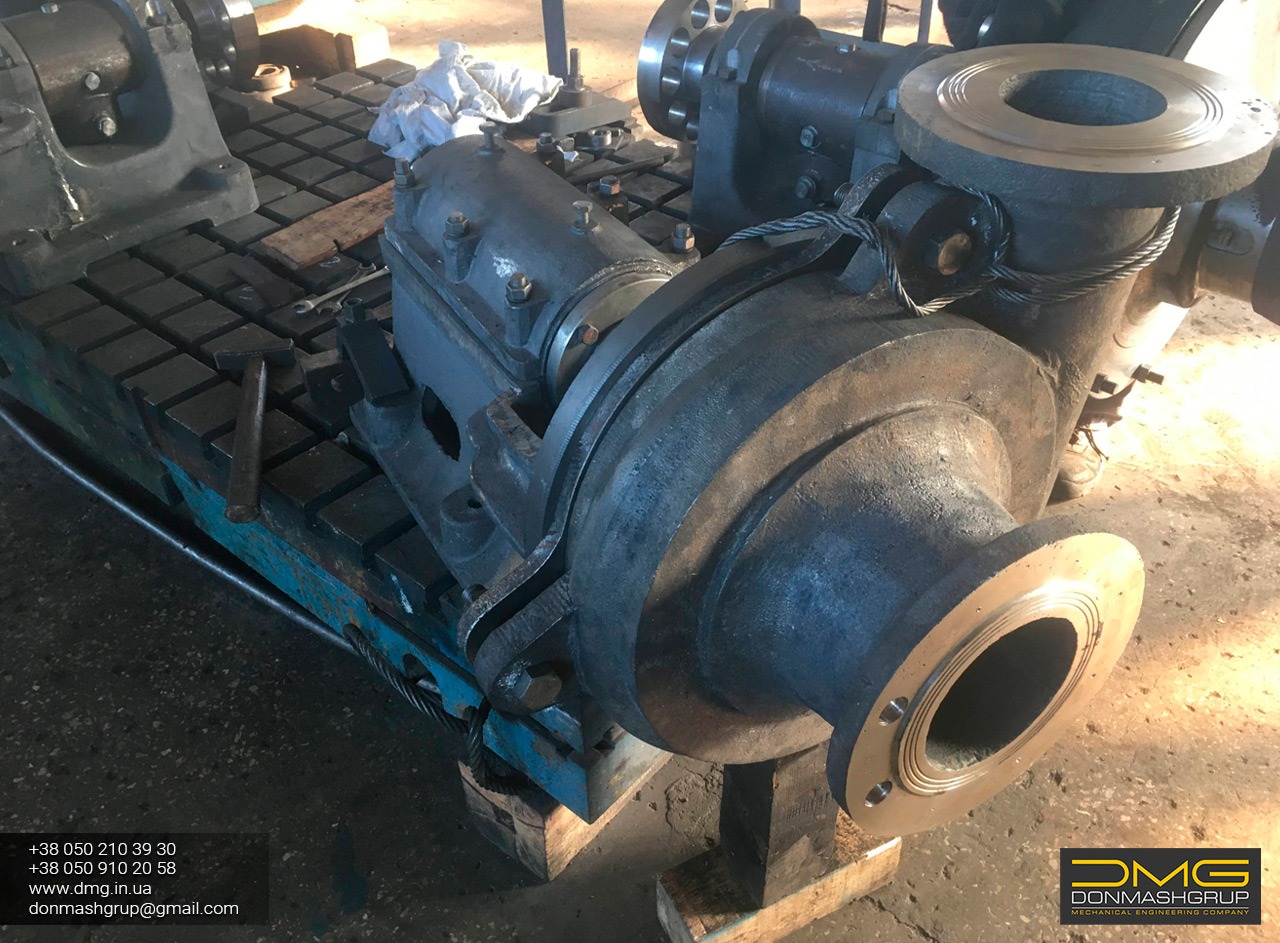

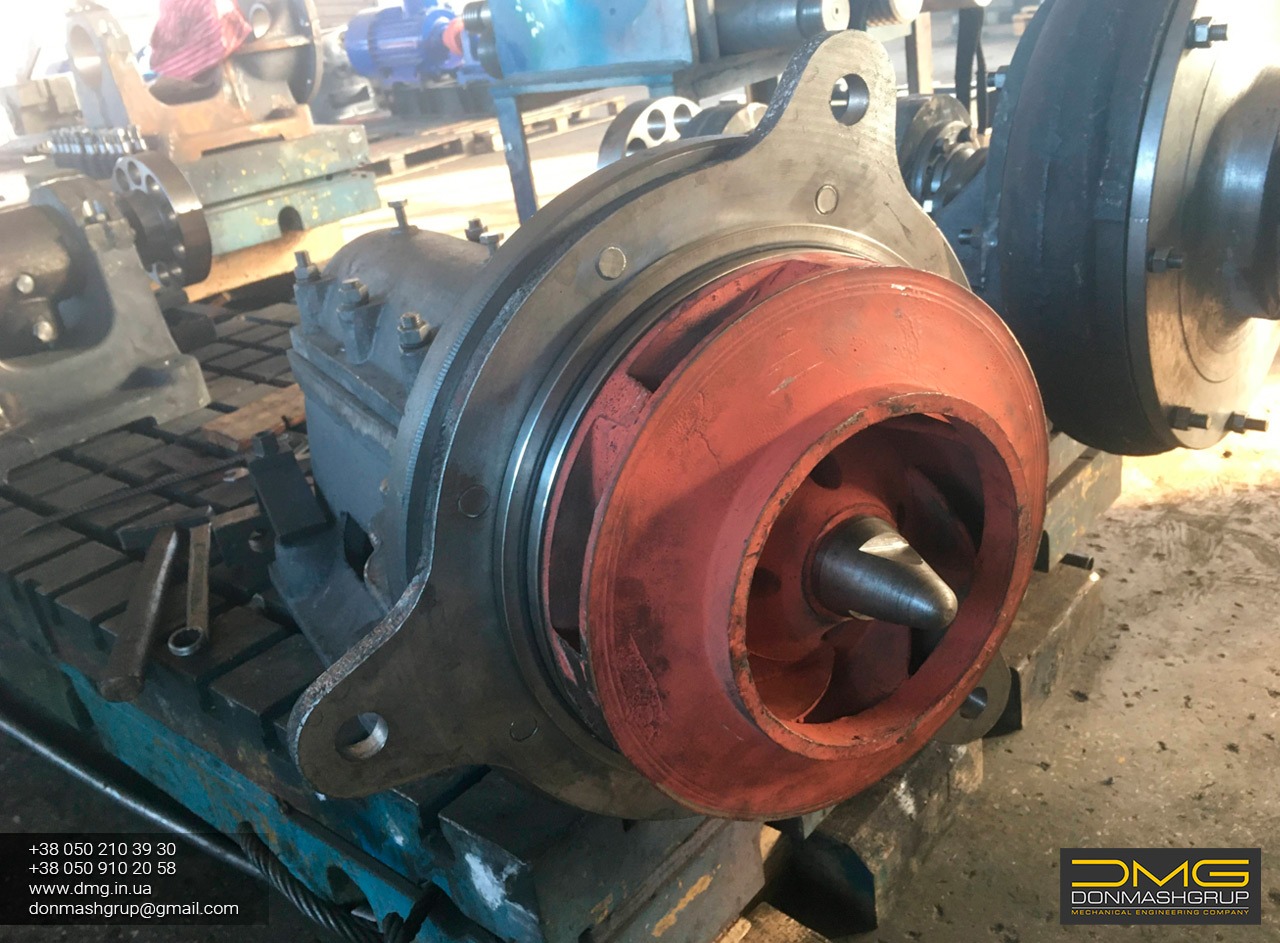

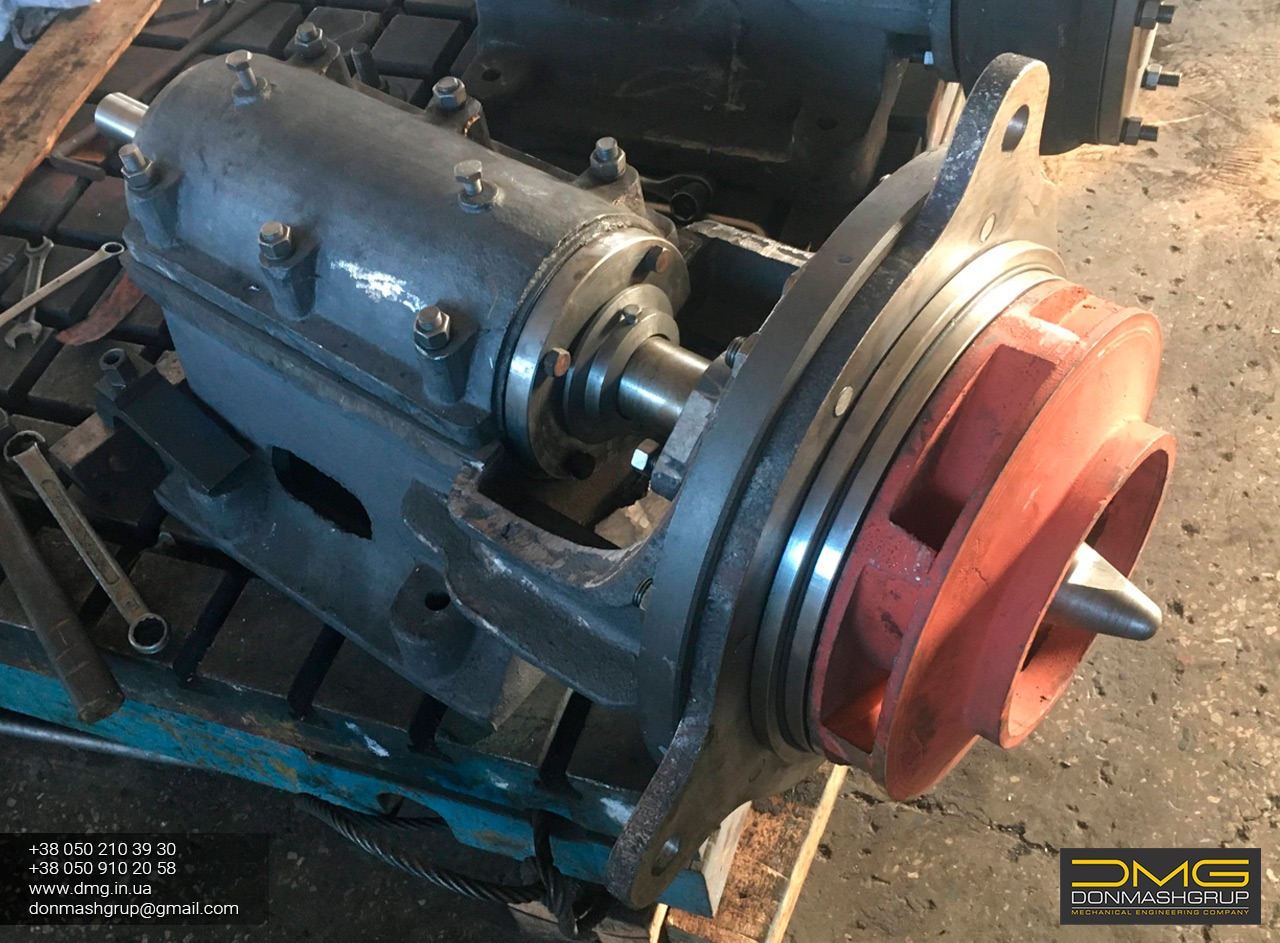

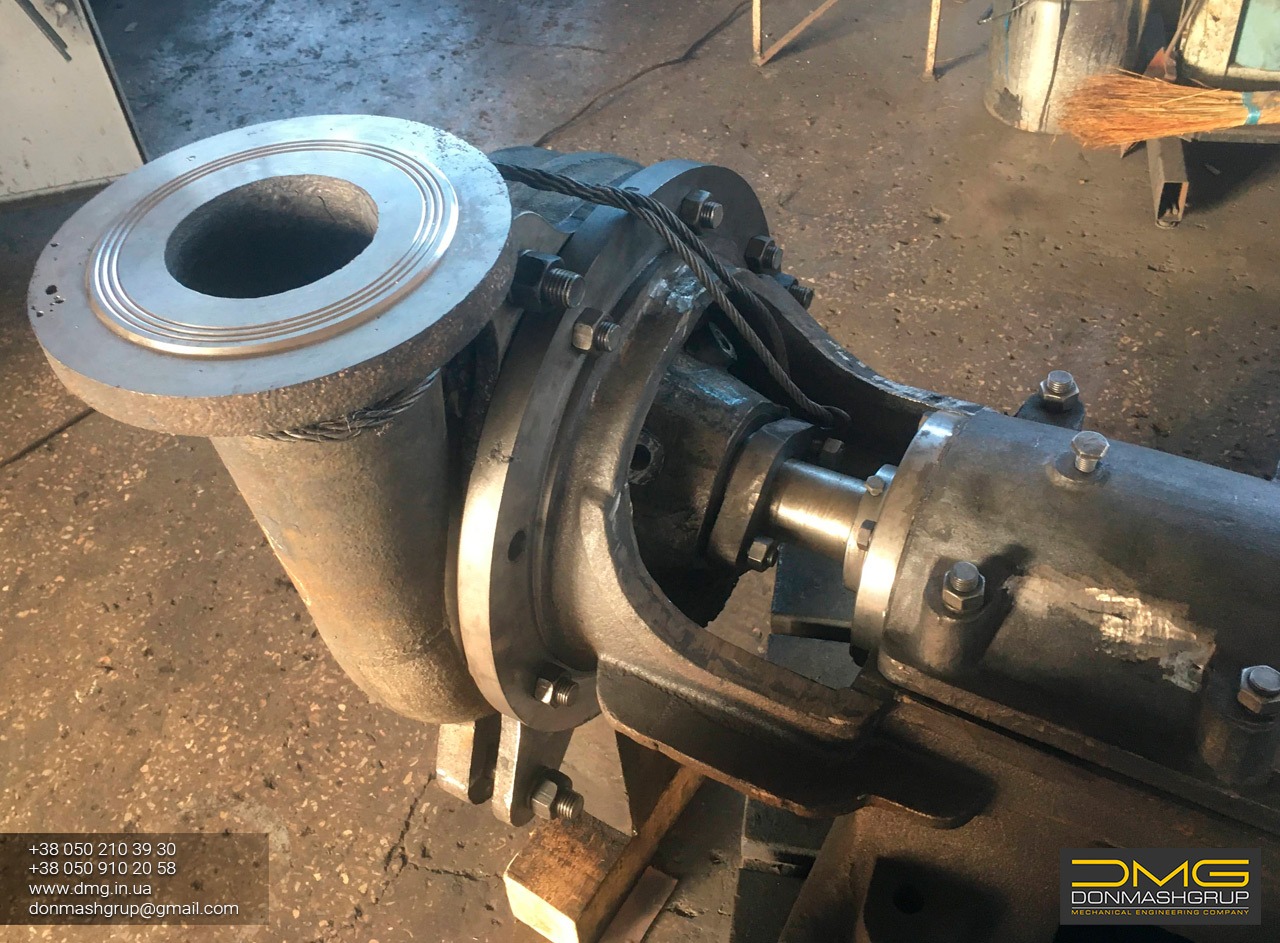

Модернизация вашего насоса ШН-250/34 за три часа

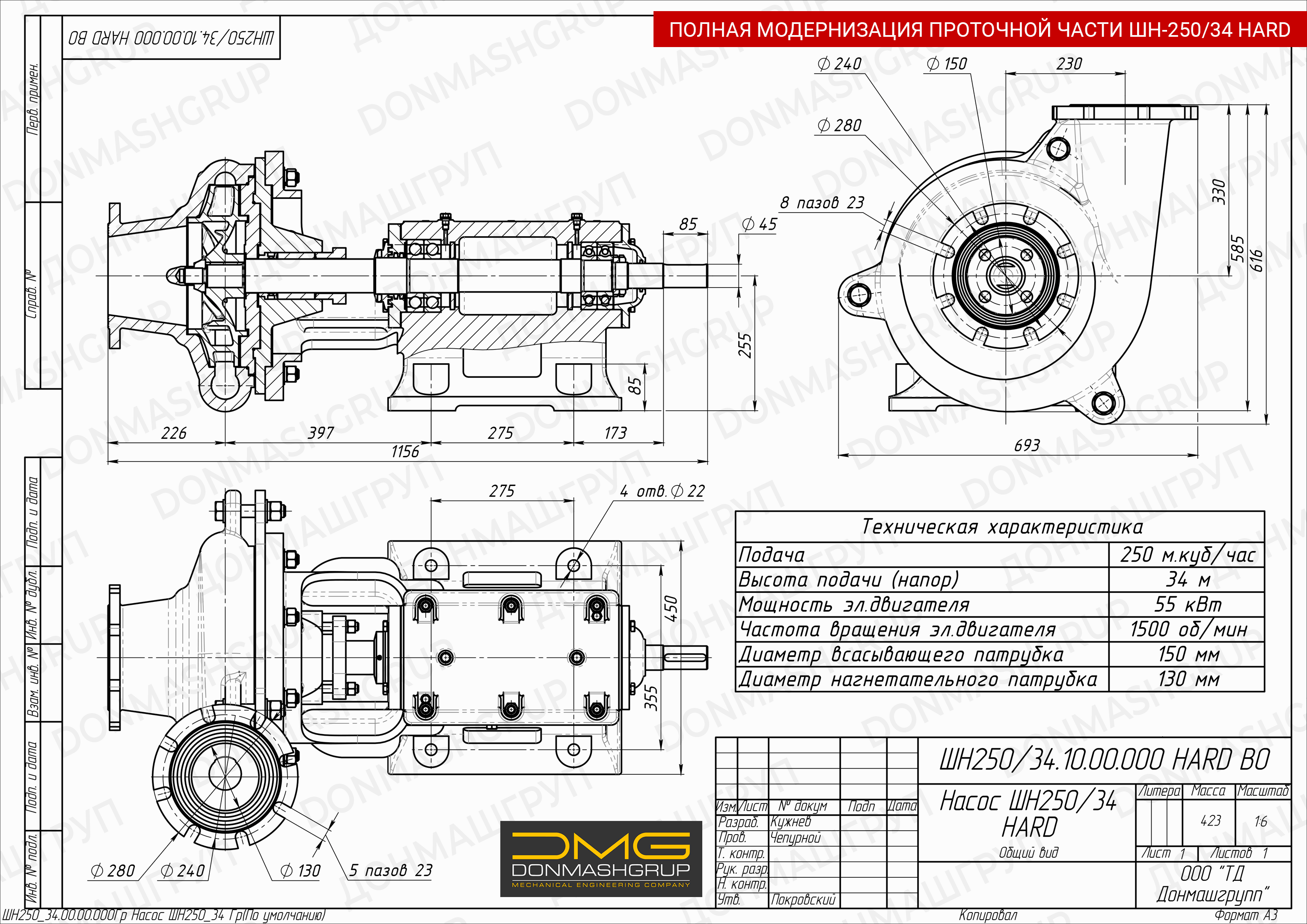

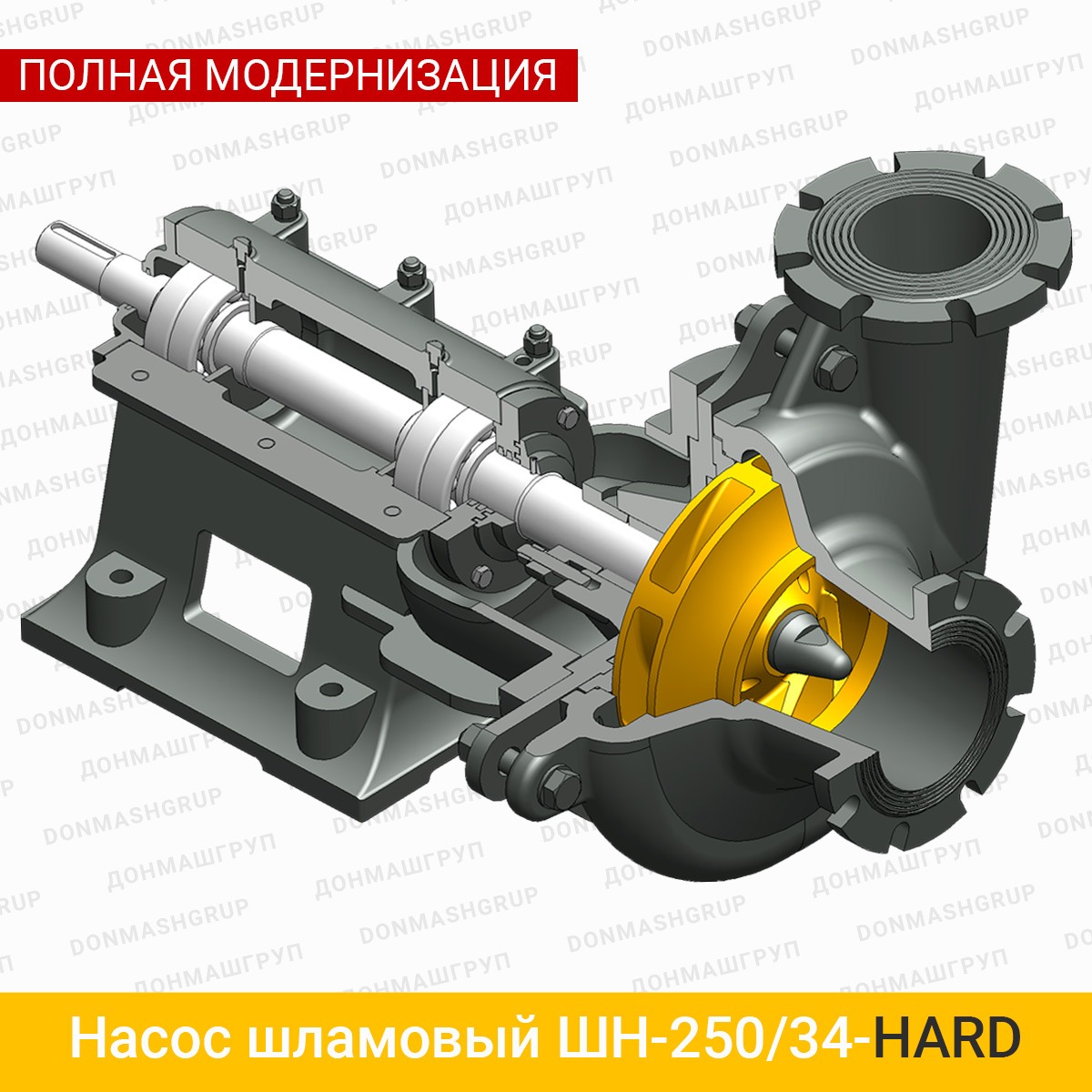

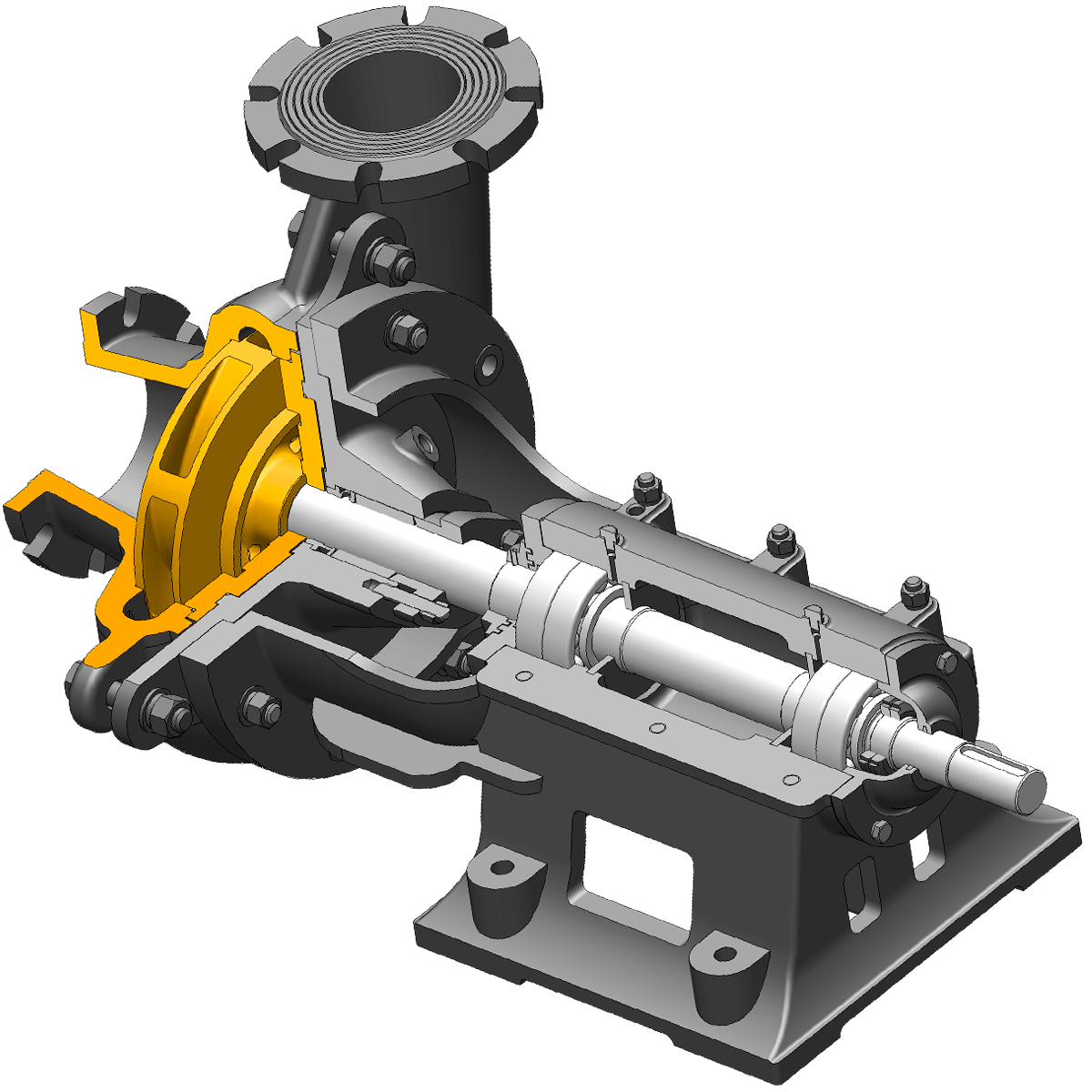

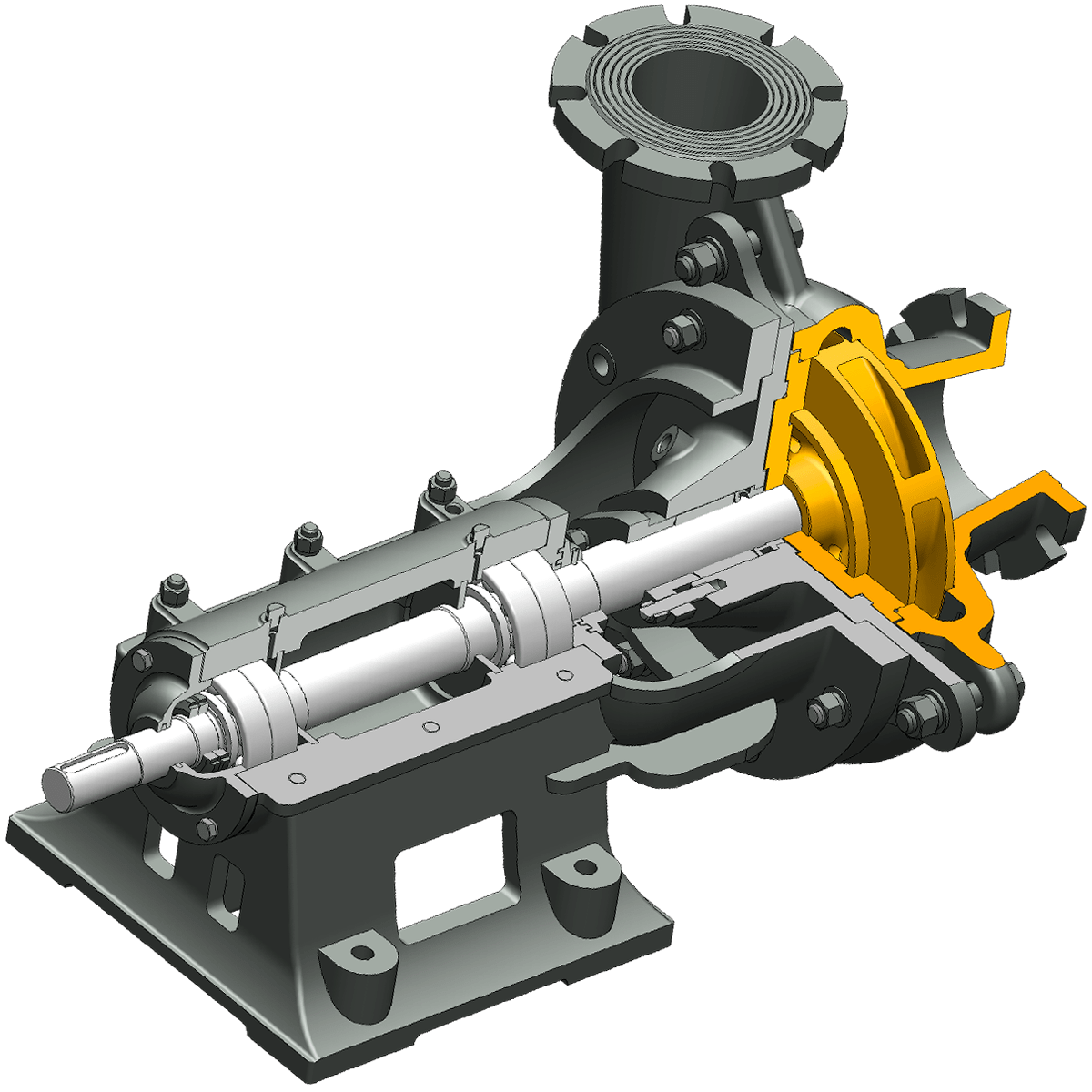

Изображение нового шламового насоса ШН-250/34 HARD в разрезе (производство ДОНМАШГРУП

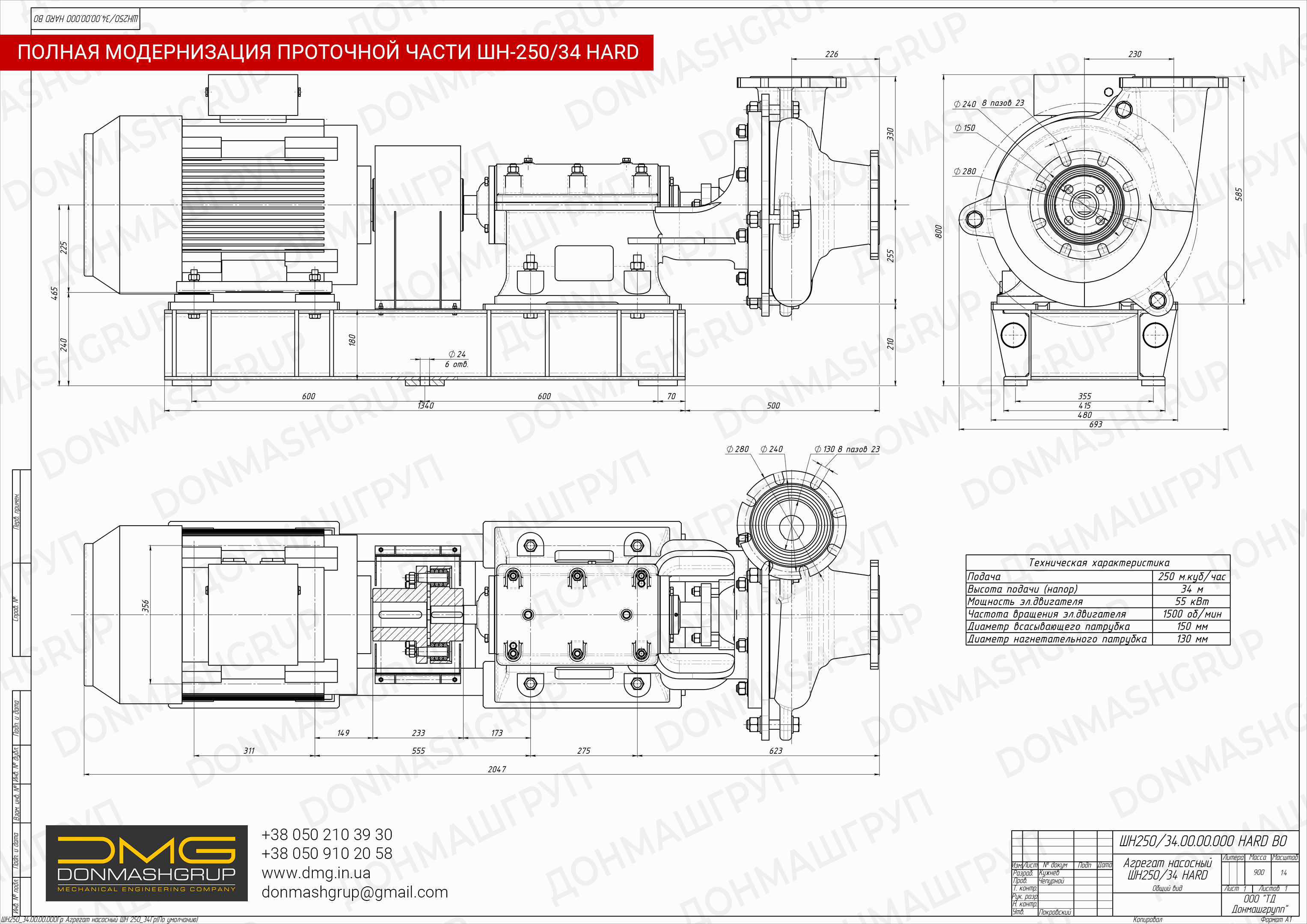

Технические характеристики
шламового насоса ШН-250/34 HARD

Подача, м3/ч	250
Напор, м	34
Допускаемый кавитационный запас, м, не менее	5
КПД, не менее, %	50
Мощность электродвигателя, кВт	55
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	150
Диаметр нагнетающего патрубка, мм	130
Габаритные размеры без электродвигателя, мм (д-в-ш)	1156-616-693

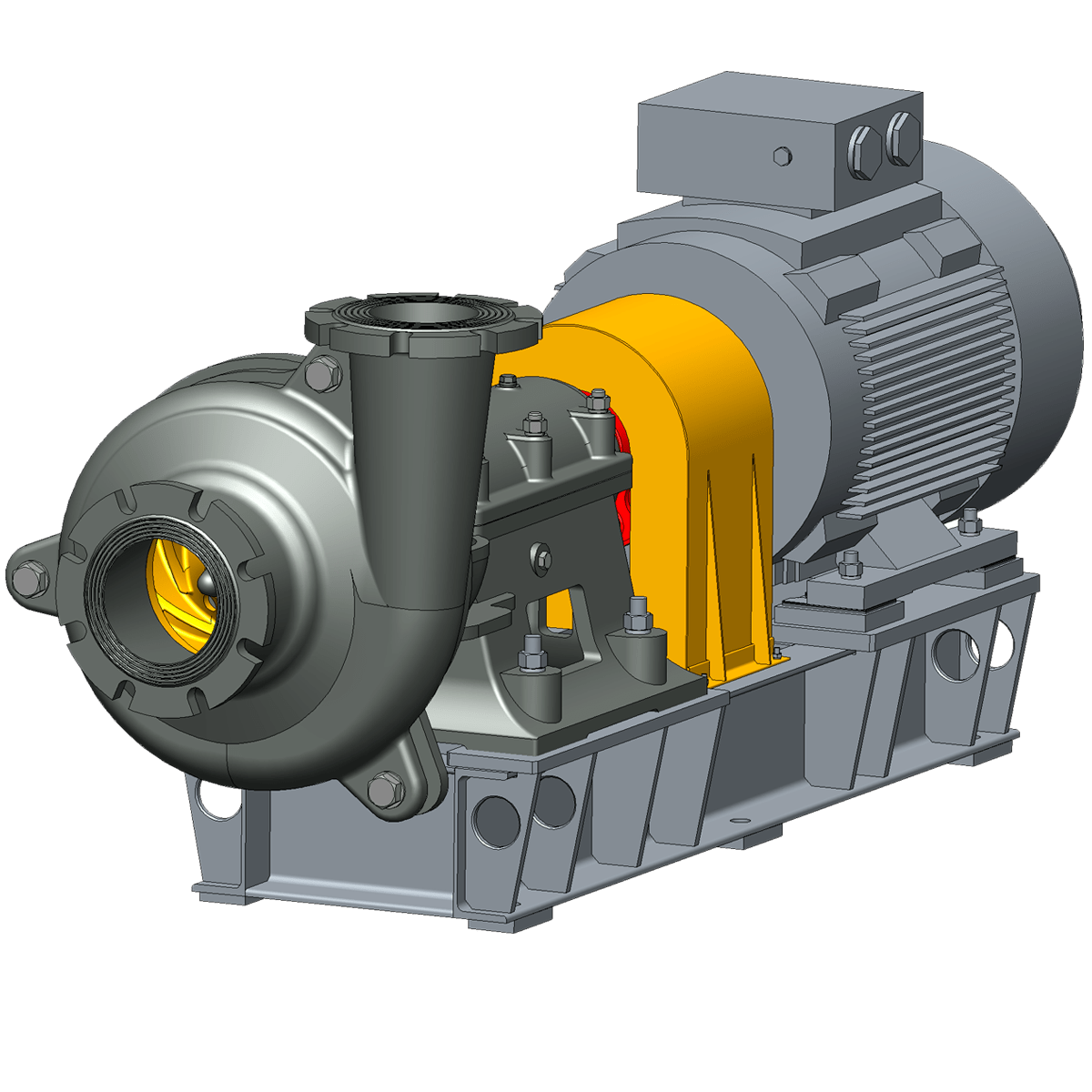

Габаритные размеры агрегата насосного в сборе с электродвигателем, мм (д-в-ш)	2047-800-693
Масса насоса без электродвигателя, кг	423
Масса агрегата насосного в сборе с рамой и электродвигателем, кг	900
