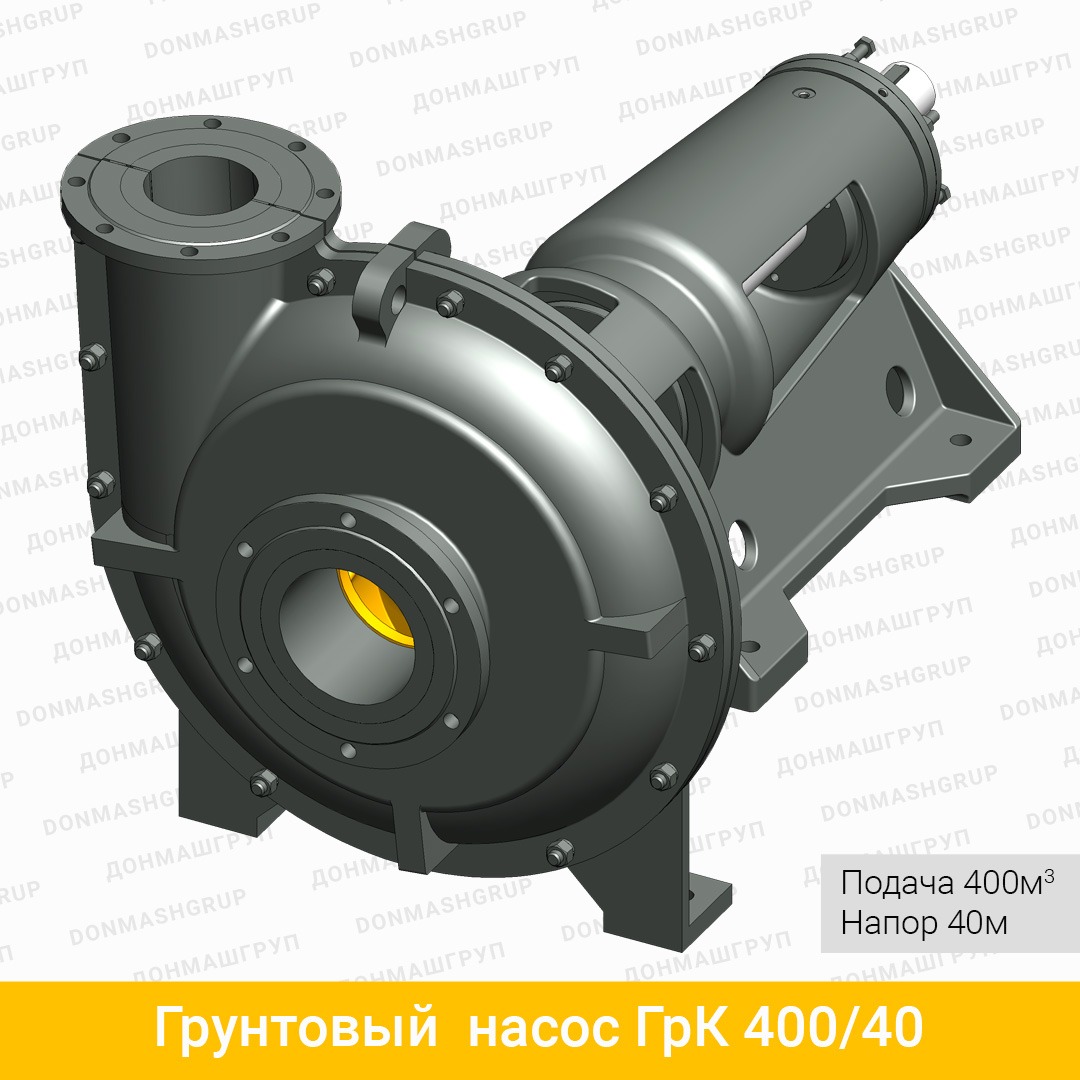

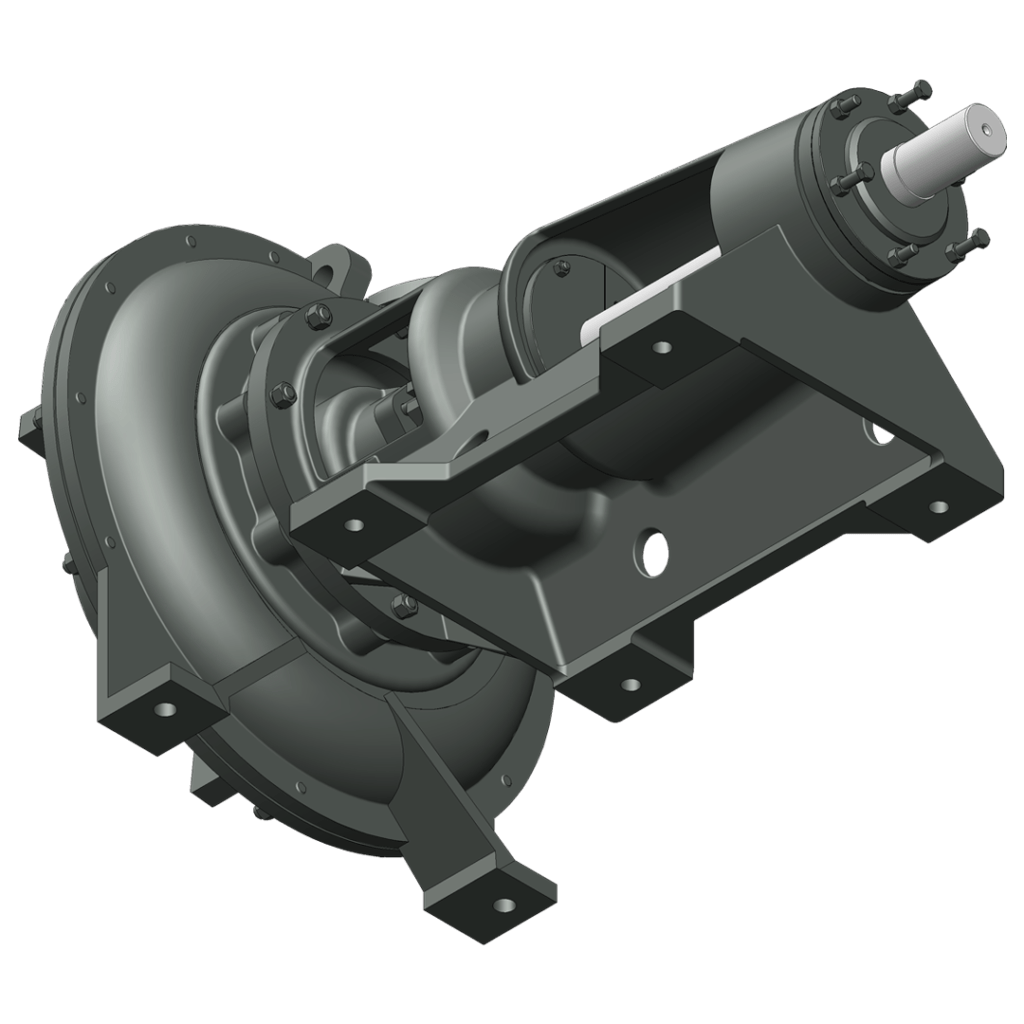

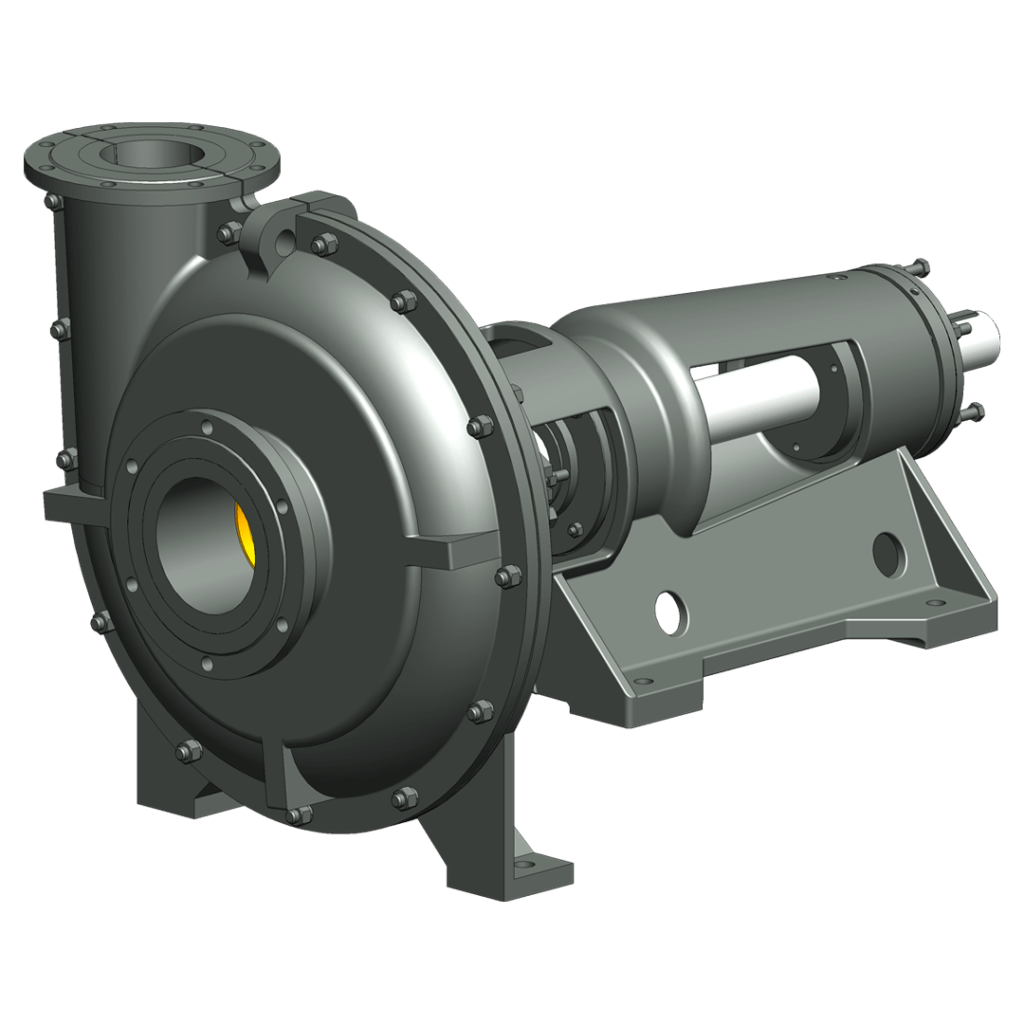

Изображение грунтового насоса ГрК 400/40

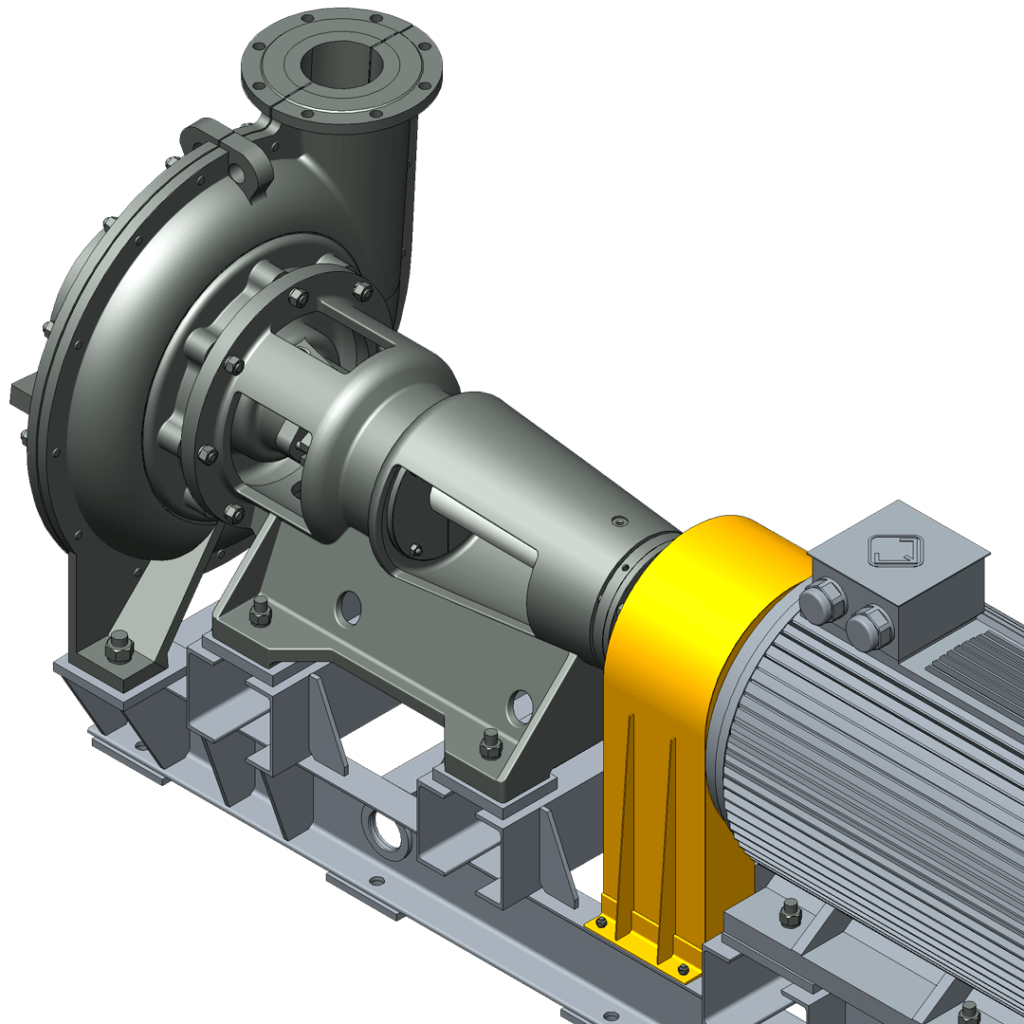

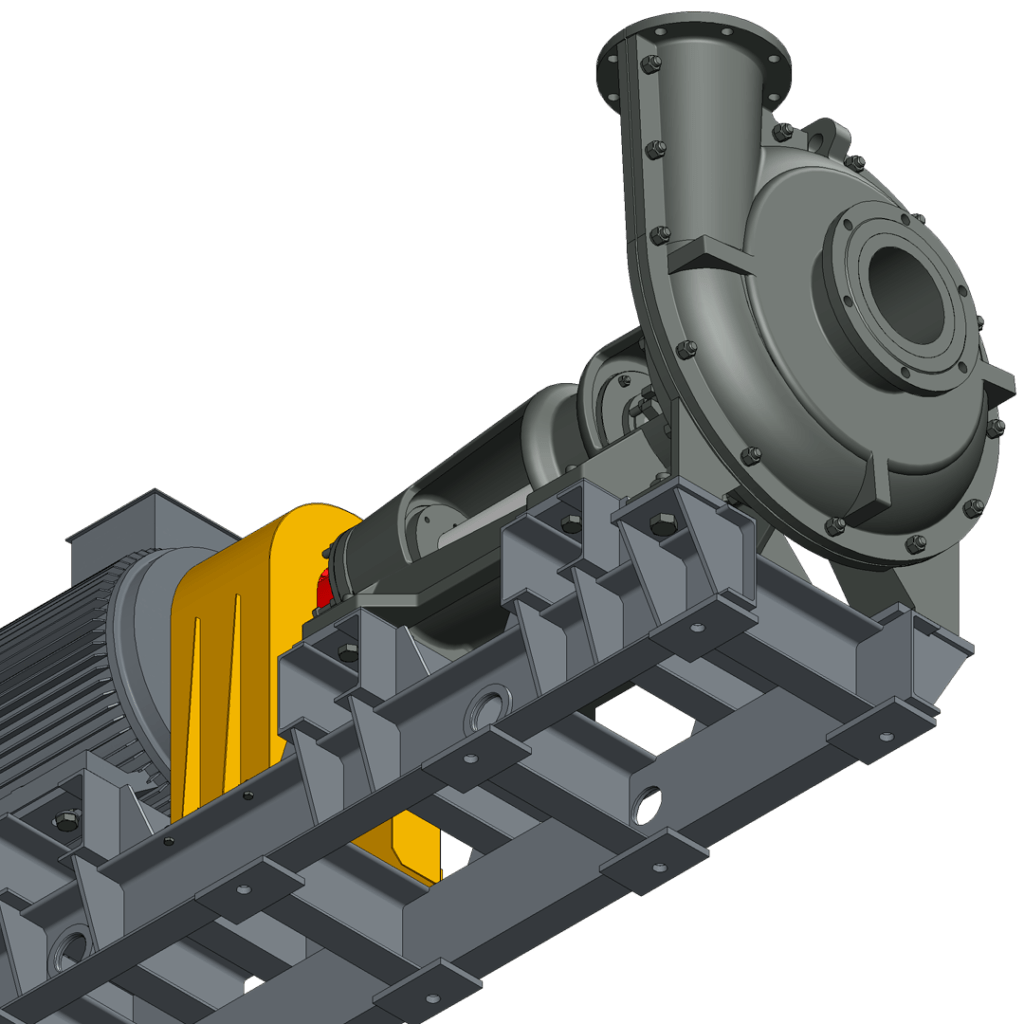

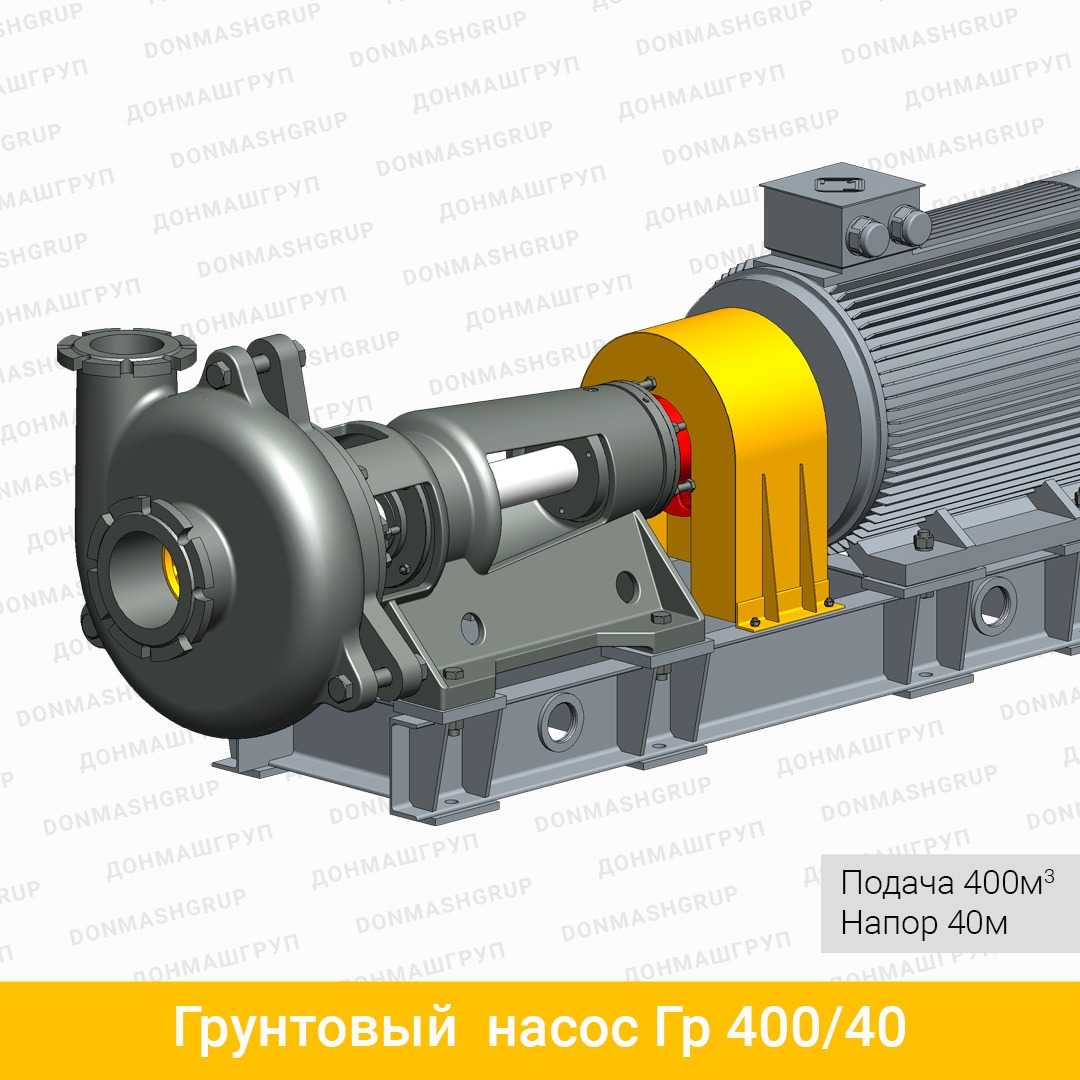

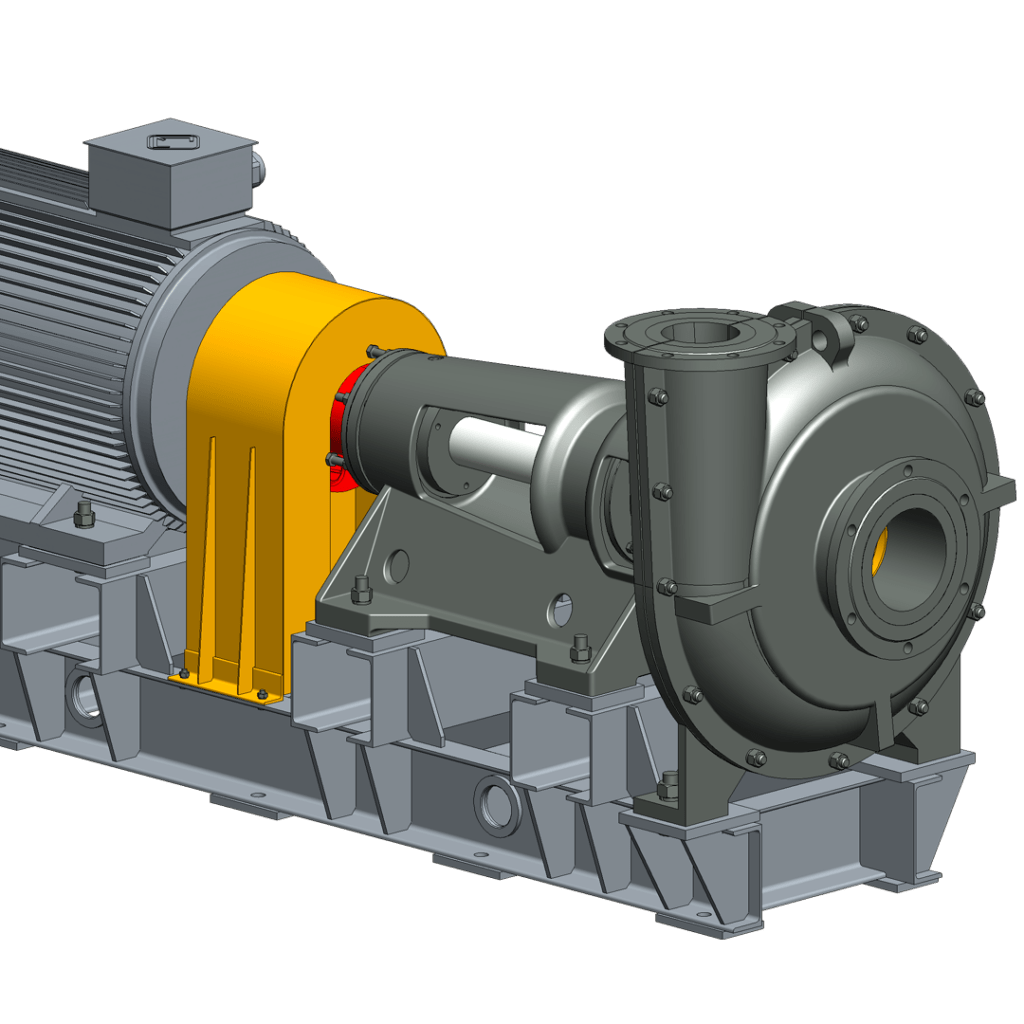

3D-изображение агрегата грунтового насоса Гр 400/40 с электродвигателем

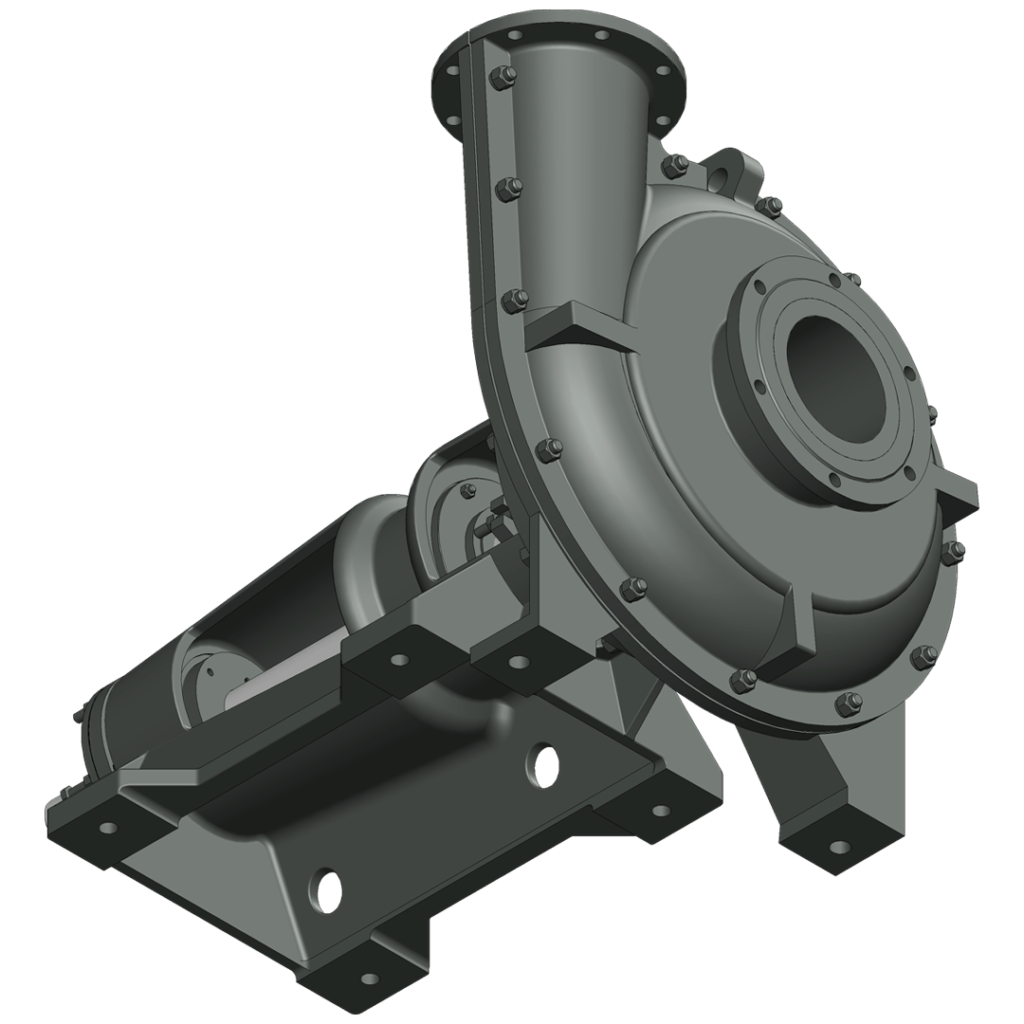

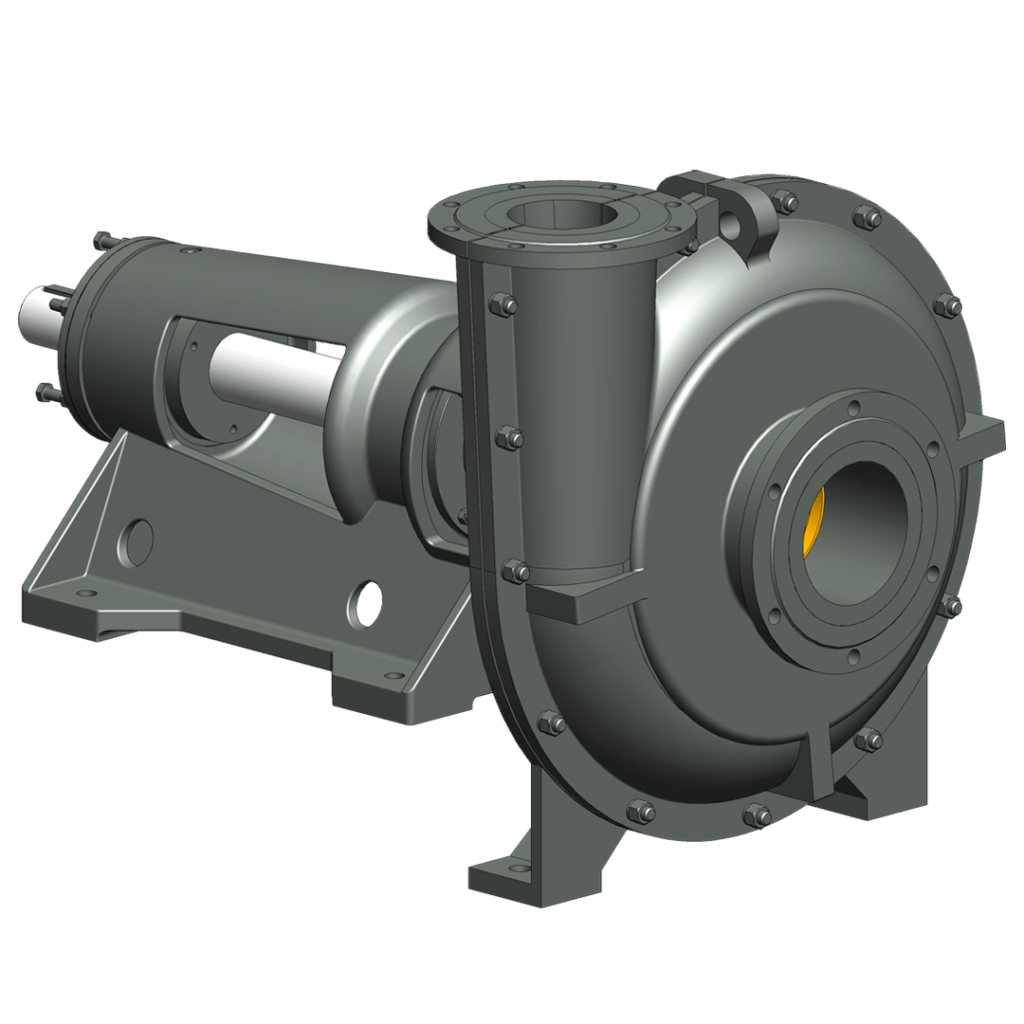

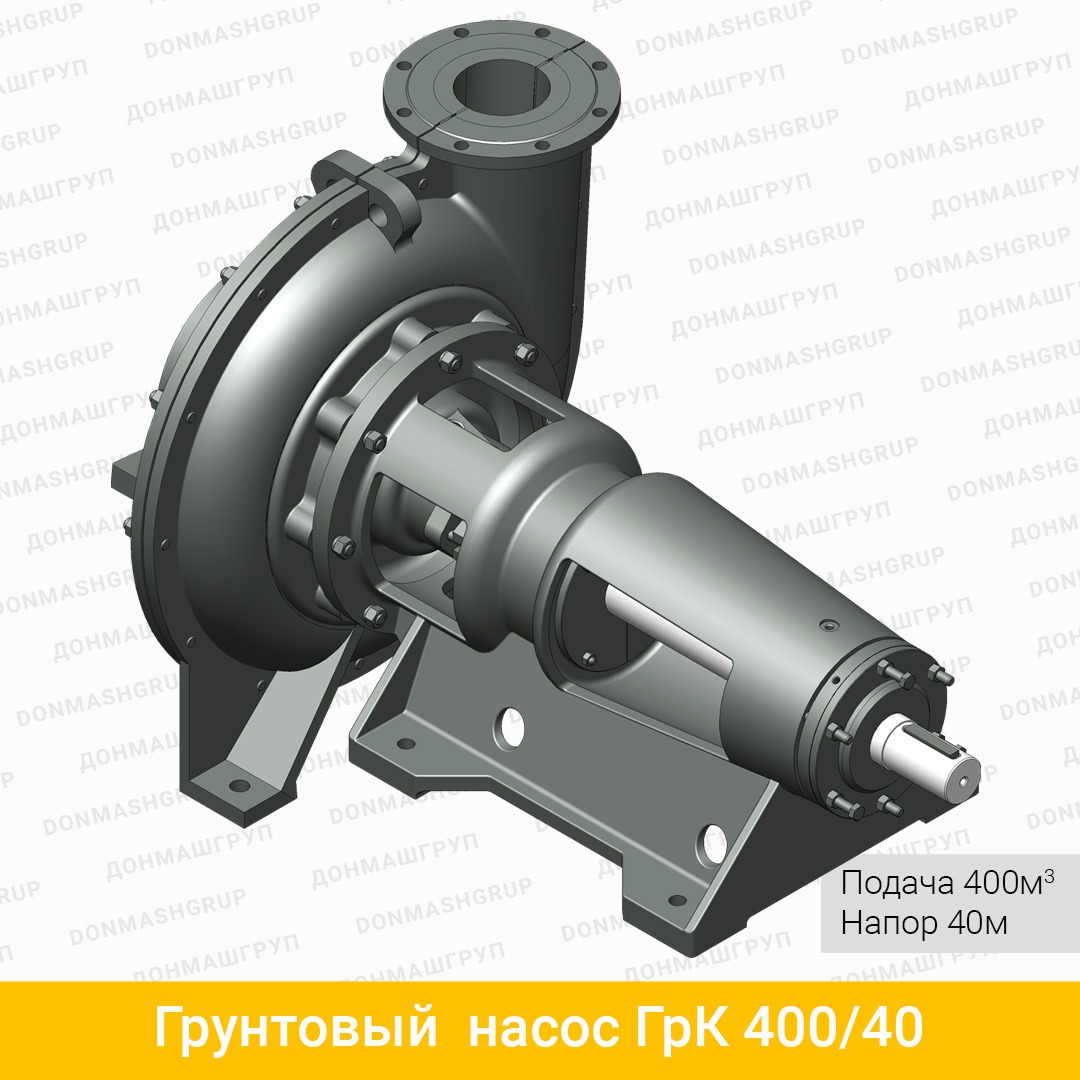

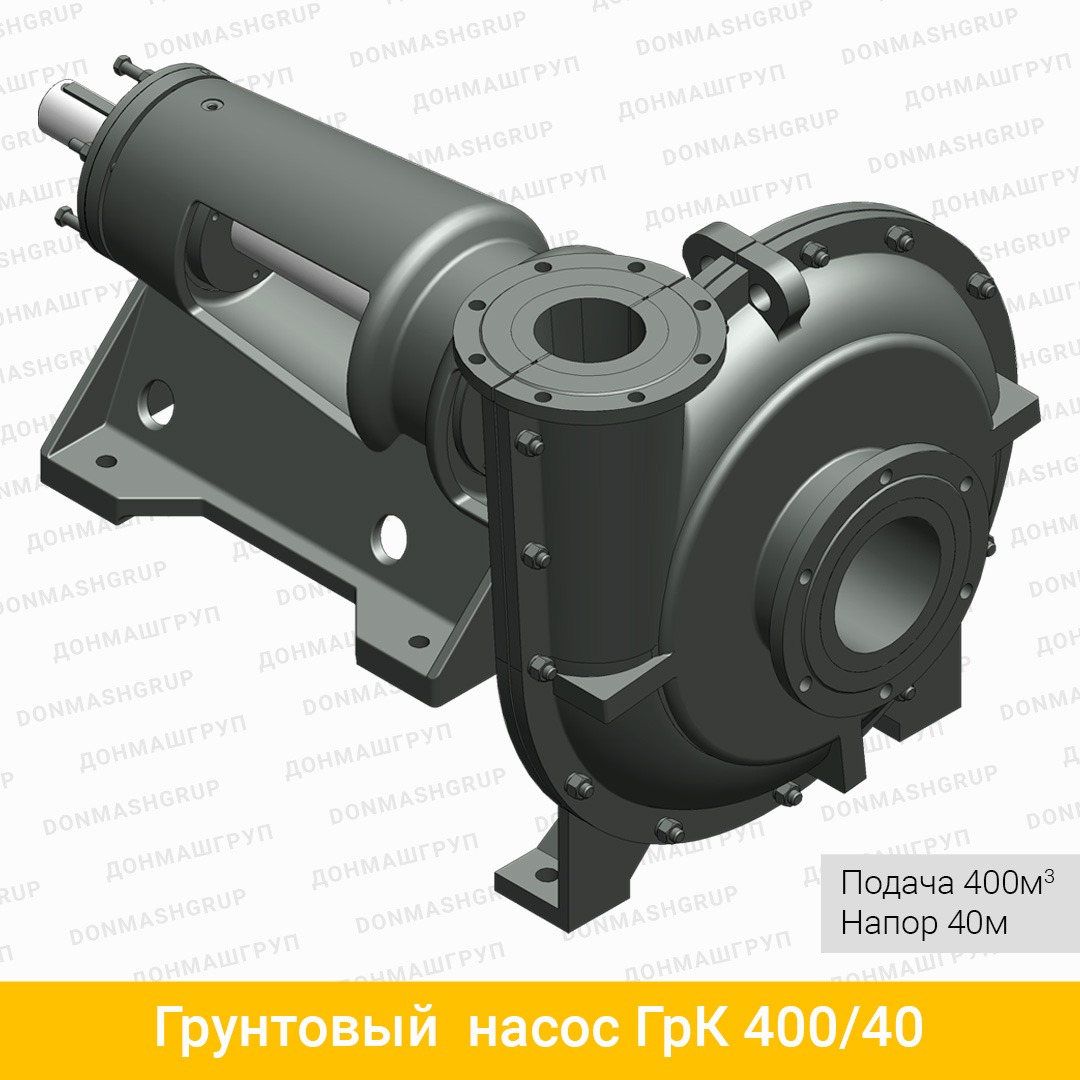

Грунтовый насос ГрК-400/40

• производительность — 400м3/ч
• напор — 40м
• электродвигатель — 132кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы грунтовые, Насосы с подачей более 300м³/ч

Назначение грунтового насоса ГрК 400/40

Грунтовый насос ГрК 400/40 предназначен для перекачивания абразивных гидросмесей с такими характеристиками:

Плотность смеси: до 1600 кг/м³;
Объёмная концентрация твёрдых включений: до 40%;
Максимальный размер твёрдых частиц: до 8 мм;
Температура перекачиваемой среды: от 1°C до 60°C;
Водородный показатель (pH): от 6 до 8.

Область применения насоса ГрК 400/40

Несмотря на то, что сегодня ДОНМАШГРУП изготавливаются более современные и устойчивые к абразивному износу насосы, тем не менее, насосы ГрК 400/40 продолжают широко применяться на следующих предприятиях:

Горно-обогатительные комбинаты: транспортировка рудных и нерудных материалов;
Угольные обогатительные фабрики: перекачивание угольных шламов;
Металлургические предприятия: обработка металлургических шлаков и отходов;
Теплоэлектростанции: работа с золошлаковыми смесями;
Технологические линии: процессы дробления и обогащения полезных ископаемых.

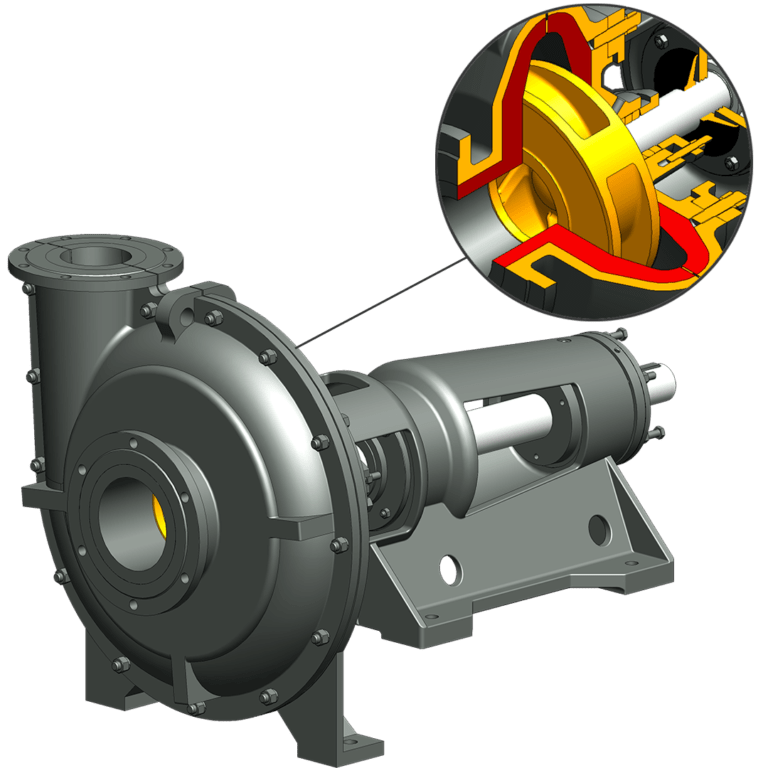

Проточная часть насоса ГрК 400/40

Рабочее колесо насоса ГрК 400/40 изготавливается из устойчивых к абразивному износу высокохромистых чугунов типа: ЧХ16, ЧХ22, ИЧХ28Н2.

Спиральный корпус грунтового насоса ГрК 400/40 изготавливается из чугуна СЧ20 или стали 35Л и футируются корундом на органической связке (эпоксидной смоле).

История создания и особенности

Изначальная идея разработчиков грунтового корундированного насоса ГрК 400/40, спроектированного ещё в 70-х годах прошлого столетия, заключалась в том, чтобы обеспечить возможность самостоятельного восстановления рабочими спирального корпуса прямо в полевых условиях. Для этого предлагалось использовать корундовую крошку и эпоксидную смолу.
Однако практика показала, что такой метод восстановления спирального корпуса ГрК 400/40 практически не применяется, а стоимость ремонта корпуса на специализированных предприятиях остаётся достаточно высокой.

Современная оценка эффективности

На наш взгляд, продолжение использования насоса ГрК 400/40 на предприятиях бывшего постсоветского пространства, в том числе, на горно-обогатительных комбинатах, связано скорее с исторической привычкой, нежели с экономической целесообразностью.
С учётом современных стандартов и требований, его эксплуатация становится менее выгодной, а зачастую и нецелесообразной.

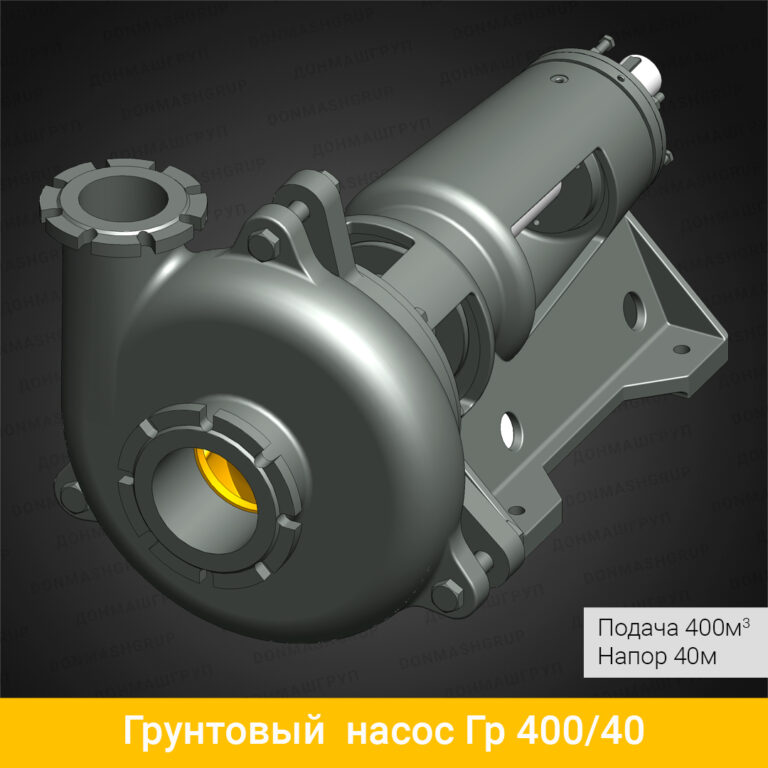

Улучшенный аналог - насос Гр 400/40

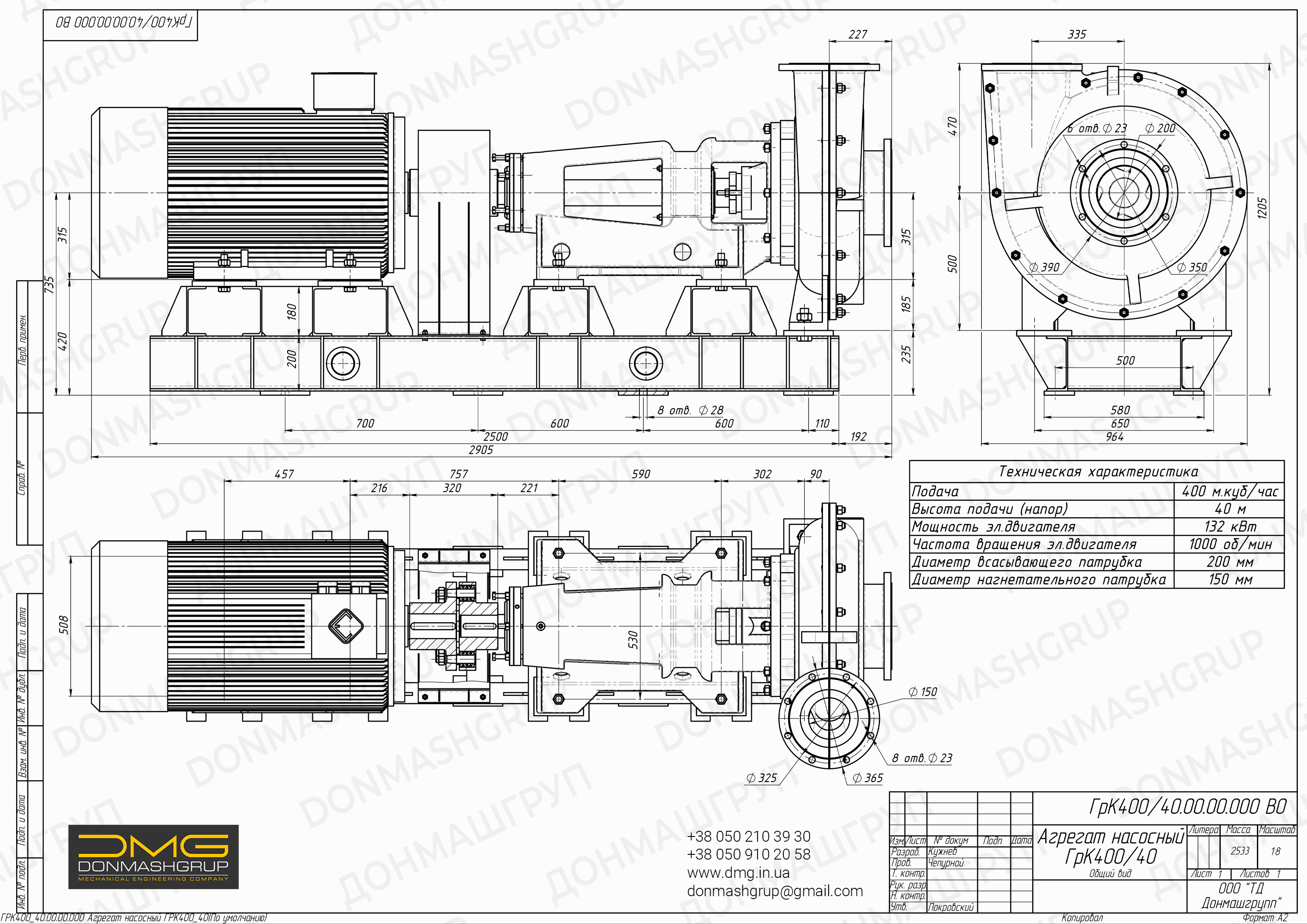

Технические характеристики насоса ГрК 400/40

Подача, м3/ч	400
Напор, м	40
Допустимый кавитационный запас, м	5
КПД, не менее, %	60
Мощность электродвигателя, кВт	132
Номинальная частота вращения электродвигателя, об/мин	1000
Диаметр всасывающего патрубка, мм	200
Диаметр нагнетающего патрубка, мм	150
Габаритные размеры насоса без электродвигателя, мм (д-в-ш)	1566-970-964
Габаритные размеры агрегата в сборе с электродвигателем, мм (д-в-ш)	2905-1205-964
Масса насоса без электродвигателя, кг	985
Масса агрегата насосного в сборе с рамой и электродвигателем, кг	2533
