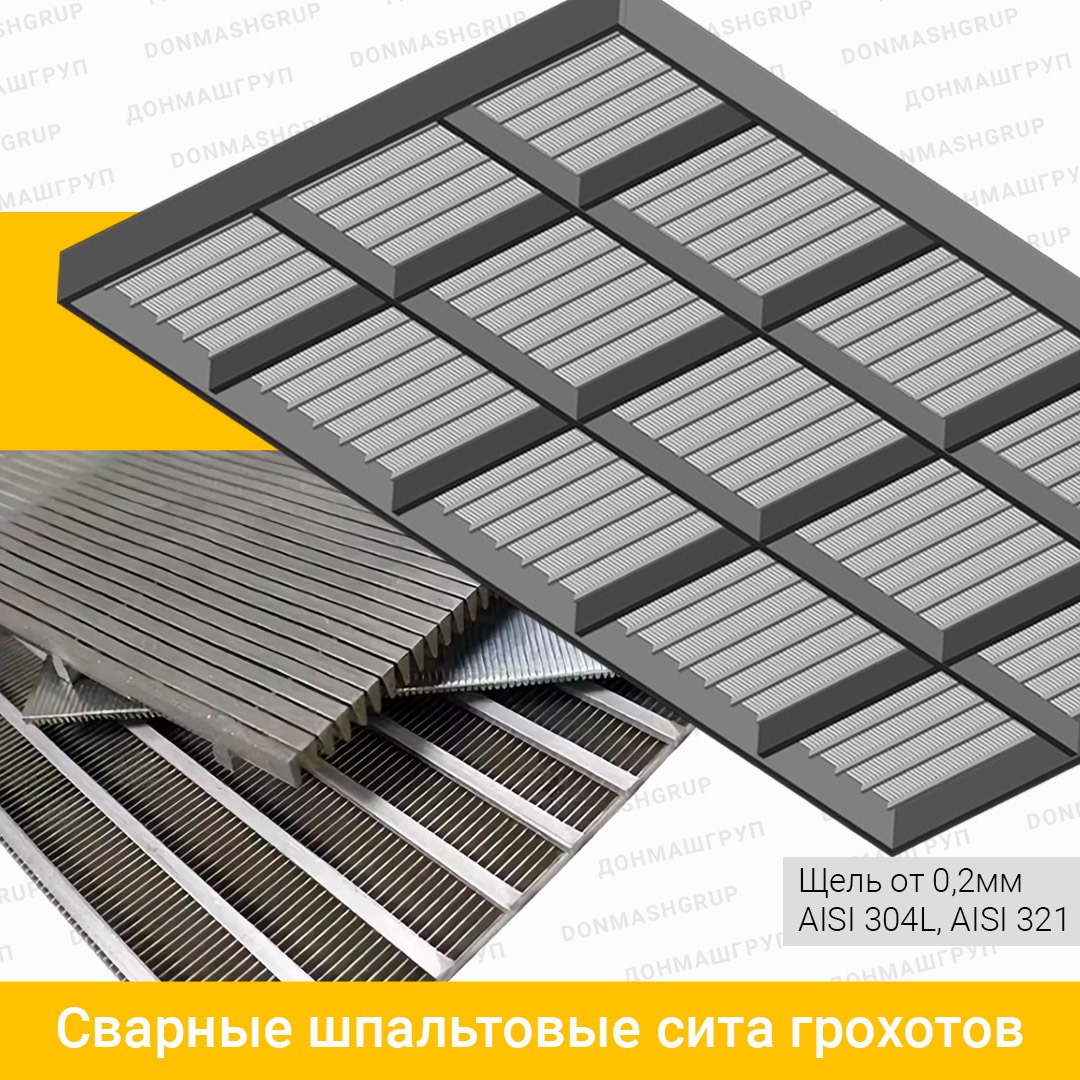

Сварные шпальтовые сита для грохотов и отсадочных машин

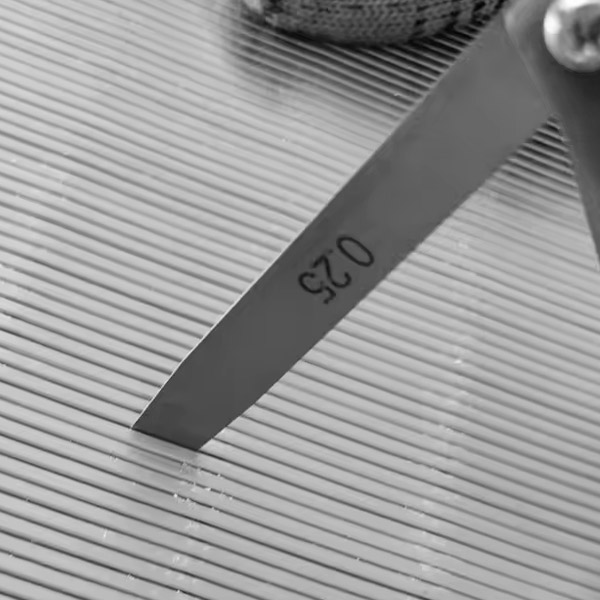

• ширина щели — от 0,2мм
• материал — 08Х18Н10, 08Х18Н10Т
• размер — по желанию заказчика
ИЗ НЕРЖАВЕЮЩЕГО ПРОФИЛЯ SBB

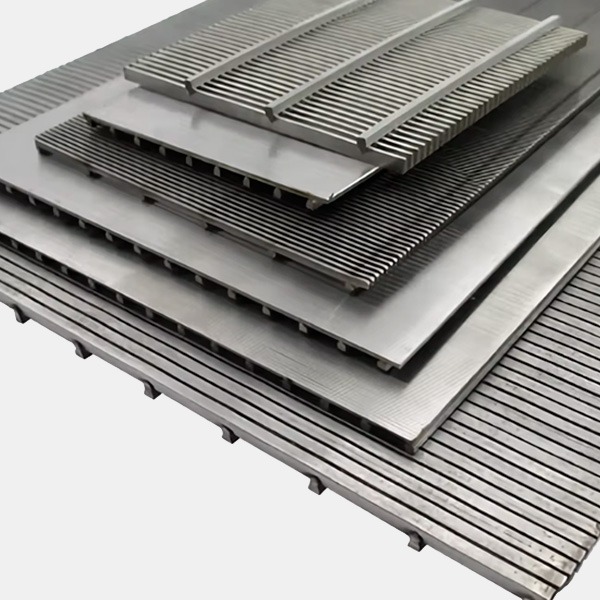

СВАРНЫЕ ШПАЛЬТОВЫЕ СИТА ДЛЯ ГРОХОТОВ
Мы специализируемся с 2022 года на изготовлении плоских сварных шпальтовых сит из нержавеющей стали для отсадочных машин и грохотов ГИСТ, ГИСЛ, ГИС, ГИЛ, ГИТ, ГВЧ, а также других вибрационных иностранного производства.

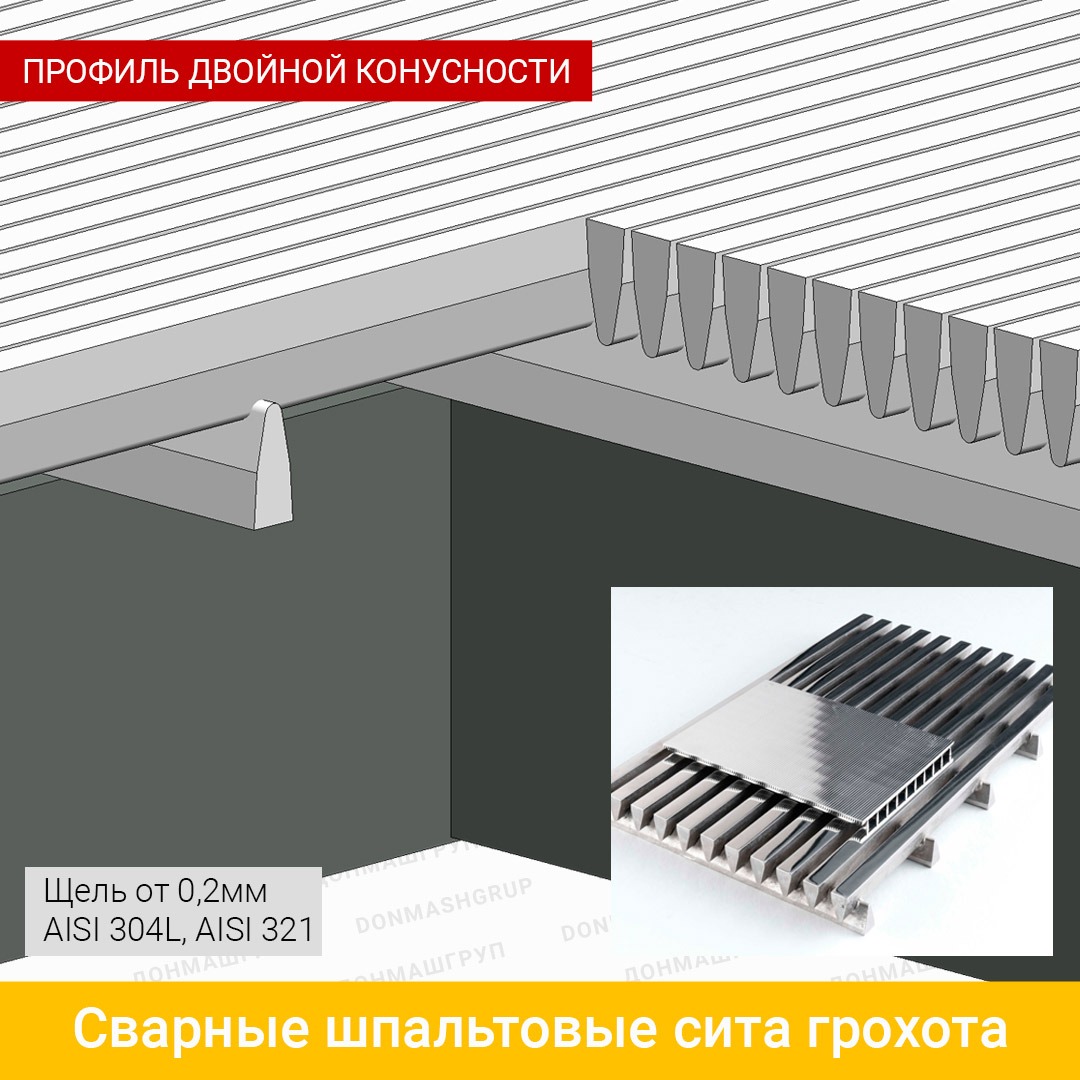

С целью увеличения ресурса и предотвращения значительного увеличения щели в результате абразивного износа рабочей поверхности щелевого сита, мы применяем новые специальные профили серии Sbb, имеющие двойную конусность, в то время как другие производители используют обычный клиновидный профиль.
ПРИМЕНЕНИЕ СВАРНЫХ ЩЕЛЕВЫХ ШПАЛЬТОВЫХ СИТ В ГРОХОТАХ
Основным рабочим органом такого обогатительного оборудования как грохот (вибрационная сортировочная машина) , являются сита, предназначенные для механической классификации по разным фракциям полезных ископаемых и минеральных руд.
Грохоты могут применяться как отдельный вид технологического оборудования, так и в дробильно-сортировочном комплексе с дробилками, конвейерами, питателями и другим специализированным оборудованием.
Кроме того, грохоты широко используют и в горно-обогатительной промышленности для обезвоживания продуктов обогащения.

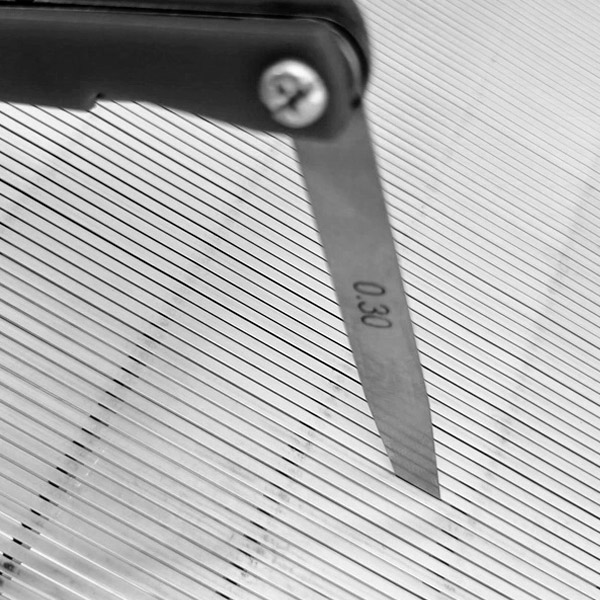

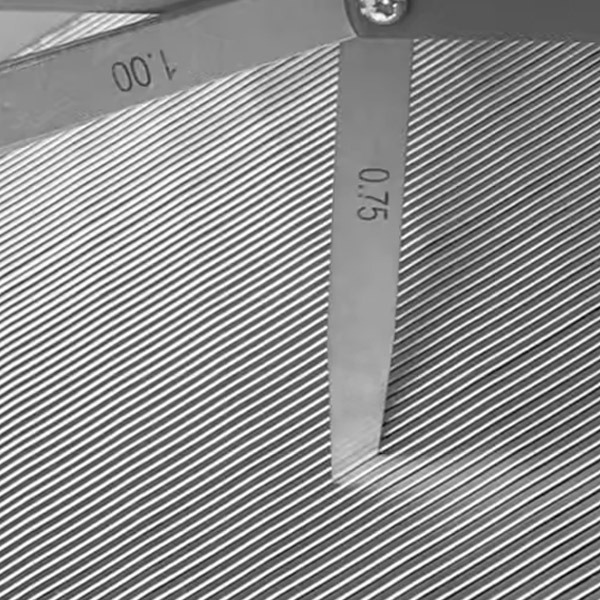

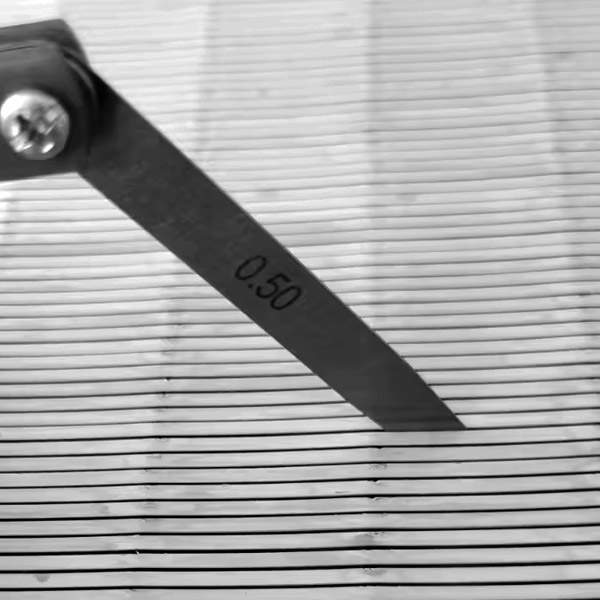

При необходимости отбора и просеивания сырья мелкой фракции, а также удаления нежелательных частиц, применяются шпальтовые щелевые сита с шириной щели от 0,2 до 6 мм, изготовленные из клиновидного нержавеющего профиля, на производстве которых специализируется ДОНММАШГРУПП.
ОСОБЕННОСТИ КОНСТРУКЦИИ ШПАЛЬТОВЫХ СИТ ДЛЯ ГРОХОТОВ

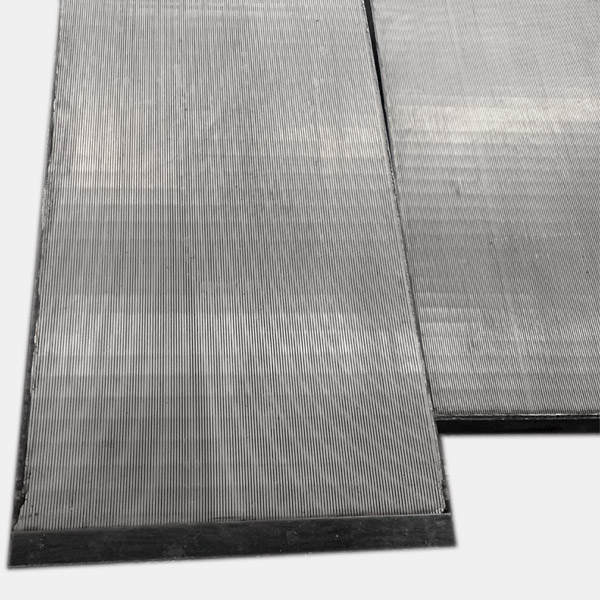

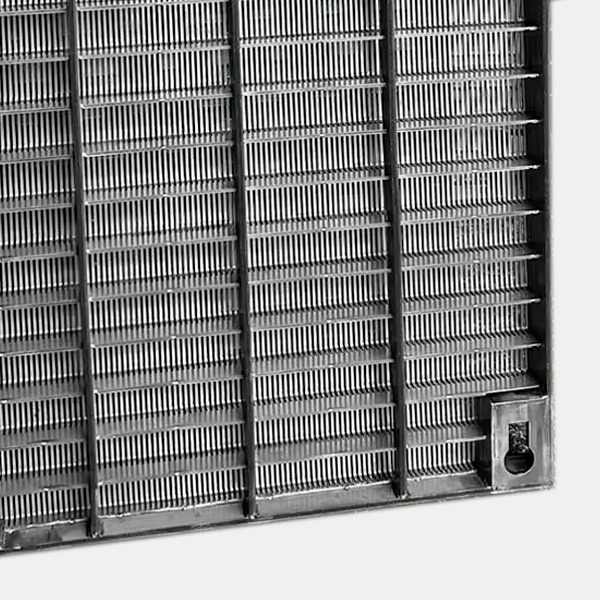

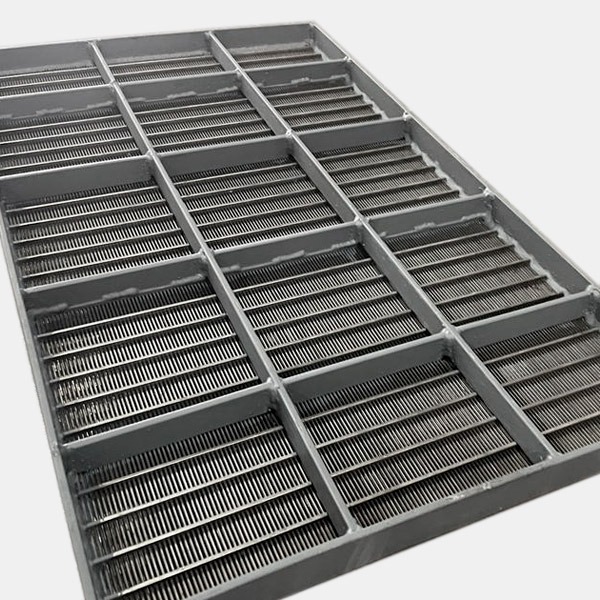

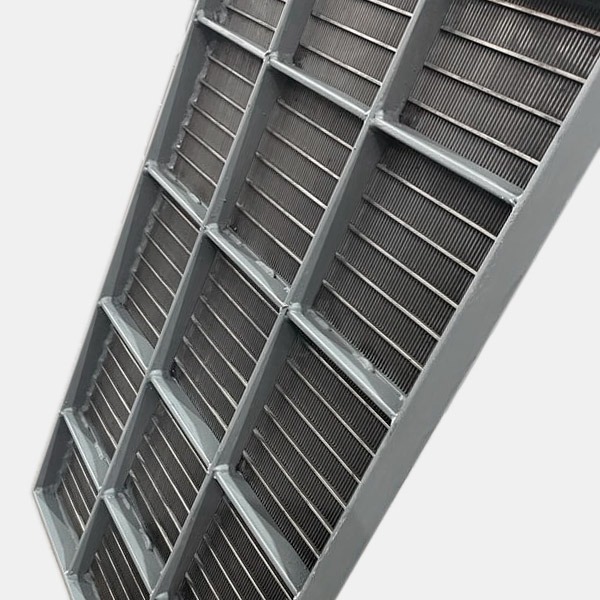

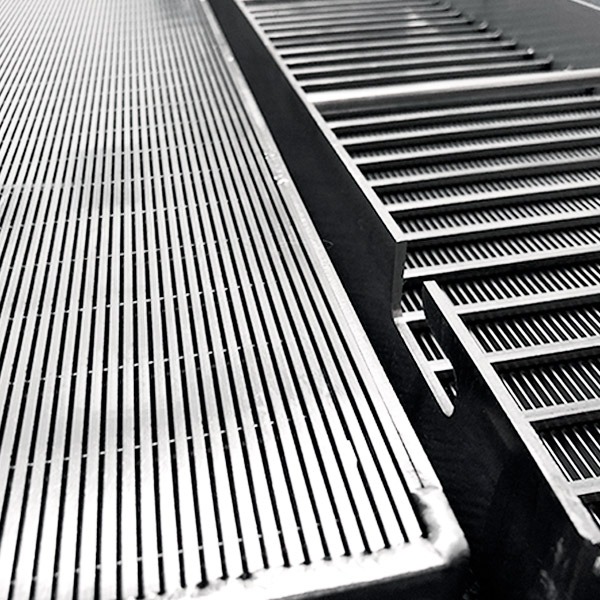

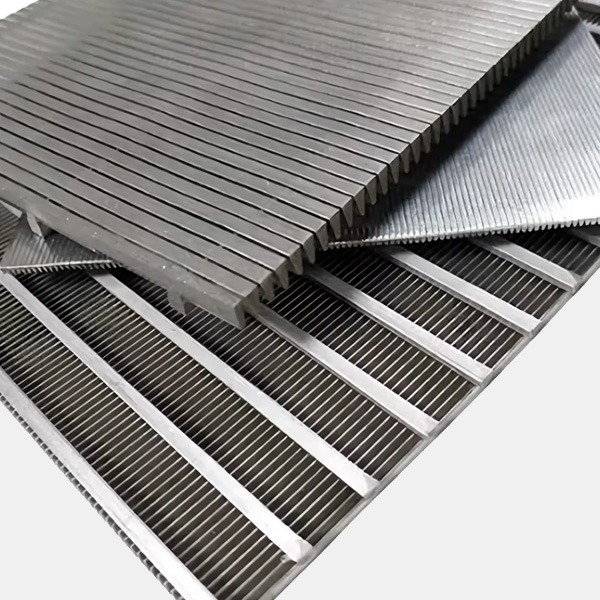

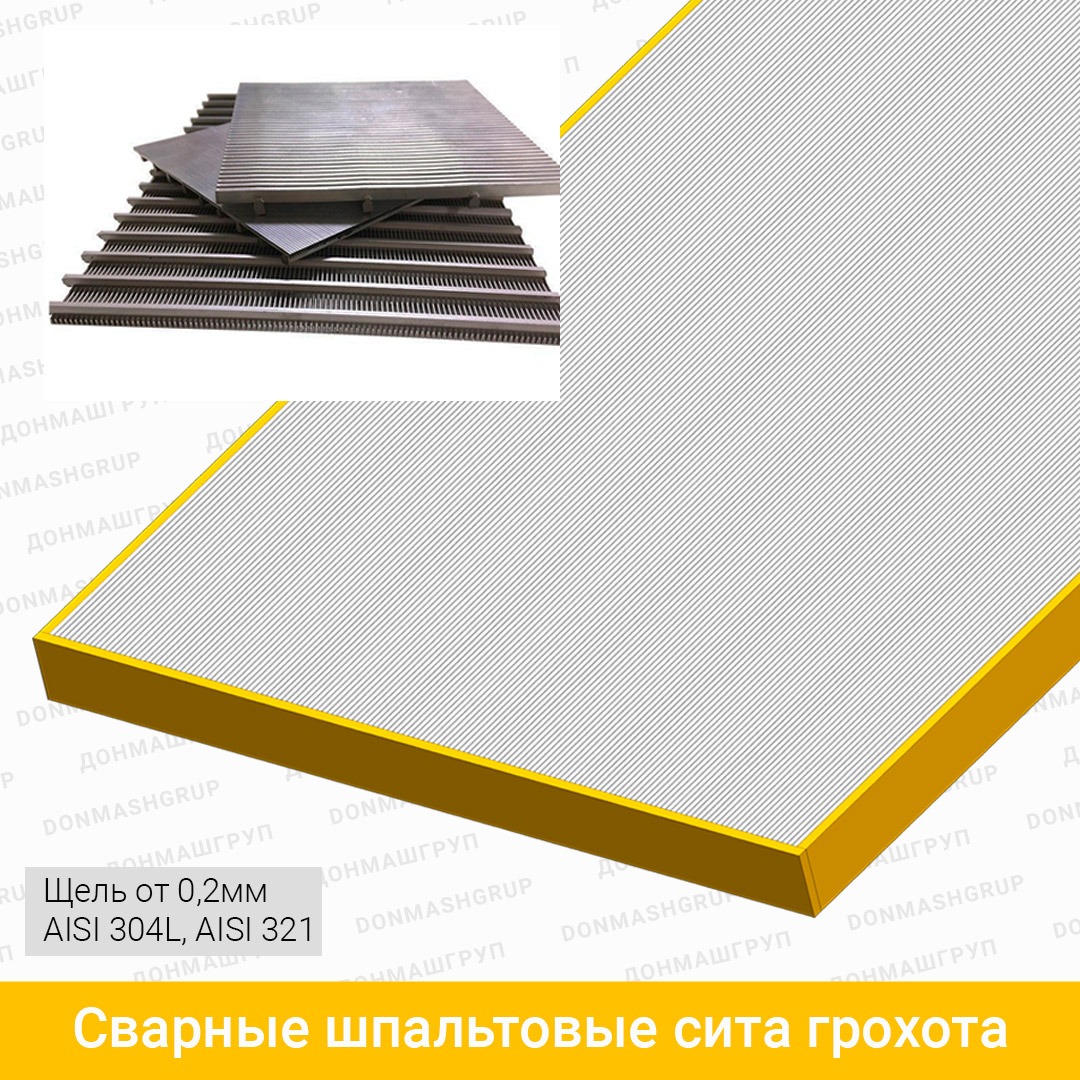

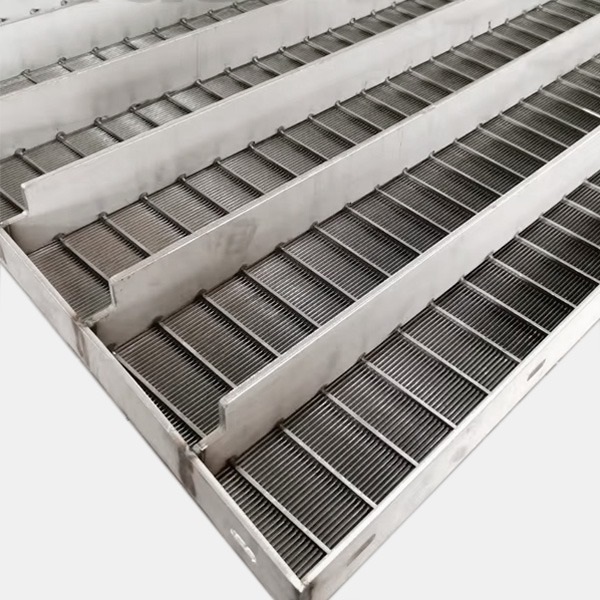

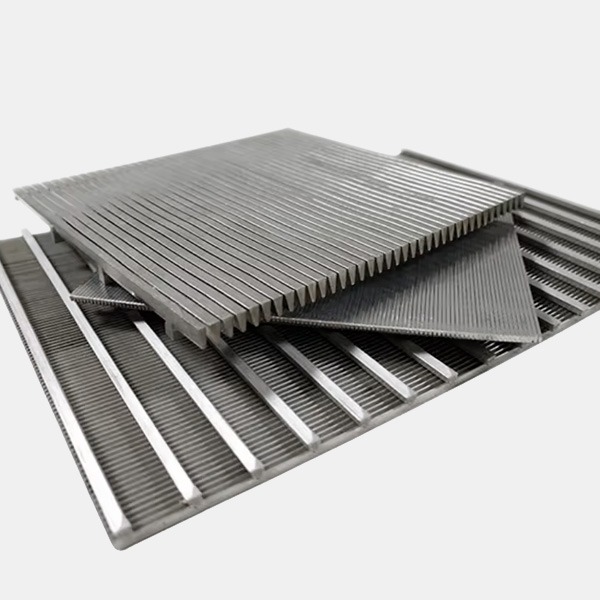

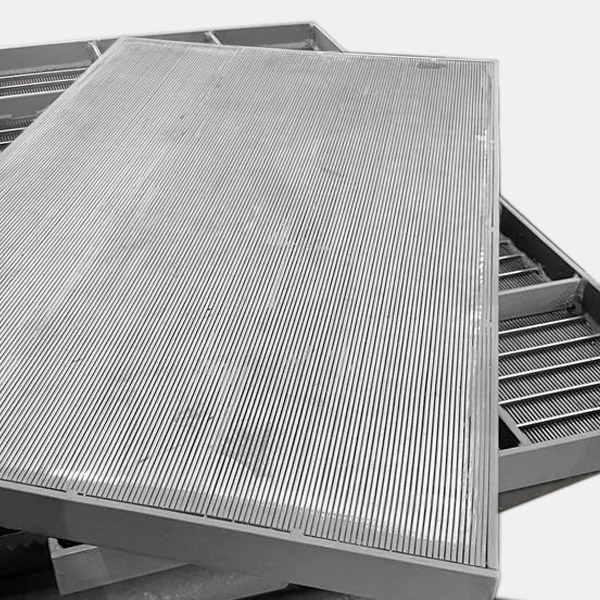

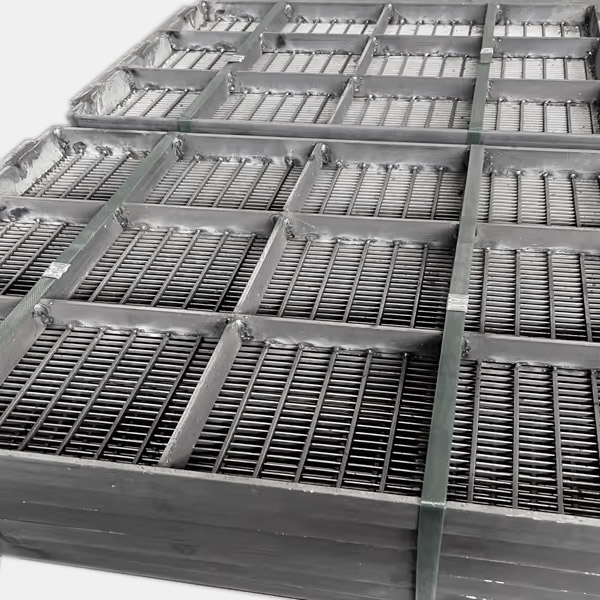

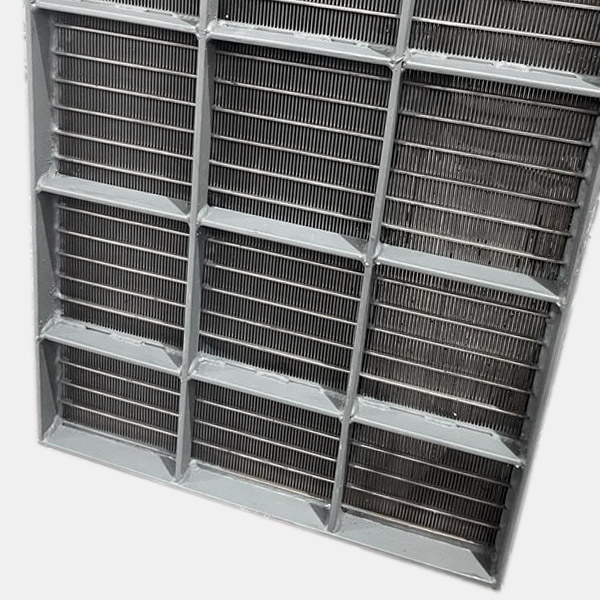

Плоское шпальтовое щелевое сито грохота состоит из сварной рамы, как правило, изготовленной из черного металлопроката, усиленной ребрами жесткости и шпальтового щелевого сита из нержавеющей стали.

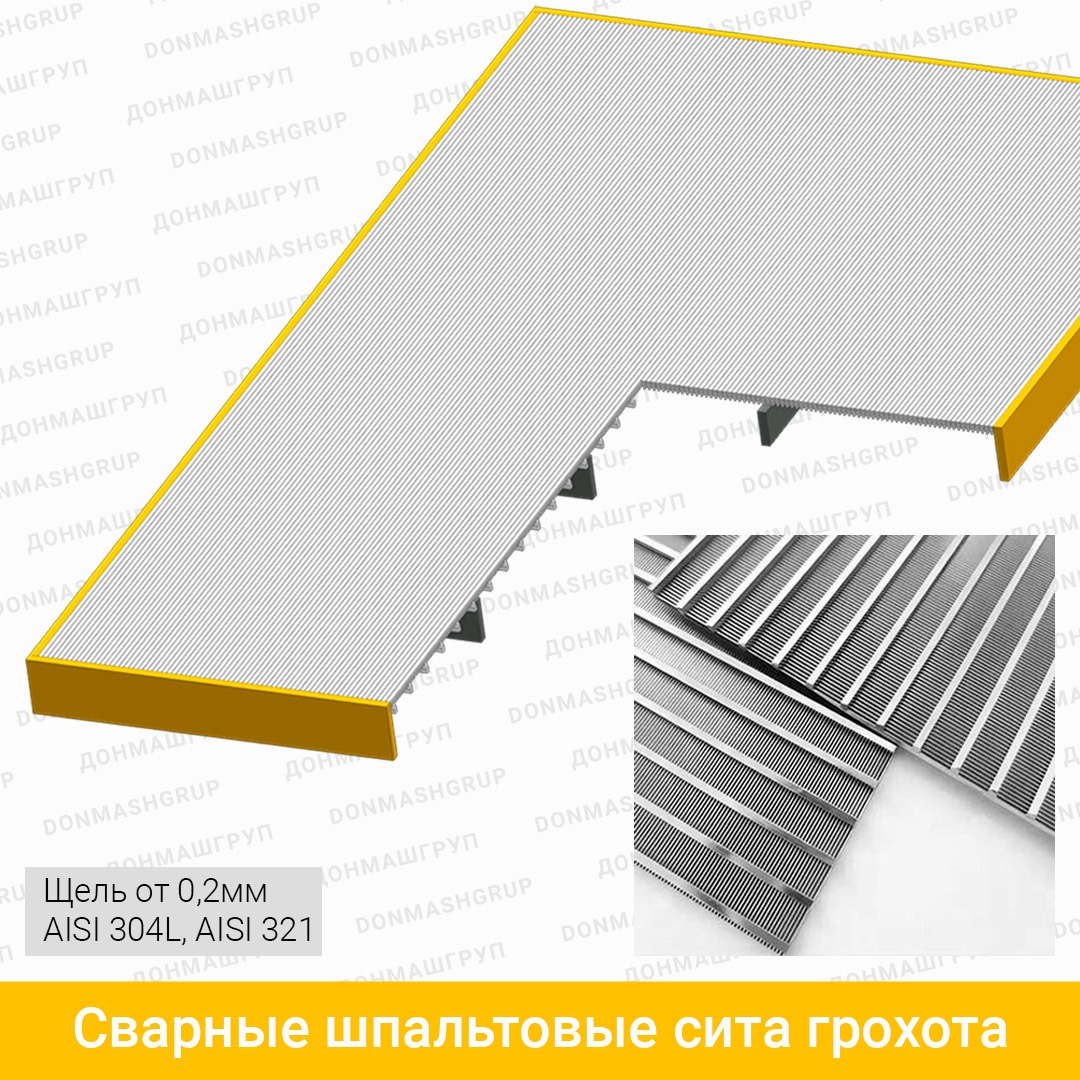

Для производства плоских щелевых сит грохотов нашим предприятием серийно применяются сварные шпальтовые сита, изготовленные из нержавеющего, клиновидного профиля двойной конусности, с шириной щели сита от 0,2мм до 6,0мм.

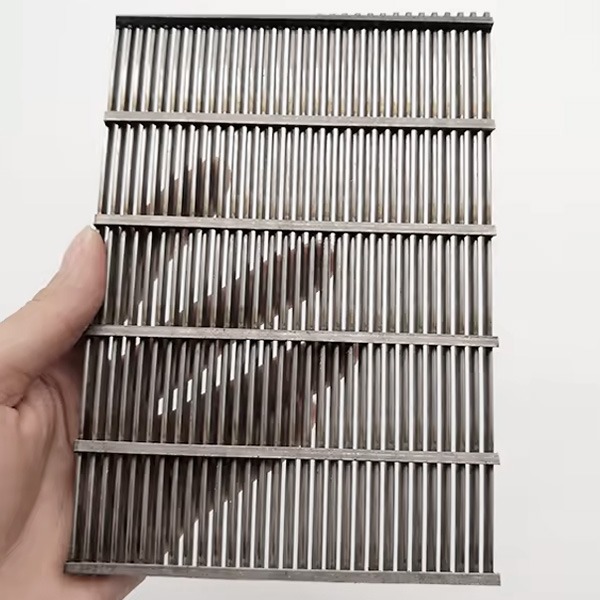

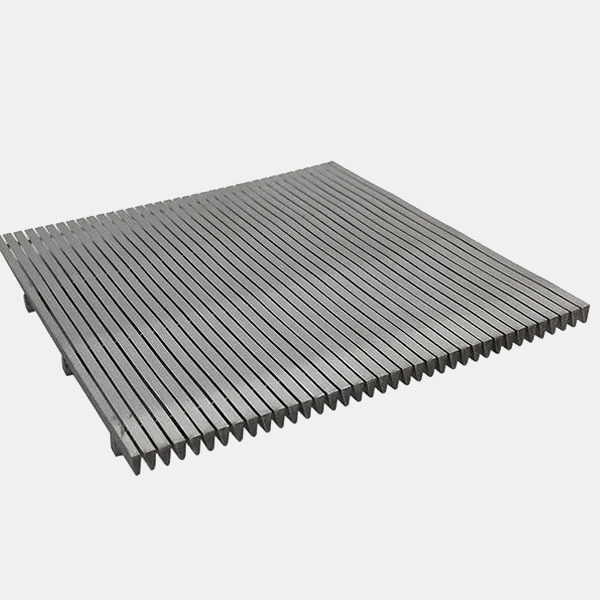

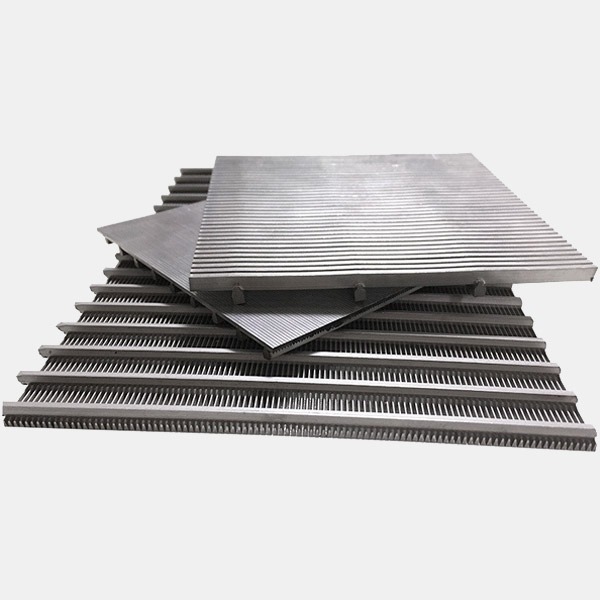

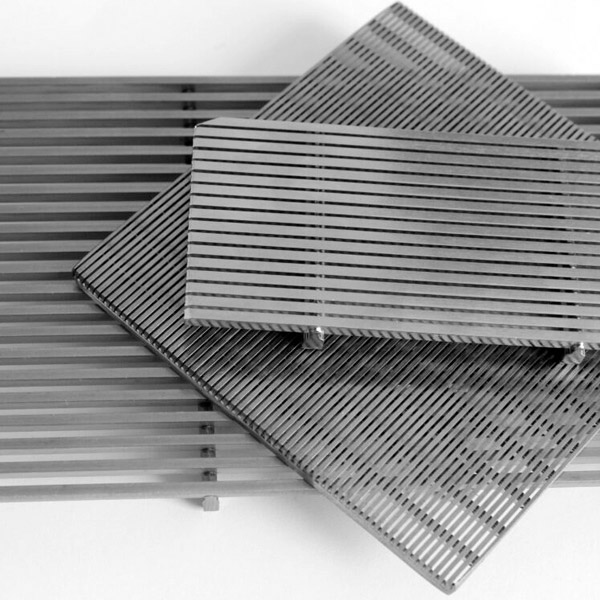

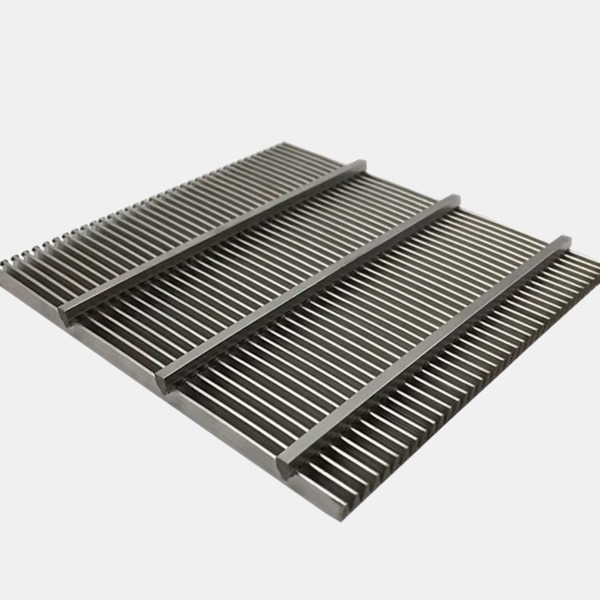

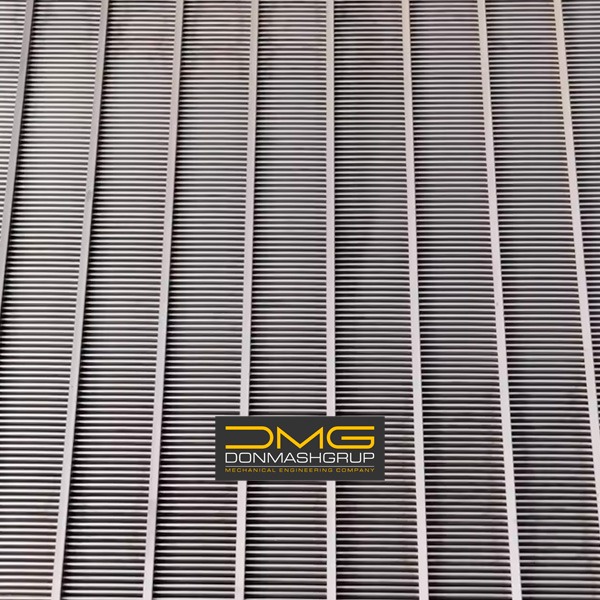

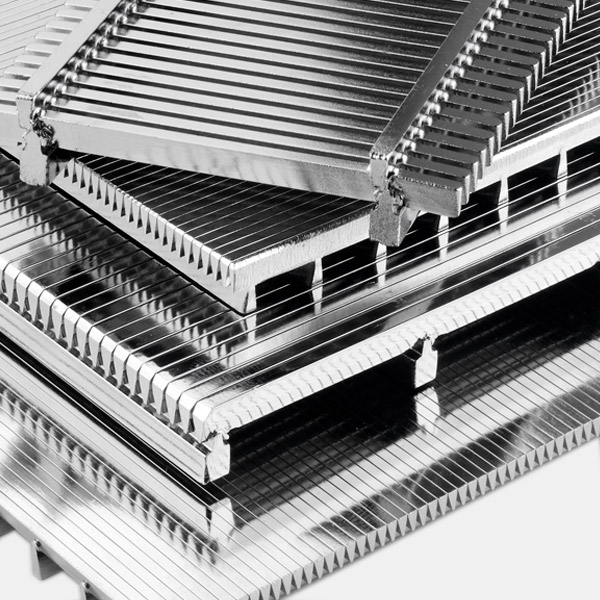

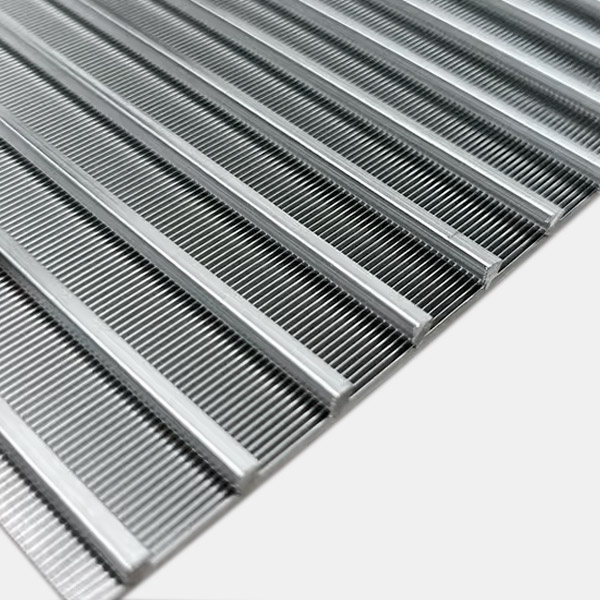

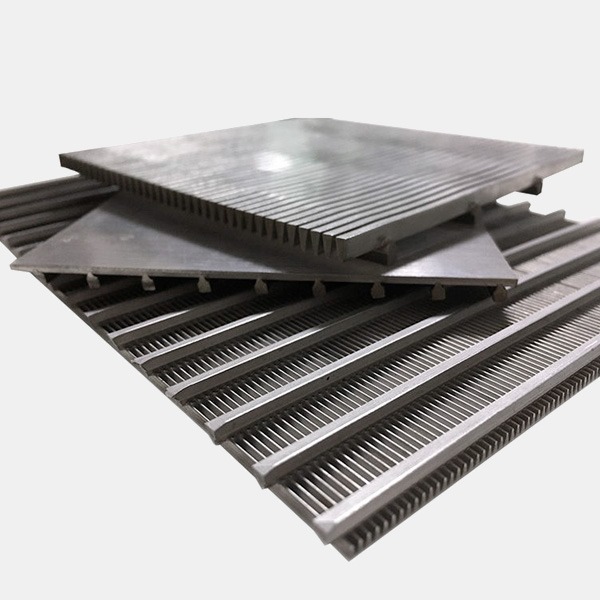

На специализированном оборудовании с помощью шовной, контактной сварки, под большим током, мы свариваем между собой рабочие колосники из клиновидной профилированной проволоки с опорными ребрами жесткости — ламелями, имеющими высокую несущую способность.
Наиболее часто встречающиеся конструкции сварных щелевых шпальтовых сит грохотов представлены ниже на наших чертежах. При необходимости, наши конструкторы оперативно спроектируют конструкцию сита с учетом особенностей вашего оборудования.
СЕРИЙНЫЕ ПРОФИЛИ
При изготовлении сит грохотов серийные профили на 70-80% закрывают потребности наши заказчиков

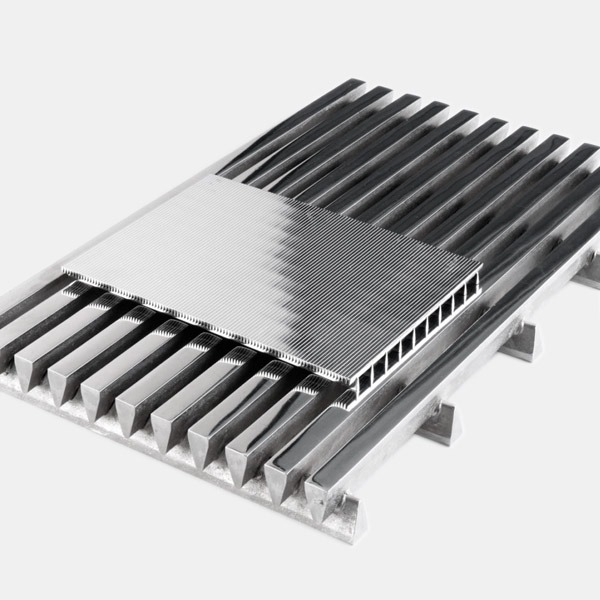

При серийном производстве шпальтовых щелевых сит для грохотов нами используются как зарубежные типоразмеры рабочего профиля — колосник Sbb42 и опорный профиль — ламель Q55, так и универсальный профиль Sbb42+, разработанный специалистами нашего предприятия, который применяется как в качестве рабочего колосника, так и в качестве опорной ламели.
В отличие от других производителей, которые применяют обычные клиновидные профили, сечение профилей Sbb42 и Sbb42+ имеет двойную конусность, за счет чего предотвращается заметное увеличение ширины щели в результате износа рабочей поверхности. Данный вид профиля всегда применяется нами в изделиях, подверженных более интенсивному абразивному износу.
ВСЕ ПРОФИЛИ
Клиновидные профили, которые могут применяться нами при изготовления щелевых сит для грохотов

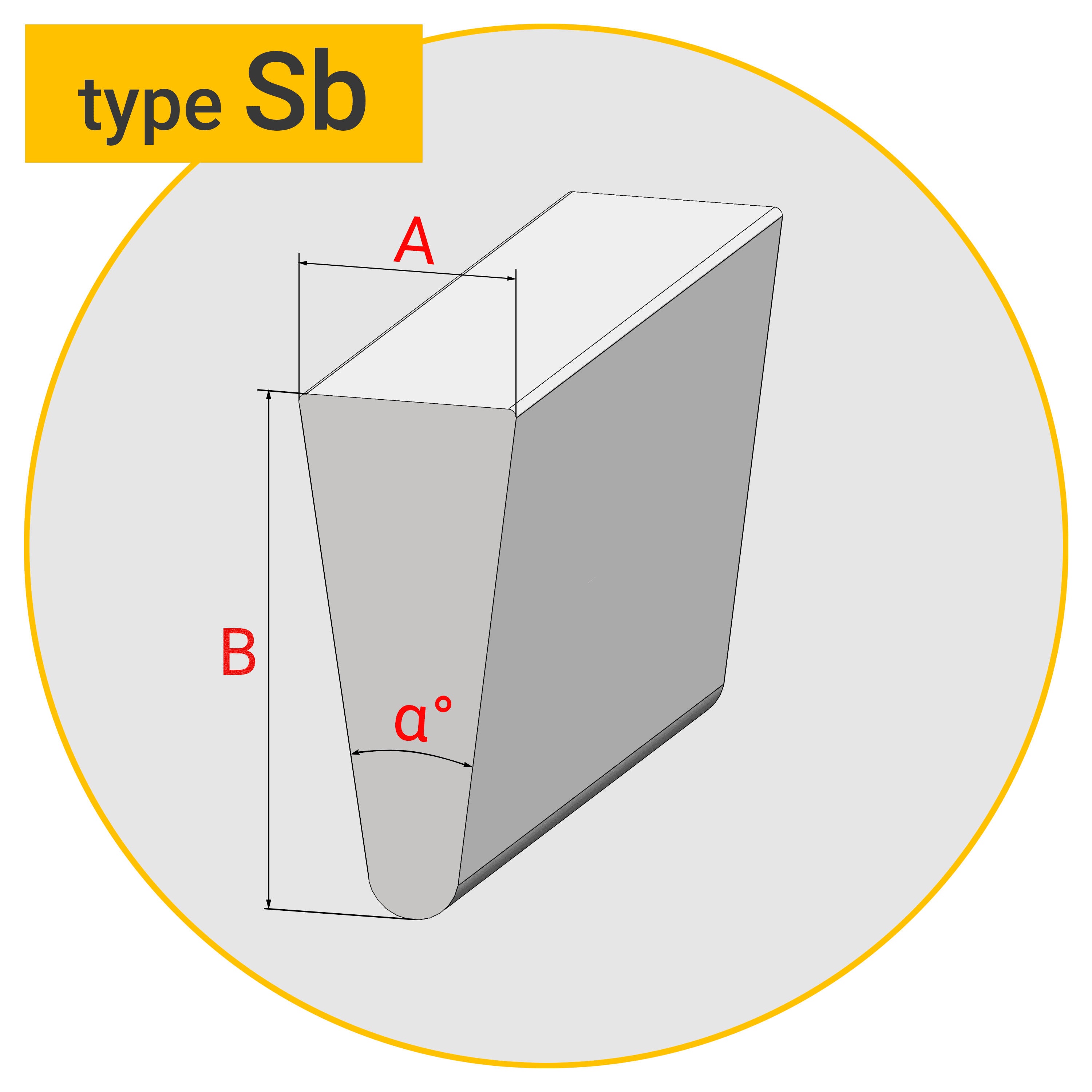

Type Sb — клиновидный профиль
| Тип профиля | A, мм | B, мм | α° |
| Sb 28 | 2,20 | 4,50 | 23 |
| Sb 34 | 2,80 | 5,00 | 23 |
| Sb 42 | 3,40 | 6,50 | 23 |
| Sb 60 | 4,00 | 9,00 | 20 |
| Sb 70 | 5,00 | 10,00 | 24 |
Новое семейство профилей Sbb особенно хорошо зарекомендовало себя при грохочении сырья с высокими абразивными свойствами. За счет сечения двойной конусности, у данного типа профилированной нержавеющей проволоки предотвращается заметное увеличение ширины щели шпальтового сита в результате износа рабочей поверхности.

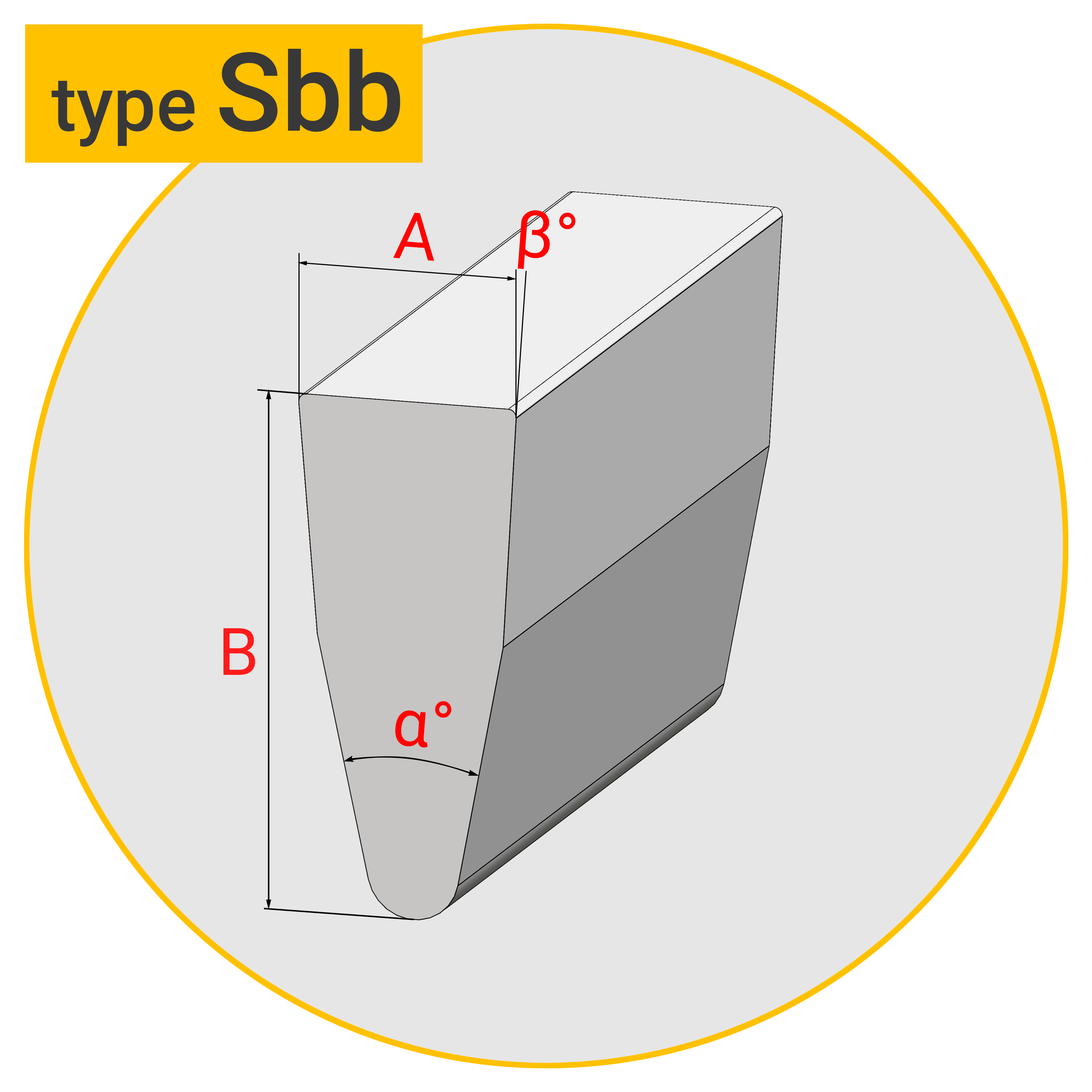

Type Sbb — клиновидный профиль двойной конусности
| Тип профиля | A, мм | B, мм | α° | β° |
| Sbb 34 | 2,20 | 5,00 | 23 | 4 |
| Sbb 38 | 2,50 | 4,00 | 40 | 5 |
| *Sbb 42 | 2,80 | 6,50 | 23 | 4 |
| *Sbb 42+ | 2,80 | 6,50 | 39,8 | 5 |
| Sbb 48 | 3,40 | 6,00 | 70 | 4 |
| Sbb 50 | 3,50 | 8,00 | 23 | 4 |
| Sbb 76 | 5,00 | 10,00 | 23 | 5 |
* Sbb42+ и Sbb42 — серийно применяемые профили
ХИМЧЕСКИЙ СОСТАВ МАТЕРИАЛОВ ПРОФИЛЯ, ПРИМЕНЯЕМЫЙ ДЛЯ ИЗГОТОВЛЕНИЯ ШПАЛЬТОВЫХ СИТ ГРОХОТОВ
Для изготовления как рабочего, так и опорного профиля сварных шпальтовых щелевых сит для грохотов нашим предприятием применяются нержавеющие стали аустенитного класса: AISI 304 (08Х18Н10), AISI 304L (03Х18Н11), AISI 321(08Х18Н10Т)
| AISI | ГОСТ | C | Mn max | P max | S max | Si max | Cr | Ni | Ti |
| 304 | 08Х18Н10 | 0.08 max | 2.0 | 0.045 | 0.015 | 1.0 | 17.0-19.5 | 8.0-10.5 | — |
| 304L | 03Х18Н11 | 0.03 max | 2.0 | 0.045 | 0.015 | 1.0 | 18.0-20.0 | 10.дек | — |
| 321 | 08Х18Н10Т | 0.10 max | 2.0 | 0.045 | 0.015 | 1.0 | 17.0-19.0 | 8.0-11.0 | ≥ 5*C |
Данные марки нержавеющей стали характеризуется высокой коррозионной стойкостью, механической прочностью к ударным и изгибающим нагрузкам, а также могут применяться в горнообогатительной, нефтеперерабатывающей, химической и пищевой промышленности.

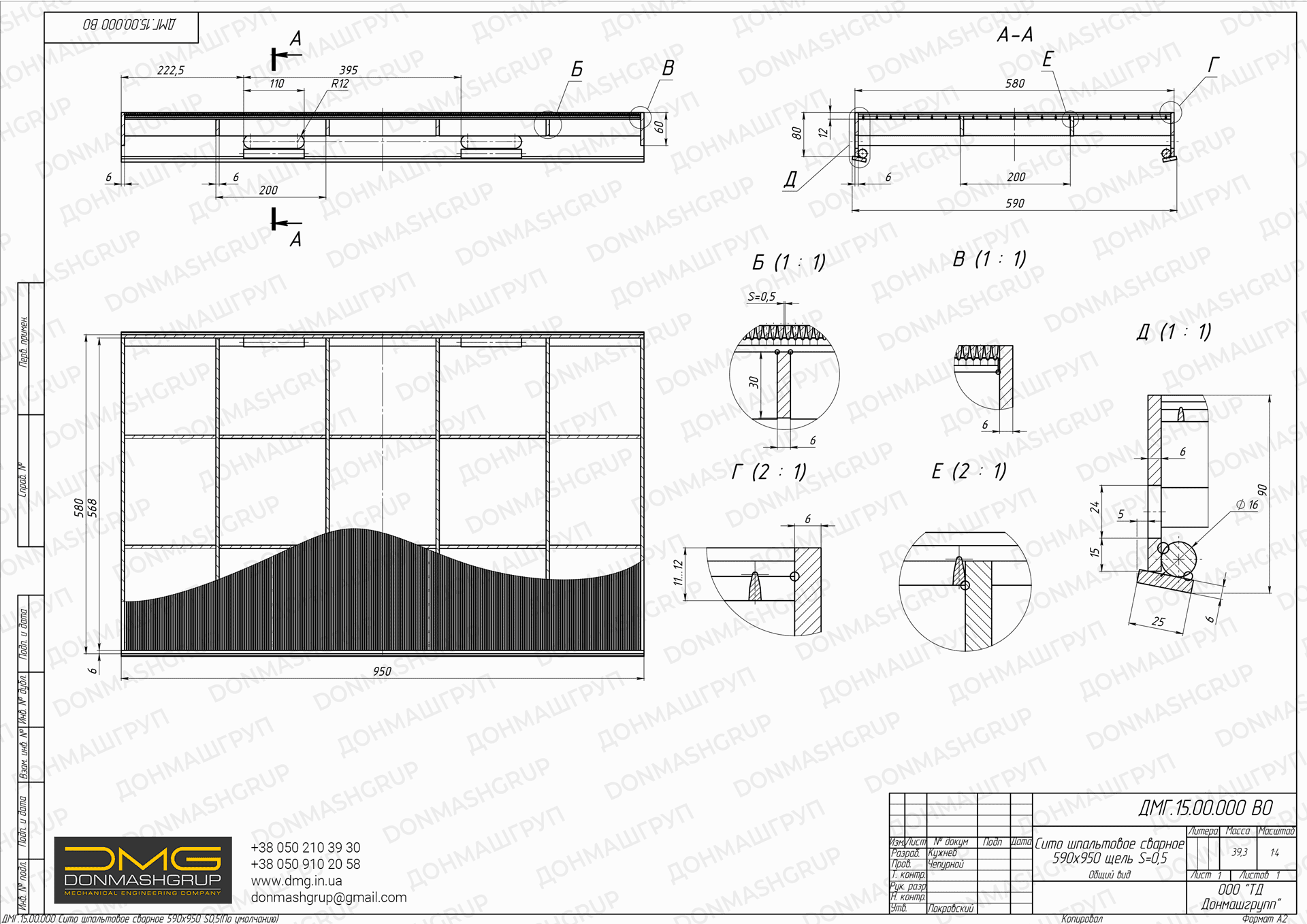

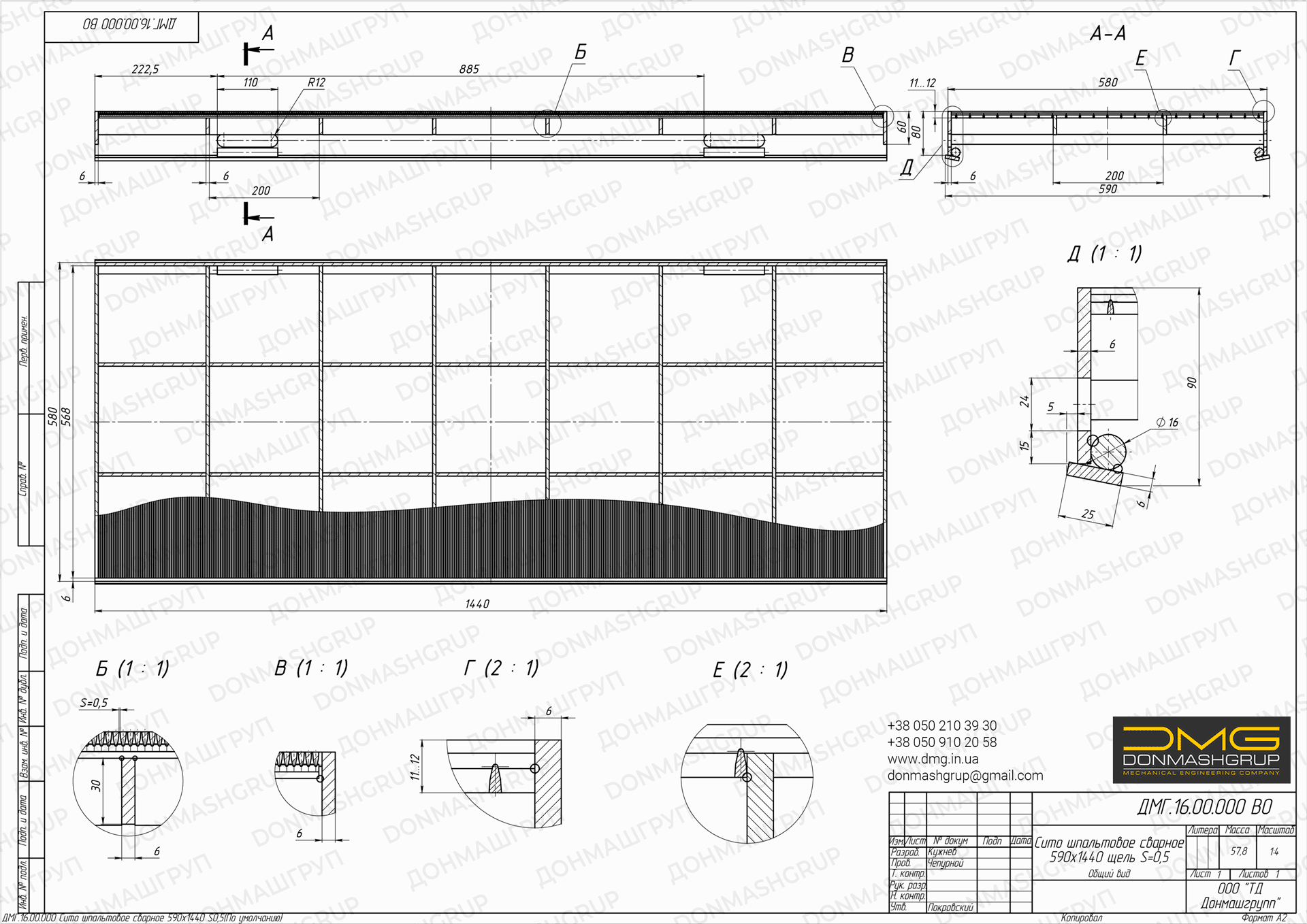

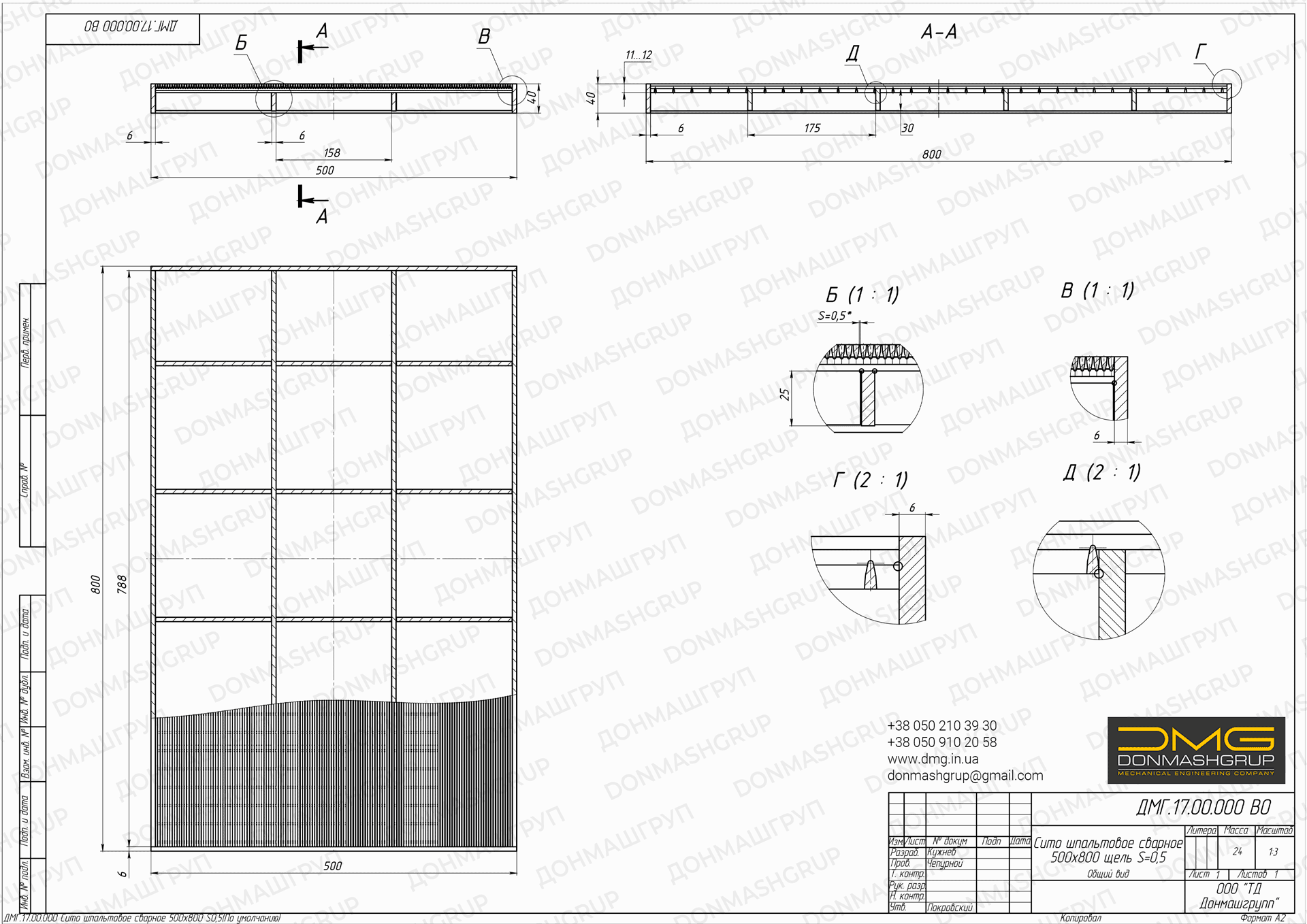

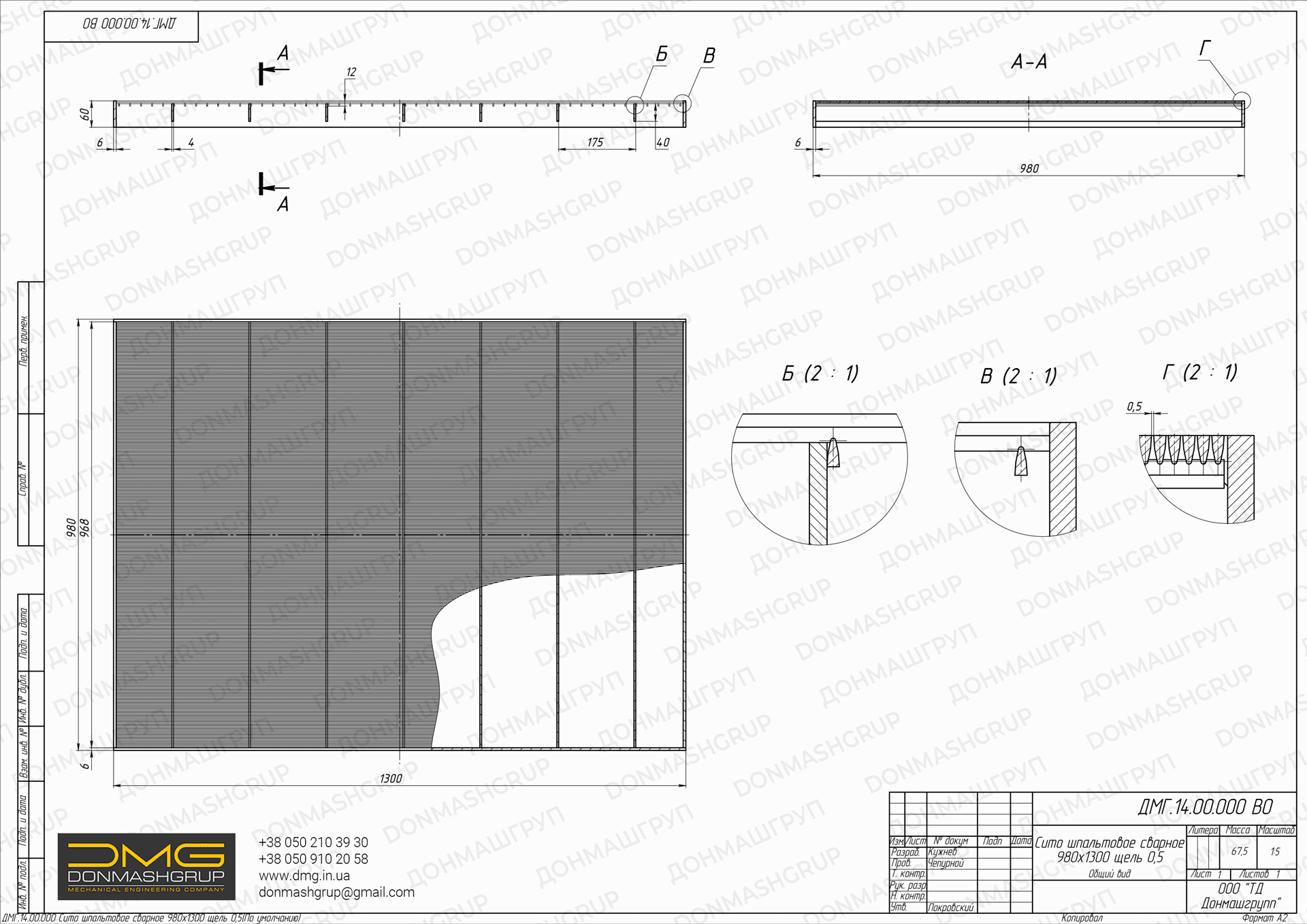

ПРИМЕРЫ ЧЕРТЕЖЕЙ НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ ЩЕЛЕВЫХ ШПАЛЬТОВЫХ СИТ ГРОХОТОВ НАШИХ ЗАКАЗЧИКОВ
На примерах нижеприведенных чертежей представлены наиболее часто встречающие конструкции шпальтовых щелевых сит грохотов, с которыми сталкивалось наше предприятие.
У нас достаточно профессиональная команда конструкторов и опыт производства с 2022 года, поэтому перед оформлением заказа наши конструкторы оперативно спроектируют конструкцию шпальтового сита с учетом технологических особенностей вашего оборудования.

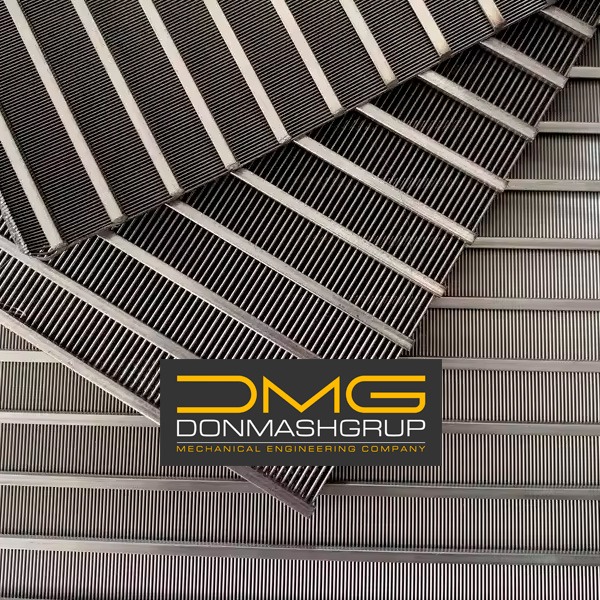

СВАРНЫЕ ЩЕЛЕВЫЕ ШПАЛЬТОВЫЕ СИТА ДЛЯ ГРОХОТОВ
ИЗ НЕРЖАВЕЮЩЕЙ ПРОФИЛИРОВАННОЙ ПРОВОЛОКИ
