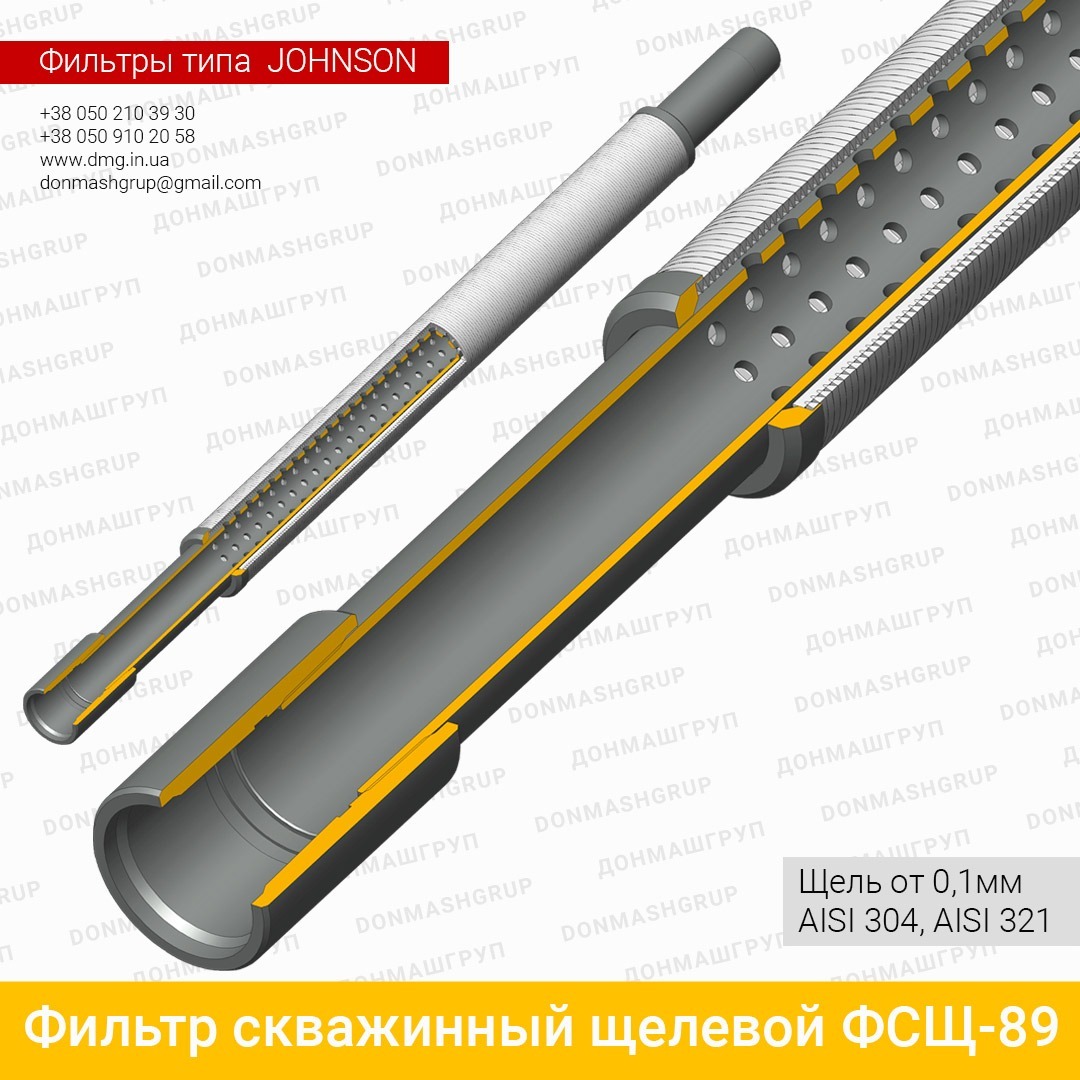

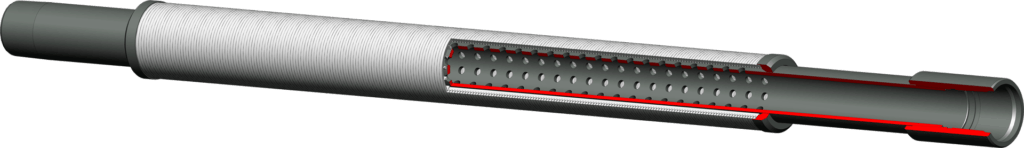

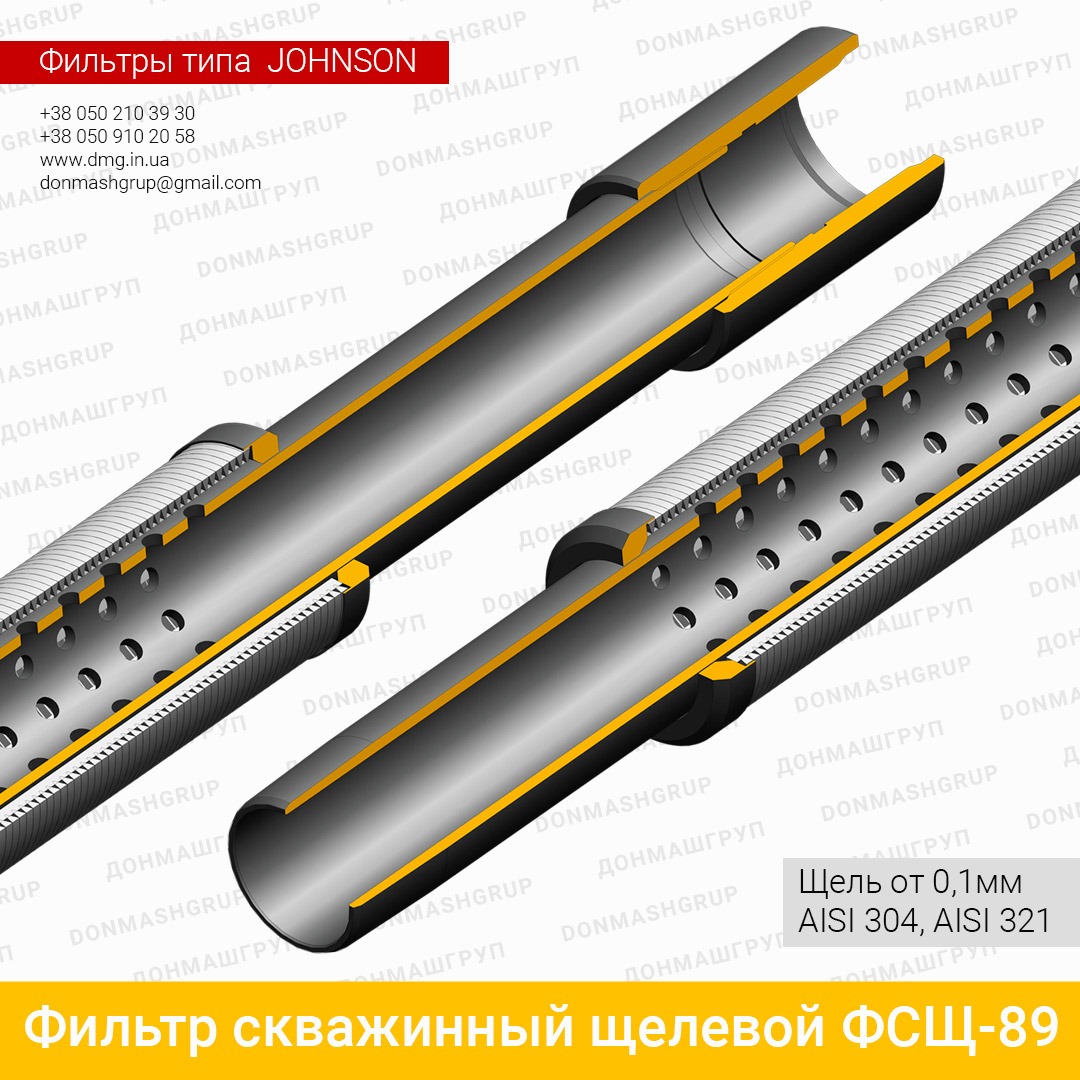

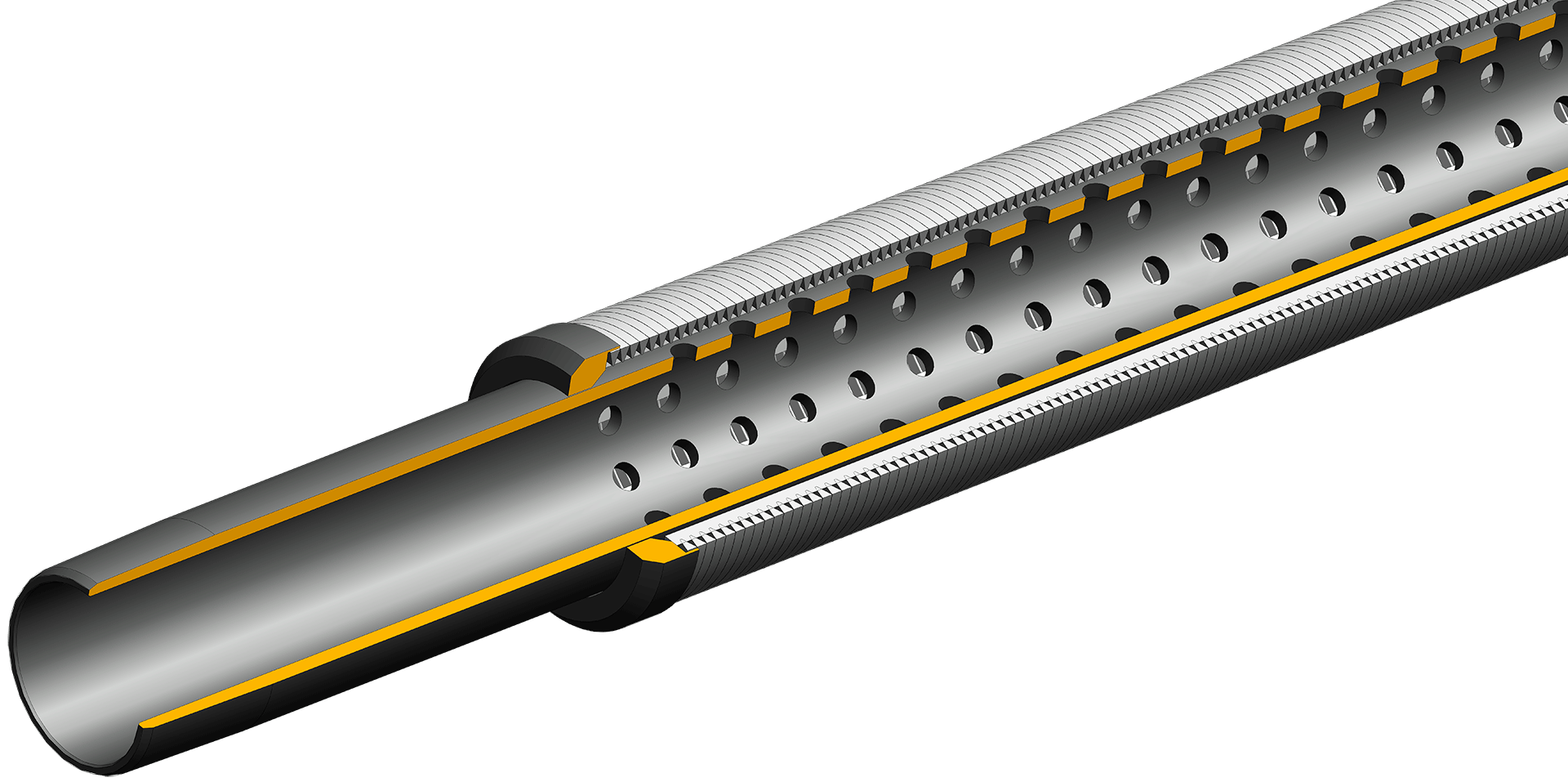

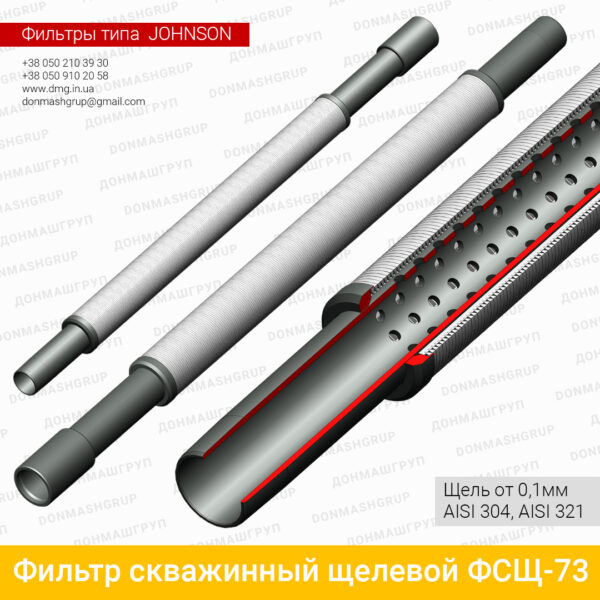

3D изображение в разрезе скважинного щелевого фильтра ФСЩ-89 из шпальтового сита производства ДОНМАШГРУПП

Фильтр скважинный щелевой ФСЩ-89 типа JOHNSON

• ширина щели — от 0,1 до 0,25мм
• внутренний диаметр — 76мм
• материал — 08Х18Н10, 08Х18Н10Т

Категория: Шпальтовые щелевые сита Метка: Сита шпальтовые сварные, Фильтры скважинные

JOHNSON SCREENS

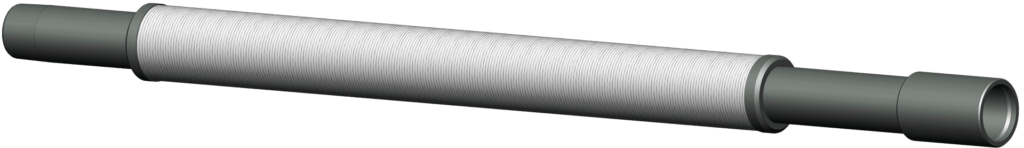

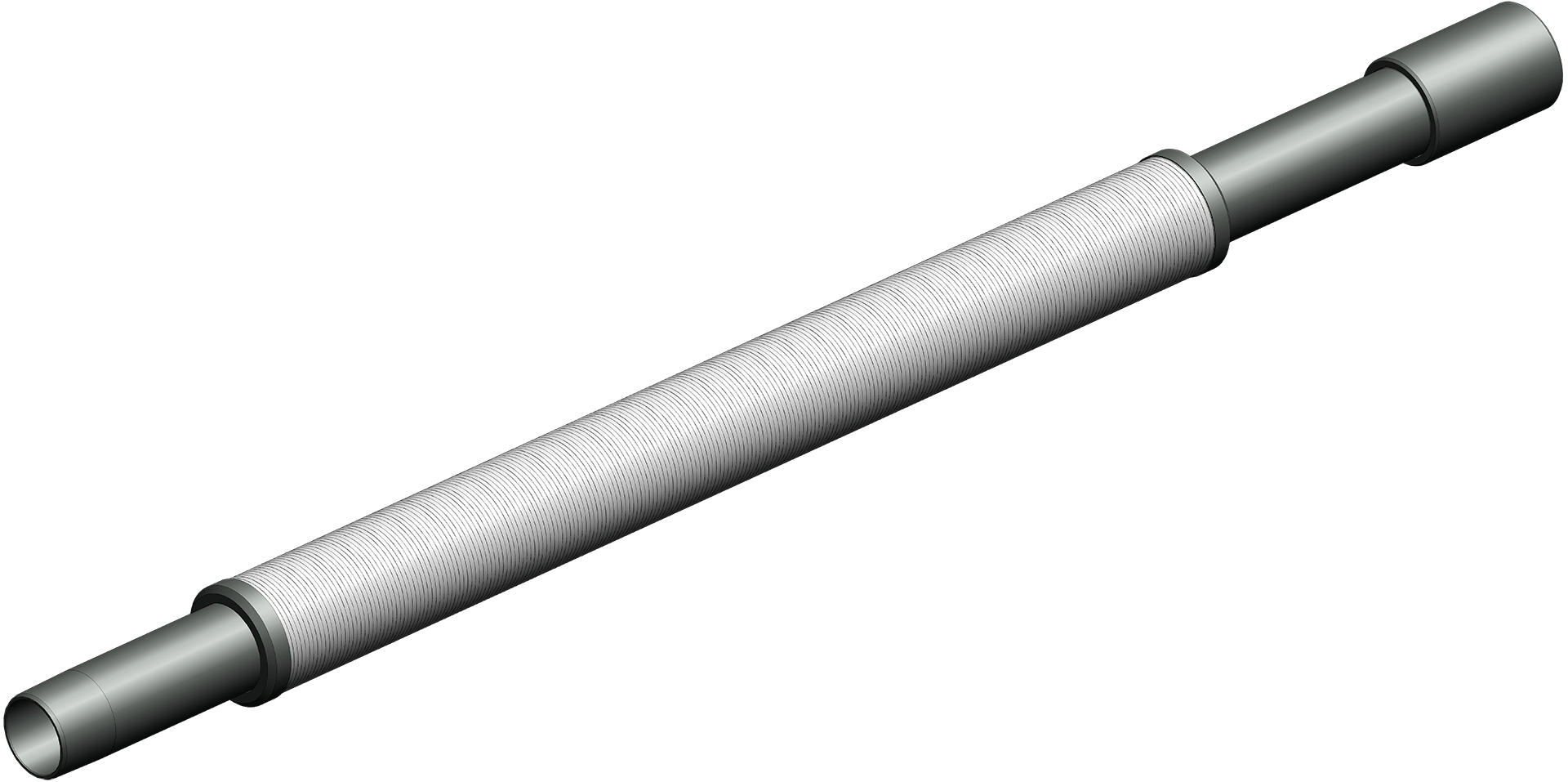

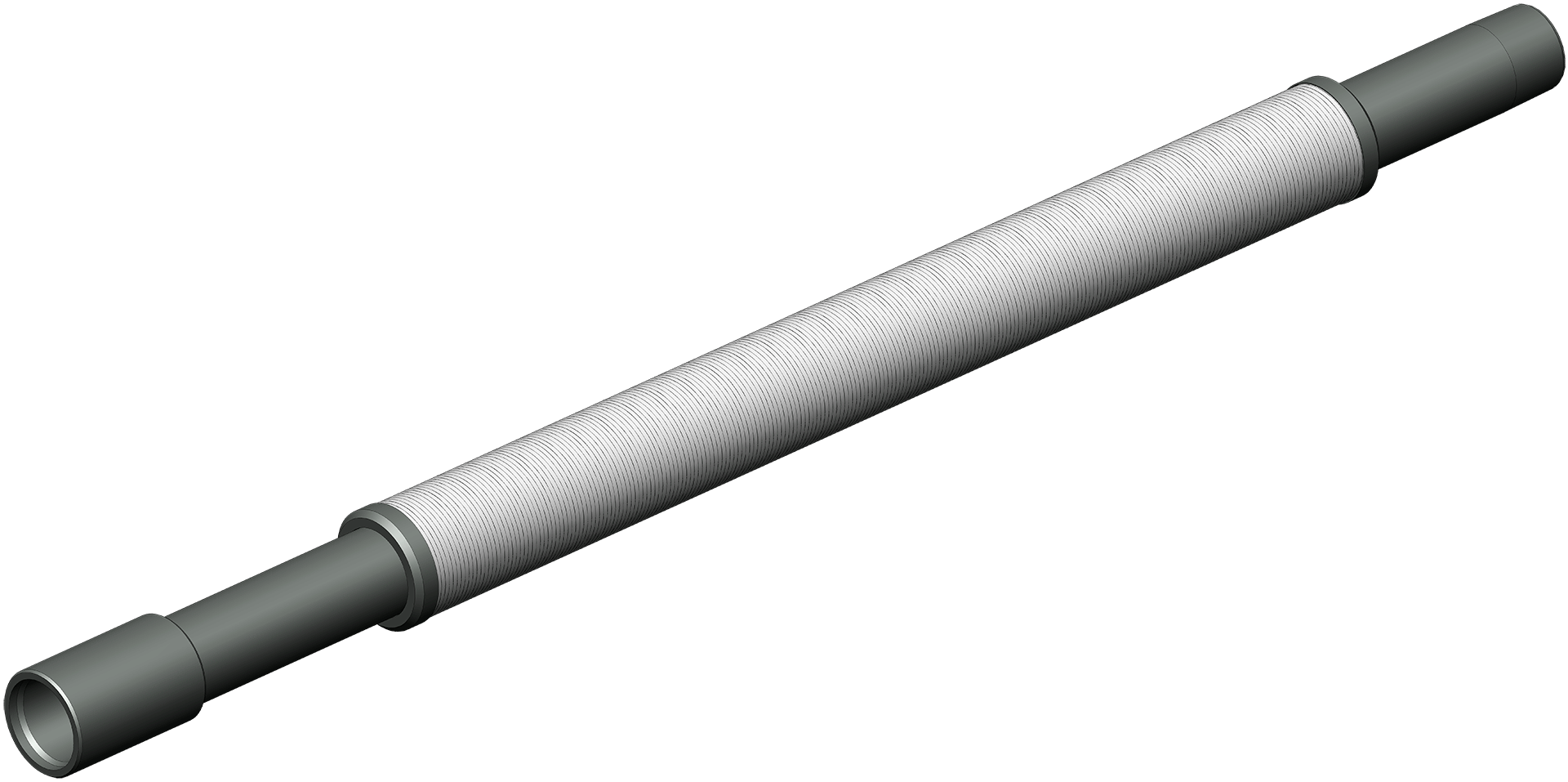

ФИЛЬТР СКВАЖИННЫЙ ЩЕЛЕВОЙ ФСЩ-89

Мировые тенденции в области эксплуатации скважин свидетельствуют об однозначном выборе специалистов в пользу применения не коррозионного оборудования.

На сегодняшний день самым совершенным решением фильтрации газовых, газоконденсатных и водозаборных скважин, признаны лучшими в мире спирально-стержневые фильтры типа «Johnson», к семейству которых относятся и скважинные щелевые фильтры ФСЩ-89, изготовленные из нержавеющей стали.

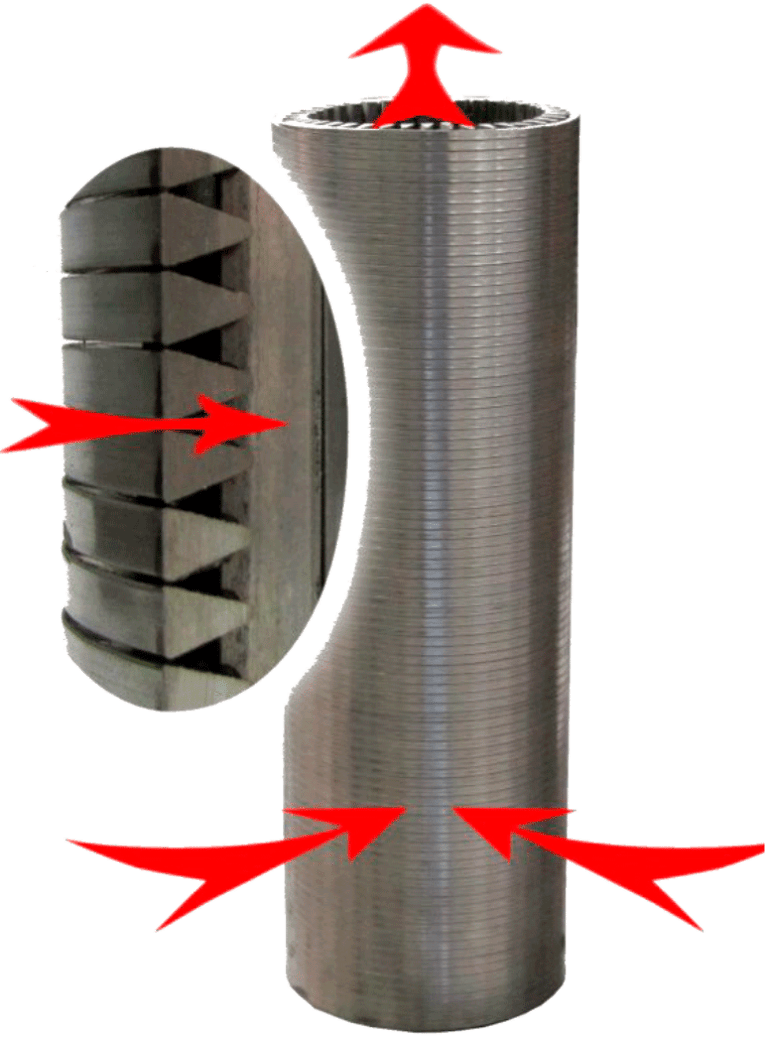

Конструкция фильтра «Johnson» представляет собой намотанный по спирали «V» образный рабочий профиль на опорные стержни и приваренный к ним, образующий бесконечную щель по всей длине фильтра.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
КАРКАСНОГО СКВАЖИННОГО ЩЕЛЕВОГО ФИЛЬТРА ФСЩ-89

Каркасные щелевые скважинные фильтры ФСЩ-89 (типа «Johnson»), устанавливаемые в продуктивном пласте скважины, предназначены для фильтрации добываемого продукта от посторонних включений, предотвращения разрушения призабойной зоны, неустойчивых, слабоцементированных коллекторов подземных и газовых месторождений выноса песка и других механических примесей из нефтяных и газовых скважин.

Применение щелевых скважинных фильтров существенно снижает износ насосно-компрессорного оборудования и трубопроводов.
Преимущественно скважинные щелевые фильтры ФСЩ-89 применяются с шириной щели от 0,1 до 0,25мм в нефтяных, газовых, газоконденсатных и водозаборных скважинах любой конструкции и эксплуатируют в среде минерализованной пластовой воды, нефти, конденсата и других скважинных флюидах.

ОСОБЕННОСТИ КОНСТРУКЦИИ ФИЛЬТРА ЩЕЛЕВОГО ФСЩ-89

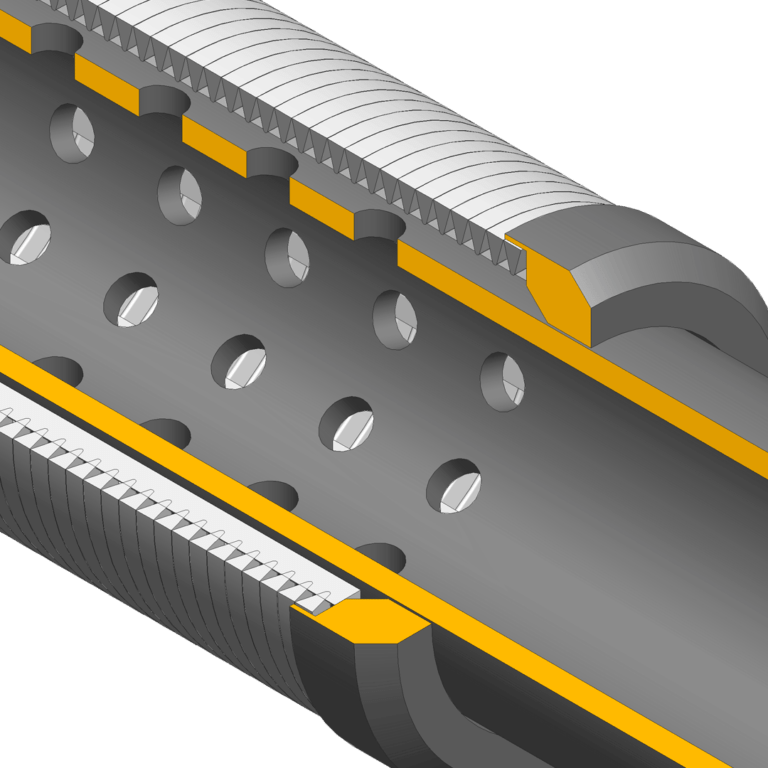

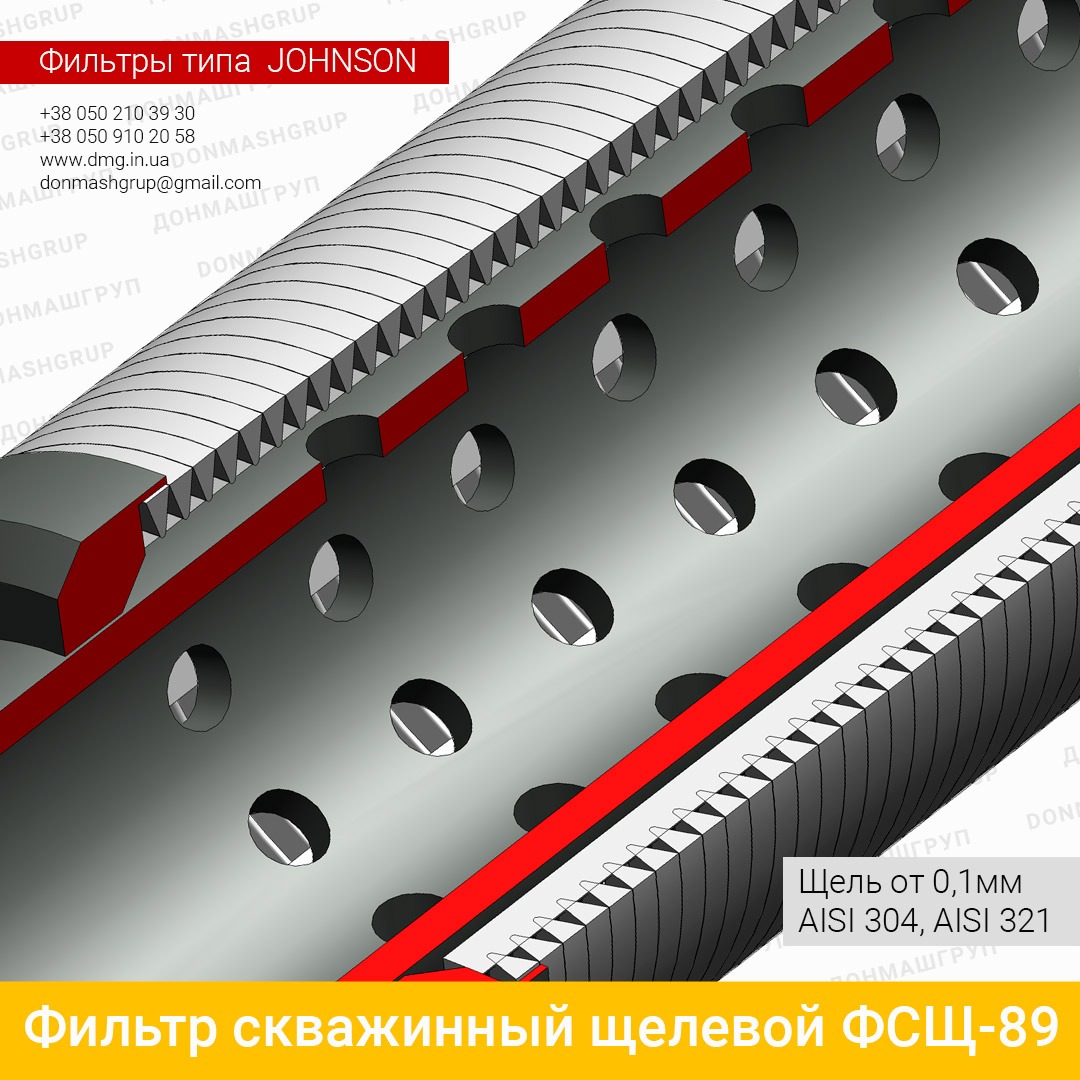

Филирующий элемент представляет собой нержавеющую сварную конструкцию шпальтового сита, состоящую из несущих опорных профилей (ламелей) с обмоткой профилированным, клиновидным профилем (колосником), намотанным по спирали вокруг опорных колосников соединенных методом шовной, контактной сварки, с использованием резистивного нагрева и давления во всех местах контакта.
При изготовлении фильтрующего элемента скважинного щелевого ФСЩ-89 в качестве опорного и рабочего профиля мы используем одинаковый «V»-образный профиль из нержавеющей стали 08Х18Н10Т.
В качестве каркаса для фильтрующего элемента нами применяется труба из нержавеющей стали 08Х18Н10 наружным диаметром Ф89мм, перфорированная на 407 отверстий, диаметром 10мм.

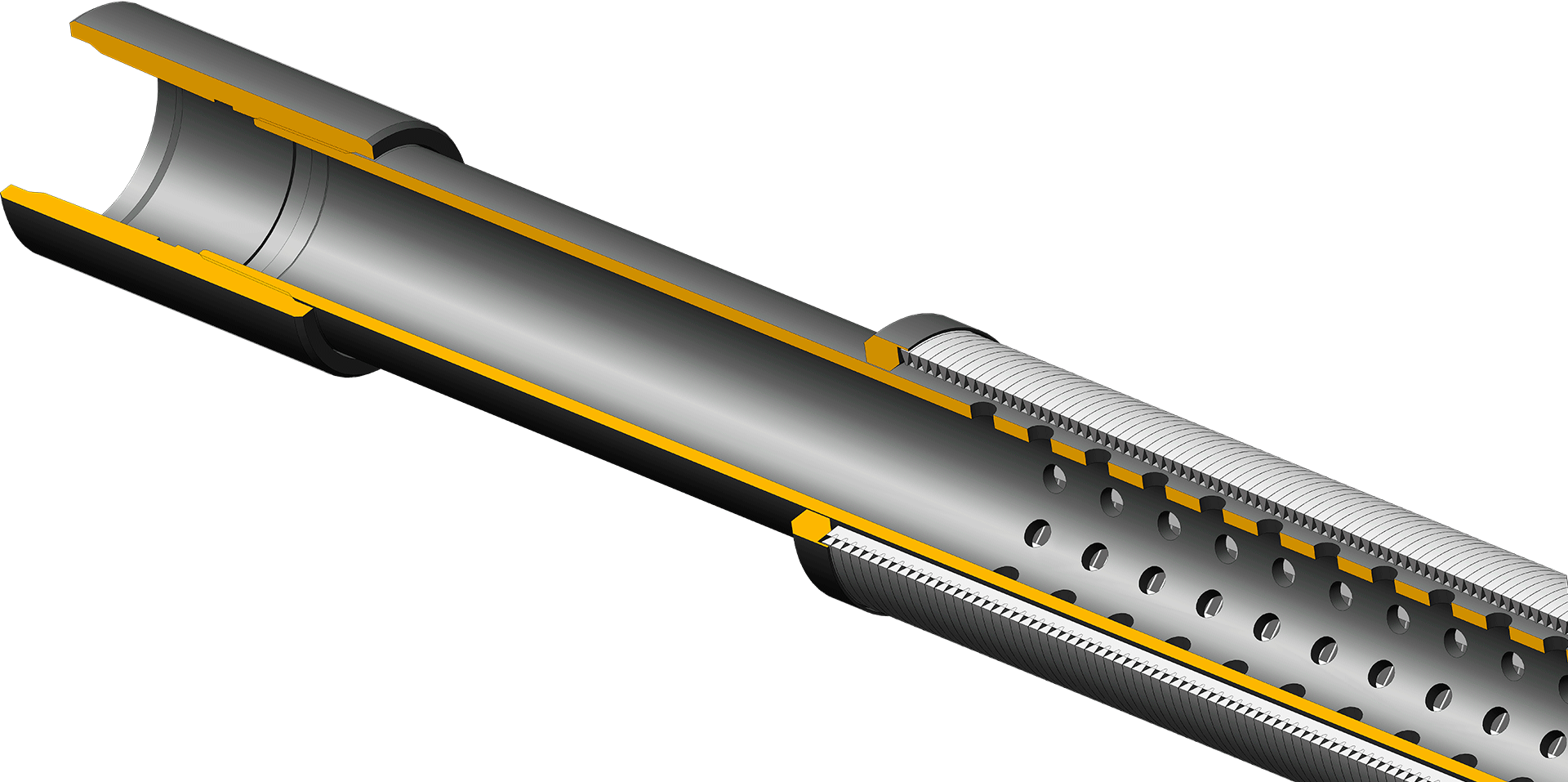

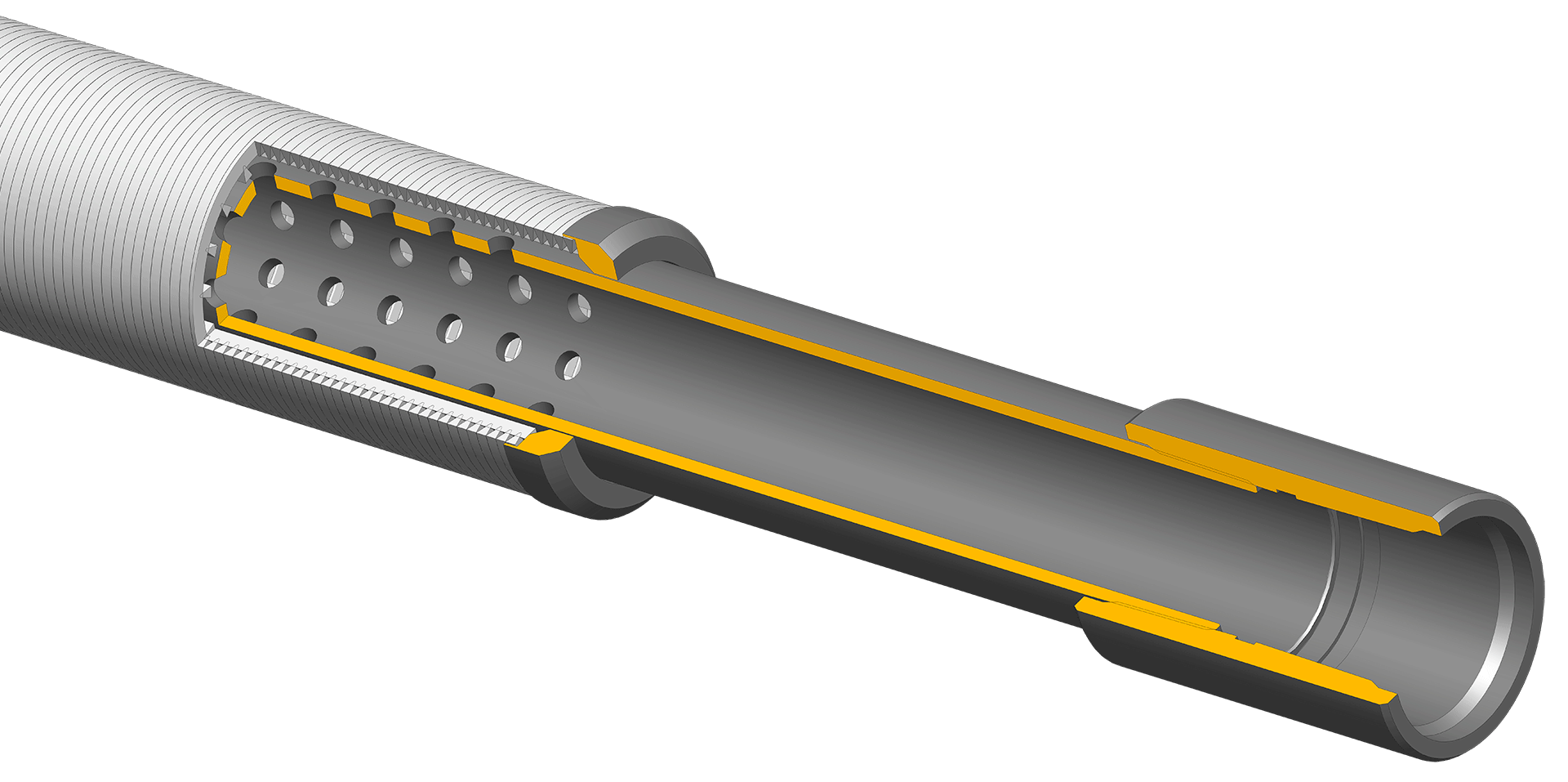

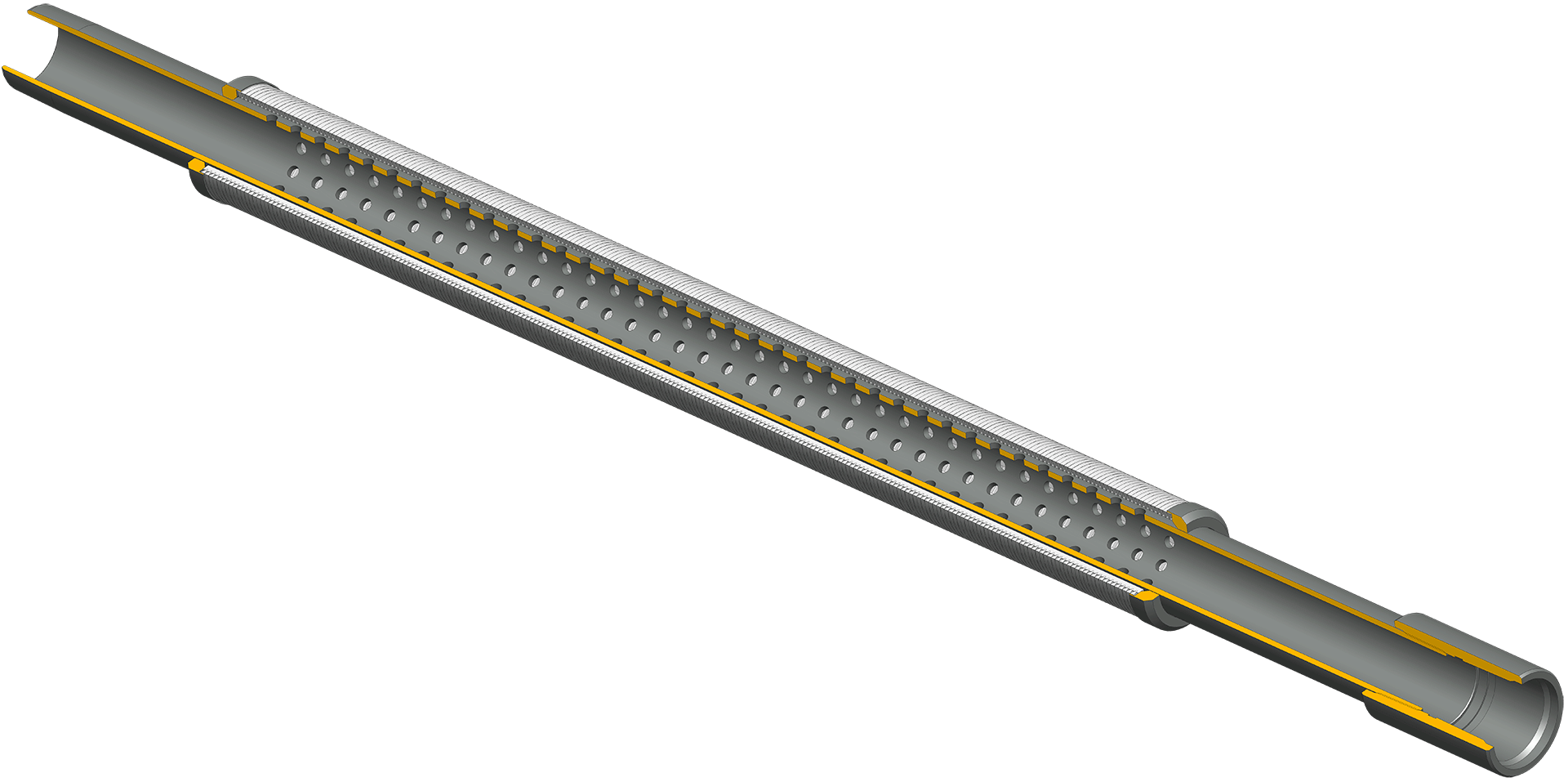

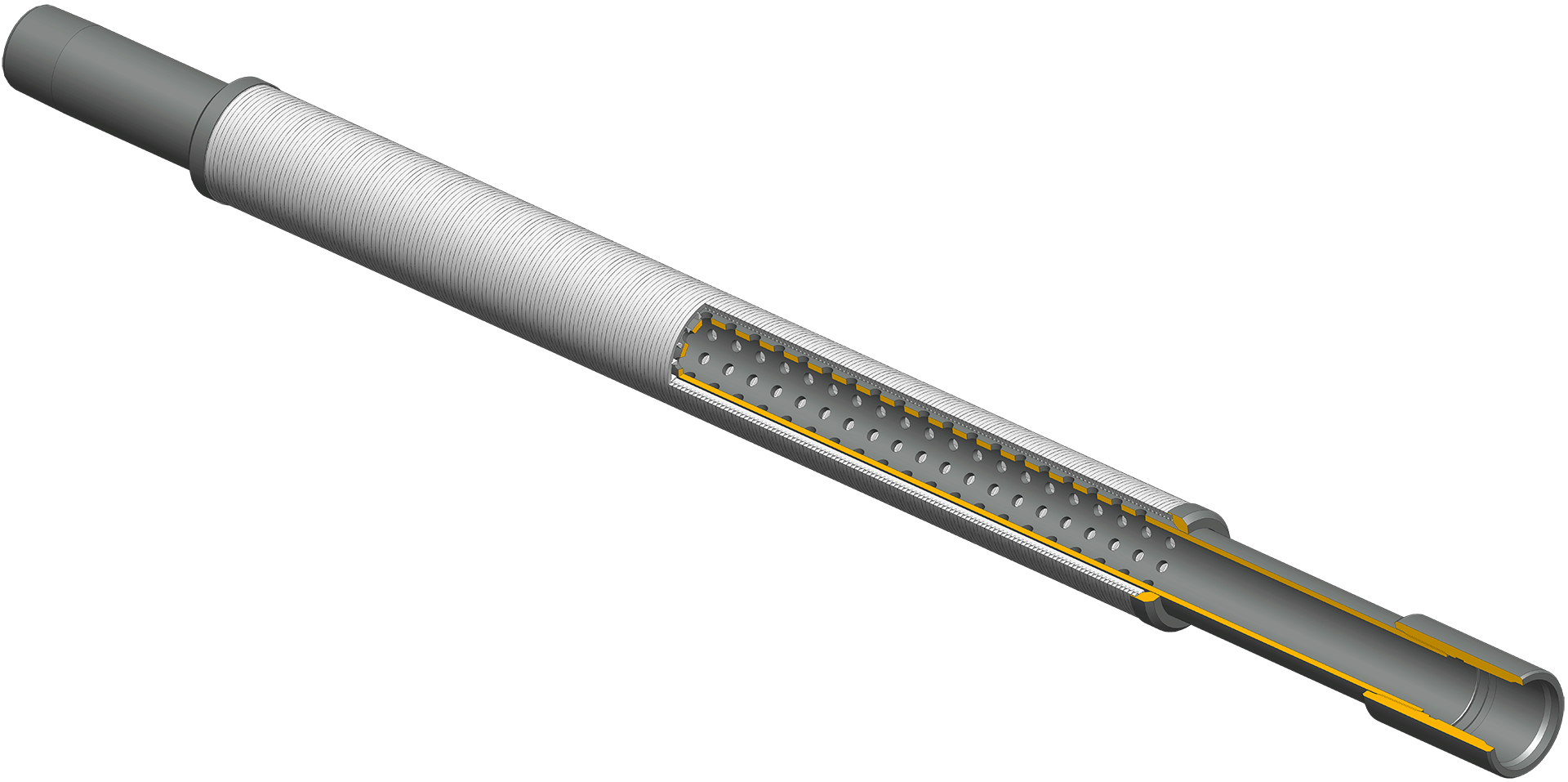

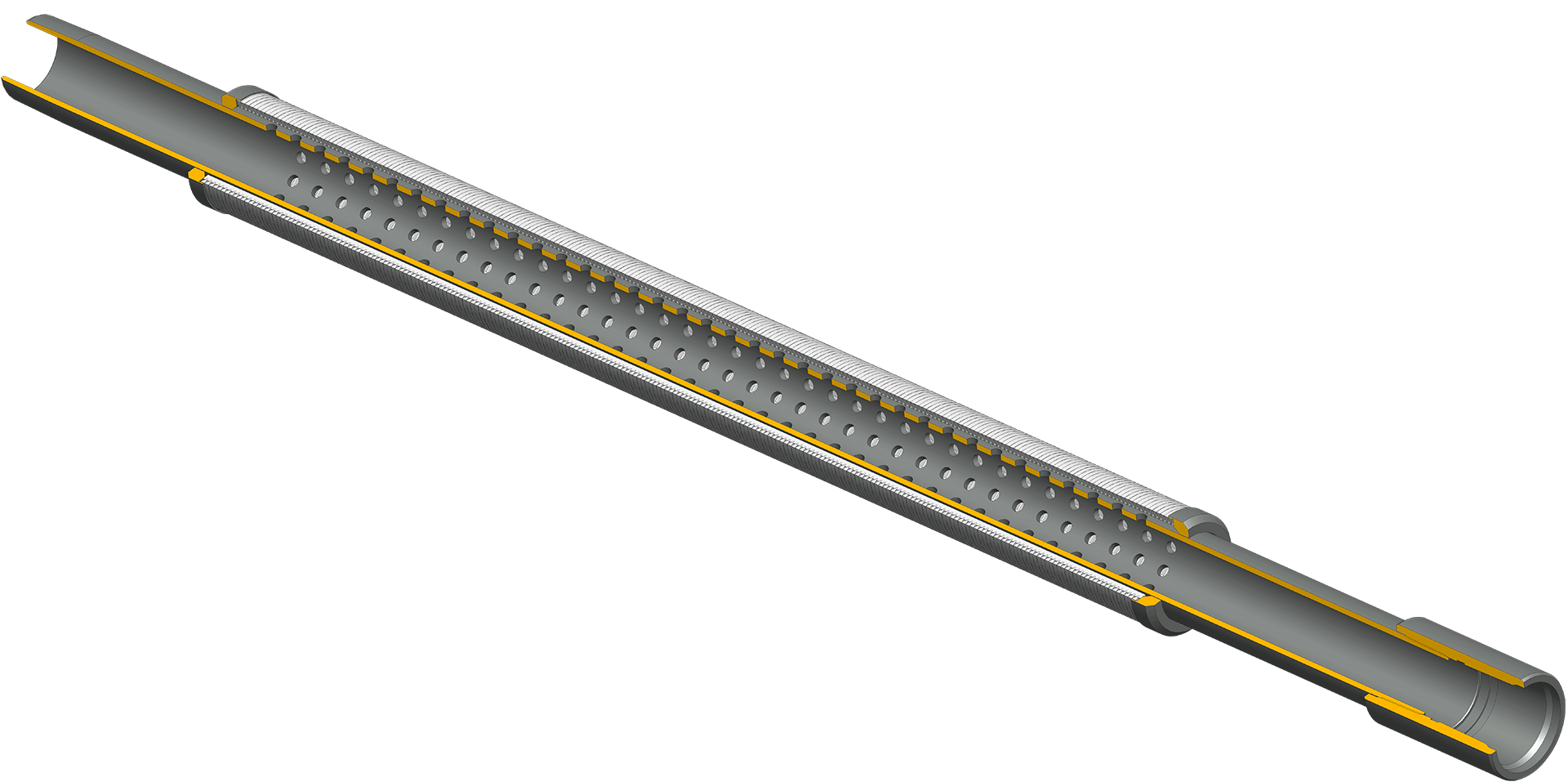

Таким образом филирующий элемент из шпальтового сита и каркас из трубы, образуют многоярусный цилиндр, обладающий большой прочностью и жесткостью, имеющий бесконечную щель по всей длине фильтра, которая идет по спирали вдоль всей его длины.

ХИМЧЕСКИЙ СОСТАВ МАТЕРИАЛОВ
СКВАЖИННОГО ЩЕЛЕВОГО ФИЛЬТРА ФСЩ-89

Для изготовления всех элементов каркасного скважинного щелевого фильтра ФСЩ-89 (фильтрующий элемент, перфорированная труба, чашки и муфта) нашим предприятием применяются нержавеющие стали аустенитного класса AISI 304 (08Х18Н10), AISI 321 (08Х18Н10Т)

AISI	ГОСТ	C max	Mn max	P max	S max	Si max	Cr	Ni	Ti
304	08Х18Н10	0.08	2.0	0.045	0.015	1.0	17.0-19.5	8.0-10.5	—
321	08Х18Н10Т	0.10	2.0	0.045	0.015	1.0	17.0-19.0	9.0-12.0	5xC min 0.5 max

Данные марки нержавеющей стали характеризуется высокой коррозионной стойкостью, механической прочностью к ударным и изгибающим нагрузкам, а также могут применяться в горнообогатительной, нефтеперерабатывающей, химической и пищевой промышленности.

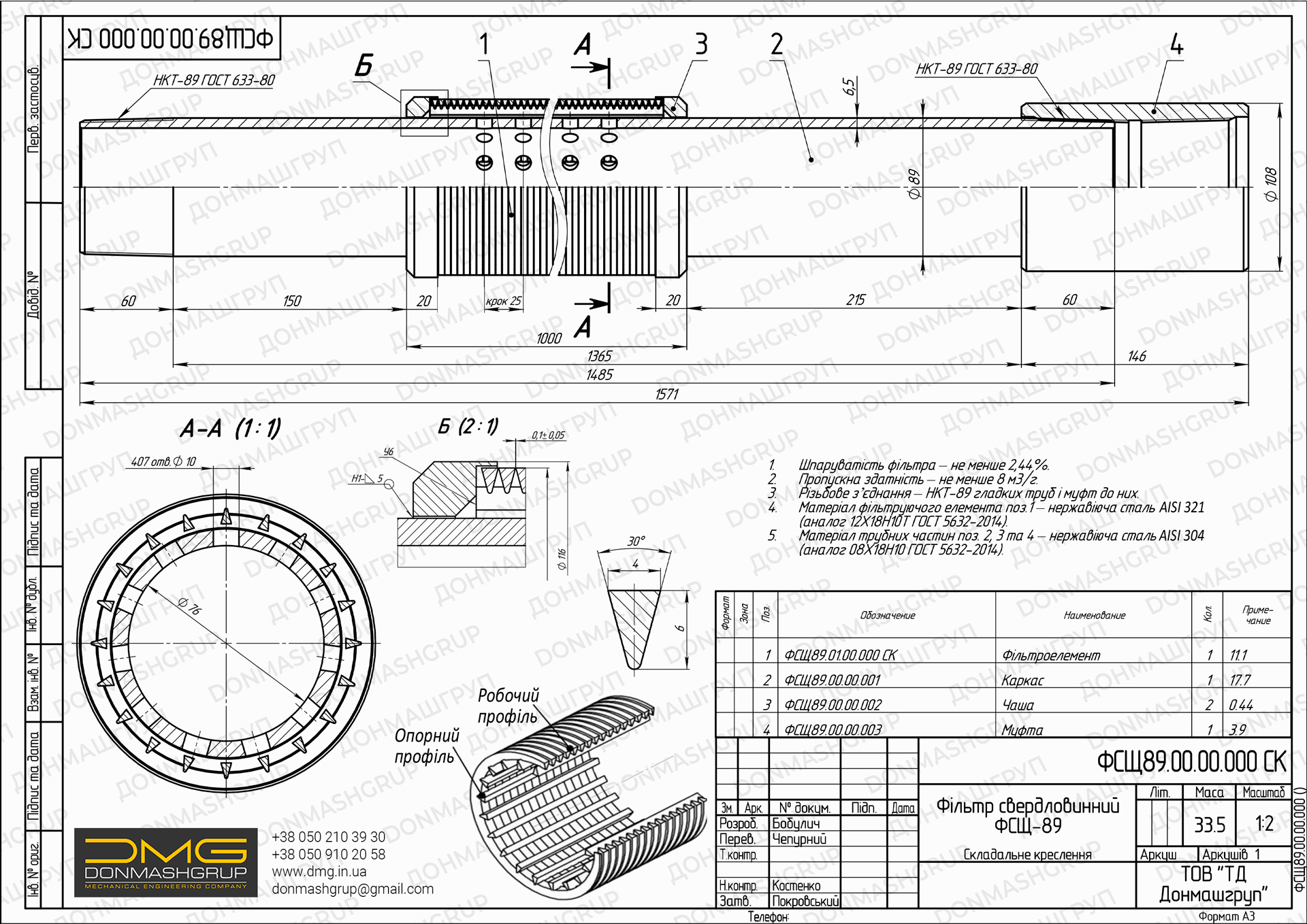

ЧЕРТЕЖ ФИЛЬТРА СКВАЖИННОГО ЩЕЛЕВОГО ФСЩ-89

ПРЕИМУЩЕСТВА ЩЕЛЕВЫХ СКВАЖИННЫХ ФИЛЬТРОВ ФСЩ-73

Скважинные щелевые фильтры типа «Johnson», изготовленные из нержавеющего «V» образного профиля, к семейству которых относятся скважинные щелевые фильтры ФСЩ-83, имеют ряд неоспоримых преимуществ по сравнению с другими типами скважинных фильтров:

Коррозийная стойкость – фильтр изготовлен из нержавеющей стали аустенитного класса.
Износостойкость абразивному износу — профиль сохраняет размер щели на протяжении длительного периода безаварийной эксплуатации скважины.
Уменьшенный риск механической кальматации щели — «V»-образный профиля дает только две точки контакта с песчинками.
Жесткость конструкции фильтра — надежность эксплуатации, а также снижение рисков повреждения фильтра при спуске в скважину.
Существенно большой срок эксплуатации по сравнению с сетчатыми фильтрами.
Возможность регенерации фильтра обратной промывкой без извлечения и разбора. Конструкция фильтра облегчает очистку в процессе старения скважины.
Увеличенная проницаемость пласта. За счет большей площади фильтрации обеспечивается большая пропускная способность.
Сохранение структуры пласта, предотвращение обвалов и размывания — создается крепкий скелет пласта.
Снижение износа насосно-компрессорного оборудования и трубопроводов.
Универсальность – возможность эксплуатации фильтра в нефтяных, газовых, газоконденсатных и водозаборных скважинах любой конструкции.
