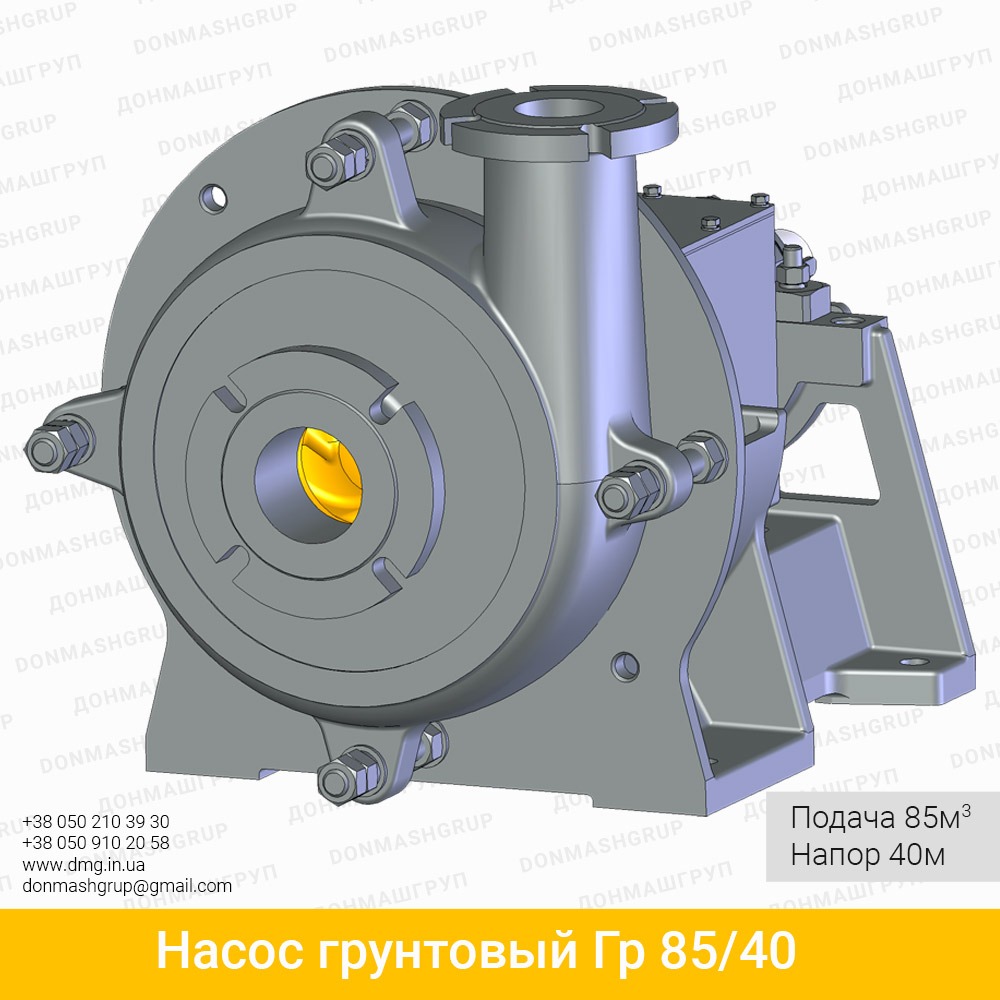

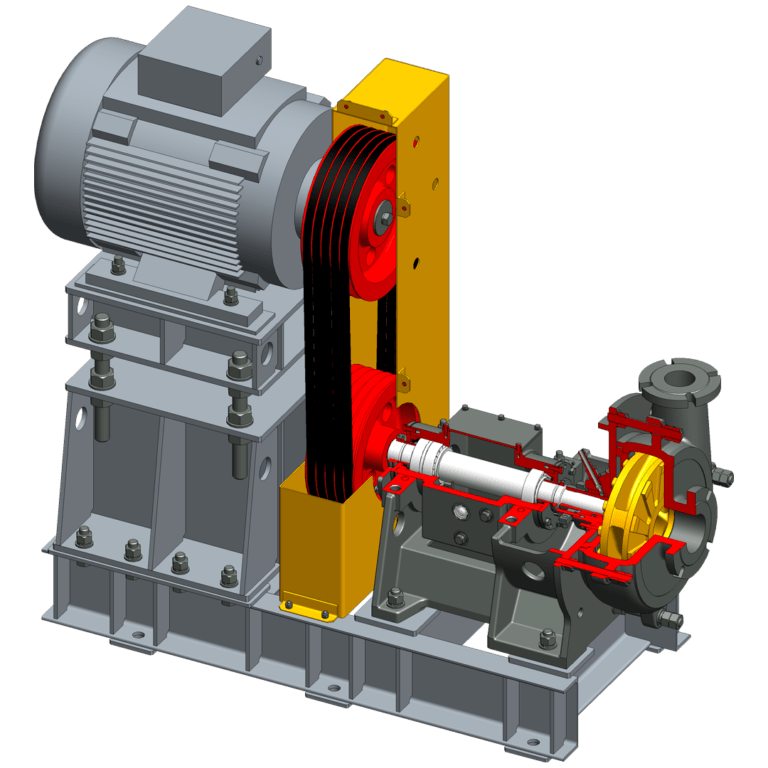

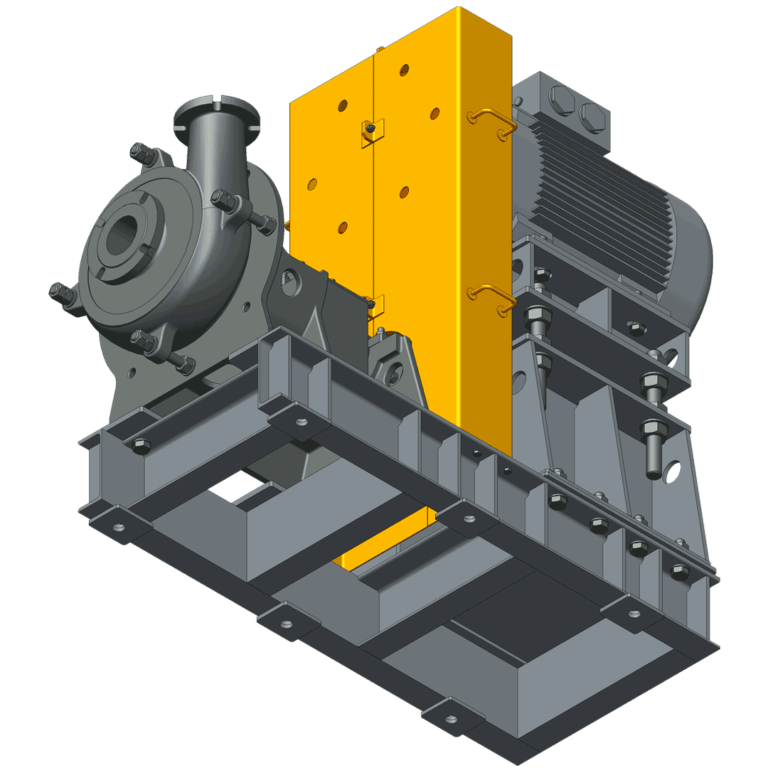

3D изображение грунтового насоса Гр-85-40 - полный аналог ГрАТ 85/40

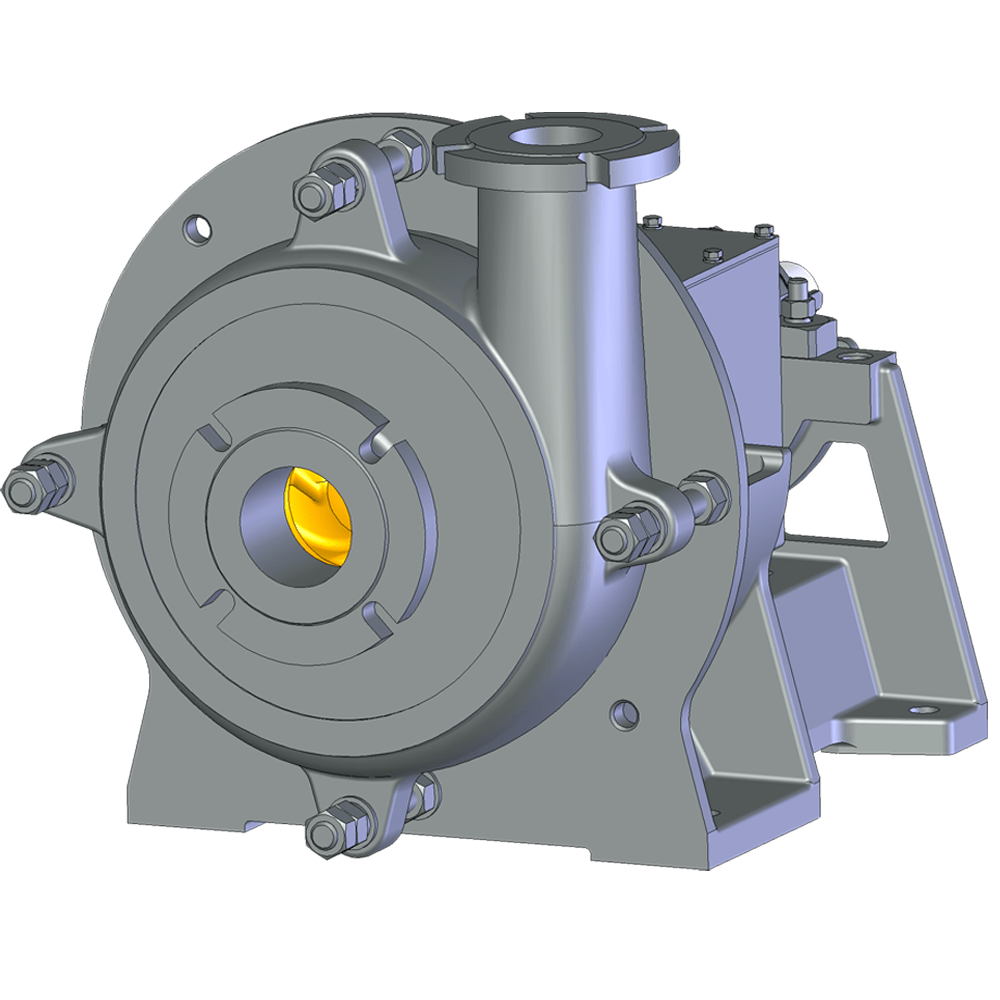

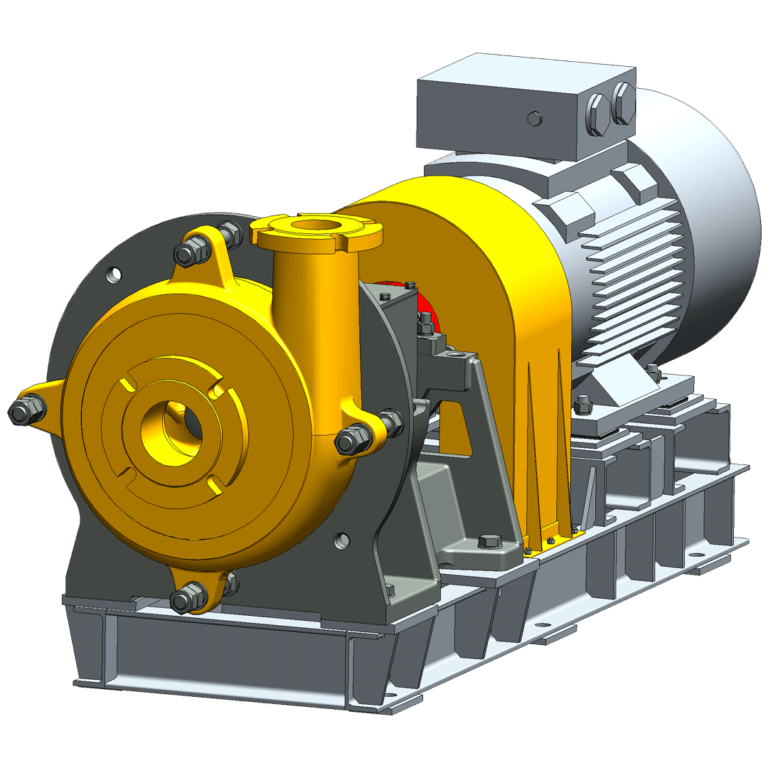

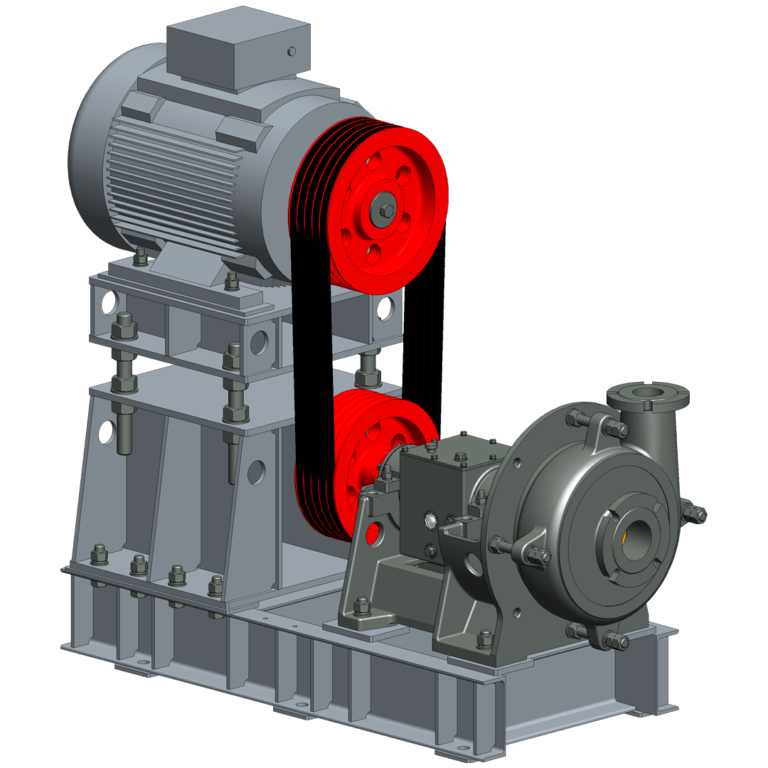

Изображение-1 (3D модель) грунтового насоса Гр-85/40 производства ДОНМАШГРУПП

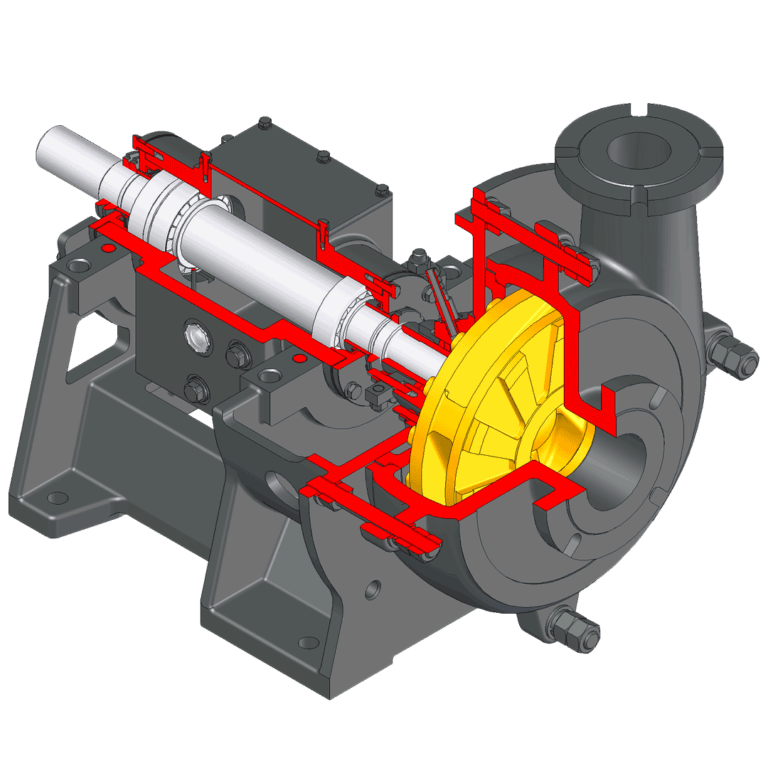

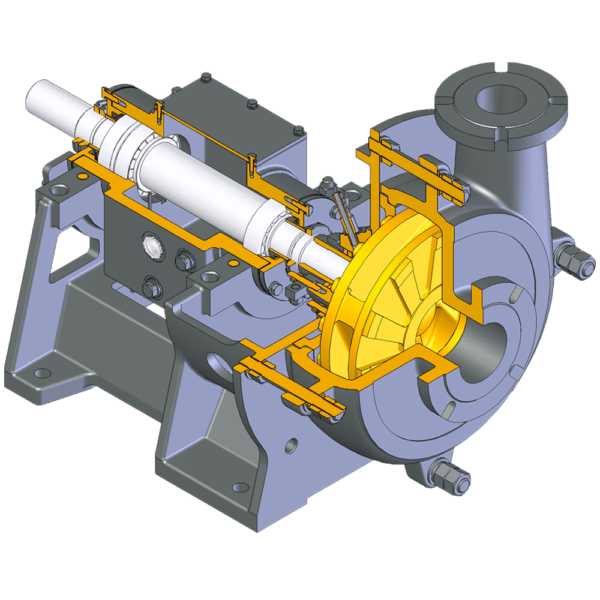

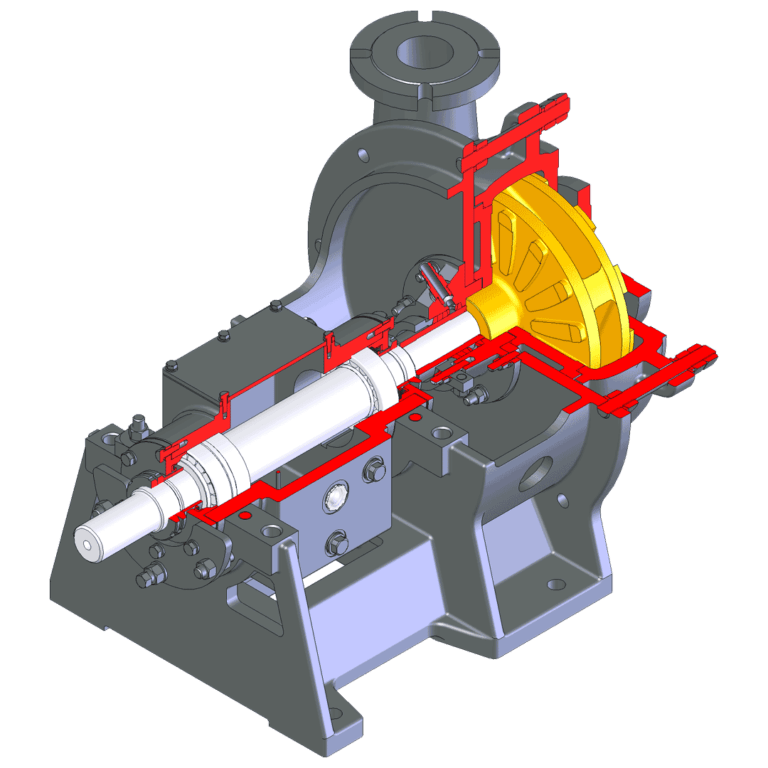

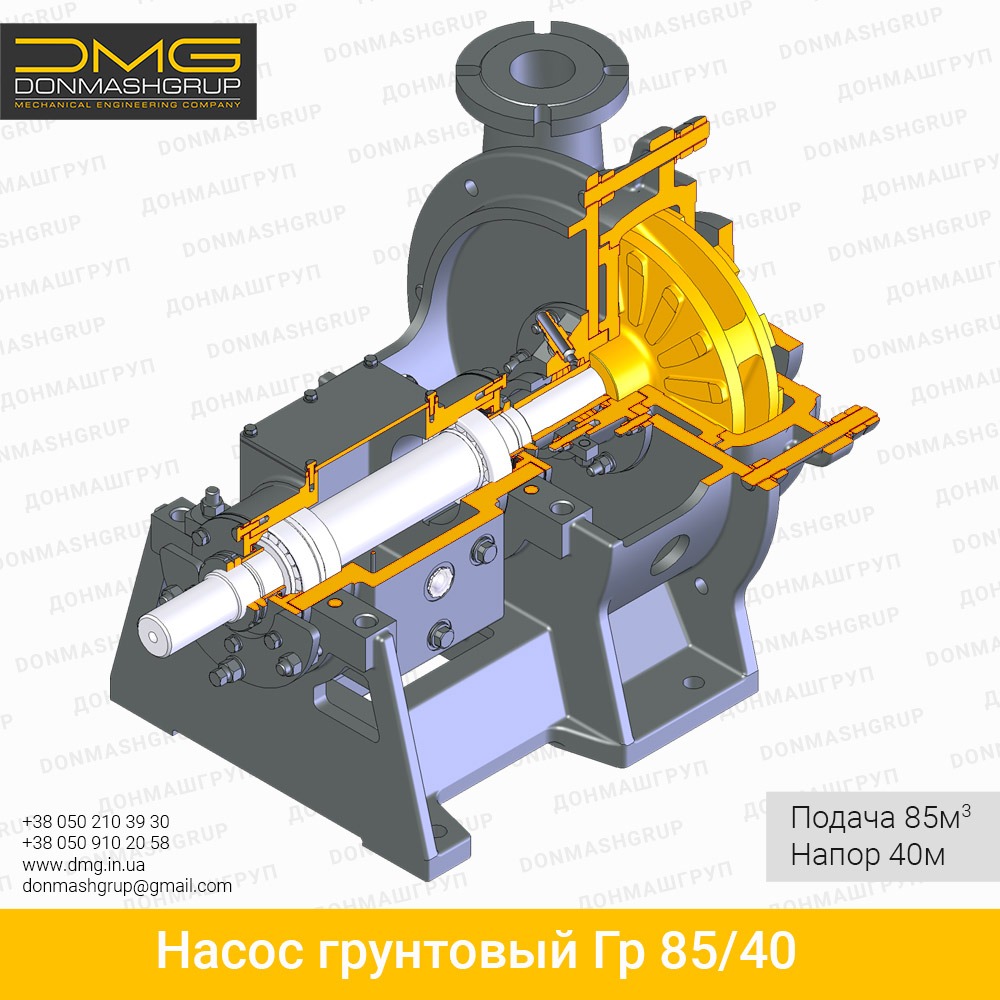

Изображение-11 (3D модель в разрезе) горизонтального, грунтового насоса Гр-85/40 производства ДОНМАШГРУПП

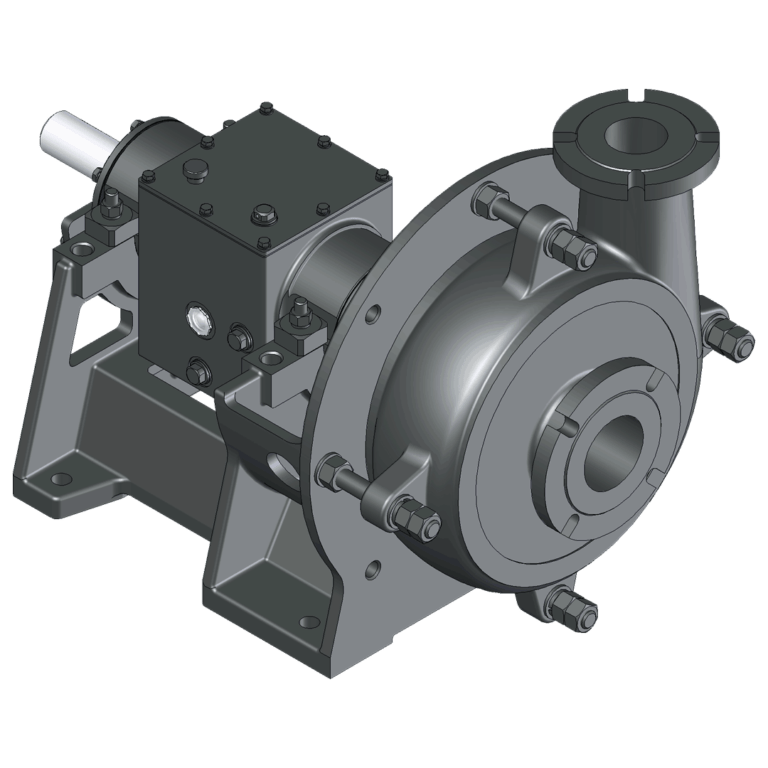

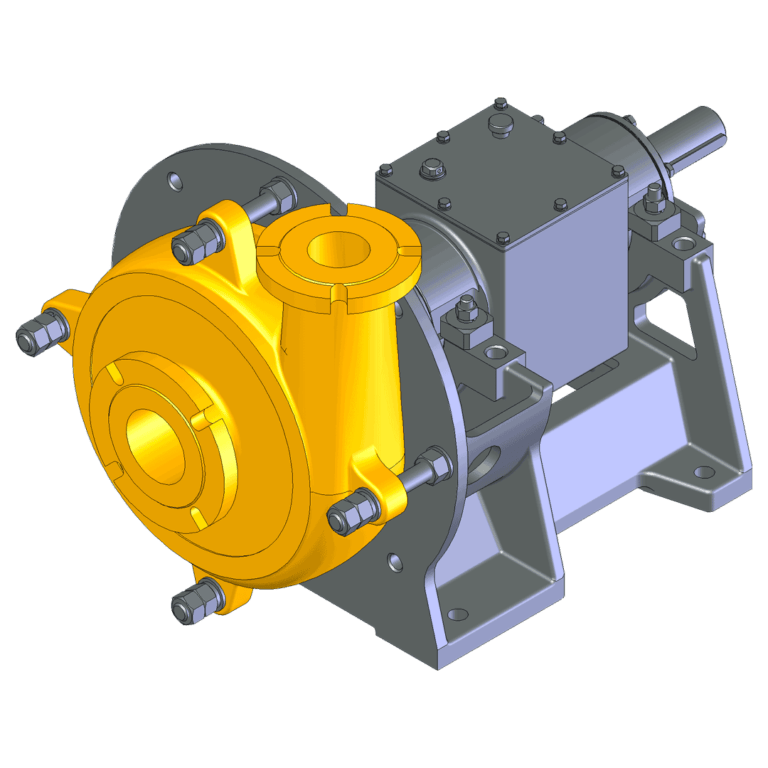

Изображение-7 (3D модель) горизонтального, центробежного грунтового насоса Гр-85/40 производства ДОНМАШГРУПП

Грунтовый насос Гр-85/40

• производительность — 85м3/ч
• напор — 40м
• электродвигатель — 37кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы грунтовые, Насосы с подачей до 300м³/ч

ГРУНТОВЫЙ НАСОС ГР-85/40

Насос разработан инженерами ДОНМАШГРУПП для тяжелых условий эксплуатации по спецзаказу ПАО «ЗАПОРОЖСТАЛЬ»
По своим рабочим параметрам насос Гр 85/40 является полной, улучшенной альтернативой грунтовому насосу ГрАТ 85/40

Назначение грунтового насоса Гр-85/40

По своим рабочим параметрам грунтовый насос грунтовый Гр 85/40 является полным аналогом насоса ГРАТ 85/40 и предназначен для гидротранспортировки абразивных гидросмесей и технической воды с водородным показателем рН 6…12, плотностью до 1600 кг/м3, температурой 5…70°С, объемной концентрацией твердых включений до 30% микротвердостью 11000 МПа и размером твердых частиц до 6 мм.

Область применения: горно-обогатительные и горно-металлургические предприятия, теплоэлектростанции, предприятия по производству цемента, алмазодобывающие и золотодобывающие предприятия, технологические линии дробления, обогащение полезных ископаемых.

Проточная часть и особенности конструкции грунтового насоса Гр-85/40

Проточная часть (рабочее колесо, бронедиск, корпус спиральный) грунтового насоса Гр 85/40 по согласованию с заказчиком изготавливается из особо устойчивых к абразивному износу высокохромистых чугунов: ИЧХ28Н2, ИЧХ12Г3М, ИЧХ22, ИЧХ16, ИЧ190Х30Г, ИЧ300Х18Г3.

Коробка подшипников насоса спроектирована высоконадежной и с большим ресурсом эксплуатации, имеет легко разборную конструкцию без особых требований к регулировке и имеет жидкую систему смазки маслом.

Кроме насоса в сборе или комплектующих проточной части, у нас вы можете купить любые запасные части для грунтового насоса Гр 85/40 по цене завода изготовителя.

Технические характеристики насоса Гр-85/40

Подача (при 1500об/мин), м3/ч	85
Напор (при 1500об/мин), м	40
КПД, не менее, %	57
Диаметр всасывающего патрубка, мм	100
Диаметр нагнетающего патрубка, мм	76
Мощность электродвигателя (с гидросмесью до 1500 кг/м3), не менее кВт	37
Мощность электродвигателя (с гидросмесью более 1500 кг/м3), не менее кВт	45
Номинальное число оборотов электродвигателя, об/мин	1500
Максимально возможные обороты для увеличения производительности, об/мин	2200

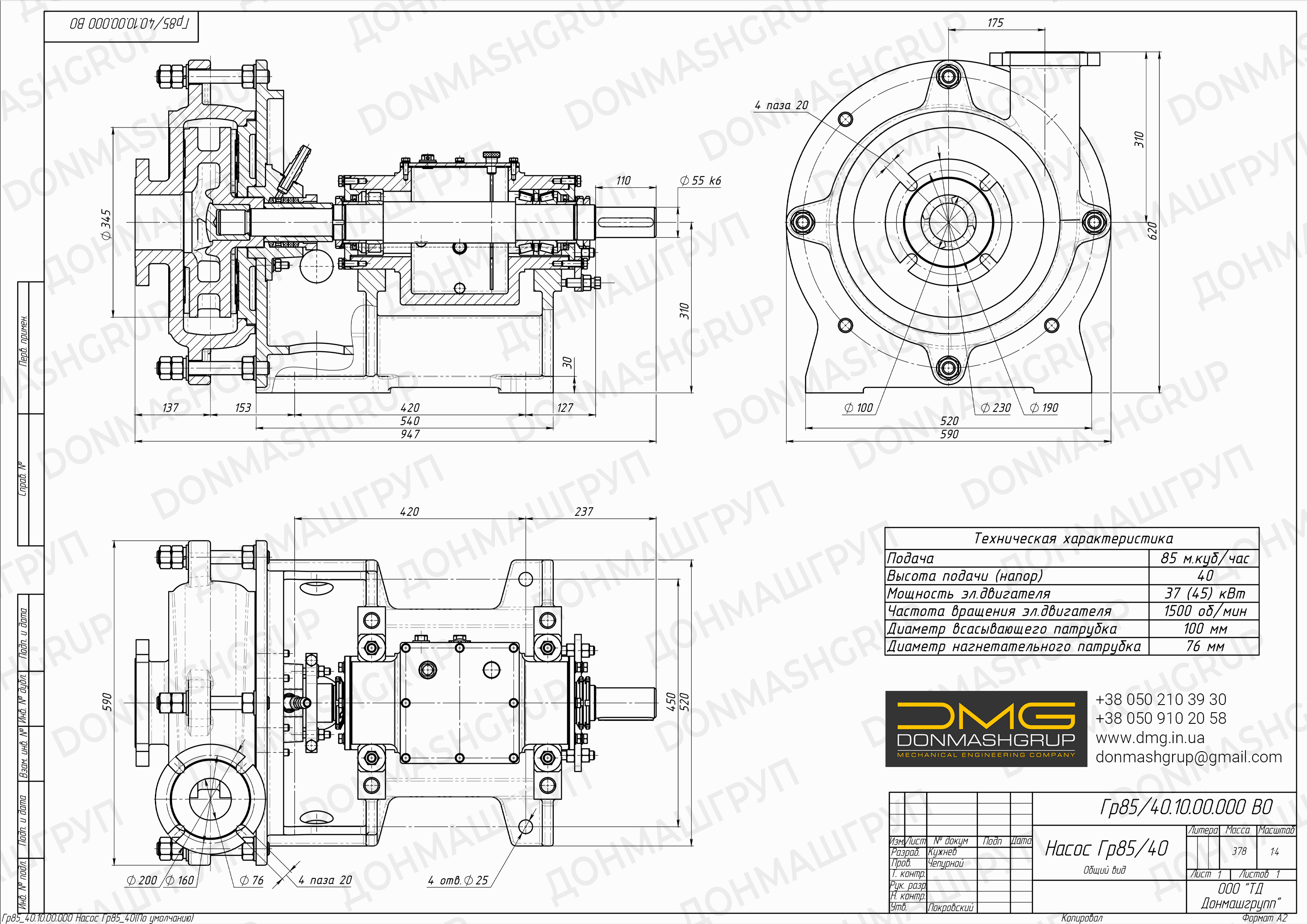

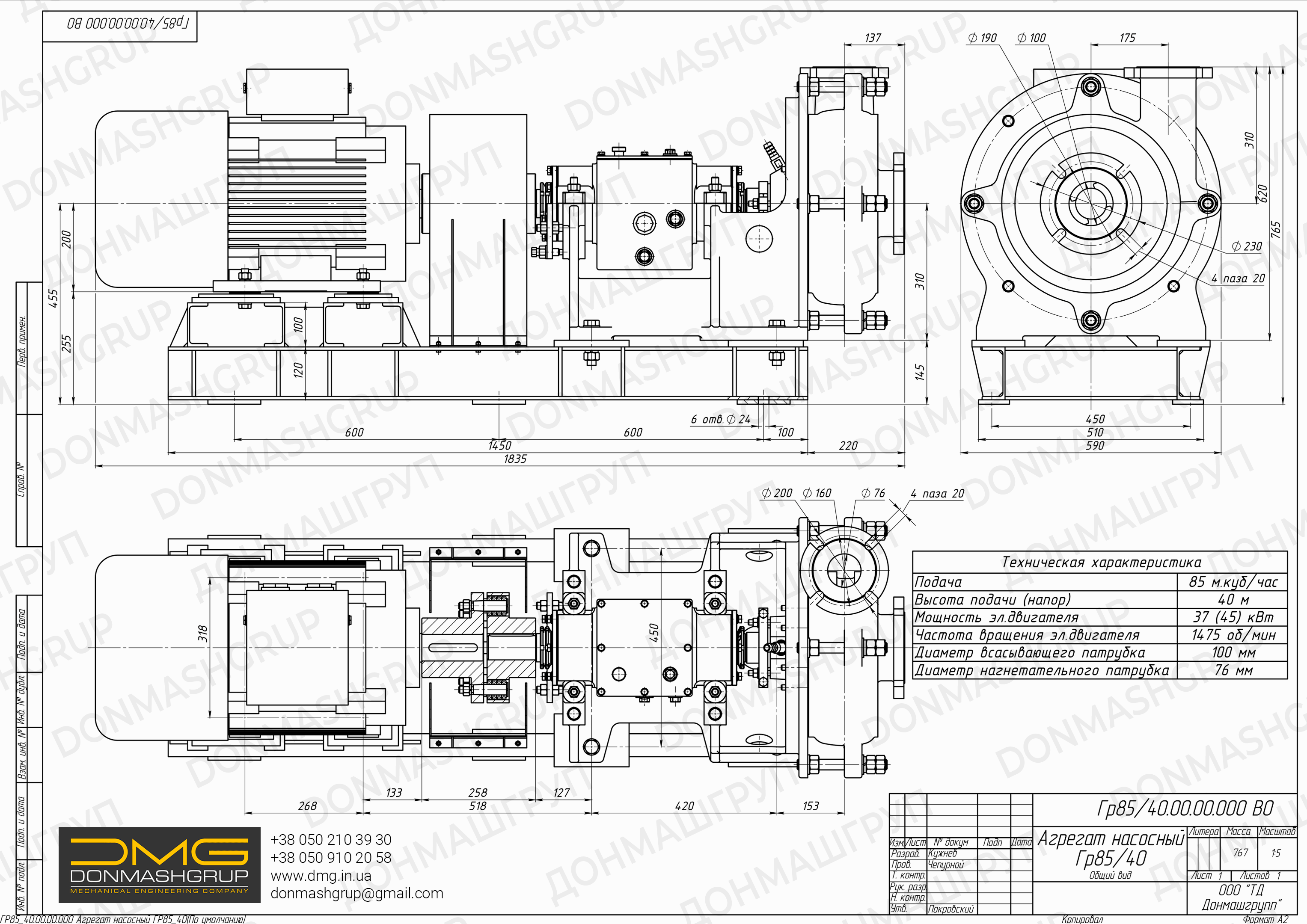

Габаритные насоса без электродвигателя, мм (д-в-ш)	947-620-590

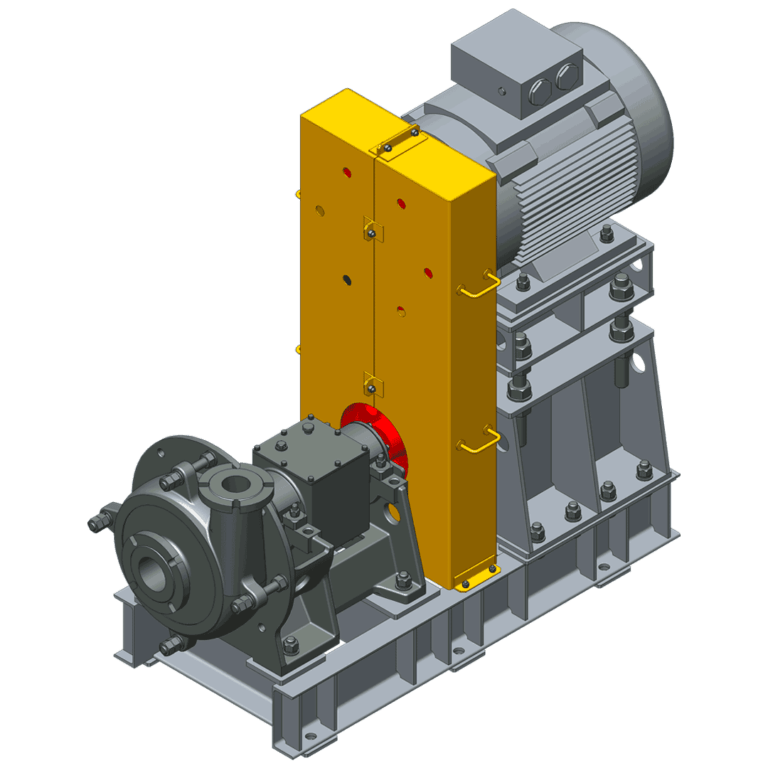

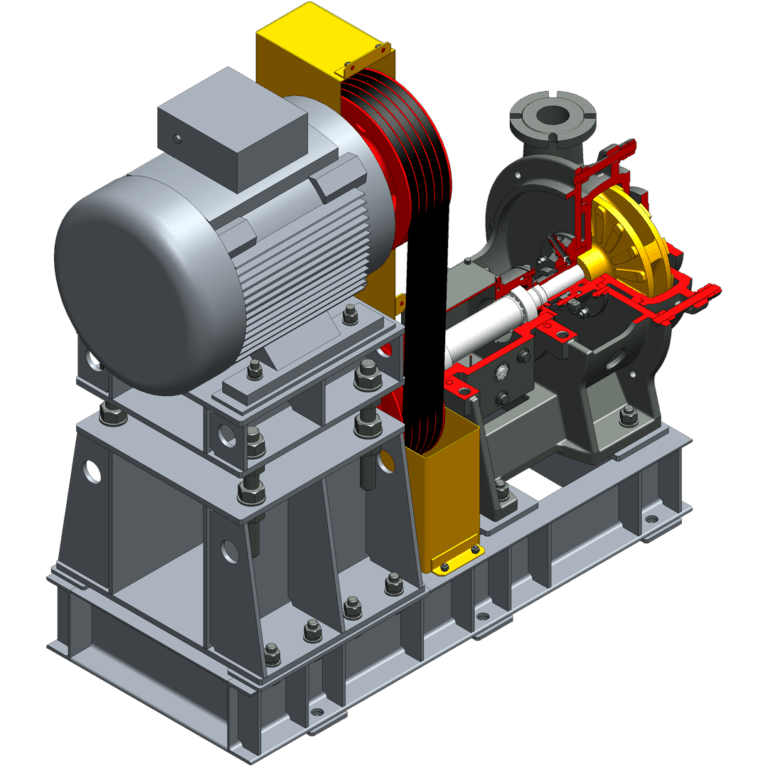

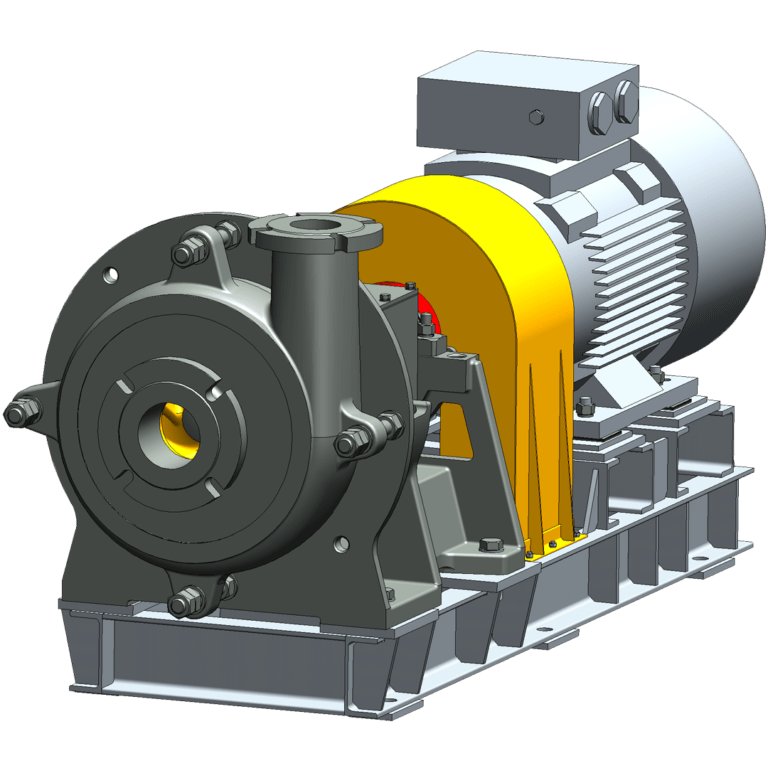

Габаритные размеры в сборе с электродвигателем 37кВт, мм (д-в-ш)	1835-765-590
Масса насоса без электродвигателя, кг	378
Масса в сборе с рамой и электродвигателем 37кВт, кг	767

ПреимуществА грунтовых насосов Гр-85/40 производства ДОНМАШГРУПП

Особая устойчивость к абразивному износу

Вся проточная часть насоса Гр-85/40 изготавливается из особо устойчивых к абразивному износу высокохромистых чугунов типа ИЧХ28Н2, ИЧХ12Г3М, ИЧХ22, ИЧХ16 и другие.

Жидкая система смазки подшипников

Жидкая система смазки подшипников и большой объем маслинной ванны обеспечивают дополнительное охлаждение и надлежащую смазку подшипников при тяжелых условиях эксплуатации.

Усиленный ротор
и коробка подшипников

В насосе Гр-85/40 применена схема установки и тип подшипников, которые используются в насосах WARMAN
Коробка подшипников насоса спроектирована высоконадежной и с большим ресурсом эксплуатации.

Простота проведения ремонта

Насос Гр-85/40 имеет легко разборную конструкцию без особых требований к регулировке. Соответственно отпадает необходимость в привлечении высококвалифицированного персонала для проведения ремонта
