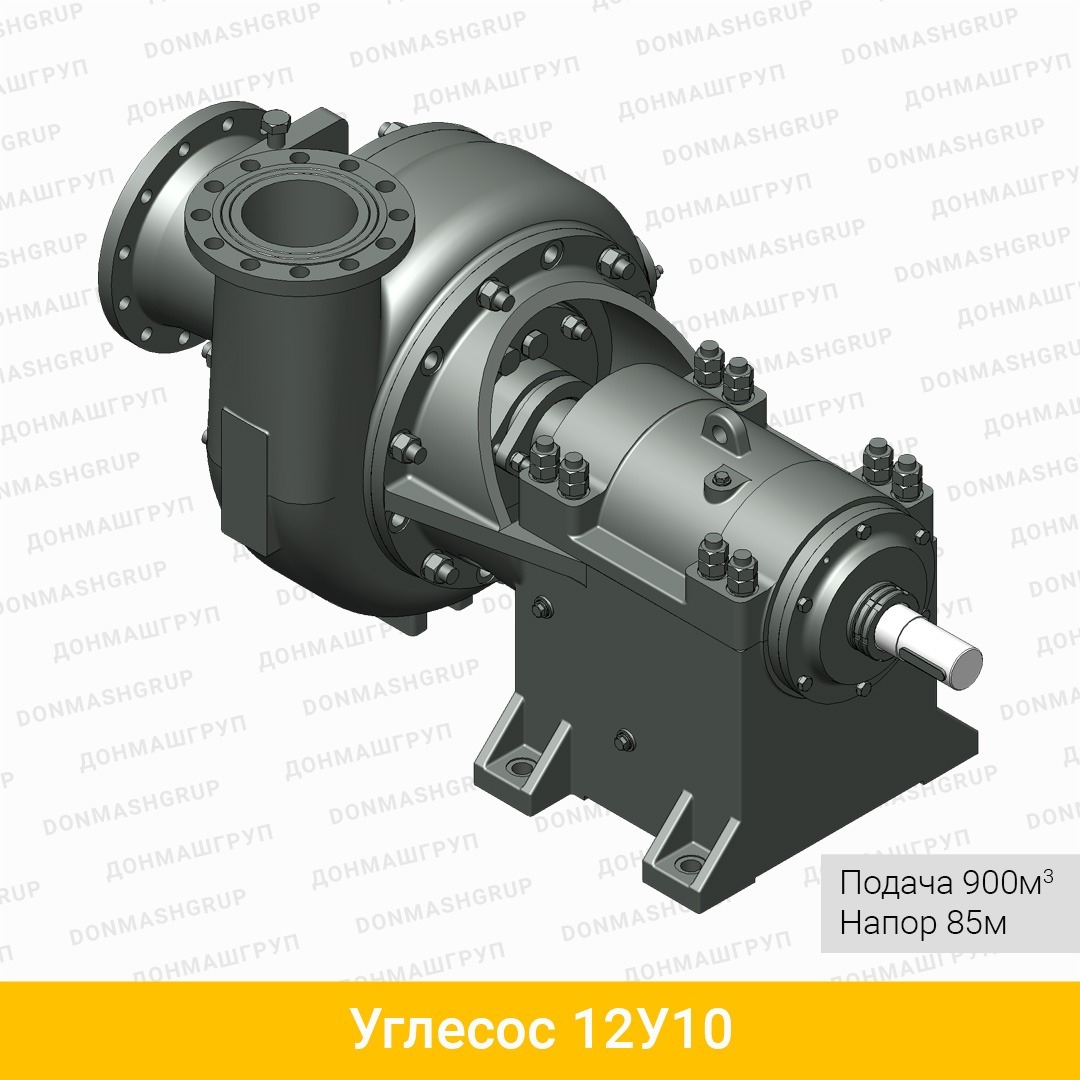

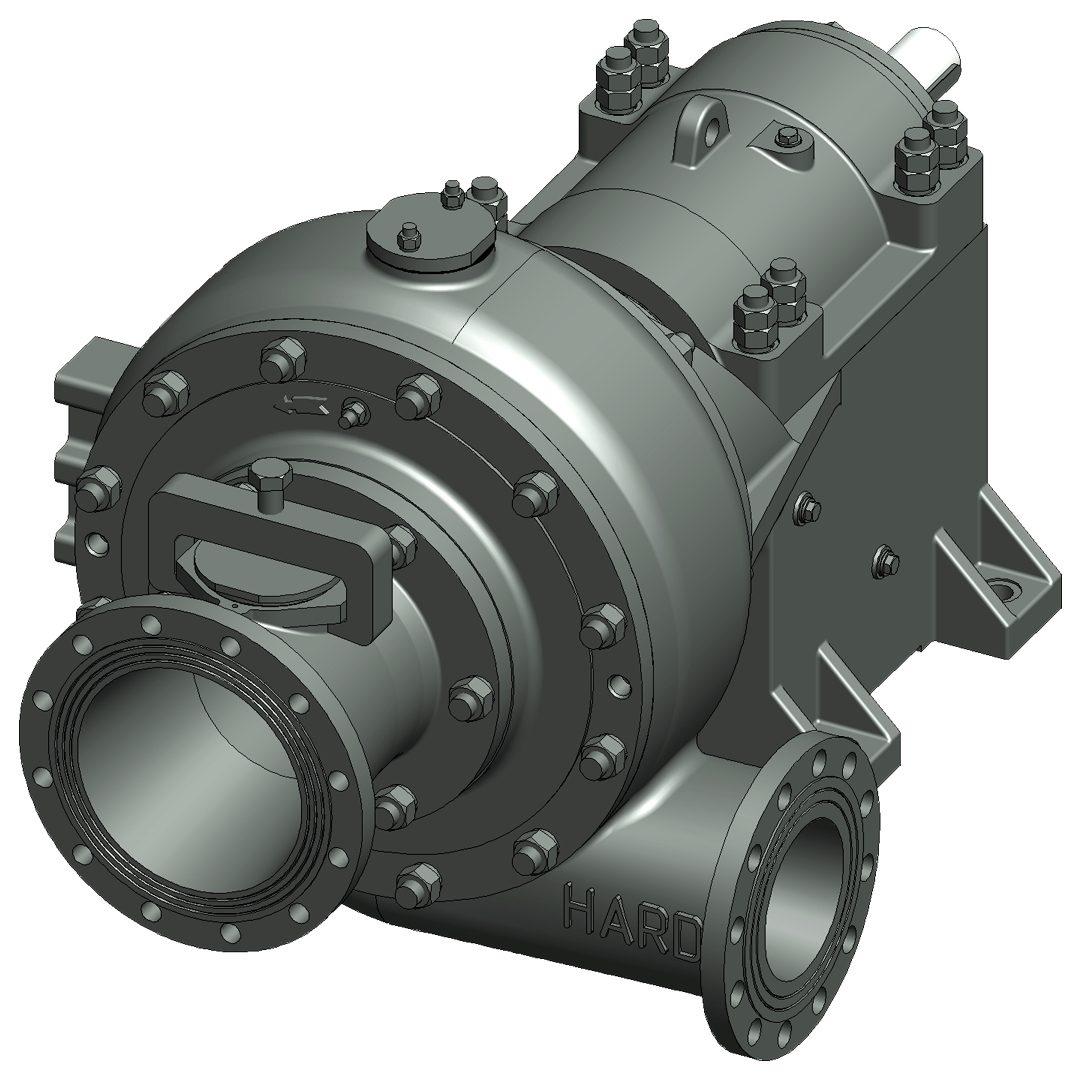

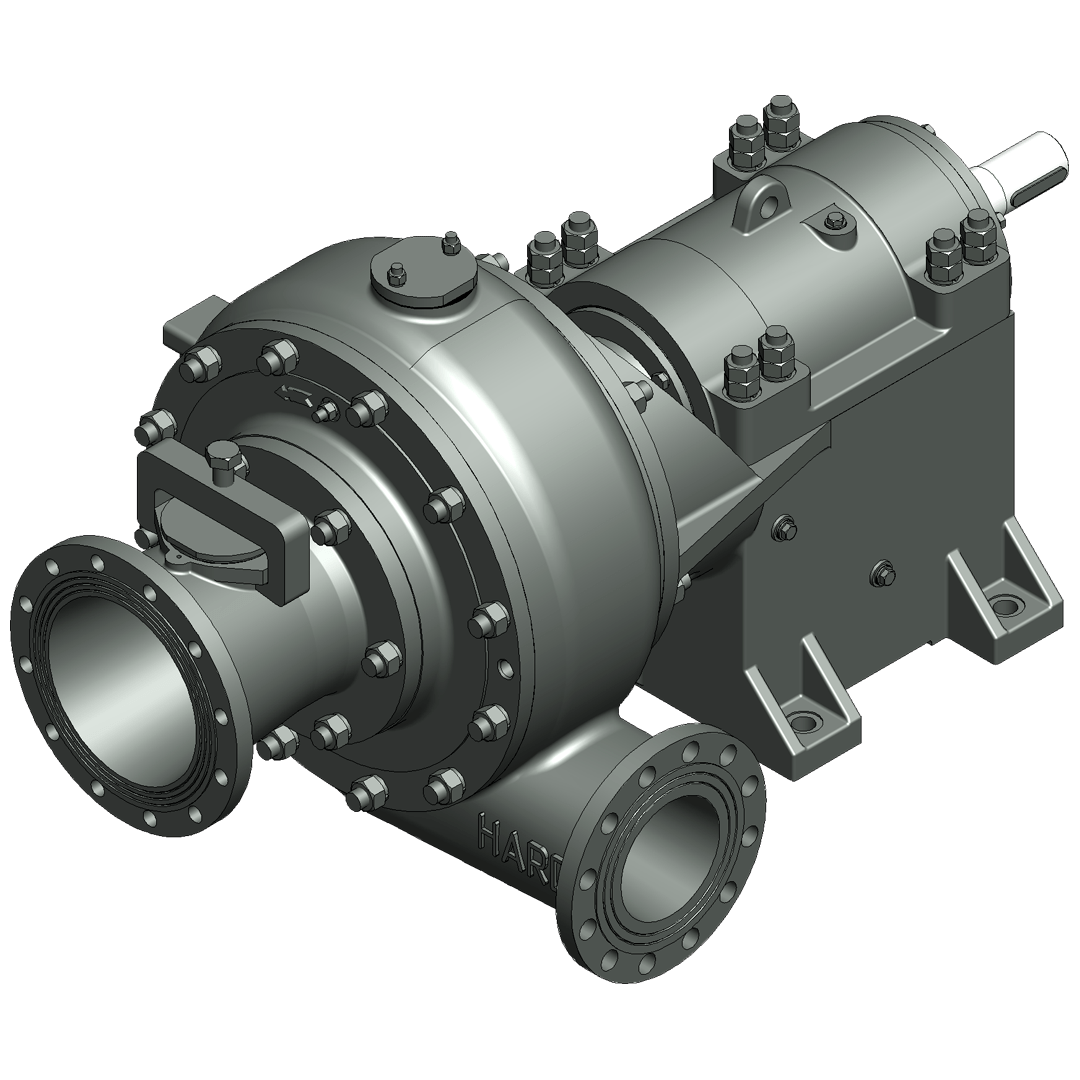

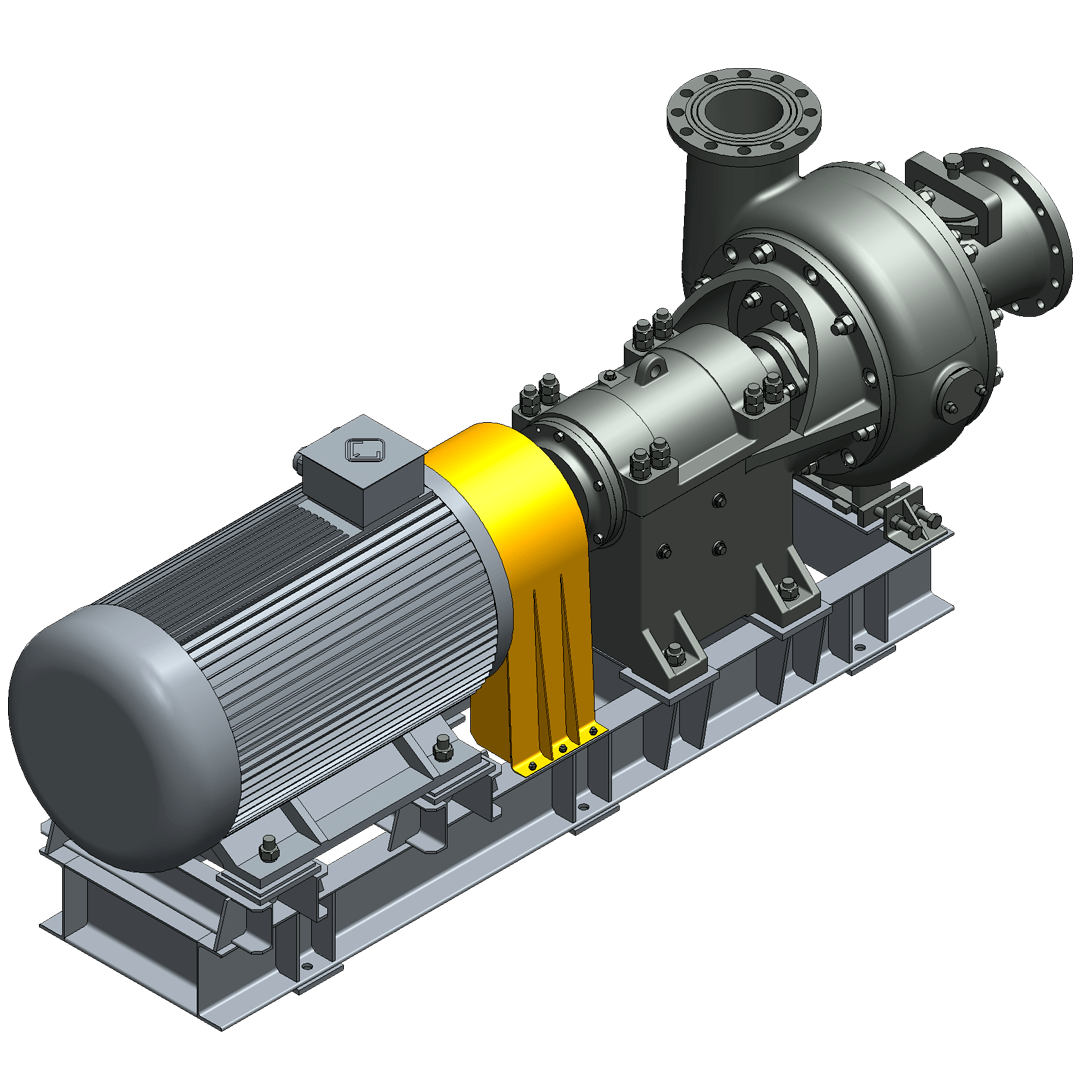

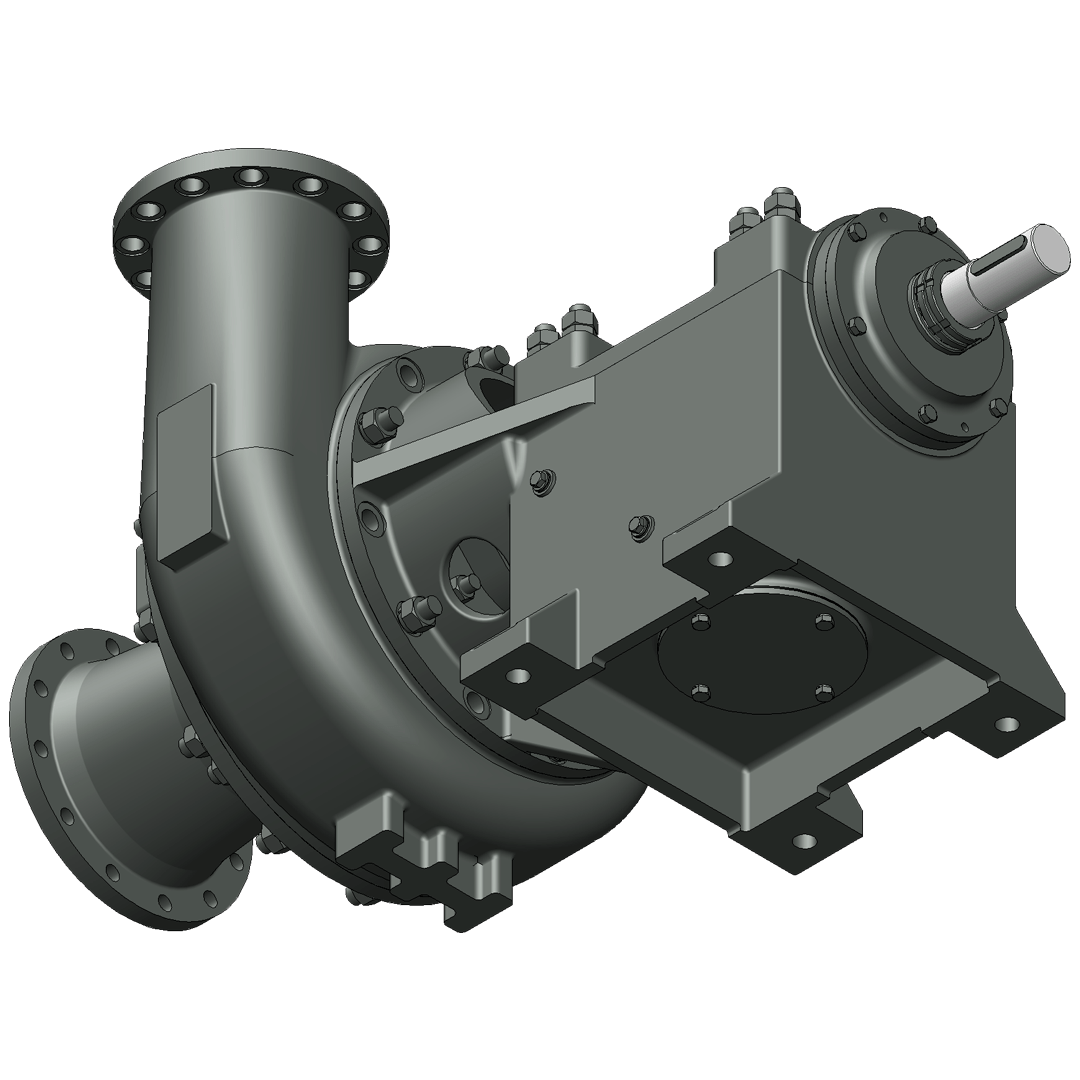

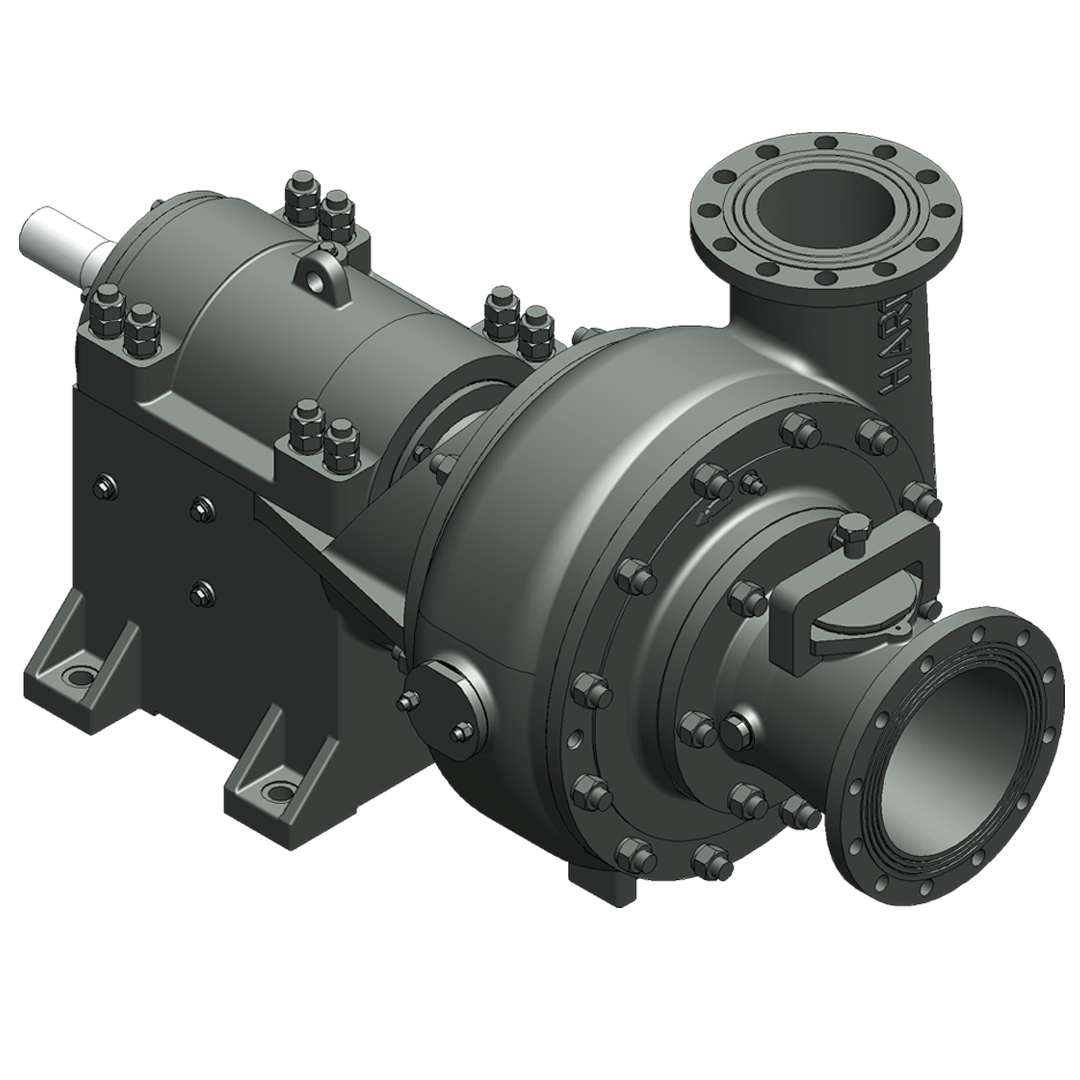

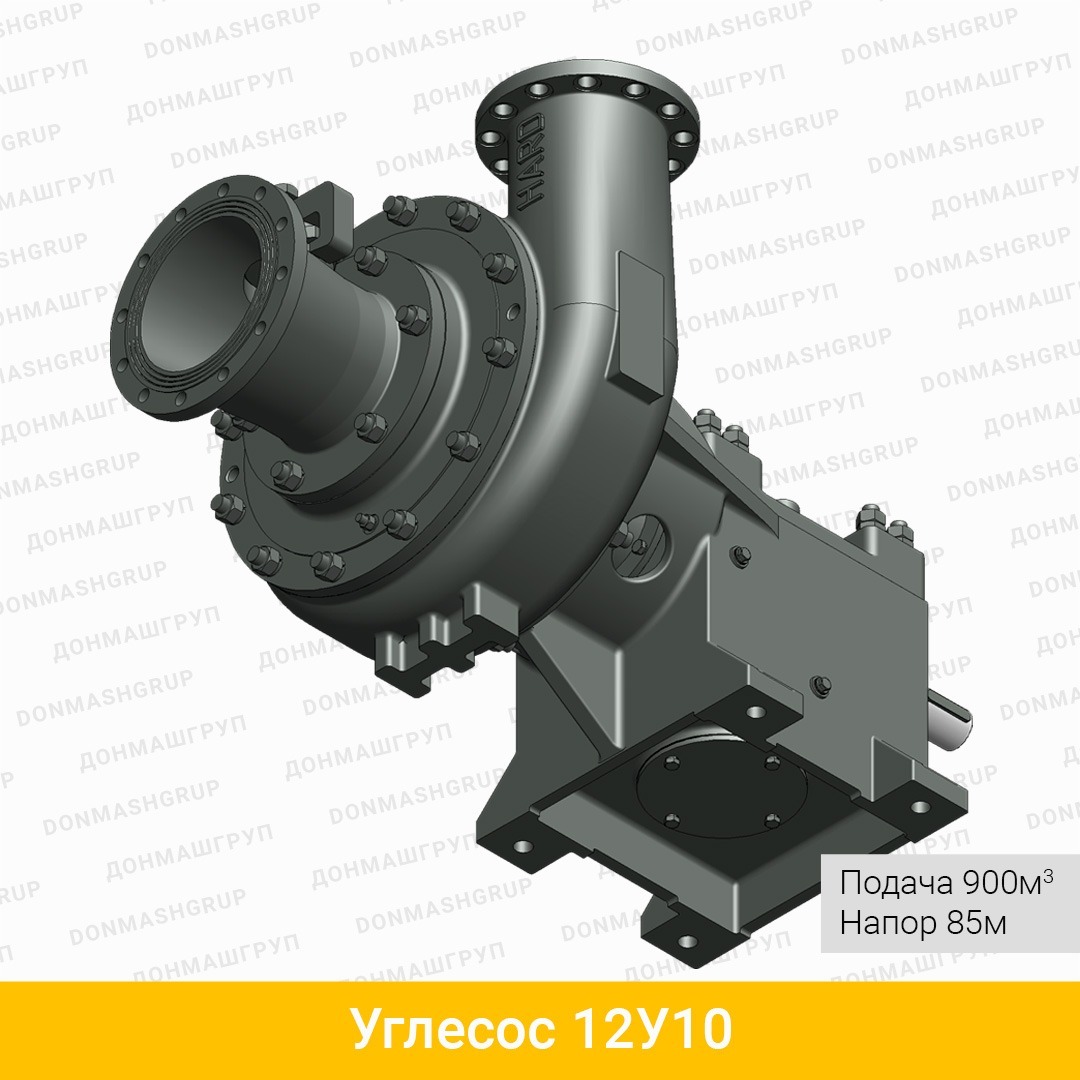

3D изображение углесоса 12У10 производства ДОНМАШГРУПП

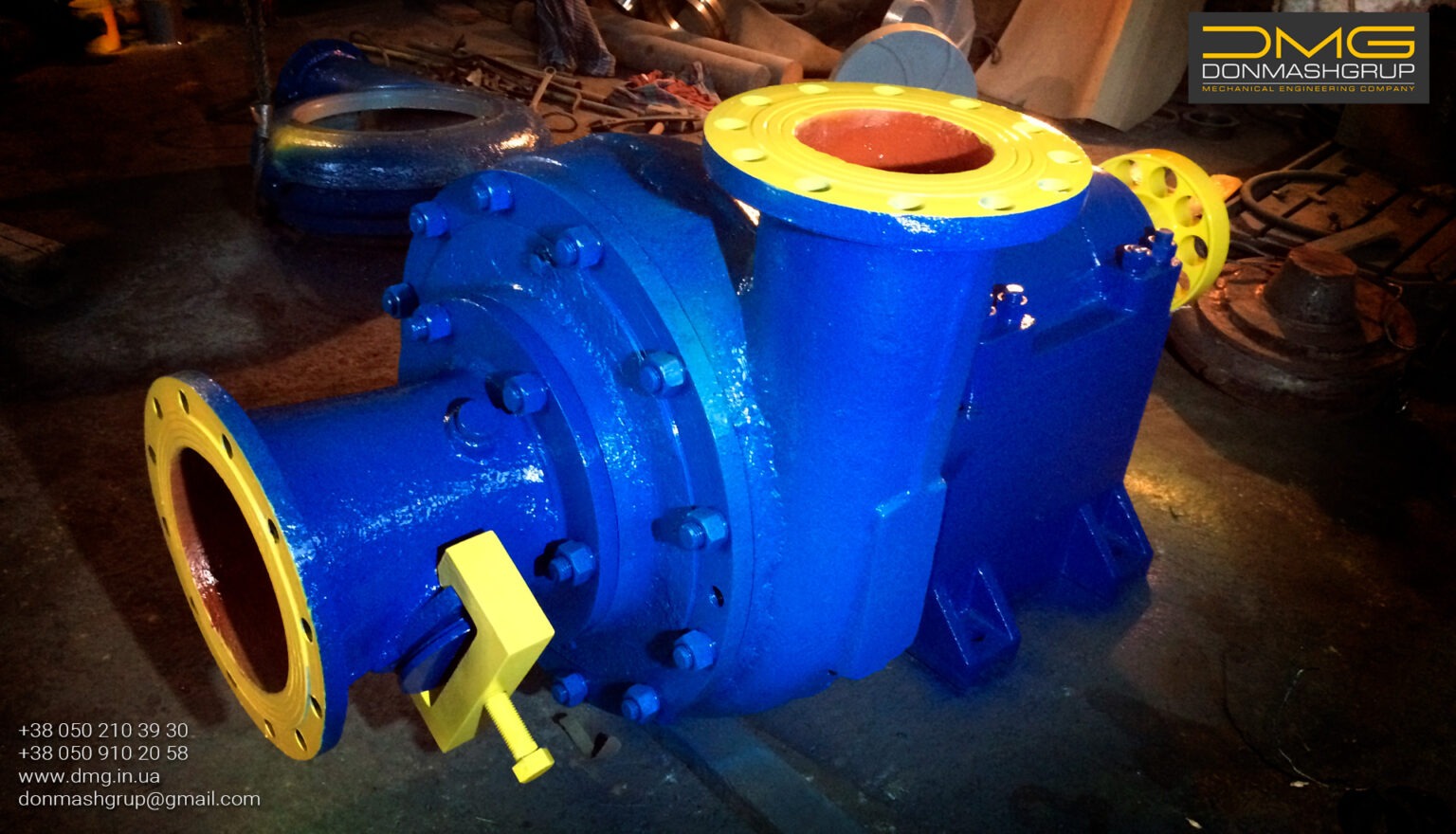

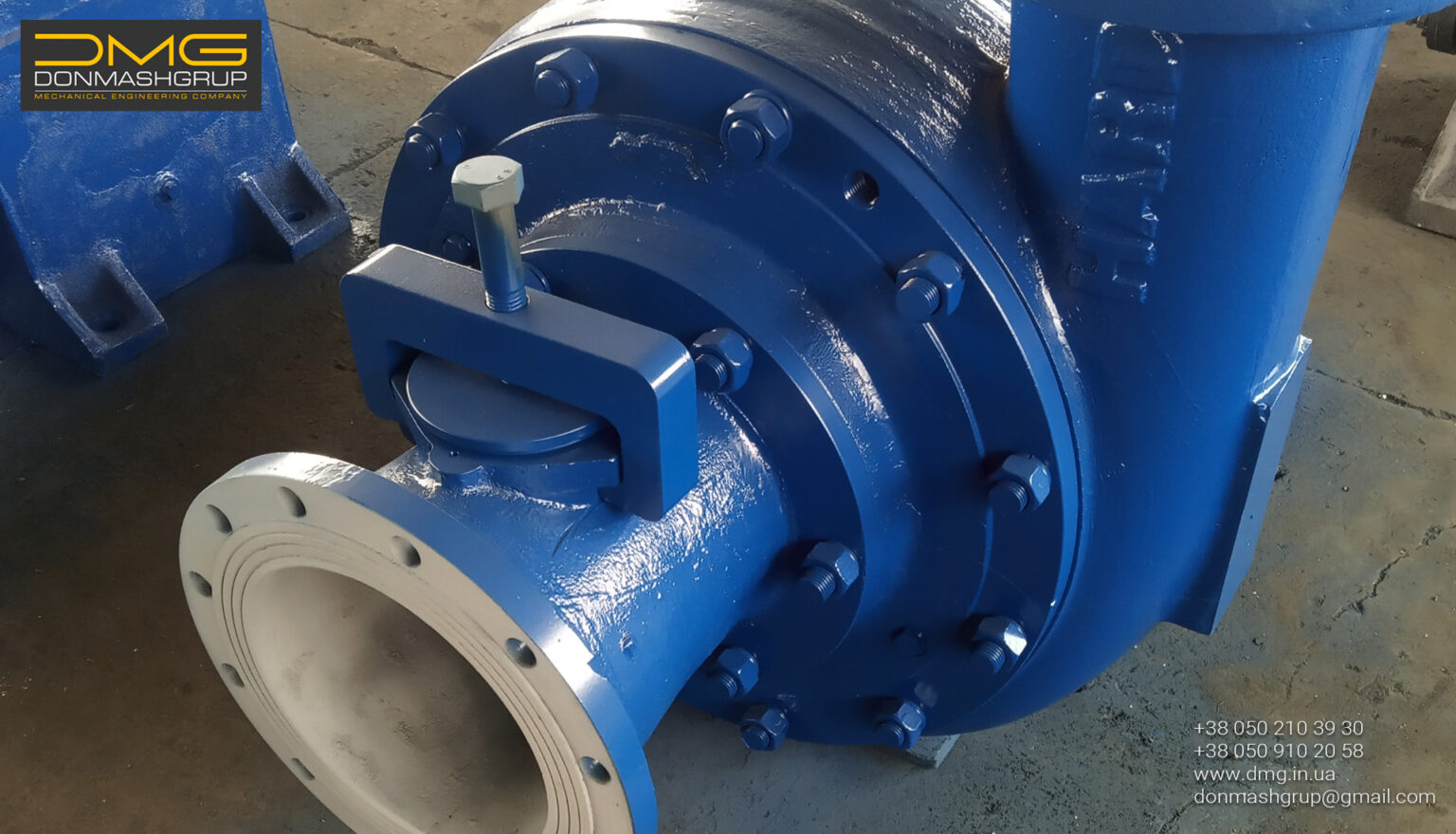

Углесос 12У10 (У900/85)

• производительность — 900м3/ч
• напор — 85м
• электродвигатель — 400кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы с подачей более 300м³/ч, Насосы угольные и землесосы

ВЫСОКОНАПОРНЫЙ НАСОС

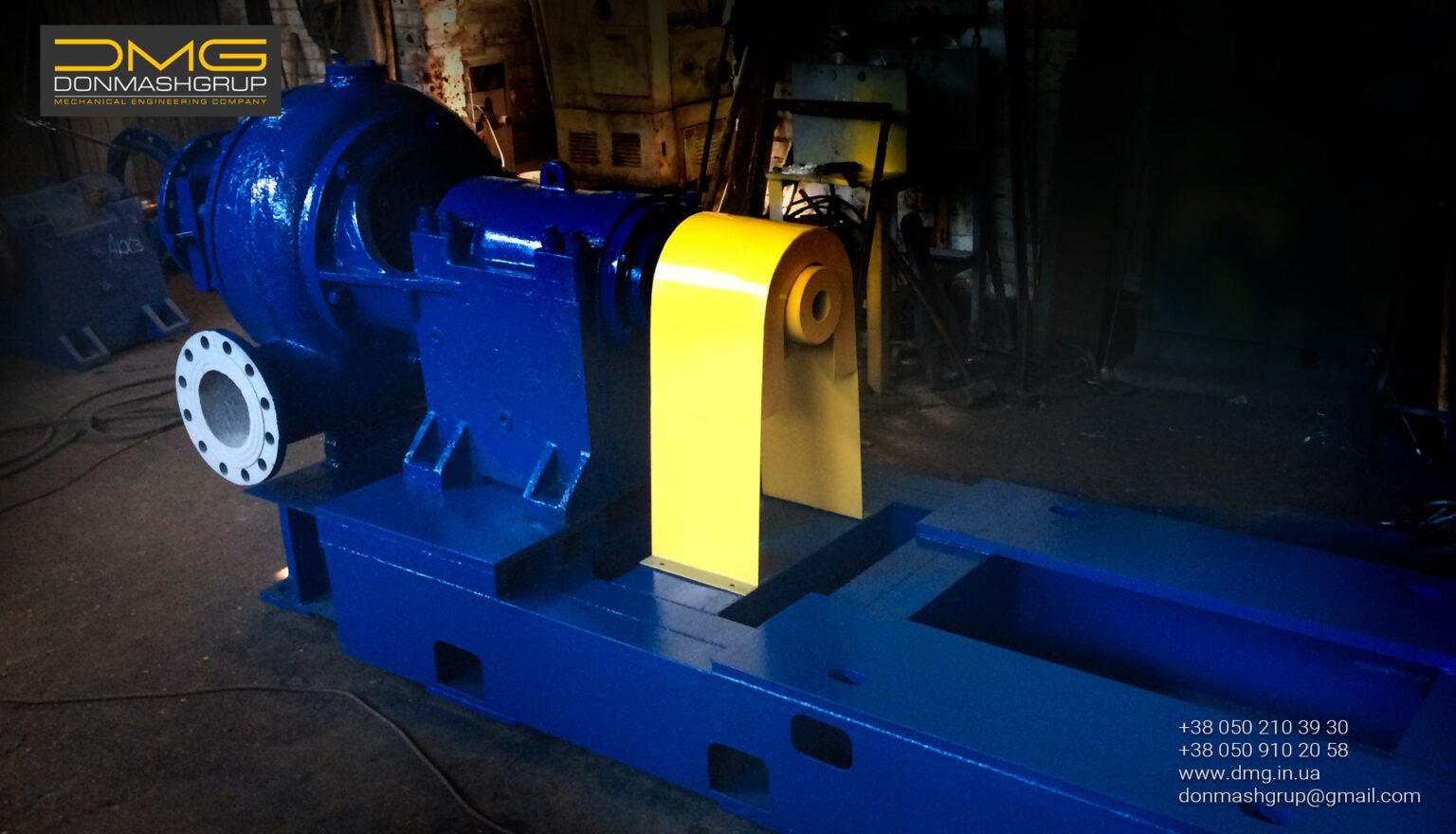

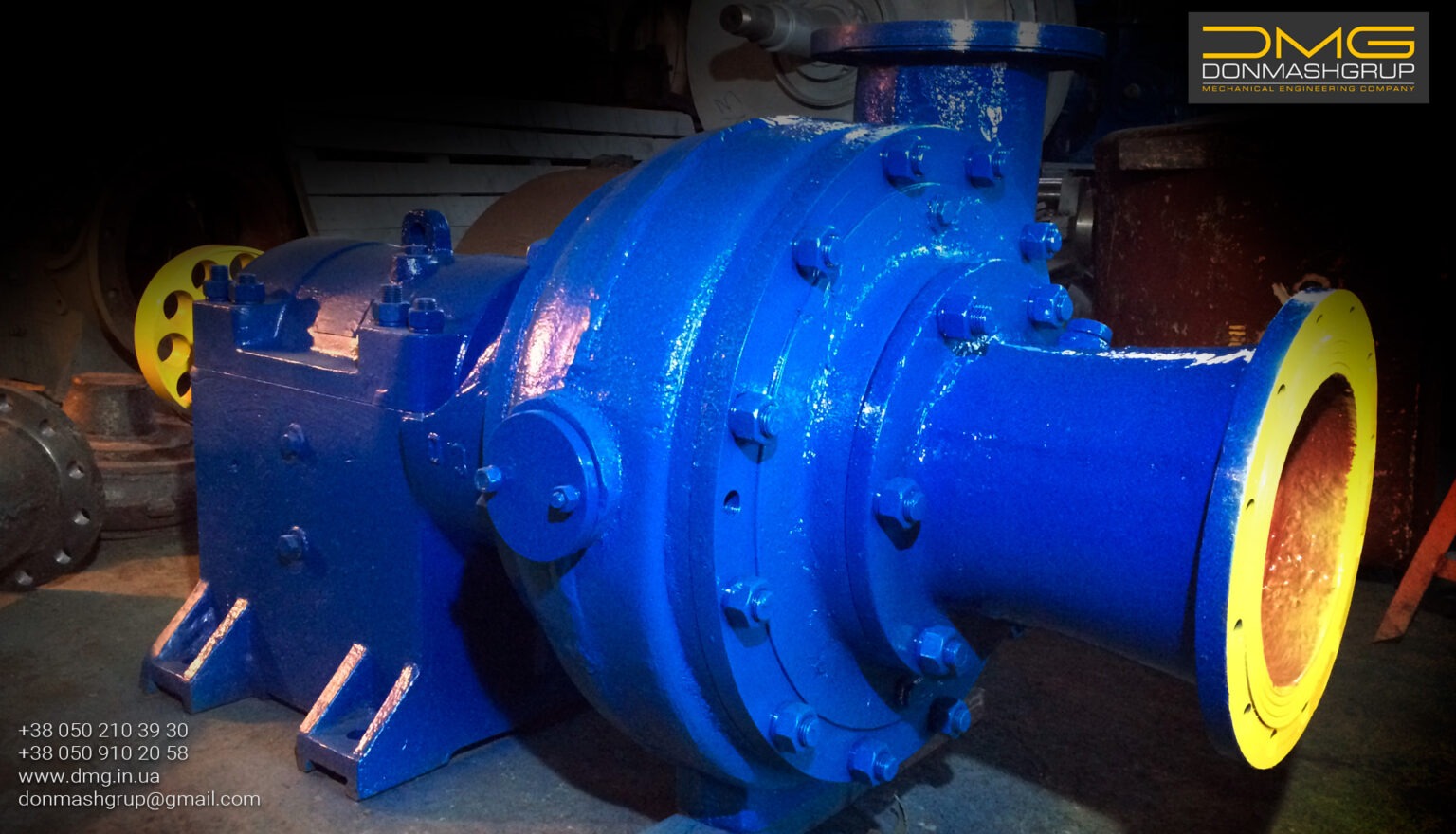

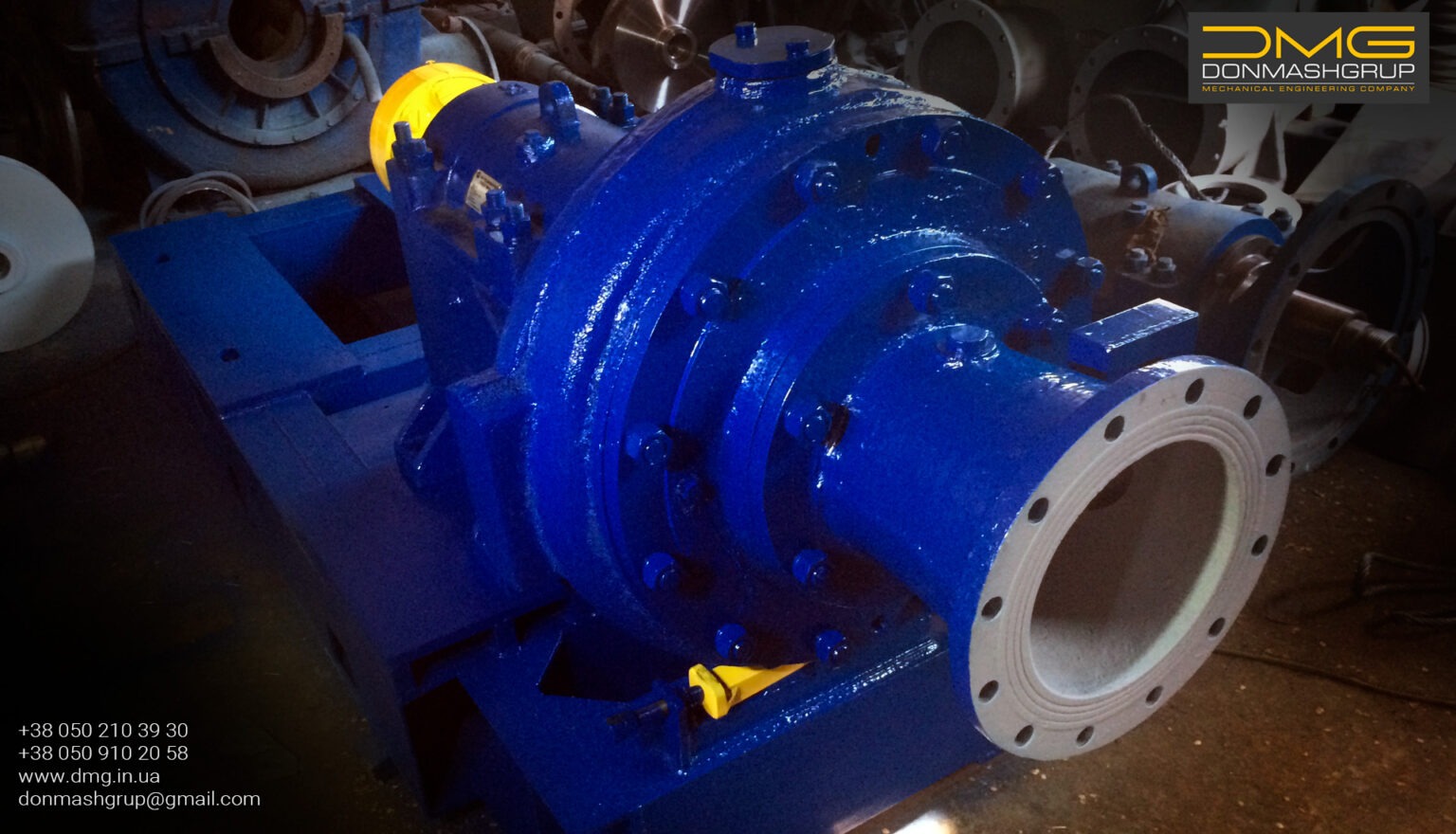

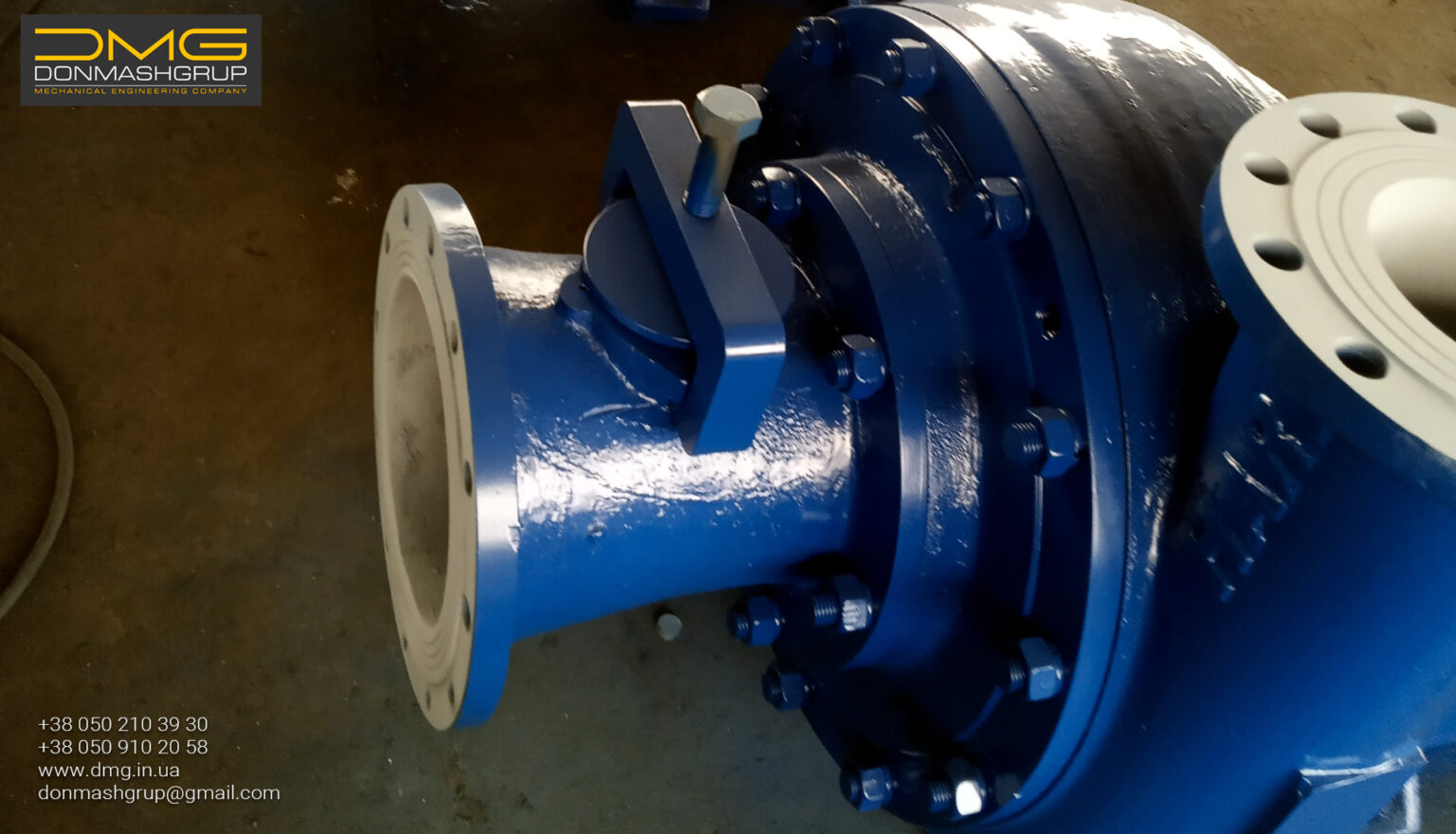

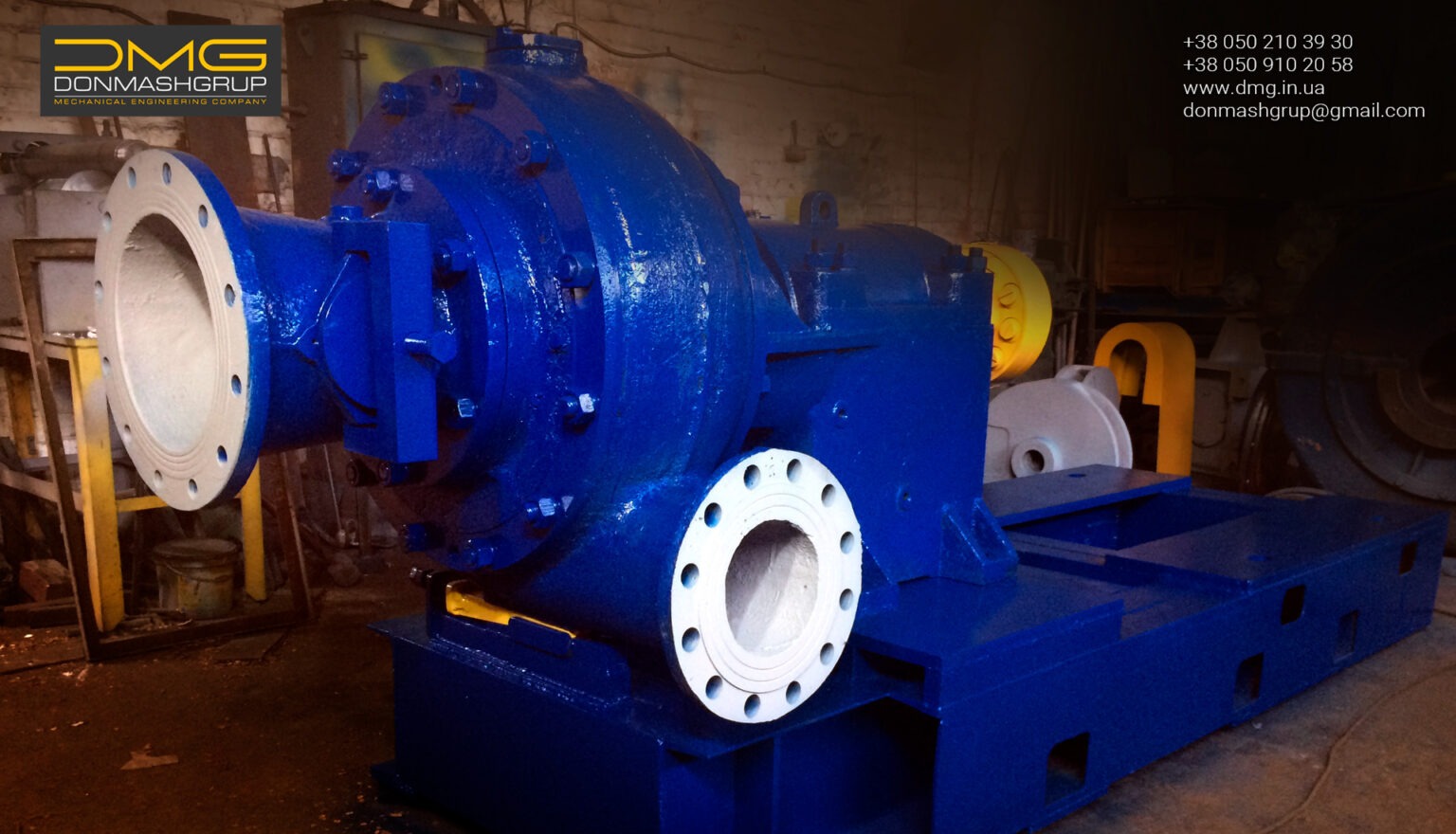

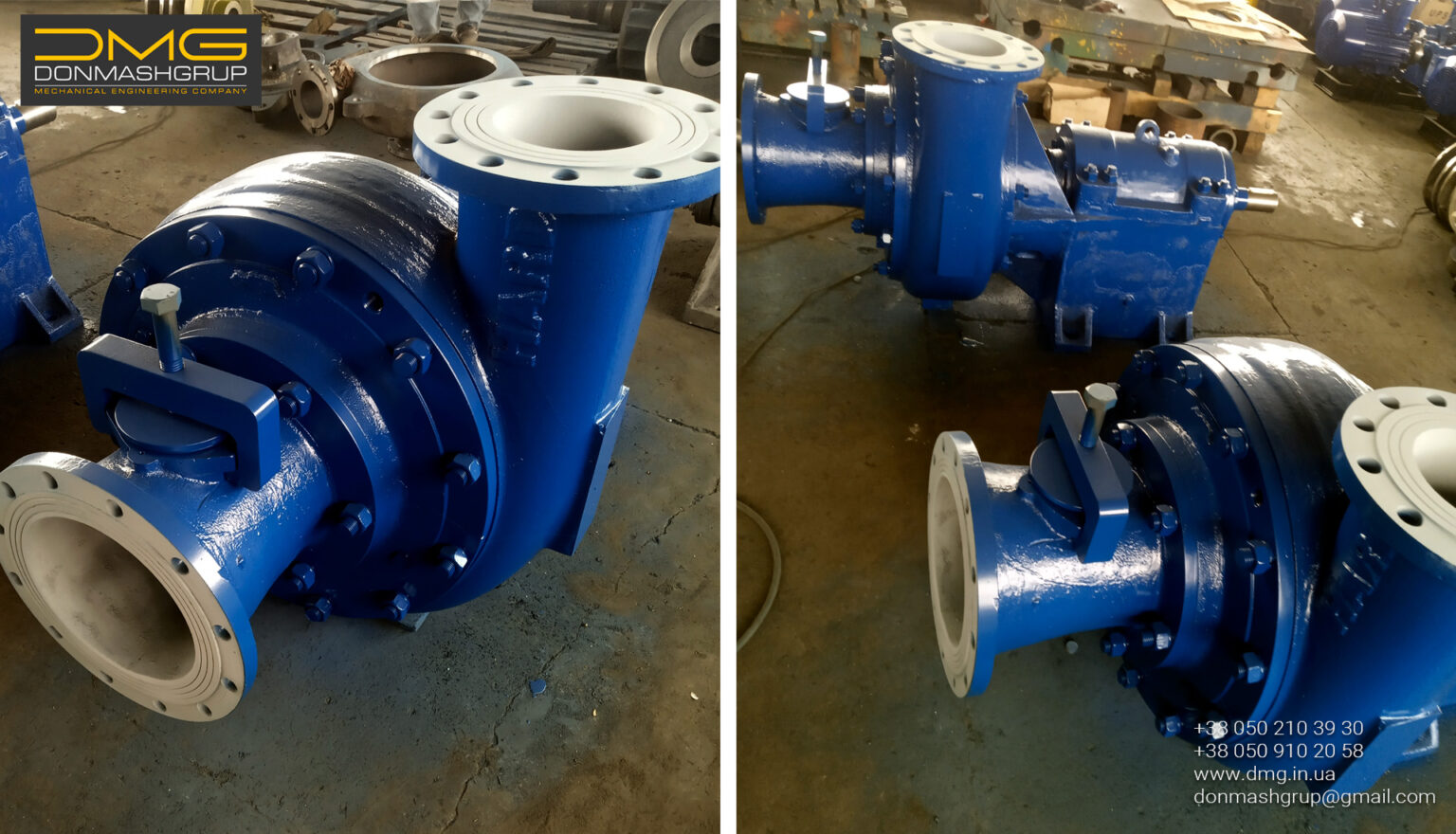

УГЛЕСОС 12У10

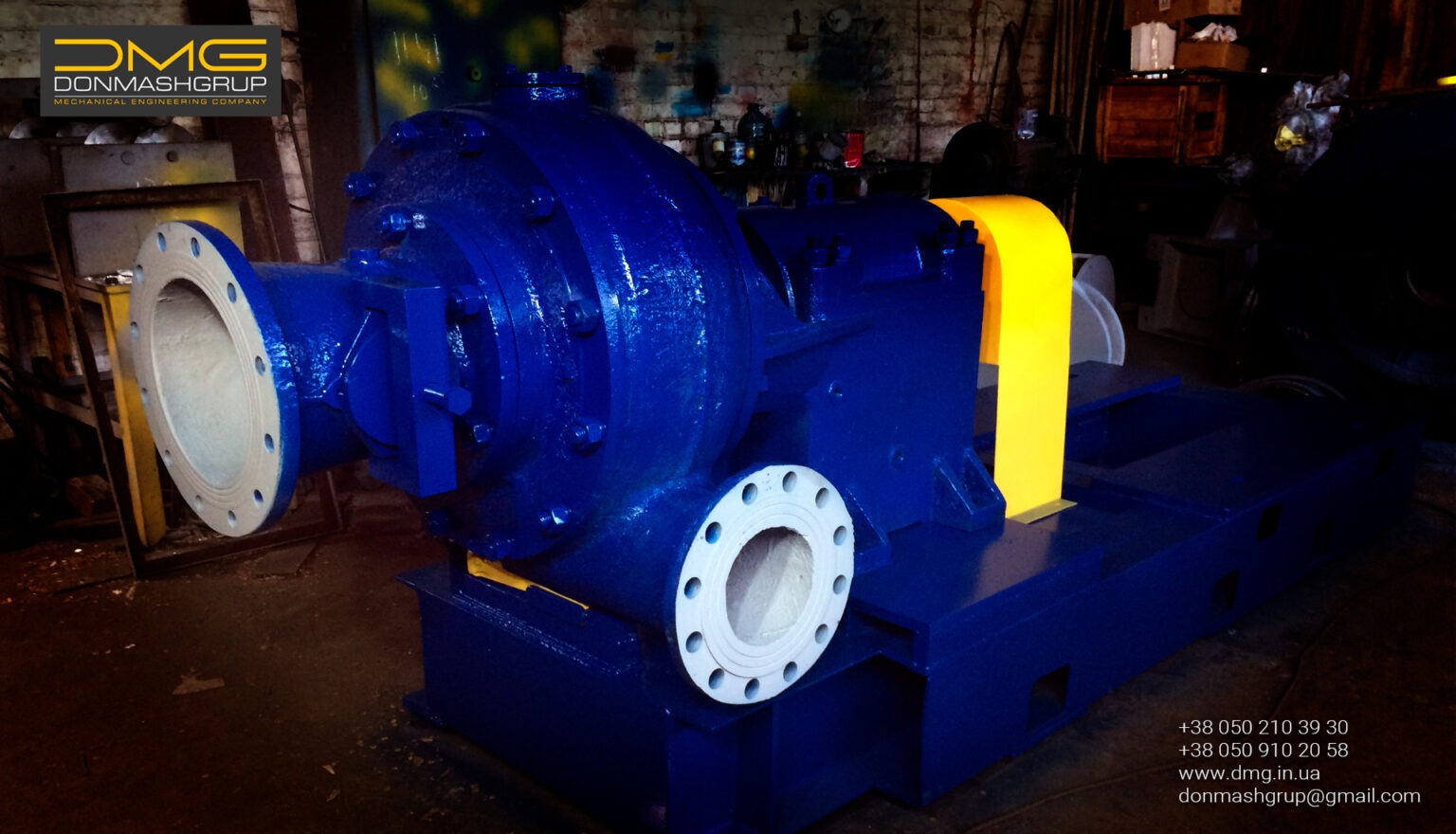

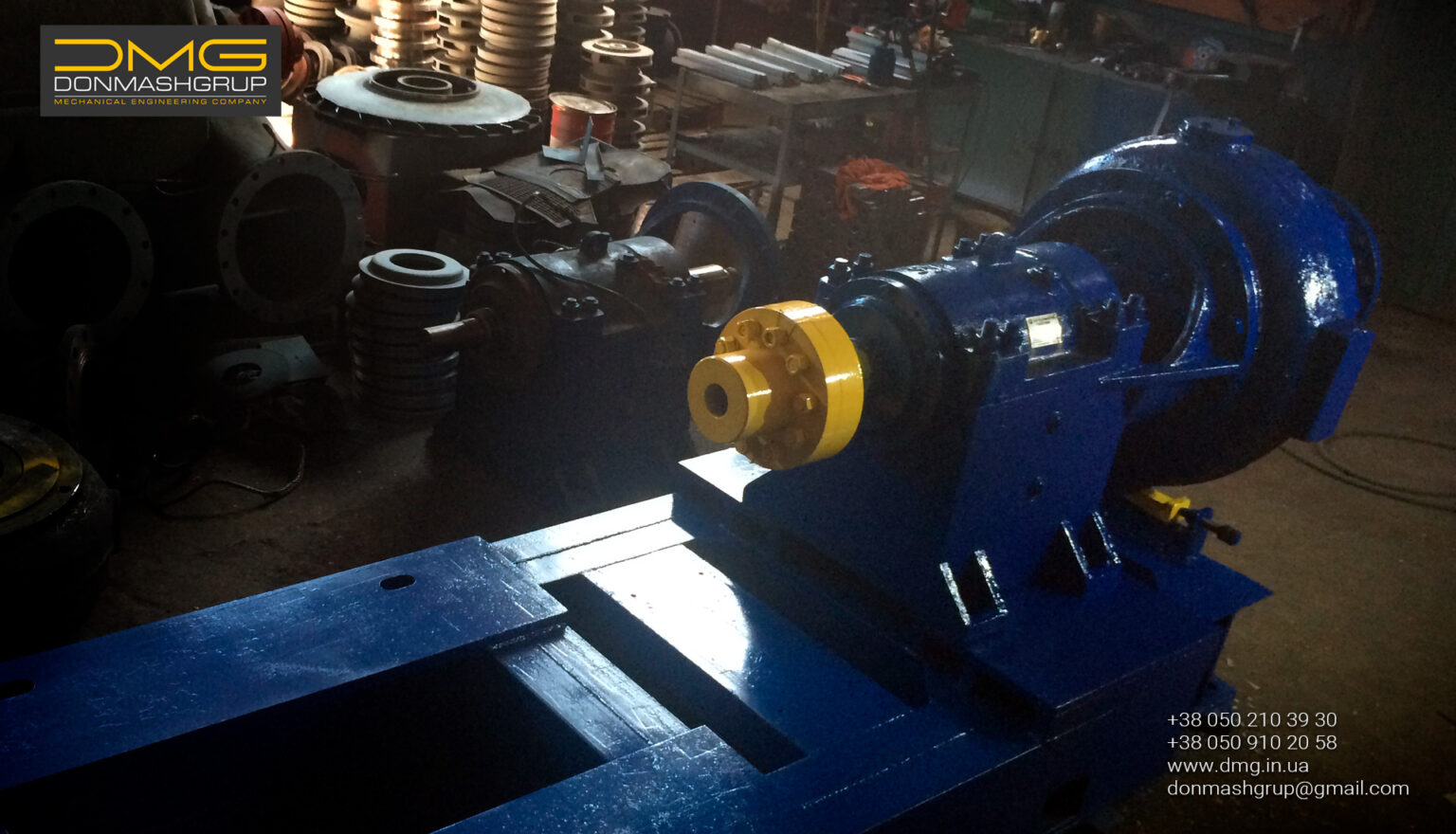

Углесос 12У10 является полным модернизированным аналогом широко известного углесоса У900/90 и предназначен для гидротранспортировки угля и других аналогичных по твердости материалов крупностью до 90мм.

Назначение и область применения центробежного углесоса 12У10

Горизонтальный центробежный угольный насос — углесос 12У10 предназначен для перекачивания водоугольной химически нейтральной гидросмеси (РН=6…8), с размером твердых частиц не более 90мм, с отношением твердой и жидкой фаз по массе не более Т:Ж=1:3, с температурой от +1°С до +50°С

Углесосы 12У10 применяются для транспортировки угля, шлака и других аналогичных по твердости сыпучих материалов на шахтах и обогатительных фабриках, в карьерах и рудниках, на металлургических комбинатах, цементных и сахарных заводах. Для применения в шахтах опасных по газу и пыли углесосы 12У10 агрегатируются взрывозащищенными электродвигателями.

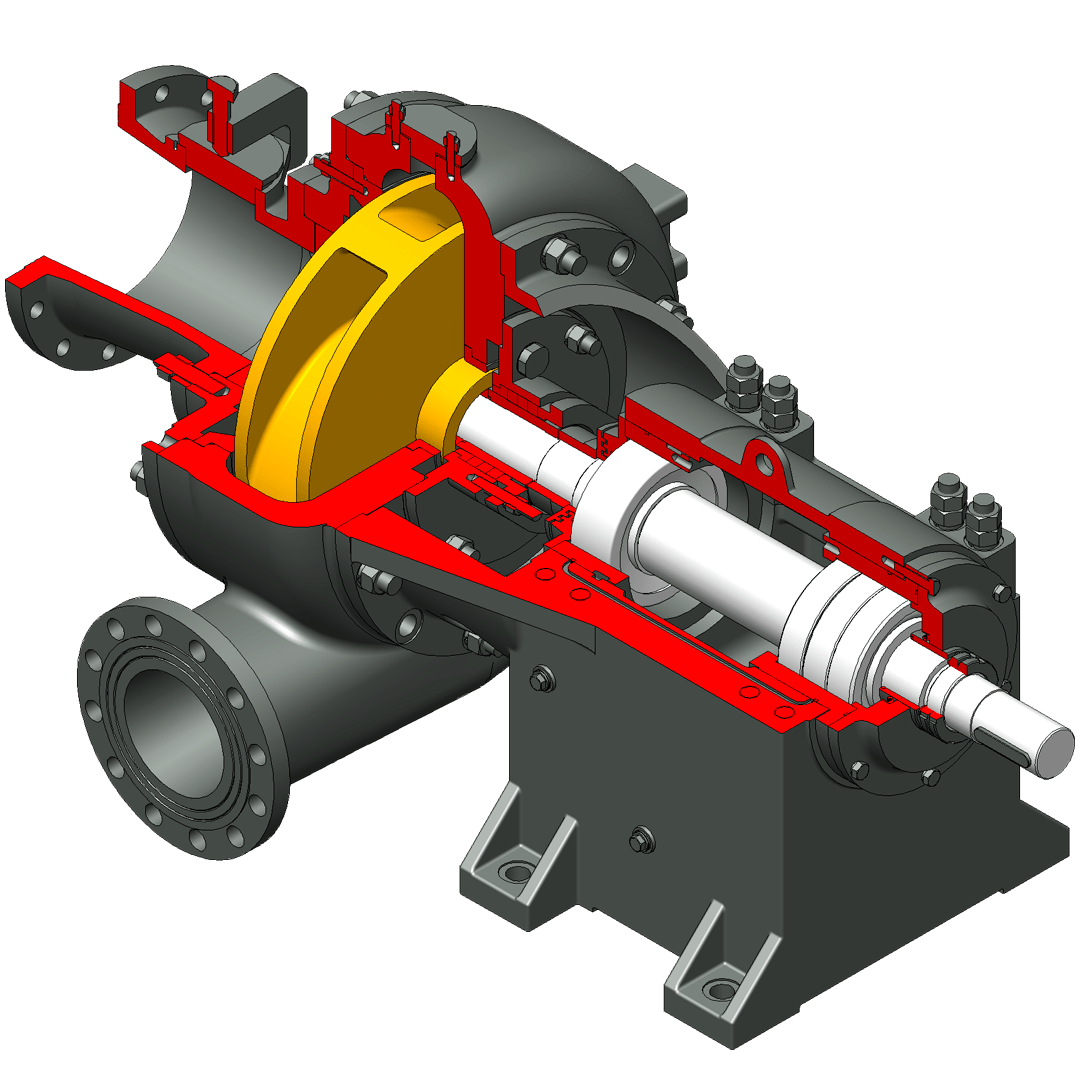

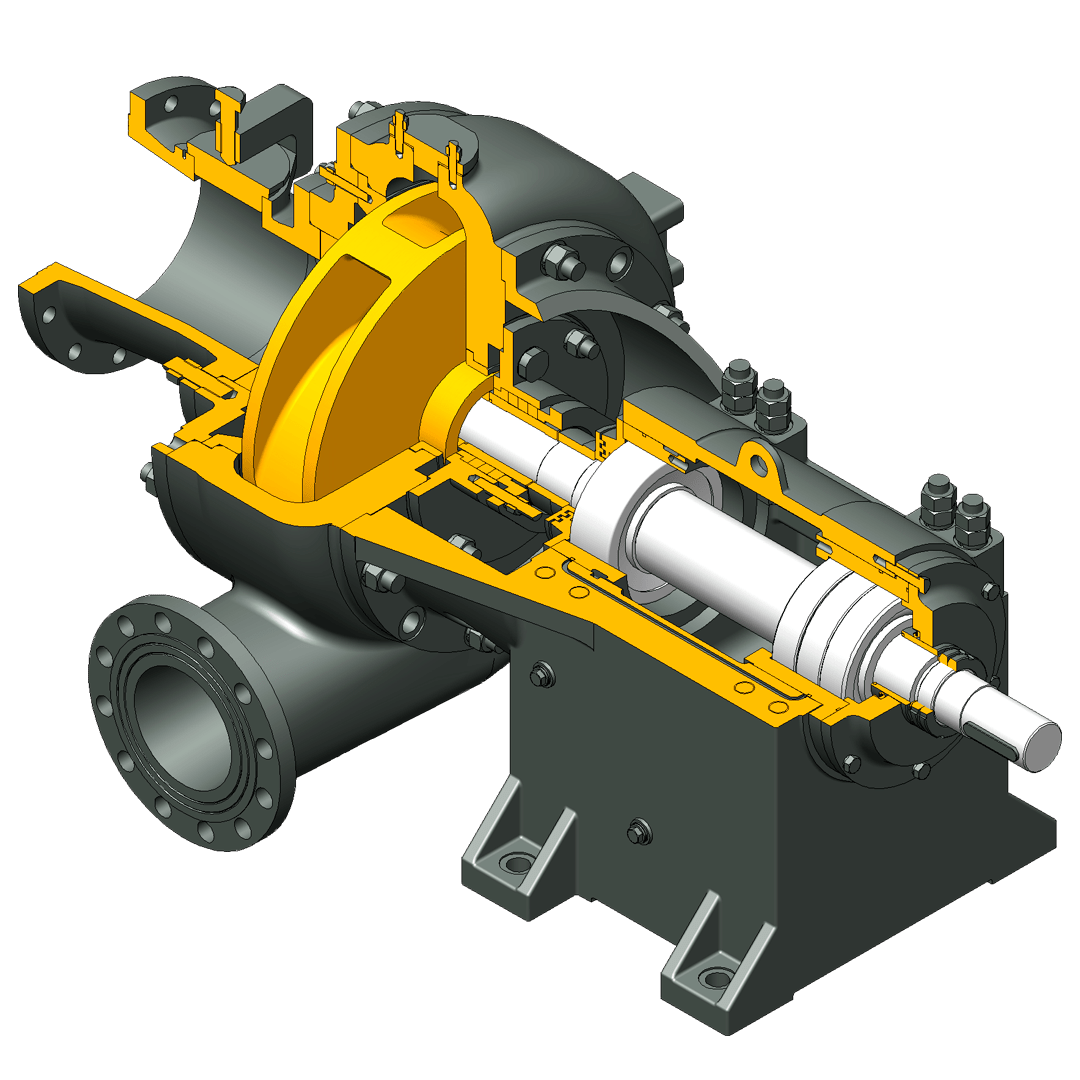

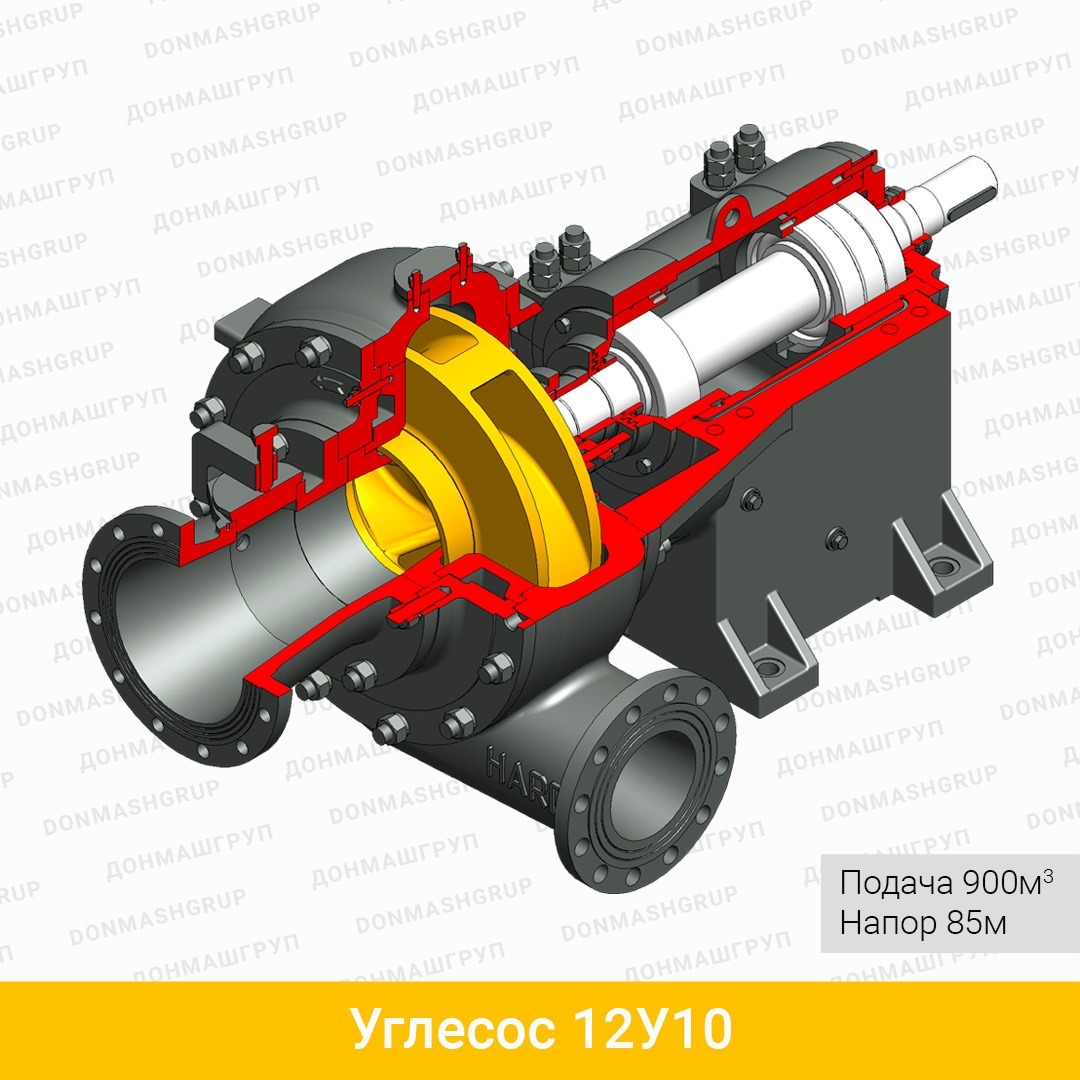

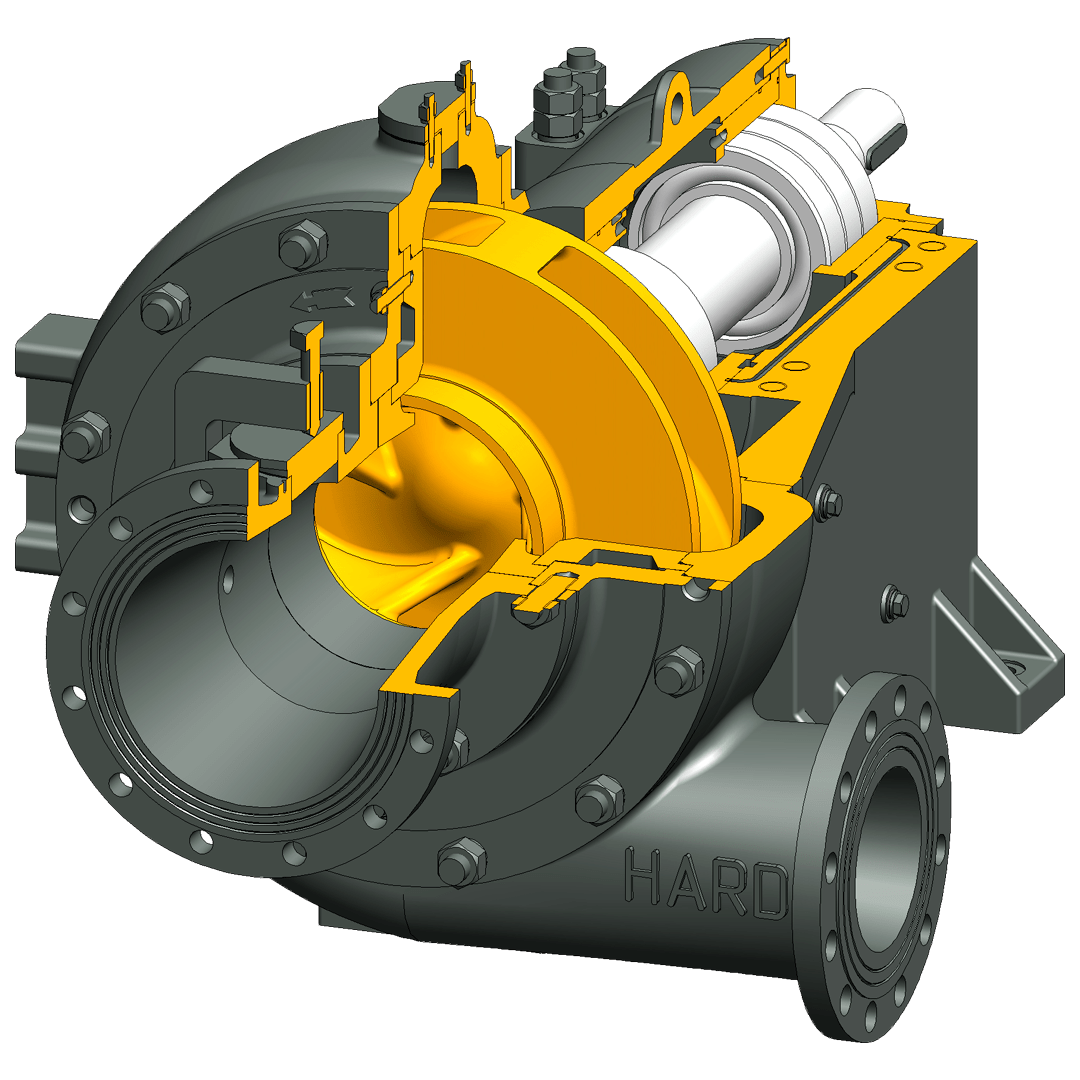

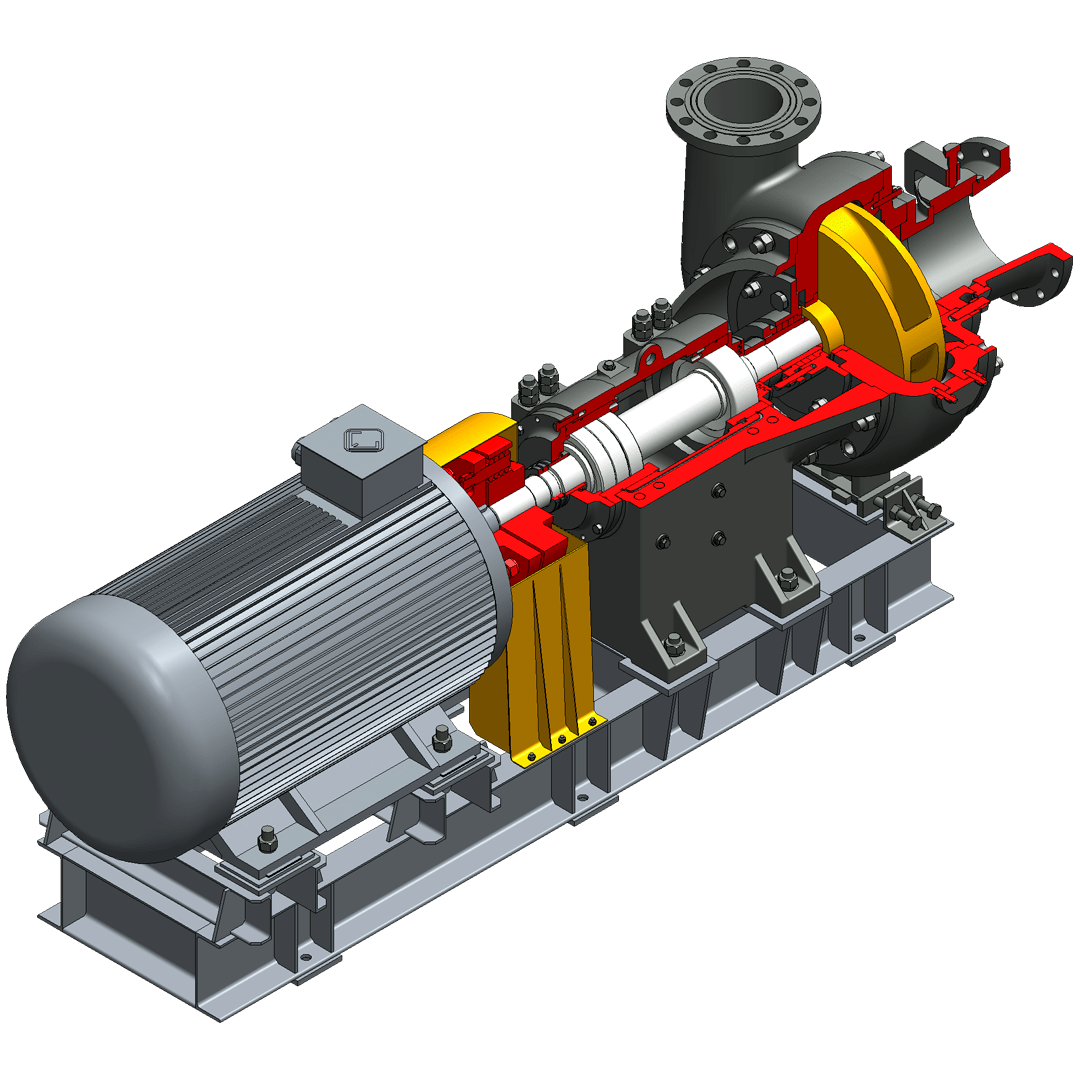

Проточная часть и особенности
конструкции углесоса 12У10

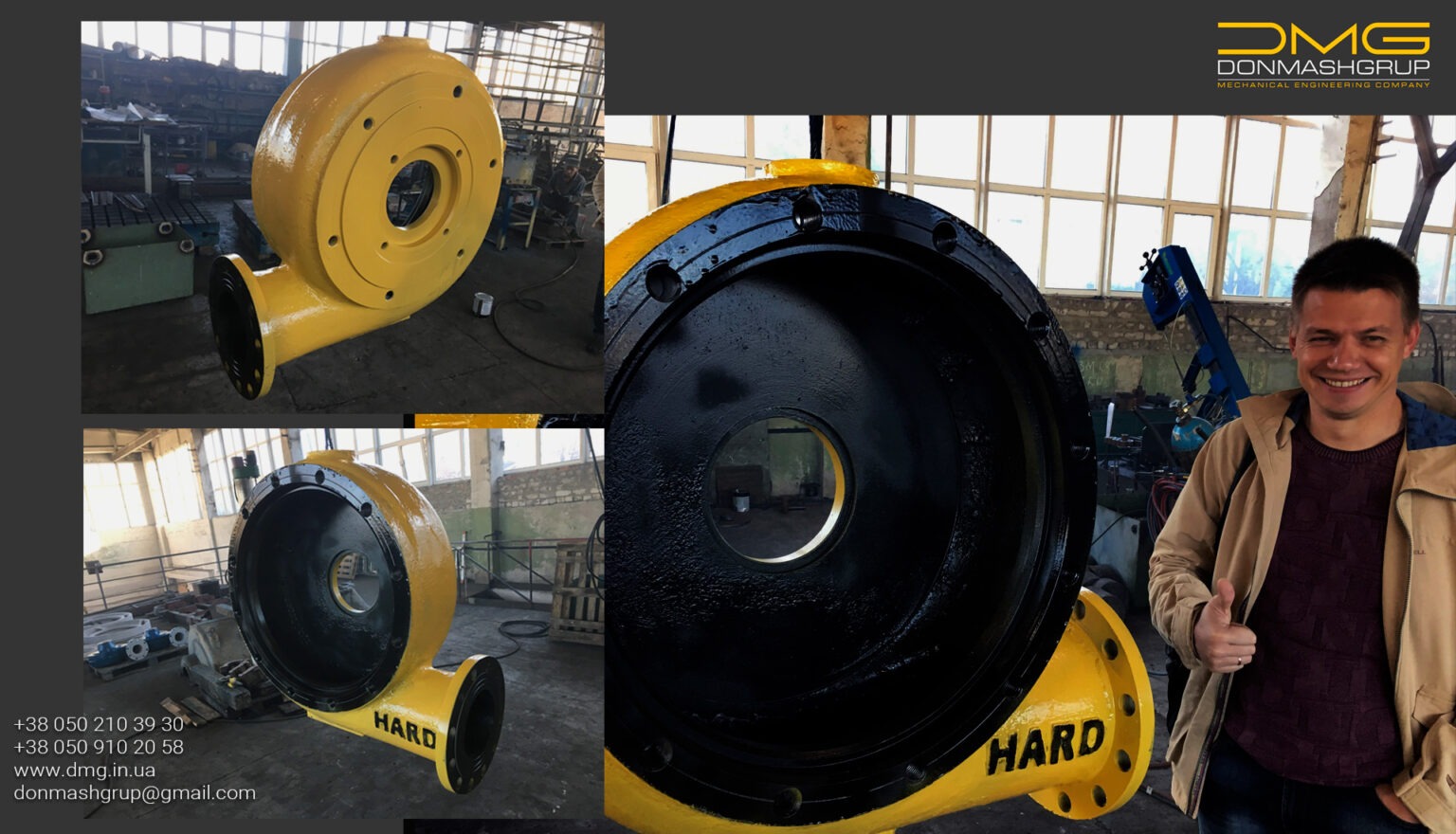

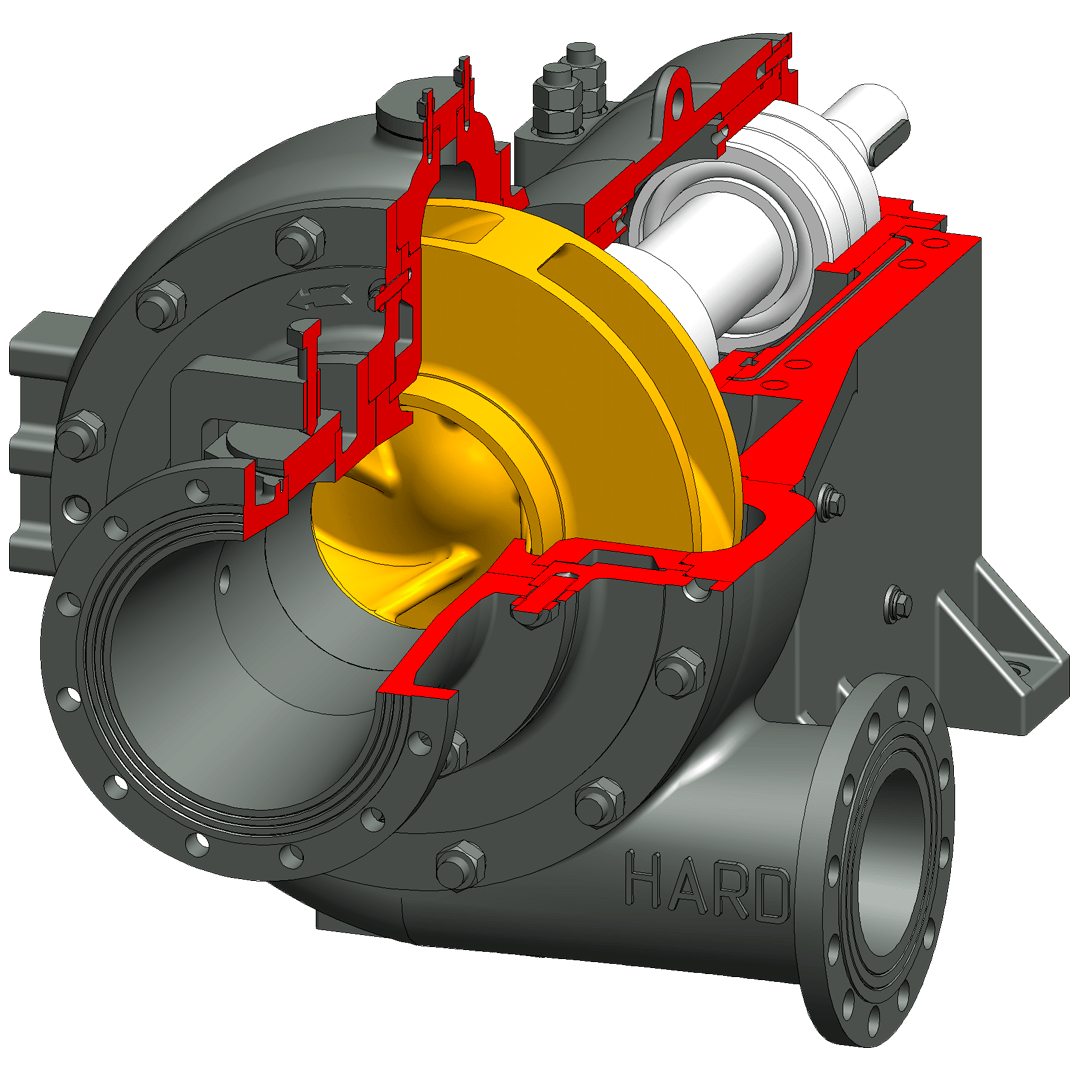

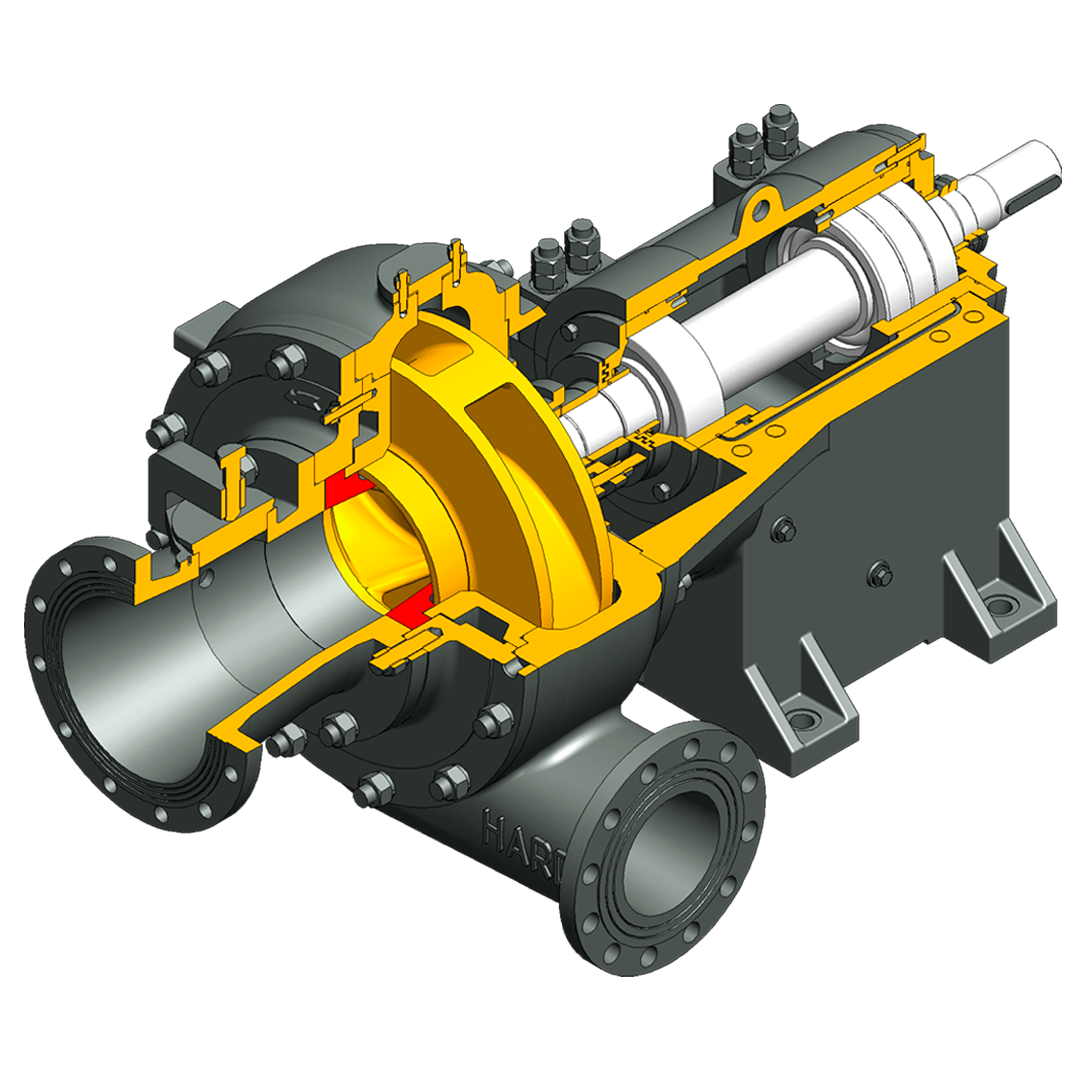

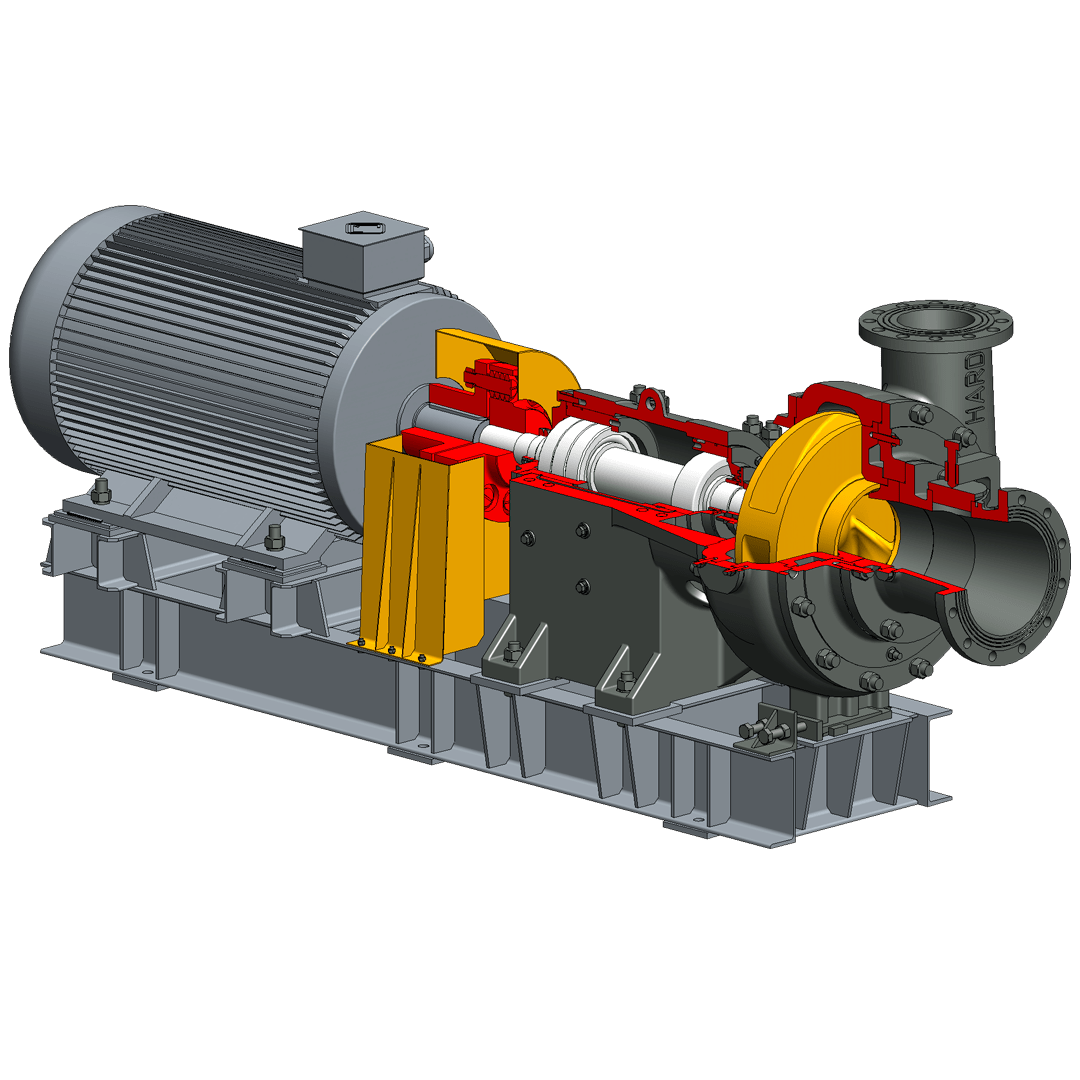

Серийно проточная часть углесоса 12У10 (рабочее колесо, корпус спиральный, бронедиск, втулка протектора и всасывающий патрубок) изготавливаются из стали 40ХЛ. При этом втулка протектора подвергается закалке и имеет твердость не менее HB300.
Одной из отличительных особенностей углесоса 12У10 от углесоса У900/90 является то, что в проточной части углесоса 12У10 вместо направителя утечек и уплотнительного кольца устанавливается одна втулка протектора.
По желанию заказчика, а также с учетом условий эксплуатации, рабочее колесо, бронедиск, втулка протектора углесоса 12У10 могут быть изготовлены из особо устойчивых к абразивному износу высокохромистых чугунов типа: ЧХ22, ЧХ16, ИЧХ28Н2, ИЧХ12Г3М, ИЧ290Х18Г2, ИЧ190Х30Г.

Коробка подшипников углесоса 12У10 имеет жидкую систему смазки маслом, что обеспечивает не только надлежащую смазку, но и дополнительное охлаждение.

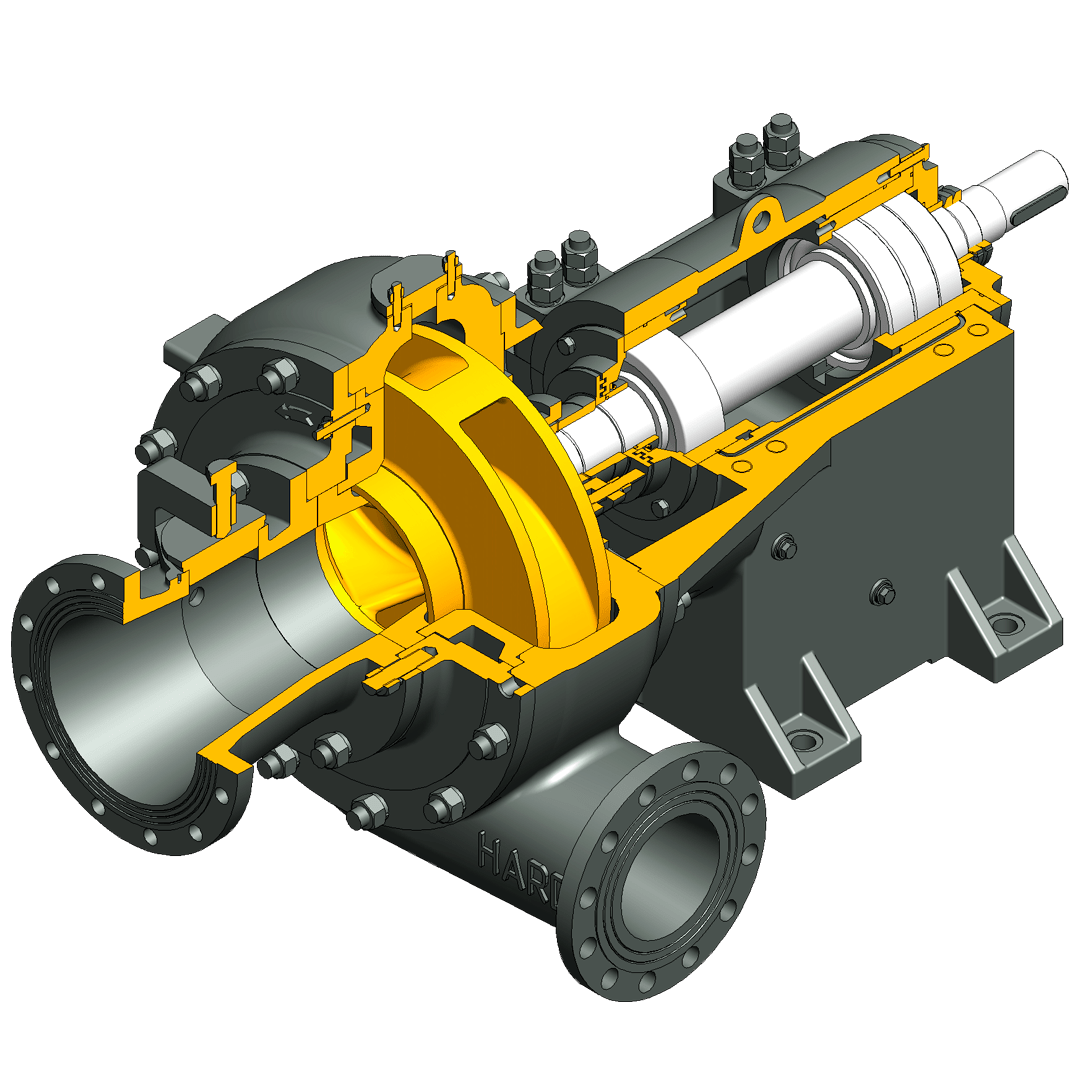

Вал углесоса 12У10 установлен в станине на подшипниках, которые заключены в самостоятельные стаканы. В переднем стакане установлен двухрядный роликовый радиальный сферический подшипник 3622. В заднем стакане – радиально-упорный однорядный шариковый подшипник 66322Л1 и сдвоенный шариковый радиально-упорный подшипник 6-466322Л1

ДРУГИЕ УГЛЕСОСЫ ПРОИЗВОДСТВА ДОНМАШГРУПП

Углесос У160/75

3D изображение углесоса НУВ-450/130 производства ДОНМАШГРУПП

Высоконапорный углесос НУВ-450/130

Углесос У900/90

3D изображение в разрезе углесоса 12У6 (У900/180) производства ДОНМАШГРУП

Высоконапорный углесос 12У6 (У900/180)

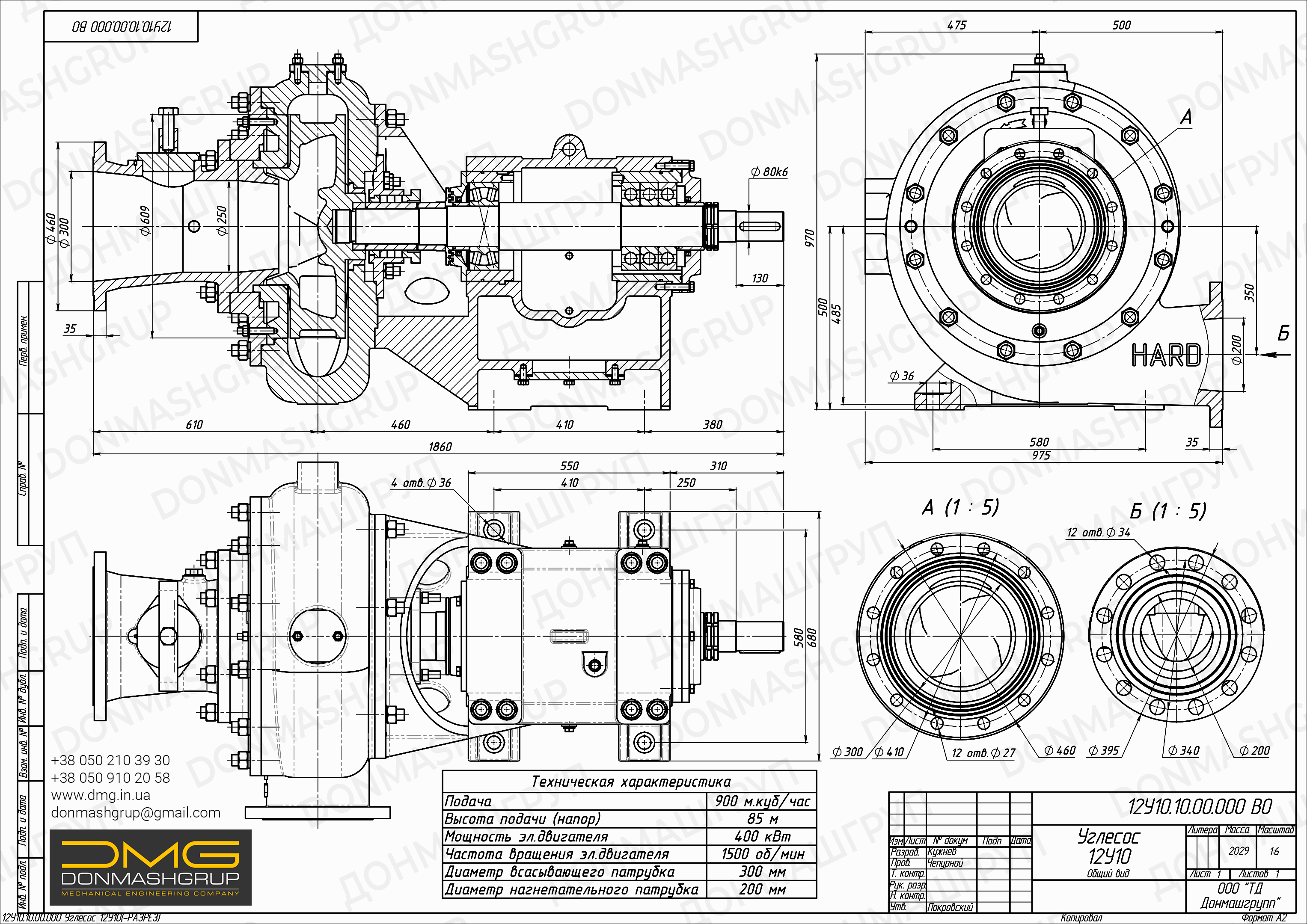

Технические характеристики
углесоса 12У10

Подача, м3/ч	900
Напор, м	90
Допускаемый кавитационный запас, м, не менее	5,5
КПД, не менее, %	68
Рекомендуемая мощность электродвигателя, кВт	400
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	300
Диаметр нагнетающего патрубка, мм	200

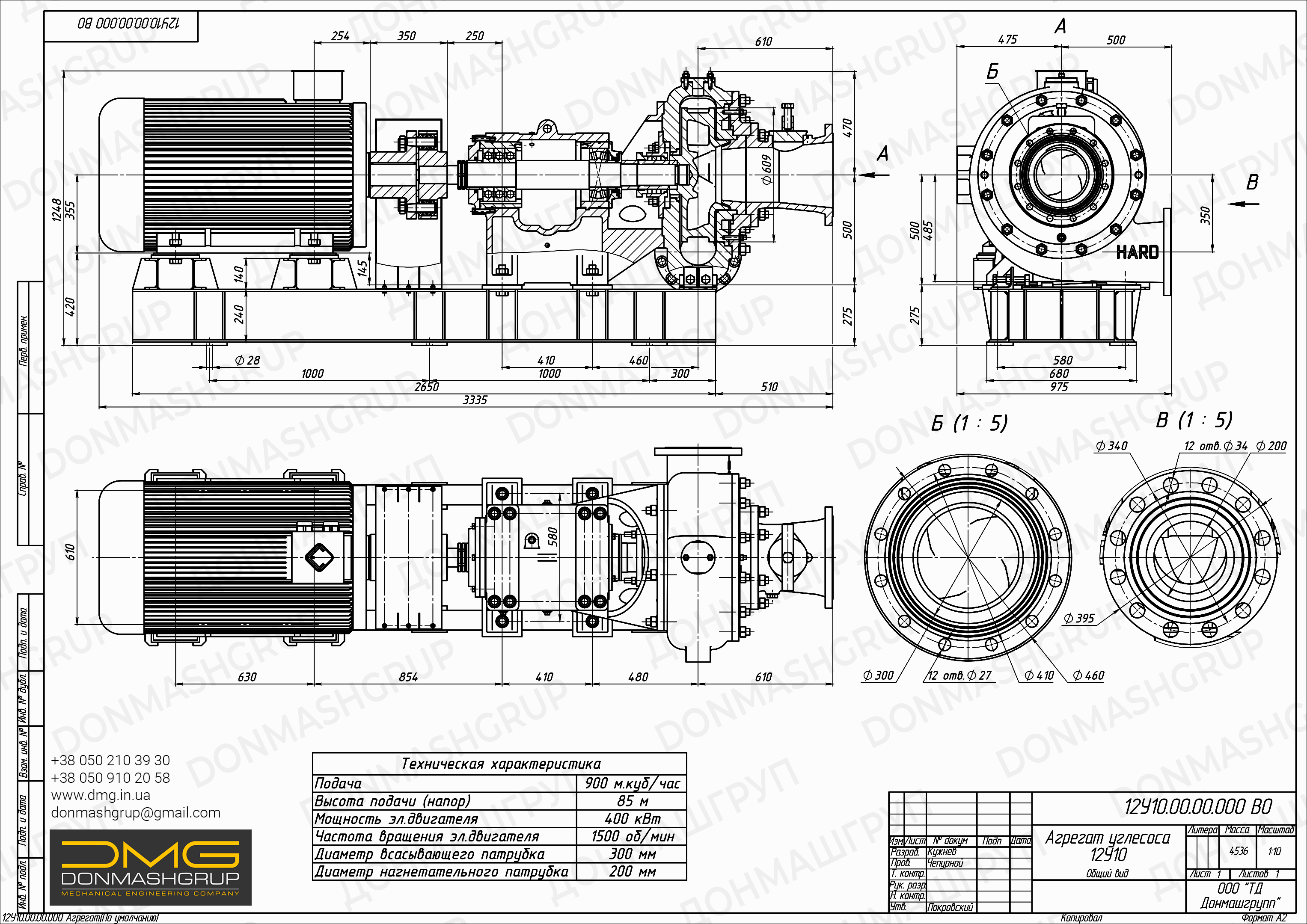

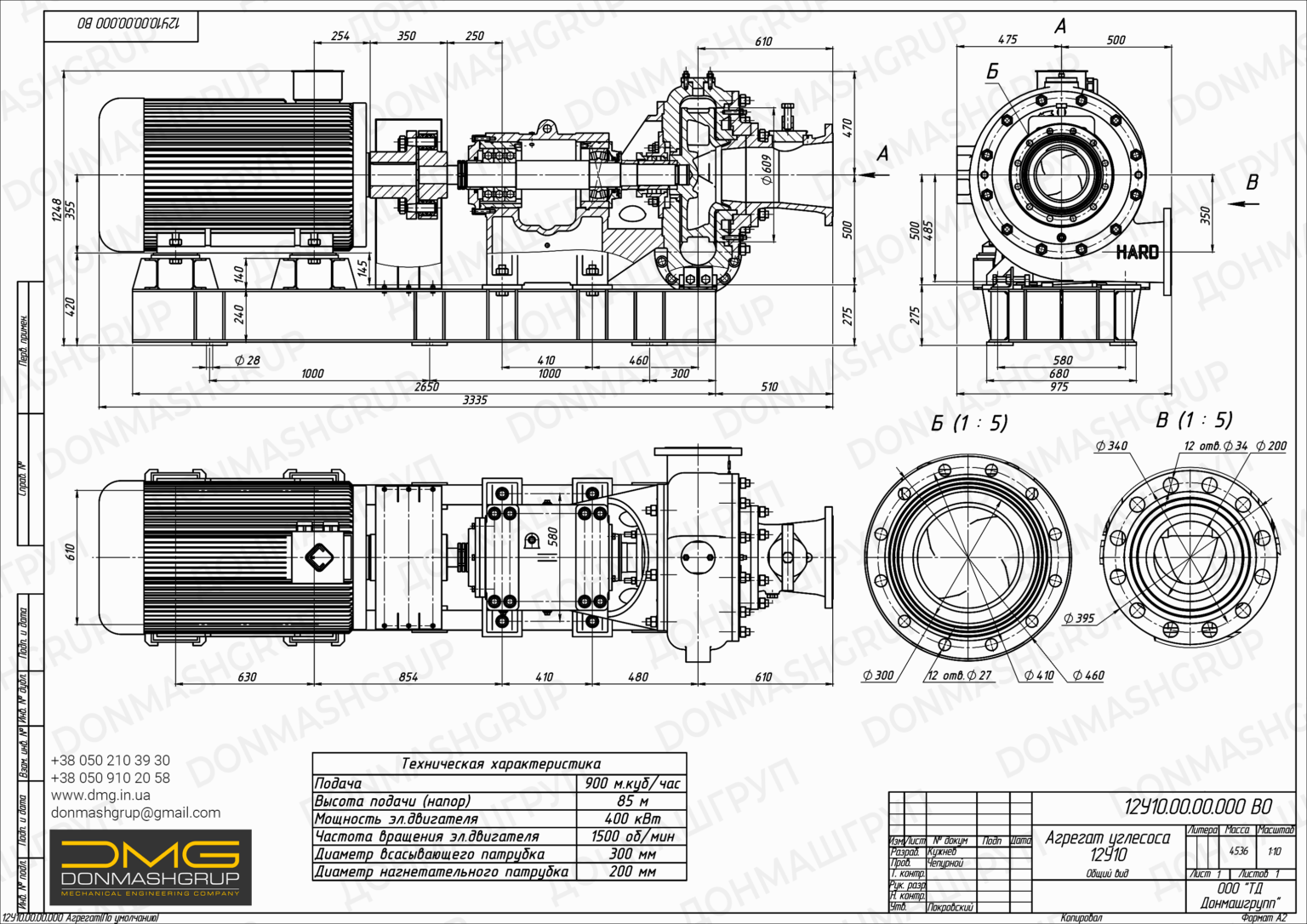

Габаритные размеры насоса без электродвигателя, мм (длина-высота-ширина)	1860-970-975

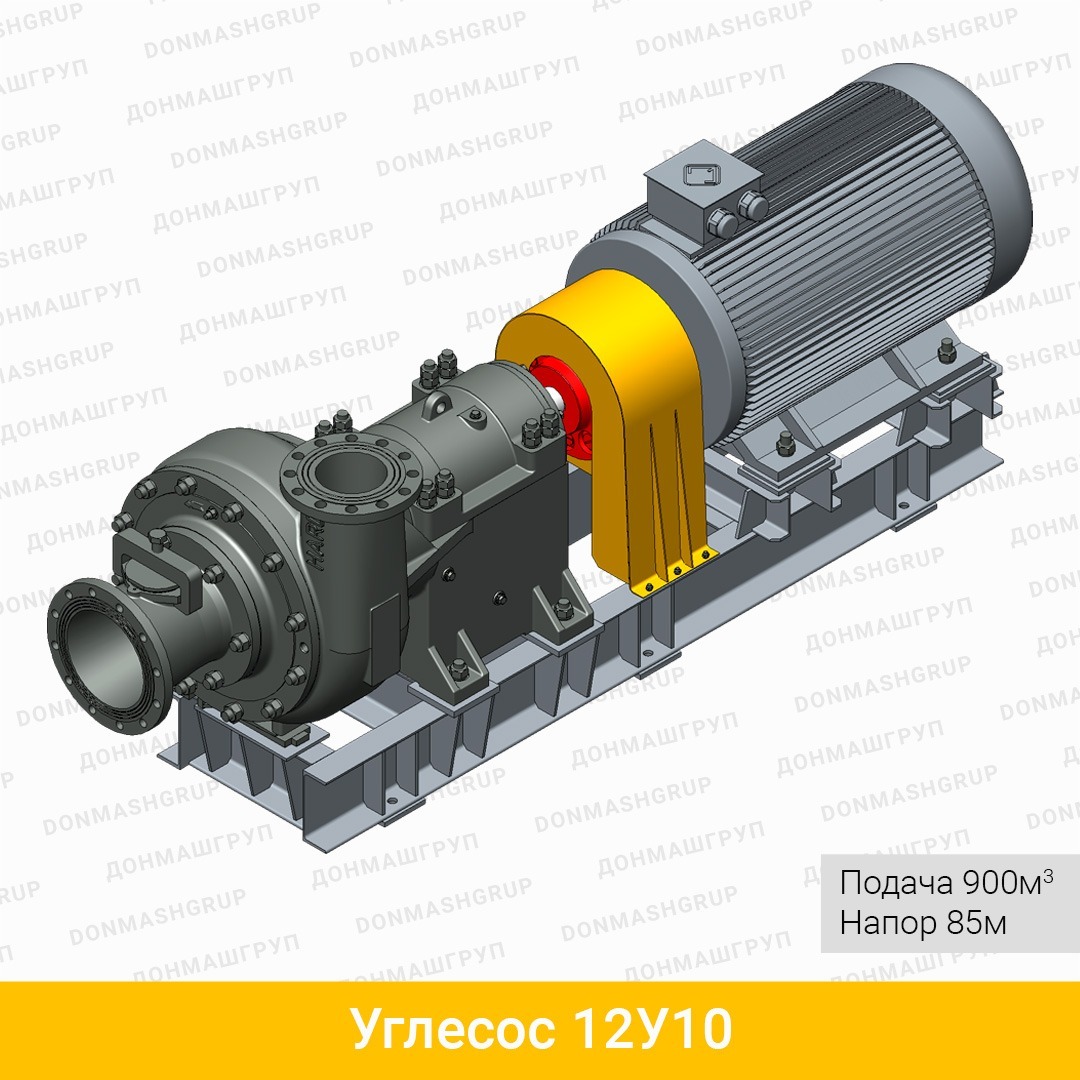

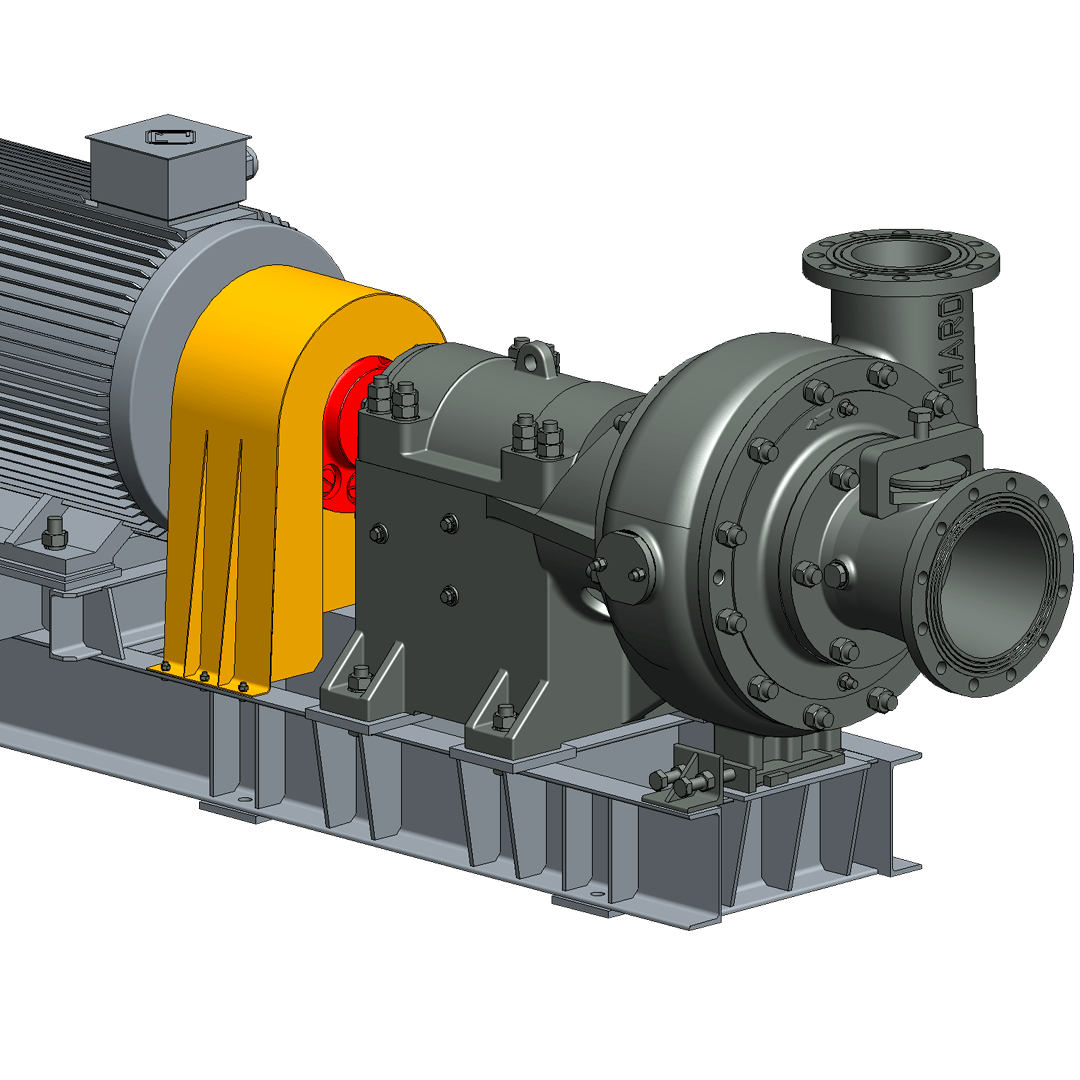

Габаритные размеры агрегата насоса в сборе с электродвигателем, мм (длина-высота-ширина)	3335-1248-975
Масса насоса без электродвигателя, кг	2029
Масса агрегата насоса в сборе с электродвигателем, кг	4536
