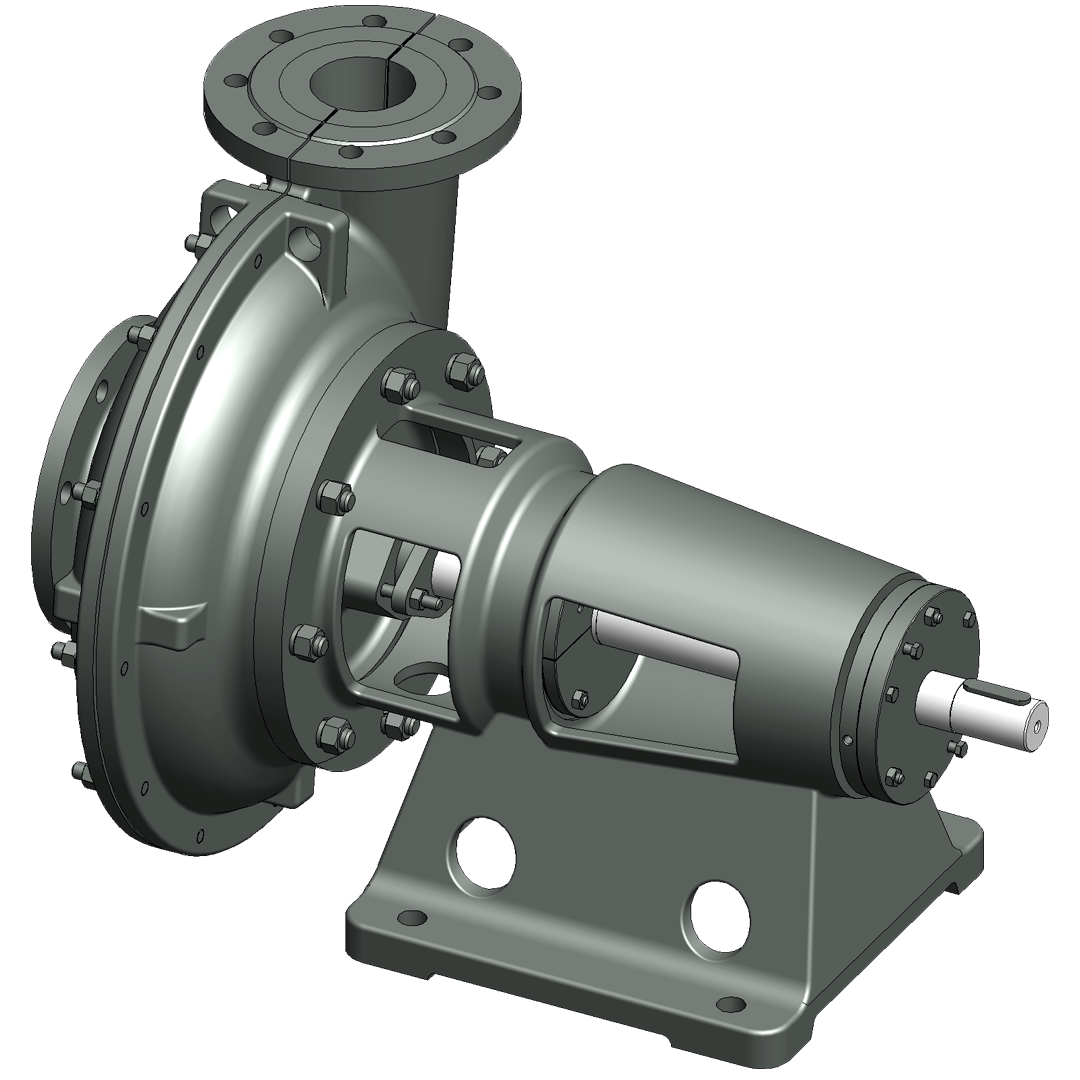

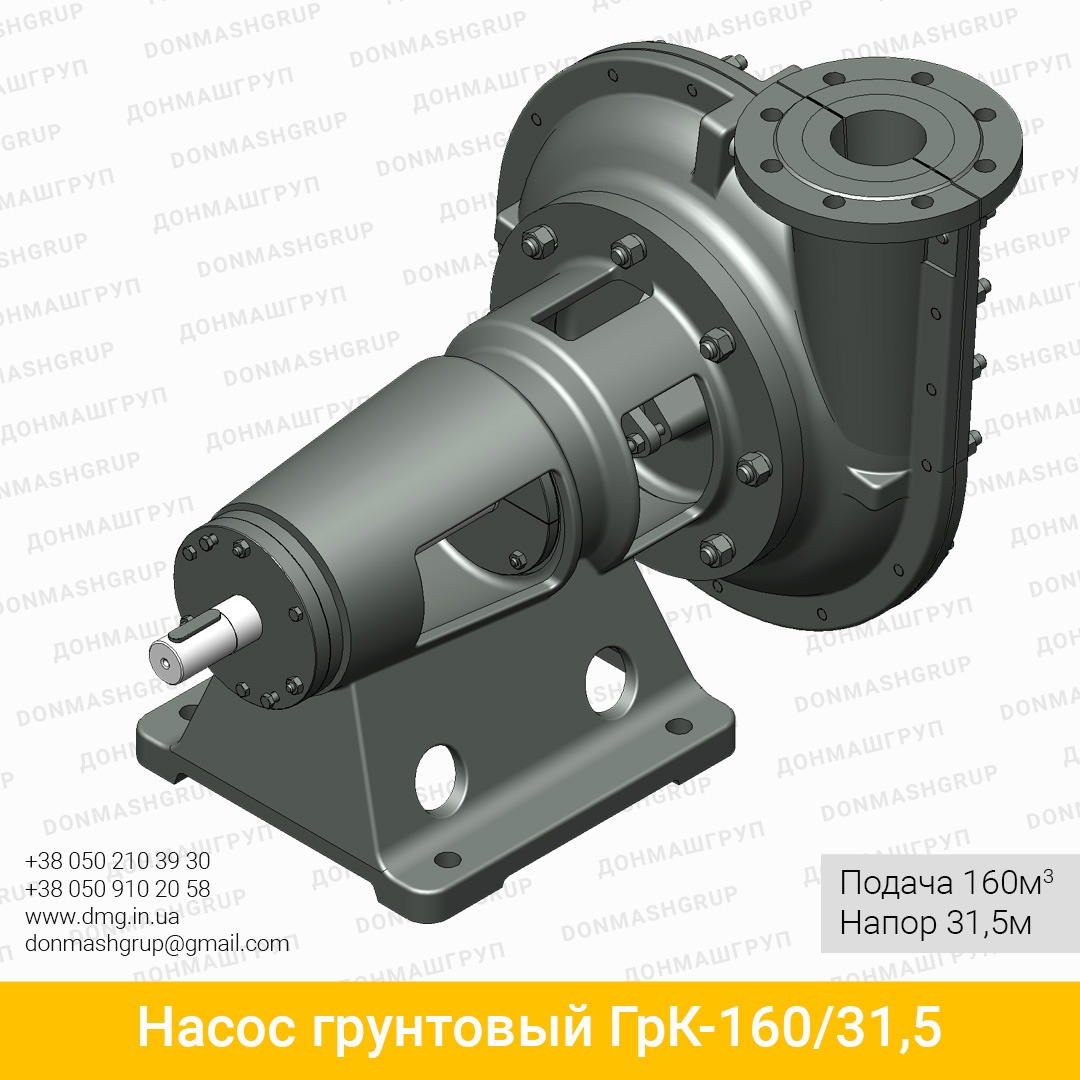

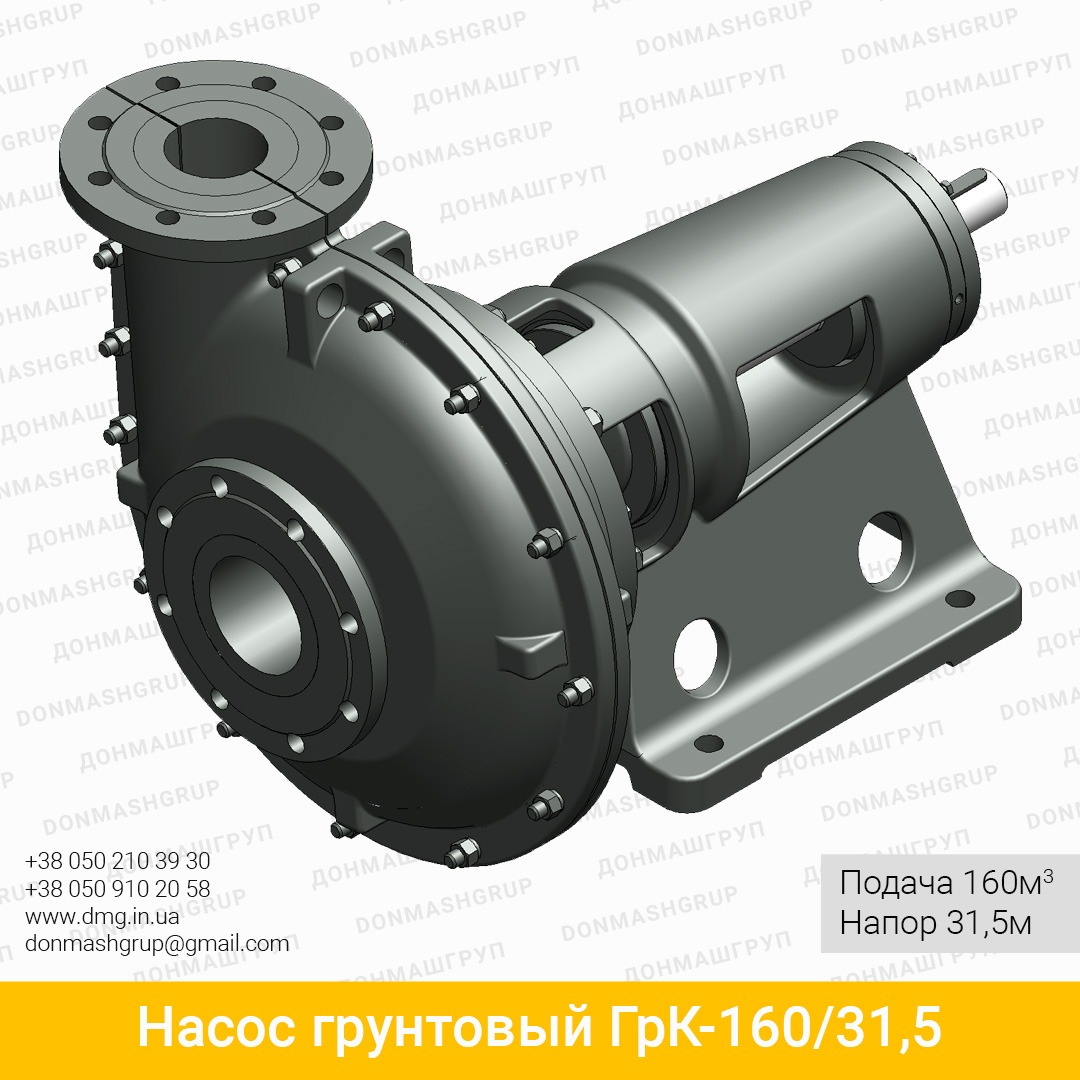

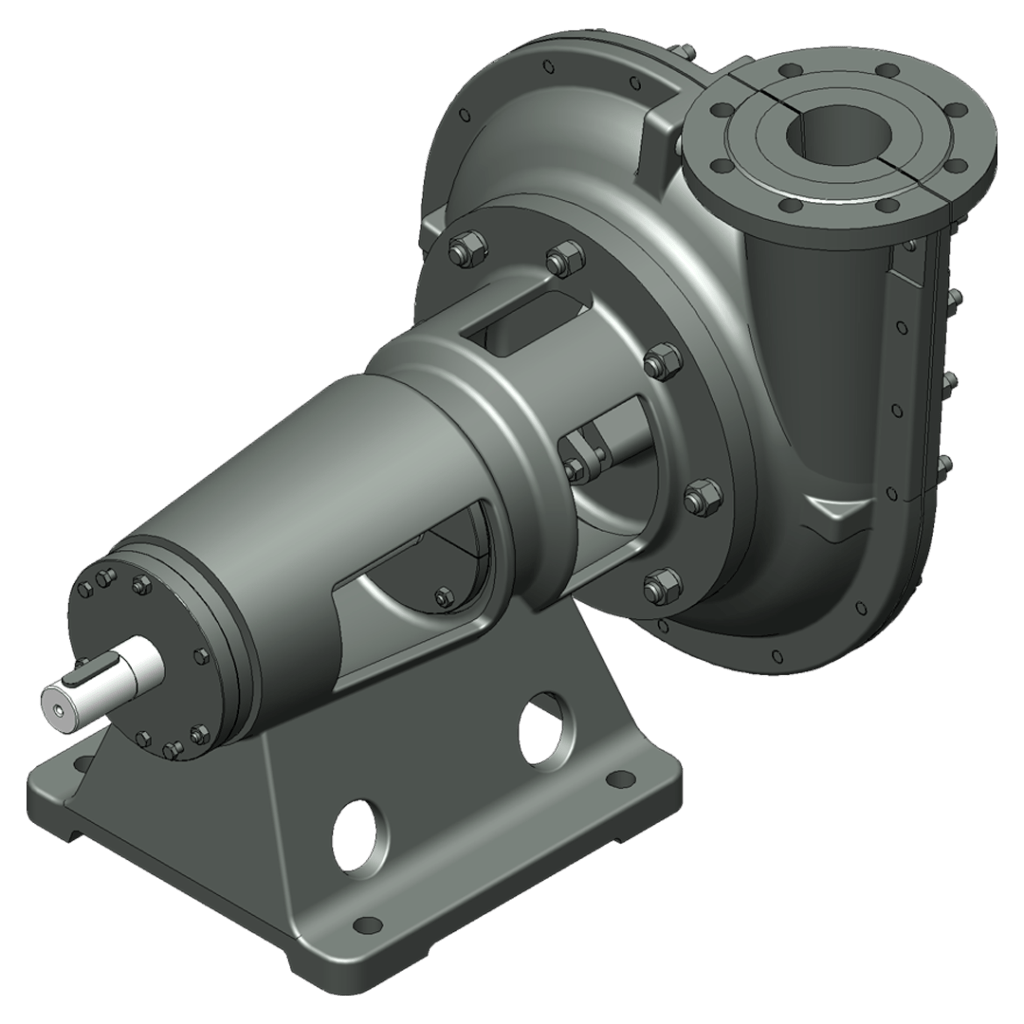

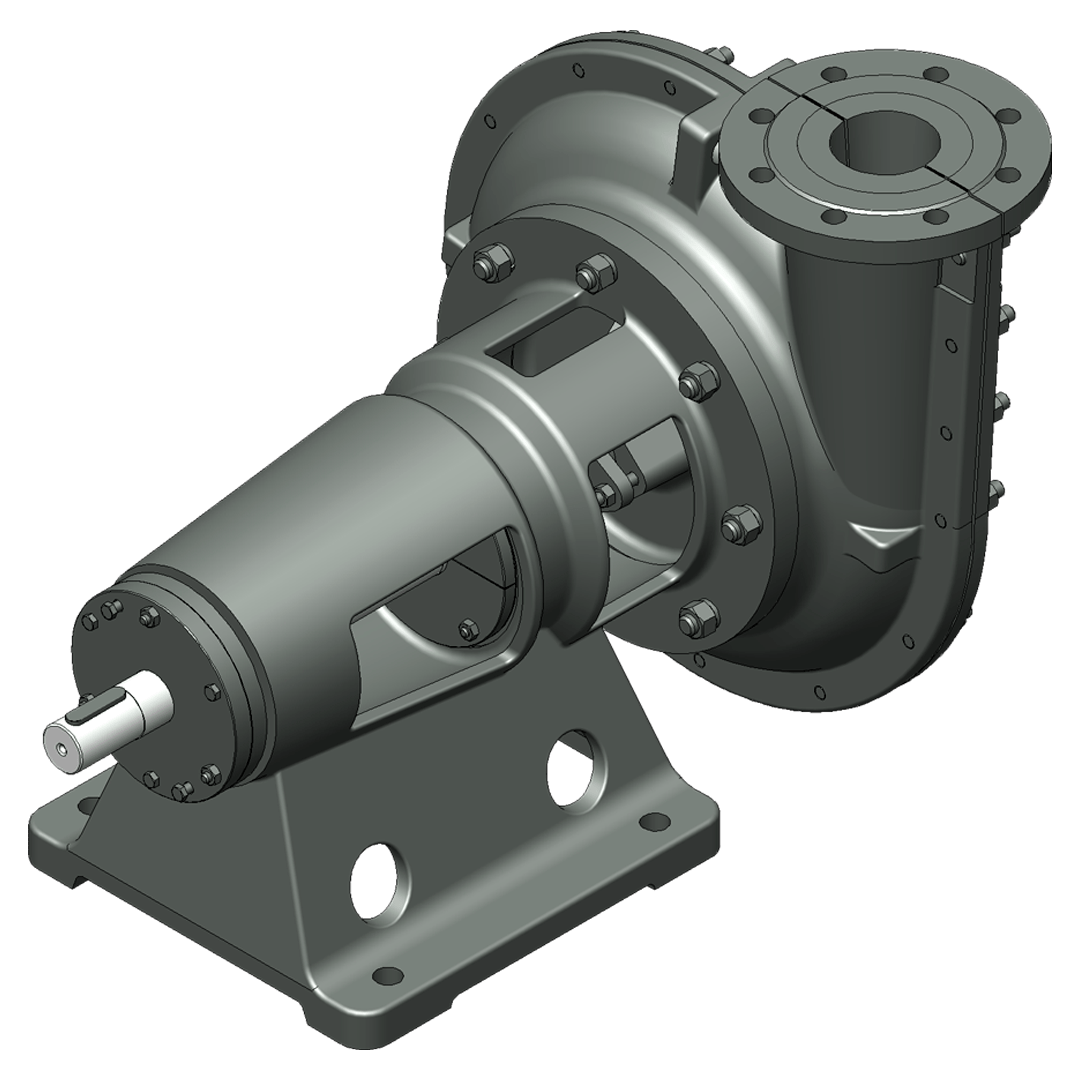

3D-изображение горизонтального грунтового насоса ГрК 160/31,5

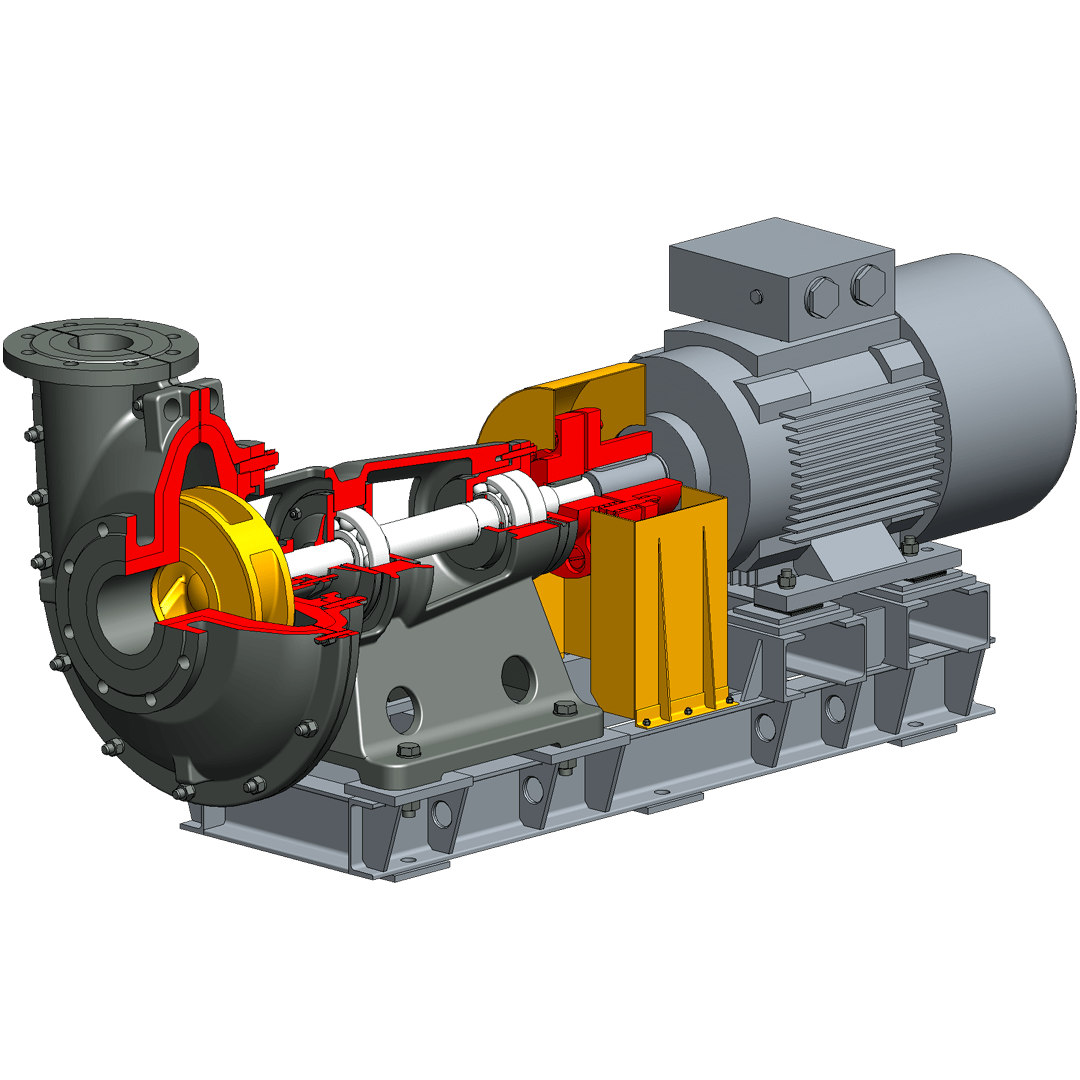

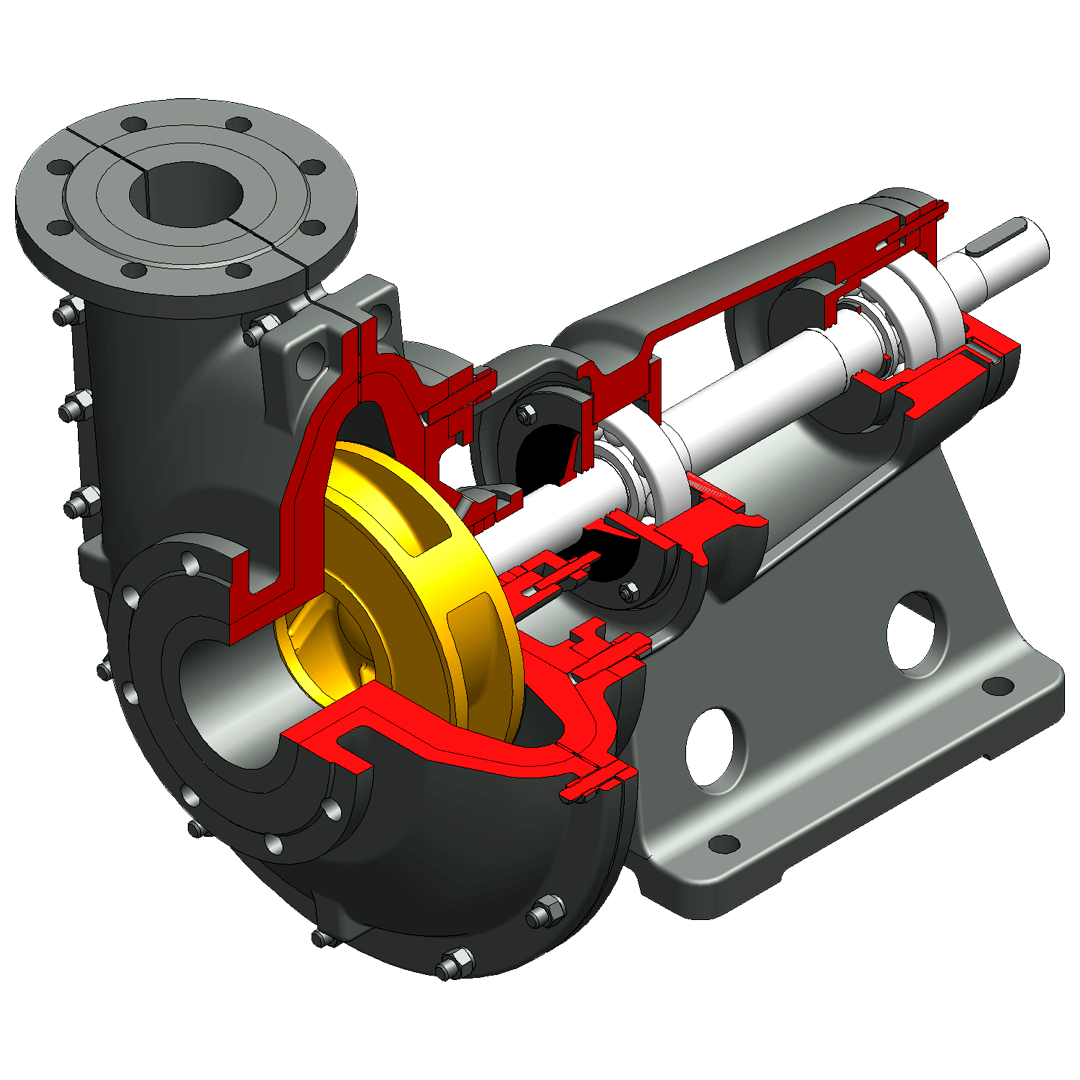

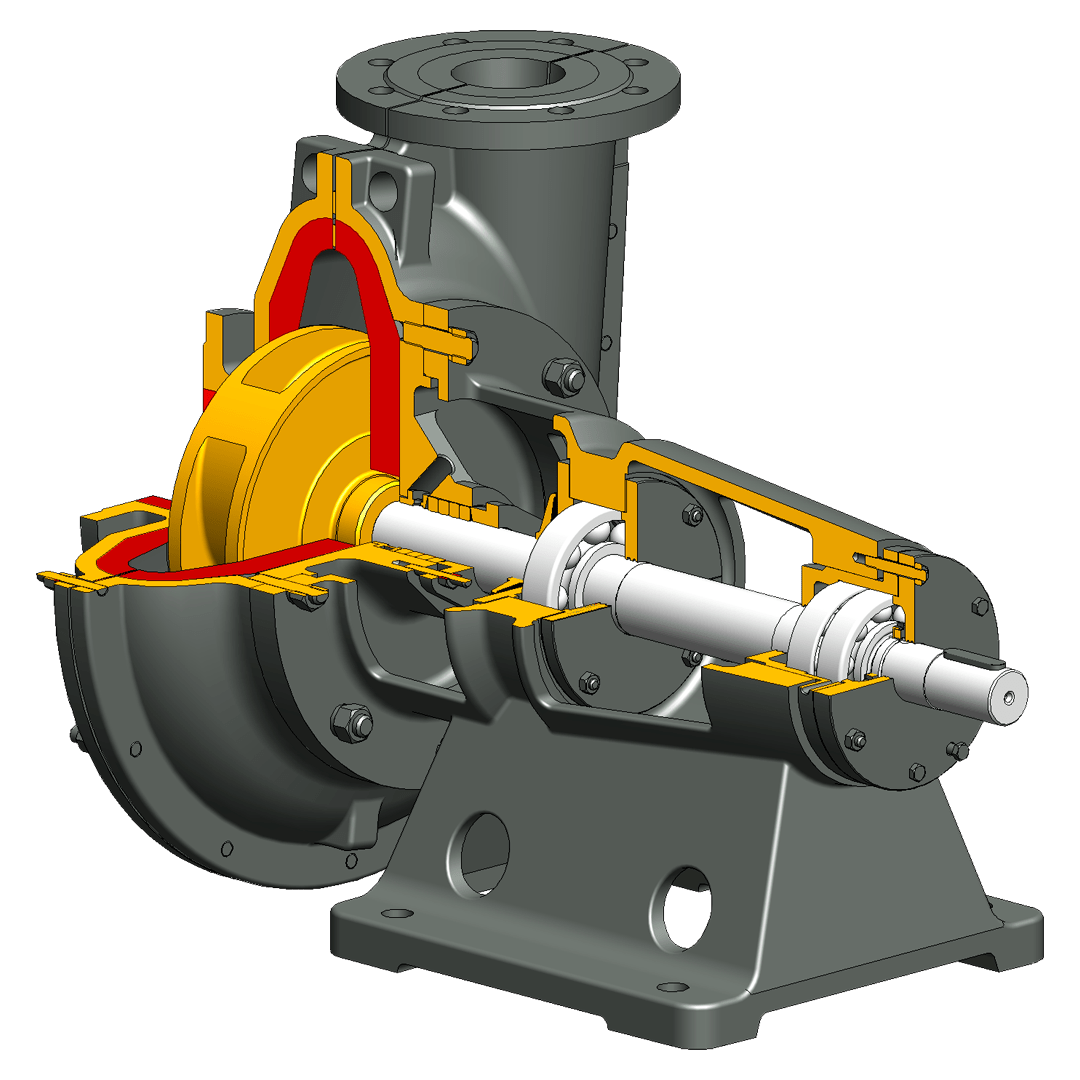

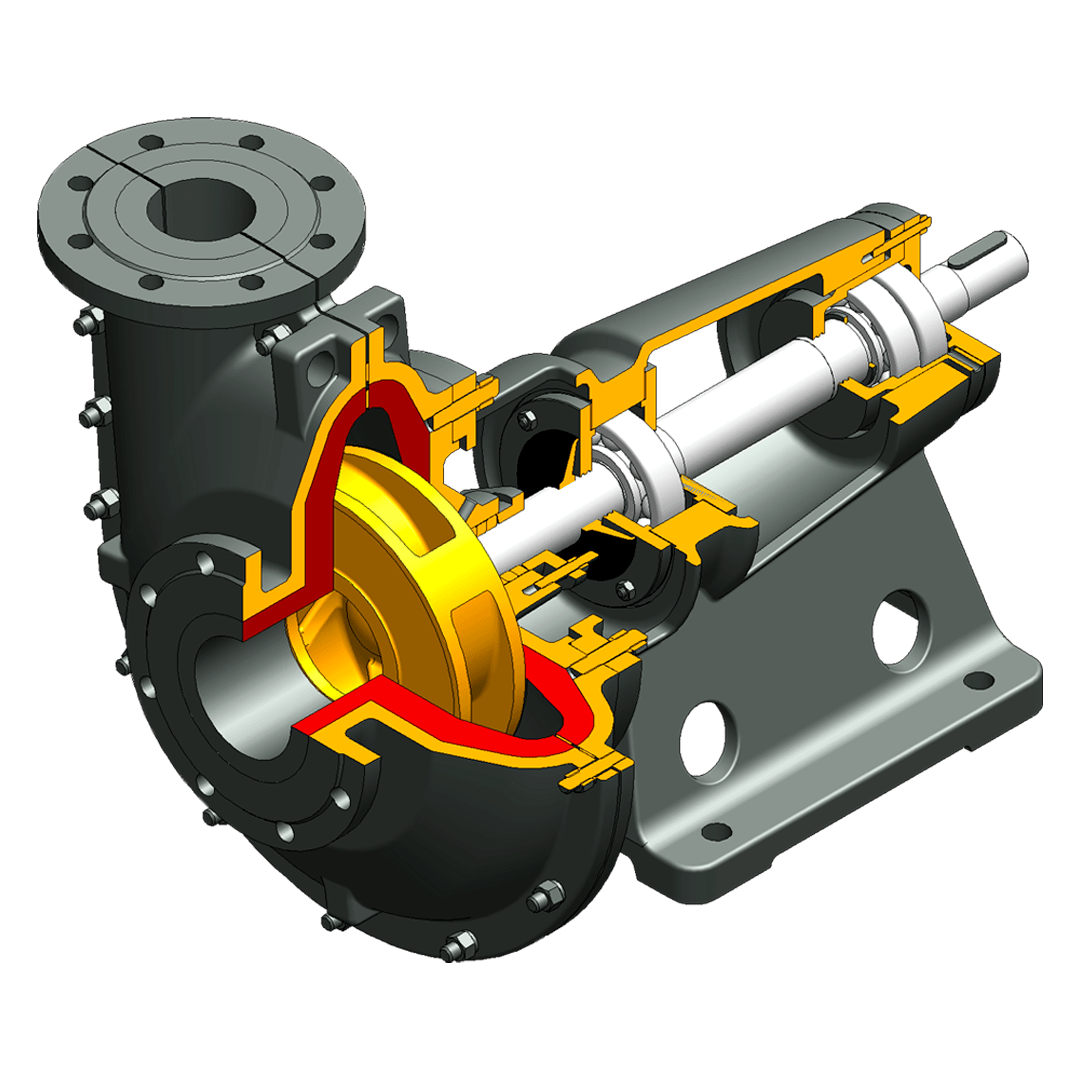

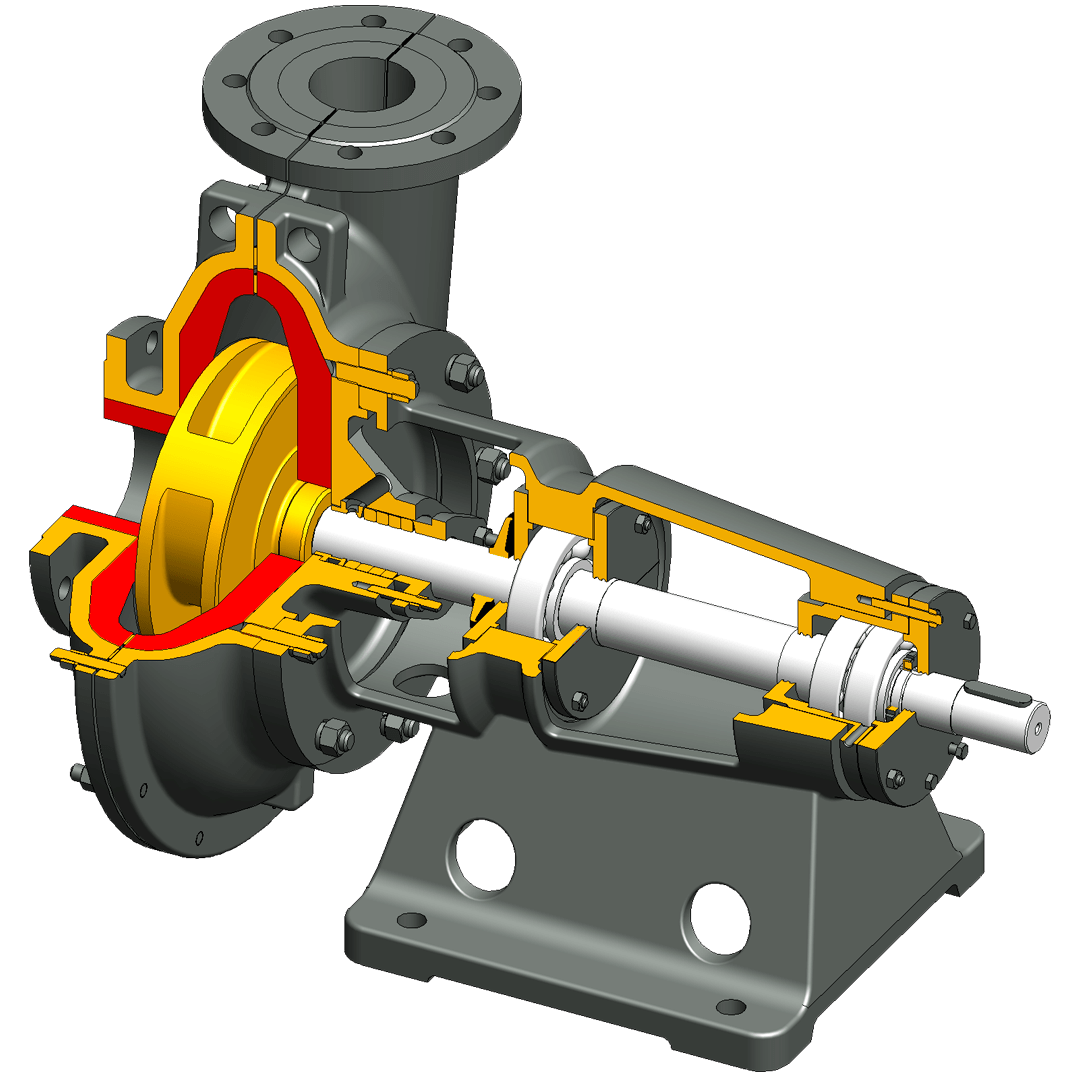

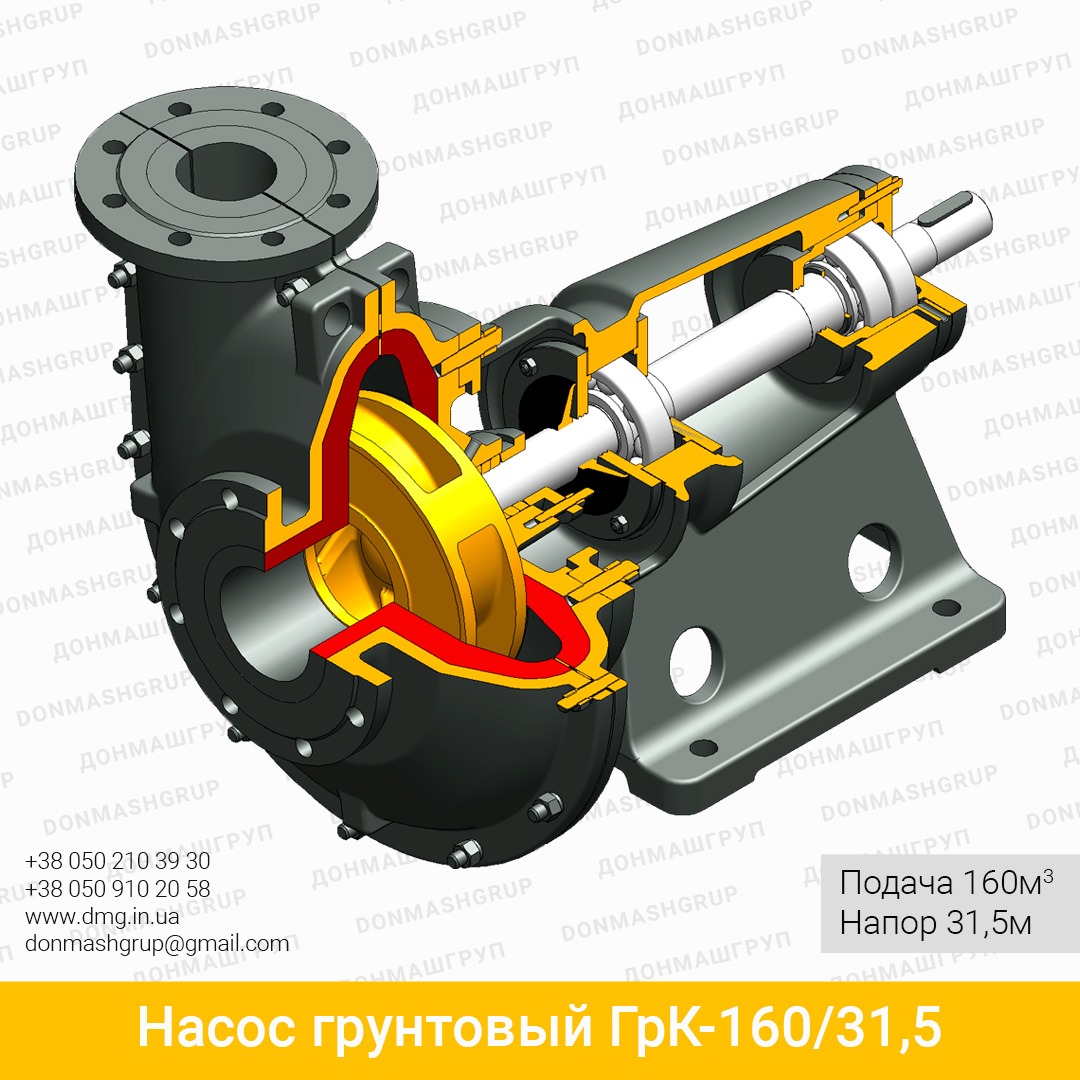

3D-модель грунтового насоса ГрК 160/31,5 в разрезе

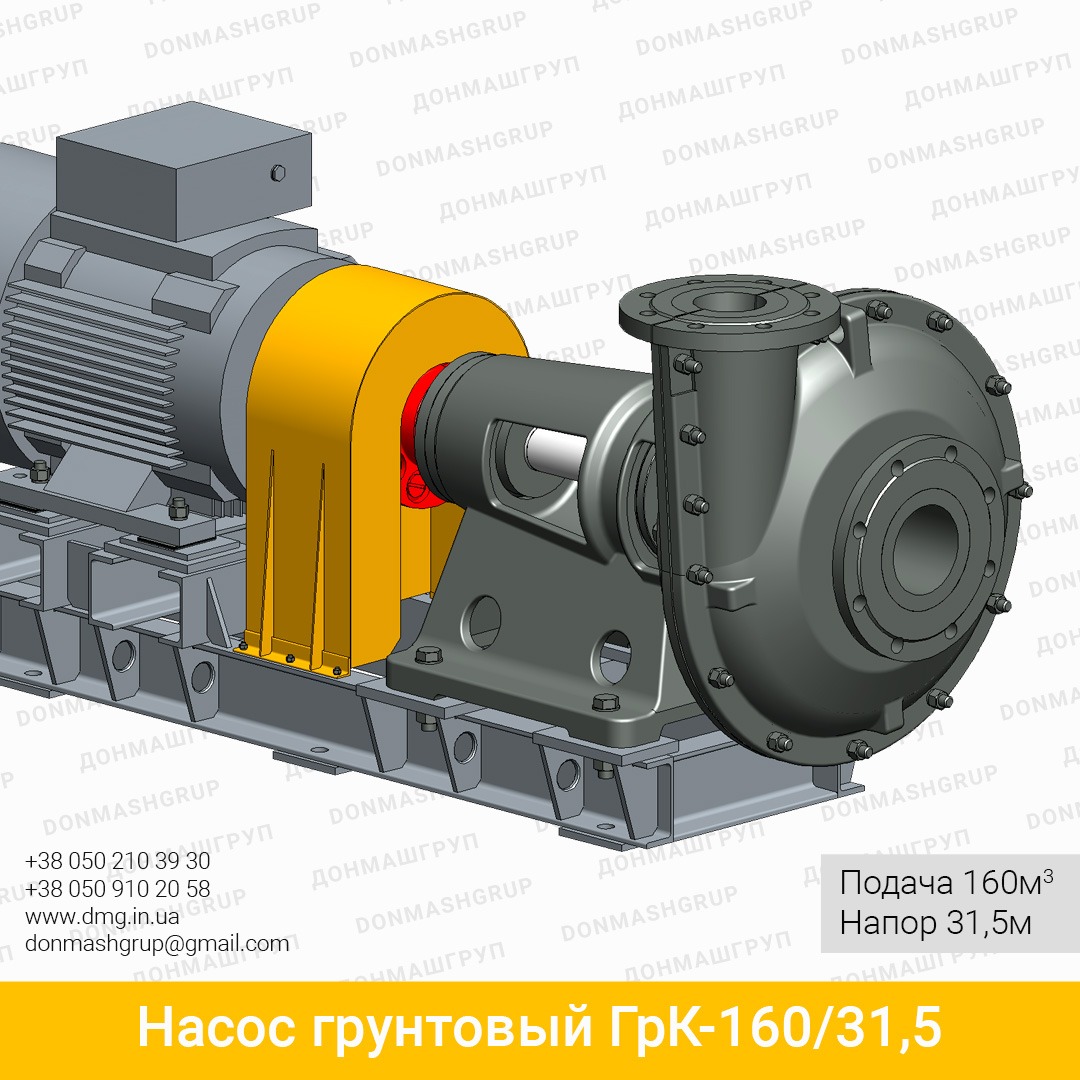

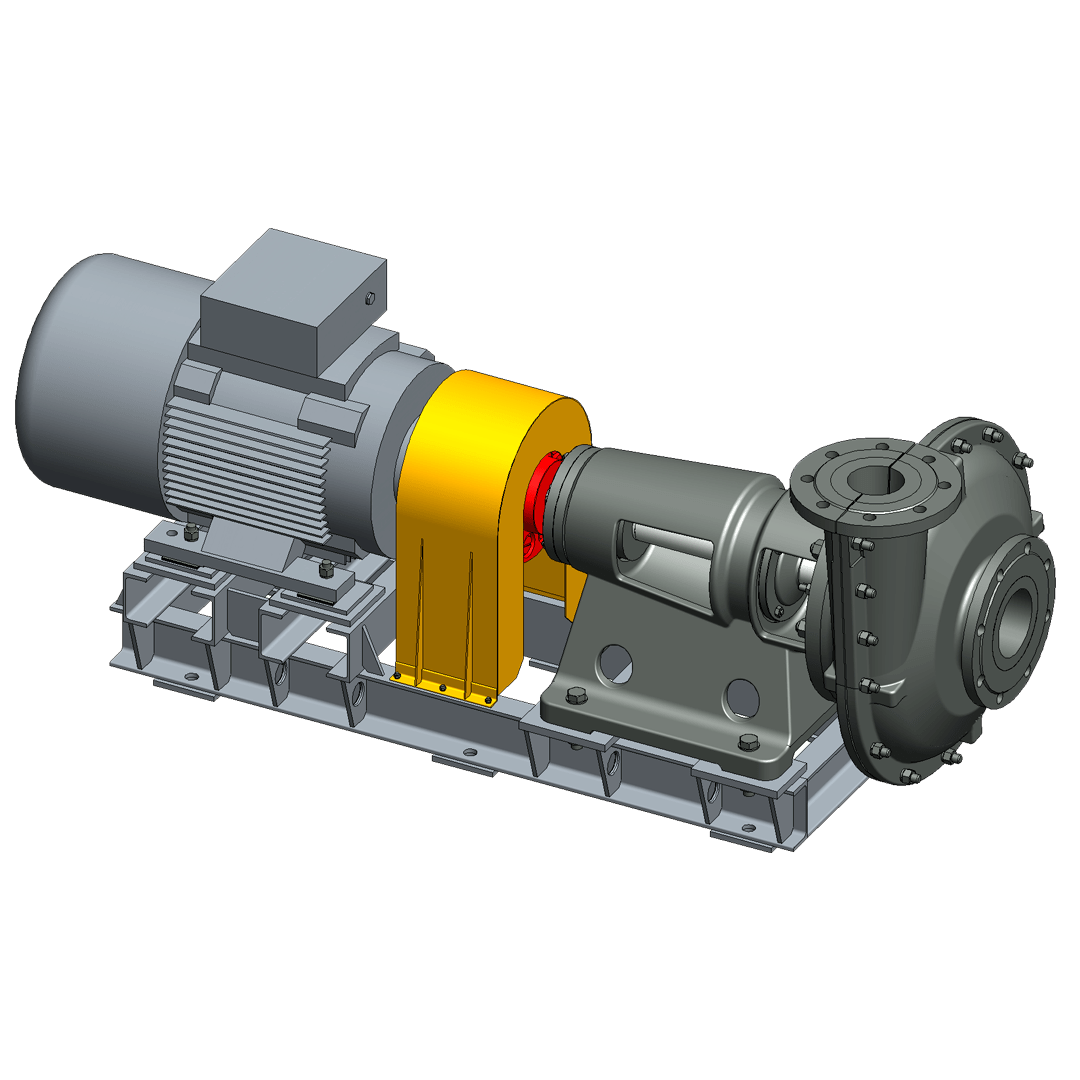

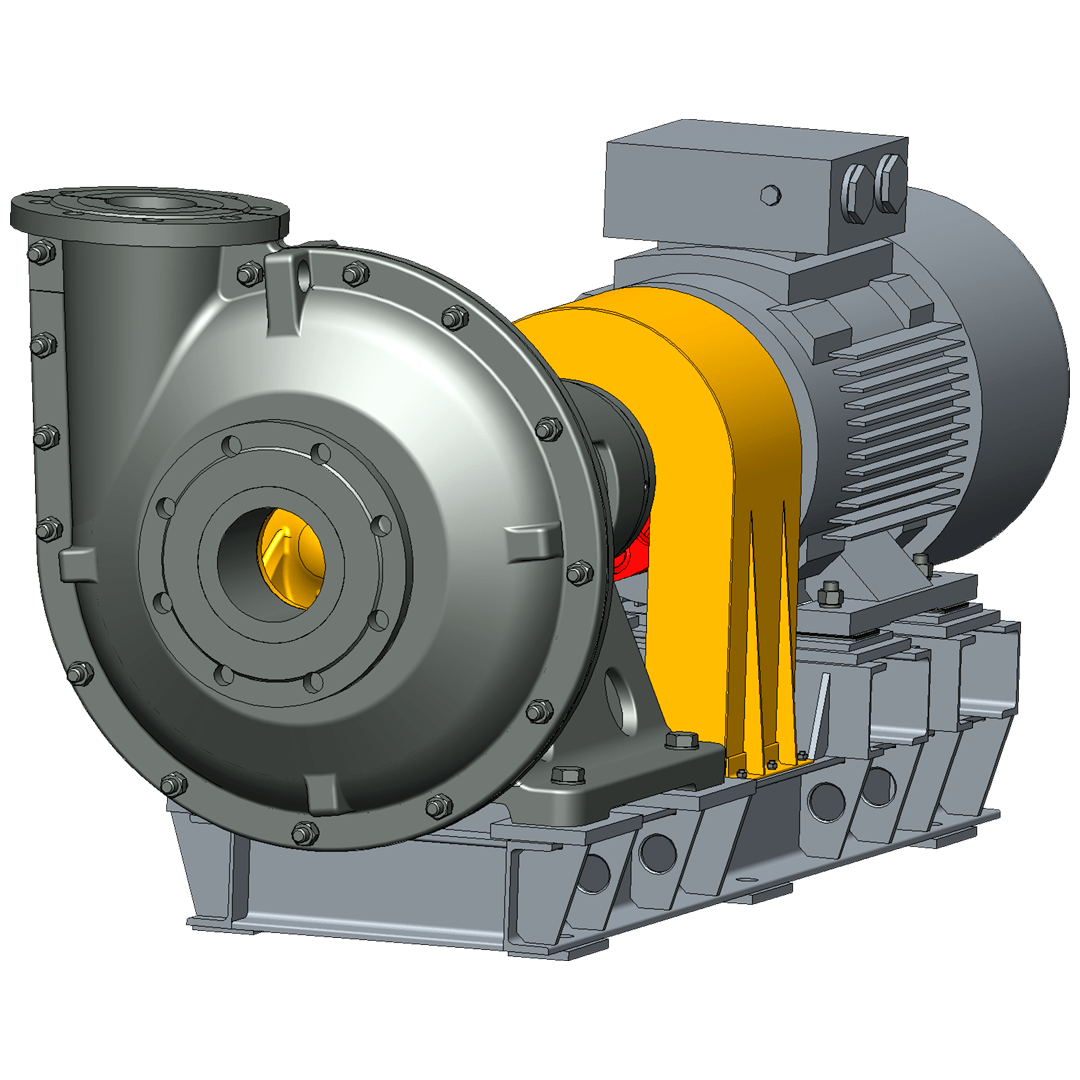

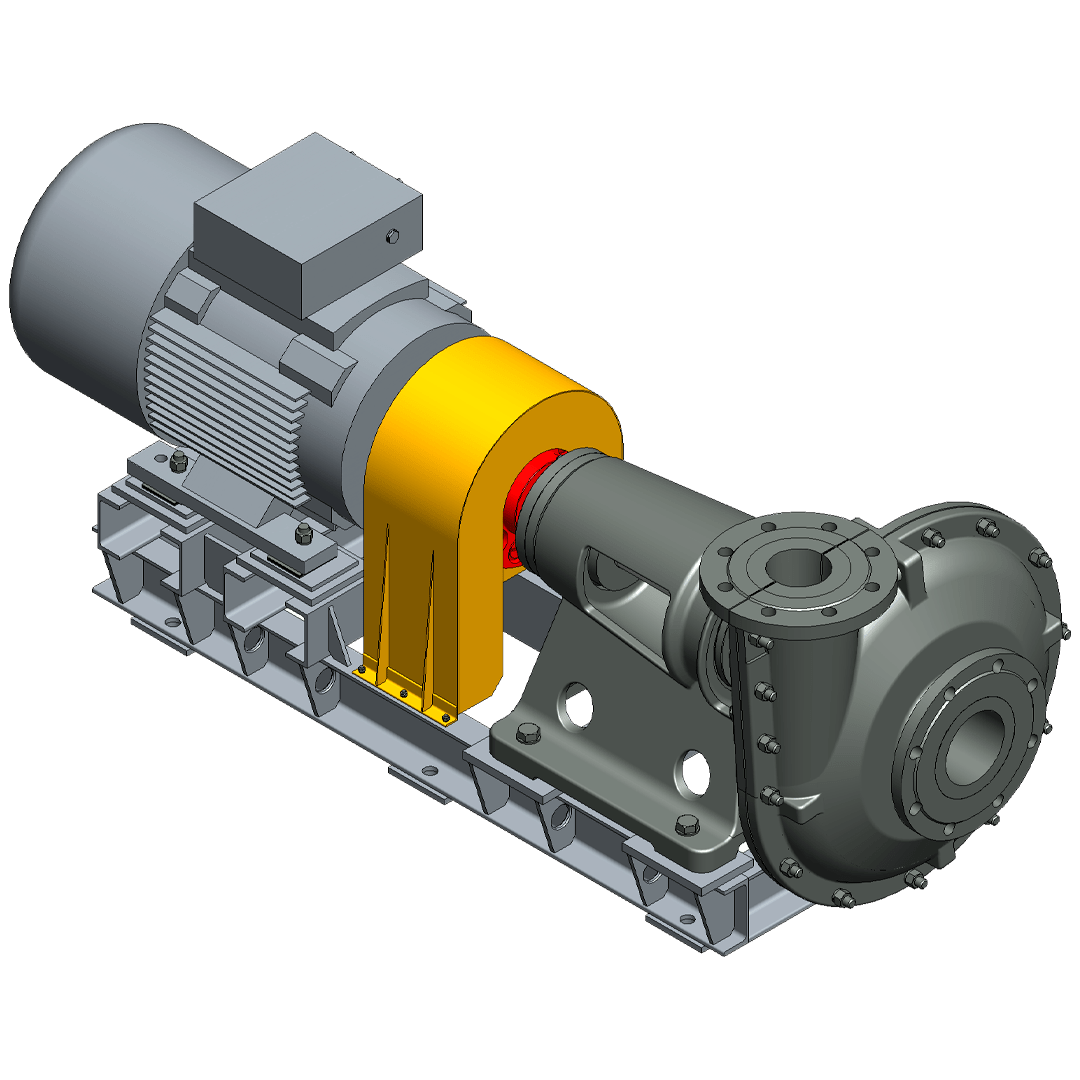

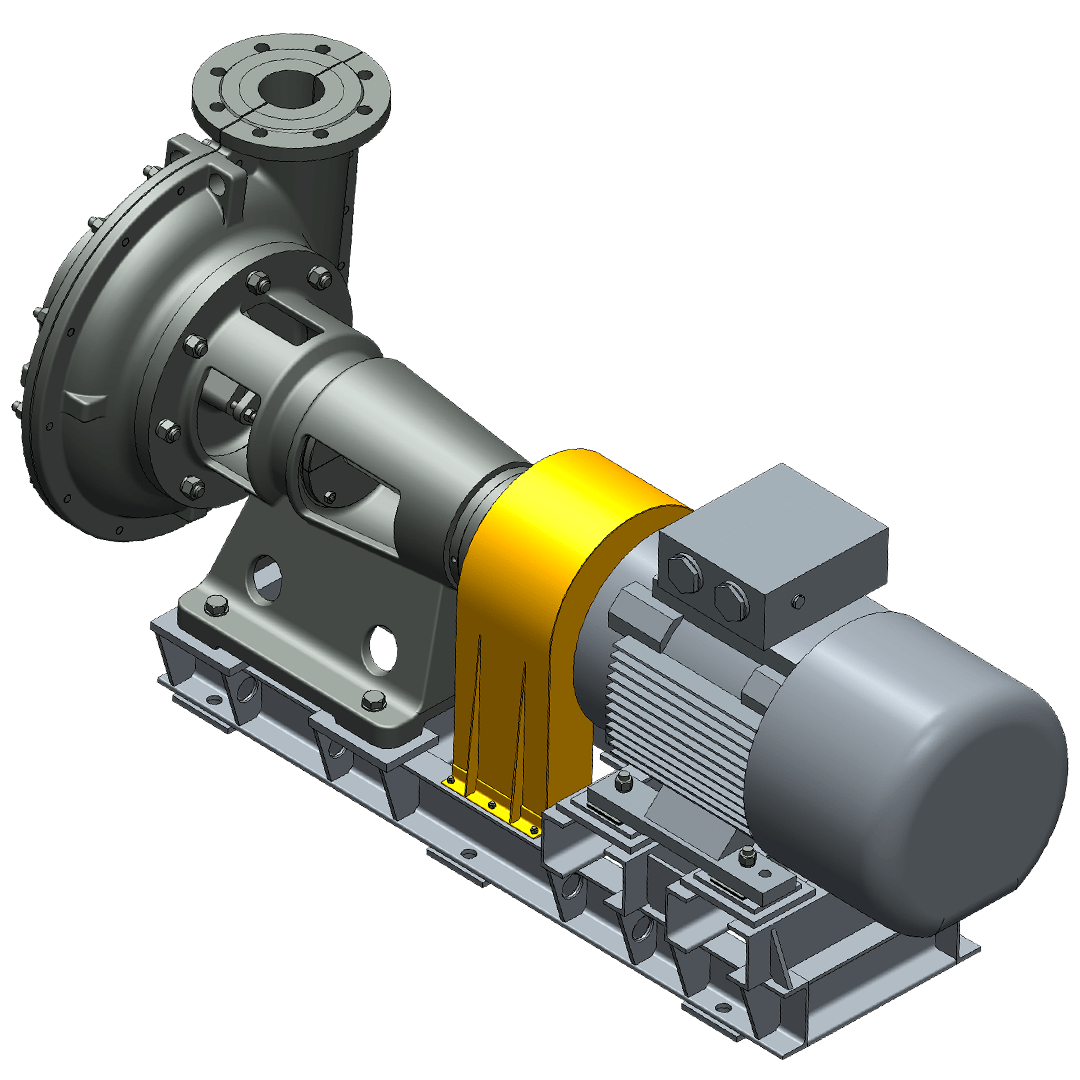

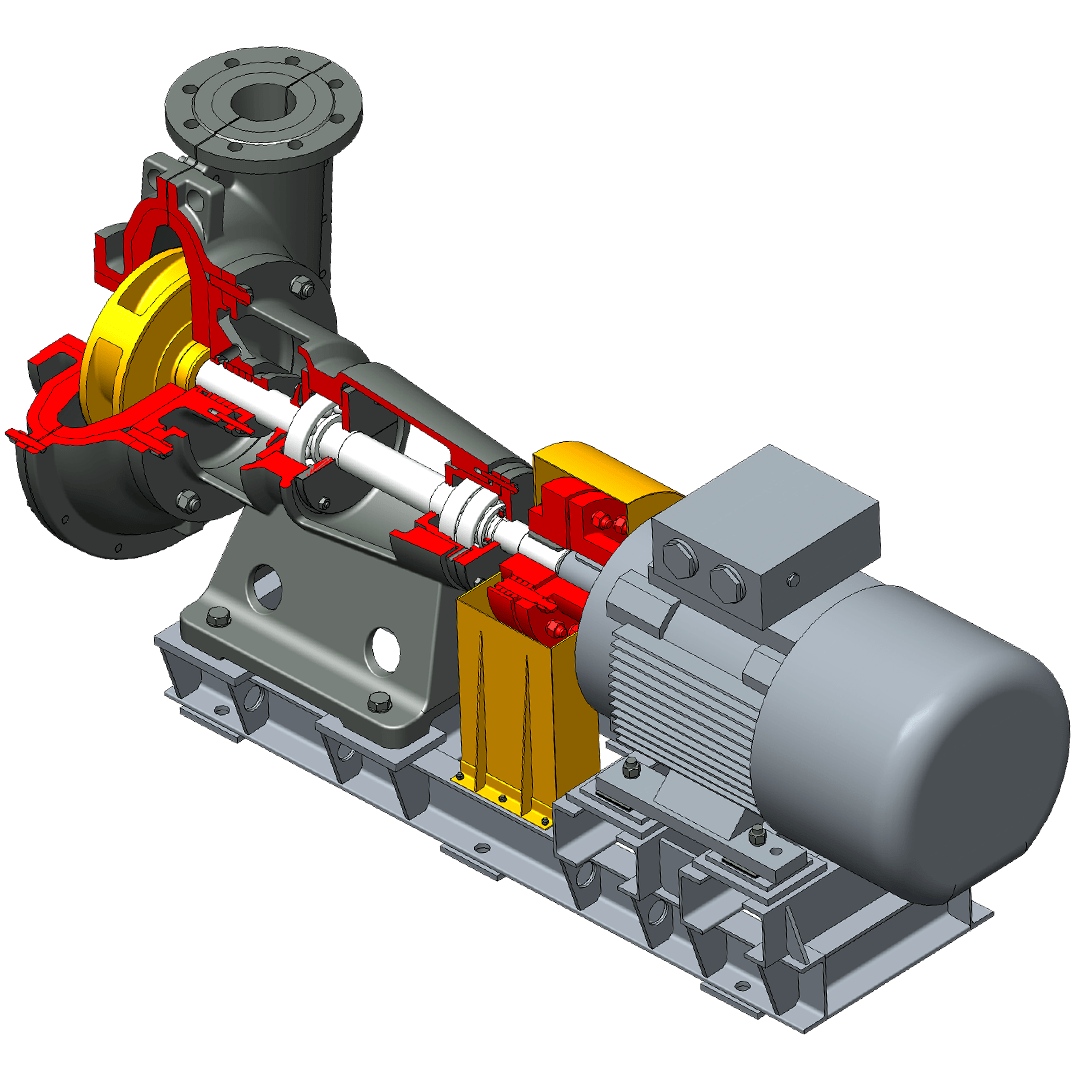

3D-изображение агрегата грунтового насоса ГрК 160/31,5 с электродвигателем

Грунтовый насос ГрК-160/31,5

• производительность — 160м3/ч
• напор — 31,5м
• электродвигатель — 45кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы грунтовые, Насосы с подачей до 300м³/ч

ЦЕНТРОБЕЖНЫЙ ГРУНТОВЫЙ НАСОС ГрК-160/31,5

Грунтовый насос ГрК-160/31,5 достаточно распространенная модель грунтового наоса, которая до сих пор широко применяется на многих горно-обогатительных комбинатах Украины.

При этом мы рекомендуем нашим заказчикам приобретать за ту же цену его полный улучшенный аналог — насос Гр-160/31,5, у которого вся проточная часть изготовлена из особо устойчивого к абразивному износу высокохромистого чугуна типа ИЧХ28Н2.

Назначение грунтового насоса ГрК-160/31,5

Грунтовый насос ГрК 160/31,5 предназначен для перекачивания абразивных гидросмесей с мелкой фракцией рудной породы, крупным песком и другими абразивными сыпучими материалами.
Перекачиваемая гидросмесь должна соответствовать следующим параметрам:

плотность пульпы — до 1600 кг/м3;
максимальный размер твердых частиц — до 6 мм;
объемная концентрация твердых включений — до 40%;
водородный показатель — рН 6-8;
температура гидросмеси — от 1°С до 60°С;

Горизонтальный грунтовый насос ГрК 160/31,5 применяется на горно-обогатительных и металлургических комбинатах, теплоэлектростанциях, в технологических линиях дробления и обогащение полезных ископаемых.

Проточная часть и особенности конструкции насоса ГрК-160/31,5

Спиральный корпус (улитка) грунтового насоса ГрК 160/31,5 изготавливается из чугуна СЧ20 или стали 35Л и футируются корундом на органической связке (эпоксидной смоле).
Рабочее колесо насоса ГрК 160/31,5 изготавливается из устойчивых к абразивному износу высокохромистых чугунов типа: ИЧХ28Н2, ЧХ22.

В отличие от традиционных моделей, изготавливаемыми другими поставщиками, грунтовый насос ГрК 160/31,5 производства ДОНМАШГРУП оснащен усиленным подшипниковым узлом, который защищен от внешнего воздействия манжетами.

Кроме насоса в сборе или комплектующих проточной части, в компании ДОНМАШГРУП вы можете купить любые запасные части для грунтового насоса ГрК-160/31,5 по цене завода изготовителя.

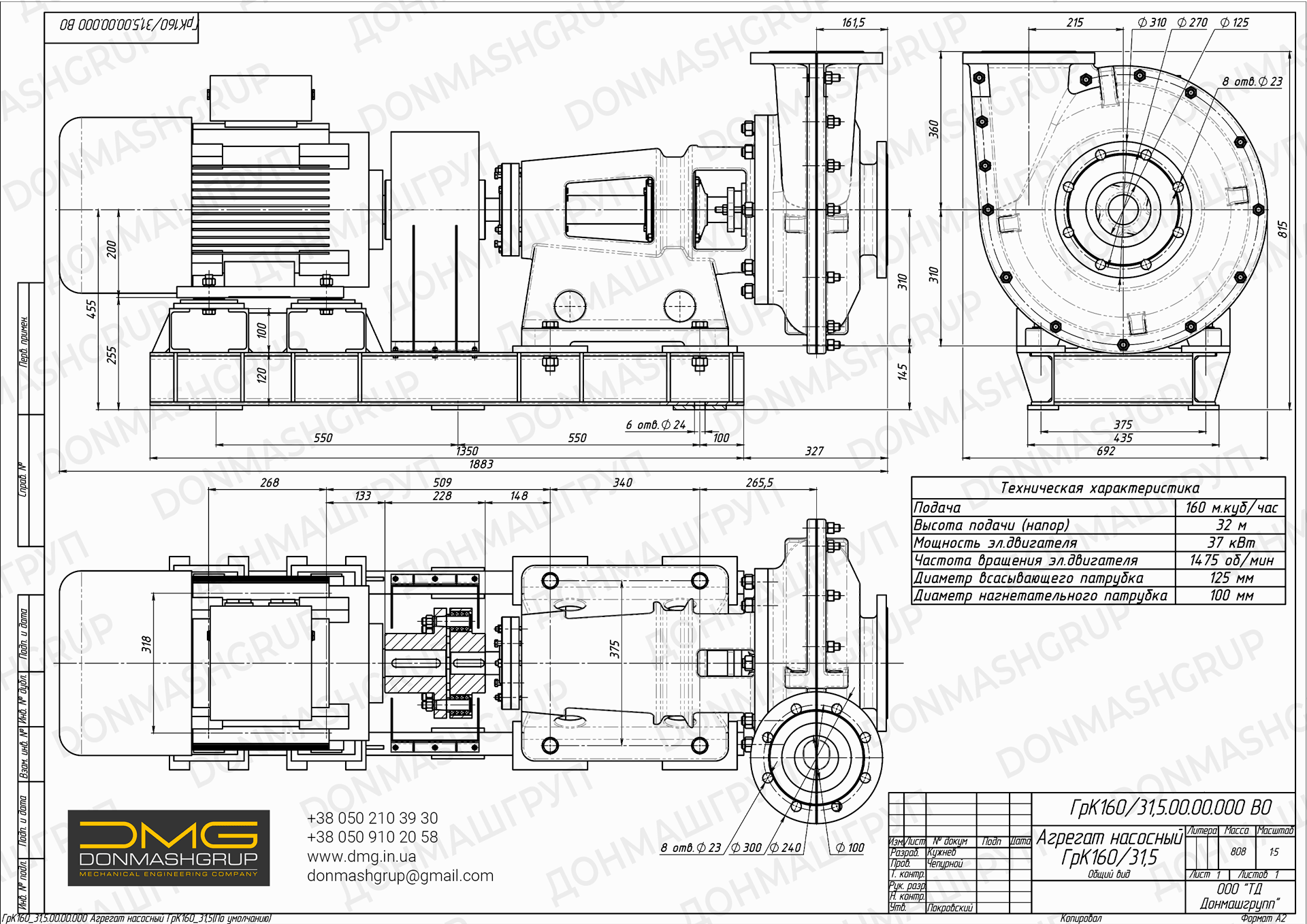

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУНТОВОГО НАСОСА ГрК-160/31,5

Подача, м3/ч	160
Напор, м	32
Допускаемый кавитационный запас, м, не менее	4,5
КПД, не менее, %	60
Мощность электродвигателя, кВт	37
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	125
Диаметр нагнетающего патрубка, мм	100
Габаритные размеры насоса без электродвигателя, мм (д-в-ш)	995-670-692
Габаритные размеры агрегата в сборе с электродвигателем, мм (д-в-ш)	1883-815-692
Масса насоса без электродвигателя, кг	408
Масса агрегата насосного в сборе с рамой и электродвигателем, кг	808

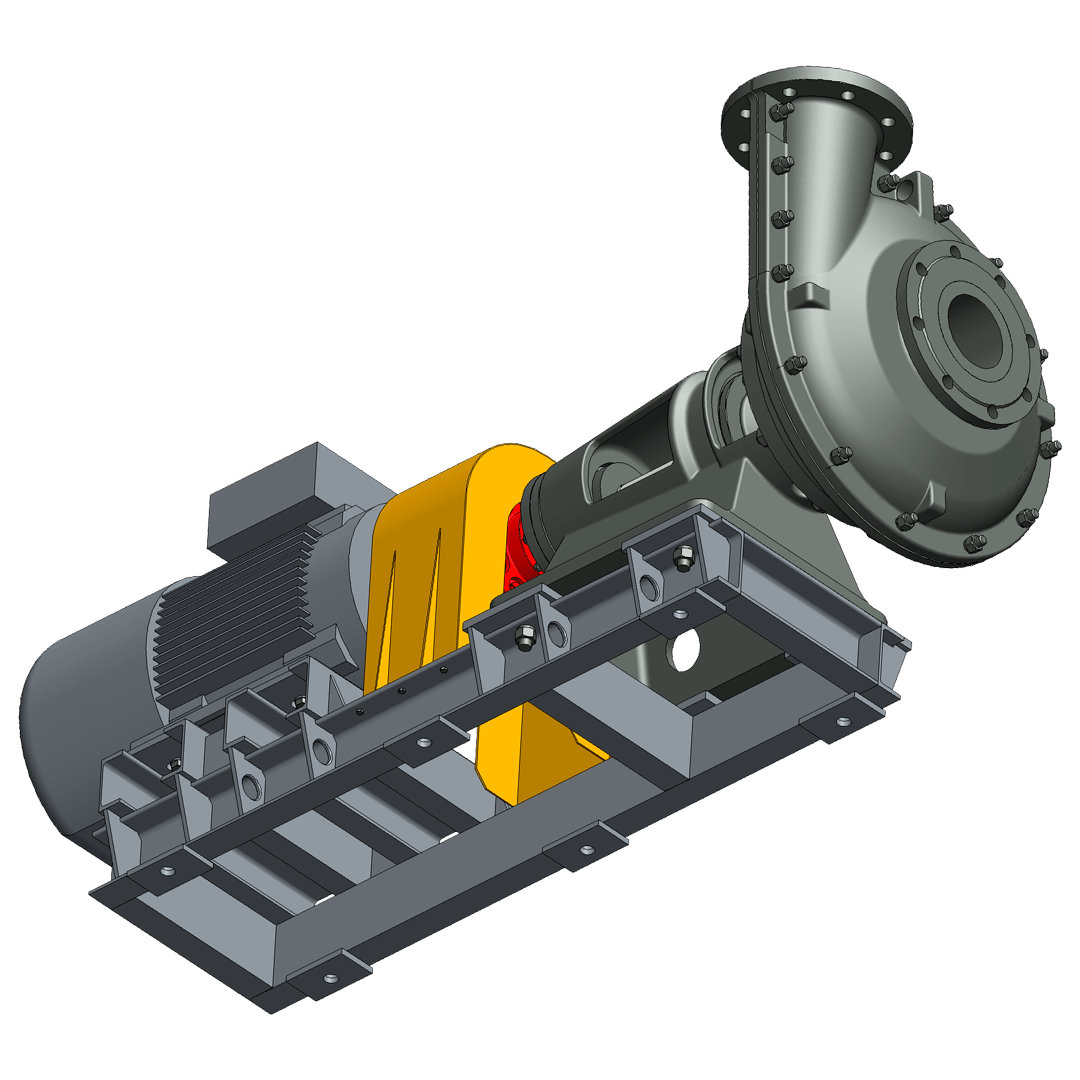

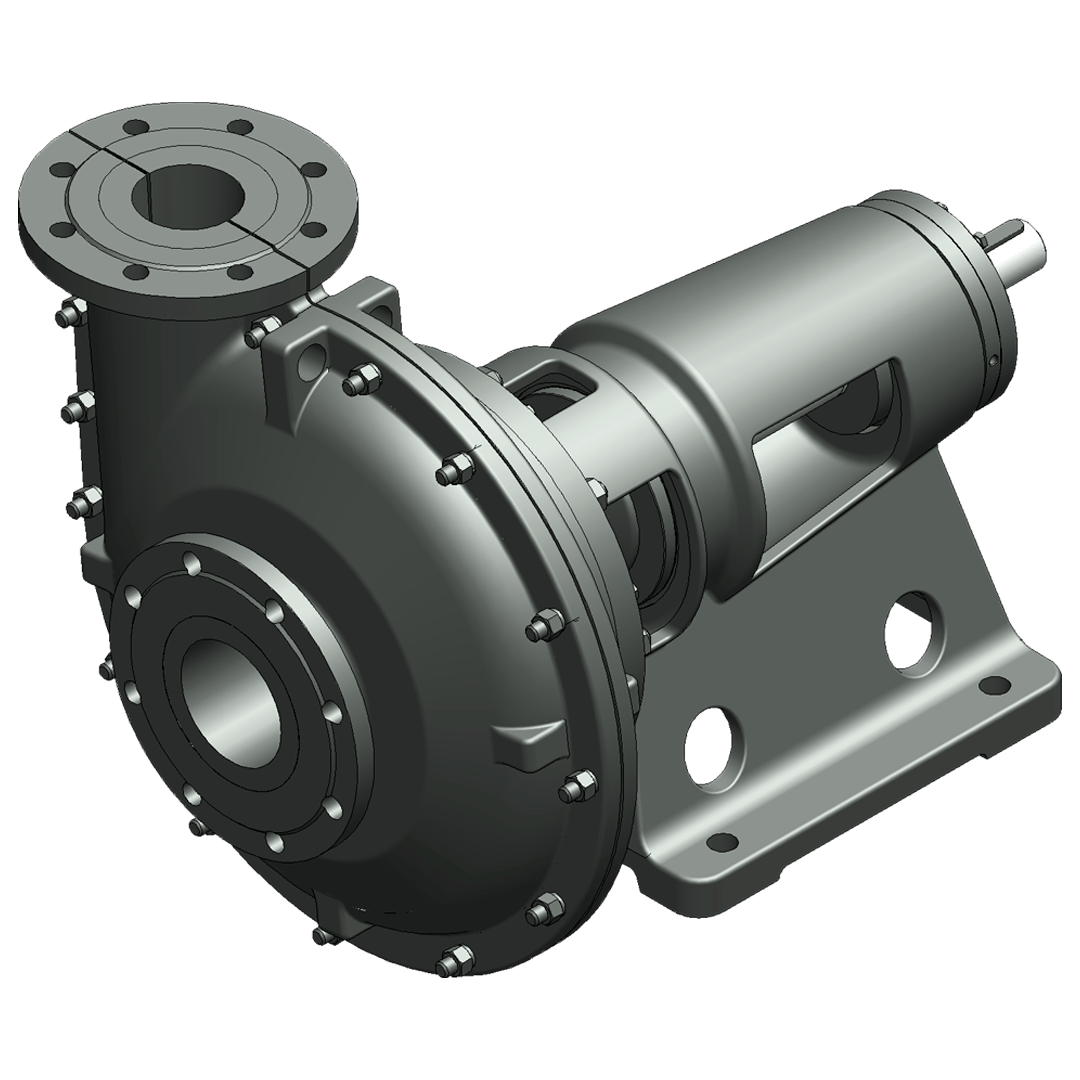

РЕАЛЬНЫЕ 3d-модели грунтового насоса ГРК-160/31,5

Кроме насоса в сборе или комплектующих проточной части, у нас вы можете купить любые запасные части для грунтового насоса ГрК-160/31,5 по цене завода изготовителя.
