Лента (цепь) ковшовая В-1000 обезвоживающего элеватора ЭО10
• ширина ковша -1000 мм
• вместимость ковша — 100л
• шаг ковшей — 400/800мм
ЛЕНТА КОВШОВАЯ В-1000 ЭЛЕВАТОРА ОБЕЗВОЖИВАЮЩЕГО ЭО-10
Огромный опыт работы и надлежащая обратная связь с нашими заказчиками, применение оптимальных материалов и термообработка всех трущихся элементов цепи, позволили конструкторам ДОНМАШГРУПП построить ковшовые ленты обезвоживающих элеваторов ЭО с повышенным ресурсом эксплуатации.
Назначение и область применения элеватора ковшового ЭО10С (ЭО10)
Элеватор ковшовый обезвоживающий ЭО10С (ЭО10) является транспортным устройством непрерывного действия, установленном под углом 65°, с попутным обезвоживанием различных продуктов обогащения.
Основным бесконечным тяговым органом элеватора ЭО-10 является замкнутая ковшовая лента (цепь) В-1000 с прикрепленными к ней ковшами, в которых имеются отверстия для обезвоживания транспортируемого материала.
Элеваторы ковшовые обезвоживающие ЭО-10 применяется на обогатительных фабриках и коксохимических производствах для выдачи конечных и промежуточных продуктов при мокрых процессах обогащения.
Наибольшее распространение элеваторы ЭО10С (ЭО10), обезвоживающие получили на углеобогатительных фабриках с применением отсадочных машин и моечных желобов, где они являются частью технологической цепи аппаратов, выполняющих функции предварительного обезвоживания продуктов обогащения.
1-Секция нижняя (с обводными роликами), 2-Секция закрытая (подводная полость элеватора, 3-Секция открытая (надводная), 4-Секция открытая с ловителем, 5-Головка приводная (левая или правая), 6-Рама опорная, 7-Лента ковшовая (сосредоточенная или рассредоточенная)
Компанией ДОНМАШГРУПП изготавливаются ковшовые ленты (цепи) В-1000 для двух типов обезвоживающих элеваторов:
Элеватор ЭО-10С — с сосредоточенным расположением ковшей на каждом шаге цепи.
Элеватор ЭО-10 – с рассредоточенным расположением ковшей через шаг цепи
Устройство и особенности конструкции
ленты ковшовой
в-1000 элеватора ЭО10С (ЭО10)
В ковшовых лентах обезвоживающих элеваторов ЭО10 производства ДОНМАШГРУПП применены специальные втулочные цепи повышенной надежности и долговечности. Данные цепи являются тяговым органом ковшей, которые прикреплены к боковым граням внутренних пластин цепи. Все цепи элеватора ЭО-10 соответствуют требованиям ГОСТ 588-81 «Цепи тяговые пластинчатые», а по многим параметрам и превосходят данные требования.
В ковшовых лентах (цепях) элеваторов ЭО10С (ЭО10) нами применяются конструкции цепей различных типов и исполнений.
Типы используемых цепей:
- втулочные (основной тип цепей);
- катковые с гладкими катками с подшипниками скольжения.
Исполнения используемых цепей:
- неразборная цепь со сплошными валиками — основное исполнение (все концевые разъемные детали фиксируются электросваркой);
- разборная цепь со сплошными валиками (все разъемные детали фиксируются на болтовые соединения).
Все трущиеся поверхности элементов цепи ЭО10С (ЭО10) подвергнуты термической обработке:
- валики цепей ЭО10 изготавливаются из стали 40Х ГОСТ4543-71 с термической обработкой (улучшение для повышения прочностных свойств с поверхностной закалкой ТВЧ на глубину 2,0…2,5 мм с твердостью 50…55 HRC);
- втулки цепей ЭО-10С (ЭО-10) изготавливаются из стали 20Х ГОСТ4543-71 с термической обработкой (цементирование на глубину 1,2…1,6 мм с последующей закалкой на твердость 50…58 HRC);
- катки изготавливаются из стали 40Х ГОСТ4543-71 с термической обработкой (улучшение для повышения прочностных свойств с поверхностной закалкой на глубину 2,0…2,5 мм с твердостью 50…55 HRC);
- пластины изготавливается из стали 45 ГОСТ1050-88 с термической обработкой отверстий и трущихся граней (поверхностная закалка ТВЧ на глубину 2,0…3,0 мм с твердостью 50…55 HRC).
Днище ковшей ленты ковшовой ЭО-10С (ЭО-10 изготавливаются из листа 4 мм ст3 ГОСТ380-94 и перфорируется пазовыми ячейками размером 20х5, с шагом 20х20 мм. Боковины и отводной лист ковшей выполняются из листа 6 мм ст3 ГОСТ380-94.
Конструкция ковша усилена уголками и полосой. Ковши соединяются с внутренними пластинами каждой ветви цепи на заклепочные соединения — практика показывает, что это самое надежное крепление.
ВОЗМОЖНОСТЬ ИЗГОТОВЛЕНИЯ ПО ИНДИВИДУАЛЬНЫМ ТРЕБОВАНИЯМ
По согласованию с заказчиком мы можем внести изменения, которые сделают работу ленты ЭО-10 еще надежнее и существенно повысят ресурс ее эксплуатации. Либо напротив, с целью удешевления поможем подобрать материалы для достижения оптимального соотношения «цена-качество». Примеры возможных изменений с которыми уже сталкивалось наше предприятие:
- применение более толстого материала на днище ковша, боковинах, отводном листе;
- изменение размеров втулочно-пальцевых соединений;
- изменение требований по термическому упрочнению любой детали;
- изменение марки применяемого материала. Например, хорошие показатели ресурса показывает замена материала пластин со стали 45 на упрочненный износостойкий материал в состоянии поставки HARDOX. Данный материал также может использоваться на всех элементах ковша, включая перфорированное днище ковша;
- изменение размера и формы ячейки перфорации днища ковша;
- конструктивное изменения замка цепи, а также любые другие изменения, которые не ухудшают работоспособность ленты.

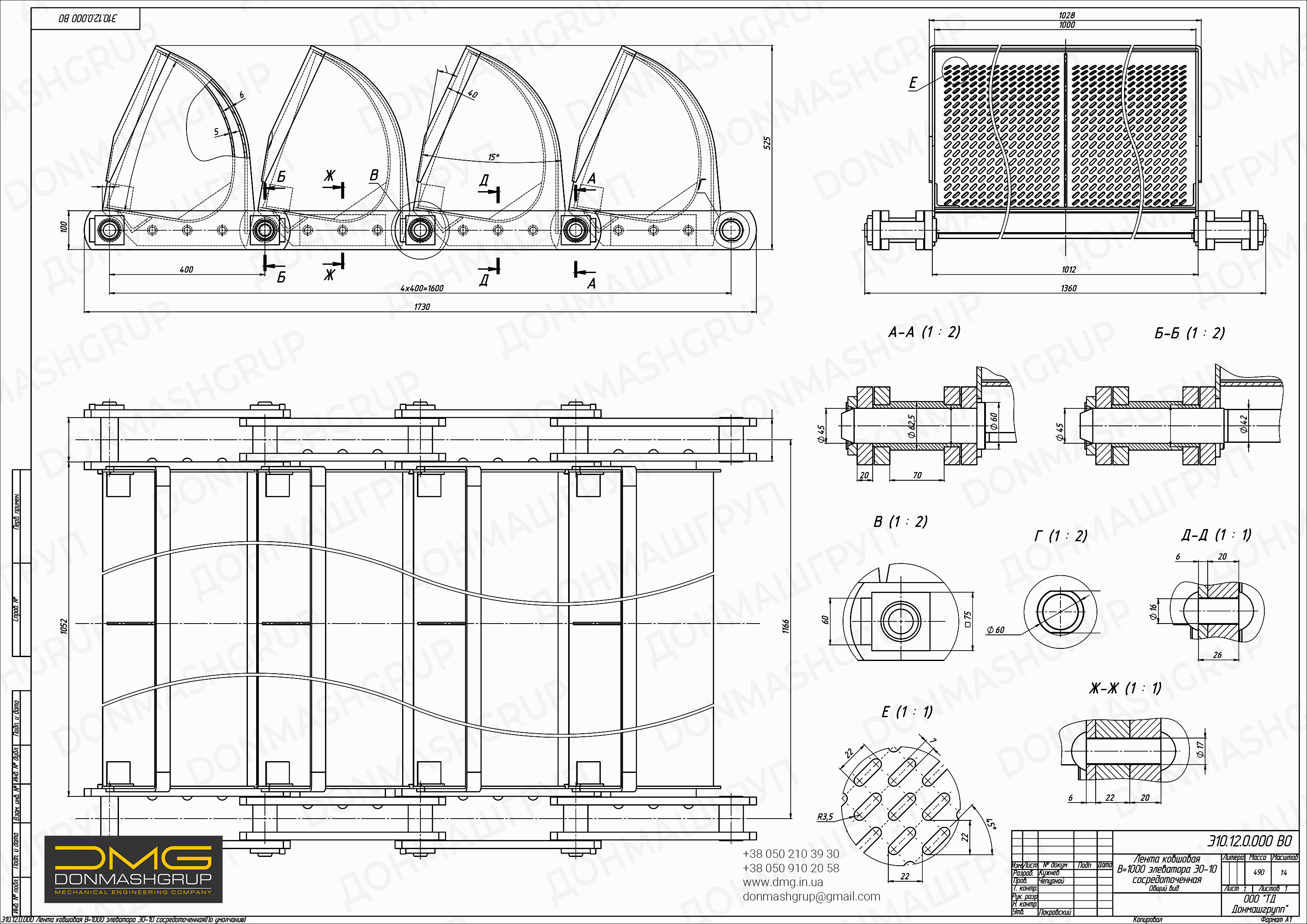

ЧЕРТЕЖ ЛЕНТЫ (ЦЕПИ) КОВШОВОЙ В-1000 СОСРЕДОТОЧЕННОЙ
ЭЛЕВАТОРА ОБЕЗВОЖИВАЮЩЕГО ЭО-10С

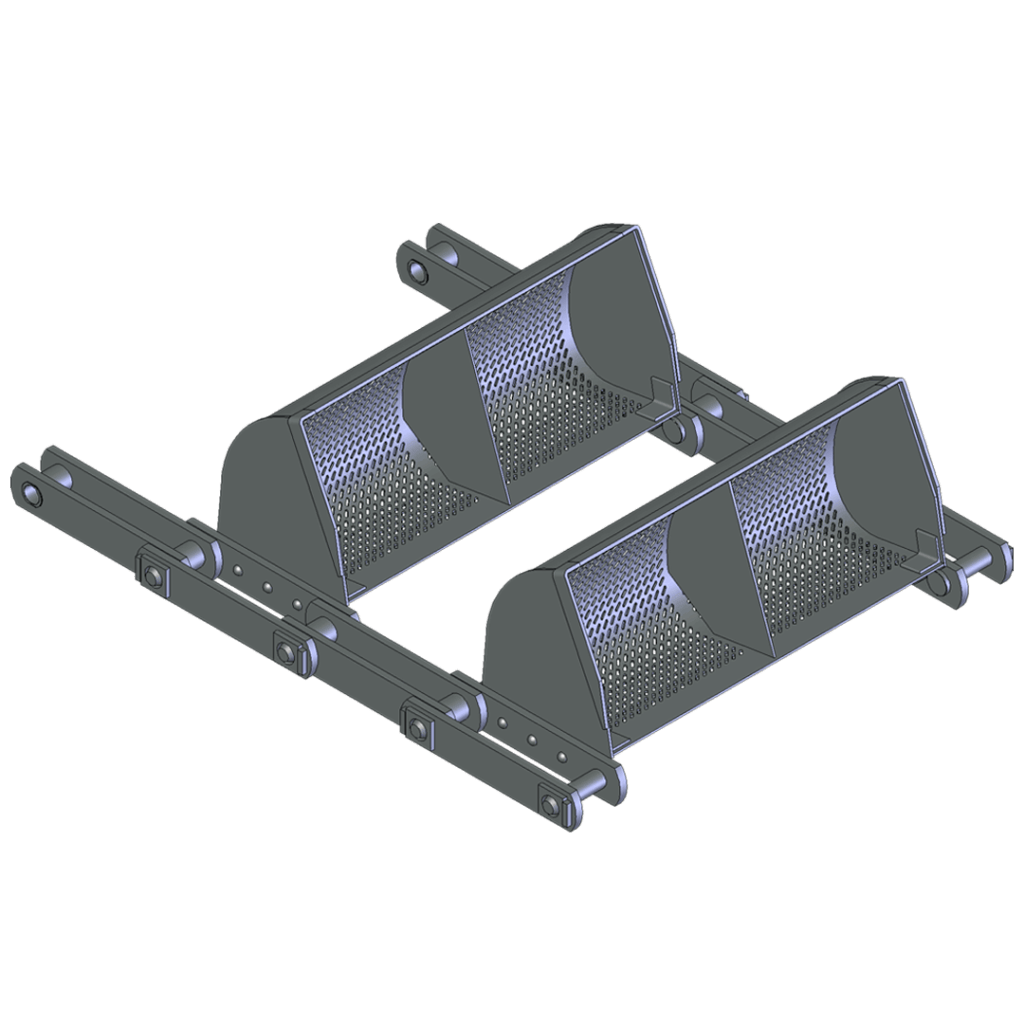

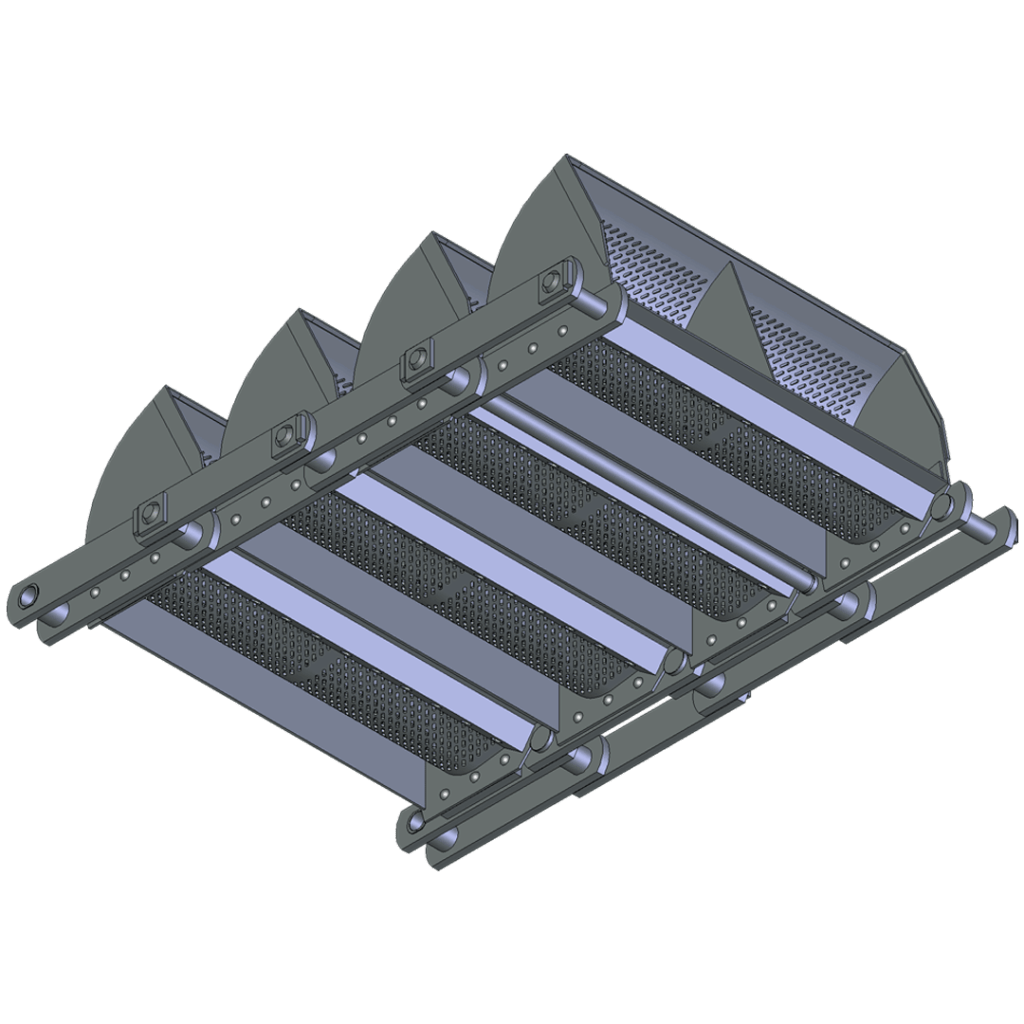

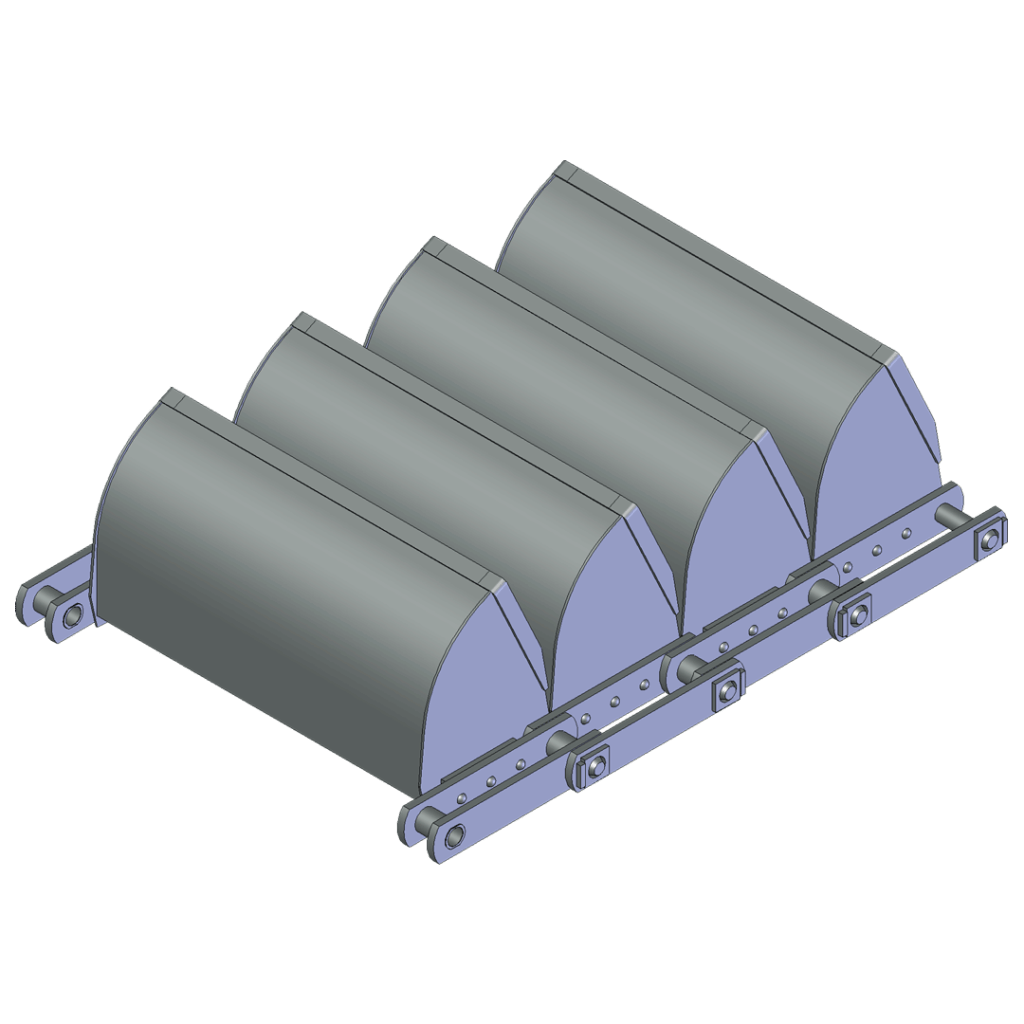

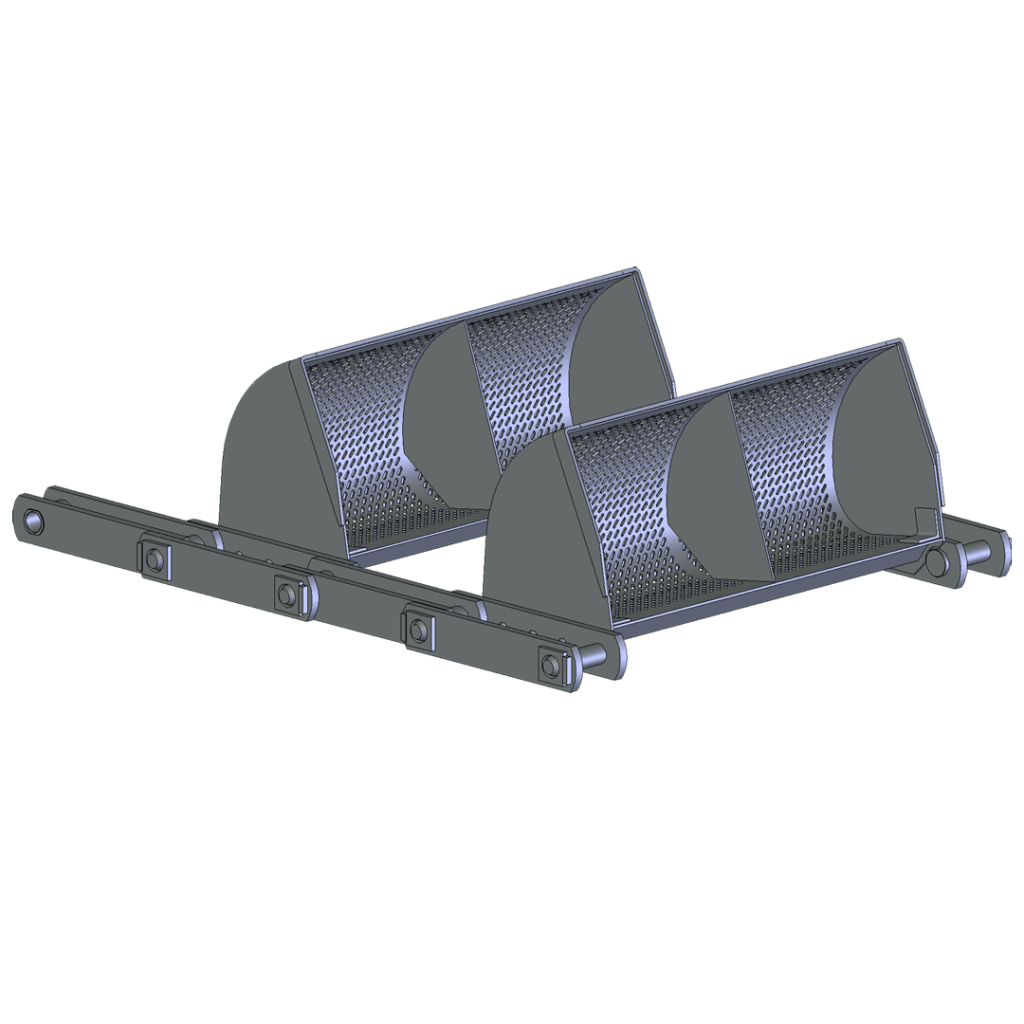

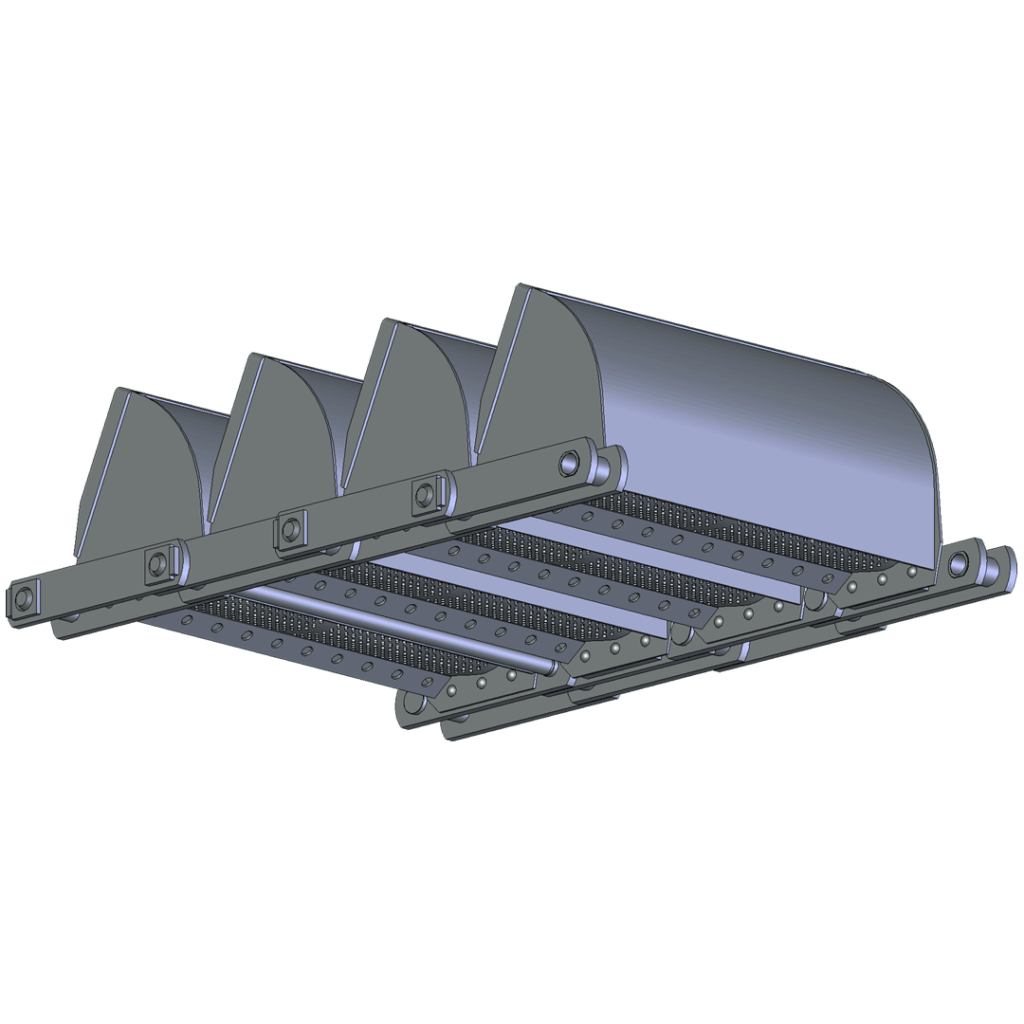

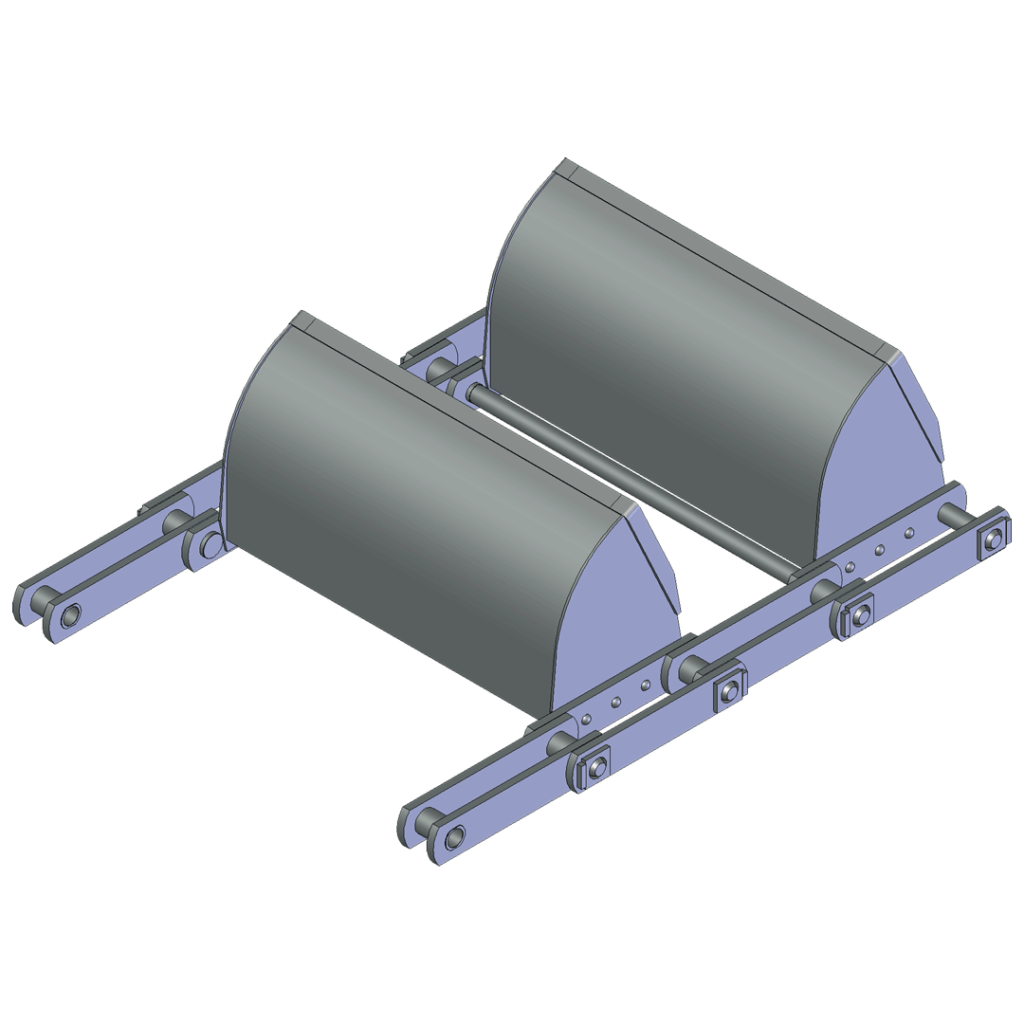

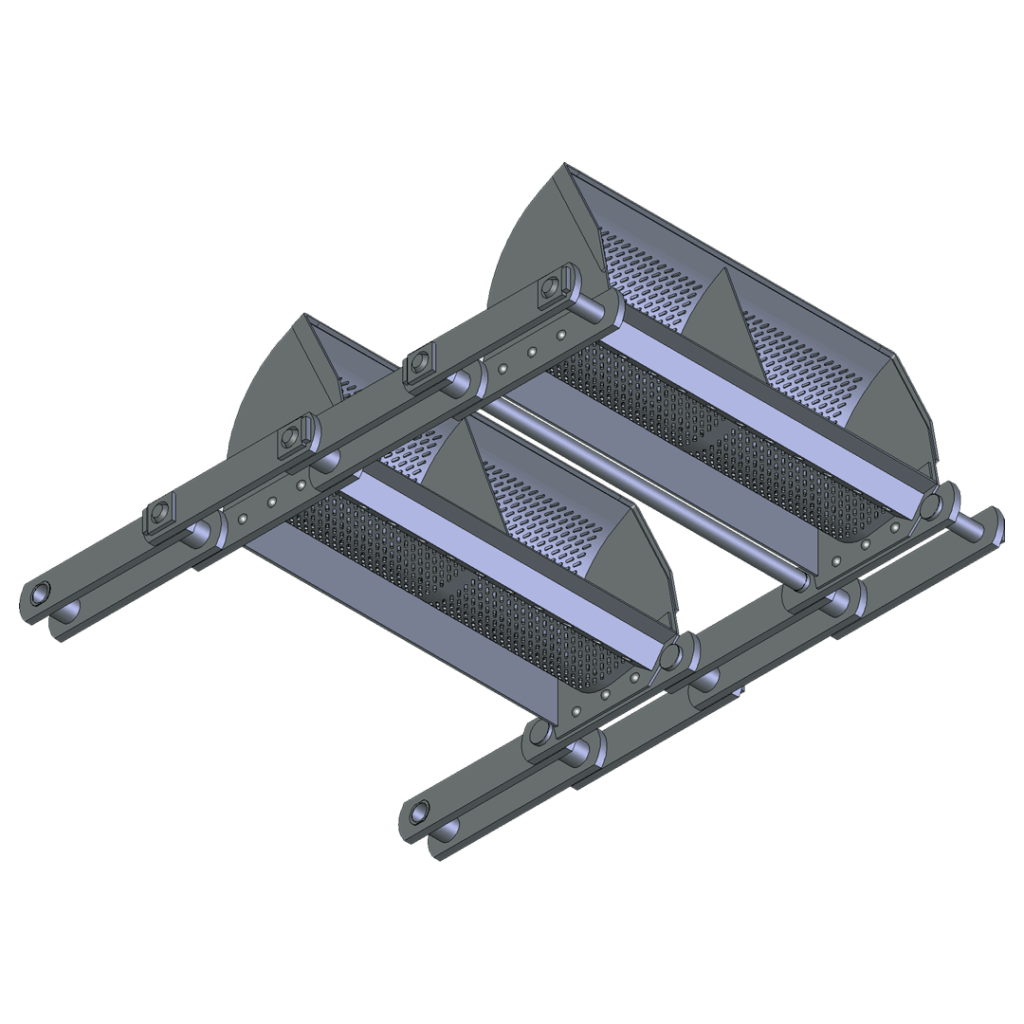

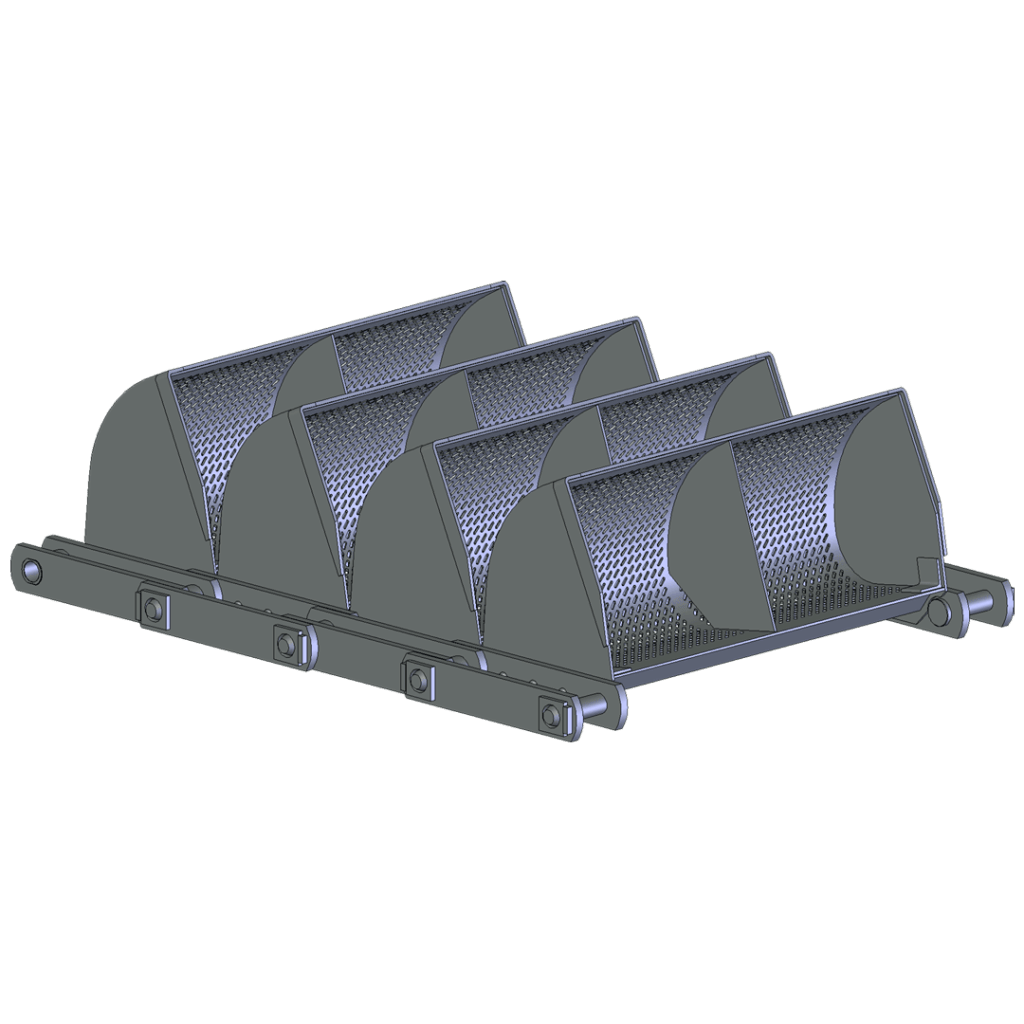

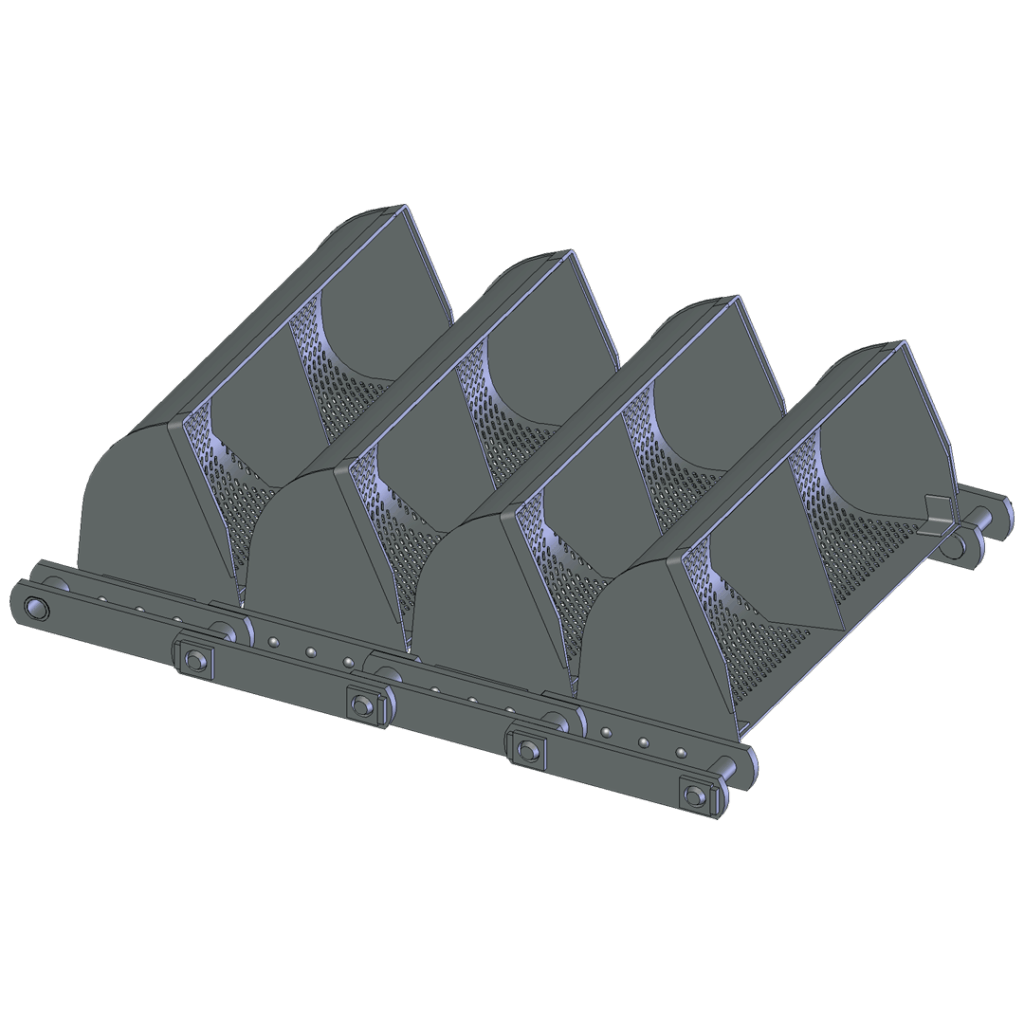

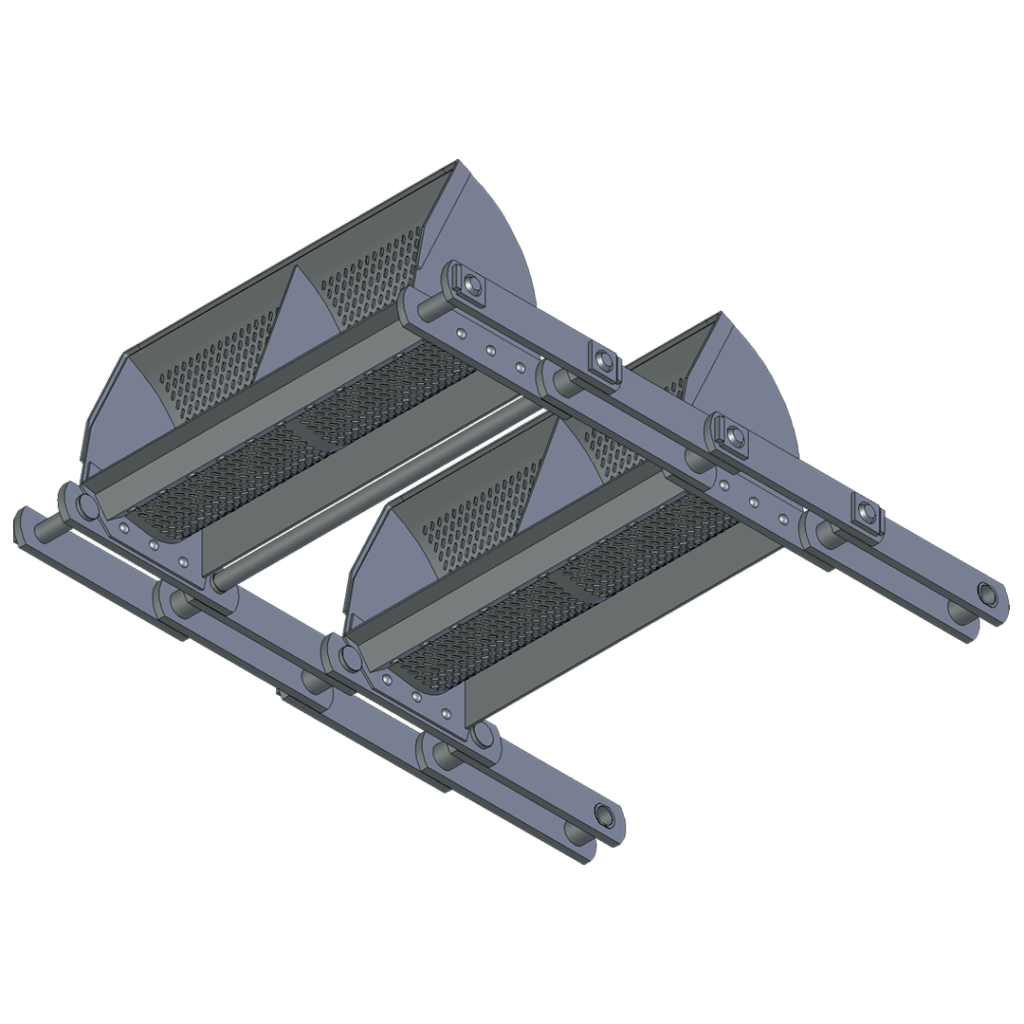

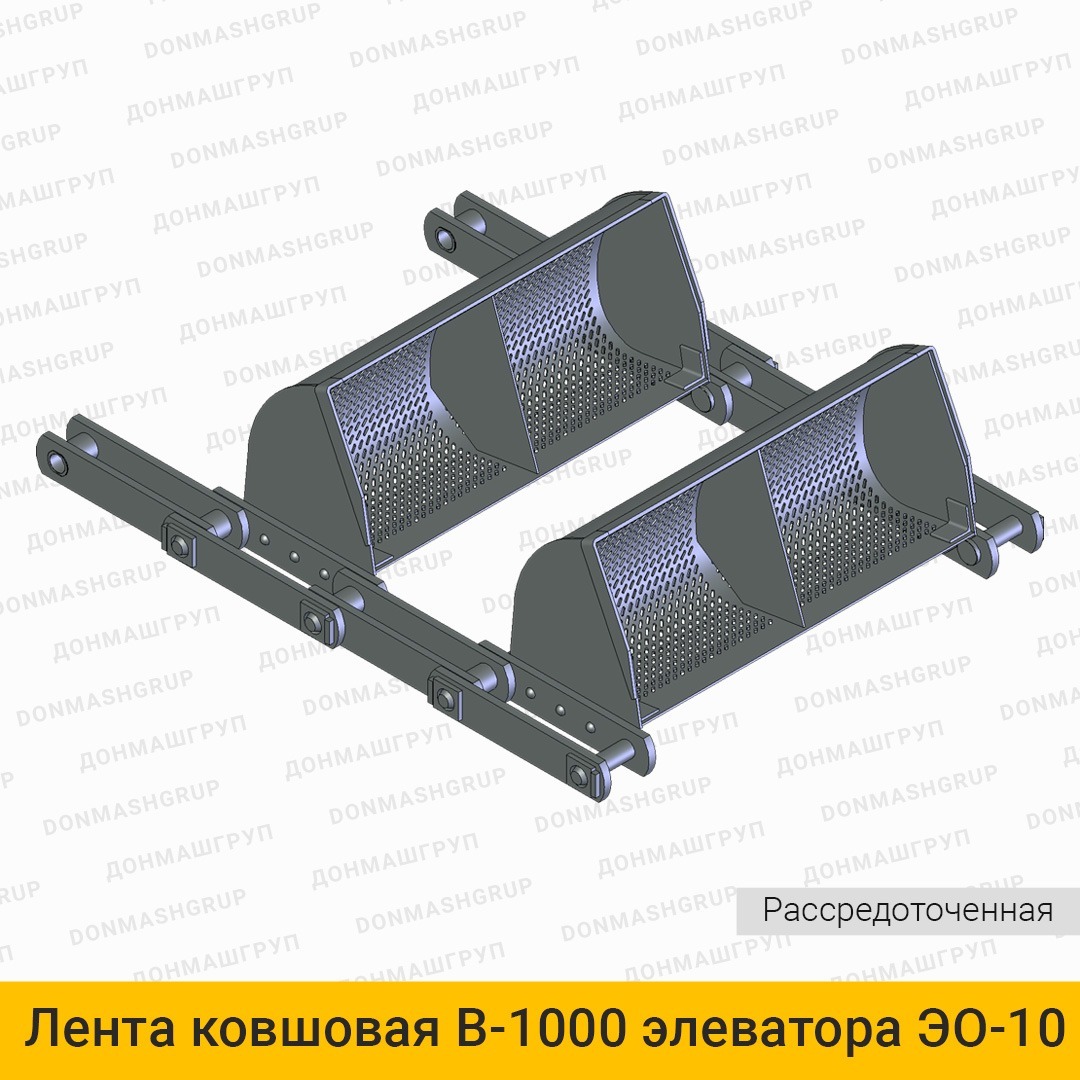

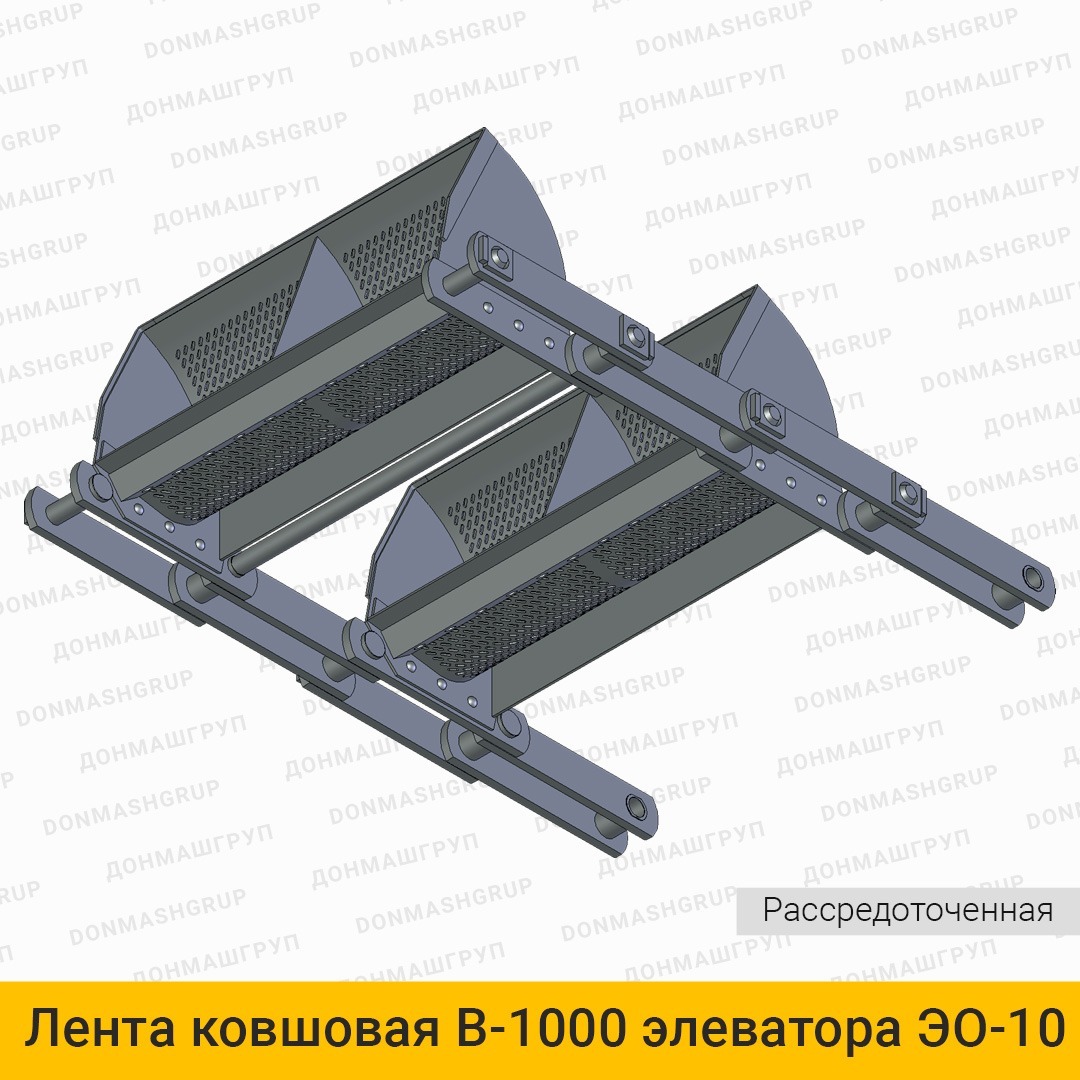

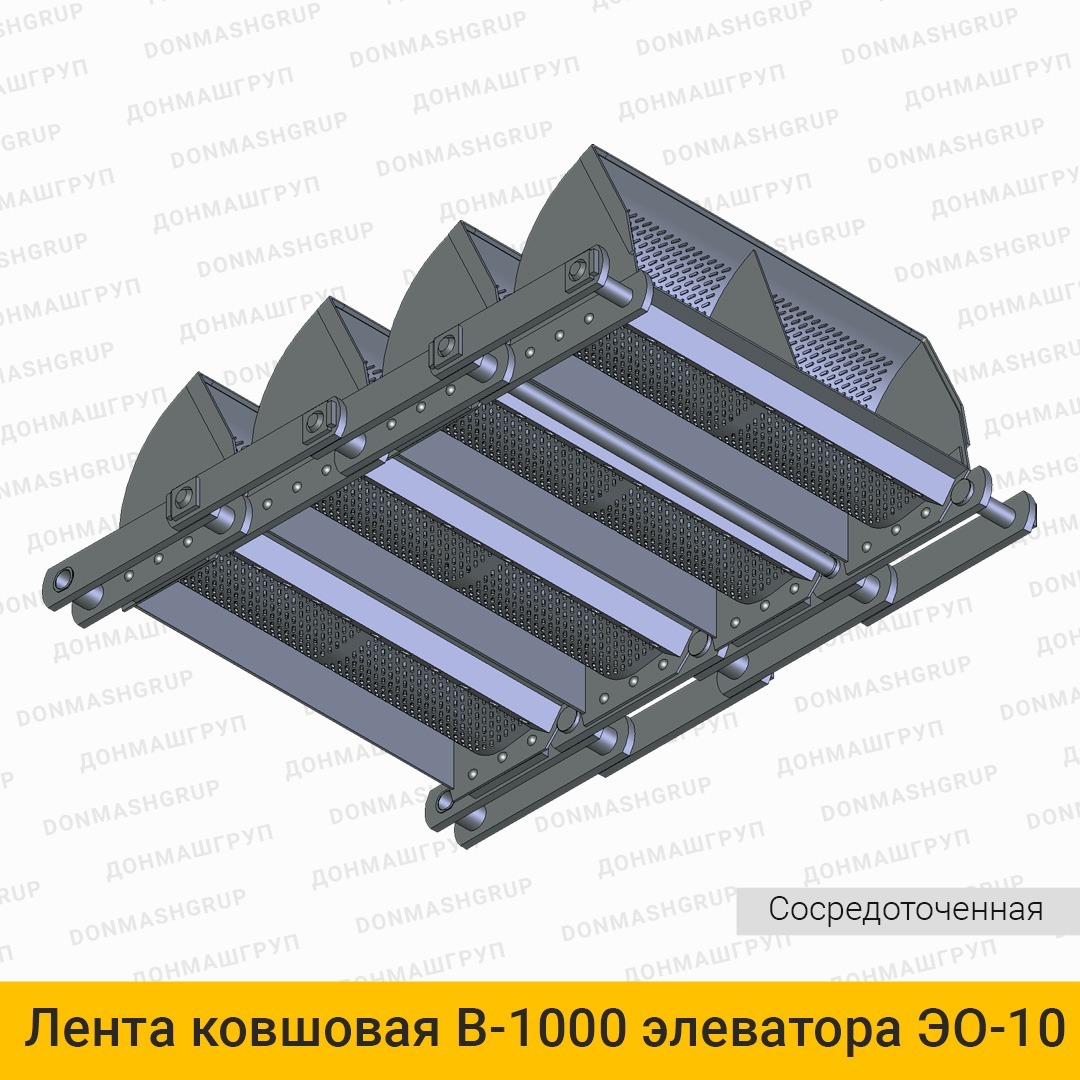

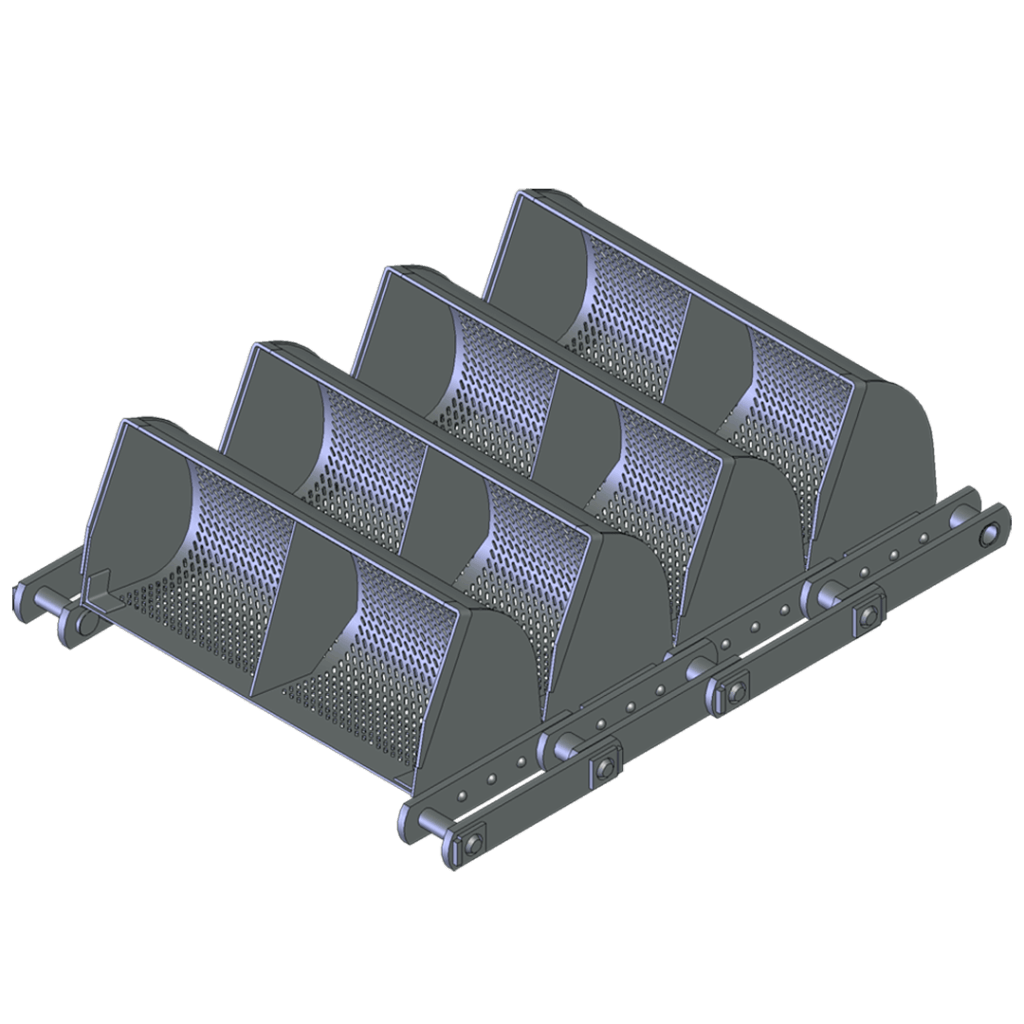

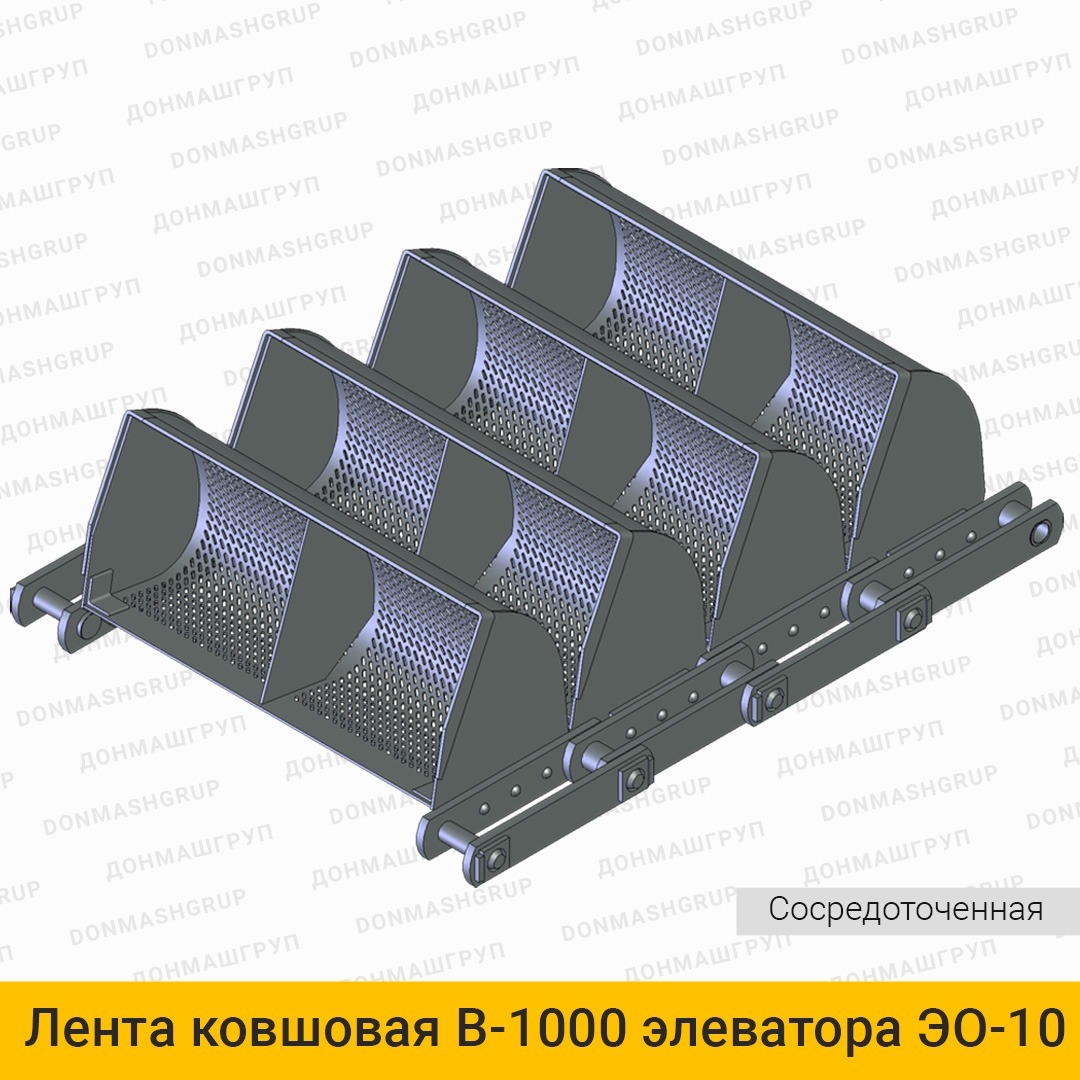

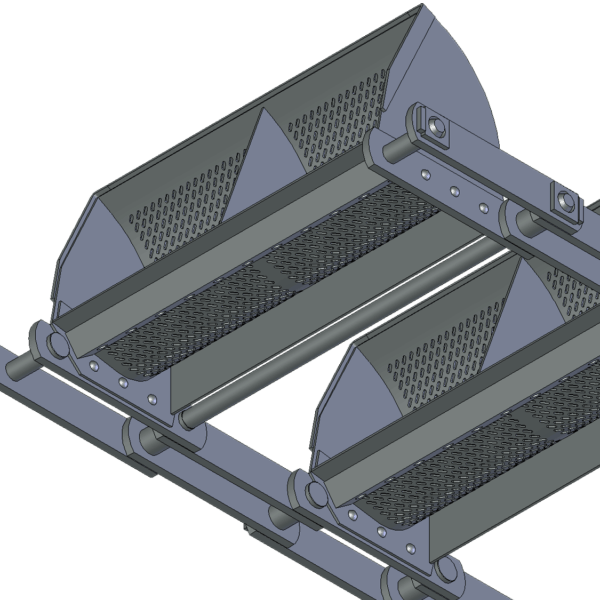

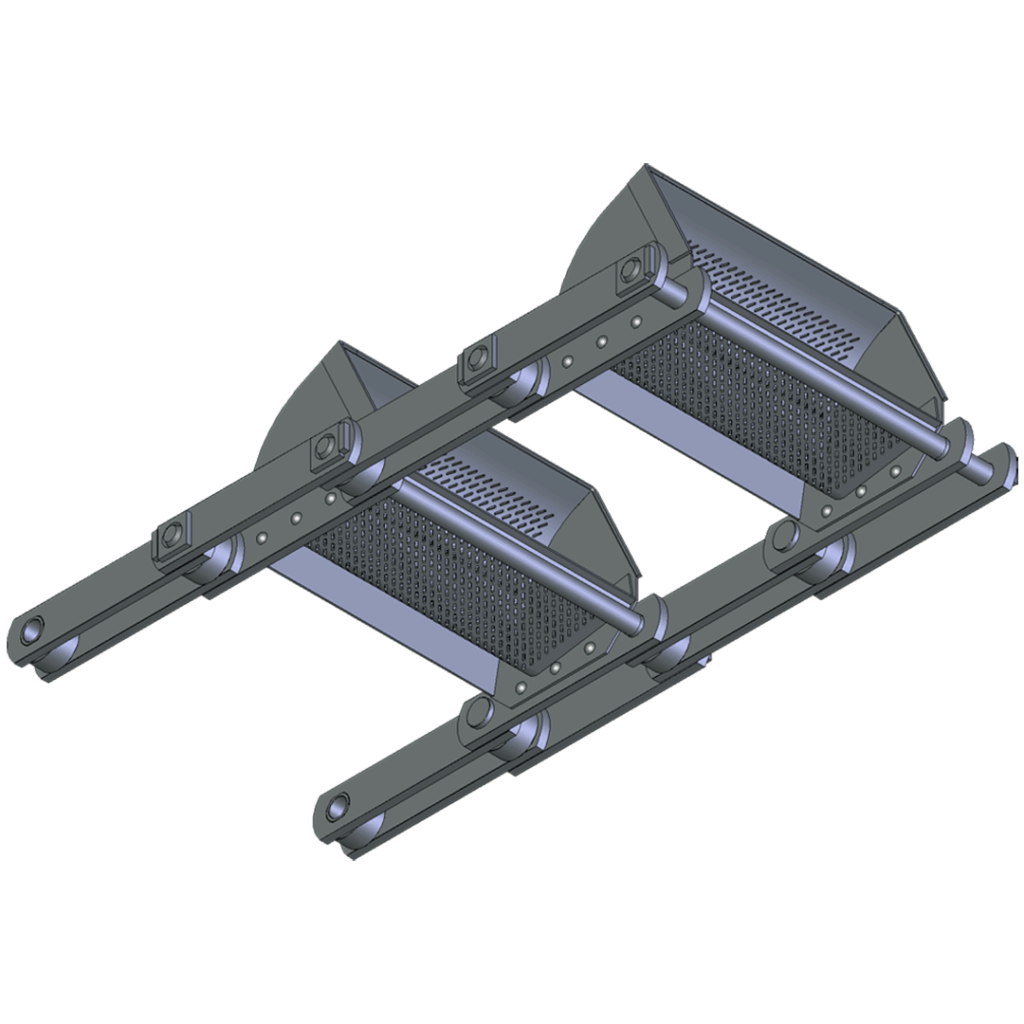

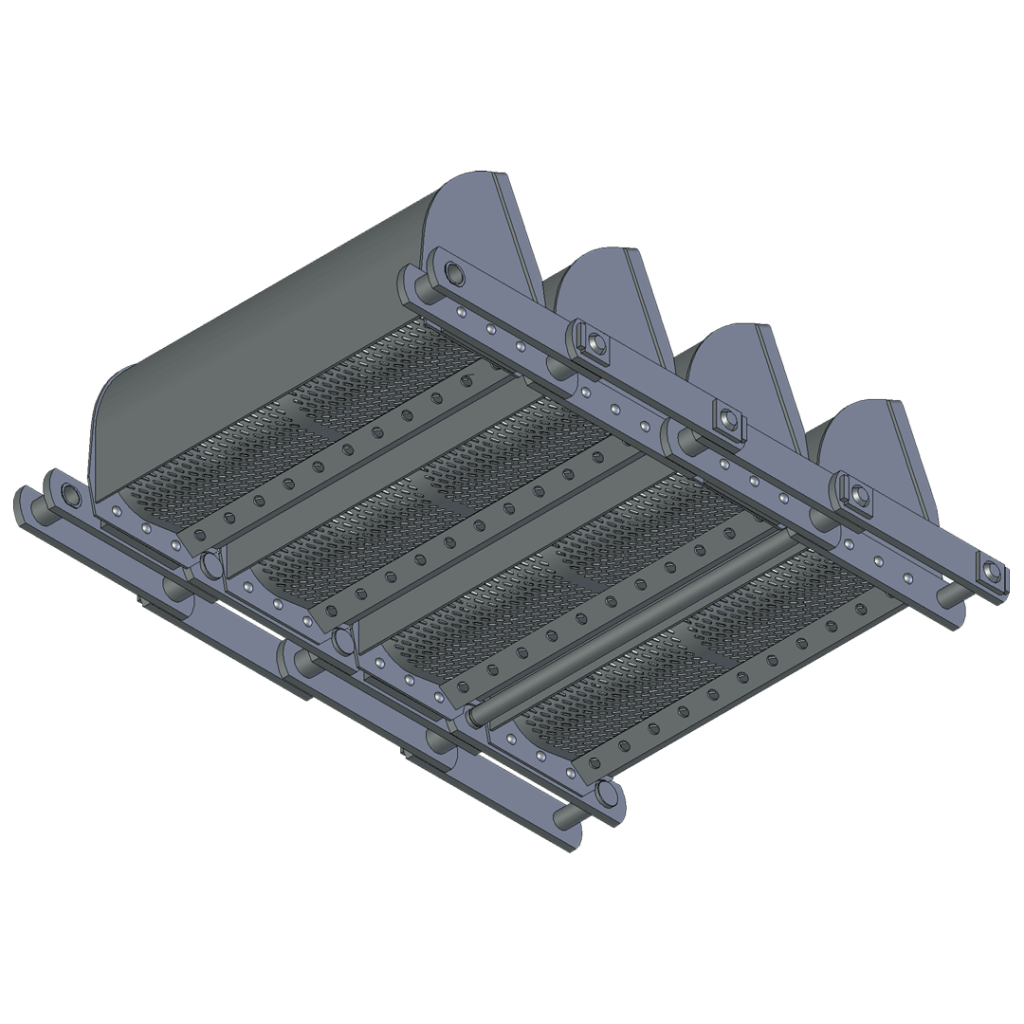

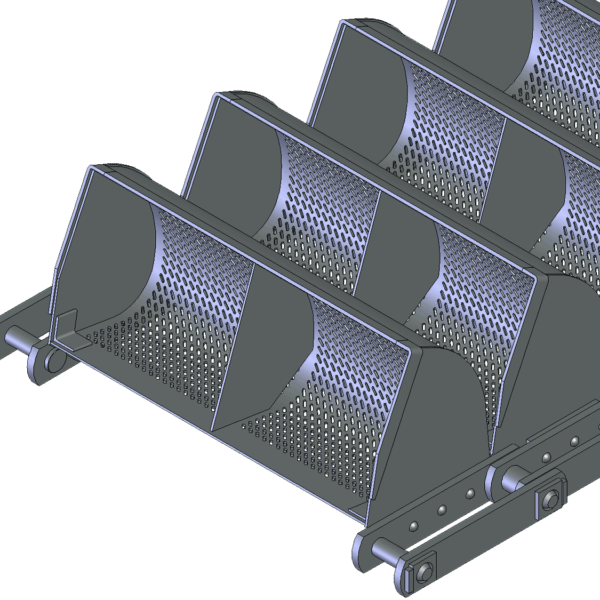

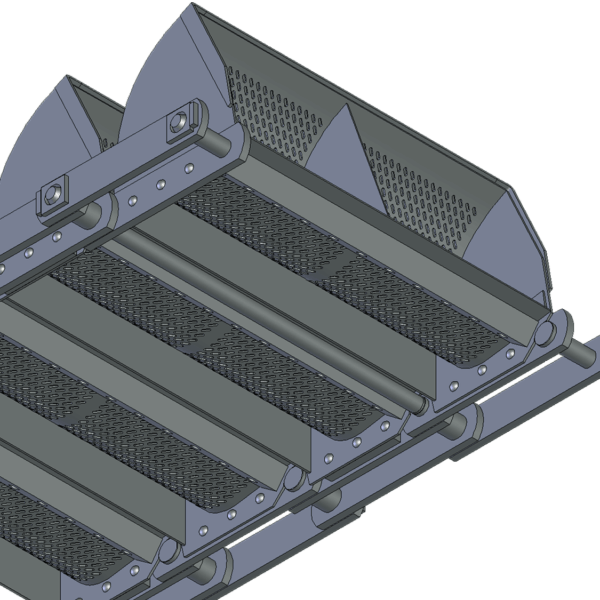

3D ИЗОБРАЖЕНИЯ
ЛЕНТЫ (ЦЕПИ) КОВШОВОЙ В-1000
ЭЛЕВАТОРА ОБЕЗВОЖИВАЮЩЕГО ЭО10С (ЭО10)

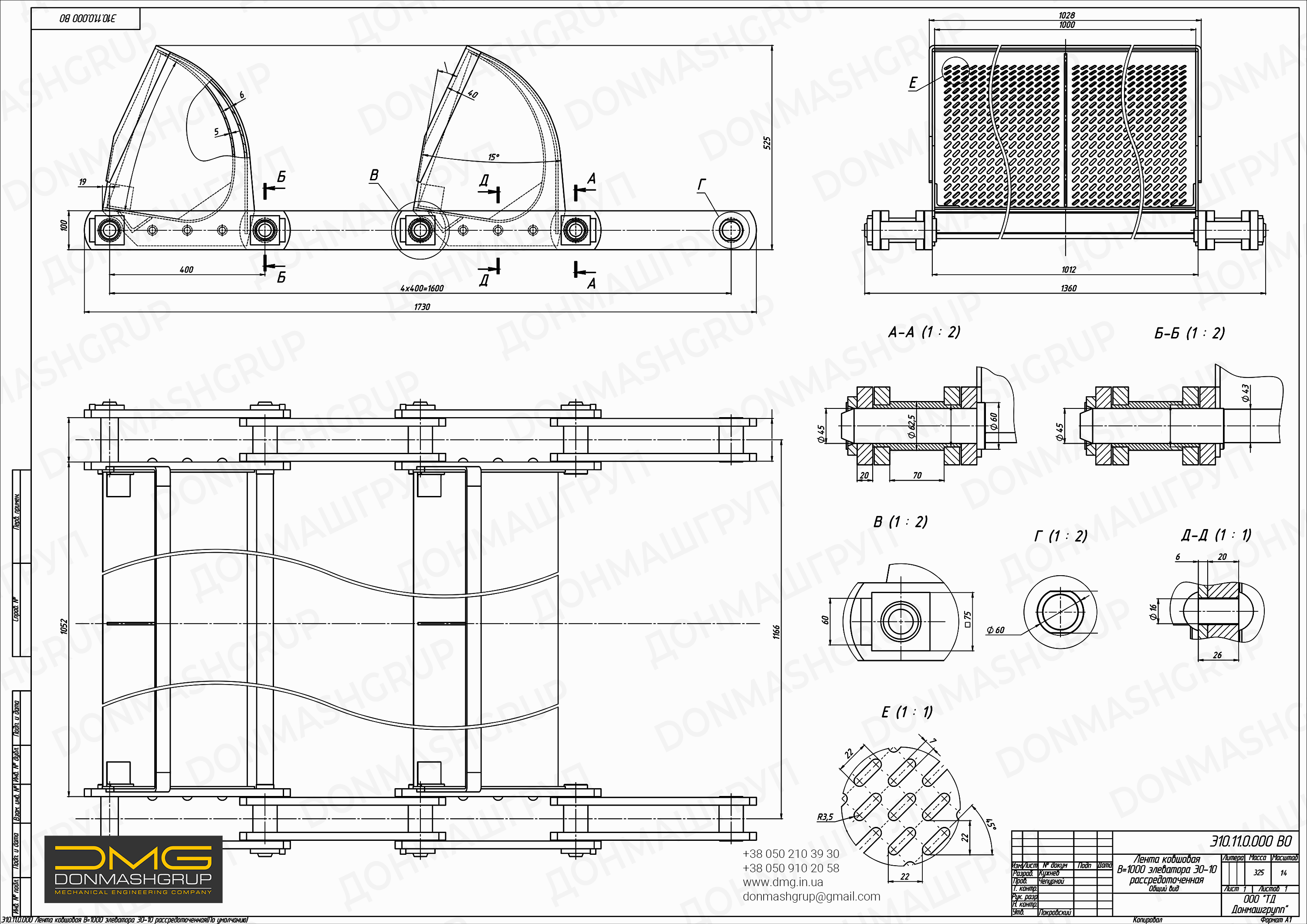

ЧЕРТЕЖ ЛЕНТЫ (ЦЕПИ) КОВШОВОЙ В-1000 РАССРЕДОТОЧЕННОЙ
ЭЛЕВАТОРА ОБЕЗВОЖИВАЮЩЕГО ЭО10
Ленты (цепи) ковшовые обезвоживающих элеваторов ЭО
производства ДОНМАШГРУПП
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕВАТОРА ОБЕЗВОЖИВАЮЩЕГО ЭО10C (ЭО10)
| Производительность при насыпном весе метров кубических в час, т/час | ЭО10С: 77 — 171 ЭО10: 38-85 |
| Угол наклона к горизонту, градусы | 60° — 75° |
| Скорость движения ковшовой ленты, м/сек | 0,17; 0,25; 0,38 |
| Длина элеватора, не более | 25 |
| Крупность кусков транспортируемого материала, не более, мм | 150 |
| Ширина ковша, мм | 1000 |
| Вместимость ковша, л | 100 |
| Шаг ковшей , мм | Э106С — 400 ЭО6 — 800 |
| Коэффициент заполнения ковшей | 0,5…0,9 |
| Тип тяговой цепи | втулочно-пластинчатая |
| Шаг цепи, мм | 400 |
| Диаметр валика цепи, мм | 45 |
| Толщина пластины цепи, мм | 20 |
| Ширина пластины цепи, мм | 100 |
| Длина втулки | 109 |
| Разрывная нагрузка на одну ветвь цепи, кг | 125 000 |
| Число граней приводной звездочки | 4 |
| Натяжное устройство | винтовое |
| Ход натяжения, мм | 600 |
| Тип дополнительной зубчатой пары | эвольвентная, прямозубая |
| Число зубьев дополнительной зубчатой пары: шестерни/колеса | 20/120 |
| Межцентровое расстояние дополнительной зубчатой пары, мм | 980 |
| Модуль зубьев по ГОСТ9563-60 | 14 |
| Тип редуктора | 1Ц2У-315-31,5 |
| Номинальная частота вращения электродвигателя, об мин | 1500 |
| Номинальная мощность электродвигателя, кВт* | 22-45 |
