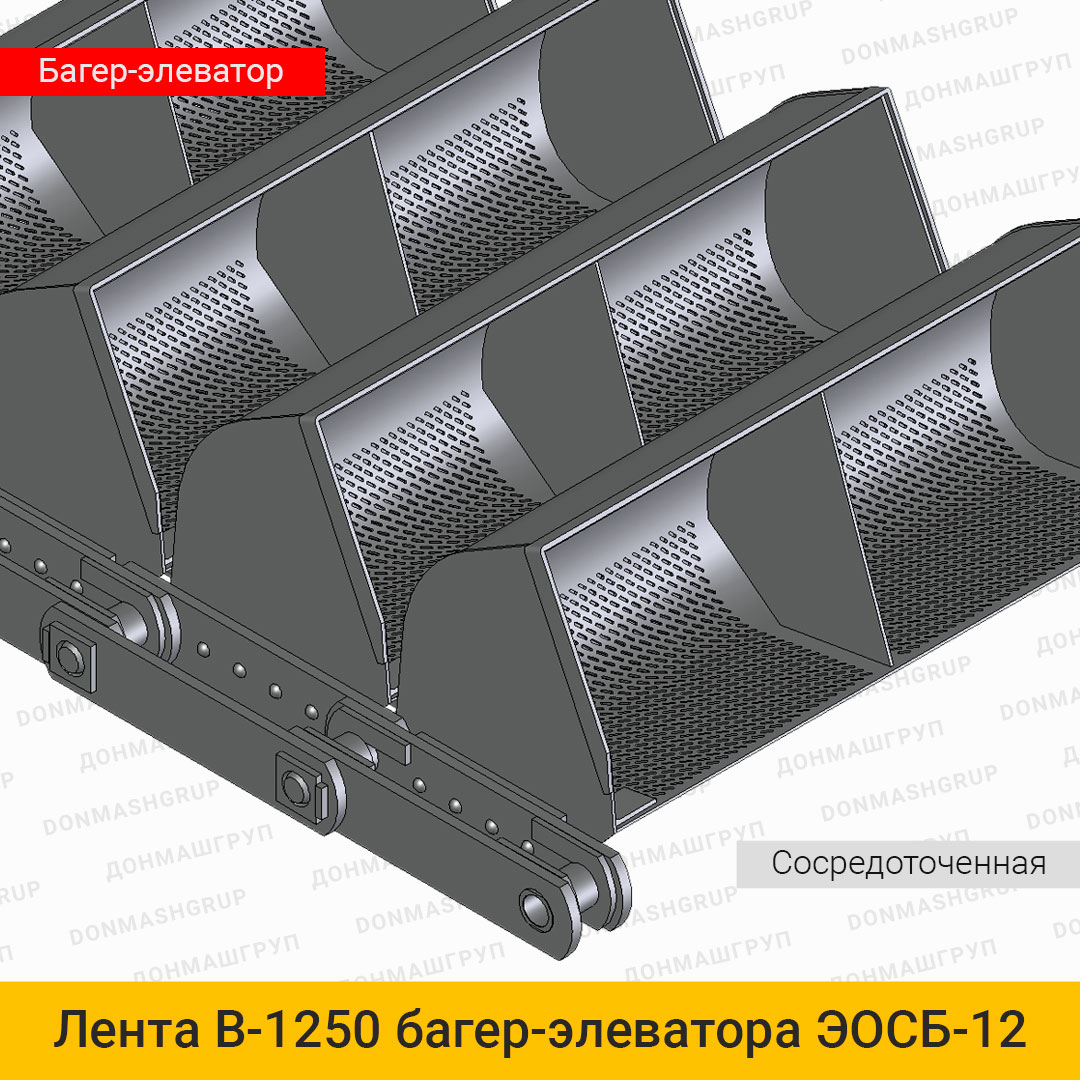

ЛЕНТА КОВШОВАЯ В-1250 ОБЕЗВОЖИВАЮЩЕГО БАГЕР-ЭЛЕВАТОРА ЭОСБ-12

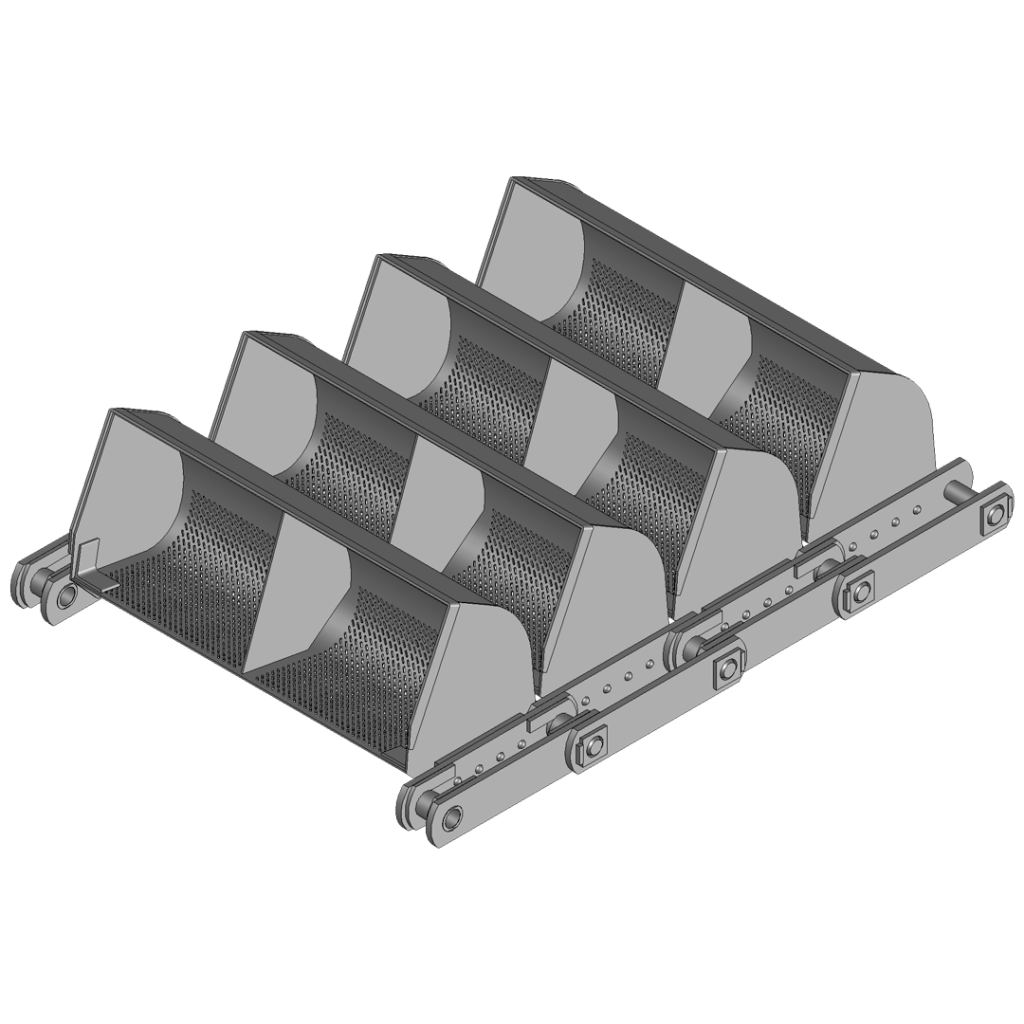

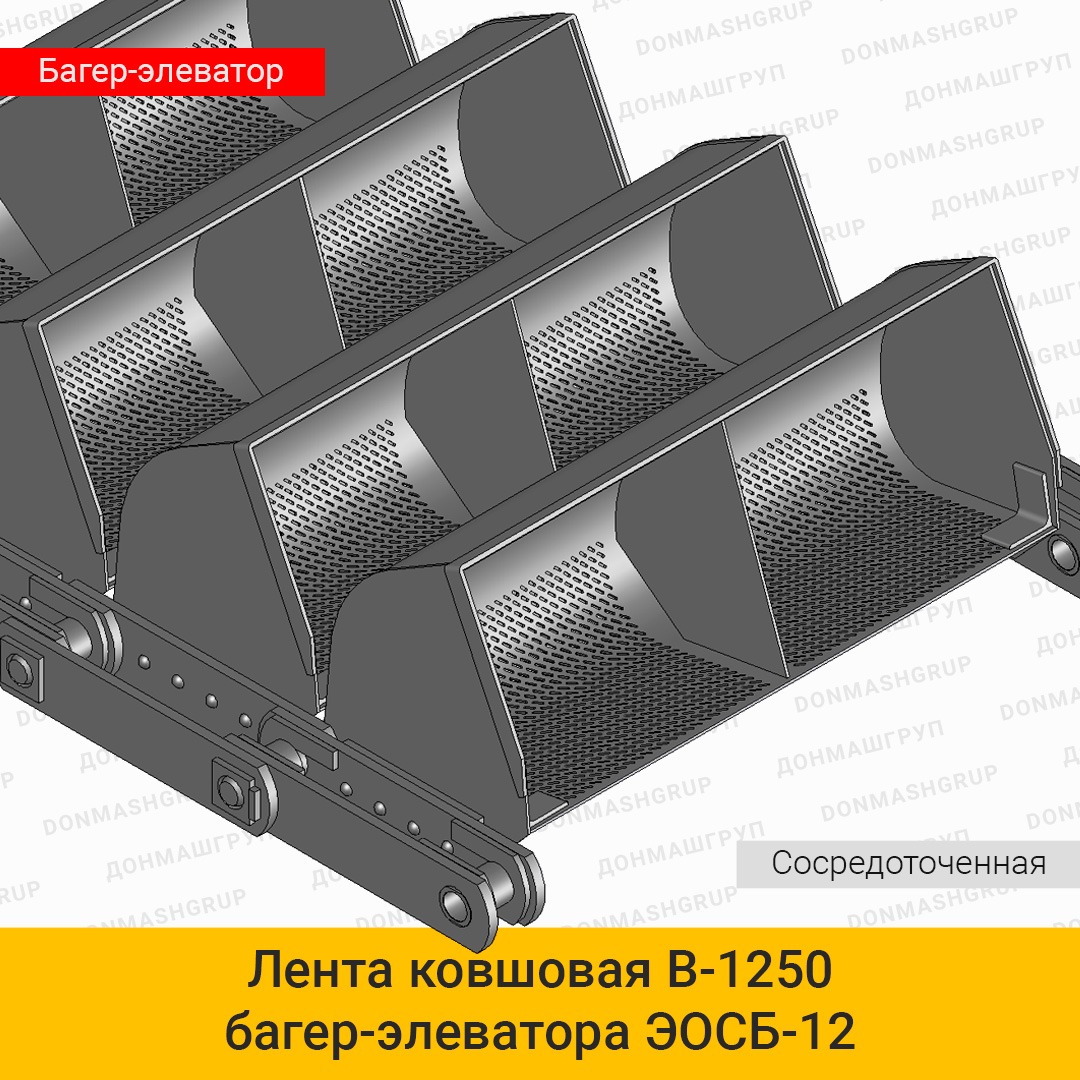

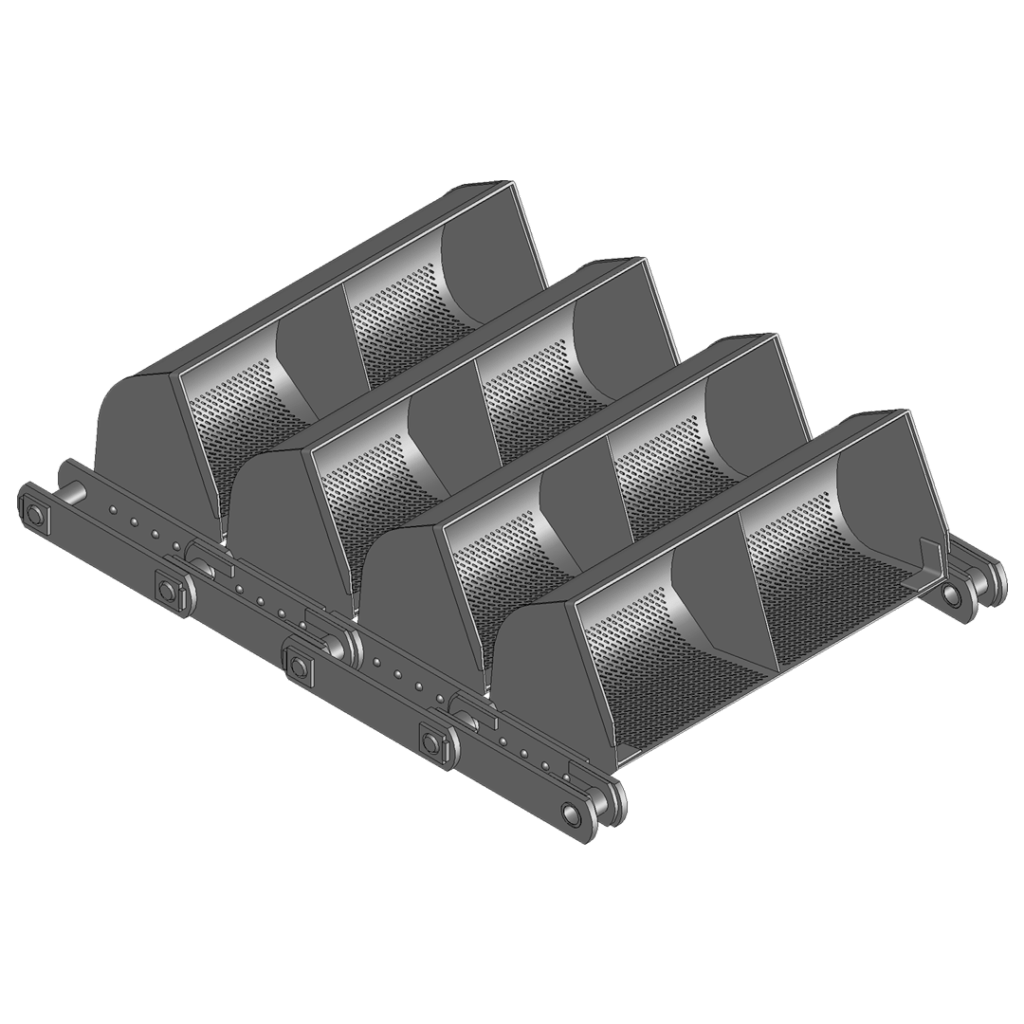

3D изображение ленты (цепи) ковшовой В-1250 сосредоточенной багер-элеватора обезвоживающего ЭОСБ-12 производства ДОНМАШГРУПП

Лента ковшовая В-1250 обезвоживающего багер-элеватора ЭОСБ-12

• ширина ковша — 1250 мм
• вместимость ковша — 190л
• шаг цепи — 500мм

Категория: Дробление, классификация и обезвоживание, Элеваторы, конвейеры и транспортировка Метка: Обезвоживание, Транспортировка, Элеваторы

ЛЕНТА КОВШОВАЯ В-1250
БАГЕР-ЭЛЕВАТОРА ЭОСБ-12

Благодаря огромному опыту и высококлассной команде наших конструкторов, применению оптимальных материалов, термообработке всех трущихся элементов цепи и обратной связи с заказчиками, нам удалось существенно увеличить ресурс работы ковшовых цепей багер-элеваторов ЭОСБ

Назначение и область применения элеватора ковшового ЭОСБ-12

Багер-элеватор ковшовый обезвоживающий ЭОСБ-12 является транспортным устройством непрерывного действия, установленном под углом 60-75°, с одновременным обезвоживанием продуктов обогащения каменных углей и антрацитов с объемной массой насыпного груза до 1400 кг/м3 и с крупностью кусков от 0,5 до 150 мм.

Основным бесконечным тяговым органом багер-элеватора ЭОСБ-12 является замкнутая ковшовая лента (цепь) В-1250 с прикрепленными к ней ковшами, в которых имеются отверстия для обезвоживания транспортируемого материала.

Багер-элеваторы ковшовые обезвоживающие ЭОСБ12 применяется на обогатительных фабриках и коксохимических производствах для выдачи конечных и промежуточных продуктов при мокрых процессах обогащения.

Устройство и особенности конструкции ленты в-1250 элеватора ЭОСБ-12

В ковшовых лентах обезвоживающих багер-элеваторов ЭОСБ-12 производства ДОНМАШГРУПП применены специальные втулочные цепи повышенной надежности и долговечности. Данные цепи являются тяговым органом ковшей, которые прикреплены к боковым граням внутренних пластин цепи.

Все цепи элеватора ЭОСБ12 соответствуют требованиям ГОСТ 588-81 «Цепи тяговые пластинчатые», а по многим параметрам и превосходят данные требования.

В ковшовых лентах (цепях) элеваторов ЭОСБ-12 нами применяются два типа конструкции цепей: втулочные (основной тип цепей) и катковые с гладкими катками с подшипниками скольжения.

Все трущиеся поверхности элементов цепи ЭОСБ-12 подвергнуты термической обработке:
— валики цепей ЭОСБ-12 изготавливаются из стали 40Х ГОСТ4543-71 с термической обработкой (улучшение для повышения прочностных свойств с поверхностной закалкой ТВЧ на глубину 2,0…2,5 мм с твердостью 50…55 HRC);

— втулки цепей ЭОСБ-12 изготавливаются из стали 20Х ГОСТ4543-71 с термической обработкой (цементирование на глубину 1,2…1,6 мм с последующей закалкой на твердость 50…58 HRC);
— катки изготавливаются из стали 40Х ГОСТ4543-71 с термической обработкой (улучшение для повышения прочностных свойств с поверхностной закалкой на глубину 2,0…2,5 мм с твердостью 50…55 HRC);
— пластины изготавливается из стали 45 ГОСТ1050-88 с термической обработкой отверстий и трущихся граней (поверхностная закалка ТВЧ на глубину 2,0…3,0 мм с твердостью 50…55 HRC).

Днище ковшей ленты ковшовой ЭОСБ-12 в стандартном исполнении изготавливается из листа 4 мм ст3 ГОСТ380-94 и перфорируется с размером пазовой ячейки 20х5 с шагом 20х20 мм. Боковины и отводной лист ковшей из листа 5 мм ст3 ГОСТ380-94.
Конструкция ковша усилена применением уголков и полосы. Ковши соединяются с внутренними пластинами каждой ветви цепи на заклепочные соединения, по 4 стальные заклепки ф16 мм на каждую боковину ковша (практика показывает, что это самое надежное крепление).

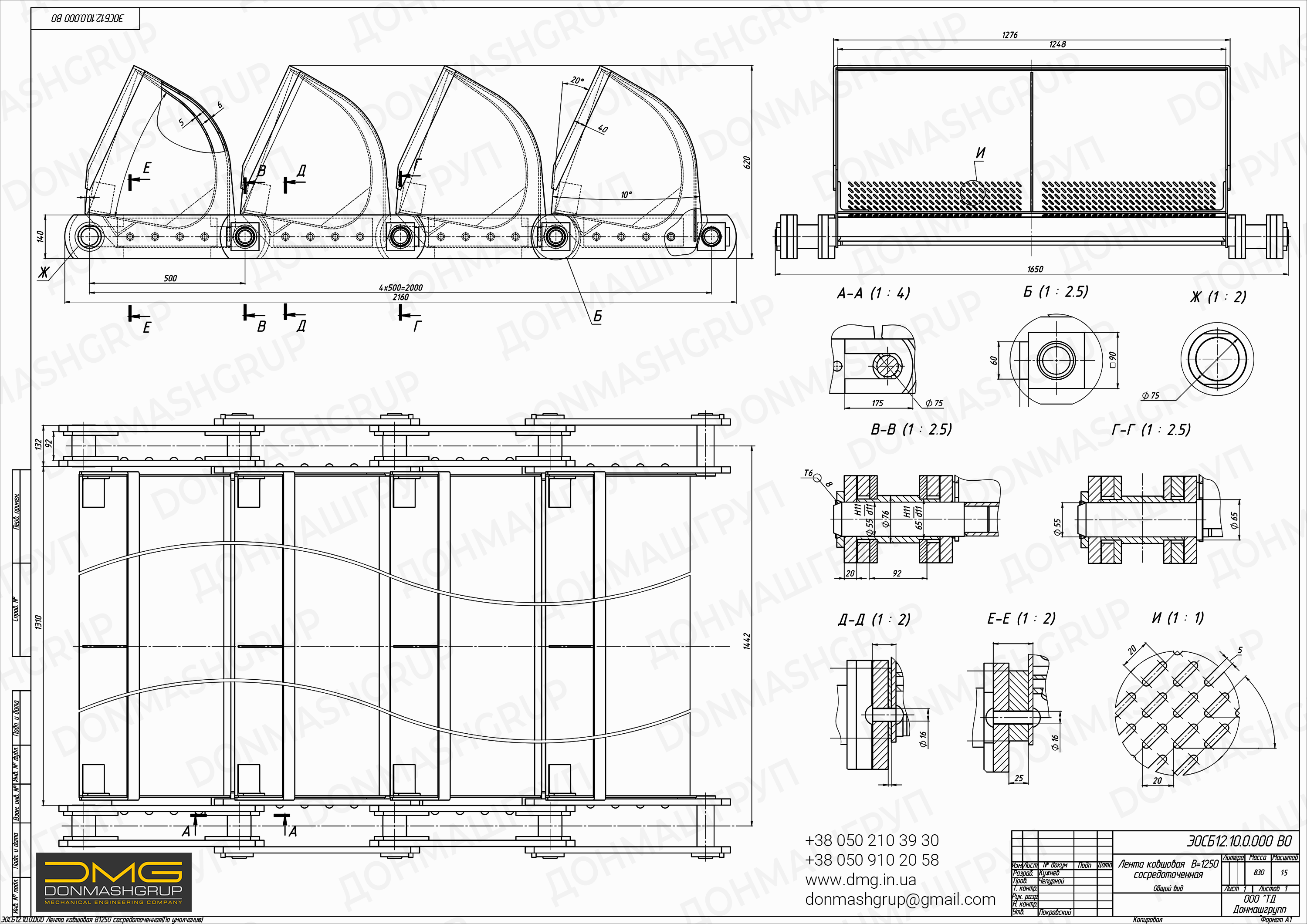

ЧЕРТЕЖ ЛЕНТЫ (ЦЕПИ) КОВШОВОЙ В-1250 СОСРЕДОТОЧЕННОЙ БАГЕР-ЭЛЕВАТОРА ОБЕЗВОЖИВАЮЩЕГО ЭОСБ-12

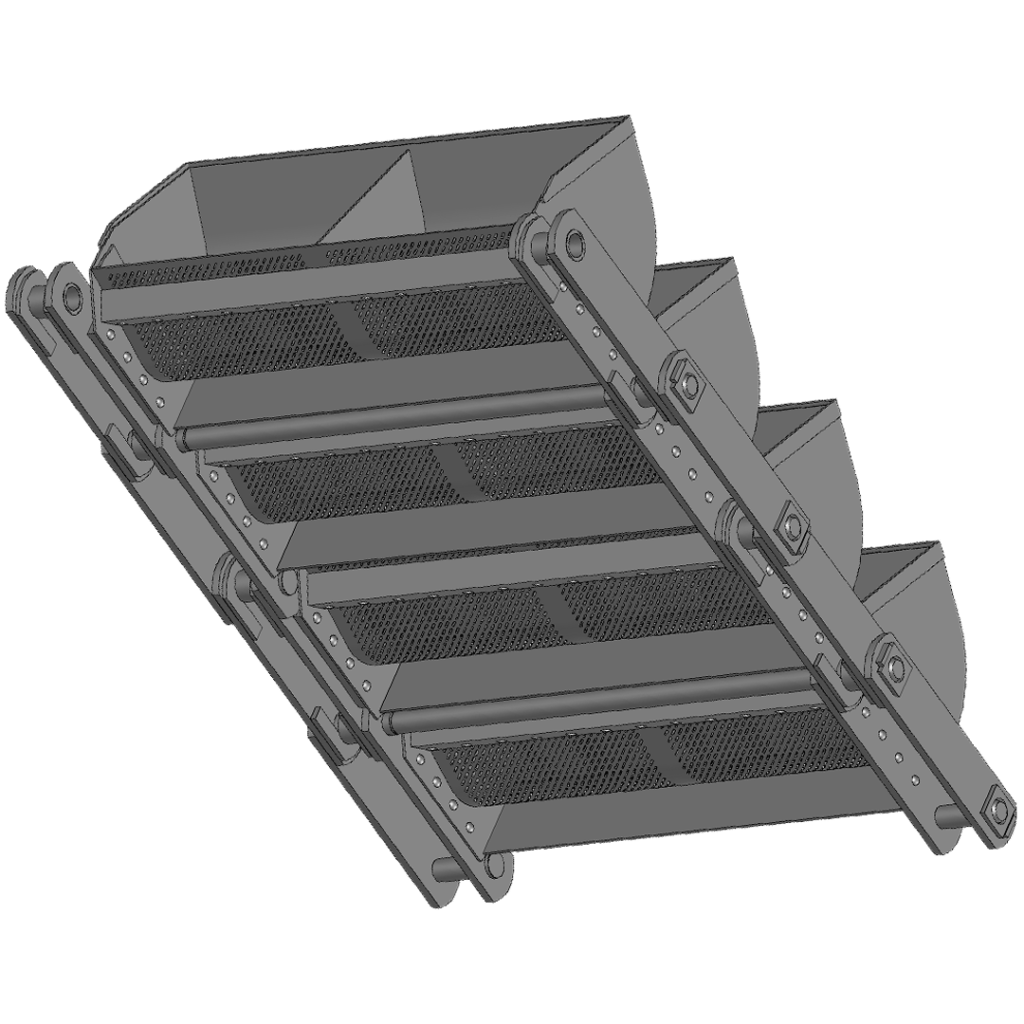

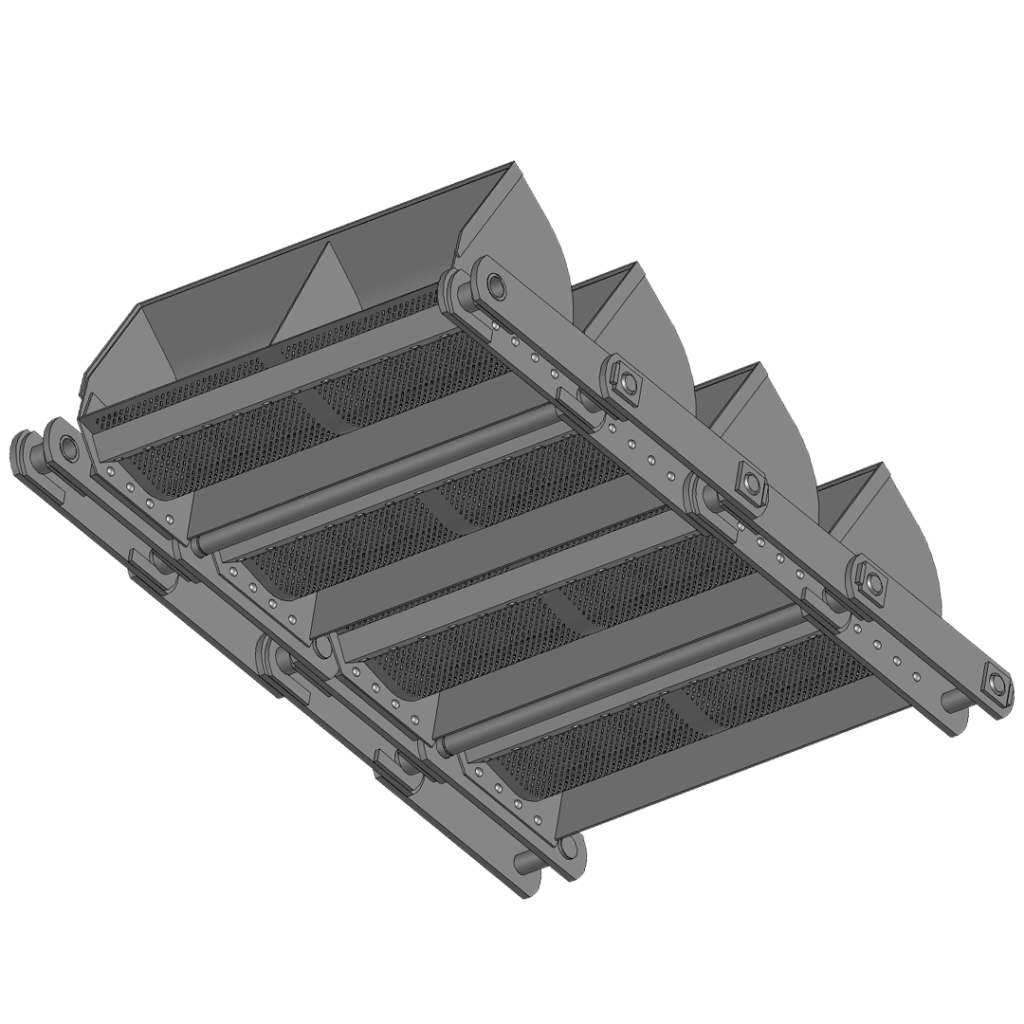

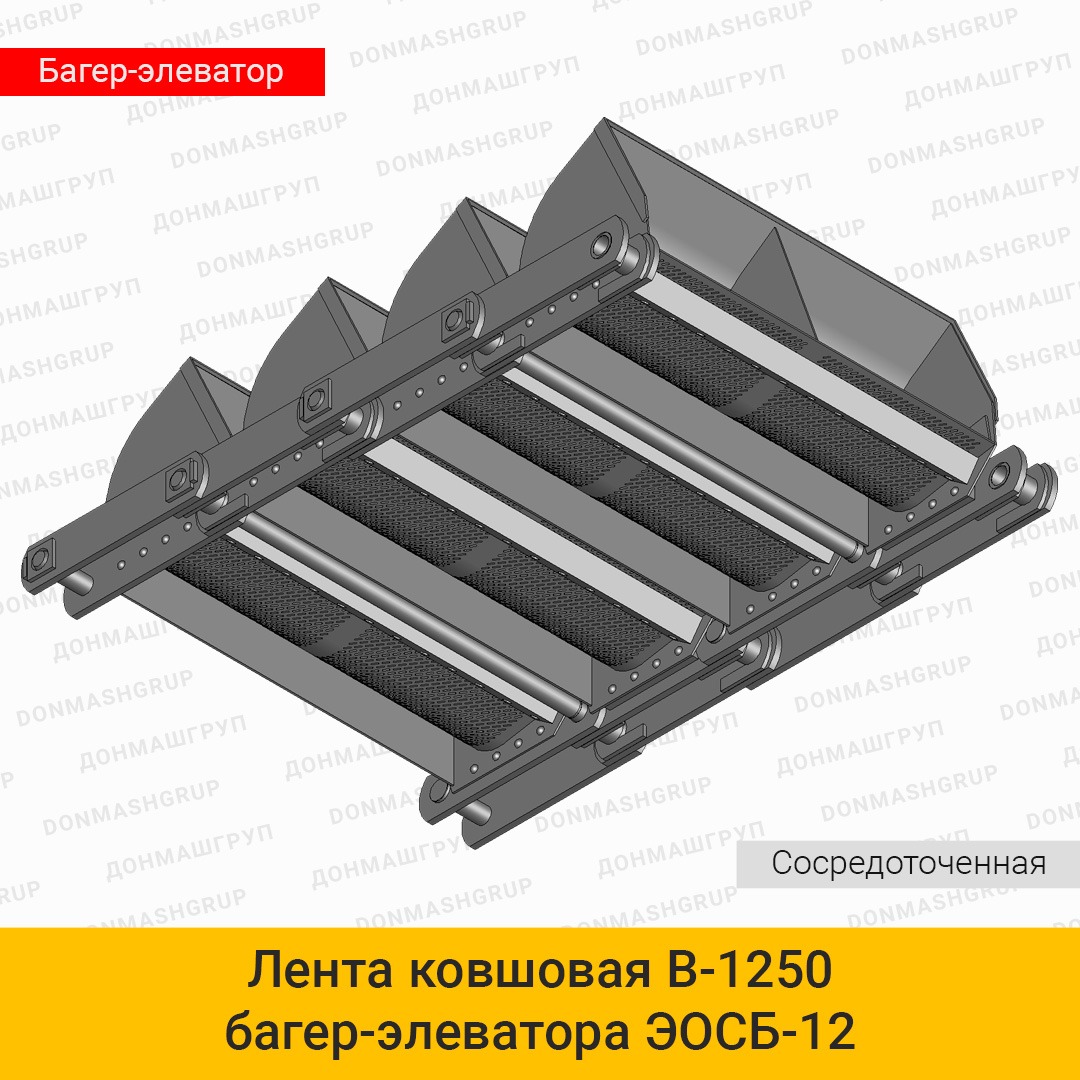

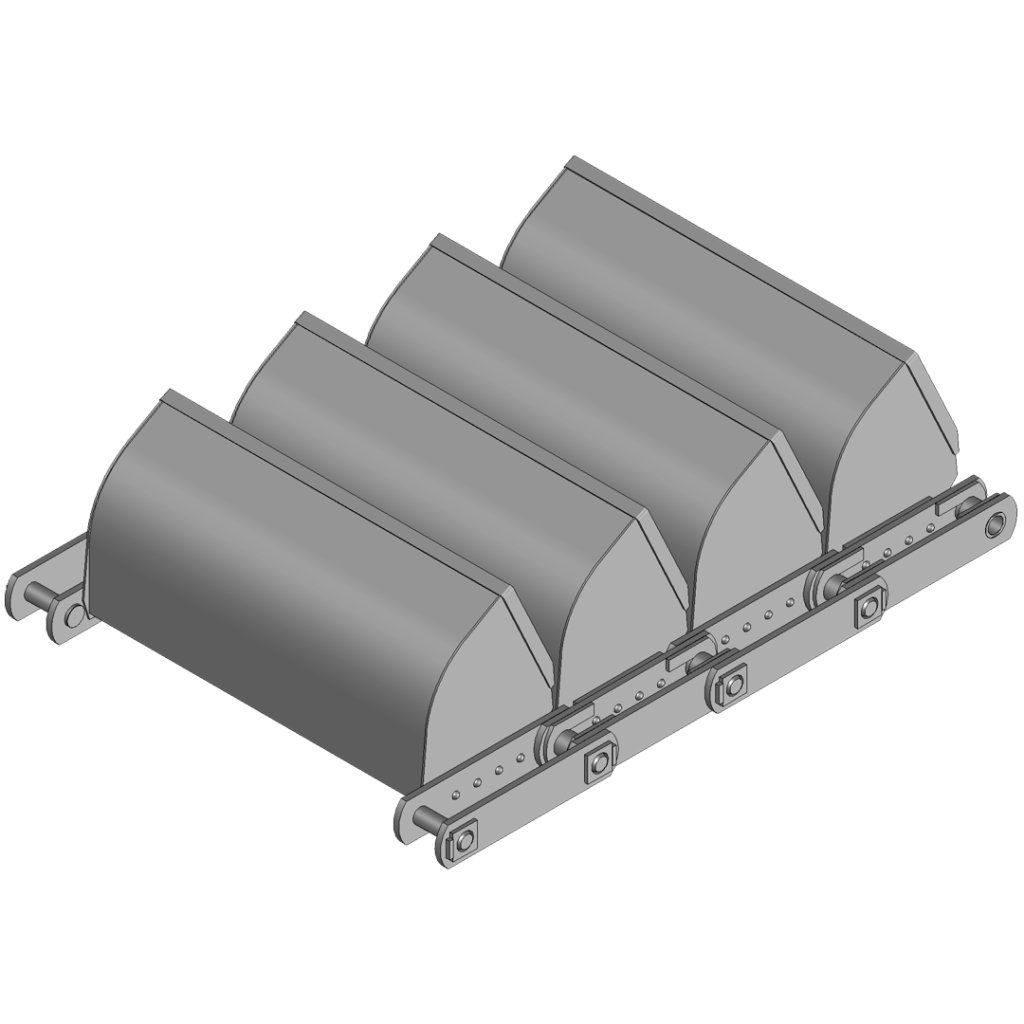

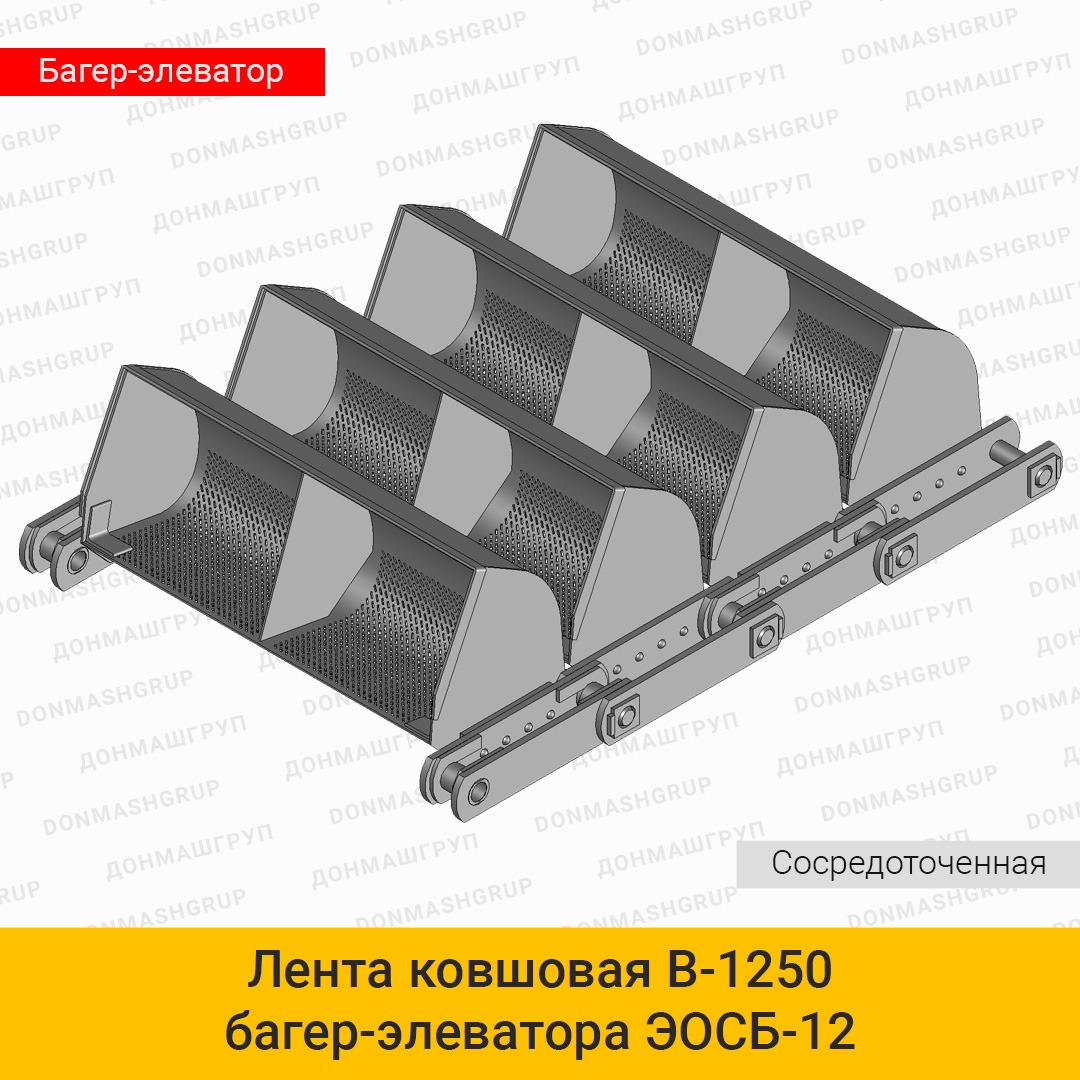

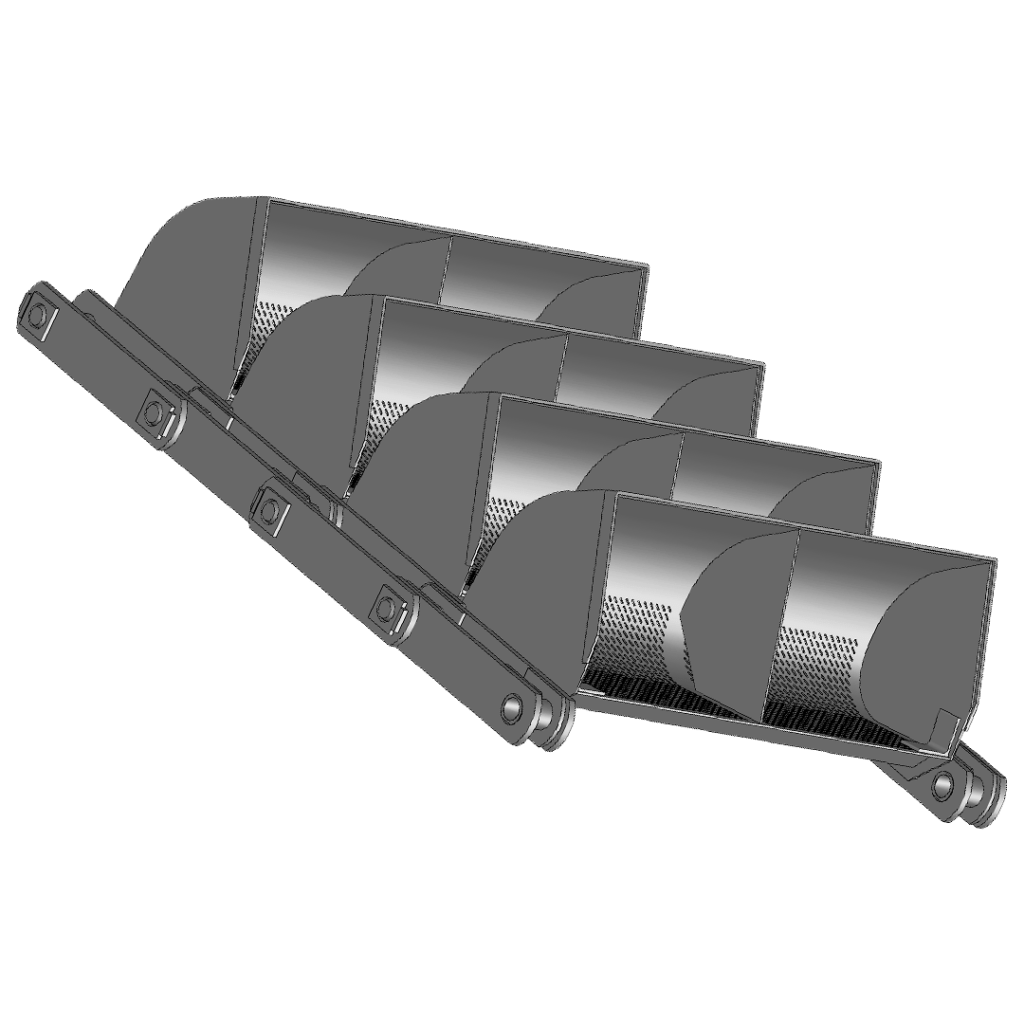

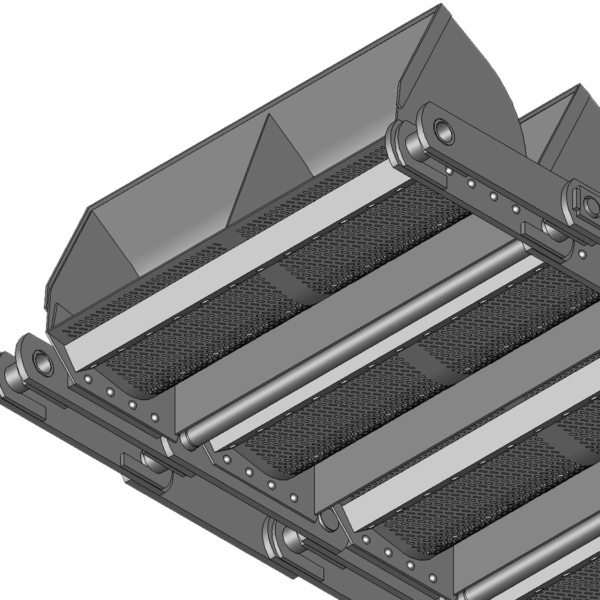

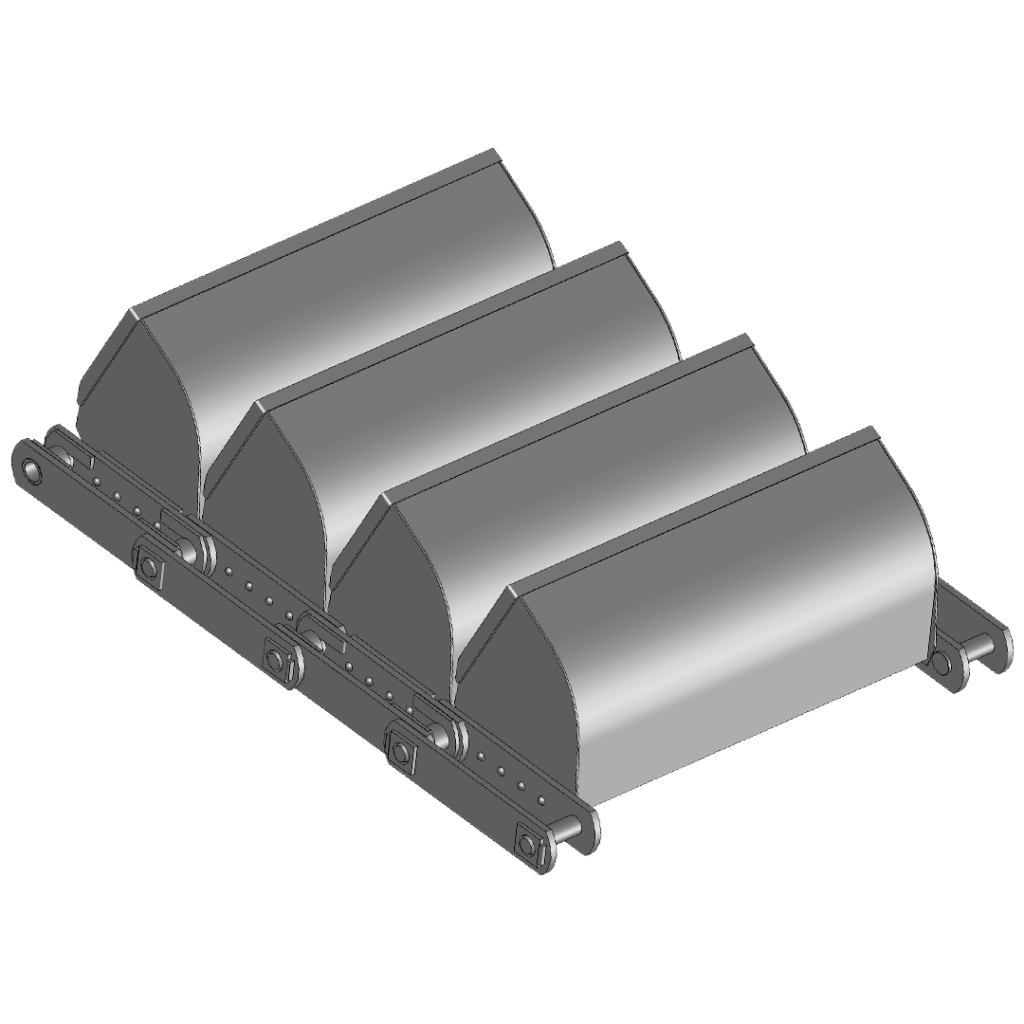

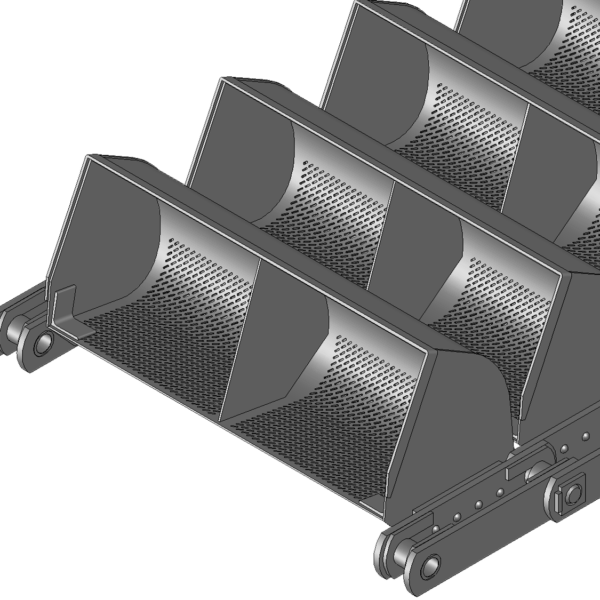

3D ИЗОБРАЖЕНИЯ ЛЕНТЫ (ЦЕПИ) КОВШОВОЙ В-1250 БАГЕР-ЭЛЕВАТОРА ЭОСБ-12

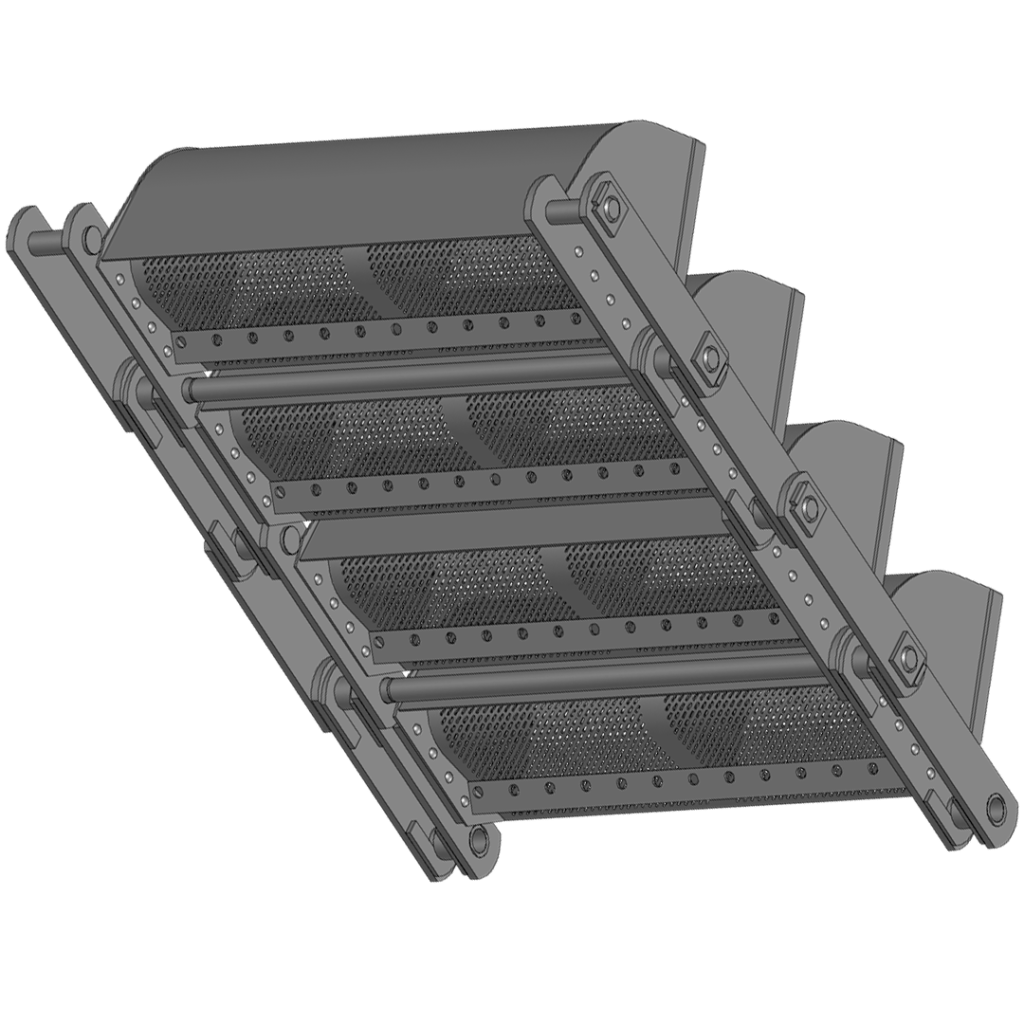

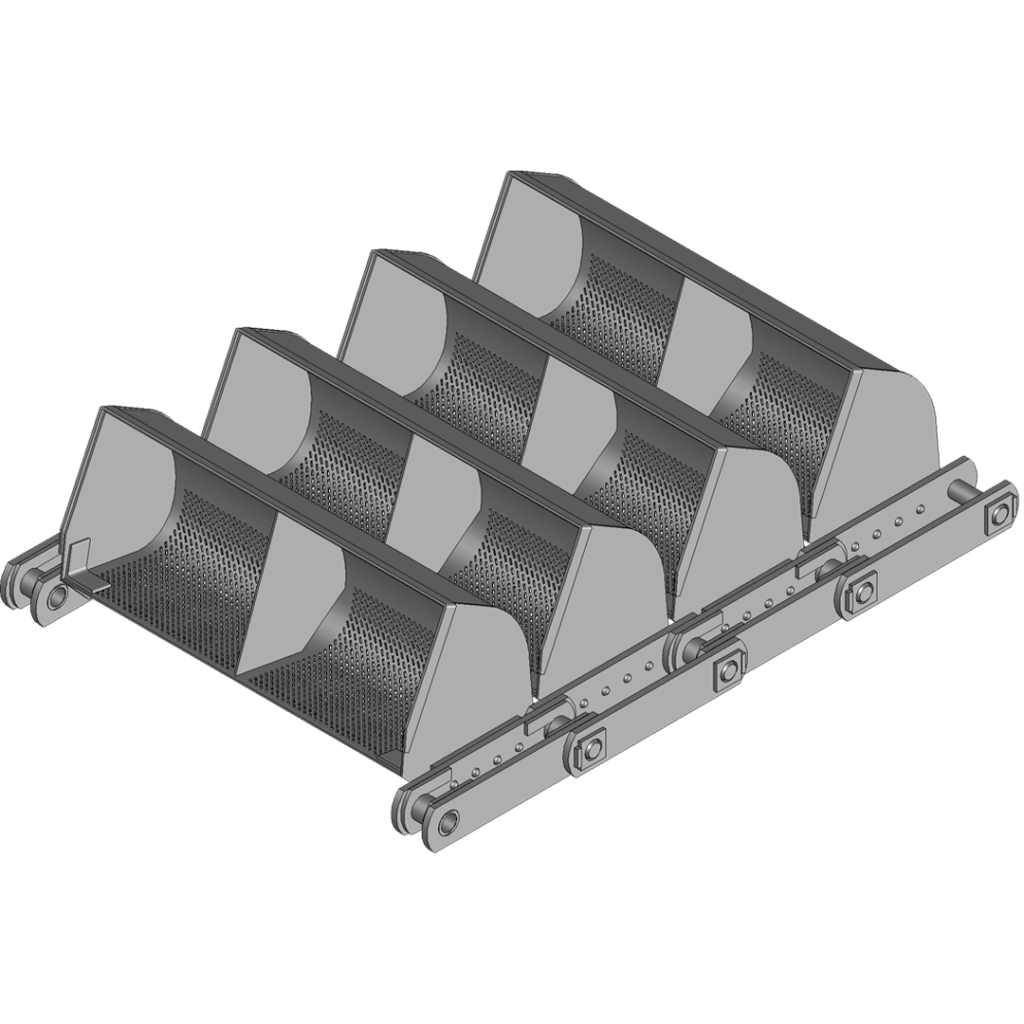

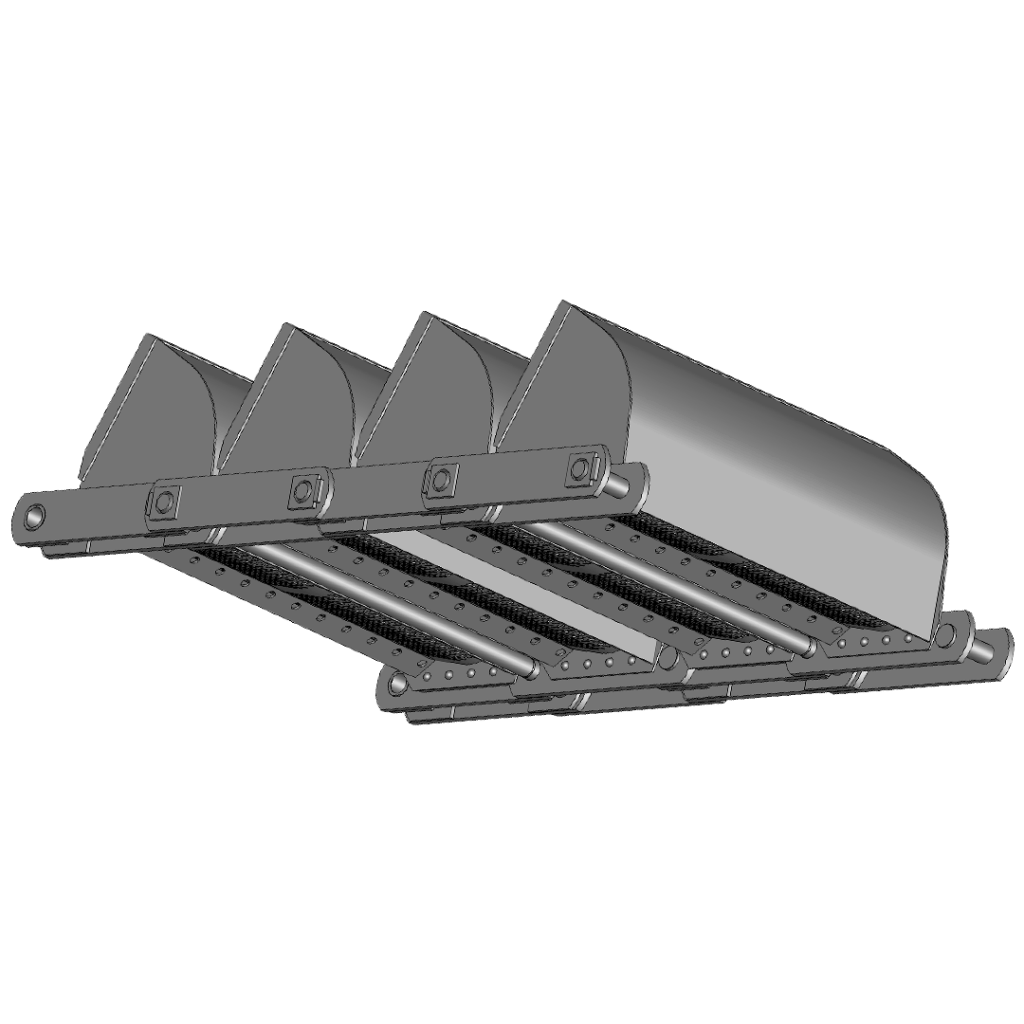

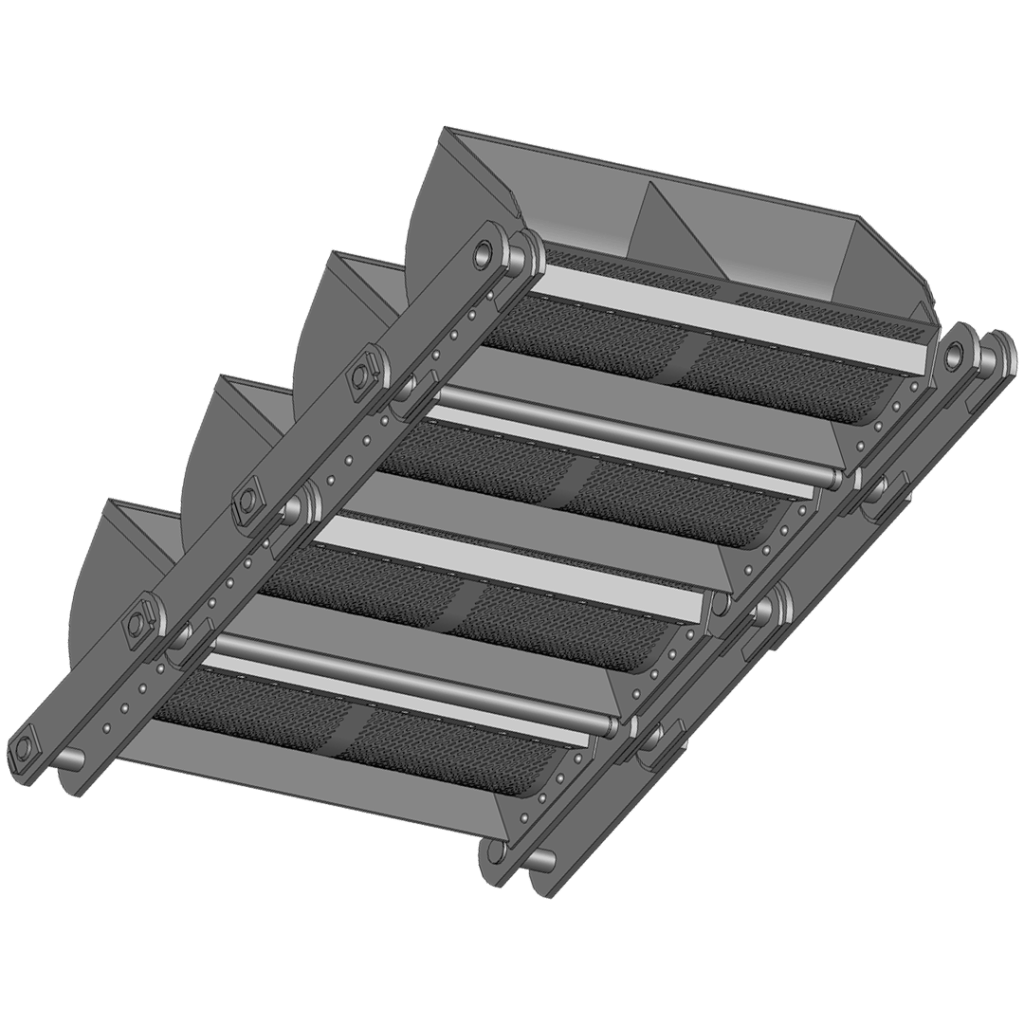

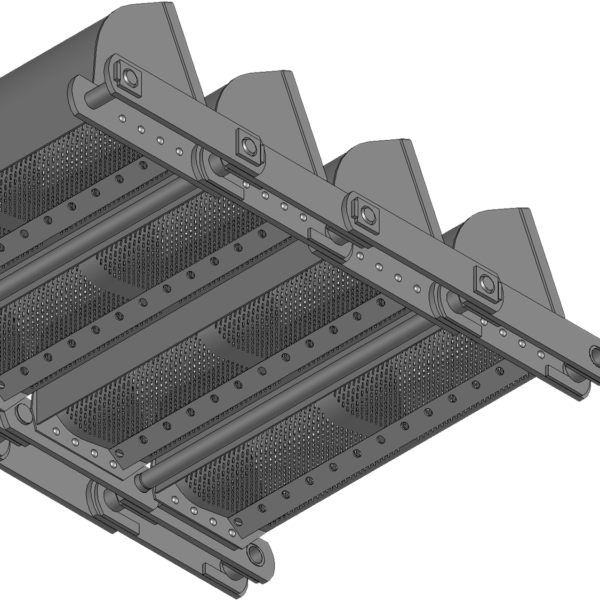

Изображение ленты (цепи) ковшовой В-1250 сосредоточенной багер-элеватора обезвоживающего ЭОСБ-12 производства ДОНМАШГРУП

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАГЕР-ЭЛЕВАТОРА ЭОСБ-12

Максимальная производительность, т/час	455
Угол наклона к горизонту, градусы	60° — 75°
Скорость движения ковшовой ленты, м/сек	0,17; 0,25 ±10%
Длина элеватора, не более	25
Крупность кусков транспортируемого материала, не более, мм	150
Ширина ковша, мм	1250
Вместимость ковша, л	200
Шаг ковшей , мм	500
Тип тяговой цепи	Втулочная, Катковая с подшипниками скольжения
Шаг цепи, мм	500
Номинальная частота вращения электродвигателя, об мин	1500
Номинальная мощность электродвигателя, кВт	55
Масса, не более, кг	50 000
