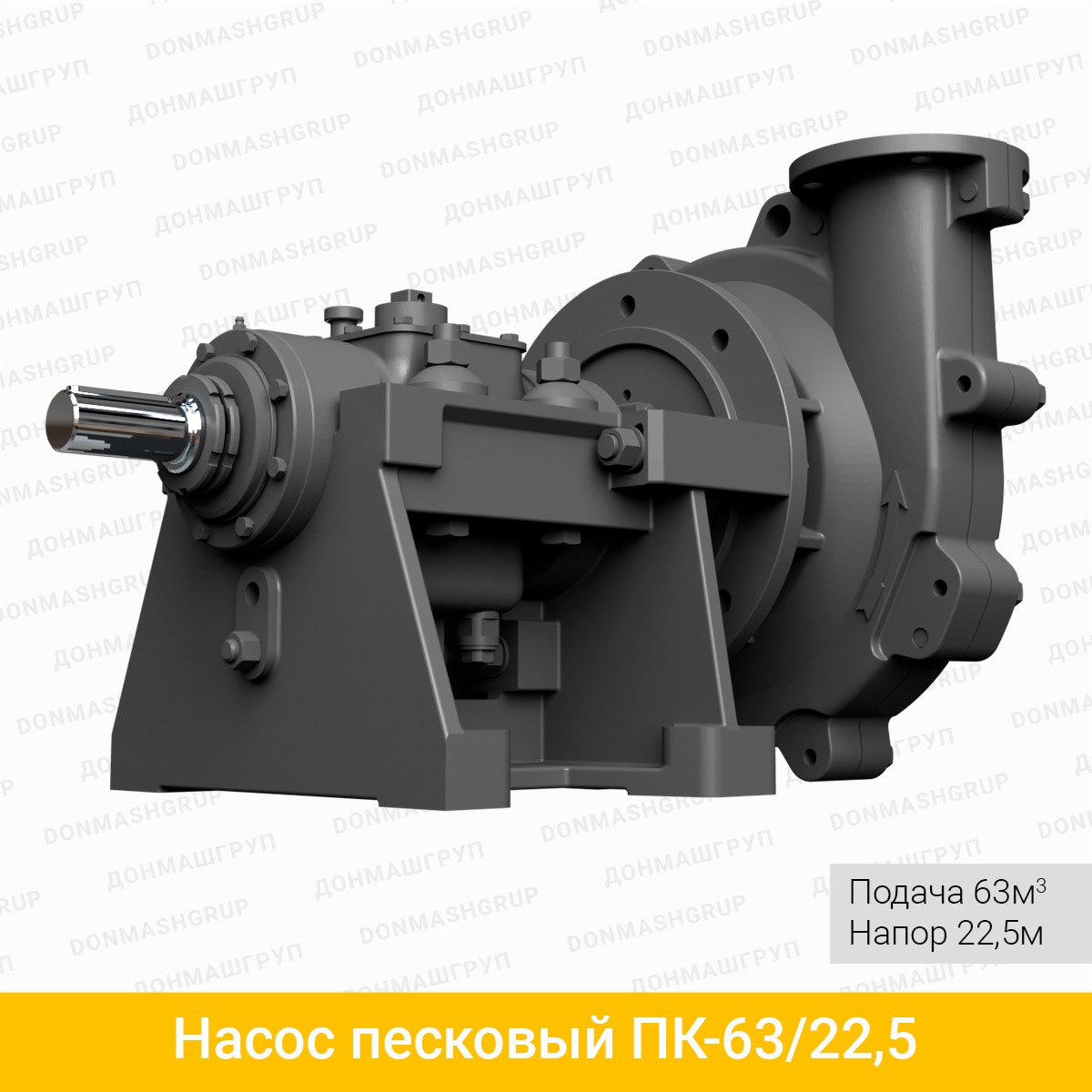

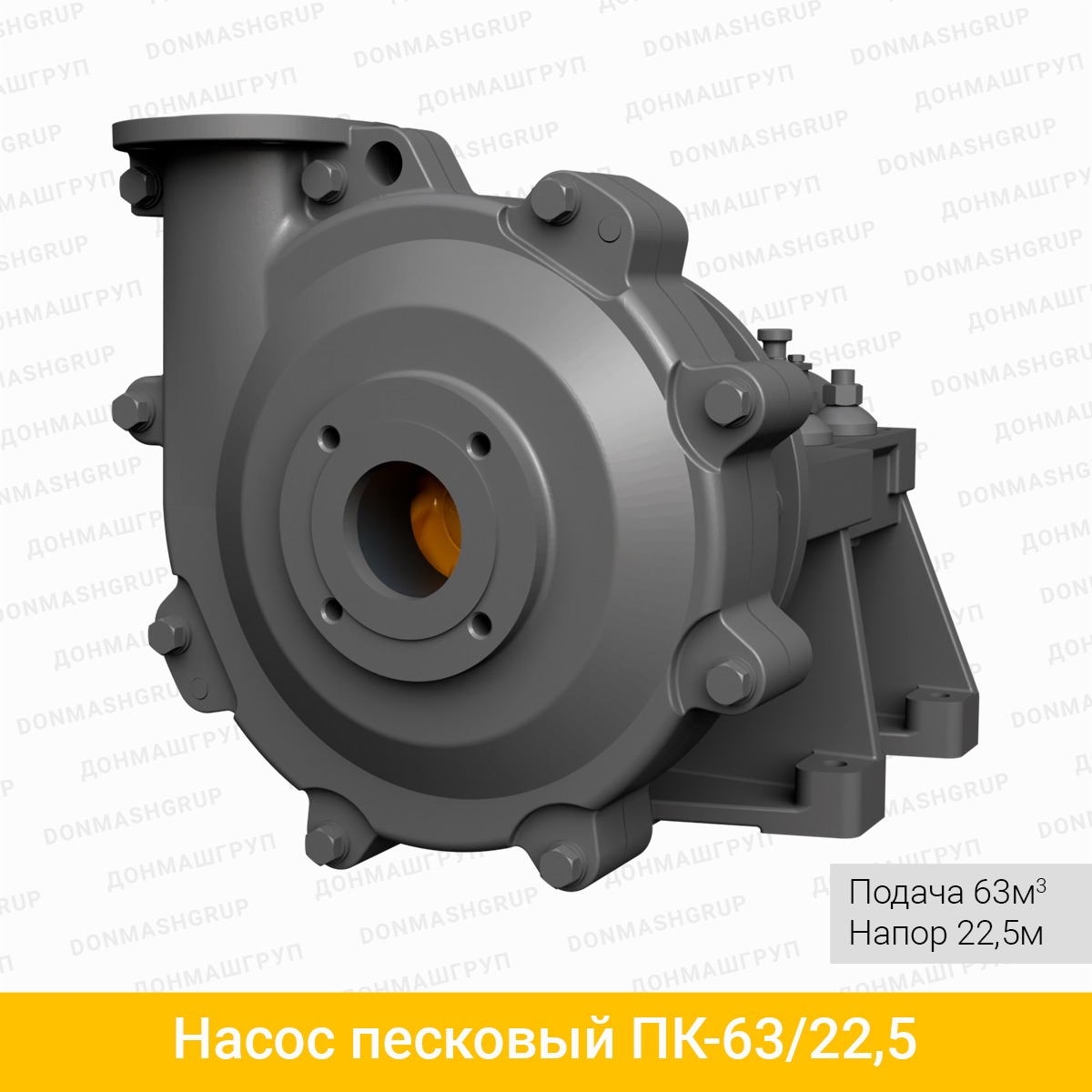

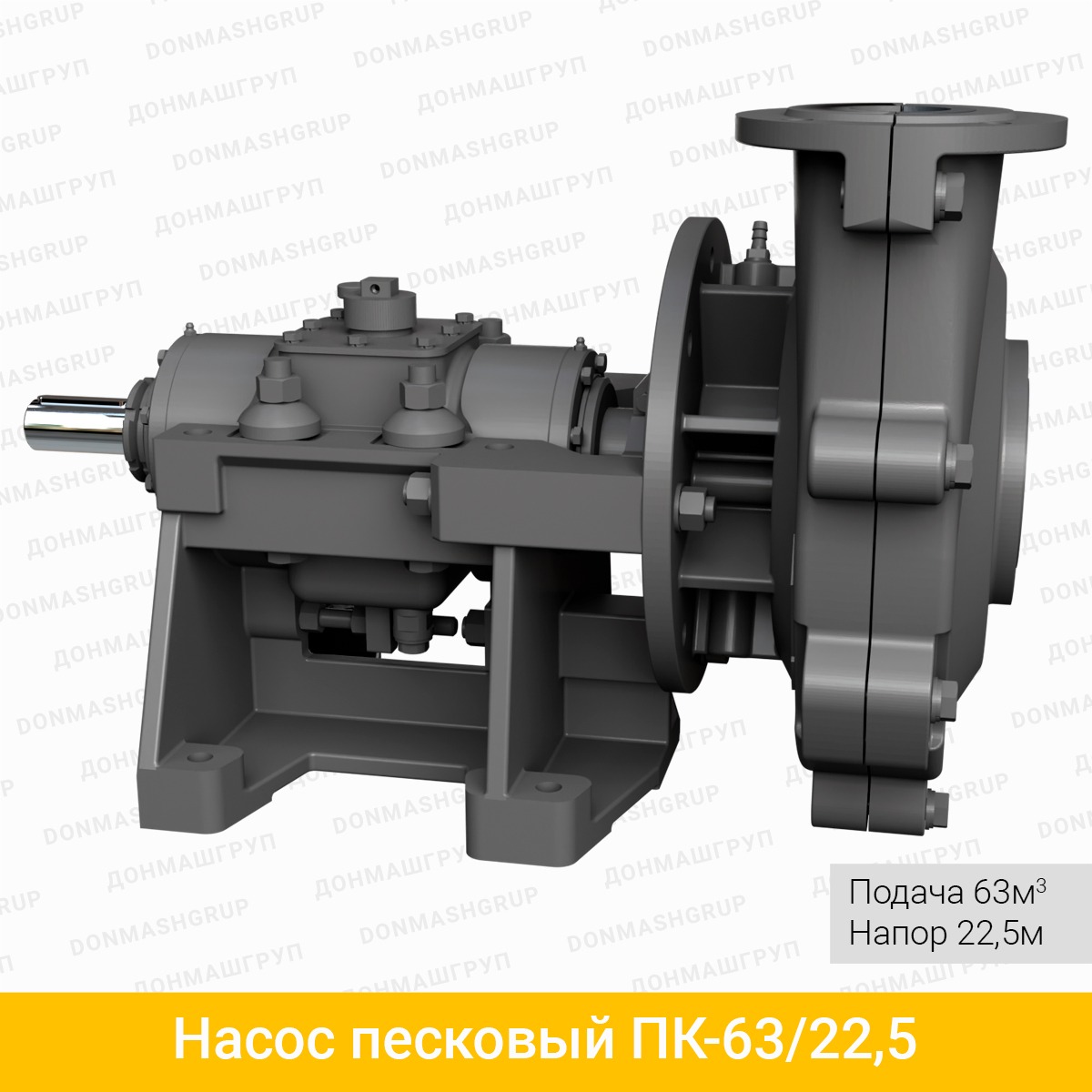

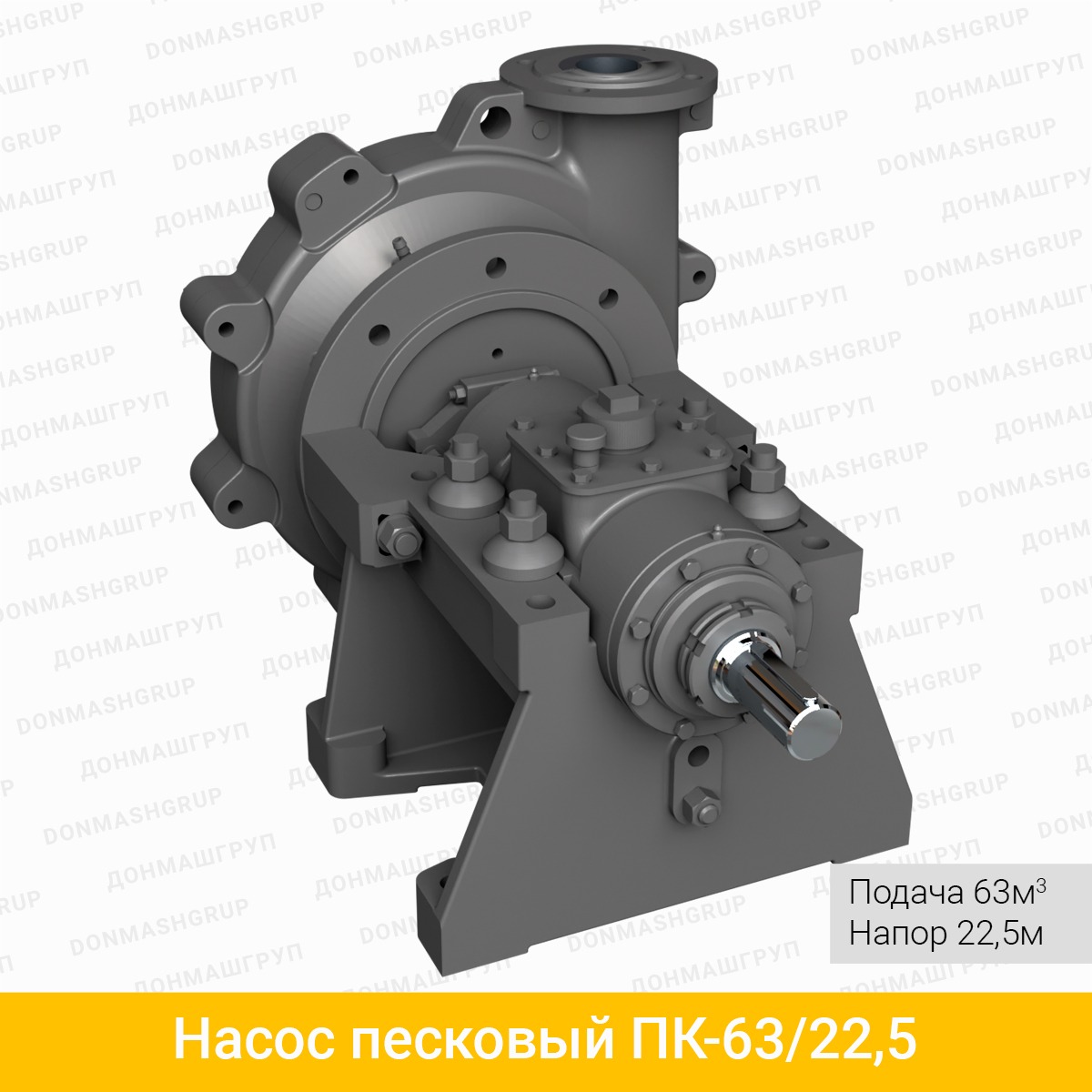

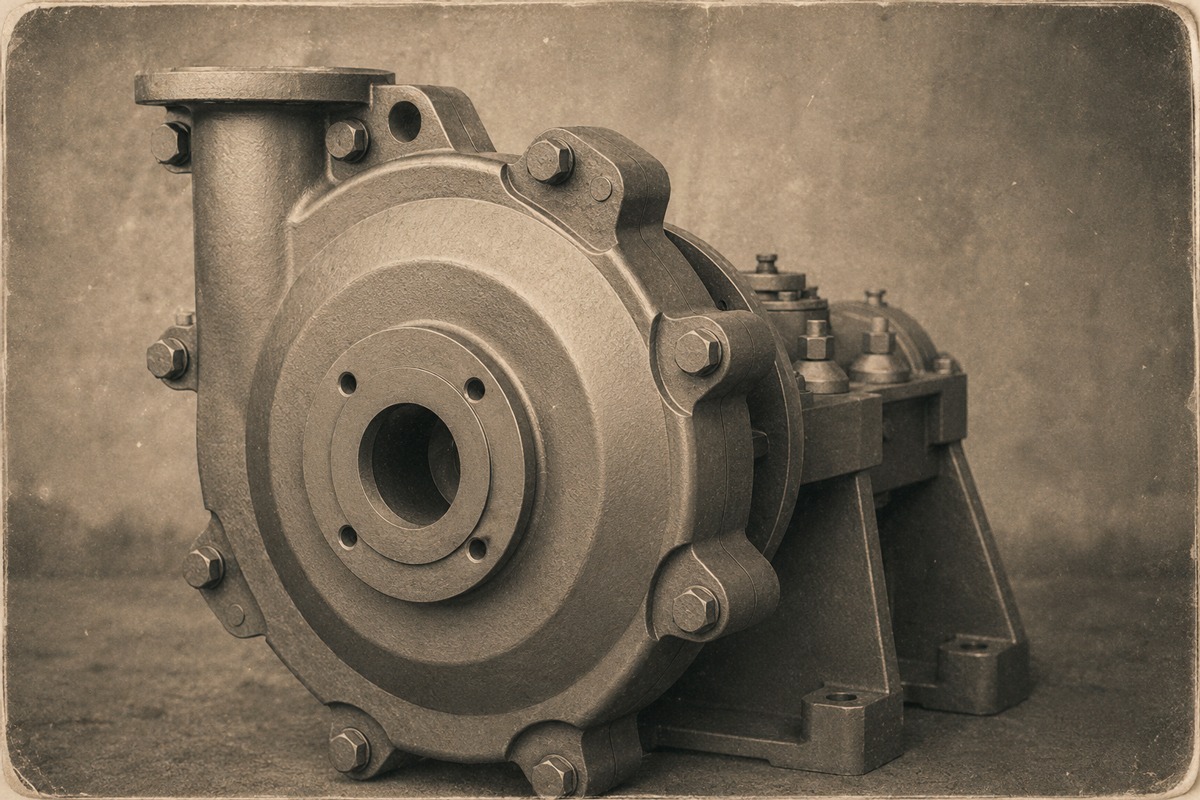

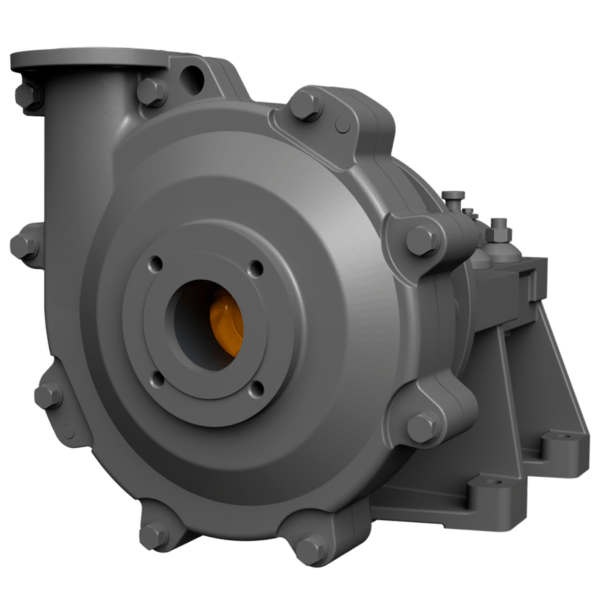

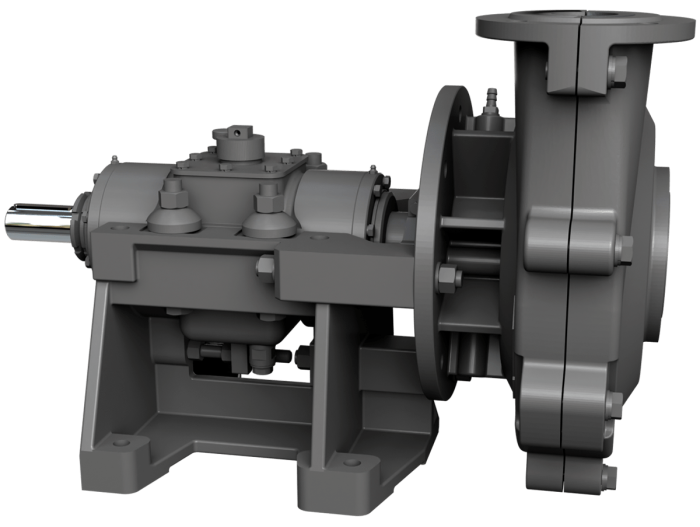

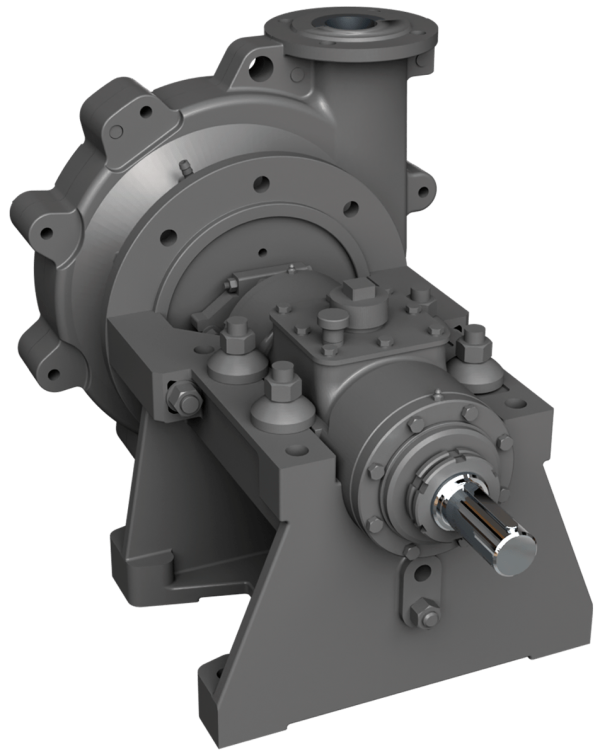

Песковый насос ПК-63/22,5
• производительность — 63м3/ч
• напор — 22,5м
• электродвигатель — 11кВт
Назначение насоса ПК-63/22,5
Песковый насос ПК-63/22,5 — горизонтальный консольный центробежный насос, предназначенный для перекачивания абразивных гидросмесей с содержанием песка, шлама, гравия, угля и других твёрдых включений.
Номинальные параметры насоса: подача — 63 м³/ч, напор — 22,5 м.
Параметры перекачиваемой среды
Насос ПК-63/22,5 предназначен для перекачивания гидросмесей со следующими характеристиками:
- Плотность гидросмеси — до 1300 кг/м³
- Объёмная концентрация твёрдых включений — до 25%
- Размер твёрдых частиц — до 5 мм
- Водородный показатель среды (pH) — от 6 до 11
- Температура перекачиваемой среды — от +3 до +60 °С
Область применения ПК-63/22,5
Насос ПК-63/22,5 применяется для перекачивания абразивных гидросмесей на горнодобывающих и обогатительных предприятиях, в хвостовых хозяйствах, системах гидротранспорта пульпы и шлама, на песковых и щебёночных карьерах, угольных предприятиях, металлургических производствах, а также в промышленных водоканалах.
Особенности проточной части насоса ПК-63/22,5
Проточная часть насоса ПК-63/22,5 представляет собой классическое инженерное решение, разработанное в СССР для работы с абразивными гидросмесями в условиях горнодобывающих, обогатительных и металлургических предприятий.
Корпус насоса изготавливается из серого чугуна СЧ20 и защищается от гидроабразивного износа специальной корундной футеровкой.
В качестве футеровочного материала используется порошковый корунд на эпоксидной связке, наносимый на внутренние поверхности корпуса, контактирующие с перекачиваемой средой.
Рабочее колесо насоса выполняется из высокохромистого износостойкого чугуна, что позволяет обеспечить приемлемый ресурс при работе с песком, шламом и другими абразивными материалами.
Почему применялась корундная футеровка
На момент разработки насосов серии ПК технология корундирования являлась эффективным способом повышения износостойкости чугунного корпуса без изготовления дорогостоящих литых деталей из высокохромистых сплавов.
Дополнительным преимуществом считалась возможность восстановления изношенных поверхностей непосредственно на предприятии путём повторного нанесения корундного состава (порошковый корунд на эпоксидной смоле).
В условиях советской промышленности такой подход позволял продлевать срок службы оборудования и снижать потребность в поставках новых деталей.
Практика эксплуатации сегодня
В настоящее время восстановление проточной части насосов ПК-63/22,5 методом повторного корундирования применяется крайне редко.
На практике большинство предприятий предпочитают замену изношенных деталей или приобретение нового насоса. Это связано с относительно небольшими размерами насоса, трудоёмкостью восстановительных работ и отсутствием экономической целесообразности выполнения подобных ремонтов в условиях предприятия.
За годы работы мы неоднократно сталкивались с поставками новых насосов ПК-63/22,5 и запасных частей к ним, однако практически не встречали запросов на восстановление проточной части горизонтальных насосов ПК-63/22,5 или вертикальных насосов ПКВП-63/22,5.
Современная альтернатива — насос ПЧ-63/22,5 C-DMG

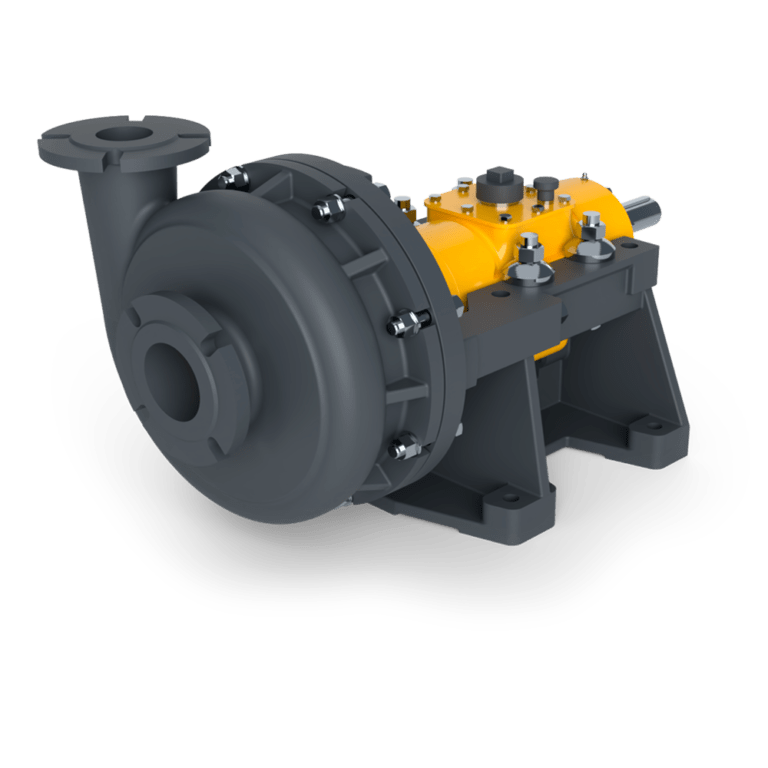

Развитием классической конструкции ПК-63/22,5 является насос ПЧ-63/22,5 C-DMG.
В отличие от насоса ПК-63/22,5, где защита корпуса обеспечивается корундной футеровкой, проточная часть насоса ПЧ-63/22,5 C-DMG полностью изготовлена из особо устойчивого к абразивному износу высокохромистого чугуна ЧХ22. Из этого сплава выполняются корпус, рабочее колесо и бронедиск.
Такое решение исключает необходимость применения футеровки и обеспечивает существенно больший ресурс при работе с абразивными гидросмесями.

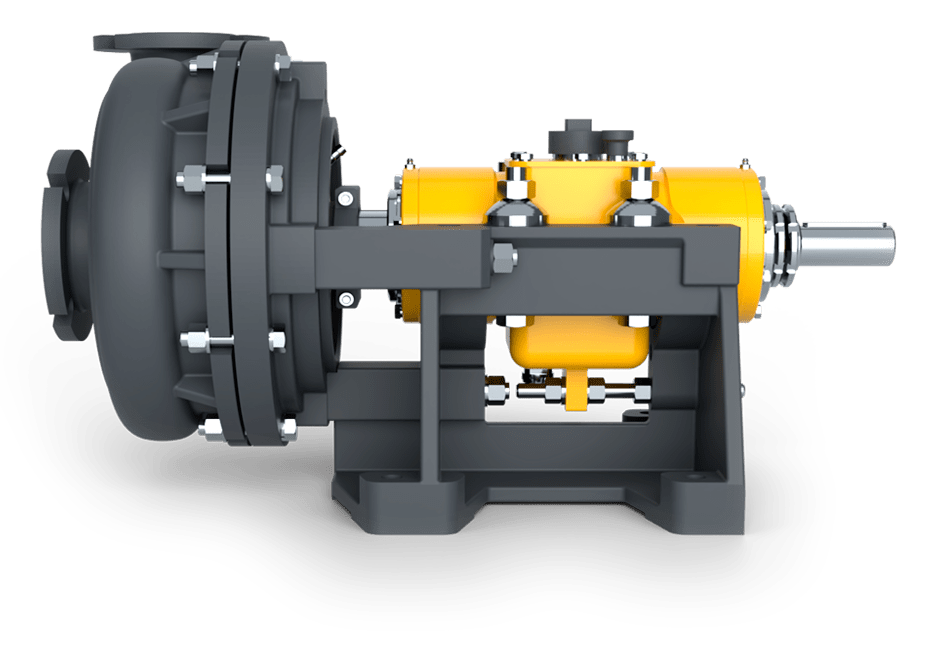

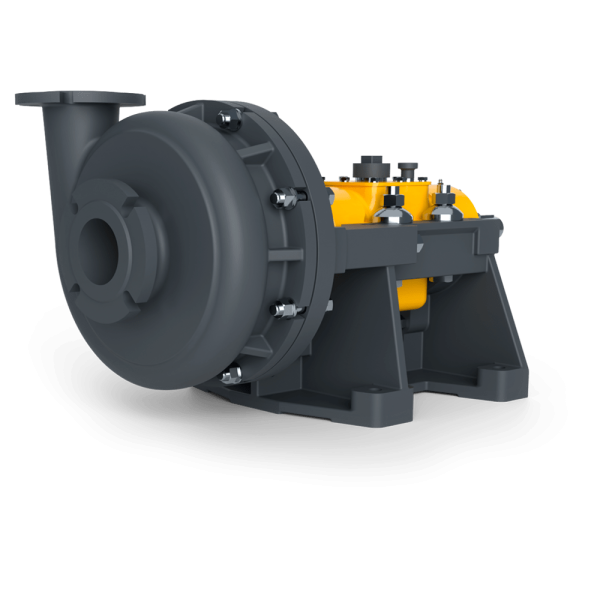

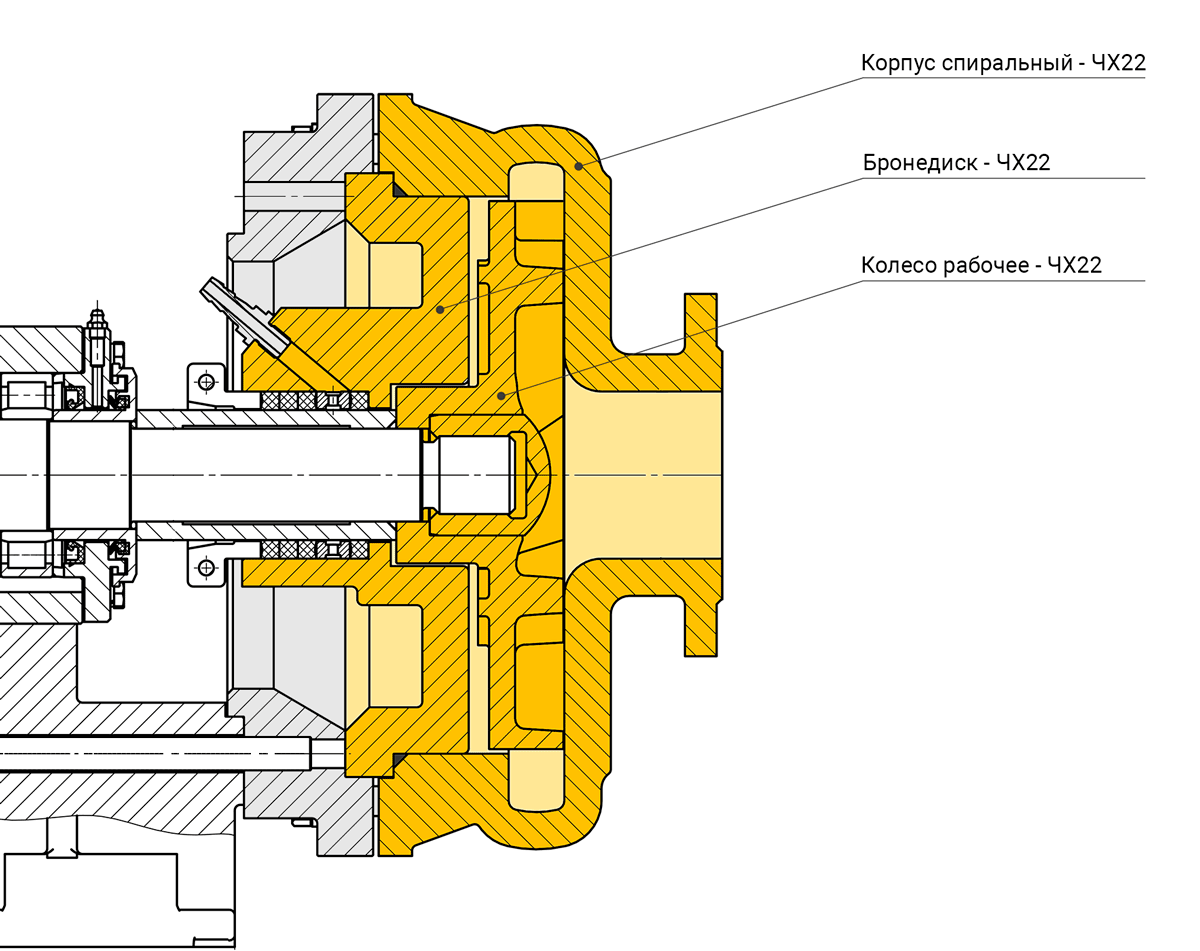

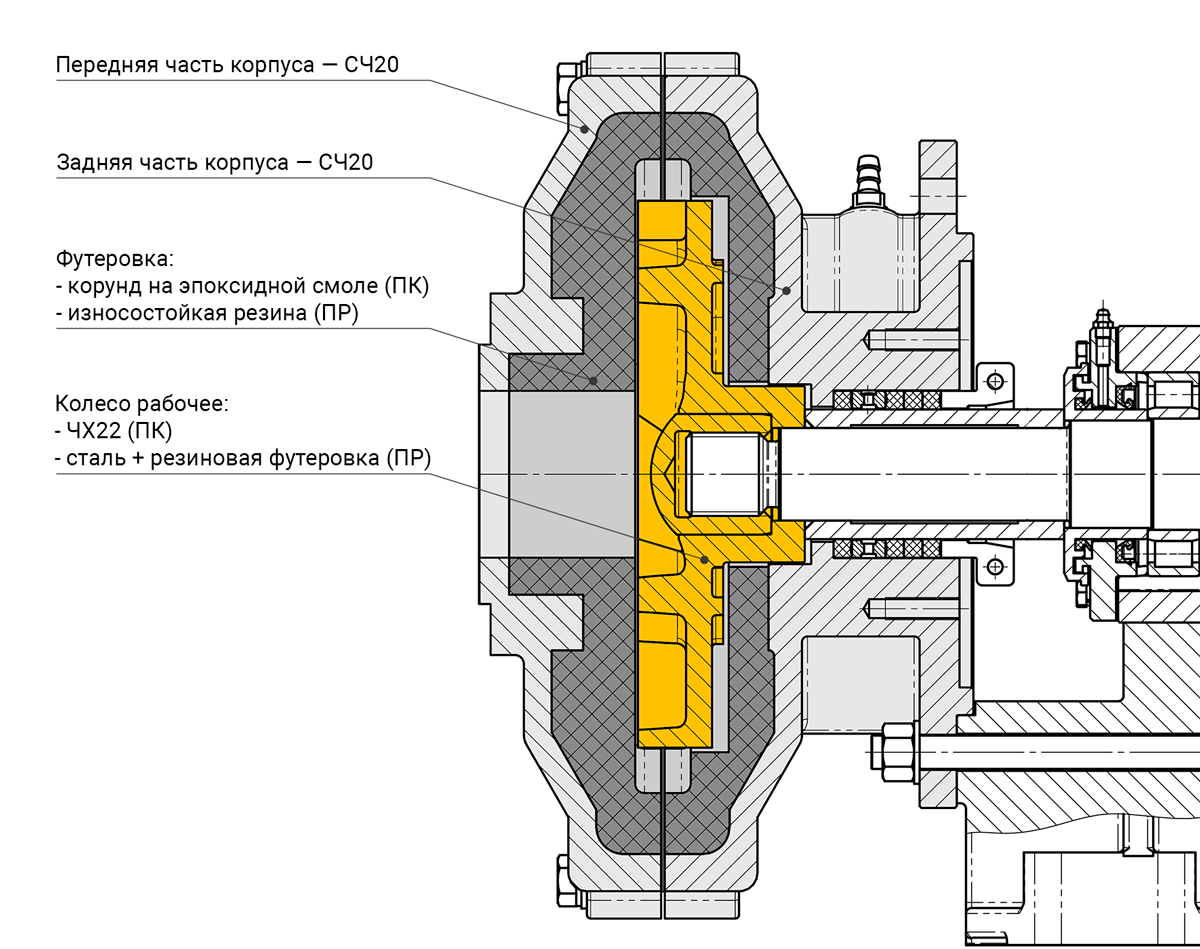

Ниже приведено сравнение проточной части насосов ПК-63/22,5 и ПЧ-63/22,5 C-DMG.
Нужен больший ресурс?
Рассмотрите современный насос ПЧ-63/22,5 C-DMG с полностью металлической проточной частью из ЧХ22
Сравнение классической и современной конструкции типоразмера 63/22,5
ПЧ-63/22,5 C-DMG
Максимальная стойкость к абразивному износу.
ПК-63/22,5 и ПР-63/22,5
определяется сроком службы футеровки.
Проточная часть из ЧХ22 обеспечивает кратно больший ресурс при работе с абразивной пульпой по сравнению с футерованными корпусами
Подробнее о конструкции и технических характеристиках насоса ПЧ-63/22,5 C-DMG →
Технические характеристики ПК-63/22,5
| Подача, м3/ч | 63 |
| Напор, м | 22,5 |
| Допускаемый кавитационный запас, м | 4 |
| КПД, не менее, % | 50 |
| Всасывающий патрубок — диаметр DN, мм | 90 |
| Напорный патрубок – диаметр DN, мм | 60 |
| Колесо рабочее – диаметр, мм | 270 |
| Колесо рабочее – тип | Полуоткрытое, 4 лопатки |
| Материал рабочего колеса | Чугун ЧХ22 |
| Материал спирального корпуса | Чугун СЧ20, футирован корундом на эпоксидной смоле |
| Мощность насоса, кВт | 7,7 |
| Мощность электродвигателя при плотности до 1300 кг/м³ — рекомендуемая, кВт | 11 |
| Номинальная частота вращения электродвигателя, об/мин | 1500 |
| Габаритные размеры насоса без электродвигателя, мм (д-в-ш) | 824-524-508 |
| Габаритные размеры агрегата в сборе с электродвигателем, мм (д-в-ш) | 1300-646-508 |
| Масса насоса без электродвигателя, кг | 267 |
| Масса агрегата насосного в сборе с рамой и электродвигателем, кг | 412 |

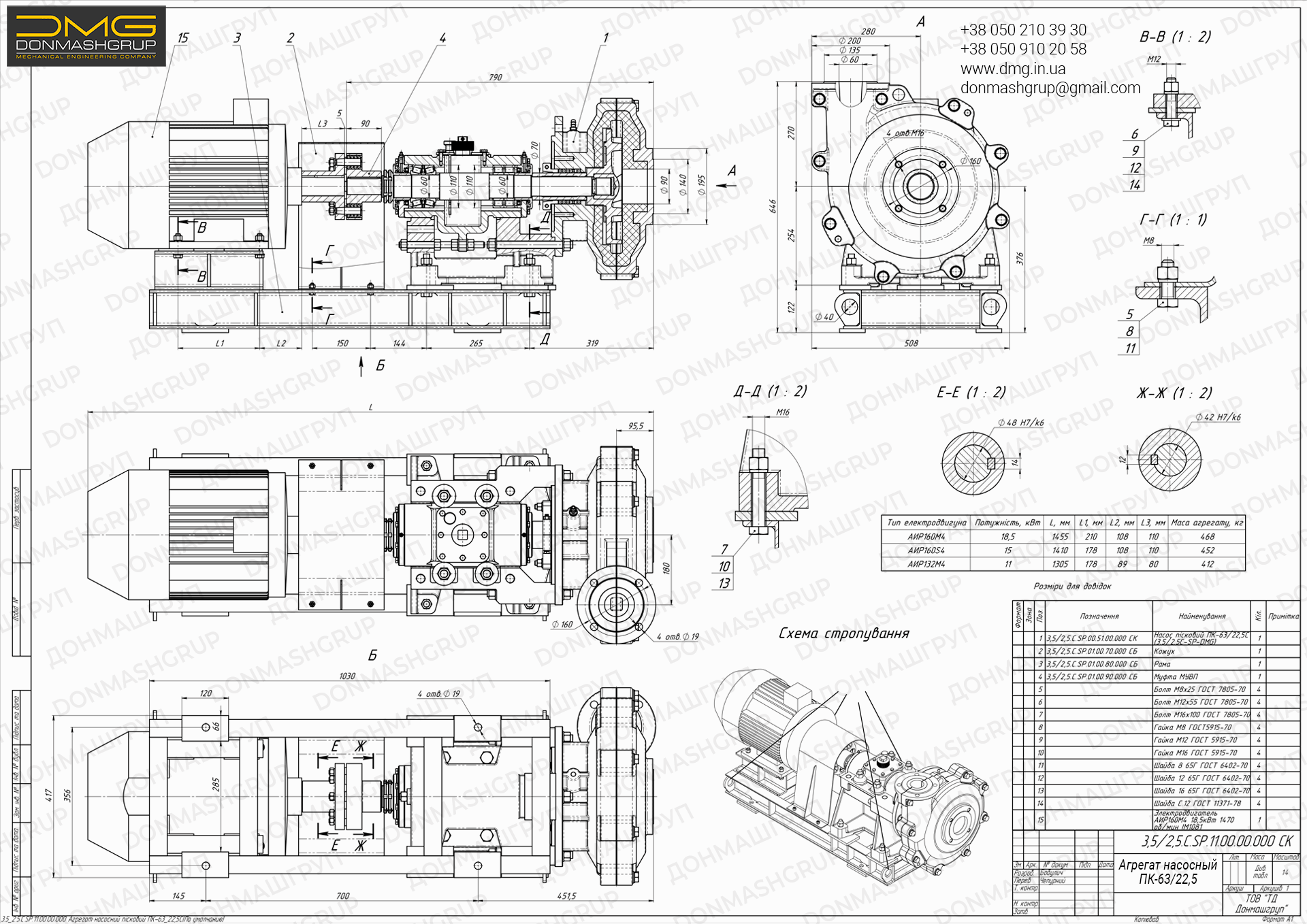

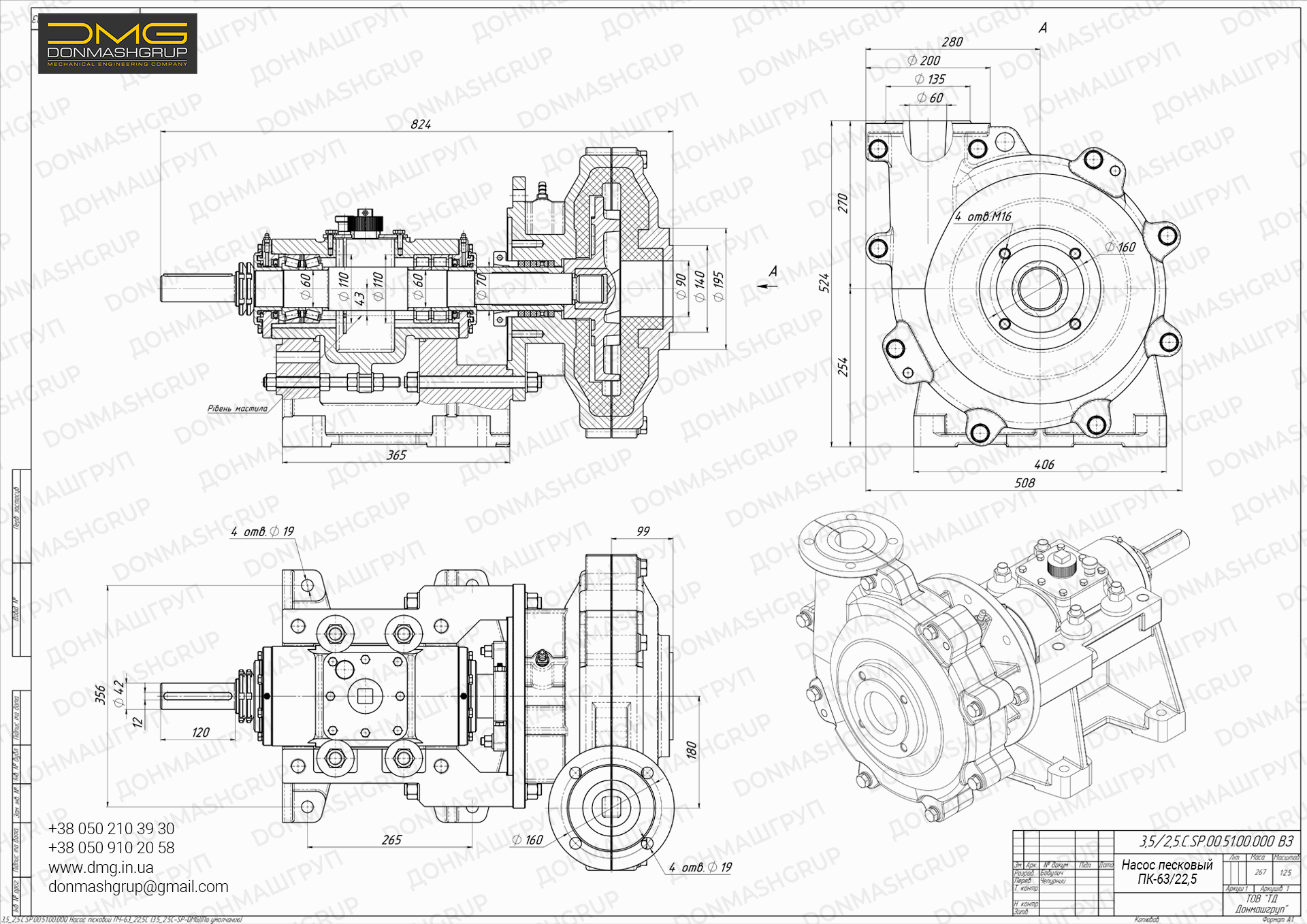

Чертежи пескового насоса ПК-63/22,5
История типоразмера 63/22,5
Песковые насосы типоразмера 63/22,5 были разработаны в рамках советской серии насосов типа «П» и получили широкое распространение в системах гидротранспорта на горнодобывающих и обогатительных предприятиях.
В состав серии «П» входили как вертикальные насосы ПКВП-63/22,5 и ПРВП-63/22,5, так и их горизонтальные исполнения — ПК-63/22,5 и ПР-63/22,5, при сохранении единой гидравлики проточной части.
Насосы ПЧ-63/22,5 C-DMG и ПЧВП-63/22,5 C-DMG являются современной эволюцией этой конструкции, выполненной на платформе LongLife с сохранением гидравлики типоразмера 63/22,5.
Именно в рамках этой эволюции и были разработаны современные вертикальные и горизонтальные исполнения: ПЧВП-63/22,5 и ПЧ-63/22,5 C-DMG.
Эволюция песковых насосов серии «П»
Введение
Типоразмер 63/22,5 является одним из наиболее узнаваемых и массовых в номенклатуре советских песковых насосов. За десятилетия эксплуатации он стал фактическим отраслевым стандартом для систем гидротранспорта абразивных гидросмесей в горнодобывающей и обогатительной промышленности.
Причина такой популярности — удачное сочетание производительности, напора и ресурса при работе с песком, шламом и пульпой средней и повышенной абразивности.
Формирование серии песковых насосов типа «П»
В СССР песковые насосы разрабатывались в рамках унифицированной серии, известной как серия «П».
Основной идеей серии было создание насосов:
- с устойчивой гидравликой;
- приспособленных к работе с абразивной средой;
- с возможностью эксплуатации в тяжёлых, непрерывных режимах.
Для типоразмера 63/22,5 была разработана единая геометрия проточной части, на базе которой создавались различные конструктивные исполнения.
Вертикальные насосы: ПКВП-63/22,5 и ПРВП-63/22,5
Первоначально наибольшее распространение получили вертикальные полупогружные насосы:
- ПКВП-63/22,5 — с корпусом из СЧ20, футерованным корундным наполнителем на эпоксидной связке, и рабочим колесом из высокохромистого чугуна;
- ПРВП-63/22,5 — с корпусом и рабочим колесом, футерованными износостойкой резиной.
Вертикальное исполнение позволяло:
- устанавливать насос непосредственно в зумпф или приямок;
- работать без сложной системы всасывания;
- снизить риск кавитации.
Эти насосы до сих пор широко применяются на ГОКах, в хвостовых хозяйствах и на промывочных установках.

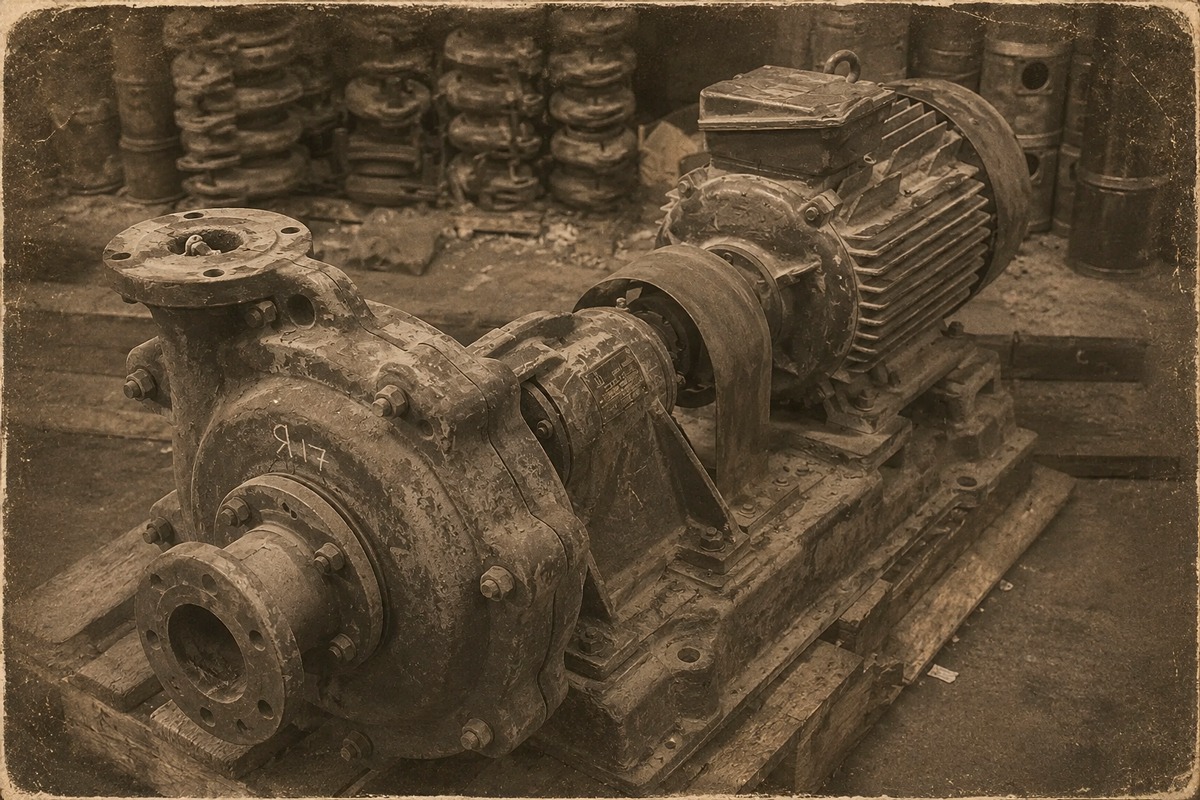

Переход к горизонтальным исполнениям: ПК-63/22,5 и ПР-63/22,5
Со временем возникла потребность в горизонтальных песковых насосах, более удобных для:
- агрегатирования с электродвигателями;
- установки на фундаменты и рамы;
- обслуживания и ремонта вне приямков.
Так появились насосы:
- ПК-63/22,5
- ПР-63/22,5
Важно отметить, что: гидравлика проточной части у вертикальных и горизонтальных исполнений оставалась одинаковой.
Фактически горизонтальные насосы представляли собой адаптацию уже существующей проточной части под иной способ установки.
Особенность горизонтальных ПК и ПР
В отличие от вертикальных насосов, где конструкция корпусов и стоек была достаточно унифицирована, горизонтальные исполнения получили большое количество вариантов опорных стоек и кронштейнов.
На практике это привело к тому, что:
- часть насосов изготавливалась непосредственно на ремонтных базах предприятий;
- встречались как заводские, так и «кустарные» исполнения;
- конструктивные решения по подшипниковым узлам и жёсткости существенно различались.
Тем не менее, благодаря удачной гидравлике, типоразмер 63/22,5 продолжал широко применяться даже в таких условиях.
Ограничения классической конструкции
Несмотря на массовость и проверенную временем гидравлику, классические насосы ПК и ПР имели ряд конструктивных ограничений:
- корпус из СЧ20 с футеровкой;
- ресурс проточной части, зависящий от состояния футеровки;
- стандартные подшипниковые узлы, чувствительные к абразивному загрязнению;
- ограниченная жёсткость консольной части ротора.
С ростом требований к надёжности и межремонтному ресурсу возникла необходимость в глубокой модернизации конструкции при сохранении гидравлики.
Современная эволюция: платформа LongLife
Ответом на эти требования стала разработка насосов на платформе LongLife, в которых была сохранена проверенная гидравлика типоразмера 63/22,5, но полностью переработана силовая и конструктивная часть.
В рамках этой эволюции были созданы:

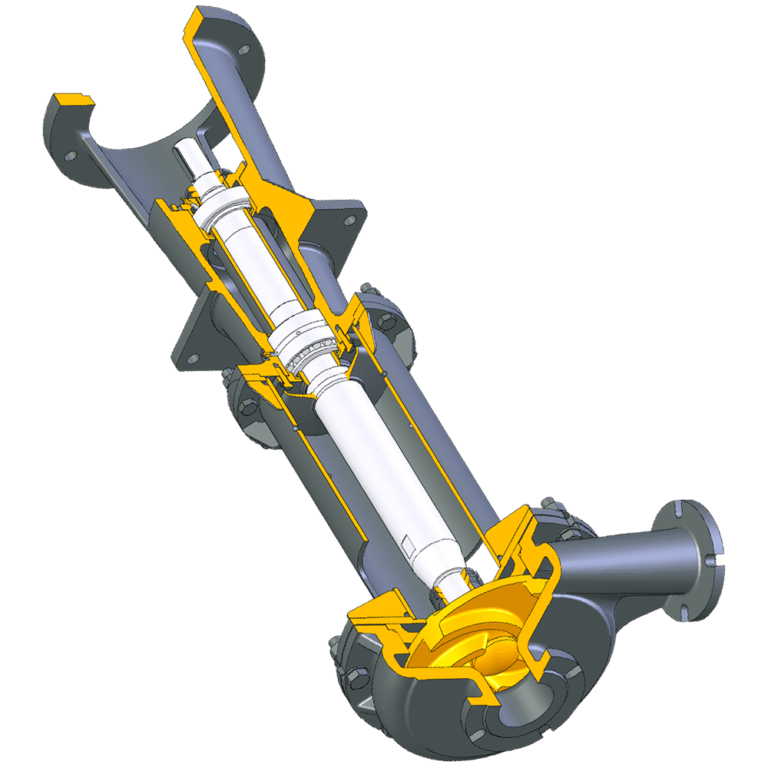

ПЧВП-63/22,5 — вертикальный насос с полностью литой проточной частью из ЧХ22
ПЧ-63/22,5 C-DMG — горизонтальный насос, выполненный на унифицированной силовой платформе LongLife.
