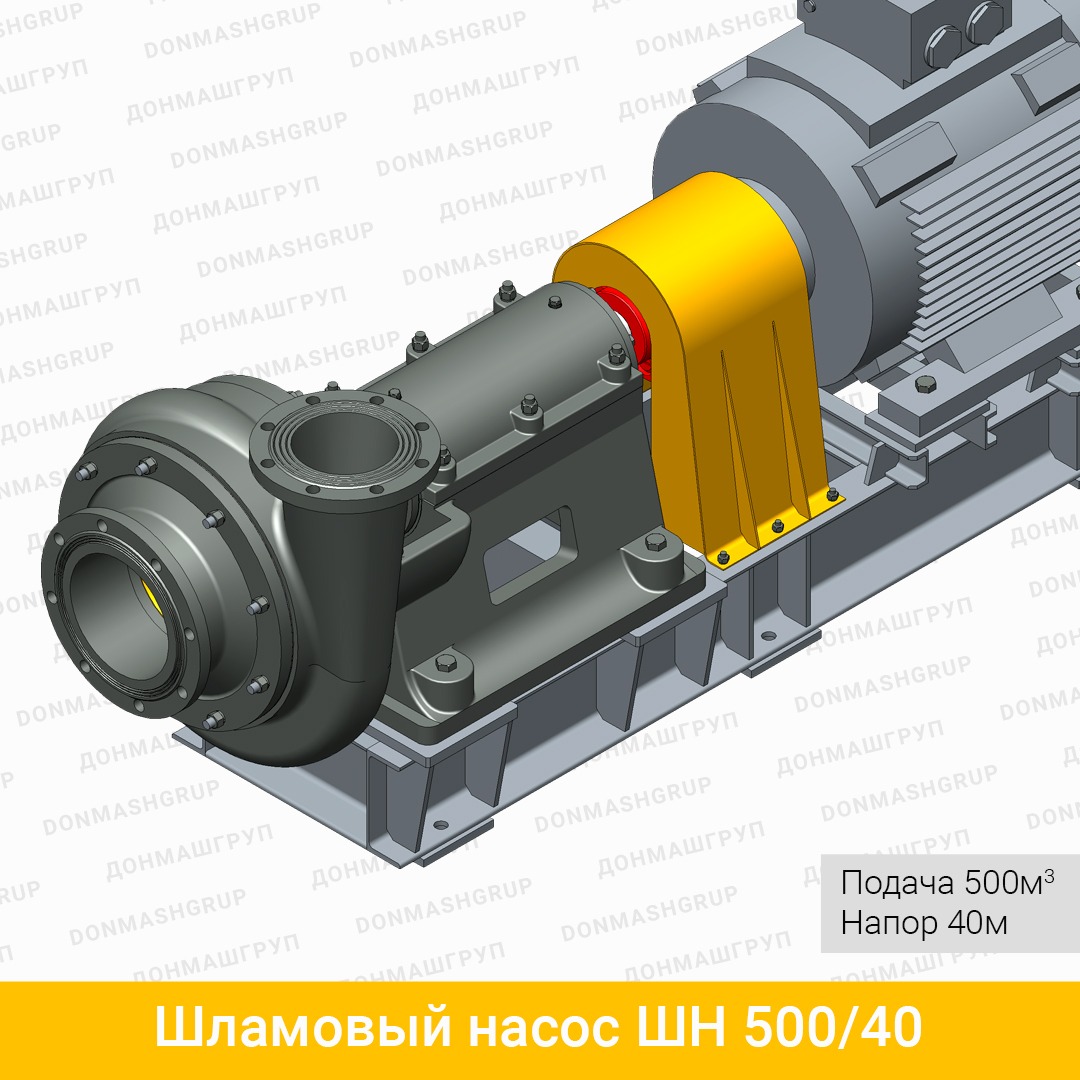

3D-изображение агрегата шламового насоса ШН-500/40 с электродвигателем

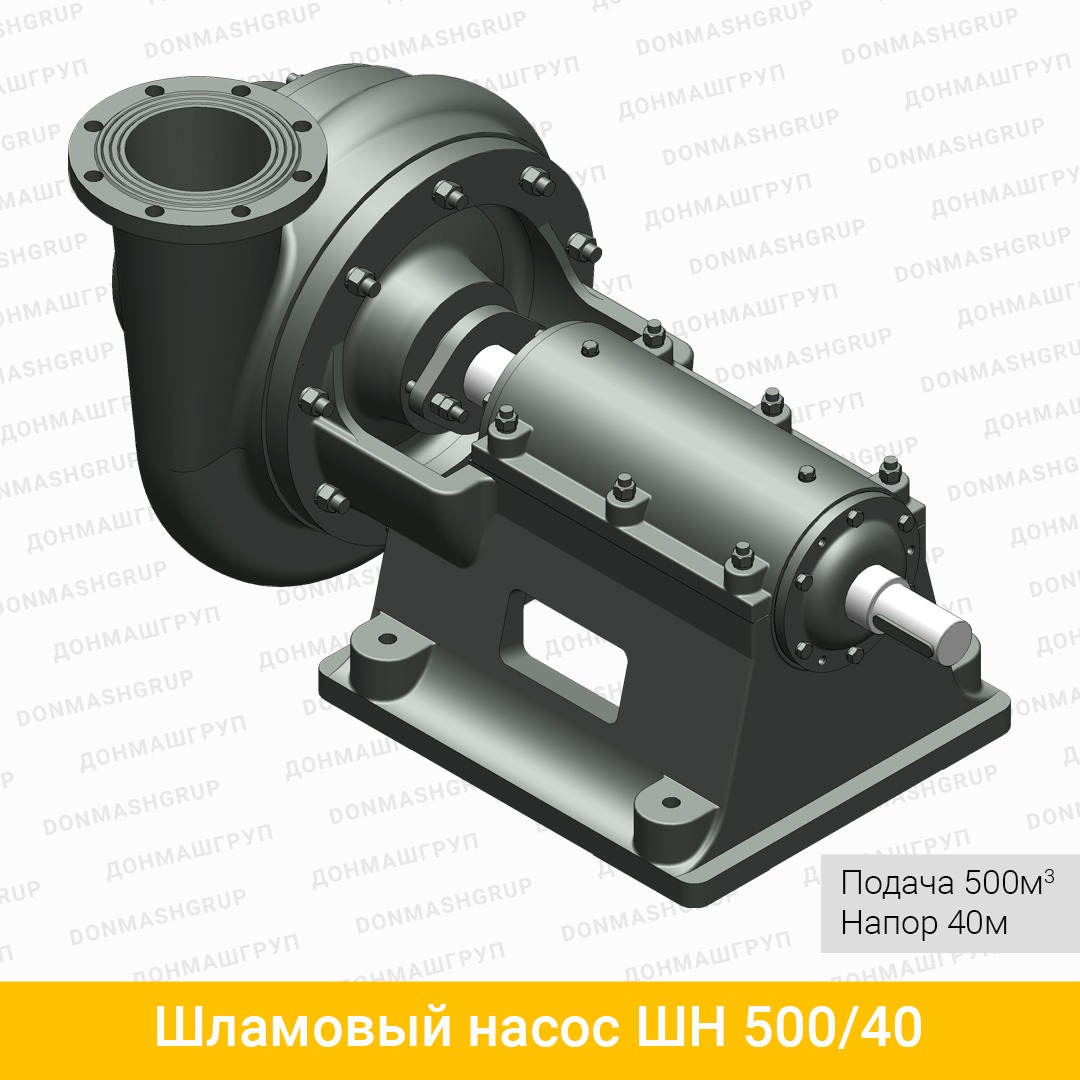

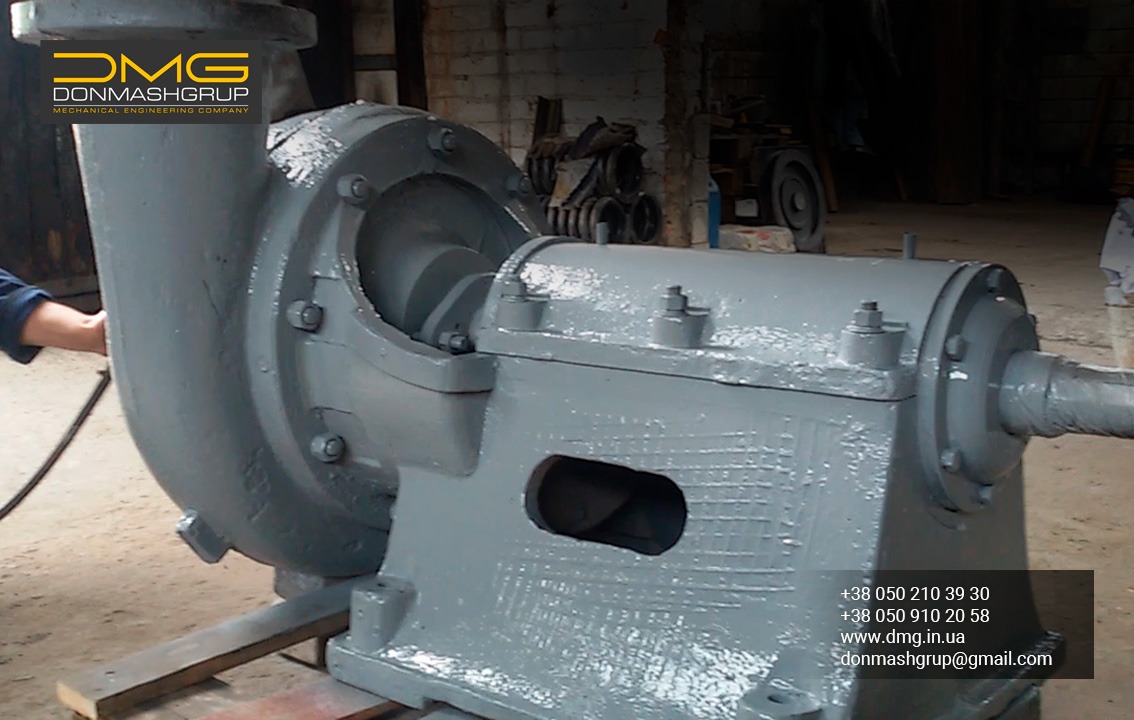

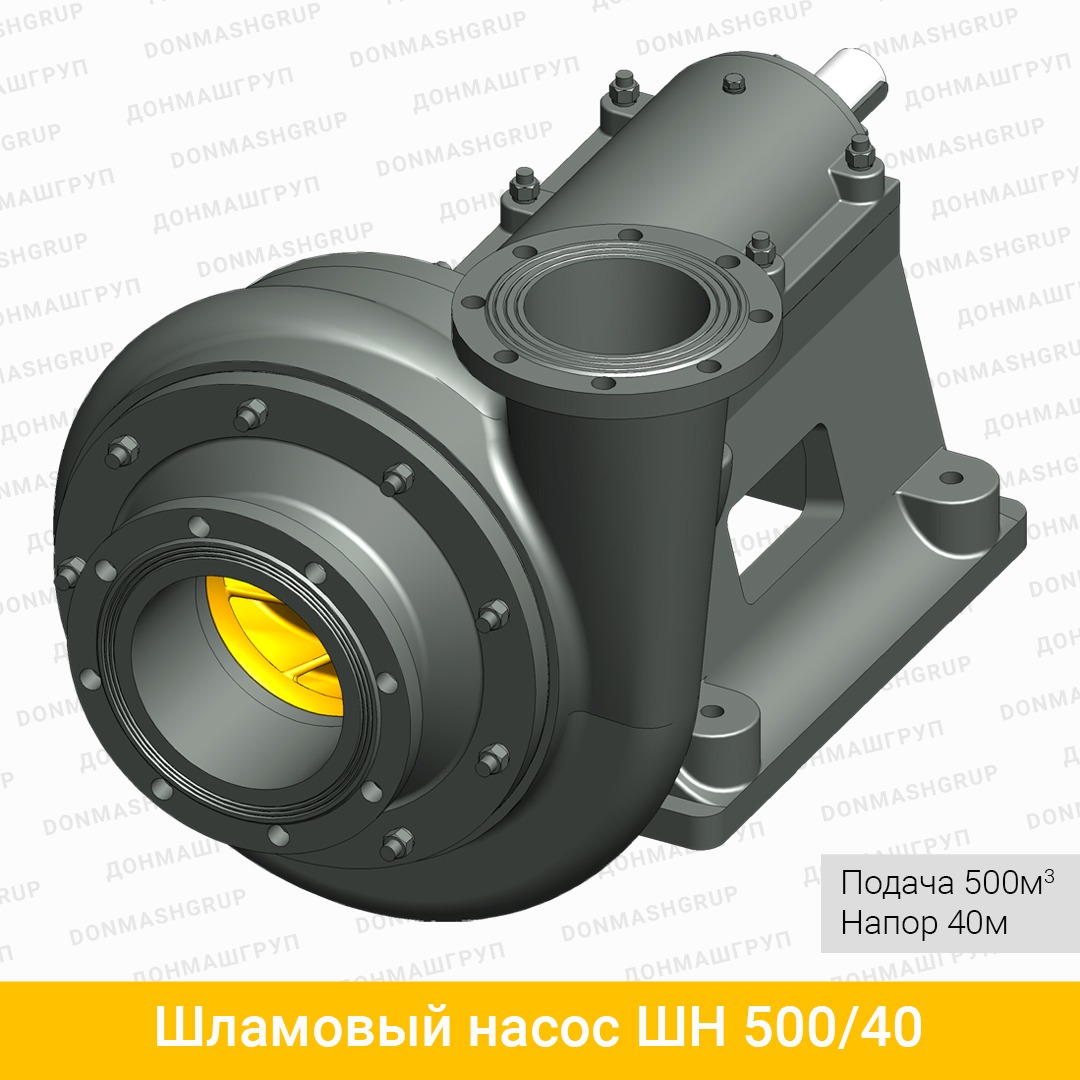

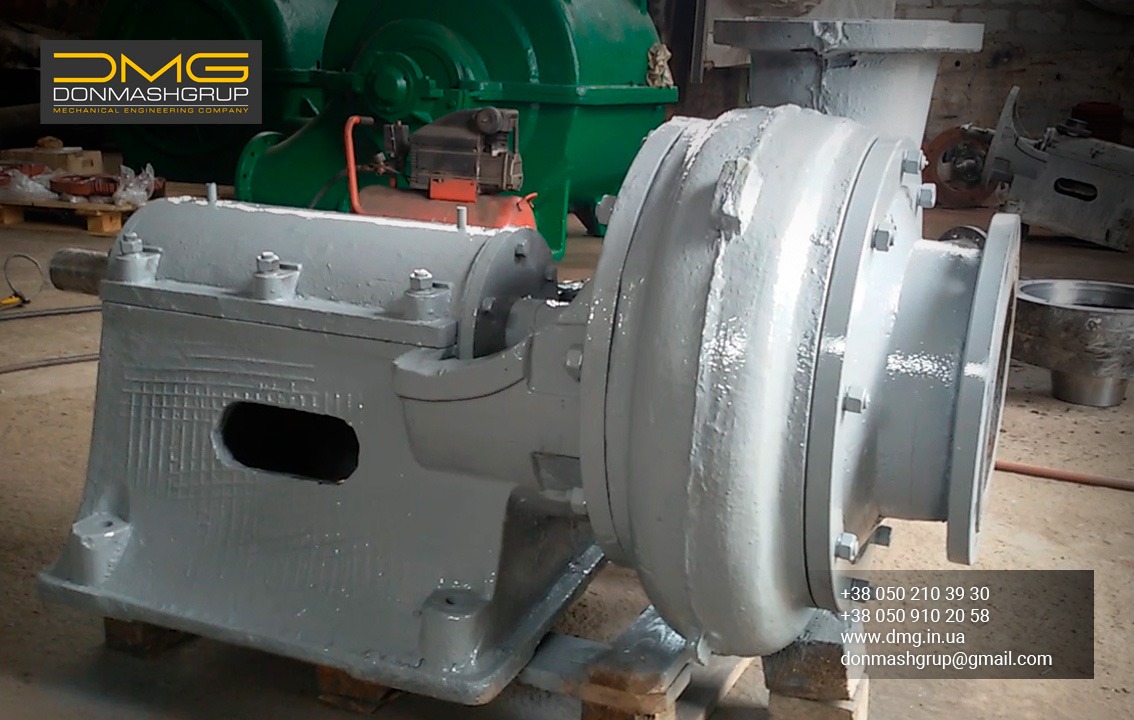

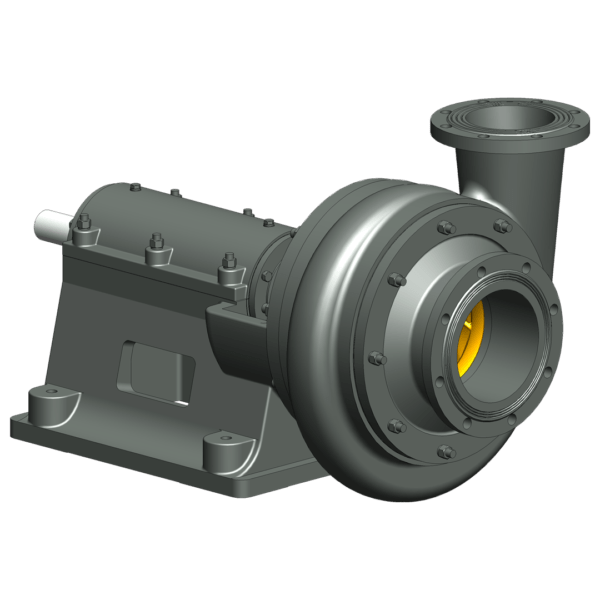

Шламовый насос ШН-500/40

• производительность — 500м3/ч
• напор — 40м
• электродвигатель — 110кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы с подачей более 300м³/ч, Насосы шламовые

Назначение шламового насоса ШН-500/40

Шламовый насос ШН-500/40 предназначен для перекачивания технической воды, отходов флотации, фильтрата, шламовых и грязевых сред, которые могут содержать частицы руды, шлама, угля и других относительно твердых включений.

Основные характеристики рабочей среды насоса включают:

Содержание твёрдых веществ в пульпе — до 500 кг/м³
Максимальный размер твёрдых частиц — до 6 мм
Объёмная концентрация твёрдых включений — до 40%
Температура перекачиваемой среды — от +3 до +60 °С
Водородный показатель гидросмеси (pH): от 6 до 8.

Область применения насоса ШН-500/40

Угольная промышленность
Исторически шламовые насосы ШН-500/40 широко используются на угольных обогатительных фабриках. Они обеспечивают эффективную перекачку шламов и угольных гидросмесей, возникающих в процессе обогащения угля.

Горнодобывающая отрасль
ШН-500/40 применяется для откачки шахтных и карьерных вод, включая загрязнённые и шламовые воды, возникающие в процессе добычи полезных ископаемых.

Строительство и металлургия
В строительстве и металлургической промышленности данный тип насосов обеспечивает транспортировку шламов, сточных и загрязнённых вод, а также абразивных смесей, возникающих в процессе производства.

Системы водоснабжения и канализации
Насос ШН-500/40 можно использовать для очистки сточных вод, удаления осадков и транспортировки загрязнённых жидкостей с мелкими включениями в системах водоотведения.

Устройство и особенности конструкции шламового насоса ШН-500/40

Шламовый горизонтальный насос ШН-500/40 представляет собой одноступенчатый центробежный насос консольного типа с осевым подводом гидросмеси. Насос имеет горизонтальное расположение вала и горизонтальный разъем кронштейна.

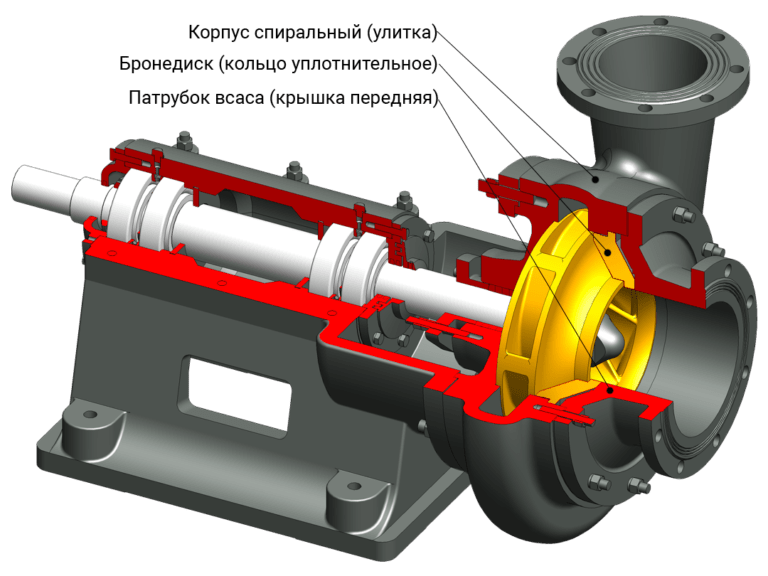

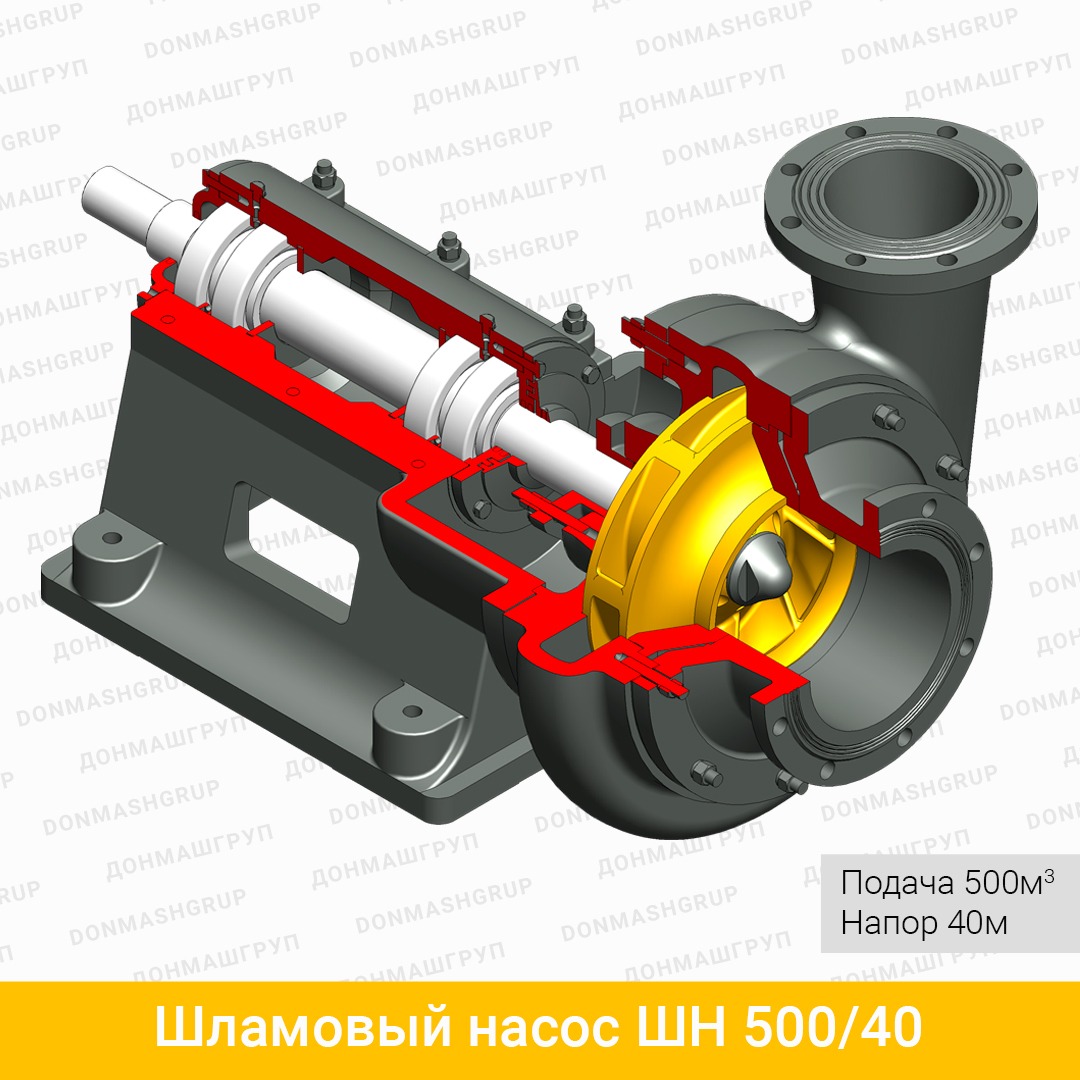

Прочная часть насоса состоит из спирального корпуса, рабочего колеса, бронедиска (кольцо уплотнительное) и патрубка всаса (крышка передняя). Бронедиск и рабочее колесо насоса ШН-500/40 изготавливаются ДОНМАШГРУП из устойчивых к абразивному износу высокохромистых чугунов типа: ЧХ16, ЧХ22, ИЧХ28Н2.

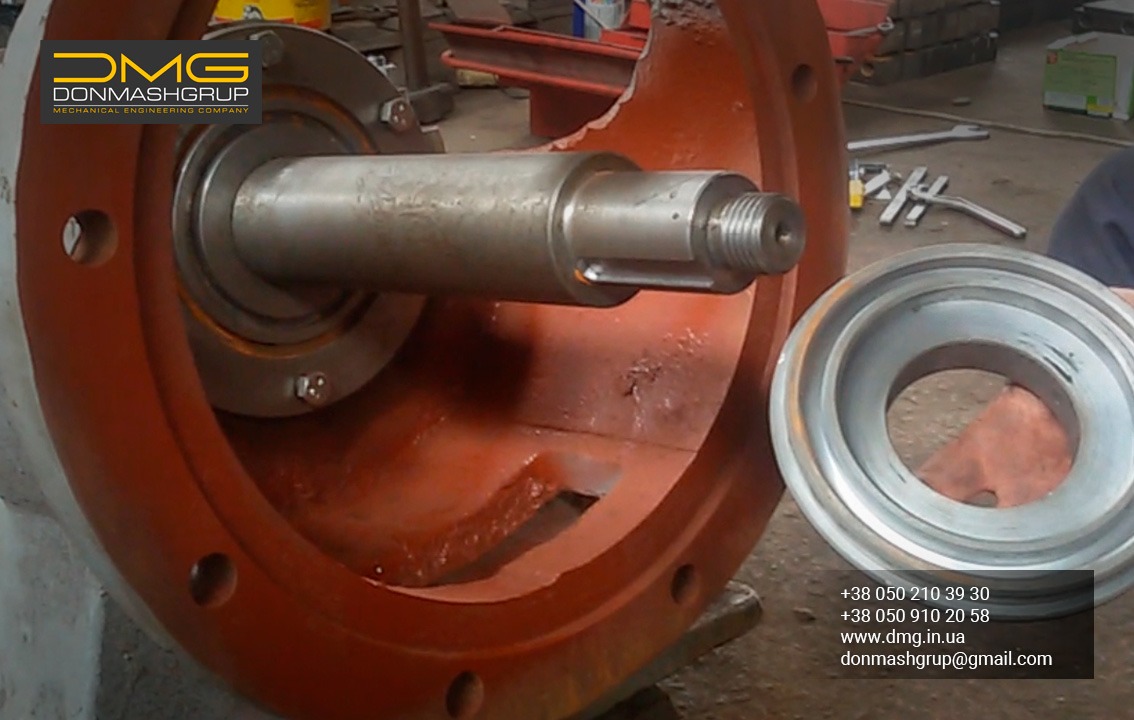

Опорной частью насоса является кронштейн с двумя шарикоподшипниковыми опорами, которые представлены четырьмя радиальными однорядными шарикоподшипниками №316 ГОСТ 8338-75. Уплотнение вала обеспечивается сальниковым узлом, состоящим из грундбуксы и сальниковой набивки.

Технические характеристики насоса ШН-500/40

Подача, м3/ч	500
Напор, м	40
Допустимый кавитационный запас, м*	5,5
КПД, не менее, %	67
Рекомендуемая мощность электродвигателя, кВт	110
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	225
Диаметр нагнетающего патрубка, мм	175

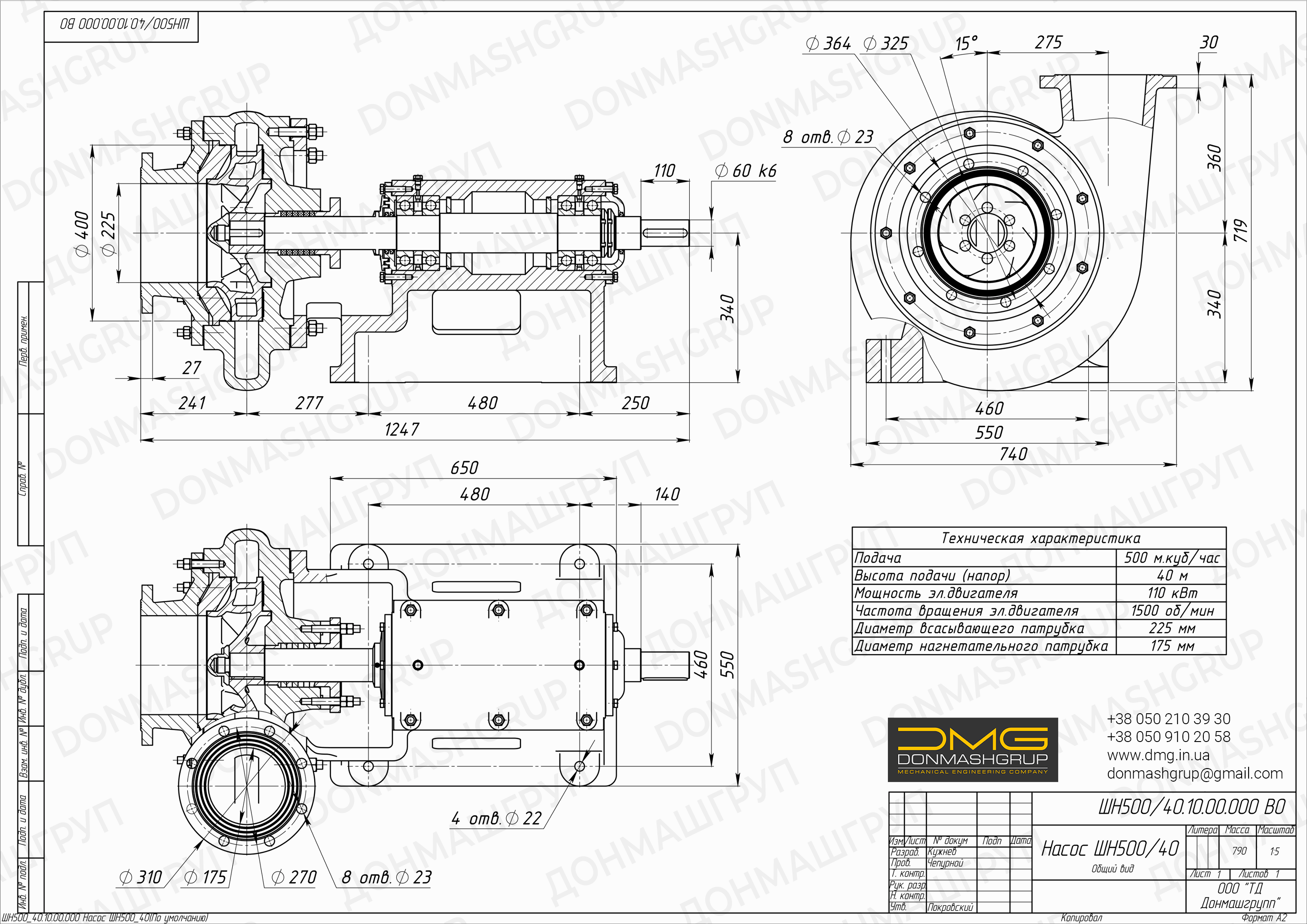

Габаритные размеры насоса без электродвигателя, мм (д-в-ш)	1247-719-740

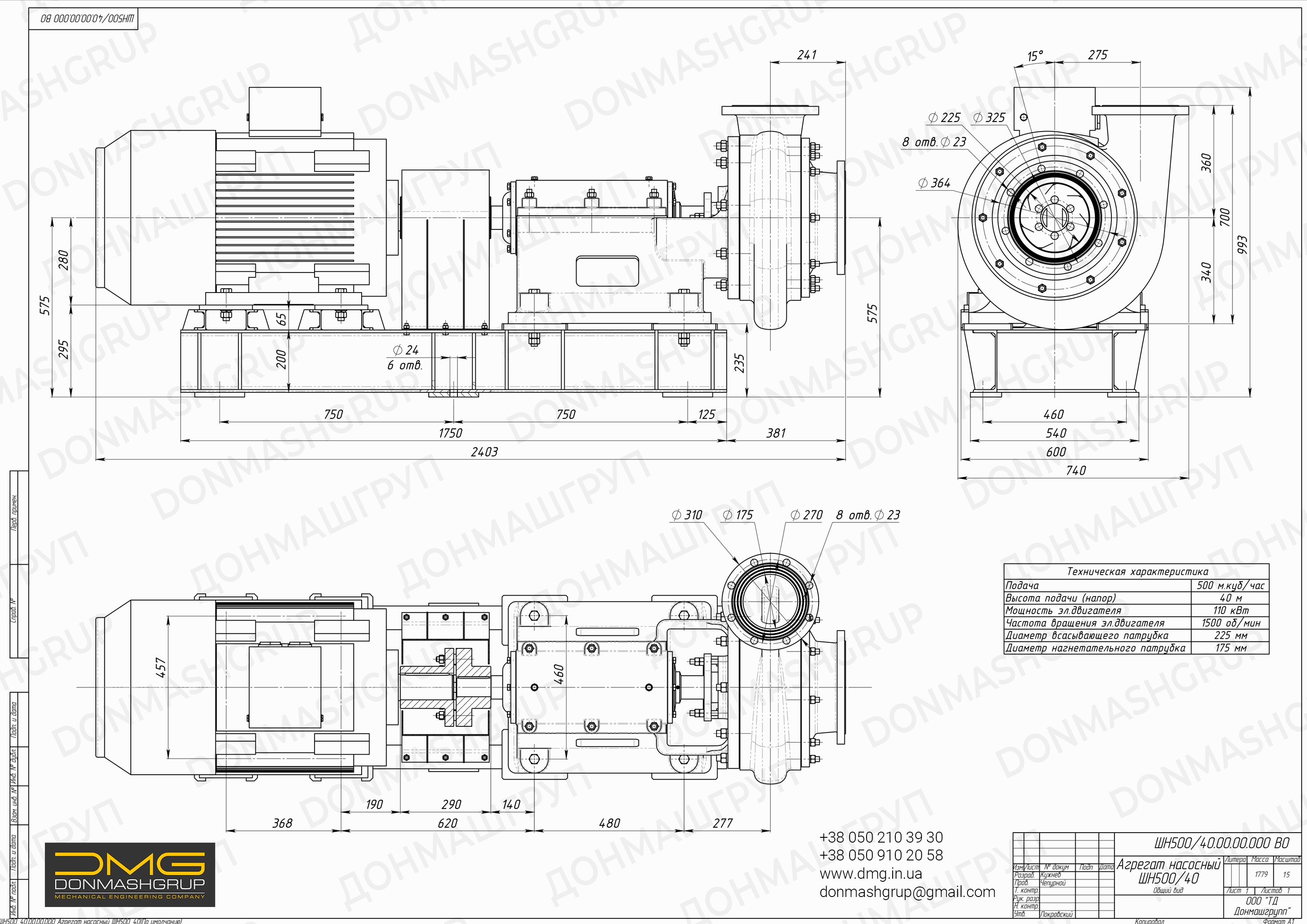

Габаритные размеры агрегата в сборе с электродвигателем, мм (д-в-ш)	2403-993-740
Масса насоса без электродвигателя, кг	790
Масса агрегата насосного в сборе с рамой и электродвигателем, кг	1779

*Кавитационный запас — это разрежение на всасывании насоса, до образования кавитации. Этот показатель определяет высоту (глубину) с которой насос может поднимать жидкость на всасе
