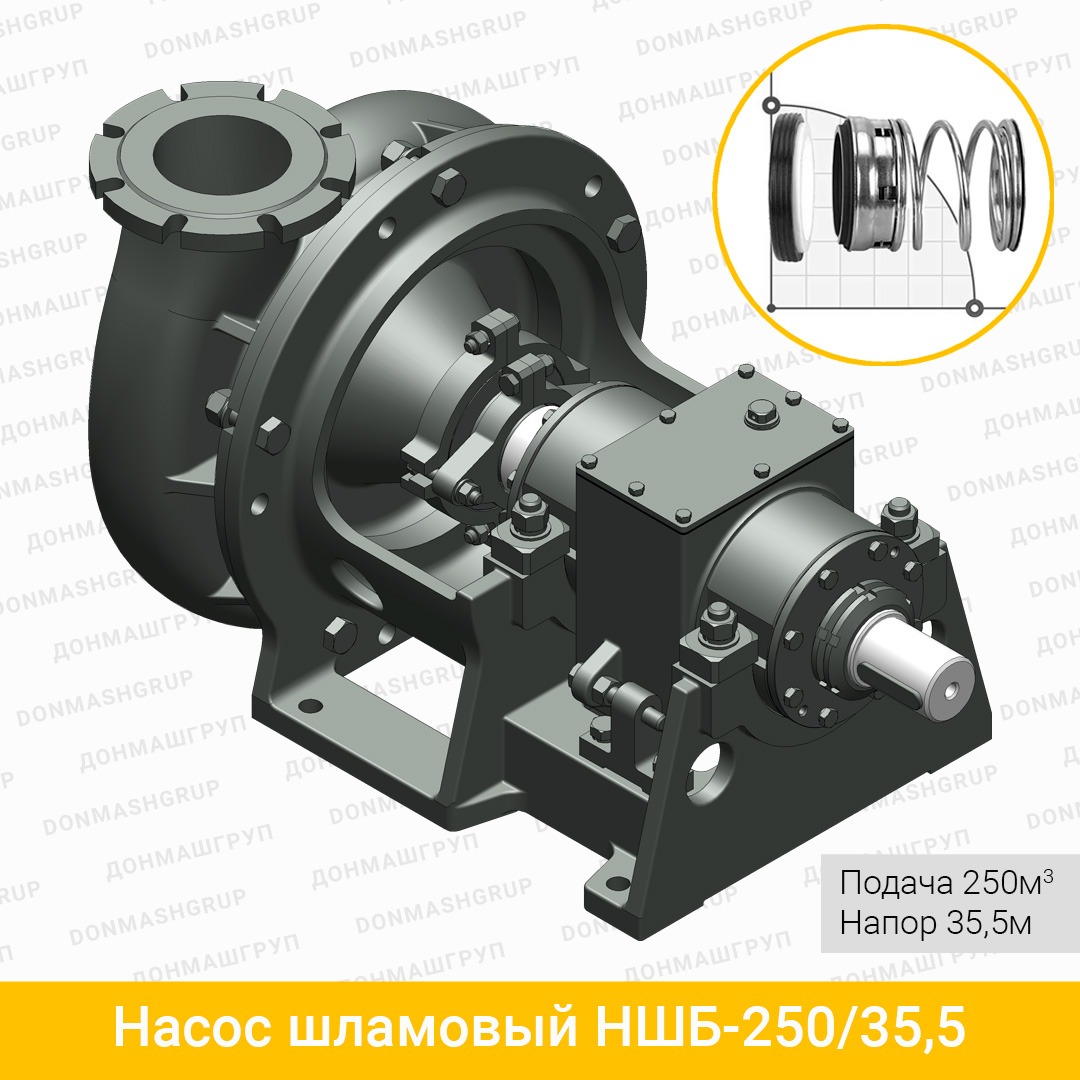

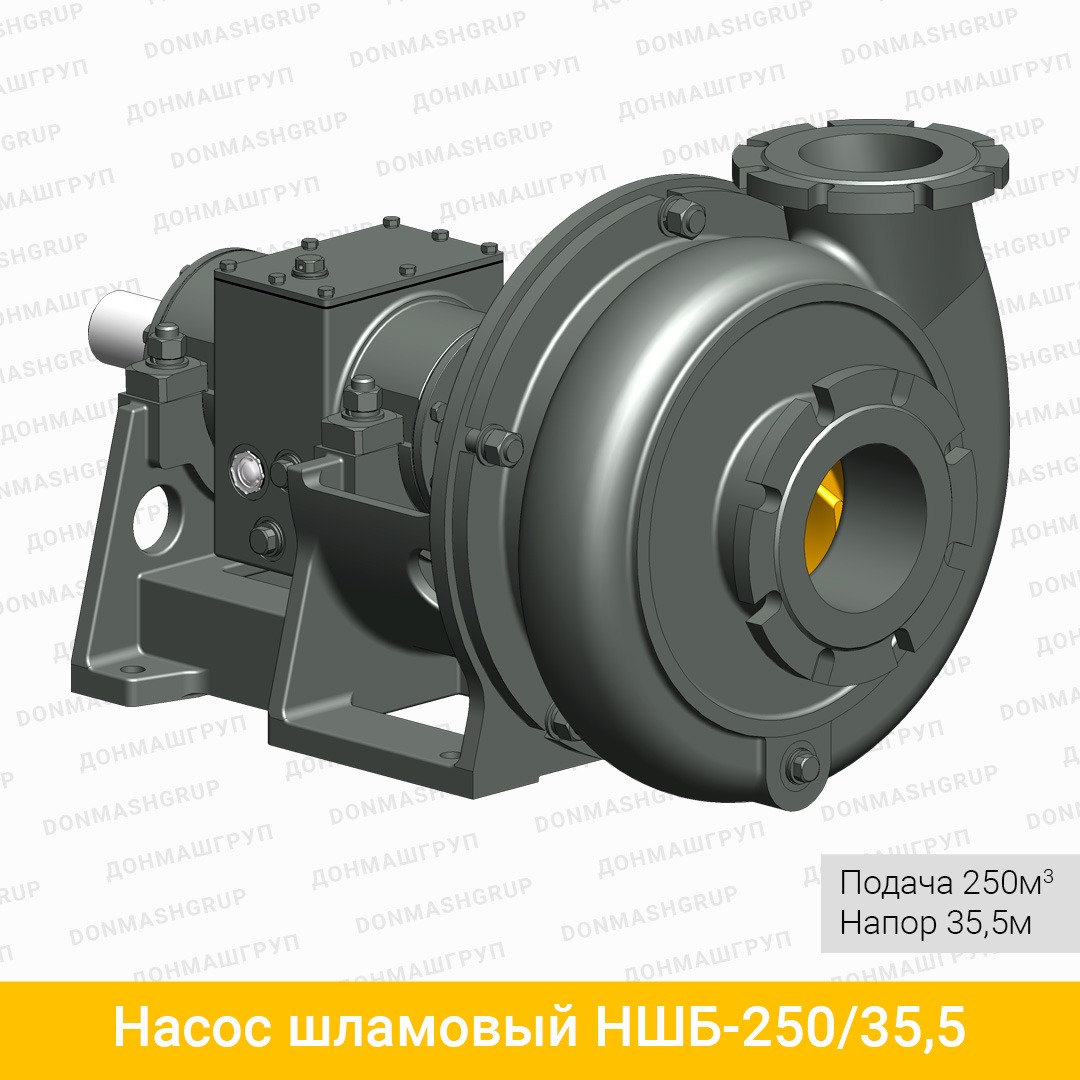

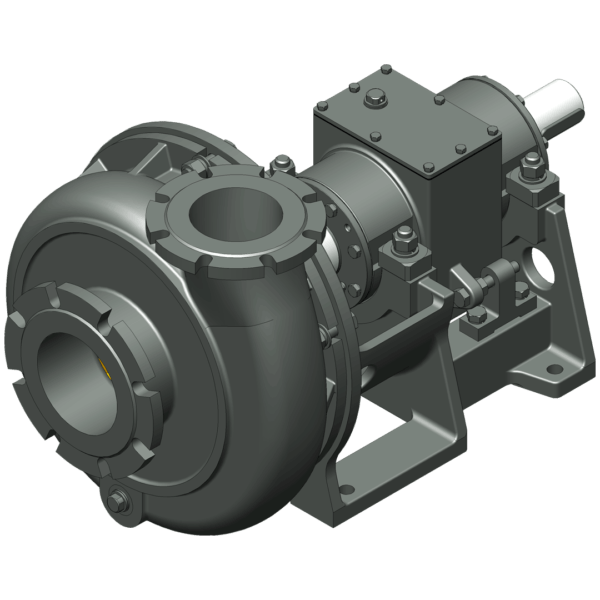

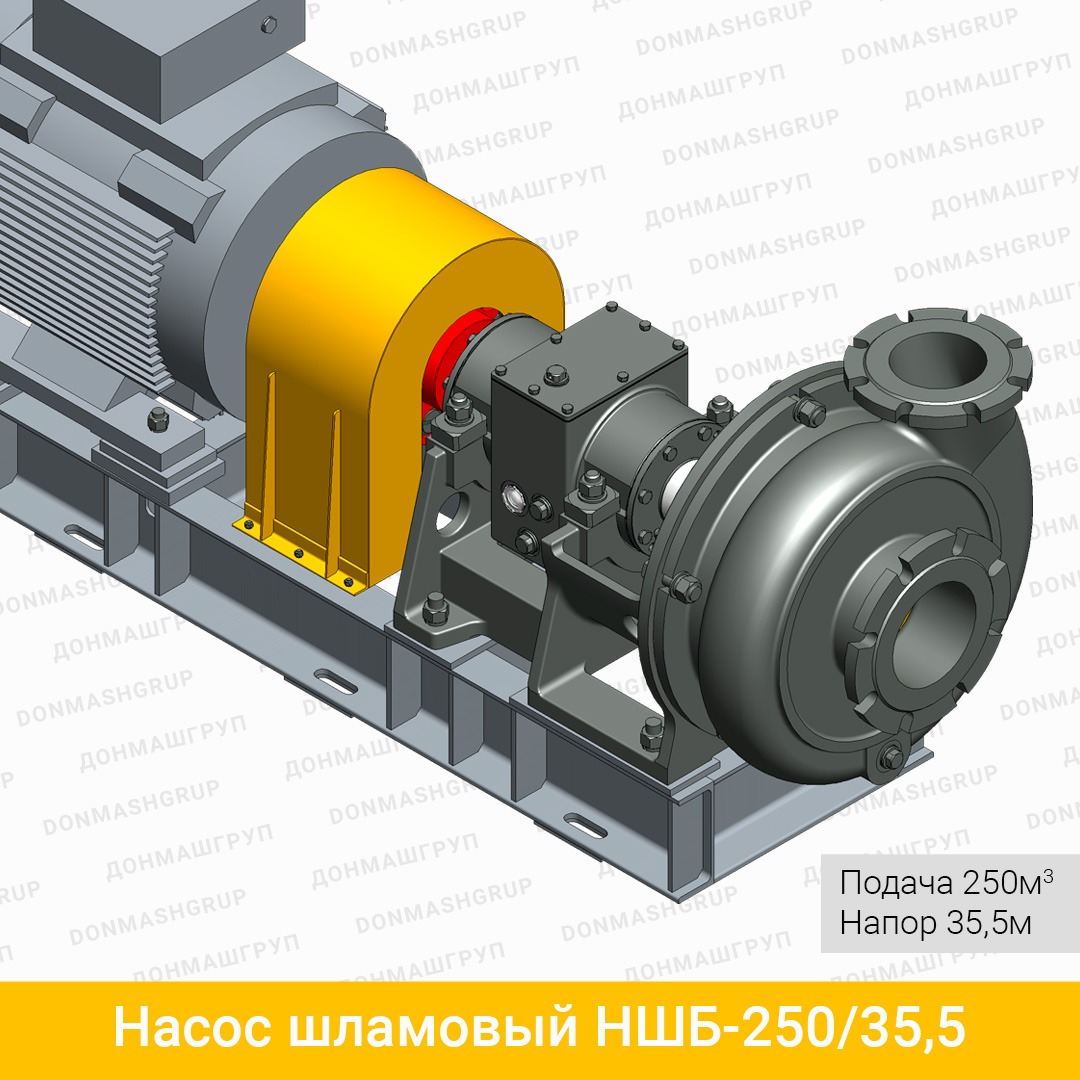

Шламовый насос НШБ-250/35,5Т
• производительность — 250м3/ч
• напор — 35,5м
• электродвигатель — 55кВт
Назначение горизонтального шламового насоса НШБ-250/35,5Т
Шламовый насос НШБ-250/35,5Т предназначен для перекачивания шламовых, гравийных, песчаных, глинистых и других абразивных гидросмесей с твердой мелкой фракцией.
Максимальная плотность гидросмесей составляет до 1300 кг/см³ при использовании электродвигателя мощностью 55 кВт и до 2200 кг/см³ с электродвигателя 75-90 кВт. Допустимая крупность взвешенных твердых частиц — до 20 мм. Температурный диапазон перекачиваемой гидросмеси составляет от 4 до 60 °С.
Область применения шламового насоса НШБ-250/35,5Т
- Нефтяная и газовая промышленность: вспомогательные операции при бурении и перекачке промывочного раствора.
- Горнорудная и угольная промышленность: откачка шахтных и карьерных вод.
- Обогатительные фабрики: транспортировка шламовых, углесодержащих, рудо содержащих гидросмесей и технологических суспензий.
- Металлургическая, энергетическая и строительная отрасли: транспортировка золосодержащих, песчаных и гравийных гидросмесей.
Исторически сложилось так, что на бывшем постсоветском пространстве данный тип насосов используется преимущественно в нефтегазовой промышленности. Аббревиатура НШБ означает — «насос шламовый буровой».
Однако, на наш взгляд, шламовые насосы НШБ-250/35,5Т обеспечивают надежную и эффективную работу в самых различных условиях. Поэтому насос НШБ-250/35,5Т является универсальным решением для множества других задач и в других отраслях промышленности.
Преимущества конструкции шламового насоса НШБ-250/35,5Т производства ДОНМАШГРУП
Высокая устойчивость к абразивному износу
Усиленный вал и подшипниковый узел
Новая конструкция двойного уплотнения вала
Торцевое уплотнение из нержавеющей стали

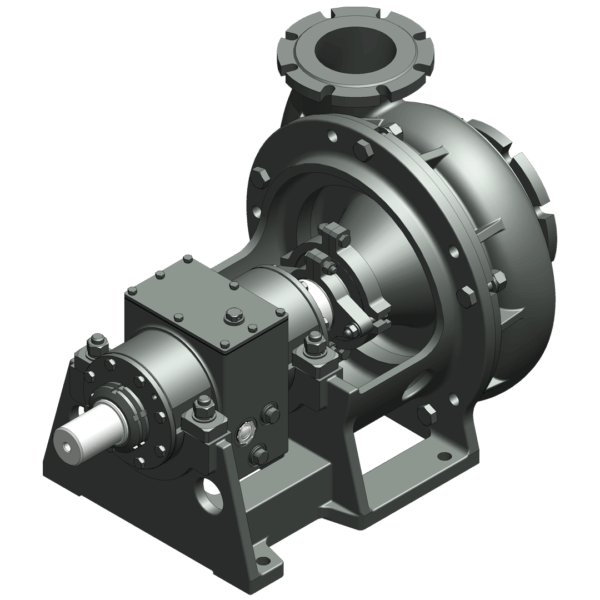

Усиленный вал и подшипниковый узел
Насос НШБ-250/35,5Т оснащен усиленным подшипниковым узлом на жидкой масляной смазке, что обеспечивает надлежащую смазку и дополнительное охлаждение подшипников. Масляная ванна и подшипники защищены резиновыми манжетами от попадания гидросмеси и пыли.
Спереди ротора насоса установлен роликовый радиальный подшипник 32516, сзади — конический двухрядный роликовый подшипник 97516. Поэтому такая конструкция, в комплексе с увеличенным диаметром вала до 90 мм, повысила жесткость ротора насоса и его динамическую грузоподъемность более чем в два раза. Аналогичная схема используется в шламовых насосах WARMAN для тяжелых условий эксплуатации.
Толщина вала в насосах НШБ-250/35.5Т других производителей не превышает 65мм. Кроме того, зачастую ими устанавливаются обычные шариковые радиально-упорные подшипники. Однако при такой конструкции существенно снижается жесткость ротора и соответственно срок службы насоса.

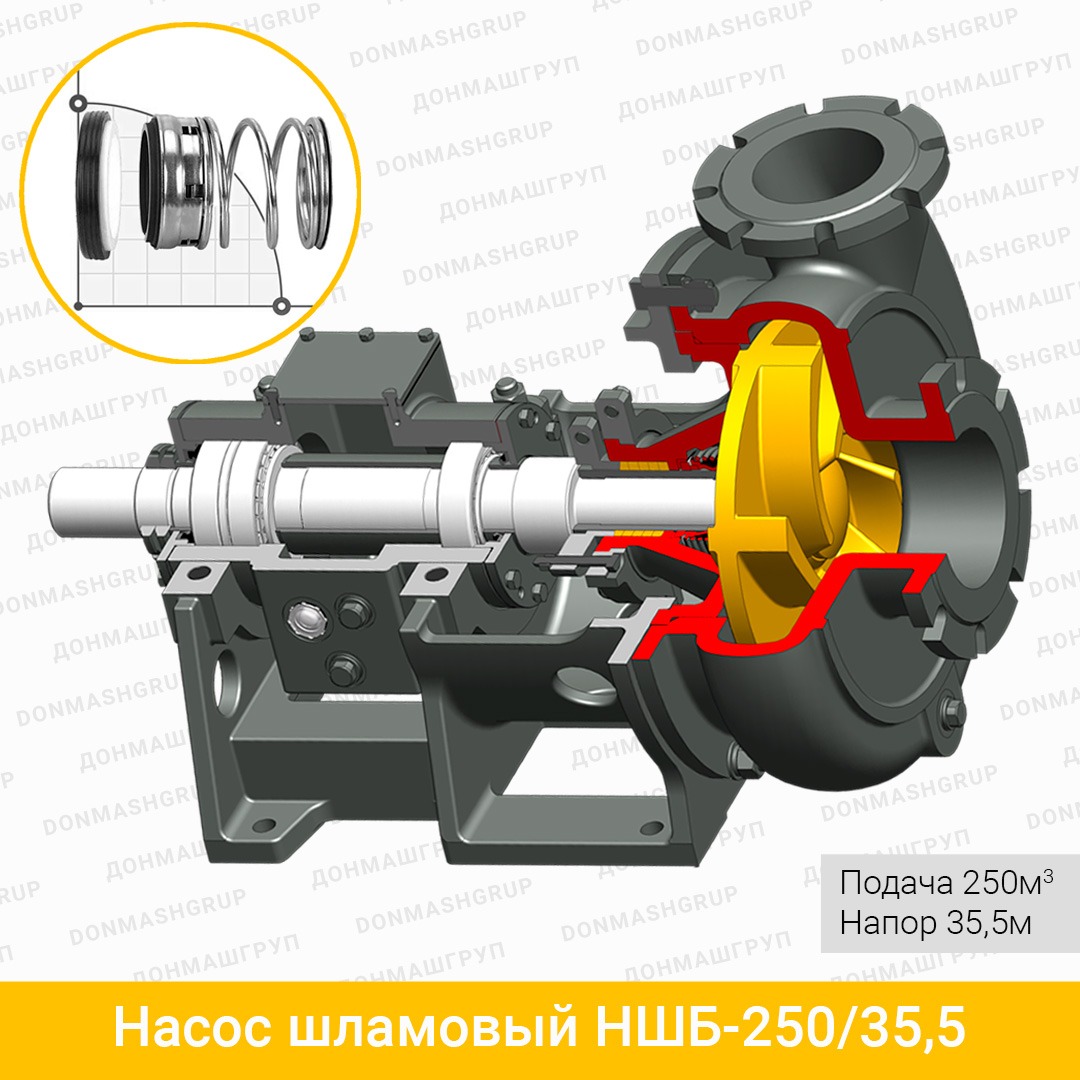

Новая система двойного уплотнения вала
Конструктивной особенностью нового шламового бурового насоса НШБ-250/35,5Т является универсальный узел уплотнения вала. Уникальность в том, что узел включает в себя одновременно два типа уплотнений – торцевое и сальниковое.
В качестве сальникового уплотнения вала нами применяется кевларовая сальниковая набивка. Торцевое (механическое) уплотнение изготовлено из нержавеющей стали.
При выходе из строя торцевого уплотнения оперативный переход на сальниковое уплотнение позволяет продолжить работу насоса до следующего цикла обслуживания и замены торцевого уплотнения.
В шламовых буровых насосах НШБ-250/35,5Т других заводов изготовителей зачастую используется только один тип уплотнения. Поэтому покупатель вынужден выбирать только один вид уплотнения вала при покупке насоса.
Возможность регулировки
Для достижения максимальной производительности при работе насоса на сальниковом уплотнении, конструкция нового шламового насоса НШБ-250/35,5Т производства ДОНМАШГРУП позволяет регулировать зазор между лопатками рабочего колеса и передней стенкой спирального корпуса. Эта особенность обеспечивает максимально высокую эффективность работы шламового насоса НШБ-250/35,5Т.

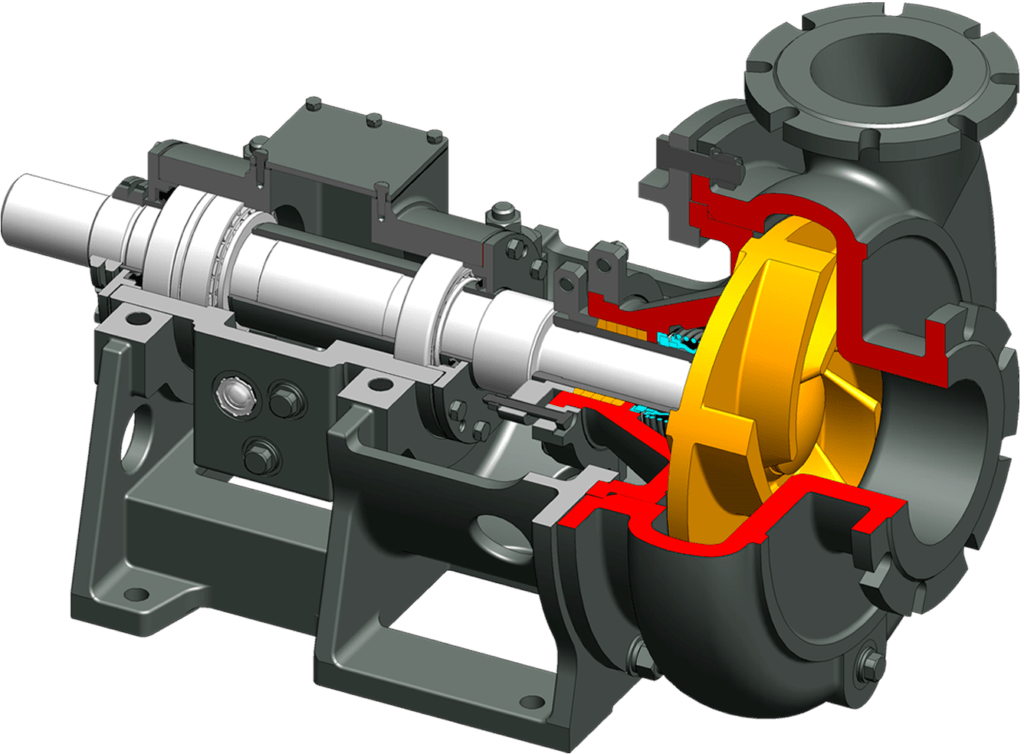

Высокая устойчивость к абразивному износу
Проточная часть насоса НШБ-250/35,5Т состоит из полуоткрытого рабочего колеса, заднего бронедиска и спирального корпуса. Данные комплектующие изготавливается из особо устойчивых к абразивному износу высокохромистых чугунов — ИЧХ28Н2, ИЧХ16, ИЧ190Х30Г.
В насосах НШБ-250/35,5Т других производителей спиральный корпус изготавливается из стали 35Л или чугуна СЧ20. Поэтому насосы производства ДОНМАШГРУП имеют существенно больший ресурс проточной части.

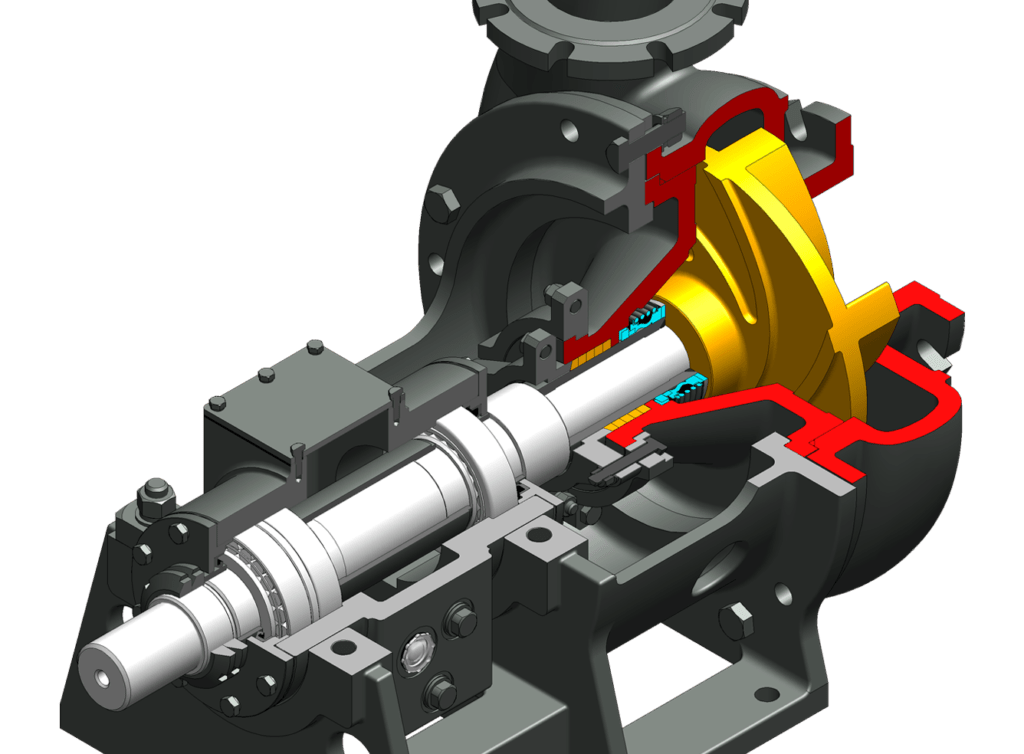

Более длительный срок службы торцевого уплотнения насоса НШБ-250/35.5Т
Особая конструкция области торцевого уплотнения шламового насоса НШБ-250/35,5Т производства ДОНМАШГРУП, обеспечивает дополнительное охлаждение и предотвращает попадание твердых частиц и абразивных материалов в область уплотнения. При этом одновременно выводятся воздушные и газовые пузыри из зоны уплотнения. Эти преимущества достигаются благодаря чашеобразному заднему бронедиску с уникальными дефлекторными лопастями, которые работают совместно с задними лопастями рабочего колеса, создавая циклонический процесс.
Большинство производителей минимизируют размер области вокруг торцевого уплотнения. Потому что считают, что таким образом ограничивается попадание твердых частиц в уплотнение.
Конструкторы ДОНМАШГРУП, напротив, максимально увеличили полость уплотнения, что позволяет, благодаря циклоническому процессу, создаваемому лопастями бронедиска и задними лопастями рабочего колеса, вымывать твердые, абразивные включения из области торцевого уплотнения и дополнительно охлаждать его.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШЛАМОВОГО НАСОСА НШБ-250/35,5Т
| Подача, м3/ч | 250 |
| Напор, м | 35,5 |
| Допускаемый кавитационный запас, м | 5 |
| КПД, не менее, % | 66 |
| Рекомендуемая мощность электродвигателя при плотности гидросмеси до 1300 кг/см³, кВт | 55 |
| Рекомендуемая мощность электродвигателя при плотности гидросмеси до 2200 кг/см³, кВт | 75-90 |
| Номинальная частота вращения электродвигателя, об/мин | 1500 |
| Диаметр всасывающего патрубка, мм | 150 |
| Диаметр нагнетающего патрубка, мм | 125 |
| Габаритные размеры насоса без электродвигателя, мм (д-в-ш) | 923-550-551 |
| Габаритные размеры агрегата в сборе с электродвигателем, мм (д-в-ш) | 1814-704-551 |
| Масса насоса без электродвигателя, кг | 352 |
| Масса агрегата насосного в сборе с рамой и электродвигателем, кг | 789 |

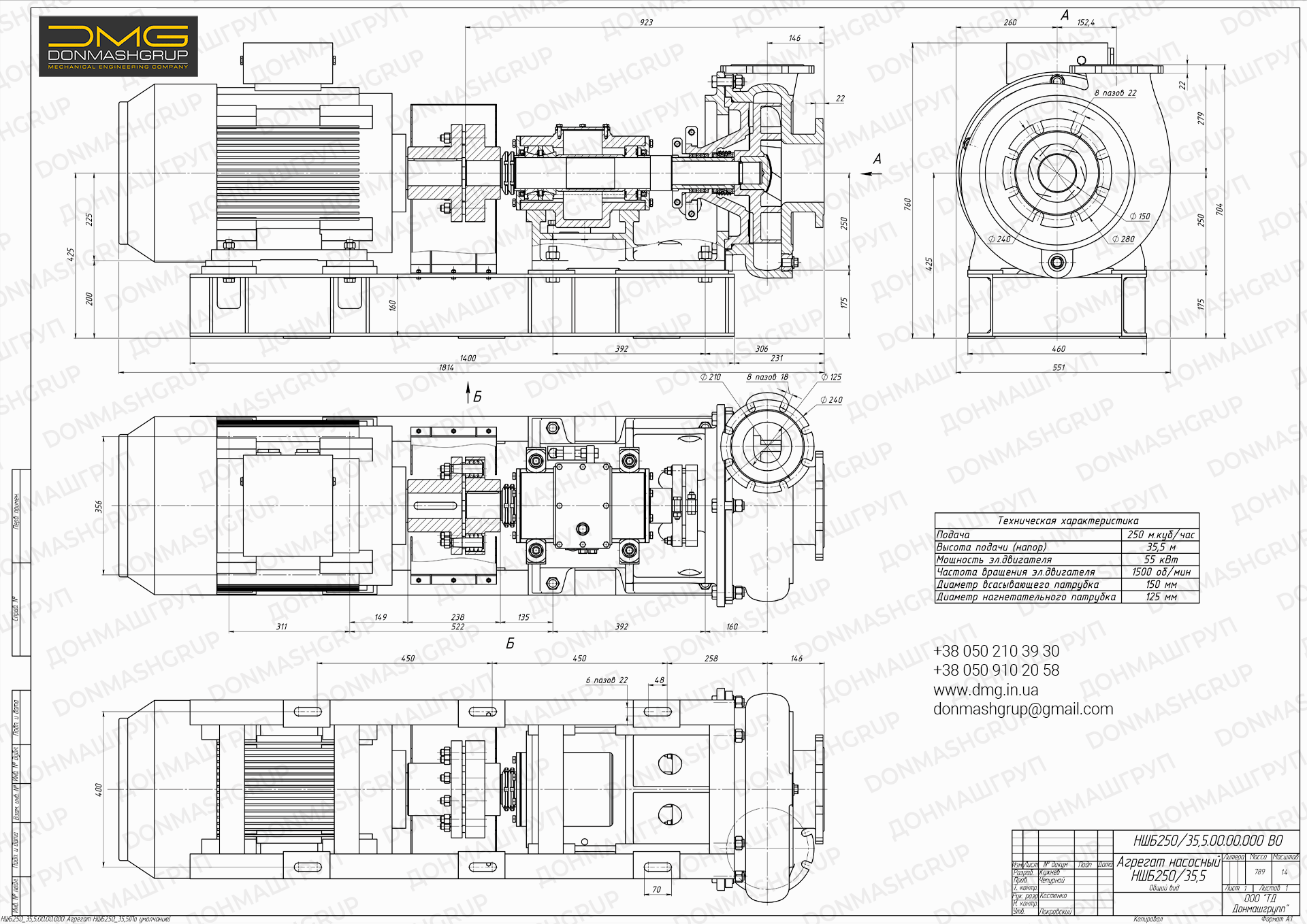

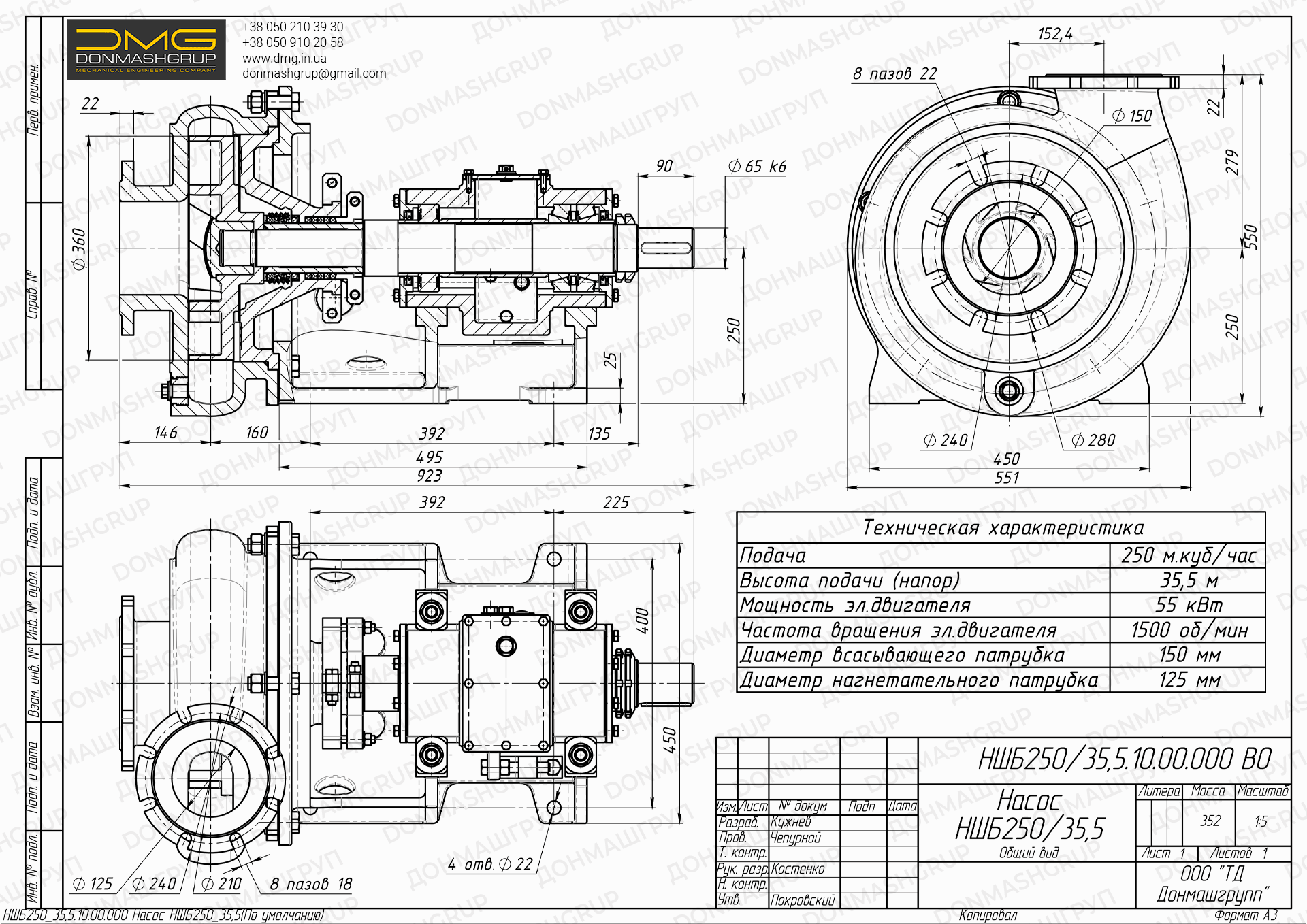

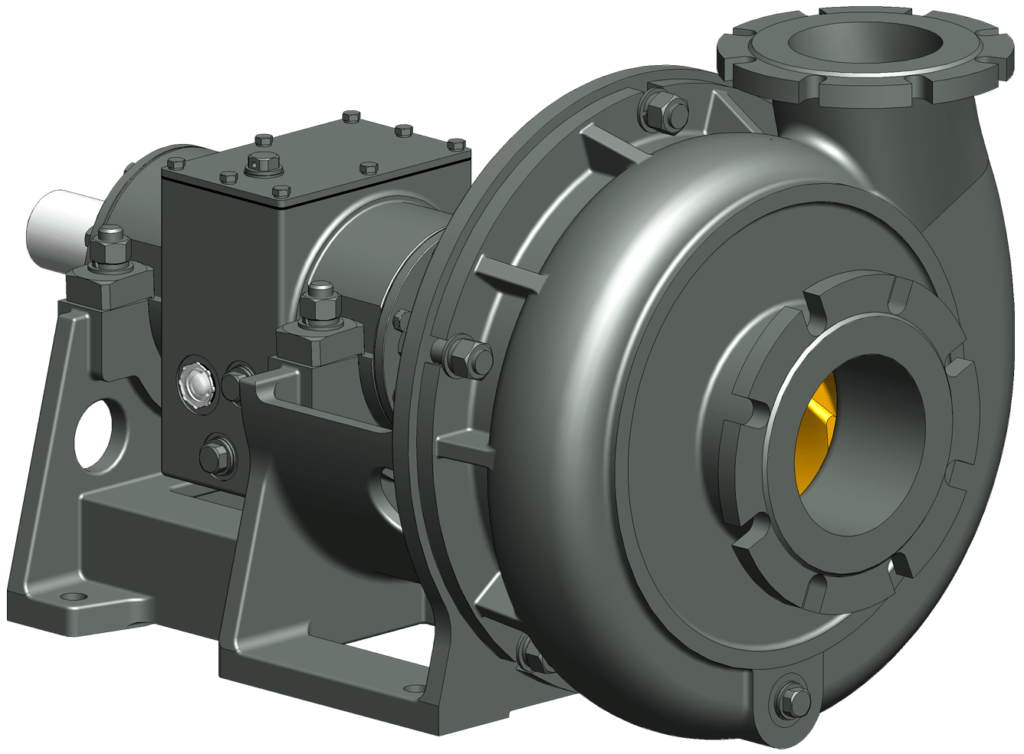

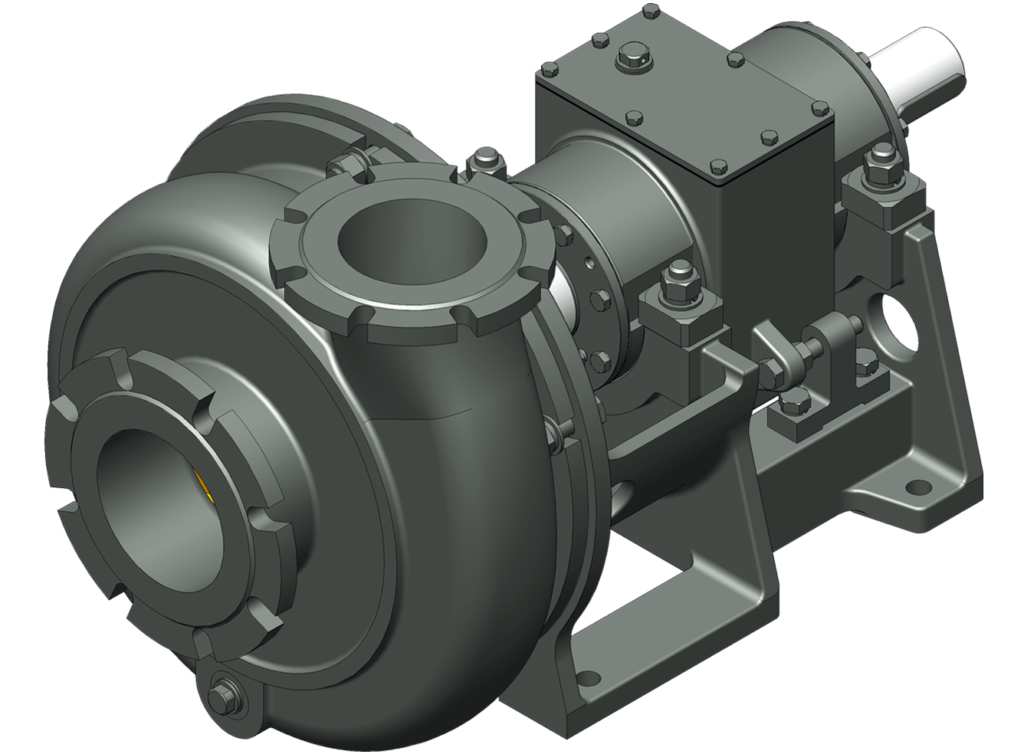

ЧЕРТЕЖИ ШЛАМОВОГО НАСОСА НШБ-250/35,5Т
Пример условного обозначения при заказе агрегатированного насоса с торцевым уплотнением для перекачивания гидросмесей плотностью до 1500 кг/м3.
«Агрегат шламового насоса НШБ 250-35,5Т/55»: где НШБ — насос шламовый буровой; 250 — производительность, м3/ч; 35,5 — напор, м; Т- торцевое уплотнение вала; 55 — мощность электродвигателя, кВт.
