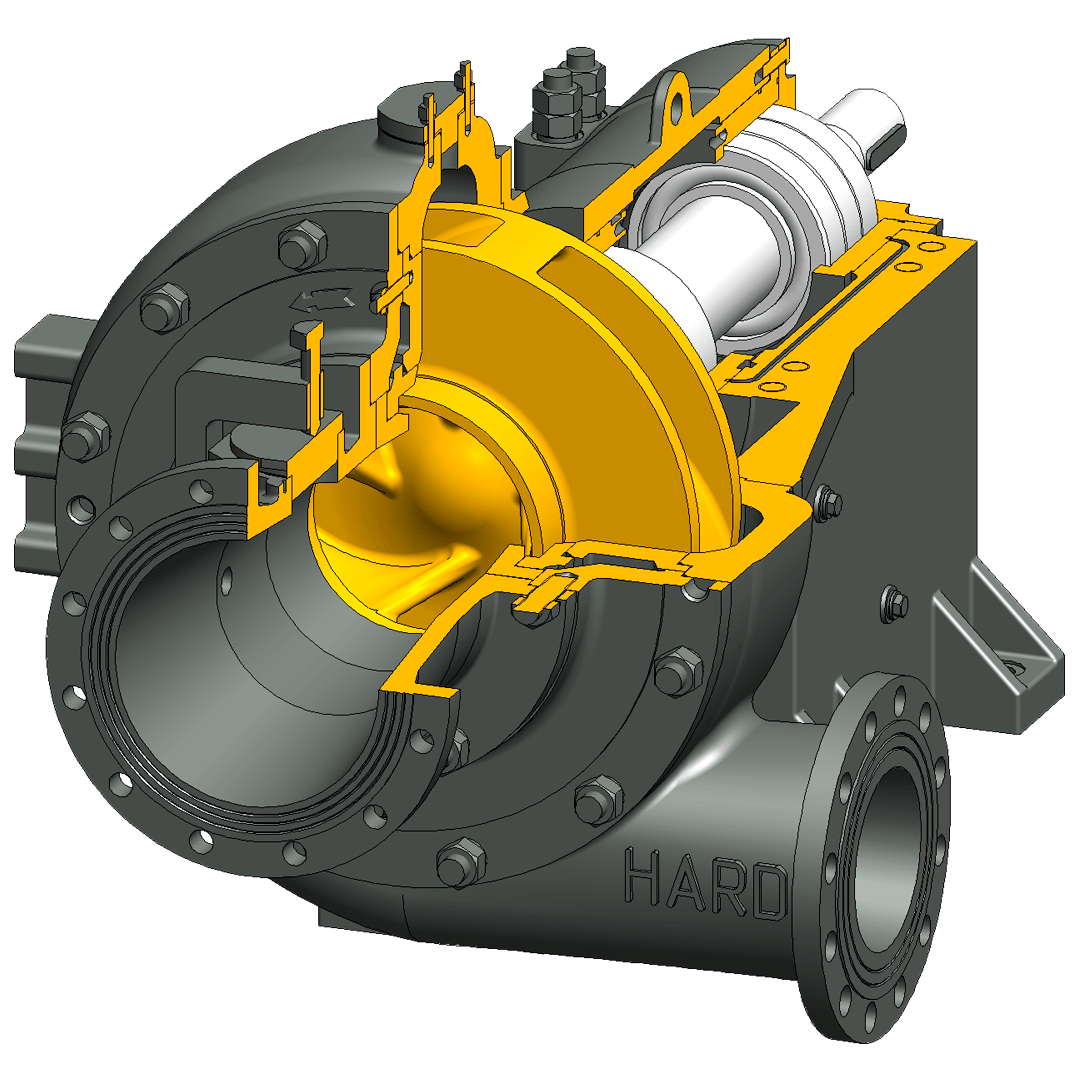

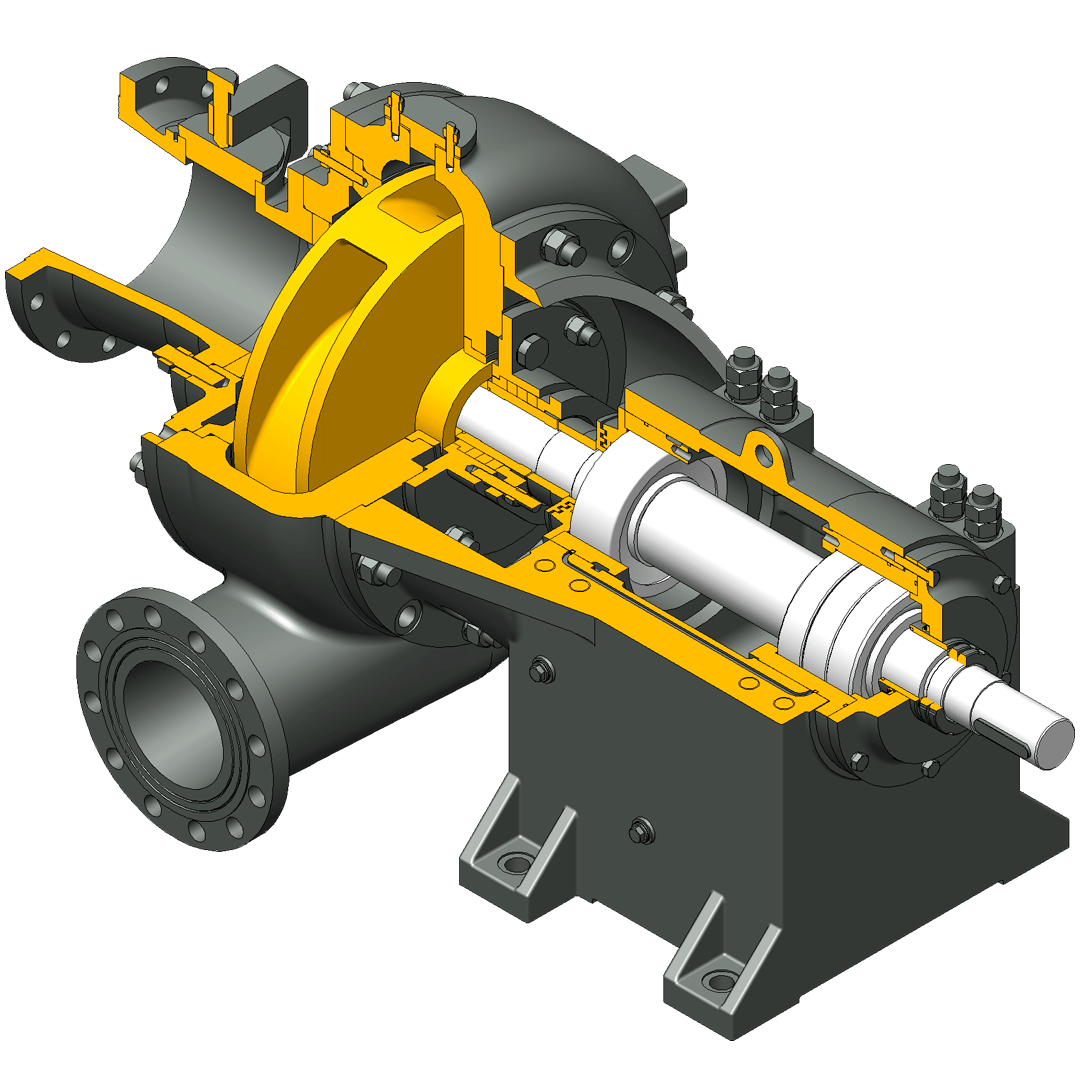

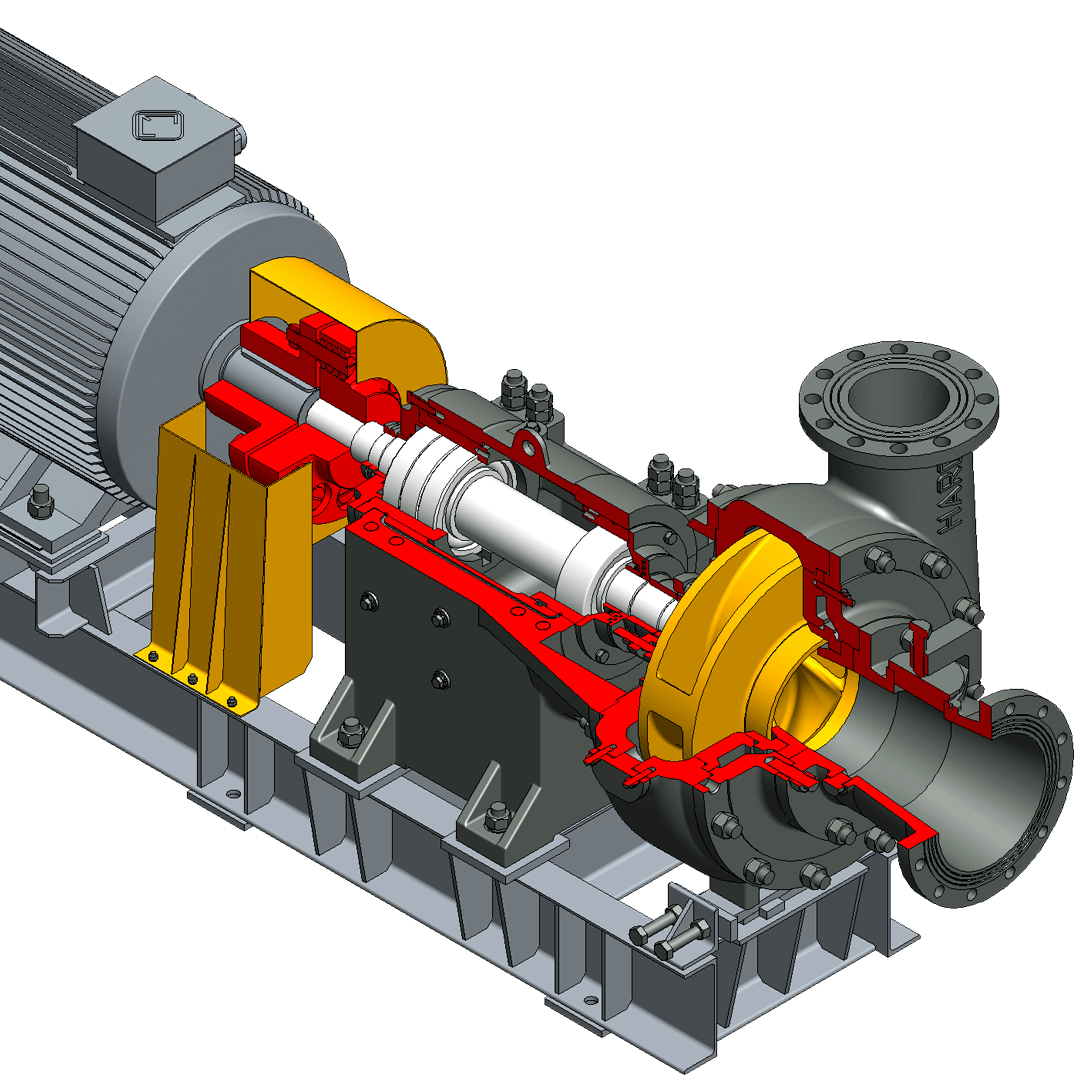

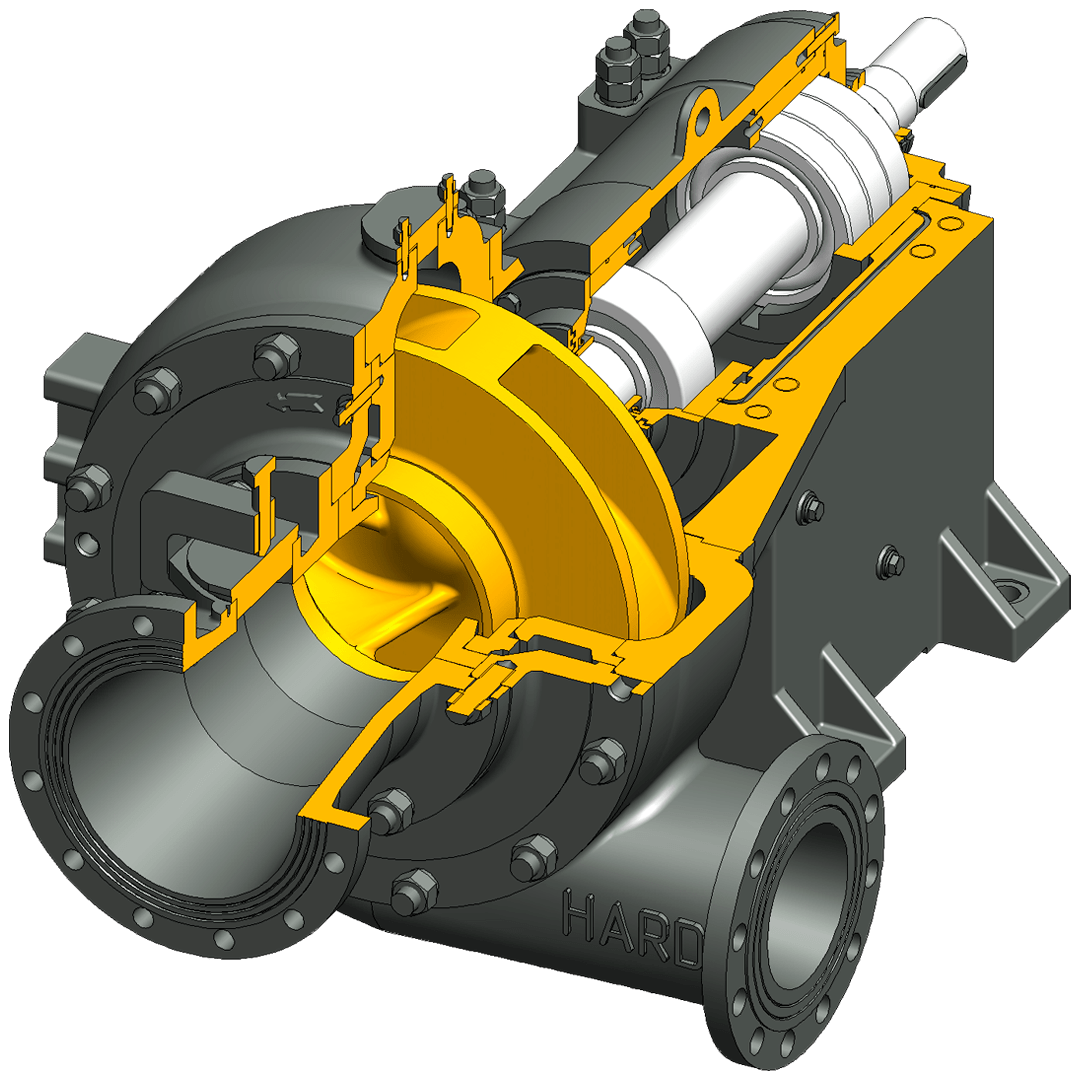

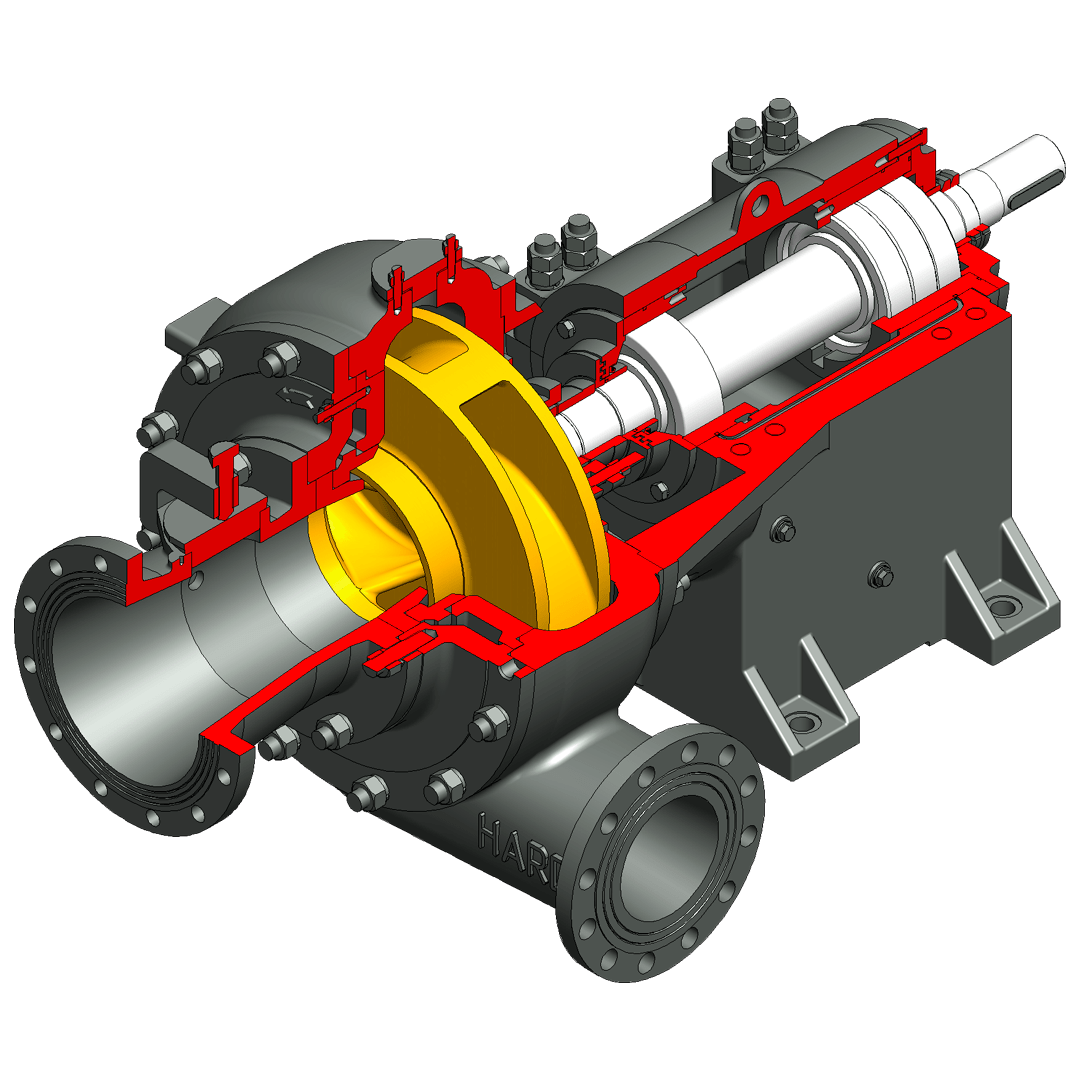

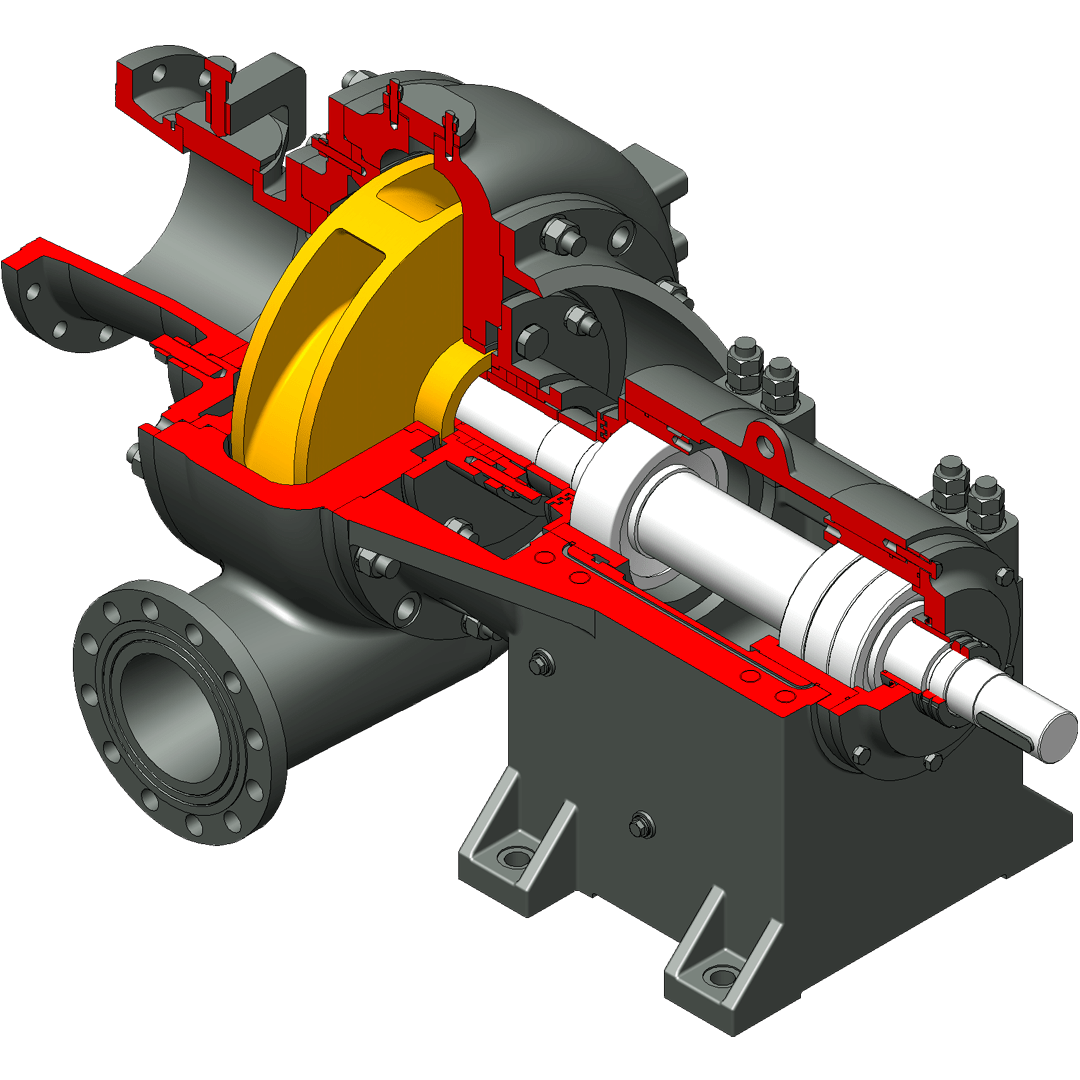

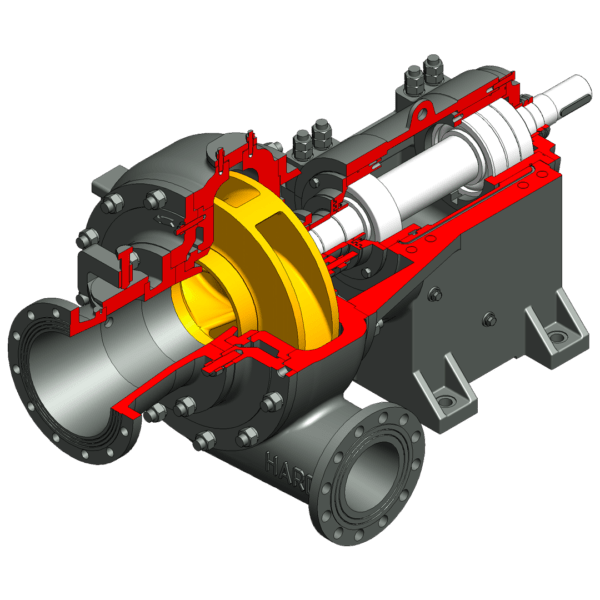

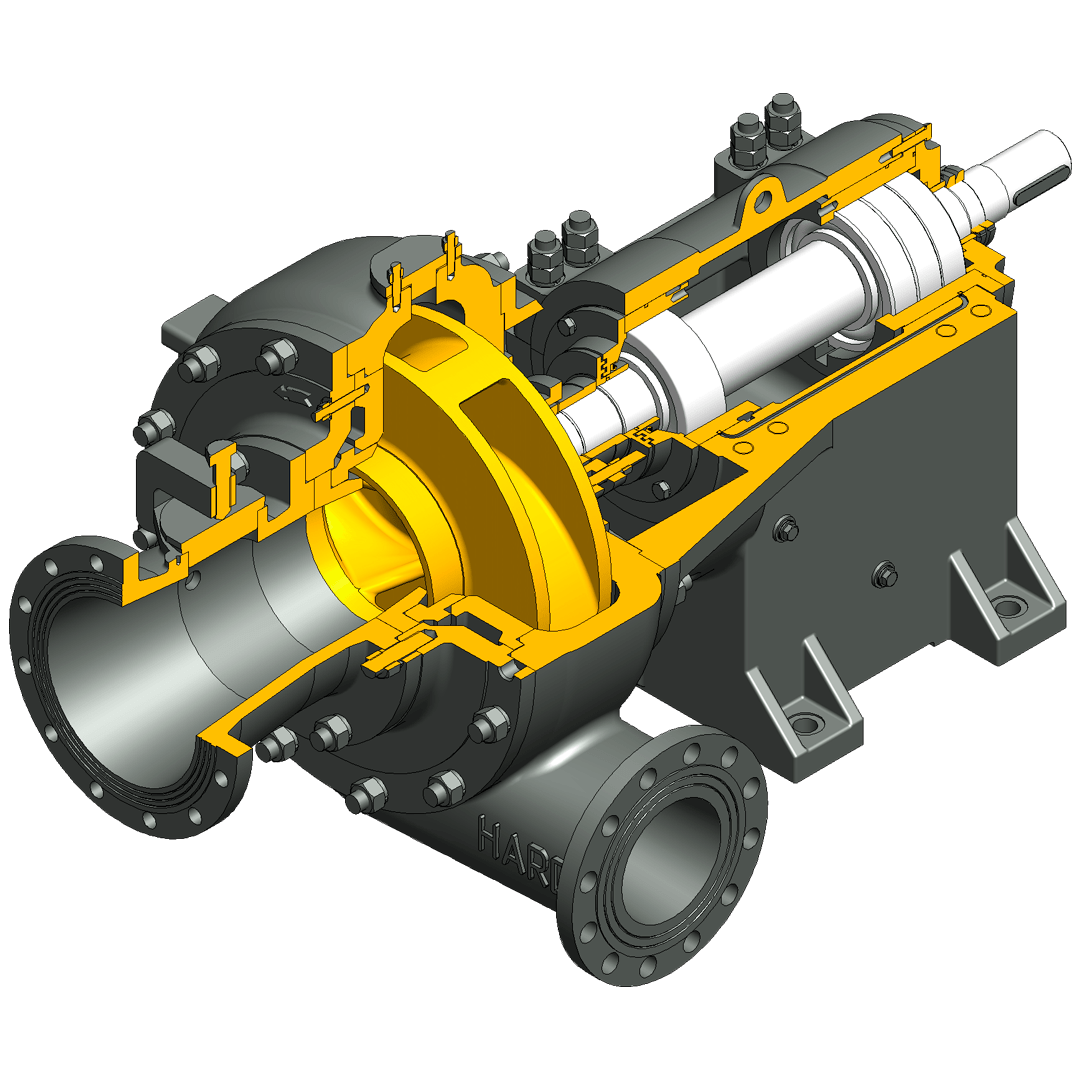

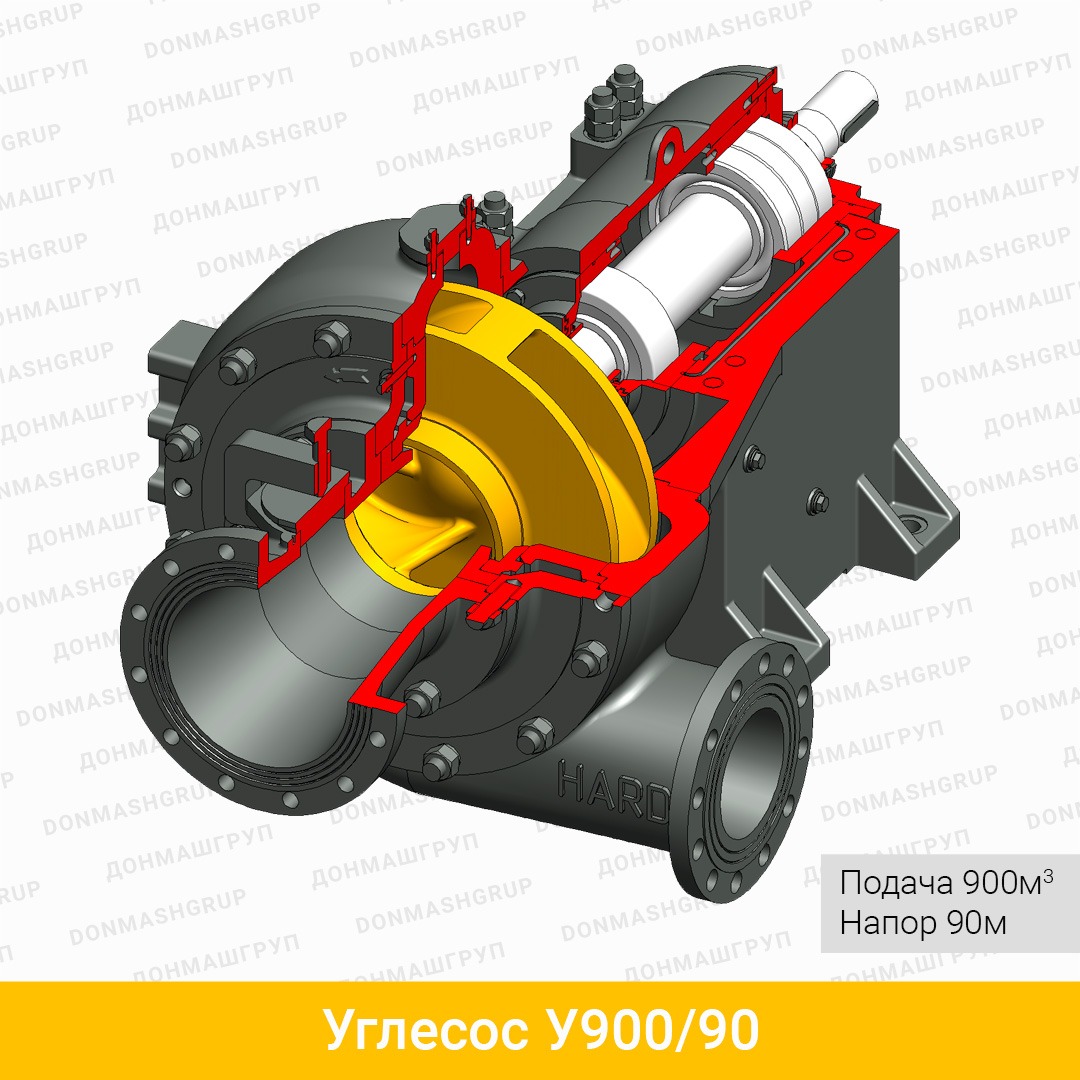

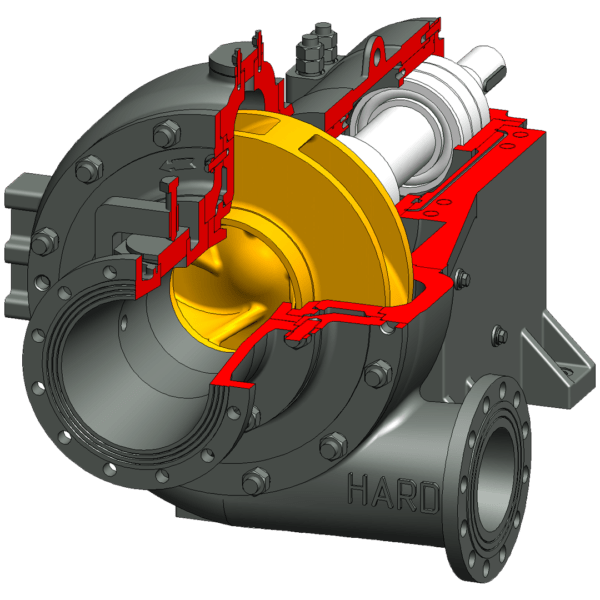

3D изображение в разрезе углесоса У900/90 производства ДОНМАШГРУП

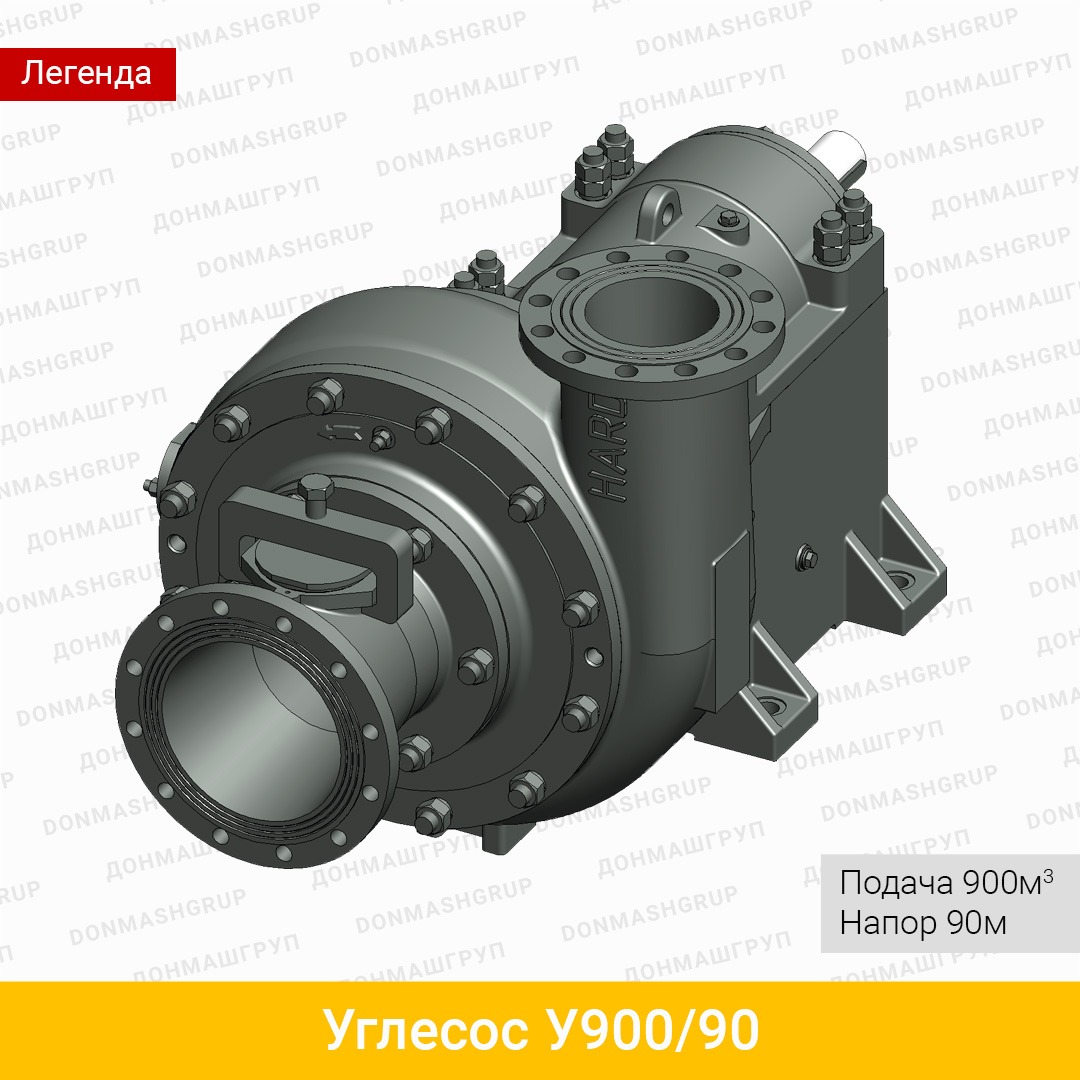

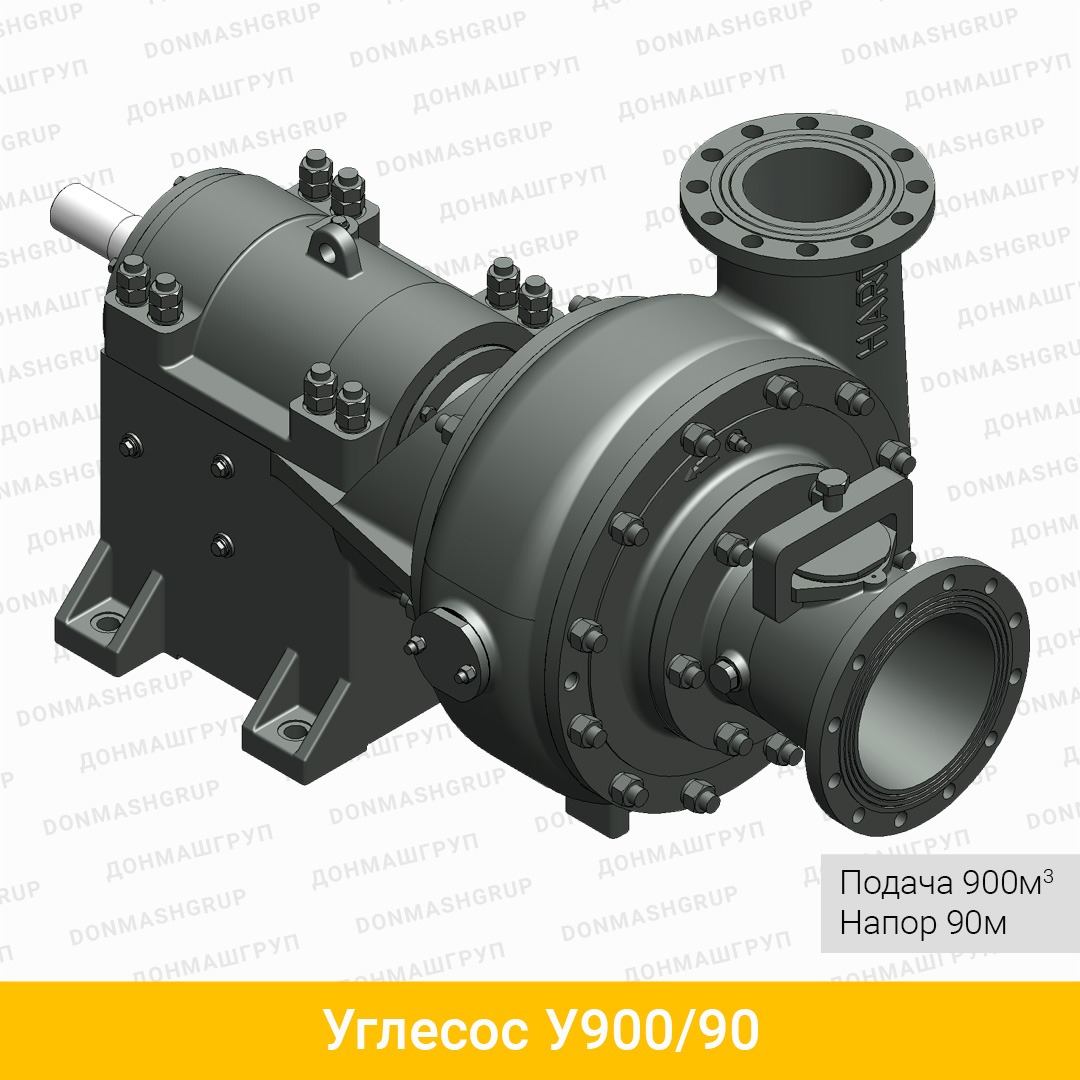

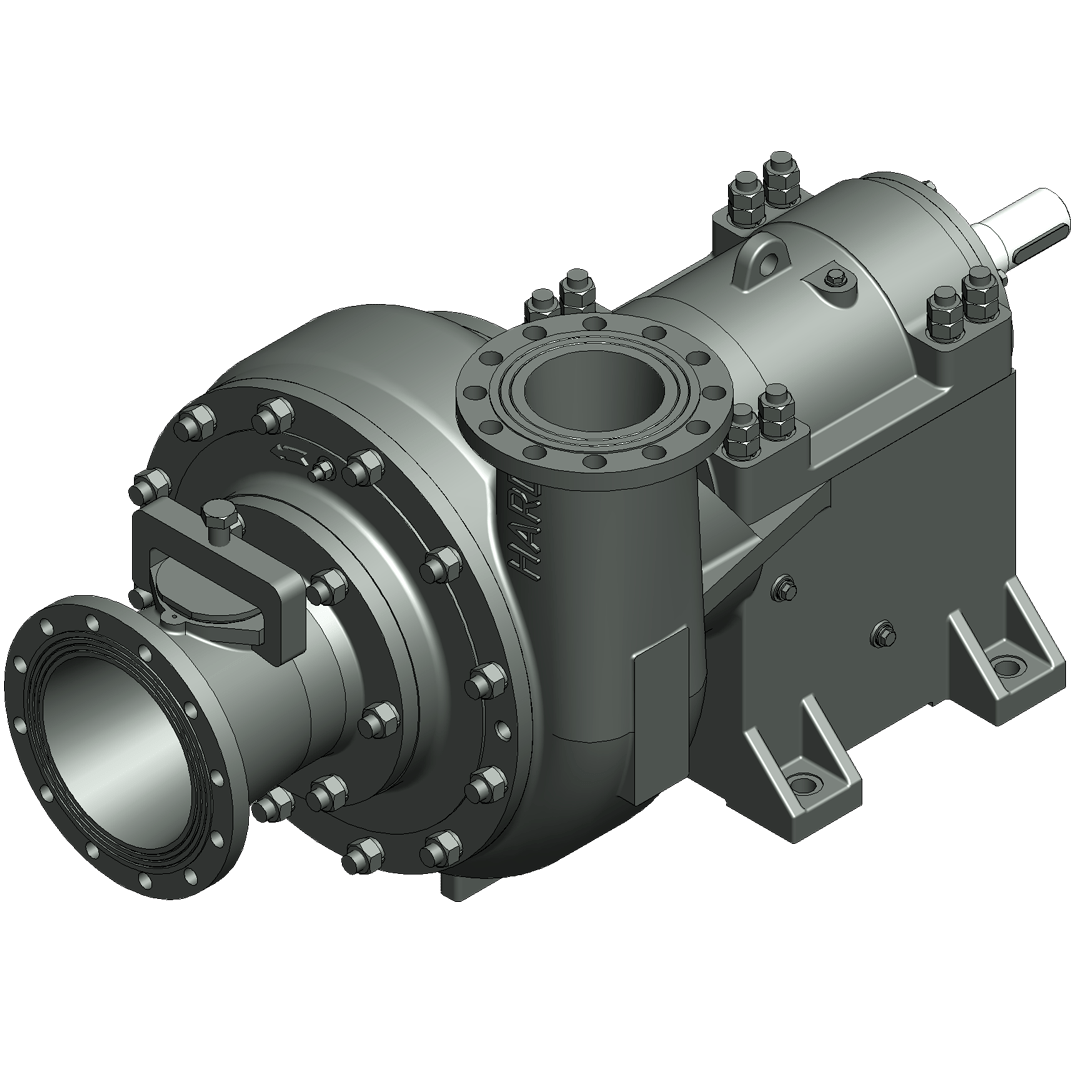

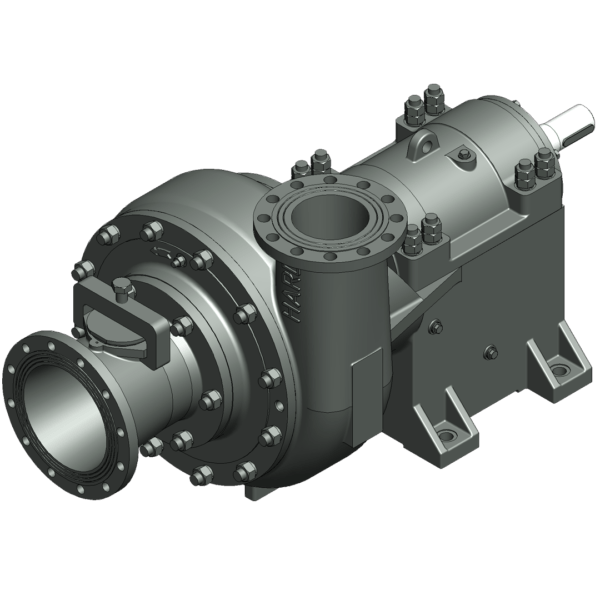

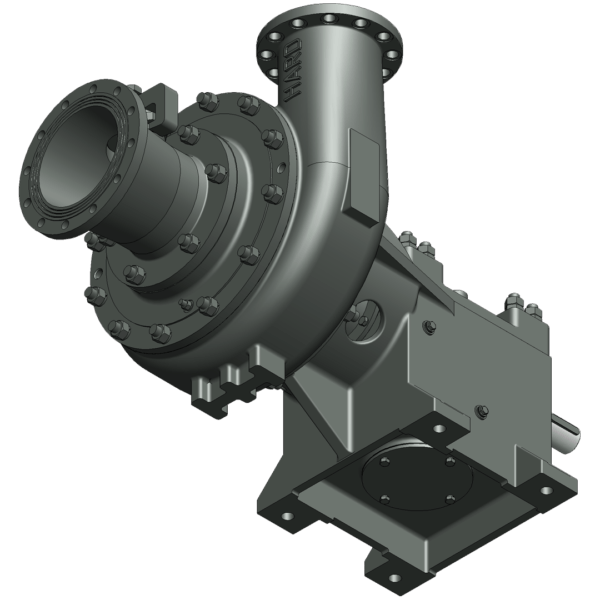

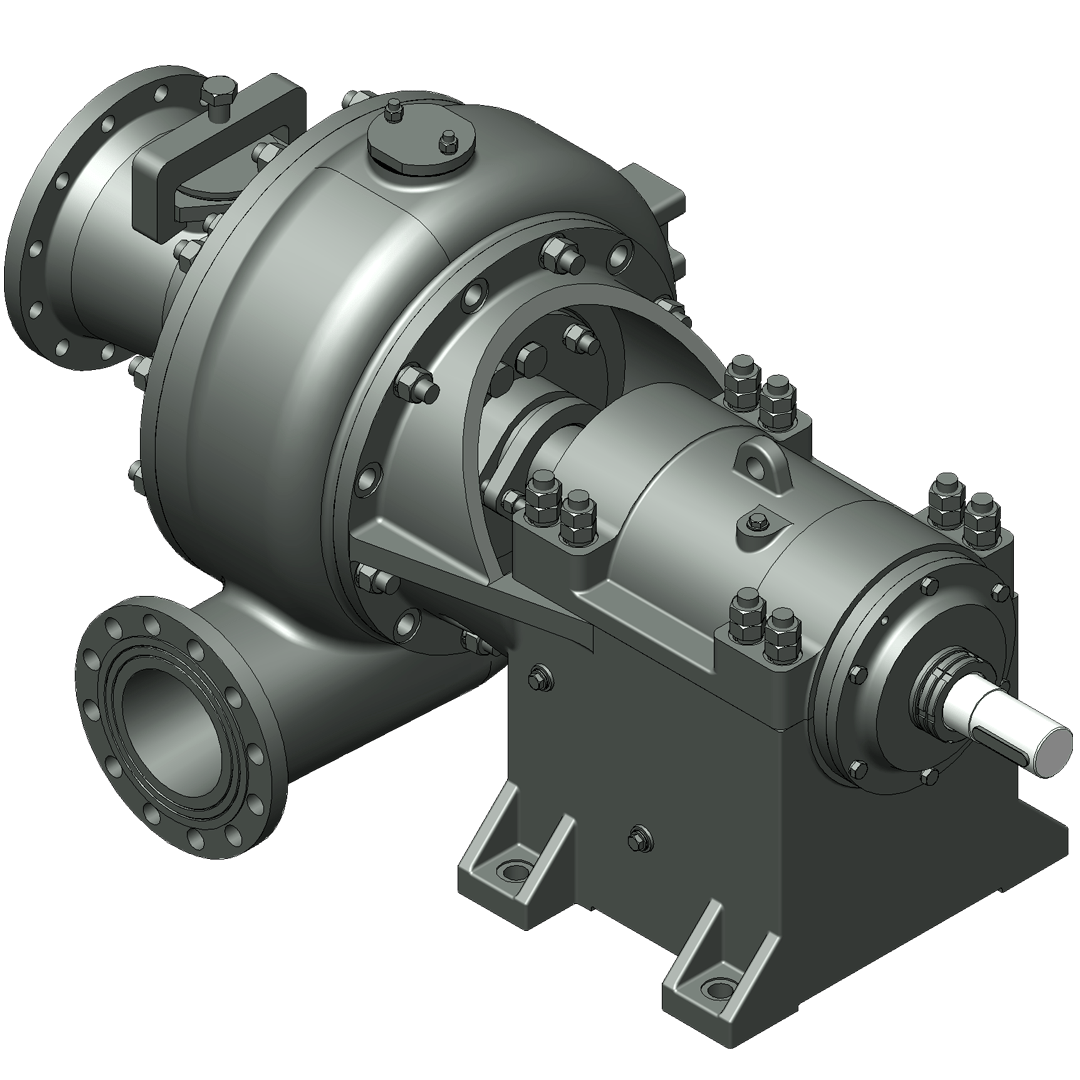

3D изображение углесоса У900/90 производства ДОНМАШГРУПП

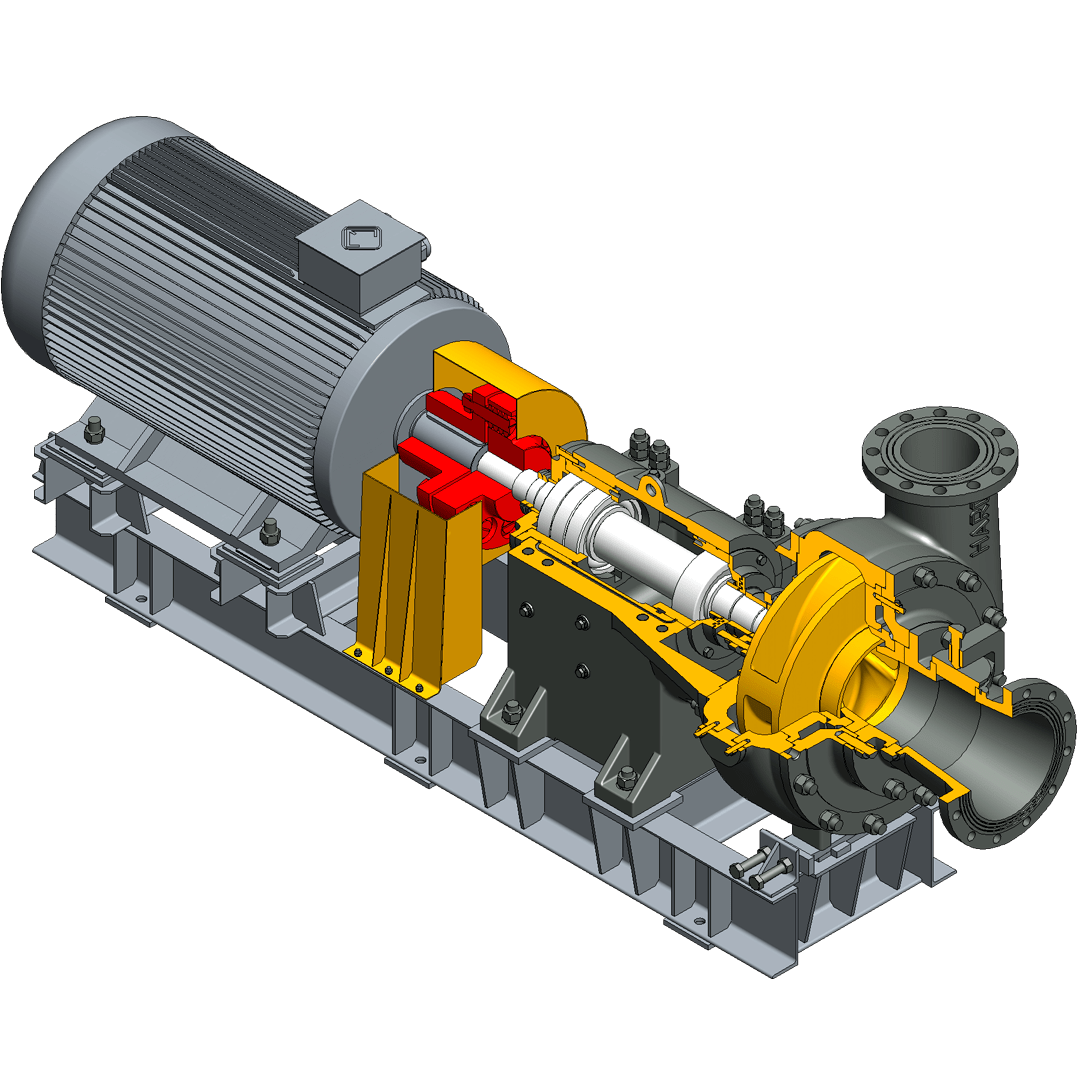

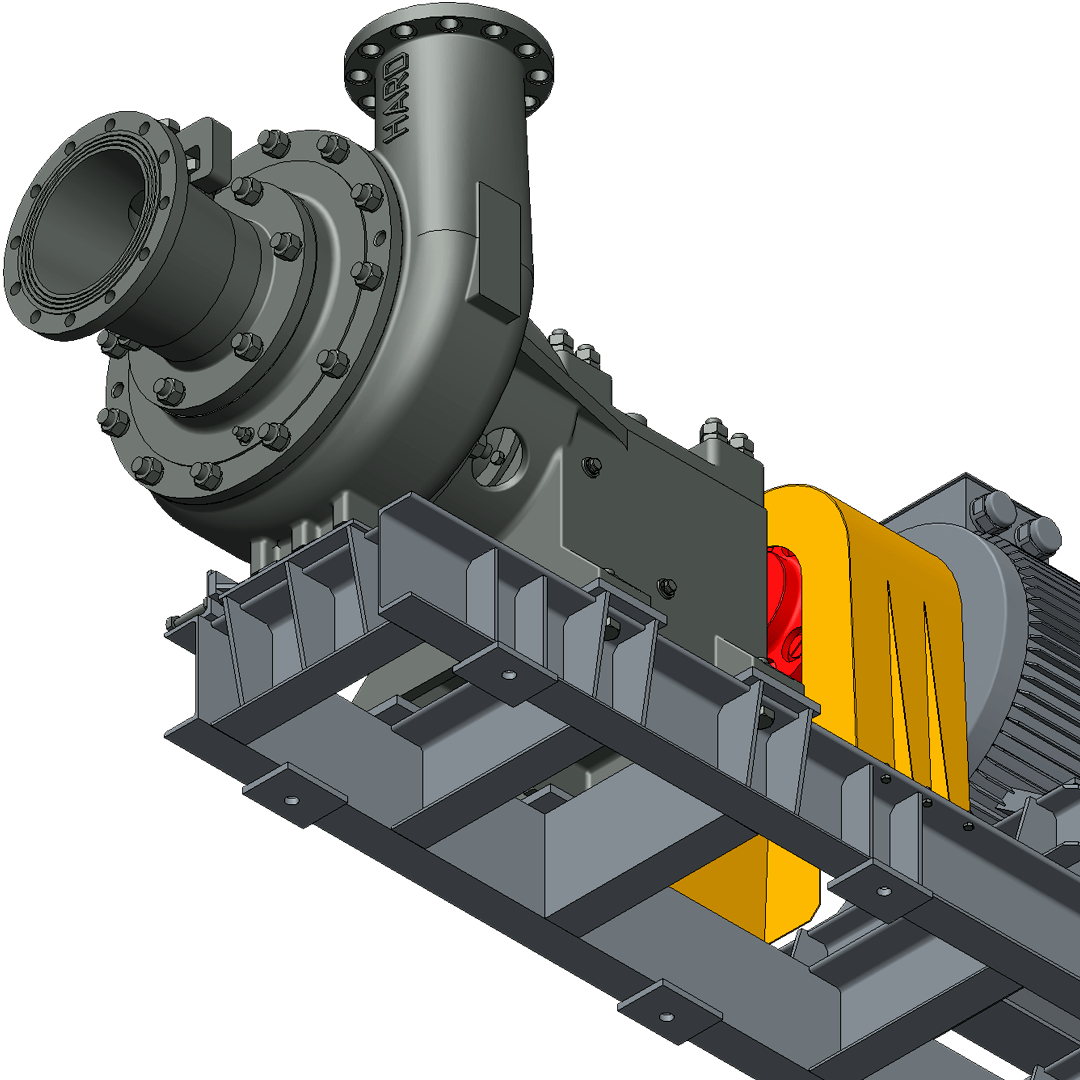

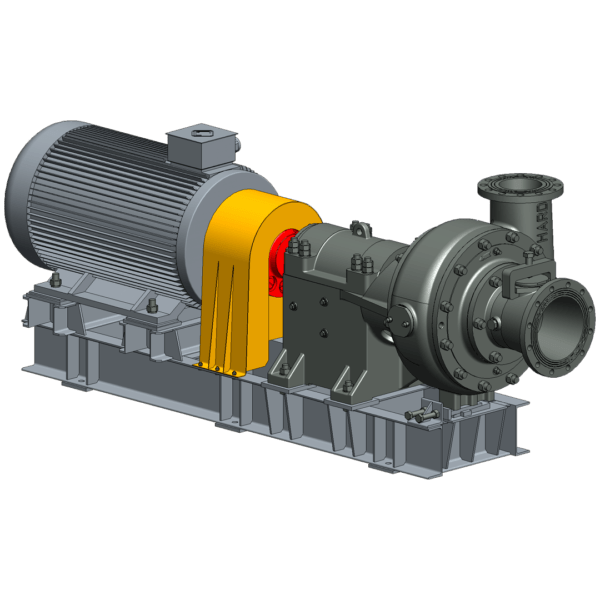

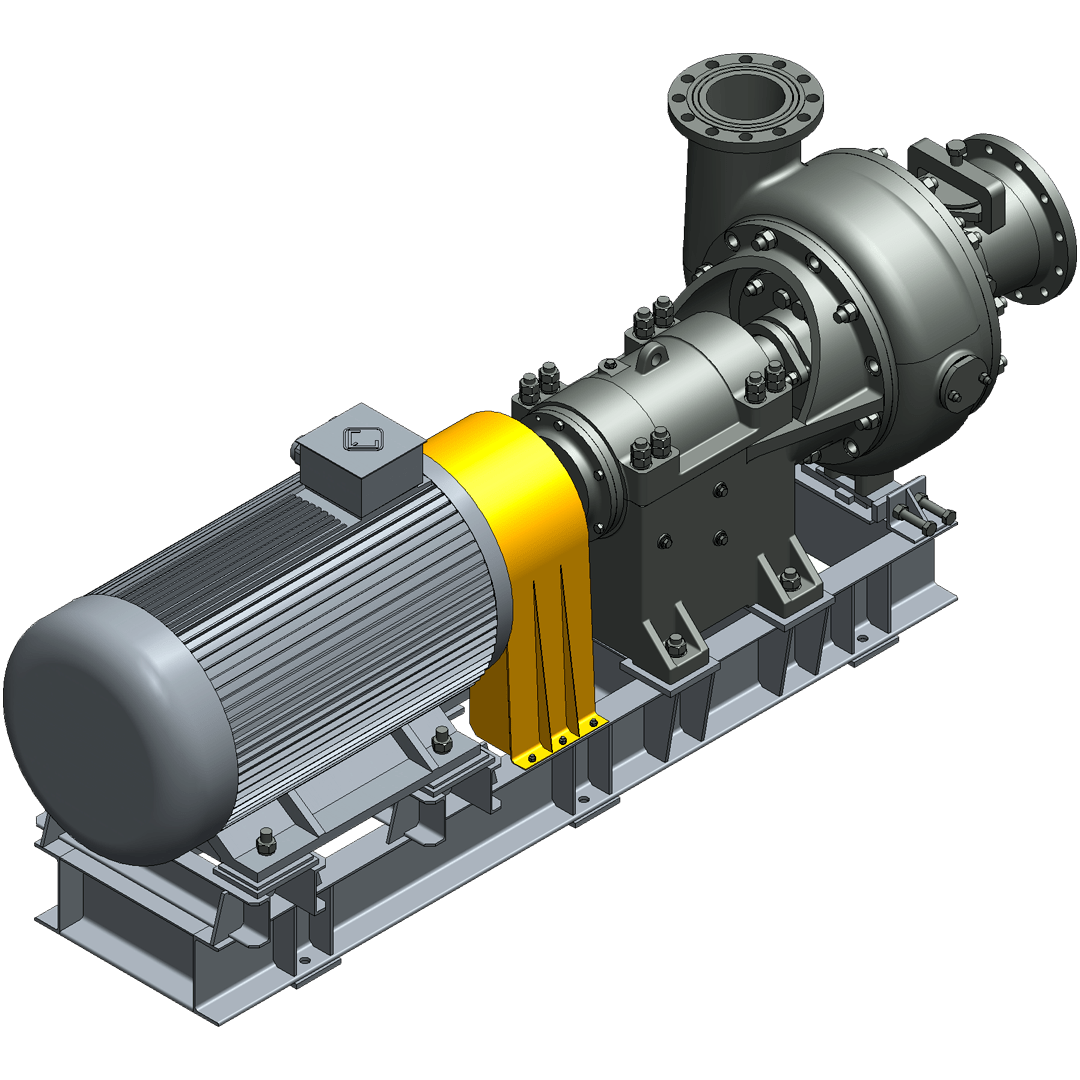

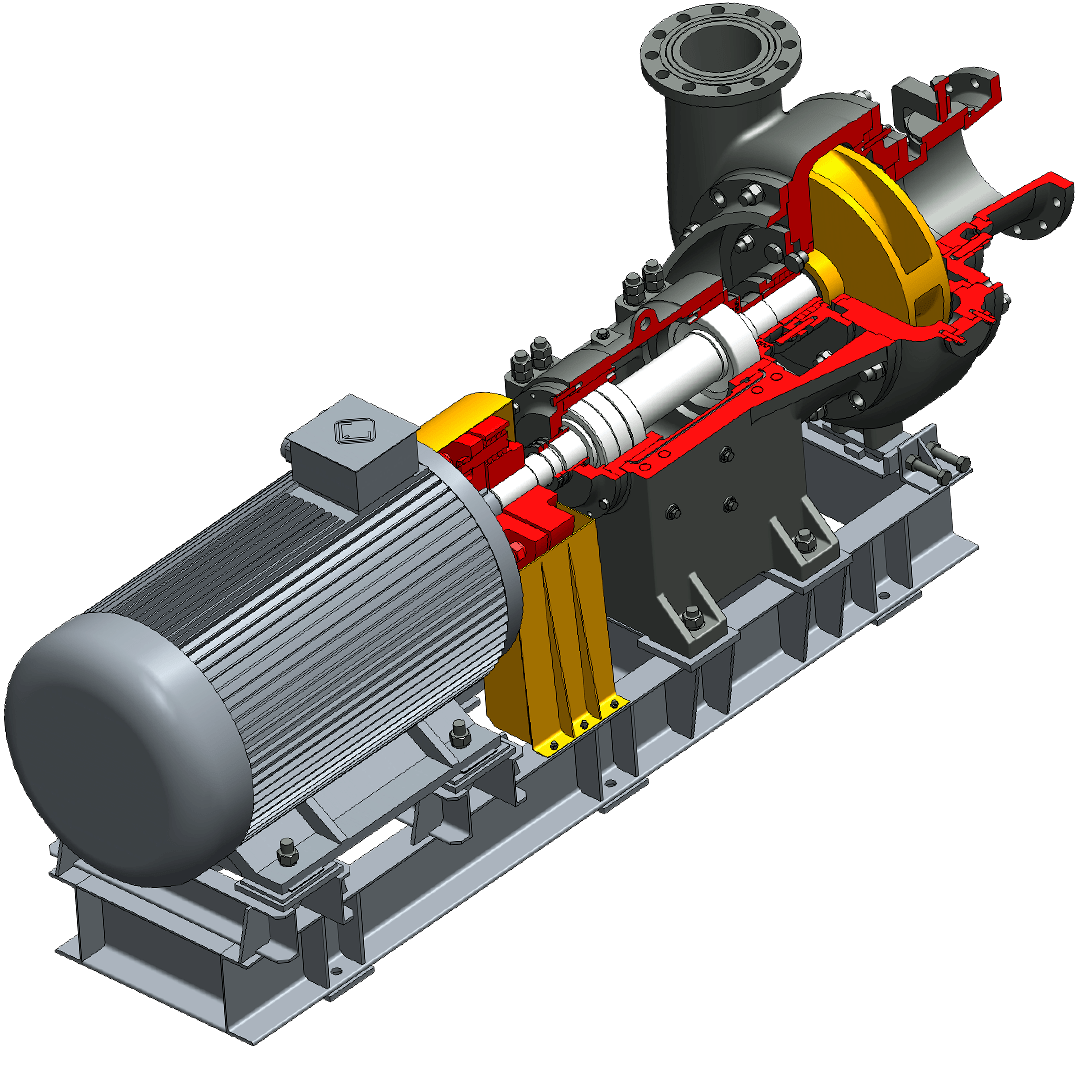

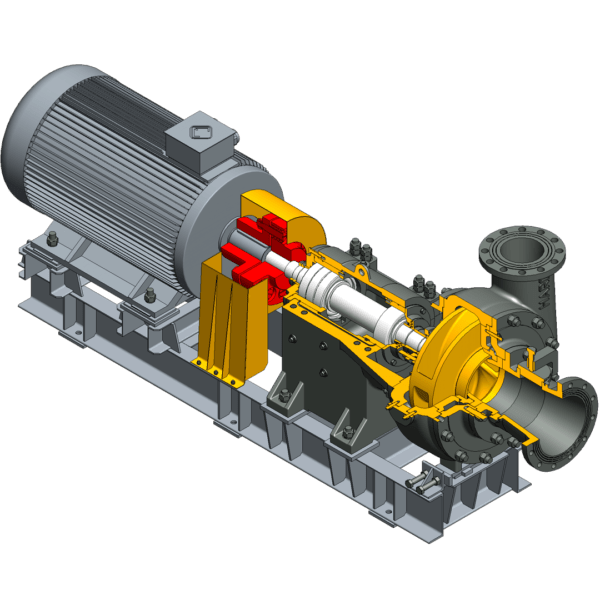

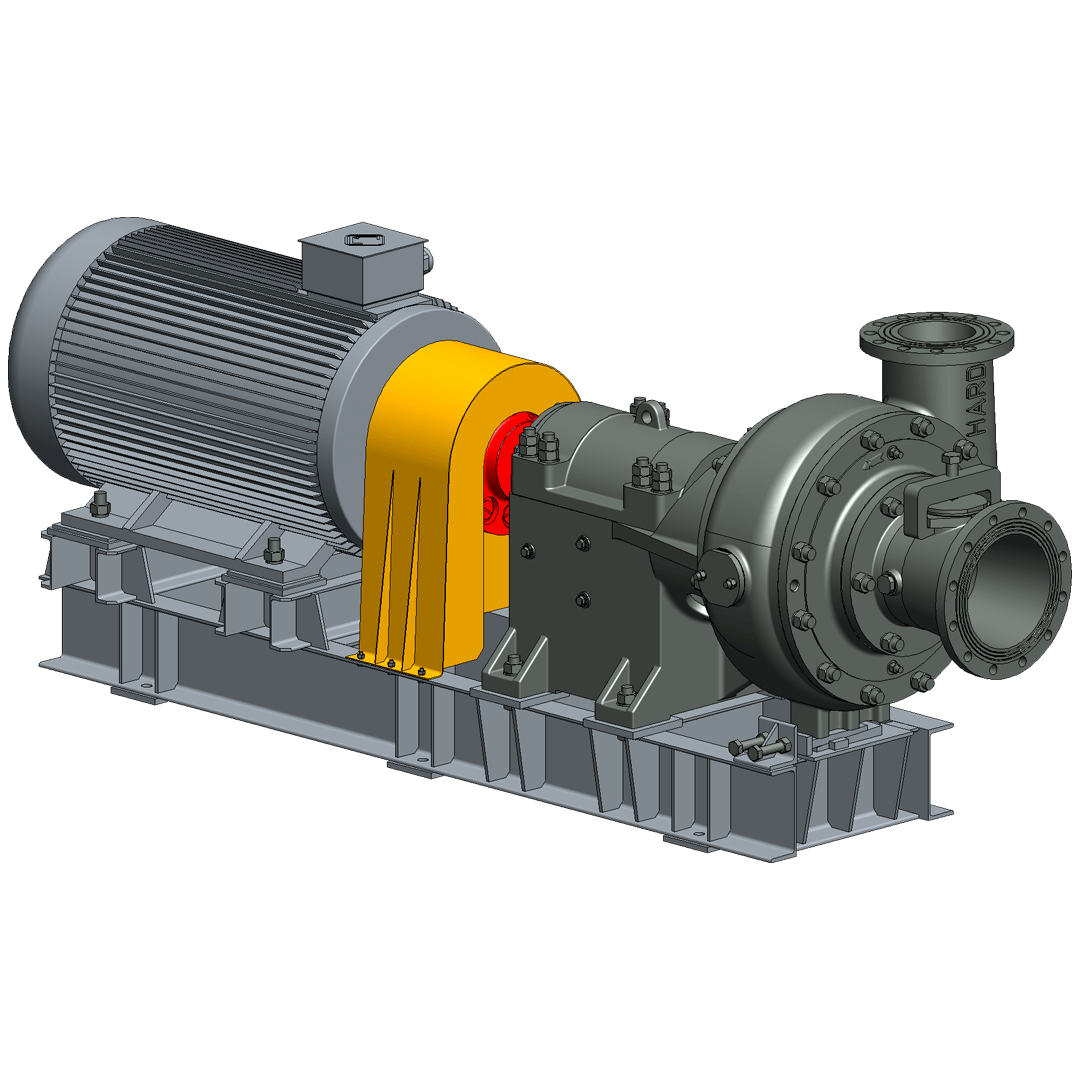

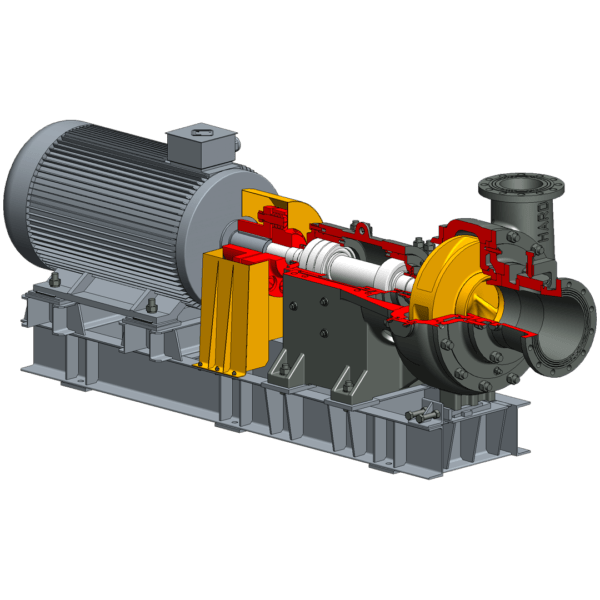

3D изображение агрегата углесоса У900/90 с электродвигателем 400кВт 3d-izobrazhenie-agregat-uglesosa-u900-90-s-ehlektrodvigatelem

Углесос У900/90

• производительность — 900м3/ч
• напор — 90м
• электродвигатель — 400кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы с подачей более 300м³/ч, Насосы угольные и землесосы

ВЫСОКОНАПОРНЫЙ
УГЛЕСОС У900/90

Углесос У900/90 спроектирован специально для гидротранспортировки угля и других аналогичных по твердости, химически нейтральных материалов, крупностью до 90мм, с содержанием породы в твердой фазе до 40%

С 2015 года все углесосы, поставляемые для гидроподъема угля шахты Пионер ДТЭК Добропольеуголь, производились компанией ДОНМАШГРУПП

Назначение и область применения центробежного углесоса У900/90

Углесос центробежный У900/90 предназначен для перекачивания водоугольной химически нейтральной гидросмеси (рН=6-8) при температуре от +1°С до +50°С, с размером твердых частиц до 90мм. При этом, не должна быть превышена пропорция пульпы Т:Ж=1:3, то есть на каждую одну часть твердых частиц, должно приходиться не менее трех частей жидкости. Допускается до 40% содержание породы в твердой фазе. Углесос У900/90 может работать и при более высокой концентрации твердых веществ, но при этом углесосу необходимо обеспечить работу с соответствующим подпором.

Углесосы У900/90 применяются для транспортировки угля, шлака и других сыпучих материалов на гидрошахтах и обогатительных фабриках, в карьерах и рудниках, на металлургических комбинатах, цементных и сахарных заводах. Для применения в шахтах опасных по газу и пыли углесосы У900/90 агрегатируются взрывозащищенными электродвигателями.

Проточная часть и особенности
конструкции углесоса У900/90

Серийно проточная часть углесоса У900/90 (рабочее колесо, корпус спиральный (улитка), бронедиск, направитель утечек, кольцо уплотнительное и всасывающий патрубок) изготавливаются из стали 40ХЛ. Направитель утечек и кольцо уплотнительное подвергаются закалке и имеют твердость не менее HB300.
По желанию заказчика, а также с учетом условий эксплуатации, рабочее колесо, бронедиск, направитель утечек, кольцо уплотнительное углесоса У900/90 могут быть изготовлены из особо устойчивых к абразивному износу высокохромистых чугунов типа: ЧХ22, ЧХ16, ИЧХ28Н2, ИЧХ12Г3М, ИЧ290Х18Г2, ИЧ190Х30Г.

Коробка подшипников углесоса У900/90 имеет жидкую систему смазки маслом, что обеспечивает не только надлежащую смазку, но и дополнительное охлаждение подшипников.
Вал углесоса У900/90 установлен в станине на подшипниках, которые заключены в самостоятельные стаканы. В переднем стакане установлен двухрядный роликовый радиальный сферический подшипник 3622. Задний стакан комплектуется радиально-упорным однорядным шариковым подшипником 66322Л1 и сдвоенным шариковым радиально-упорным подшипником 6-466322Л1, который состоит из двух специально подобранных подшипников 66322 по схеме комплектования «тандем»

ДРУГИЕ УГЛЕСОСЫ ПРОИЗВОДСТВА ДОНМАШГРУПП

Углесос У160/75

3D изображение углесоса НУВ-450/130 производства ДОНМАШГРУПП

Высоконапорный углесос НУВ-450/130

3D изображение углесоса 12У10 производства ДОНМАШГРУПП

Углесос 12У10 (У900/85)

3D изображение в разрезе углесоса 12У6 (У900/180) производства ДОНМАШГРУП

Высоконапорный углесос 12У6 (У900/180)

Технические характеристики
углесоса У900/90

Подача, м3/ч	900
Напор, м	90
Допускаемый кавитационный запас, м, не менее	5,5
КПД, не менее, %	68
Рекомендуемая мощность электродвигателя, кВт	400
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	300
Диаметр нагнетающего патрубка, мм	200
Габаритные размеры насоса без электродвигателя, мм (длина-высота-ширина)	1860-970-975
Габаритные размеры агрегата насоса в сборе с электродвигателем, мм (длина-высота-ширина)	3333-1248-975
Масса насоса без электродвигателя, кг	2028
Масса агрегата насоса в сборе с электродвигателем, кг	4535

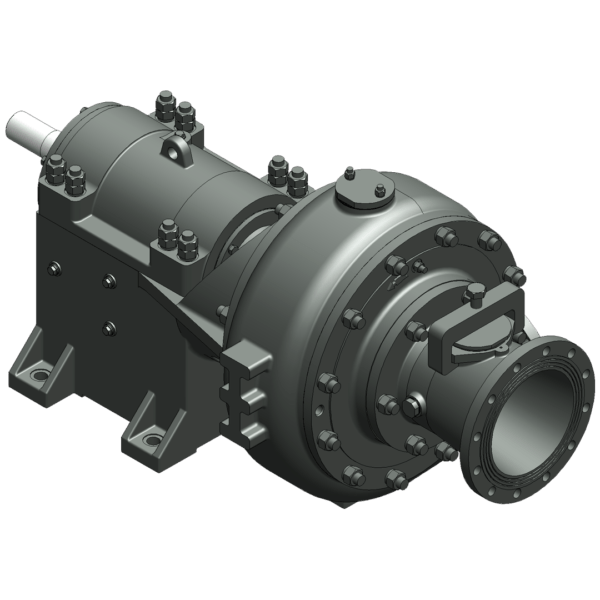

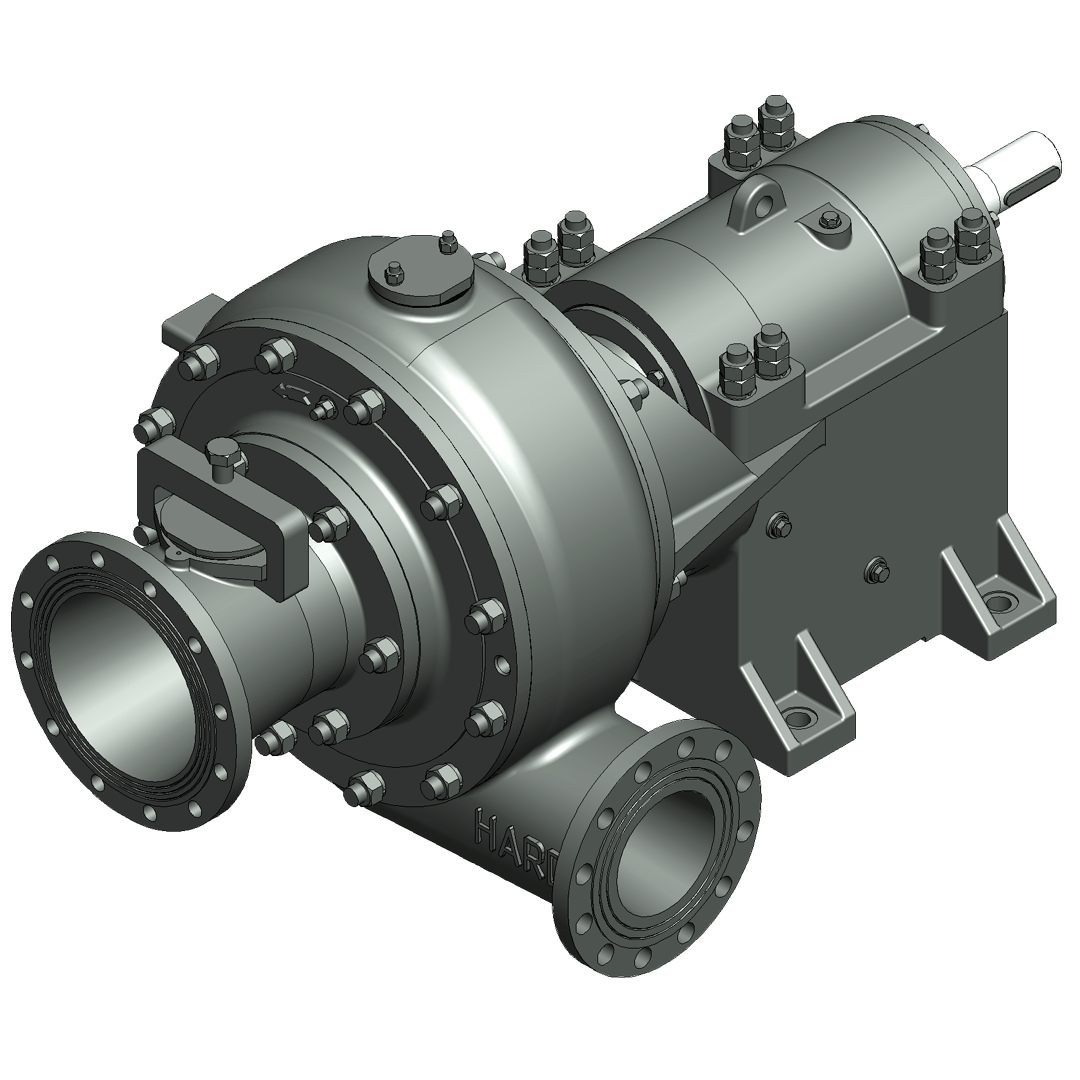

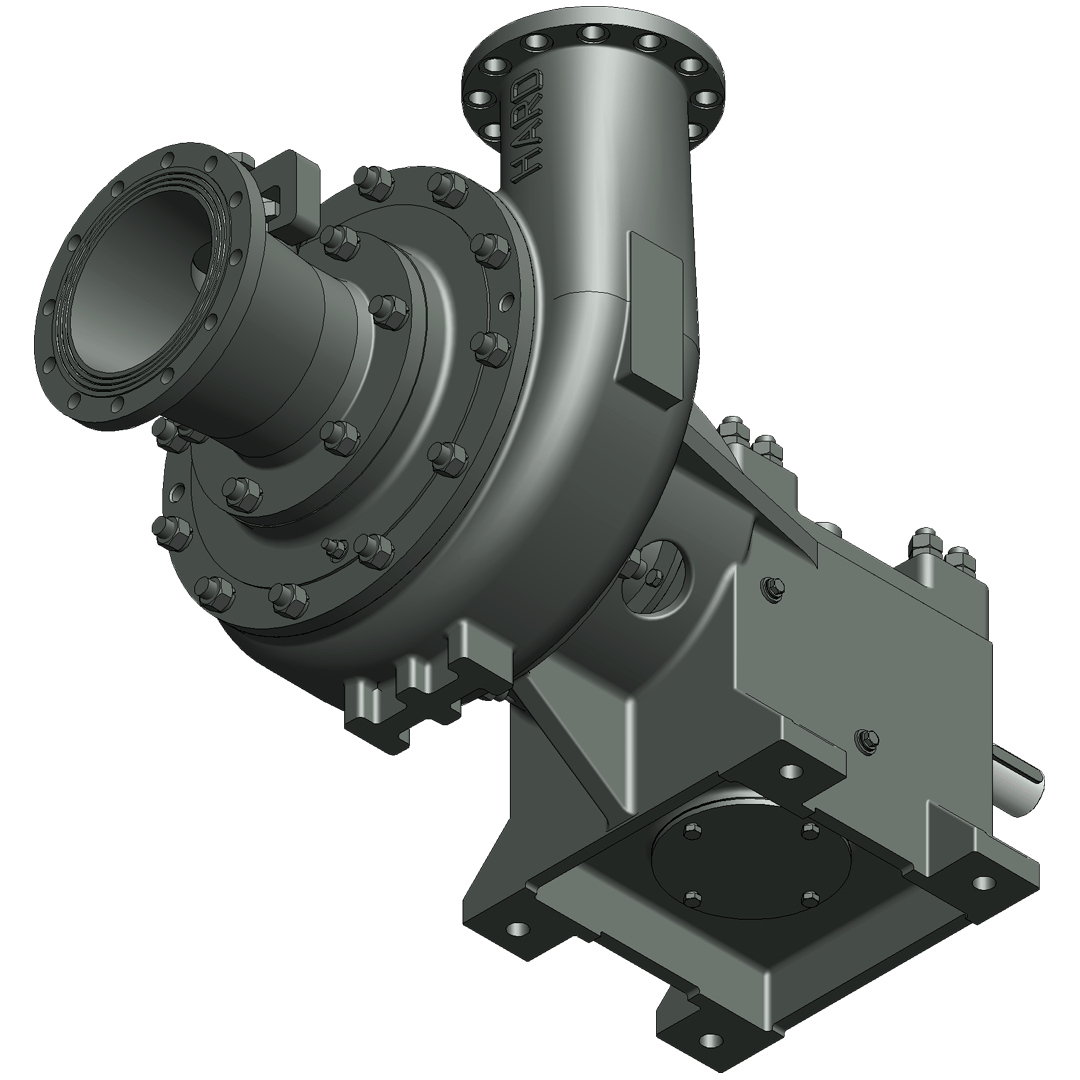

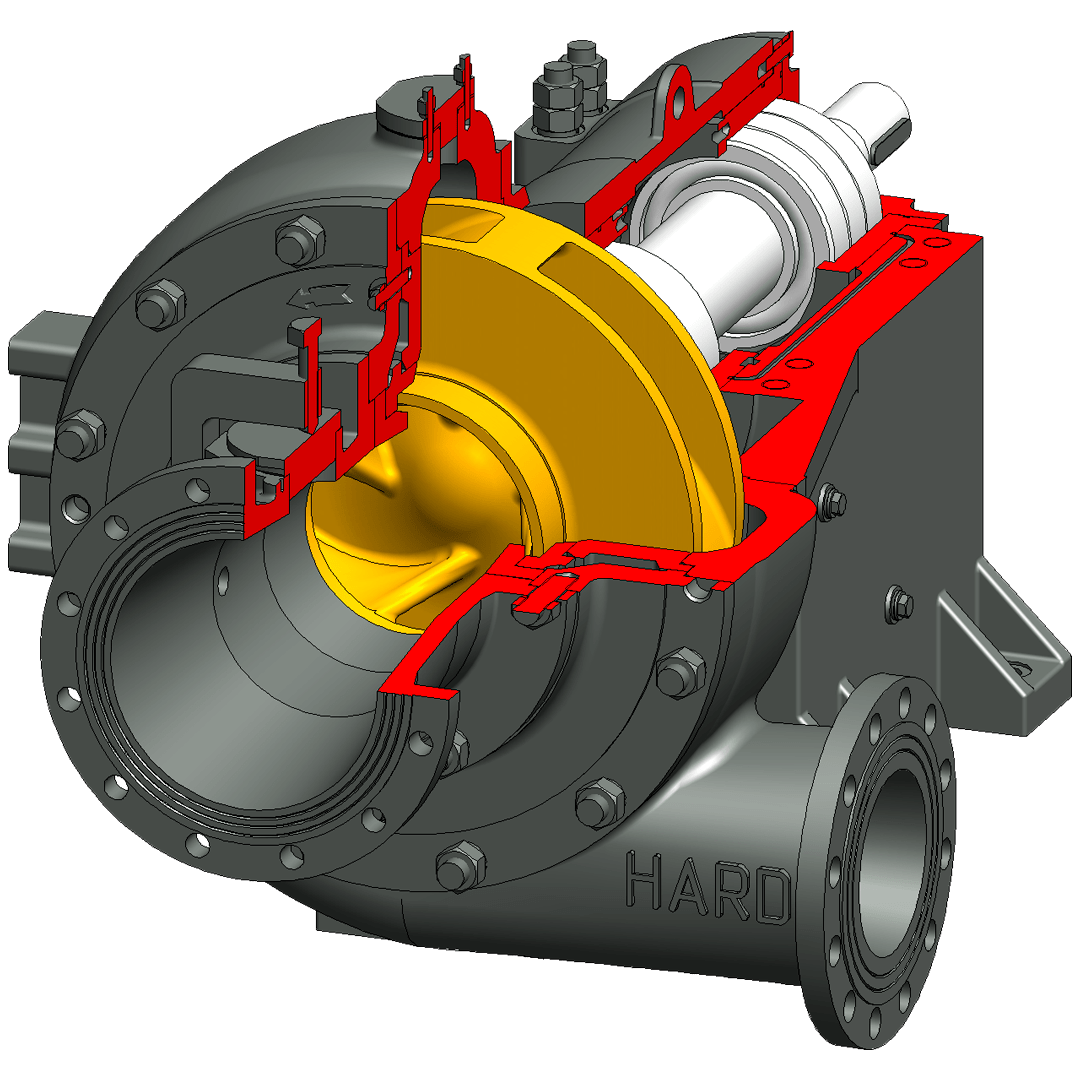

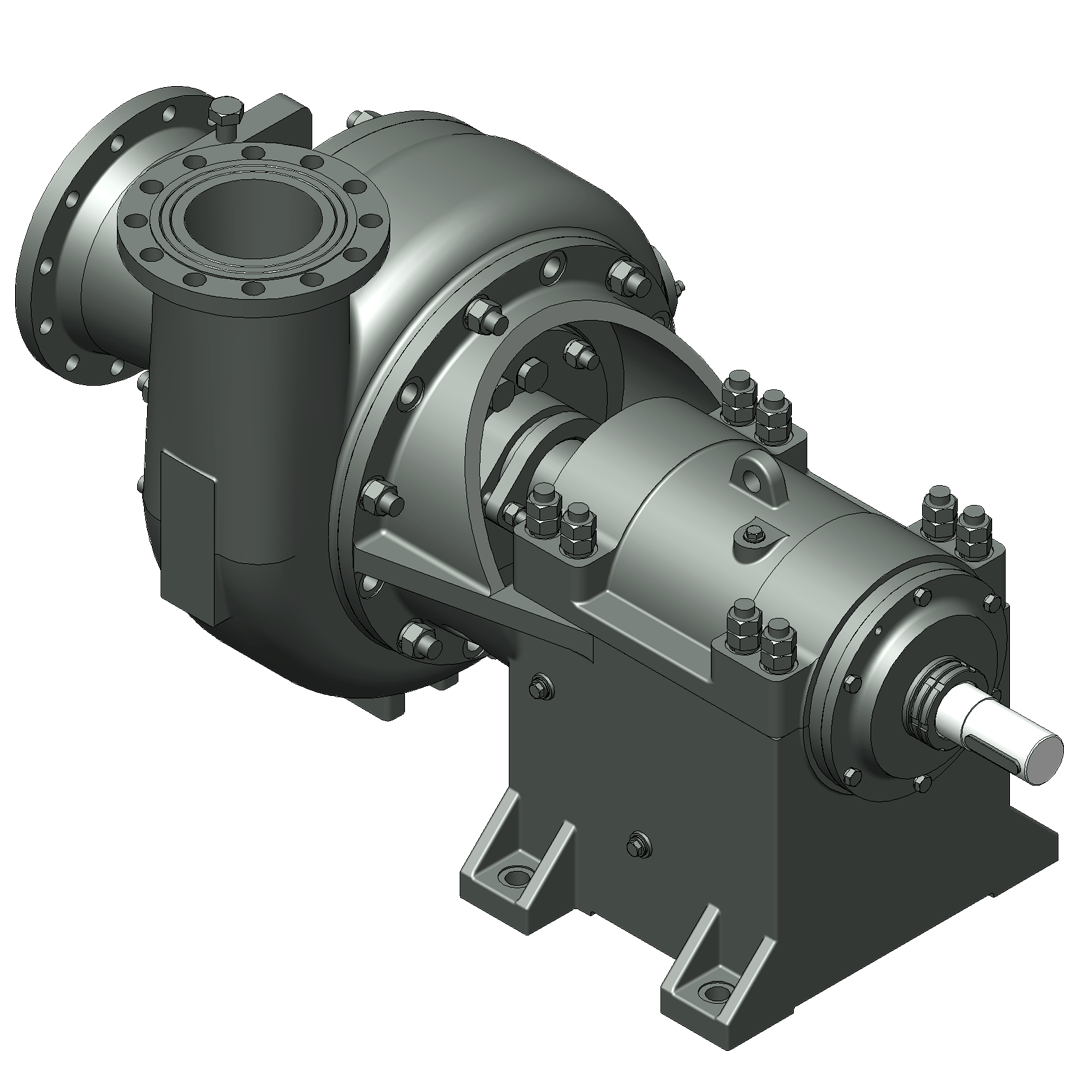

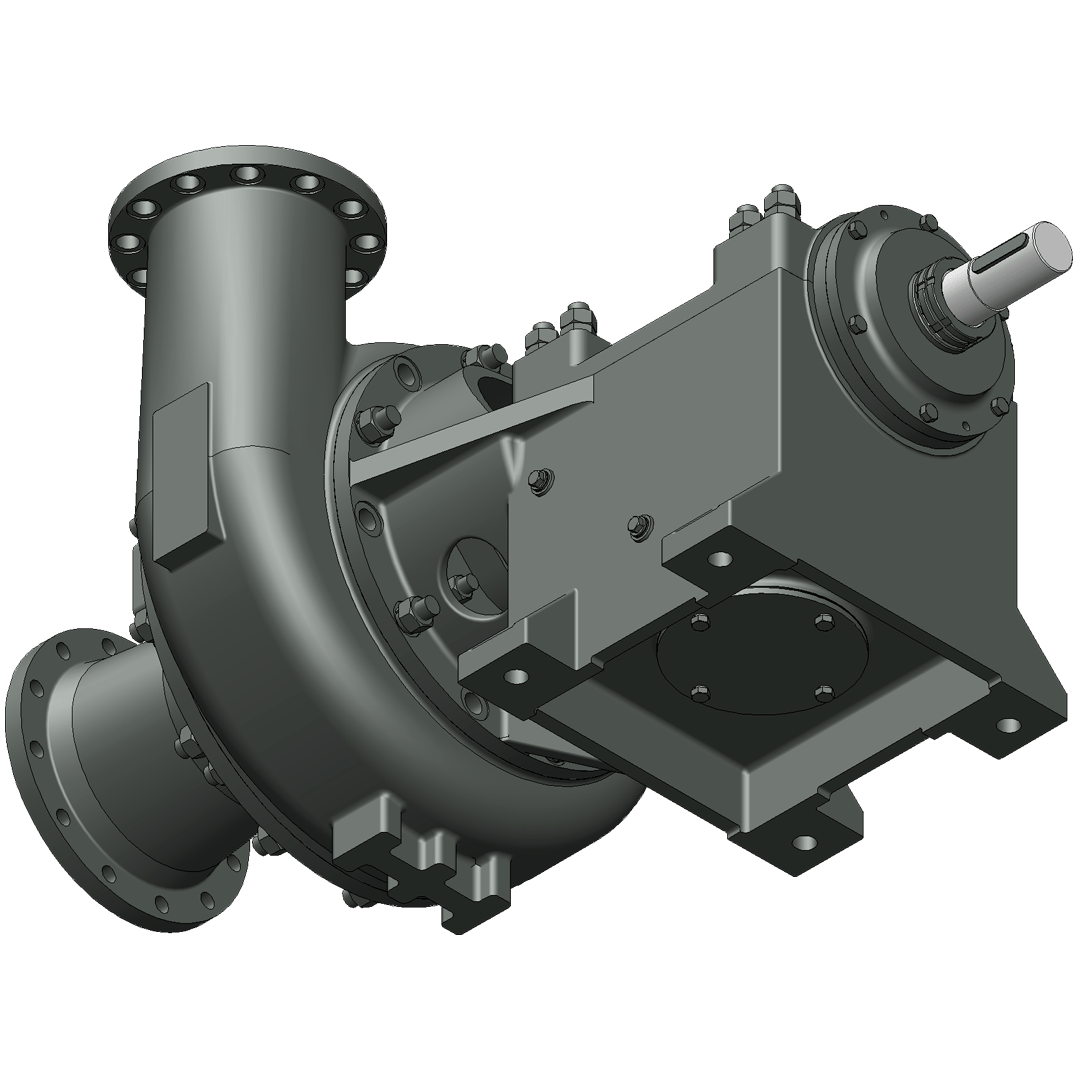

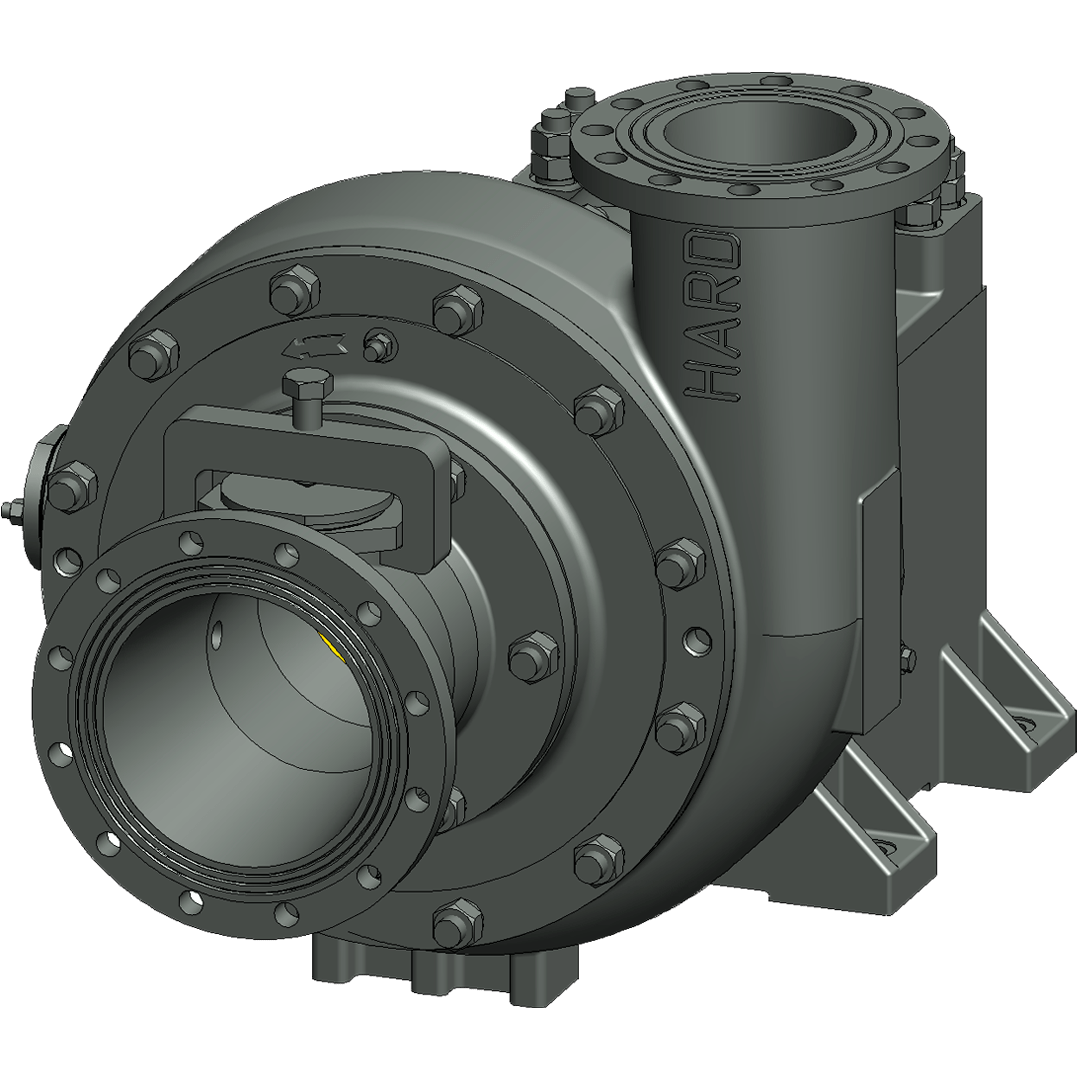

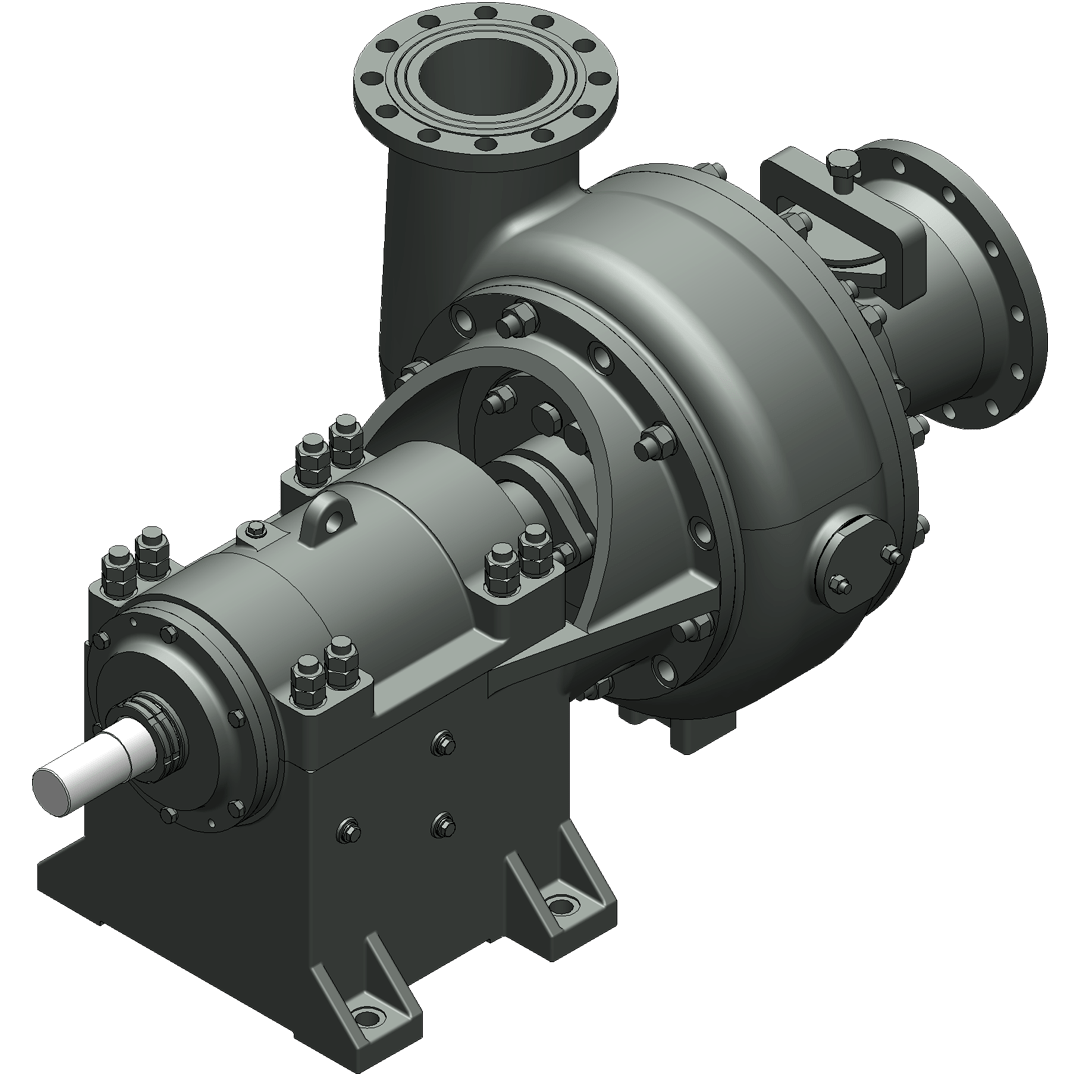

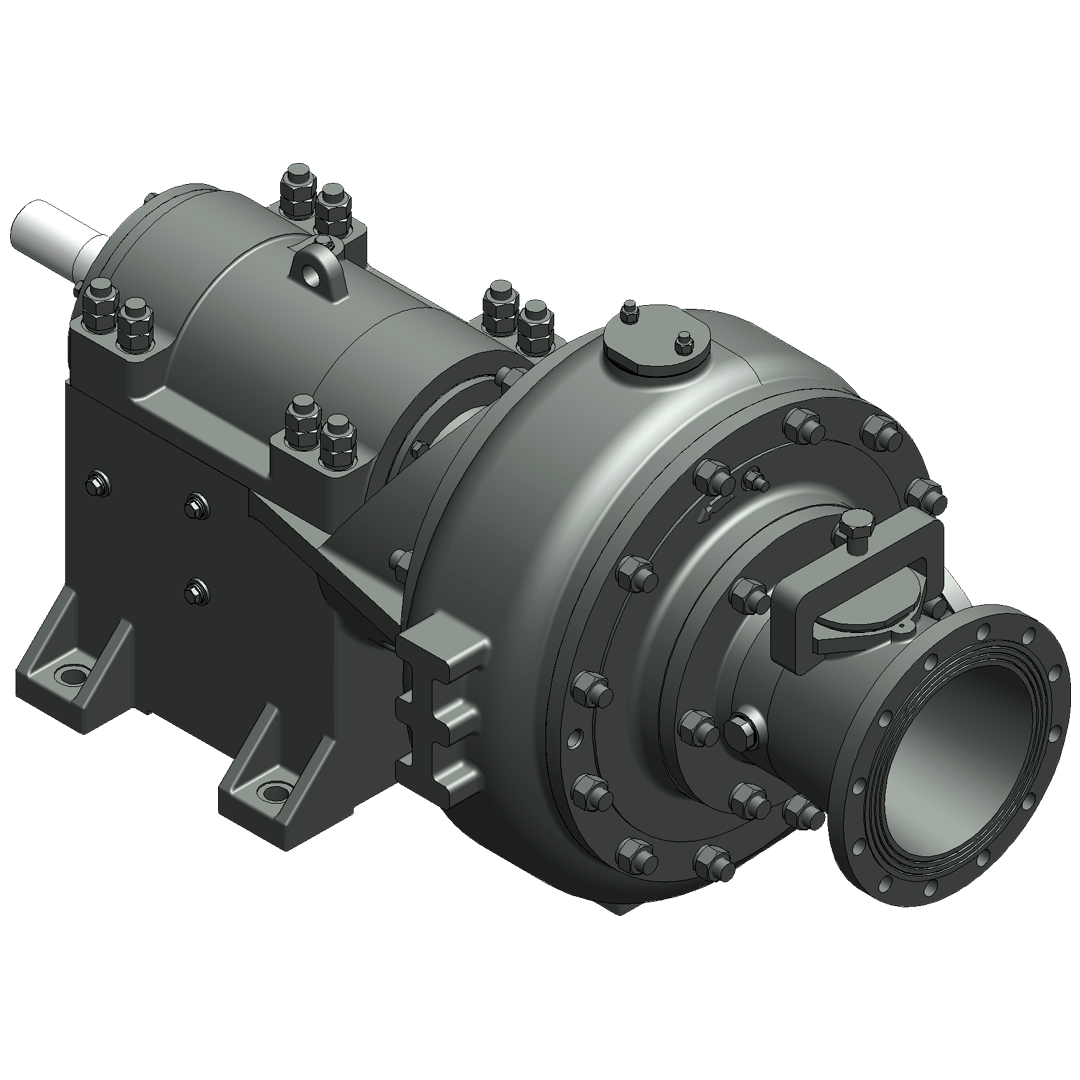

3D ИЗОБРАЖЕНИЯ УГЛЕСОСА У900/90

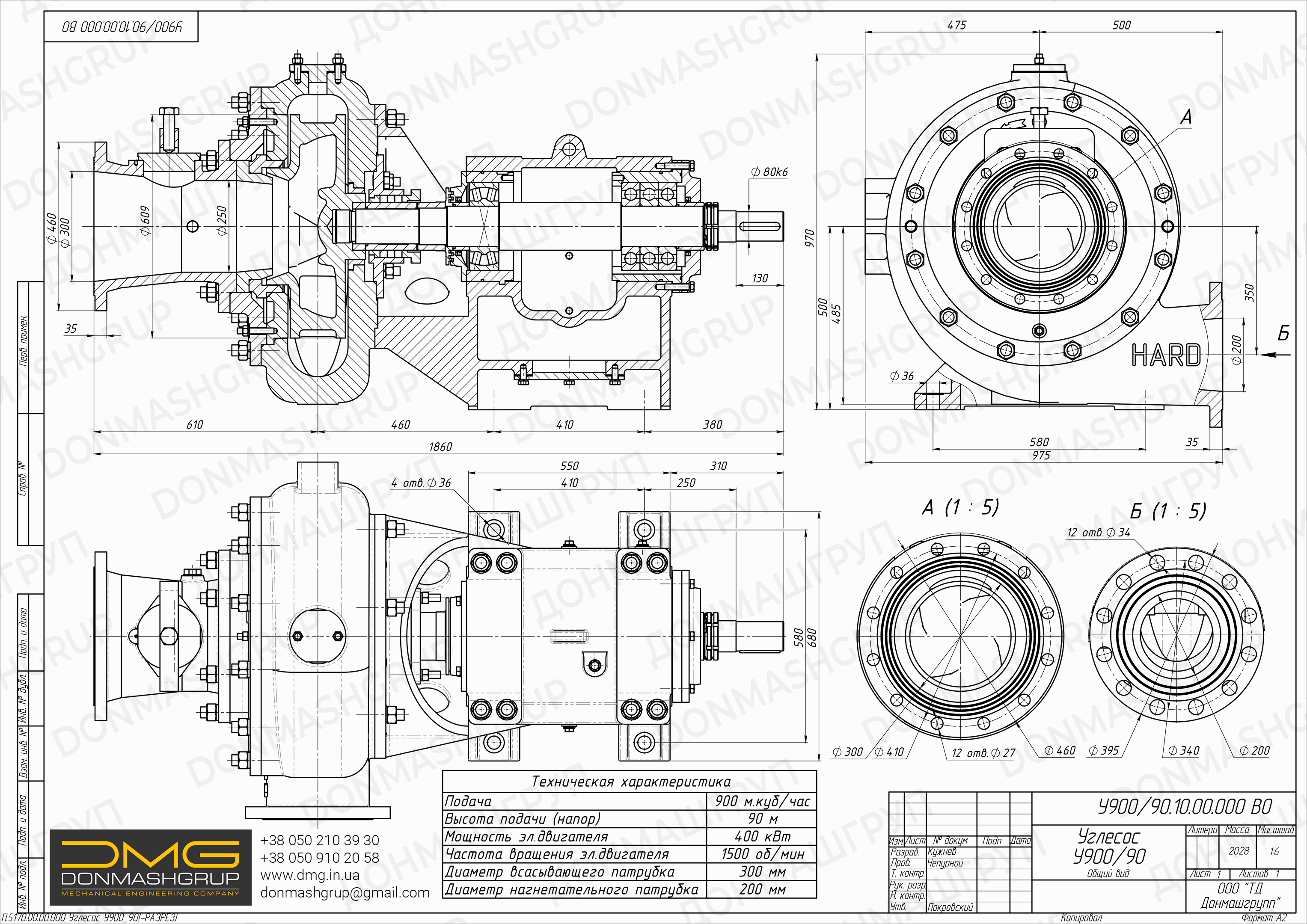

ЧЕРТЕЖ УГЛЕСОСА У900/90

УГЛЕСОСЫ У900/90 и 12У10 ПРОИЗВОДСТВА ДОНМАШГРУПП

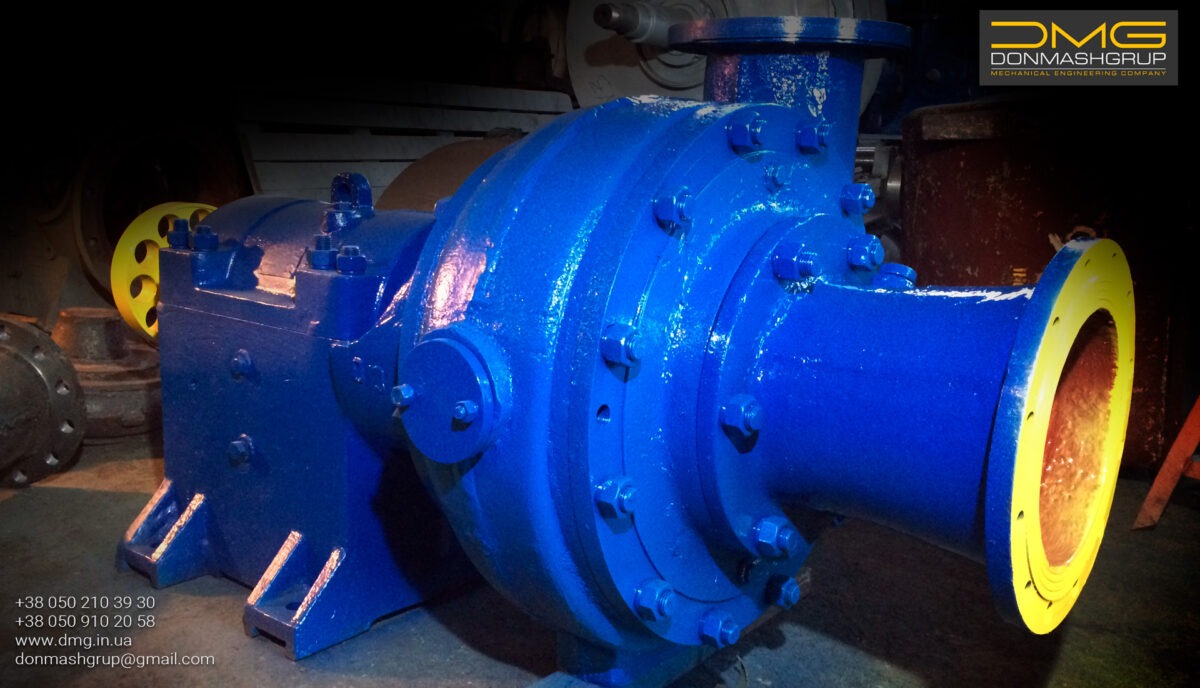

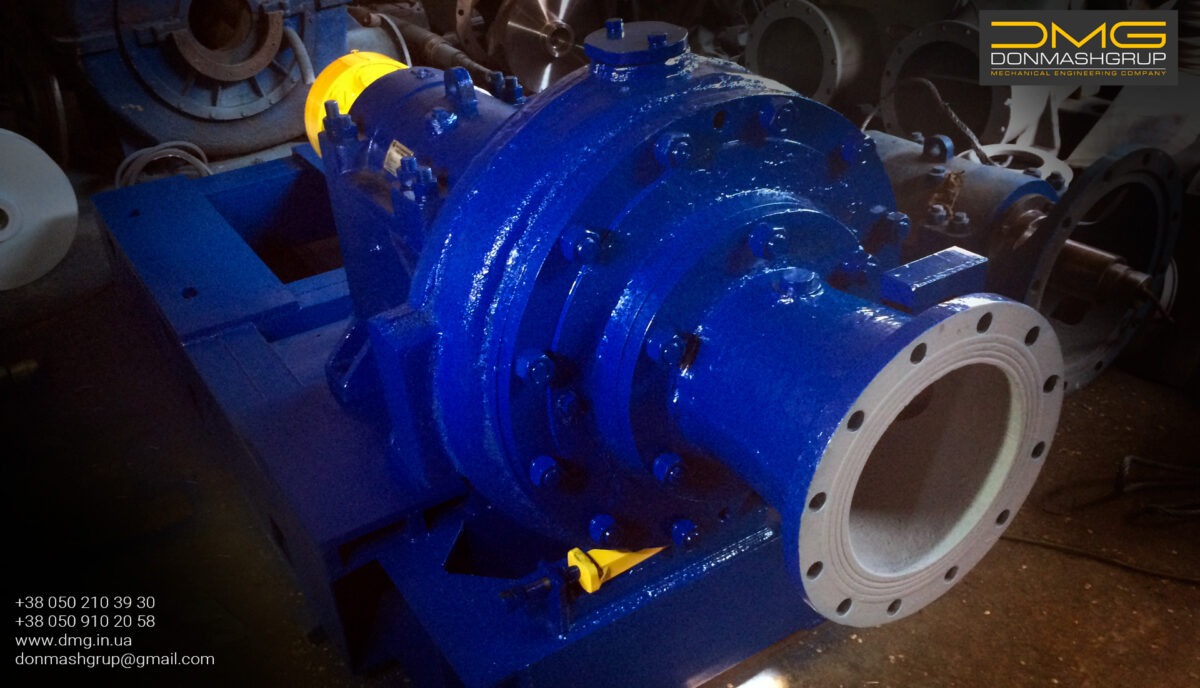

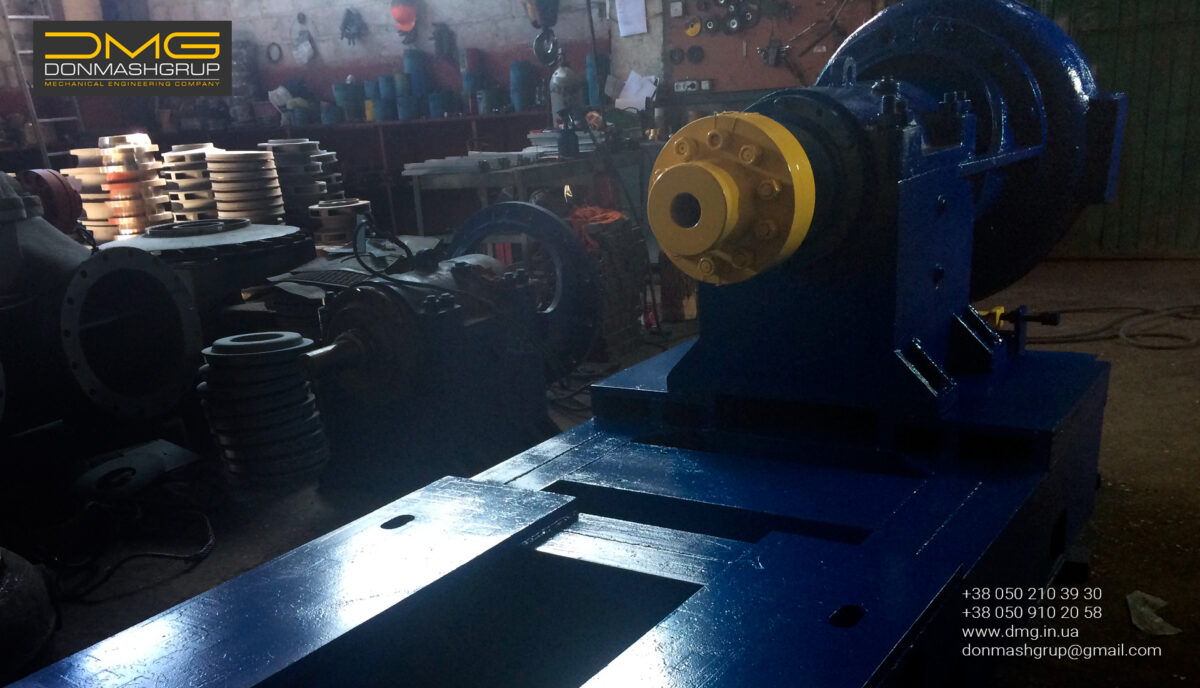

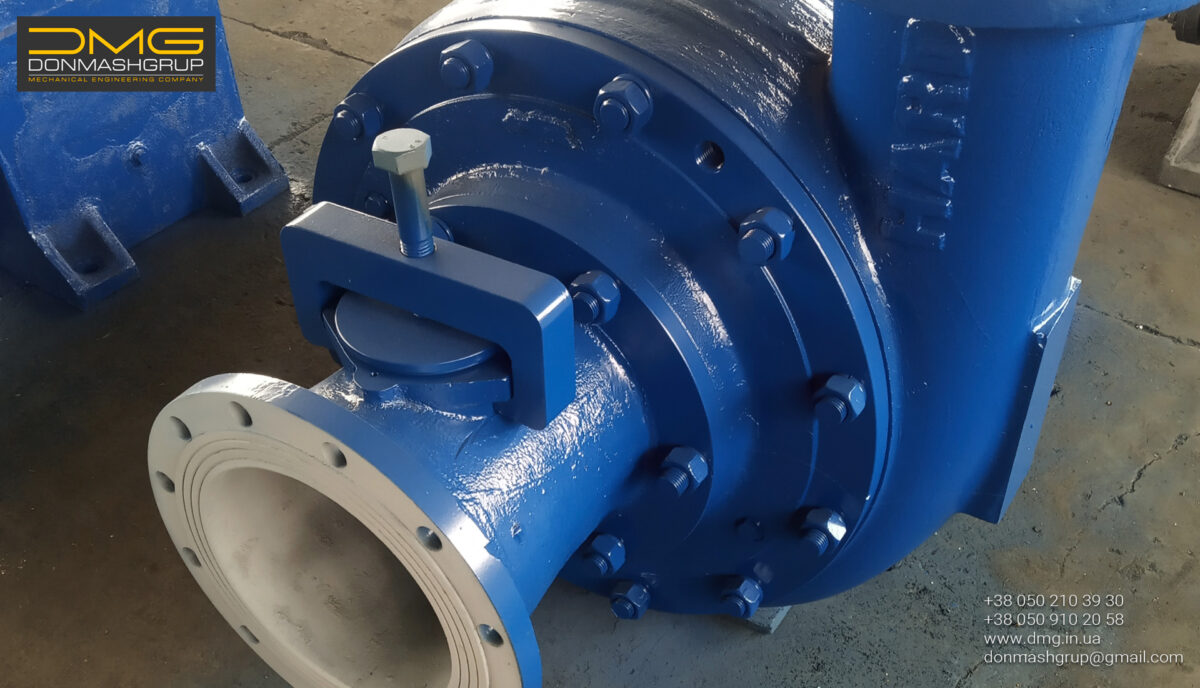

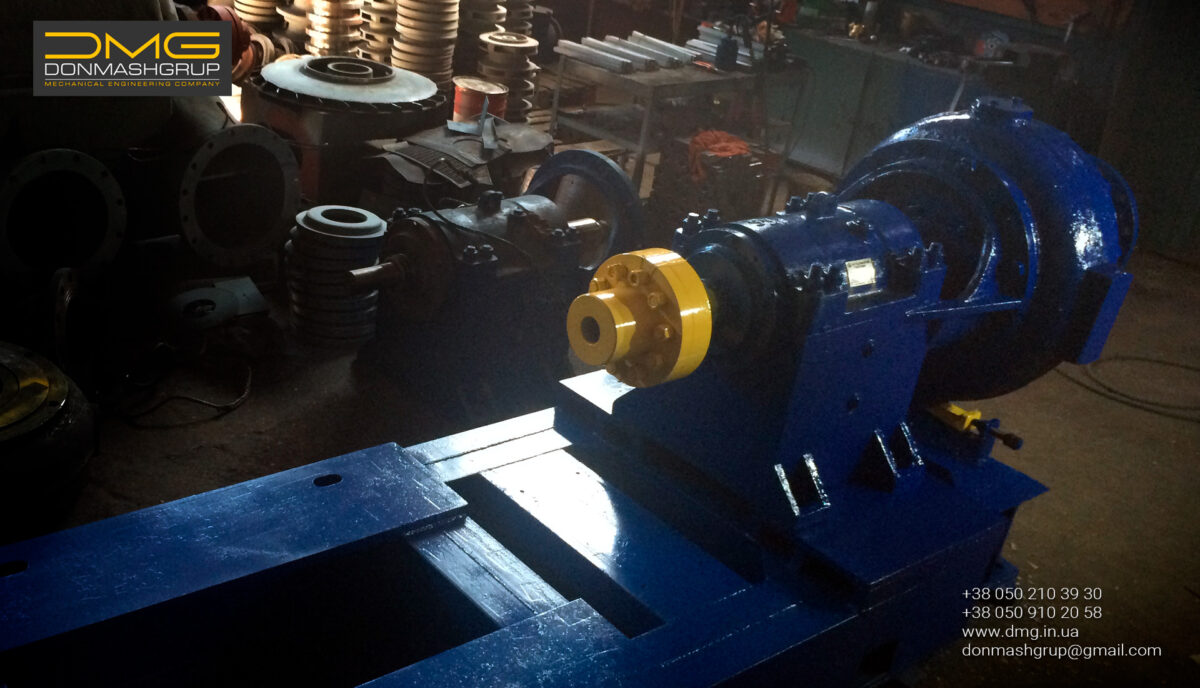

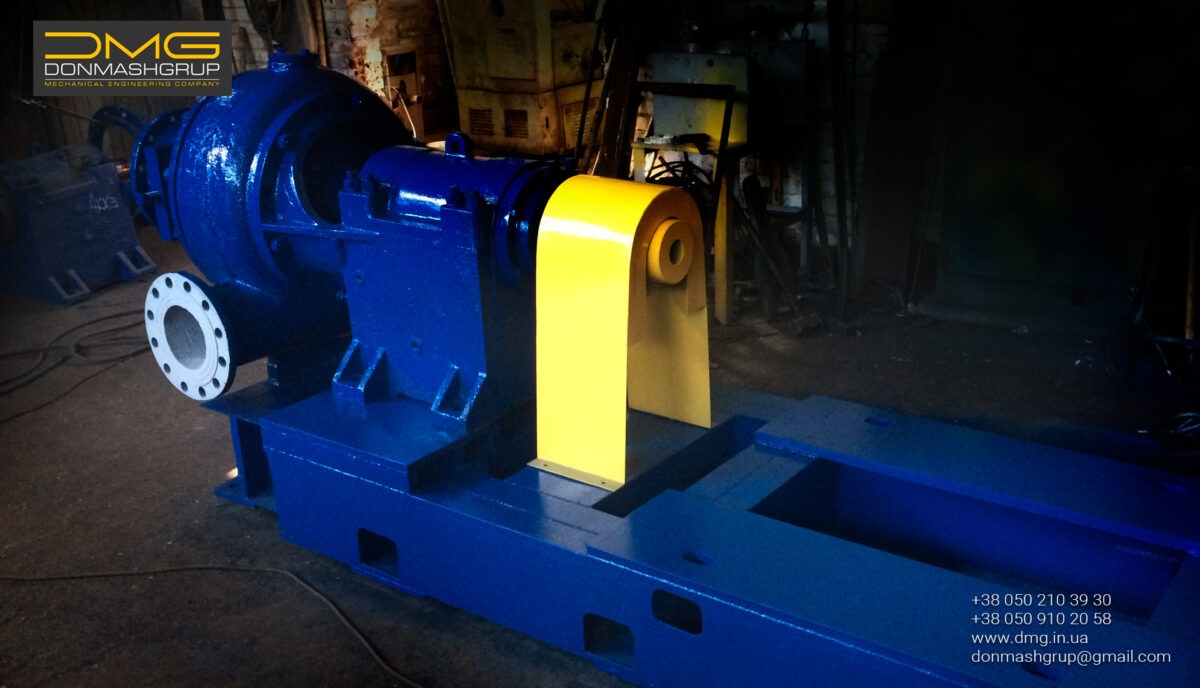

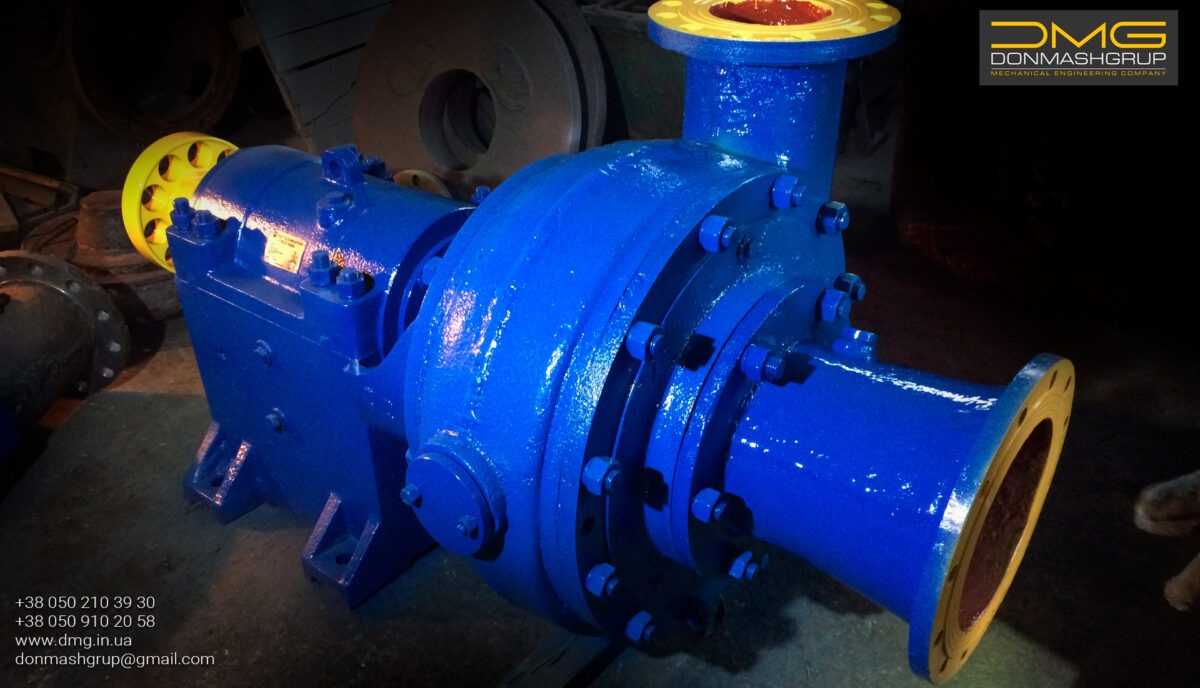

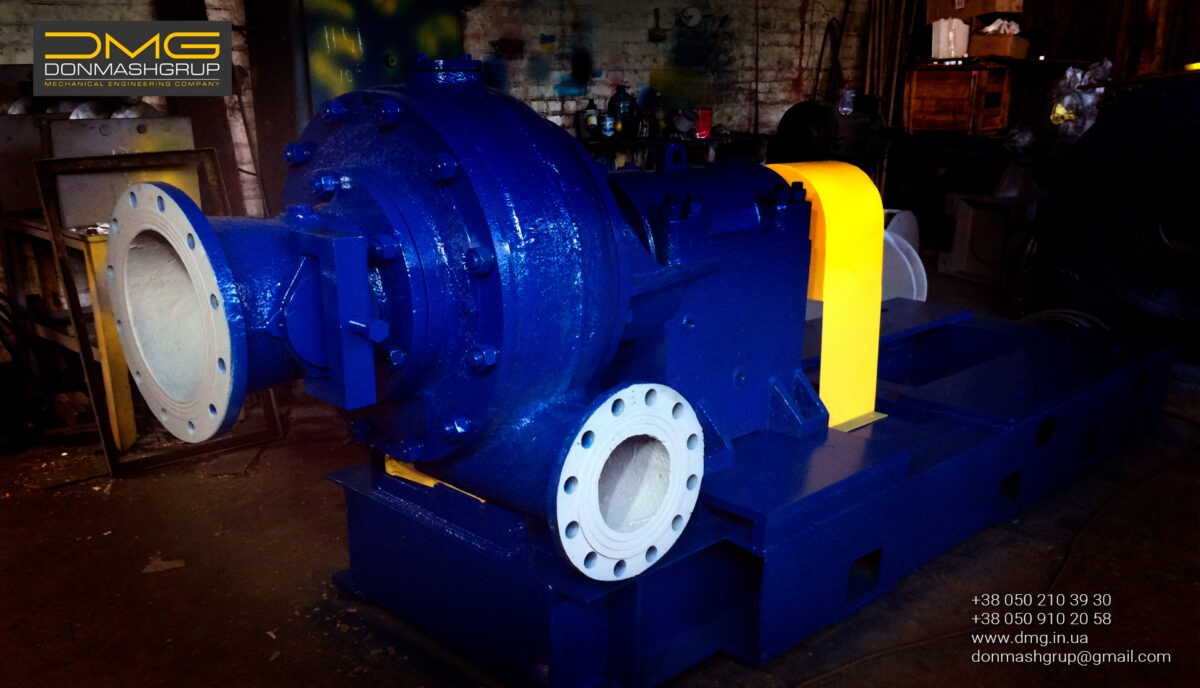

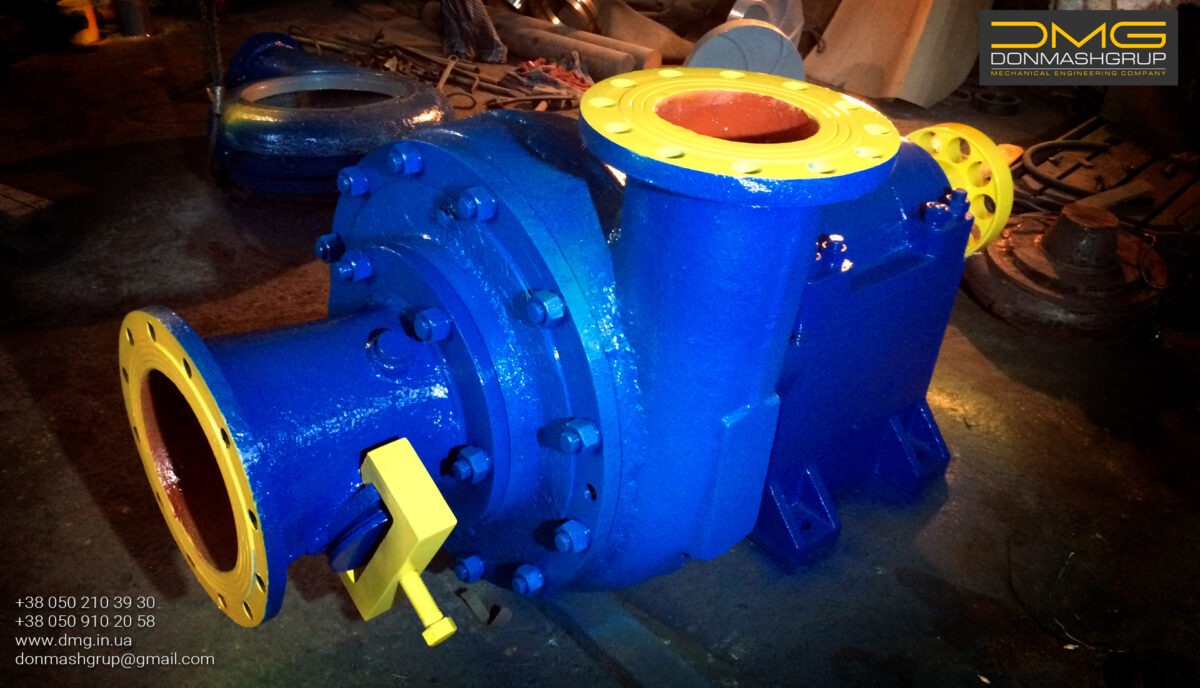

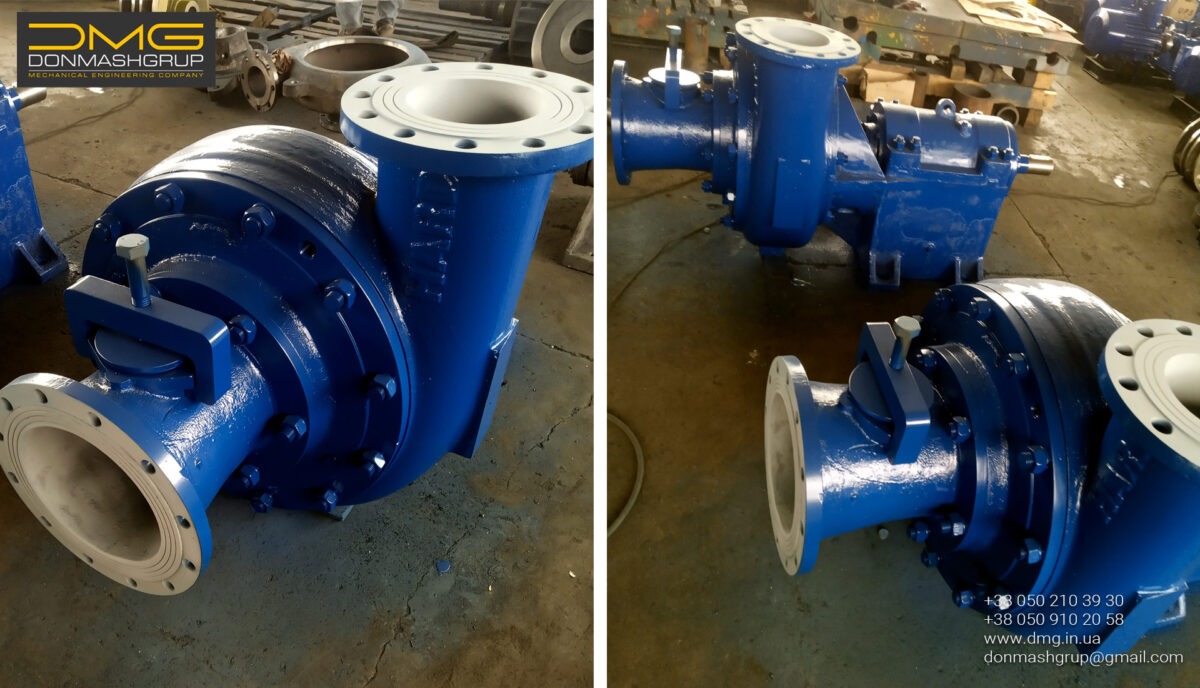

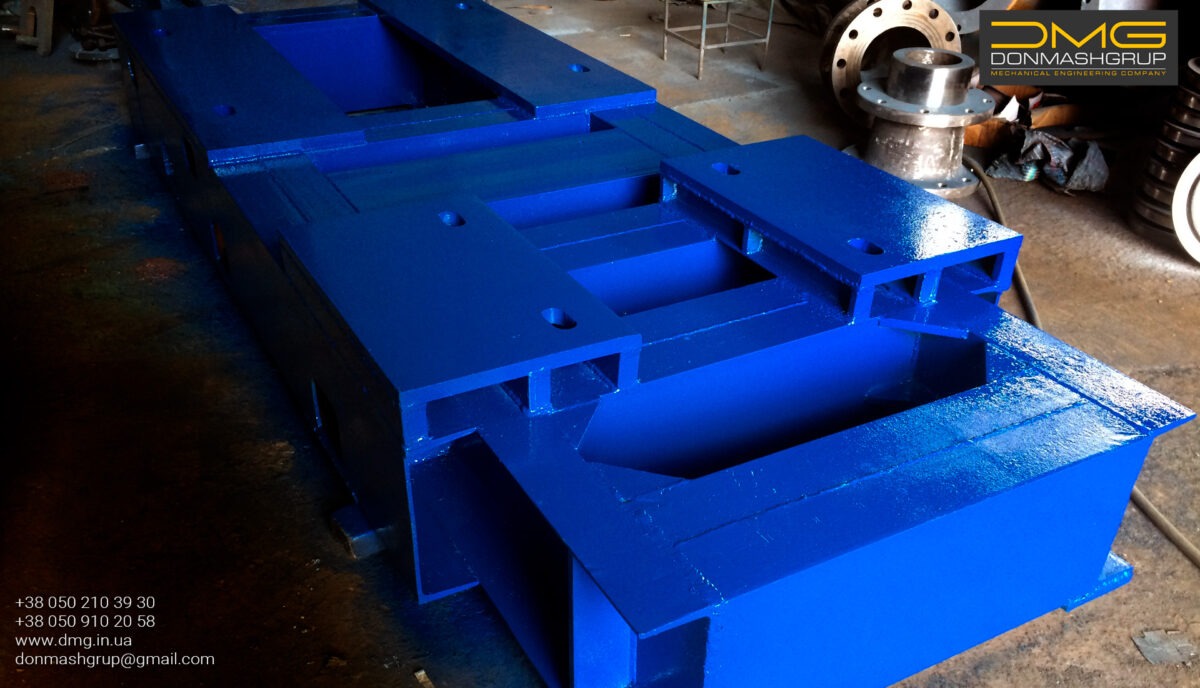

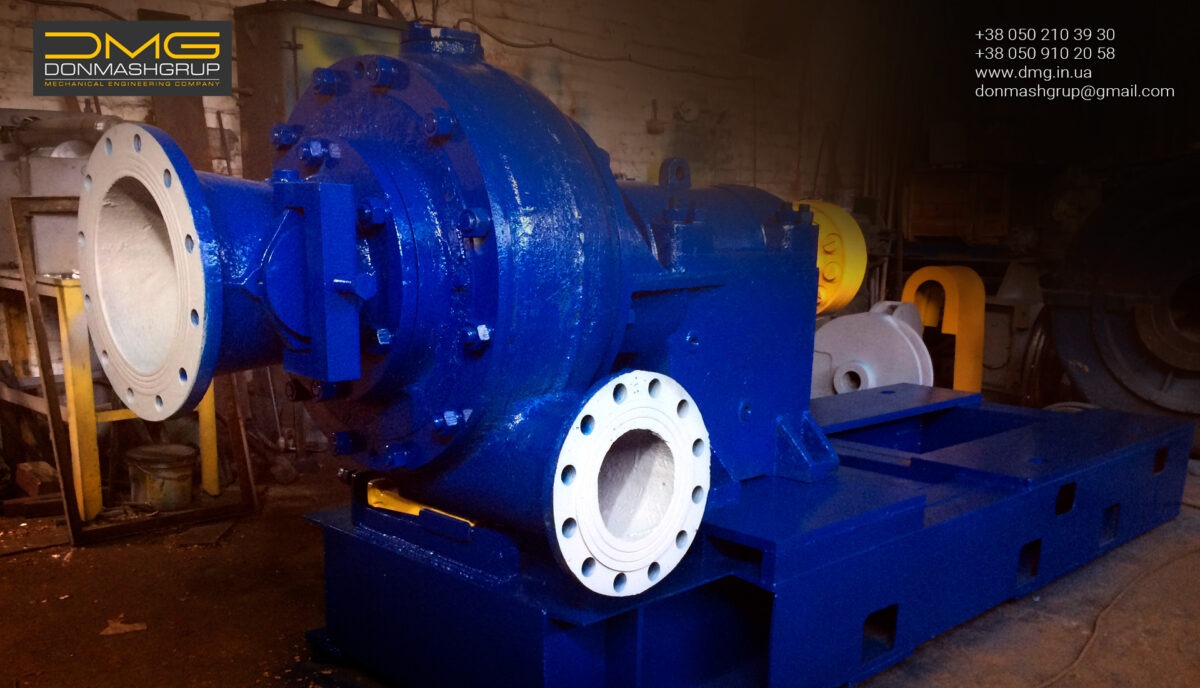

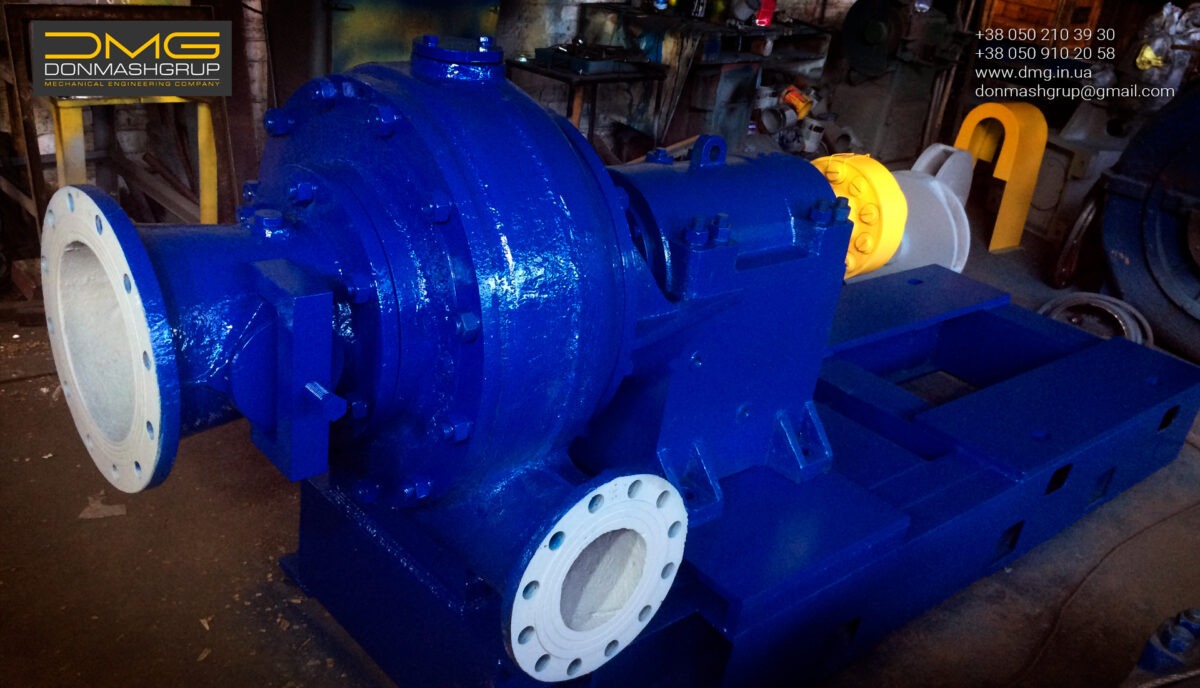

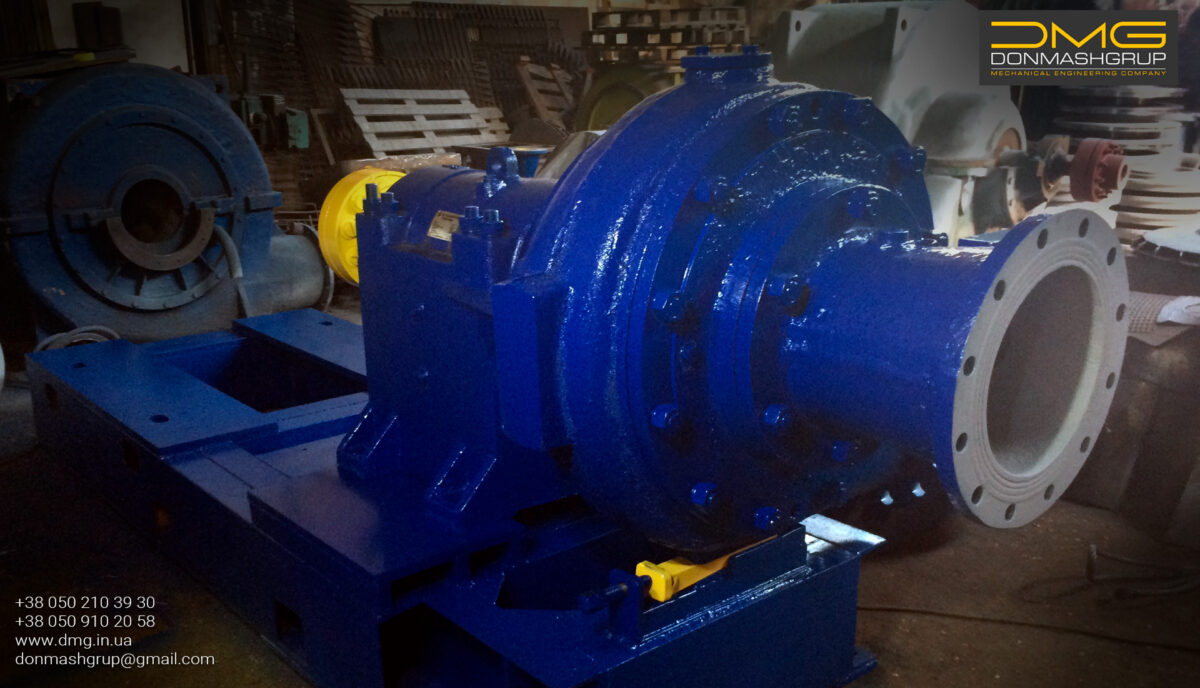

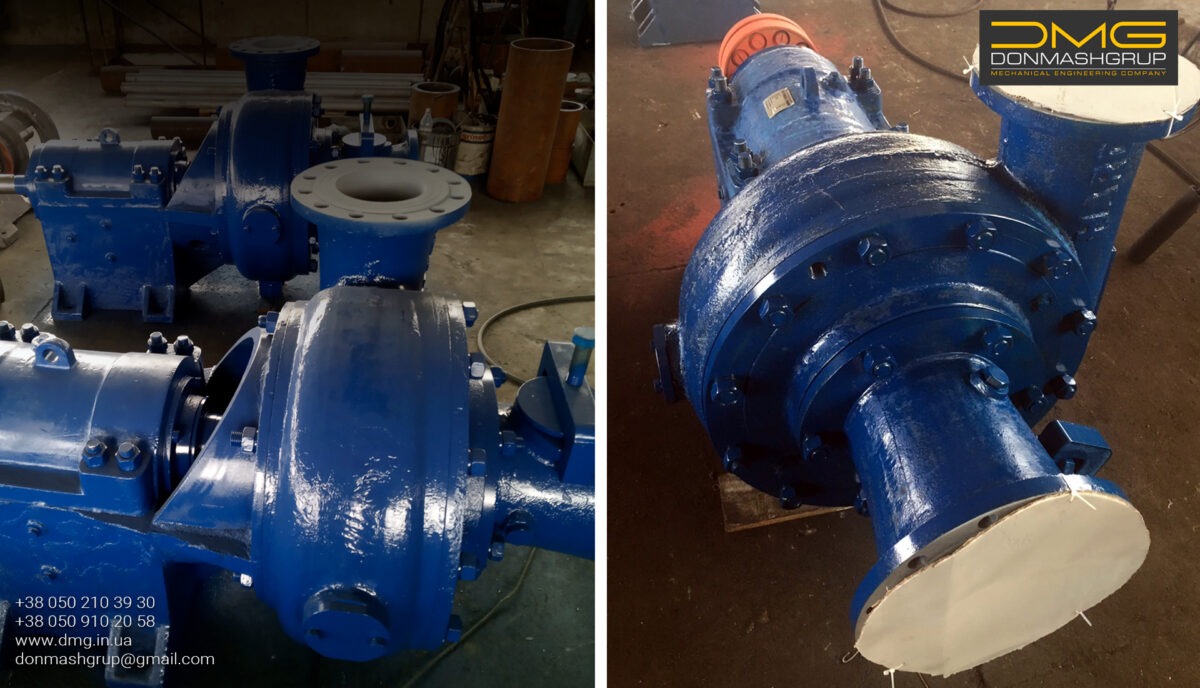

Фотография углесоса У900/90 (12У10) производства ДОНМАШГРУПП

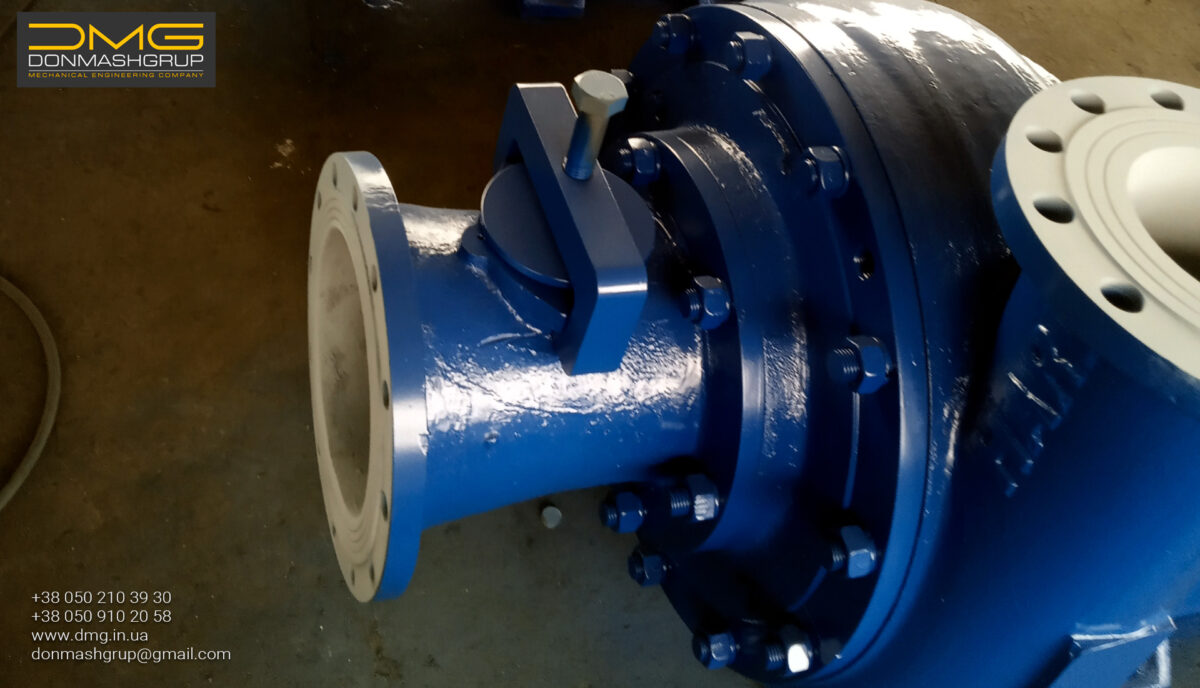

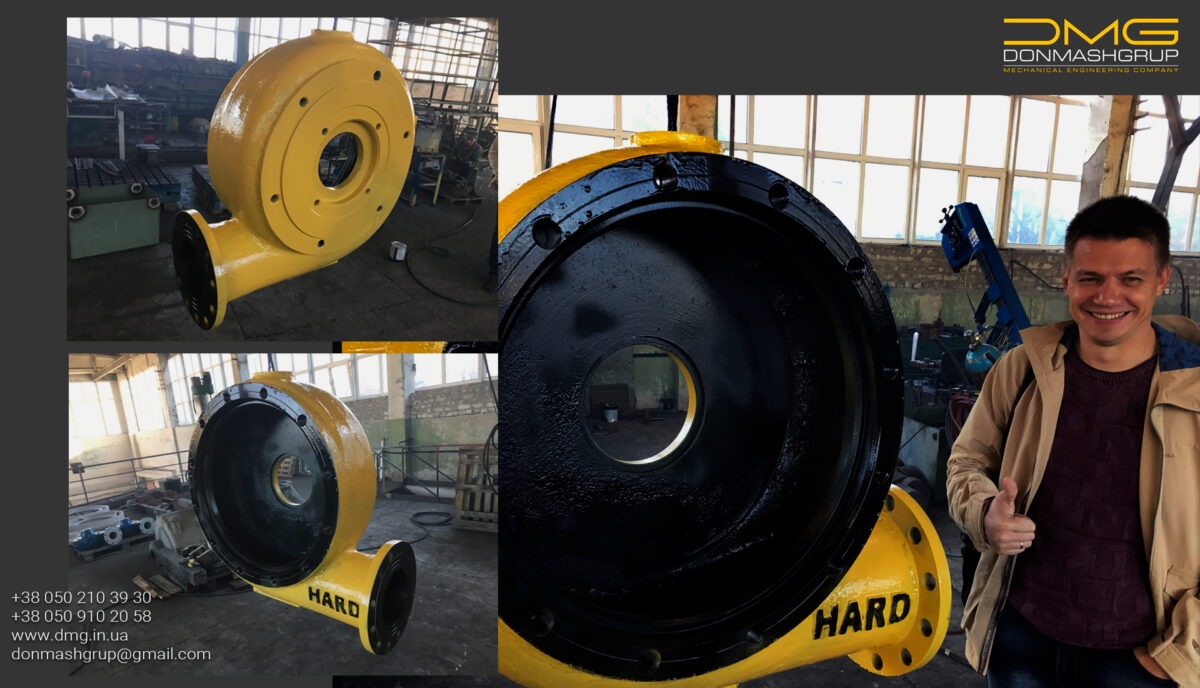

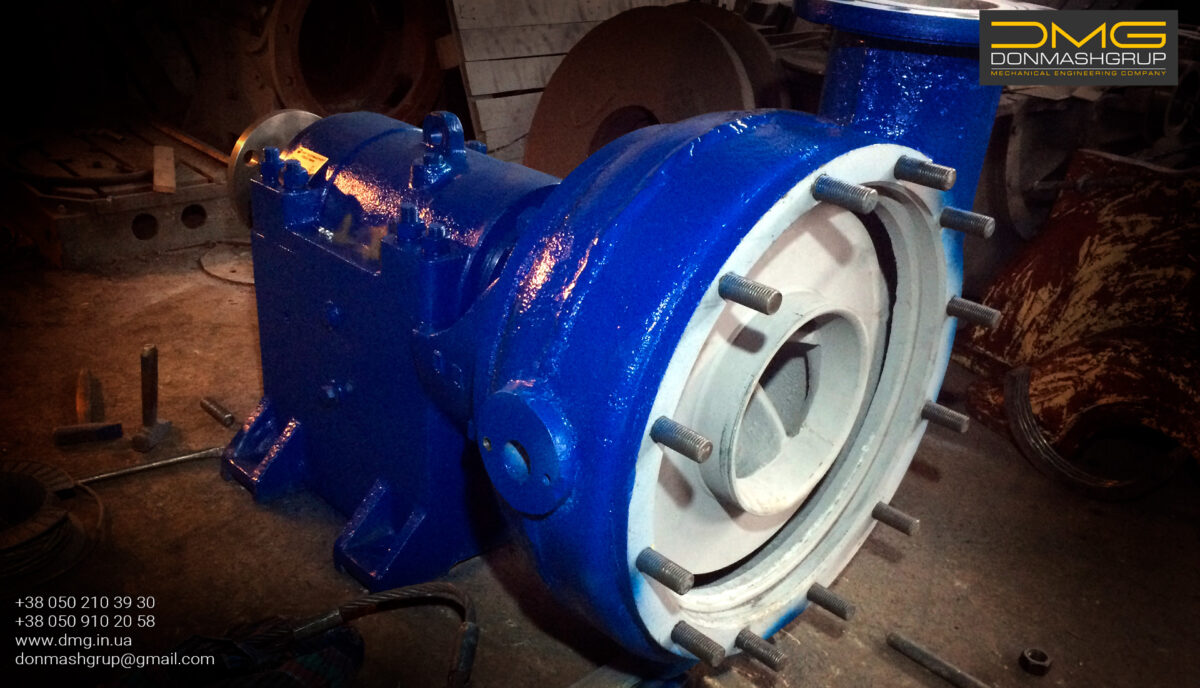

Фотография корпуса спирального углесоса У900/90 (12У10) производства ДОНМАШГРУПП

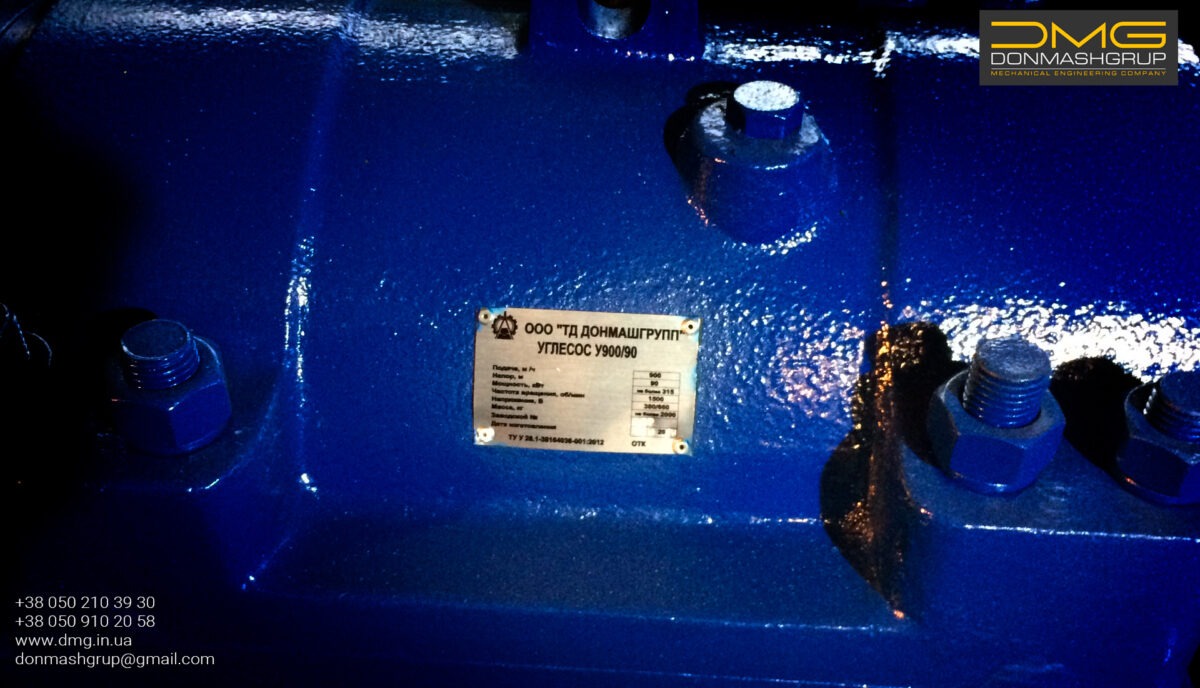

Фотография бирки углесоса У900/90 (12У10) производства ДОНМАШГРУП

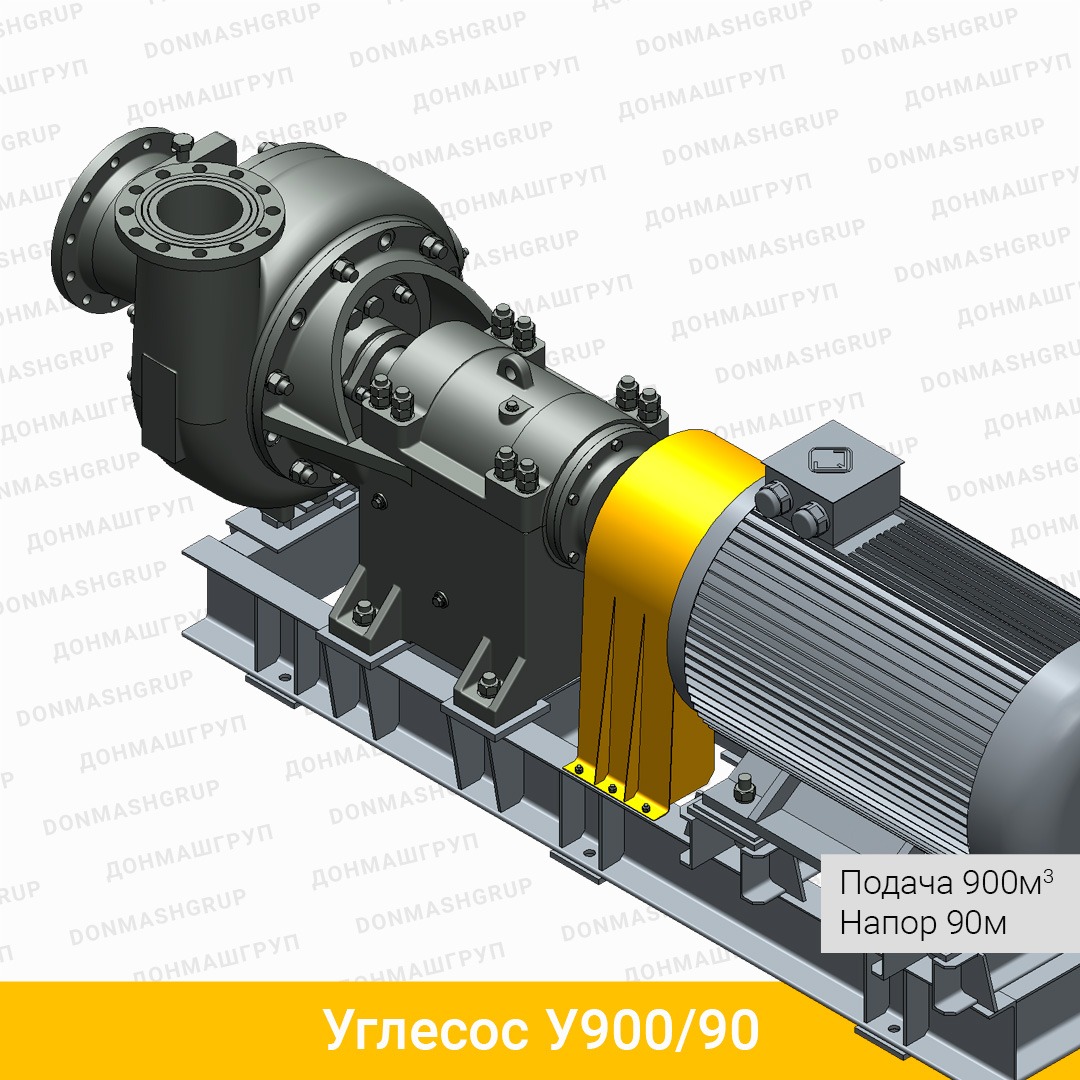

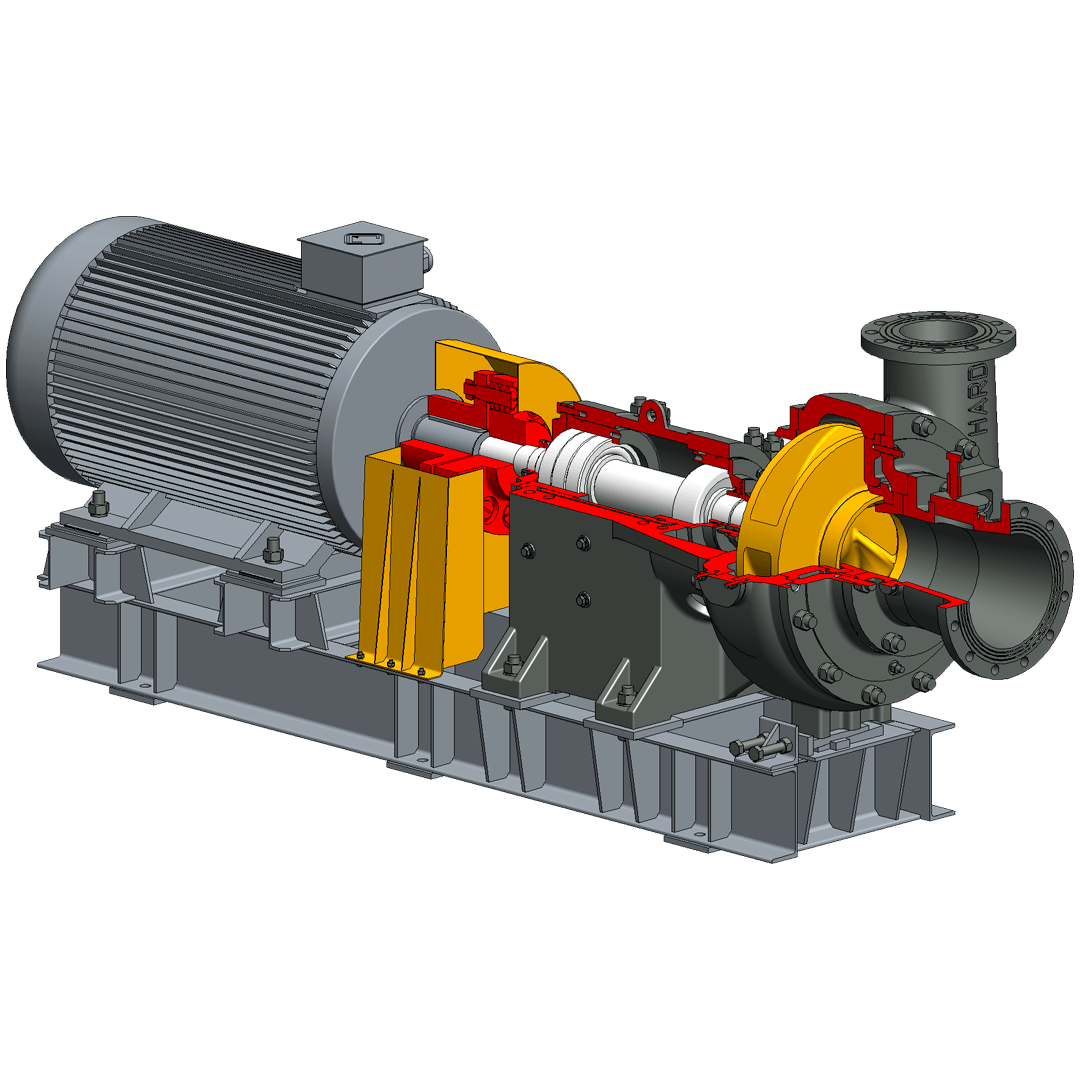

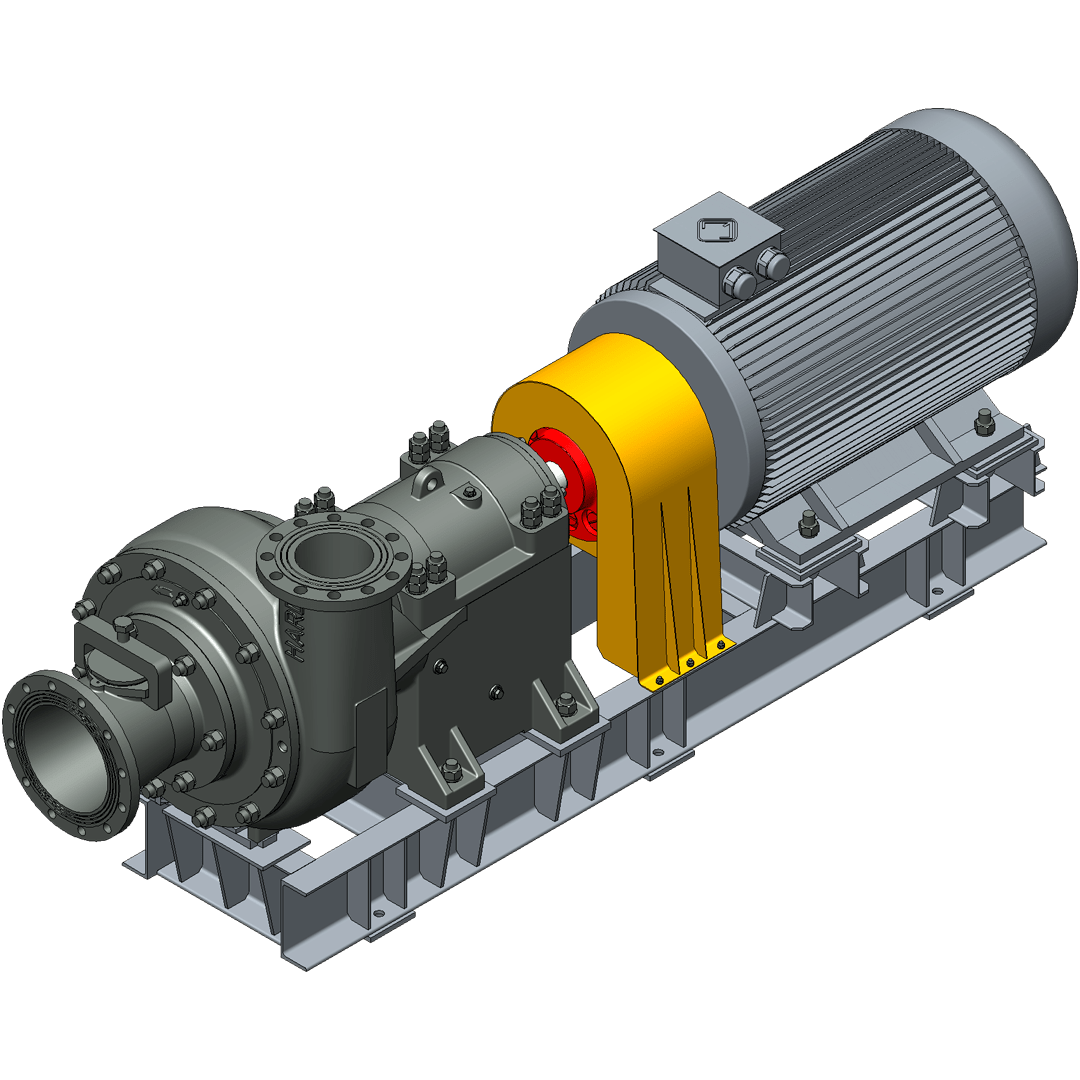

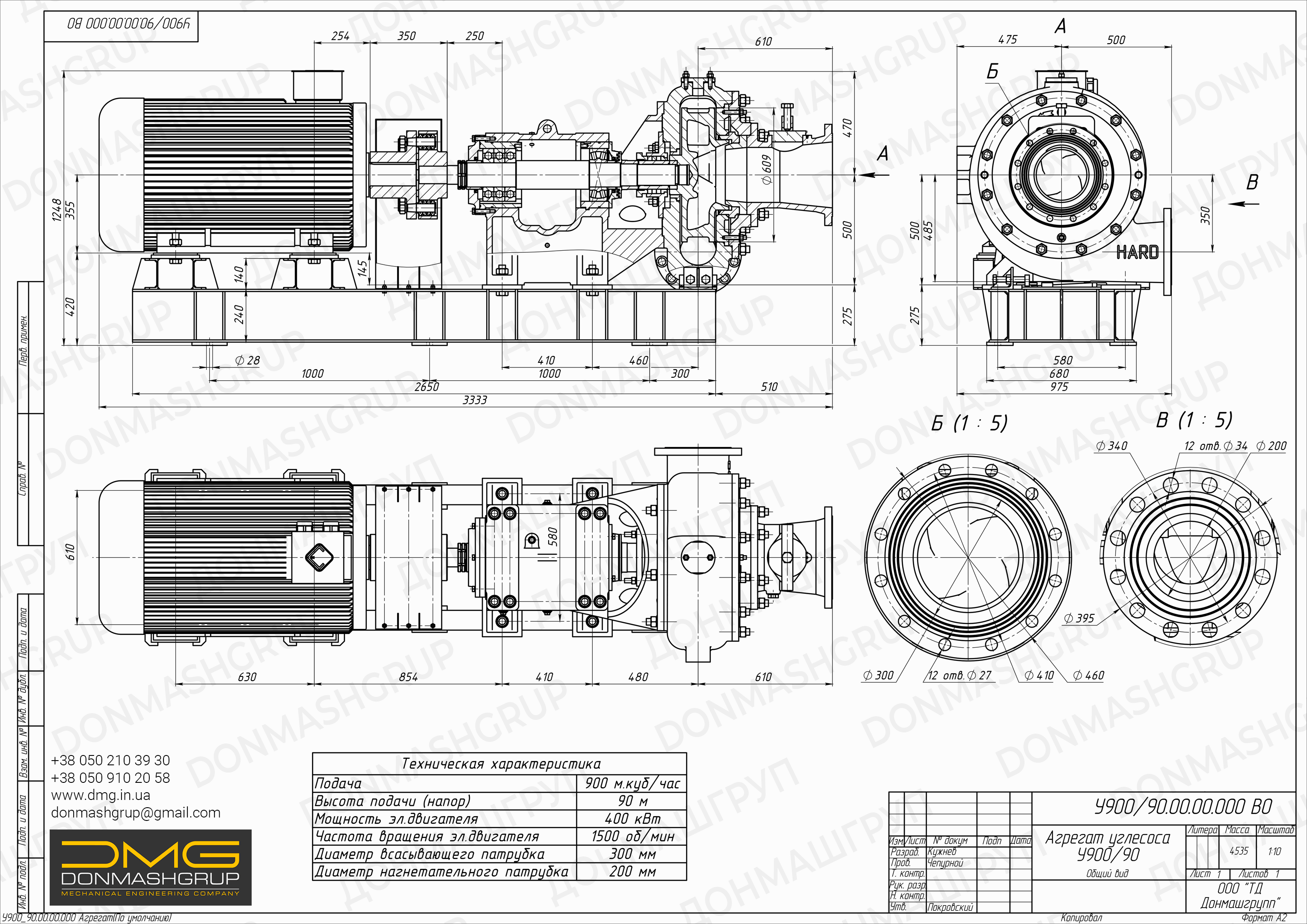

ЧЕРТЕЖ АГРЕГАТА
УГЛЕСОСА У900/90 С ЭЛЕКТРОДВИГАТЕЛЕМ 400кВт

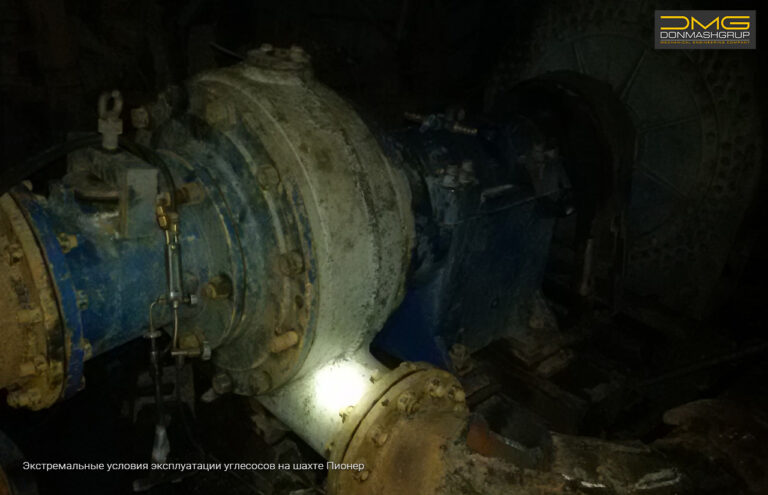

ГИДРОПОДЪЁМ УГЛЯ НА ШАХТЕ ПИОНЕР

с 2015 года все углесосы, поставляемые для гидроподъема шахты Пионер ДТЭК Добропольеуголь, производились компанией ДОНМАШГРУПП

Гидрошахта «Пионер» введена в эксплуатацию в 1961 году и до мая 1999 года была единственной шахтой в Украине с гидравлической добычей угля.
После перехода на традиционный способ добычи, выдача угля на-гора продолжала осуществляться с помощью уникальной технологии гидроподъёма, организованной с помощью последовательно соединенных нескольких пар углесосов У900/90 и 12У6.

С 2015 года изготовлением и поставкой всех углесосов и запасных частей для шахты Пионер осуществлялось машиностроительным предприятием ДОНМАШГРУПП.
