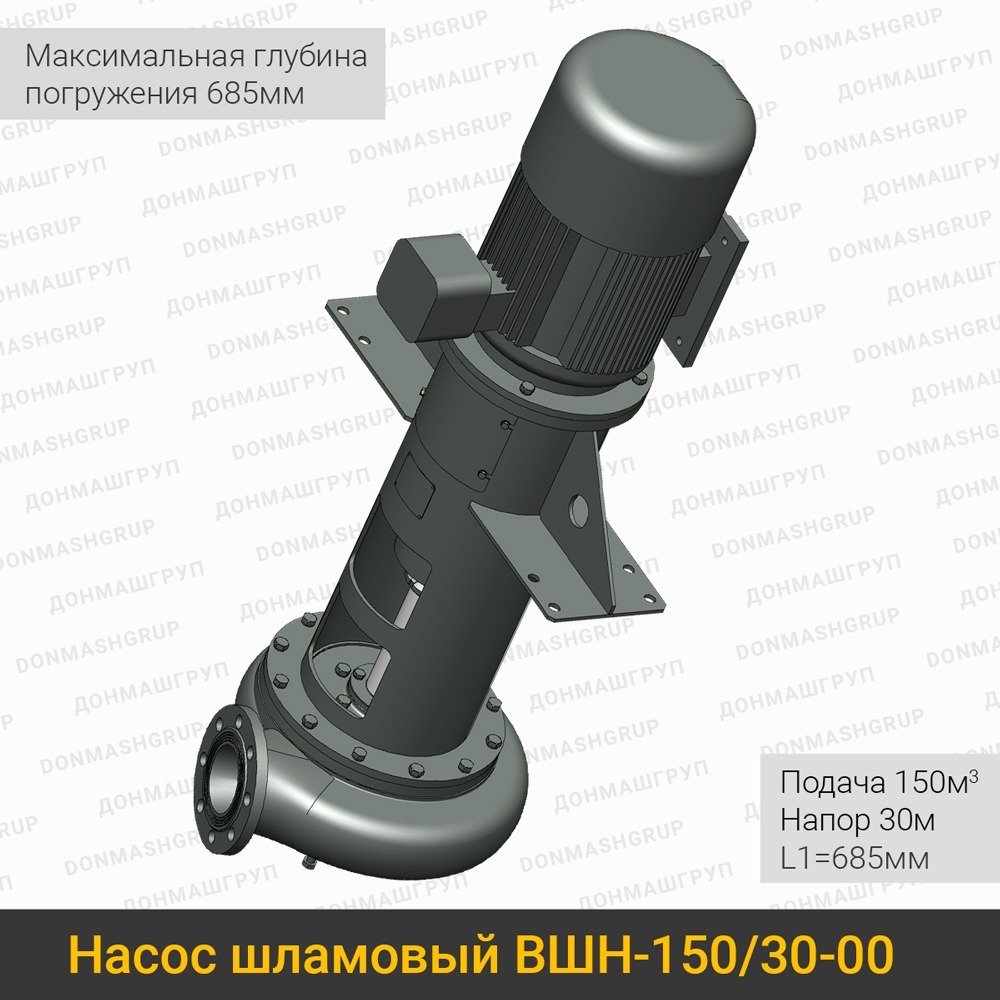

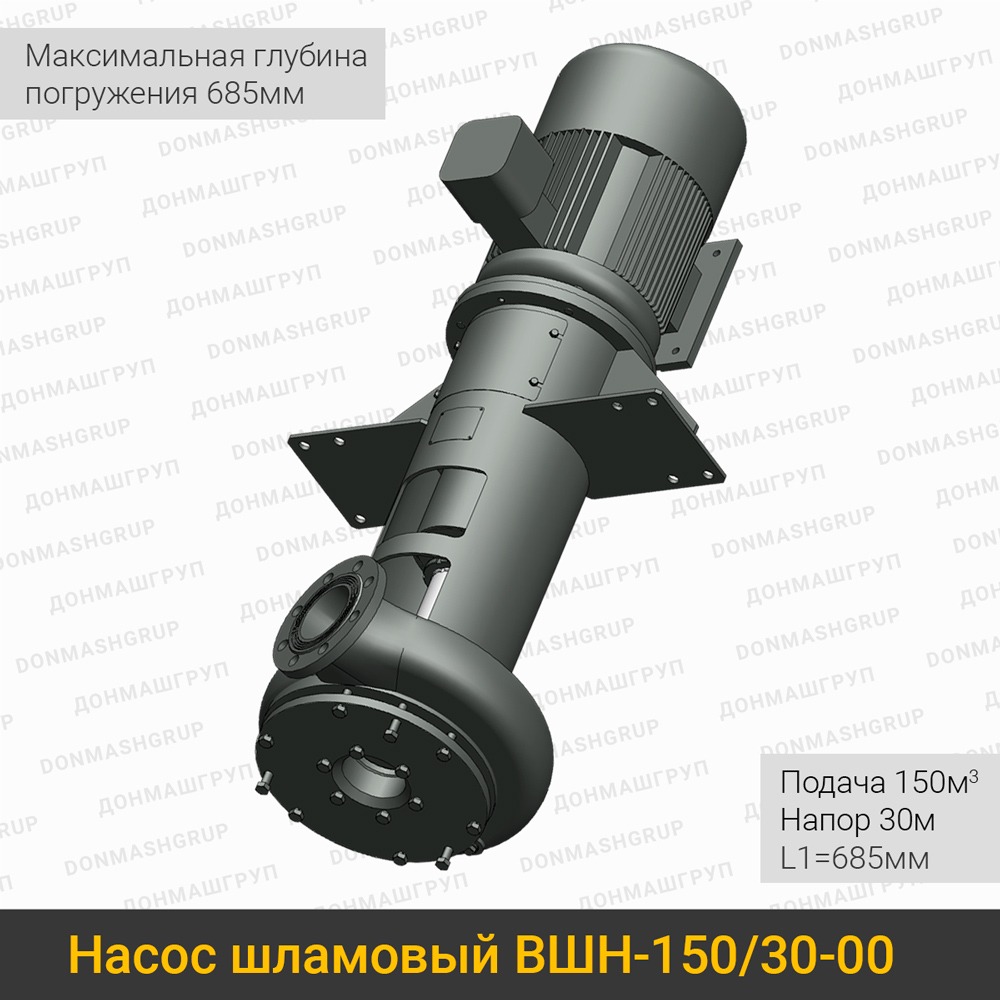

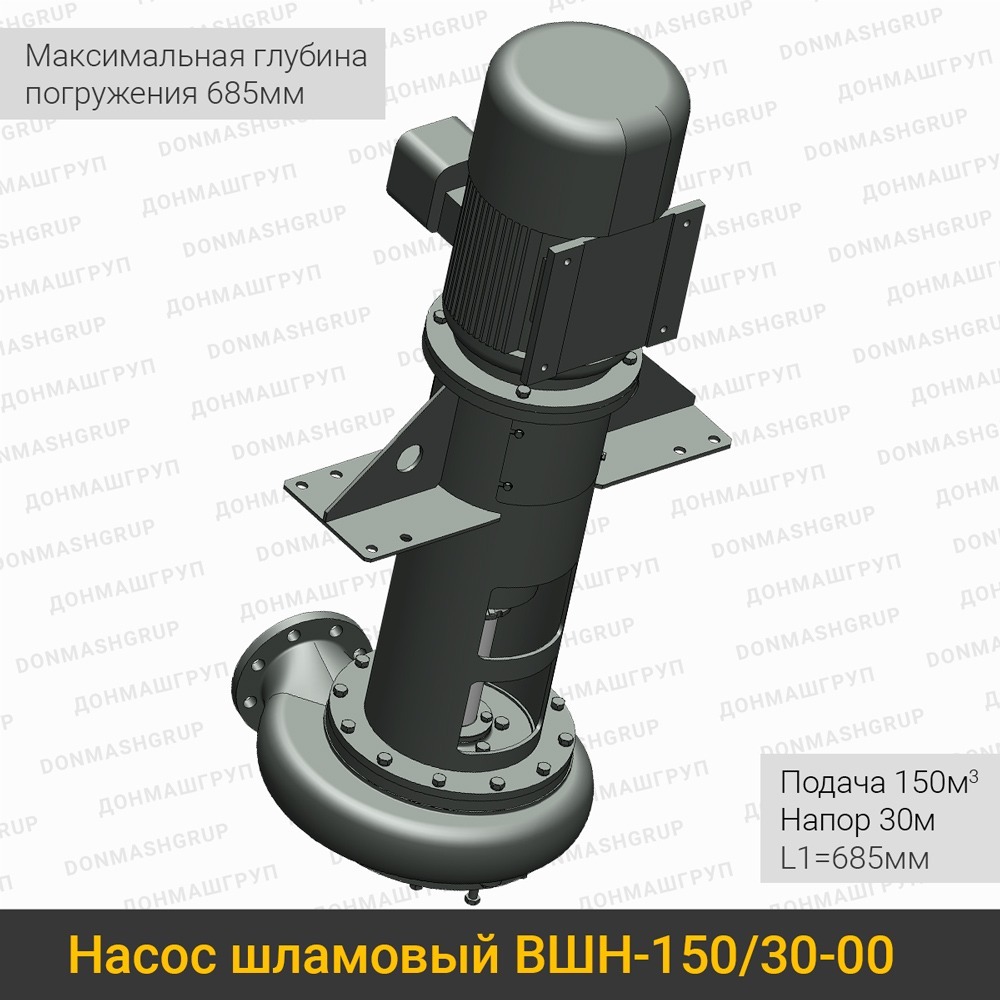

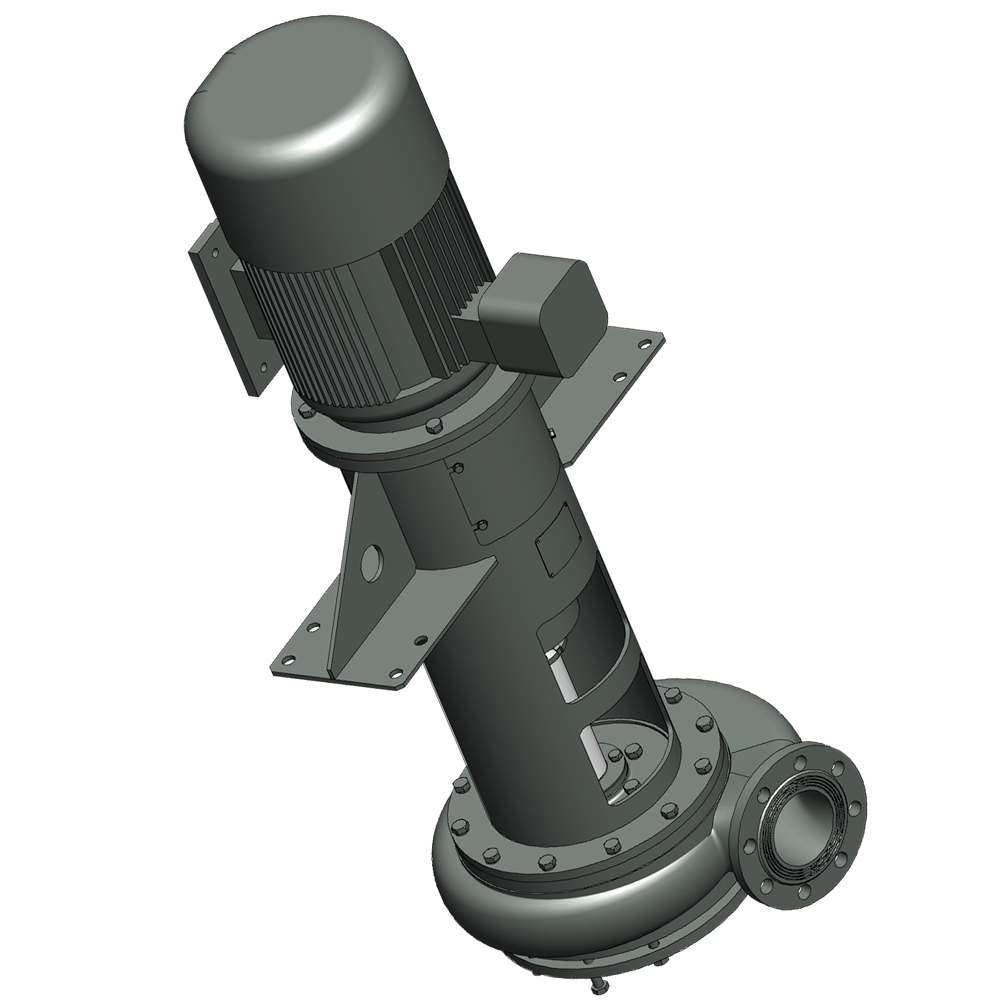

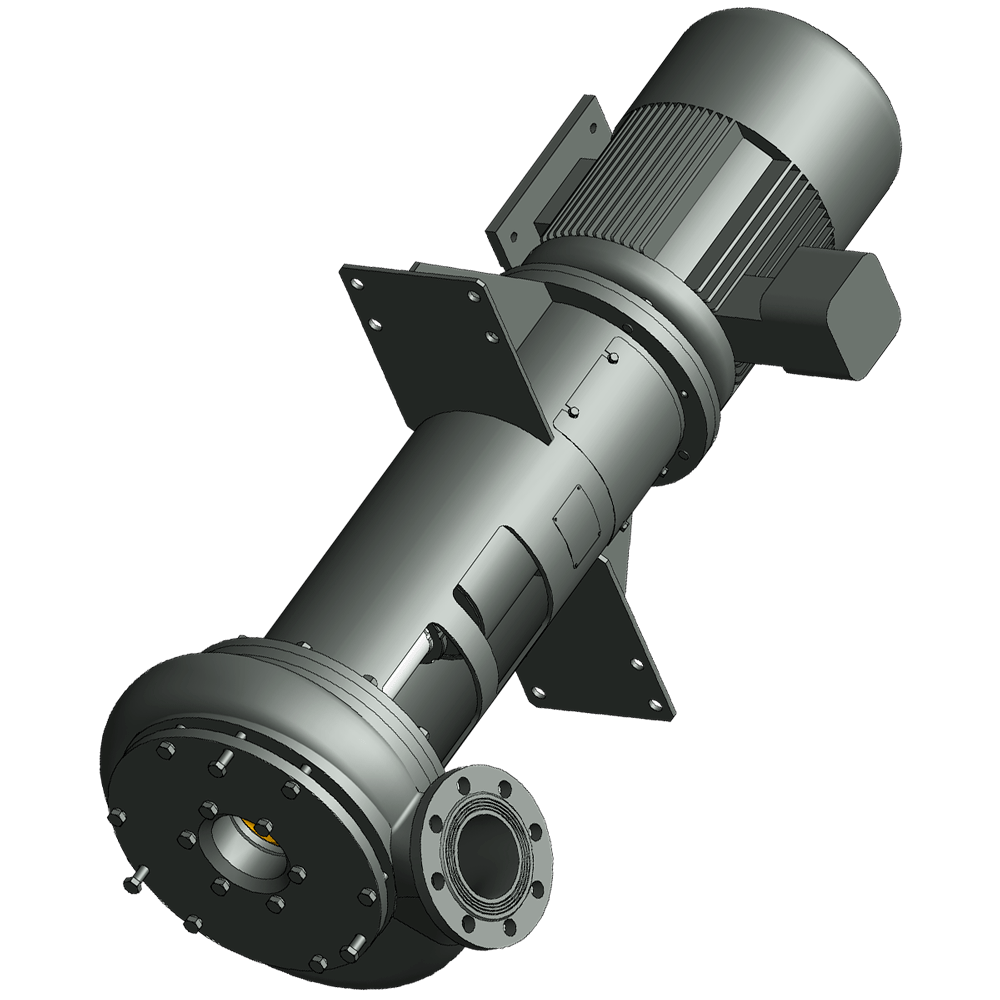

Шламовый насос ВШН-150/30-00 L1=685мм — полная модернизация
• производительность — 150м3/ч
• напор — 30м
• электродвигатель — 30кВт
Назначение и область применения шламового насоса ВШН-150/30
Вертикальный полупогружной шламовый насос ВШН-150/30 предназначен для перекачивания различных абразивных гидросмесей с включениями шлама, песка, руды, глины, угля, бурового раствора, плотностью пульпы до 1300 кг/м3, объёмной концентрацией твёрдых включений до 30% объема, крупностью до 20 мм, температурой от +4°С до +50°С,и водородным показателем рН 6-8.
Максимальная глубина погружения насоса ВШН-150/30-00 до 685мм.
Шламовый насос ВШН-150/30 применяется в горнодобывающей, горнообогатительной, металлургической, строительной, цементной и других отраслях промышленности.
Усиленный вал и мощный подшипниковый узел нового шламового насоса ВШН-150/30 спроектированы инженерами ДОНМАШГРУП специально для особо тяжелых условий эксплуатации и увеличения ресурса работы ротора более чем в 2 раза
Такой результат удалось достигнуть за счет, увеличенной площади сечения и жесткости вала, а также внедрения схемы установки и типа подшипников, которые применяются в вертикальных насосах WARMAN
Проточная часть и особенности конструкции шламового насоса ВШН-150/30-00 L1=685
Проточная часть (рабочее колесо, спиральный корпус, патрубок всаса, верхний и нижний бронедиски) шламового насоса ВШН-150/30 изготовлена из легированной стали 40х. При этом бронедиски и рабочее колесо насоса ВШН-150/30 подвергаются закалке и имею твердость 40…45 HRC.
В отличие от других производителей, вертикальный шламовый насос ВШН-150/30 производства ДОНМАШГРУПП, оснащен усиленным подшипниковым узлом, с применением конического двухрядного роликового подшипника 97516, и валом толщиной 90мм, что позволило увеличить жёсткость ротора насоса и его динамическую грузоподъёмность более чем в два раза. Аналогичная схема установки и тип подшипников применяются в шламовых насосах WARMAN.
Кроме насоса ВШН-150/30 в сборе или комплектующих проточной части, у нас вы можете купить любые запасные части для насосов ВШН-150/30 и ВШН-250/30 по цене завода изготовителя

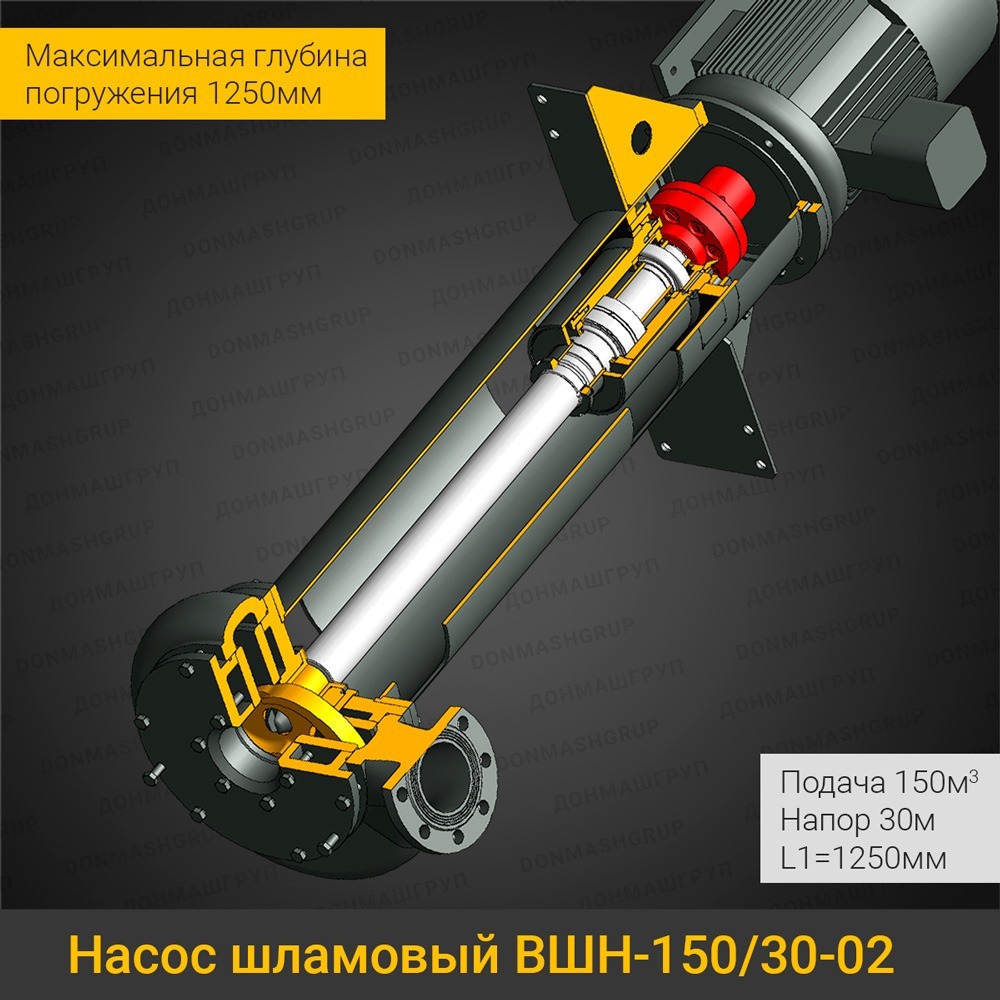

Серийно заводом ДОНМАШГРУПП изготавливаются три модификации насоса ВШН-150/30, с глубиной погружения от 685мм до 1250мм (ссылка справа)
По индивидуальному заказу наши конструкторы могут спроектировать и и мы изготовим для вас насос ВШН-150/30 с большей глубиной погружения
Технические характеристики
шламового насоса ВШН-150/30-00 L1=685
| Подача, м3/ч | 150 |
| Напор, м | 30 |
| Максимальная глубина погружения, мм | 685 |
| КПД, не менее, % | 57 |
| Рекомендуемая мощность электродвигателя, кВт | 30 |
| Номинальная частота вращения электродвигателя, об/мин | 1500 |
| Диаметр всасывающего патрубка, мм | 125 |
| Диаметр нагнетающего патрубка, мм | 125 |
| Габаритные размеры насоса без электродвигателя, мм (д-в-ш) | 674-1105-860 |
| Габаритные размеры агрегата насоса в сборе с электродвигателем , мм (д-в-ш) | 674-1730-860 |
| Масса насоса без электродвигателя, кг | 403 |
| Масса агрегата насоса в сборе с электродвигателем, кг | 652 |

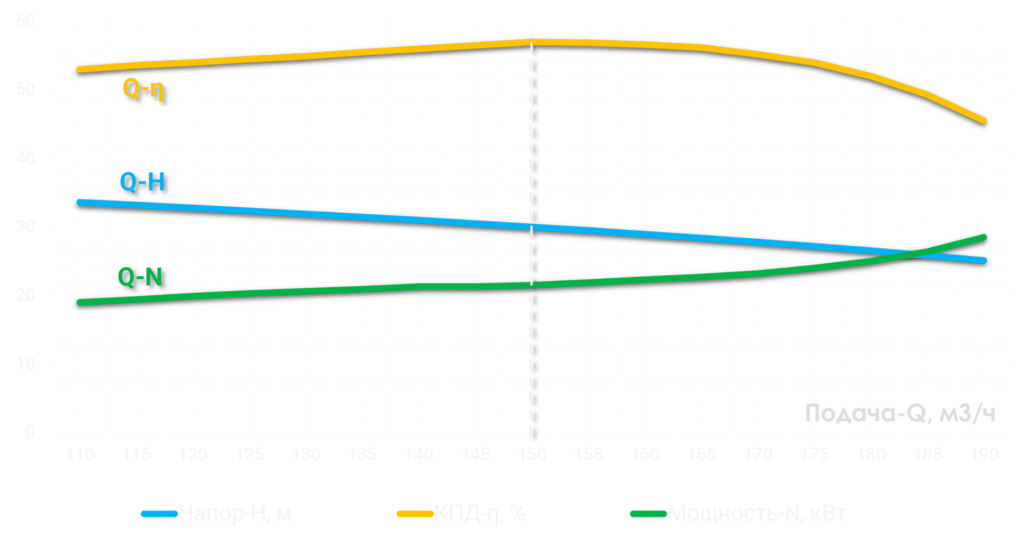

Графические характеристики
шламового насоса ВШН-150/30
На чистой воде, при температуре 20°C и частоте вращения электродвигателя 1450об/мин
ПОЛУПОГРУЖНЫЕ ШЛАМОВЫЕ НАСОСЫ ВШН-150/30
производства донмашгрупп

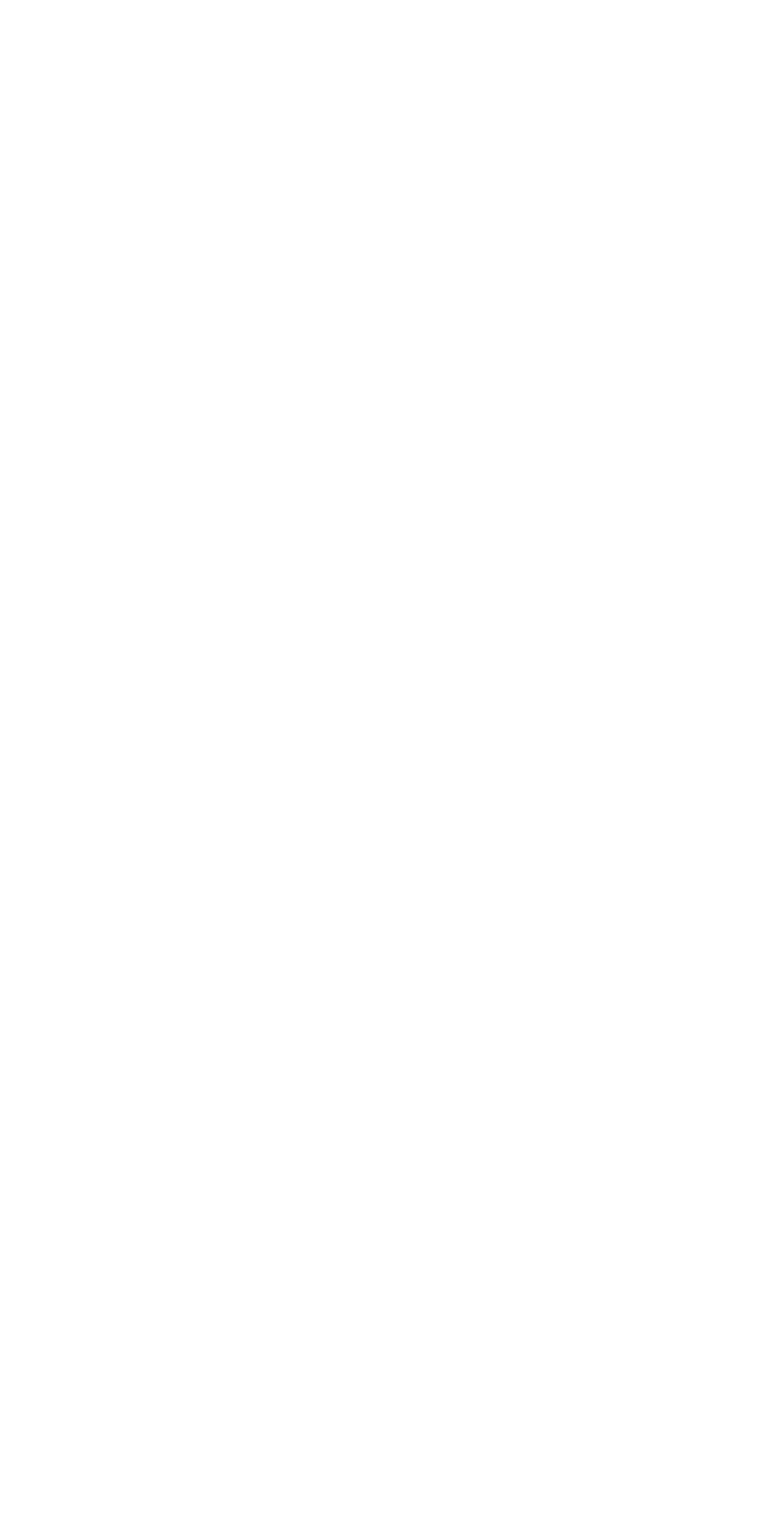

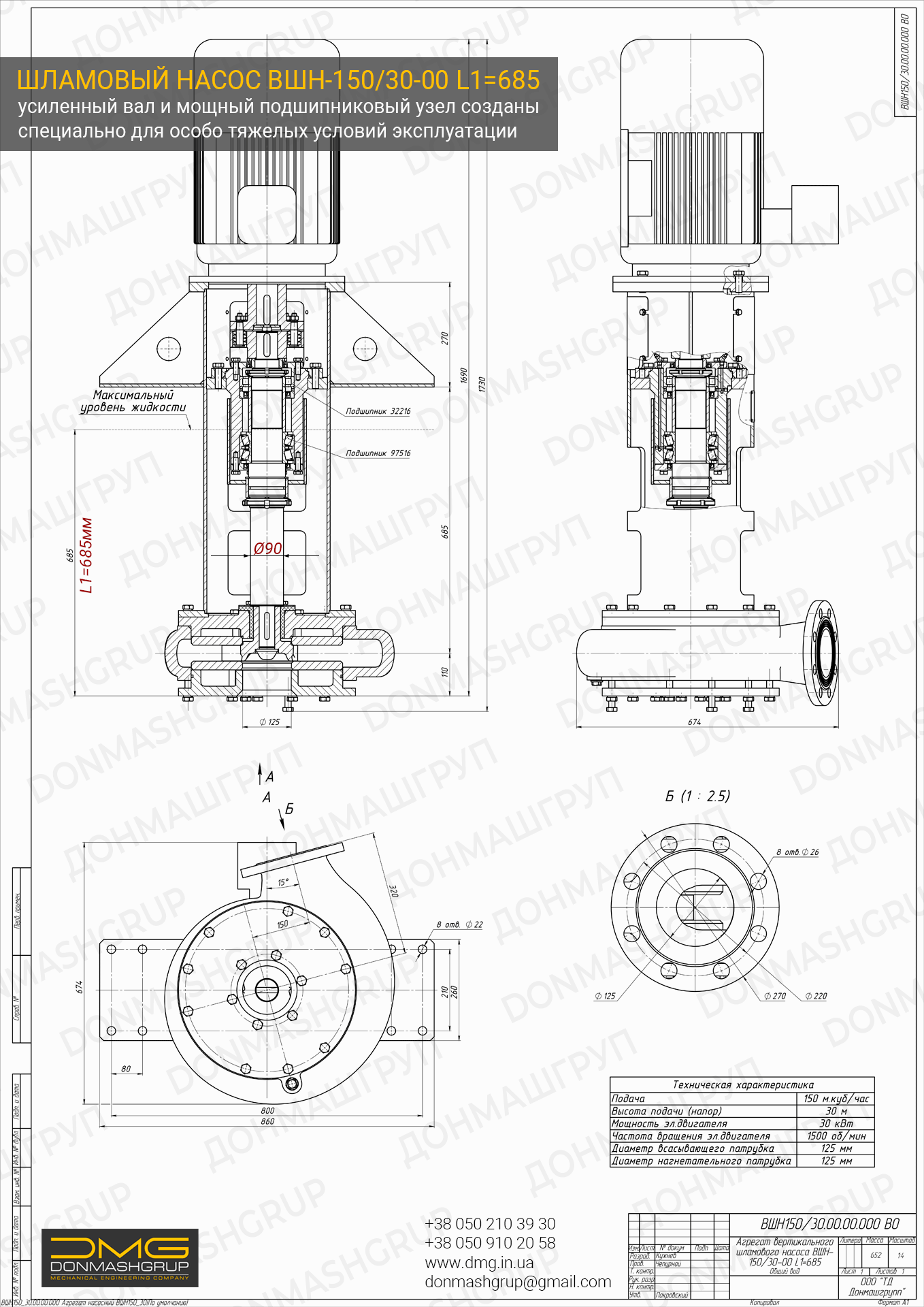

Чертеж общего вида центробежного полупогружного
вертикального шламового насоса ВШН-150/30-00 L1=685

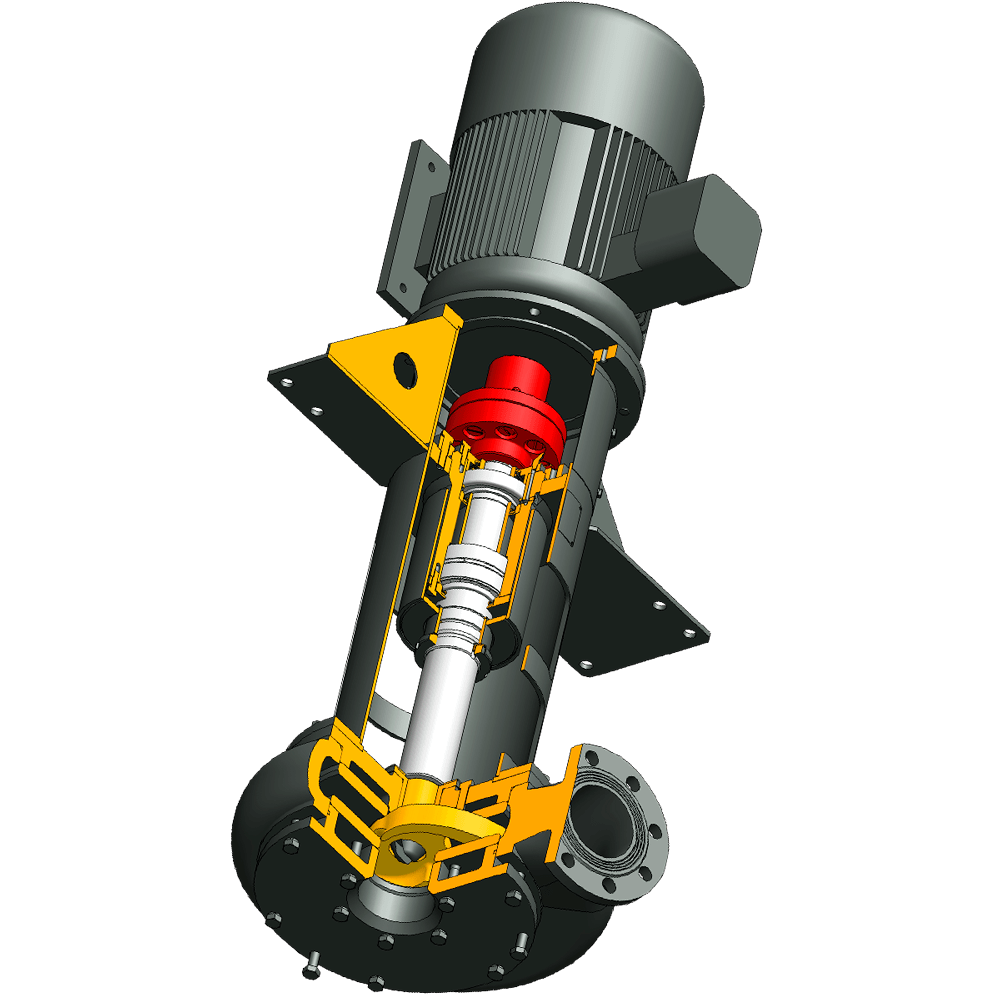

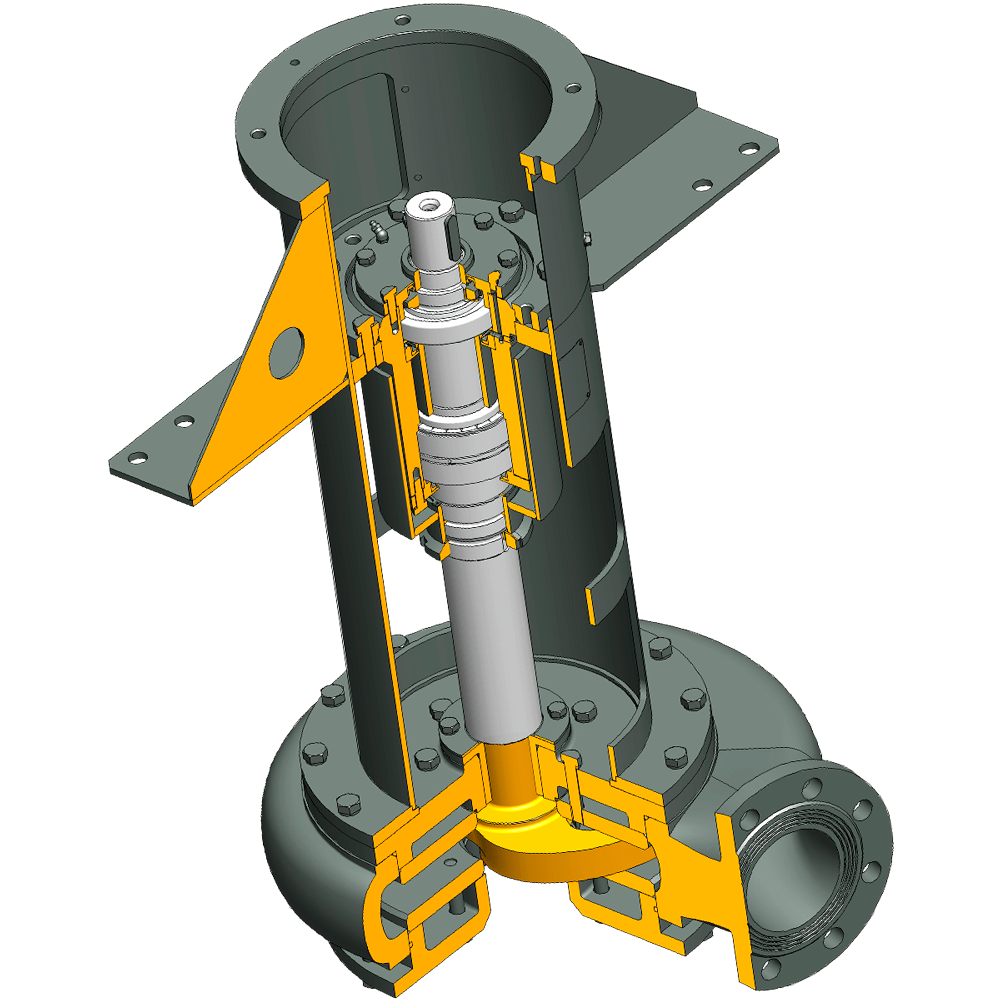

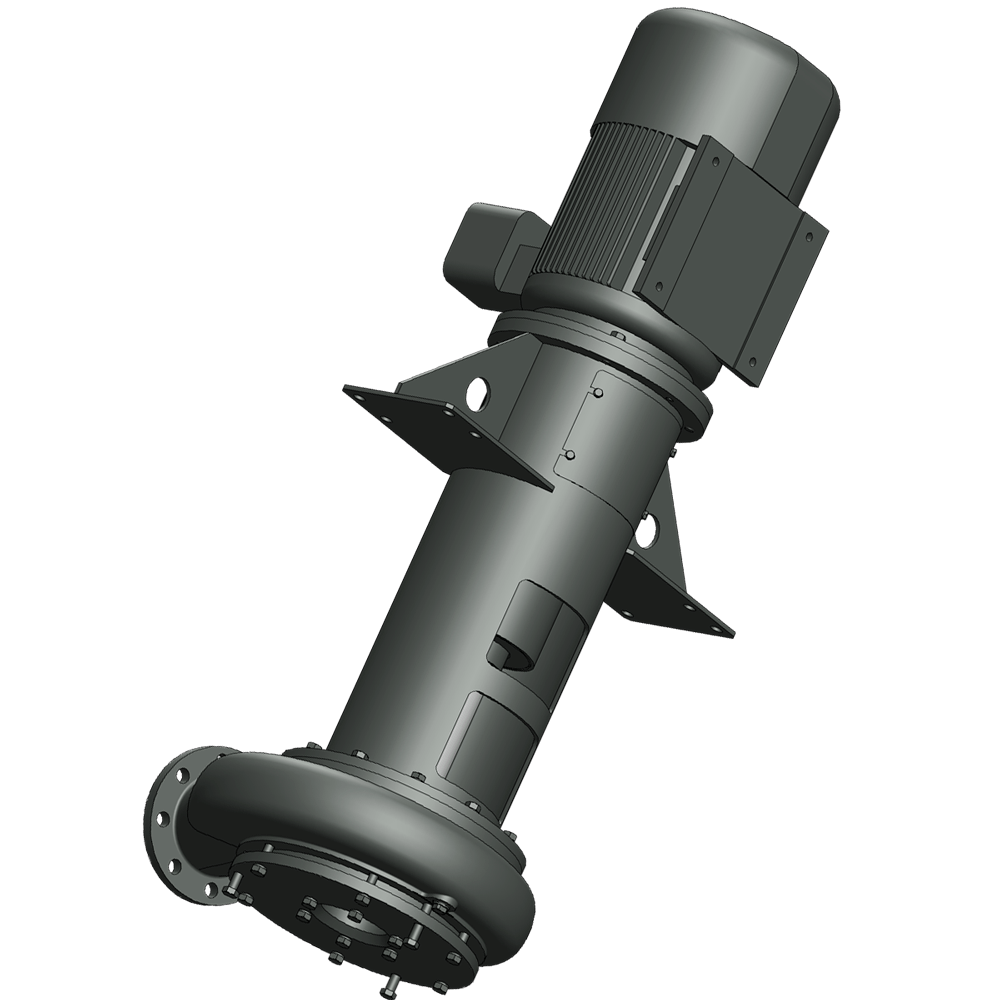

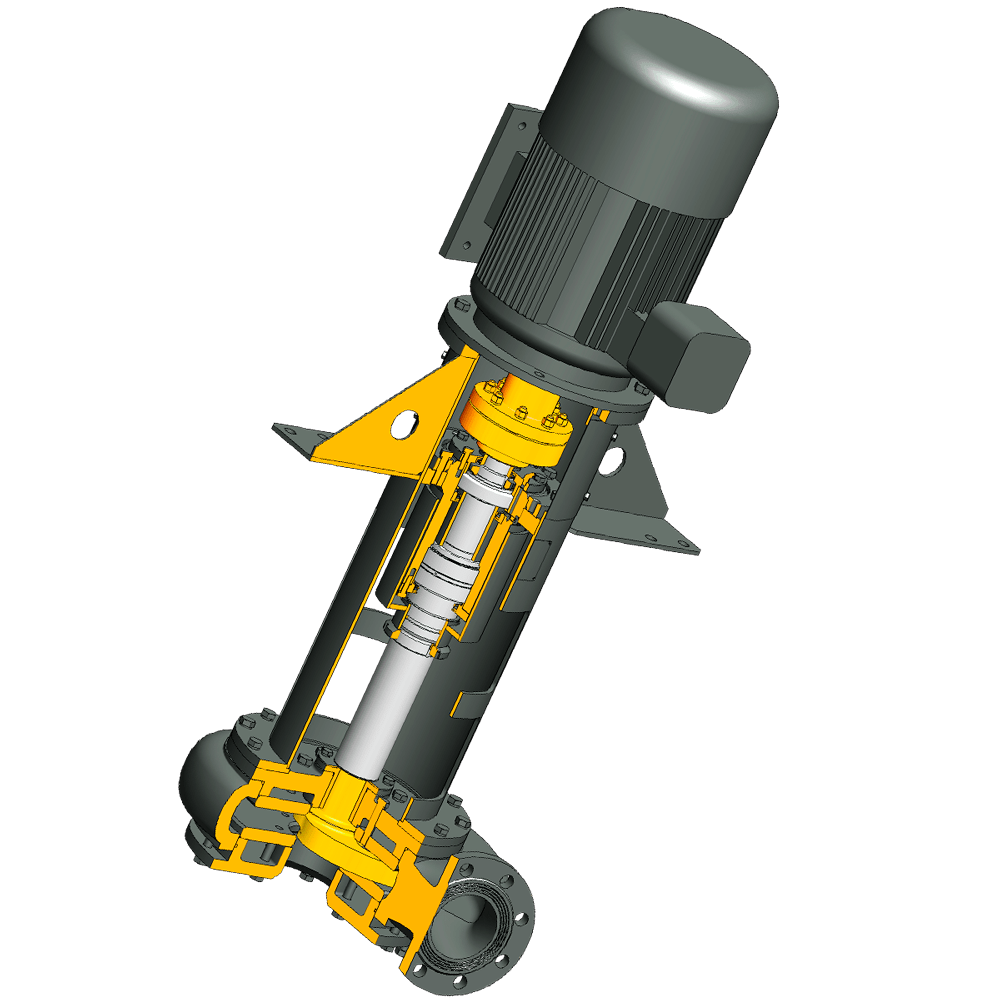

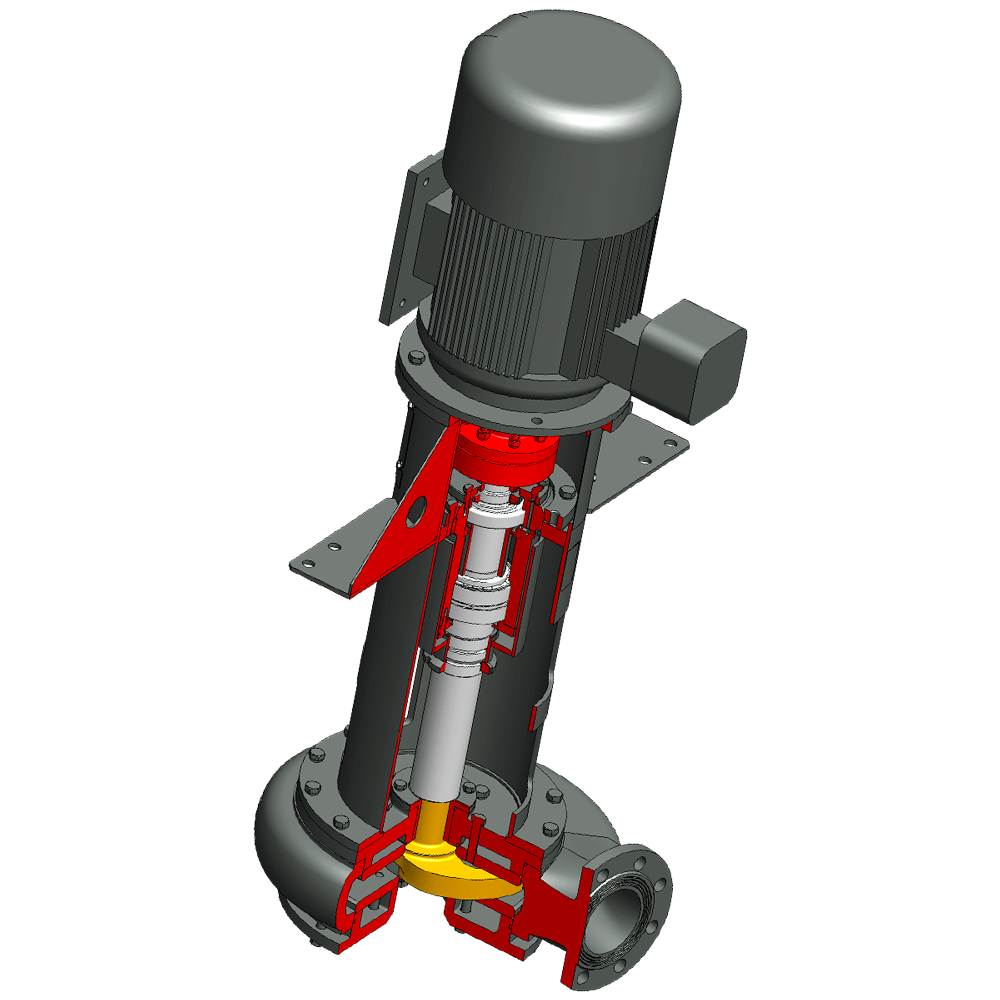

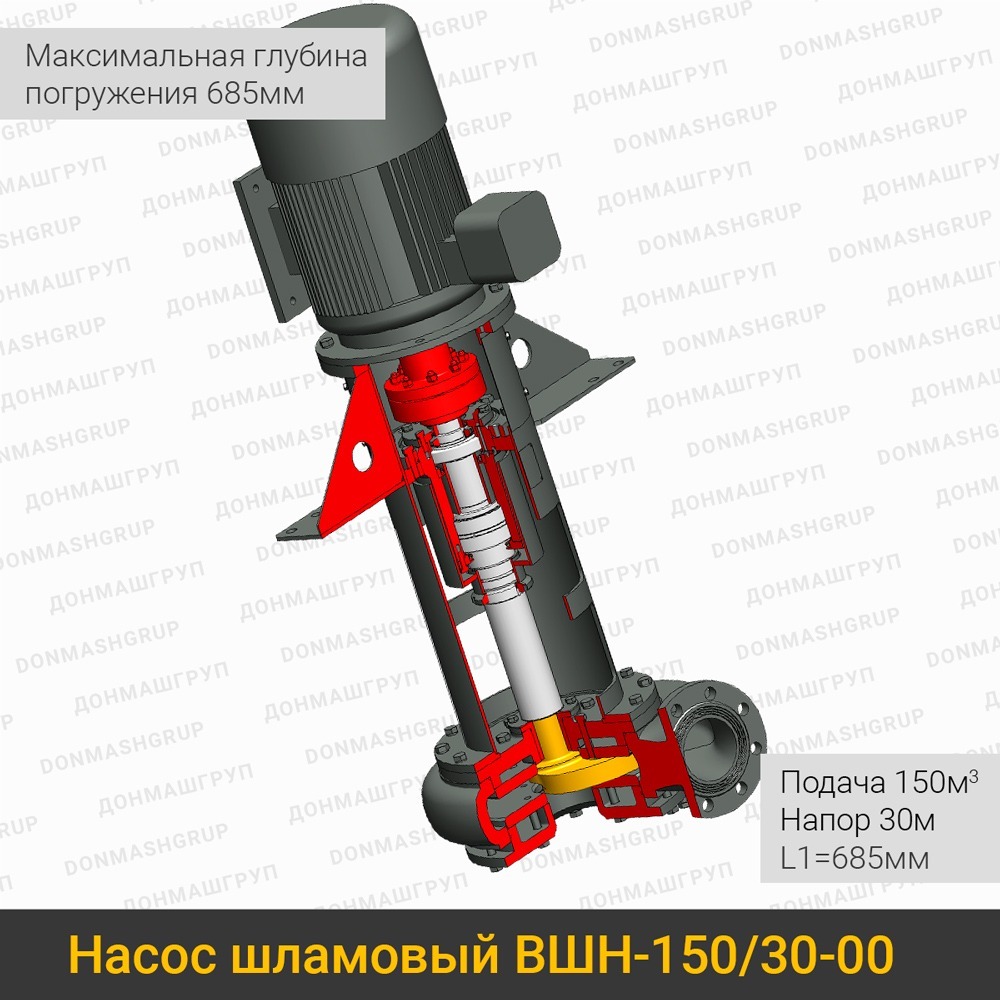

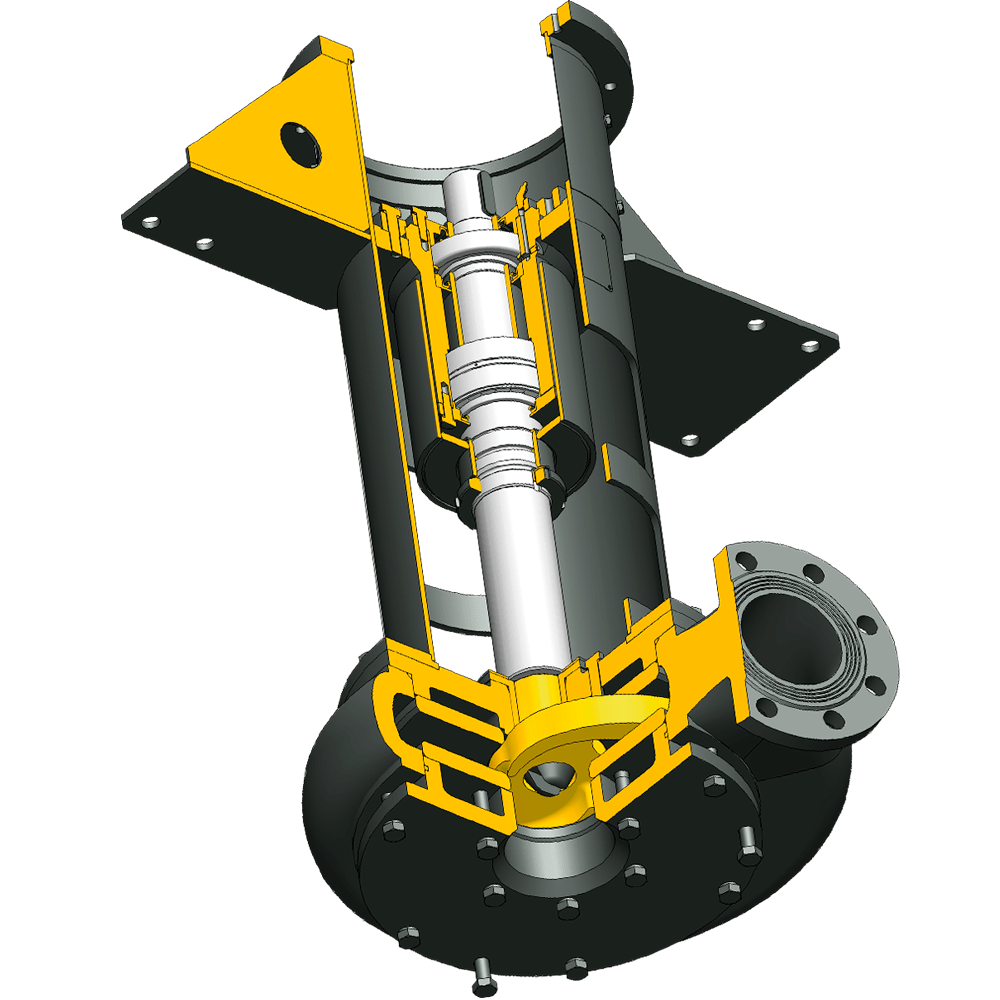

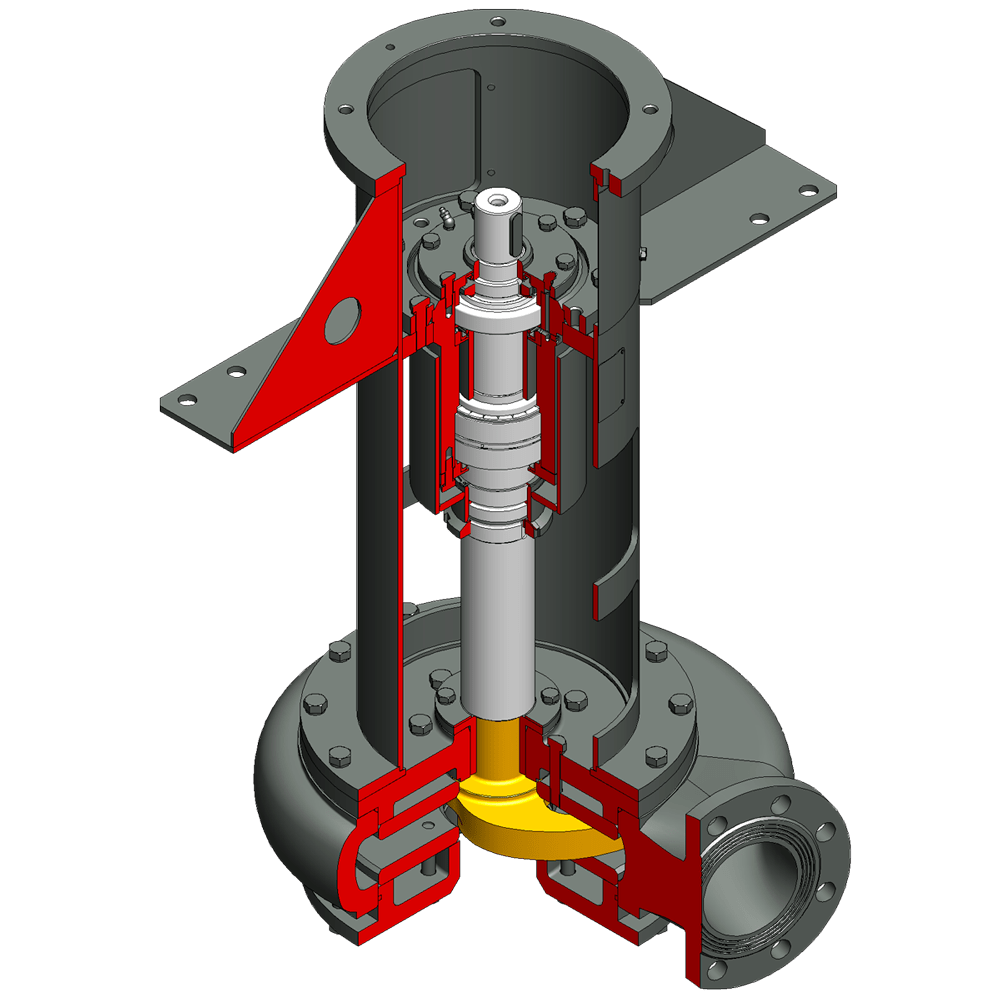

3D-модели вертикального шламового насоса ВШН-150/30-00 L1=685
Запасные части
шламового насоса ВШН-150/30-00 L1=685
| Наименование запасной части | Номер чертежа |
|---|---|
| Патрубок всаса ВШН 150/30 | ч.НВ150/30.10.00.003 |
| Корпус спиральный ВШН 150/30 | ч.НВ150/30.10.00.001 |
| Бронедиск ВШН 150/30 | ч.НВ150/30.10.00.004 |
| Колесо рабочее ВШН 150/30 | ч.НВ150/30.10.00.002 |
| Винт колеса рабочего ВШН 150/30 | ч.НВ150/30.10.00.005 |
| Крышка корпуса спирального верхняя ВШН 150/30 | ч.НВ150/30.10.00.013 |
| Втулка уплотнительная ВШН 150/30 | ч.НВ150/30.10.00.006 |
| Крышка втулки уплотнительной ВШН 150/30 | ч.НВ150/30.10.00.007 |
| Корпус насоса ВШН 150/30 | ч.НВ150/30.10.10.000 СБ |
| Вал ВШН 150/30 | ч.НВ150/30.10.20.002 |
| Гайка стакана защитного M90x2 ВШН 150/30 | ГОСТ 11871-88 |
| Кольцо 085-095-58 уплотнительное стакана защитного ВШН 150/30 | ГОСТ 9833-73 |
| Стакан защитный ВШН 150/30 | ч.НВ150/30.10.20.100 СБ |
| Крышка корпуса подшипника нижняя ВШН 150/30 | ч.НВ150/30.10.20.004 |
| Манжета 1.1-95х120-1 ВШН 150/30 | ГОСТ 8752-79 |
| Корпус подшипника ВШН 150/30 | ч.НВ150/30.10.20.200 СБ |
| Подшипник 97516 ВШН 150/30 | ГОСТ 6364-78 |
| Втулка вала дистанционная L= 117 ВШН 150/30 | ч.НВ150/30.10.20.005 |
| Фонарь разделительный корпуса пошипника ВШН 150/30 | ч.НВ150/30.10.20.007 |
| Подшипник 32216 ВШН 150/30 | ГОСТ 8328-75 |
| Гайка вала верхняя M76x2 ВШН 150/30 | ГОСТ 11871-88 |
| Манжета 1.1-80х105-1 ВШН 150/30 | ГОСТ 8752-79 |
| Крышка корпуса подшипника верхняя ВШН 150/30 | ч.НВ150/30.10.20.003 |
| Втулка вала дистанционная L= 25 ВШН 150/30 | ч.НВ150/30.10.20.006 |
| Муфта МУВП-6 ВШН 150/30 | ч.НВ150/30.20.00.000 СБ |
| Шпиндель в сборе ВШН 150/30 | ч.НВ150/30.10.20.000 СБ |
