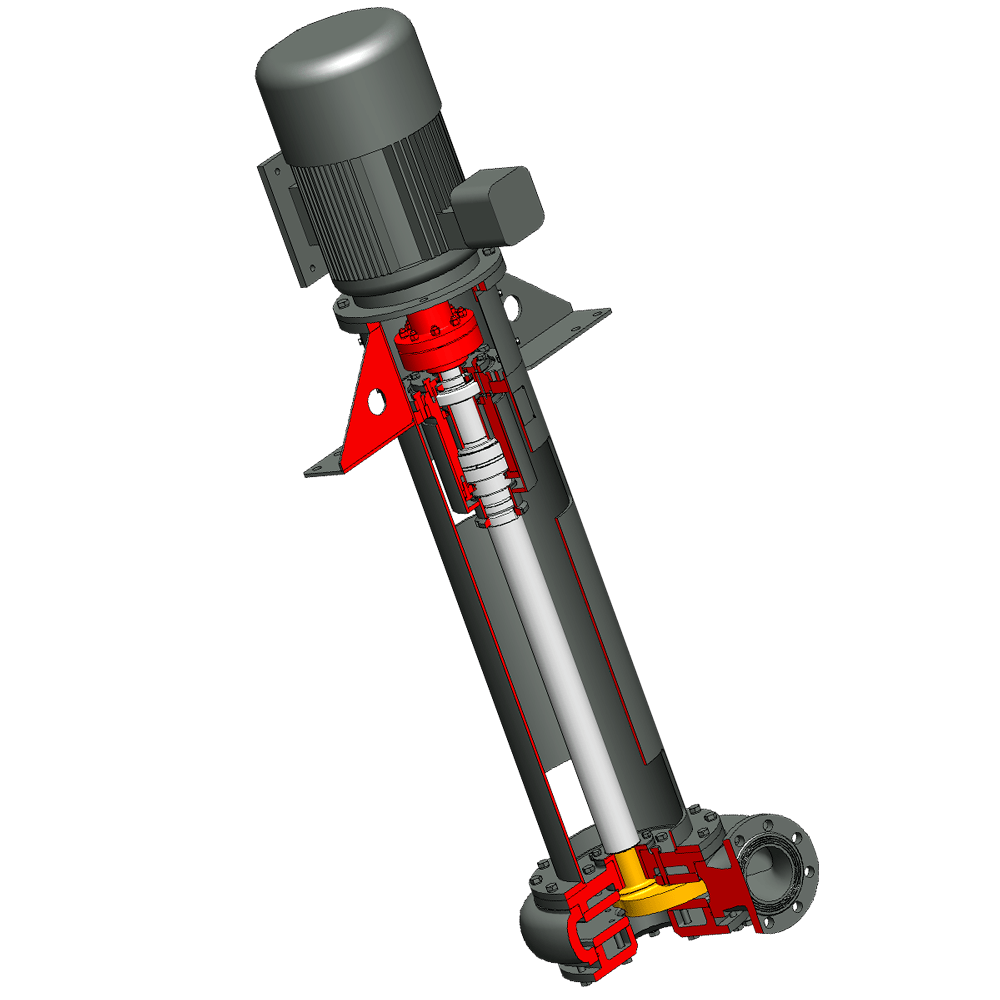

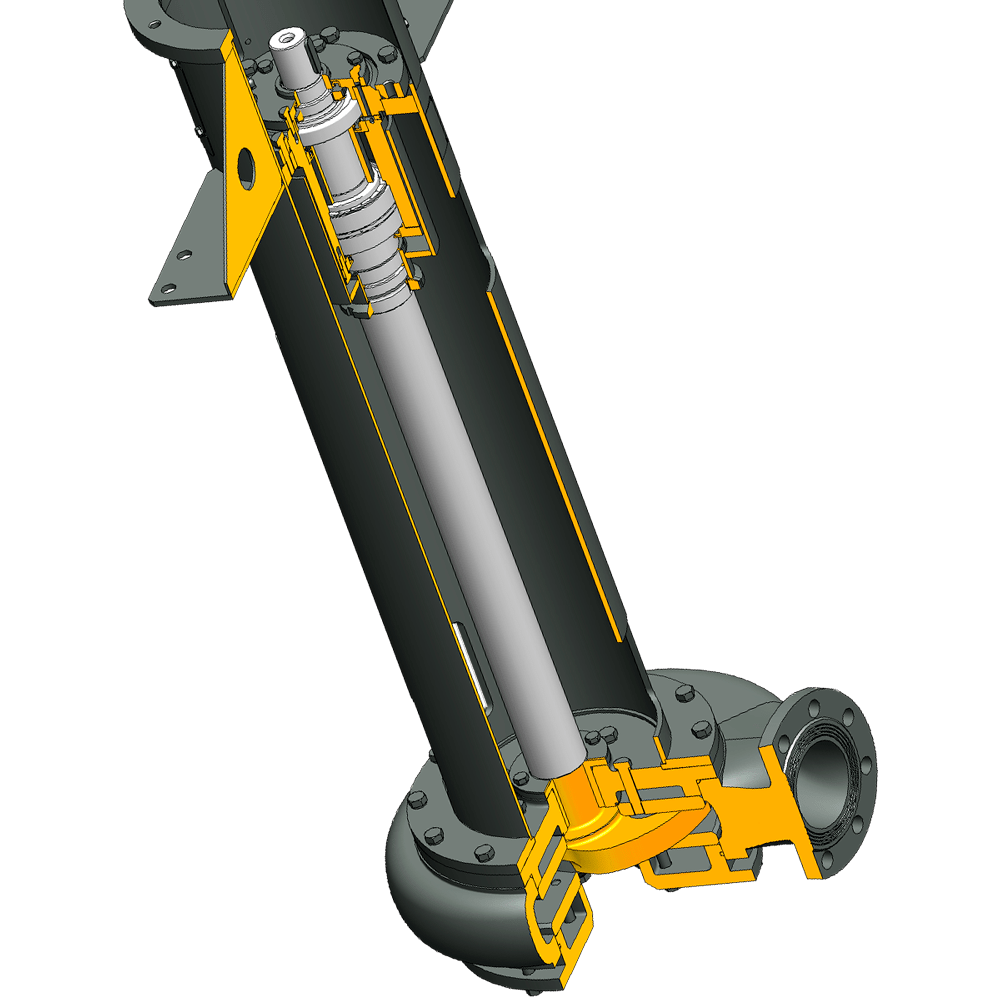

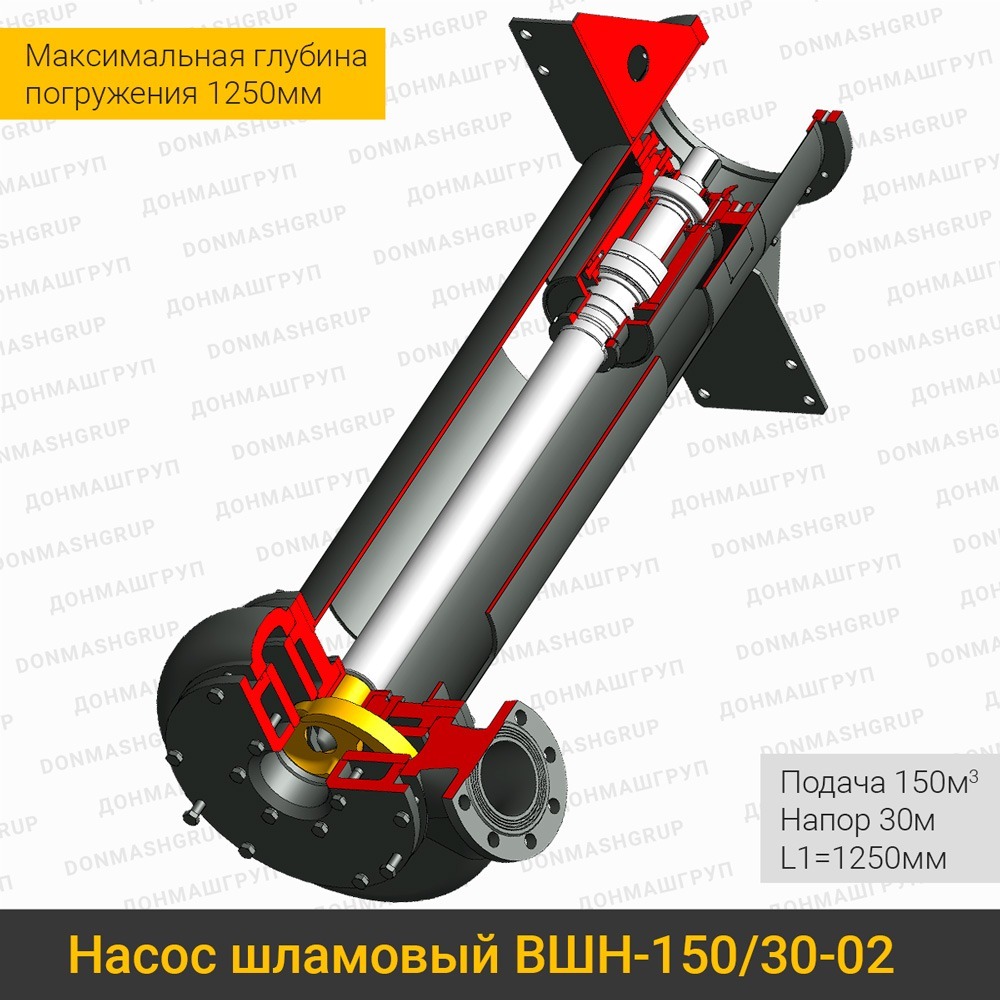

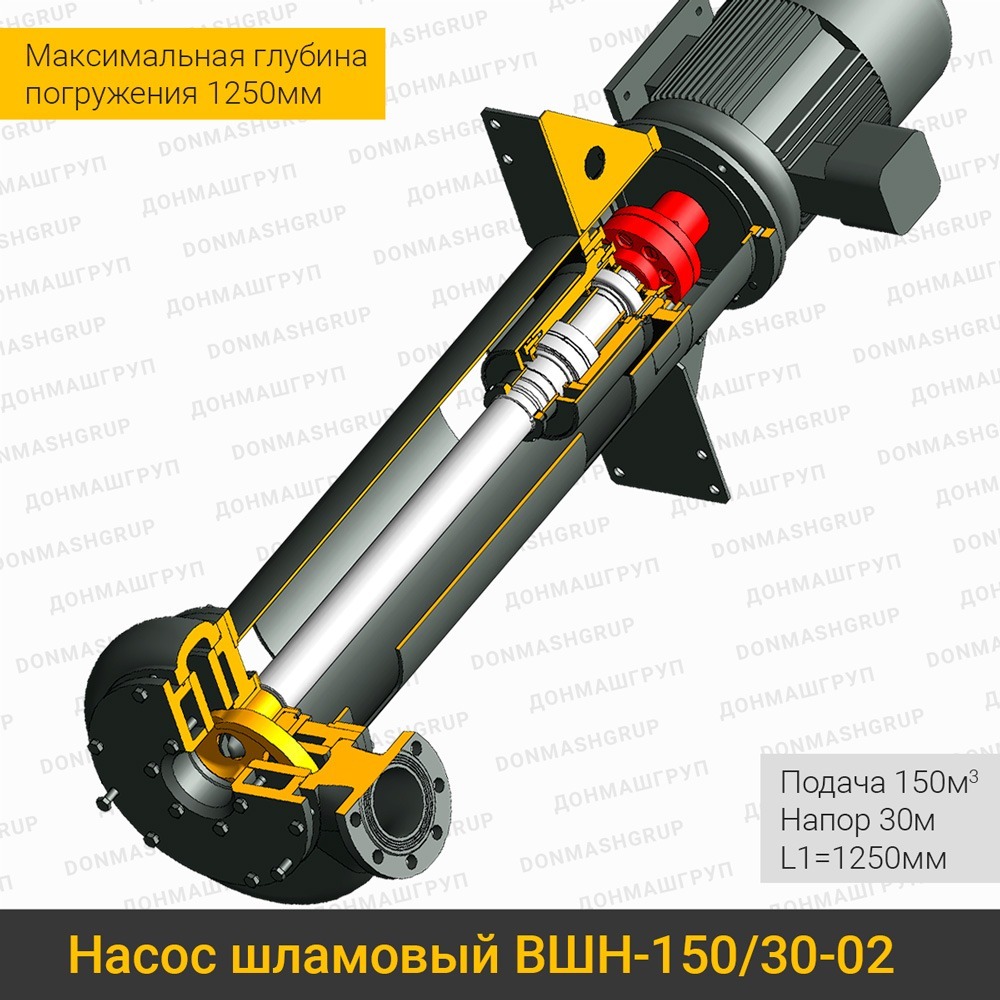

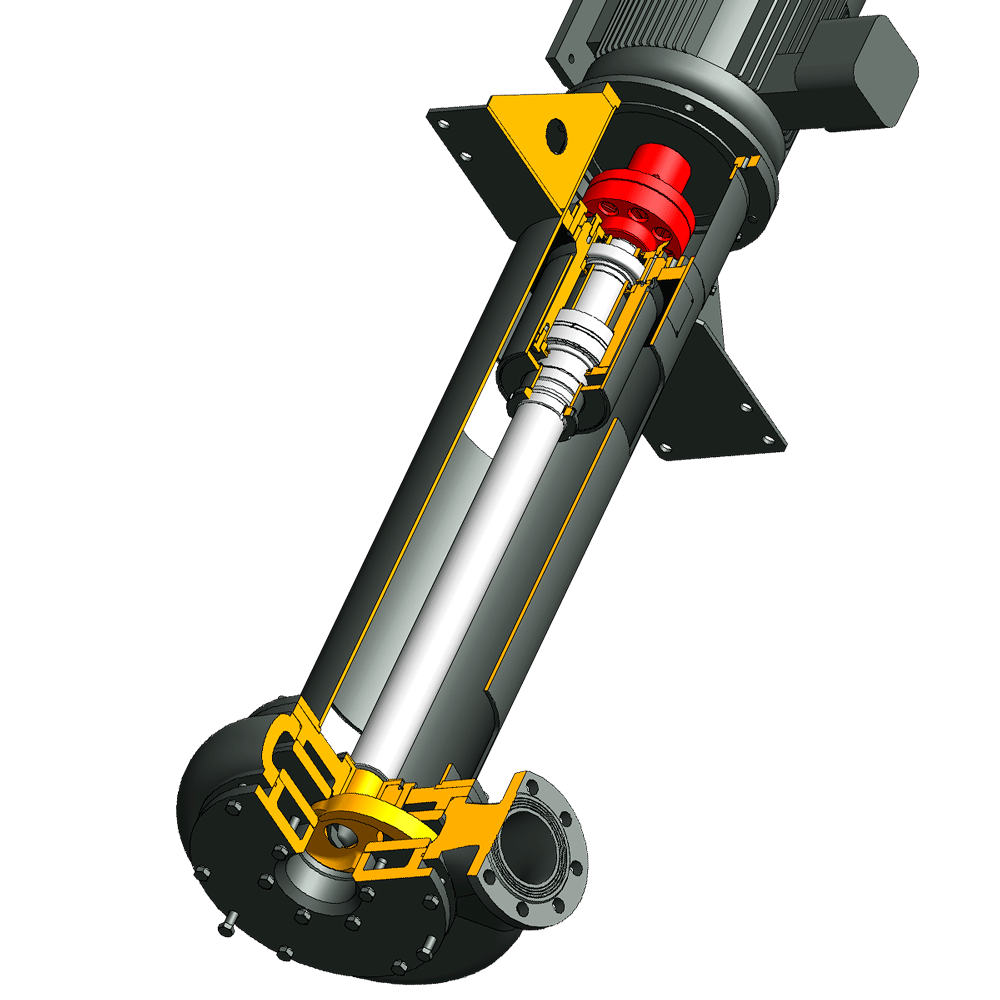

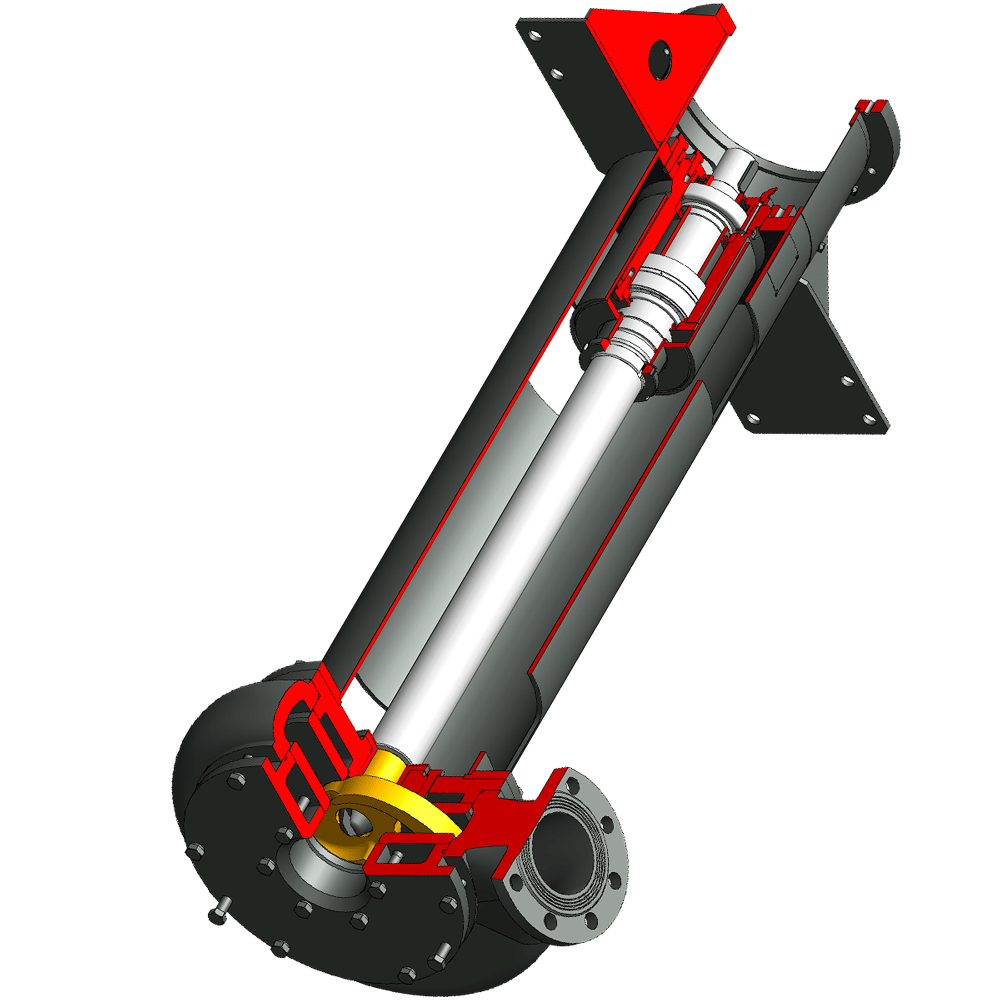

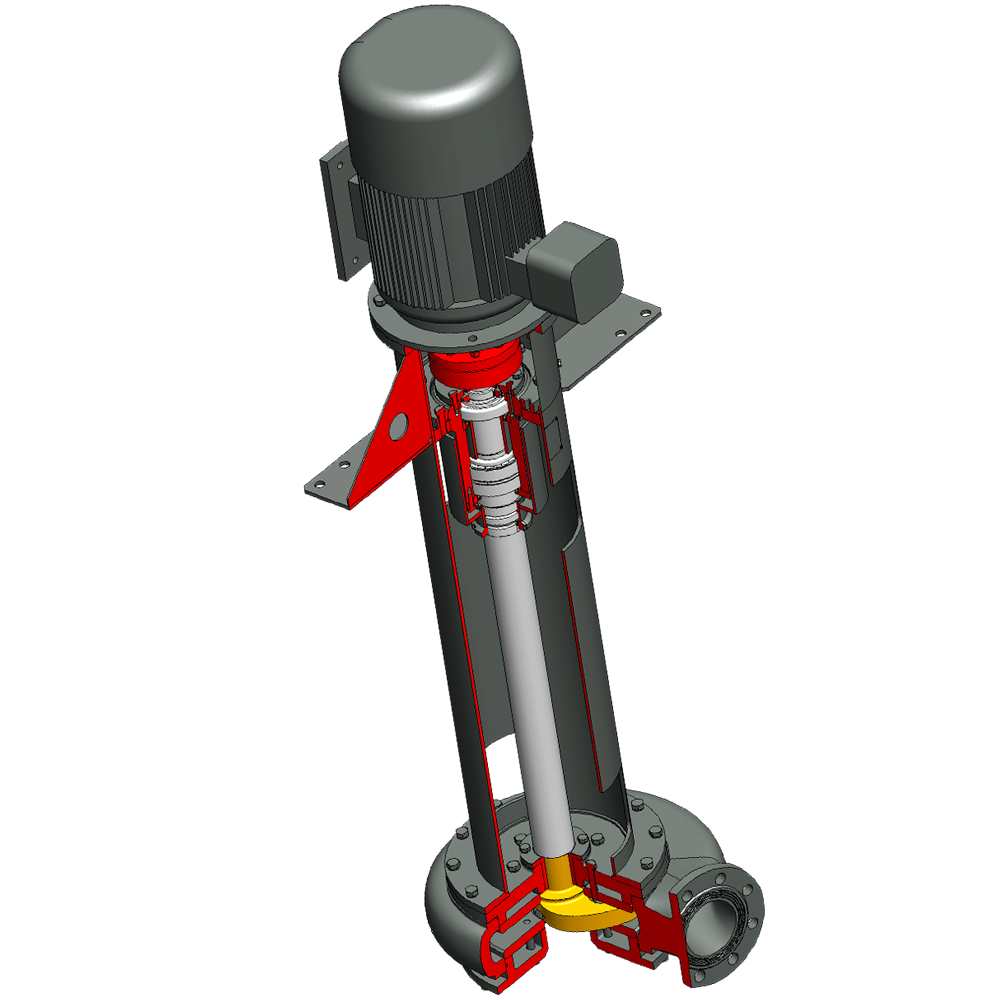

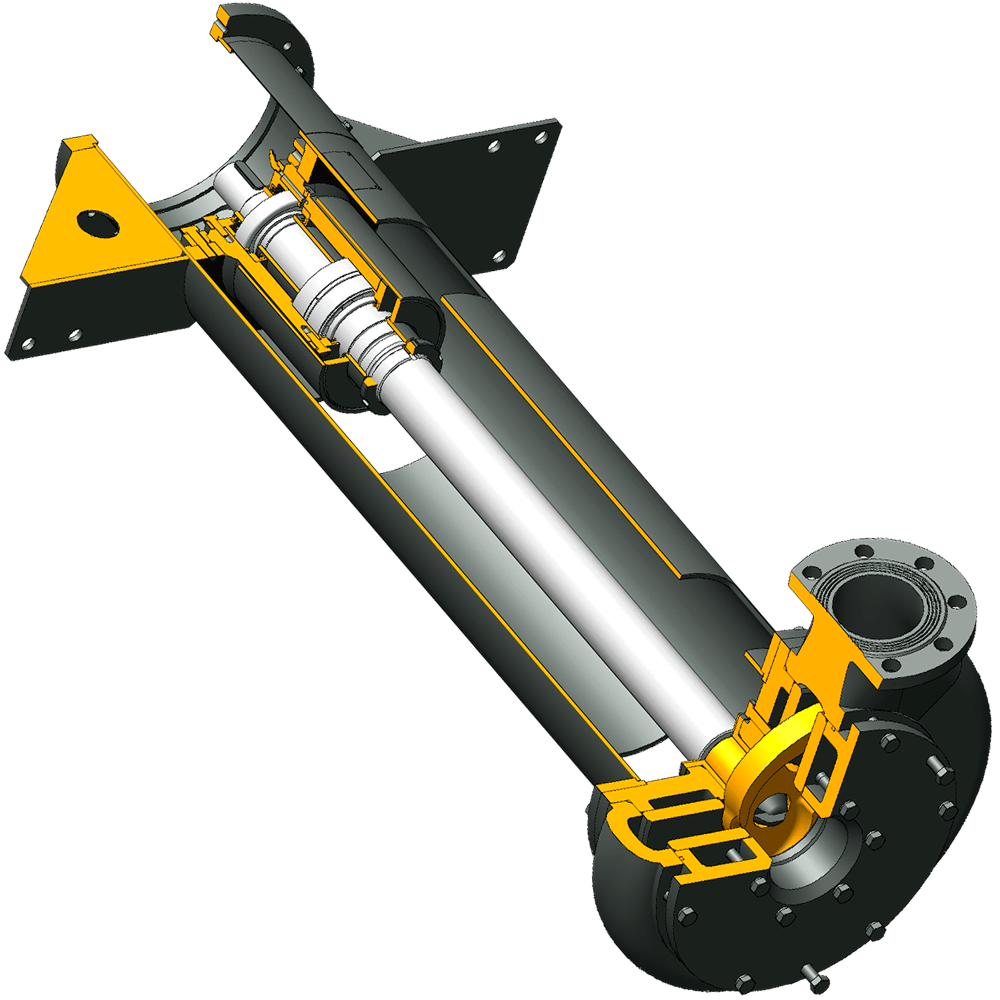

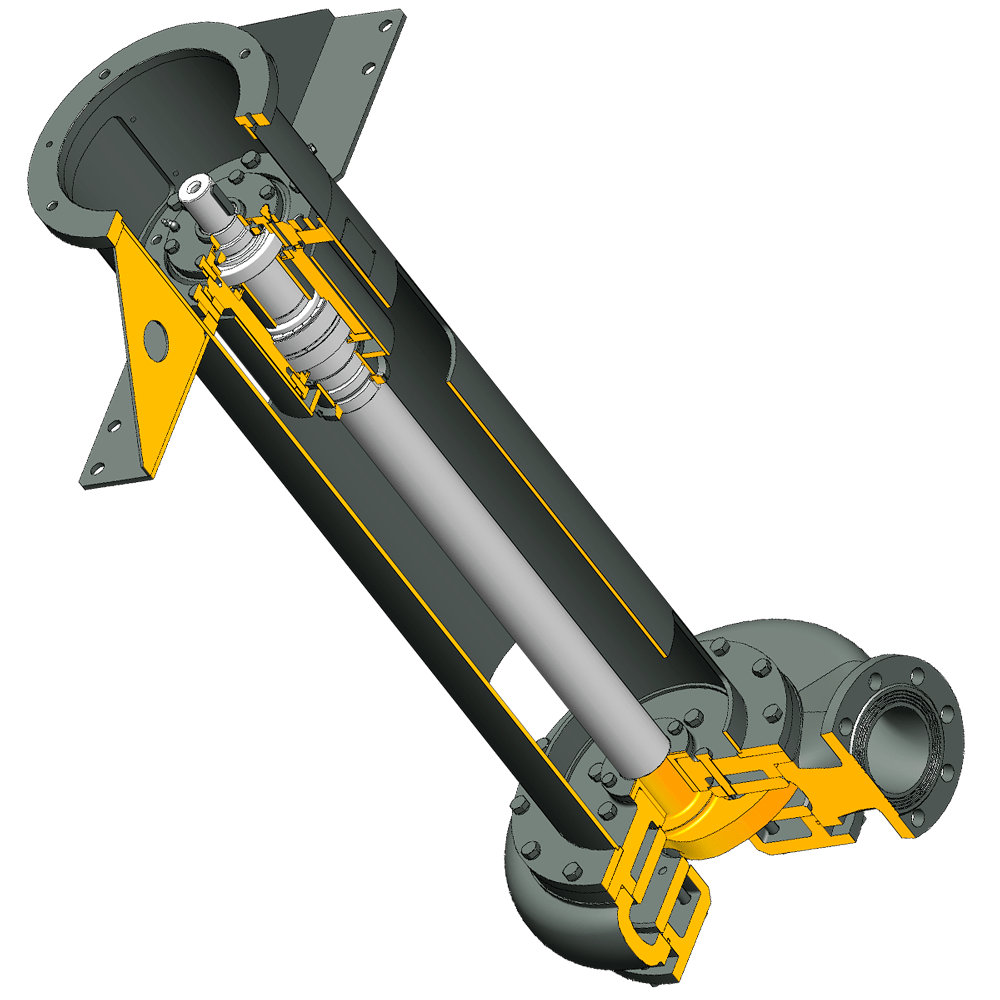

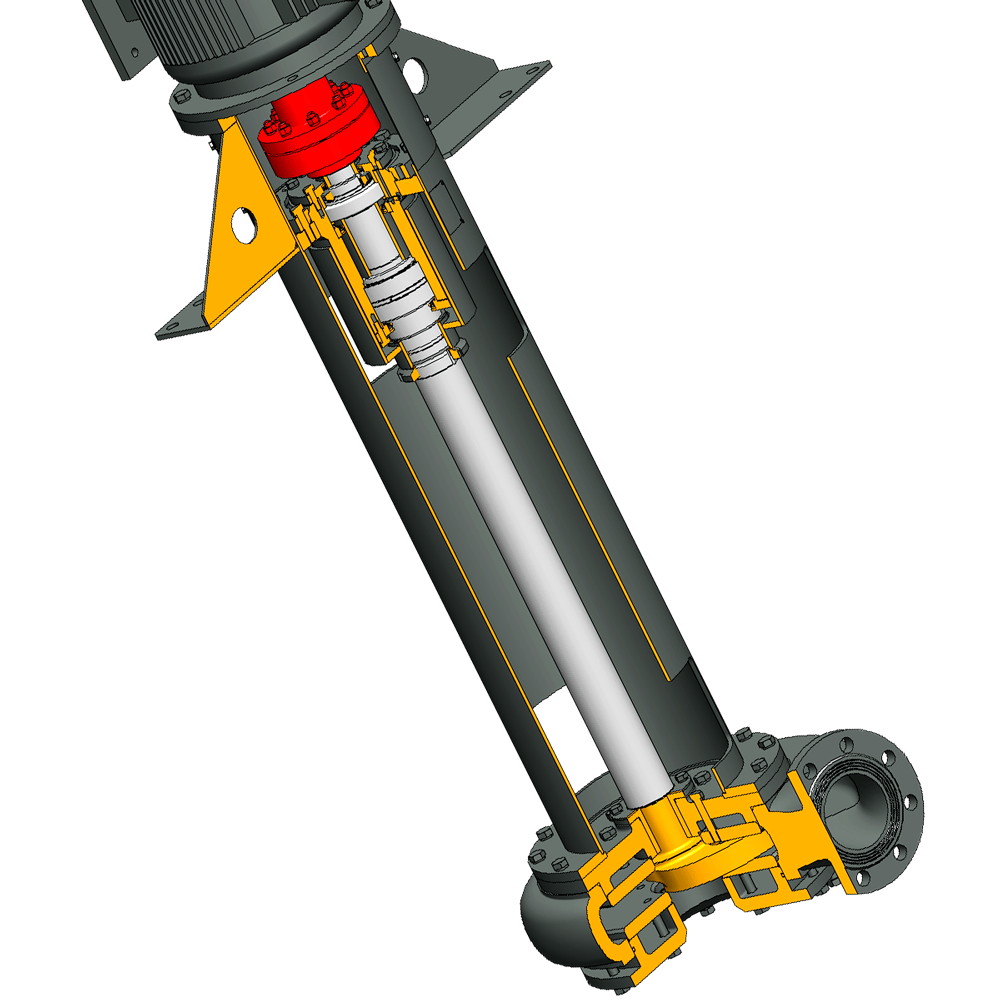

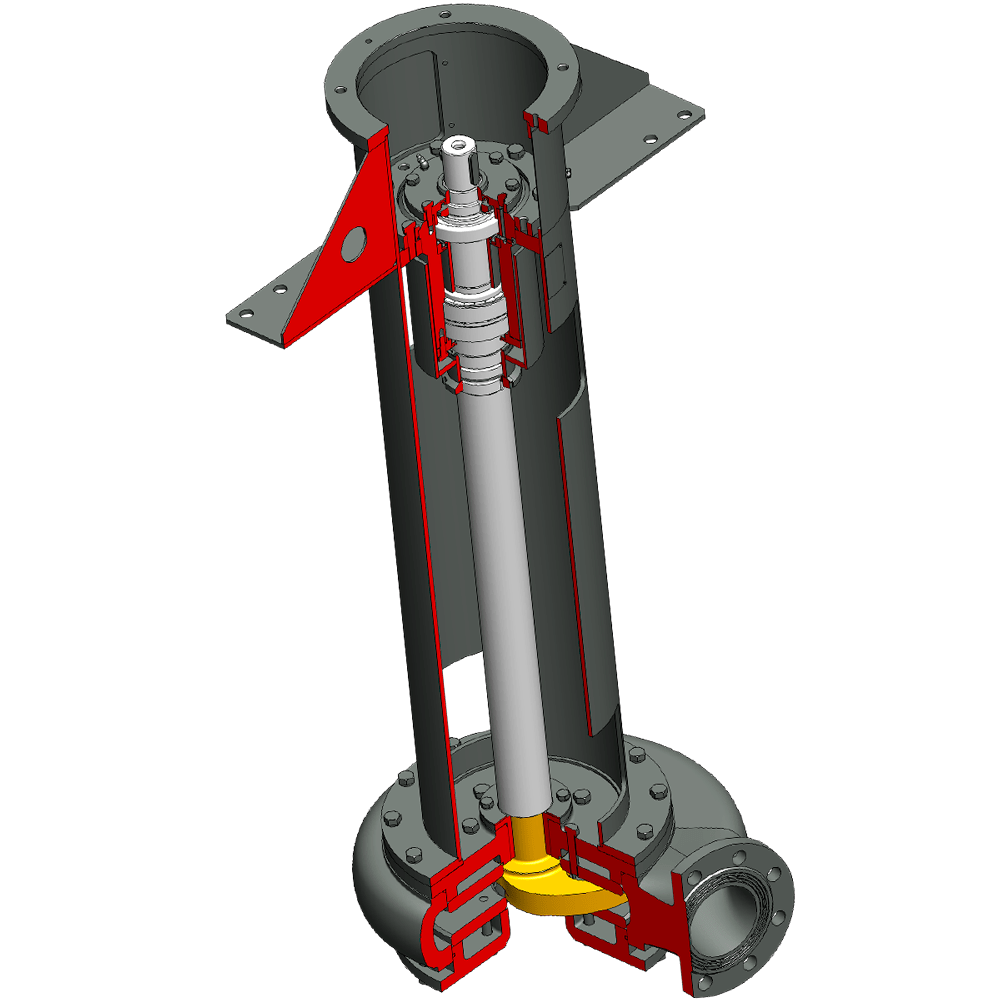

Изображение (3D модель в разрезе) вертикального шламового насоса ВШН-150/30-02 L1=1250 производства ДОНМАШГРУП

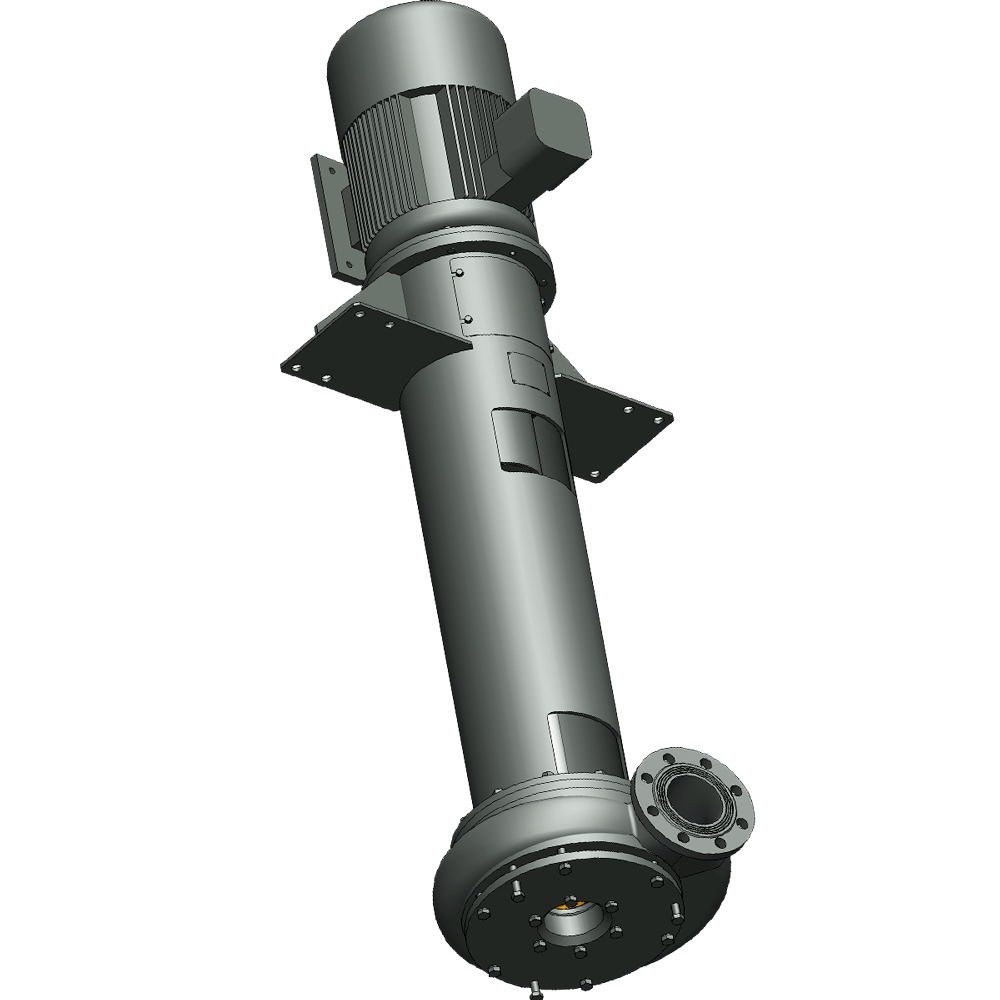

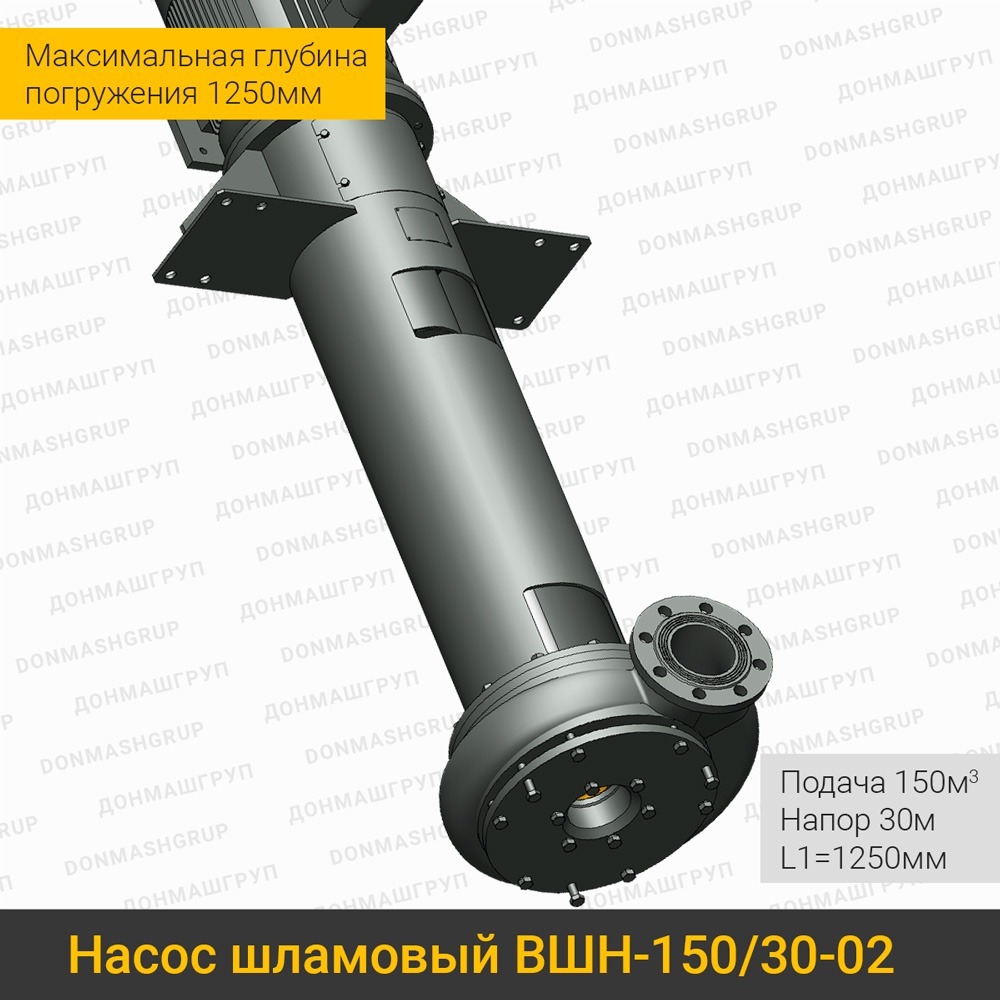

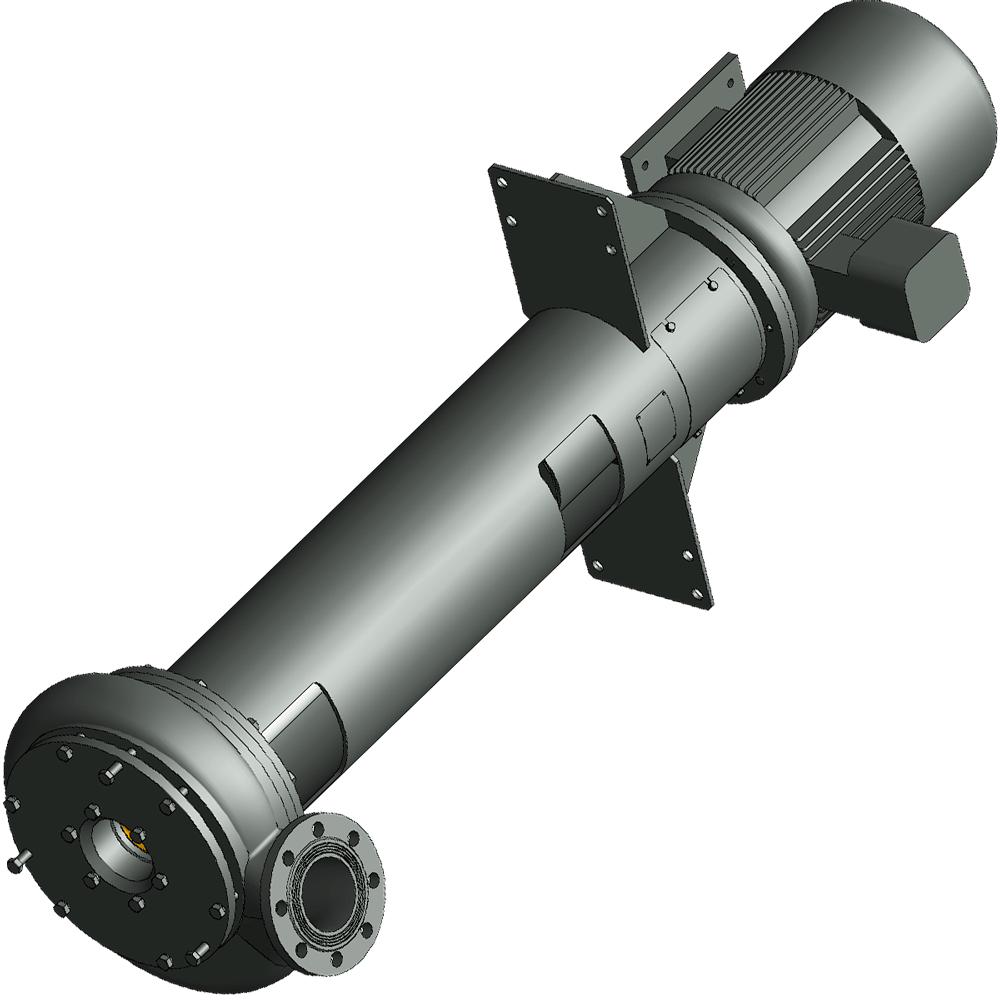

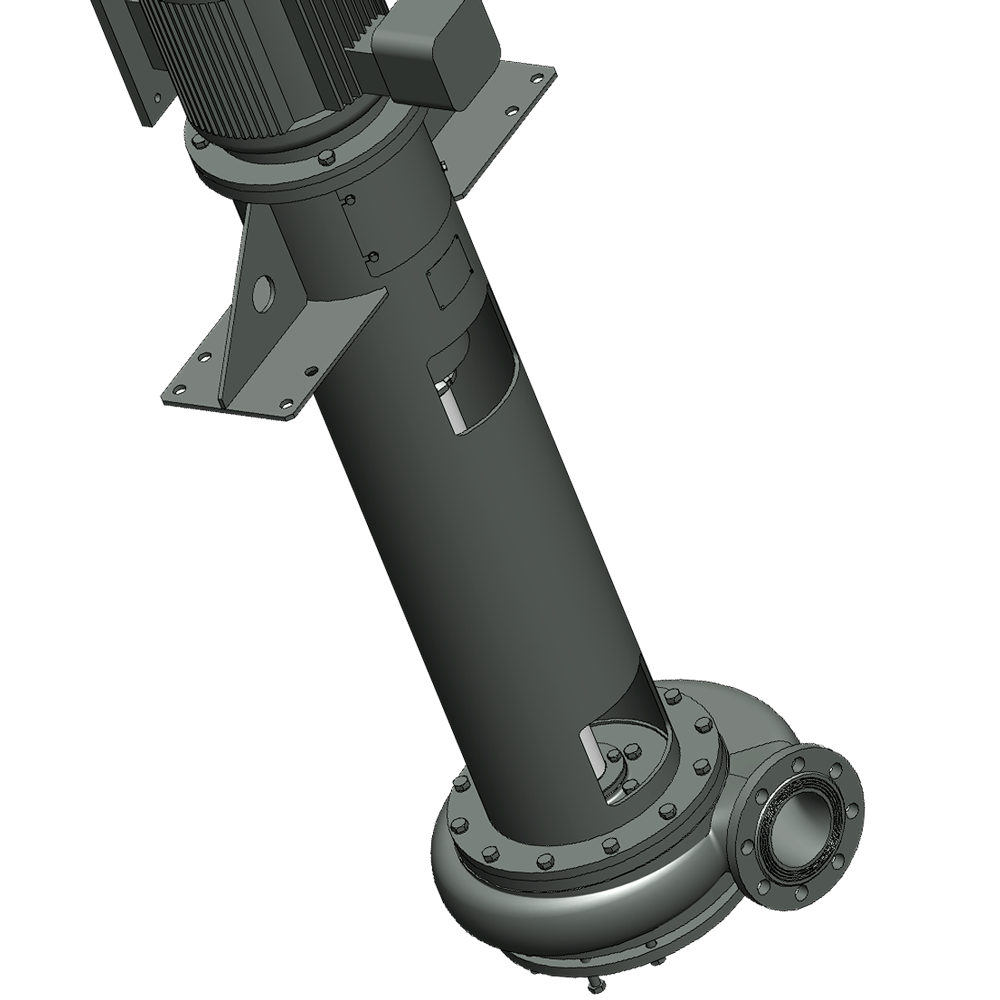

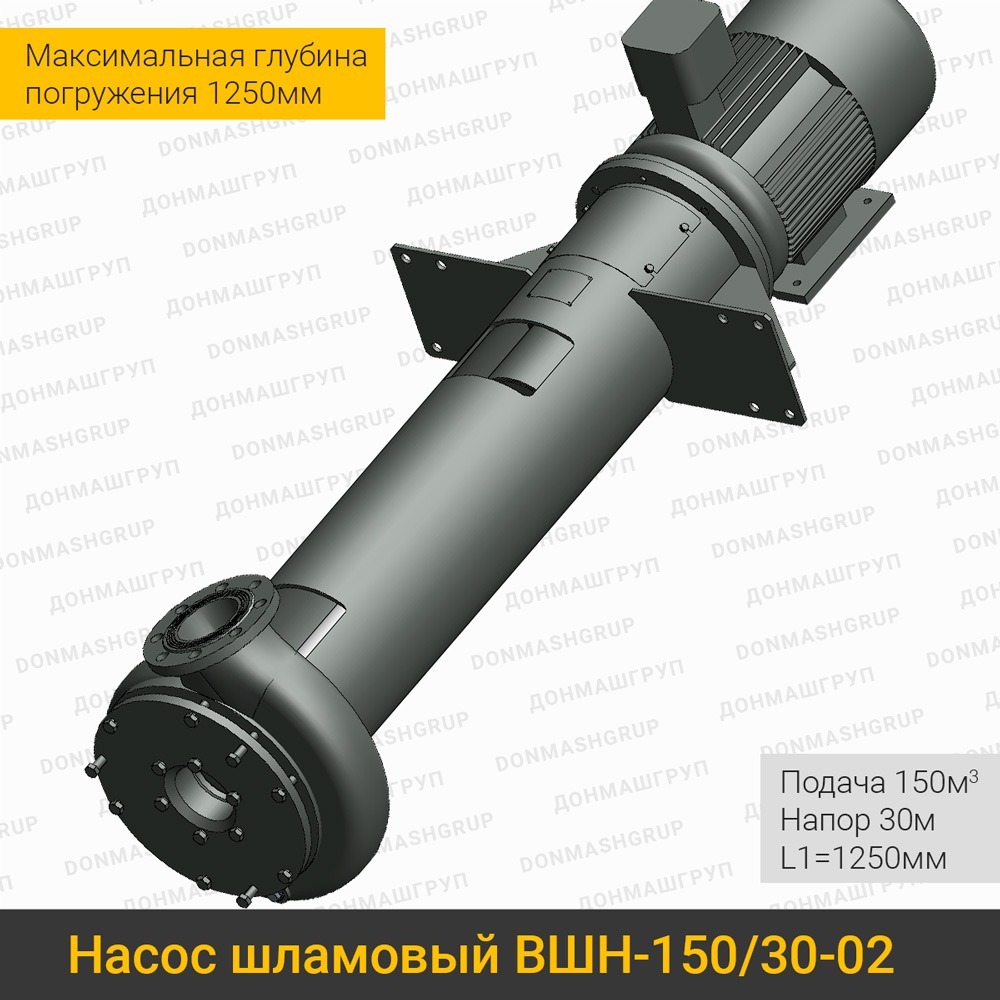

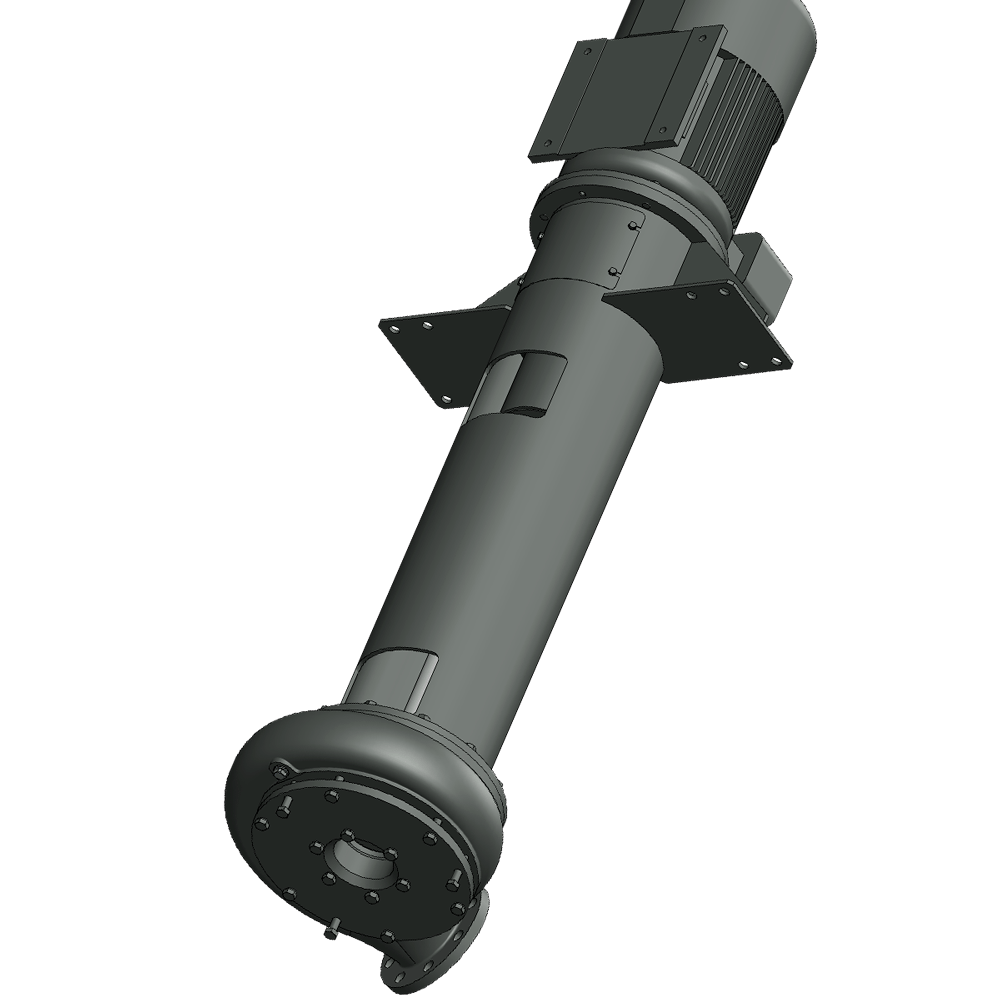

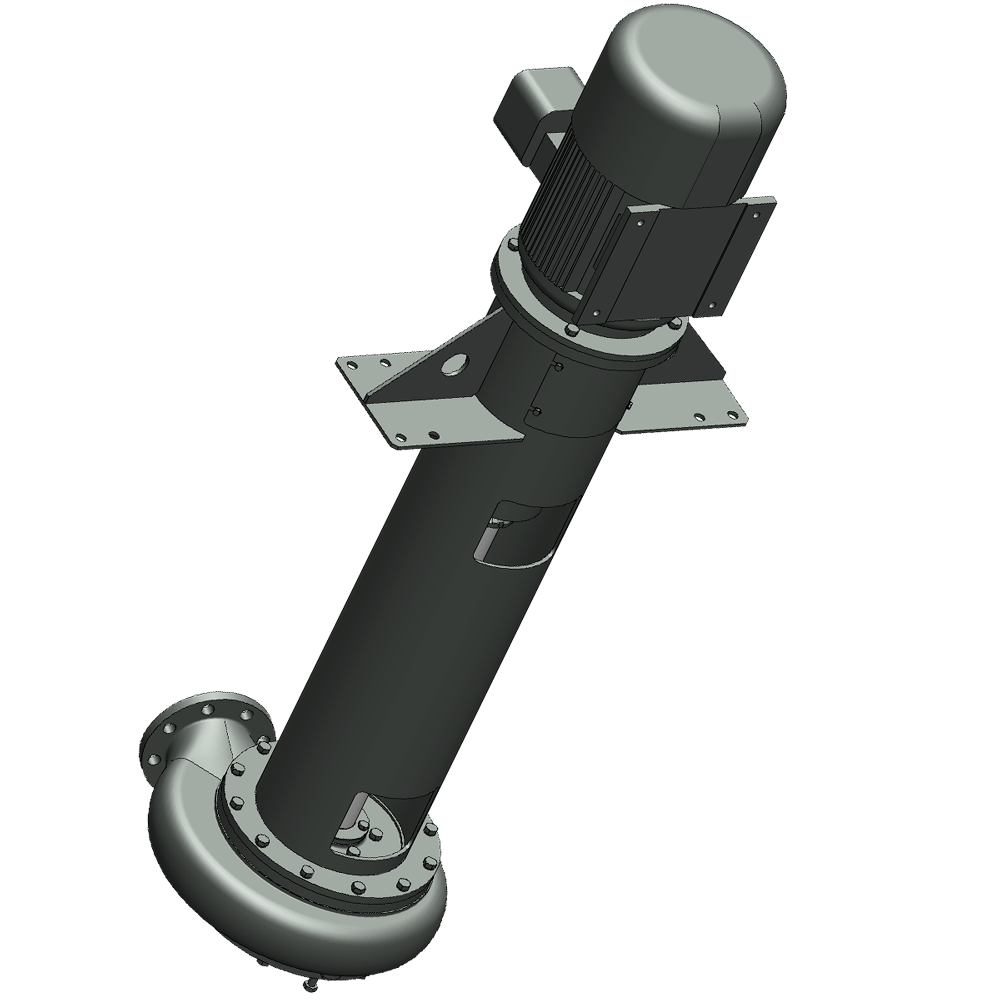

Изображение вертикального шламового насоса ВШН-150/30-02 L1=1250 производства ДОНМАШГРУП

Шламовый насос ВШН-150/30-02 L1=1250

• производительность — 150м3/ч
• напор — 30м
• электродвигатель — 30кВт
• макс. глубина погружения — 1250мм

Фильтр по категории или метке

Категория: Насосы вертикальные для абразивной гидросмеси Метка: Насосы полупогружные, Насосы с подачей до 300м³/ч, Насосы шламовые

Глубина погружения до 1250мм

Вертикальный шламовый насос ВШН-150/30-02 L1=1250

Усиленный вал и мощный подшипниковый узел нового шламового насоса ВШН-150/30-02 спроектированы инженерами ДОНМАШГРУПП специально для особо тяжелых условий эксплуатации и увеличения ресурса работы ротора более чем в 2 раза

Такой результат инженерам ДОНМАШГРУПП удалось достигнуть за счет, увеличенной площади сечения и жесткости вала, а также внедрения схемы установки и типа подшипников, которые применяются в насосах WARMAN.

Назначение и область применения шламового насоса ВШН-150/30-02 L1=1250

Вертикальный полупогружной шламовый насос ВШН-150/30-02 L1=1250 предназначен для перекачивания промывочного раствора при бурении скважин, бытовых и промышленных сточных вод, различных абразивных гидросмесей (глинистых и гравийных растворов, пульпы с включениями шлам, песка, руды) плотностью от 1000 кг/м3 до 1300 кг/м3, объёмной концентрацией твёрдых включений до 30% объема, при максимальной их величине до 20 мм, температурой от +4°С до +50°С, водородным показателем рН 6-8.
Максимальная глубина погружения насоса ВШН-150/30-02 до 1250мм.

Шламовый насос ВШН-150/30-02 применяется в горнодобывающей, горнообогатительной, металлургической, строительной, цементной и других отраслях промышленности.

Проточная часть и особенности конструкции шламового насоса ВШН-150/30-02 L1=1250

Проточная часть (рабочее колесо, спиральный корпус, патрубок всаса, верхний и нижний бронедиски) шламового насоса ВШН-150/30-02 изготовлена из легированной стали 40х. При этом бронедиски и рабочее колесо насоса ВШН-150/30-01 подвергаются закалке и имею твердость от 40 до 45 HRC.

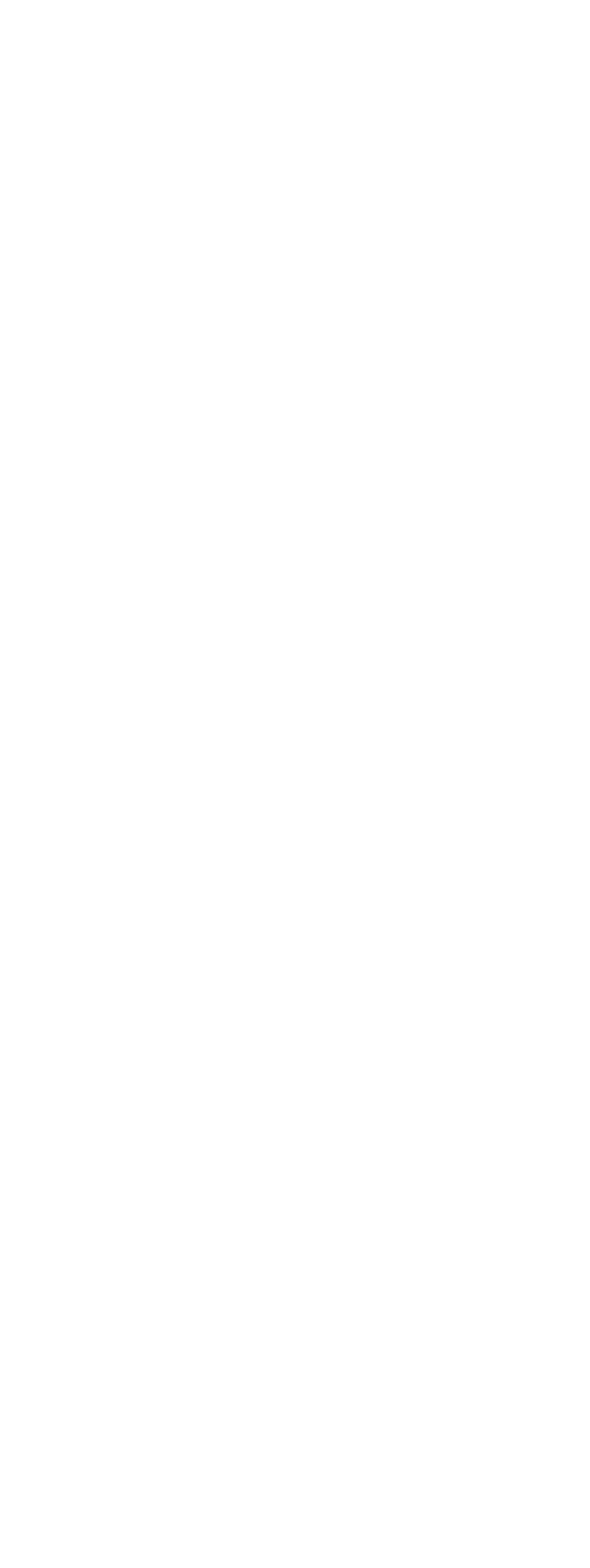

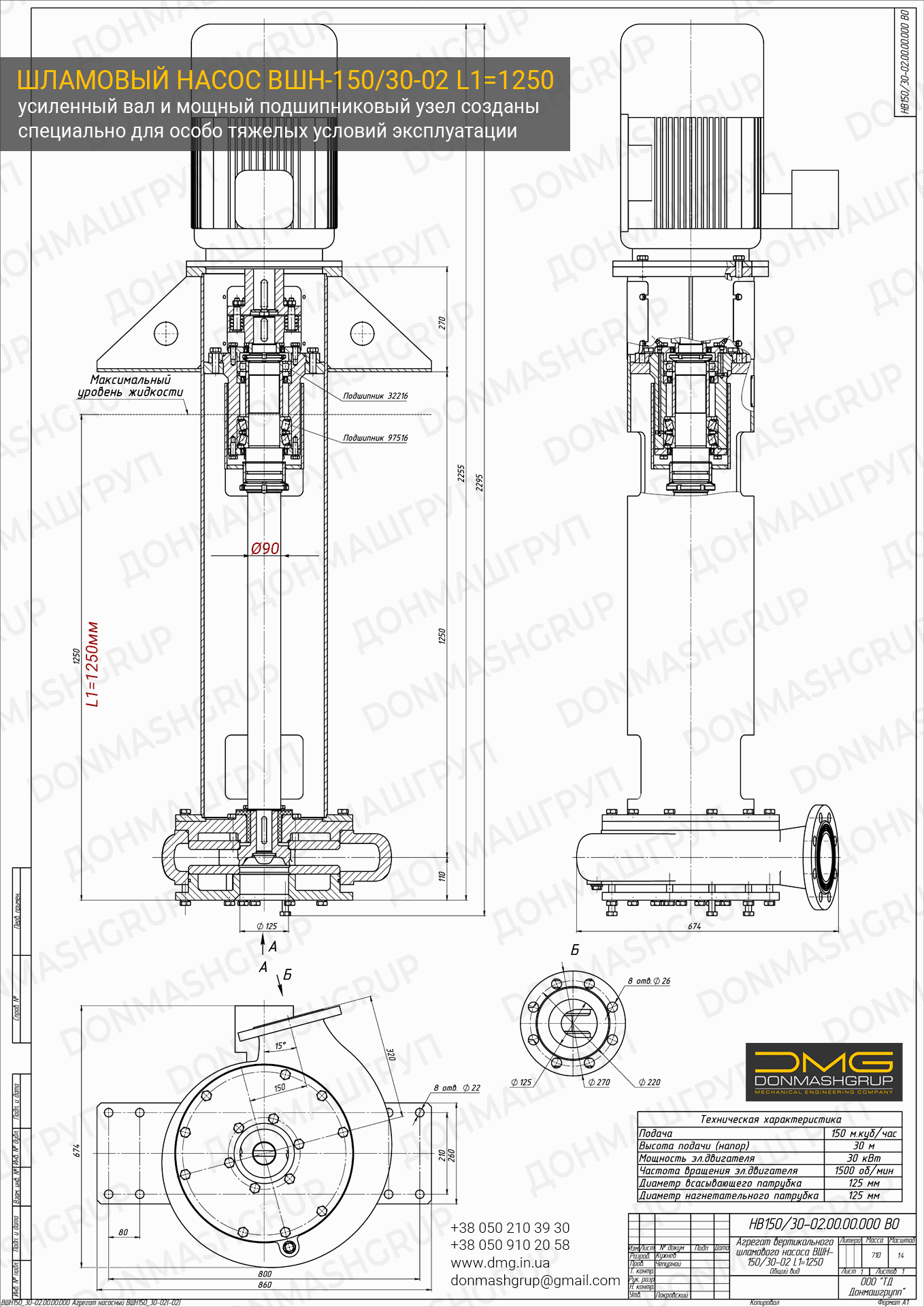

В отличие от других производителей, вертикальный шламовый насос ВШН-150/30-02 производства ДОНМАШГРУПП, оснащен усиленным подшипниковым узлом, с применением конического двухрядного роликового подшипника 97516, и валом толщиной 90мм, что позволило увеличить жёсткость ротора насоса и его динамическую грузоподъёмность более чем в два раза. Аналогичная схема установки и тип подшипников применяются в шламовых насосах WARMAN.

Кроме насоса ВШН-150/30-02 в сборе или комплектующих проточной части, у нас вы можете купить любые запасные части для насосов ВШН-150/30 и ВШН-250/30 по цене завода изготовителя

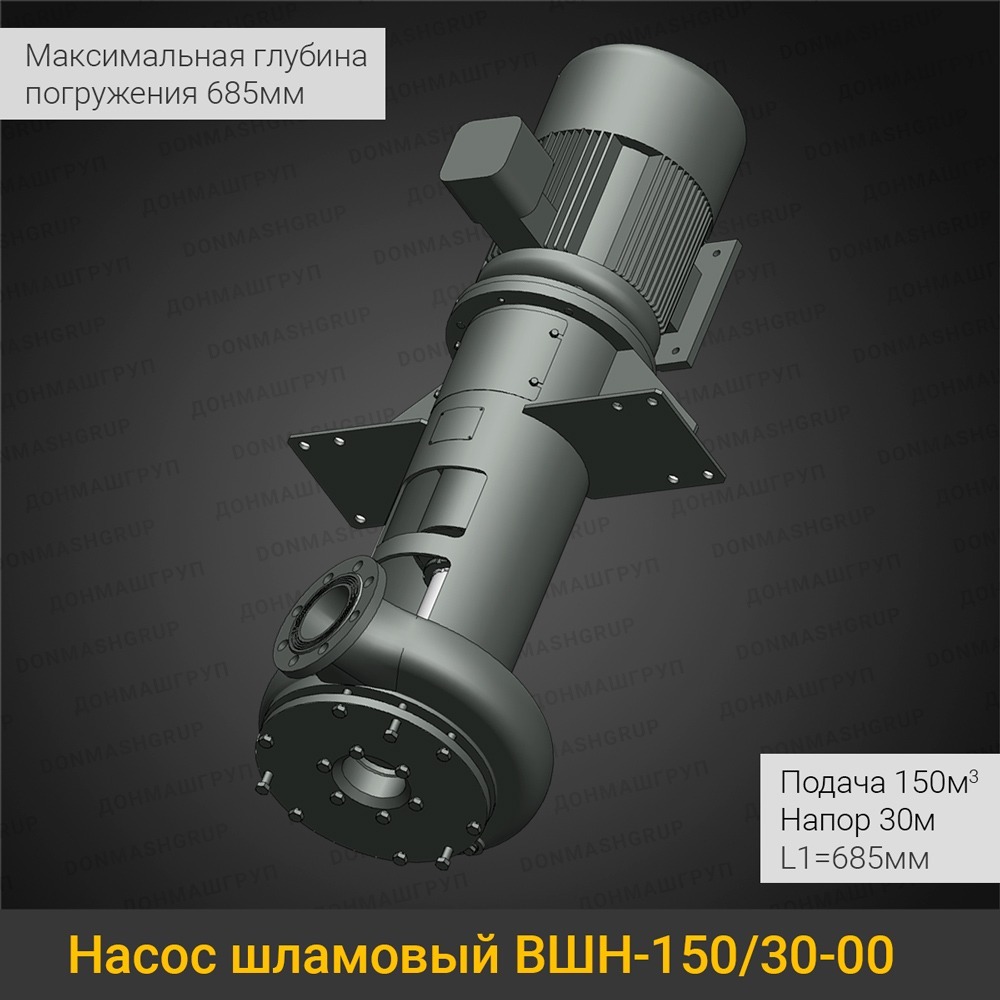

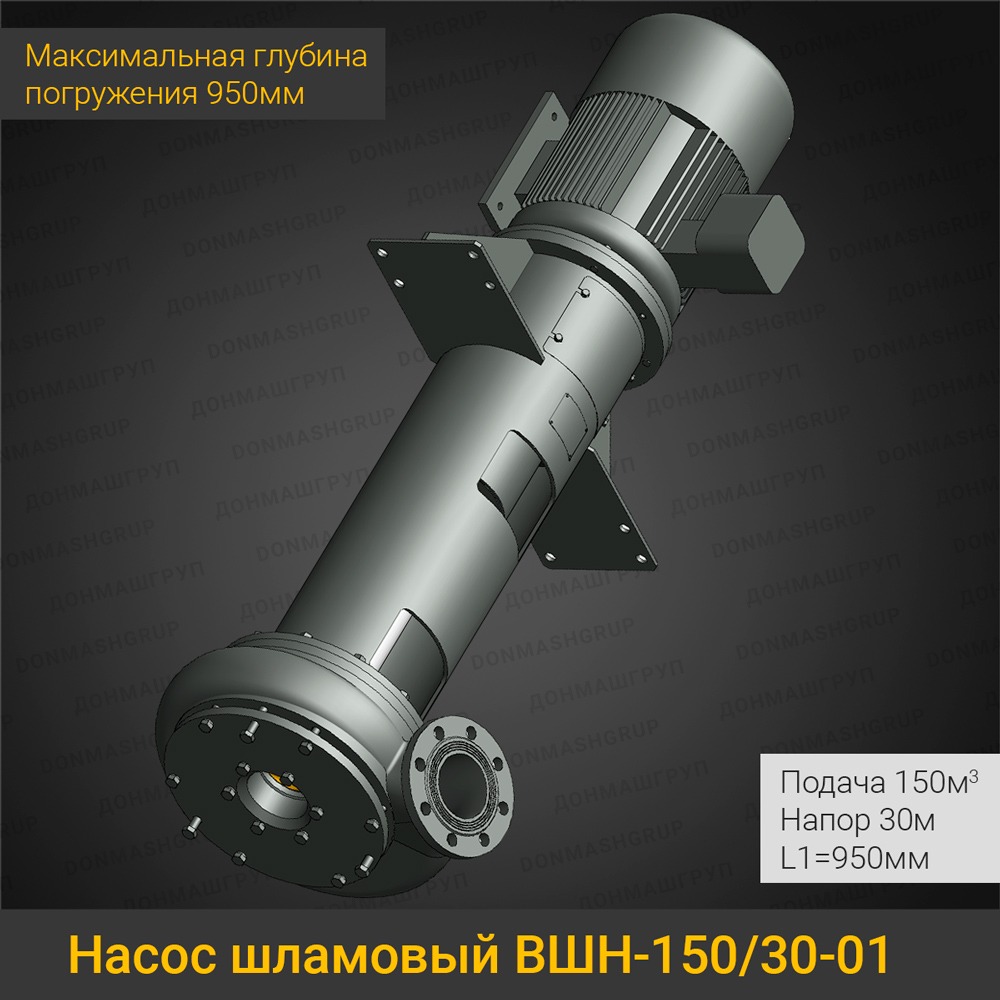

Серийно заводом ДОНМАШГРУПП изготавливаются три модификации насоса ВШН-150/30, с глубиной погружения от 685мм до 1250мм (ссылка справа)

По индивидуальному заказу наши конструкторы могут спроектировать и и мы изготовим для вас насос ВШН-150/30 с большей глубиной погружения

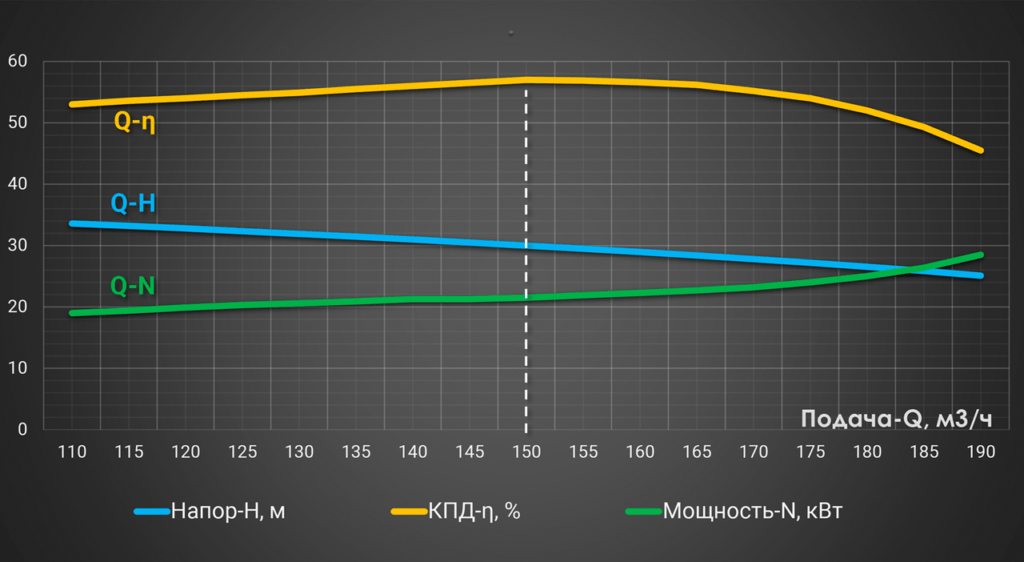

Технические характеристики
шламового насоса ВШН-150/30-02 L1=1250

Подача, м3/ч	150
Напор, м	30
Максимальная глубина погружения, мм	1250
КПД, не менее, %	57
Рекомендуемая мощность электродвигателя, кВт	30
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	125
Диаметр нагнетающего патрубка, мм	125
Габаритные размеры насоса без электродвигателя, мм (д-в-ш)	674-1630-860
Габаритные размеры агрегата насоса в сборе с электродвигателем, мм (д-в-ш)	674-2255-860
Масса насоса без электродвигателя, кг	460
Масса агрегата насоса в сборе с электродвигателем, кг	710
