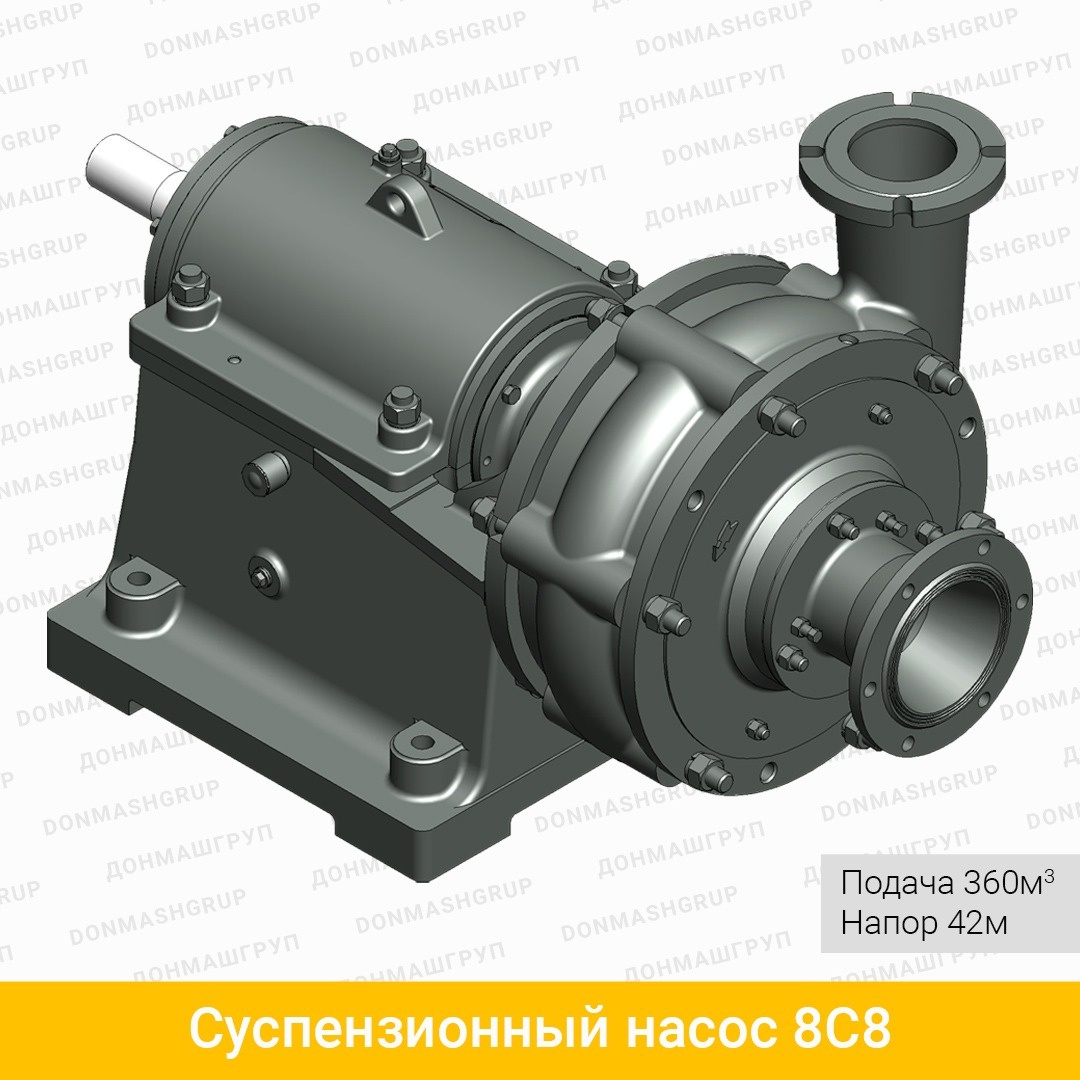

3D-изображение горизонтального суспензионного насоса 8С8

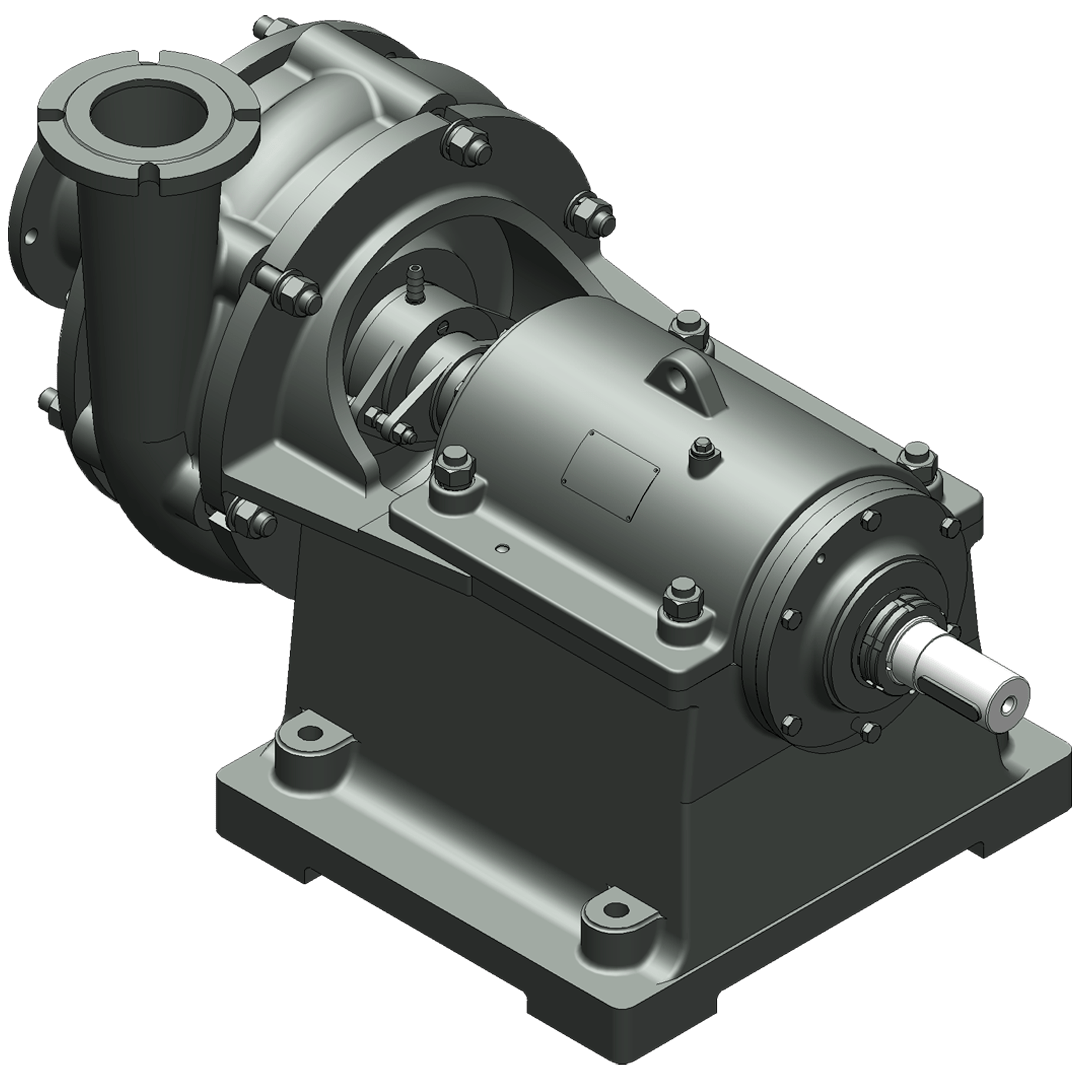

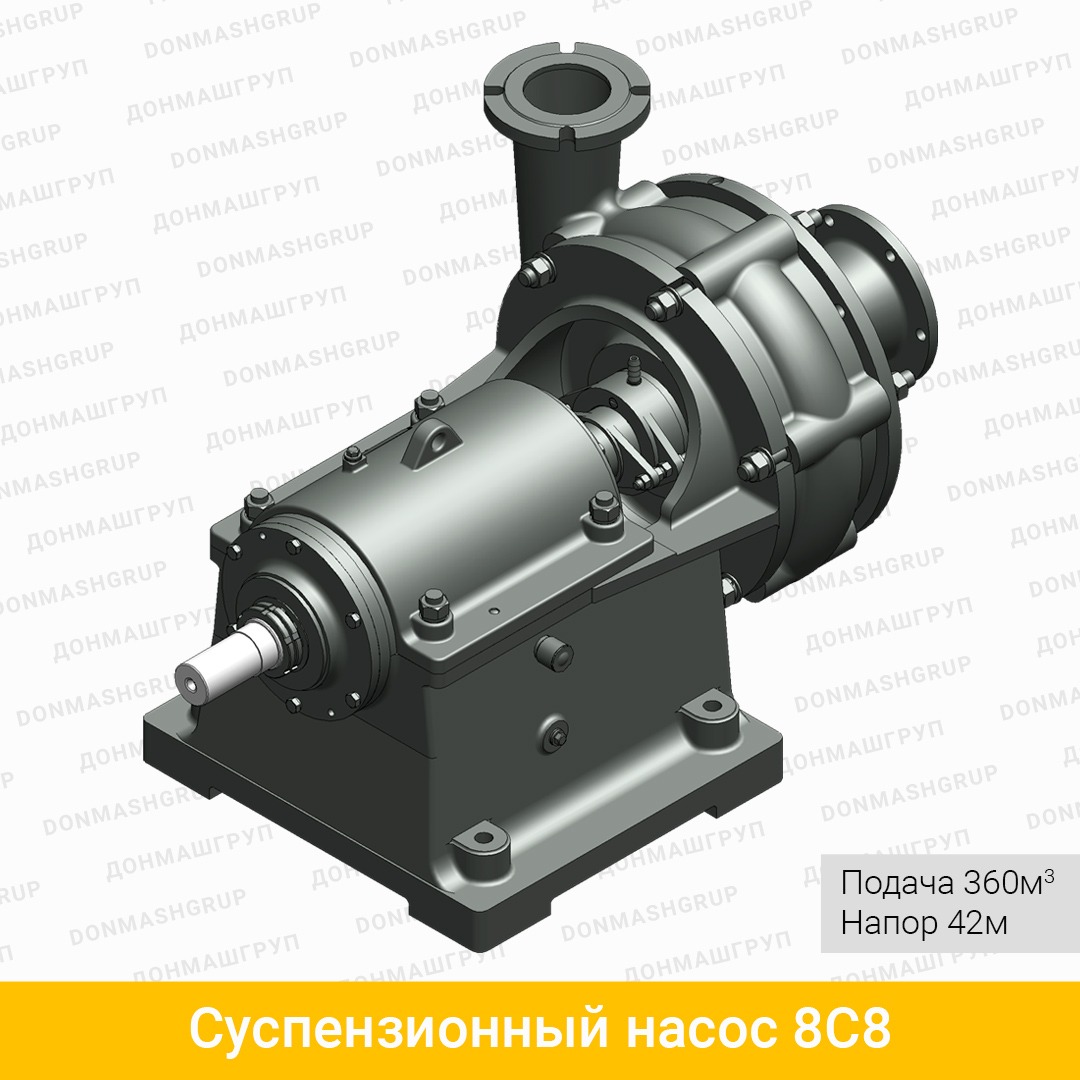

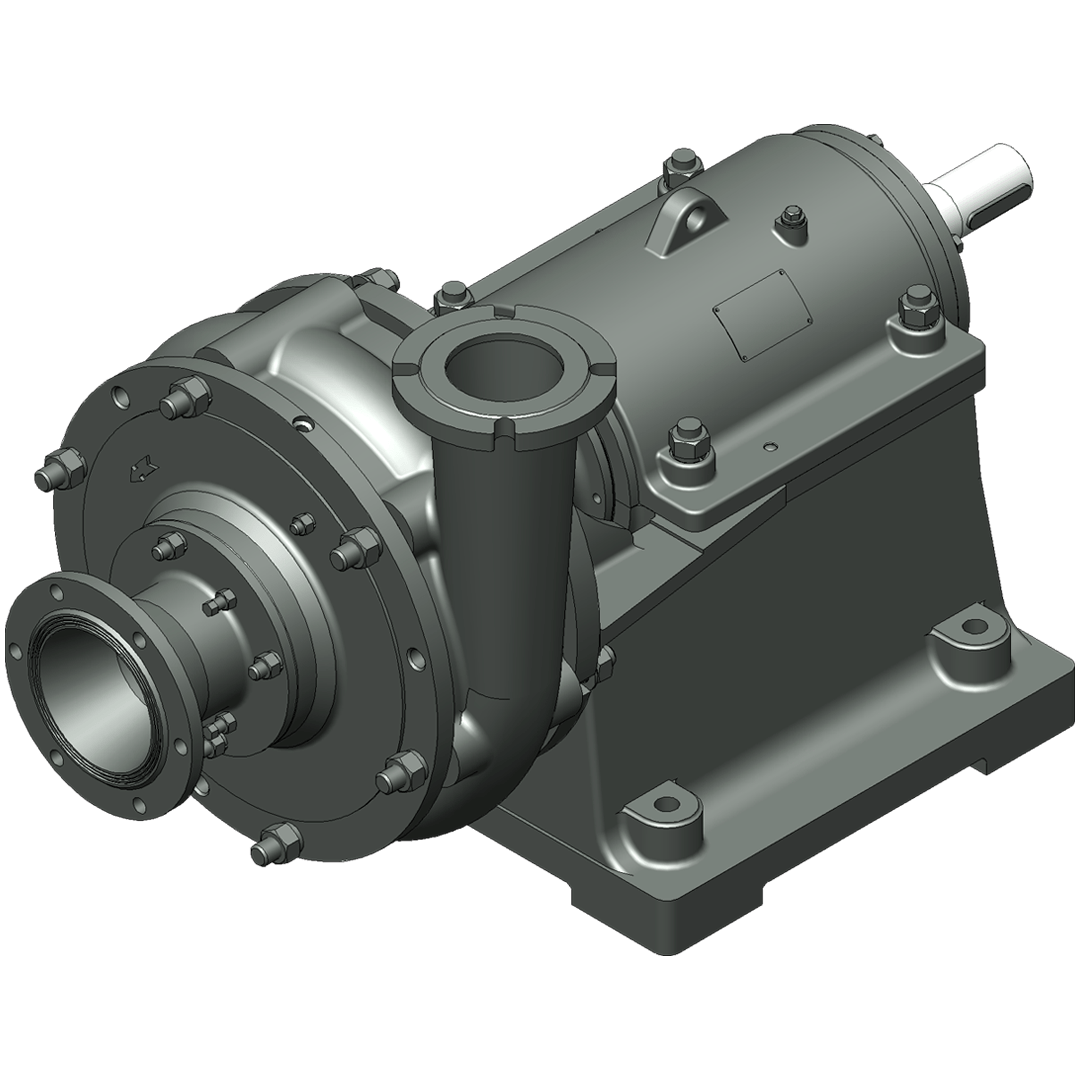

3D-изображение суспензионного насоса 8С8

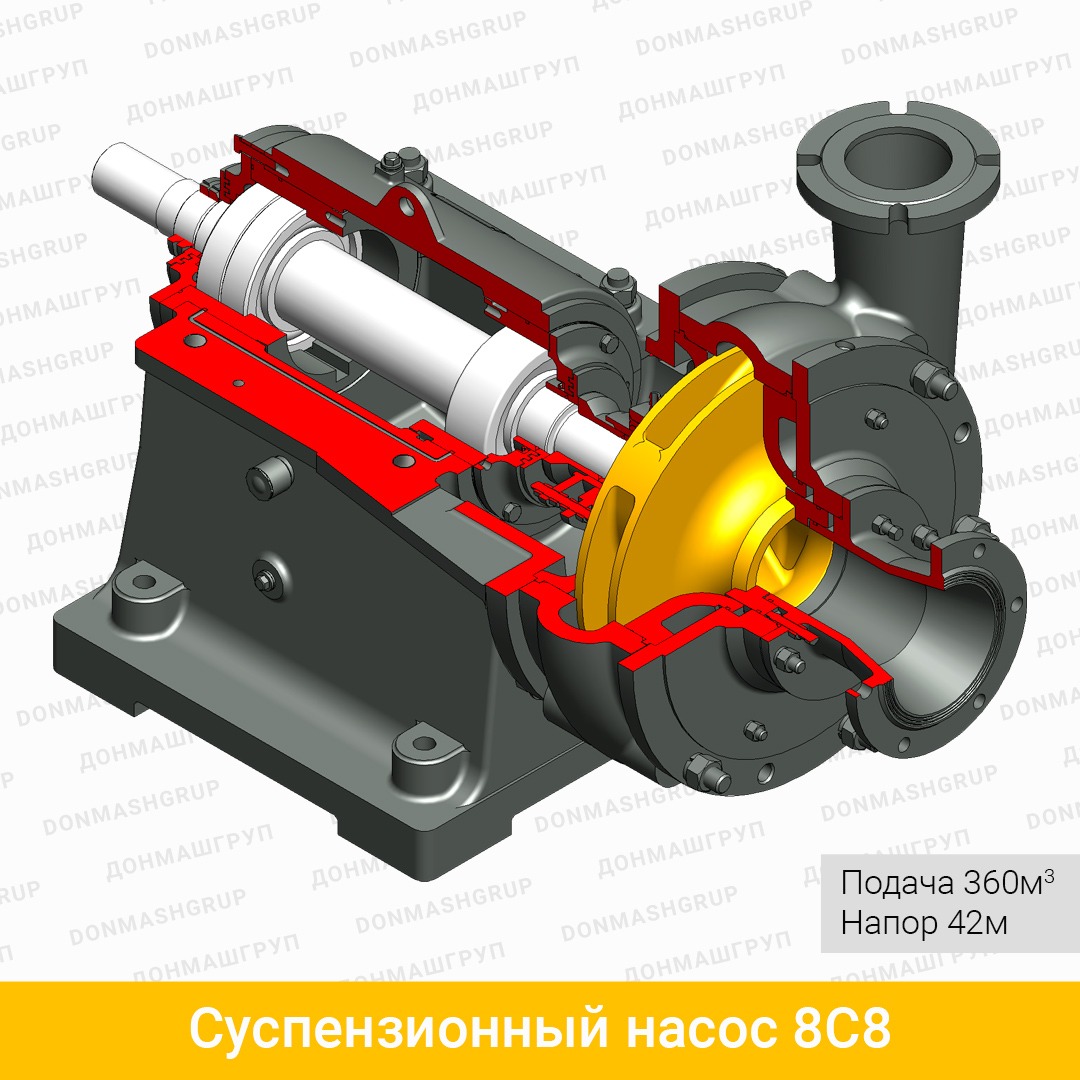

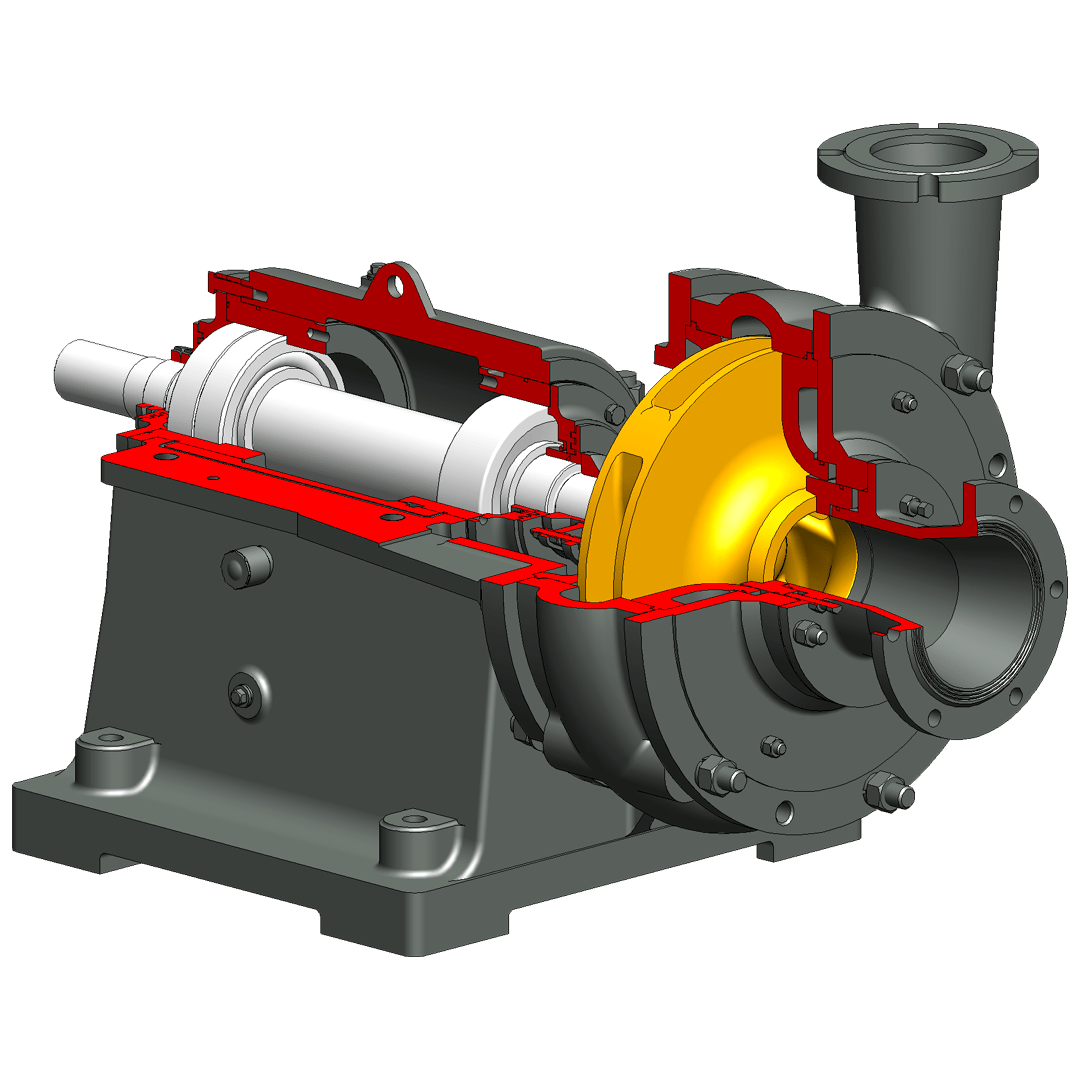

3D-модель суспензионного насоса 8С8 в разрезе

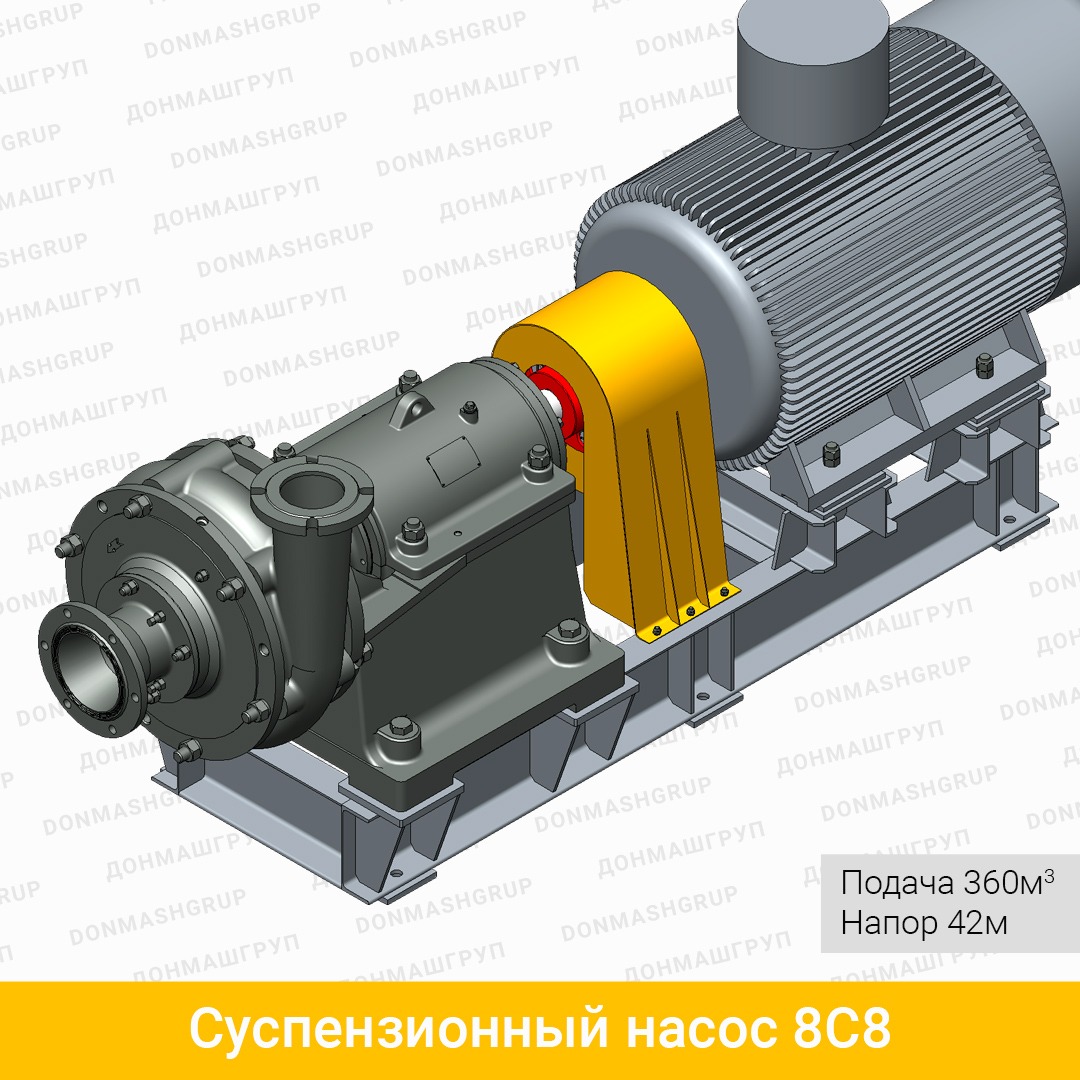

3D-изображение агрегата шламового суспензионного насоса 8С8 с электродвигателем

Суспензионный насос 8С8

• производительность — 360м3/ч
• напор — 42м
• электродвигатель — 160кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы с подачей более 300м³/ч, Насосы суспензионные, Насосы шламовые

Назначение суспензионного насоса 8С8

Суспензионный насос 8С8 представляет собой горизонтальный одноступенчатый центробежный насос консольного типа с осевым подводом гидросмеси. Насос 8С-8 предназначен для перекачивания гидросмесей высокой плотности с существенной концентрацией мелких твердых включений. Суспензионный насос 8С8 эффективно транспортирует нейтральные гидросмеси (pH=6…8) с плотностью до 2200 кг/м³ и объемной концентрацией твердых частиц до 40%. Допустимый средний размер взвешенных частиц не превышает 1 мм, при этом максимальный размер отдельных частиц может достигать 20 мм. Рабочий температурный диапазон перекачиваемой среды составляет от +4 °С до +60 °С.

Область применения суспензионного шламового насоса 8С8

Суспензионный насос 8С8 относится к группе шламовых насосов и разработан специально для перекачки абразивных мелкодисперсных суспензий с очень мелкой твердой фракцией до 1 мм. Благодаря этой особенности, насос 8С8 выделяется в отдельную подгруппу шламовых насосов, классифицируясь как суспензионный.

Область применения насоса 8С8 охватывает широкий спектр промышленных задач, связанных с переработкой и транспортировкой технологических суспензий и отходов переработки. Насос 8С8 широко используется на обогатительных фабриках горнорудной и угольной промышленности, в металлургии (черной и цветной), а также в строительной промышленности (изготовление цементов, строительных смесей и др.)

Варианты характеристик напора насоса 8С8: что нужно знать

В сети можно встретить различные обозначения этого насоса: 8С8, 8С-8, 8С-8Г, 8С-8М. Несмотря на разные интерпретации, все эти названия относятся к одному и тому же суспензионному шламовому насосу с подачей 360 м³/ч и напором от 32 до 42 м.

Наше предприятие, ДОНМАШГРУП, выпускает модернизированные суспензионные насосы 8С8 производительностью 360 м³/ч в трех типоразмерах. В зависимости от диаметра установленного рабочего колеса насосы обеспечивают следующие характеристики напора:

42 м при диаметре колеса 545 мм;
36 м при диаметре колеса 510 мм;
32 м при диаметре колеса 480 мм.

Технические характеристики суспензионного насоса 8С8 (360/42) с электродвигателем 160кВт

Подача, м3/ч	360
Напор, м	42
Допускаемый кавитационный запас, м	4
КПД, не менее, %	64
Мощность электродвигателя, кВт	160
Номинальная частота вращения электродвигателя, об/мин	1000
Диаметр всасывающего патрубка, мм	200
Диаметр нагнетающего патрубка, мм	150

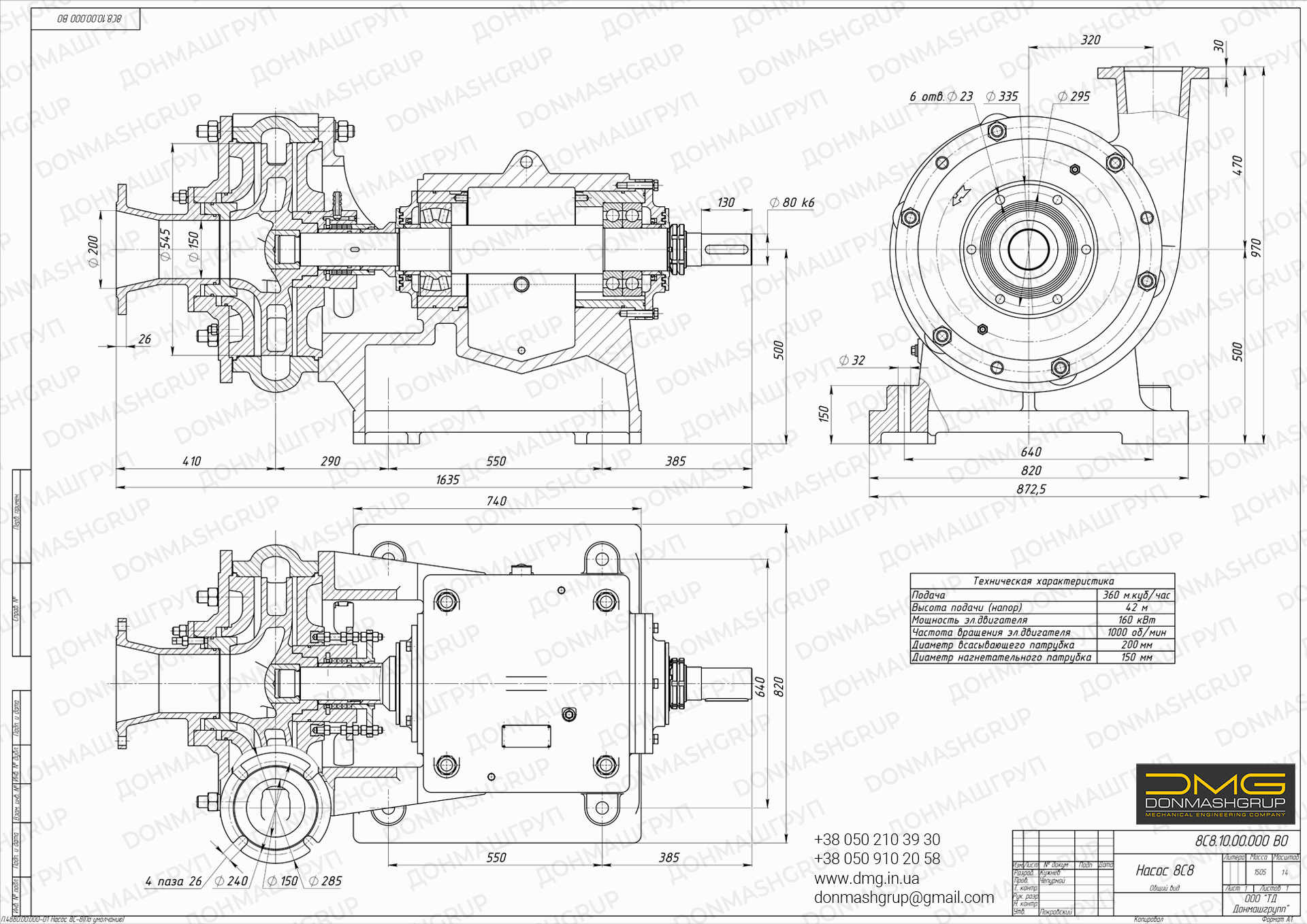

Габаритные размеры насоса без электродвигателя, мм (д-в-ш)	1635-970-873

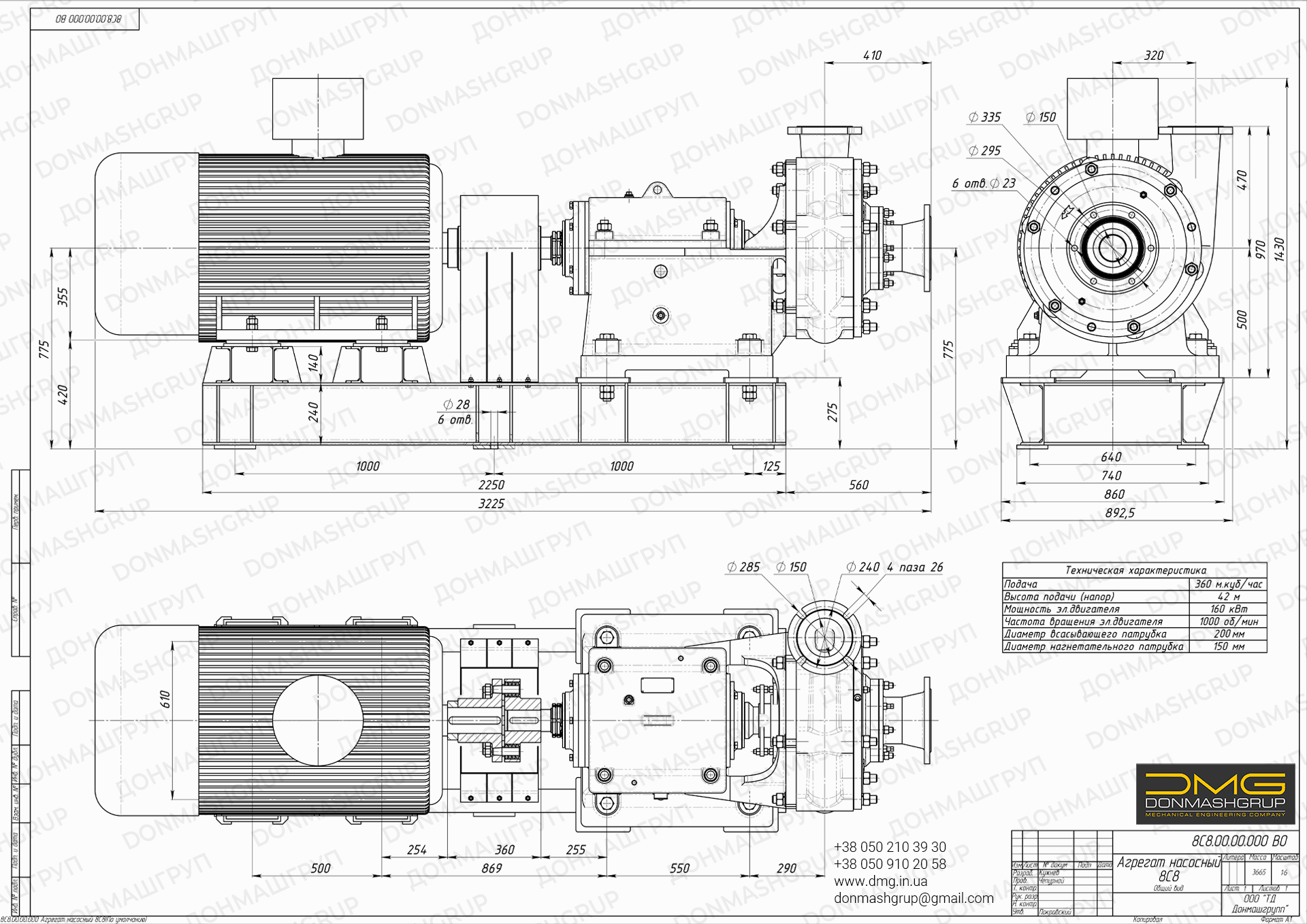

Габаритные размеры агрегата в сборе с электродвигателем, мм (д-в-ш)	3225-1430-893
Масса насоса без электродвигателя, кг	1505
Масса агрегата насосного в сборе с рамой и электродвигателем, кг	3665
