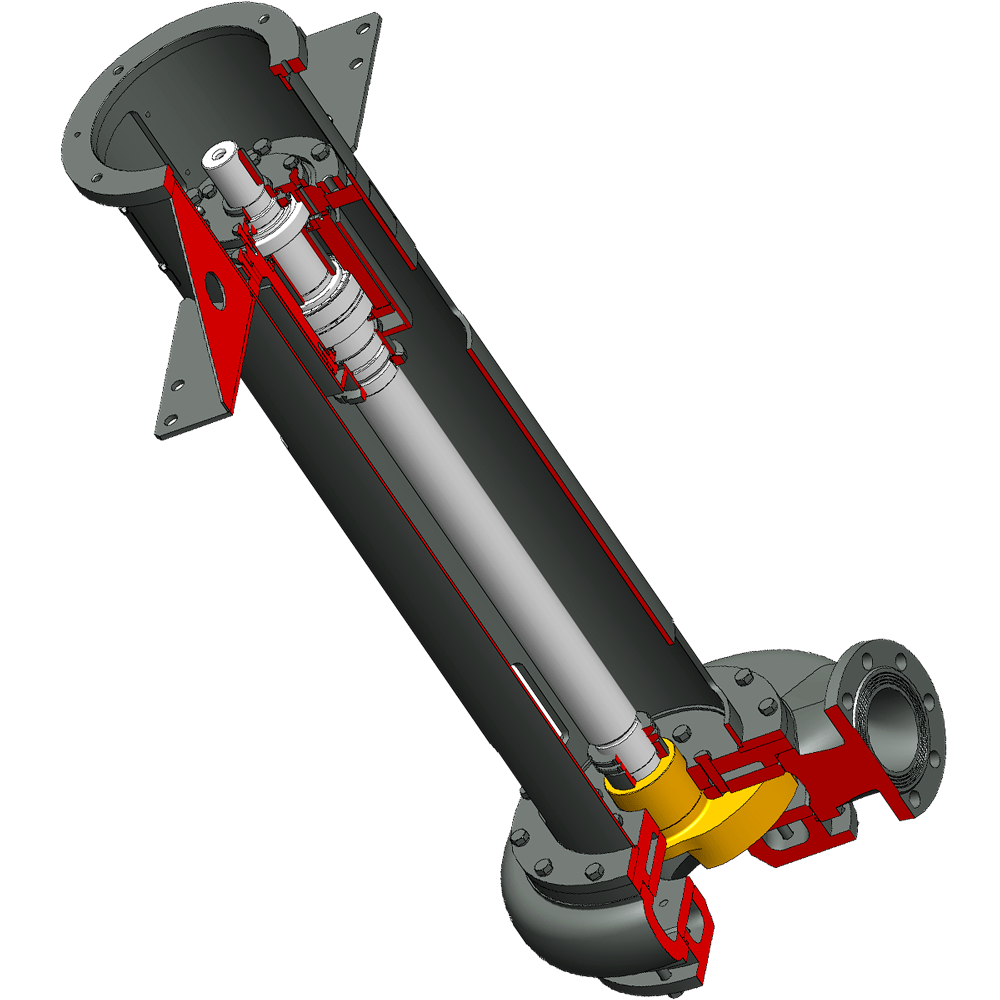

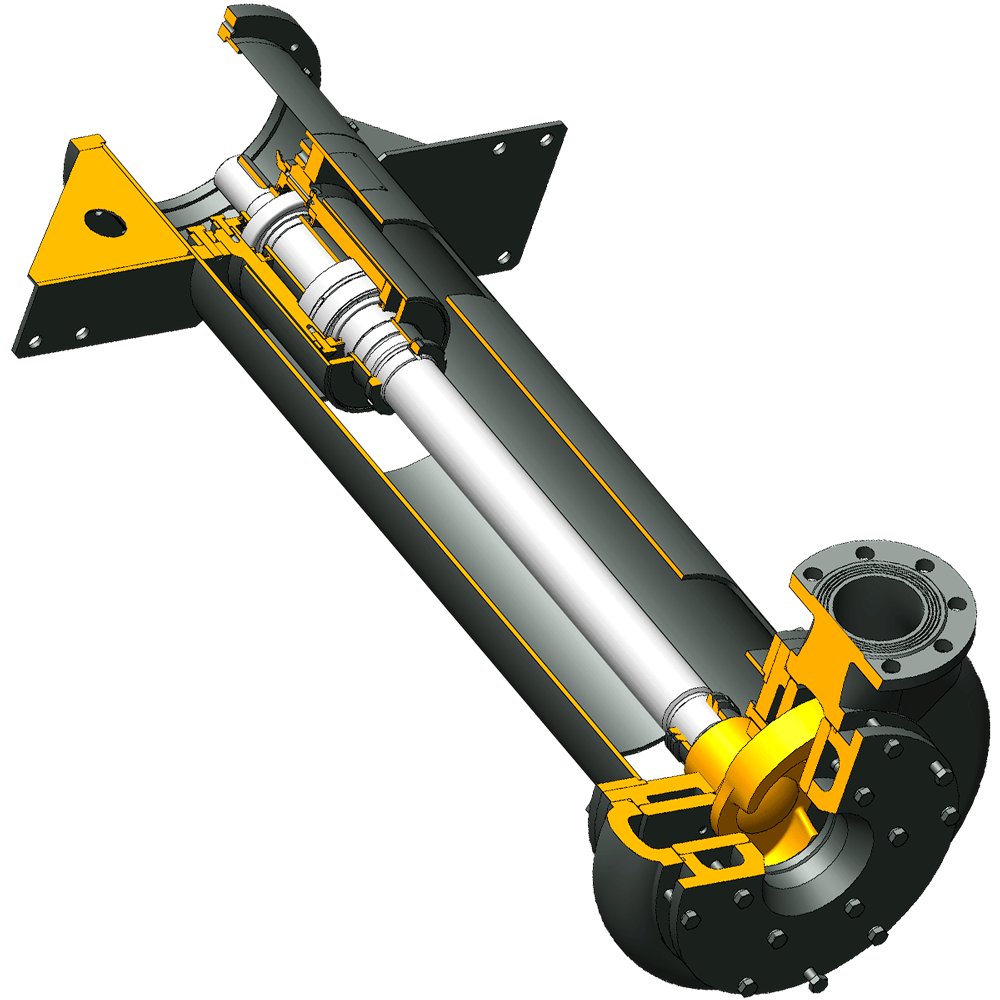

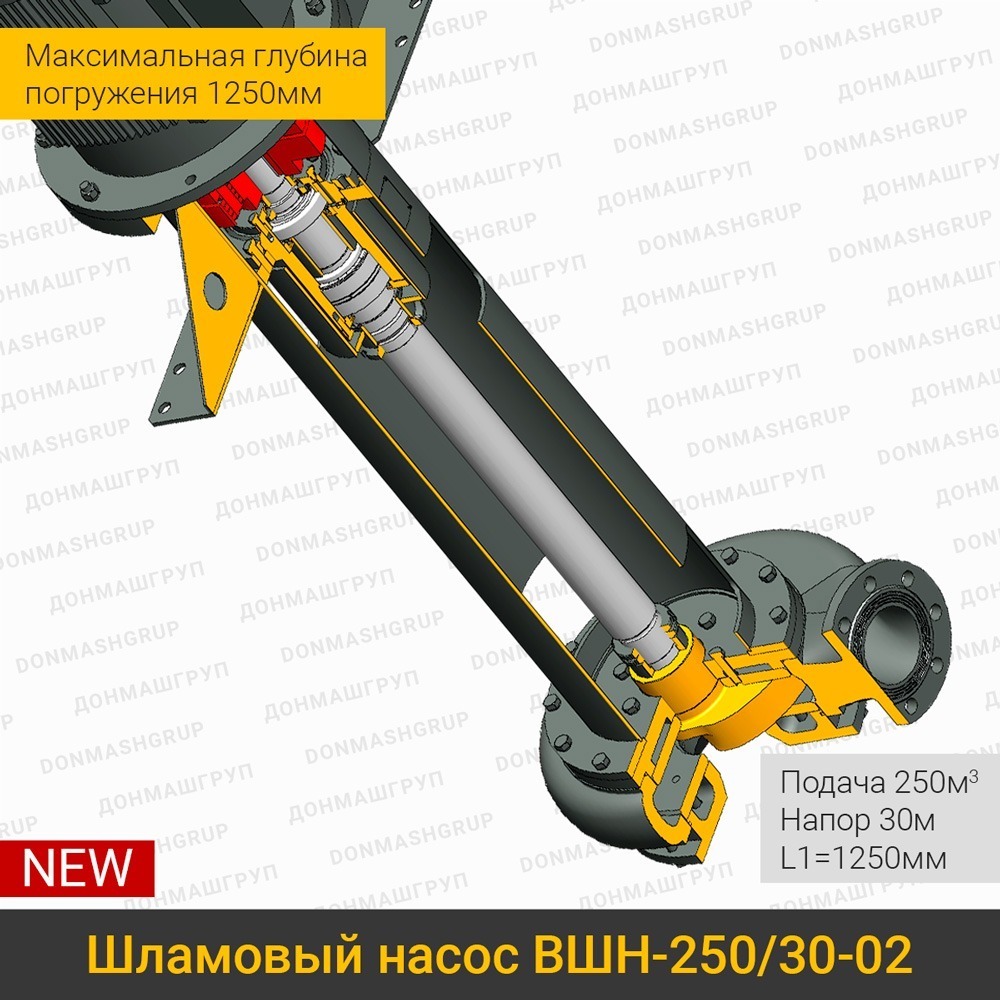

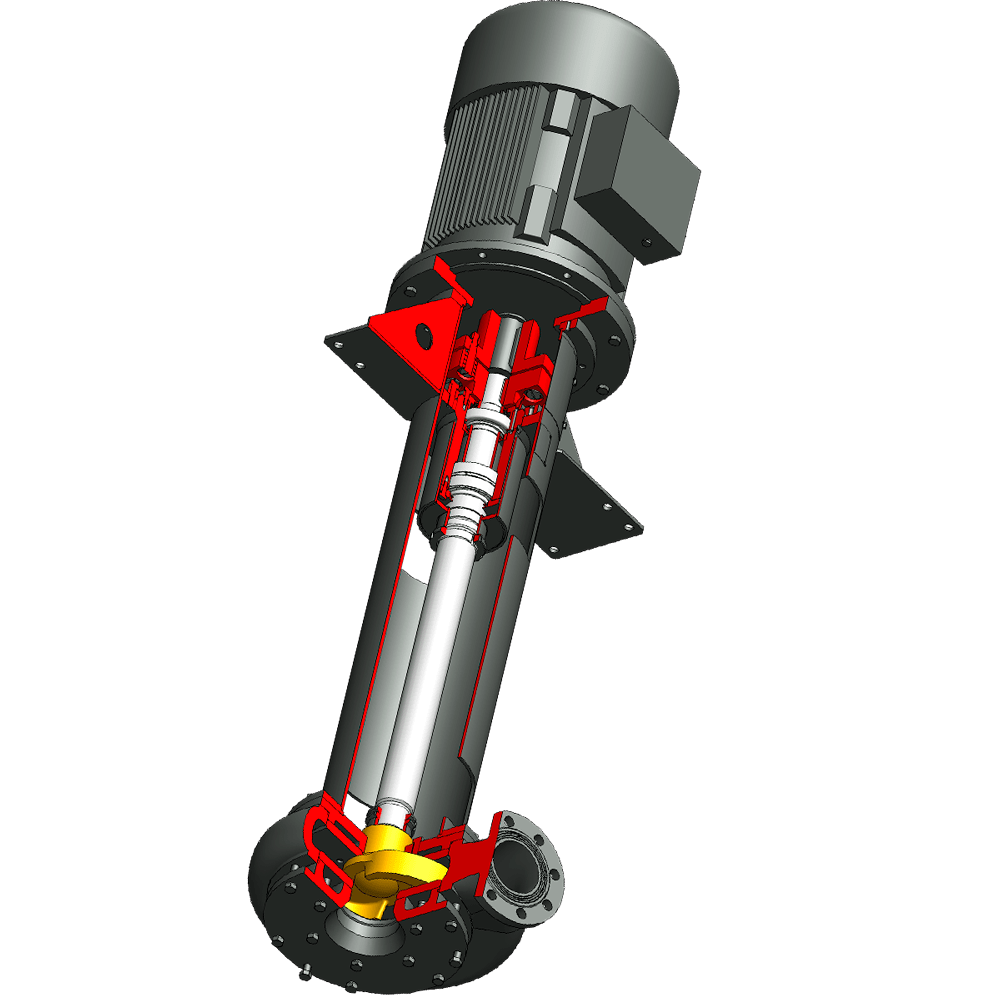

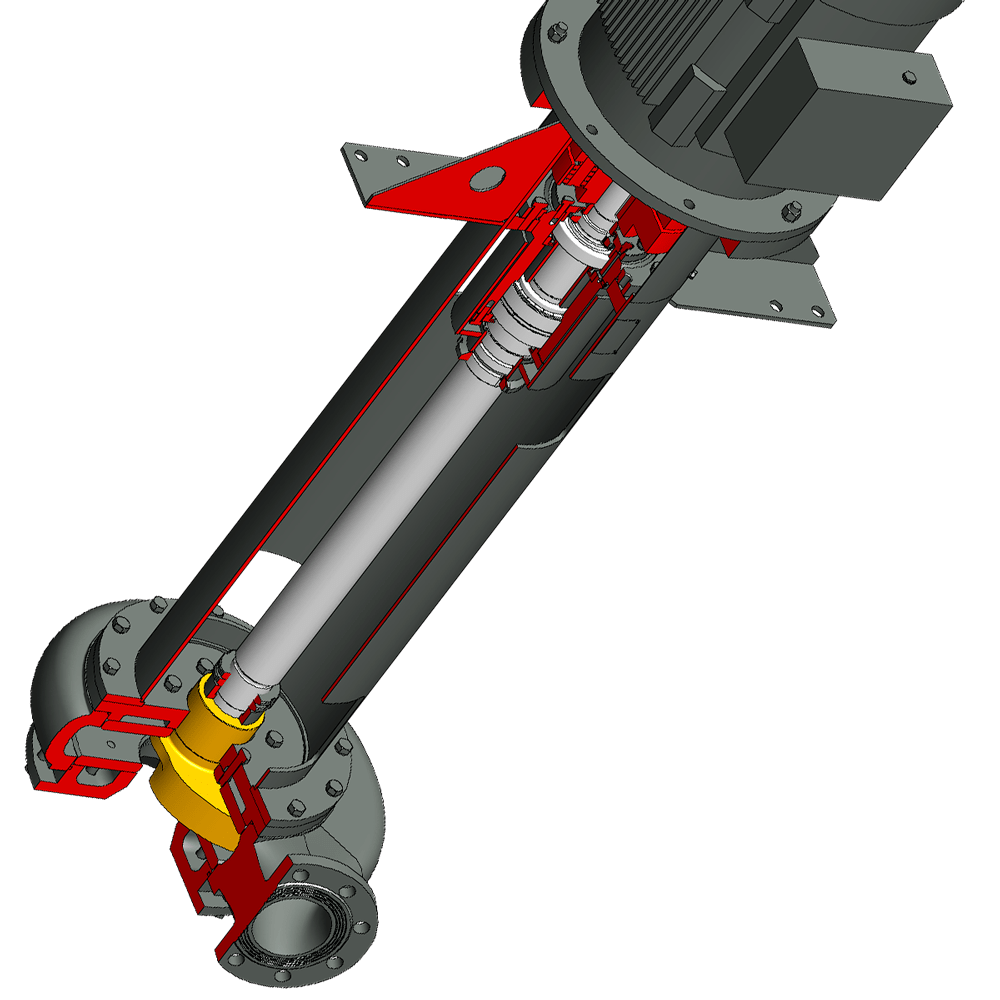

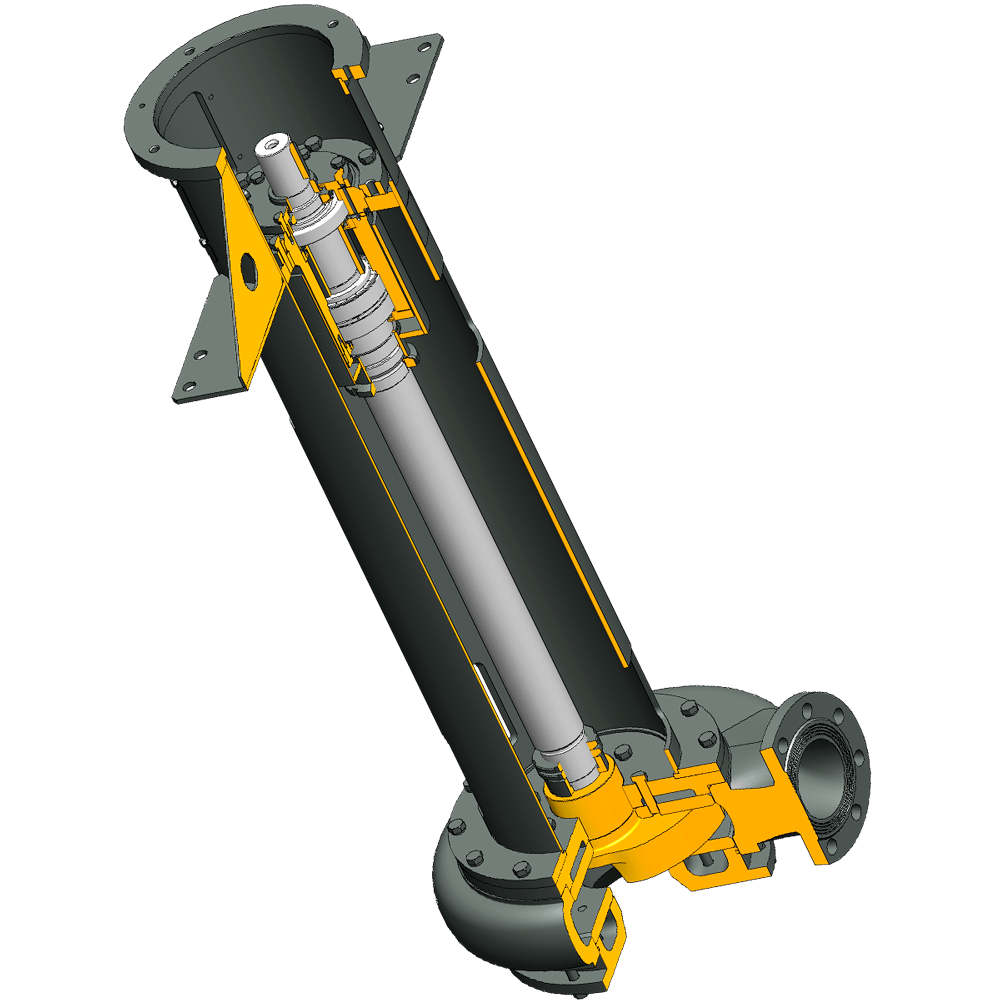

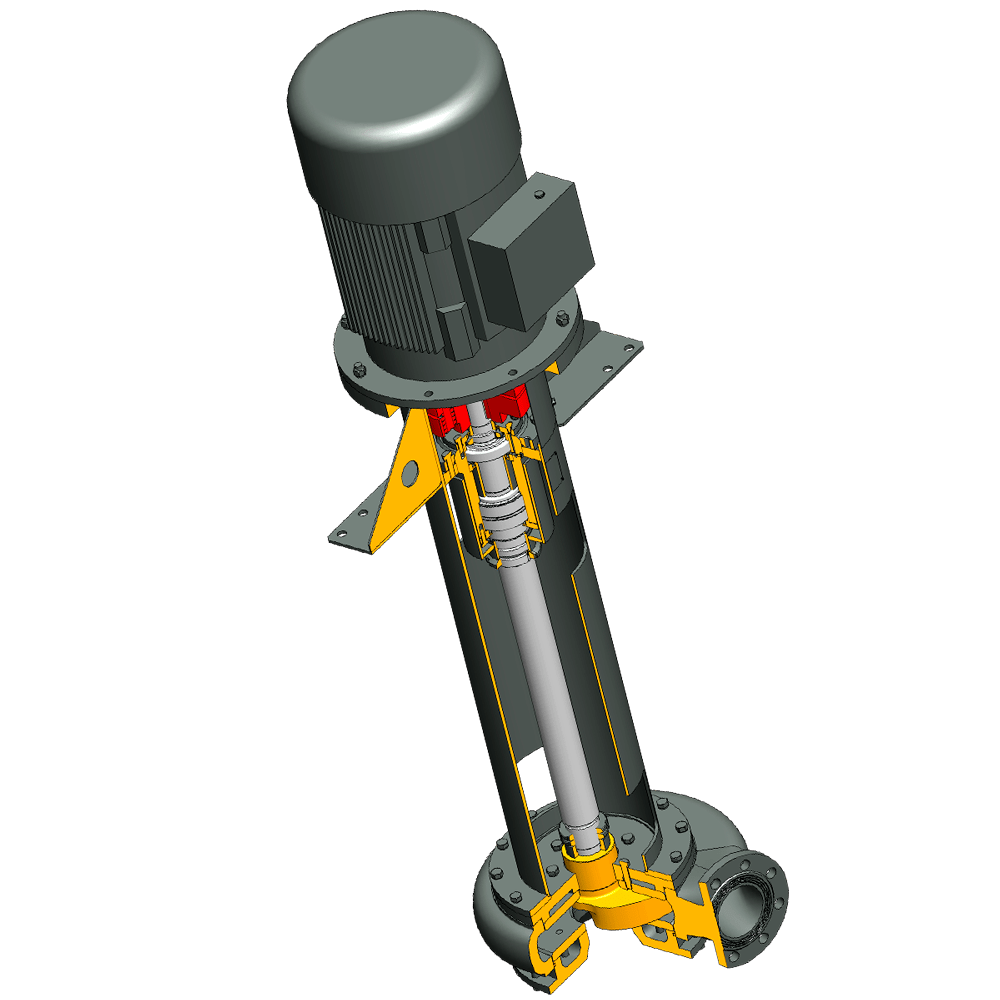

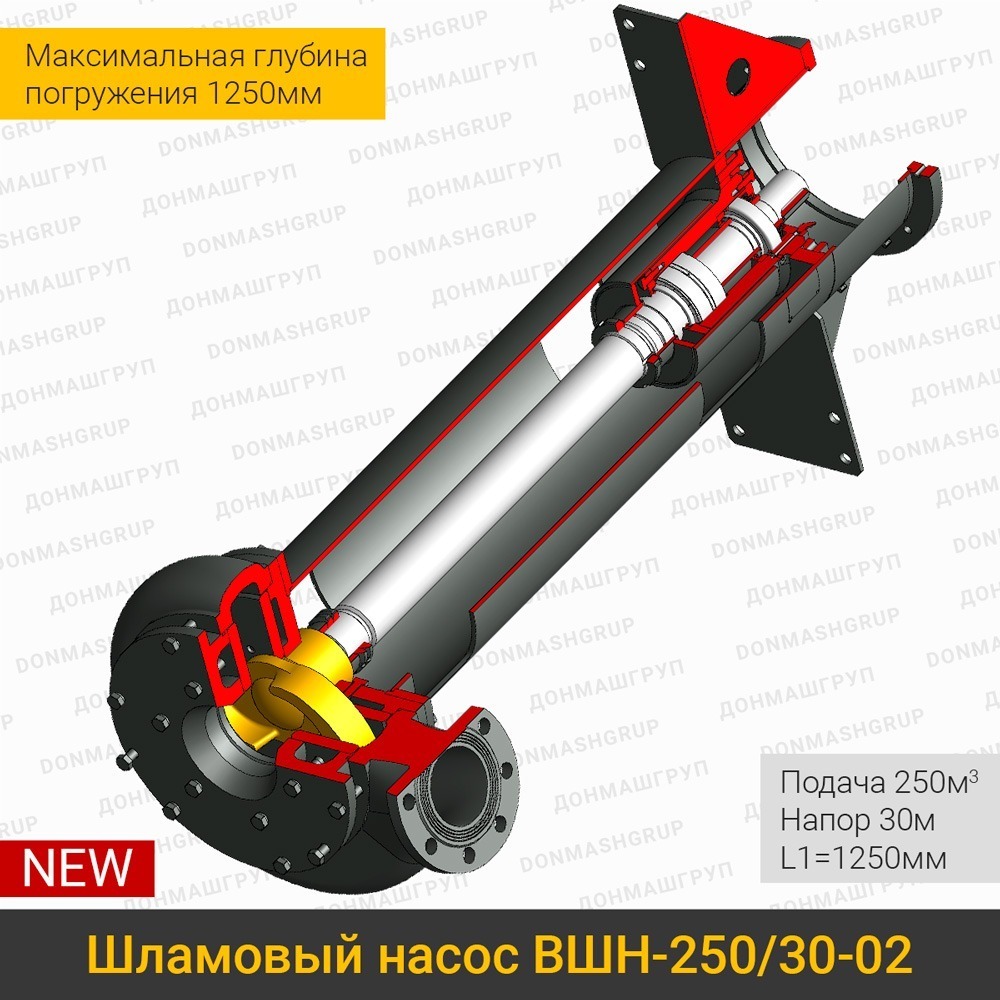

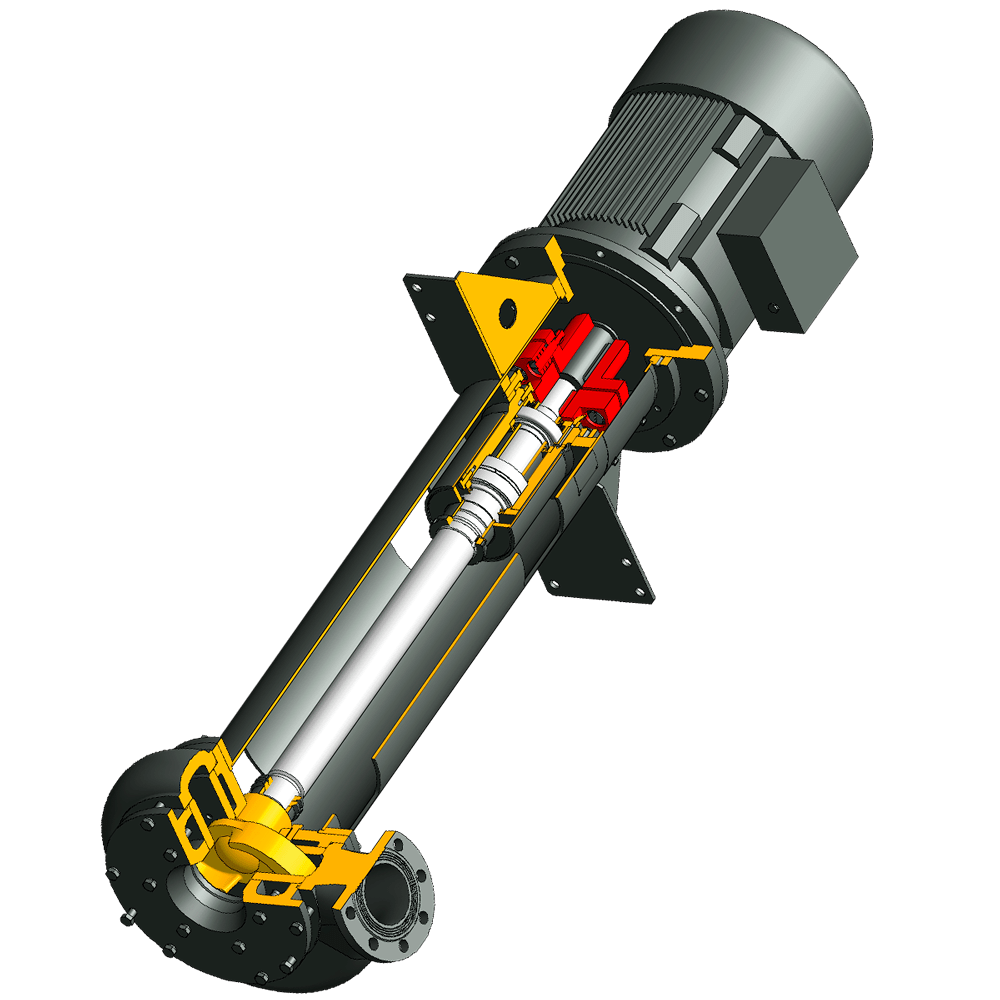

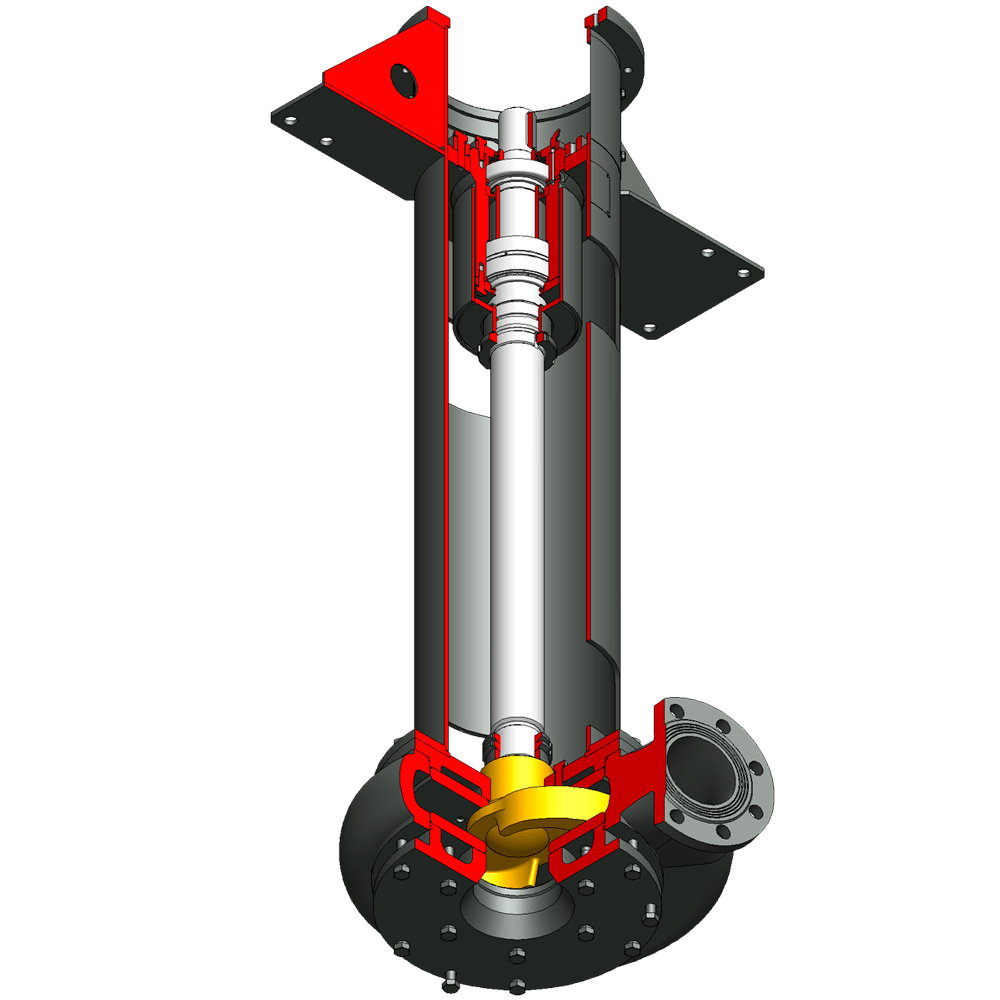

Изображение (3D модель в разрезе) полупогружного вертикального шламового насоса ВШН-250/30-02 L1=1250 производства ДОНМАШГРУП

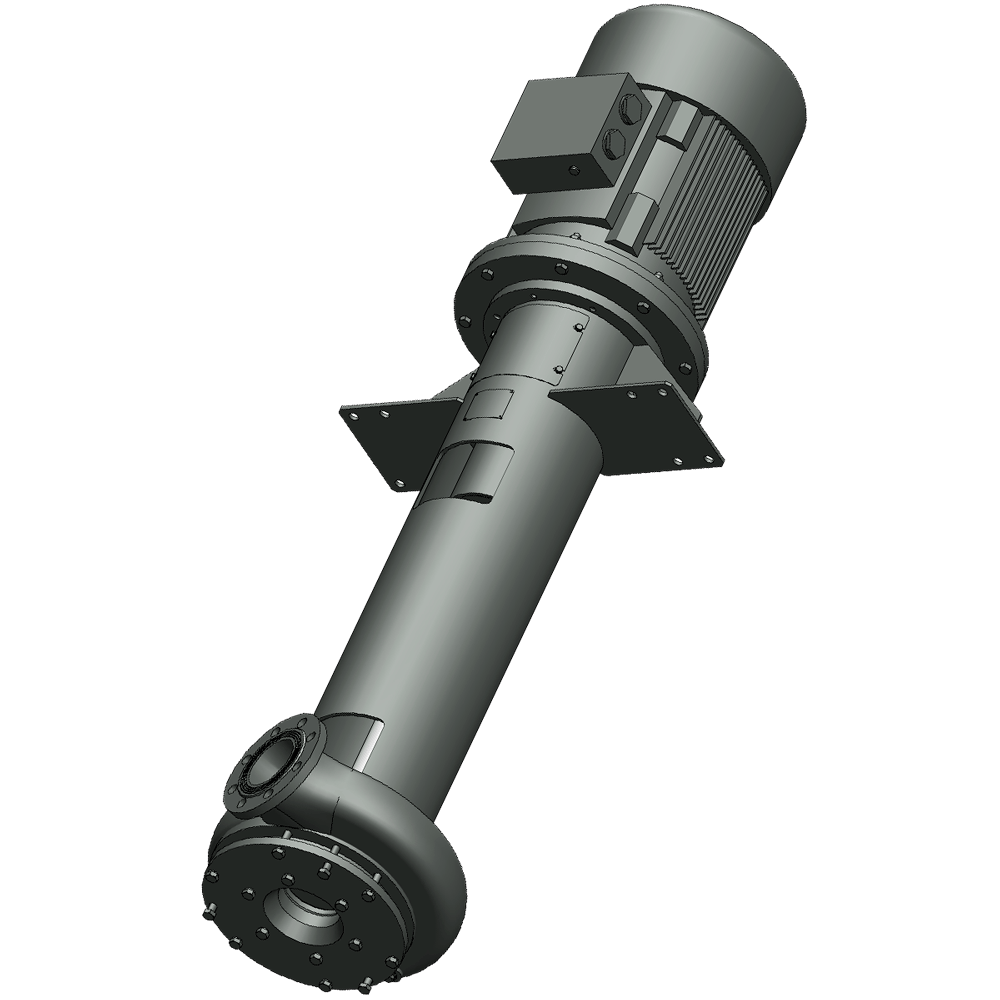

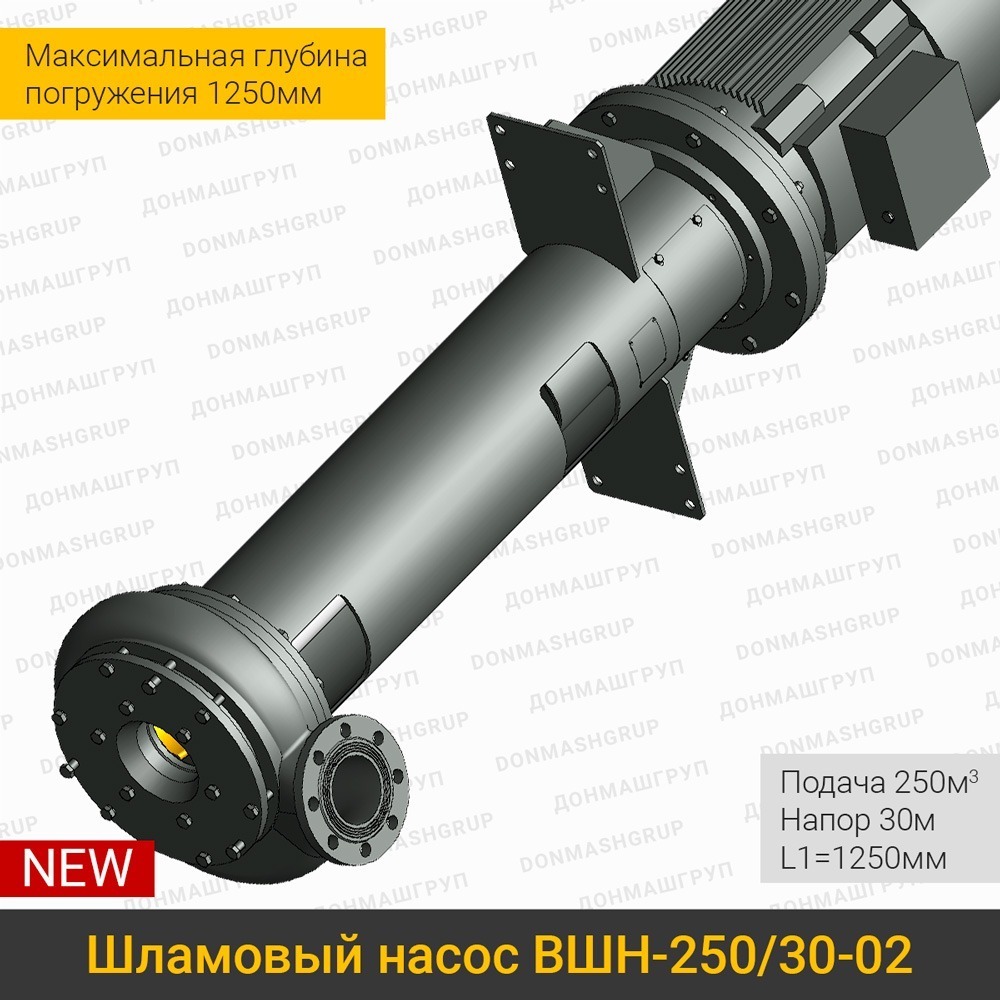

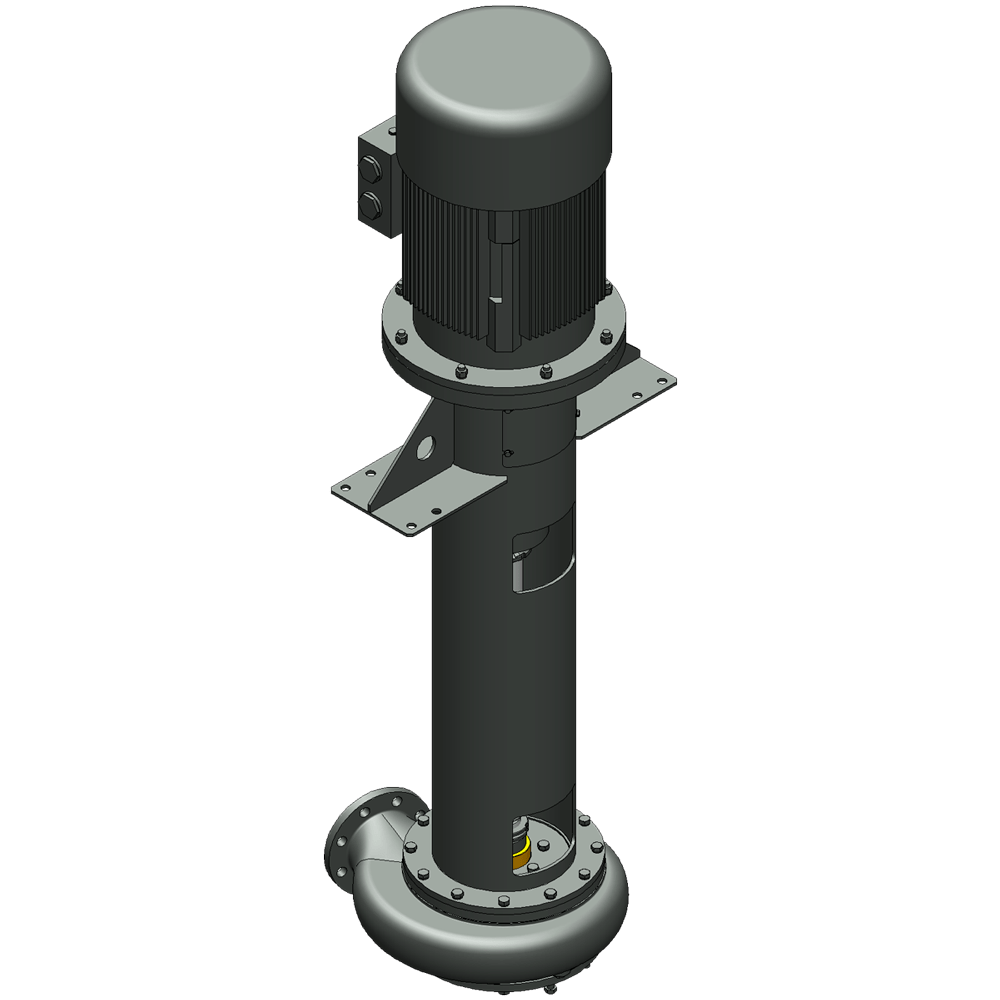

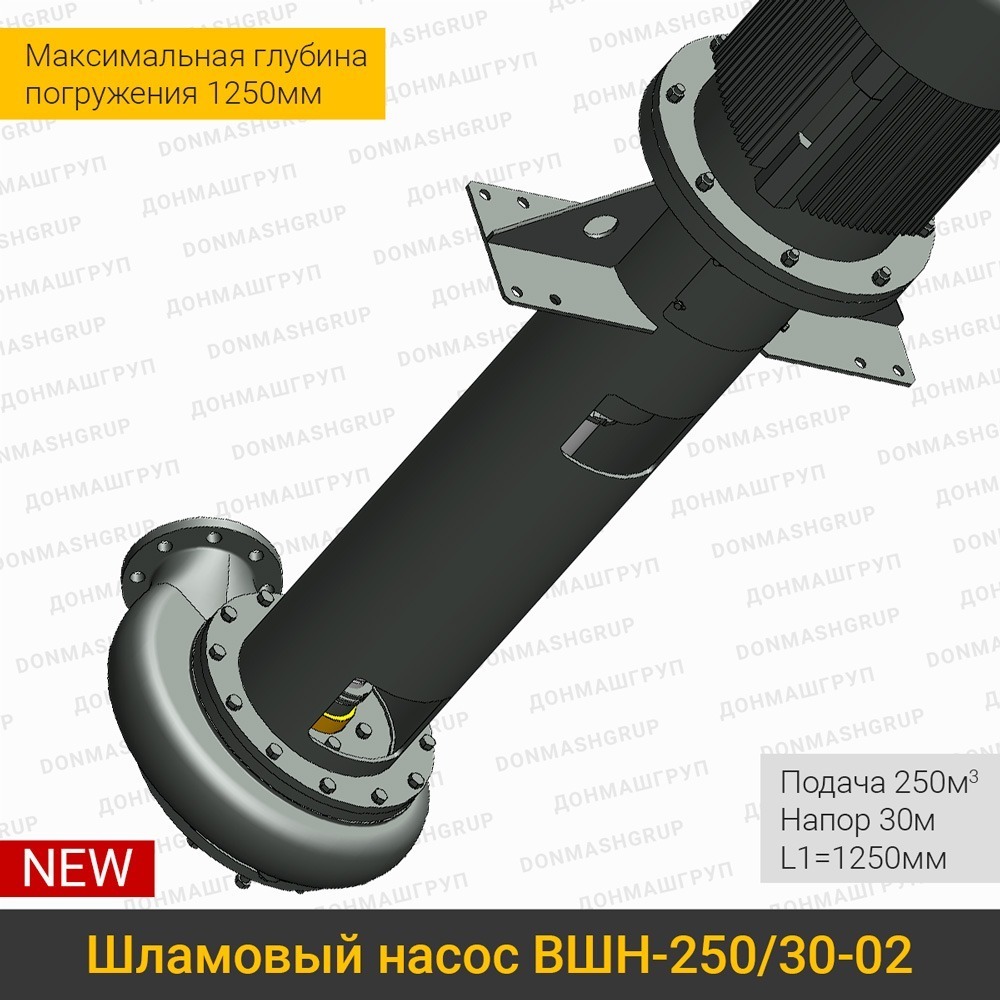

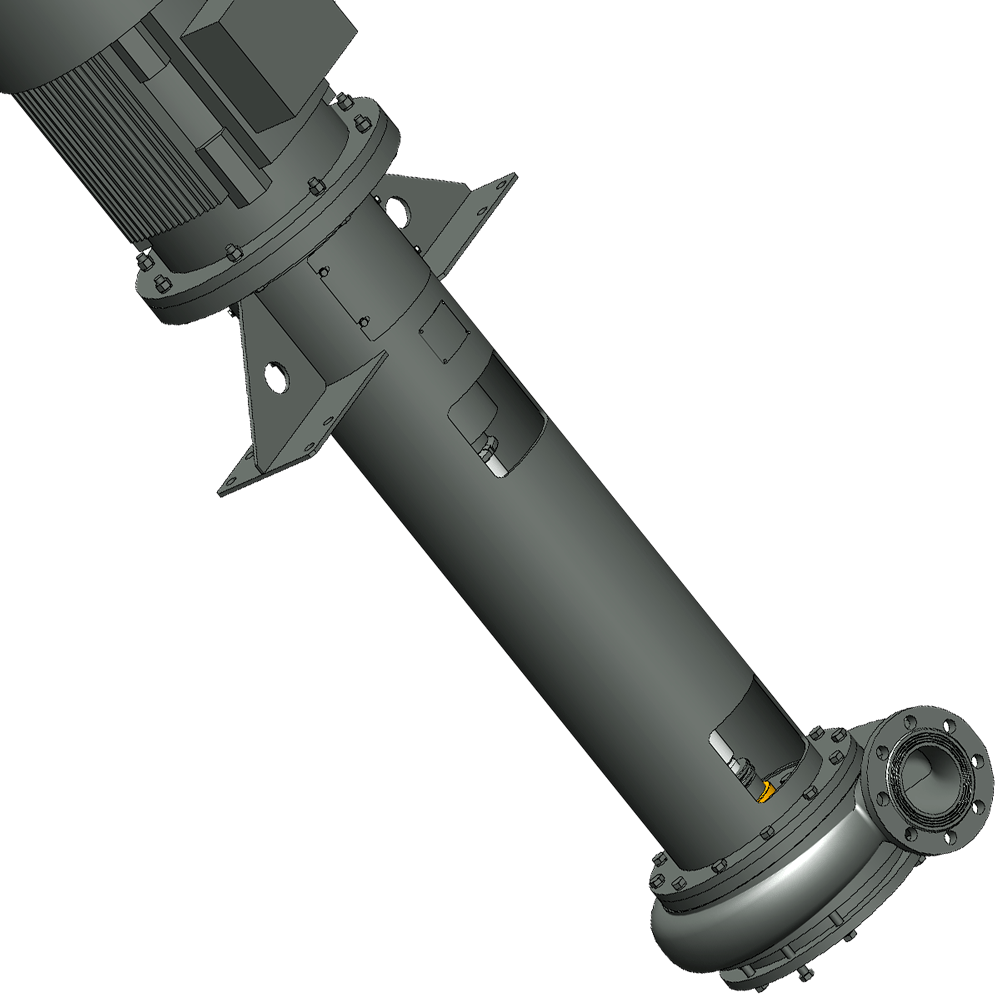

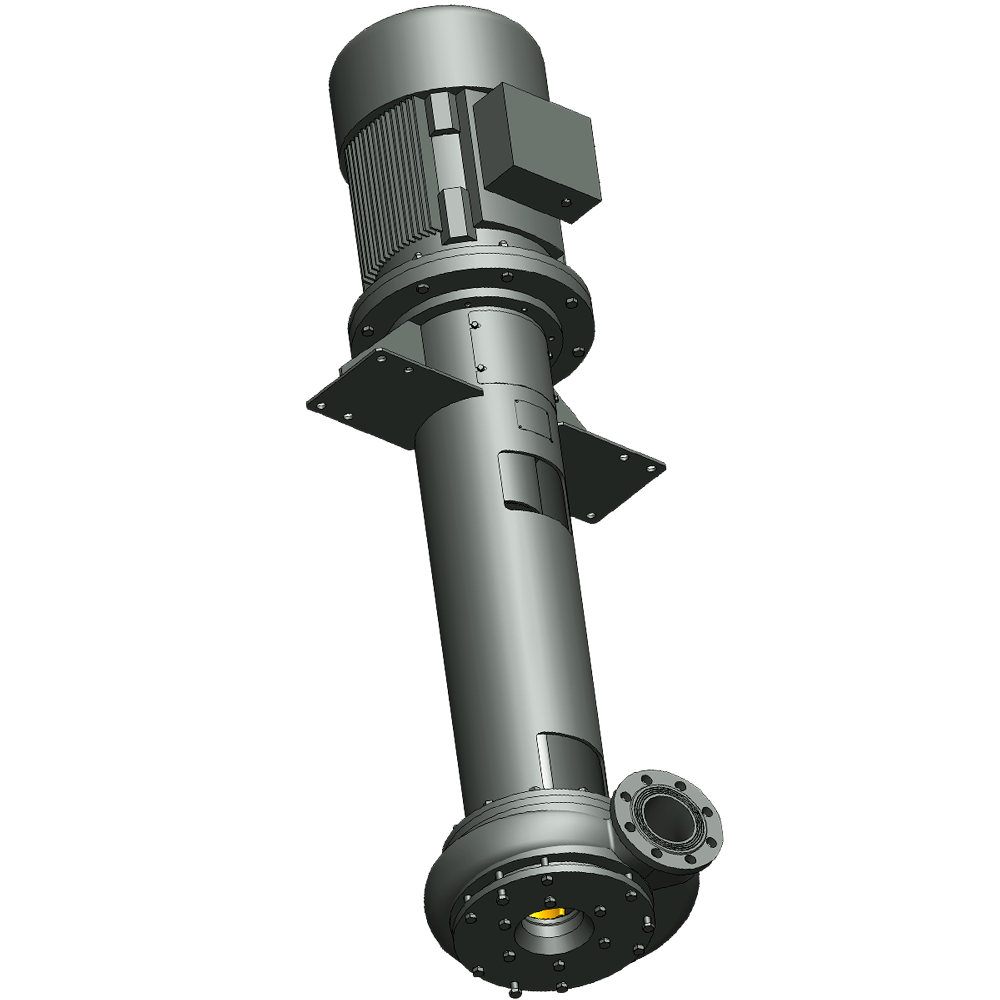

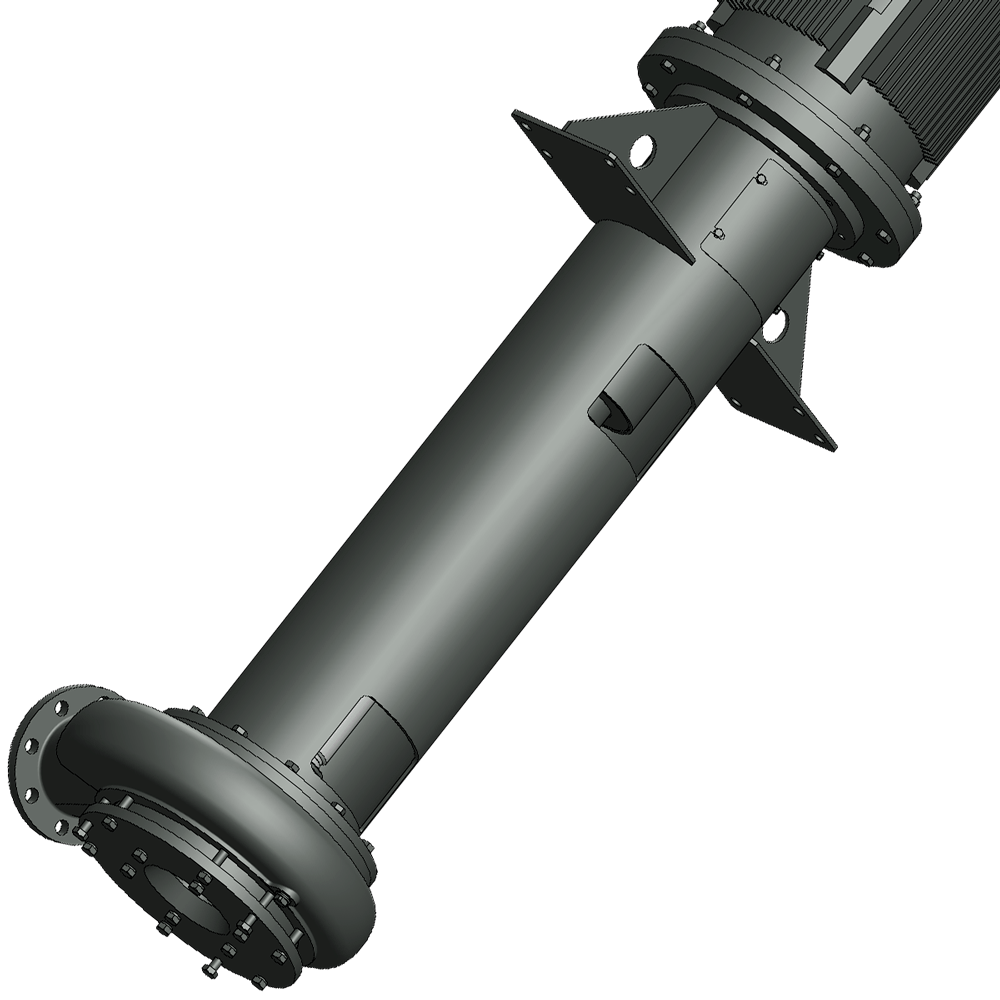

Изображение вертикального полупогружного шламового насоса ВШН-250/30-02 L1=1250 производства ДОНМАШГРУПП

Шламовый насос ВШН-250/30-02 L1=1250

• производительность — 250м3/ч
• напор — 30м
• электродвигатель — 55кВт
• макс. глубина погружения — 1250мм

Фильтр по категории или метке

Категория: Насосы вертикальные для абразивной гидросмеси Метка: Насосы полупогружные, Насосы с подачей до 300м³/ч, Насосы шламовые

Максимальная глубина погружения до 1250мм

Вертикальный шламовый насос ВШН-250/30-02 L1=1250

Полупогружные насосы ВШН-250/30 являются логическим продолжением линейки вертикальных насосов ВШН-150/30 и построены с ними на одной платформе.

Усиленный вал и мощный подшипниковый узел нового шламового насоса ВШН-250/30-02 спроектированы инженерами ДОНМАШГРУПП специально для особо тяжелых условий эксплуатации. В конструкции насоса применена схема установки и тип подшипников, которые применяются в полупогружных насосах WARMAN.

Назначение и область применения шламового насоса ВШН-250/30-02 L1=1250

Вертикальный полупогружной шламовый насос ВШН-250/30 предназначен для перекачивания промывочного раствора при бурении скважин, бытовых и промышленных сточных вод, различных абразивных гидросмесей (глинистых и гравийных растворов, пульпы с включениями шлам, песка, руды) плотностью от 1000 кг/м3 до 1300 кг/м3, объёмной концентрацией твёрдых включений до 30% объема, при максимальной их величине до 20 мм, температурой от +4°С до +50°С, водородным показателем рН 6-8.

Максимальная глубина погружения насоса ВШН-250/30-02 до 1250мм.

Шламовые насосы ВШН-250/30 применяются в горнодобывающей, горнообогатительной, металлургической, строительной, цементной и других отраслях промышленности.

Проточная часть и особенности конструкции шламового насоса ВШН-250/30-02 L1=1250

Проточная часть (рабочее колесо открытого типа, спиральный корпус, патрубок всаса, верхний и нижний бронедиски) шламового насоса ВШН-250/30-02 L1=1250 изготовлена из легированной стали 40х. Бронедиски и рабочее колесо насоса ВШН-250/30-02 подвергаются закалке и имеют твердость 40…45 HRC.

Отличительной особенностью вертикального шламового насоса ВШН-250/30-02 производства ДОНМАШГРУПП является его мощный подшипниковый узел и усиленный вал диаметром 90мм.

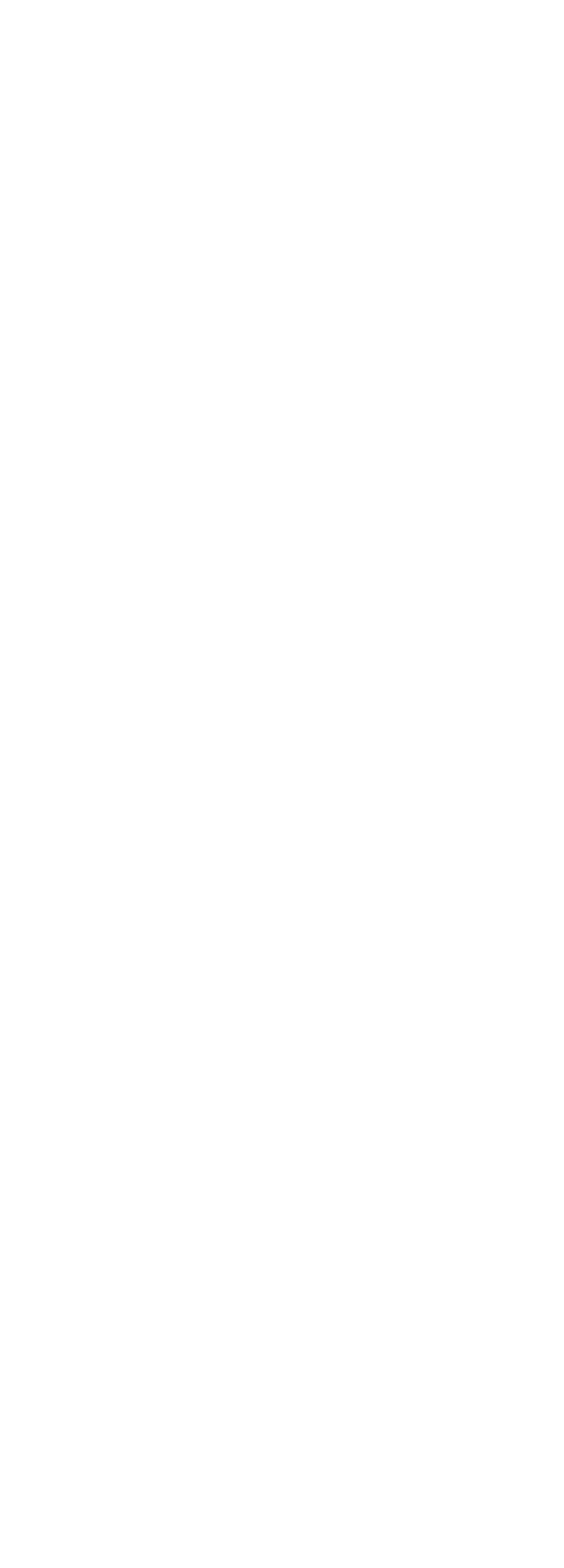

В верхней части ротора установлен роликовый радиальный однорядный подшипник 32216. В нижней части корпуса подшипников — роликовый двухрядный конический, радиально упорный, с коническими роликами подшипник 97516, динамической грузоподъёмностью 320Кн (32,6 тонны).

Кроме насоса ВШН-250/30-02 в сборе или комплектующих проточной части, у нас вы можете купить любые запасные части для насосов ВШН-250/30 или ВШН-150/30 по цене завода изготовителя.

Технические характеристики шламового насоса ВШН-250/30-02 L1=1250

Подача, м3/ч	250
Напор, м	30
Максимальная глубина погружения, мм	1250
КПД, не менее, %	55
Рекомендуемая мощность электродвигателя, кВт	55
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	140
Диаметр нагнетающего патрубка, мм	125
Габаритные размеры насоса без электродвигателя, мм (д-в-ш)	674-1640-860
Габаритные размеры агрегата насоса в сборе с электродвигателем , мм (д-в-ш)	674-2415-860
Масса насоса без электродвигателя, кг	461
Масса агрегата насоса в сборе с электродвигателем, кг	1024
