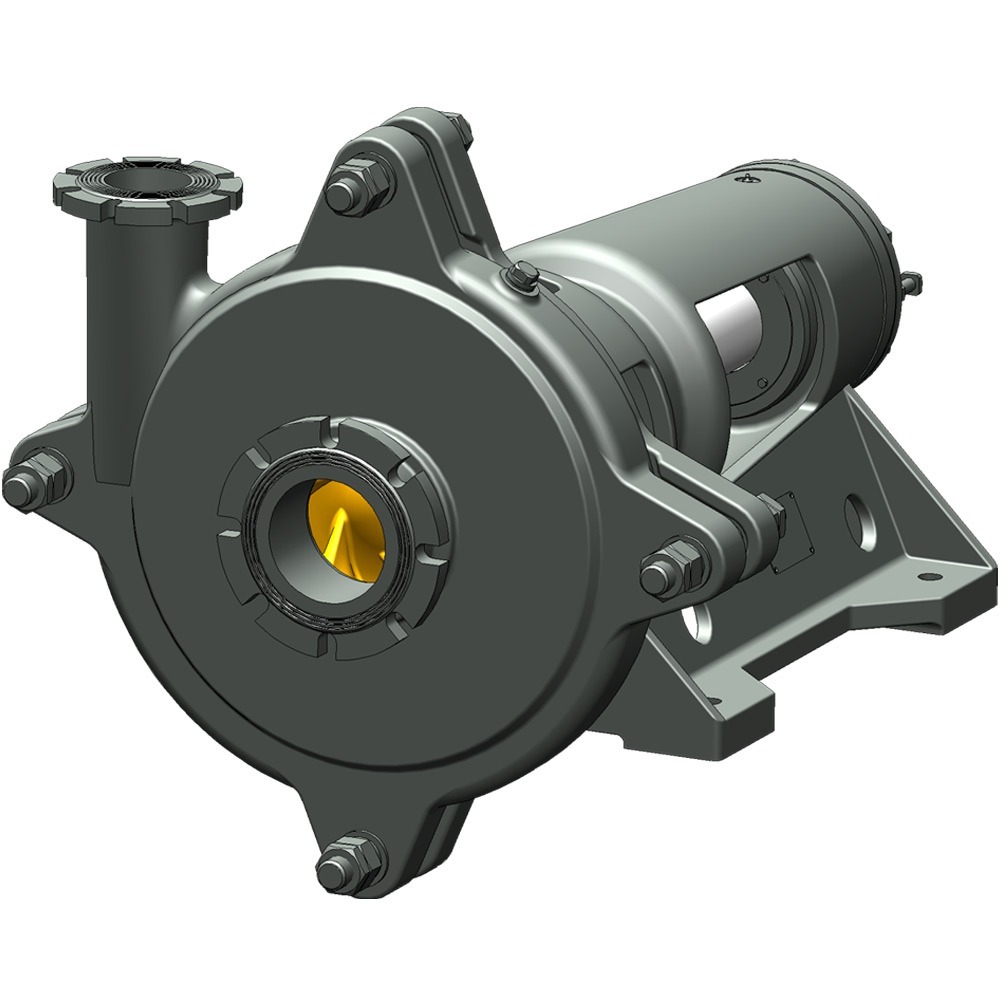

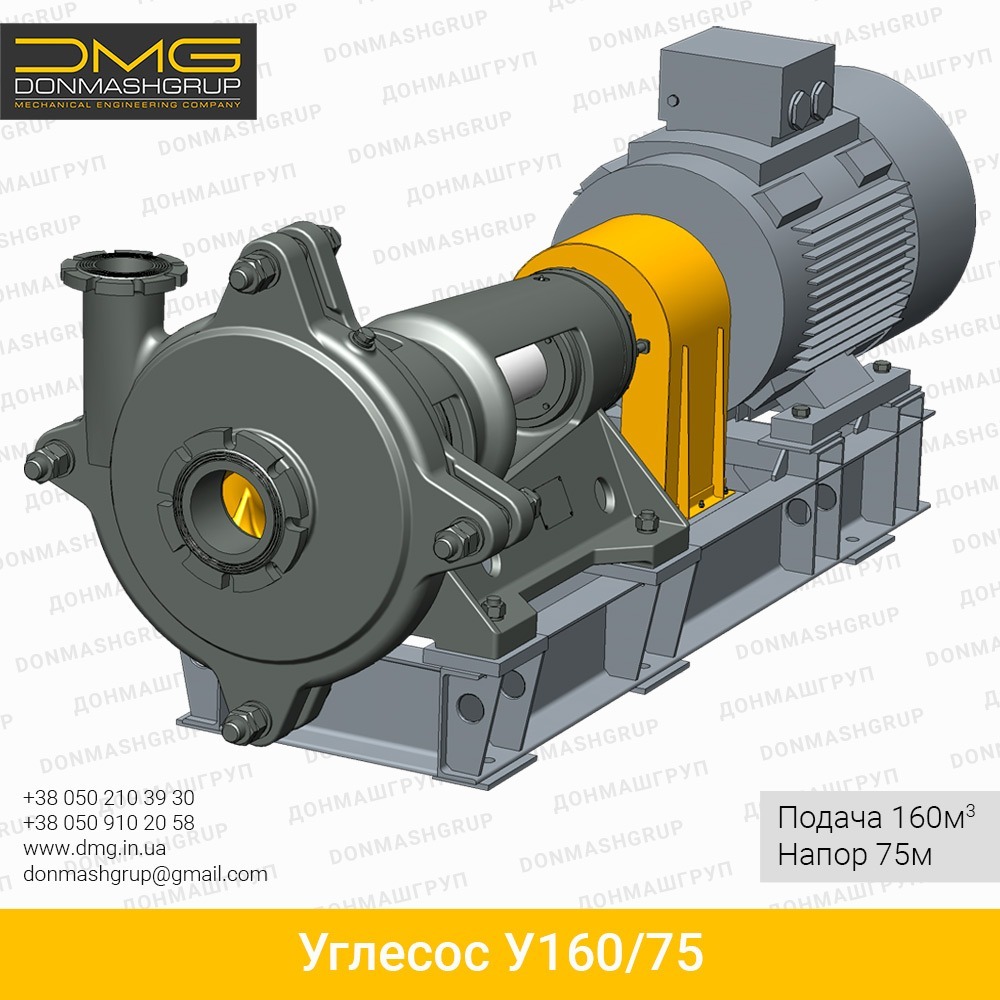

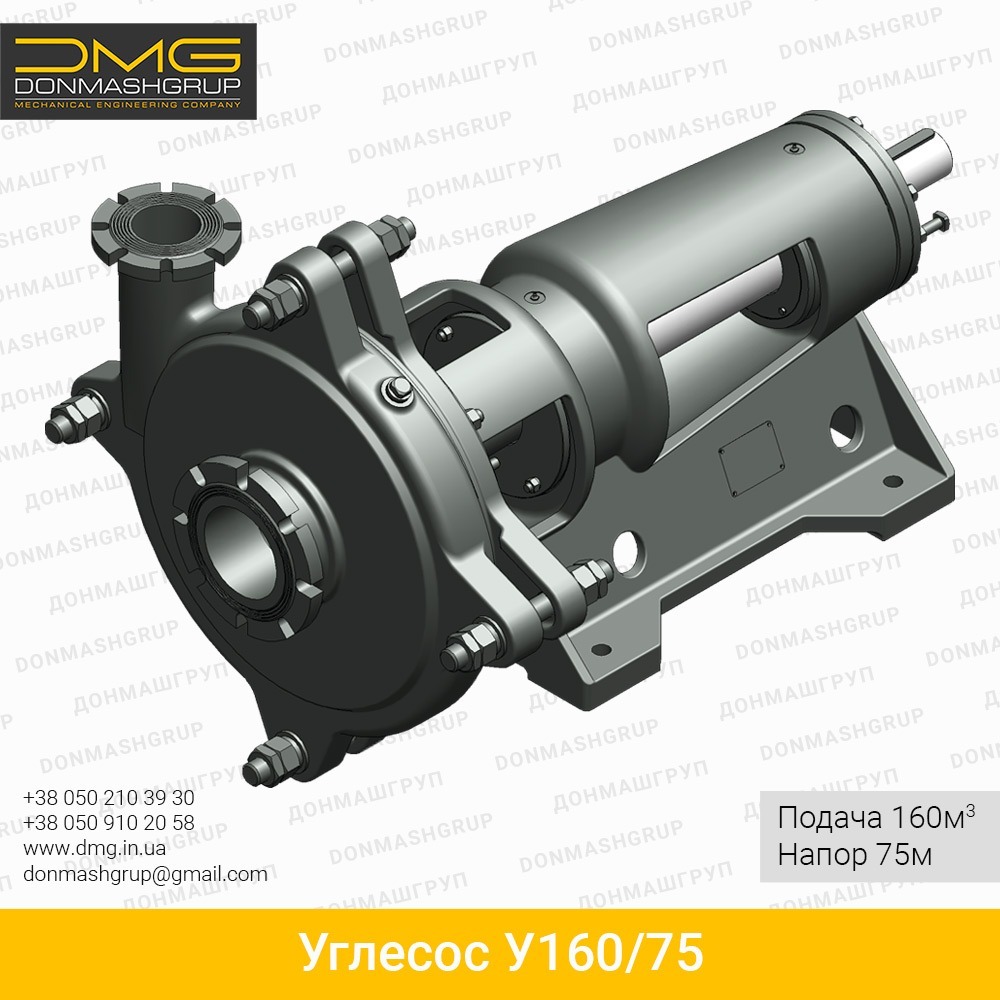

Изображение (3D модель) насоса угольного – углесос У160/75 производства ДОНМАШГРУП

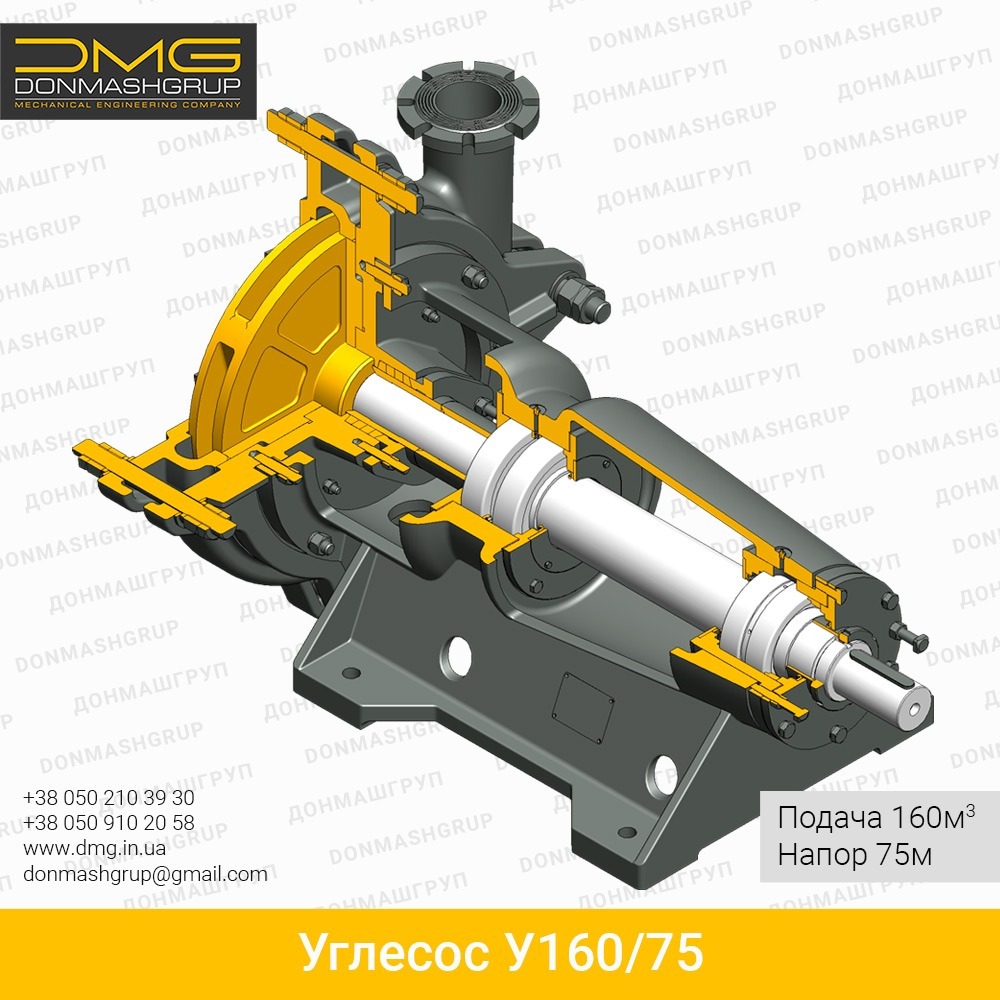

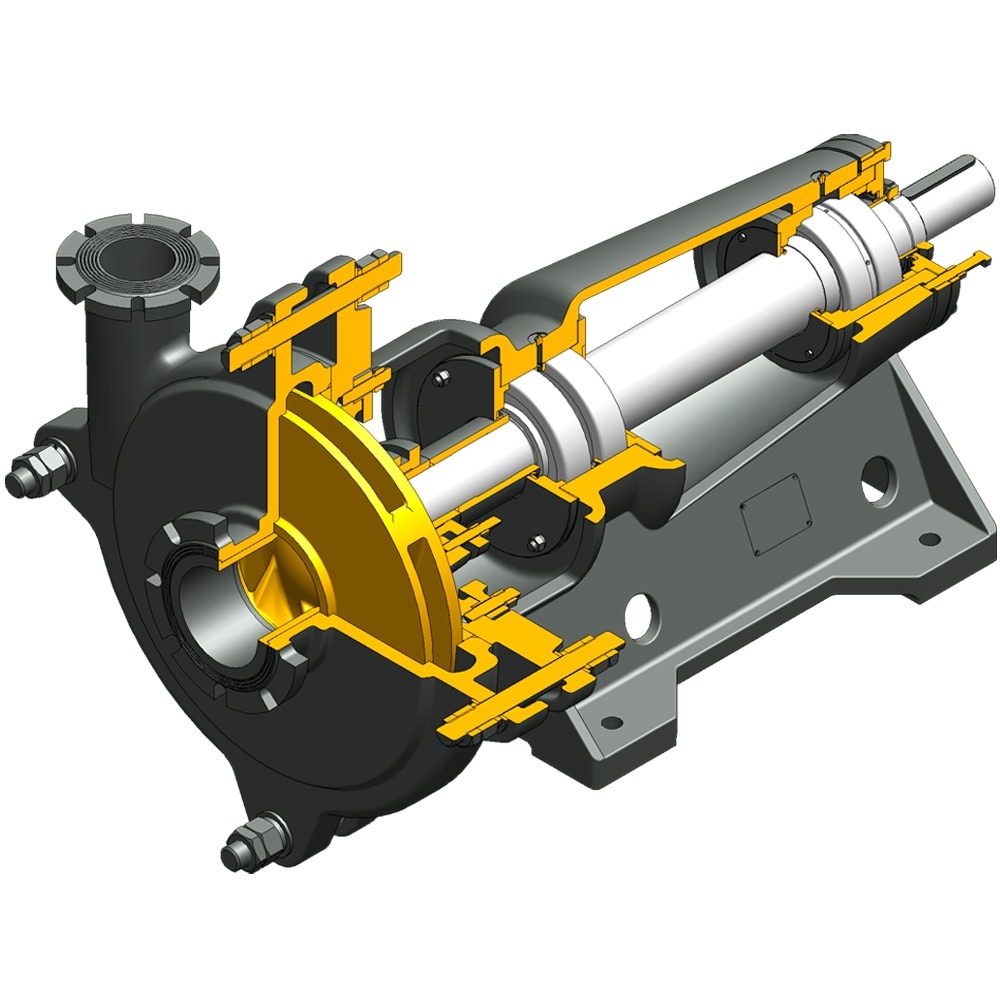

Изображение углесоса У160/75 в разрезе (производство ДОНМАШГРУП)

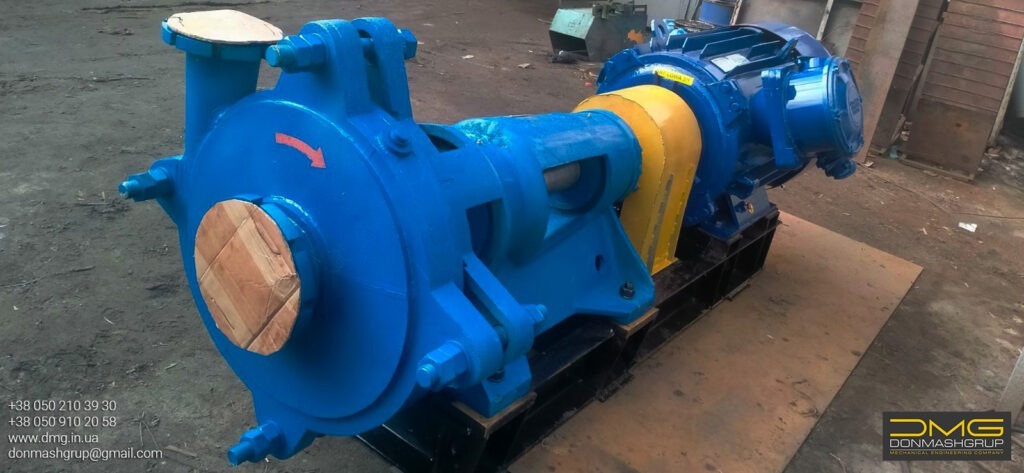

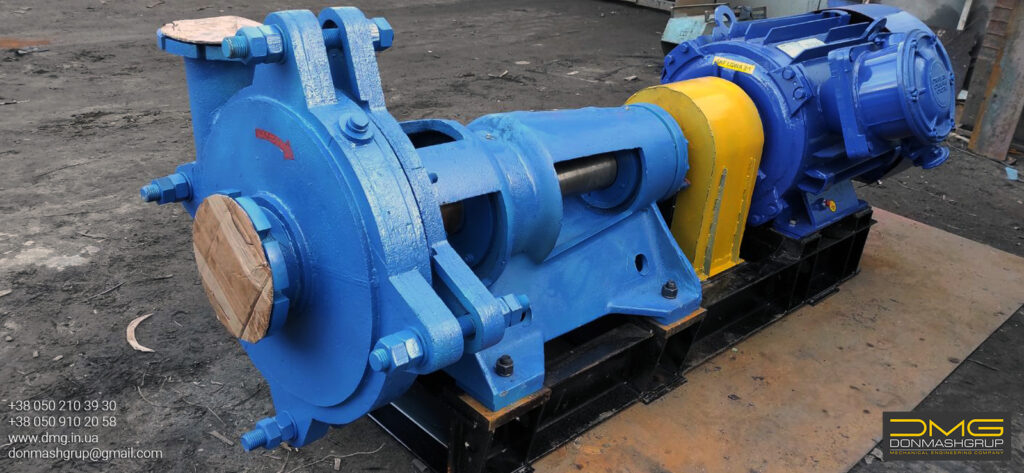

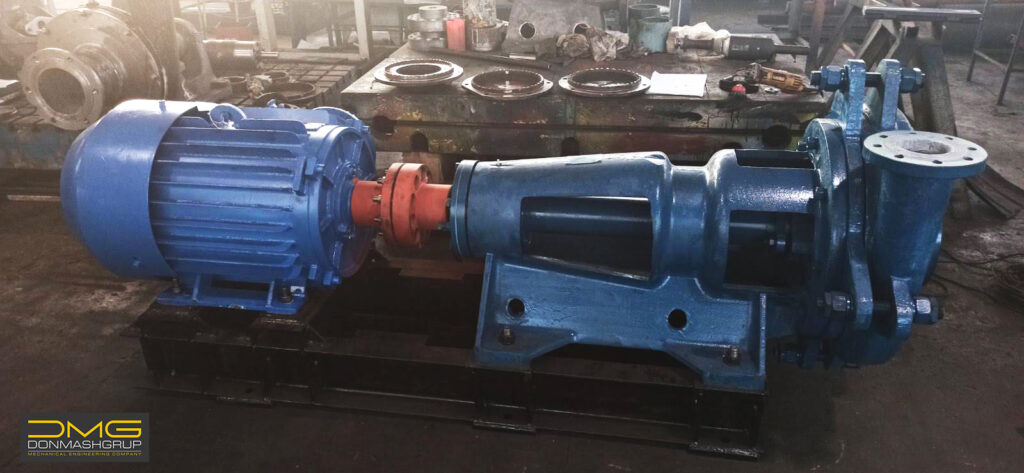

Углесос У160/75

• производительность — 160м3/ч
• напор — 75м
• электродвигатель от 75кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы с подачей до 300м³/ч, Насосы угольные и землесосы

УГЛЕСОС У160/75

Углесос разработан и построен инженерами ДОНМАШГРУПП по специальному заказу шахтеров для ДТЭК ДОБРОПОЛЬЕУГОЛЬ

Назначение насоса угольного У160/75

Углесос У160/75 предназначен для гидротранспортировки угля и подобных твердых кусковых материалов (гидросмесей) с водородным показателем рН 6-8, с размером твердых частиц не более 30 мм (допускается редкое включение частиц до 35 мм), с соотношением твердой и жидкой фаз по массе не более 1:3 (Т:Ж=1:3), и температурой перекачиваемой гидросмеси не более 50 °С. Содержание породы в твердой фазе не должно превышать показатель в 40%.

Проточная часть и особенности конструкции углесоса У160/75

В зависимости от состава перекачиваемой пульпы проточная часть углесоса У160/75 (рабочее колесо, бронедиск, корпус спиральный) может быть изготовлена ДОНМАШГРУПП в двух исполнениях:

легированная сталь 40х с закалкой и твердостью 40…45 HRC
особо устойчивые к абразивному износу высокохромистые чугуны: ИЧХ22, ИЧХ16, ИЧ190Х30Г, ИЧ300Х18Г3

В зависимости от условий эксплуатации, по согласованию с заказчиком углесос У160/75 может агрегатироваться электродвигателями от 75кВт до 110кВт

ДРУГИЕ УГЛЕСОСЫ ПРОИЗВОДСТВА ДОНМАШГРУПП

3D изображение углесоса НУВ-450/130 производства ДОНМАШГРУПП

Высоконапорный углесос НУВ-450/130

3D изображение углесоса 12У10 производства ДОНМАШГРУПП

Углесос 12У10 (У900/85)

Углесос У900/90

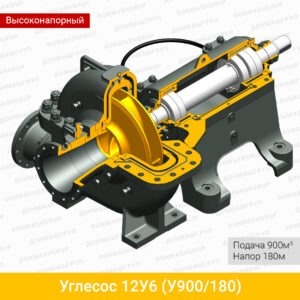

3D изображение в разрезе углесоса 12У6 (У900/180) производства ДОНМАШГРУП

Высоконапорный углесос 12У6 (У900/180)

Технические характеристики
углесоса у160/75

Подача, м3/ч	160
Напор, м	75
Допускаемый кавитационный запас, м, не менее	6
КПД, не менее, %	60
Минимальная мощность электродвигателя, кВт	75
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	146
Диаметр нагнетающего патрубка, мм	100
Габаритные размеры без электродвигателя, мм (д-в-ш)	1404-900-900
Габаритные размеры агрегата насосного в сборе с электродвигателем, мм (д-в-ш)	2258-1000-900
Масса насоса без электродвигателя, кг	831
Масса агрегата насосного в сборе с рамой и электродвигателем, кг	1501
