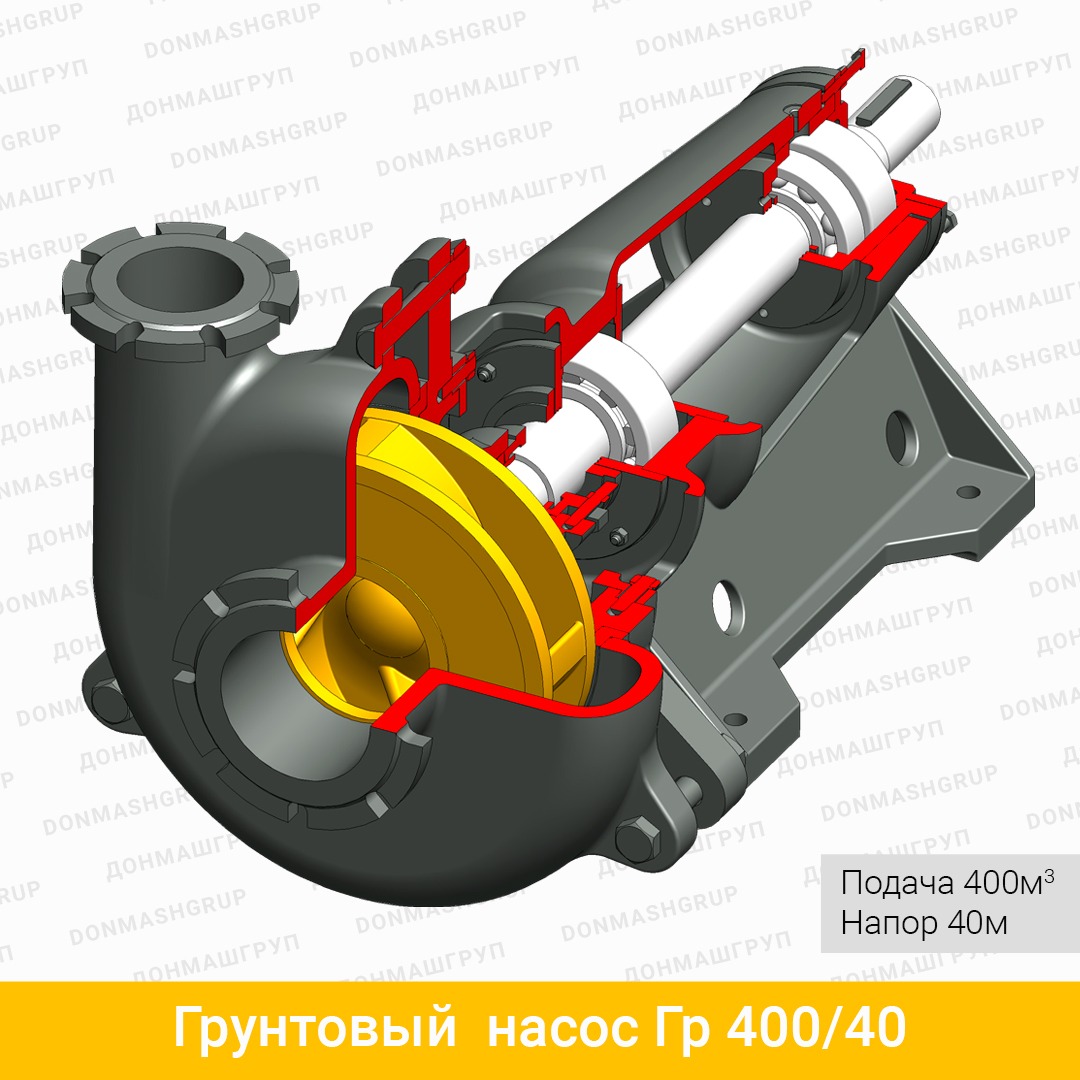

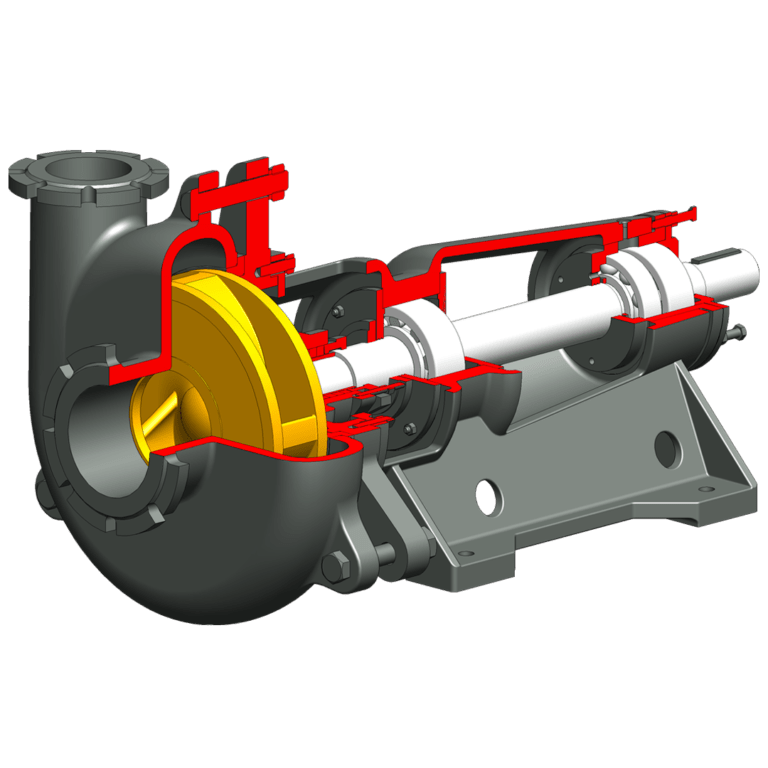

Изображение грунтового насоса Гр 400/40 в разрезе

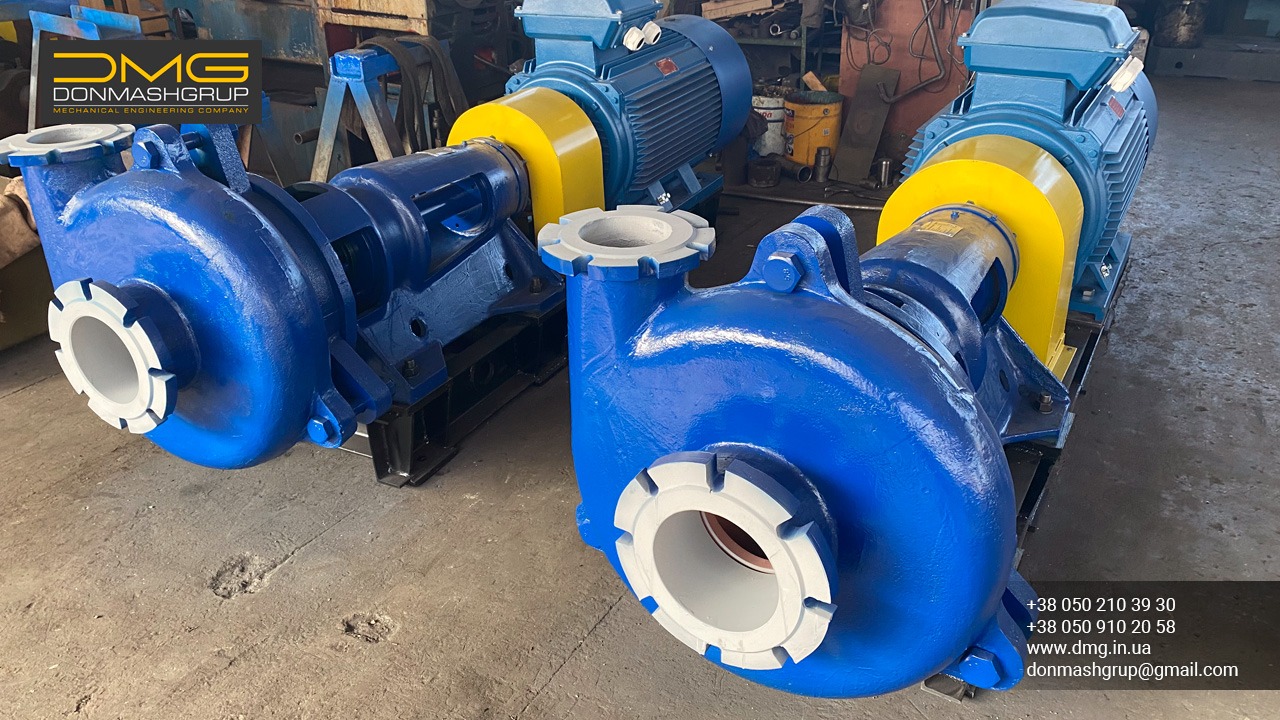

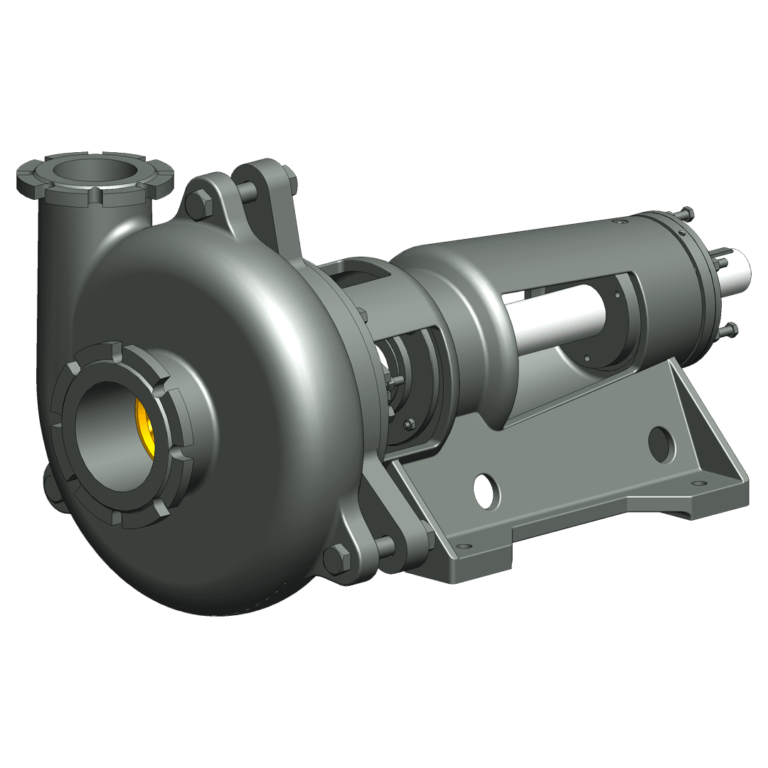

3D-изображение агрегата грунтового насоса Гр 400/40 с электродвигателем

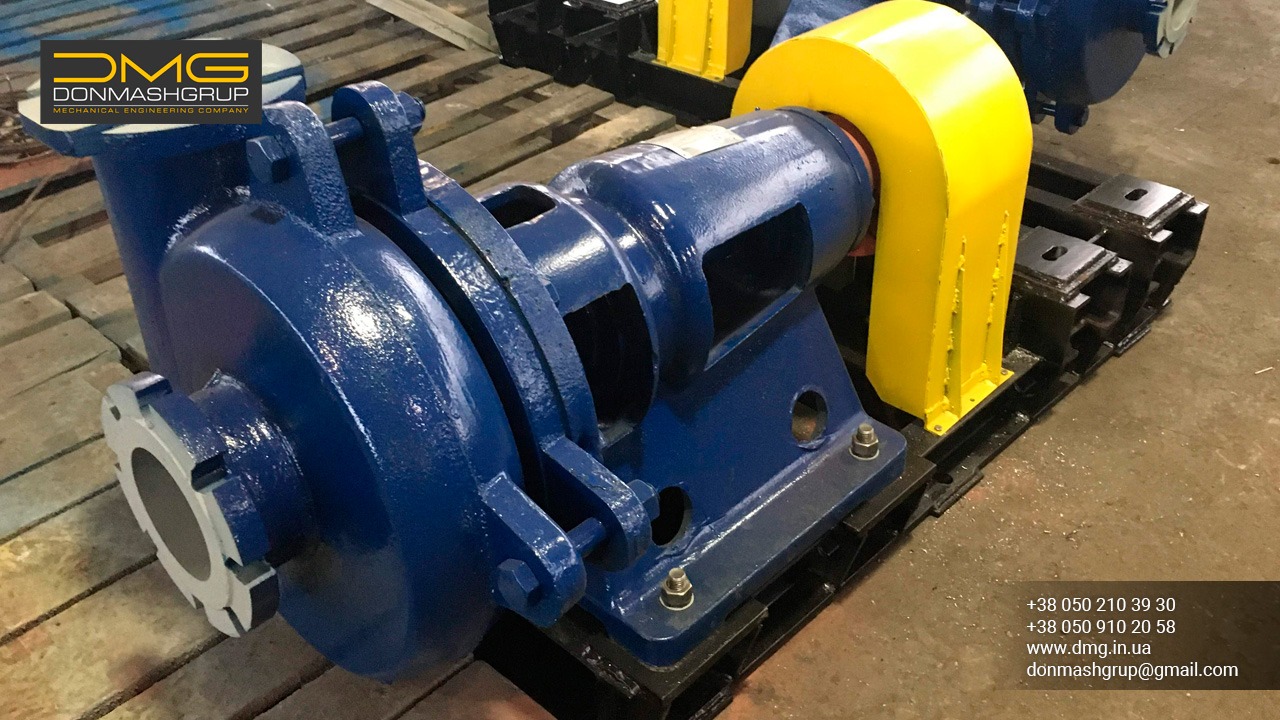

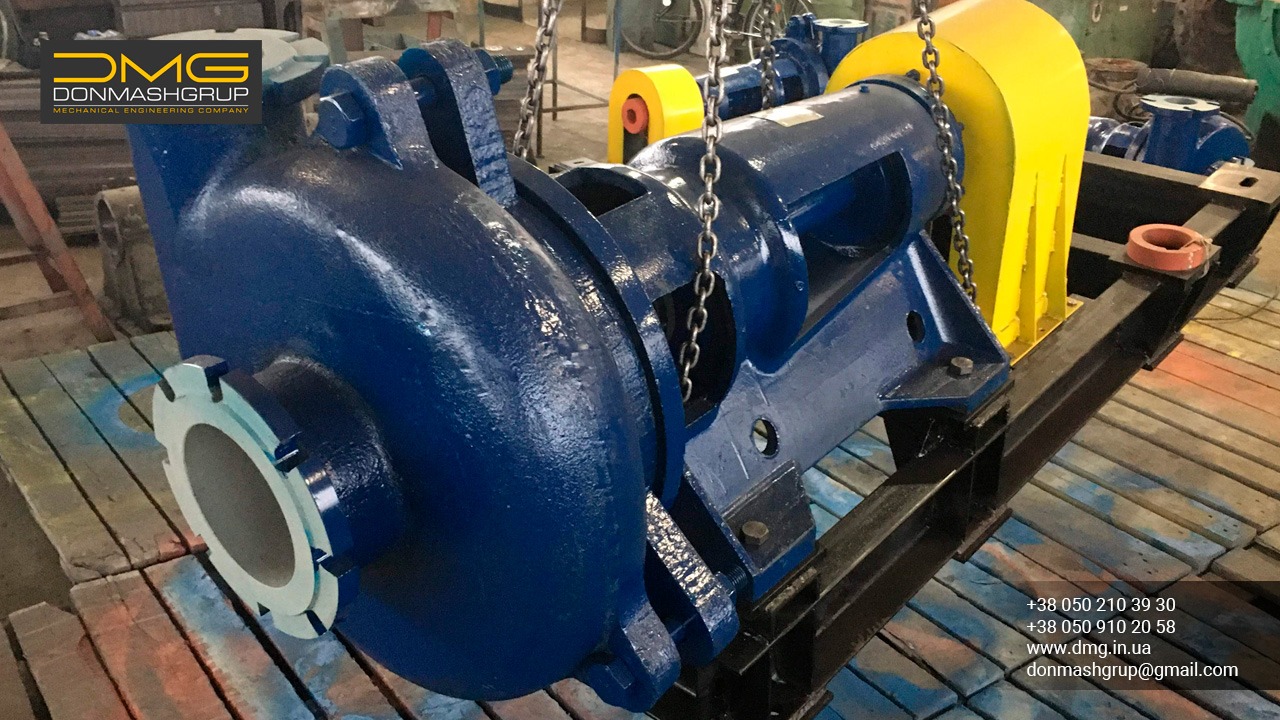

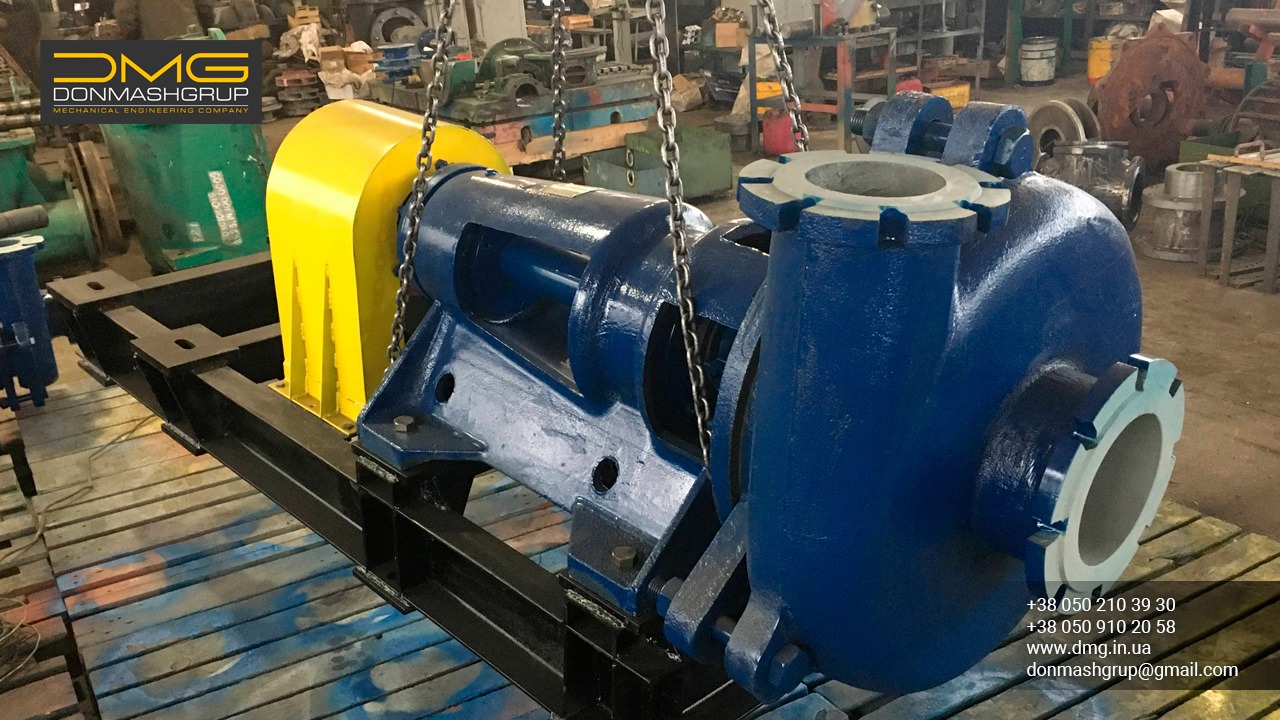

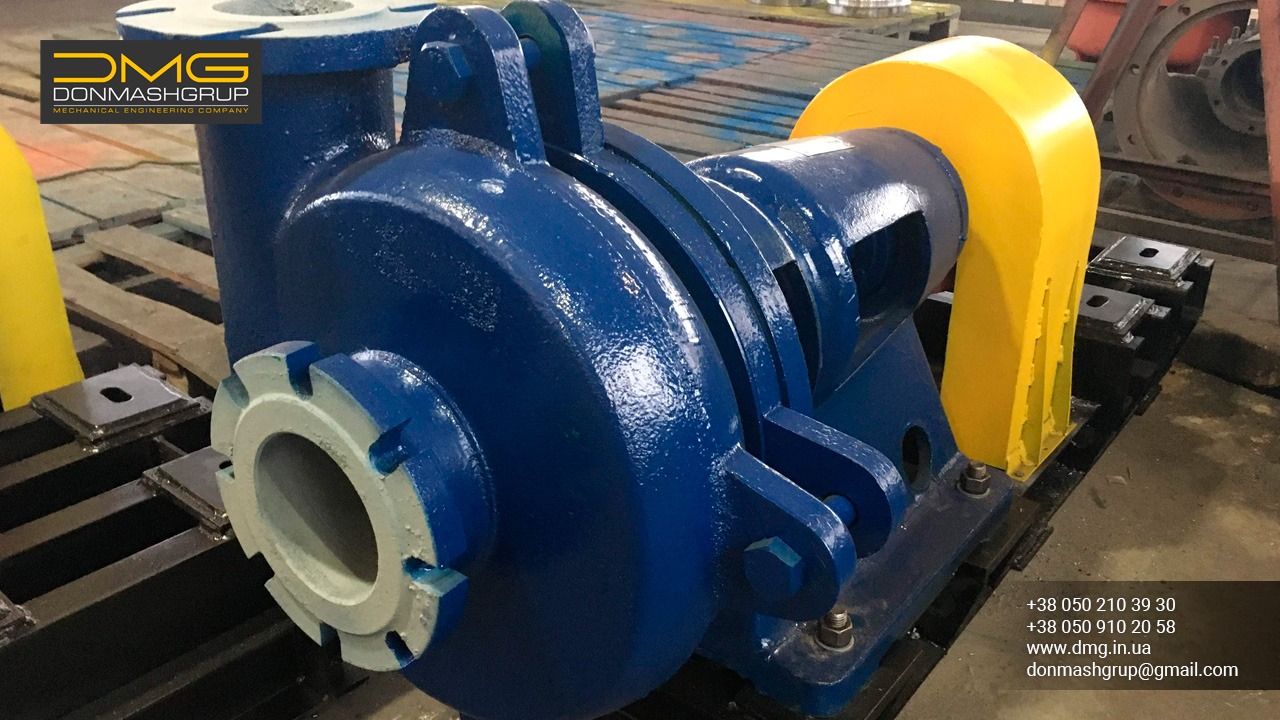

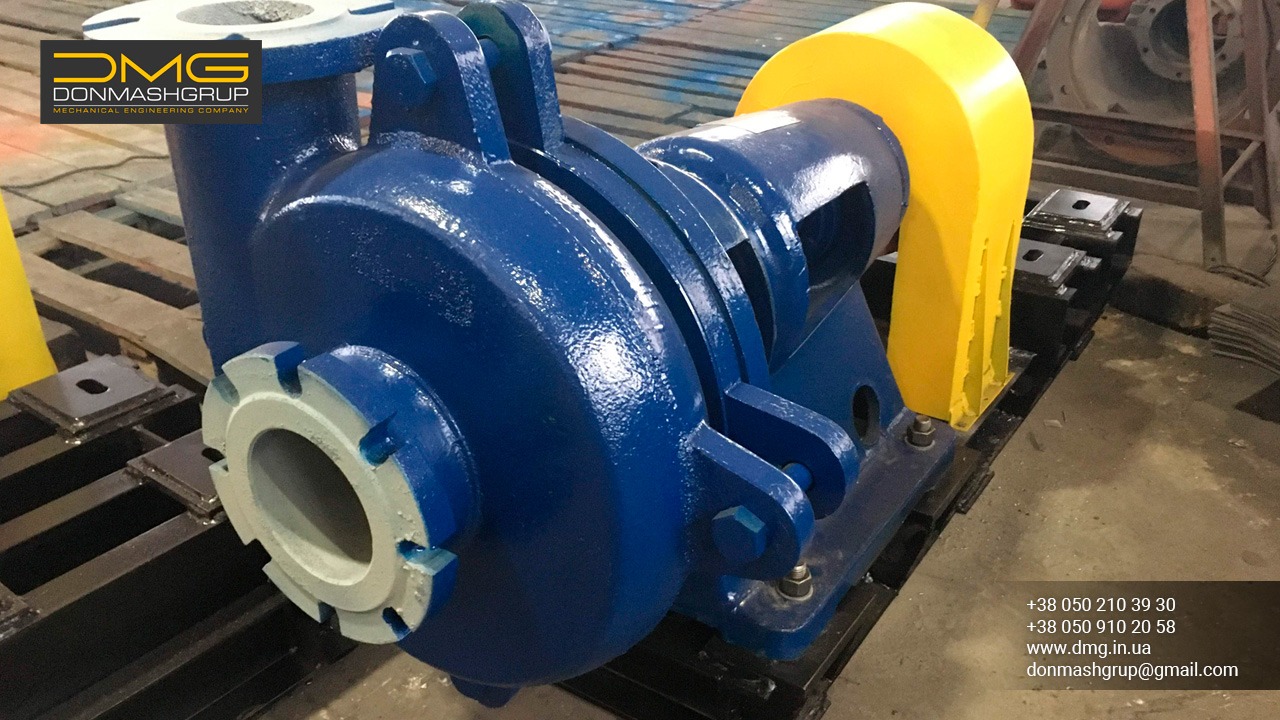

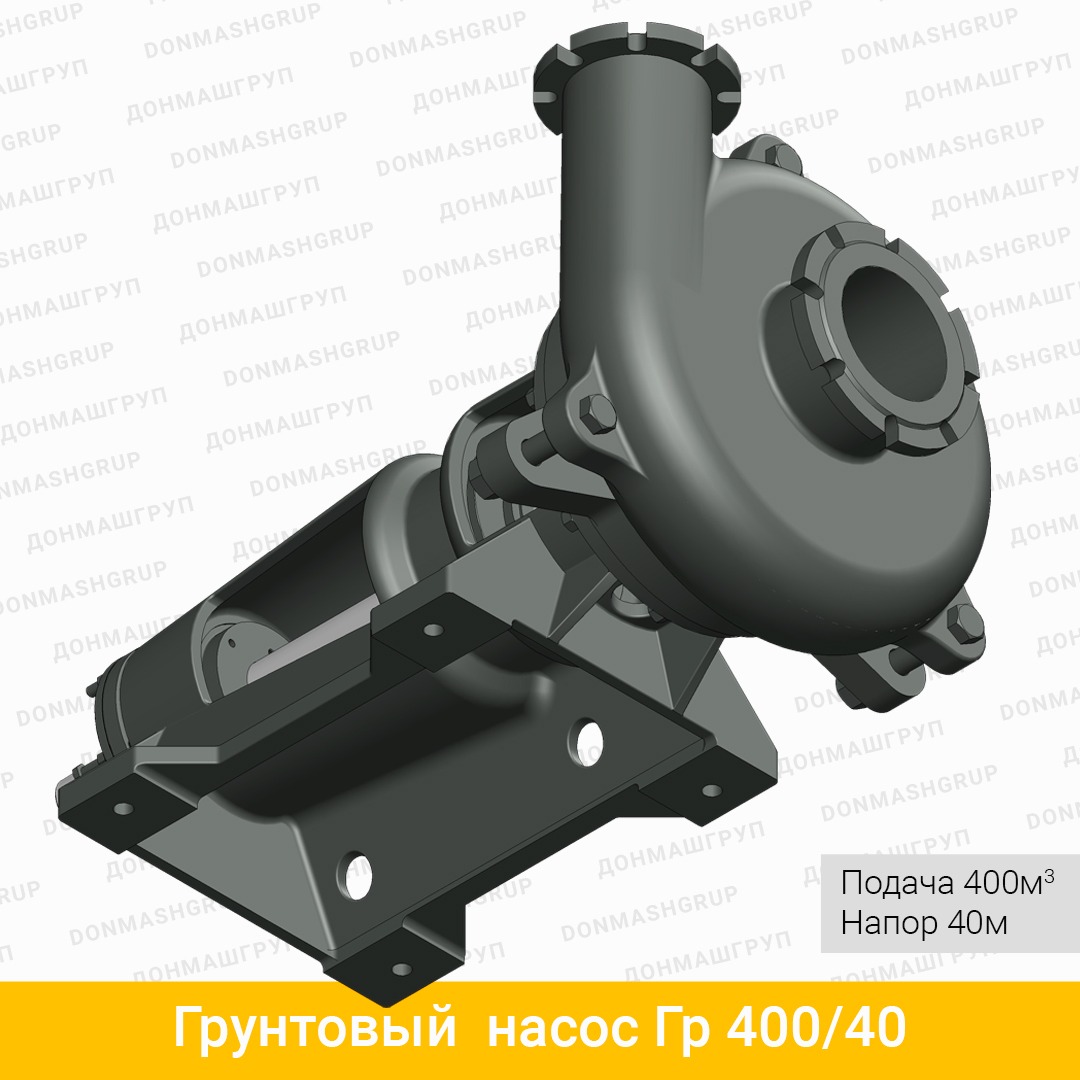

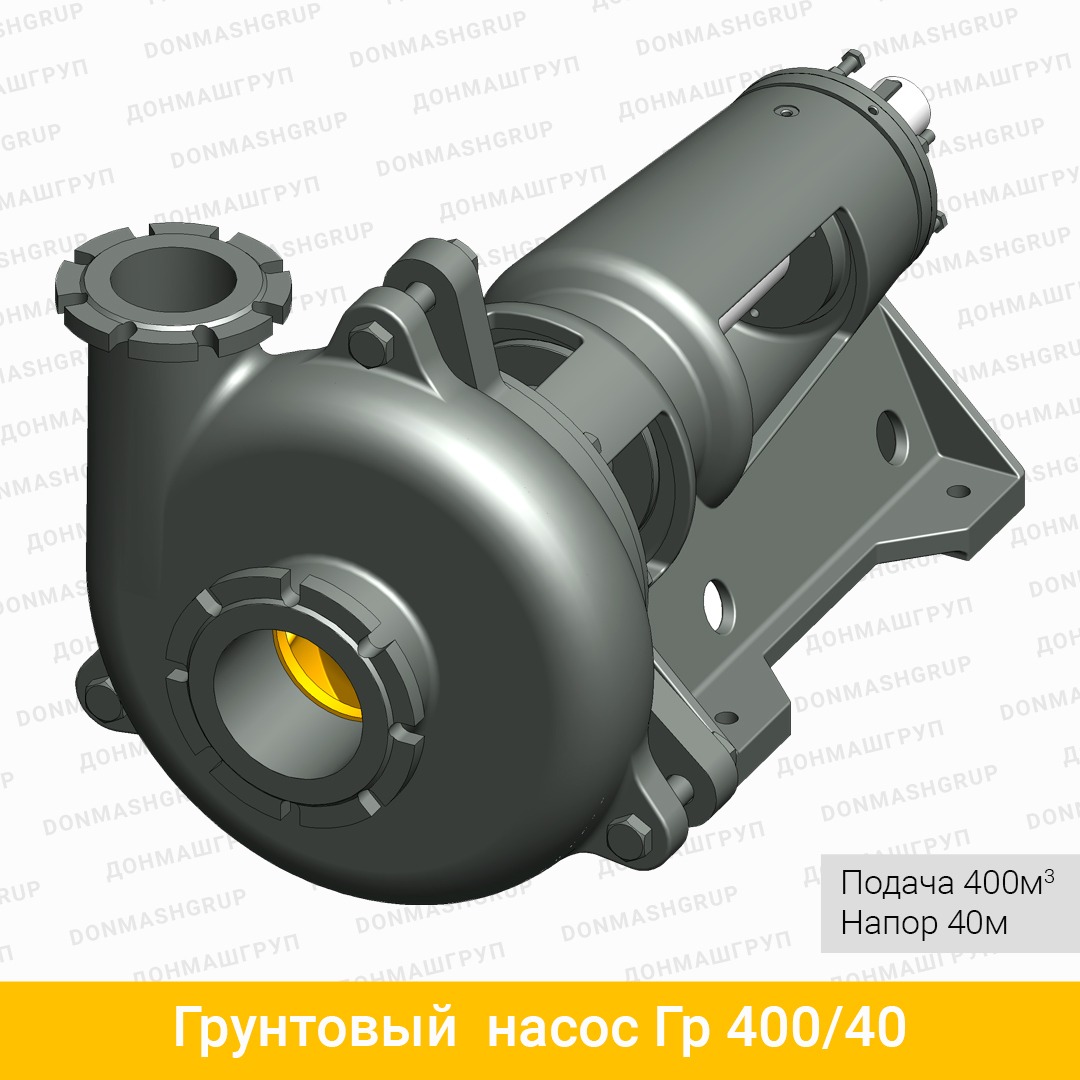

Грунтовый насос Гр-400/40 (аналог ГрТ-400/40)

• производительность — 400м3/ч
• напор — 40м
• электродвигатель — 132кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы грунтовые, Насосы с подачей более 300м³/ч

Назначение грунтового насоса Гр-400/40

Грунтовый насос Гр-400/40 (аналог ГрТ-400/40) предназначен для перекачивания абразивных гидросмесей с водородным показателем рН 6-8, плотностью до 1600 кг/м3, объемной концентрацией твердых включений до 40%, температурой от 1°С до 70°С, с максимальным размером твердых частиц до 8 мм.

Горизонтальный грунтовый насос Гр-400/40 широко применяется на горно-обогатительных комбинатах, угольных обогатительных фабриках, металлургических комбинатах, теплоэлектростанциях, в технологических линиях дробления и обогащение полезных ископаемых.

Устройство и особенности конструкции грунтового насоса Гр-400/40

Грунтовый насос Гр-400/40 является однокорпусным аналогом двухкорпусного грунтового насоса ГрТ-400/40 и насоса ГрК-400/40.
Вся проточная часть насоса Гр 400/40 (рабочее колесо, бронедиск, спиральный корпус) имеет большой ресурс работы и изготавливается ДОНМАШГРУП из особо устойчивых к абразивному износу высокохромистых чугунов: ИЧХ16, ЧХ22, ИЧХ28Н2.

В подшипниковых узлах насоса Гр 400/40 применена густая система смазки, что облегчает его техническое обслуживание. В переднем стакане установлен подшипник 3620, в заднем стакане — пара подшипников 66318 и 3618.
Уплотнение вала насоса Гр-400/40 осуществляется через сальниковое уплотнение. Кроме того, с целью защиты сальниковой набивки и защитной втулки вала от абразивного износа в наосе Гр 400/40 предусмотрена возможность подачи технической воды в сальниковый узел.

Для получения максимальной производительности в насосе Гр 400/40 предусмотрена возможность регулировки зазора (0,05-1,0 мм) между передней стенкой спирального корпуса и рабочим колесом.

Технические характеристики насоса Гр-400/40

Подача, м3/ч	400
Напор, м	40
Допустимый кавитационный запас, м	5
КПД, не менее, %	60
Мощность электродвигателя, кВт	132
Номинальная частота вращения электродвигателя, об/мин	1000
Диаметр всасывающего патрубка, мм	200
Диаметр нагнетающего патрубка, мм	150

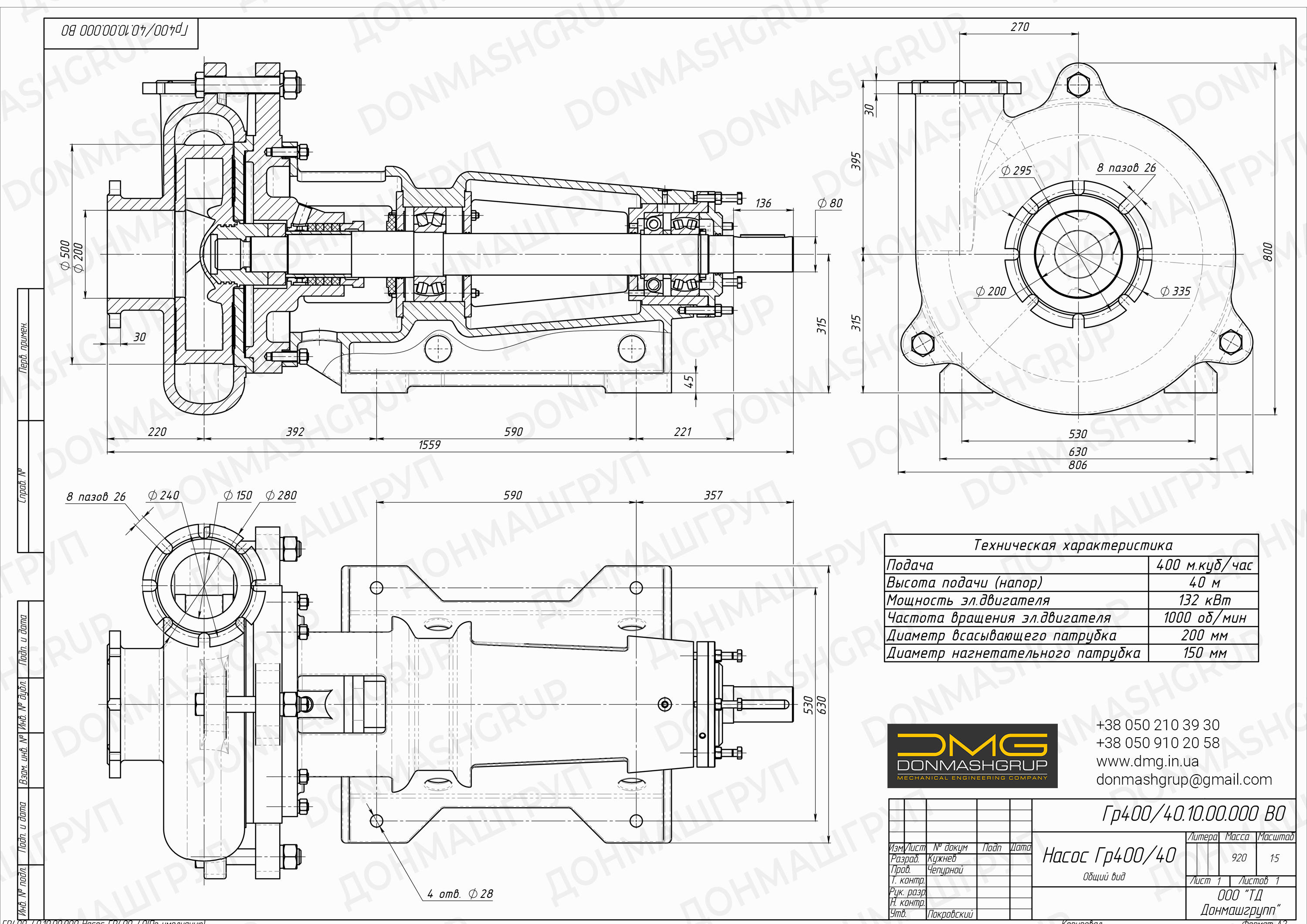

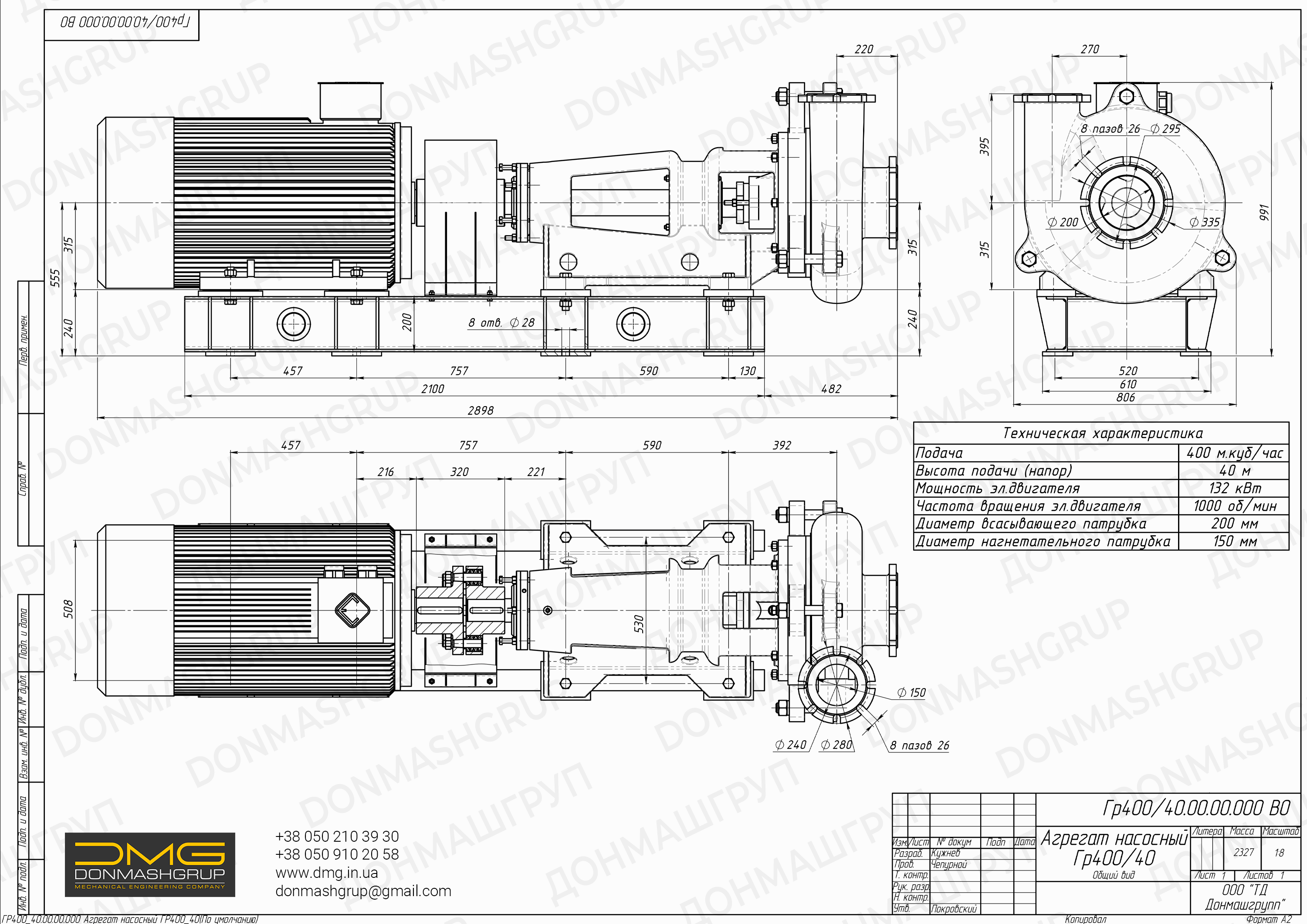

Габаритные размеры насоса без электродвигателя, мм (д-в-ш)	1559-800-806
Габаритные размеры агрегата в сборе с электродвигателем, мм (д-в-ш)	2898-991-806
Масса насоса без электродвигателя, кг	920
Масса агрегата насосного в сборе с рамой и электродвигателем, кг	2327
