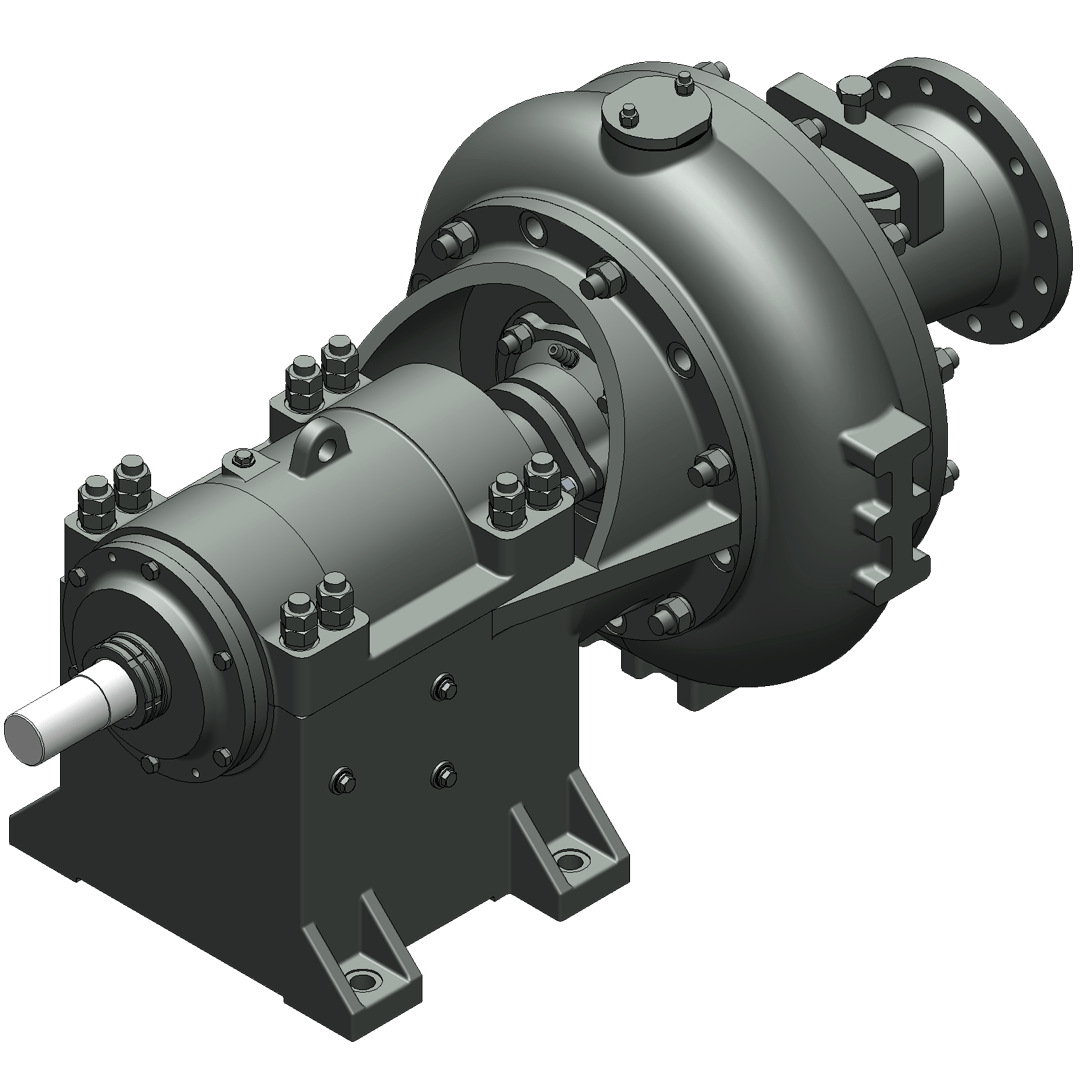

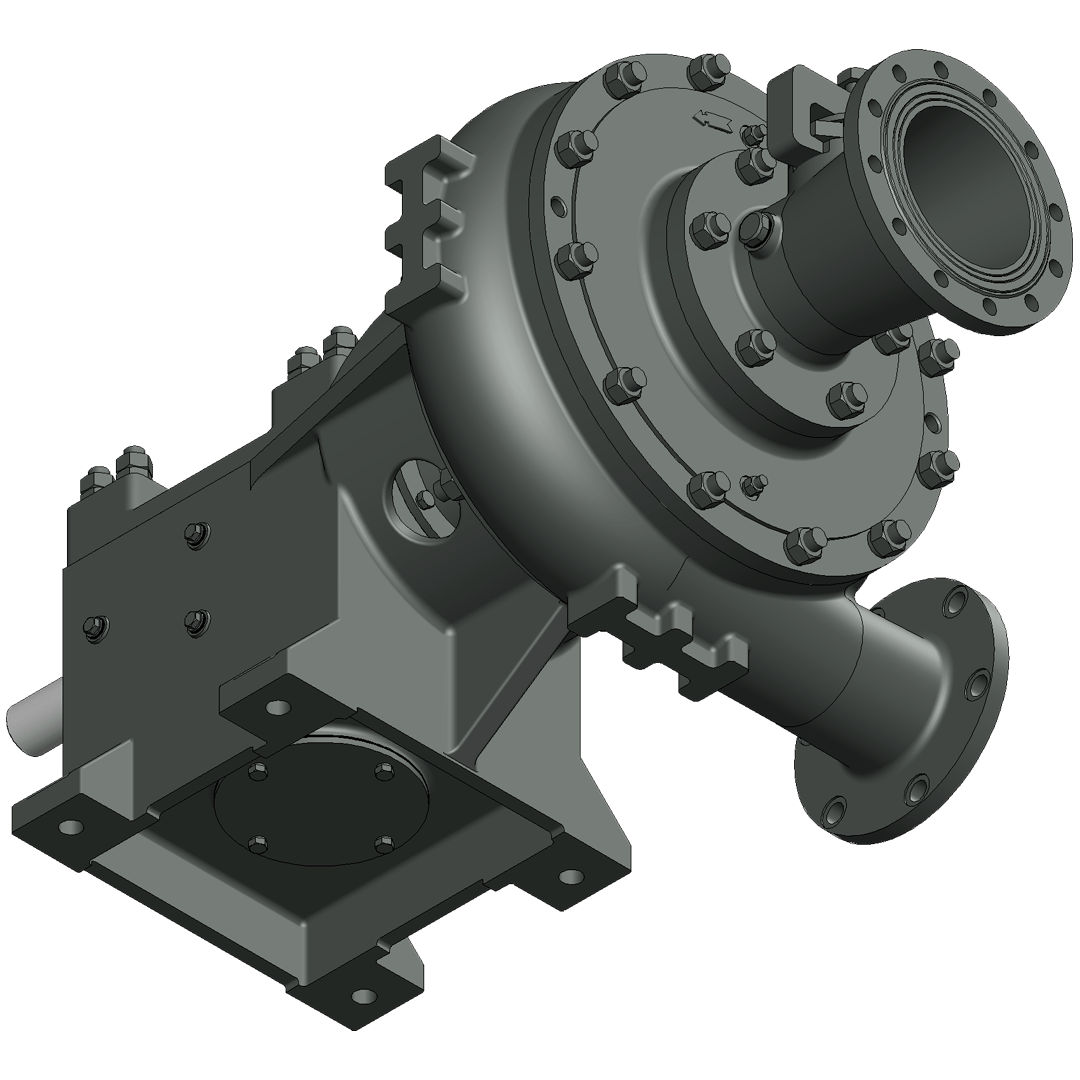

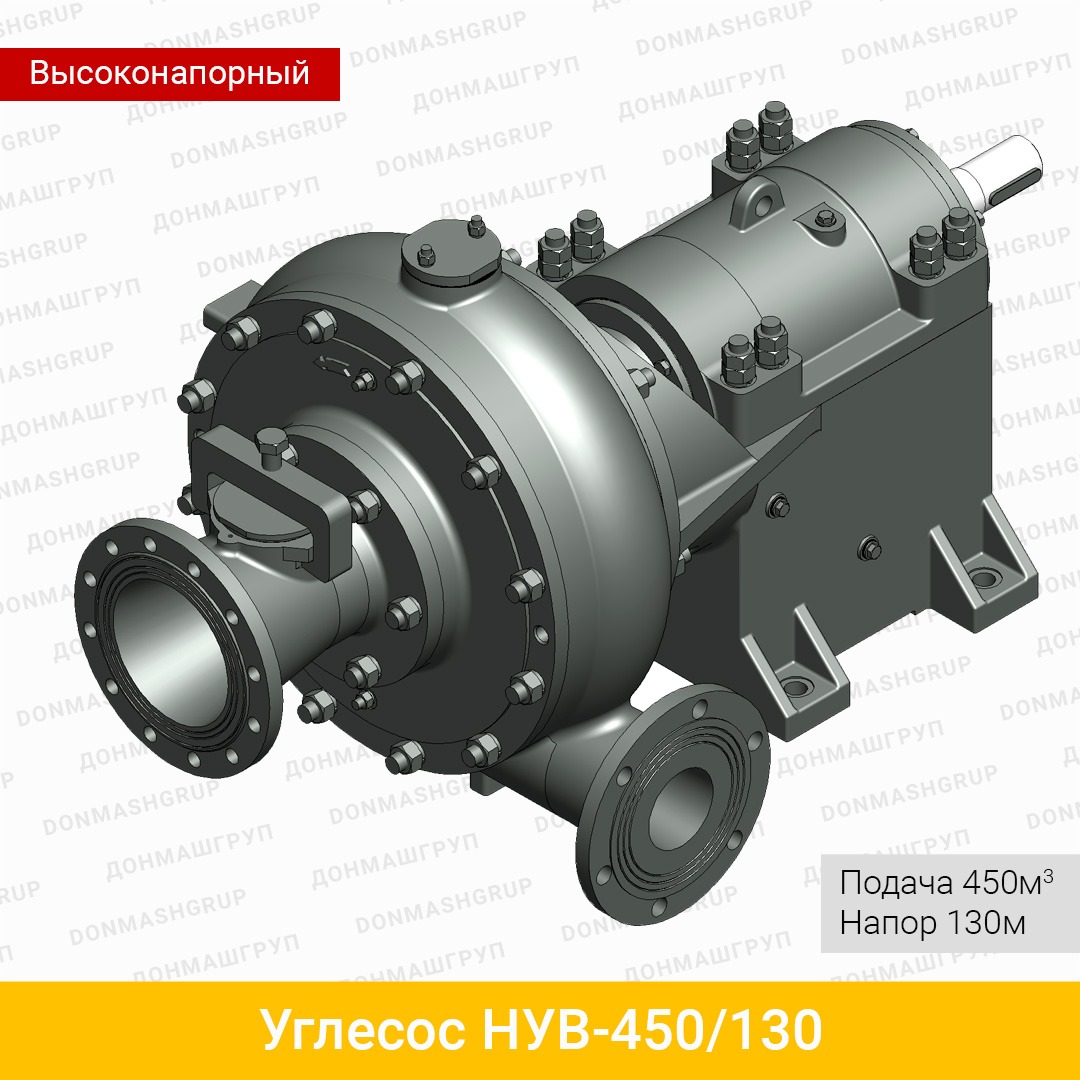

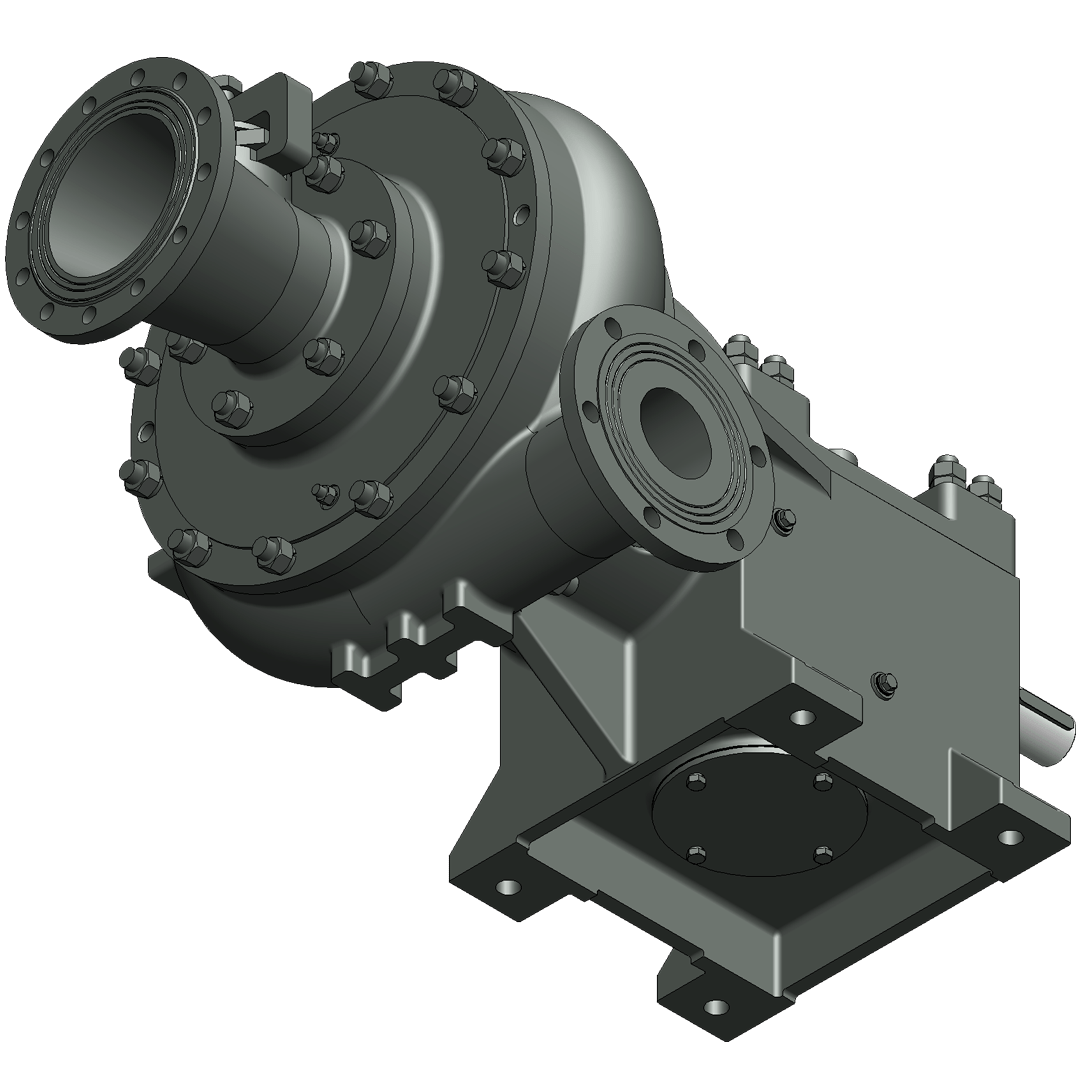

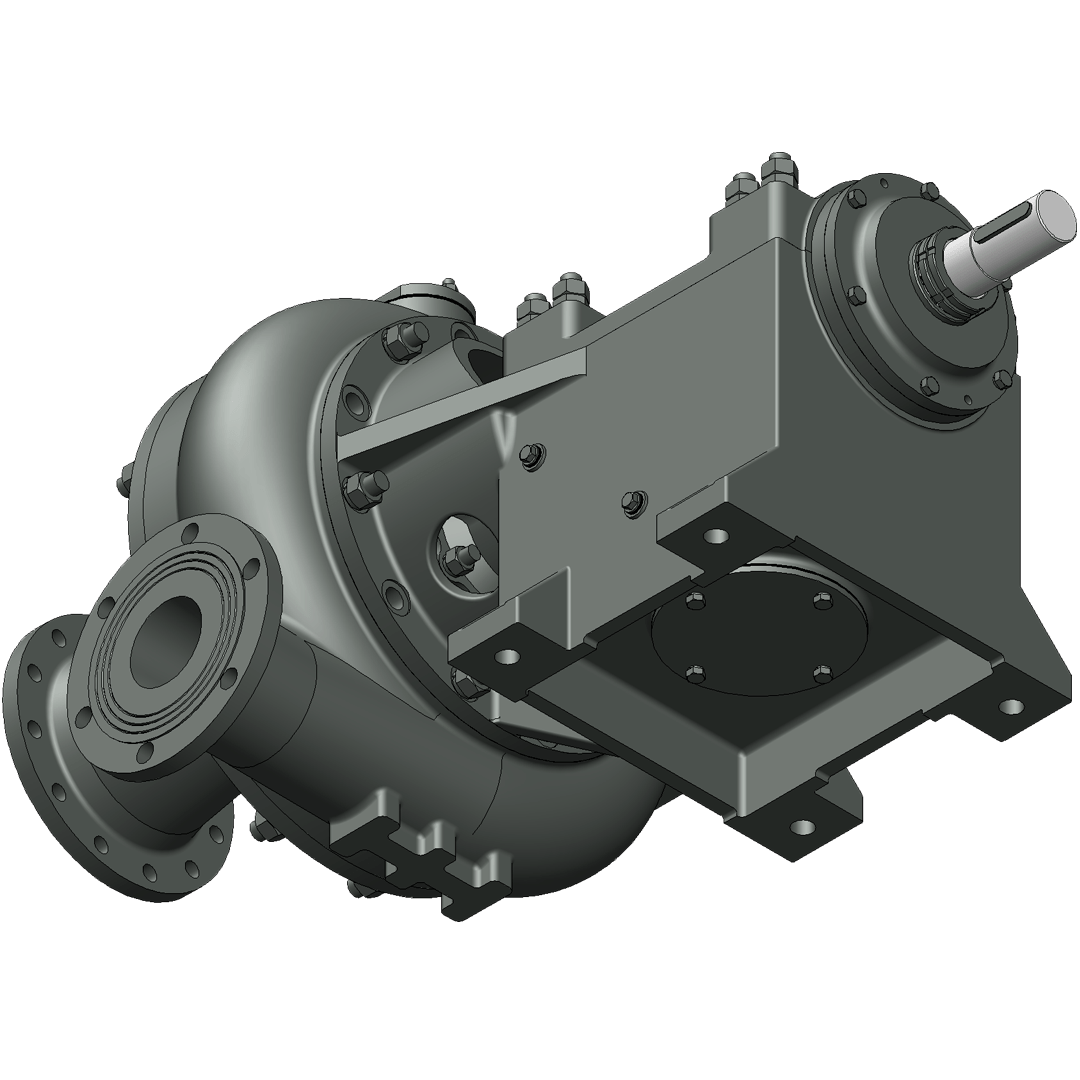

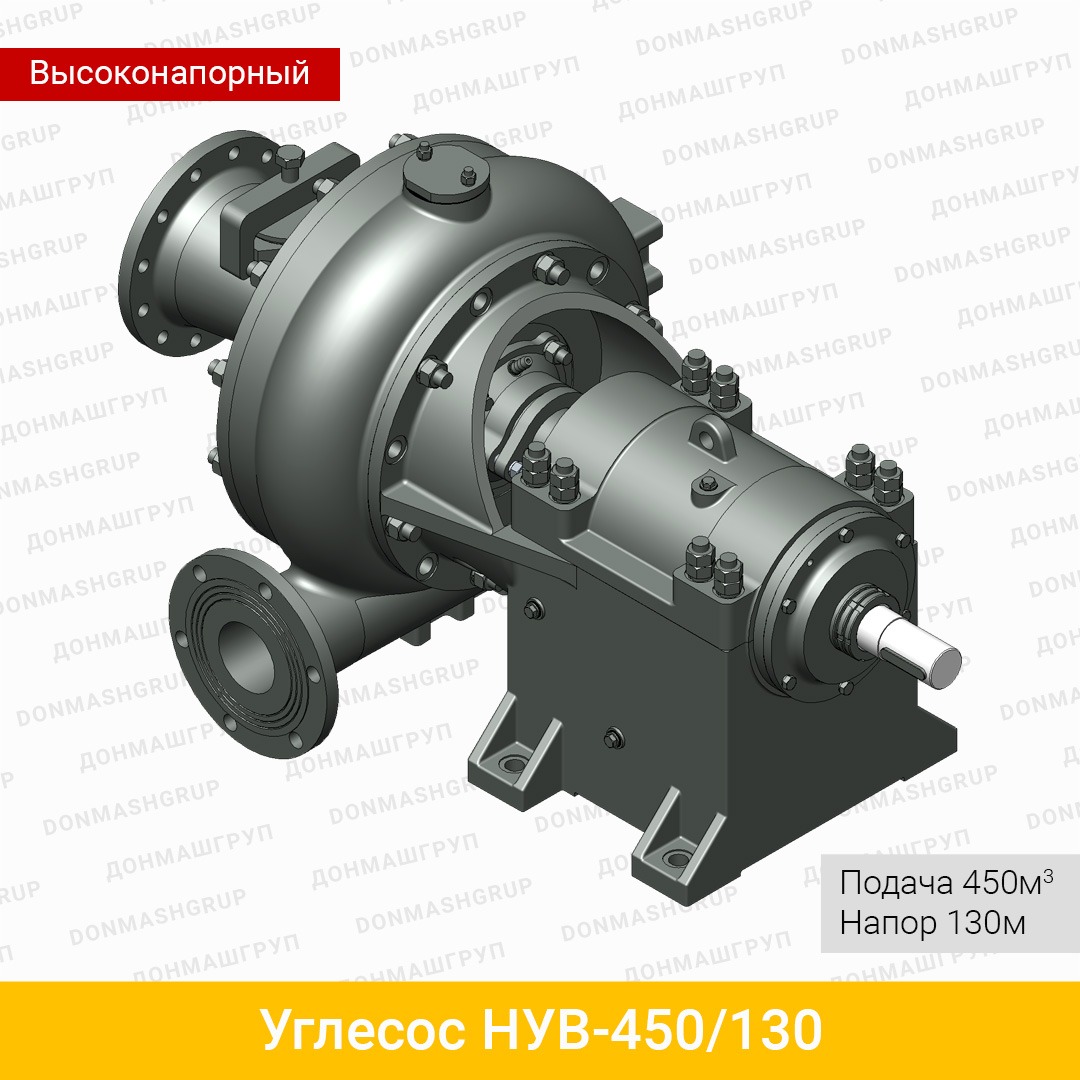

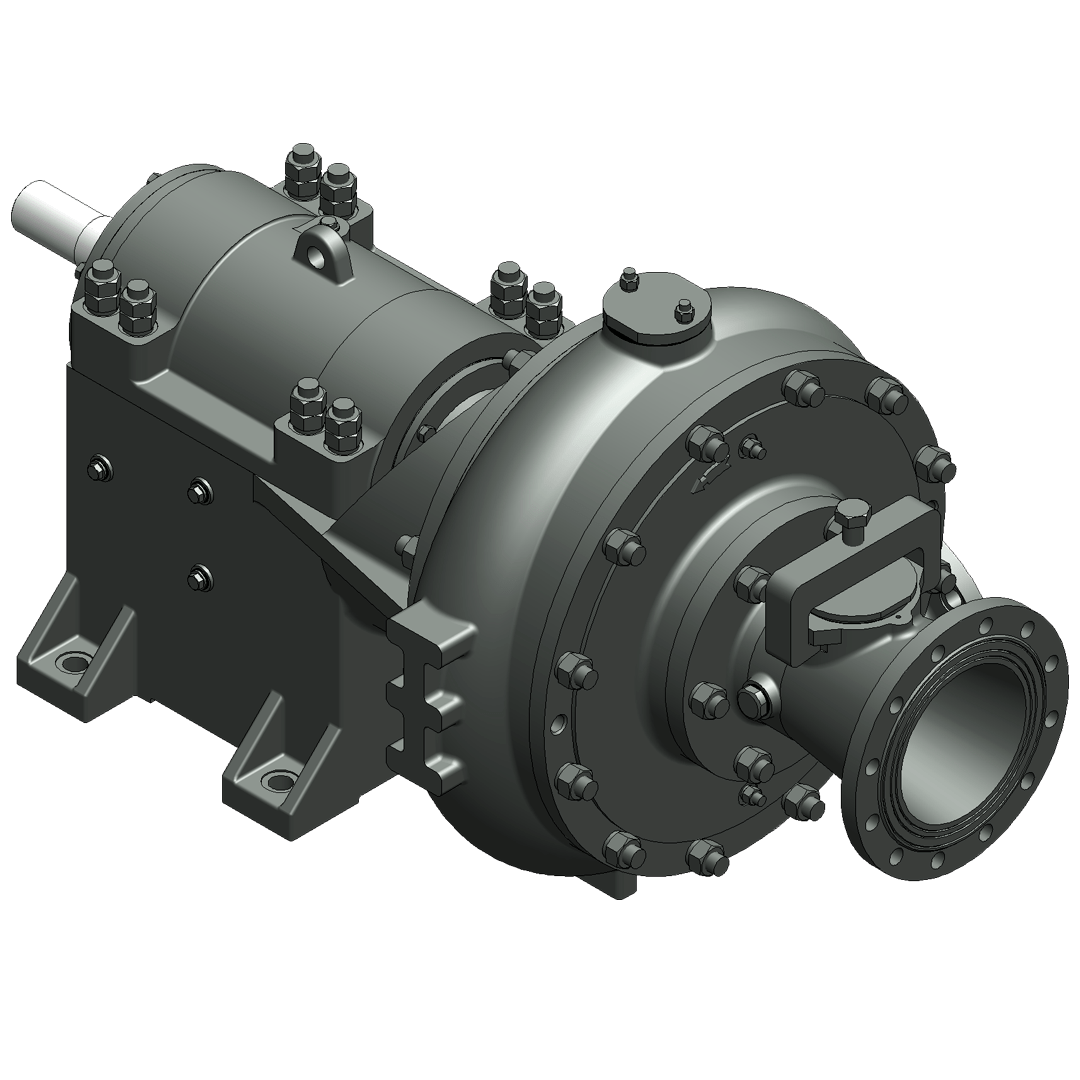

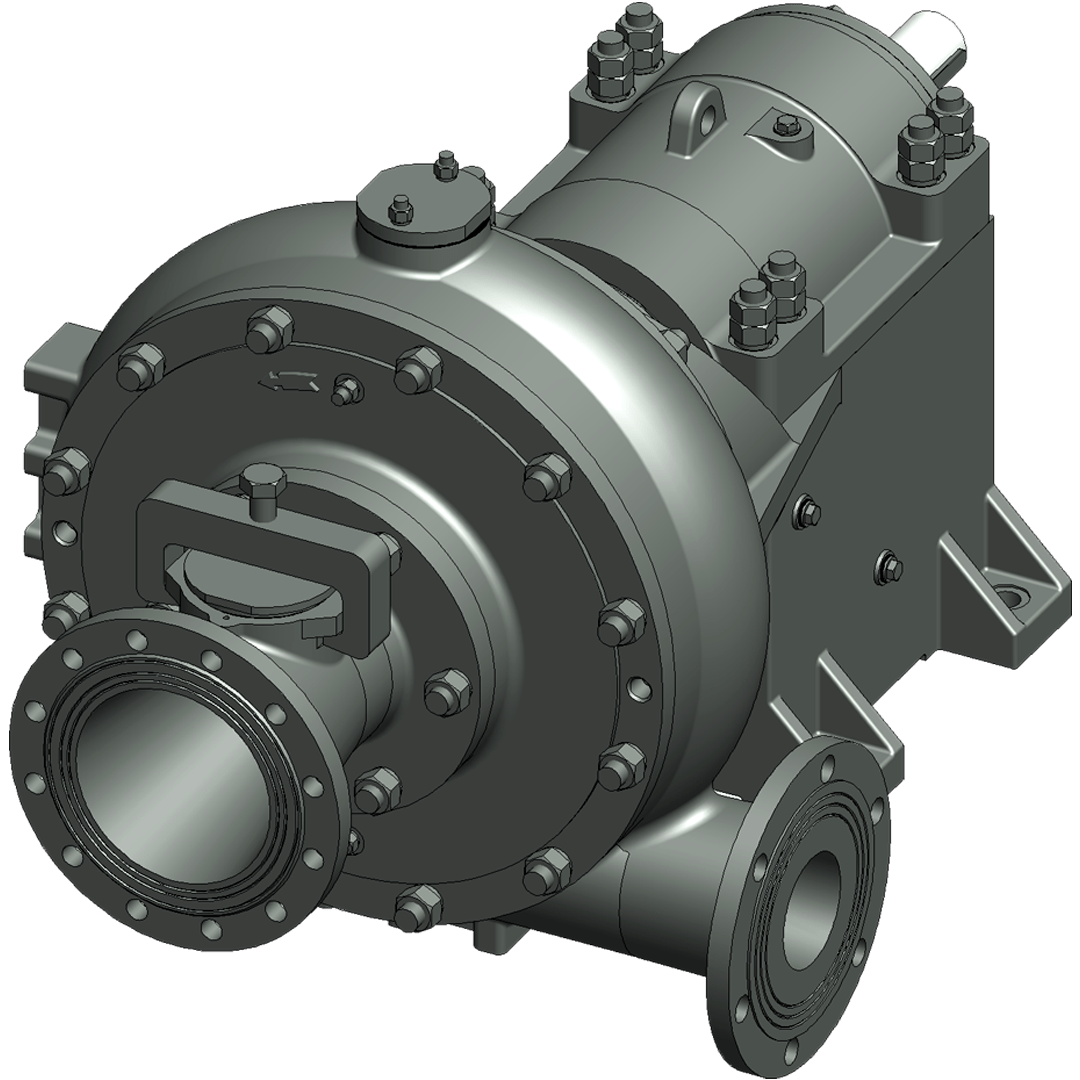

3D изображение углесоса НУВ-450/130 производства ДОНМАШГРУПП

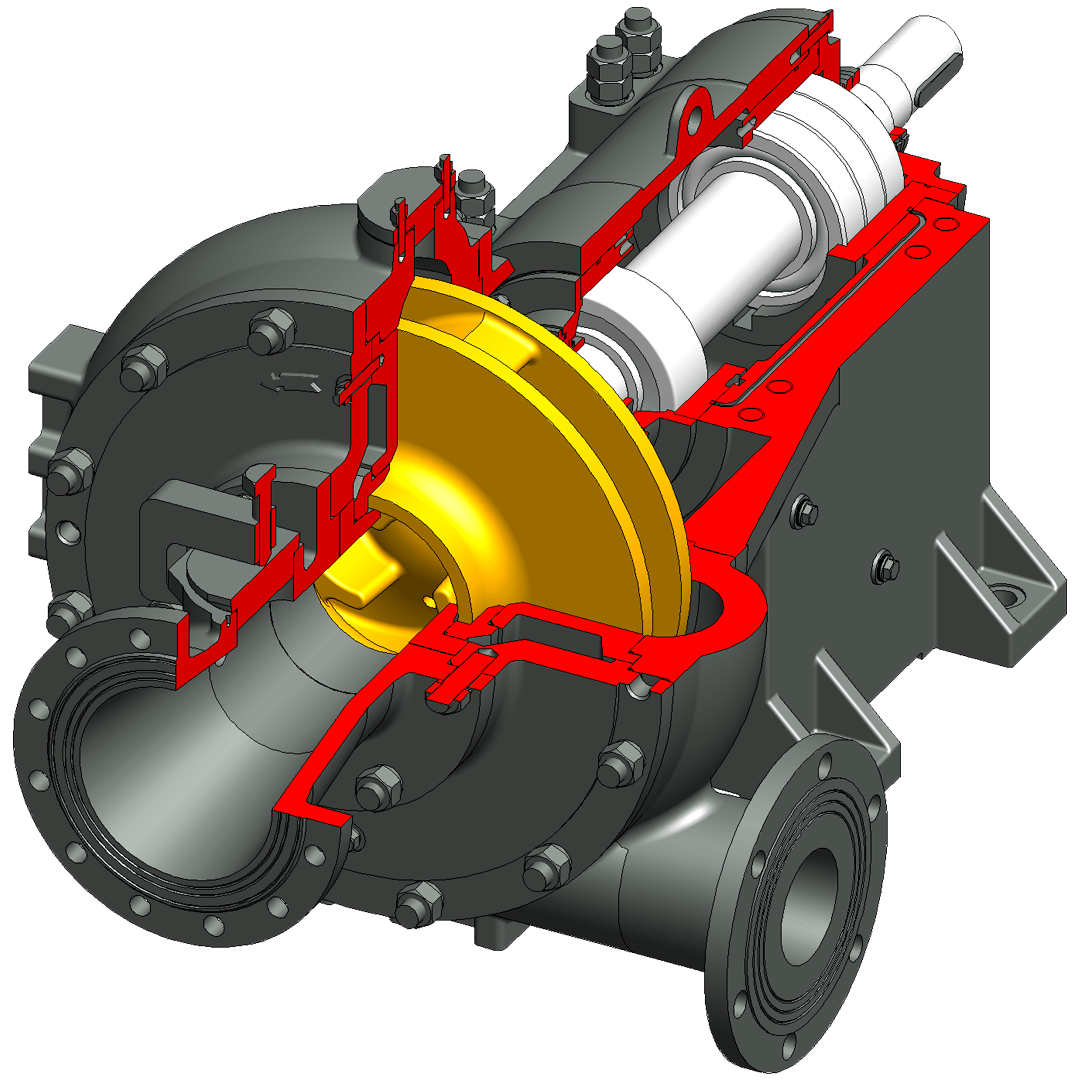

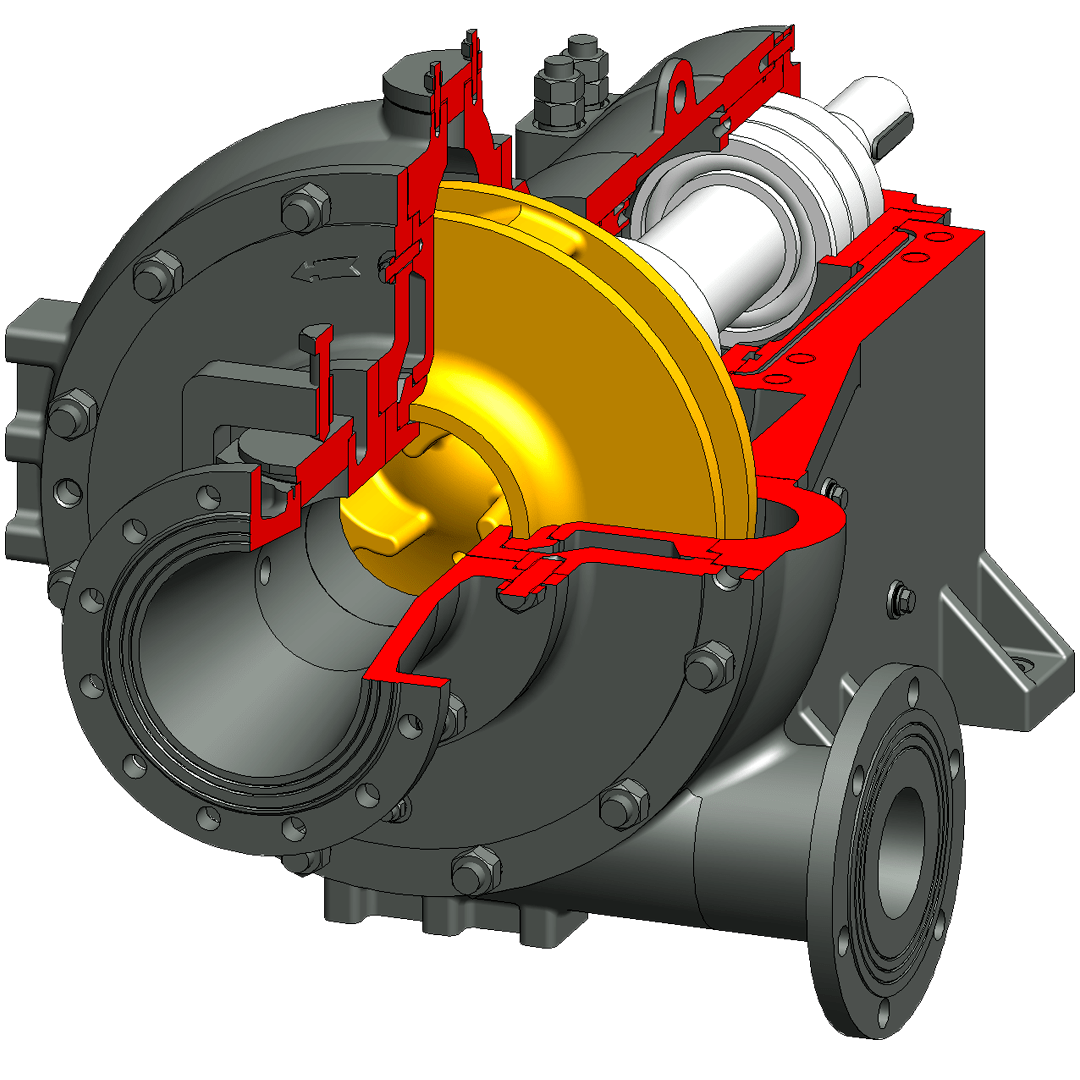

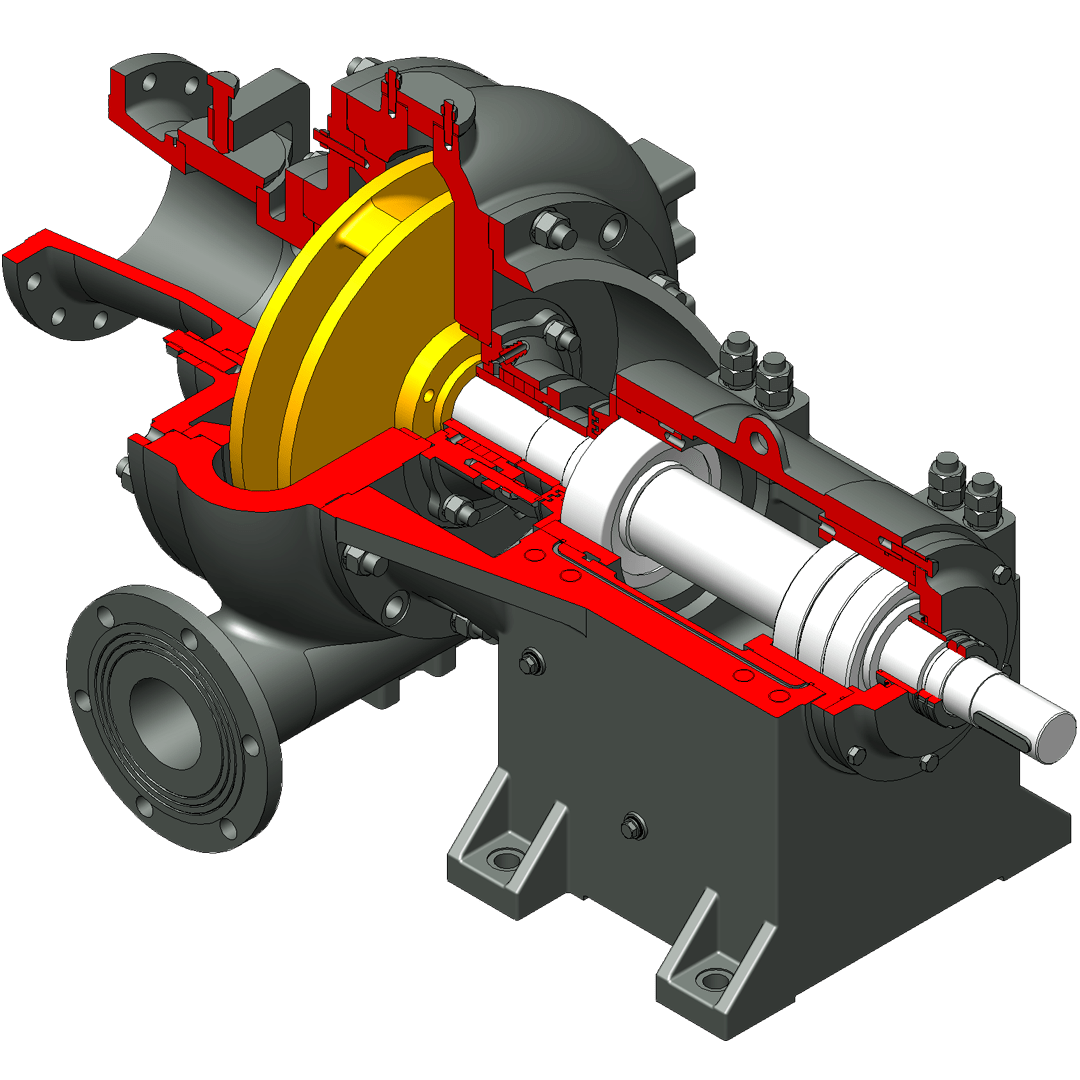

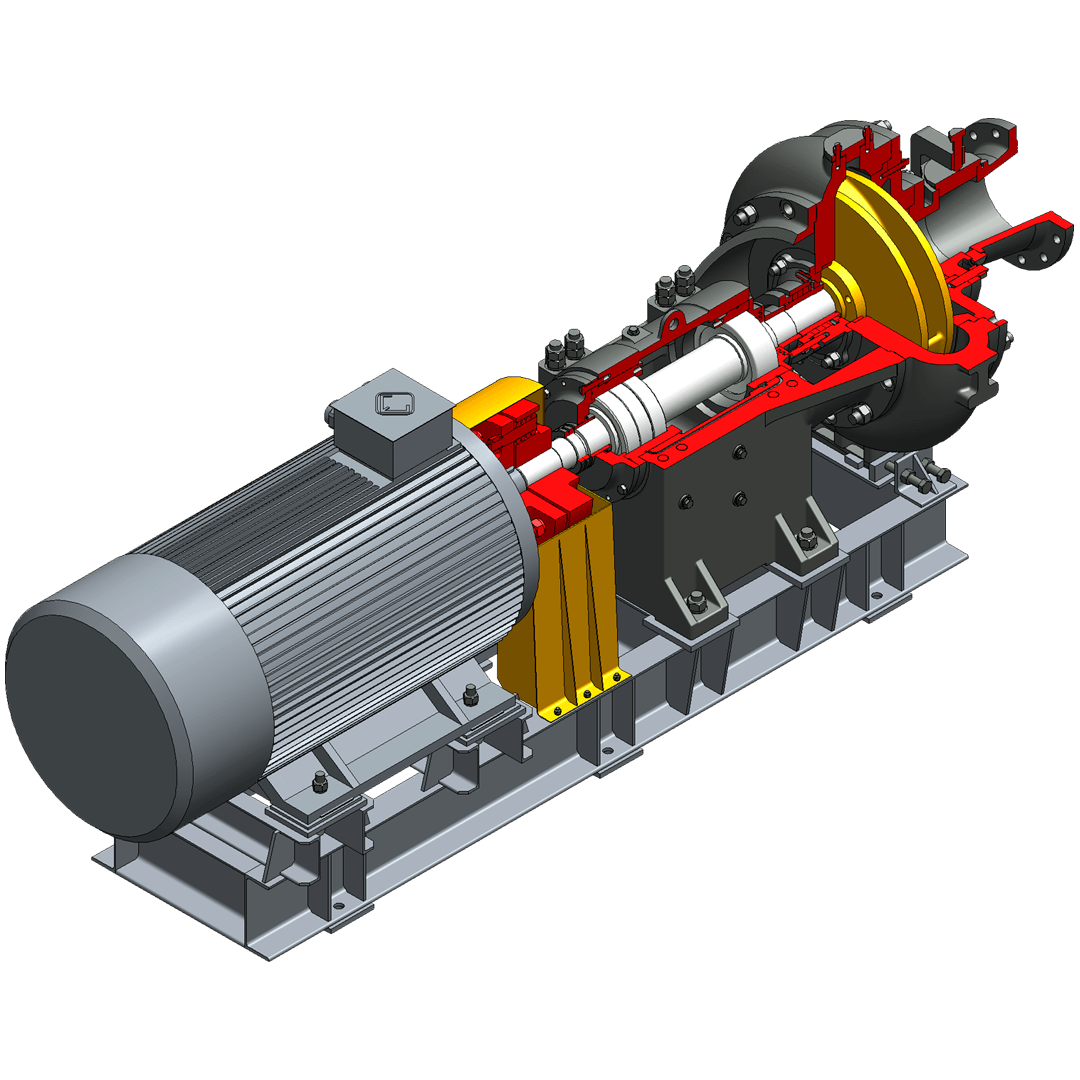

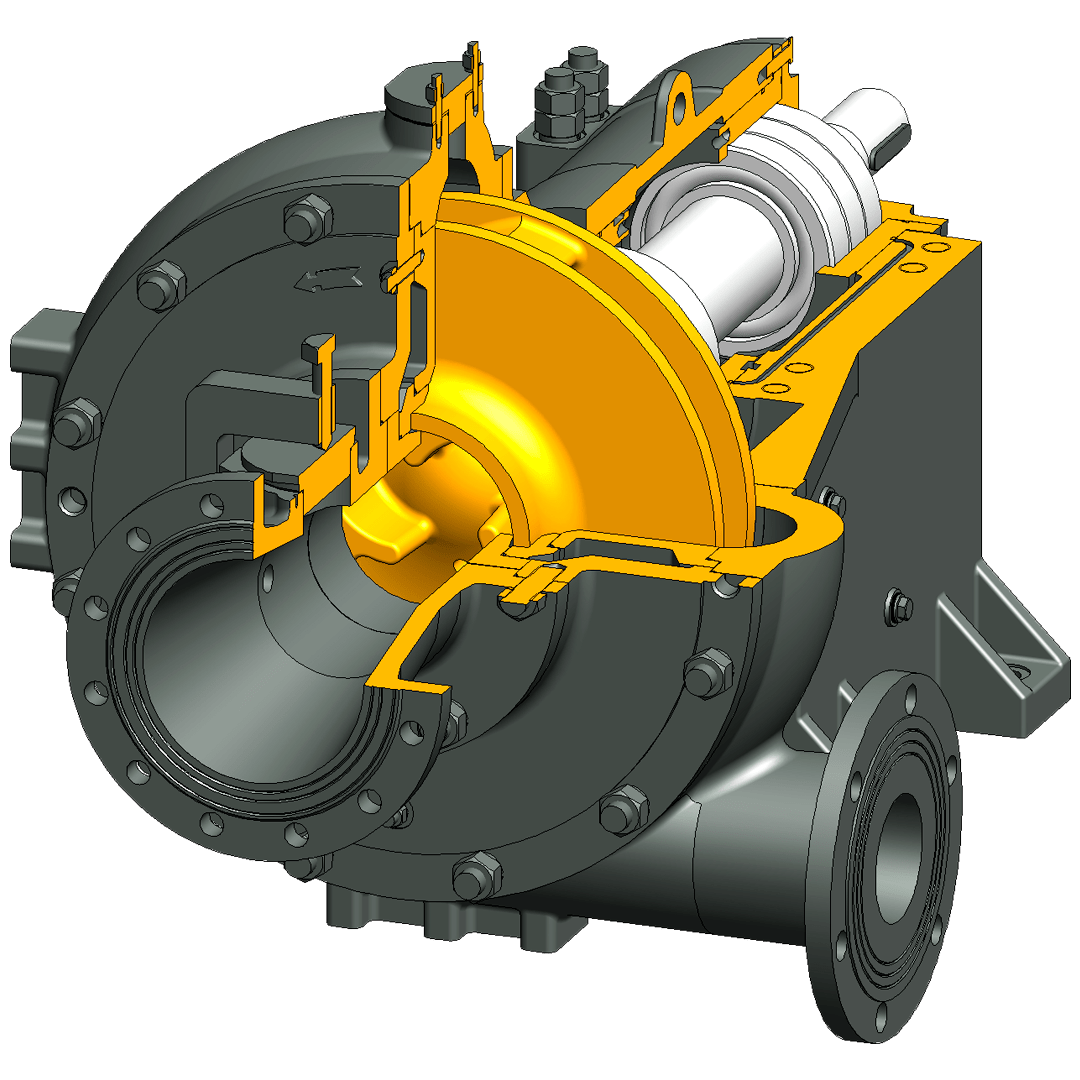

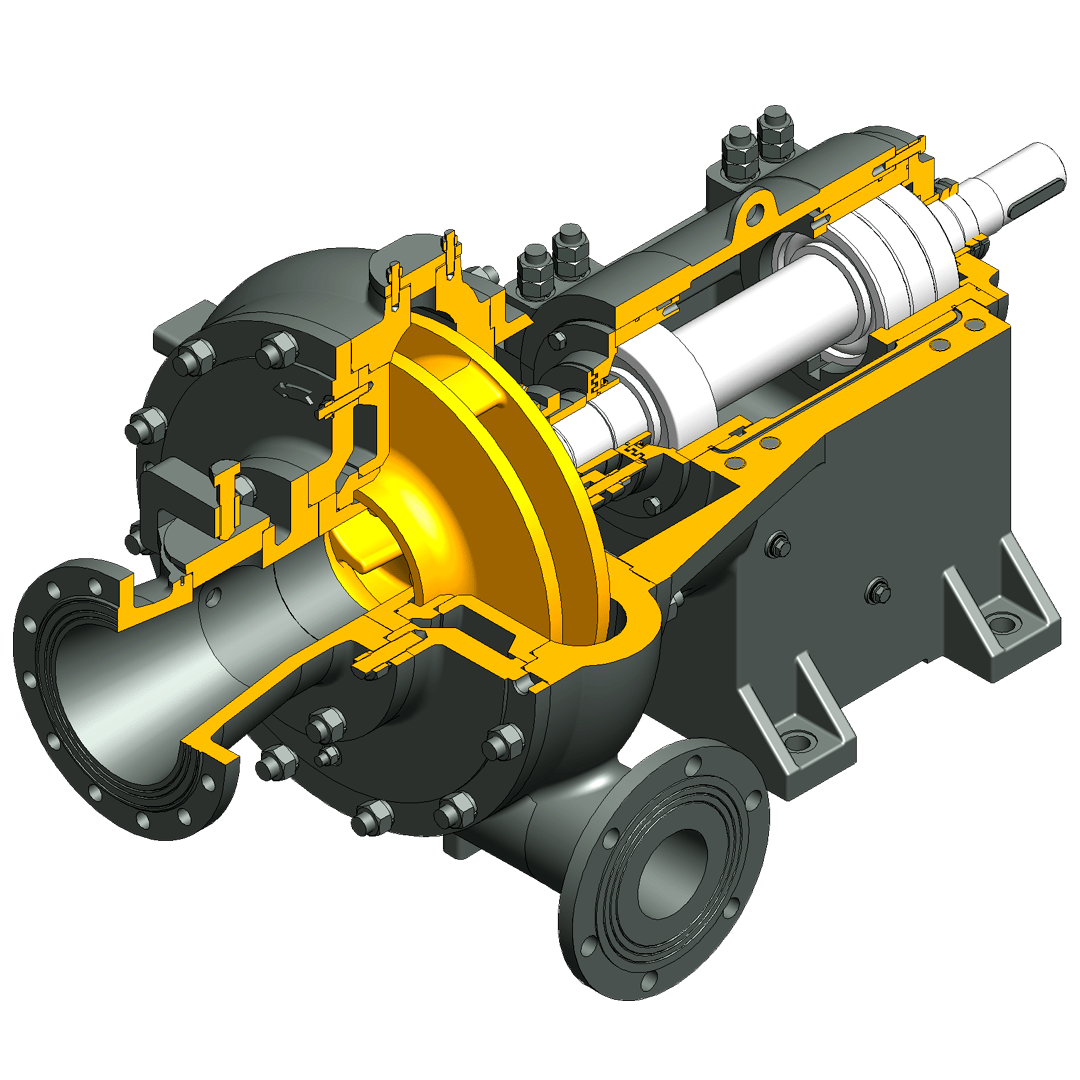

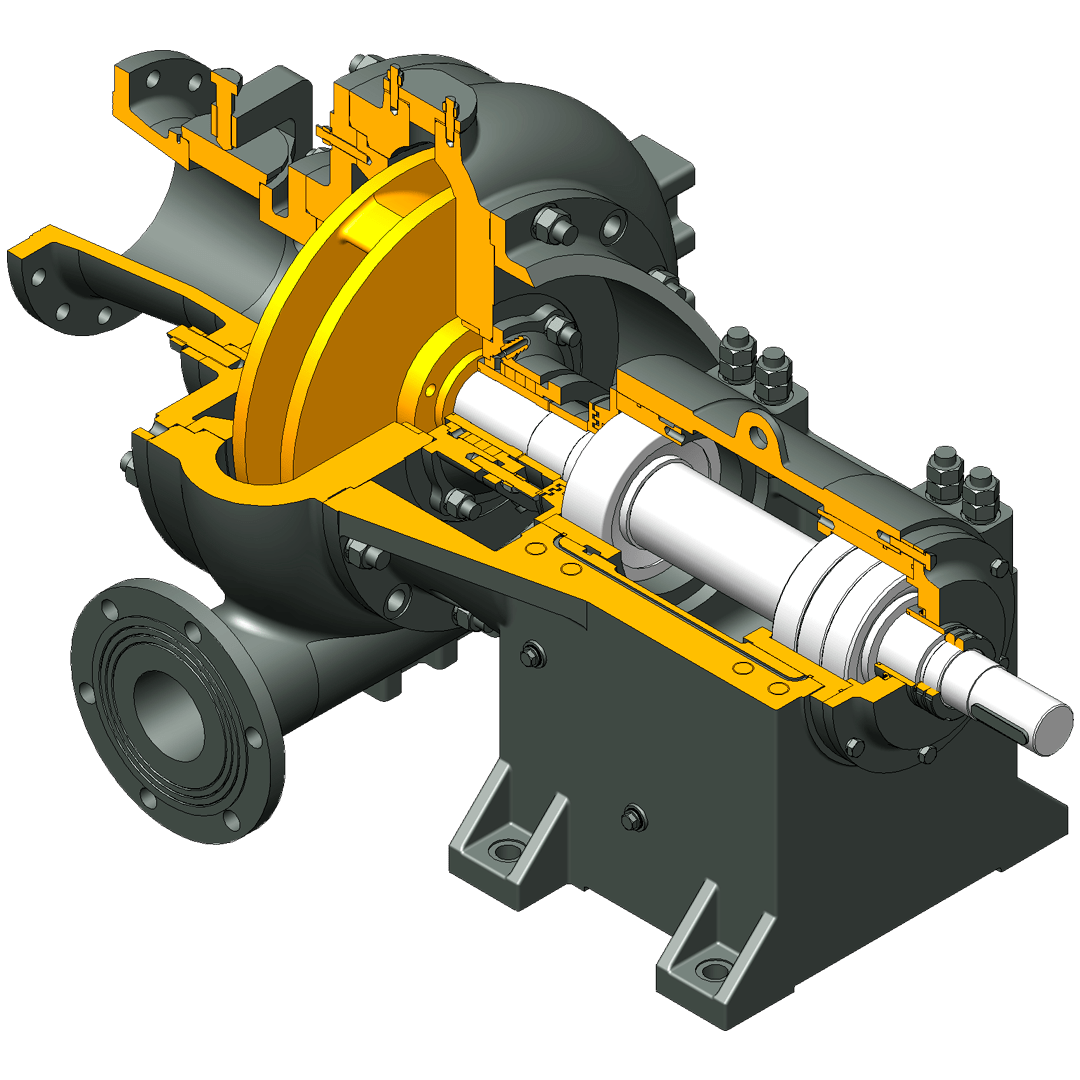

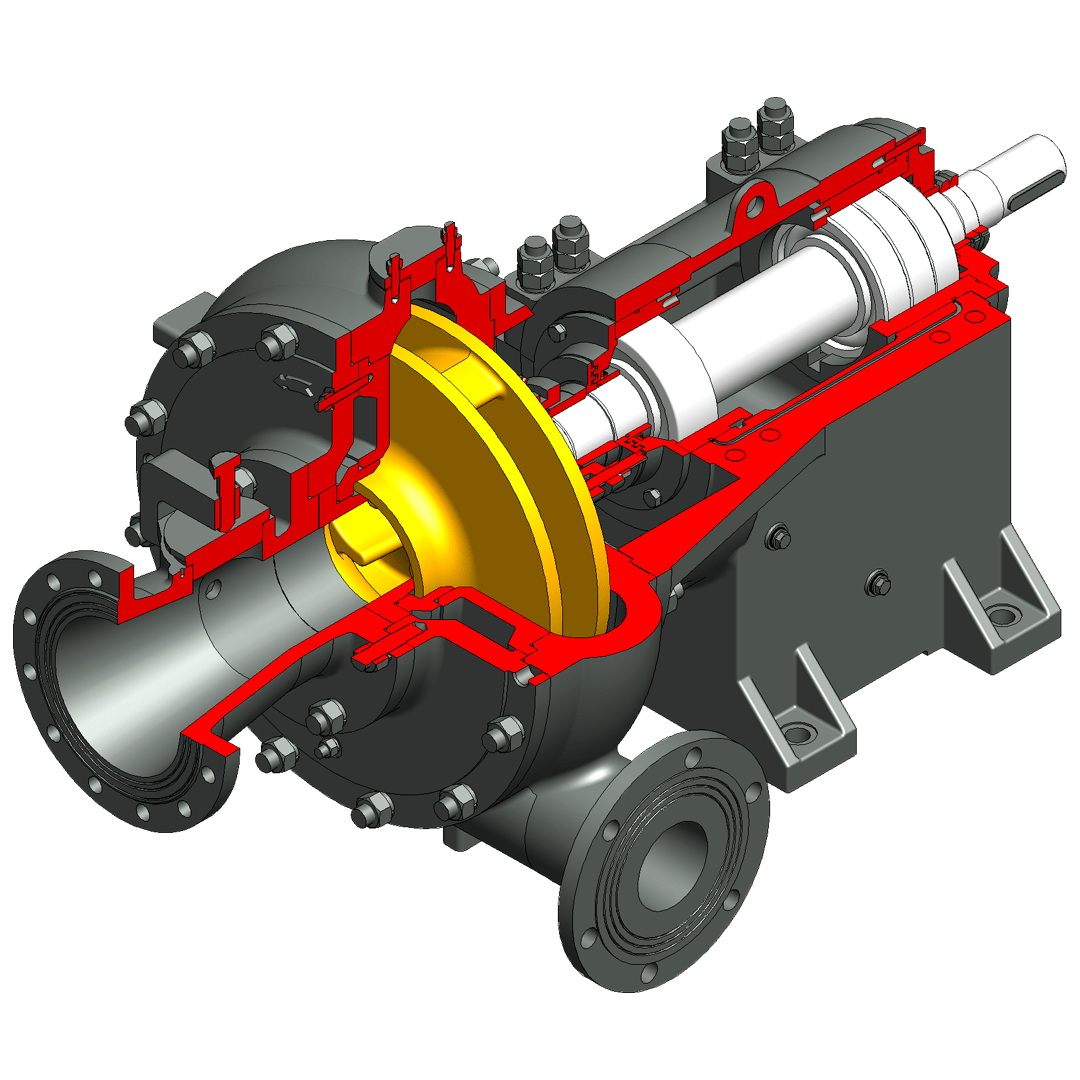

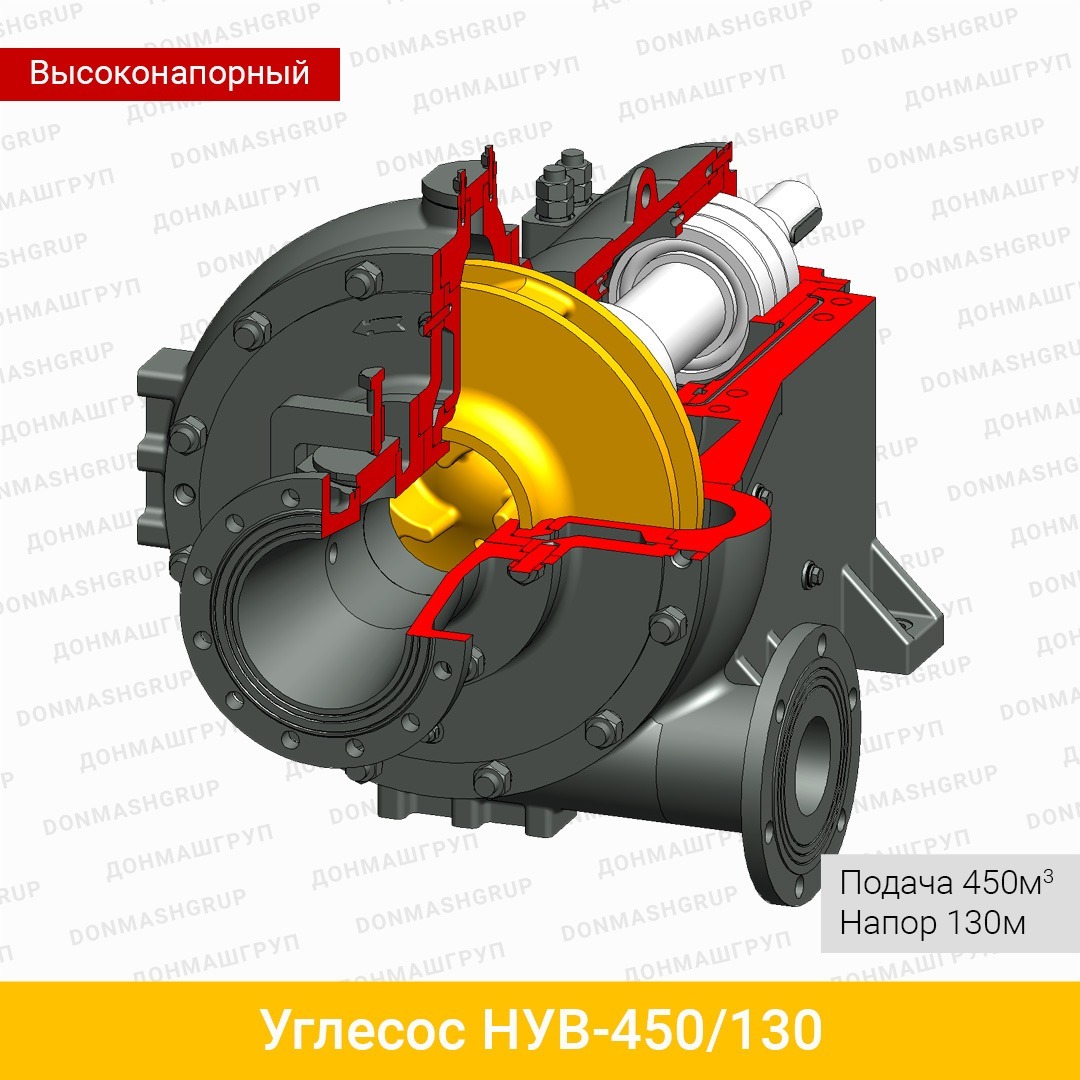

3D изображение в разрезе углесоса НУВ-450/130 производства ДОНМАШГРУП

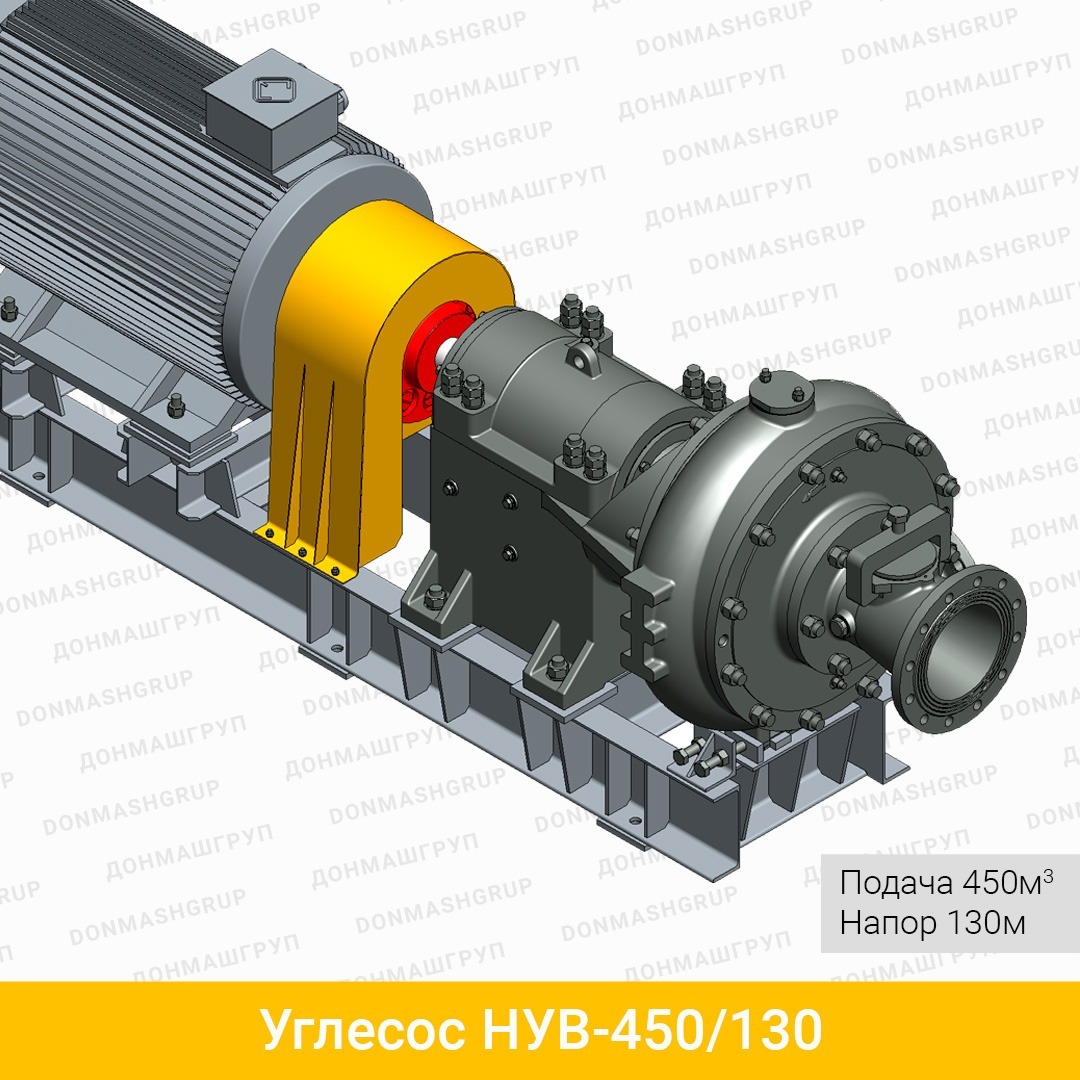

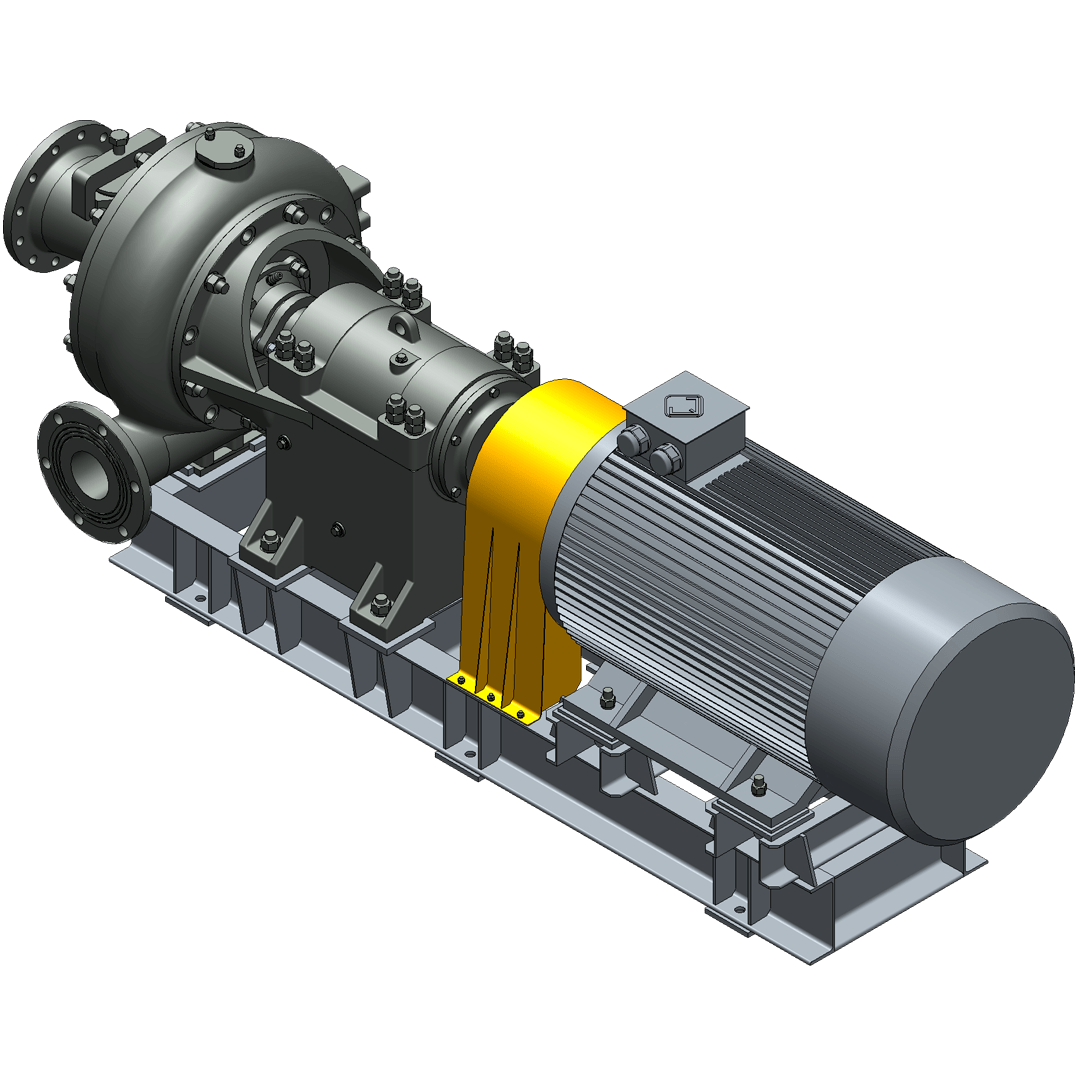

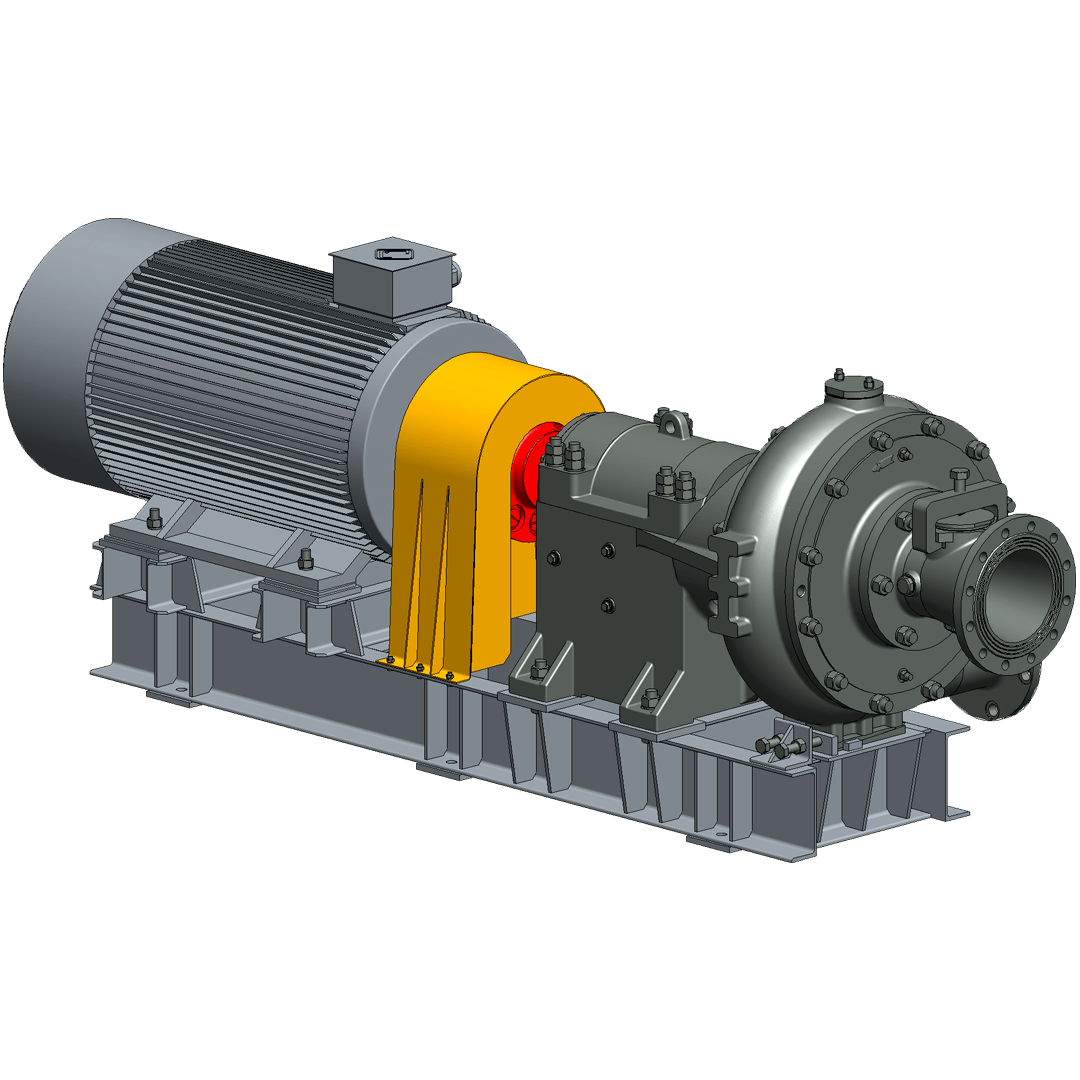

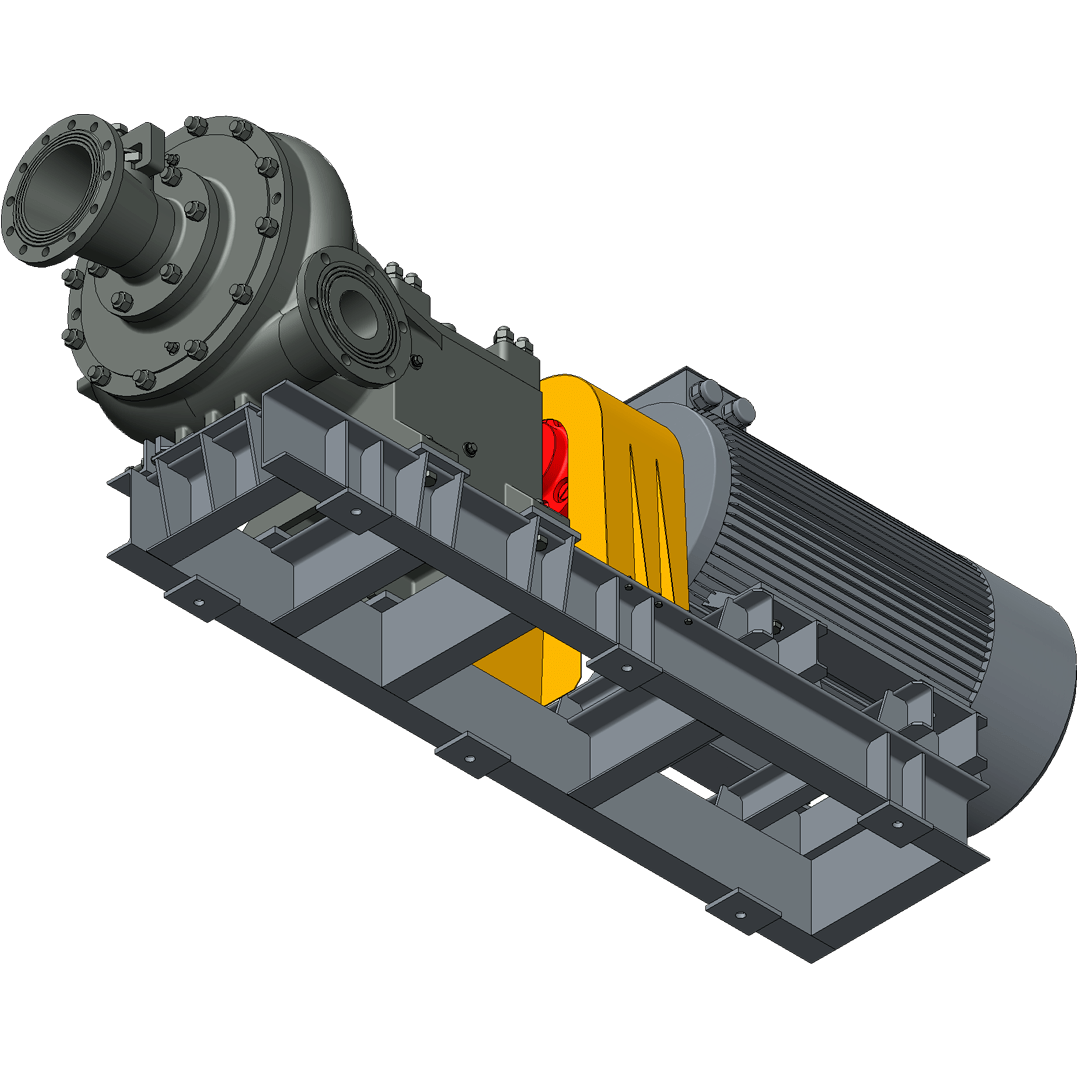

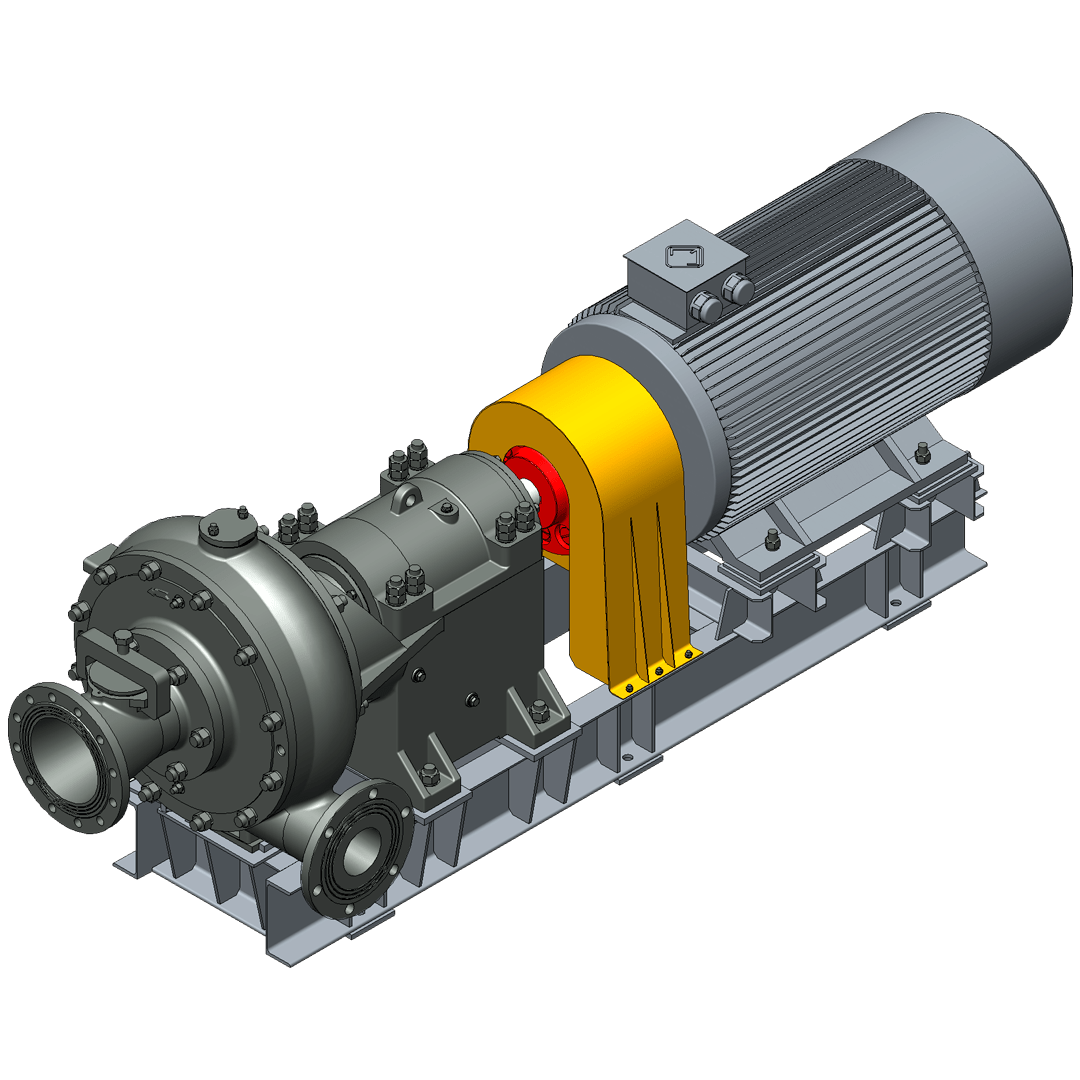

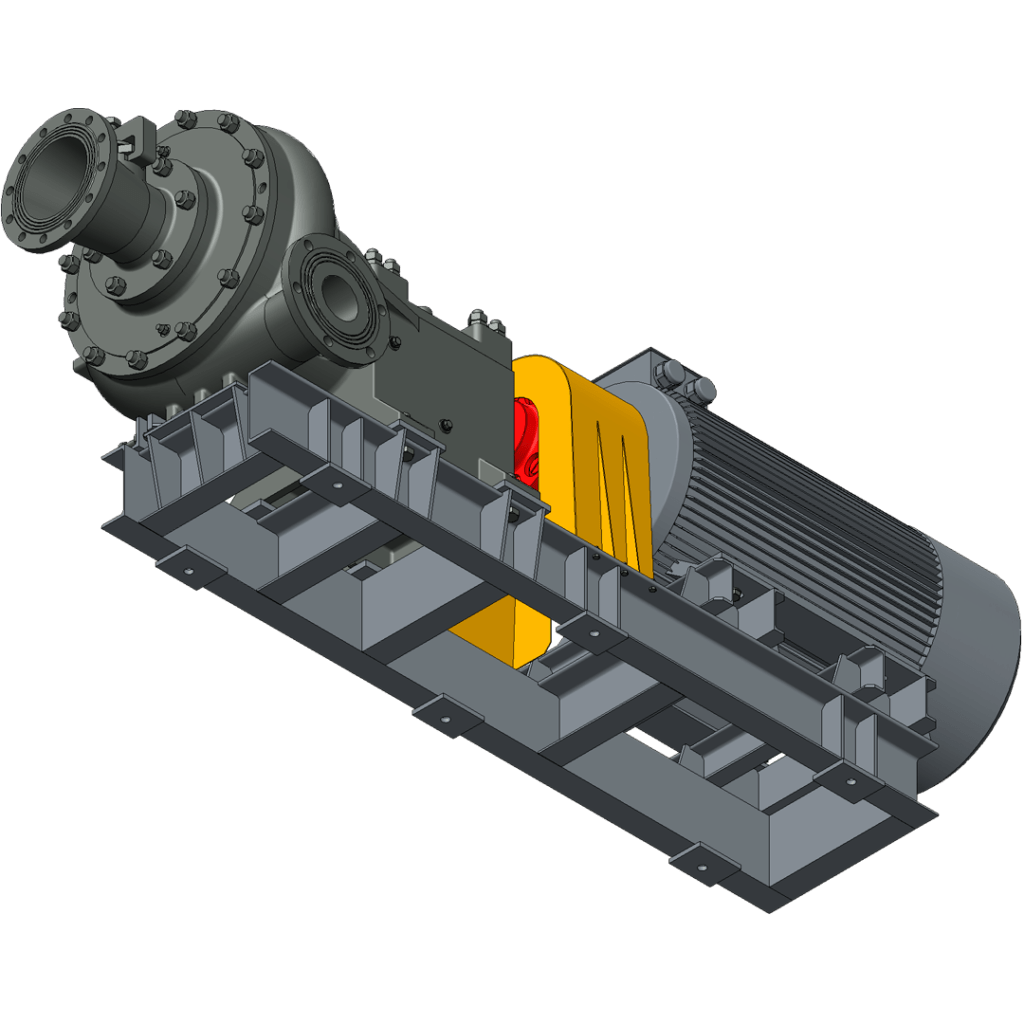

3D изображение агрегата углесоса НУВ-450/130 с электродвигателем 315кВт

Высоконапорный углесос НУВ-450/130

• производительность — 450м3/ч
• напор — 130м
• электродвигатель — 315кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы с подачей более 300м³/ч, Насосы угольные и землесосы

ВЫСОКОНАПОРНЫЙ
УГЛЕСОС НУВ-460/130

Высоконапорный углесос НУВ-150/130 спроектирован специально для гидротранспортировки угля и других аналогичных по твердости, химически нейтральных материалов, крупностью до 70мм

Назначение и область применения углесоса НУВ-450/130

Горизонтальный, центробежный, высоконапорный угольный насос — углесос НУВ-450/130 предназначен для предназначен для гидротранспорта угля и других твердых материалов крупностью не более 70мм.
Нормальная работа углесоса обеспечивается при перекачивании нейтральной водоугольной пульпы (рН=6-8), при температуре от +1°С до +50°С, с содержанием твердого к жидкому по весу до Т:Ж=1:3. Допускается работа углесоса НУВ-450/130 на более высоких концентрациях, но при этом углесос должен работать с подпором.

Углесос НУВ-450/130 применяется в подземных выработках шахт, опасных по газу и пыли, на обогатительных фабриках, в карьерах и рудниках, на цементных и сахарных заводах, в металлургической и горно-обогатительной промышленности.

Проточная часть и особенности
конструкции углесоса НУВ-450/130

Серийно проточная часть углесоса НУВ-450/130 (рабочее колесо, корпус спиральный, бронедиск, направитель утечек, уплотнительное кольцо и всасывающий патрубок) изготавливаются из стали 40ХЛ.
По желанию заказчика, а также с учетом условий эксплуатации, рабочее колесо, бронедиск, направитель утечек и уплотнительное кольцо углесоса НУВ-450/130 могут быть изготовлены из особо устойчивых к абразивному износу высокохромистых чугунов типа: ЧХ22, ЧХ16, ИЧХ28Н2, ИЧХ12Г3М, ИЧ290Х18Г2.

Коробка подшипников углесоса НУВ-450/130 имеет жидкую систему смазки маслом, что обеспечивает не только надлежащую смазку, но и дополнительное охлаждение подшипников.Вал углесоса НУВ-450/130 установлен в станине на подшипниках, которые заключены в самостоятельные стаканы. В переднем стакане установлен двухрядный роликовый радиальный сферический подшипник 3622. В заднем стакане — радиально-упорный однорядный шариковый подшипник 66322Л1 и сдвоенный шариковый радиально-упорный подшипник 6-466322Л1, состоящий из двух специально подобранных подшипников 66322 по схеме комплектования «тандем».

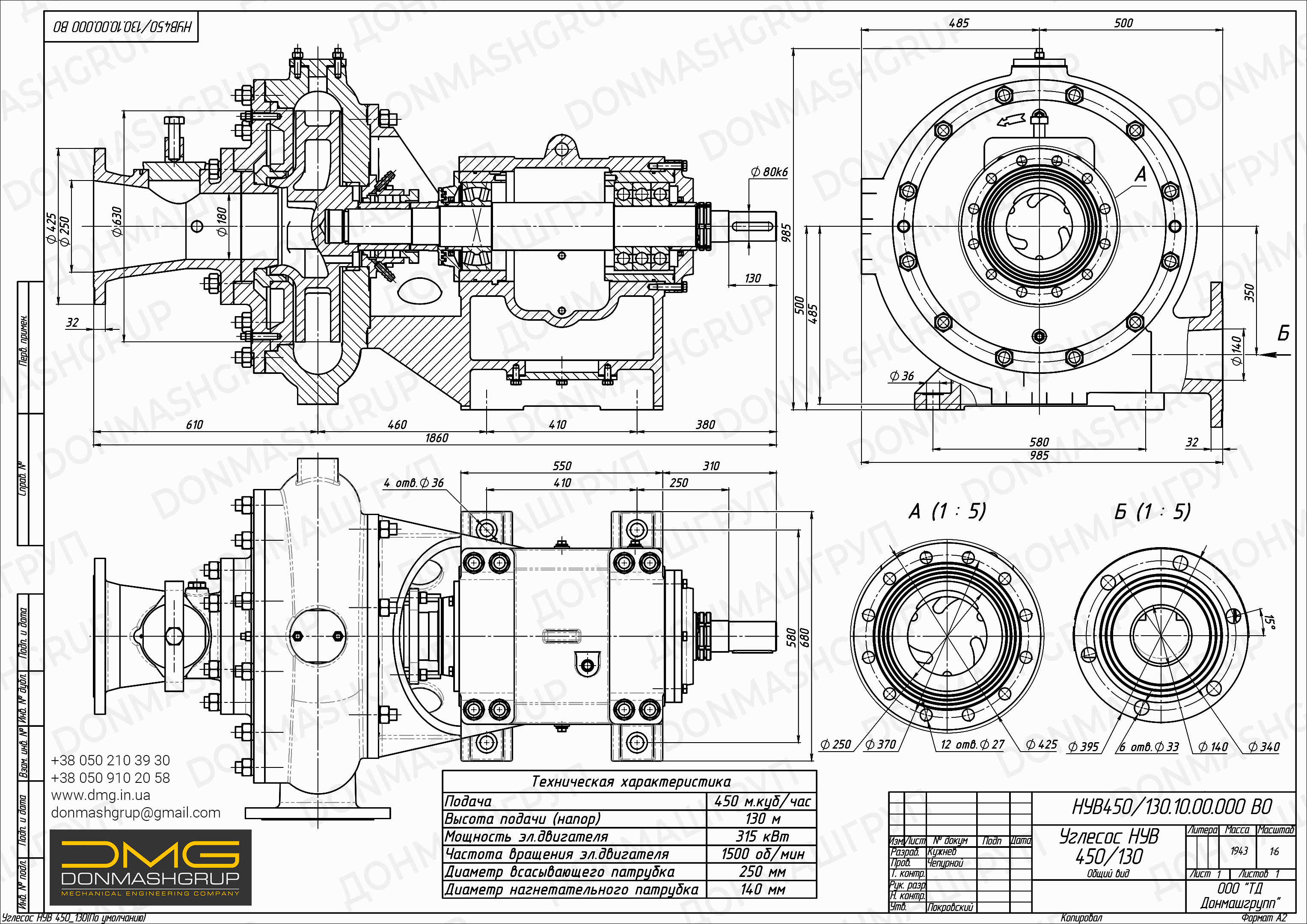

Технические характеристики
углесоса НУВ-450/130

Подача, м3/ч	450
Напор, м	130
Допускаемый кавитационный запас, м, не менее	7,3
КПД, не менее, %	65
Рекомендуемая мощность электродвигателя, кВт	315
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	250
Диаметр нагнетающего патрубка, мм	140
Габаритные размеры насоса без электродвигателя, мм (длина-высота-ширина)	1860-985-985

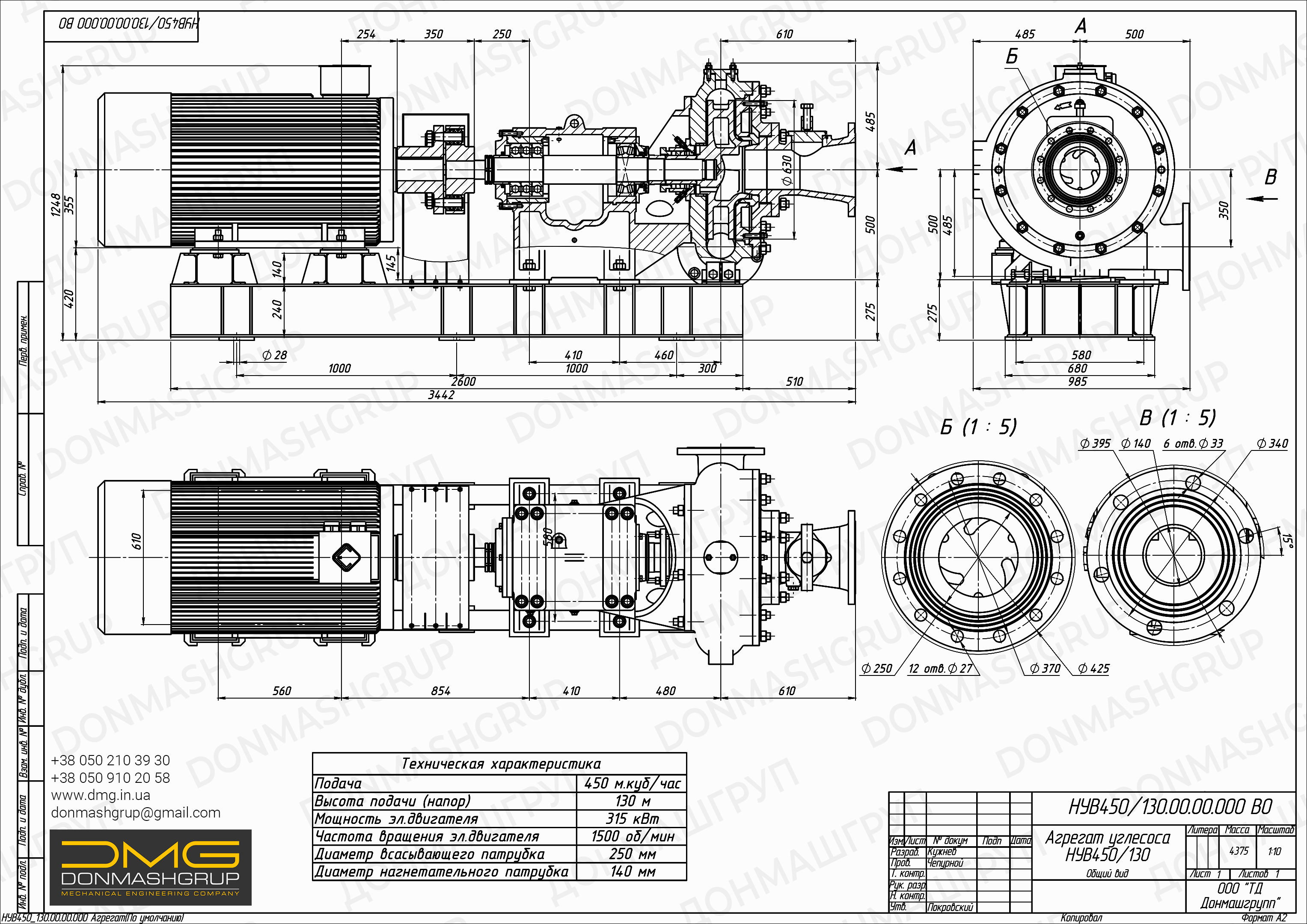

Габаритные размеры агрегата насоса в сборе с электродвигателем, мм (длина-высота-ширина)	3442-1248-985
Масса насоса без электродвигателя, кг	1943
Масса агрегата насоса в сборе с электродвигателем, кг	4375
