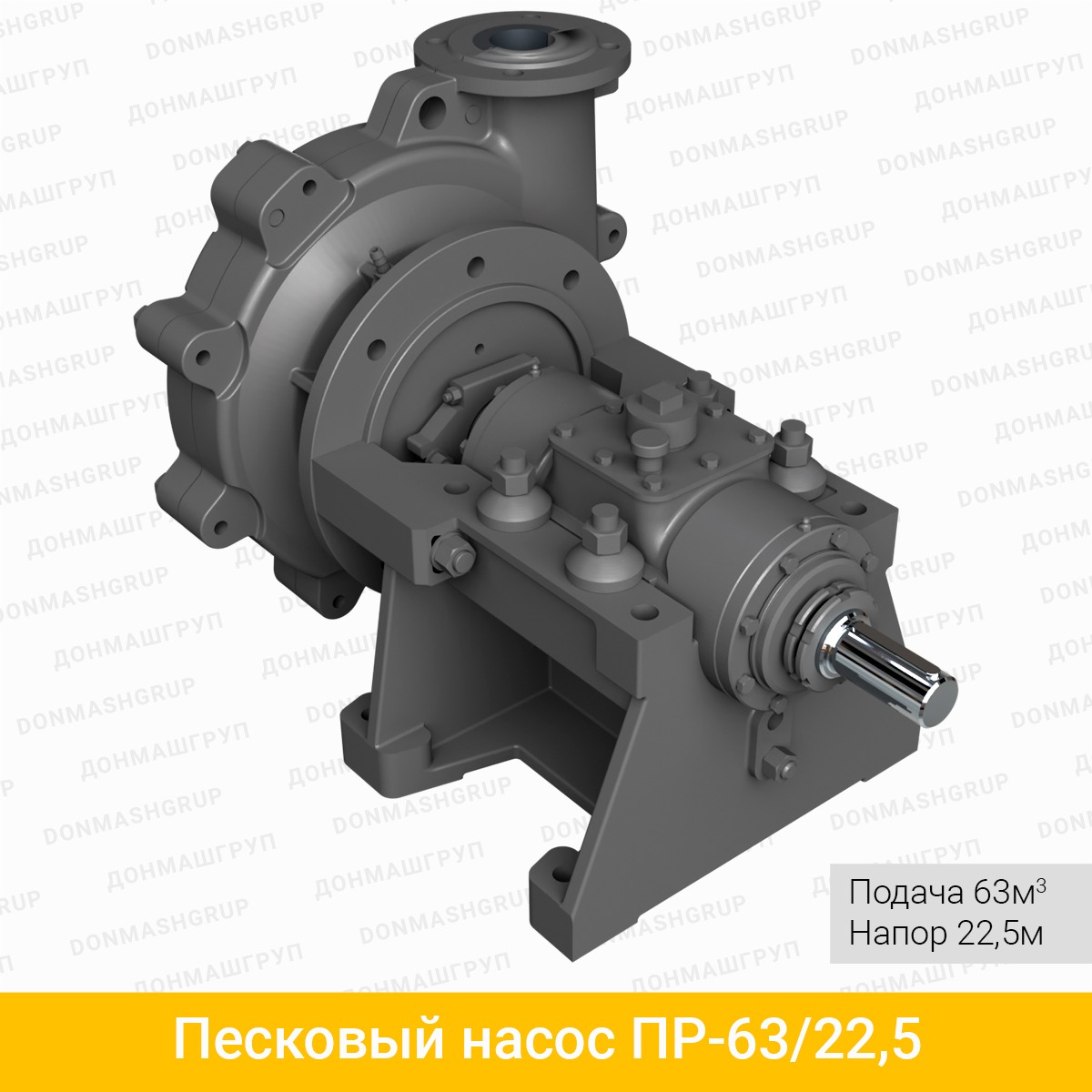

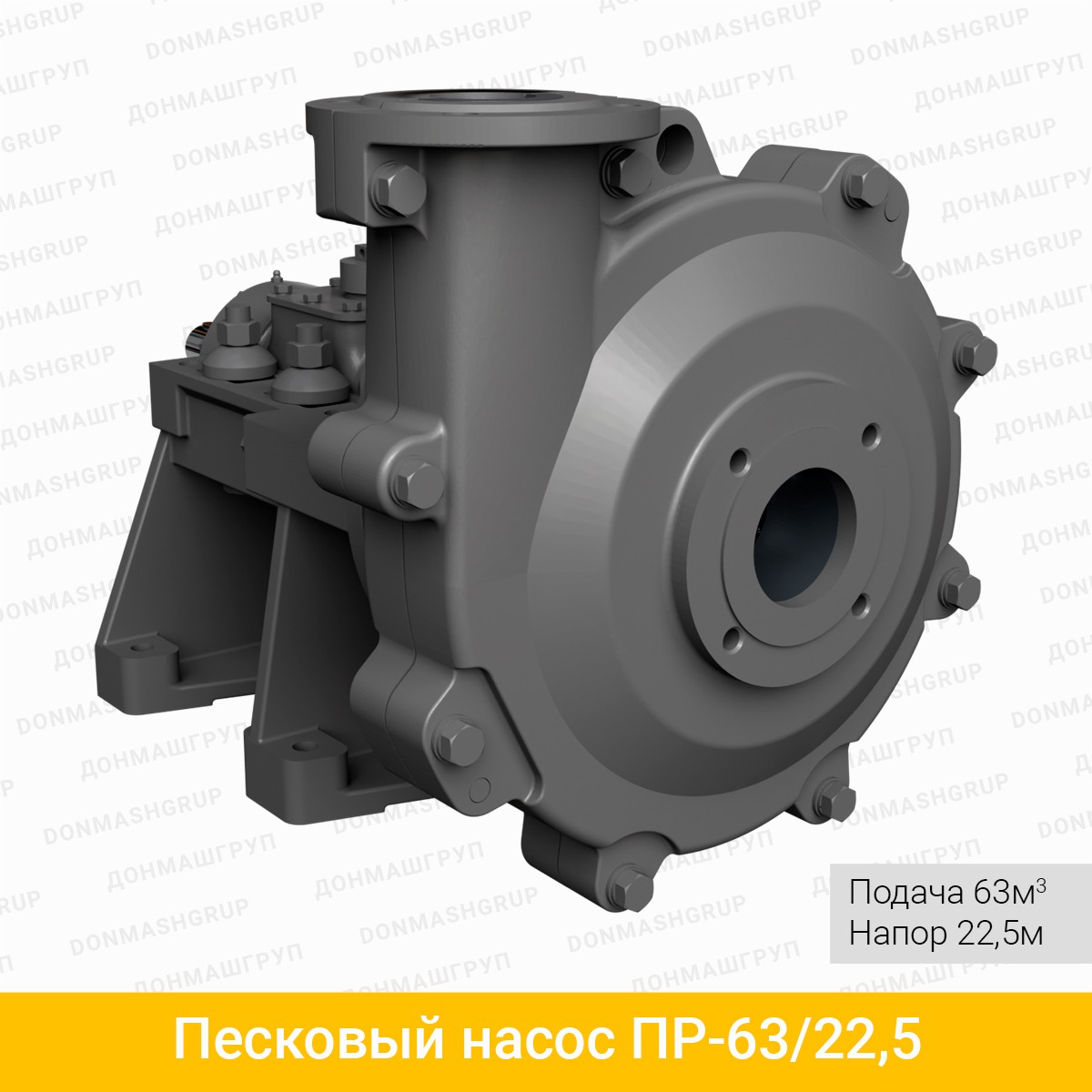

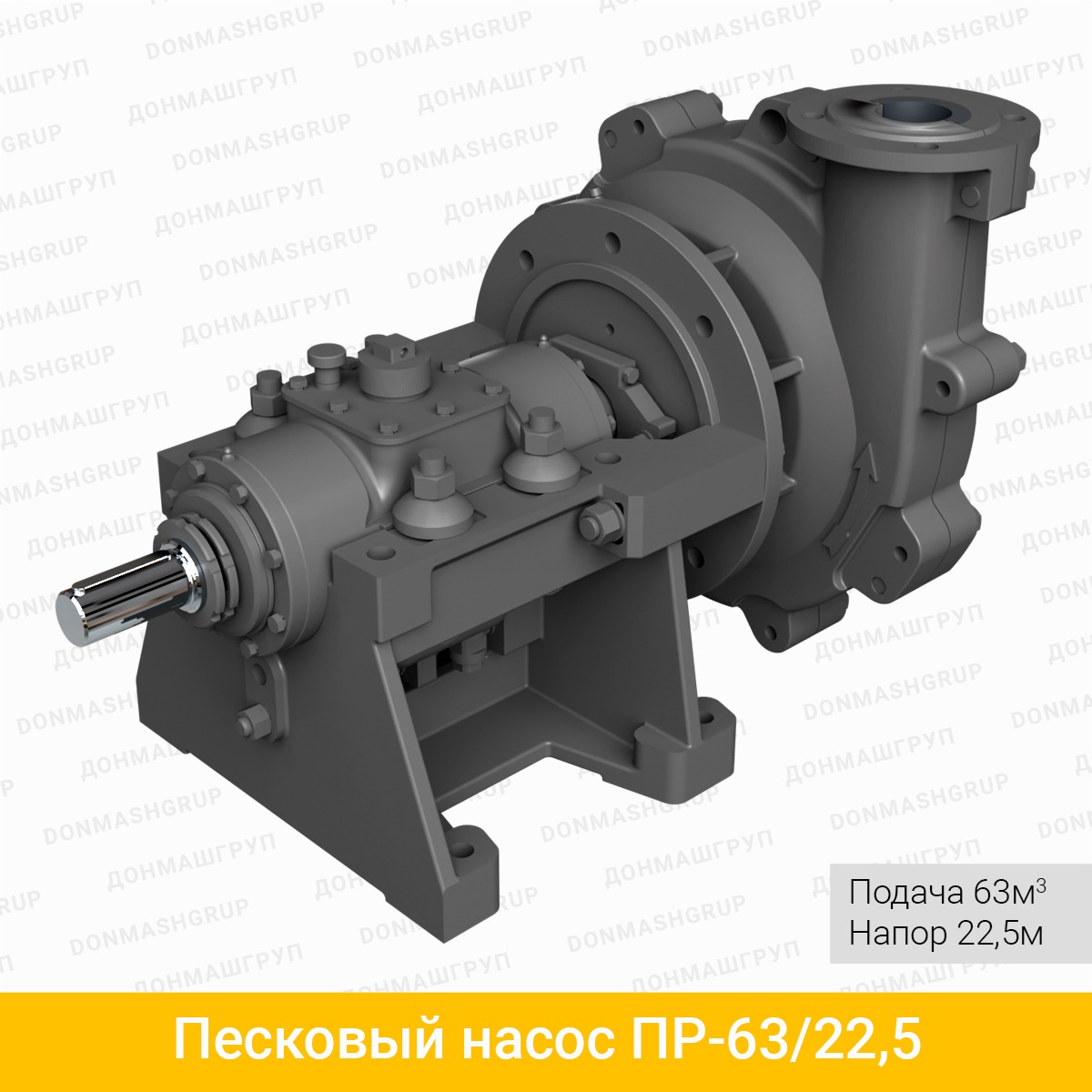

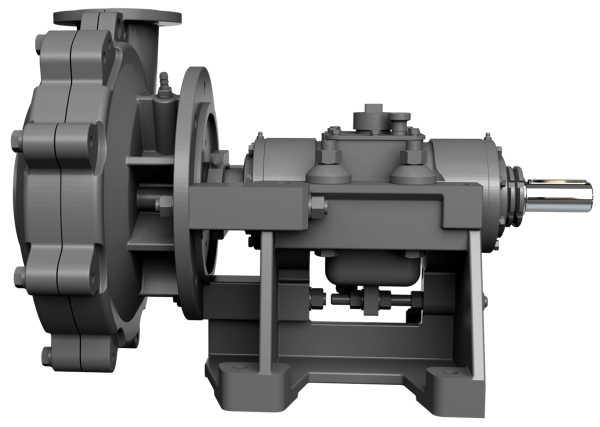

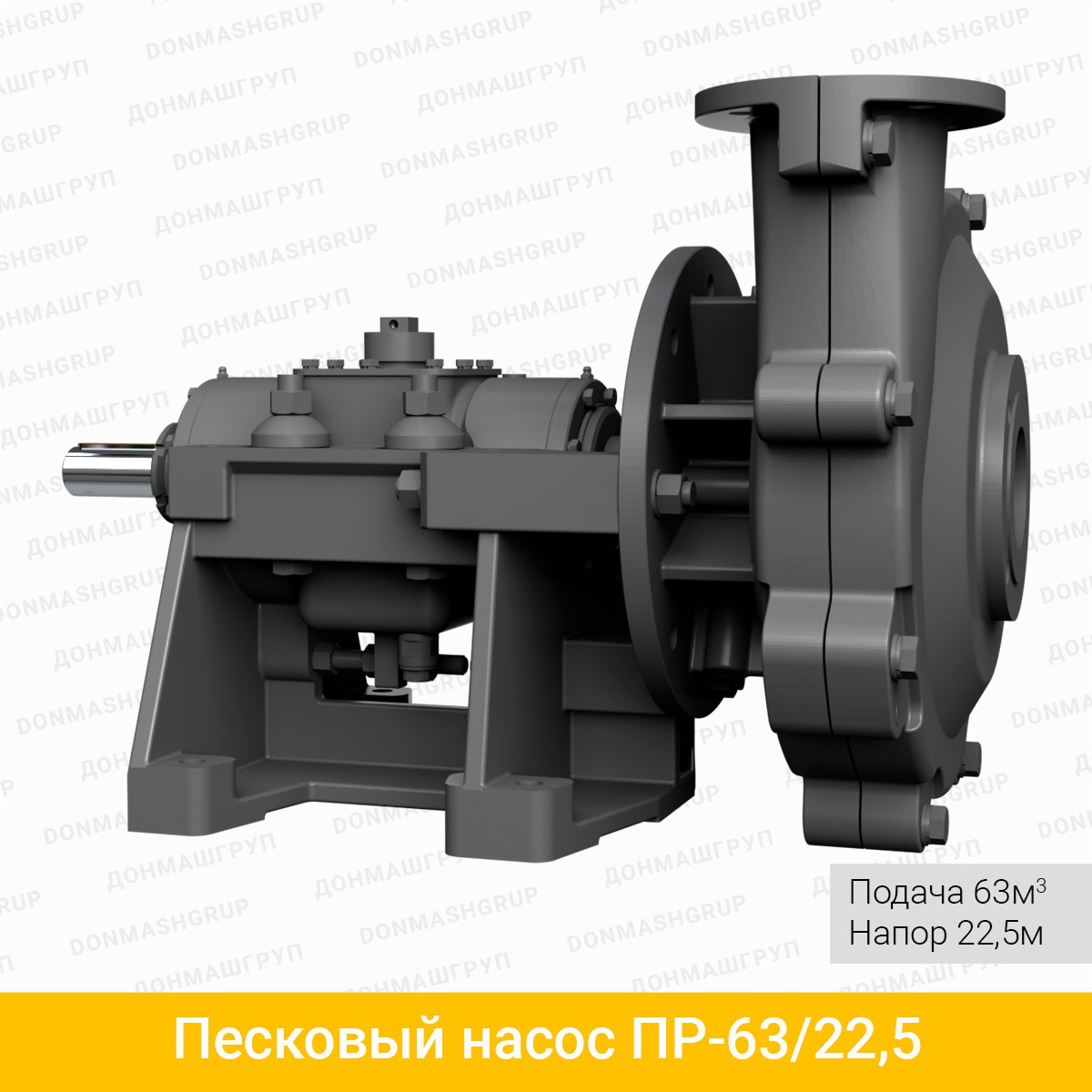

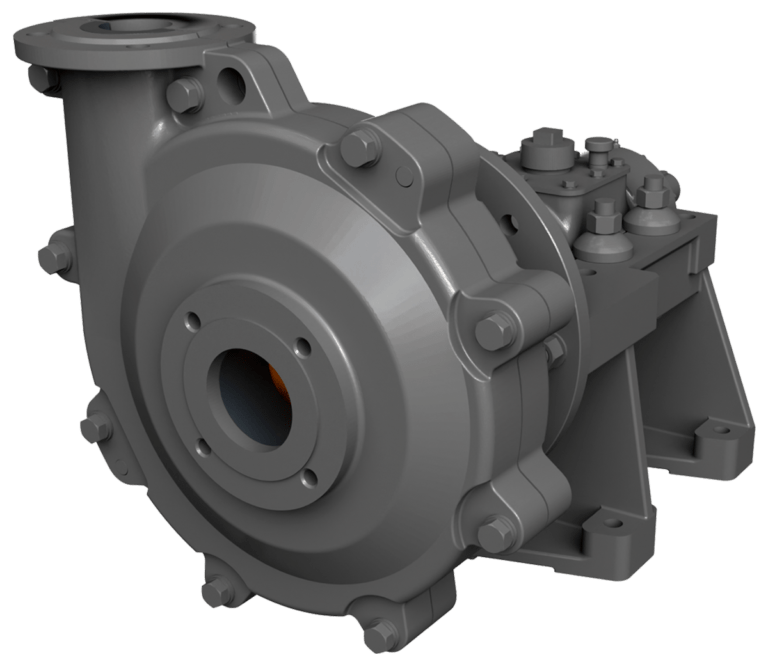

Песковый насос ПР-63/22,5

• производительность — 63м3/ч
• напор — 22,5м
• электродвигатель — 11кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы песковые, Насосы с подачей до 300м³/ч

Назначение насоса ПР-63/22,5

Насос ПР-63/22,5 — горизонтальный консольный центробежный песковый насос с резиновой футеровкой проточной части, предназначенный для перекачивания абразивных гидросмесей с высоким содержанием мелкодисперсных твёрдых включений: песка, шлама, угольной мелочи и других технологических жидкостей.

Применение износостойкой резиновой футеровки позволяет эффективно эксплуатировать насос в условиях, где эластичные материалы обеспечивают преимущества перед металлической проточной частью.

Номинальные параметры насоса: подача — 63 м³/ч, напор — 22,5 м.

Параметры перекачиваемой среды

Насос ПР-63/22,5 предназначен для перекачивания гидросмесей со следующими характеристиками:

Плотность гидросмеси — до 1300 кг/м³
Объёмная концентрация твёрдых включений — до 25%
Размер твёрдых частиц — до 1 мм
Водородный показатель среды (pH) — от 6 до 11
Температура перекачиваемой среды — от +3 до +50 °С

Примечание
Ограничение по размеру твёрдых частиц обусловлено особенностями эксплуатации насосов с резиновой футеровкой. При соблюдении указанных параметров обеспечивается максимальный ресурс проточной части.

Область применения ПР-63/22,5

Насос ПР-63/22,5 применяется в технологических процессах, где перекачиваются мелкодисперсные абразивные гидросмеси, а использование резиновой футеровки позволяет увеличить ресурс проточной части по сравнению с металлическими материалами.

Наиболее часто такие условия встречаются на отдельных обогатительных фабриках при переработке тонкозернистых минеральных концентратов, в процессах гидротранспорта мелкодисперсных продуктов обогащения, а также при перекачивании некоторых технологических пульп, для которых применение эластичной футеровки является технологически предпочтительным.

Когда насос с резиновой футеровкой действительно является лучшим выбором?

Несмотря на распространённое мнение, насосы с резиновой футеровкой подходят далеко не для всех абразивных гидросмесей. Эффективность их применения определяется не отраслью, а свойствами перекачиваемой среды.

Резиновая футеровка — не универсальное решение

Распространено мнение, что если на одном предприятии насосы с резиновой футеровкой показали хороший ресурс, значит такое решение будет оптимальным и для любого другого производства. На практике это далеко не всегда так.

Ресурс насоса определяется не названием предприятия и не рекомендациями коллег, а характеристиками конкретной гидросмеси: гранулометрическим составом, формой частиц, их твёрдостью, концентрацией, скоростью движения пульпы и химическим составом среды.

Именно поэтому два предприятия одной отрасли могут получить совершенно разные результаты при эксплуатации одинаковых насосов.

Когда резиновая футеровка действительно оправдана

Насосы ПР наиболее эффективны при перекачивании тонкодисперсных гидросмесей с относительно небольшим размером твёрдых частиц, когда эластичная футеровка способна эффективно противостоять абразивному износу и обеспечить ресурс, превышающий ресурс металлической проточной части.

Поэтому отдельные предприятия, перерабатывающие тонкозернистые минеральные концентраты, традиционно применяют насосы с резиновой футеровкой.

Главный вопрос, который стоит задать перед выбором насоса

Если в технической документации вашего предприятия указан насос ПР-63/22,5, имеет смысл выяснить, чем именно обусловлен такой выбор.

Является ли применение резиновой футеровки обязательным требованием технологического процесса? Предусмотрено ли оно проектной организацией? Или это решение было принято много лет назад на основании положительного опыта эксплуатации в конкретных условиях?

Ответ на эти вопросы зачастую позволяет определить, действительно ли предприятию необходим насос с резиновой футеровкой или современные материалы способны обеспечить более рациональное решение.

От чего зависит ресурс насоса ПР-63/22,5

Главное преимущество насоса ПР-63/22,5 одновременно является его главным недостатком

Главной особенностью насоса ПР-63/22,5 является резиновая проточная часть. Именно благодаря ей насос способен обеспечивать значительно больший ресурс при перекачивании некоторых видов мелкодисперсных абразивных гидросмесей.

Однако существует важная особенность, о которой редко упоминают в технической литературе.

В отличие от насосов с металлической проточной частью, где ресурс в первую очередь определяется качеством высокохромистого чугуна и конструкцией деталей, срок службы насоса ПР во многом зависит от качества резиновых вкладышей.

Корпус насоса, подшипниковый узел, рабочее колесо и остальные детали могут быть изготовлены безупречно. Но если резиновая смесь не обладает необходимой стойкостью к абразивному износу, именно она станет самым слабым элементом всей конструкции.

Почему раньше насосы ПР работали значительно дольше

При разработке насосов серии «ПР» в СССР производство резиновой футеровки было сосредоточено на специализированных предприятиях.

Для каждого типоразмера применялись собственные рецептуры резиновых смесей, технологии вулканизации и комплект дорогостоящих пресс-форм. Создание такой футеровки требовало значительного опыта, специализированного оборудования и многолетней отработки технологии.

Именно поэтому классические насосы ПР следует рассматривать не только как удачную конструкцию насоса, но и как результат сложной технологии изготовления износостойких резиновых вкладышей.

Качество изготовления вкладышей напрямую влияет на ресурс насоса

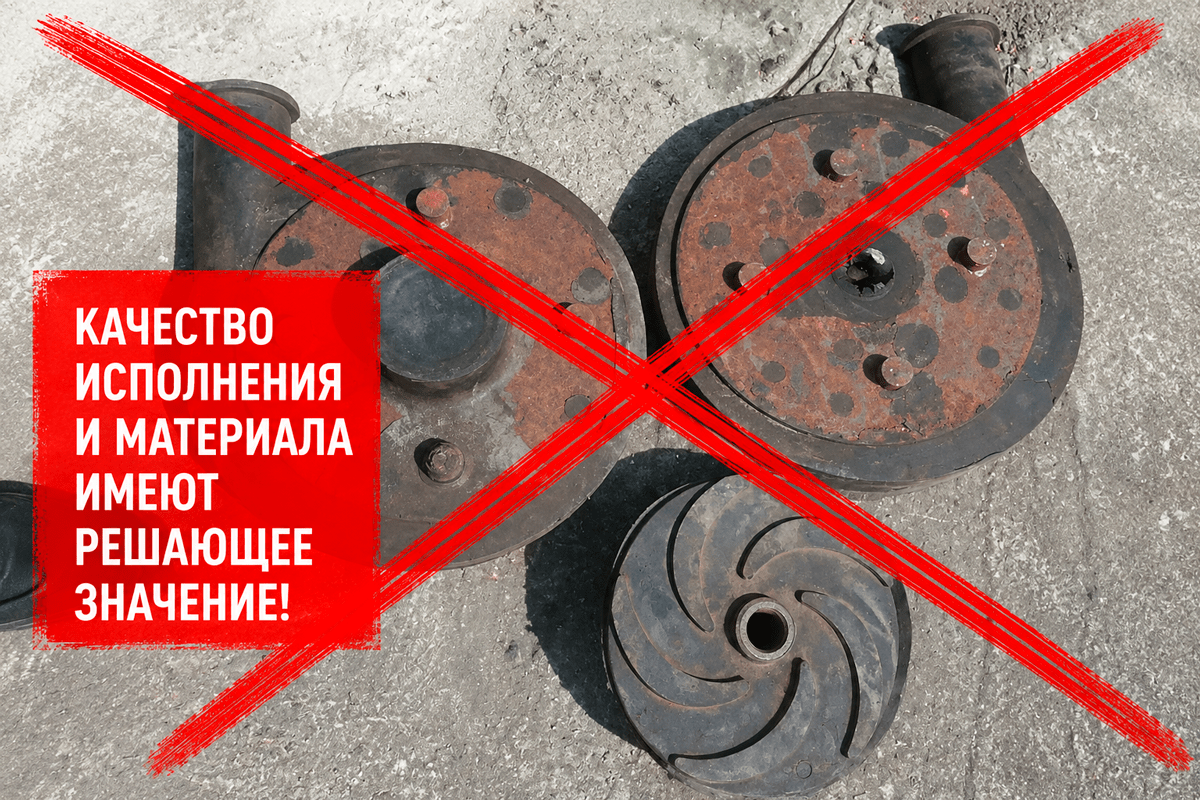

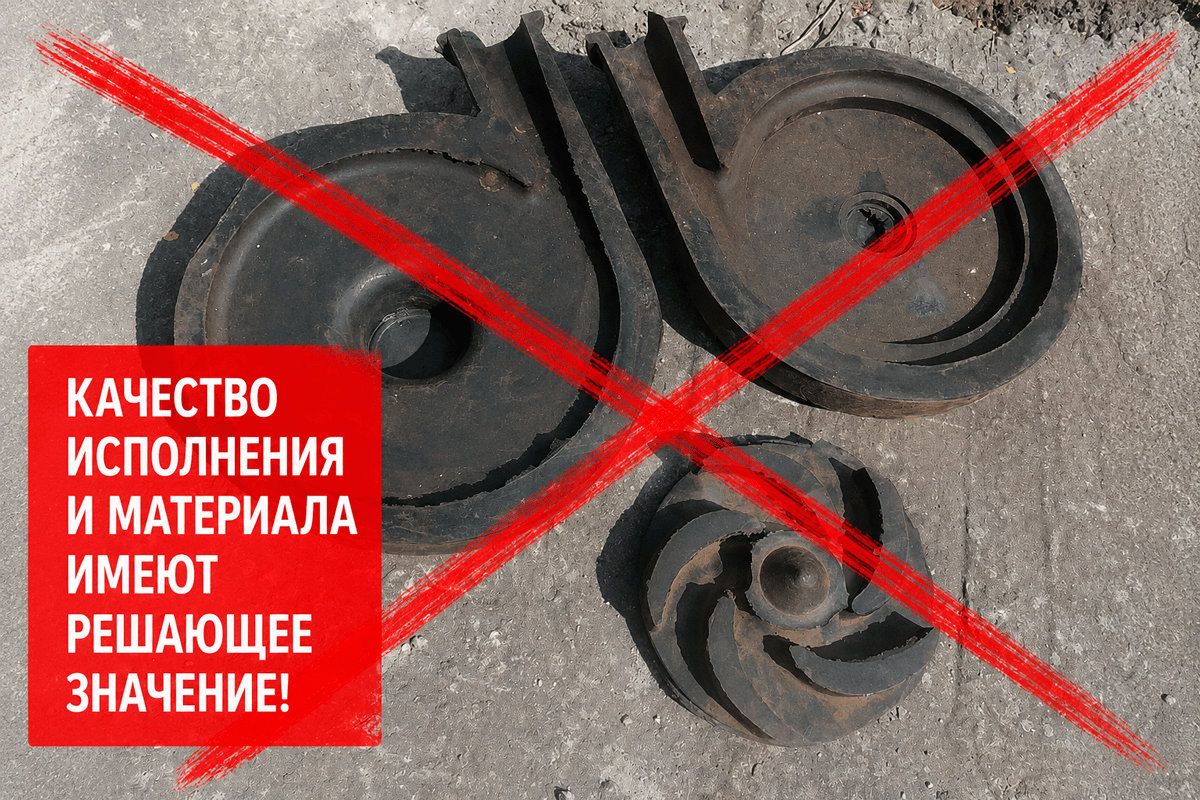

Пример новых резиновых вкладышей насосов ПР-63/22,5 и ПРВП-63/22,5, предлагаемых на рынке Украины. Даже без специальных знаний можно заметить качество обработки кромок, облой после формования и общий уровень изготовления изделий.

Почему сегодня возникла проблема

Сегодня украинский рынок горизонтальных насосов ПР-63/22,5 и вертикальных ПРВП-63/22,5 имеет крайне небольшой объём потребления.

Важно понимать, что практически все производители насосов не изготавливают резиновые вкладыши самостоятельно, а приобретают их у специализированных предприятий, занимающихся разработкой резиновых смесей и производством формовых резинотехнических изделий.

После сокращения промышленного производства спрос на насосы ПР и ПРВП снизился настолько, что разработка новых износостойких резиновых смесей, изготовление специализированных пресс-форм и организация полноценного производства зачастую становятся экономически нецелесообразными.

В результате производители резиновых футеровок вынуждены использовать более простые технологии изготовления и материалы, ресурс которых может существенно отличаться от ресурса классических насосов ПР.

Именно поэтому при выборе насоса ПР следует оценивать не только качество изготовления самого насоса, но и происхождение, качество и подтверждённый ресурс применяемых резиновых вкладышей.

Даже новый комплект фетеровки может существенно отличаться по качеству

Конструкция насоса ПР остаётся практически неизменной уже несколько десятилетий. Однако ресурс оборудования определяется не только геометрией деталей, но и качеством материала, технологией изготовления и точностью исполнения резиновых вкладышей.

!!! ВАЖНО ПОНИМАТЬ: проблема заключается не в конструкции насоса ПР. За десятилетия эксплуатации она доказала свою эффективность. Основной вопрос сегодня — возможность изготовления резиновых вкладышей, сопоставимых по качеству с теми, для которых этот насос когда-то был разработан.

Практика эксплуатации

В нашей практике был показательный пример.

Одно из предприятий, имеющее многолетний опыт эксплуатации импортных насосов с резиновой проточной частью при переработке тонкодисперсных минеральных концентратов, столкнулось с необходимостью приобретения новых насосов.

После испытаний нескольких современных насосов с резиновыми вкладышами различных украинских производителей их фактический ресурс оказался значительно ниже ожидаемого.

После опытной эксплуатации насоса ПЧВП-63/22,5 с полностью металлической проточной частью из высокохромистого чугуна ЧХ22 предприятие приняло решение продолжить применение именно такого исполнения и в дальнейшем приобрело ещё несколько насосов.

Этот пример показывает, что окончательный выбор оборудования определяется не названием насоса и не сложившимися традициями эксплуатации, а фактическим ресурсом в конкретных условиях работы.

Что делать, если технологический процесс требует резиновую футеровку?

Если применение насоса ПР действительно предусмотрено технологическим процессом, при выборе оборудования основное внимание следует уделять не только конструкции насоса.

Не менее важно понимать происхождение резиновых вкладышей, технологию их изготовления и наличие подтверждённого опыта эксплуатации в условиях, аналогичных вашим.

Практически все производители насосов приобретают резиновую футеровку у специализированных предприятий.

Именно качество резиновых вкладышей зачастую определяет ресурс насоса значительно сильнее, чем любые конструктивные особенности самого оборудования.

Современная альтернатива насосу ПР-63/22,5

Во многих случаях применение насосов ПР-63/22,5 обусловлено исторически сложившейся практикой эксплуатации, а не обязательными требованиями технологического процесса.

Если технологическая схема допускает использование металлической проточной части, современной альтернативой может стать насос ПЧ-63/22,5 C-DMG с полностью металлической проточной частью из особо устойчивого к абразивному износу высокохромистого чугуна ЧХ22 (ДСТУ 8851:2019).

Такое решение позволяет отказаться от проблемы поиска качественных резиновых вкладышей, увеличить межремонтный ресурс и сохранить гидравлические характеристики типоразмера 63/22,5.

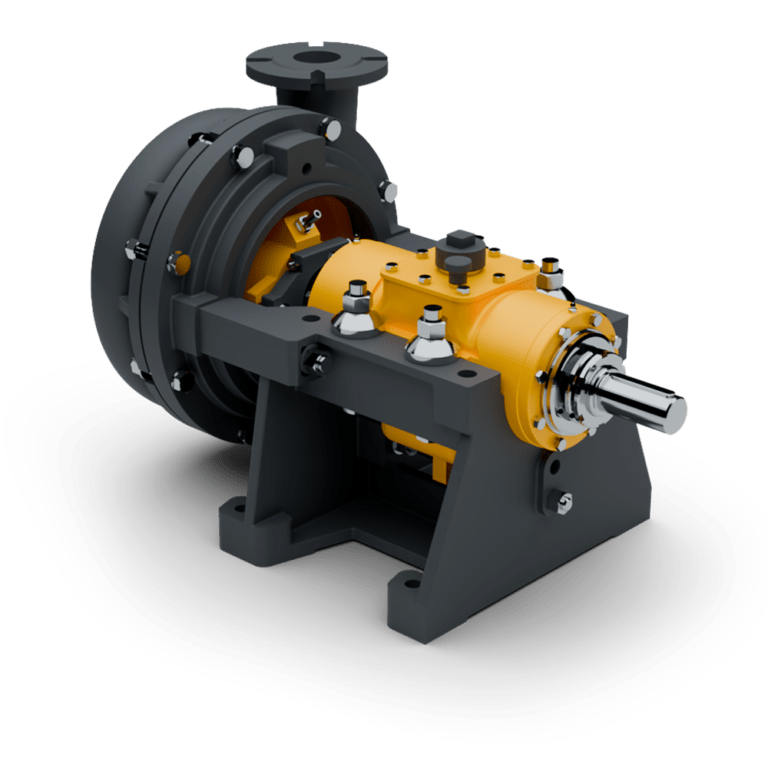

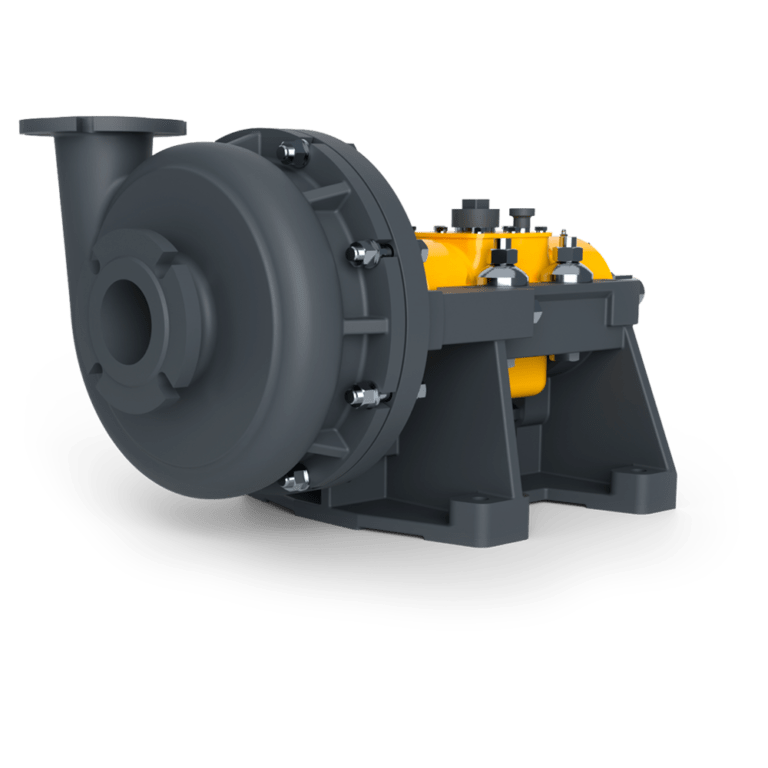

Современная альтернатива — насос ПЧ-63/22,5

Если применение резиновой футеровки не является обязательным требованием технологии, рекомендуем ознакомиться с насосом ПЧ-63/22,5 C-DMG с полностью металлической проточной частью из устойчивого к абразивному износу высокохромистого чугуна ЧХ22.

Сравнение классической и современной конструкции типоразмера 63/22,5

Несмотря на одинаковые гидравлические характеристики, классический насос ПР-63/22,5 и современный ПЧ-63/22,5 принципиально отличаются конструкцией проточной части и подходом к обеспечению ресурса.
Ниже показаны основные отличия двух инженерных решений.

ПЧ-63/22,5 C-DMG

ПР-63/22,5 и ПК-63/22,5

Подробнее о конструкции и технических характеристиках ПЧ-63/22,5 C-DMG →

Технические характеристики ПР-63/22,5

Ниже приведены основные технические характеристики классического пескового насоса ПР-63/22,5 с резиновой футеровкой проточной части. Приведённые параметры соответствуют стандартному исполнению насоса и позволяют оценить его эксплуатационные возможности и взаимозаменяемость с другими насосами типоразмера 63/22,5.

Подача, м3/ч	63
Напор, м	22,5
Допускаемый кавитационный запас, м	4
КПД, не менее, %	50
Всасывающий патрубок — диаметр DN, мм	90
Напорный патрубок – диаметр DN, мм	60
Колесо рабочее – диаметр, мм	270
Колесо рабочее – тип	Полуоткрытое, 4 лопатки
Материал рабочего колеса	Сталь с резиновой футировкой
Материал спирального корпуса	Чугун СЧ20 с резиновой футирокой
Мощность насоса, кВт	7,7
Рекомендуемая мощность электродвигателя при плотности до 1300 кг/м³ , кВт	11
Номинальная частота вращения электродвигателя, об/мин	1500
Габаритные размеры насоса без электродвигателя, мм (д-в-ш)	824-524-508
Габаритные размеры агрегата в сборе с электродвигателем, мм (д-в-ш)	1300-646-508
Масса насоса без электродвигателя, кг	255
Масса агрегата насосного в сборе с рамой и электродвигателем, кг	400

ПРИМЕЧАНИЕ:
При выборе насоса ПР-63/22,5 рекомендуется учитывать не только гидравлические характеристики, но и соответствие свойств резиновой футеровки условиям эксплуатации и составу перекачиваемой гидросмеси.

Чертежи пескового насоса ПР-63/22,5

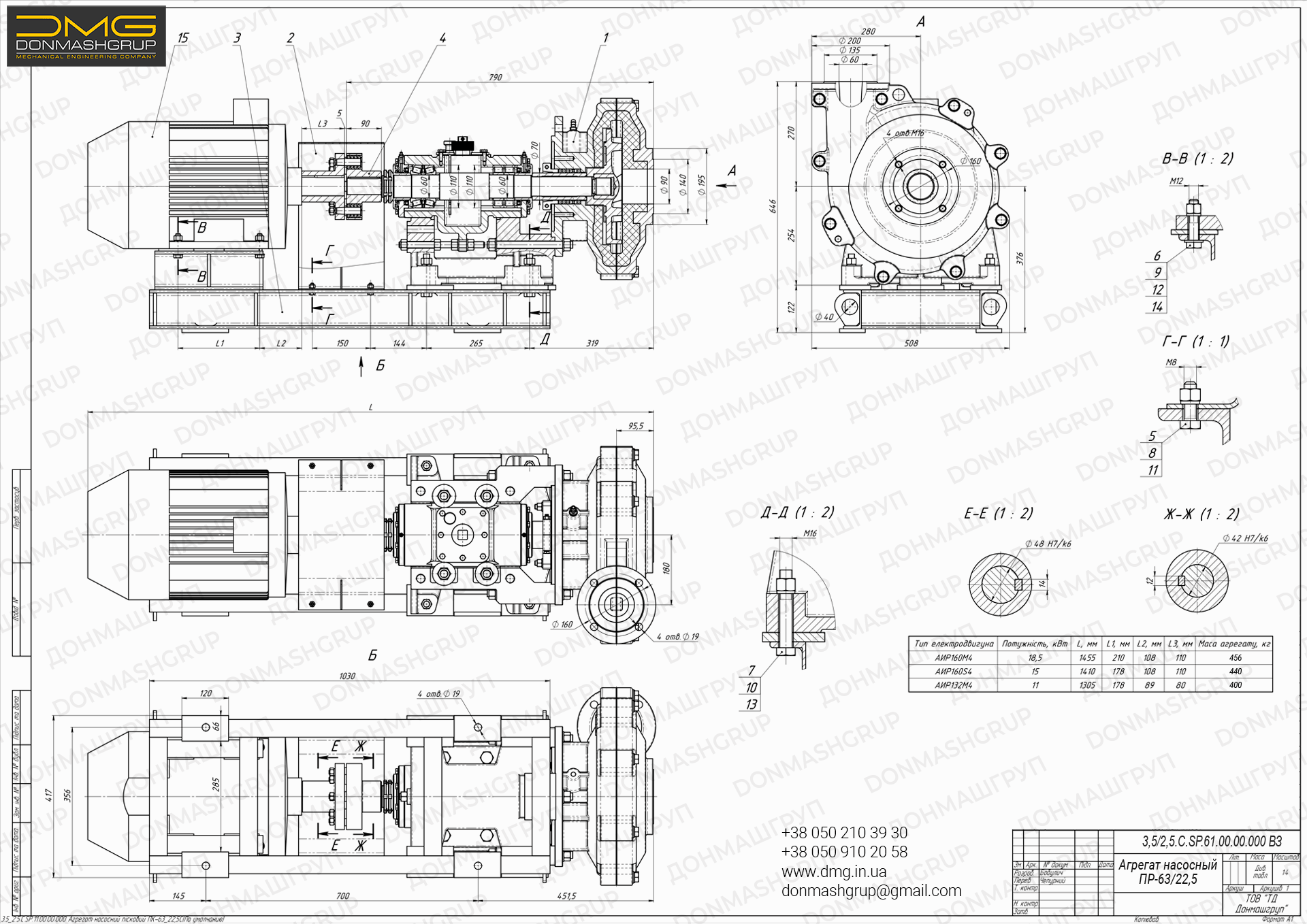

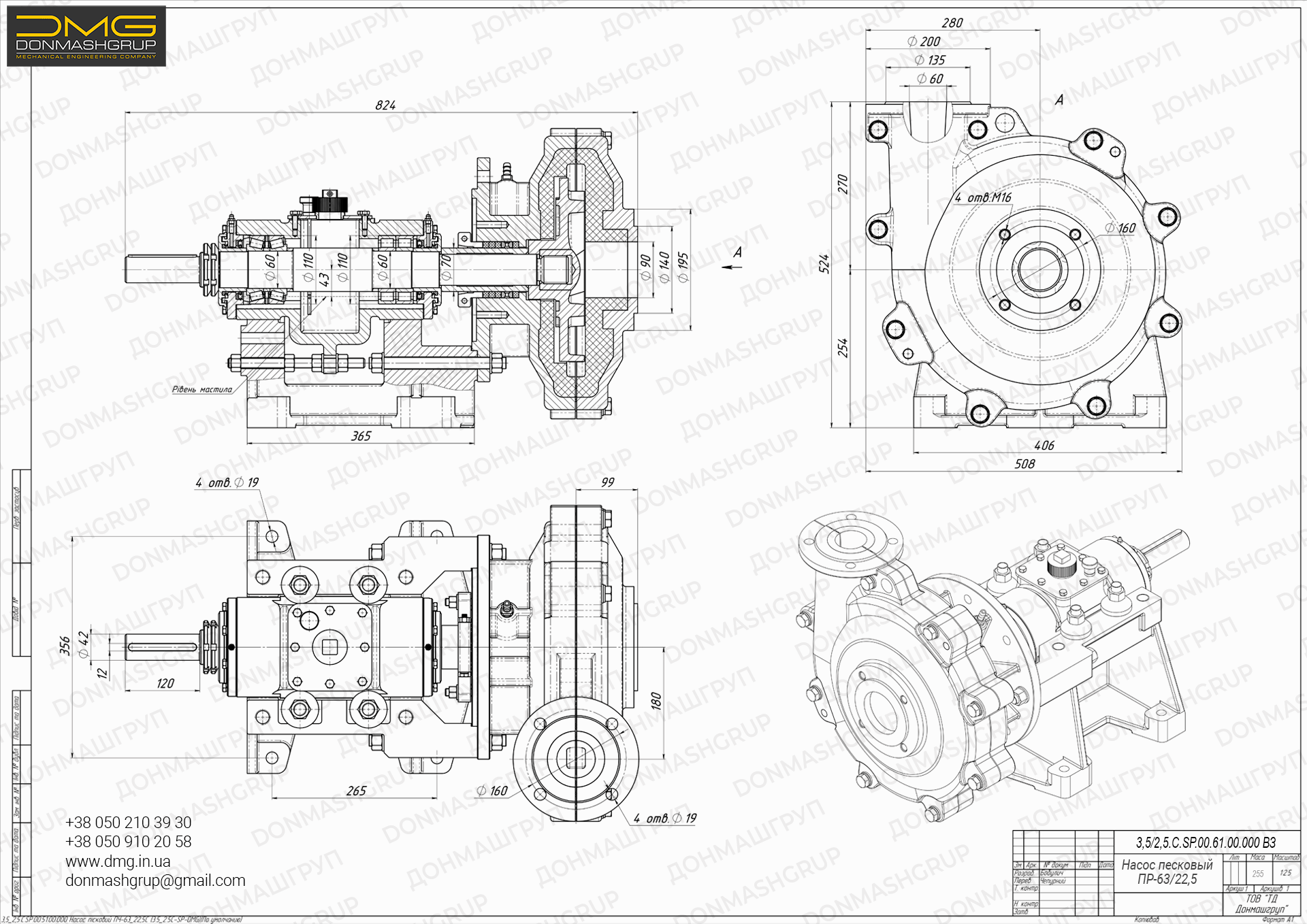

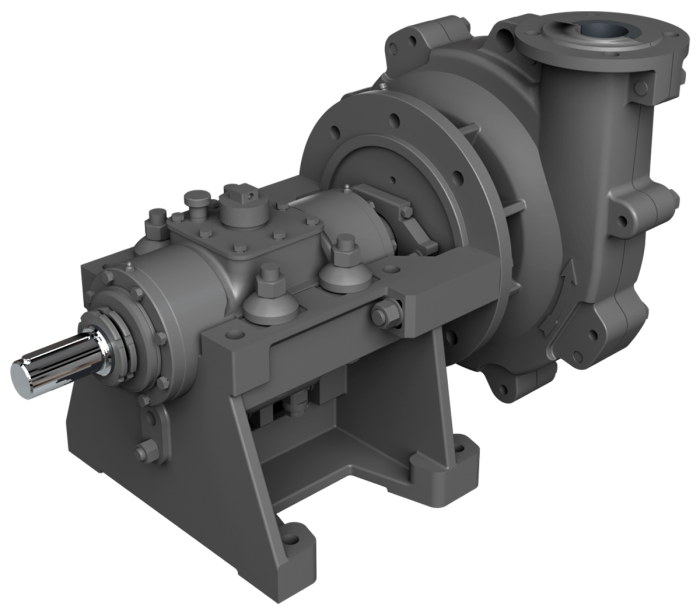

Ниже представлены габаритный чертёж насоса ПР-63/22,5 и пример насосного агрегата в сборе с электродвигателем. Чертежи позволяют оценить конструкцию, основные присоединительные и габаритные размеры оборудования.
