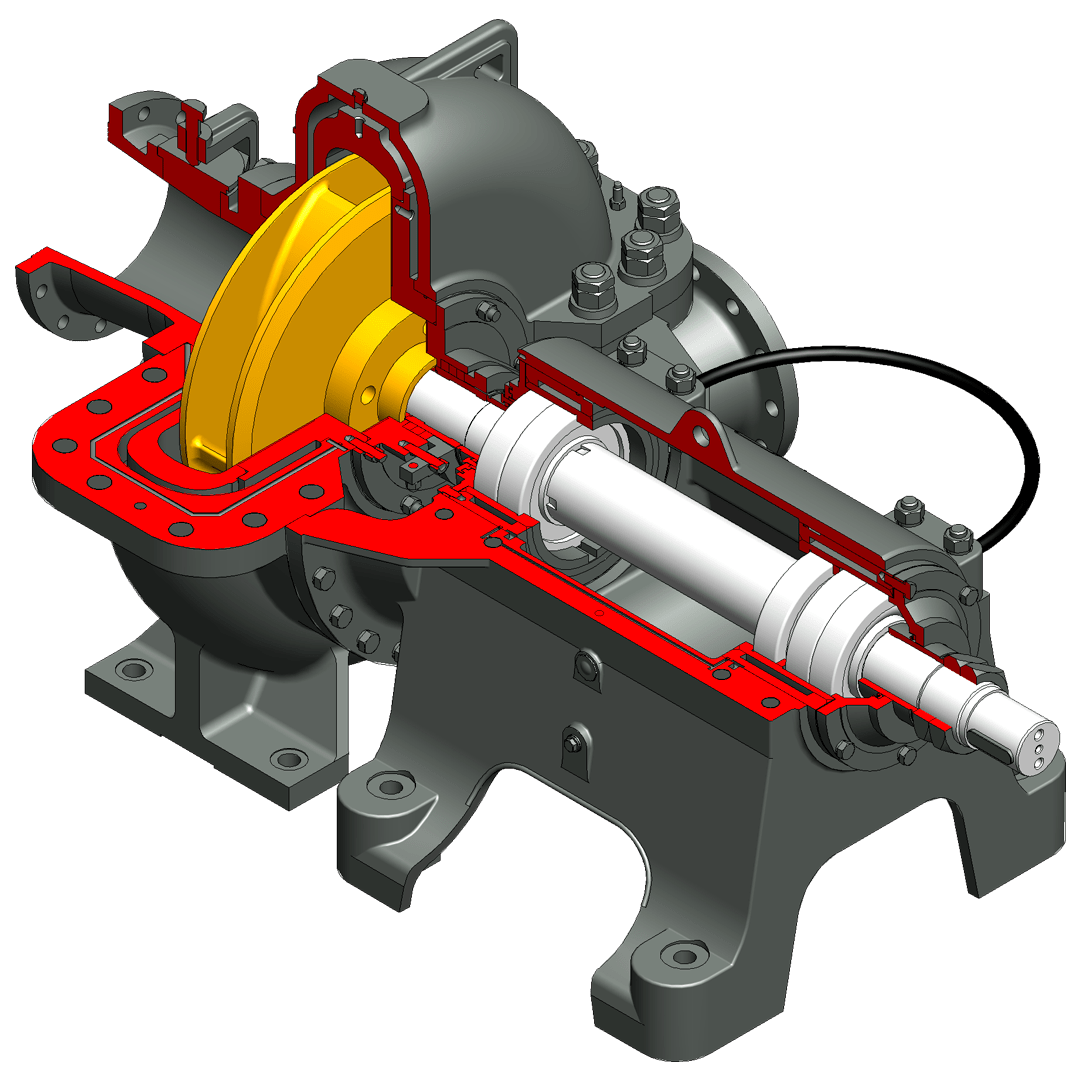

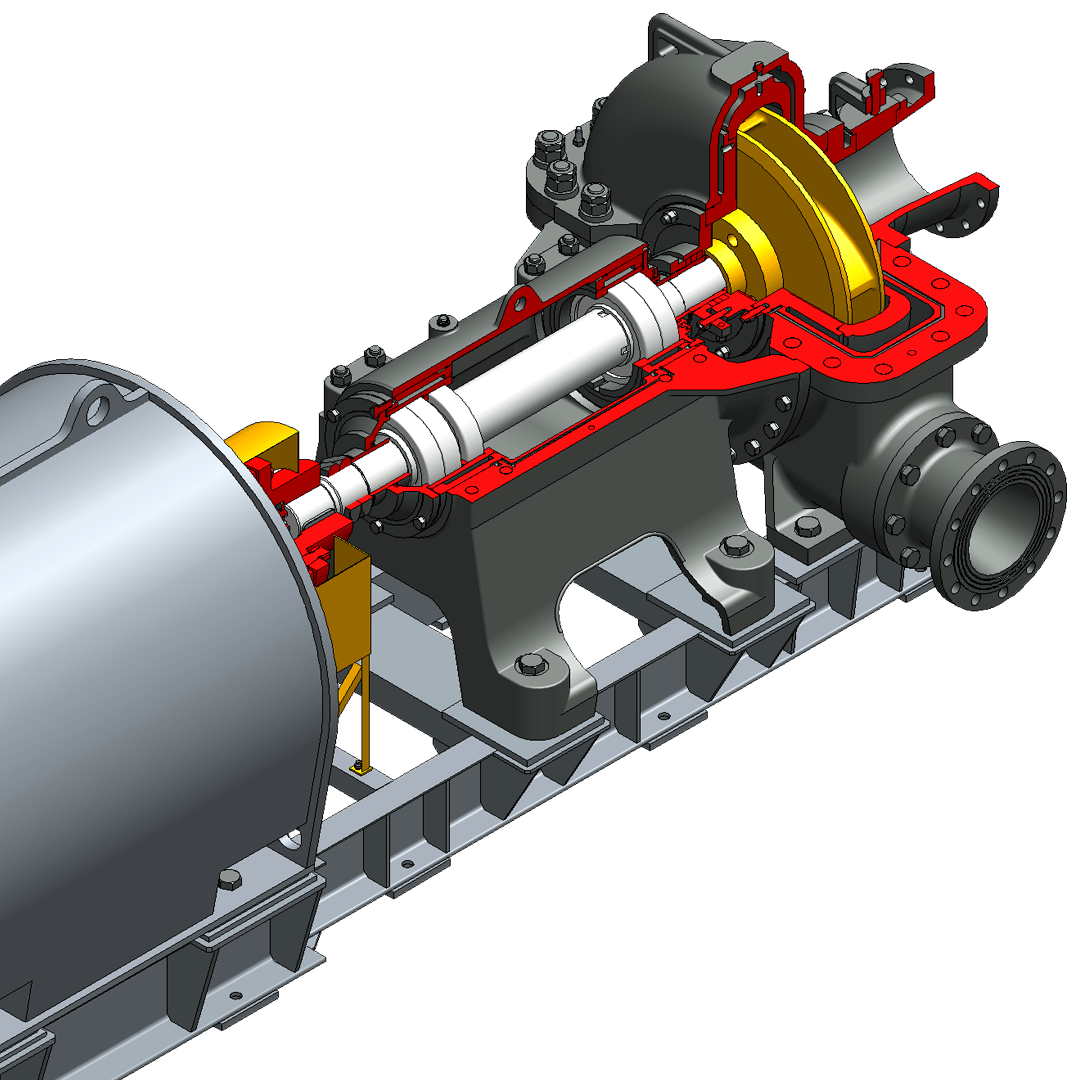

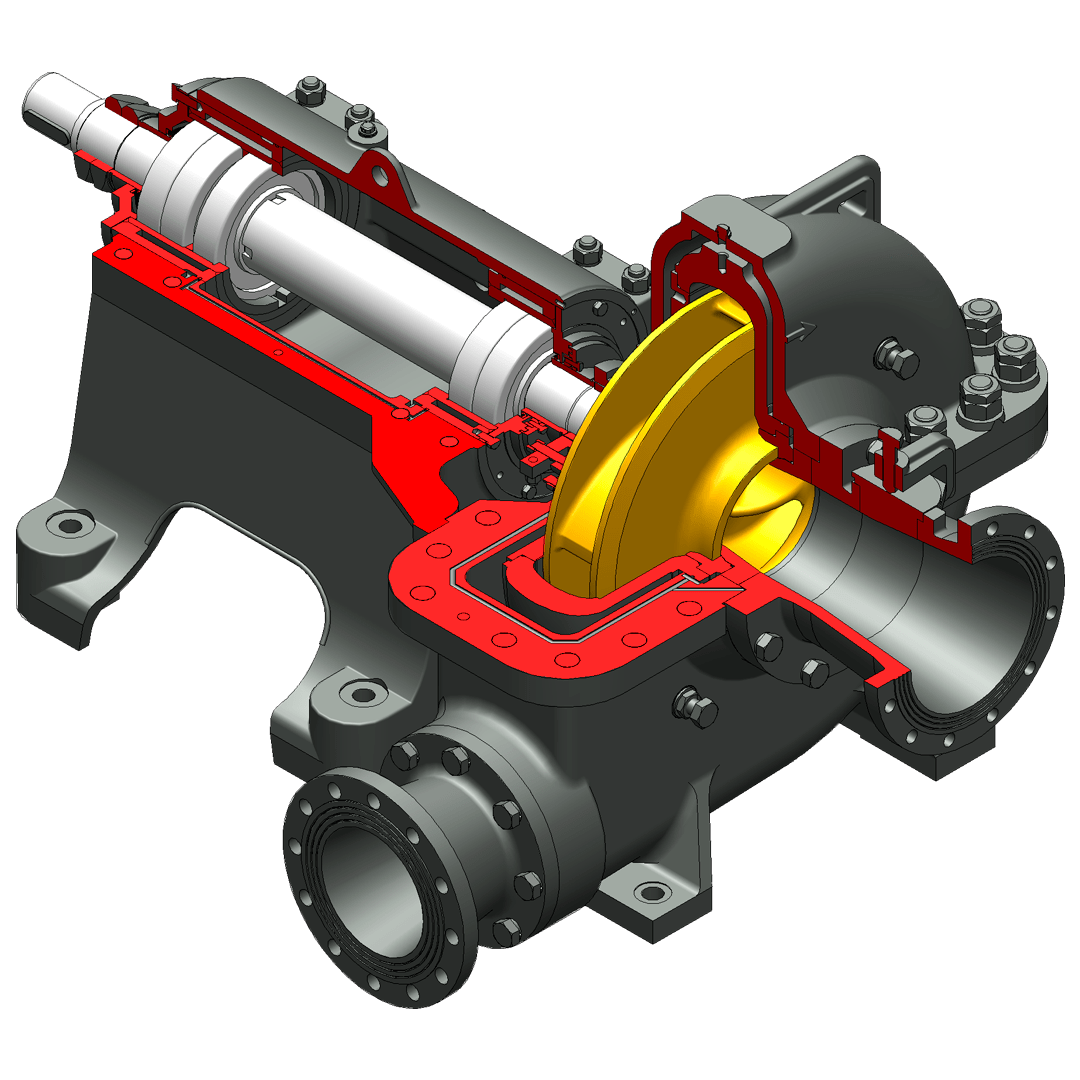

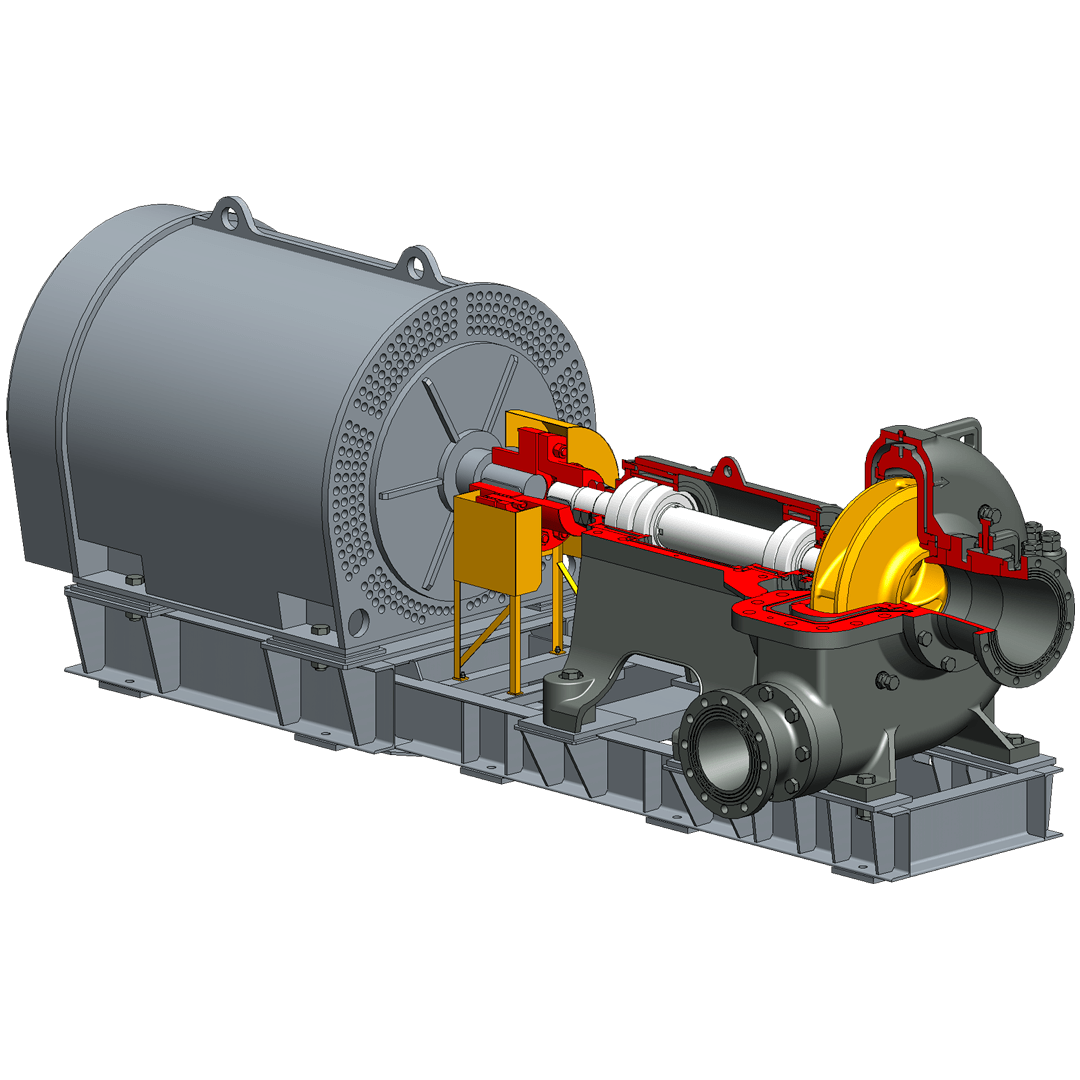

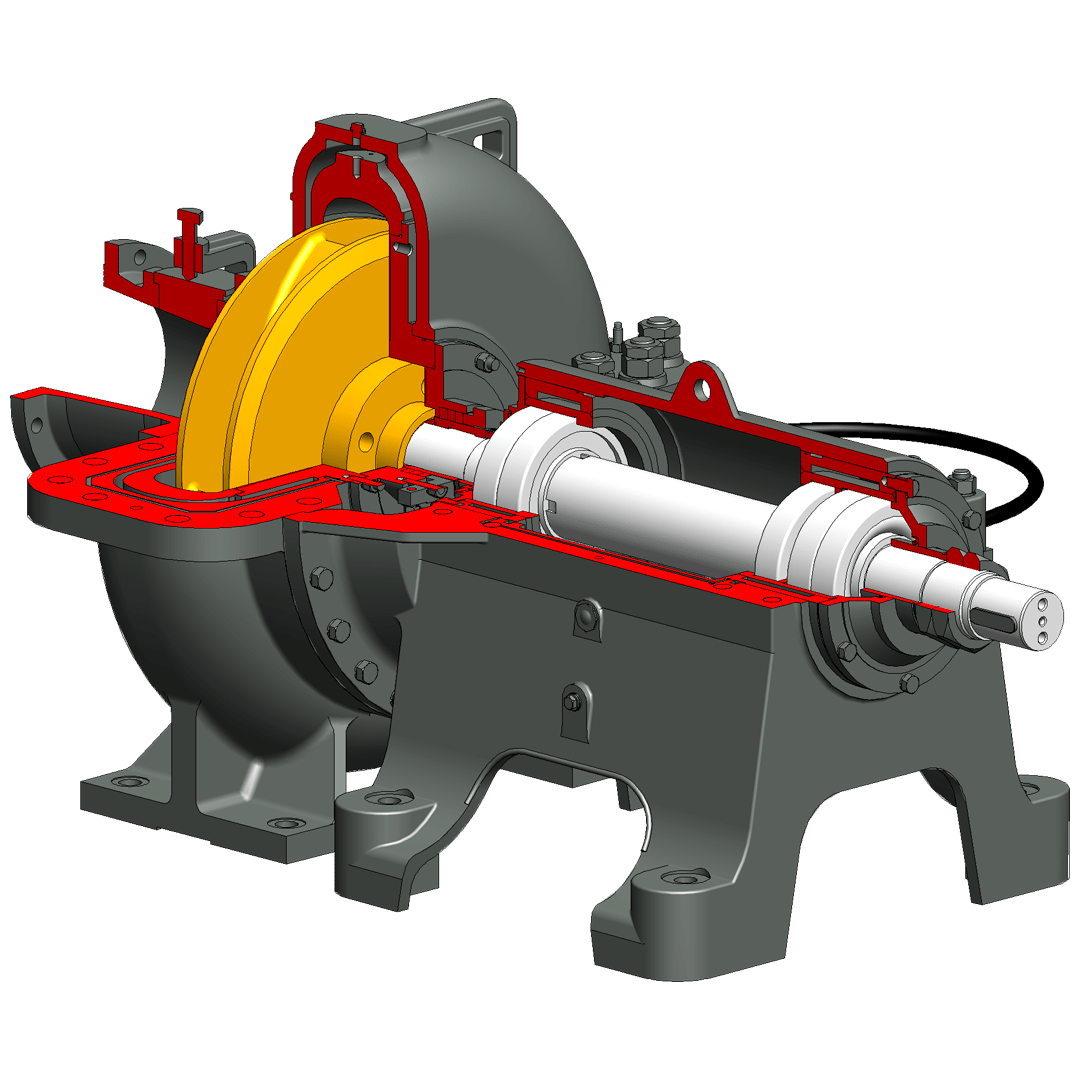

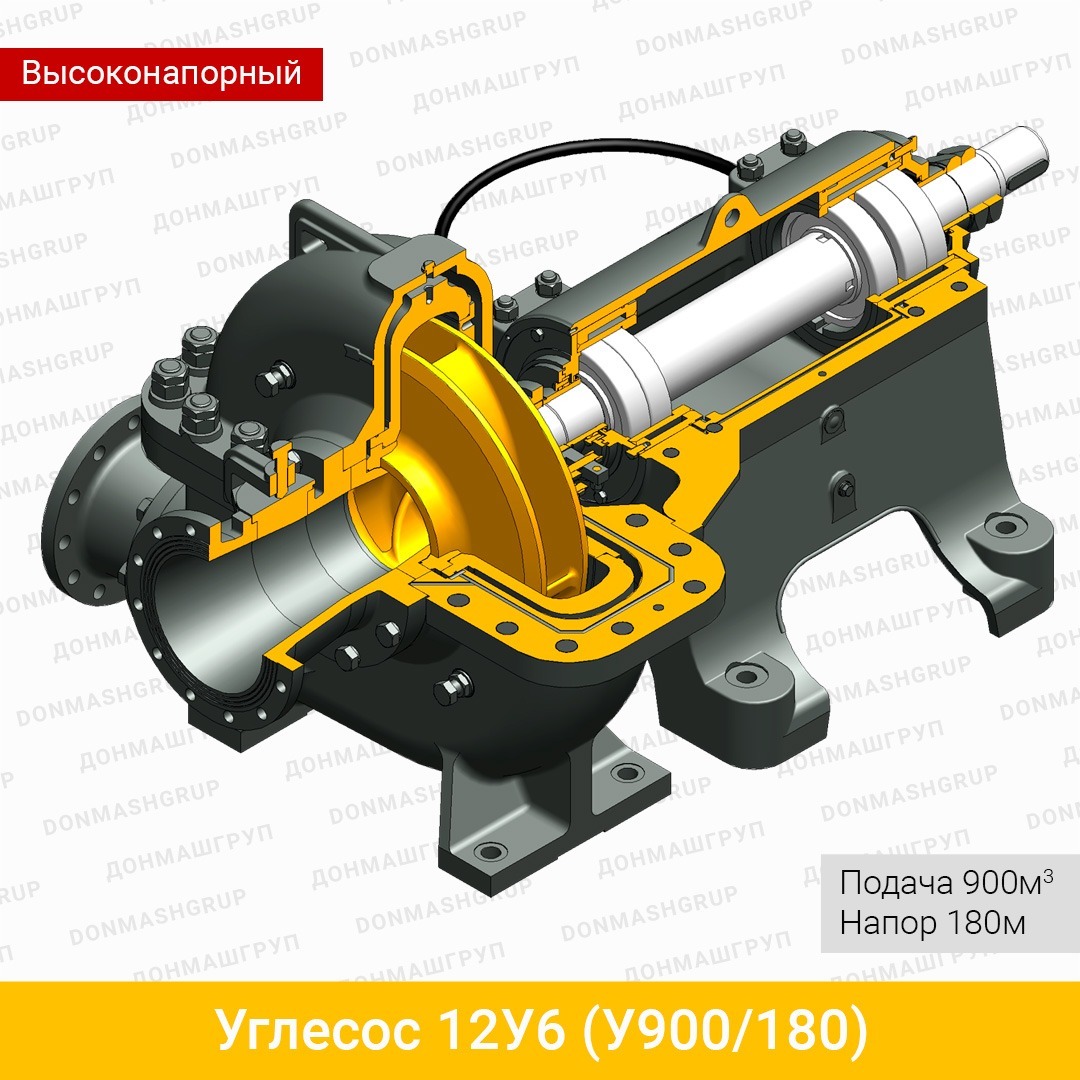

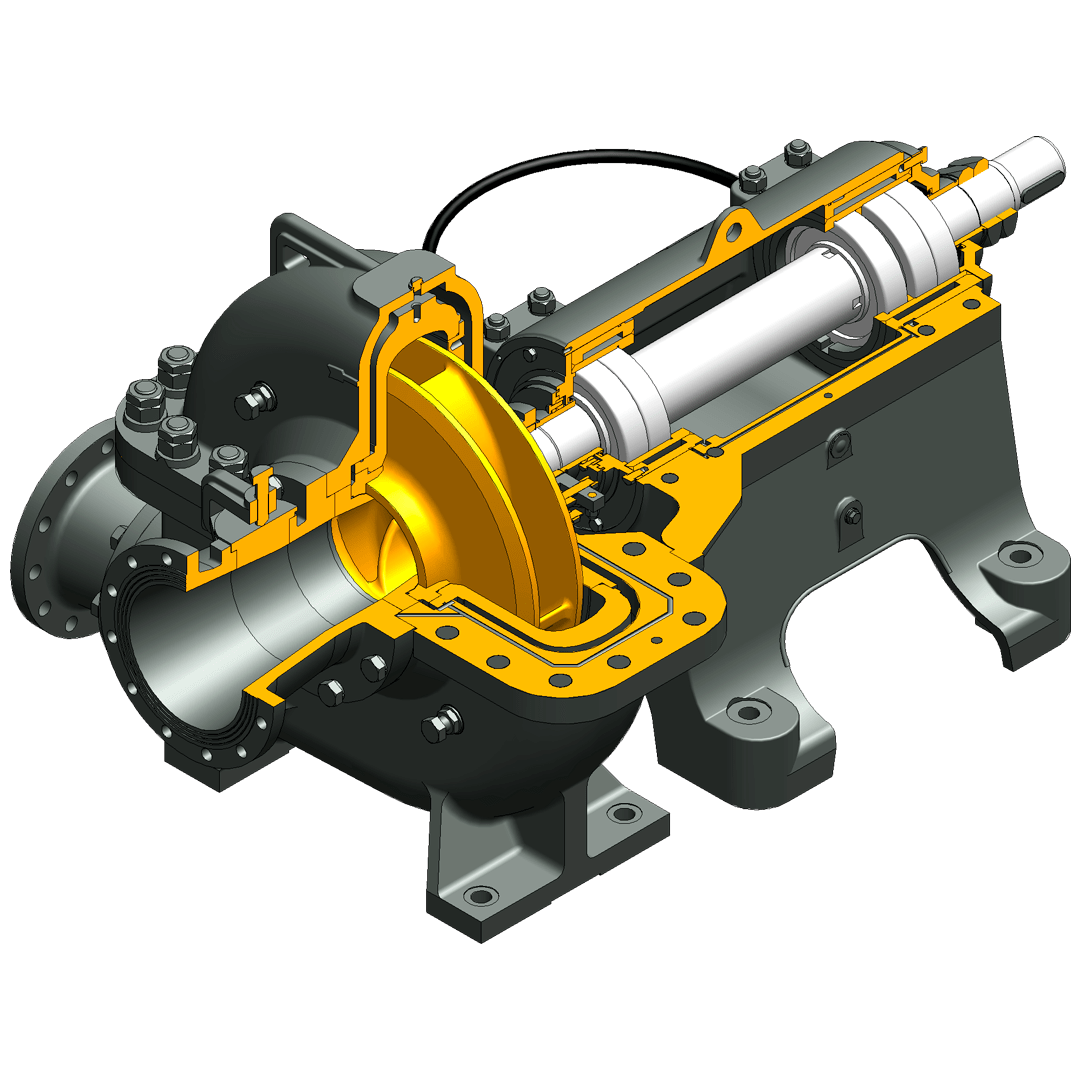

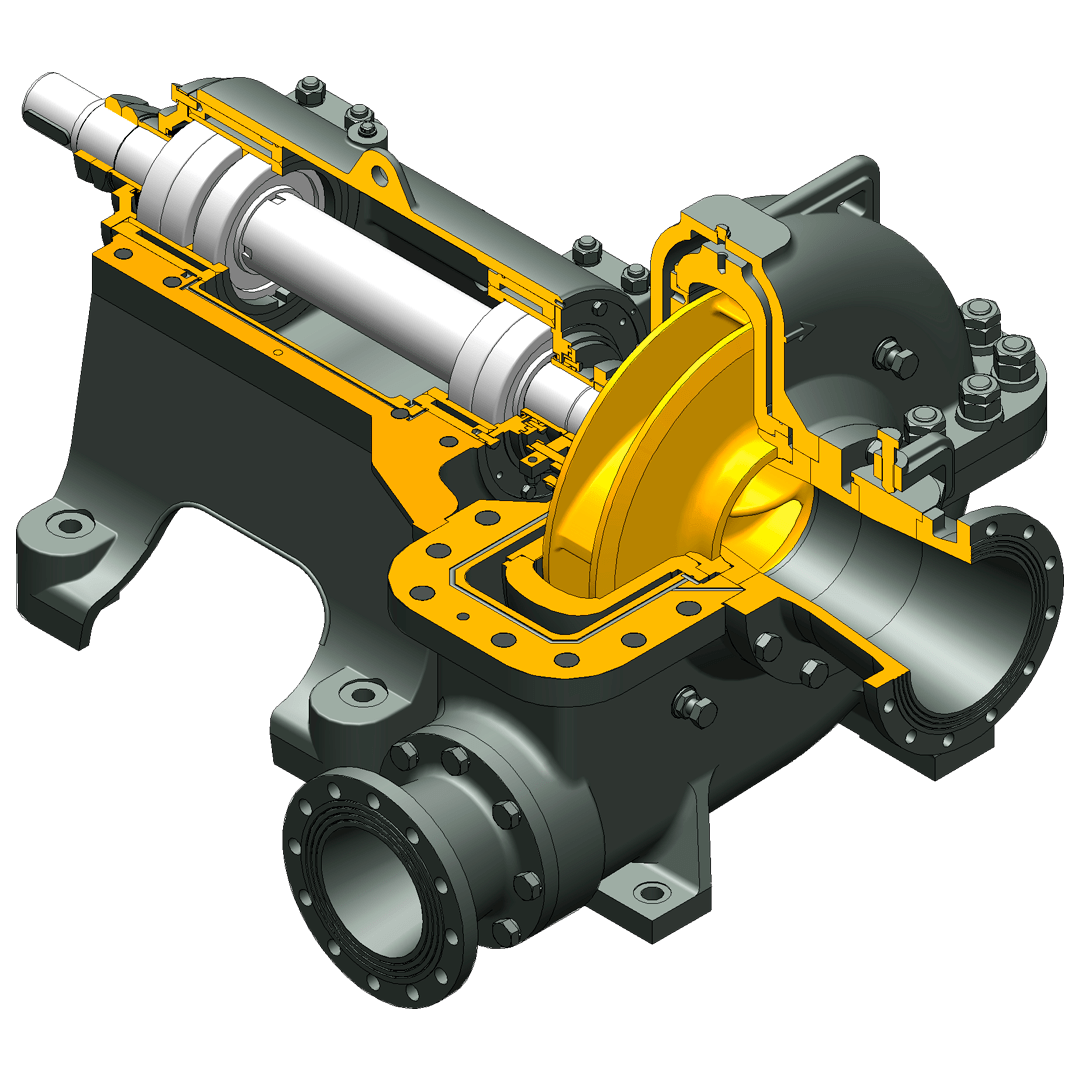

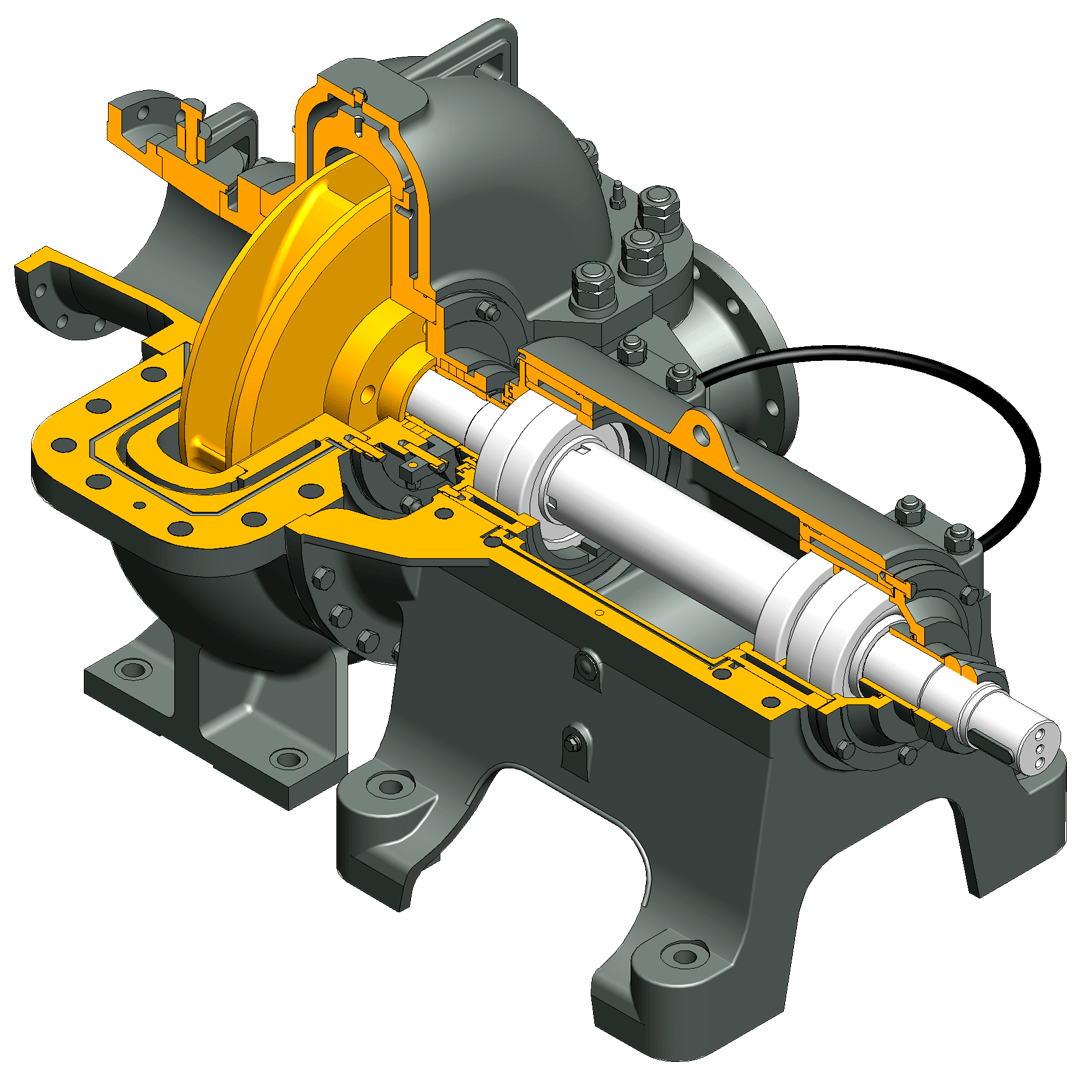

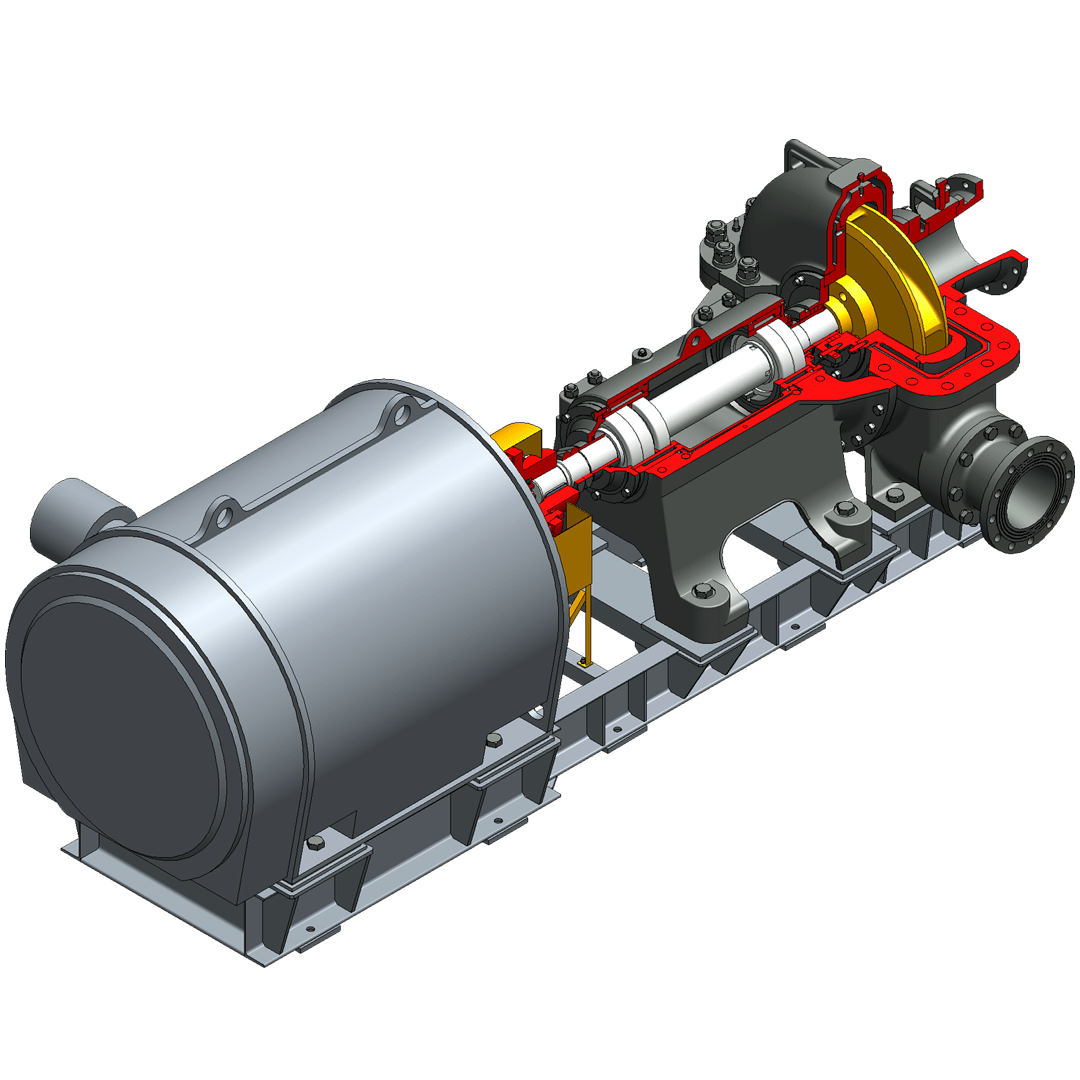

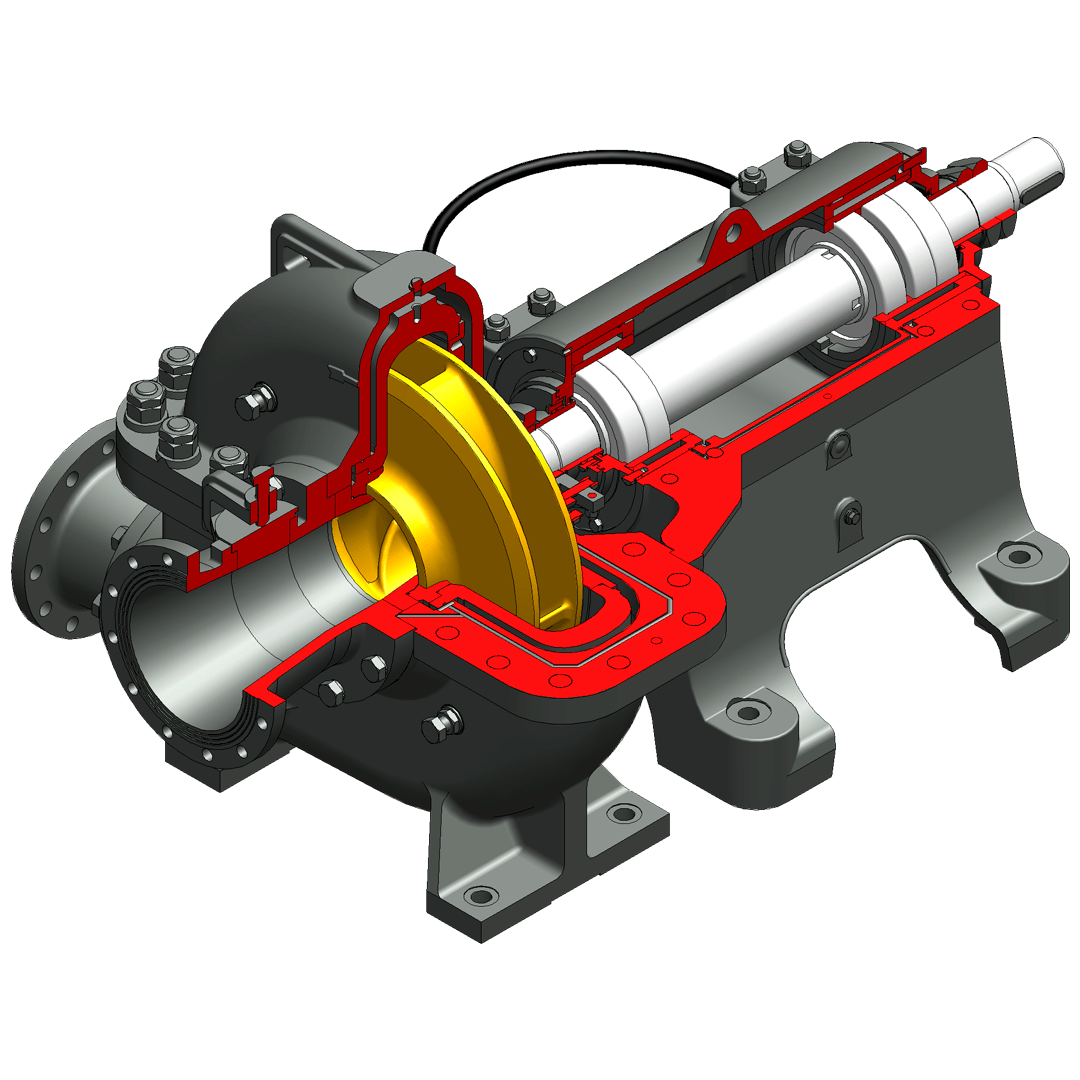

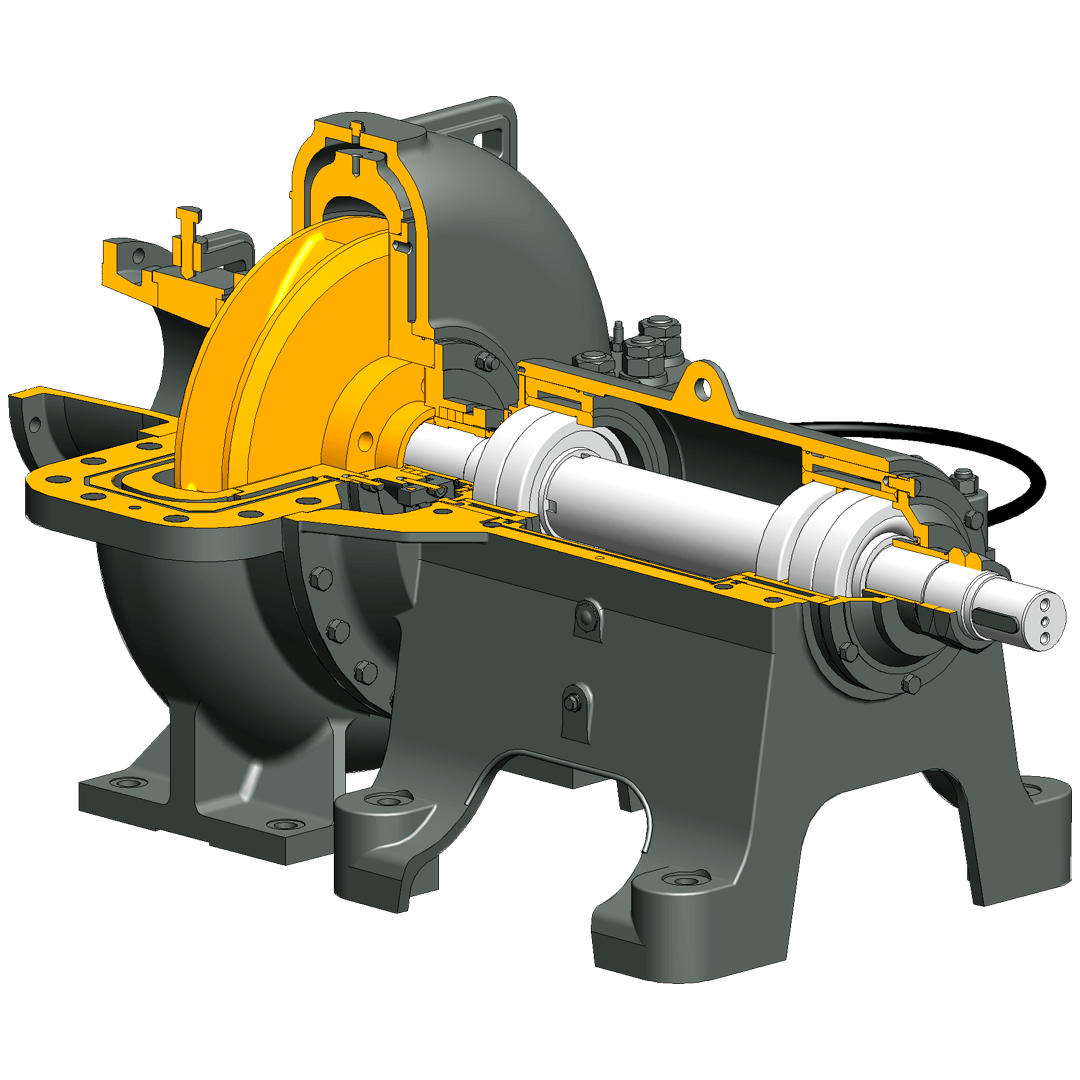

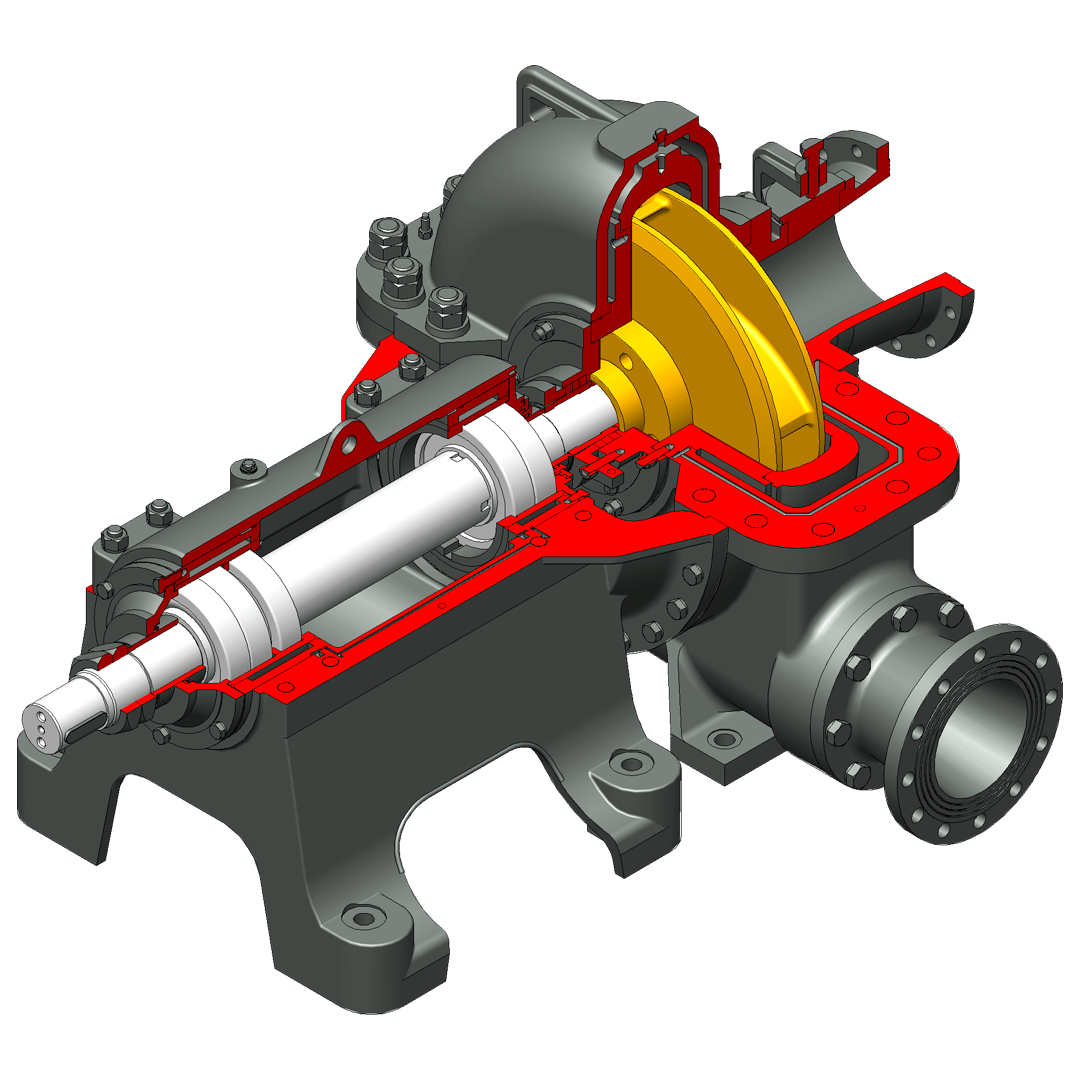

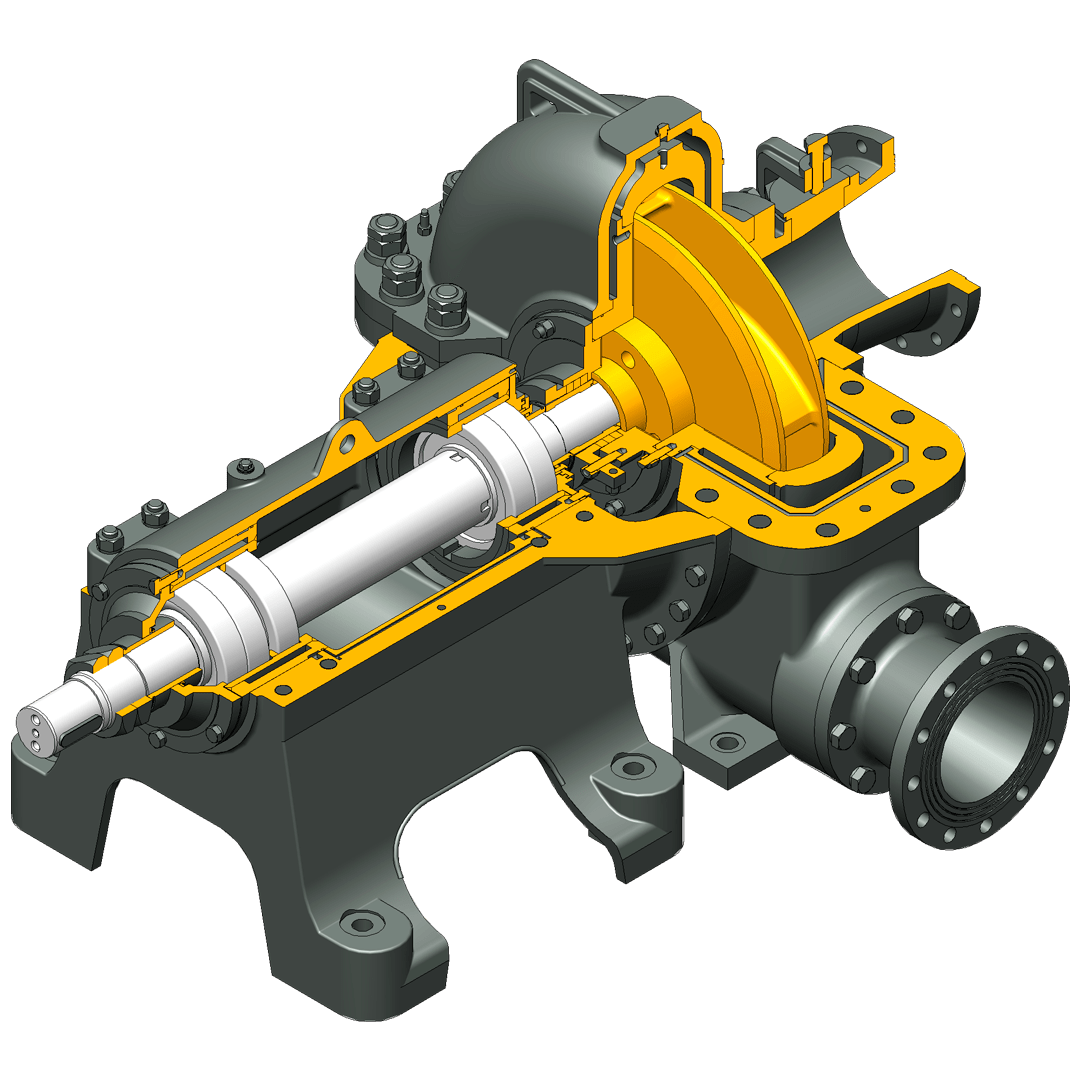

3D изображение в разрезе углесоса 12У6 (У900/180) производства ДОНМАШГРУП

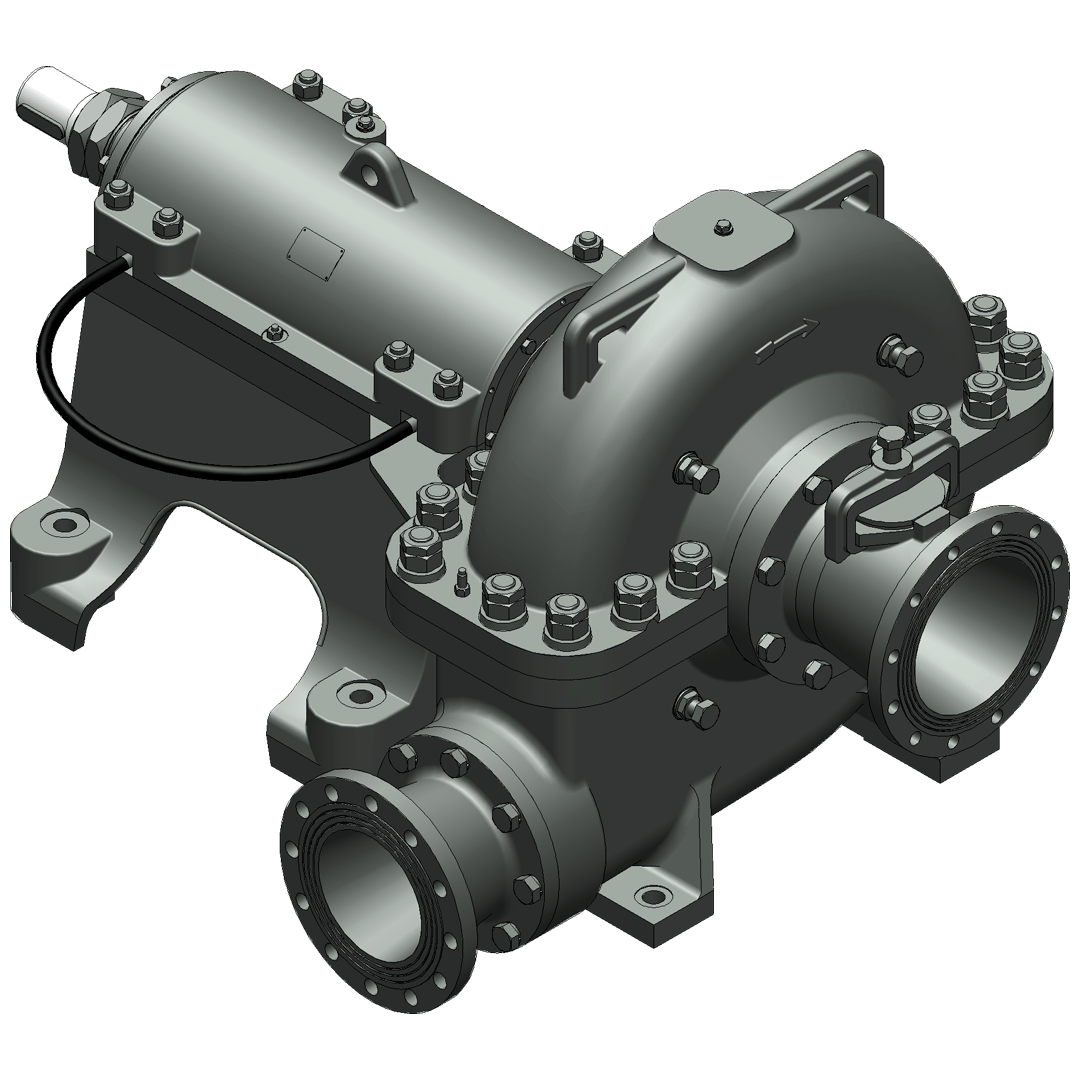

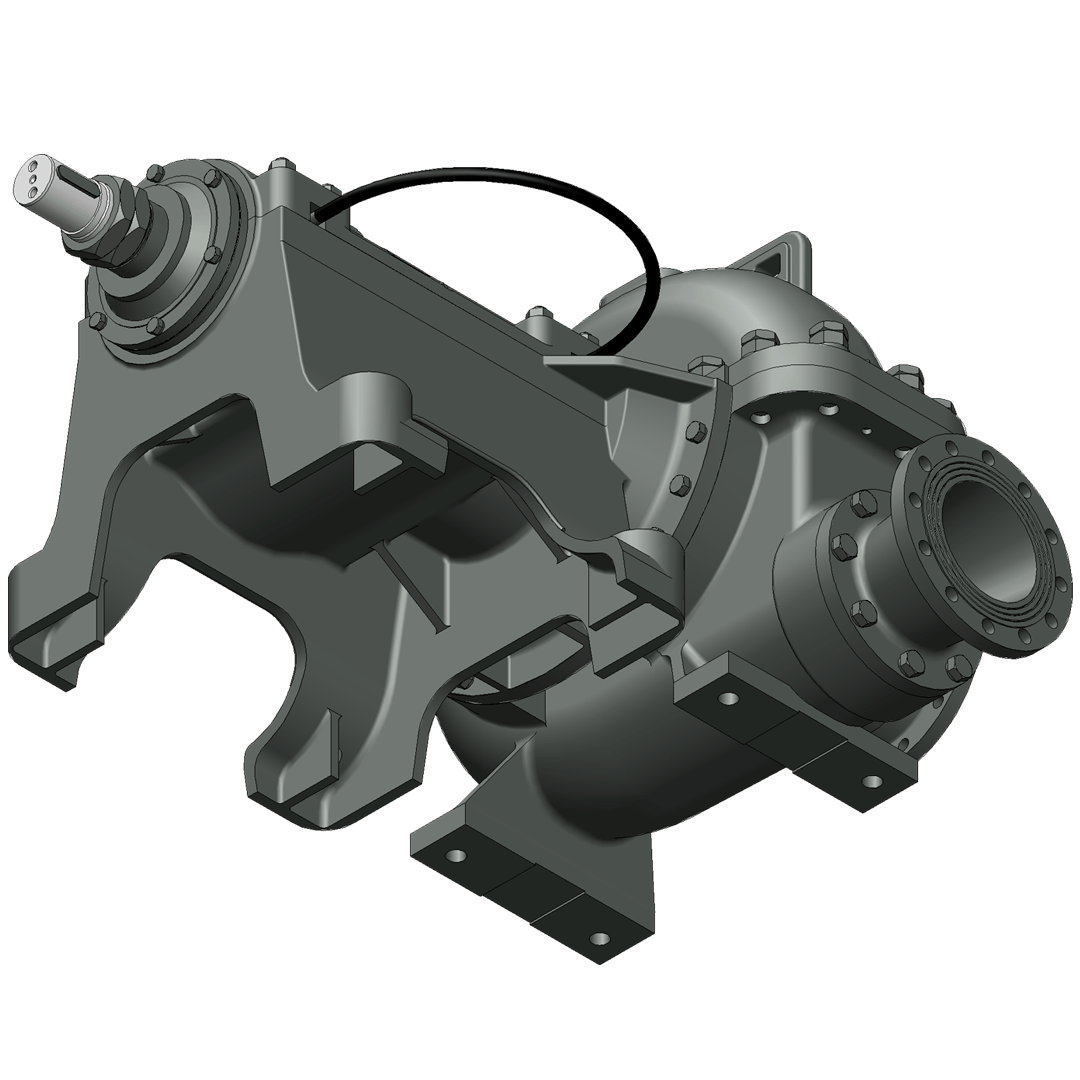

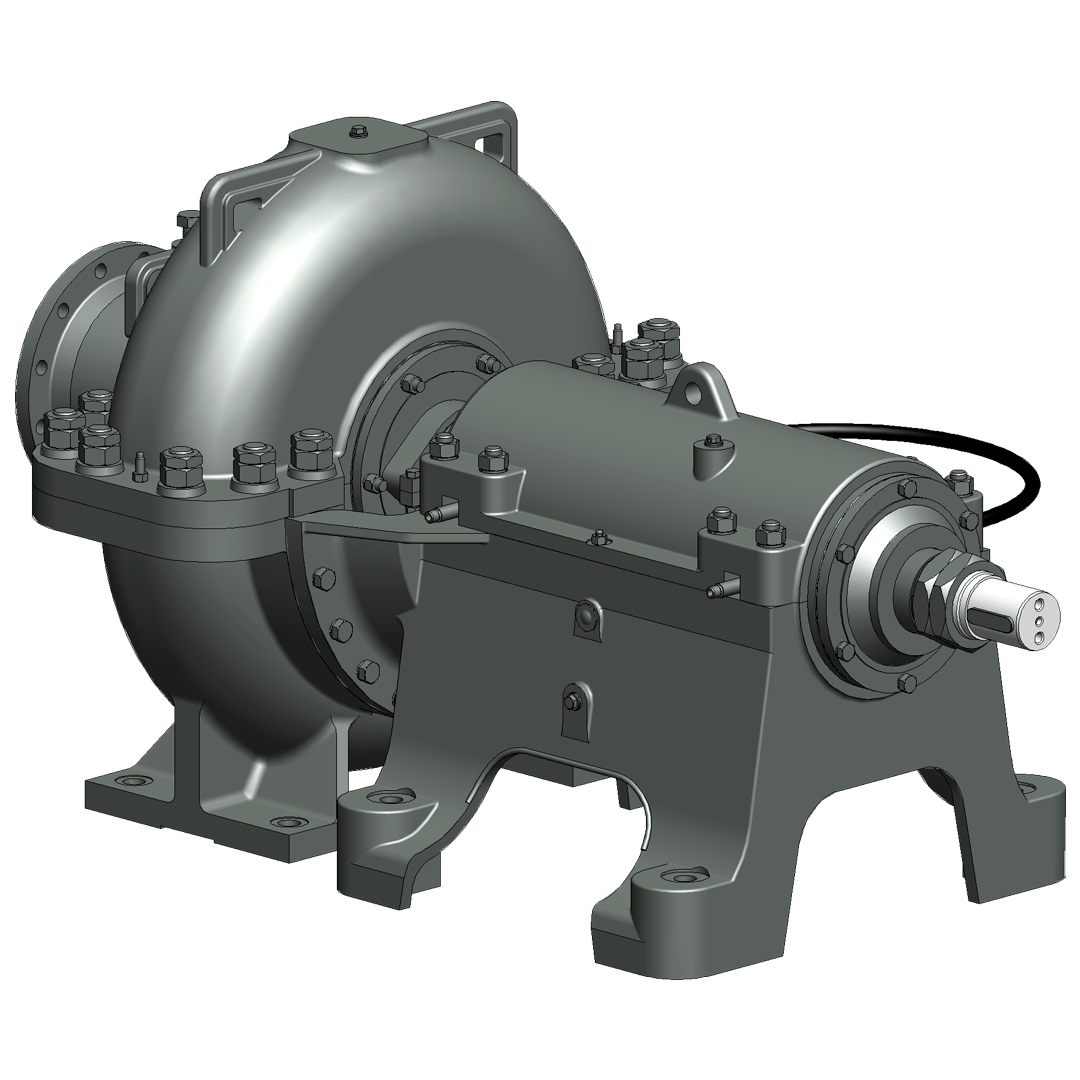

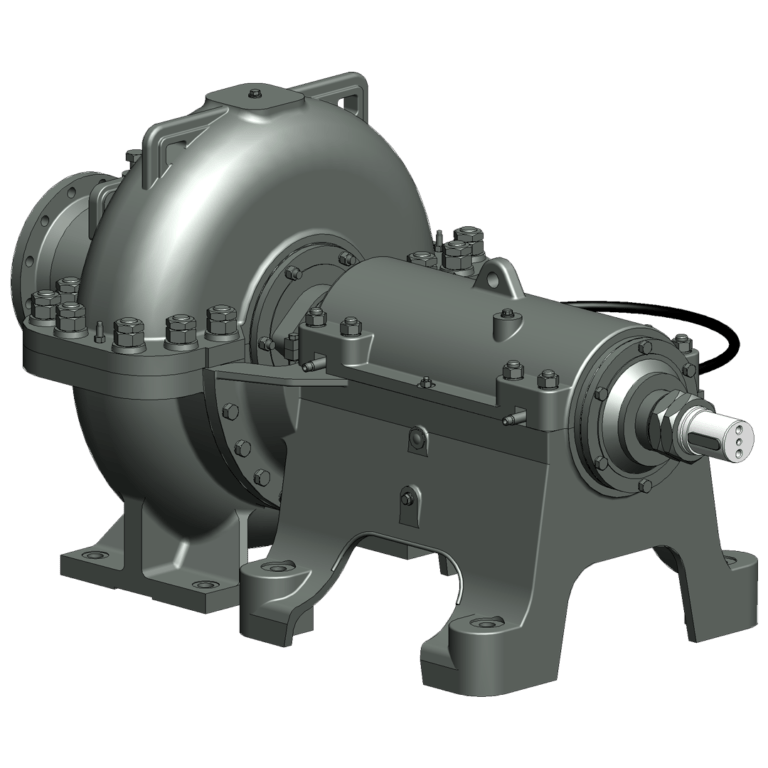

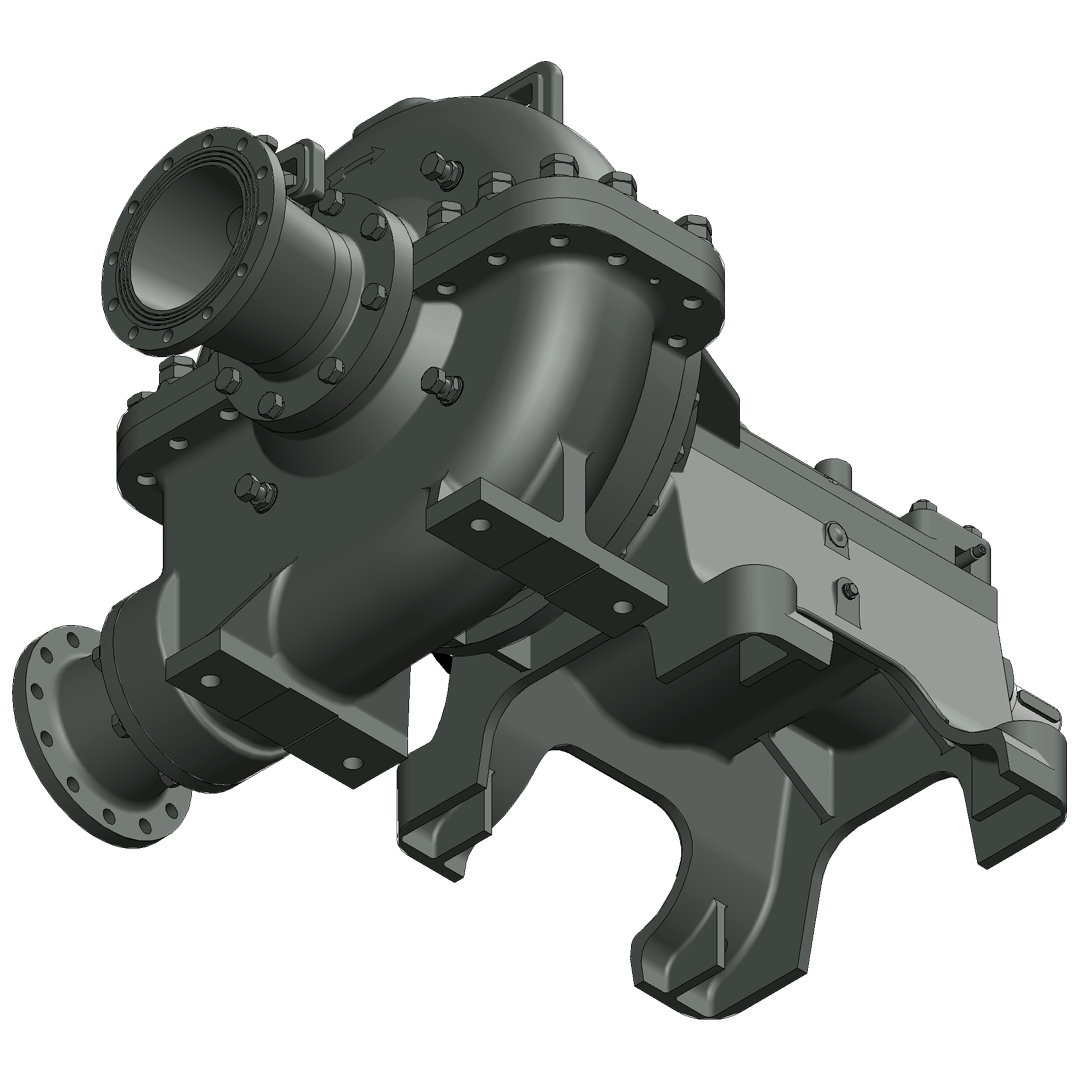

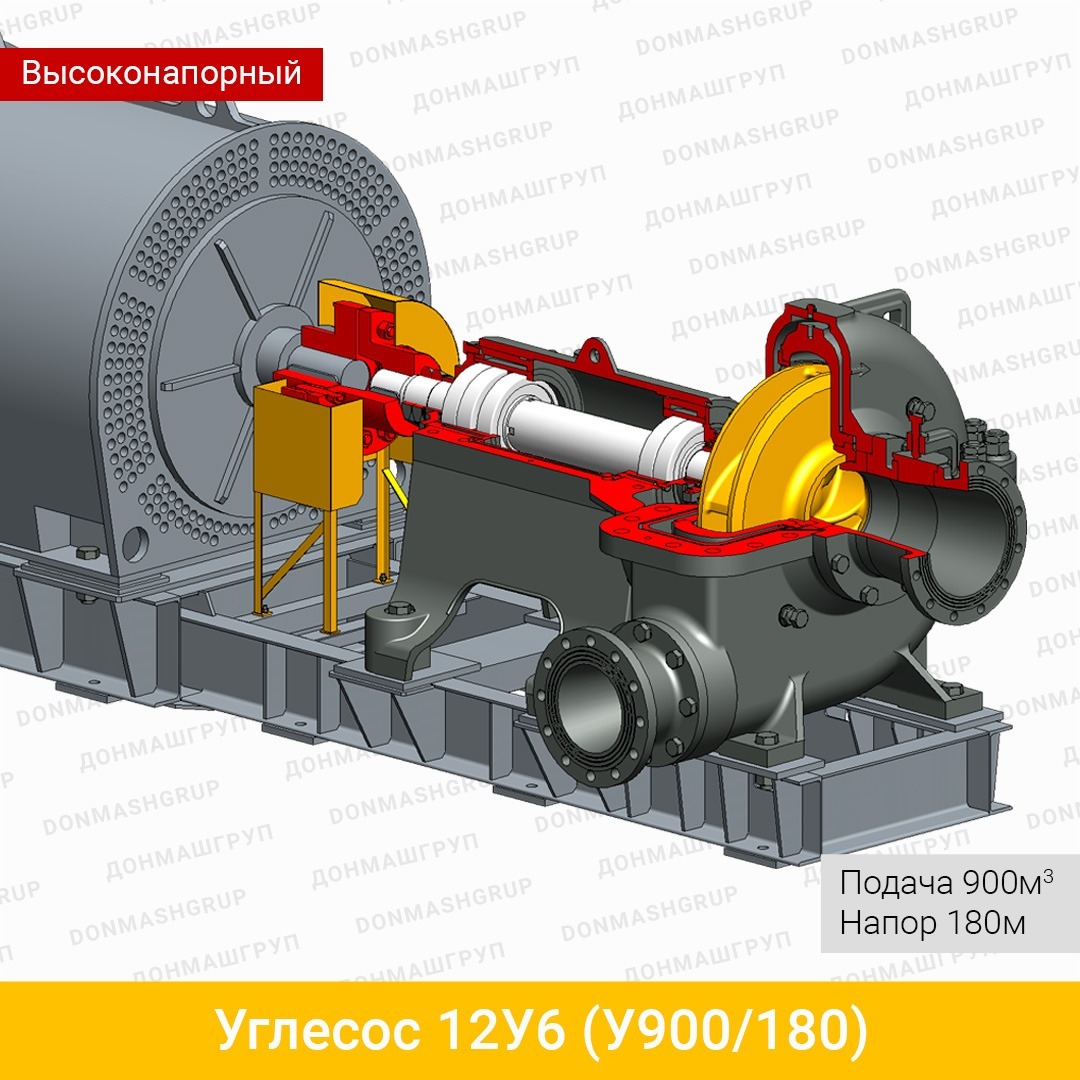

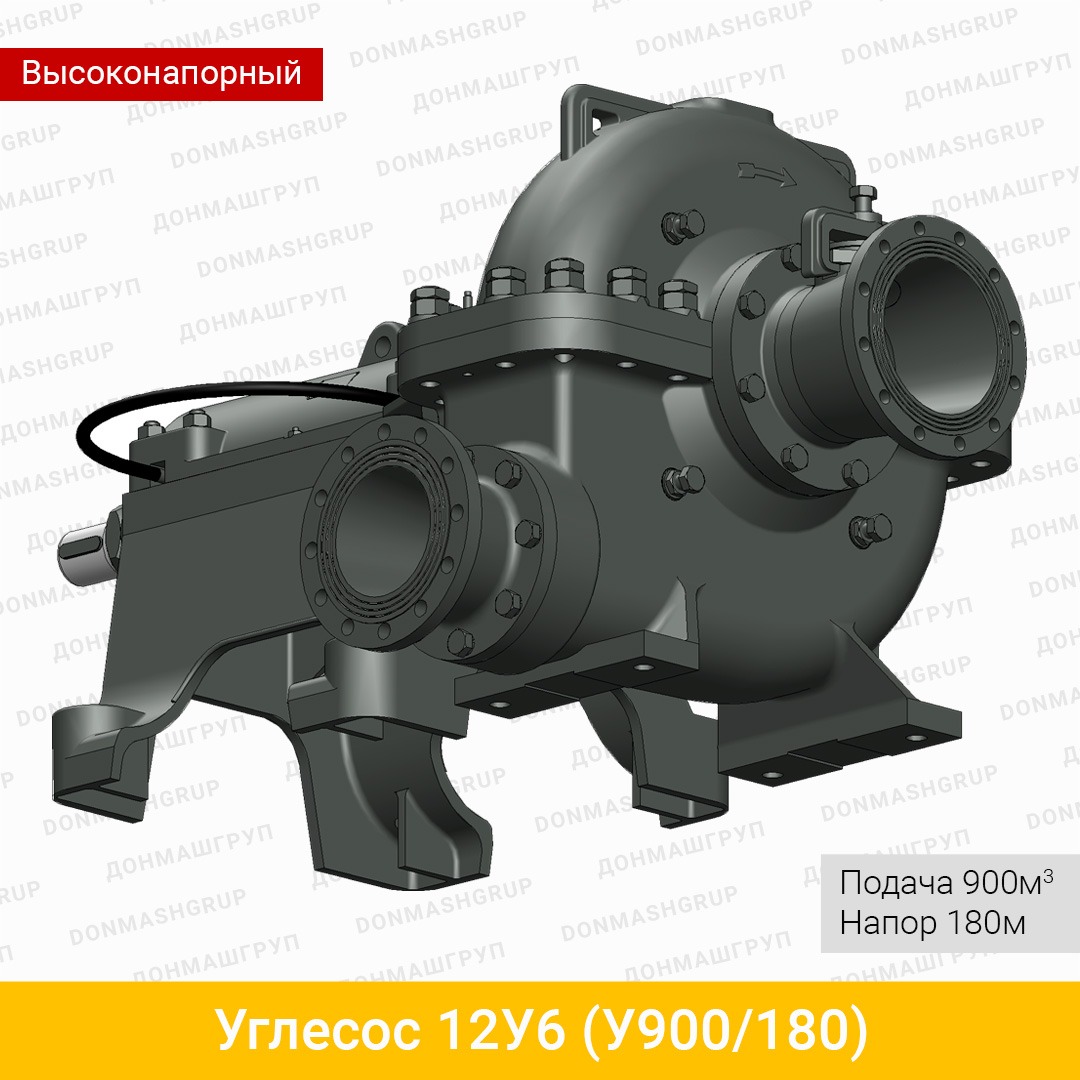

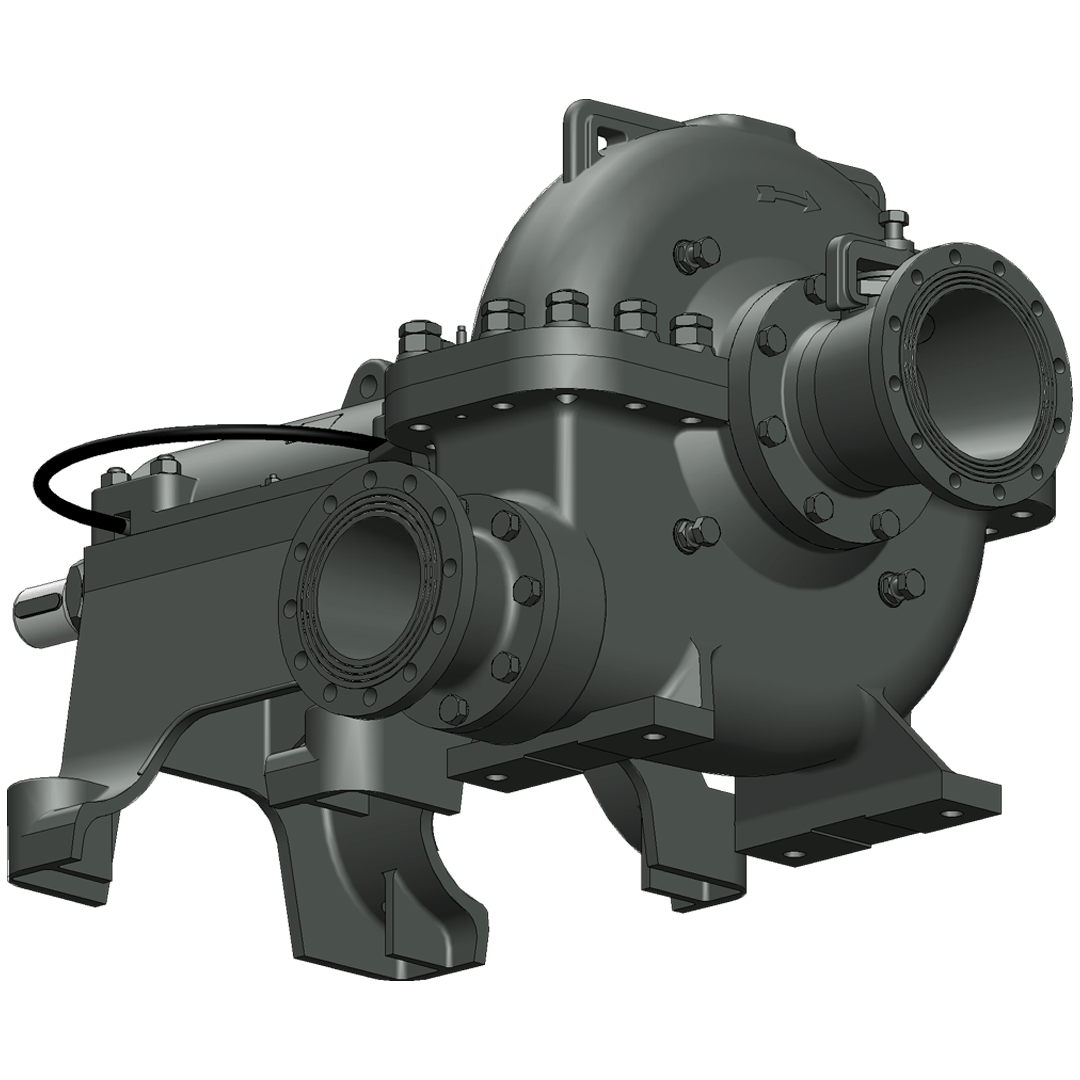

3D изображение углесоса 12У6 (У900/180) производства ДОНМАШГРУПП

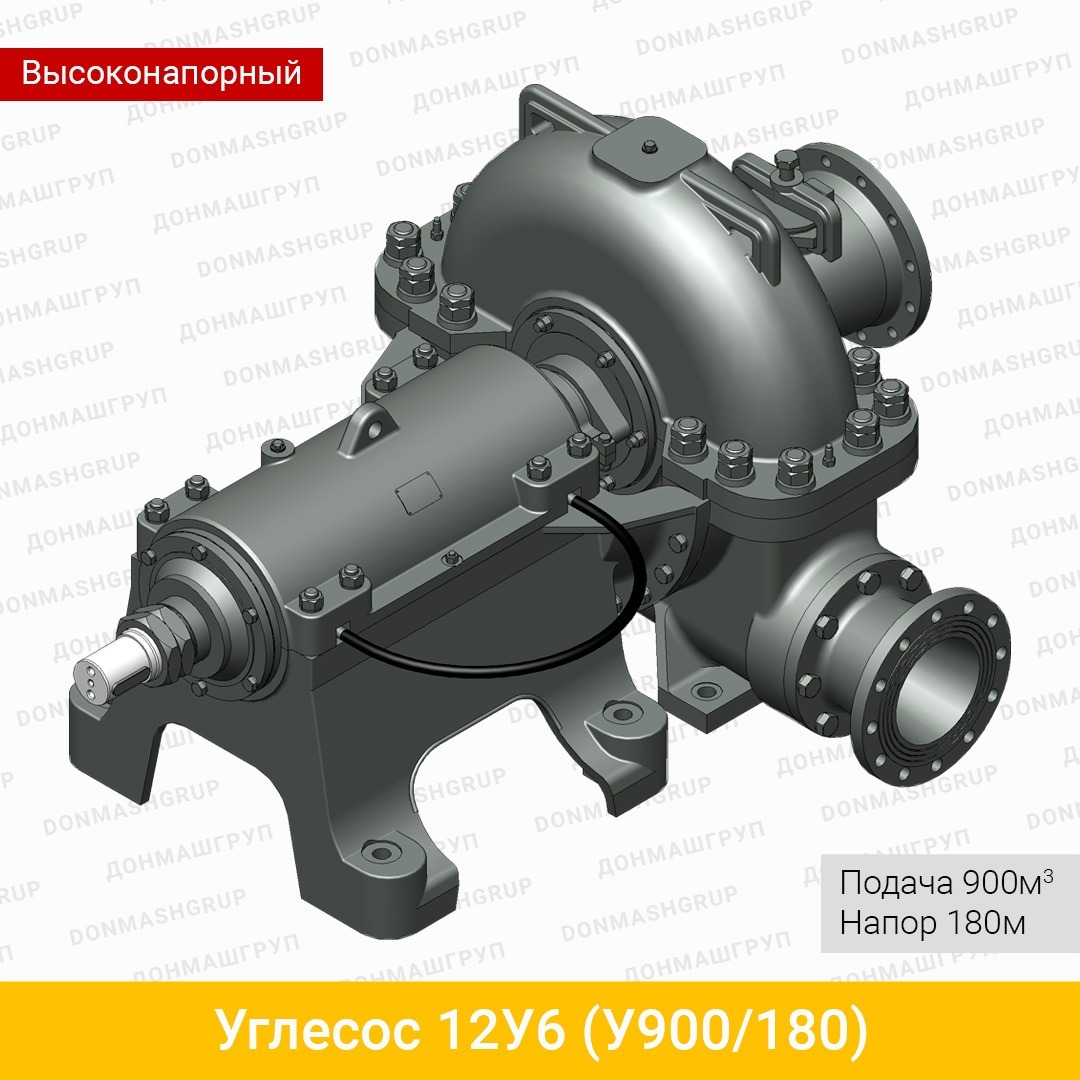

Высоконапорный углесос 12У6 (У900/180)

• производительность — 900м3/ч
• напор — 180м
• электродвигатель — 1000кВт

Фильтр по категории или метке

Категория: Насосы горизонтальные для абразивной гидросмеси Метка: Насосы с подачей более 300м³/ч, Насосы угольные и землесосы

ВЫСОКОНАПОРНЫЙ НАСОС - УГЛЕСОС 12У6

Углесос 12У6 спроектирован специально для гидротранспортировки угля и других аналогичных по твердости материалов, крупностью до 100мм, с содержанием породы в твердой фазе до 25%

С 2015 года все углесосы, поставляемые для гидроподъема угля шахты Пионер ДТЭК Добропольеуголь, производились компанией ДОНМАШГРУПП

Назначение и область применения углесоса 12У6

Углесос 12У6 (У900/180) предназначен для перекачки водоугольной химически нейтральной гидросмеси (рН=6-8), температурой от 1°С до +50°С, с размером твердых частиц не более 100мм, с отношением твердой и жидкой фаз по массе не более Т:Ж=1:3 и содержанием породы в твердой фазе не более 25%,. Допускается работа углесоса 12У6 (У900/180) на более высоких концентрациях, но при этом углесос должен работать с подпором.

Углесос 12У6 (У900/180) применяется в подземных выработках шахт, опасных по газу и пыли, на обогатительных фабриках, в карьерах и рудниках, на цементных и сахарных заводах, в металлургической и горно-обогатительной промышленности

Проточная часть и особенности
конструкции углесоса 12У6

Серийно проточная часть углесоса 12У6 (протектор, рабочее колесо, направитель утечек, кольцо уплотнительное, бронедиск и всасывающий и напорный патрубки) изготавливаются из стали 40ХЛ. Рабочая поверхность бронедиска и корпуса сальника дополнительно наплавляются твердосплавными электродами, твердость наплавленного слоя составляет 45…55HRC.
По желанию заказчика, а также с учетом условий эксплуатации, протектор, рабочее колесо, бронедиск, направитель утечек, кольцо уплотнительное углесоса 12У6 могут быть изготовлены из особо устойчивых к абразивному износу высокохромистых чугунов типа: ЧХ22, ЧХ16, ИЧХ28Н2, ИЧХ12Г3М, ИЧ290Х18Г2, ИЧ190Х30Г.
Коробка подшипников углесоса 12У6 (У900/180) имеет жидкую систему смазки маслом, что обеспечивает не только надлежащую смазку, но и дополнительное охлаждение подшипников. Кроме того, стаканы переднего и заднего подшипникового узла имеют дополнительные контуры водяного охлаждения.
В стакан переднего подшипникового узла углесоса 12У6 установлены два радиальных роликовых цилиндрических 32326. Задний подшипниковый узел состоит из радиального подшипника 32326 и сдвоенного радиально-упорного подшипника 366322, разгруженного от радиальных нагрузок и несущих только осевые нагрузки в обе стороны.

ДРУГИЕ УГЛЕСОСЫ ПРОИЗВОДСТВА ДОНМАШГРУПП

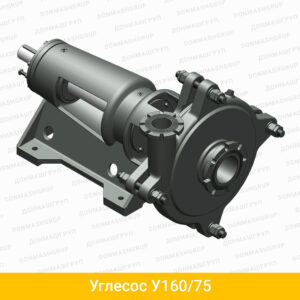

Углесос У160/75

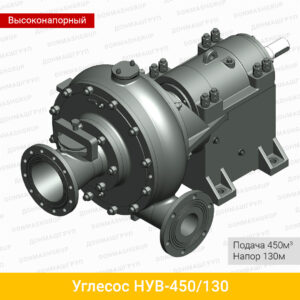

3D изображение углесоса НУВ-450/130 производства ДОНМАШГРУПП

Высоконапорный углесос НУВ-450/130

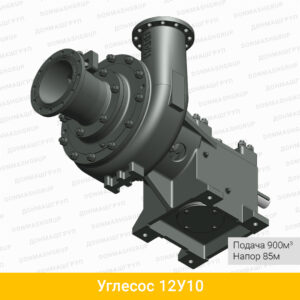

3D изображение углесоса 12У10 производства ДОНМАШГРУПП

Углесос 12У10 (У900/85)

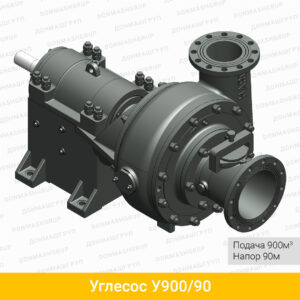

Углесос У900/90

Технические характеристики
углесоса 12У6 (У900/180)

Подача, м3/ч	900
Напор, м	180
Допускаемый кавитационный запас, м, не менее	5,9
КПД, не менее, %	60
Рекомендуемая мощность электродвигателя, кВт	1000
Номинальная частота вращения электродвигателя, об/мин	1500
Диаметр всасывающего патрубка, мм	300
Диаметр нагнетающего патрубка, мм	250
Габаритные размеры насоса без электродвигателя, мм (длина-высота-ширина)	2283-1208-1495
Габаритные размеры агрегата насоса в сборе с электродвигателем, мм (длина-высота-ширина)	4368-1665-1810
Масса насоса без электродвигателя, кг	3367
Масса агрегата насоса в сборе с электродвигателем взрывобезопасного исполнения, кг	9980

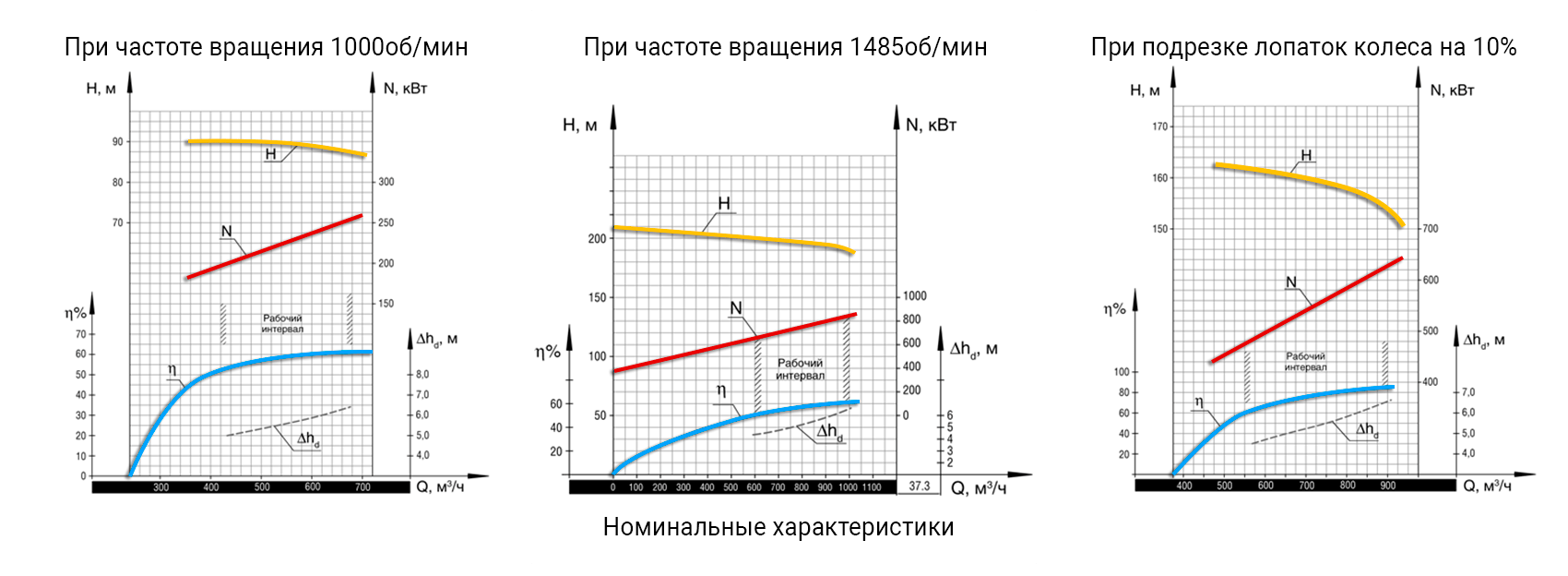

ГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ УГЛЕСОСА 12У6 (У900/180)

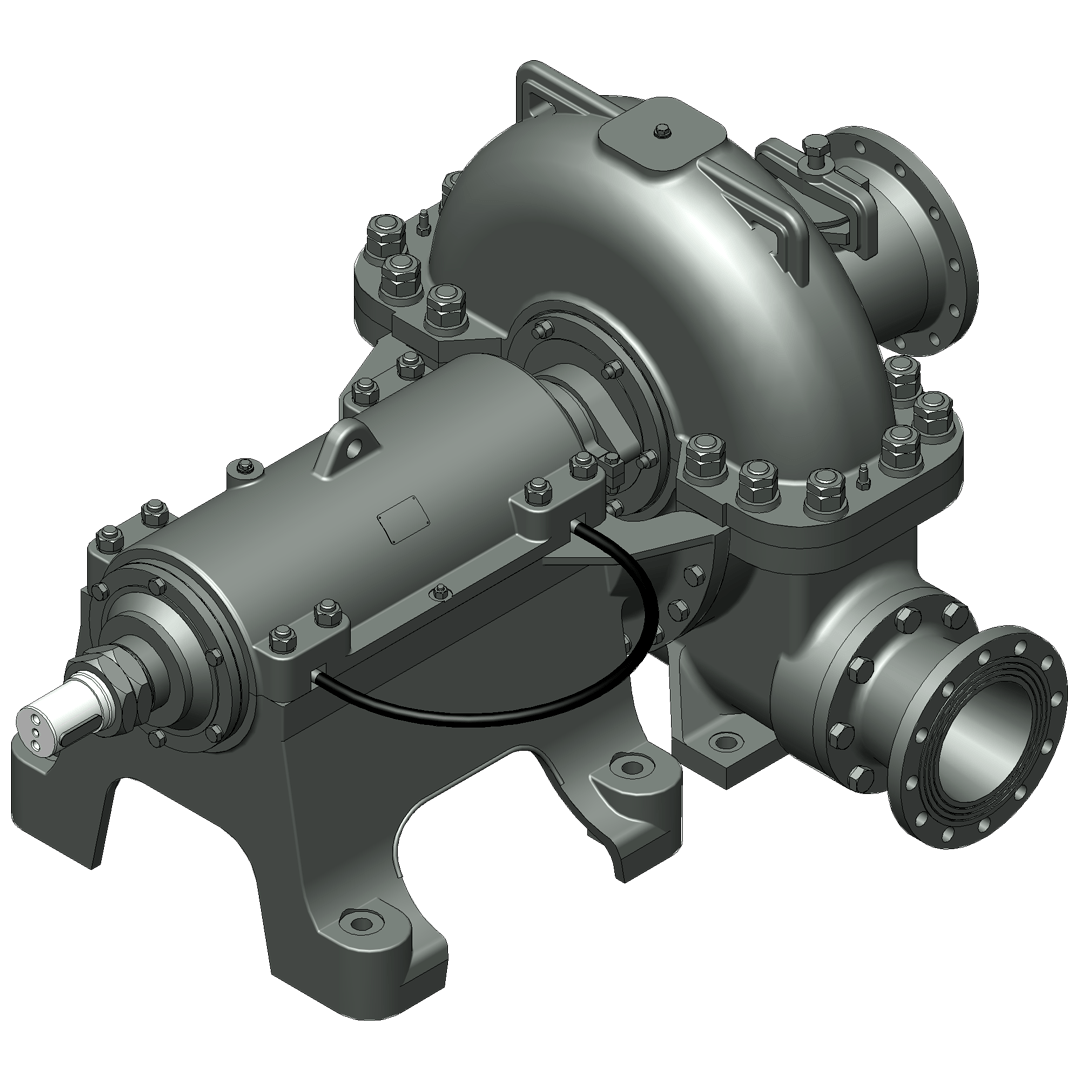

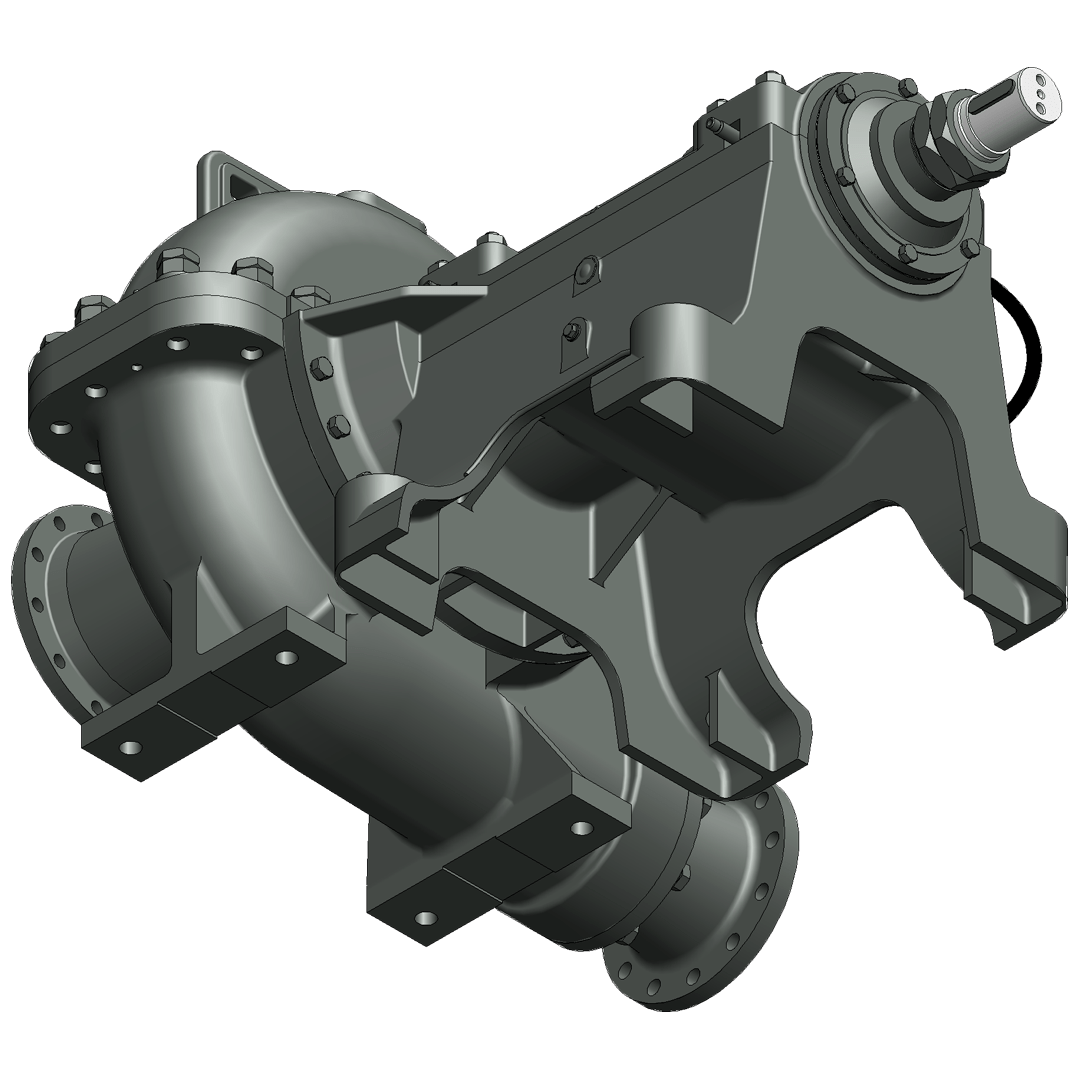

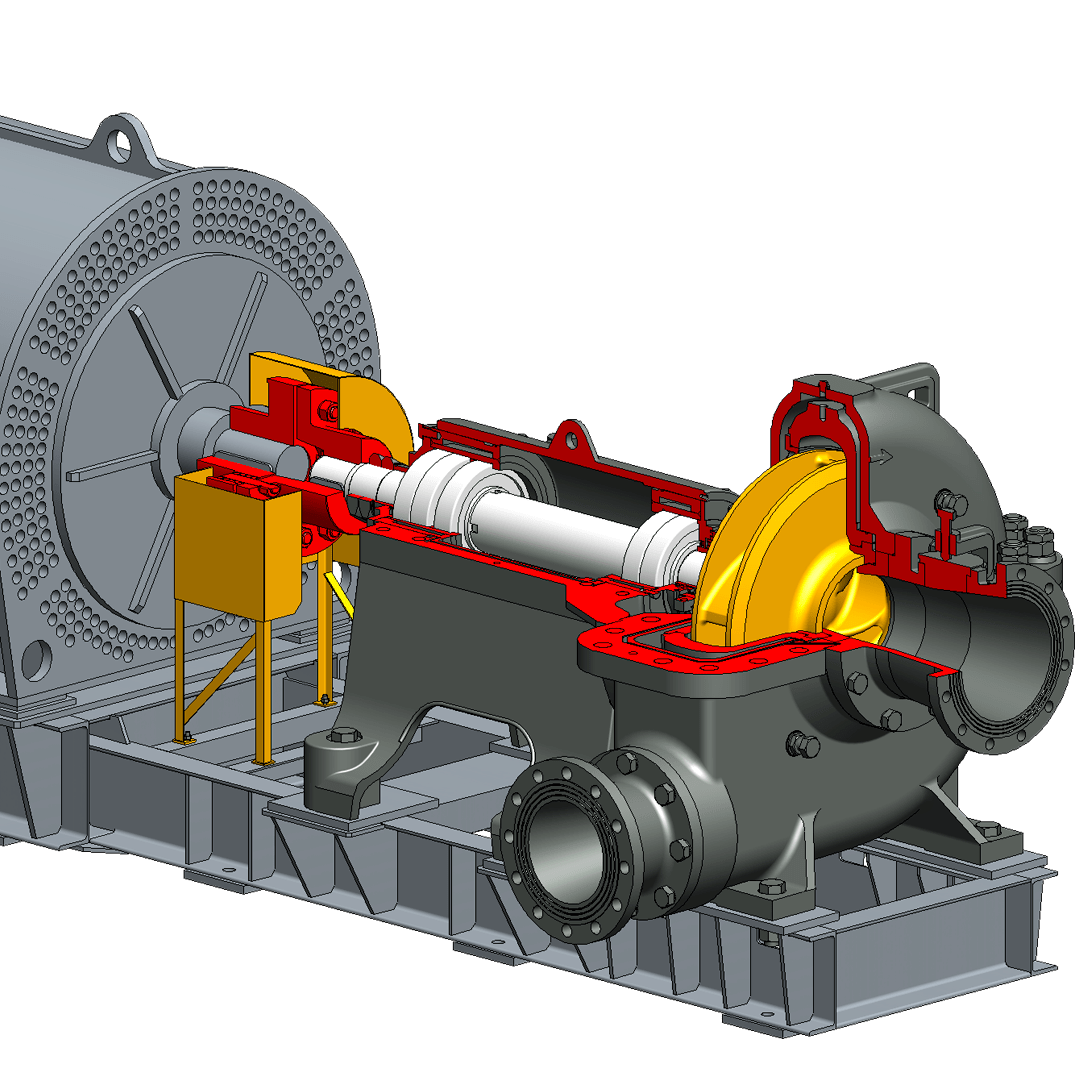

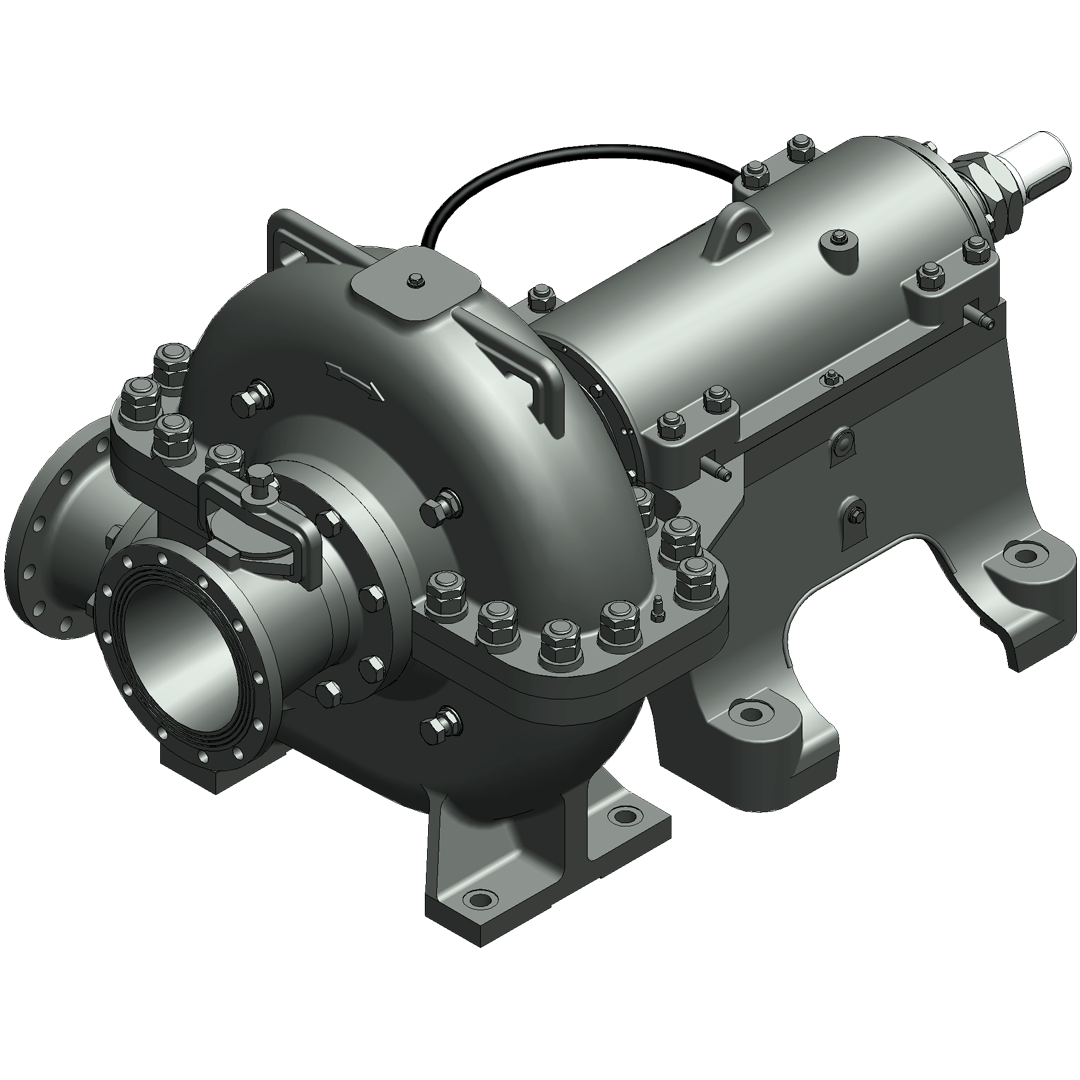

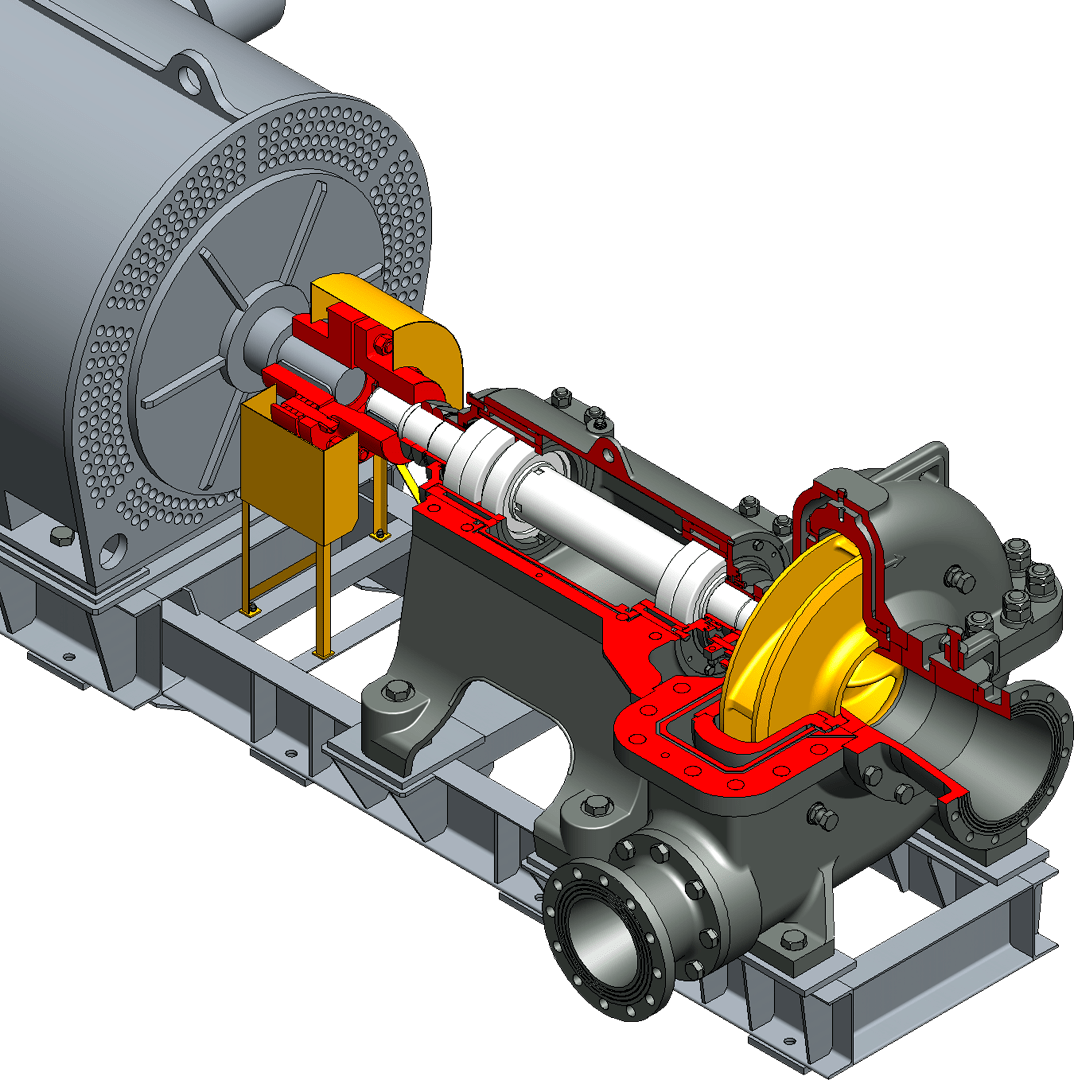

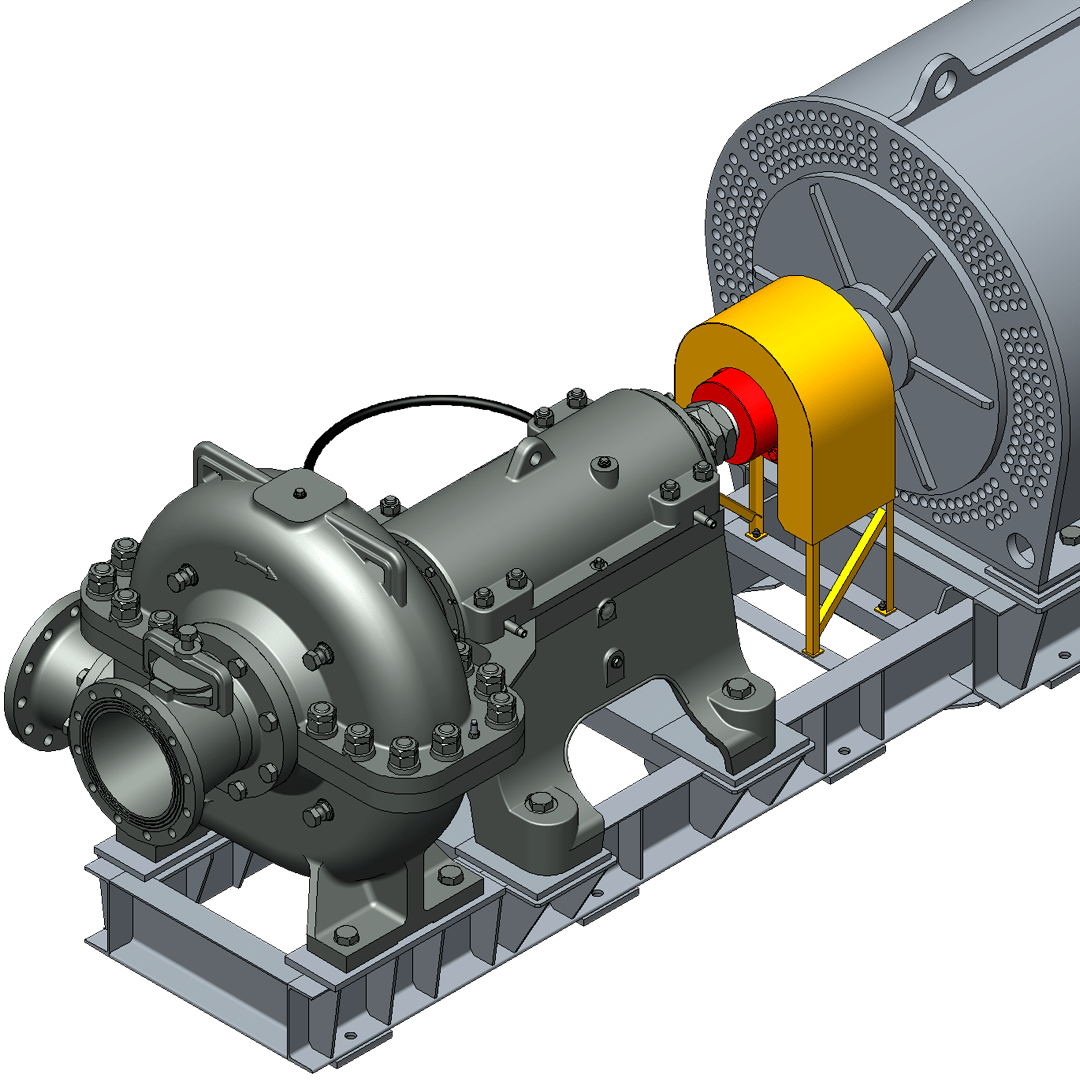

3D ИЗОБРАЖЕНИЯ УГЛЕСОСА 12У6 (У900/180)

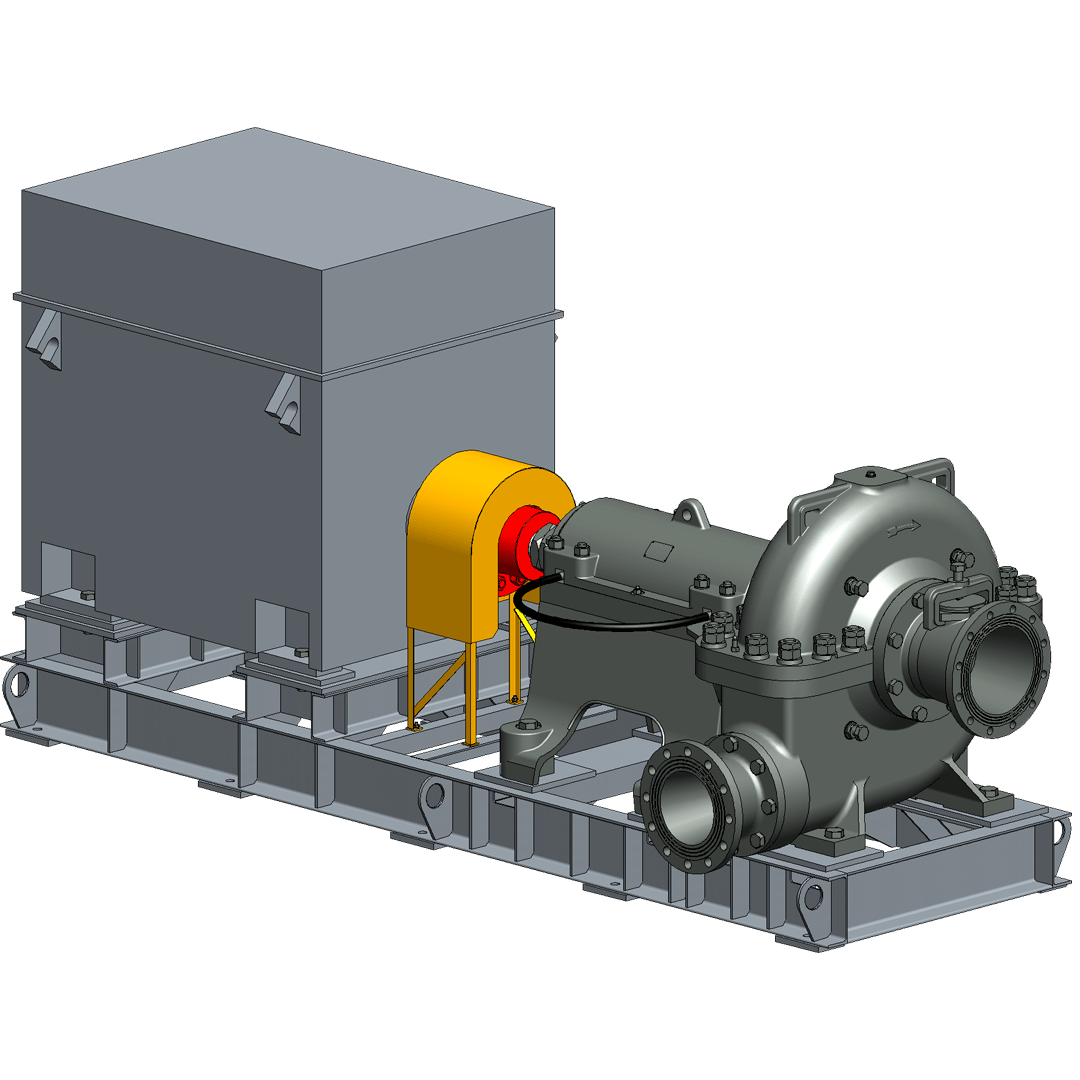

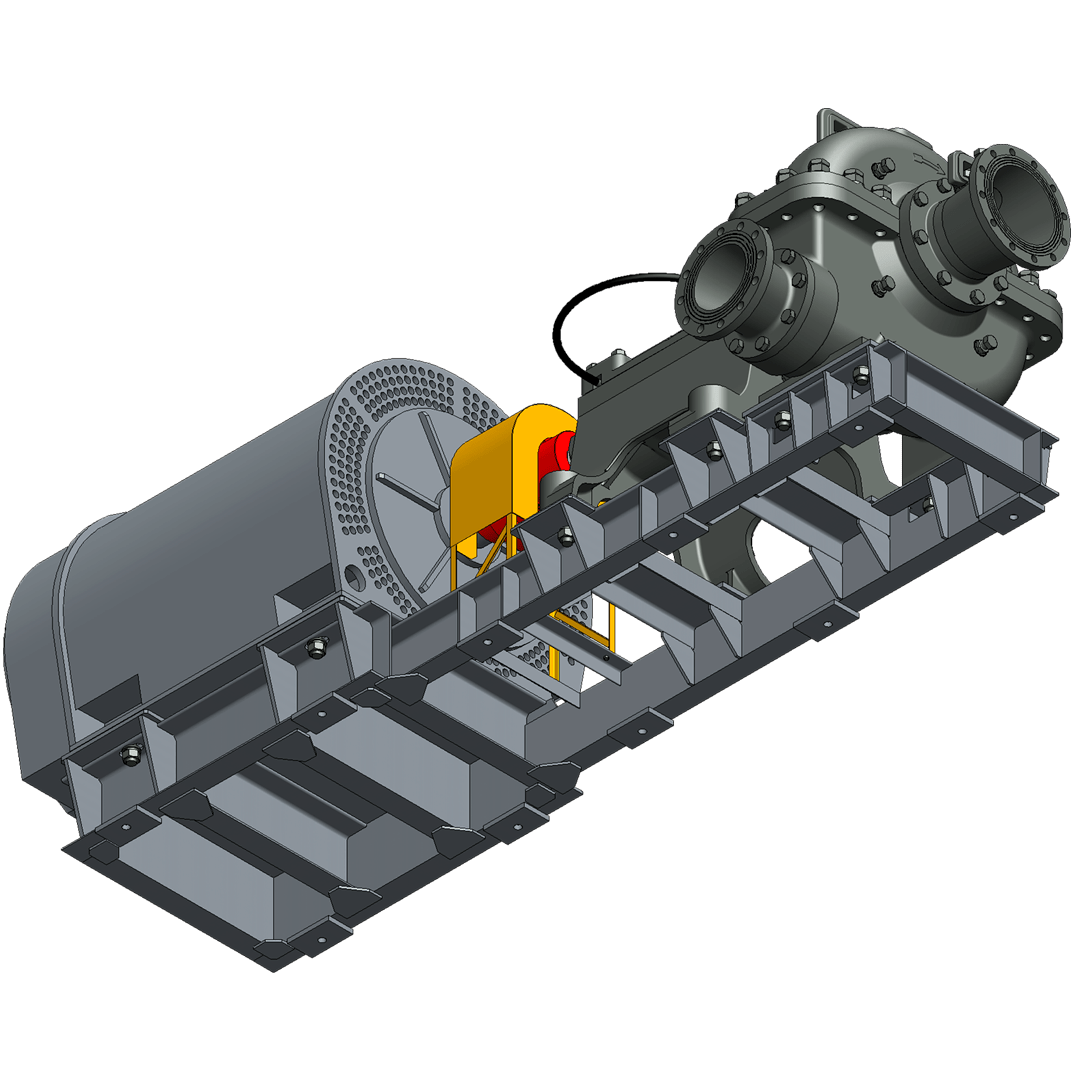

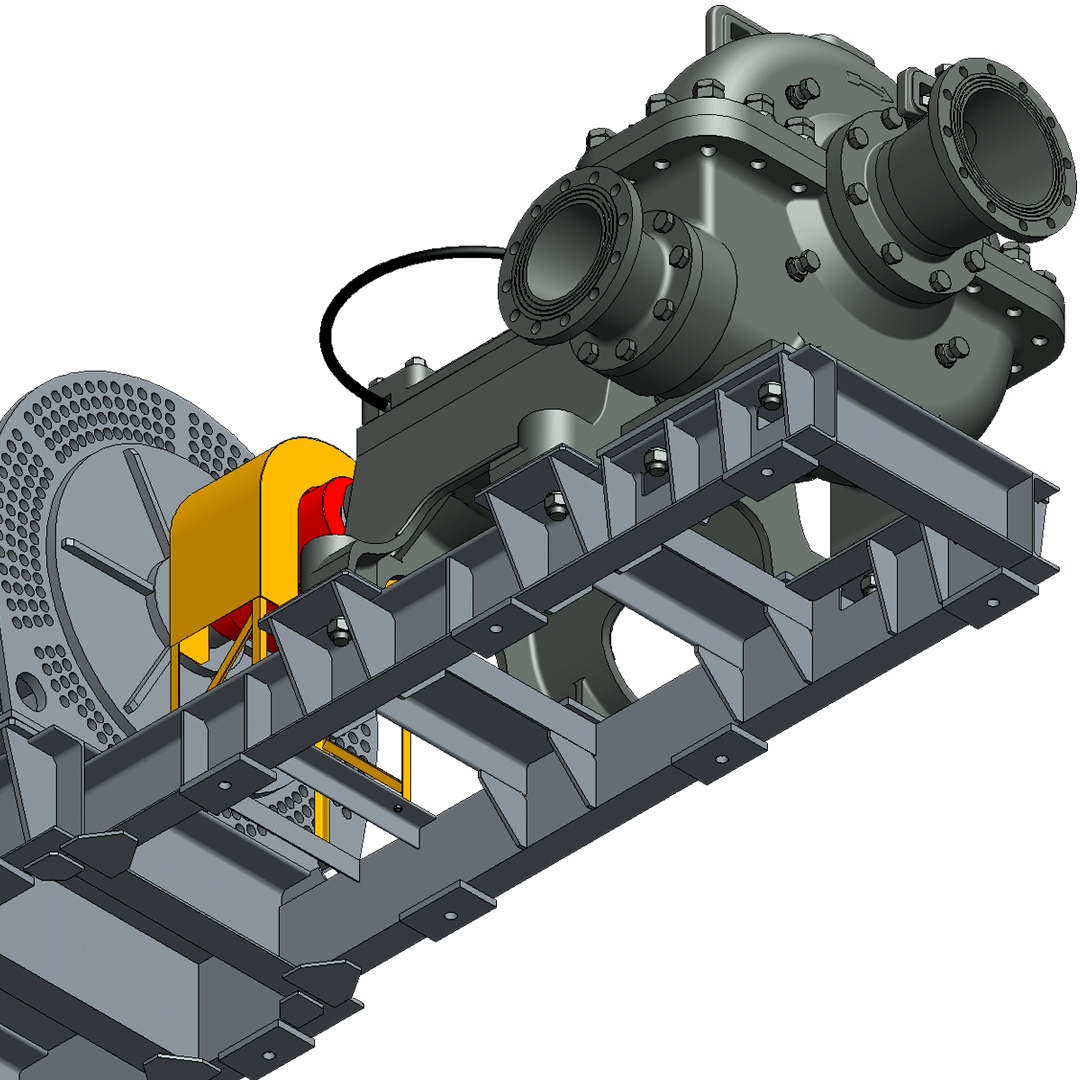

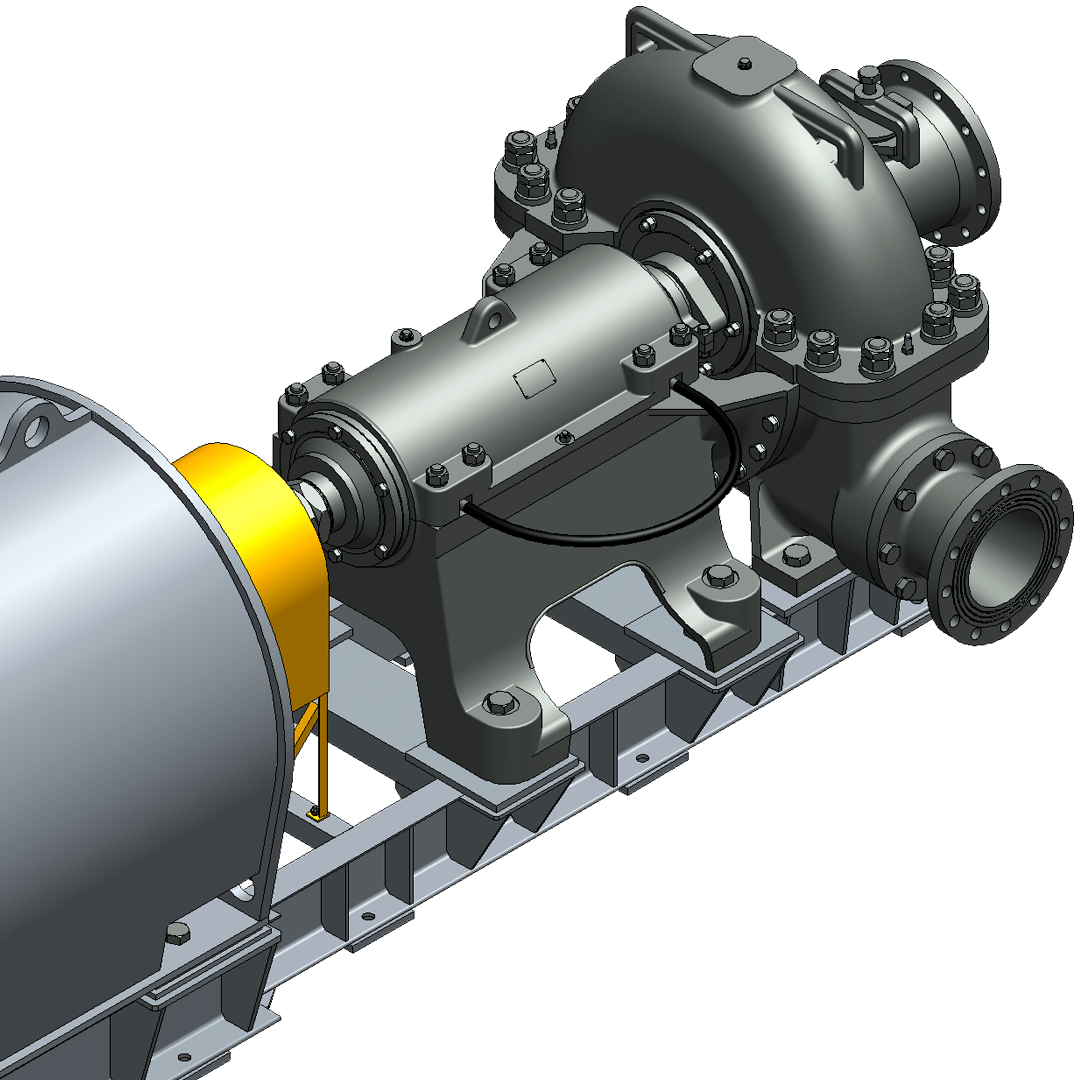

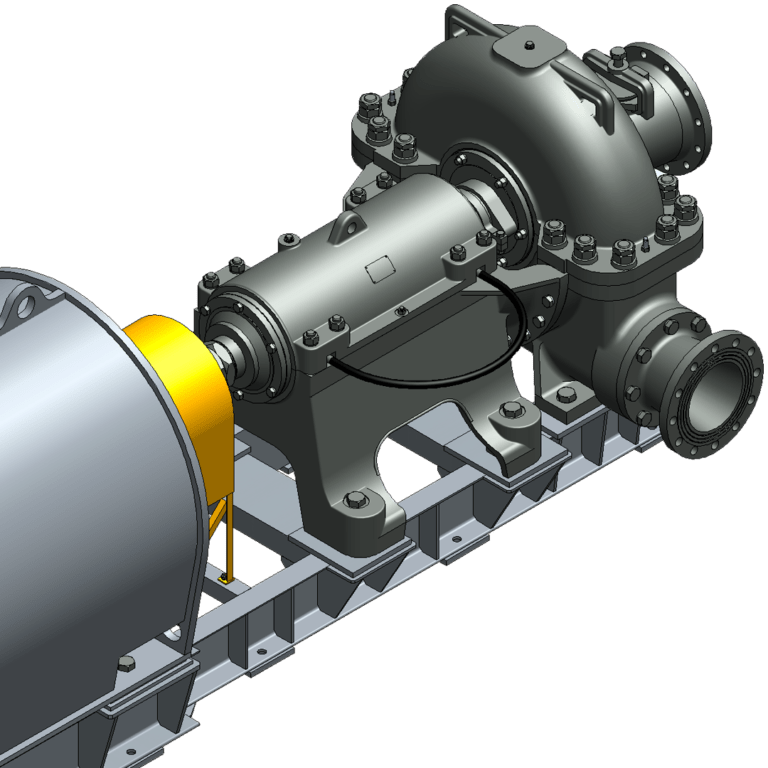

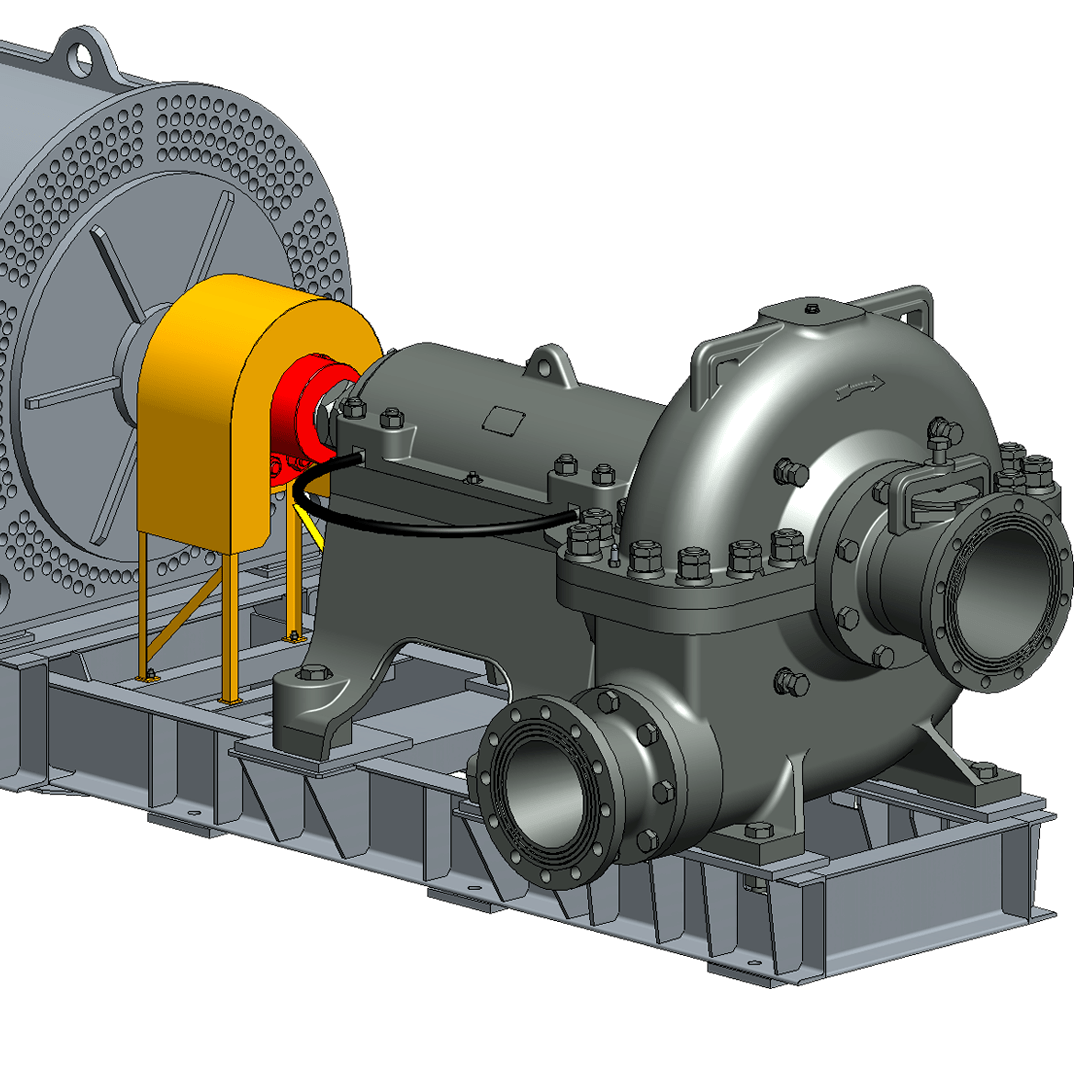

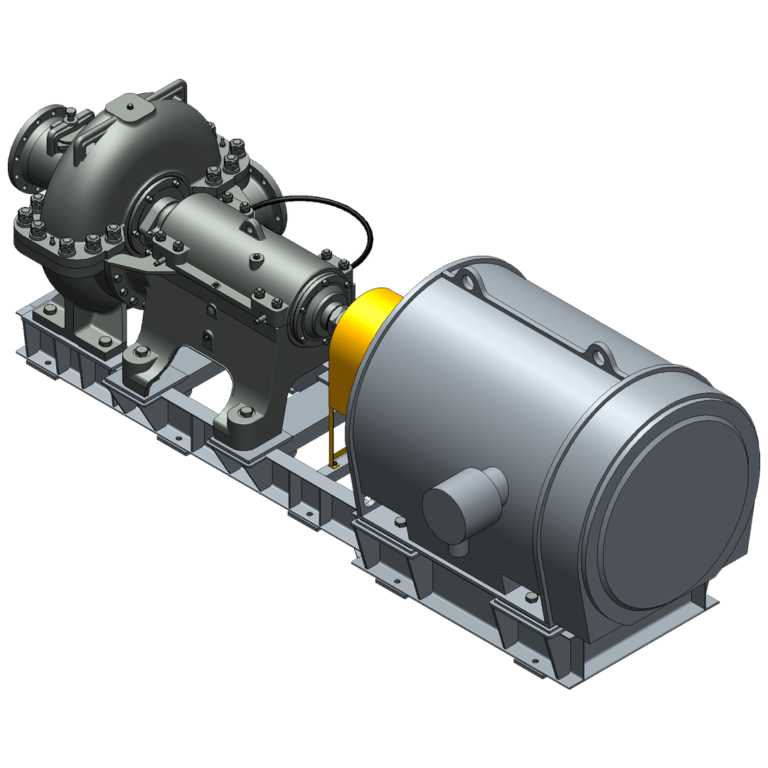

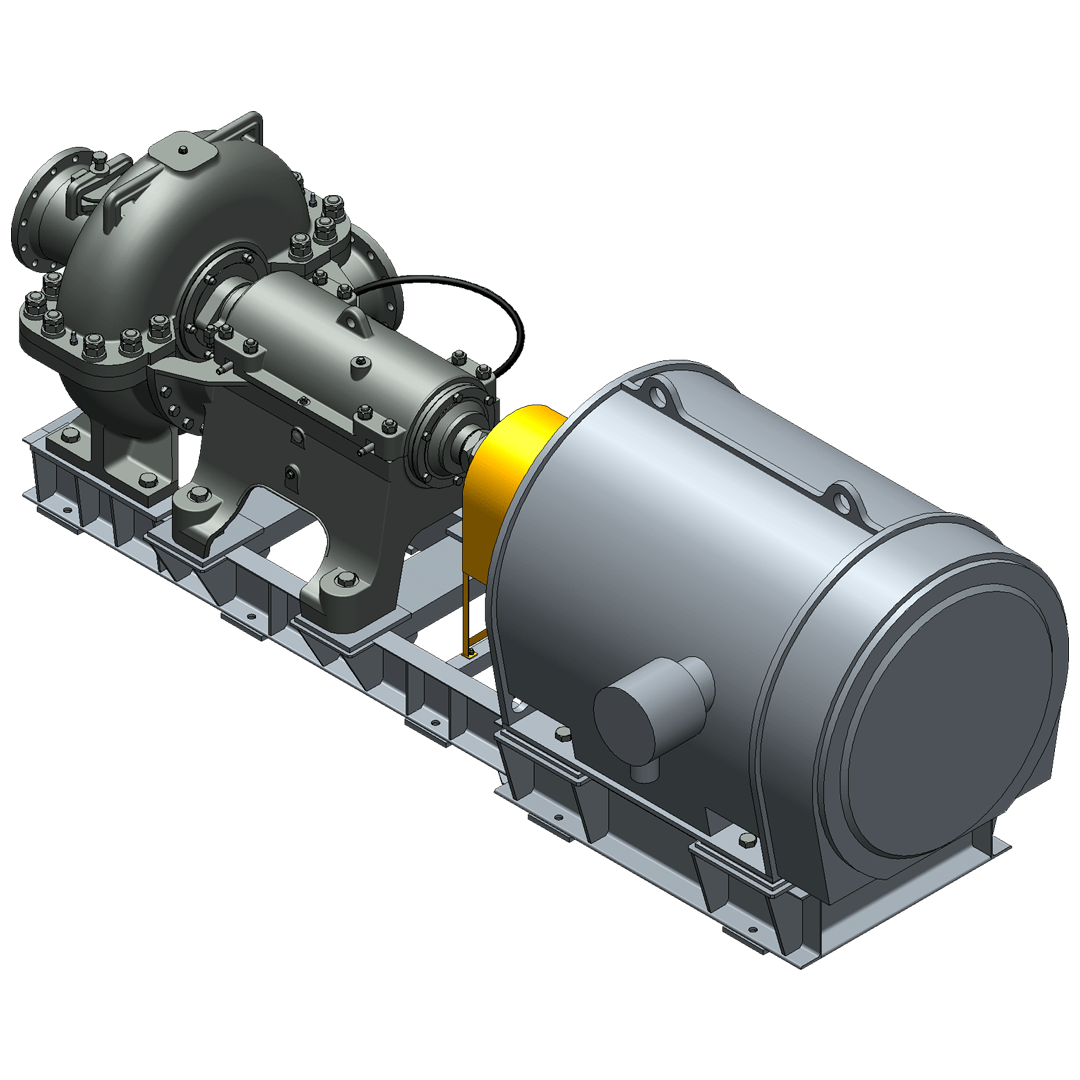

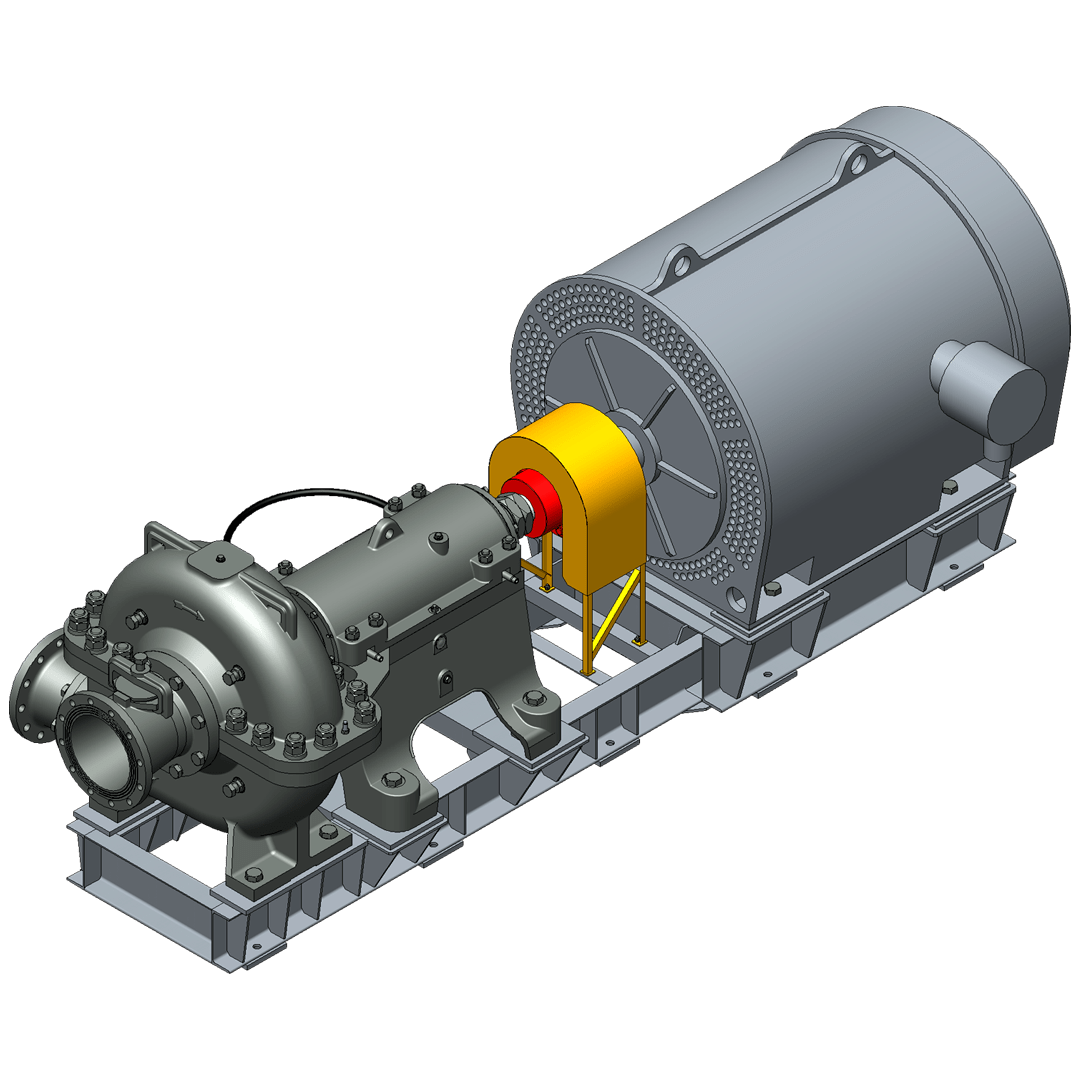

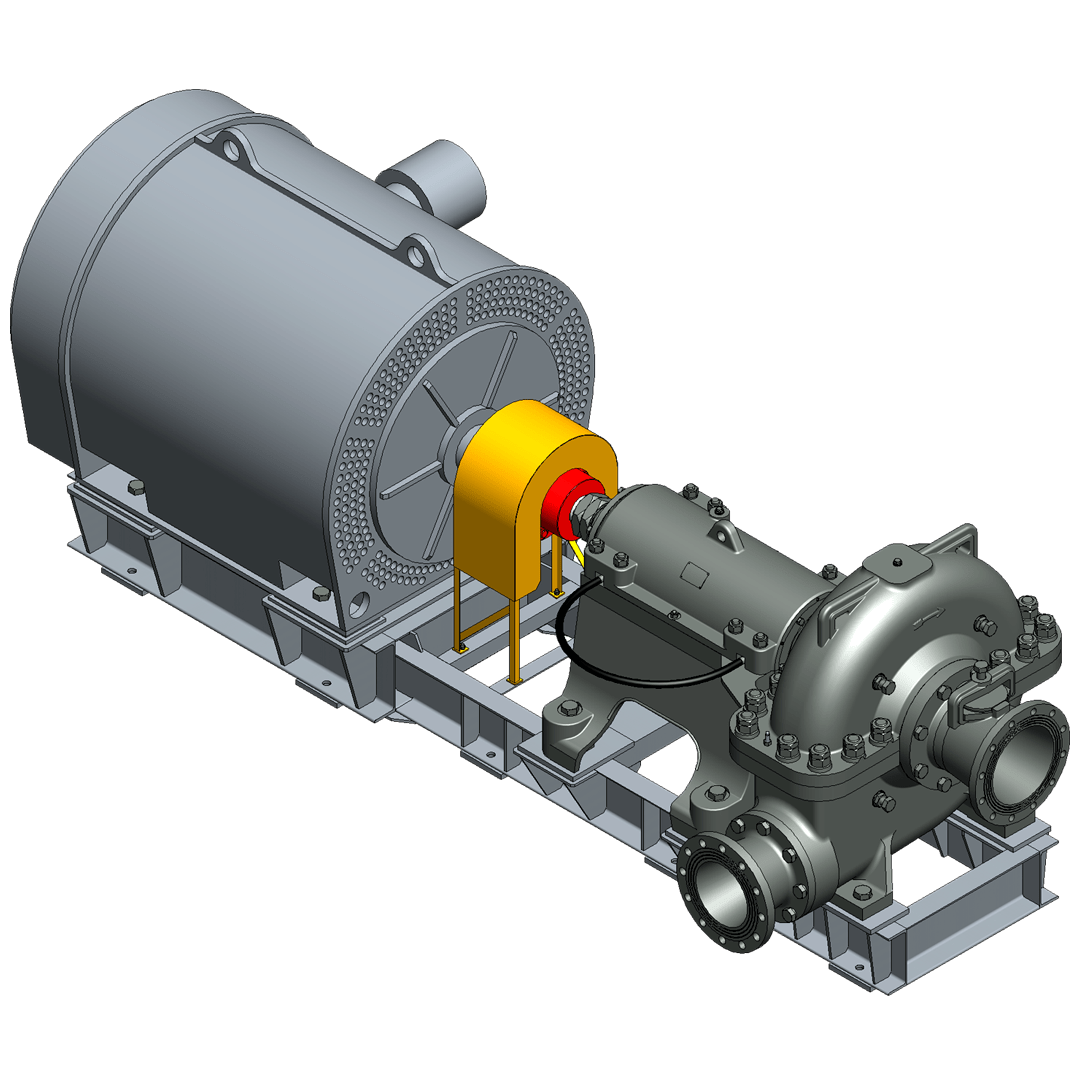

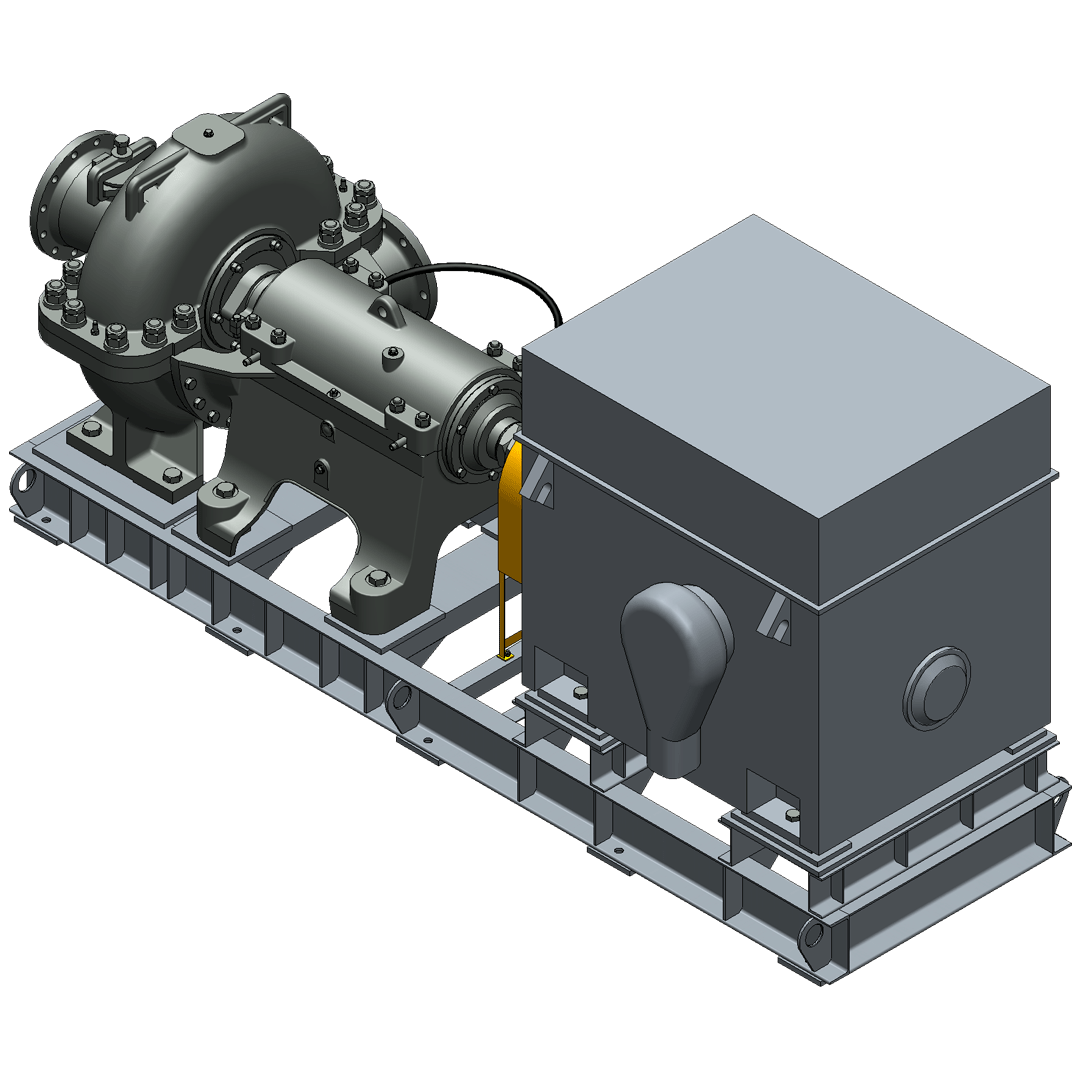

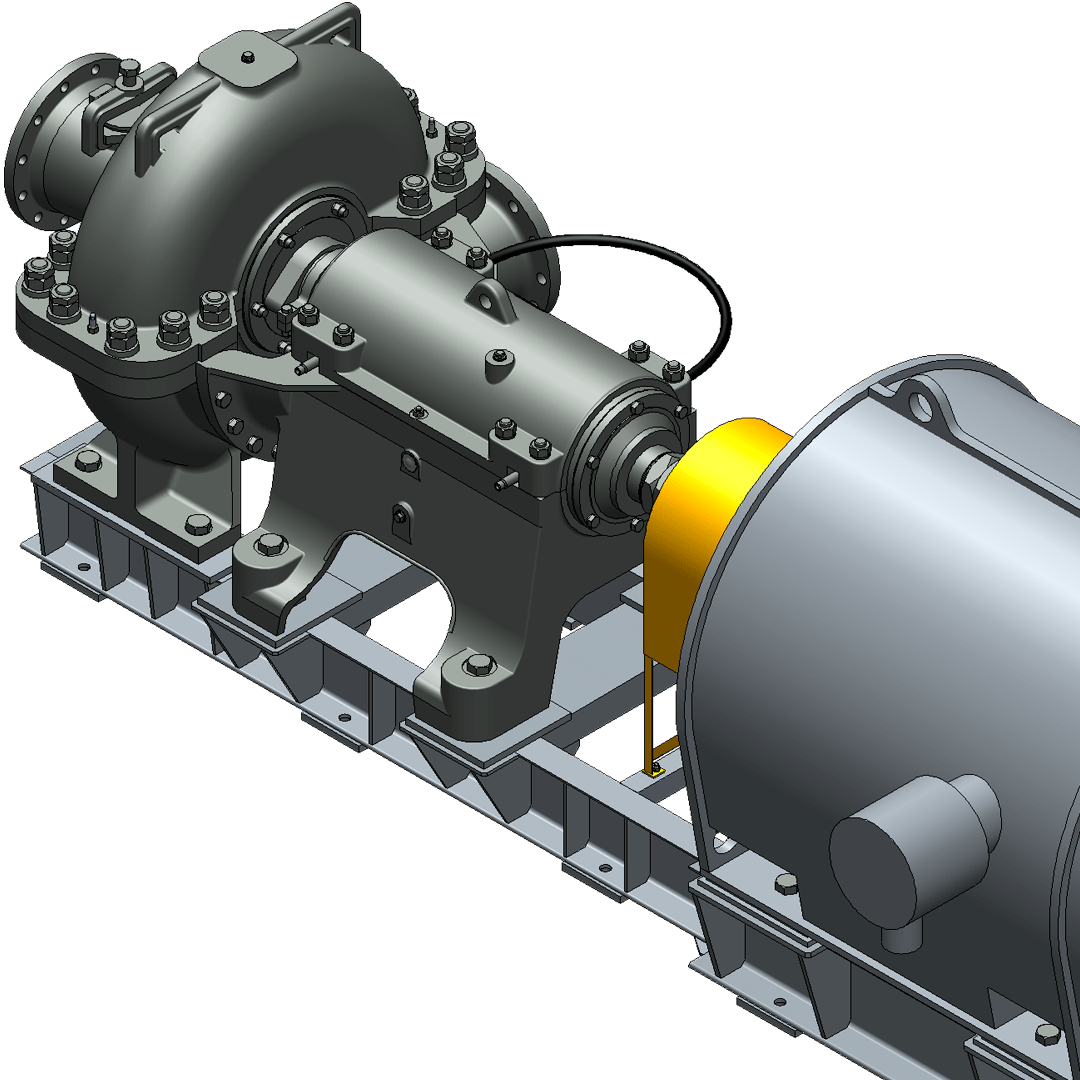

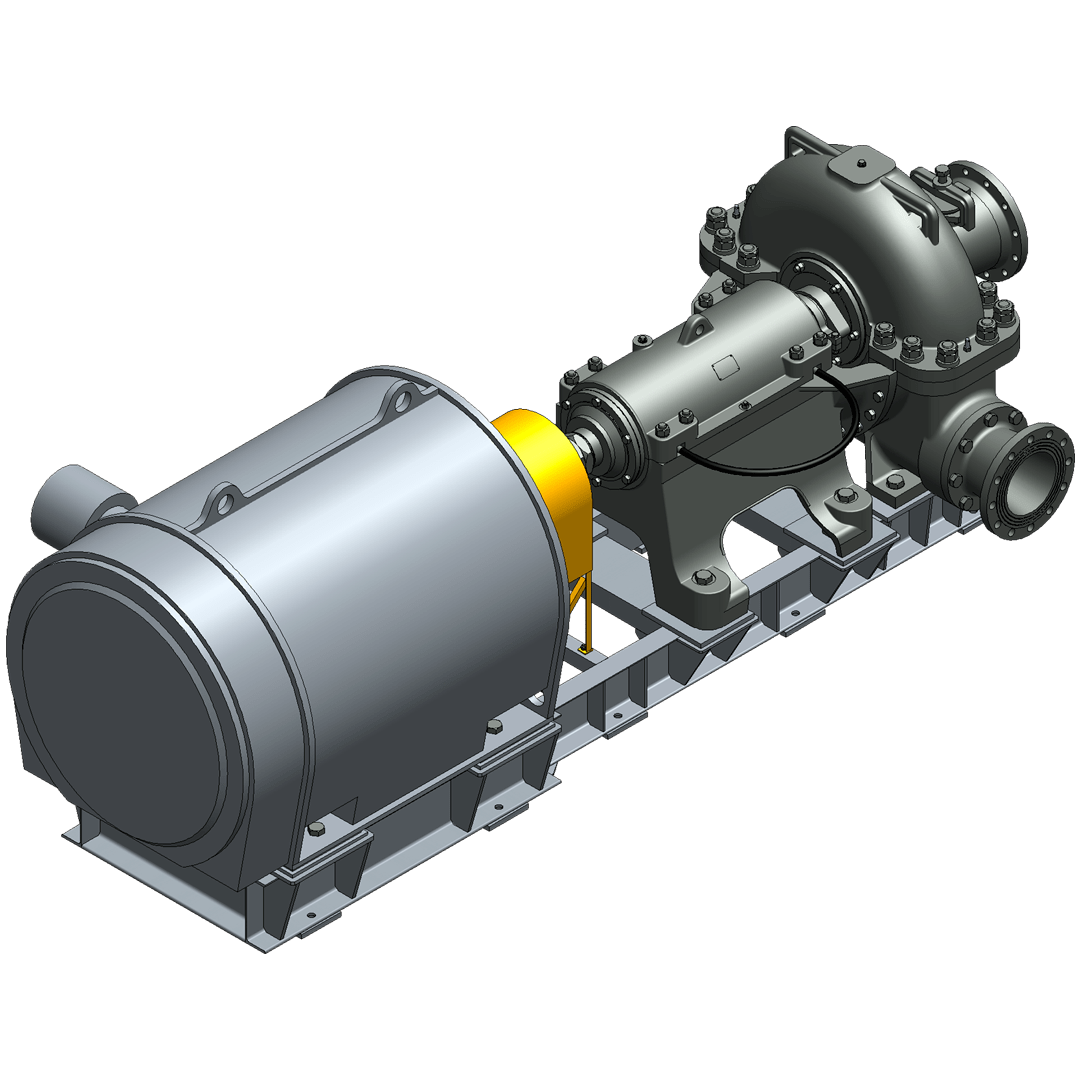

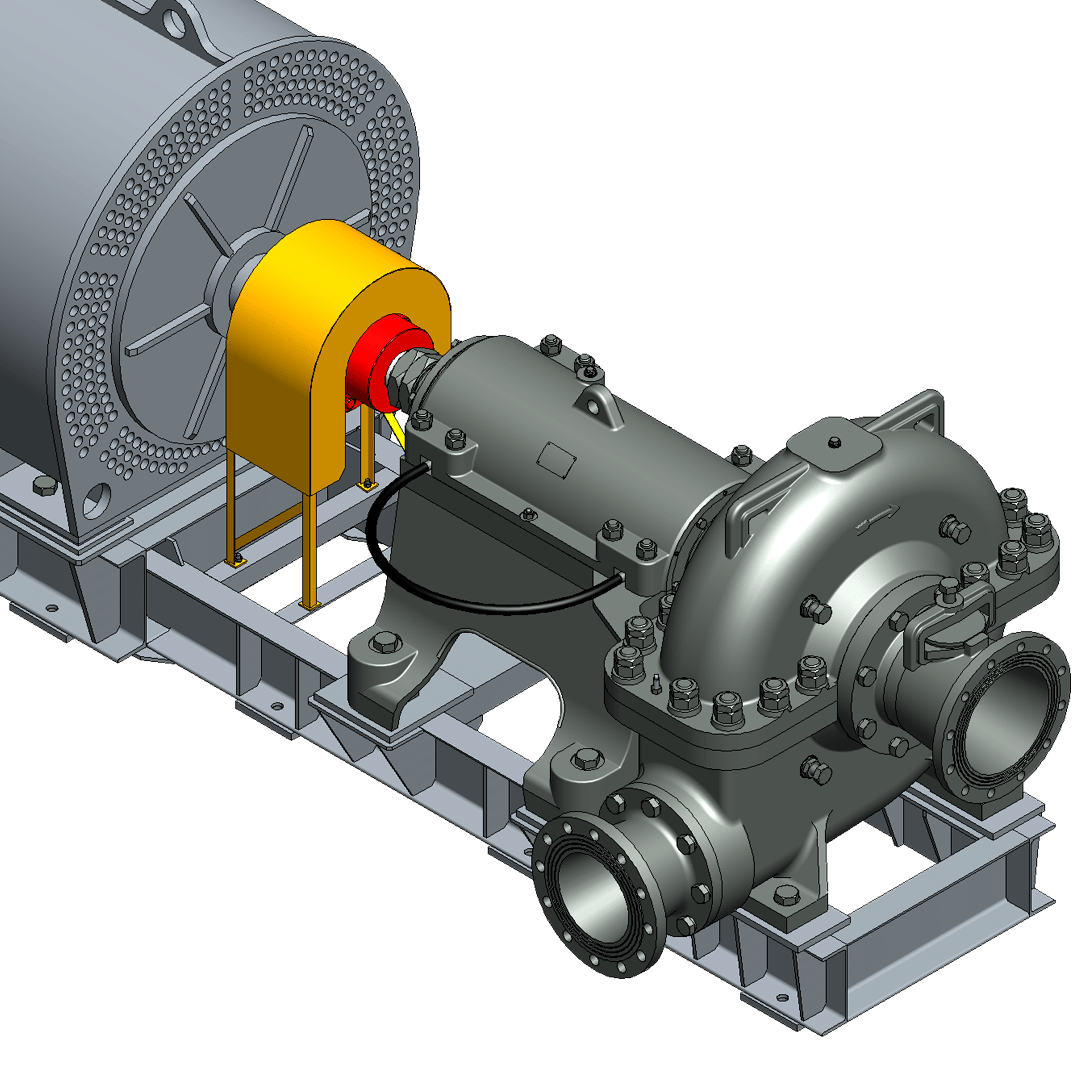

3D изображение агрегата углесоса 12У6 (У900/180) с электродвигателем 1000кВт

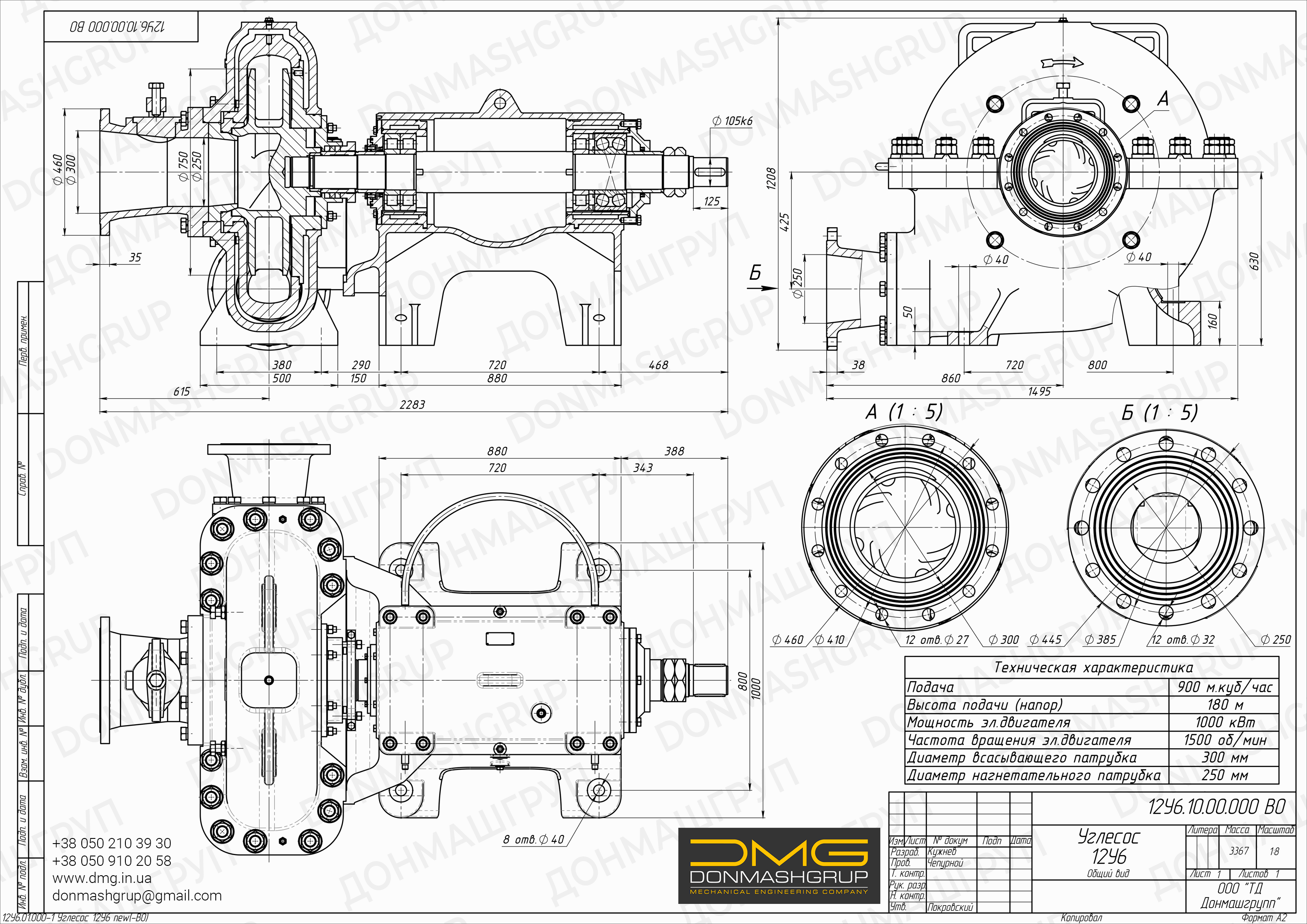

ЧЕРТЕЖ УГЛЕСОСА 12У6 (У900/180)

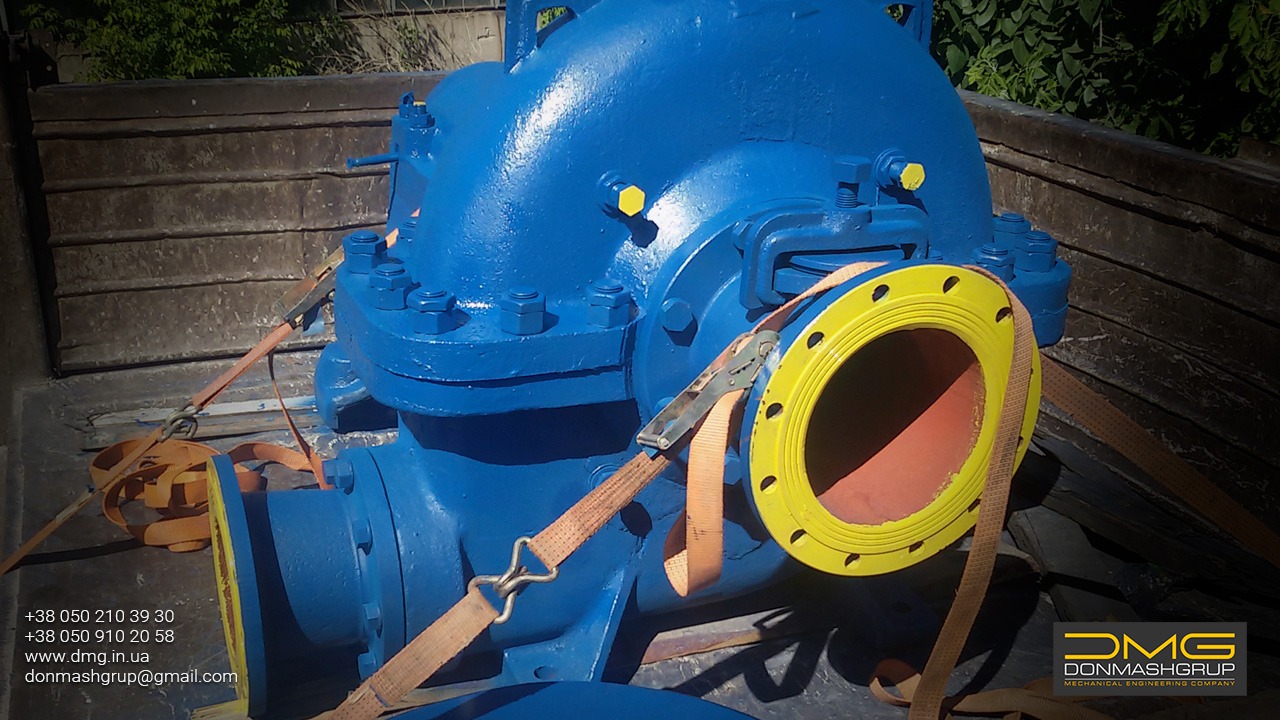

УГЛЕСОСЫ 12У6 ПРОИЗВОДСТВА ДОНМАШГРУПП

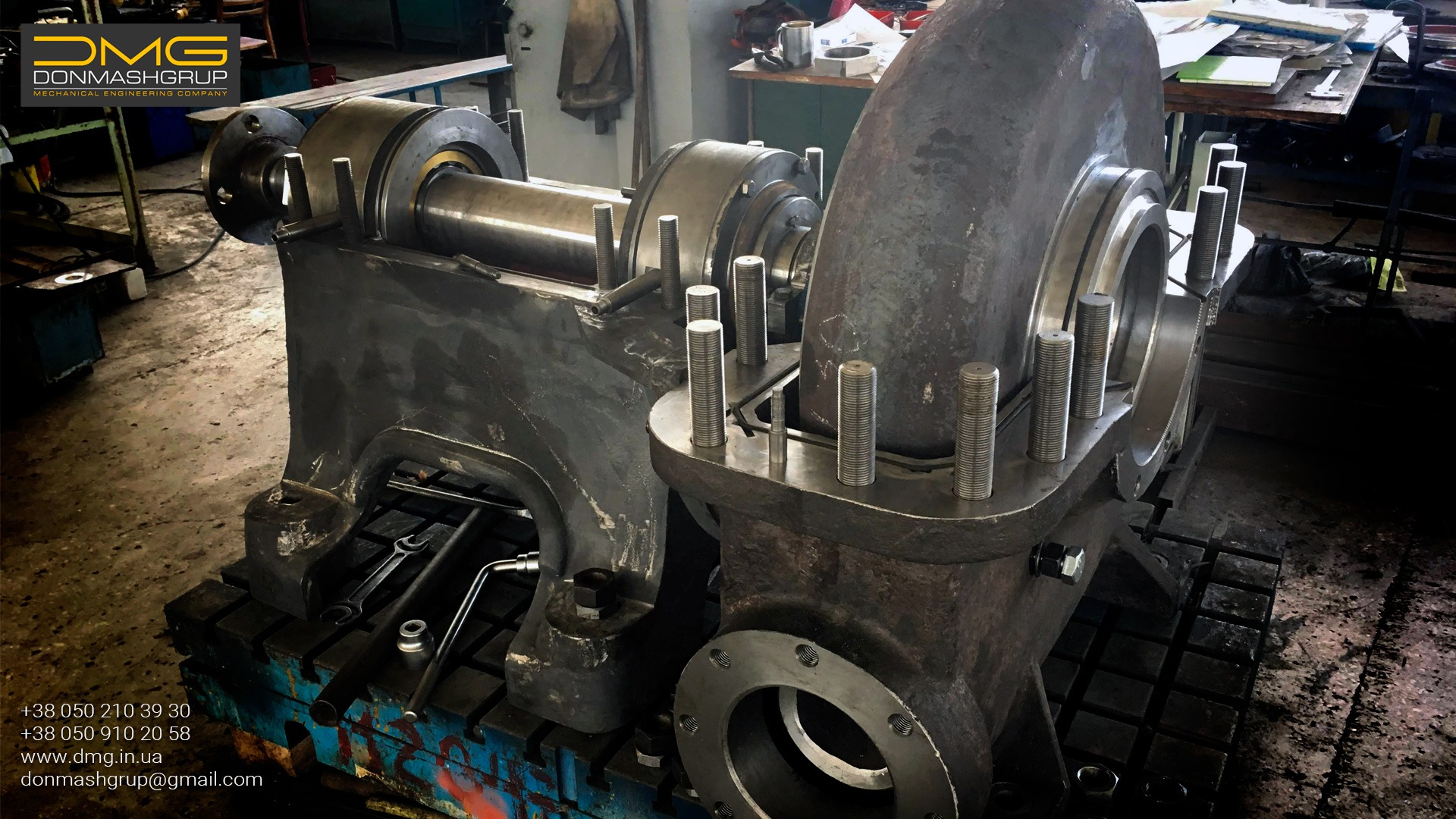

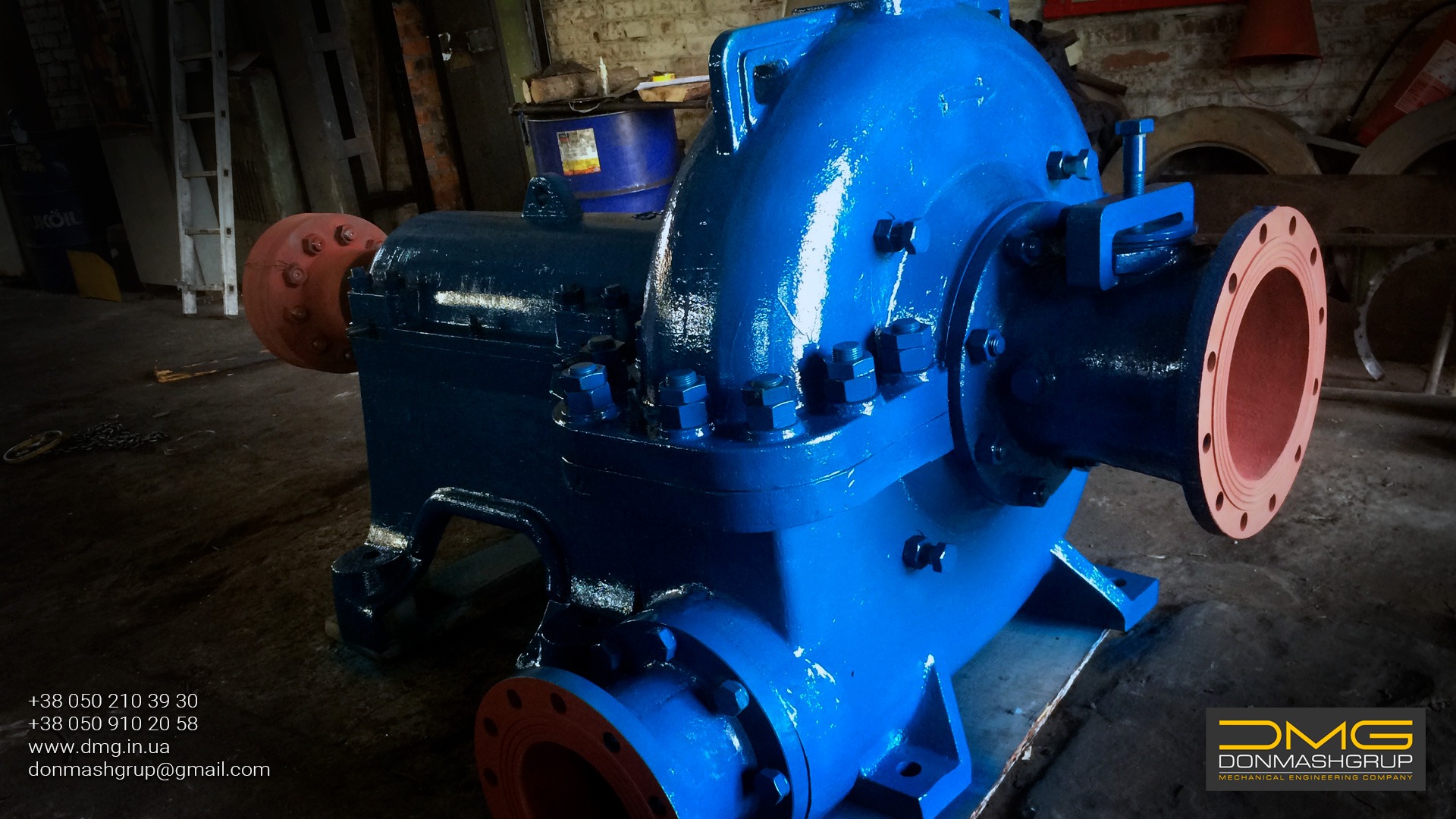

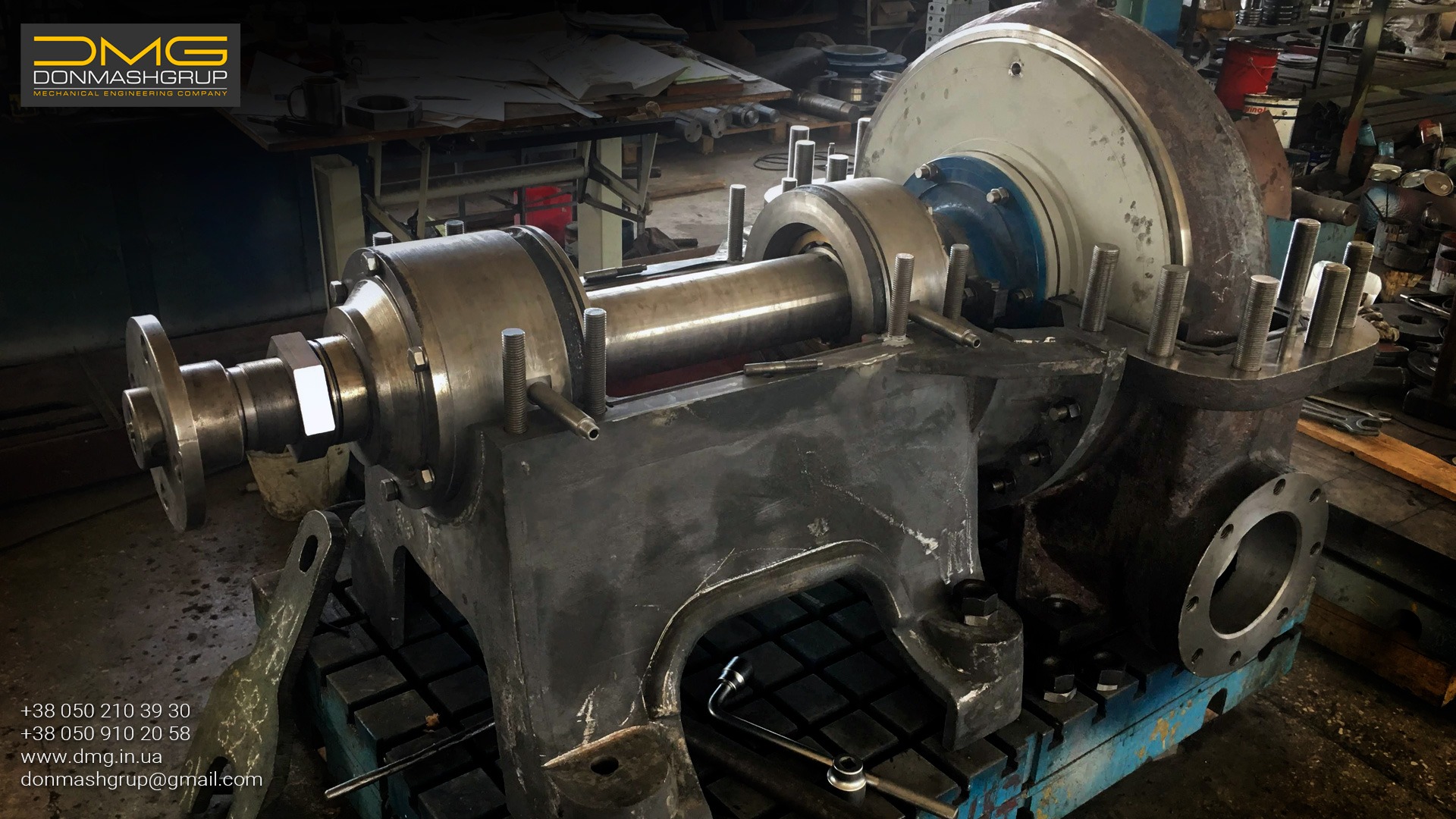

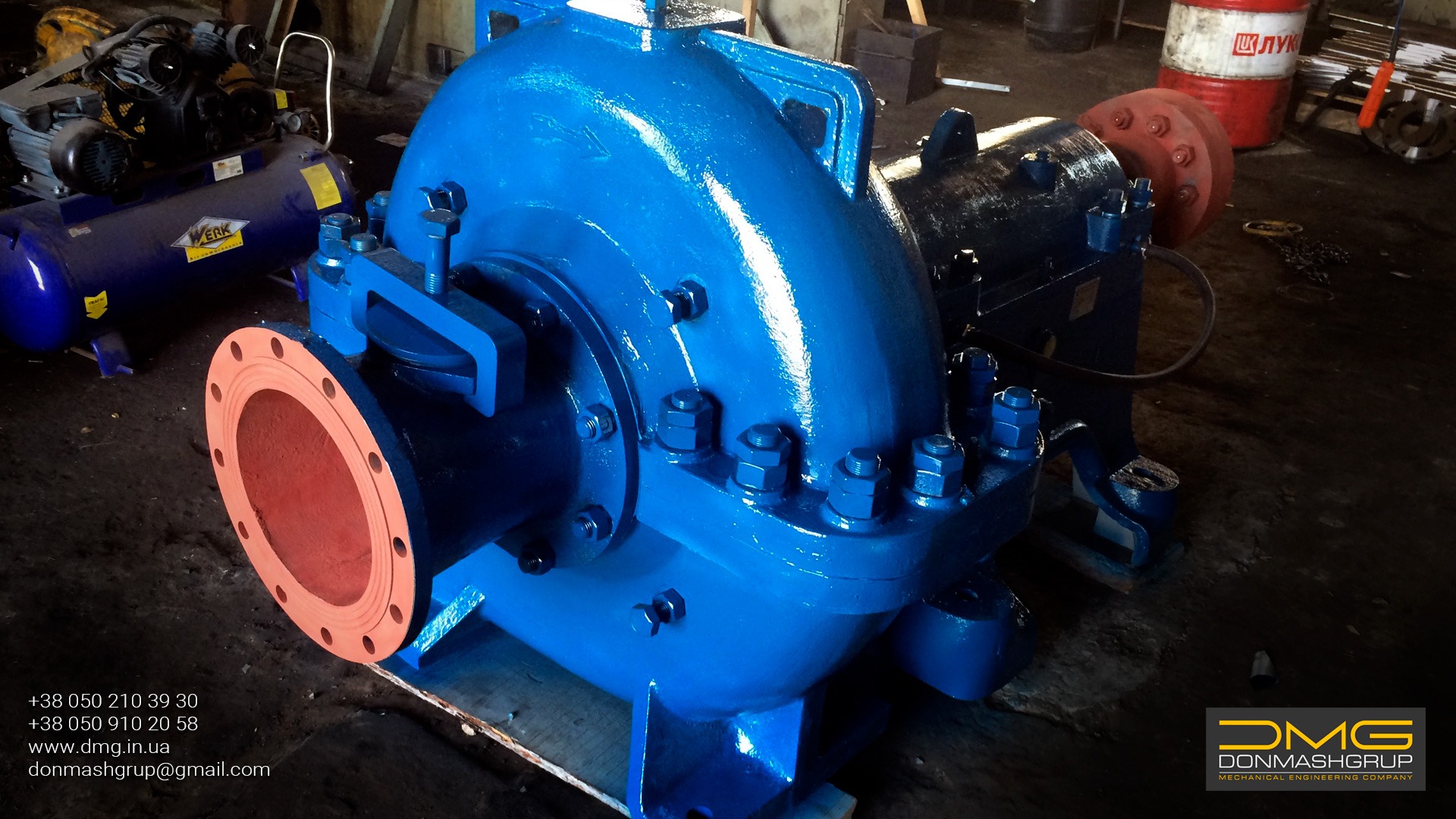

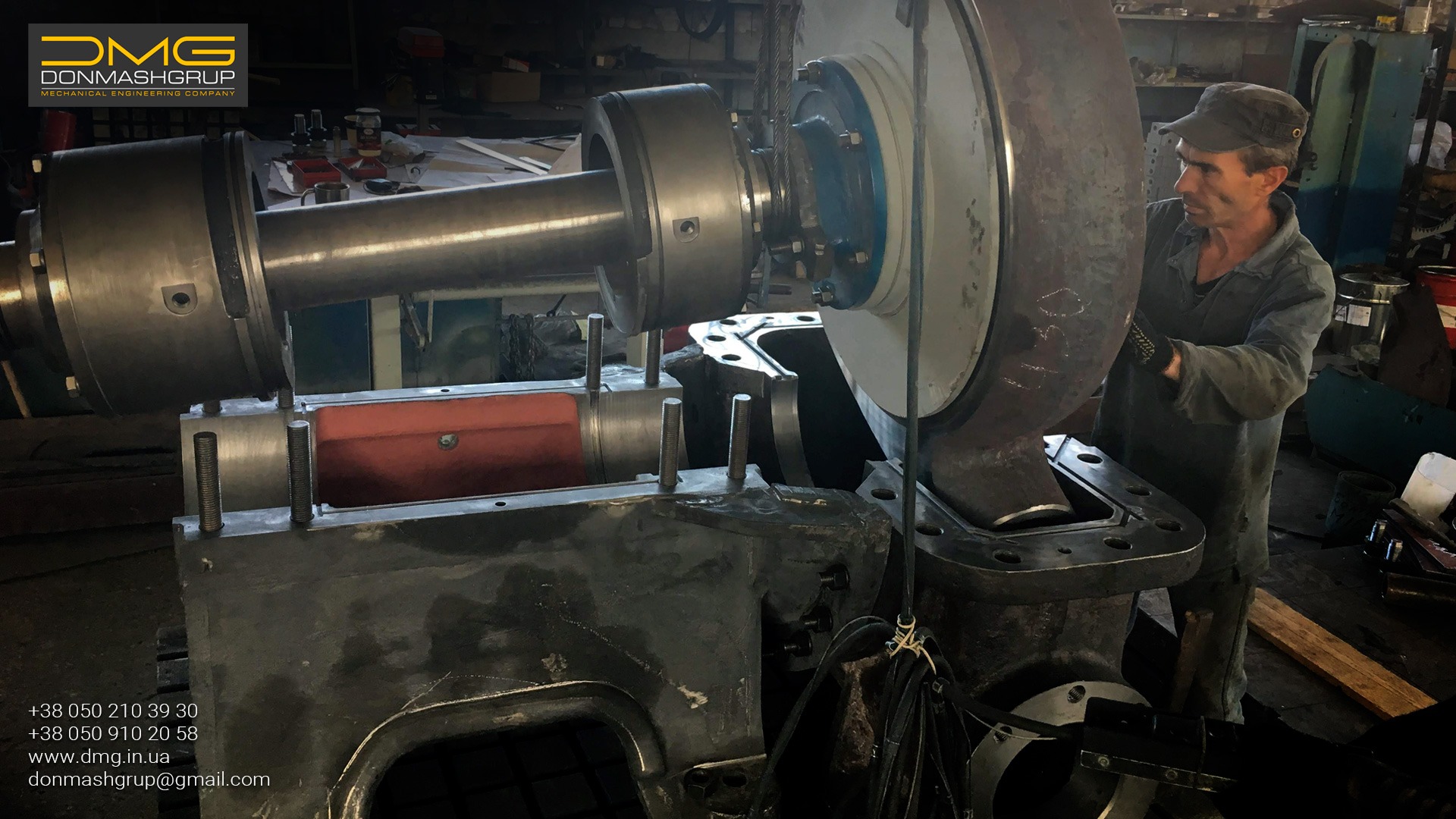

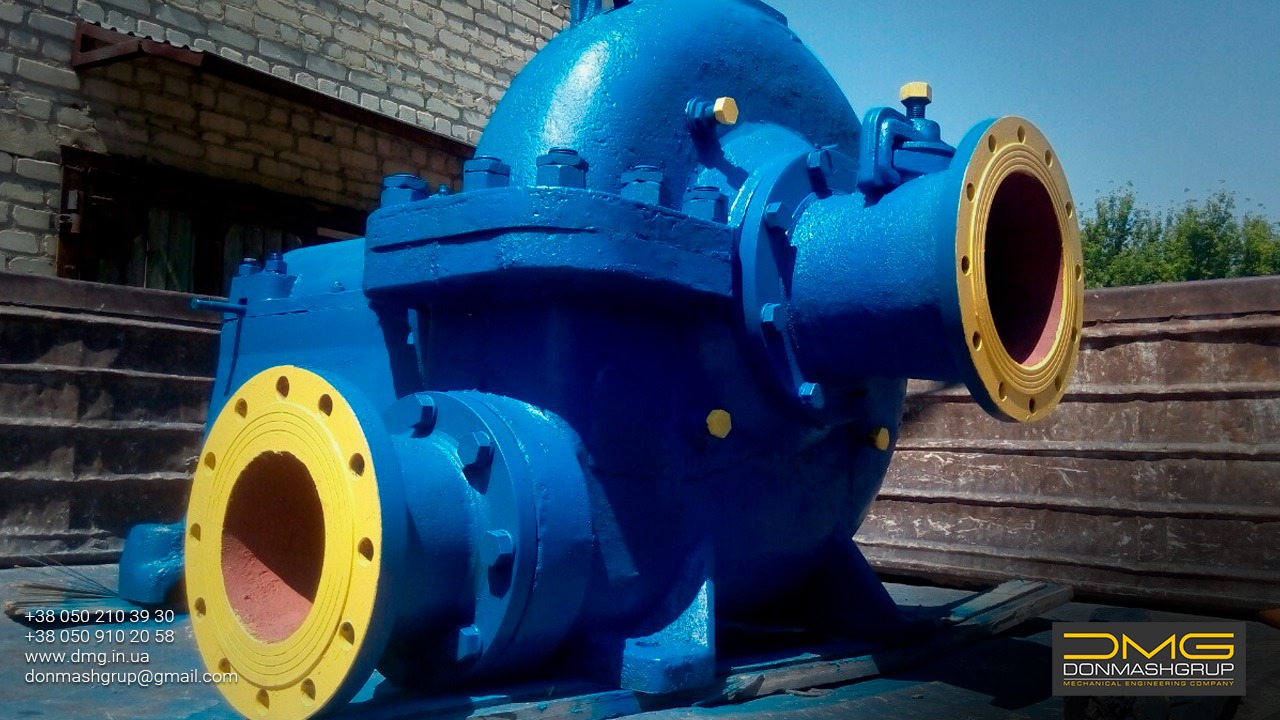

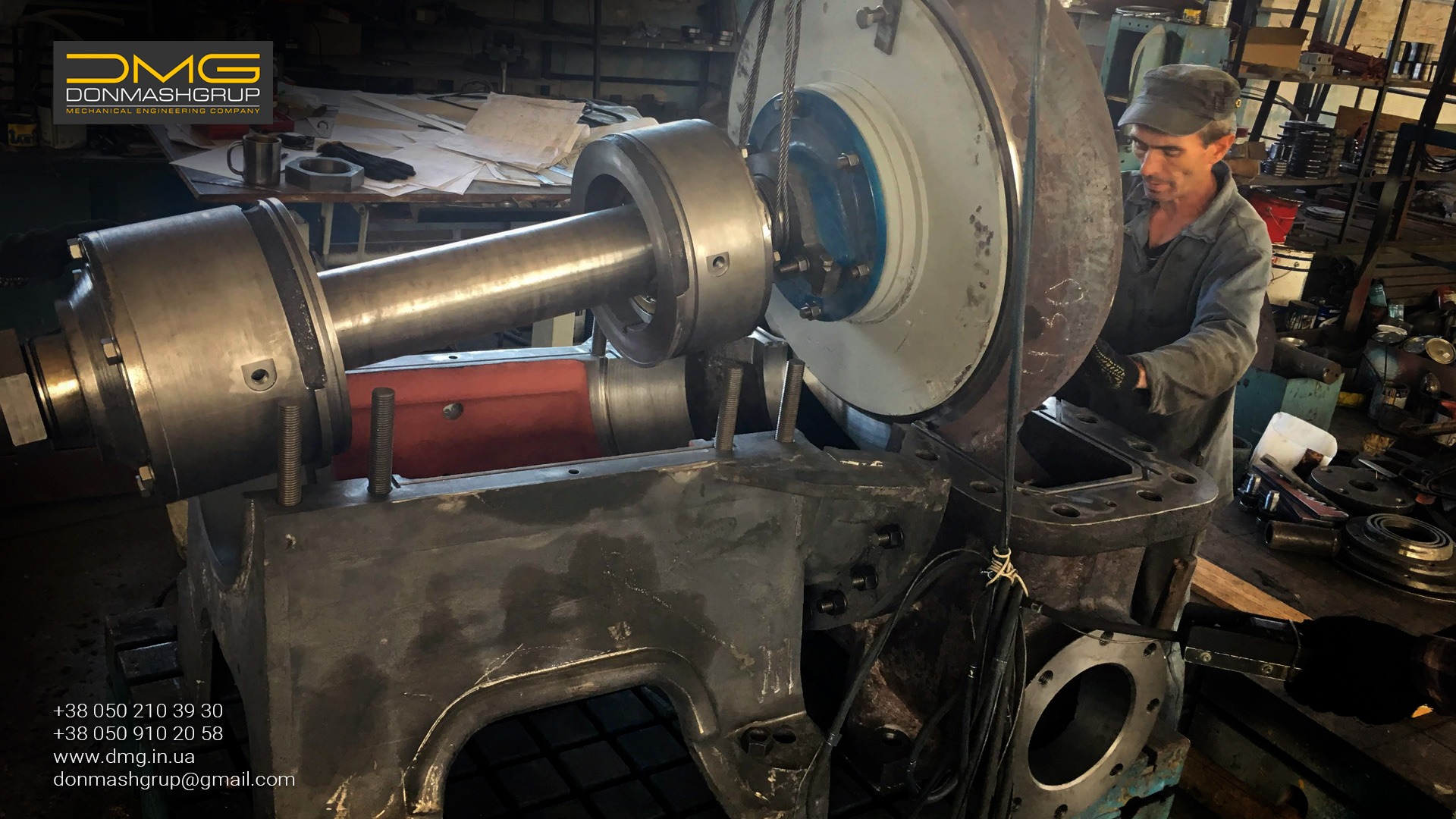

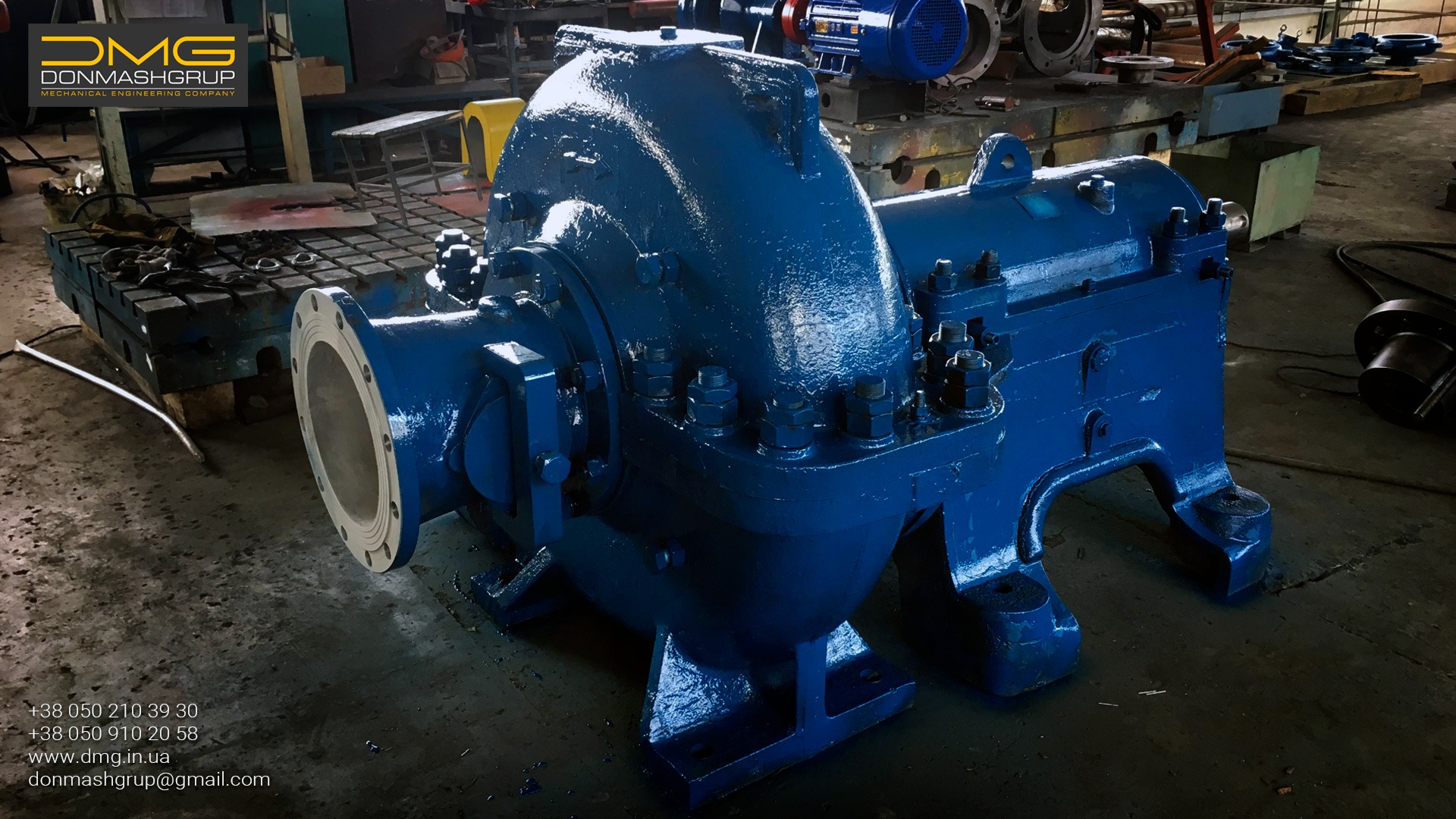

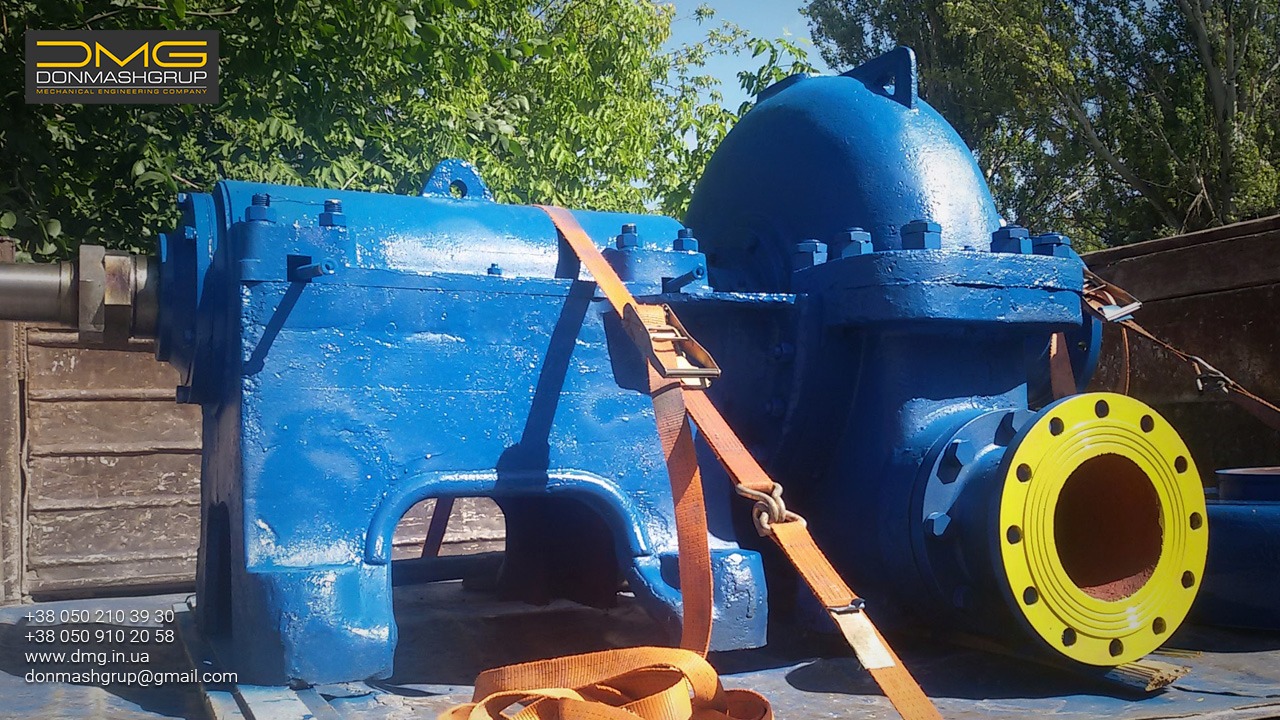

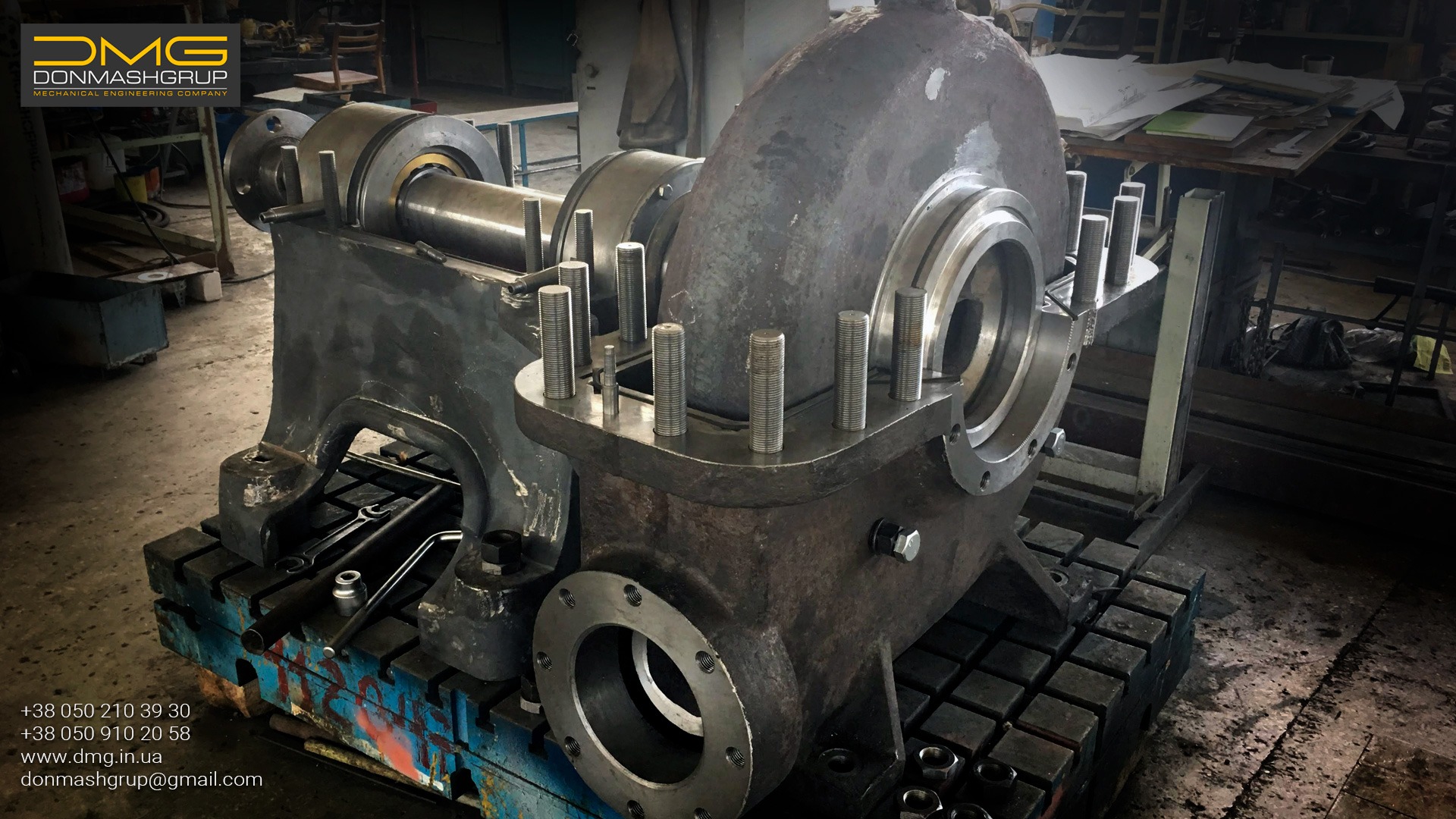

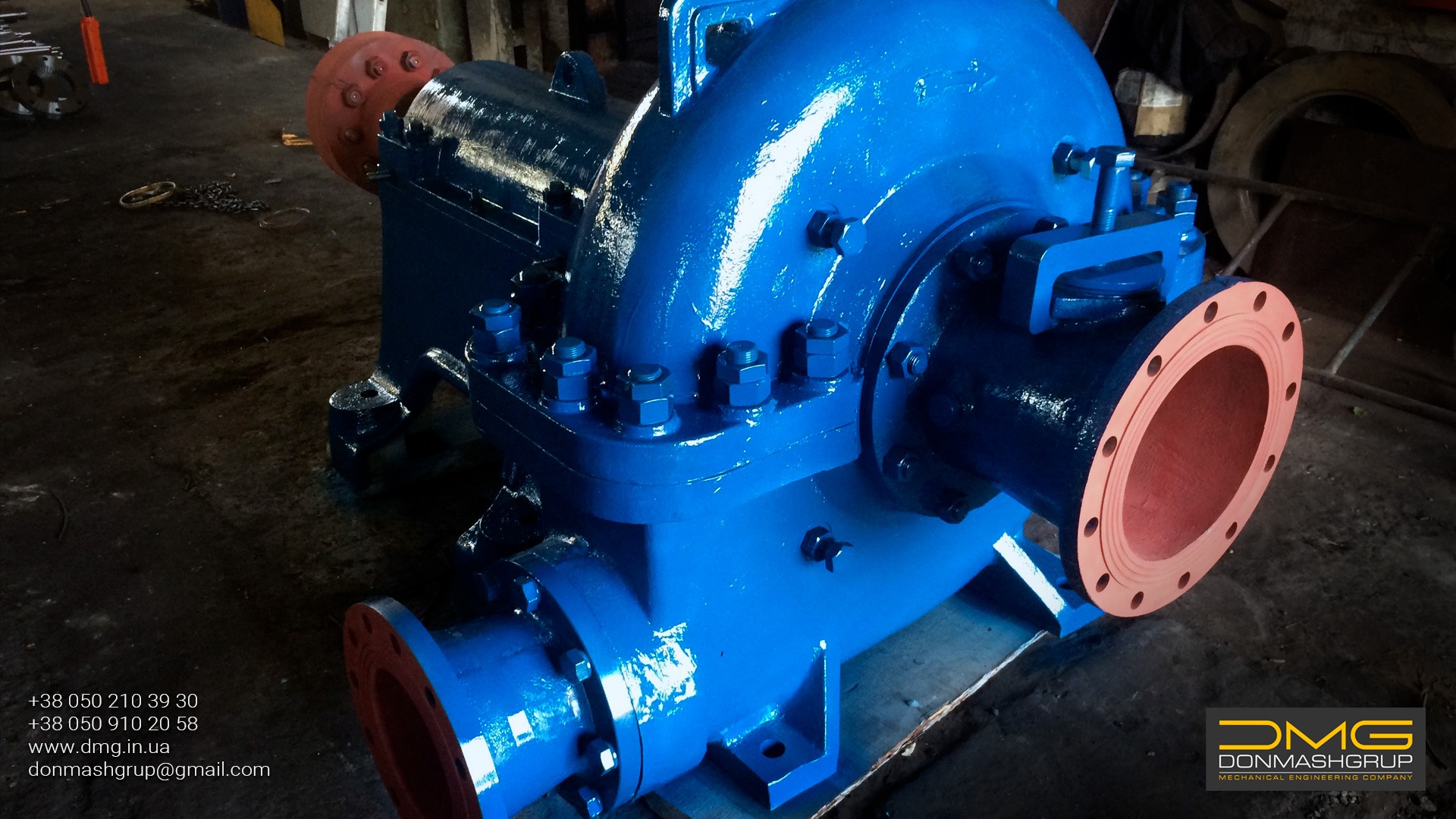

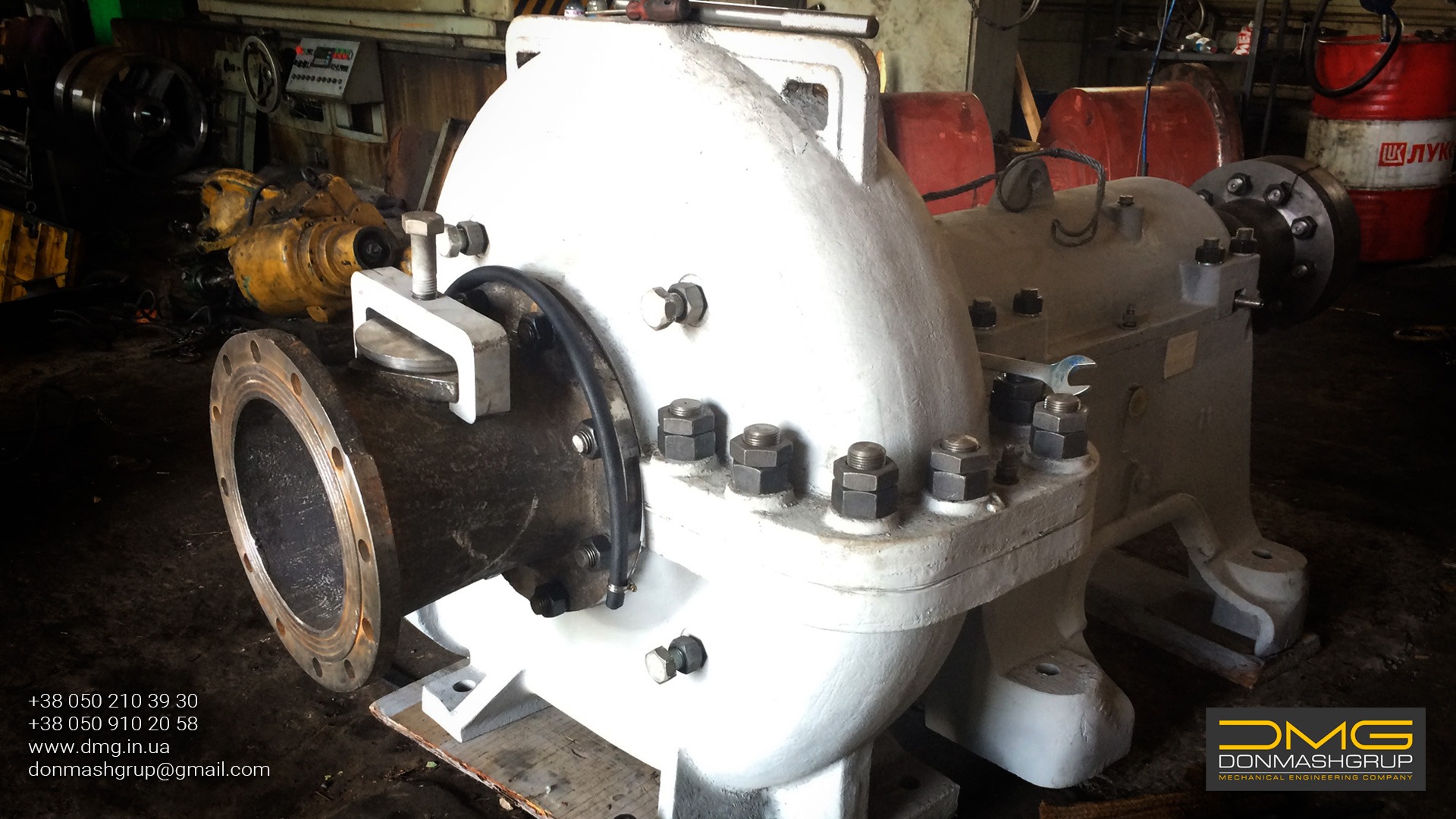

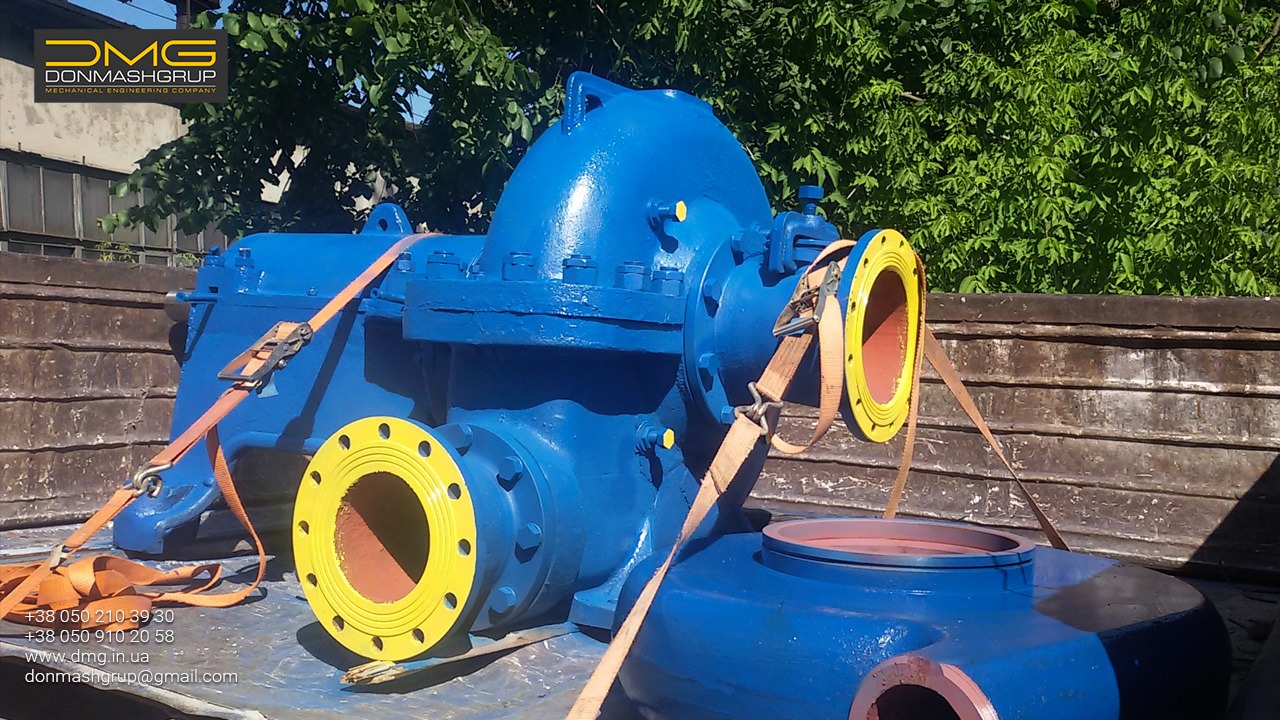

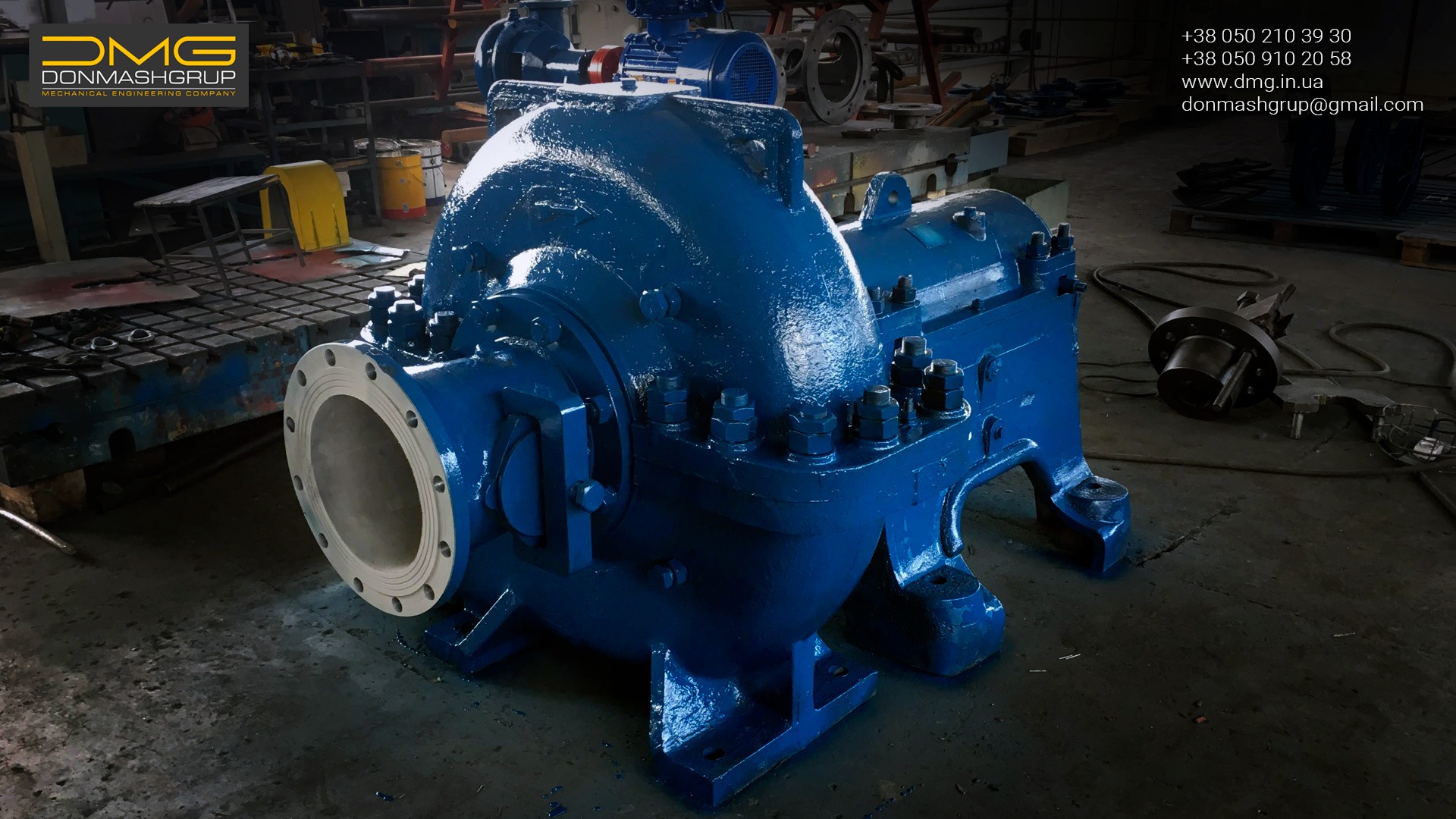

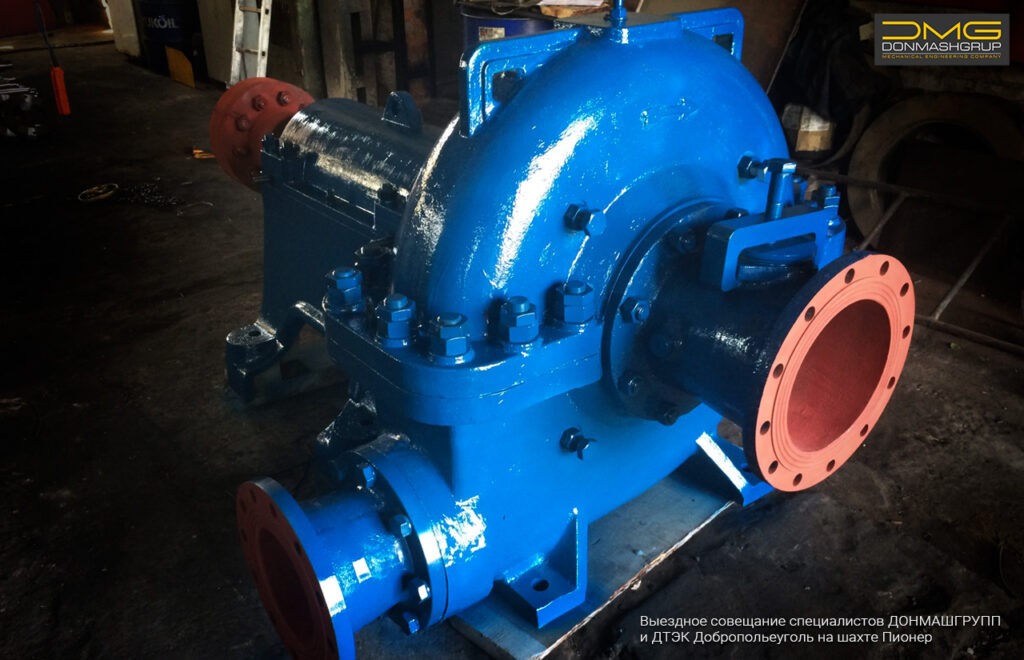

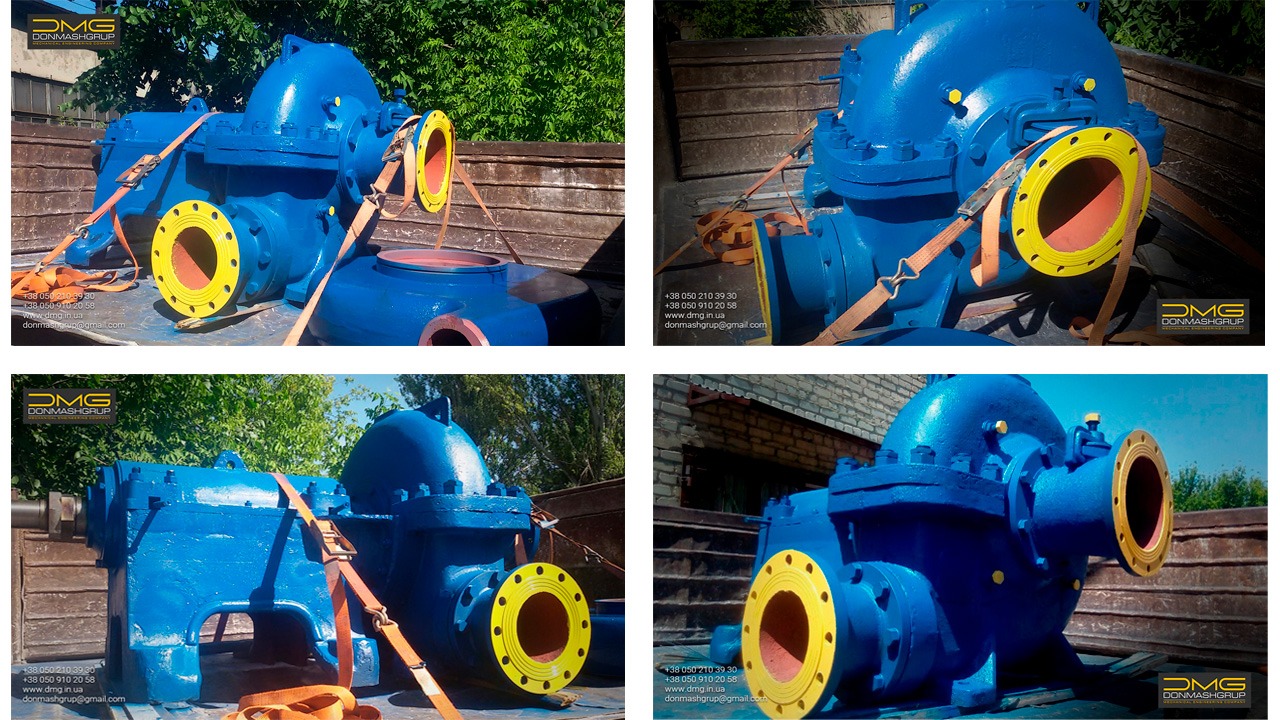

Фотография углесоса 12У6 (У900/180) производства ДОНМАШГРУПП

ЧЕРТЕЖ АГРЕГАТА УГЛЕСОСА 12У6 С ЭЛЕКТРОДВИГАТЕЛЕМ

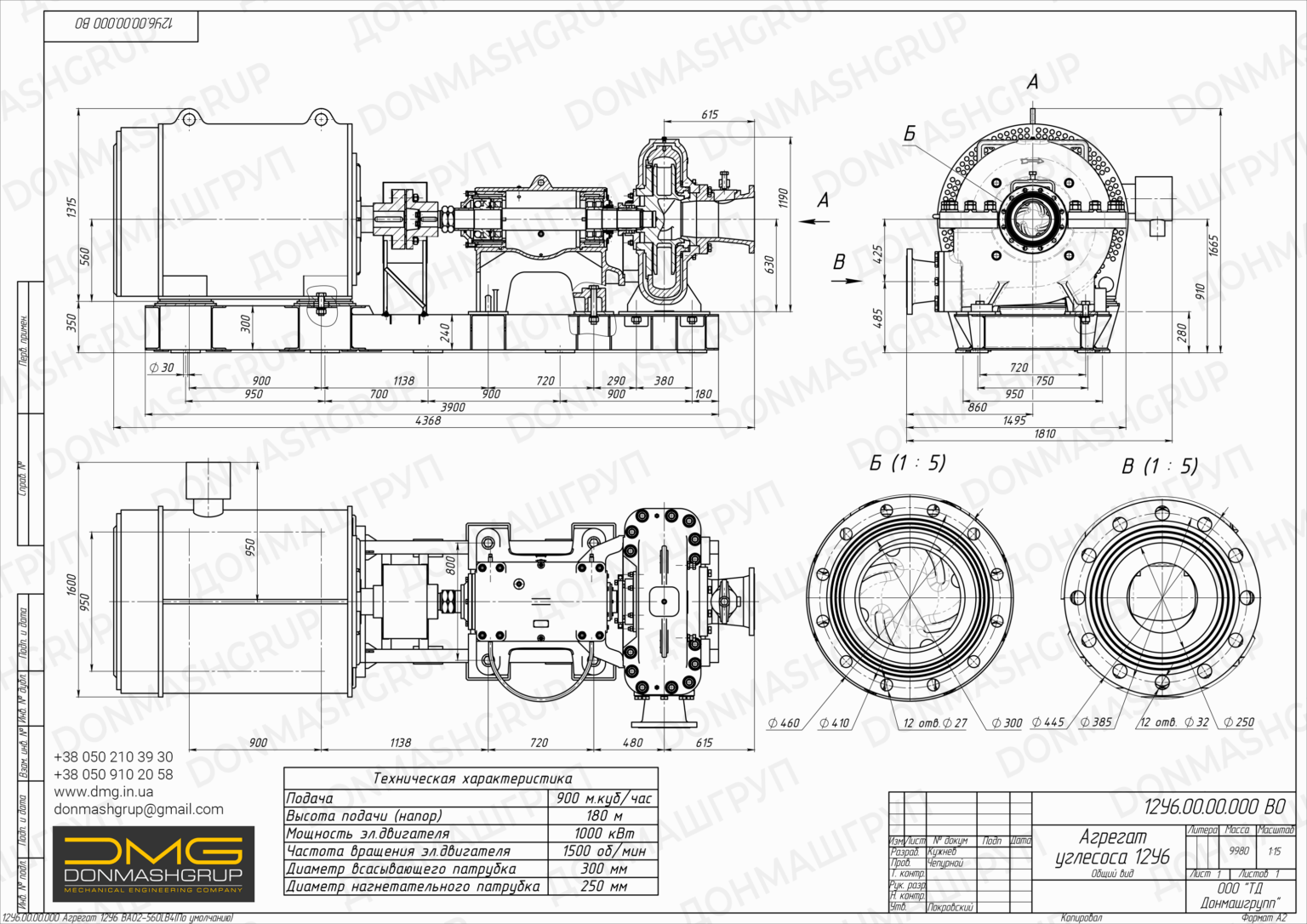

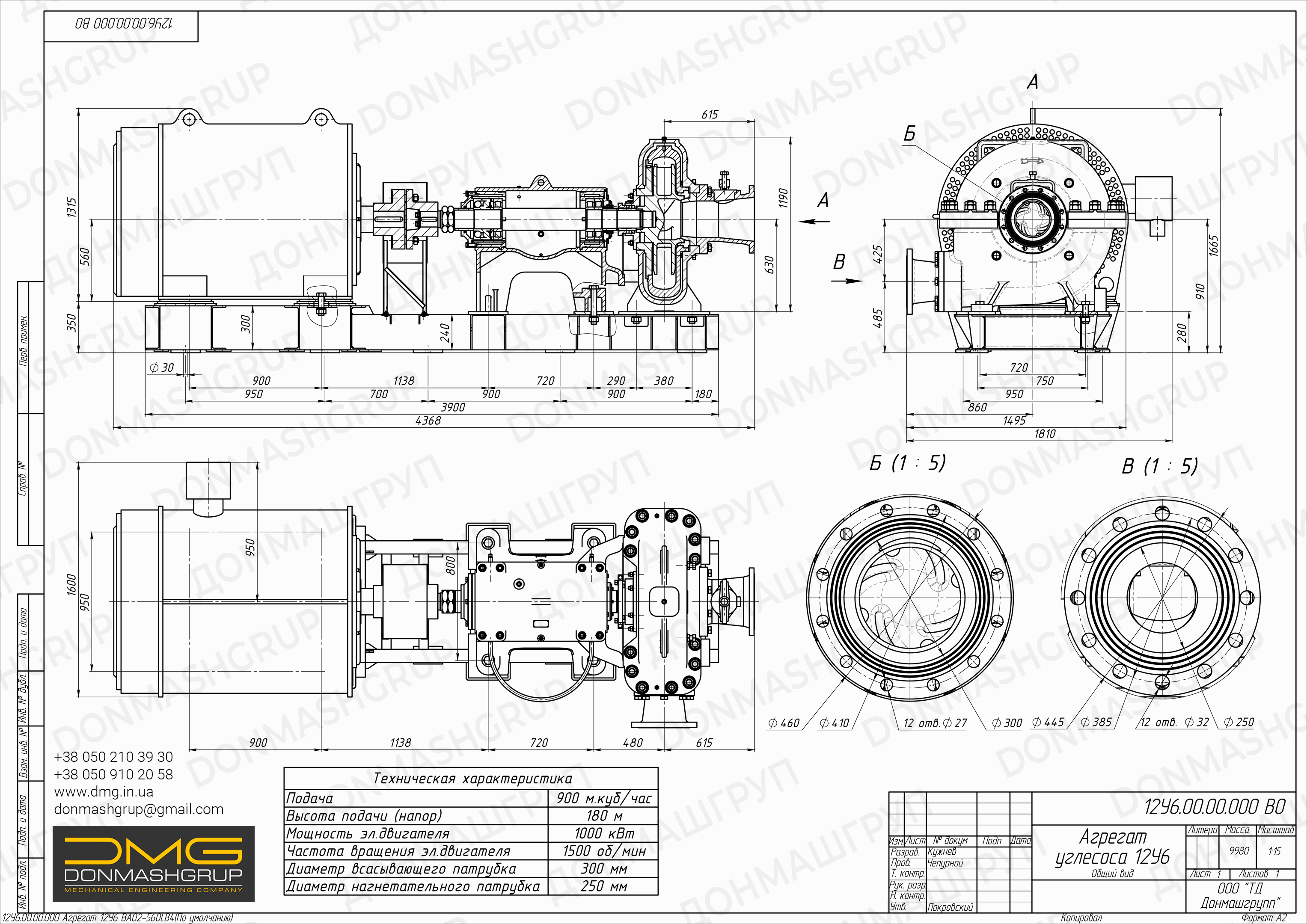

Чертеж агрегата 12У6 (У900/180) производства ДОНМАШГРУПП с электродвигателем 1000кВт во взрывобезопасном исполнении

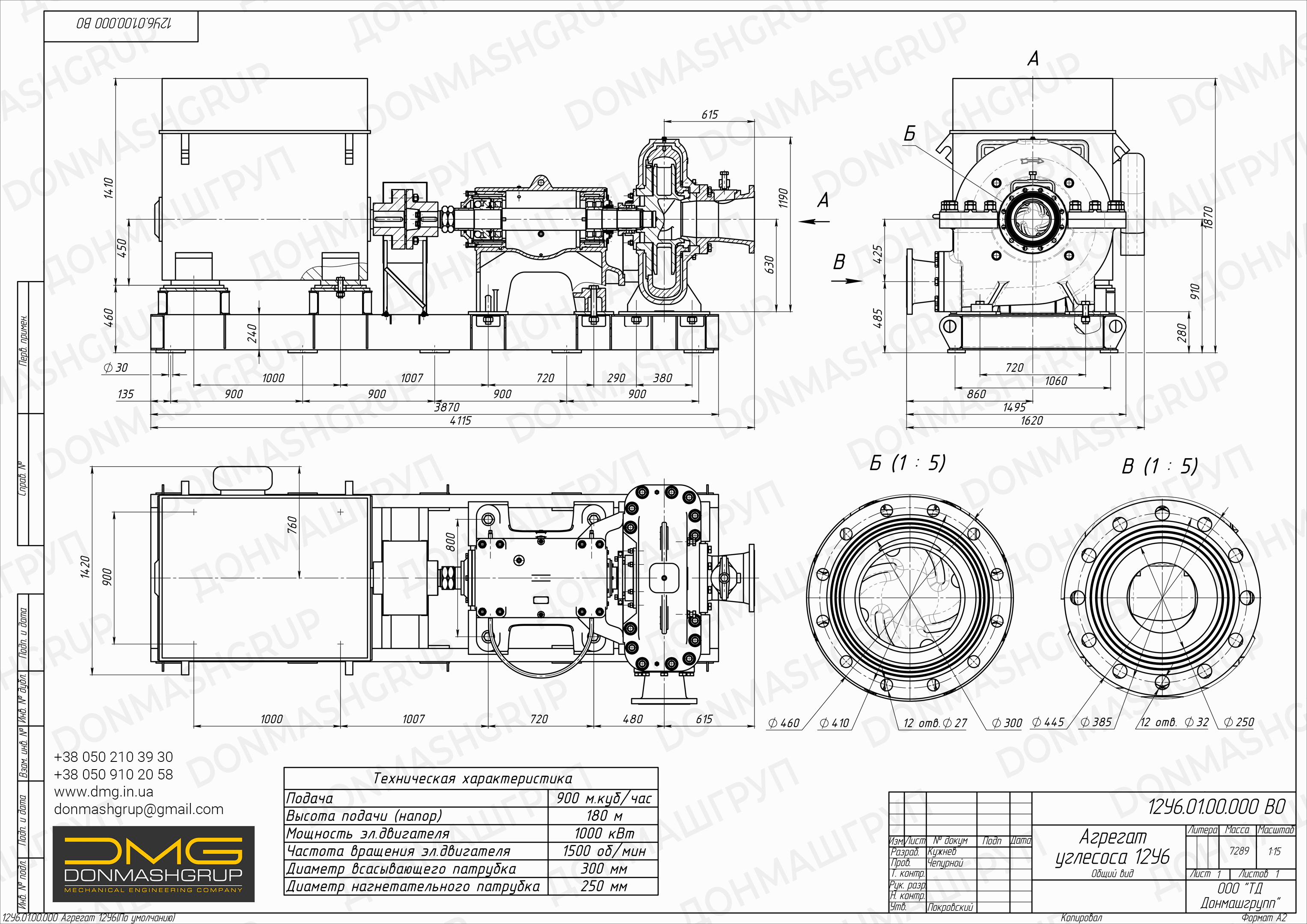

Чертеж общего вида агрегата 12У6 (У900/180) производства ДОНМАШГРУПП с электродвигателем 1000кВт общепромышленного исполнения

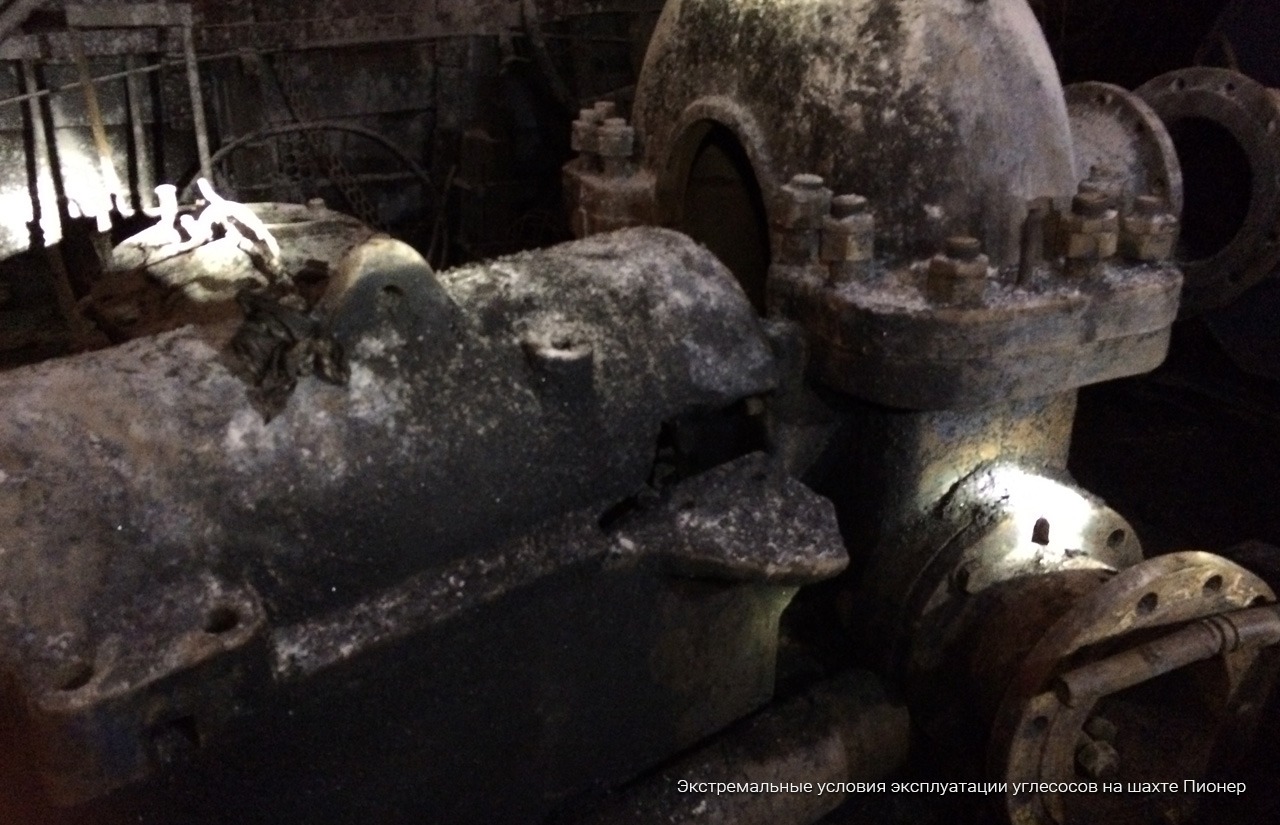

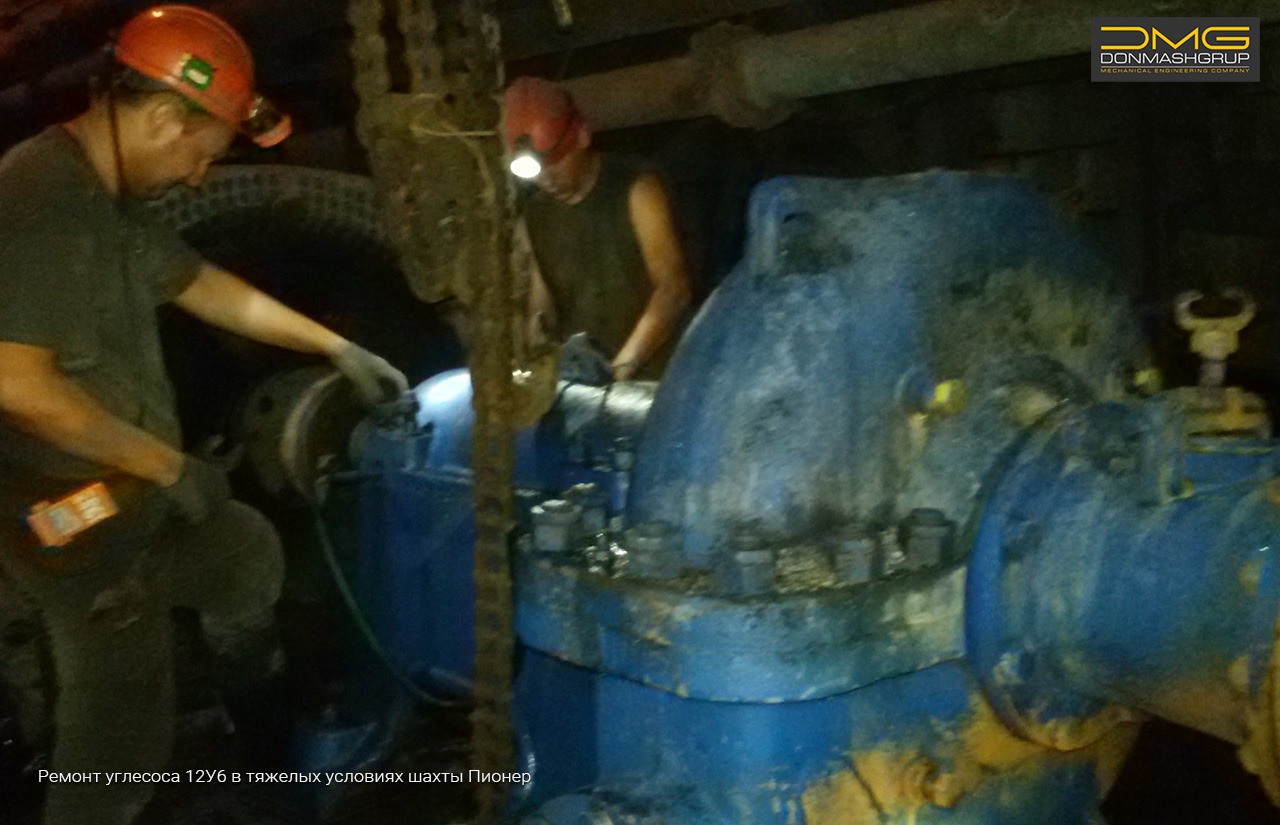

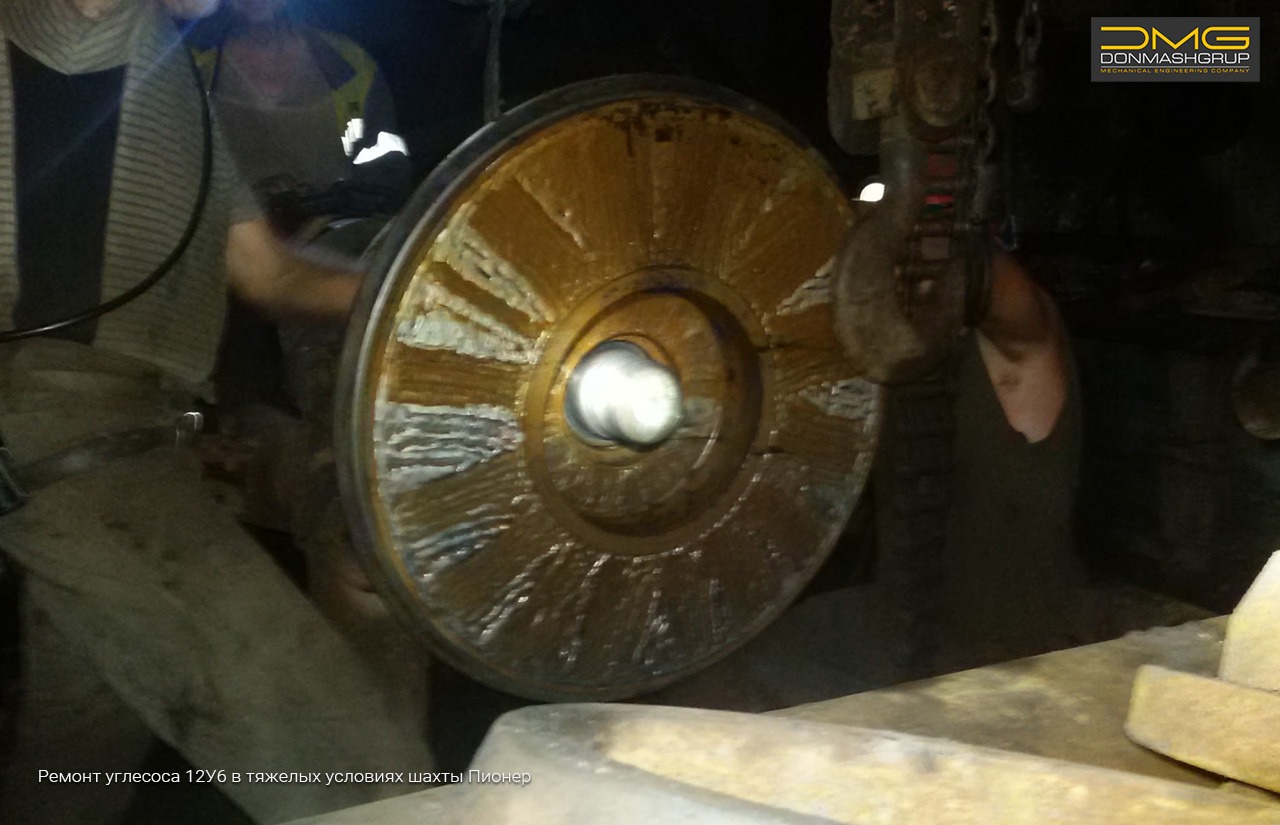

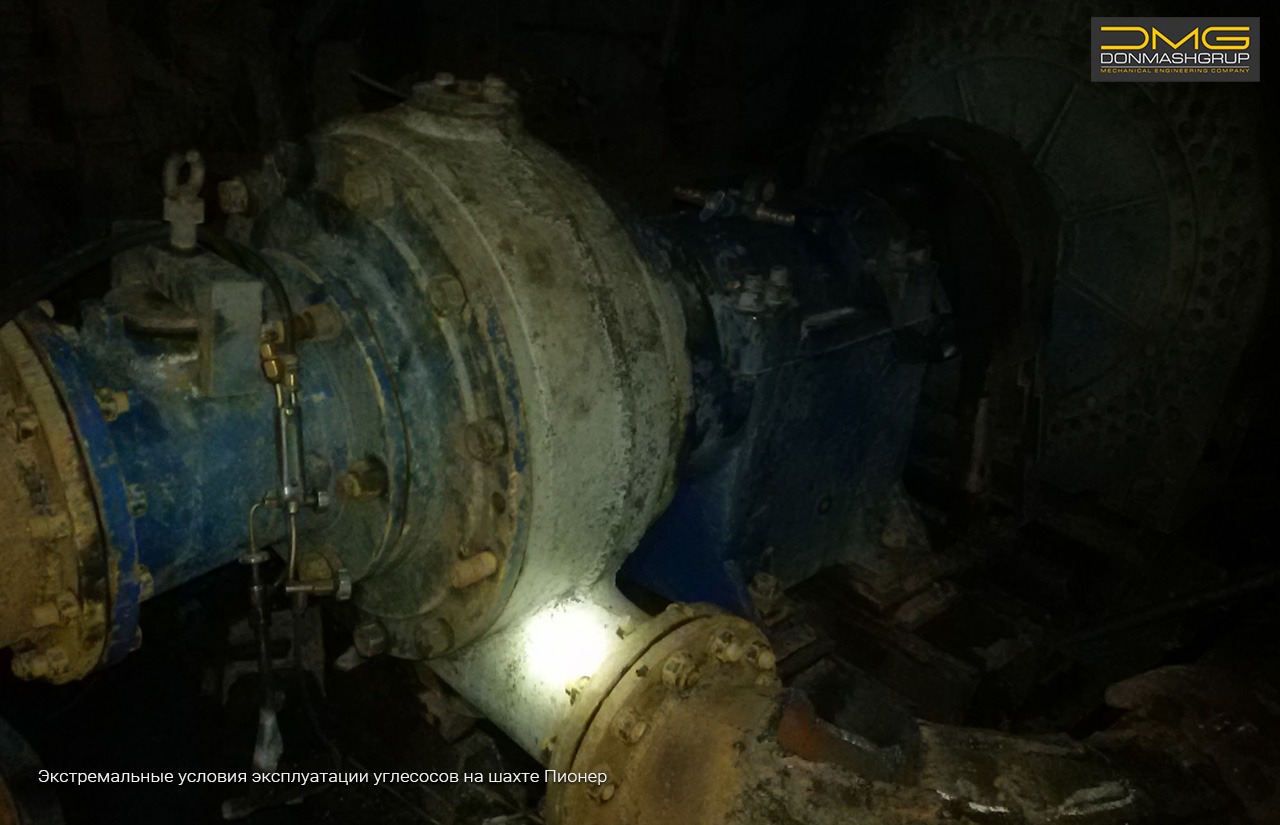

ГИДРОПОДЪЁМ УГЛЯ НА ШАХТЕ ПИОНЕР

с 2015 года все углесосы, поставляемые для гидроподъема шахты Пионер ДТЭК Добропольеуголь, производились компанией ДОНМАШГРУПП

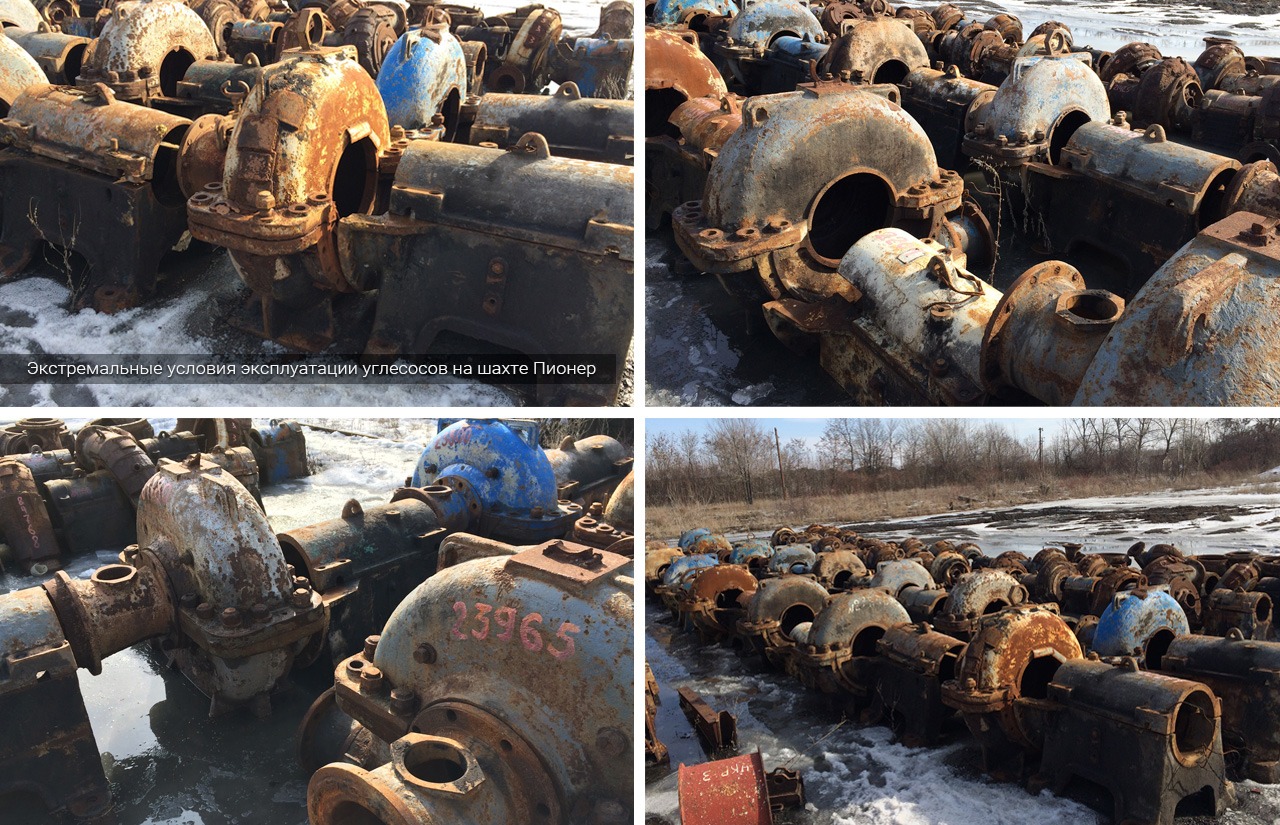

Гидрошахта «Пионер» введена в эксплуатацию в 1961 году и до мая 1999 года была единственной шахтой в Украине с гидравлической добычей угля.

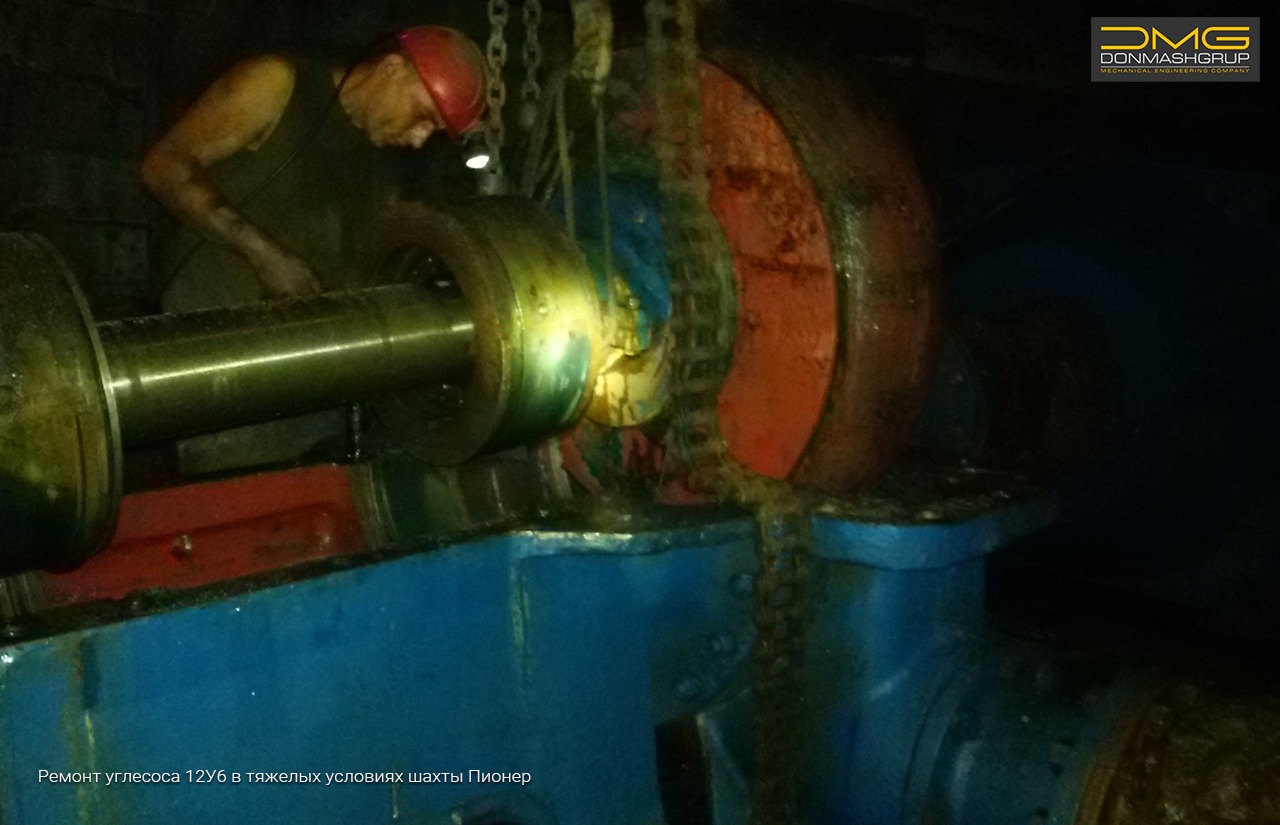

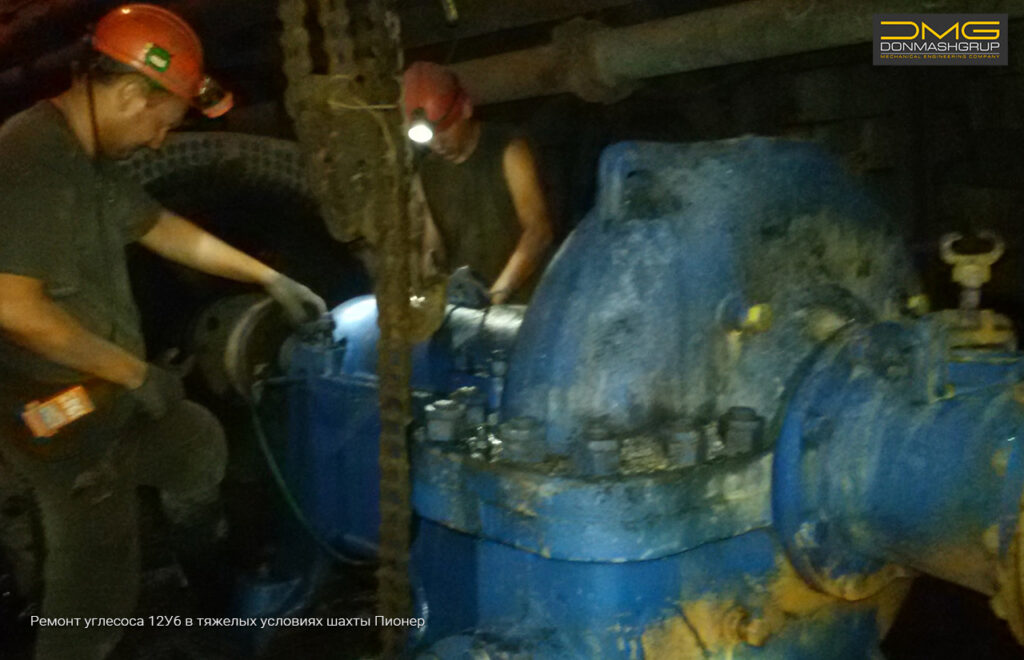

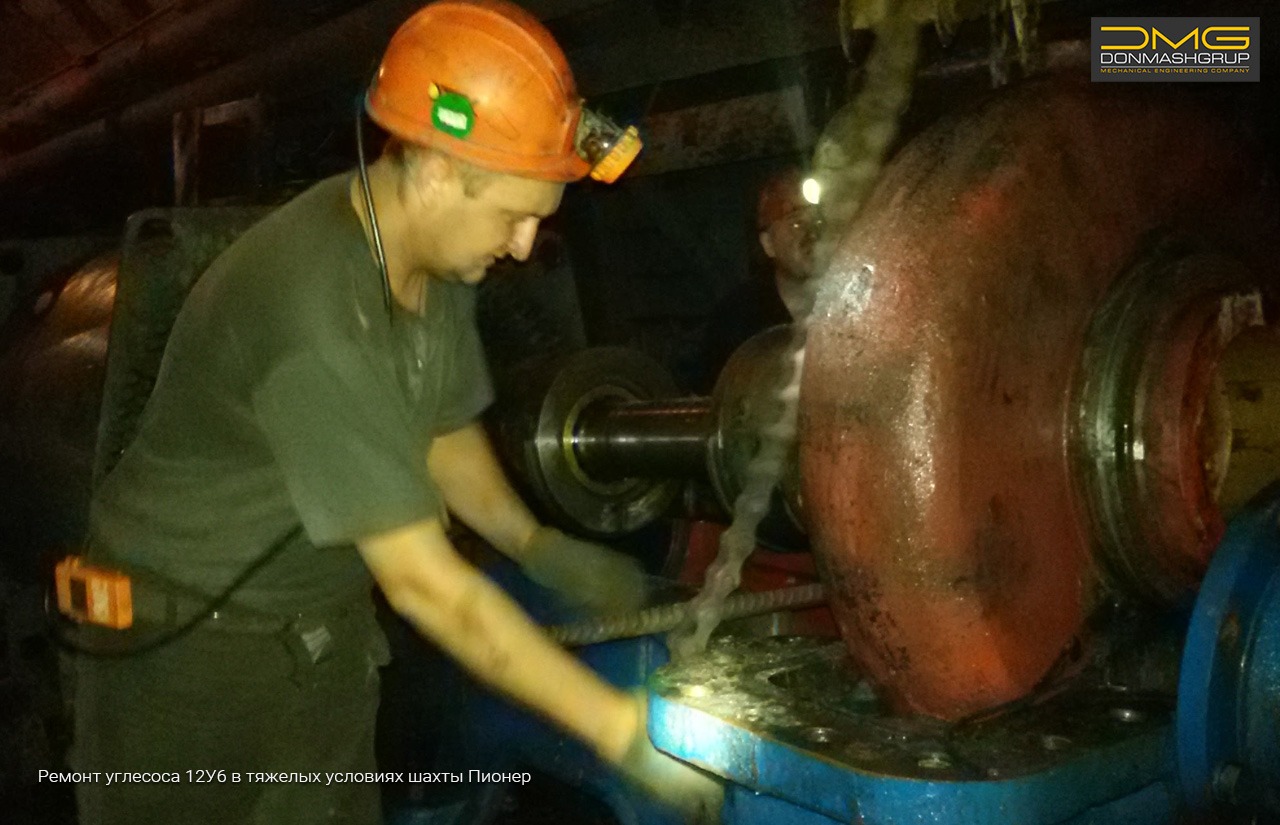

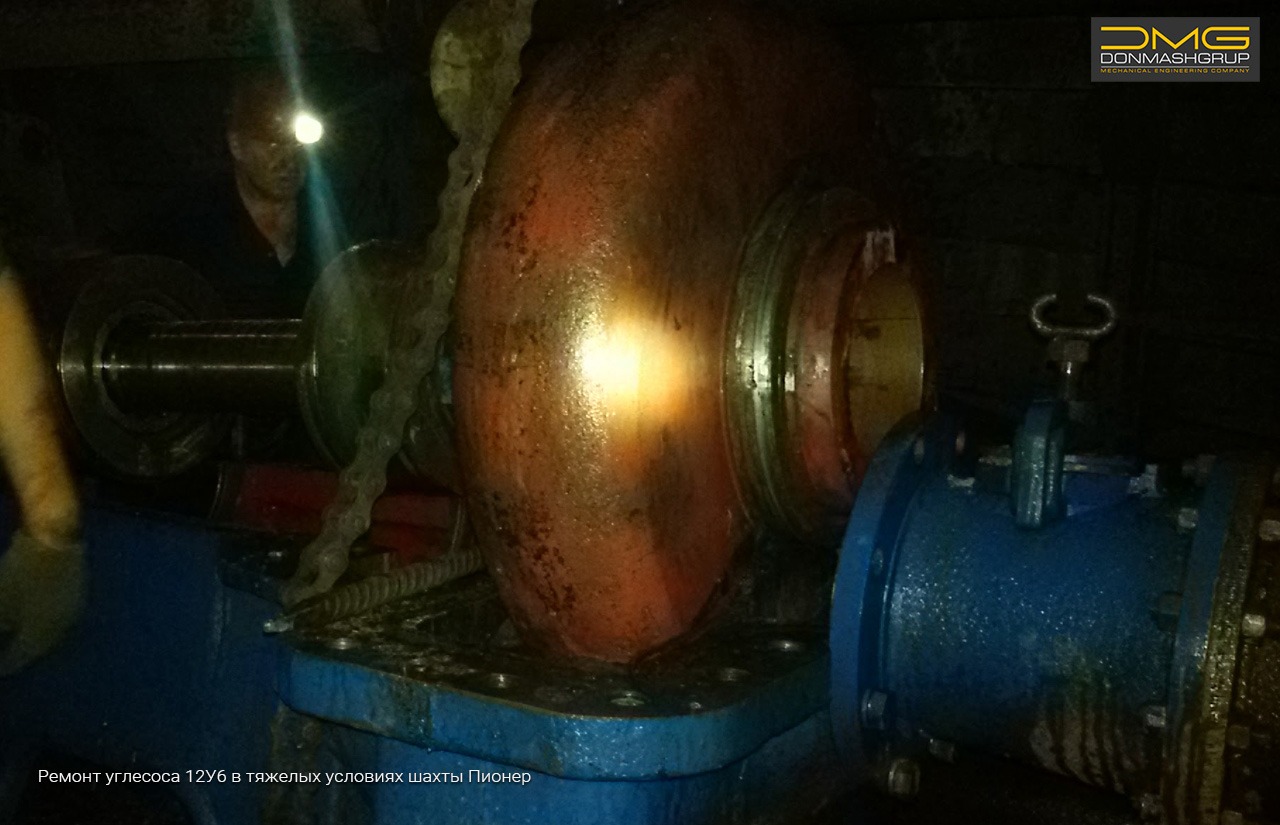

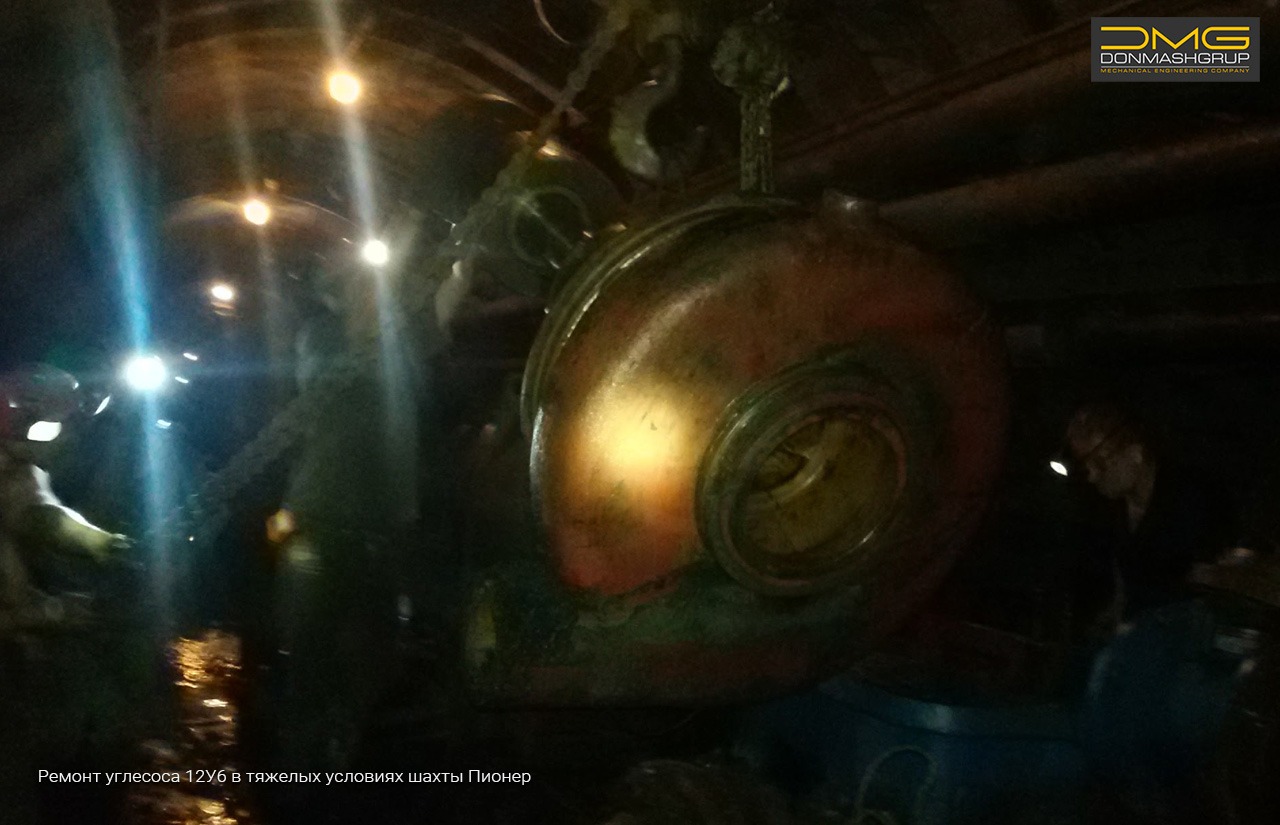

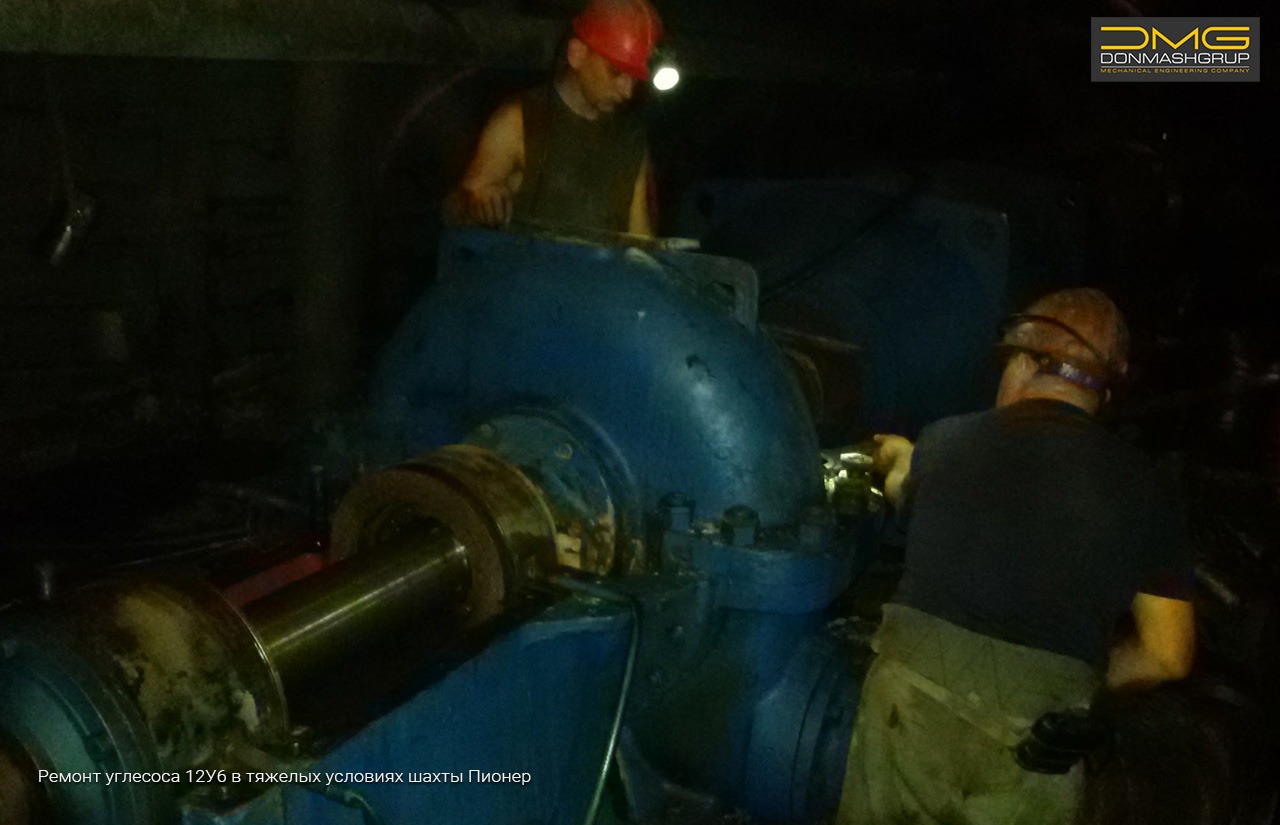

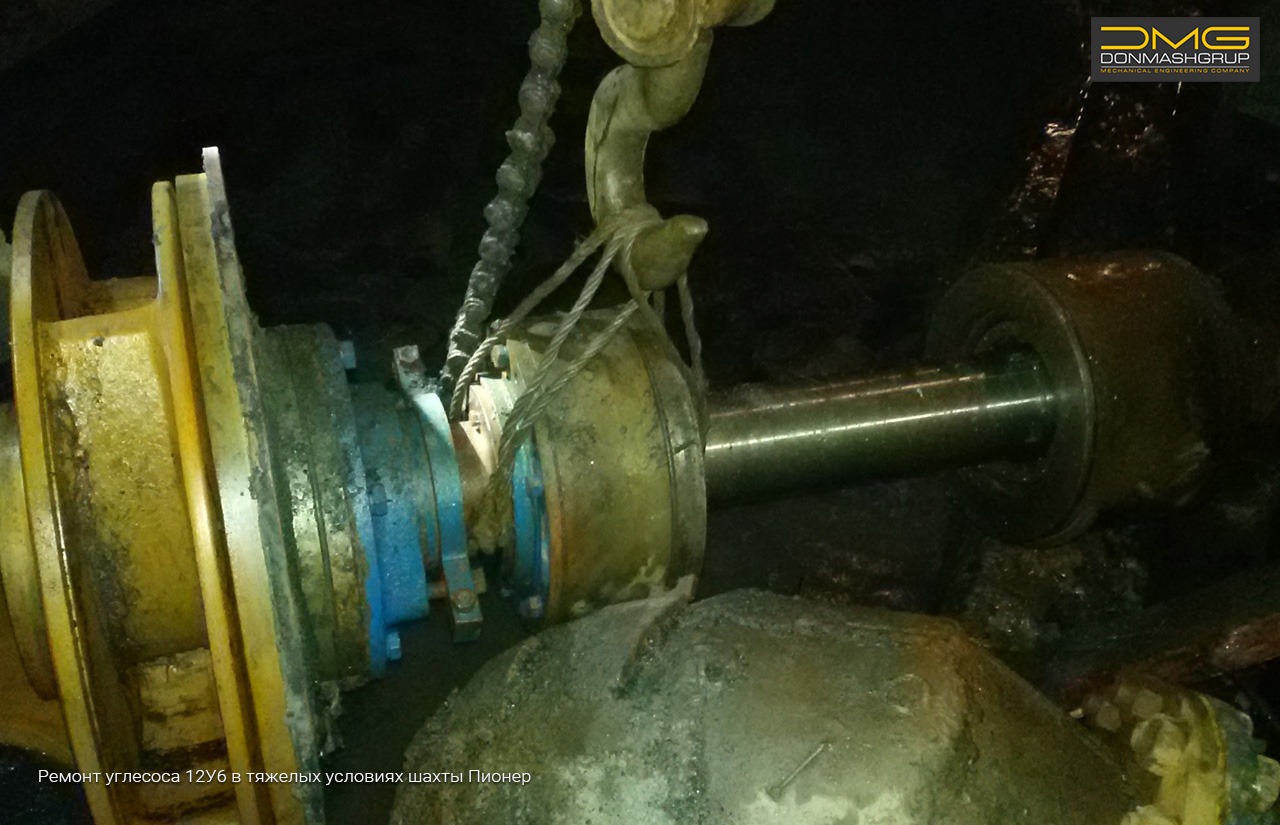

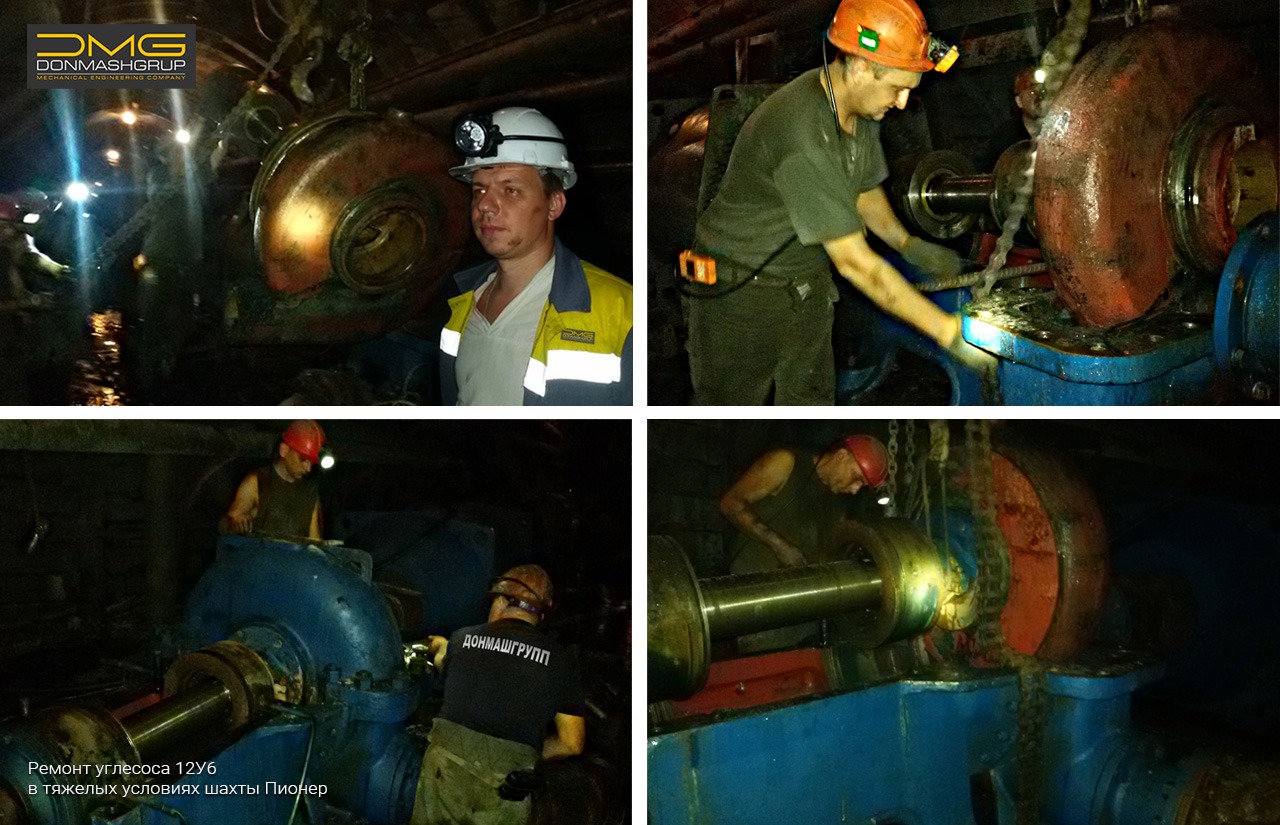

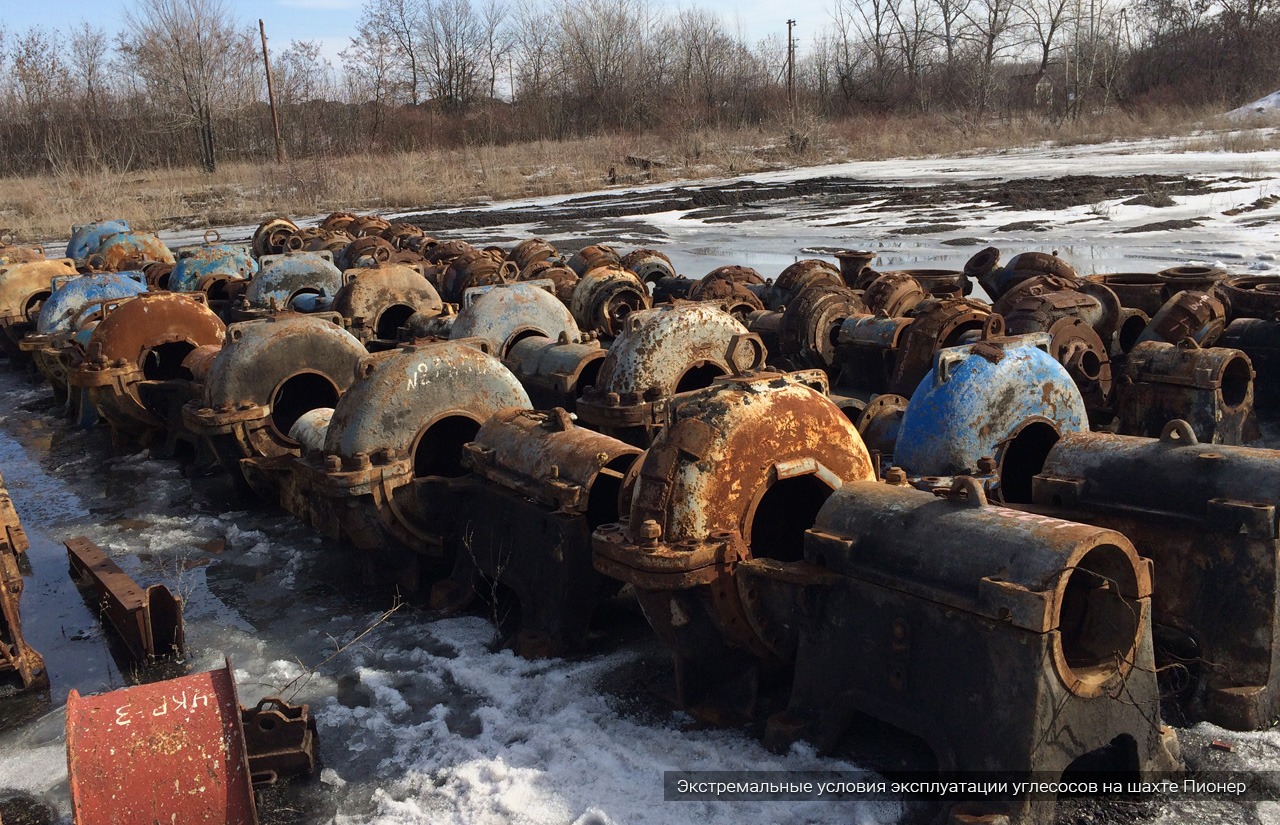

После перехода на традиционный способ добычи, выдача угля на-гора продолжала осуществляться с помощью уникальной технологии гидроподъёма, организованной с помощью последовательно соединенных нескольких пар углесосов У900/90 и 12У6.

С 2015 года изготовлением и поставкой всех углесосов и запасных частей для шахты Пионер осуществлялось машиностроительным предприятием ДОНМАШГРУПП.

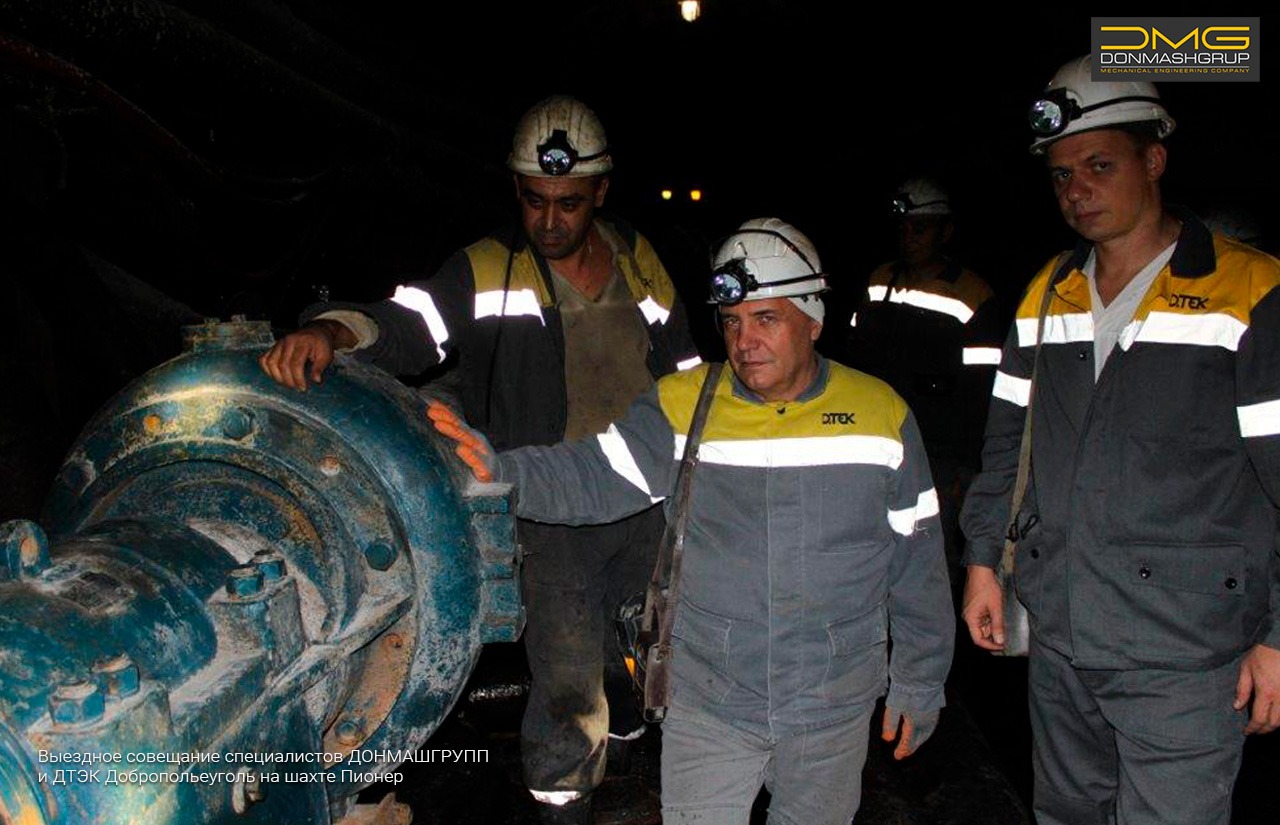

Выездное совещание специалистов ДОНМАШГРУПП и ДТЭК Добропольеуголь на шахте Пионер
